Календарно-тематический план: Электроника и электронная техника

КГБПОУ «КАМЕНСКИЙ АГРАРНЫЙ ТЕХНИКУМ»
РАССМОТРЕНО
«УТВЕРЖДАЮ»
на заседании предметной (цикловой)
Директор КГБПОУ
комиссии технических дисциплин
«Каменский аграрный техникум»
Протокол № ___ от « ___ » __________ 201___ г.
____________________ Морозов Г. И.
Председатель _________________ Гончаров О. Г.
«____»__________________ 201___ г.

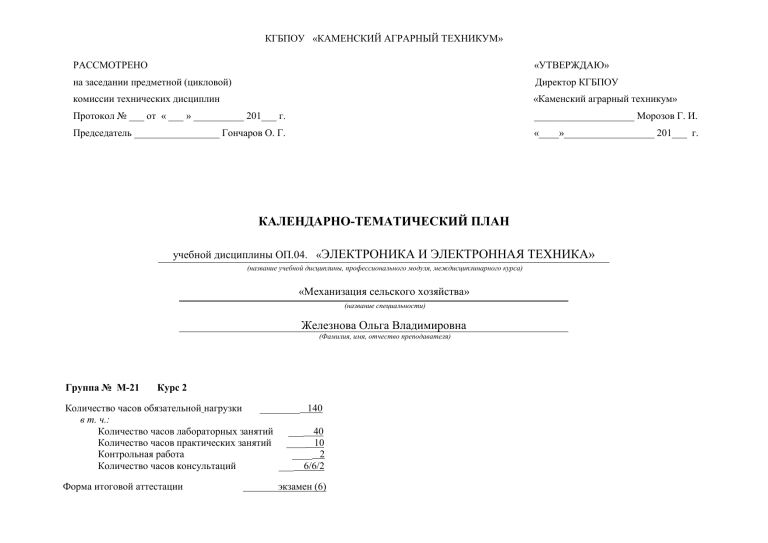

КАЛЕНДАРНО-ТЕМАТИЧЕСКИЙ ПЛАН
учебной дисциплины ОП.04. «ЭЛЕКТРОНИКА И ЭЛЕКТРОННАЯ ТЕХНИКА»
(название учебной дисциплины, профессионального модуля, междисциплинарного курса)
«Механизация сельского хозяйства»
(название специальности)
Железнова Ольга Владимировна
(Фамилия, имя, отчество преподавателя)
Группа № М-21
Курс 2
Количество часов обязательной нагрузки
________ 140
в т. ч.:
Количество часов лабораторных занятий ___ 40
Количество часов практических занятий ____ 10
Контрольная работа
____ 2
Количество часов консультаций
___ 6/6/2
Форма итоговой аттестации
экзамен (6)
№
заня
тия
Наименование разделов и тем
Кол-во
часов
Плановые
сроки
обучения
Вид занятия
(тип урока)
Наглядные
пособия
Задания для
обучающихся
01
02
03
04
05
06
07
сентябрь
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
стр. 6-10 [5]
Комбинированный
урок
Комбинированный
урок
Комбинированный
урок
плакаты, схемы,
модели, макеты
плакаты, схемы,
модели, макеты
плакаты, схемы,
модели, макеты
стр. 10-16 [5]
РАЗДЕЛ 1. ЭЛЕКТРОТЕХНИКА
1.
Тема 1.1. Электрическое поле.
Основные характеристики электрического поля.
1. Основные характеристики электрического поля.
2. Основные параметры электрического поля.
3. Закон Кулона.
2
2.
Проводники и диэлектрики в электрическом поле.
2
сентябрь
3.
Пробой диэлектрика. Электроемкость.
2
сентябрь
4.
Конденсаторы.
2
сентябрь
2
сентябрь
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 28-31 [5]
2
сентябрь
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 31-34 [5]
2
сентябрь
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 34-38 [5]
1. Конденсаторы.
2. Соединение конденсаторов.
3. Энергия электрического поля заряженного
конденсатора.
5.
Тема 1.2. Электрические цепи постоянного тока.
Элементы электрической цепи.
Элементы электрической цепи.
Параметры электрической цепи.
Характеристики электрической цепи.
Пассивные и активные элементы электрической
цепи.
5. Элементы схемы электрической цепи: ветвь, узел,
контур.
6. Электродвижущая сила (ЭДС).
1.
2.
3.
4.
6.
Электрическое сопротивление.
1. Электрическое сопротивление.
2. Зависимость электрического сопротивления от
температуры.
7.
Электрическая проводимость.
1. Электрическая проводимость.
2. Резистор.
стр. 18-22 [5]
стр. 22-26 [5]
3. Соединение резисторов.
8.
Основы расчета электрической цепи постоянного тока.
2
октябрь
9.
Законы Ома и Кирхгофа.
2
октябрь
10.
Опытная проверка свойств последовательного
соединения резисторов.
2
октябрь
11.
Опытная проверка свойств параллельного соединения
резисторов.
2
октябрь
Лабораторная
работа
12.
Расчет электрических цепей при смешанном
соединении резисторов.
2
октябрь
Практическое
занятие
13.
Расчет электрических цепей при смешанном
соединении резисторов.
2
октябрь
Практическое
занятие
14.
Расчет электрических цепей при смешанном
соединении резисторов.
2
октябрь
Практическое
занятие
15.
Расчет электрических цепей при смешанном
соединении резисторов.
2
октябрь
Практическое
занятие
16.
Расчет электрических цепей при смешанном
соединении резисторов.
2
октябрь
Практическое
занятие
2
октябрь
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
17.
Тема 1.3. Электромагнетизм.
Основные характеристики магнитного поля.
1. Основные свойства магнитного поля.
2. Основные характеристики магнитного поля.
3. Закон Ампера.
18.
Правило буравчика.
2
октябрь
1. Правило буравчика.
2. Индуктивность: собственная и взаимная.
3. Электромагнитная индукция.
19.
ЭДС.
1. ЭДС самоиндукции.
2. ЭДС взаимоиндукции.
3. ЭДС в проводнике.
2
ноябрь
Комбинированный
урок
Комбинированный
урок
Лабораторная
работа
плакаты, схемы,
модели, макеты
плакаты, схемы,
модели, макеты
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты
инструкционнотехнологические
карты
инструкционнотехнологические
карты
инструкционнотехнологические
карты
инструкционнотехнологические
карты
стр. 39-46 [5]
стр. 46-51 [5]
стр. 51-57 [5]
стр. 57-58 [5]
стр. 58-61 [5]
стр. 61-64 [5]
стр. 64-70 [5]
стр. 71-73 [5]
стр. 73-76 [5]
стр. 77-82 [5]
стр. 82-85 [5]
стр. 85-91 [5]
4. ЭДС движущемся в магнитном поле.
20.
Тема 1.4. Электрические цепи переменного тока.
Получение синусоидальной ЭДС.
2
ноябрь
21.
Электрическая цепь с активным сопротивлением.
2
ноябрь
22.
Электрическая цепь с катушкой индуктивности
(идеальной).
Электрическая цепь с емкостью.
2
ноябрь
2
ноябрь
Неразветвленные электрические RС и RL-цепи
переменного тока.
Исследование неразветвленной RLC-цепи
синусоидального тока.
2
ноябрь
2
ноябрь
Исследование неразветвленной RLC-цепи
синусоидального тока.
2
ноябрь
Лабораторная
работа
2
декабрь
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
Комбинированный
урок
Комбинированный
урок
Комбинированный
урок
Комбинированный
урок
Комбинированный
урок
плакаты, схемы,
модели, макеты
плакаты, схемы,
модели, макеты
23.
24.
25.
26.
27.
Тема 1.5. Электрические измерения.
Основные понятия измерения.
1. Основные понятия измерения.
2. Погрешности измерений.
3. Классификация электроизмерительных приборов.
28.
Измерение тока и напряжения.
2
декабрь
29.
Магнитоэлектрический измерительный механизм,
электромагнитный измерительный механизм.
Приборы и схемы для измерения электрического
напряжения.
Расширение пределов измерения амперметров и
вольтметров.
Измерение мощности.
2
январь
2
январь
2
январь
2
январь
30.
31.
32.
1.
2.
3.
4.
Измерение мощности.
Электродинамический измерительный механизм.
Измерение мощности в цепях постоянного тока.
Измерение мощности в цепях переменного тока.
Комбинированный
урок
Комбинированный
урок
Комбинированный
урок
Комбинированный
урок
Комбинированный
урок
Лабораторная
работа
плакаты, схемы,
модели, макеты
плакаты, схемы,
модели, макеты
плакаты, схемы,
модели, макеты
плакаты, схемы,
модели, макеты
плакаты, схемы,
модели, макеты
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стенд
стр. 93-97 [5]
стр. 97-101 [5]
стр. 101-106 [5]
стр. 107-110 [5]
стр. 110-115 [5]
стр. 115-117 [5]
стр. 117-120 [5]
стр. 140-145 [5]
стр. 145-151 [5]
стр. 151-153 [5]
плакаты, схемы,
модели, макеты
стр. 153-158 [5]
плакаты, схемы,
модели, макеты
стр. 158-163 [5]
плакаты, схемы,
модели, макеты
стр. 163-165 [5]
Индукционный измерительный механизм. Измерение
электрической энергии.
Измерение удельного электрического сопротивления.
2
январь
2
январь
Прямые и косвенные методы измерения
сопротивления.
2
январь
Лабораторная
работа
2
январь
2
Нейтральный (нулевой) провод и его назначение.
Векторная диаграмма напряжений и токов.
Передача энергии по трехфазной линии.
40.
плакаты, схемы,
модели, макеты
стр. 165-167 [5]
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стенд
стр. 167-169 [5]
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 121-123 [5]
январь
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 123-125 [5]
2
январь
плакаты, схемы,
модели, макеты
стр. 125-127 [5]
2
январь
2
январь
41.
Исследование трехфазной четырехпроводной
электрической цепи синусоидального тока.
2
январь
Лабораторная
работа
42.
Исследование трехфазной цепи при соединение
потребителей треугольником.
2
январь
Лабораторная
работа
плакаты, схемы,
модели, макеты
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стр. 127-130 [5]
Исследование трехфазной четырехпроводной
электрической цепи синусоидального тока.
Комбинированный
урок
Комбинированный
урок
Лабораторная
работа
33.
34.
35.
36.
Тема 1.6. Трехфазные электрические цепи.
Соединение обмоток трехфазных источников
электрической энергии.
Комбинированный
урок
Лабораторная
работа
стр. 169-170 [5]
1. Соединение обмоток трехфазных источников
электрической энергии звездой.
2. Соединение обмоток трехфазных источников
электрической энергии треугольником.
3. Трехпроводные и четырехпроводные трехфазные
электрические цепи.
37.
Фазные и линейные напряжения и токи.
1. Фазные и линейные напряжения.
2. фазные и линейные токи.
3. Соотношения между ними фазными и линейными
напряжениями и токами.
4. Симметричные и несимметричные трехфазные
электрические цепи.
38.
39.
стр. 130-131 [5]
стр. 131-133 [5]
стр. 134-136 [5]
Исследование трехфазной цепи при соединение
потребителей треугольником.
стенд
инструкционнотехнологические
карты, лабораторный
стенд
2
январь
Лабораторная
работа
2
февраль
2
февраль
46.
Номинальные параметры трансформатора.
2
февраль
Комбинированный
урок
Комбинированный
урок
Комбинированный
урок
плакаты, схемы,
модели, макеты
45.
Тема 1.7. Трансформаторы.
Назначение, принцип действия и устройство
однофазного трансформатора.
Режимы работы трансформатора.
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стенд
стр. 182-185 [5]
43.
44.
1.
2.
3.
4.
Мощность.
Напряжение обмоток.
Токи обмоток.
Потери энергии и КПД трансформатора.
плакаты, схемы,
модели, макеты
плакаты, схемы,
модели, макеты
стр. 136-138 [5]
стр. 171-175 [5]
стр. 175-179 [5]
стр. 180-182 [5]
47.
Испытание однофазного трансформатора.
2
февраль
Лабораторная
работа
48.
Испытание однофазного трансформатора.
2
февраль
Лабораторная
работа
49.
Испытание однофазного трансформатора.
2
февраль
Лабораторная
работа
50.
Тема 1.8. Электрические машины переменного тока.
Машины переменного тока.
2
февраль
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
стр. 190-212 [5]
2
февраль
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
стр. 212-220 [5]
1. Назначение машин переменного тока и их
классификация.
2. Получение вращающегося магнитного поля в
трехфазных электродвигателях и генераторах.
3. Устройство электрической машины переменного
тока: статор и его обмотка, ротор и его обмотка.
51.
Трехфазный асинхронный двигатель.
1. Принцип действия трехфазного асинхронного
двигателя.
2. Частота вращения магнитного поля статора и
частота вращения ротора.
стр. 185-187 [5]
стр. 187-189 [5]
3. Вращающий момент асинхронного двигателя.
52.
Рабочий процесс асинхронного двигателя.
2
март
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 220-238 [5]
2
март
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
стр. 240-244 [5]
2
март
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 244-254 [5]
2
март
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 254-260 [5]
2
март
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
стр. 130-131 [4]
1. Скольжение.
2. Пуск в ход асинхронных двигателей с
короткозамкнутым и фазным ротором.
3. Рабочий процесс асинхронного двигателя и его
механическая характеристика.
4. Регулирование частоты вращения ротора.
5. Однофазный и двухфазный асинхронный
электродвигатели.
53.
Тема 1.9. Электрические машины постоянного тока.
Машины постоянного тока.
1. Назначение машин постоянного тока и их
классификация.
2. Устройство и принцип действия машин
постоянного тока: магнитная цепь, коллектор,
обмотка якоря.
54.
Рабочий процесс машины постоянного тока.
1.
2.
3.
4.
55.
Рабочий процесс машины постоянного тока.
ЭДС обмотки якоря, реакция якоря, коммутация.
Генераторы постоянного тока, общие сведения.
Двигатели постоянного тока, общие сведения.
Электрические машины с разными видами
возбуждения.
1. Электрические машины с независимым
возбуждением, с параллельным, последовательным
и смешанным возбуждением.
2. Пуск в ход, регулирование частоты вращения
двигателей постоянного тока.
56.
Тема 1.10. Основы электропривода.
Понятие об электроприводе.
1. Понятие об электроприводе.
2. Уравнение движения электропривода.
3. Механические характеристики нагрузочных
устройств.
4. Расчет мощности и выбор двигателя при
продолжительном, кратковременном и повторнократковременном режимах.
5. Аппаратура для управления электроприводом.
57.
Тема 1.11. Передача и распределение электрической энергии.
2
Электроснабжение промышленных предприятий от
электрической системы.
апрель
Урок изучение
нового материала
плакаты, схемы,
модели, макеты
стр. 380-385 [5]
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стенд
плакаты, схемы,
модели, макеты
стр. 385-387 [5]
плакаты, схемы,
модели, макеты
стр. 260-269 [5]
1. Электроснабжение промышленных предприятий от
электрической системы.
2. Назначение и устройство трансформаторных
подстанций и распределительных пунктов.
3. Электрические сети промышленных предприятий:
воздушные линии; кабельные линии; внутренние
электрические сети и распределительные пункты;
электропроводки.
58.
Определение потерь электроэнергии в линиях
электропередач.
2
апрель
Лабораторная
работа
59.
Определение потерь электроэнергии в линиях
электропередач.
2
апрель
Лабораторная
работа
60.
Определение потерь электроэнергии в линиях
электропередач.
2
апрель
Лабораторная
работа
61.
Электроснабжение цехов и осветительных
электросетей.
Контрольная работа по теме «Электротехника».
2
апрель
Комбинированный
урок
1. Электроснабжение цехов и осветительных
электросетей.
2. Эксплуатация электрических установок.
3. Защитное заземление.
4. Защитное зануление.
5. Контрольная работа по теме «Электротехника».
стр. 387-389 [5]
стр. 390-392 [5]
стр. 392-398 [5]
Контрольный урок
РАЗДЕЛ 2. ЭЛЕКТРОННАЯ ТЕХНИКА
62.
Тема 2.1 Физические основы электроники. Электронные приборы.
2
апрель
Электропроводимость полупроводников.
1.
2.
3.
4.
Электропроводимость полупроводников.
Собственная и примесная проводимость.
Электронно-дырочный переход и его свойства.
Прямое и обратное включение «p-n» перехода.
Комбинированный
урок
5. Полупроводниковые диоды: классификация,
свойства, маркировка, область применения.
63.
Полупроводниковые транзисторы.
2
май
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 269-272 [5]
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стенд
инструкционнотехнологические
карты, лабораторный
стр. 30-31 [5]стенд
инструкционнотехнологические
карты, лабораторный
стенд
стр. 272-276 [5]
плакаты, схемы,
модели, макеты
стр. 293-297 [5]
плакаты, схемы,
модели, макеты
стр. 297-300 [5]
1. Классификация полупроводниковых транзисторов.
2. Принцип действия полупроводниковых
транзисторов.
3. Область применения полупроводниковых
транзисторов.
4. Маркировка полупроводниковых транзисторов.
5. Область применения полупроводниковых
транзисторов.
6. Маркировка полупроводниковых транзисторов.
7. Фотоэлектронные приборы: вакуумные,
газонаполненные, полупроводниковые.
64.
Исследование и снятие вольтамперных характеристик
полупроводникового диода.
2
май
Лабораторная
работа
65.
Исследование и снятие вольтамперных характеристик
полупроводникового диода.
2
май
Лабораторная
работа
66.
Исследование и снятие вольтамперных характеристик
фоторезистора.
2
май
Лабораторная
работа
67.
Исследование и снятие вольтамперных характеристик
фоторезистора.
2
май
Лабораторная
работа
стр. 276-285 [5]
стр. 285-289 [5]
стр. 289-293 [5]
Тема 2.2. Электронные выпрямители и стабилизаторы.
68.
69.
2
июнь
Урок изучение
Электронные выпрямители.
нового
материала
Электронные стабилизаторы.
Тема 2.3. Электронные усилители. Электронные генераторы и измерительные приборы.
2
июнь
Урок изучение
Схемы усилителей электрических сигналов.
1. Схемы усилителей электрических сигналов.
2. Основные
технические
характеристики
электронных усилителей.
3. Генераторы синусоидальных колебаний: генераторы
LC-типа, генераторы RC-типа.
нового материала
4.
5.
6.
7.
70.
Переходные процессы в RC-цепях.
Импульсные генераторы: мультивибратор, триггер.
Электронные стрелочные и цифровые вольтметры.
Электронный осциллограф.
Тема 2.4. Электронные устройства автоматики и вычислительной техники.
2
июнь
Структура системы автоматического контроля,
управления и регулирования. Контрольная работа.
1. Структура системы автоматического контроля,
управления и регулирования.
2. Измерительные преобразователи.
3. Измерение неэлектрических величин электрическими
методами.
4. Интегральные схемы микроэлектроники.
5. Контрольная работа.
Комбинированный
урок
плакаты, схемы,
модели, макеты
стр. 300-316 [5]
Контрольный урок
Перечень рекомендуемых учебных изданий, Интернет-ресурсов, дополнительной литературы
Основные источники:
1.
2.
3.
4.
5.
6.
7.
8.
9.
Петленко А.Б., Меркулов Р.В., Крашенинников, и др. Электротехника и электроника: Учебник. – М.: Академия, 2011.
Евдокимов Ф.Е. Общая электротехника: Учебник для учащихся не электротехнических спец-й техникумов. – М.: Высшая школа, 2012.
Лобзин С.А. Электротехника. Лабораторный практикум. Учебное пособие для среднего профессионального образования. – М.: Академия, 2012.
Данилов И.А., Иванов П.М. Общая электротехника с основами электроники. – М.: Мастерство, 2014.
Синдеев Ю.Г. Электротехника с основами электроники. – М.: Феникс, 2014.
Гальперин М.В. Электротехника и электроника. – М.: Форум, 2012.
Немцов М. В.. Светлакова И.И. Электротехника: Учебное пособие. – М.: Феникс; 2011.
Полещук В.И., Задачник по электротехнике и электронике – М.: Изд. центр «Академия», 2012.
Миловзоров О.В., Панков И.Г., Электроника. – М.: Высшая школа, 2014.
Дополнительные источники:
1.
2.
Данилов И.А., Иванов П.М. Дидактический материал по общей электротехнике с основами электроники. – М.: Мастерство, 2013.
Березкина Т.Ф., Гусев Н.Г., Масленников В.В. Задачник по общей электротехнике с основами электроники. – М.: Высшая школа, 2011.
3. Федотов В.И. Основы электроники. – М.: Высшая школа, 2012.
4. Чекалин Н.А. Руководство по проведению лабораторных работ по общей электротехнике. – М., 2012.
5. Масленников В.В. Руководство по проведению лабораторных работ по основам электроники. – М., 2011.
6. Зайчик М.Ю. Сборник задач и упражнений по теоретической электротехнике. – М.: Энергия, 2011.
7. Волынский Б.А., Зейн Е.Н., Шатерников В.Е. Электротехника. – М.: Энергоатомиздат, 2012.
8. Татур Т.А. Основы теории электрических цепей. – М.: Высшая школа, 2012.
9. Полупроводниковые приборы. Диоды, тиристоры, оптоэлектронные приборы: Справочник/Под ред. Перельмана Б.Л. – М.: Радио и связь, 2014.
10. Транзисторы для аппаратуры широкого применения: Справочник /Под ред. Перельмана Б.Л. – М.: Радио и связь, 2011.
11. Якубовский С.В., Ниссельсон Л.И., Кулешова В.И. и др. Цифровые и аналоговые интегральные микросхемы: Справочник. – М.: Радио и связь, 2012.
12. Панфилов С.А., Некрасова Н.Р.. Коваленко О.Ю. Общая электротехника и электроника: Электронный учебник(DEMO-версия)
nekrasovanr@yandex.ru, nekrasovanr@yandex.ru
Интернет-ресурсы:
http://ktf.krk.ru/courses/foet/
(Сайт содержит информацию по разделу «Электроника»)
http://www.college.ru/enportal/physics/content/chapter4/section/paragraph8/theory.html
(Сайт содержит информацию по теме «Электрические цепи постоянного тока»).
http://elib.ispu.ru/library/electro1/index.htm
(Сайт содержит электронный учебник по курсу «Общая Электротехника».
Камень-на-Оби, 2015 г.
