Конструкция резцов: Практическая работа для студентов

Конструкция резцов (практическая работа)
гр.102-1,102-2

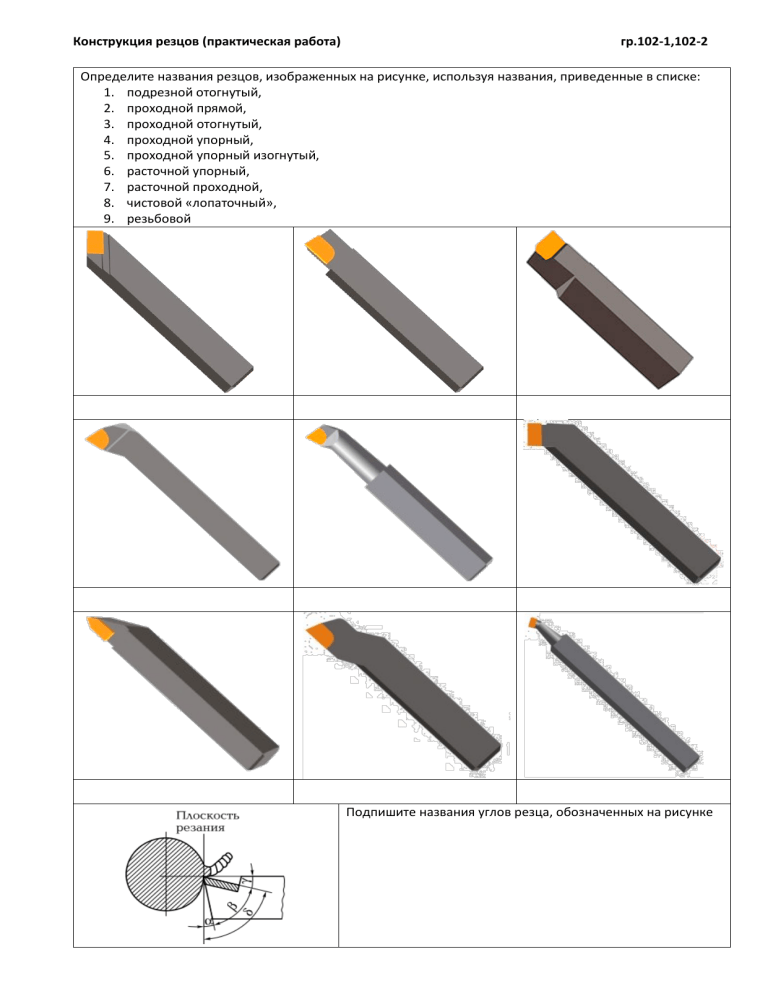

Определите названия резцов, изображенных на рисунке, используя названия, приведенные в списке:
1. подрезной отогнутый,
2. проходной прямой,
3. проходной отогнутый,
4. проходной упорный,
5. проходной упорный изогнутый,
6. расточной упорный,
7. расточной проходной,
8. чистовой «лопаточный»,
9. резьбовой
Подпишите названия углов резца, обозначенных на рисунке
Задание
Для обработки каких материалов
применяют резцы с положительными
передними углами?
Для обработки каких материалов
применяют резцы с отрицательными
передними углами?
Как классифицируются резцы по виду
соединения пластины с державкой?
Как устанавливаются в резцедержателе
резцы с цилиндрическими державками?
Сколько вспомогательных режущих
кромок имеет проходной отогнутый
резец?
С какими направлениями подач
работают проходные отогнутые резцы?
(выберите правильный ответ)
Чему равен главный угол в плане
проходного упорного резца?
Чему равен угол при вершине
проходного упорного резца?
Для обработки каких поверхностей
предназначены проходные упорные
резцы?
Для обработки каких поверхностей
предназначены проходные прямые
резцы?
Чему равен главный угол в плане
подрезного резца?
Чему равен угол при вершине
подрезного резца?
При каких условиях резания работает
чистовой «лопаточный» резец?
(выберите правильный ответ)
Чему равен передний угол чистового
«лопаточного» резца?
Чему равен главный задний угол
отрезного резца?
Чему равен главный угол в плане
отрезного резца?
Какое обязательное условие должно
быть выполнено при установке
отрезного резца?
Чем канавочные резцы отличаются от
отрезных?
Какому условию должна удовлетворять
державка расточного резца?
Чему равен главный угол в плане
расточного отогнутого резца?
Чему равен угол при вершине
расточного отогнутого резца?
Чему равен угол при вершине
расточного упорного резца?
Ответ
а) Только на продольной подаче
б) Только на поперечной подаче
в) На продольной и на поперечной
а) Точение с малой глубиной резания (менее 0,5 мм) с
большой скоростью резания и подачей
б) Точение с очень малой глубиной резания (менее 0,25 мм)
на малой скорости резания с большой подачей
в) Точение с глубиной резания до 1 мм на малой скорости
резания с малой подачей
