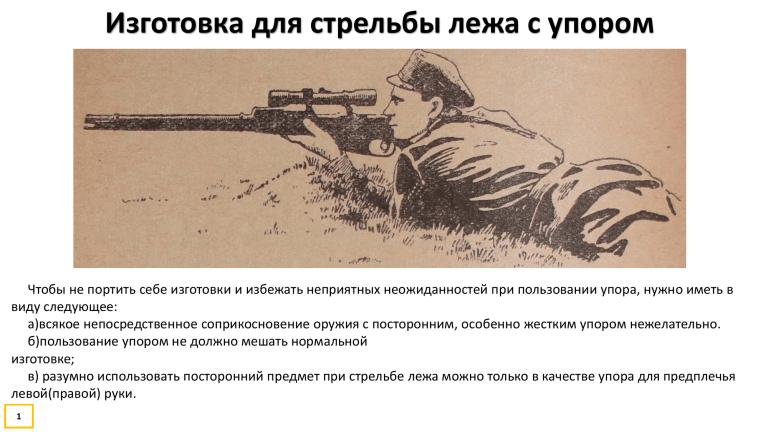

Изготовка для стрельбы лежа с упором Чтобы не портить себе изготовки и избежать неприятных неожиданностей при пользовании упора, нужно иметь в виду следующее: а)всякое непосредственное соприкосновение оружия с посторонним, особенно жестким упором нежелательно. б)пользование упором не должно мешать нормальной изготовке; в) разумно использовать посторонний предмет при стрельбе лежа можно только в качестве упора для предплечья левой(правой) руки. 1 Правила стрельбы ТВ – точка вылета ТП – точка прицеливания Угол прицеливания ТП ТВ 2 Правила стрельбы ТВ – точка вылета Угол прицеливания 5 см 4 см 1 см Пр 2 ТВ Траектория полета пули 3 - 11 см Правила стрельбы ТВ – точка вылета ТП – точка прицеливания КТ – контрольная точка КТ Угол прицеливания 0 см 11 см 16 см 17 см 13 см Пр 3 ТВ 4 ТП - 17 см - 43 см Таблица превышения 5 Определение средней точки попадания 6 Способ последовательного деления отрезков Приведение к нормальному бою АК-74М 1. 2. 3. 4. Расстояние до мишени – 100 м. Установка прицела «4» (превышение 24 см). Положение для стрельбы – лежа с упора. произвести 5-6 прогревочных выстрела мимо мишени. 5. произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку. 6. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 15 см. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. Пр 4 7 Приведение к нормальному бою АК-74М КТ 7. Если кучность нормальная, то определить СТП и её положение относительно контрольной точки (КТ), замерив отклонение от вертикали и горизонтали проходящих через КТ линейкой. Бой автомата считается нормальным если СТП совпала с КТ или отклонилась от неё в любую сторону не более чем на 5 см. 8. Если СТП от КТ отклонилась более 5-ти см, то произвести регулировку мушки прицела, помня, что один оборот мушки перемещает СТП по вертикали на 20 см, а перемещение полозка, с мушкой (вправо, влево) на 1 мм перемещает СТП по горизонтали на 26 см. 8 Приведение к нормальному бою АК-74М 9 Приведение к нормальному бою АК-12 Порядок приведения АК-12 к нормальному бою аналогичен порядку приведения АК-74М. За исключением смещения СТП при вводе корректуры мушки и целика 10 Приведение к нормальному бою АК-12 Порядок приведения АК-12 к нормальному бою аналогичен порядку приведения АК-74М. За исключением смещения СТП при вводе корректуры мушки и целика При повороте регулировочного винта на один оборот, СТП при стрельбе на 100 м из автомата смещается на 22 см. Один полный оборот мушки перемещает СТП по высоте на 100м на 16,5 см. 11 Приведение к нормальному бою АК-12 СТП ниже КТ х х + + Поворот на 180°=8,25см на мишени. Для дистанции 100м. 12 Для смещения СТП вверх КРУТИТЬ МУШКУ ВНИЗ. Приведение к нормальному бою АК-12 СТП выше КТ + х х + Поворот на 180°=8,25см на мишени. Для дистанции 100м. 13 Для смещения СТП вниз КРУТИТЬ МУШКУ ВВЕРХ. Приведение к нормальному бою АК-12 СТП правее КТ Сдвинуть диоптр влево. КРУТИТЬ БАРАБАНЧИК НА СЕБЯ. х + Поворот на 180°=11см на мишени. Для дистанции 100м. 14 Приведение к нормальному бою АК-12 СТП левее КТ Сдвинуть диоптр вправо. КРУТИТЬ БАРАБАНЧИК ОТ СЕБЯ. + х Поворот на 180°=11см на мишени. Для дистанции 100м. 15 Приведена к нормальному бою, если отклонение СТП от КТ в любую сторону не более чем на 5 см. Приведение к нормальному бою АК-12 образца 2021 г. известных как 6П70М, автоматы по документации АК12-ЭВО Порядок приведения АК-12 к нормальному бою аналогичен порядку приведения АК-74М. За исключением смещения СТП при вводе корректуры мушки и целика 16 Приведение к нормальному бою АК-12 образца 2021 г. известных как 6П70М, автоматы по документации АК12-ЭВО 17 Приведение к нормальному бою АК-12 образца 2021 г. известных как 6П70М, автоматы по документации АК12-ЭВО Параметр Значение Положение для стрельбы Лежа с упора (цевье автомата должно опираться на упор, касания стволом упора не допускается) 100 «1», «3», «П» Дистанция, м Установка прицела, номер деления Размер щита, м 1 x 0,5 Размер мишени, см 35 x 25 Превышение контрольной точки (КТ) над точкой прицеливания (ТП), 0, 13,29 см Количество патронов для одиночной стрельбы, шт 4 Допускаемый габарит рассеивания для одиночной стрельбы, см 11 Минимально допустимое количество пробоин для одиночной 3 стрельбы, шт Допускаемое отклонение средней точки попадания (СТП) от КТ, см 5 Величина перемещения СТП при смещении мушки на один полный 16,5 оборот (в вертикальном направлении), см Величина перемещения СТП при смещении регулировочного винта 10,4 прицела на один полный оборот (в боковом направлении), см 18 Установка прицела Превышение, см 1 0 3 13 П 29 6 50 7 70 8 100 Приведение к нормальному бою АК-12 образца 2021 г. известных как 6П70М, автоматы по документации АК12-ЭВО Установка прицела Превышение, см 19 1 0 3 13 П 29 6 50 7 70 8 100 Приведение к нормальному бою АК-12 образца 2021 г. известных как 6П70М, автоматы по документации АК12-ЭВО Установка прицела Превышение, см 20 1 0 3 13 П 29 6 50 7 70 8 100 Приведение к нормальному бою АК-12 образца 2021 г. известных как 6П70М, автоматы по документации АК12-ЭВО 21 При повороте регулировочного винта на один оборот, СТП при стрельбе на 100 м из автомата смещается на 10,4 см. Один полный оборот мушки перемещает СТП по высоте на 100м на 16,5 см. Приведение к нормальному бою АК-74М(АК-12) с Средняя точка попадания прицелом 1ПН93-2 Контрольная точка 21 см Точка прицеливания Приведение к нормальному бою АК-74М(АК-12) с Средняя точка попадания прицелом 1ПН93-2 Контрольная точка 21 см 1. 2. 3. 4. 5. расстояние до мишени – 100 м. прицеливание верхним угольником(превышение 21 см). положение для стрельбы – лежа с упора. произвести 5-6 прогревочных выстрела мимо мишени. произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку. 6. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 15 см. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. Смещение СТП АК с 1ПН93-2 Точка прицеливания 23 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 15 см Отклонение СТП от КТ не более 5 см Приведение к нормальному бою АК-74М(АК-12) с прицелом 1ПН93-2 7. при отклонении СТП вниз или вверх повернуть ключом-отверткой винт «В-Н» механизма выверки по стрелке в сторону знака «Н», если СТП выше КТ, или по стрелке в сторону знака «В», если СТП ниже КТ. Поворот винта «В-Н» на одну дискрету(щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. 8. при отклонении СТП вправо или влево повернуть ключом-отверткой винт «П-Л» механизма выверки по стрелке в сторону знака «П», если СТП левее КТ, или по стрелке в сторону знака «Л», если СТП правее КТ. Поворот винта «П-Л» механизма выверки на одну дискрету (щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. Смещение СТП АК с 1ПН93-2 24 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 15 см Отклонение СТП от КТ не более 5 см Приведение к нормальному бою АК-74М(АК-12) с Средняя точка попадания прицелом 1ПН93-2 9. при отклонении СТП вверх повернуть ключом-отверткой винт «В-Н» механизма выверки по стрелке в сторону знака «Н», если СТП выше КТ, Поворот винта «В-Н» на одну дискрету(щелчок) фиксатора Контрольная точка соответствует перемещению СТП на 1 см при стрельбе на 100 м. 21 см 10. при отклонении СТП влево повернуть ключом-отверткой винт «П-Л» механизма выверки по стрелке в сторону знака «П», если СТП левее КТ. Поворот винта «П-Л» механизма выверки на одну дискрету (щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. Смещение СТП АК с 1ПН93-2 Точка прицеливания 25 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 15 см Отклонение СТП от КТ не более 5 см Приведение к нормальному бою АК-74М(АК-12) с прицелом 1ПН93-2 Контрольная точка 11. при отклонении СТП вниз повернуть ключом-отверткой винт «В-Н» механизма выверки по стрелке в сторону знака «В», если СТП ниже Средняя точка попадания КТ. Поворот винта «В-Н» на одну дискрету(щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. 21 см 12. при отклонении СТП вправо повернуть ключом-отверткой винт «П-Л» механизма выверки по стрелке в сторону знака «Л», если СТП правее КТ. Поворот винта «П-Л» механизма выверки на одну дискрету (щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. Смещение СТП АК с 1ПН93-2 Точка прицеливания 26 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 15 см Отклонение СТП от КТ не более 5 см Приведение к нормальному бою ПКМ Контрольная точка 26 см Точка прицеливания 27 Приведение к нормальному бою ПКМ Смещение СТП Средняя точка попадания ПКМ Контрольная точка 1 оборот мушки 12 см 1 мм 15 см Прицел 4 Габарит кучности 15 см Отклонение СТП от КТ не более 5 см 26 см Точка прицеливания 28 Приведен к нормальному бою, если отклонение СТП от КТ в любую сторону не более чем на 5 см. Приведение к нормальному бою ПКМ Средняя точка попадания Смещение СТП Контрольная точка ПКМ Габарит кучности 26 см 1 оборот мушки 12 см 1 мм 15 см 15 см 1. Если СТП выше КТ мушку необходимо выкручивать (поворачивать против часовой стрелки). 2. Если СТП левее КТ мушку необходимо сдвигать влево. Точка прицеливания 29 Приведен к нормальному бою, если отклонение СТП от КТ в любую сторону не более чем на 5 см. Приведение к нормальному бою ПКМ Смещение СТП Контрольная точка Средняя точка попадания ПКМ Габарит кучности 26 см 1 оборот мушки 12 см 1 мм 15 см 15 см 1. Если СТП ниже КТ мушку необходимо закручивать (поворачивать по часовой стрелки). 2. Если СТП правее КТ мушку необходимо сдвигать вправо. Точка прицеливания 30 Приведен к нормальному бою, если отклонение СТП от КТ в любую сторону не более чем на 5 см. Приведение к нормальному бою ПКМ с прицелом Средняя точка попадания 1ПН93-3 Контрольная точка 21,5 см Точка прицеливания 31 Приведение к нормальному бою ПКМ с прицелом Средняя точка попадания 1ПН93-3 Контрольная точка 21,5 см 1. 2. 3. 4. 5. расстояние до мишени – 100 м. прицеливание верхним угольником(превышение 21,5 см). положение для стрельбы – лежа с упора. произвести 5-6 прогревочных выстрела мимо мишени. произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку. 6. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 15 см. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. Смещение СТП ПКМ с 1ПН93-3 Точка прицеливания 32 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 15 см Отклонение СТП от КТ не более 5 см Приведение к нормальному бою ПКМ с прицелом 1ПН93-3 7. при отклонении СТП вниз или вверх повернуть ключом-отверткой винт «В-Н» механизма выверки по стрелке в сторону знака «Н», если СТП выше КТ, или по стрелке в сторону знака «В», если СТП ниже КТ. Поворот винта «В-Н» на одну дискрету(щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. 8. при отклонении СТП вправо или влево повернуть ключом-отверткой винт «П-Л» механизма выверки по стрелке в сторону знака «П», если СТП левее КТ, или по стрелке в сторону знака «Л», если СТП правее КТ. Поворот винта «П-Л» механизма выверки на одну дискрету (щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. Смещение СТП ПКМ с 1ПН93-3 33 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 15 см Отклонение СТП от КТ не более 5 см Приведение к нормальному бою ПКМ с прицелом Средняя точка попадания 1ПН93-3 1. при отклонении СТП вверх повернуть ключом-отверткой винт «В-Н» механизма выверки по стрелке в сторону знака «Н», если СТП выше КТ, Поворот винта «В-Н» на одну дискрету(щелчок) фиксатора Контрольная точка соответствует перемещению СТП на 1 см при стрельбе на 100 м. 21,5 см 2. при отклонении СТП влево повернуть ключом-отверткой винт «П-Л» механизма выверки по стрелке в сторону знака «П», если СТП левее КТ. Поворот винта «П-Л» механизма выверки на одну дискрету (щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. Смещение СТП ПКМ с 1ПН93-3 Точка прицеливания 34 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 15 см Отклонение СТП от КТ не более 5 см Приведение к нормальному бою ПКМ с прицелом 1ПН93-3 Контрольная точка 21,5 см 7. при отклонении СТП вниз повернуть ключом-отверткой винт «В-Н» механизма выверки по стрелке в сторону знака «В», если СТП ниже Средняя точка попадания КТ. Поворот винта «В-Н» на одну дискрету(щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. 8. при отклонении СТП вправо повернуть ключом-отверткой винт «П-Л» механизма выверки по стрелке в сторону знака «Л», если СТП правее КТ. Поворот винта «П-Л» механизма выверки на одну дискрету (щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. Смещение СТП ПКМ с 1ПН93-3 Точка прицеливания 35 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 15 см Отклонение СТП от КТ не более 5 см Приведение к нормальному бою СВД Средняя точка попадания Контрольная точка 1. 2. 3. 4. 5. 16 см 36 Точка прицеливания расстояние до мишени – 100 м. установка прицела «3» (превышение 16 см). положение для стрельбы – лежа с упора. произвести 5-6 прогревочных выстрела мимо мишени. произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку. 6. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 8 см. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. Приведение к нормальному бою СВД Средняя точка попадания Контрольная точка 16 см 7. если кучность нормальная, то определить СТП и её положение относительно контрольной точки (КТ), замерив отклонение от вертикали и горизонтали проходящих через КТ линейкой. Бой винтовки считается нормальным если СТП совпала с КТ или отклонилась от неё в любую сторону не более чем на 3 см. 8. если СТП от КТ отклонилась более 3-ти см, то произвести регулировку мушки прицела, помня, что один оборот мушки перемещает СТП по вертикали на 16 см, а перемещение полозка с мушкой (вправо, влево) на 1 мм перемещает СТП по горизонтали на 16 см. Деления на переднем торце основания мушки равны 0,6 мм, что соответствует смещению СТП по боковому направлению на 10 см. Смещение СТП СВД 37 Точка прицеливания Габарит кучности 1 оборот мушки 16 см 1 мм 15 см 8 см Приведение к нормальному бою СВД 1. Если СТП выше КТ мушку необходимо выкручивать (поворачивать против часовой стрелки). Один оборот мушки перемещает СТП по вертикали на 16 см. 2. Если СТП левее КТ мушку необходимо сдвигать влево. Перемещение полозка, с мушкой (вправо, влево) на 1 мм перемещает СТП по горизонтали на 16 см. Деления на переднем торце основания мушки равны 0,6 мм, что соответствует смещению СТП по боковому направлению на 10 см. Средняя точка попадания Контрольная точка 16 см Смещение СТП СВД Точка прицеливания 38 Габарит кучности 1 оборот мушки 16 см 1 мм 15 см 8 см Приведение к нормальному бою СВД 1. Если СТП ниже КТ мушку необходимо закручивать (поворачивать по часовой стрелки). Один оборот мушки перемещает СТП по вертикали на 16 см. 2. Если СТП правее КТ мушку необходимо сдвигать вправо. Перемещение полозка, с мушкой (вправо, влево) на 1 мм перемещает СТП по горизонтали на 16 см. Деления на переднем торце основания мушки равны 0,6 мм, что соответствует смещению СТП по боковому направлению на 10 см. Средняя точка попадания Контрольная точка 16 см Смещение СТП СВД Точка прицеливания 39 Габарит кучности 1 оборот мушки 16 см 1 мм 15 см 8 см Приведение к нормальному бою СВД с ПСО 40 Приведение к нормальному бою СВД с ПСО 41 Приведение к нормальному бою СВД с ПСО СВД с ПСО-1М Пуля со стальным сердечником Начальная скорость 830 м/сек Вес пули 9,6 г 42 Приведение к нормальному бою СВД с ПСО Верхний и боковой маховики Смещение СТП СВД с ПСО 43 1 деление 5 см 1 деление 5 см Шкала боковых поправок 0 Установка прицела 3 Габарит кучности 8 см Приведена к нормальному бою, если отклонение СТП от КТ в любую сторону не более чем на 3 см. Приведение к нормальному бою СВД с ПСО Средняя точка попадания Контрольная точка 14 см 1. 2. 3. 4. 5. 6. расстояние до мишени – 100 м. установка прицела «3» (превышение 14 см) положение для стрельбы – лежа с упора установка шкалы боковых поправок на «0» произвести 5-6 прогревочных выстрела мимо мишени произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку 7. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 8 см. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. Смещение СТП СВД с ПСО Точка прицеливания 44 1 деление 5 см 1 деление 5 см Шкала боковых поправок 0 Установка прицела 3 Габарит кучности 8 см Приведена к нормальному бою, если отклонение СТП от КТ в любую сторону не более чем на 3 см. Приведение к нормальному бою СВД с ПСО Средняя точка попадания Контрольная точка 13 см 8. если кучность нормальная, то определить СТП и её положение относительно контрольной точки (КТ), замерив отклонение от вертикали и горизонтали проходящих через КТ линейкой. Бой винтовки считается нормальным если СТП совпала с КТ или отклонилась от неё в любую сторону не более чем на 3 см 9. если СТП от КТ отклонилась более 3-ти см, то произвести регулировку прицела, помня, что одно деление перемещает СТП по вертикали на 5 см, а перемещение на одно деление (вправо, влево) перемещает СТП по горизонтали на 5 см Смещение СТП СВД с ПСО Точка прицеливания 45 1 деление 5 см 1 деление 5 см Шкала боковых поправок 0 Установка прицела 3 Габарит кучности 8 см Приведена к нормальному бою, если отклонение СТП от КТ в любую сторону не более чем на 3 см. Приведение к нормальному бою СВД с ПСО 46 Приведение к нормальному бою СВД с ПСО Если СТП правее КТ необходимо крутить «влево» (против часовой стрелки). Средняя точка попадания Контрольная точка Если СТП ниже КТ необходимо крутить «вверх» (поворачивать по часовой стрелки). 13 см Точка прицеливания 47 Приведение к нормальному бою СВД с ПСО Если СТП левее КТ необходимо крутить «вправо» (по часовой стрелки). Средняя точка попадания Контрольная точка Если СТП выше КТ необходимо крутить «вниз» (поворачивать против часовой стрелки). 13 см Точка прицеливания 48 Приведение к нормальному бою СВД с прицелом Средняя точка попадания 1ПН93-4 Контрольная точка 22,5 см Точка прицеливания 49 Приведение к нормальному бою СВД с прицелом Средняя точка попадания 1ПН93-4 Контрольная точка 22,5 см 1. 2. 3. 4. 5. Расстояние до мишени – 100 м. Прицеливание верхним угольником(превышение 22,5 см). Положение для стрельбы – лежа с упора. произвести 5-6 прогревочных выстрела мимо мишени. произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку. 6. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 5 см. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. Смещение СТП СВД с 1ПН93-4 Точка прицеливания 50 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 8 см Отклонение СТП от КТ не более 3 см Приведение к нормальному бою СВД с прицелом 1ПН93-4 7. При отклонении СТП вниз или вверх повернуть ключом-отверткой винт «В-Н» механизма выверки по стрелке в сторону знака «Н», если СТП выше КТ, или по стрелке в сторону знака «В», если СТП ниже КТ. Поворот винта «В-Н» на одну дискрету(щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. 8. При отклонении СТП вправо или влево повернуть ключом-отверткой винт «П-Л» механизма выверки по стрелке в сторону знака «П», если СТП левее КТ, или по стрелке в сторону знака «Л», если СТП правее КТ. Поворот винта «П-Л» механизма выверки на одну дискрету (щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. Смещение СТП СВД с 1ПН93-4 51 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 8 см Отклонение СТП от КТ не более 3 см Приведение к нормальному бою СВД с прицелом Средняя точка попадания 1ПН93-4 1. При отклонении СТП вверх повернуть ключом-отверткой винт «В-Н» механизма выверки по стрелке в сторону знака «Н», если СТП выше КТ, Поворот винта «В-Н» на одну дискрету(щелчок) фиксатора Контрольная точка соответствует перемещению СТП на 1 см при стрельбе на 100 м. 22,5 см 2. При отклонении СТП влево повернуть ключом-отверткой винт «П-Л» механизма выверки по стрелке в сторону знака «П», если СТП левее КТ. Поворот винта «П-Л» механизма выверки на одну дискрету (щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. Смещение СТП СВД с 1ПН93-4 Точка прицеливания 52 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 8 см Отклонение СТП от КТ не более 3 см Приведение к нормальному бою СВД с прицелом 1ПН93-4 Контрольная точка 22,5 см 7. При отклонении СТП вниз повернуть ключом-отверткой винт «В-Н» механизма выверки по стрелке в сторону знака «В», если СТП ниже Средняя точка попадания КТ. Поворот винта «В-Н» на одну дискрету(щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. 8. При отклонении СТП вправо повернуть ключом-отверткой винт «П-Л» механизма выверки по стрелке в сторону знака «Л», если СТП правее КТ. Поворот винта «П-Л» механизма выверки на одну дискрету (щелчок) фиксатора соответствует перемещению СТП на 1 см при стрельбе на 100 м. Смещение СТП СВД с 1ПН93-4 Точка прицеливания 53 1 дискрета 1 см 1 дискрета 1 см Прицел Верхний угольник Габарит кучности 8 см Отклонение СТП от КТ не более 3 см Приведение к нормальному бою СВД, ПКП с прицелом 1ПН140-2 1ПН140-2 нового поколения 54 Приведение к нормальному бою СВД, ПКП с прицелом 1ПН140-2 1. Расстояние до теплоконтрастной мишени – предварительная пристрелка 25 м в последующем 100 м. 2. Значение дистанции для стрельбы – 100 м. 3. Прицеливание в точку прицеливания «А». 4. Положение для стрельбы – лежа с упора. 5. произвести 5-6 прогревочных выстрела мимо мишени. 6. произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку. 7. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 15 см для ПКП и 8 см для СВД. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. 55 Приведение к нормальному бою СВД, ПКП с прицелом 1ПН140-2 8. Определить величину и направление смещения СТП от КТ и ввести соответствующие поправки в положение прицельной сетки в режиме «Выверка», учитывая что одно нажатие кнопки соответствует перемещению СТП на 0,4 см при стрельбе на 25 м и 1,6 см при стрельбе на 100 м. 9. При нормальном бое на дистанции 100 м СТП должна совпадать с КТ или отклоняться от нее в любом направлении для СВД не более чем на 3 ми, для ПКП не более чем на 5 см. Смещение СТП СВД/ПКП на 25 м СВД/ПКП на 100 м 56 1 нажатие 0,4 см 1 нажатие 0,4 см 1 нажатие 1,6 см 1 нажатие 1,6 см Прицел Верхний угольник Габарит кучности СВД/ПКП 8/15 см Отклонение СТП от КТ не более СВД/ПКП 3/5 см Приведение к нормальному бою СВД, ПКП с прицелом 1ПН140-2 Если СТП отклонилось от КТ в какую-либо сторону более чем на 3 см для СВД и более чем на 5 см для ПКП, то необходимо переместить центральный прицельный знак в сторону отклонения СТП от КТ. 10. При отклонении СТП вправо или влево в режиме «Выверка» по горизонтали «ГР» ГР ВР нажать кнопку , если СТП левее КТ. Кнопку , если СТП правее КТ. Одно нажатие кнопки соответствует перемещению СТП на 1,6 см при стрельбе на 100 м. 11. При отклонении СТП вниз или вверх в режиме «Выверка» по вертикали «ВР» нажать кнопку , если СТП выше КТ. Кнопку , если СТП ниже КТ. Одно нажатие кнопки соответствует перемещению СТП на 1,6 см при стрельбе на 100 м. 12. Сохранить настройки. 57 Приведение к нормальному бою ВСС ВИНТОРЕЗ и АС Вал ВСС Винторез АС Вал 58 Приведение к нормальному бою ВСС ВИНТОРЕЗ и АС ВАЛ Патрон СП-5 Масса пули 16,1 г. Начальная скорость пули 290 м/с 1м 15 см Точка прицеливания, контрольная точка 1м 1. 2. 3. 4. 59 расстояние до мишени – 100 м. установка прицела «10» (превышение 0 см). положение для стрельбы – лежа с упора. произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку. 5. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 15 см. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. Приведение к нормальному бою ВСС ВИНТОРЕЗ и АС ВАЛ Средняя точка попадания Точка прицеливания, контрольная точка Смещение СТП ПКМ Габарит кучности Отклонение СТП от КТ не более 60 1 оборот мушки 16 см 6. если кучность нормальная, то определить СТП и её положение относительно 1 мм 32 см контрольной точки (КТ), замерив отклонение от вертикали и горизонтали проходящих через КТ линейкой. Бой автомата(винтовки) считается нормальным если СТП совпала с 15 см КТ или отклонилась от неё в любую сторону не более чем на 6 см. 7. если СТП от КТ отклонилась более 6-ти см, то произвести регулировку мушки прицела, 16 см помня, что один оборот мушки перемещает СТП по вертикали на 16 см, а перемещение полозка с мушкой (вправо, влево) на 1 мм перемещает СТП по горизонтали на 32 см. Приведение к нормальному бою ВСС ВИНТОРЕЗ и АС ВАЛ Если СТП выше КТ мушку необходимо Средняя точка попадания Если СТП левее КТ мушку необходимо сдвигать влево. Точка прицеливания, контрольная точка Смещение СТП ПКМ 1 оборот мушки 16 см 1 мм 32 см Габарит кучности 15 см Отклонение СТП от КТ не более 16 см 61 выкручивать (поворачивать против часовой стрелки). Приведение к нормальному бою ВСС ВИНТОРЕЗ и АС ВАЛ Если СТП ниже КТ мушку необходимо Средняя точка попадания Если СТП правее КТ мушку необходимо сдвигать вправо. Точка прицеливания, контрольная точка Смещение СТП ПКМ 1 оборот мушки 16 см 1 мм 32 см Габарит кучности 15 см Отклонение СТП от КТ не более 16 см 62 закручивать (поворачивать по часовой стрелки). Приведение к нормальному бою ВСС Винторез и АС Вал с ПСО-1М2-1 АС Вал с ПСО-1М2-1 ВСС Винторез с ПСО-1М2-1 63 Приведение к нормальному бою ВСС Винторез и АС Вал с ПСО-1М2-1 Технические характеристики 64 Видимое увеличение, крат 4 Поле зрения, градусы 6 Удаление выходного зрачка, мм 68 Световой диаметр объектива, мм 24 Диаметр выходного зрачка 6 Напряжение питания, В 1,5 Источник питания АА Габаритные размеры, мм 337х136х72 Масса, кг 0,62 Приведение к нормальному бою ВСС Винторез и АС Вал с ПСО-1М2-1 2. 4. Точка прицеливания, контрольная точка Смещение СТП ВСС с ПСО-1М2-1 65 1 деление 5 см 1 деление 5 см Шкала боковых поправок 0 Установка прицела 1 Габарит кучности 15 см Отклонение СТП от КТ не более 4 см 1. 2. 3. 4. 5. расстояние до мишени – 100 м. установка прицела «1» (превышение 0 см) положение для стрельбы – лежа с упора установка шкалы боковых поправок на «0» произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку 6. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 15 см. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. Приведение к нормальному бою ВСС Винторез и АС Вал с ПСО-1М2-1 9. 9. Ослабить стопорные винты. 10. Отрегулировать с помощью центрального винта, придерживая маховик и вращать винт. 66 10. 7. если кучность нормальная, то определить СТП и её положение относительно контрольной точки (КТ), замерив отклонение от вертикали и горизонтали проходящих через КТ линейкой. Бой автомата(винтовки) считается нормальным если СТП совпала с КТ или отклонилась от неё в любую сторону не более чем на 4 см. 8. если СТП от КТ отклонилась более 4-ти см, то произвести регулировку прицела, помня, что одно деление перемещает СТП по вертикали на 5 см, а перемещение на одно деление (вправо, влево) перемещает СТП по горизонтали на 5 см. Смещение СТП ВСС с ПСО-1М2-1 1 деление 5 см 1 деление 5 см Шкала боковых поправок 0 Установка прицела 1 Габарит кучности 15 см Отклонение СТП от КТ не более 4 см Приведение к нормальному бою ВСС Винторез и АС Вал с ПСО-1М2-1 Средняя точка попадания Если СТП левее КТ необходимо крутить «вправо» (по часовой стрелки). Точка прицеливания, контрольная точка Смещение СТП ВСС с ПСО-1М2-1 67 1 деление 5 см 1 деление 5 см Шкала боковых поправок 0 Установка прицела 1 Габарит кучности 15 см Отклонение СТП от КТ не более 4 см Если СТП выше КТ необходимо крутить «вниз» (поворачивать против часовой стрелки). Приведение к нормальному бою ВСС Винторез и АС Вал с ПСО-1М2-1 Средняя точка попадания Если СТП правее КТ необходимо крутить «влево» (против часовой стрелки). ТП,КТ Смещение СТП ВСС с ПСО-1М2-1 68 1 деление 5 см 1 деление 5 см Шкала боковых поправок 0 Установка прицела 1 Габарит кучности 15 см Отклонение СТП от КТ не более 4 см Если СТП ниже КТ необходимо крутить «вверх» (поворачивать по часовой стрелки). Приведение к нормальному бою АК с прицелом Dedal-T2.380 Hunter В качестве теплоконтрастной мишени можно использовать «Набор мишеней AMR для пристрелки тепловизионных прицелов» или аналоги, а также можно использовать химически грелки. Главное чтобы температура проверочной мишени была на 2°C больше или меньше температуры щита на все время пристрелки. 69 Приведение к нормальному бою АК с прицелом Dedal-T2.380 Hunter 1. Перед началом пристрелки выберите оружие в разделе меню «НАСТРОЙКИ» – «ВЫБОР ОРУЖИЯ» и активируйте его. 2. Введите дистанцию пристрелки – 100 м., при этом поправки выбрать с шагом 1,7 см на 100 м. 70 Приведение к нормальному бою АК с прицелом Dedal-T2.380 Hunter 3. 4. 5. 6. 7. Расстояние до теплоконтрастной мишени –100 м. Прицеливание в точку прицеливания «А». Положение для стрельбы – лежа с упора. произвести 5-6 прогревочных выстрела мимо мишени. произвести 4 одиночных прицельных выстрела, каждый раз уточняя наводку. 8. проверить кучность боя: кучность признаётся нормальной если все 4 пробоины (или 3 при одной оторвавшейся) вмещаются в круг диаметром 15 см. Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. 9. При входе в раздел «ВЫВЕРКА», в правой части экрана появится вспомогательный индикатор назначения кнопок, подсказывающий пользователю назначение кнопок в данном разделе. Сначала пользователю предлагается ввести поправку по вертикали, затем - по горизонтали. Сохранение результатов осуществляется нажатием кнопки . 71 Приведение к нормальному бою АК с прицелом Dedal-T2.380 Hunter 10. Введите требуемую корректировку СТП, если требуется. При перемещении сетки в любом направлении от нулевого положения, в меню прицела выводится подсказка, в каком направлении перемещается СТП и на какую величину в см/100 м дистанции (или т.д.). 11. Запомните текущее положение сетки. Для этого необходимо завершить ввод текущей поправки нажатием кнопки (информация о введенных поправках выводится в левый верхний угол экрана). 12. Выйти в меню нажав кнопку 72 Приведение к нормальному бою АК с прицелом Dedal-T2.380 Hunter 13. В дальнейшем произвести корректировку на необходимых вам дистанциях. Порядок действий такой же. Шаг дистанции выверки в меню «ВЫВЕРКА» 50 м от 50 м до 2000 м. 73 Приведение к нормальному бою АК с коллиматорным прицелом Превышение оптической оси коллиматорного прицела над осью канала ствола Три типовых превышения: 3-5 см –самые низкие кронштейны 5-7 см – большинство кронштейнов 8-10 см – высокие кронштейны 74 Приведение к нормальному бою АК с коллиматорным прицелом АК-74, АК-74Н, АКС-74, АКС-74Н, АК-74М, АК-12 Патрон 7Н10, вес 3,9 г., начальная скорость 900 м/с Дальность в метрах 20 30 50 100 150 200 250 300 Ближний ноль Дальний ноль -15 20 250 -14 33 250 50 250 Превышение оси прицела: 3-5 см 0 +2 +5 +10 +12 +9 0 Превышение оси прицела: 5-7 см 0 +3 +9 +11 +8 0 Превышение оси прицела: 8-10 см 0 Ближний ноль Высота оптической оси 8-10 см +7 +10 +8 0 -14 0 см +10 см 0 см +8 см -14 см + 7 см Дальний ноль 75 Приведение к нормальному бою АК с коллиматорным прицелом Точный расчет траектории при помощи калькулятора СТРЕЛОК ПРО для коллиматорного прицела с высотой оптической оси над осью канала ствола 8,5 см Примечание: Отклонение СТП от КТ 5 см на дальности 100 метров, при приведении коллиматорного прицела на дальности ближнего ноля не учитывается. 76 Приведение к нормальному бою АК с коллиматорным прицелом EOTech Mepro O2 1П87 77 Приведение к нормальному бою АК с коллиматорным прицелом Определение ближнего и дальнего ноля, просчет траектории при помощи программы СТРЕЛОК ПРО АК-12 Holosun PARALOW HS403GL 78 5,45×39 патрон с пулей повышенной пробиваемости – 5,45 ПП (7Н10) Исходные данные: 1. Высота оптической оси – 7 см 2. Длина пули – 25,5 мм 3. Диаметр пути – 5,6 мм 4. Вес пули – 3,61 г 5. Баллистический коэффициент – 0,351 6. Скорость пули – 880 м/с 7. Шаг нарезов – 195 мм, 7,68 дюймов Приведение к нормальному бою АК с коллиматорным прицелом Определение ближнего и дальнего ноля, просчет траектории при помощи программы СТРЕЛОК ПРО 1. Открываем программу СТРЕЛОК ПРО 2. Открываем вкладку «Атмосфера» и водим показатели атмосферы согласно табличным условиям стрельбы 79 Приведение к нормальному бою АК с коллиматорным прицелом Определение ближнего и дальнего ноля, просчет траектории при помощи программы СТРЕЛОК ПРО 4. Открываем вкладку «Прицел», вводим высоту прицела – 7 см, значение вертикальных и горизонтальных кликов согласно характеристикам прицела. Для прицела Holosun PARALOW HS403GL один клик на 100 метров равен 1,5 сантиметров. Единицы измерения кликов «см на 100 м». Установить галочку «Эта сетка в первой фокальной плоскости» 80 3. Открываем вкладку показателей стрельбы Приведение к нормальному бою АК с коллиматорным прицелом Определение ближнего и дальнего ноля, просчет траектории при помощи программы СТРЕЛОК ПРО 6. Вводим характеристики патрона 7Н10. • Длина пули – 25,5 мм • Диаметр пути – 5,6 мм • Вес пули – 3,61 г • Баллистический коэффициент – 0,351 • Драг-функция – G7 • Скорость пули – 880 м/с 81 5. Открываем вкладку показателей патрона Приведение к нормальному бою АК с коллиматорным прицелом Определение ближнего и дальнего ноля, просчет траектории при помощи программы СТРЕЛОК ПРО 8. Вводим шаг нарезов, в дюймах на один оборот. Для АК-12 шаг нарезов 195 мм. Делим это значение на 25,4 мм (значение дюйма на 1 см) получаем 7,68 дюймов 9. Устанавливаем правые нарезы 82 7. Открываем вкладку показателей патрона Приведение к нормальному бою АК с коллиматорным прицелом Определение ближнего и дальнего ноля, просчет траектории при помощи программы СТРЕЛОК ПРО 11. Вводим максимальную высоту траектории – 15 см. При такой траектории пуля попадет в габарит грудной мишени. Наживаем кнопку «Вычислить!» 83 10. Открываем вкладку «MRD Калькулятор» Приведение к нормальному бою АК с коллиматорным прицелом Определение ближнего и дальнего ноля, просчет траектории при помощи программы СТРЕЛОК ПРО 13. Вводим дистанцию пристрелки согласно показателю ближнего ноля. 84 12. Открываем вкладку «Прицел» Приведение к нормальному бою АК с коллиматорным прицелом Определение ближнего и дальнего ноля, просчет траектории при помощи программы СТРЕЛОК ПРО 16. Устанавливаем необходимые значения • Начало дистанции • Конец дистанции • Шаг дистанции Вертикальные поправки устанавливаем в см 85 14. Открываем вкладку «Таблица» 15. Открываем вкладку «Настройки» Приведение к нормальному бою АК с коллиматорным прицелом Определение ближнего и дальнего ноля, просчет траектории при помощи программы СТРЕЛОК ПРО 18. Для удобства можно сохранить в таблице xls 86 17. Нажимаем «Так точно», смотрим значения превышения траектории Приведение к нормальному бою АК с призматическим прицелом Призматический прицел Stalker Призматический прицел ВОМЗ Пилад 4х30 LFO Призматические прицелы приводятся к нормальному бою аналогично коллиматорным прицелам Призматический прицел Trijucon ACOG 4x32 87 Приведение к нормальному бою ПКМ с коллиматорным прицелом Порядок приведения к нормальному бою ПКМ с коллиматорным прицелом аналогичен порядку приведения автомата с коллиматорным прицелом. • ПКМ • Кронштейн Б-51 • HOLOSUN 512E Дальность в метрах 50 100 150 300 400 500 600 700 Ближний ноль Дальний ноль -388 50 250 Превышение оси прицела: 10 см 88 0 +7 +10 -12 -56 -130 -237 Приведение к нормальному бою РПГ-7 с ПГО-7В3 ПГО-7В3 89 Приведение к нормальному бою РПГ-7 с ПГО-7В3 90 Приведение к нормальному бою РПГ-7 с ПГО-7В3 Расстояние от РПГ-7 до выверочной мишени 20 м 91 При отсутствии ТХП можно использовать нитки с пластилином. Сделать перекрестие из ниток на дульном срезе РПГ-7 Необходимо совместить перекрестие ТХП с центром большего круга и перекрестие ПГО-7В3 с малым кругом. 1. установить гранатомет на прицельном станке; 2. установить щит с мишенью вертикально по отвесу впереди гранатомета на удалении 20 м от прицельной планки; 3. крестообразно натянуть нити в прорезях на приборе для проверки прицельных приспособлений и вставить прибор в дульную часть канала ствола гранатомета так, чтобы выступ (штифт) прибора вошел в вырез на дульной части ствола; Приведение к нормальному бою РПГ-7 с ПГО-7В3 4. установить механизм температурных поправок в положение «+» 5. навести гранатомет через канал ствола и отверстие прибора в большой круг мишени, прочно закрепить гранатомет на станке, при этом перекрестие прибора должно совпадать с большим перекрестием круга мишени; 6. произвести визирование через прицельные приспособления. 92 Приведение к нормальному бою РПГ-7 с ПГО-7В3 7. свинтить крышку выверочного винта по боковому направлению; 8. вставить отвертку в шлиц винта и вращать его до совмещения перекрестия на сетке с вертикальной линией маленького перекрестия на верхнем круге мишени; 9. вывинтить на 1,5-2 оборота три боковых винта на маховичке температурной поправки и, придерживая маховичок в положении знака «+» против указателя на корпусе прицела, вращать выверочный винт по высоте (центральный) до совмещения перекрестия на сетке с горизонтальной линией маленького перекрестия верхнего круга. 93 Приведение к нормальному бою РПГ-7 с ПГО-7В3 по удаленной точке Расстояние от РПГ-7 до удаленной точки 300 м Необходимо совместить перекрестие ТХП с удаленной точкой 1. выбрать хорошо видимую точку на расстоянии около 300 м от гранатомета и навести гранатомет через канал ствола перекрестием прибора в эту точку; 2. произвести визирование через прицел, при этом перекрестие расположенное в верхней части сетки, должен совместиться с удаленной точкой; 94 Выверка АГС-17 с ПАГ-17 95 Выверка АГС-17 с ПАГ-17 Расстояние от АГС до выверочной мишени 20-30 м. 1. установить гранатомет на ровной площадке и отгоризонтировать его; 2. установить щит с выверочной мишенью вертикально по отвесу впереди гранатомета на удалении 20/30 м от дульного среза ствола; 3. вставить в ствол гранатомета с дульной части трубку холодной пристрелки (ТХП) и поднять флажок трубки вверх; 4. пользуясь механизмами наводки гранатомета, навести перекрестие ТХП в правое перекрестие мишени; 96 Трубка холодной пристрелки (ТХП-1-30-515) Выверка АГС-17 с ПАГ-17 70 100 5 134 2-3 мм 100 5. наблюдая в окуляр прицела, вращением барабанчиков угломера и прицела совместить верхний угольник сетки прицела с левым перекрестием мишени; при этом шкала угломера должна быть установлена на 30-00, а шкала прицела - на 0-00; если на шкалах барабанчиков угломера и прицела будут другие значения, то внести соответствующие исправления. 6. При отсутствии ТХП для выверки прицела гранатомета необходимо крестообразно натянуть нити в прорезях на дульном срезе ствола; открыть затыльник и отделить затвор с возвратными пружинами; вставить в патронник гильзу с отверстием (диаметром 2-4 мм), просверленным в центре ее дна; наблюдая через отверстие в гильзе, навести перекрестие на дульном срезе ствола в удаленную точку или в правое перекрестие выверочной мишени и затем действовать также, как и при 97 выверке прицела гранатомета с использованием трубки холодной пристрелки. 5. 5. Выверка АГС-17 с ПАГ-17 500-600 м Выверка по удаленной точке 1. установить гранатомет на ровной площадке и отгоризонтировать его; 2. выбрать на удалении 500-600 м от гранатомета хорошо видимую точку; вставить в ствол гранатомета с дульной части ТХП и поднять флажок трубки вверх; 3. пользуясь механизмами наводки гранатомета, навести перекрестие сетки ТХП в удаленную точку и закрепить механизмы наводки; 4. наблюдая в окуляр прицела ПАГ-17, вращением барабанчиков угломера и прицела совместить верхний угольник сетки прицела с выбранной точкой наводки, при этом шкала угломера должна быть установлена на 30-00, а шкала прицела - на 0-00; 98 Выверка ПАГ-17 АГС-17 3. 3. Стопорные винты втулки уровня 2. Втулка уровня 1. если на шкалах барабанчиков угломера и прицела будут другие значения, необходимо вывентить на 1-1,5 оборота винты барабанчиков, поворотом шкал установить нулевые деления шкал против их указателей и завинтить винты; 2. в случае не совпадения указателей больших делений прицела с делением "0" необходимо вывентить на 2-3 оборота винты указателя, совместить указатель с делением "0" и завинтить винты; 3. придать стволу гранатомета горизонтальное положение по уровню на ТХП, при этом пузырек продольного уровня прицела должен быть в среднем положении; если пузырек уровня находится не в среднем положении, необходимо вывинтить на одиндва оборота стопорные винты втулки уровня и вращением втулки вывести пузырек уровня в среднее положение; удерживая 99 втулку завинтить стопорные винты. 2. Выверка АГС-30 с ПАГ-17-1 ВОГ-17М И ВОГ-30 ПАГ-17-1 100 ГПД-30М Выверка АГС-30 с ПАГ-17-1 3. 10(+0,5) м Выверочная мишень АГС-30 1. 2. 3. 4. 5. 101 Трубка холодной пристрелки (ТХП-1-30-515) установить прицел в кронштейн приёмника гранатомёта и закрепить его; на расстоянии 10(±0,05) м от дульного среза ствола установить выверочную мишень; в ствол гранатомёта вставить трубку холодной пристрелки (ТХП); по поперечному уровню прицела устранить боковое сваливание гранатомёта; совместить перекрестие ТХП с правым перекрестием мишени, а центральный знак сетки прицела вращением барабанчиков угломера и углов возвышения с левым перекрестием мишени; Выверка ПАГ-17-1 АГС-30 6. 6. 6. 6. 6. 7. 7. 9. Стопорные винты втулки уровня 7. 9. 7. Втулка уровня 6. вывинтив на 1,5-2 оборота винты, крепящие шкалы угломера, поставить против индекса грубой шкалы значение 30-00, а против индекса точной шкалы - 0, ввинтить винты; 7. вывинтив винты, крепящие точную шкалу углов возвышения и индекс грубой шкалы, установить на шкалах 0, ввинтить винты; 8. по уровню на ТХП установить гранатомёт горизонтально; 9. вывинтив винты, крепящие продольный уровень прицела, вращением втулки вывести пузырек уровня на середину, удерживая от вращения втулку, ввинтить винты; 10. вращением барабанчиков угломера и углов возвышения сбить установки прицела; снова совместить центральный знак сетки с 102 перекрестием мишени, при этом ошибки могут быть не более ±0-01 без учета мертвого хода; Выверка АГС-30 с ПАГ-17-1 Выверка по удаленной точке 1. 2. 3. 4. 5. 6. 103 500-600 м установить прицел в кронштейн приёмника гранатомёта и закрепить его; выбрать на удалении не менее 500 - 600 м от гранатомёта хорошо видимую точку; в ствол гранатомёта вставить трубку холодной пристрелки (ТХП); пользуясь механизмами гранатомёта, навести перекрестие сетки ТХП в удаленную точку и закрепить механизмы наводки; совместить центральный знак сетки оптического прицела вращением барабанчиков угломера и углов возвышения с выбранной точкой; вывинтив на 1,5-2 оборота винты, крепящие шкалы угломера, поставить против индекса грубой шкалы значение 30-00, а против индекса точной шкалы -0, ввинтить винты; 7. вывинтив винты, крепящие точную шкалу углов возвышения и индекс грубой шкалы, установить на шкалах 0, ввинтить винты; 8. по уровню на ТХП установить гранатомёт горизонтально; 9. если пузырек продольного уровня прицела не находится в среднем положении, то вывинтив винты, крепящие продольный уровень прицела, вращением втулки вывести пузырек уровня на середину, удерживая от вращения втулку, ввинтить винты; 10. вращением барабанчиков угломера и углов возвышения сбить установки прицела; снова совместить центральный знак сетки с перекрестием мишени, при этом ошибки могут быть не более ±0-01 без учета мертвого хода. Приведение пулемета КОРДА к нормальному бою с механическим прицелом КТ 4. ТНМ 1. 2. 3. 4. 104 проверочную мишень на дальности 100 м ото дульного среза ствола; произвести 10 выстрелов мимо мишени; установить целив механического прицела в среднее положение, а хомутик деления планки – на деление «4»; произвести 10 выстрелов короткими очередями по 2-3 выстрела, тщательно и однообразно прицеливаясь в ТМН (точка наведения механического прицела) после каждой очереди; 5. определить положение СТП и кучность боя пулемета; Приведение пулемета КОРДА к нормальному бою с механическим прицелом КТ Смещение СТП КОРД ТНМ Смещение СТП от КТ 105 6. 7. 8. 9. 1 оборот мушки 6 см 0,5 мм 4 см 18 см при отклонении СТП от КТ более чем на 18 см произвести корректировку положения мушки; при ввинчивании(вывинчивании) мушки на один оборот СТП поднимается(опускается) на мишени на 6 см; при смещении мушки влево(право) на 0,5 мм СТП смещается вправо(влево) на мишени на 4 см; пулемет считается приведенным к нормальному бою, если СТП отклоняется от КТ не более чем на 18 см в любую сторону; Приведение пулемета КОРДА к нормальному бою с прицелом СПП КТ 3. 1. 3. 3. ТНО 106 СПП 1. Приведение пулемета к нормальному бою с прицелом СПП производится при увеличении 6 крат на установке газового регулятора в положение «1»; 2. Произвести 10 выстрелов мимо мишени; 3. Установить шкалы углов прицеливания на штрих с цифрой «4», а шкалы механизма боковых поправок – на штрих с цифрой «0»; 4. Навести пулемет в точку ТНО; Приведение пулемета КОРДА к нормальному бою с прицелом СПП КТ 8. Смещение СТП 1 деление 5 см 1 деление 5 см КОРД с СПП ТНО 5. 107 6. 7. 8. Смещение СТП от КТ 15 см Механизм боковых поправок 0 Значение прицела 4 произвести 10 выстрелов короткими очередями по 2-3 выстрела, тщательно и однообразно прицеливаясь в ТМН (точка наведения механического прицела) после каждой очереди; определить положение СТП и кучность боя пулемета; пулемет считается приведенным к нормальному бою, если СТП отклоняется от КТ не более чем на 15 см в любую сторону; если СТП отклонилось от КТ белее чем на 15 см измерить значение отклонения по высоте (Н) и направлению (В) в сантиметрах; Приведение пулемета КОРДА к нормальному бою с прицелом СПП 9. 10. 10. 9. для смещения СТП по высоте отвинтить винты на 1-1,5 оборота и вращать рукой гайку в направлении, указанном стрелкой на гайке, на величину отклонения СТП, отсчитывая перемещение относительно индекса на гайке по штрихам, нанесенным на пояске шкалы (каждое деление шкалы соответствует 5 см смещения СТП на мишени), завинтить болты; 10. для смещения СТП по направлению СТП отвинтить винты на 1-1,5 оборота и вращать рукой гайку в направлении, указанном стрелкой на гайке, на величину отклонения СТП, отсчитывая перемещение относительно индекса на гайке по штрихам, 108 нанесенным на пояске шкалы (каждое деление шкалы соответствует 5 см смещения СТП на мишени), завинтить болты;
