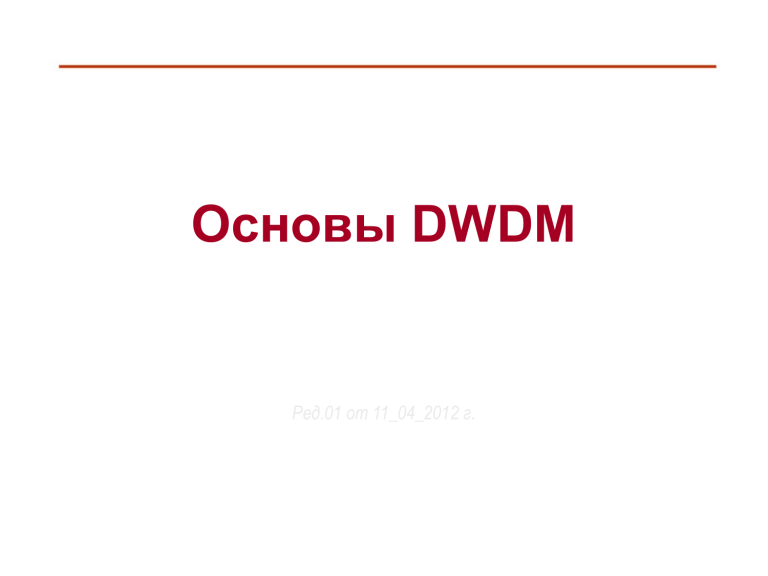

Основы DWDM: Мультиплексирование, Усилители, Дисперсия

Основы DWDM
Ред.01 от 11_04_2012 г.
2/32
Структура ВОЛС на основе DWDM
3/32
Принцип работы xWDM систем
4/32
Терминальный мультиплексор
5/32
Мультиплексор ввода-вывода OADM
6/32
Оптические каналы
Мультиплексоры
8/32
Мультиплексоры WDM
Двухволновый WDM мультиплексор
Система фильтров
9/32
Схемы узкополосных фильтров
10/32
Брэгговская решетка
11/32
Схема OADM
12/32
Дифракционная решетка
13/32
AWG мультиплексор
Arrayed
Waveguide
Gratings
Усилители
15/32
Влияние затухания
Затухание (dB)
Расстояние (km)
Вносимые потери (dB)
Optical
device
16/32
Усиление сигнала в DWDM-линии связи
17/32
Размещение линейных усилителей
18/32
Усиление и регенерация импульсов
19/32
Схема EDFA усилителя
20/32
Спектр затухания и полосы усиления
Компенсаторы дисперсии
DCU
22/32
Влияние дисперсии
23/32
Хроматическая дисперсия
Материальная
Дисперсия
Хроматическая
Дисперсия
+
Дисперсия 0
(ps/nm x km)
Волновая
Дисперсия
_
1200
1300
1400
1500
Длина волны (nm)
24/32
Стандартное волокно SSMF
25/32
Волокно со смещенной дисперсией NZDSF
26/32
Компенсация дисперсии в DCU
Рабочие области
DWDM
28/32
Частотный план ITU (193 THz)
0.4 nm
spacing
Wavelength
(nm)
1528.77 nm
1578.23 nm
1552.52 nm
(Center channel)
50 GHz
spacing
Frequency
(THz)
196.2 THz
193.1 THz
(Center channel)
190.1 THz
29/32
Спектральные области
S – 1485-1520 нм
С – 1530-1562 нм
L – 1570-1610 нм
30/32
S – область
31/32
С – область
32/32
L – область
