Характеристика областей применения навесных рыхлителей для подготовки пород

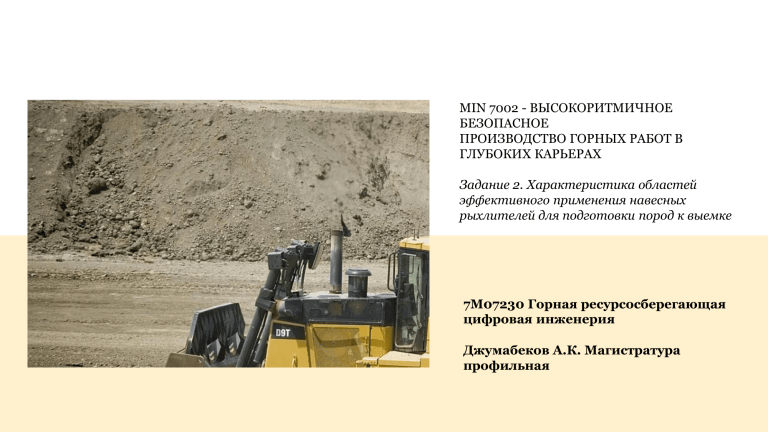

MIN 7002 - ВЫСОКОРИТМИЧНОЕ
БЕЗОПАСНОЕ
ПРОИЗВОДСТВО ГОРНЫХ РАБОТ В
ГЛУБОКИХ КАРЬЕРАХ
Задание 2. Характеристика областей
эффективного применения навесных
рыхлителей для подготовки пород к выемке
7М07230 Горная ресурсосберегающая
цифровая инженерия
Джумабеков А.К. Магистратура
профильная
В
в
е
д
е
н
и
е
Бульдозерное средство механизации с рыхлителем (бульдозер-рыхлитель)
представляет собой многофункциональный рабочий элемент бульдозера,
обеспечивающий интенсивное рыхление мёрзлого, твердого, а также разборного
скального грунта.
В разработке месторождений открытым способом рыхление грунтов и горных
пород эффективны при разработке угля, фосфоритных и апатитовых руд, сланцев,
песчаников, известняков и прочих трещиноватых полускальных пород и руд, а также
при гидравлической разработке тяжелых глинистых пород [1, с. 159].
Области применения рыхлителей
Главным параметром бульдозера-рыхлителя является тяговый класс базового
трактора, как правило, на гусеничном ходу. Высокий класс тяги позволяет применять
механизм для предварительного послойного рыхления и перемещения плотных
каменистых, мерзлых и скальных грунтов.
Разрушение грунтов и пород происходит при поступательном движении машины и
одновременном принудительном заглублении зубьев рабочего органа до заданной
отметки. В процессе рыхления массив грунта разделяется на куски (глыбы) таких
размеров, которые по габаритам приемлемы для последующей разработки, погрузки
и перемещения другими машинами. [2, с.43-44].
Рис.1. Конструкция бульдозера-рыхлителя
1 – Отвал; 2 – гидроцилиндр бульдозера; 3 – трактор;
4 – гидроцилиндр рыхлителя; 5 – рабочий орган рыхлителя
Таблица 1. Бульдозеры-рыхлители и область их применения по Ржевскому В.В. [1, с.160]
Мощность базового
трактора, кВт
Породы
75-90
Плотные
породы,
каменный
сцементированная
щебенистая
разрушенные сланцы
130-150
Те же породы, а также мягкий известняк,
мергель, гипс, сланцы, мерзлые глины
160-185
Те же породы, а также сильнотрещиноватые
известняки, песчаники, сланцы
220-260
440-520
уголь,
масса,
Те же породы, а также средне трещиноватые
известняки, доломиты, песчаники, мрамор,
прослойки скальных пород мощностью до
0,3м
Те же породы, а также мало трещиноватые
прочные известняки, песчаники и более
прочные породы
Трудность разрушения
породы, Пр
Возможные типы
выемочных и
погрузочных машин
≤2
Бульдозеры, скреперы
≤3,5
Бульдозеры, скреперы,
одноковшовые
погрузчики
≤4,5
Бульдозеры, скреперы,
одноковшовые
погрузчики
≤7
Бульдозеры, скреперы,
одноковшовые
погрузчики,
одноковшовые
экскаваторы ковшом до
3м3
≤9
Бульдозеры, скреперы,
одноковшовые
погрузчики,
одноковшовые
экскаваторы ковшом до
3м3
Использованная литература:
1. Технология и комплексная механизация ОГР. Ржевский В.В.
2. Открытые горные работы. Часть 1. Ржевский В.В.
