Удлиненная ЛПА КВ диапазона 2...20 МГц С наклонными плечами

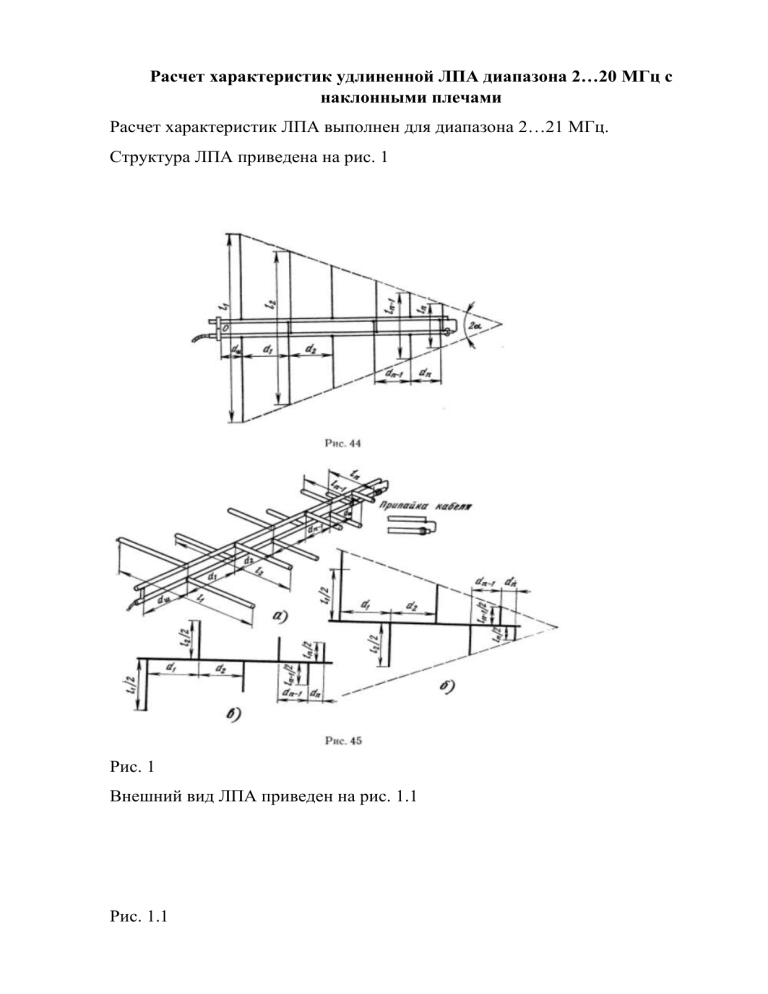

Расчет характеристик удлиненной ЛПА диапазона 2…20 МГц с
наклонными плечами
Расчет характеристик ЛПА выполнен для диапазона 2…21 МГц.
Структура ЛПА приведена на рис. 1
Рис. 1
Внешний вид ЛПА приведен на рис. 1.1
Рис. 1.1
Размеры ЛПА приведены в таблице 1.
Таблица 1.
Номер
вибратора
Длина
вибратора
Номер
промежутка
между
вибраторами
Длина
промежутка
между
вибраторами
Длина плеча
вибратора
l1
l2
l3
l4
l5
l6
l7
l8
l9
l10
l11
l12
l13
l14
l15
l16
l17
l18
l19
l20
l21
l22
l23
l24
l25
l26
82,50
74,25
66,83
60,14
54,13
48,72
43,84
39,46
35,51
31,96
28,77
25,89
23,30
20,97
18,87
16,99
15,29
13,76
12,38
11,14
10,03
9,03
8,12
7,31
6,58
5,92
d1
d2
d3
d4
d5
d6
d7
d8
d9
d10
d11
d12
d13
d14
d15
d16
d17
d18
d19
d20
d21
d22
d23
d24
d25
d26
15,35
13,81
12,43
11,19
10,07
9,06
8,15
7,34
6,61
5,94
5,35
4,82
4,33
3,90
3,51
3,16
2,84
2,56
2,30
2,07
1,87
1,68
1,51
1,36
1,22
1,10
41,25
37,13
33,41
30,07
27,06
24,36
21,92
19,73
17,76
15,98
14,38
12,94
11,65
10,49
9,44
8,49
7,64
6,88
6,19
5,57
5,02
4,51
4,06
3,66
3,29
2,96
Расстояние между полотнами 0,1 м, диаметр проводников 4 мм.
Концы плеч наклонены под углом 45 градусов к земле.
На рис.2…47 приведены характеристики антенны над идеальной почвой.
Рис.2
Рис.3
Рис.4
Рис.5
Рис.6
Рис.7
Рис.8
Рис.9
Рис.10
Рис.11
Рис.12
Рис.13
Рис.14
Рис.15
Рис.16
Рис.17
Рис.18
Рис.19
Рис.20
Рис.21
Рис.22
Рис.23
Рис.24 ДН на частоте 2 МГц.
Рис.25 ДН на частоте 3 МГц
Рис.26 ДН на частоте 4 МГц
Рис.27 ДН на частоте 5 МГц
Рис.27 ДН на частоте 6 МГц
Рис.28 ДН на частоте 7 МГц
Рис.29 ДН на частоте 8 МГц
Рис.30 ДН на частоте 9 МГц
Рис.31 ДН на частоте 10 МГц
Рис.32 ДН на частоте 11 МГц
Рис.33 ДН на частоте 12 МГц
Рис.34 ДН на частоте 13 МГц
Рис.35 ДН на частоте 14 МГц
Рис.36 ДН на частоте 15 МГц
Рис.37 ДН на частоте 16 МГц
Рис.38 ДН на частоте 17 МГц
Рис.39 ДН на частоте 18 МГц
Рис.40 ДН на частоте 19 МГц
Рис.41 ДН на частоте 20 МГц
Рис.42 ДН на частоте 21 МГц
Рис.43 ДН на частоте 22 МГц
КСВ
4,00
3,50
3,00
2,50
2,00
1,50
1,00
0,50
0,00
2,00
4,00
6,00
Рис.44 КСВ антенны
8,00
10,00
12,00
14,00
16,00
18,00
20,00
22,00
КБВ
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
2,00
4,00
6,00
8,00
10,00
12,00
14,00
16,00
18,00
20,00
22,00
14,00
16,00
18,00
20,00
22,00
Рис.45 КБВ антенны
КУ
9,00
8,00
7,00
6,00
5,00
4,00
3,00
2,00
1,00
0,00
2,00
4,00
6,00
Рис.46 КУ антенны
8,00
10,00
12,00
УМ
70,00
60,00
50,00
40,00
30,00
20,00
10,00
0,00
2,00
4,00
6,00
8,00
10,00
12,00
14,00
16,00
18,00
20,00
Рис.47 УМ максимума ДН антенны
Вывод.
Представленная антенна работает в диапазоне 2…21 МГц, сохраняя в
диапазоне 2…21 МГц хорошее согласование и устойчивую по форме и
направлению диаграмму направленности.
Коэффициент усиления антенны от 7,5 до 8,5 дБ.
Размер антенны: длина - 137,6 м, ширина – 73,8 м.
Высота первого вибратора 41,96 м, высота последнего 5 м.
22,00
