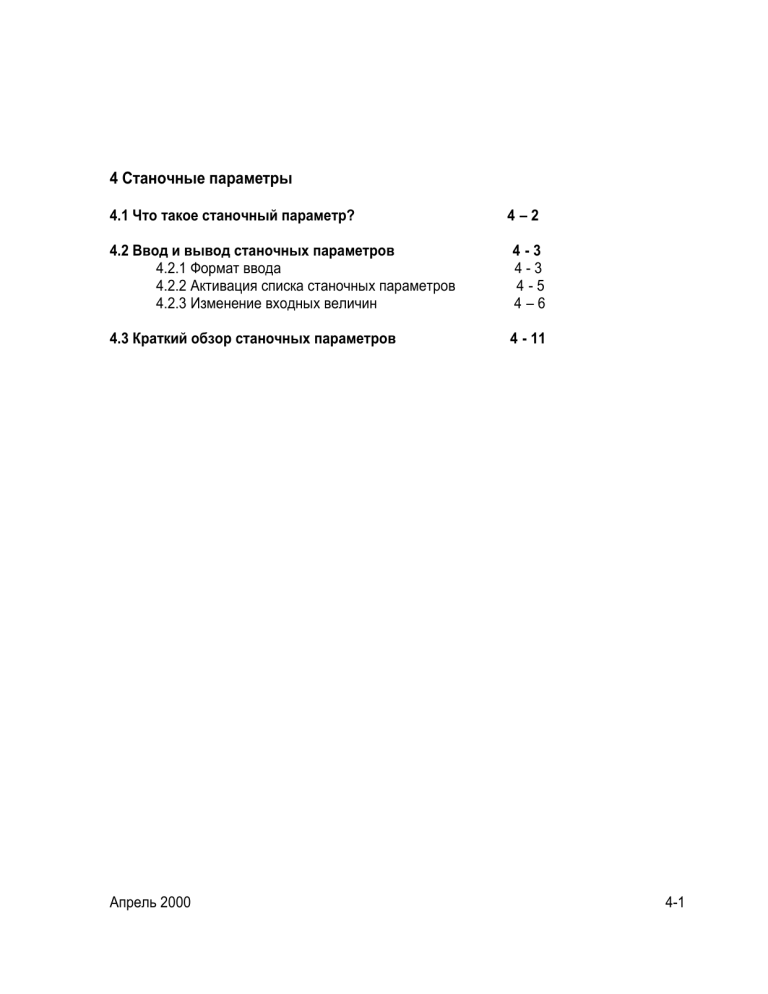

4 Станочные параметры
4.1 Что такое станочный параметр?
4–2
4.2 Ввод и вывод станочных параметров
4.2.1 Формат ввода
4.2.2 Активация списка станочных параметров
4.2.3 Изменение входных величин
4-3
4-3
4-5
4–6
4.3 Краткий обзор станочных параметров
4 - 11
Апрель 2000
4-1
4 Станочные параметры
4.1 Что такое станочный параметр?
Устройство контурного управления должно иметь доступ к специфическим данным
(например, расстояниям перемещения, ускорению) прежде, чем это можно сделать
командами программирования.Вы определяете эти данные в станочных
параметрах.Этот список станочных параметров разделен по группам согласно теме.
Параметры
10 - 999
1000 - 1399
1400 - 1699
1700 - 1999
2000 - 2999
3000 - 3999
4000 - 4999
5000 - 5999
6000 - 6199
6200 - 6299
6300 - 6399
6500 - 6599
7100 - 7199
7200 - 7349
7350 - 7399
7400 - 7599
7600 - 7699
Темы
Датчики и механизмы
Позиционирование
Обработка предуправления скоростью
Обработка ошибки слежения(инерционность сервопривода)
Интегральная скорость и регулятор тока
Шпиндель
Встроенный PLC
Интерфейс данных
Трехмерный измерительный щуп
Оцифровка касания измерительного щупа
Оцифровка измерения щупом
Измерение инструмента касанием щупа
Нарезание резьбы метчиком
Программирование и индикация
Цвета изображения
Обработка и выполнение программ
Аппаратные средства
Если имеется более одной входной величины для одной функции (например,
отдельный вход для каждой оси), номер параметра расширен индексами. Индекс
нуль - всегда ось 1, индекс 1 является осью 2, и т.д.
Пример:
MP1010.0-8
Быстрый ход
MP1010.0
Быстрый ход для оси 1
MP1010.1
Быстрый ход для оси 2
MP1010.2
Быстрый ход для оси 3
MP1010.3
Быстрый ход для оси 4
MP1010.4
Быстрый ход для оси 5
MP1010.5
Быстрый ход для оси 6
MP1010.6
Быстрый ход для оси 7
MP1010.7
Быстрый ход для оси 8
MP1010.8
Быстрый ход для оси 9
4–2
HEIDENHAIN
Техническое руководство
TNC 426, TNC 430
Другими станочными параметрами Вы можете активизировать специфические
функции. В этом случае, параметры служат переключателями "вкл. - выкл." для
этих функций. Эти параметры кодируются битами.
Каждый бит обозначает ось или функцию.
4.2 Ввод и вывод станочных параметров
Если параметры еще не были введены в устройство контурного управления
HEIDENHAIN, (например, перед вводом в действие) TNC представляет список
станочных параметров после тестирования памяти:
- Значения станочных параметров вводятся вручную с клавиатуры или
загружаются через интерфейс данных.
4.2.1 Формат ввода
Можно вводить входные величины в десятичном, двоичном (%) или
шестнадцатеричном ($) формате.
- Для каждого станочного параметра вводится номер.
Значение представляет, например, ускорение в mm/s 2 или аналоговое
напряжение в V.
Вы можете добавлять комментарий на ваш ввод, этому предшествует точка с
запятой ";".
Двоичный ввод (%) - лучший формат для станочных параметров, которые
активизируют отдельные функции, кодированные битом.
Пример: Блокирование программируемых клавиш_для типа файлов MP7224.0
Бит 0
Бит 1
Бит 2
Бит 3
Бит 5
Бит 6
Бит 7
Программы в HEIDENHAIN – формате
Программы в ISO – формате
Таблицы инструмента
Таблицы данных
Текстовые файлы
Справочные файлы
Таблицы точки
.H
.I
.T
.D
.A
.HLP
.PNT
Программируемые клавиши таблиц данных и текстовых файлов должны быть
блокированы:
0: Не блокировать
1: Блокировать
Входная величина для
MP7224.0
Апрель 2000
Двоичный код
Шестнадцатеричный
Десятичный
Ввод и вывод станочных параметров
%00101000
$ 28
40 (32+8)
4 -3
Частный
случай:
Ввод формул
(начиная с ПО
NC 280 472 01)
В настоящее время только для MP2020 (Расстояние для одного
оборота двигателя).
Вы можете вводить формулу вместо фиксированного значения.
При вводе формулы, Вы должны обратить внимание на буквы
(строчные или прописные).
Функции обозначены строчными, а переменные прописными
буквами.
Функции:
+
–
·
/
log
log10
exp
()
Сложение
Вычитание
Умножение
Деление
Логарифм
Логарифм с основанием
10
Показатель степени
sin
cos
tan
asin
acos
atan
Синус
Косинус
Тангенс
Арксинус
Арккосинус
Арктангенс
sqrt
Выполнить выражение в
круглых скобках
sqrt
Квадратный
корень
Квадрат
Переменная:
REF
4 - 4 HEIDENHAIN
Текущее положение оси относительно заданной
величины
( Разрешающая способность 0.0001 мм или град)
Техническое руководств
TNC 426, TNC 430
4.2.2 Активация списка станочных параметров
После того, как Вы ввели все значения параметров:
- Выйдите из списка станочных параметров нажатием клавиши END.
Результатом прерванных или неправильных вводов являются
сообщения об ошибке от управления, которые запрашивают Вас
исправить ваш ввод.
Ошибки слежения отображаются:
Ошибки ввода
0
1
2
3
4
6
Значение
Номер MP не найден
Недействительный номер MP
Не найден разделитель (:)
Неправильные вводимые значения
MP определен дважды
MP не может быть сохранен
Если управление не обнаружило никаких ошибок, происходит
автоматический выход из редактора параметров и устанавливается
готовность к обработке.
Если Вы не делаете вводов в список станочных параметров при
начальном вводе в действие и выходите из редактора клавишей END,
TNC генерирует стандартную таблицу параметров (MP NAME).
В этом списке TNC определен как станция программирования со
стандартными цветами HEIDENHAIN.
Во всех других станочных параметрах установлено минимальное
значение.
Можно вводить более одного списка станочных параметров в TNC:
- Выбирают списки с помощью PGM MGT и и программируемой
клавиши SELECT. Последний выбранный список станочных
параметров становится активным, когда Вы выходите из редактора
параметров.
Апрель 2000
Ввод и вывод станочных параметров
4 –5
4.2.3 Изменение входных величин
Список станочных параметров может быть изменен с помощью редактора станочных
параметров или напрямую через PLC."Список станочных параметров" включает
следующие символы:
Символ
CN123
PLC
RUN
RESET
REF
Изменение / Реакция
MP также доступны через кодовое число 123.
MP может быть изменен от PLC.
MP может также быть изменен, во время выполнения программы.
Изменение MP приводит к сбросу.
Снова должна быть пересечена референтная точка оси.
Ручной ввод
- Вызов редактора станочных параметров через функцию MOD "кодовым числом":
• вводя кодовое число 95148, Вы получаете доступ к законченному списку станочных
параметров.
• вводя кодовое число 123, Вы получаете доступ к пользовательскому списку
станочных параметров.Этот список может быть изменен пользователем (см. User's
Manual - Руководство пользователя).Параметры, к которым можно обращаться через
число 123, обозначены в списке с символом CN123.
- Чтобы выйти из редактора станочных параметров, нажмите клавишу END.
Параметры пользователя
можно обращаться к некоторым станочным параметрам без первого ввода кодового
числа:
- Выбрать USER PARAMETER функции MOD.
- В MP7330.X, определяются до 16 машинных параметров, и определите общий диалог
в MP7340.X. Диалог показывается каждый раз, когда нажата программируемая клавиша
ПАРАМЕТРЫ ПОЛЬЗОВАТЕЛЯ(см. "Индикация и выполнение ").
Защита списка станочных параметров
Защита текущего списка станочных параметров от редактирования через кодовое
число 95148:
- В файле OEM.SYS, определяется новое кодовое число входа, MPPASSWORD =
[кодовое число], для редактирования списка станочных параметров.При этом больше
нет возможности редактировать через кодовое число 95148.Для защиты отдельных
станочных параметров от редактирования:
- В MPLOCKFILE = вход в файл OEM.SYS, введите путь к субфайлу станочных
параметров.Только тогда можно редактировать те параметры, которые не определены
в этом файле. Если есть разница между текущим значением MP и значением MP в этом
субфайле, TNC выдает сообщение об ошибке и окно со значением из субфайла для
вашего подтверждения.
4–6
HEIDENHAIN
Техническое руководство
TNC 426, TNC 430
Изменение
входных
величин через
PLC
Возможно также изменение станочных параметров через PLC.
Для этой цели применяются следующие модули:
-Module 9031 Перезапись станочных параметров
-Module 9032 Чтение станочных параметров
-Module 9033 Выбор файла параметров
-Module 9034 Загрузка субфайла станочных параметров
Параметры, которые можно изменить при помощи Модуля 9031 или
Модуля 9034 через PLC, обозначены в списке [страница ...].
Модуль 9031 Перезапись станочного параметра
С этим модулем можно перезаписывать значение данного станочного
параметра с новым значением.
Вводимая величина должна быть натуральным числом с десятичной
точкой, сдвинутой на число возможных десятичных разрядов.
Пример:
MP910.0 = 100.12 [мм],передаваемое значение: 1001200 (4
десятичных разряда)
Значение в памяти ,во время выполнения,изменяетс.
В доступном для редактирования станочном файле значение
параметра не изменяется.
Старое значение становится достоверным снова после того, как файл
станочного параметра отредактирован и закрыт.
Для неиндексированных станочных параметров, нуль должен быть
передан, как индекс.
Как только программа NC началась, модуль работает только в течение
выдачи строба M/S/T/Q.
Вызов только в виде представленного задания.
Запрос:
PS B/W/D/K < код ошибки >
PS B/W/D/K < индекс MP >
PS B/W/D < значение MP >
CM 9031
PL B/W/D < код ошибки >
0: Нет ошибки
1: MP не существует / не изменяемый / не изменяется корректно в течение выполнения
программы
2: Значение MP выходит из диапазона
3: Ошибка при записи (фатальная ошибка)
4: Запрос не был от представленного задания
5: Запрос в течение выполняющейся программы без строба
Апрель 2000
Ввод и вывод станочных параметров
4 -7
Модуль 9032
Чтение станочных параметров
С этим модулем можно читать значение данного параметра из активного
файла станочных параметров.
Вводная величина передается в виде натурального числа с десятичной
точкой ,сдвинутой на число возможных десятичных разрядов.
Читается только значение из доступного для редактирования файла
станочных параметров,и не любое значение модифицируется в памяти во
время выполнения PLC Модуля 9031.
Для неиндексированных машинных параметров, нуль должен быть передан,
как индекс.
Вызов только в виде представленного задания.
Запрос:
PS B/W/D/K < номер MP >
PS B/W/D/K < индекс MP >
CM 9032
PL B/W/D < значение MP / код ошибки >
1: Номер MP не существует
2: Нет разделителя(:)
3: Значение MP выходит из диапазона
4: MP не найден в файле
5: Не найден файл MP
6: Запрос не был от представленного задания
7: MP имеет "строчный" тип
8: Нет системной памяти
4-8
HEIDENHAIN
Техническое руководство
TNC 426, TNC 430
Модуль 9033 Выбор файла параметров
С этим модулем можно выбирать новый файл станочных параметров.
Если файлы параметров были изменены,это отложенный сброс, и систему
управления необходимо перезапустить.
Предупреждение
Модуль не учитывает проблемы безопасности существующие при отложенном
сбросе управления (например, движения осей и шпинделя по инерции на
ограничитель.
Файл, который будет выбран, проверяется; дефектный файл выбран не будет.
Если выбор файла успешен, возврата к вызывающей программе PLC нет.
Имя файла передается в строку, которая должна содержать законченный путь,
название и расширение файла.
Другие символы,пробелы между символами, не разрешаются.
Если программа PLC создана внешним образом, гарантируйте, что символы нижнего
регистра не используются для имени файла!
Как только программа NC началась, модуль работает только в течение M/S/T/Q
строба.
Вызов только в виде представленного задания.
Запрос:
PS
B/W/D/K
CM
9033
PS
B/W/D
< номер строки >
0–3
Примечание: Если новый файл выбран,
выполнение программы заканчивается здесь.
< код ошибки >
0: Нет ошибки. Файл был уже выбран.
1: Строка не содержит достоверное имя файла.
2: Файл не найден
3: Файл дефектный
4: Был перенесен неправильный номер строки (0 - 3)
5: Не было запроса от представленного задания
6: Запрос в течение выполнения программы без строба
Апрель 2000
Ввод и вывод станочных параметров
4 -9
Модуль 9034
Загрузка в субфайл станочных параметров
С этим модулем Вы загружаете содержание данного станочного параметра в
основную память.
Все MP, не перечисленные в этом файле остаются неизменными.
Файл MP, который будет выбран проверяется.
Дефектный файл не загружается. Если файл MP содержит параметры,
которые требуют сброса системы, файл не загружается.
Имя файла переносится в строку, которая должна содержать полный путь, имя
и расширение файла.
Другие символы и пробелы не разрешены.
Если программа PLC создана внешним образом, гарантируйте, что
символы нижнего регистра не используются для имени файла!
Как только программа NC началась, модуль работает только в течение
M/S/T/Q строба.
Вызов только в виде представленного задания.
Вызов:
PS
B/W/D/K
< номер строки >
0-3
CM 9034
PL
B/W/D
<код ошибки>
0: Нет ошибки
1: Строка не содержит достоверное имя файла, или название
(включая путь) слишком длинно.
2: Файл не найден
3: Файл дефектный / содержит параметры сброса
4: Был передан неправильный номер строки (0-3)
5: Не было запроса от представленного задания
6: Запрос в течение выполнения программы без строба
4 - 10
HEIDENHAIN
Техническое руководство
TNC 426, TNC 430
4.3 Краткий обзор станочных параметров
MP
Функция и ввод
MP10
Активные оси
Формат: %xxxxxxxxx
Ввод: Биты 0 - 8 представляют оси 1 – 9
0:Ось не активна,1:активная ось
Функции контроля для осей
Формат: %xxxxxxxxx (%987654321)
Ввод: Биты 0 - 8 соответствуют осям 1 - 9
0: Контроль не активирован
1: Контроль активен
Абсолютное положение дистанционно-кодированных
референтных меток
MP20
MP20.0
MP20.1
MP20.2
MP21
MP21.0
MP21.1
MP21.2
MP100
MP100.0
MP100.0
MP100.1
MP100.1
MP100.2
MP100.2
MP110.0-8
Апрель 2000
Амплитуда сигнала датчика
Амплитуда сигнала разделения фронтов
Функции контроля для шпинделя
Формат: %x
Ввод: Бит 0 - шпиндель
0: Контроль не активирован
1: Контроль активен
Ввод: 0 - Не имеет функции
Амплитуда сигнала датчика
Амплитуда сигнала разделения фронтов
Обозначение осей
Формат: XYZABCUVWxyzabcuvwВвод:Символы 1 - 9 соответствуют осям 1-9
Биты 0-8 соответствуют осям 1-9
(Заглавные –оси NC,строчные - PLC)
Диапазон перемещения 1
Обозначение осей для диапазона перемещения 1
Диапазон перемещения 2
Обозначение осей для диапазона перемещения 2
Диапазон перемещения 3
Обозначение осей диапазона перемещения 3
Привязка входов датчика положения к осям
Ввод: 0: Нет входа с датчика положения
1 - 6: вход датчика положения на X1 - X6
35-38:вход датчика положения на X35-X38
Краткий обзор станочных параметров
Версия
ПО
Режим
RESET
Страни
ца
PLC
RUN
6-9
6-9
PLC
RUN
6-9
PLC
RUN
6-4
6-22
RESET
6-10
6-4
4 – 11
MP
MP111
MP111.0
MP111.1
Функция и ввод
Версия ПО
Режим
Вход датчика положения для шпинделя / шпинделей 280 474-03
Ввод: 0: Нет входа с датчика положения
1 - 6: вход датчика положения на X1-X6
35 - 38: вход датчика положения на X35 - X38
Вход датчика положения для первого шпинделя
Вход датчика положения для для второго шпинделя
Страни
ца
6-13
6-136
MP112.0-8 Привязка входов датчика скорости к осям.
Ввод: 0: Нет входа с датчика скорости
15 - 20: вход датчика скорости на X15 - X20
62 - 64: вход датчика скорости на X62 - X64
280 474-03
6-10
MP113
MP113.0
280 474-03
6-13 6138
MP113.1
Датчик скорости для шпинделя / шпинделей
Вход датчика скорости для первого шпинделя
Ввод: 0: Нет входа с датчика скорости
15 - 20: вход датчика скорости на X15 - X20
60: вход датчика скорости на X60
(только для LE со шпинделем DSP )
62 - 64: вход датчика скорости на X62 - X64
Вход датчика скорости для второго шпинделя
Ввод: 0: Нет входа с датчика скорости
15 - 20: вход датчика скорости на X15 - X20
62 - 64: вход датчика скорости на X62 - X64
4 - 12 HEIDENHAIN
Техническое руководство
TNC 426, TNC 430
MP
Функция и ввод
MP115.0
Вход с датчика положения 1 Vpp или 11 µApp
Формат: %xxxxxxxxxx
Ввод: Бит 0 - 5: входы датчиков положения на X1 - X6
Бит 6 - 9: входы датчиков положения на X35 - X38
0: 1 Vpp
1: 11 µApp
MP115.1
Зарезервированный
Формат: %xxxxxxxxxx
Ввод: Введите %0000000000
MP115.2
Входная частота с датчиков положения
Формат: %xxxxxxxxxx
Ввод: Бит 0 - 5:входы датчиков на X1-X6
Бит 6 - 9: входы датчиков на X35 - X38
Для 1 Vpp:
0: 50 кГц
1: 350 кГц
Для 11 µA pp: 0: 50 кГц
1: 150 кГц
MP120.0-8 Привязка выходов датчиков скорости к осям.
Ввод: 0: Неуправляемая ось
A1 - A6: Аналоговый выход 1 - 6 в разъеме X8
A7 - A13: Аналоговый выход 7 - 13 в разъеме X9
D1 - D6: Цифровые оси 1 - 6
MP120.0-8 Привязка выходов датчиков скорости к осям.
Ввод: 0: Неуправляемая ось
1 - 6: Аналоговый выход 1 - 6 в разъеме X8
7 - 13: Аналоговый выход 7 - 13 в разъеме X9
51 - 59: Цифровые оси 51 - 59
MP121
Выход заданной скорости шпинделя
Ввод: 0: Неуправляемый шпиндель
A1 - A6 или 1 - 6: Аналоговые выходы 1 – 6 в
разъеме X8
A7 - A13 или 7 - 13: Аналоговые выходы 7 - 13 в
разъеме X9
S1: Цифровой шпиндель
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
280 47401
Страни
ца
6-8
6-11
RESET
280 47401
RESET
6-11
RESET
6-13
4 – 13
MP
Функция и ввод
MP121
Выдача команды заданной скорости шпинделя /
шпинделей
Выдача команды заданной скорости первого шпинделя.
Ввод: 0: Неуправляемый шпиндель
1 - 6: Аналоговый выход 1 - 6 в разъеме X8
7 - 13: Аналоговый выход 7 - 13 в разъеме X9
51 – 59, 61: Цифровой выход на X51-X59, X61
Выдача команды заданной скорости второго шпинделя.
Ввод: 0: Неуправляемый шпиндель
1 - 6: Аналоговый выход 1 - 6 в разъеме X8
7 - 13: Аналоговый выход 7 - 13 в разъеме X9
51 - 59: Цифровой выход на X51 - X59
Направление счета выходных сигналов датчика
положения
Формат: %xxxxxxxxx
Ввод: Биты 0 - 8 представляют оси 1 - 9
0: Положительное
1: Отрицательное
Расстояние для числа периодов сигнала в MP332
Ввод: 0.0001 – 99.999.9999 [мм] или [град]
Число периодов сигнала для расстояния в MP331
Ввод: от 1 до 16 777 215
Число периодов сигнала между референтными метками
для датчиков с дистанционно-кодированными
референтными метками
Ввод: 1 - 65 535
0: 1000
Коэффициент для внешней интерполяции
Ввод: 0 - 99
0 = 1: Нет внешней интерполяции
Обозначение клавиш осей IV и V
Ввод: обозначение осей
–wvucbazyxWVUCBAZYX
клавиша оси IV
клавиша оси V
Муфта с V-образным зубом для осей от 1 до 9 (муфта
Хирта )
Ввод: 0: Нет муфты Хирта,
1: Муфта Хирта
MP121.0
MP121.1
MP210
MP331.0-8
MP332.0-8
MP334.0-8
MP340.0-8
MP410
MP410.3
MP410.4
MP420.0-8
MP430.0-8
4 – 14
Задание шага для муфты Хирта
Ввод: 0.0000 - 30.0000 [град]
HEIDENHAIN
Техническое руководство
Версия ПО
Режим
280 474-01
RESET
Страни
ца
6-13
RESET
6-8
PLC
REF
PLC
REF
280 474-09
PLC
6-7
280 474-13
280 474-01
6-7
RESET
PLC
6-4
RESET
PLC
6-323
RESET
PLC
6-323
6-7
6-7
TNC 426, TNC 430
MP
Функция и ввод
MP710.1-8 Компенсация люфта осей 1 - 9
Ввод: от -1.0000 до +1.0000 [мм] или [град]
MP711.0-8 Амплитуда выбросов при круговом движении (только
аналог)для осей 1 - 9
Ввод: от -1.0000 до +1.0000 [мм] (цифровой привод: 0)
MP712.0-8 Значение компенсации за время цикла контура управления
осей 1 – 9 Ввод: от 0.000000 до 99.999999 [мм] (цифровой:
0)
MP715.0-8 Высота пиков при круговом движении(аналоговые оси) для
осей 1 – 9 Ввод: от -1.0000 до +1.0000[мм](цифровой:0)
MP716.0-8 Значение компенсации за время цикла контура управления
осей 1 – 9 Ввод:от 0.000000 до 99.999999 [мм] (цифровой:0)
MP720.0-8 Компенсация линейной ошибки осей 1 - 9
Ввод: от -1.000 до +1.000 [мм / м.]
MP730
Выбор компенсации ошибки оси
Формат: %xxxxxxxxx Ввод: Биты 0-8 представляют оси 1 - 9
0: Компенсация линейной ошибки оси
1: Компенсация нелинейной ошибки оси
MP750.0-8 Люфт в осях 1 - 9
Ввод: от -1.0000 до +1.0000 [мм] или [град]
MP752.0-8 Время компенсация люфта в осях 1 - 9
Ввод: от 0 до 1000 [ms]
MP810.0-8 Режим индикации для вращательных осей и
вспомогательные PLC оси 1 - 9
Ввод: от 0.0000 до 99 999.9999 [град]
0: Индикация +/-99 999.9999;
Программируемые концевики активны
1: Индикация разности;
Программируемые концевики не активны
MP850.0-8 Синхронизированные оси
Вход: 0: Ведущая ось
1: Подчиненная ось к оси 1
2: Подчиненная ось к оси 2
3: Подчиненная ось к оси 3
4: Подчиненная ось к оси 4
5: Подчиненная ось к оси 5
6: Подчиненная ось к оси 6
7: Подчиненная ось к оси 7
8: Подчиненная ось к оси 8
9: Подчиненная ось к оси 9
Апрель 2000
Краткий обзор станочных параметров
Версия ПО
Режим
PLC
Страни
ца
6-29
PLC
RUN
6-40
PLC
RUN
6-40
PLC
RUN
PLC
RUN
PLC
6-40
PLC
6-31
PLC
6-30
PLC
6-30
PLC
REF
6-182
PLC
6-61
6-40
6-31
4 – 15
MP
Функция и ввод
MP855.0-8
Контроль синхронизации осей 1 – 9. Ввод: от 0 до 100.0000
[мм]0: Контроль не активен
MP860.0-8 Данные синхронизации управления осей 1 - 9
Ввод: 0: Данные положения после включения
1: Данные в референтных точках
MP860.0-8 Данные синхронизации управления осей 1 – 9
Ввод: 2: Ось с зависимым моментом
MP910.0-8 Положительные программируемые конечные выключатели,
диапазон 1 (значение по умолчанию,установка после включения
питания от PLC).Ввод: от-99 999.9999 до +99 999.9999 [мм] или
[град]
MP911.0-8 Положительные программируемые конечные выключатели,
диапазон 2. Ввод: от-99 999.9999 до +99 999.9999 [мм] или [град]
MP912.0-8 Положительные программируемые конечные выключатели,
диапазон 3. Ввод: от-99 999.9999 до +99 999.9999 [мм] или [град]
MP920.0-8 Отрицательные программируемые конечные выключатели,
диапазон 1 (значение по умолчанию,установка после включения
питания от PLC). Ввод: от-99 999.9999 до +99 999.9999 [мм] или
[град]
MP921.0-8 Отрицательные программируемые конечные выключатели,
диапазон 2. Ввод: от-99 999.9999 до +99 999.9999 [мм] или [град]
MP922.0-8 Отрицательные программируемые конечные выключатели,
диапазон 3. Ввод: от-99 999.9999 до +99 999.9999 [мм] или [град]
MP950.0-8
Точка отсчета для позиционирования кадров с M92 для осей 1 –
9.Вход: от-99 999.9999 до +99 999.9999 [мм] или [град]. Значения
относительно исходных точек станка
MP951.0-8 Имитация позиции смены при сканировании кадра с TOOL CALL
для осей 1 – 9. Ввод: -99 999.9999 - +99 999.9999[мм] или [град]
MP960.0-8 Нуль станка для осей 1 – 9. Ввод: от-99 999.9999 до +99 999.9999
[мм] или [град]. Значения относительно опорной точки линейки
MP1010.0-8 Быстрый ход для осей 1 - 9
Ввод: 10 - 300 000 [мм / мин]
MP1020.0-8 Ручная подача для осей 1 - 9
Ввод: 10 - 300 000 [мм / мин]
MP1030.0-8 Зона “ в позиции“. Ввод: 0.0001 - 2.0000 [мм]
4 - 16 HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC
Страни
ца
PLC
6-62
280 47404 PLC
PLC
6-67
PLC
6-19
PLC
6-19
PLC
6-19
PLC
6-19
PLC
6-19
PLC
RUN
6-174
PLC
RUN
PLC
REF
PLC
6-229
PLC
6-95
PLC
6-122
6-62
6-19
6-74
6-95
TNC 426, TNC 430
MP
Функция и ввод
MP1040
Аналоговые оси: Полярность заданного напряжения.
Цифровые оси: Алгебраический знак заданной скорости.
Формат: %xxxxxxxxx
Ввод: Биты 0 - 8 соответствуют осям 1 - 9
0: Положительное; 1: Отрицательное
Аналоговые оси: напряжение быстрого хода осей 1 – 9.
Ввод: от 1.000 до 9.000 [v]
Цифровые оси: Без функции, ввод: 1
Ускорение для осей 1 - 9
Ввод: от 0.001 до 20.0 [m/s2]
Радиальное ускорение
Ввод: от 0.001 до 5.000 [m/s2]
Аналоговые оси: Интегральный коэффициент осей 1 – 9.
Ввод: от 0 до 65 535;Цифровые:0
Максимальный допустимый рывок на пути инструмента.
Ввод: от 0.1 до 1000.0 [m/s]
Ограничение при рабочей подаче
Ограничение, начиная со скорости подачи из MP1092
Порог,от которого MP 1091.1 становится эффективным.
Ввод: 10 - 300 000 [мм / мин]
HSC фильтр.
Ввод: 0: HSC фильтр не активирован, 0.1 - 166.0: Частота
среза для HSC фильтра
Заданные значения фильтра
Ввод: 0: Одинарный фильтр, 1: Двойной фильтр
Допуск для контурных перемещений
Ввод: 0: Нет заданного значения фильтра
0.001 - 3.000 [мм]: допуск на контурных перемещениях
Максимально-допустимый рывок (одиночный/HSC
фильтр).
Ввод: от 1 до 1000 [m/s]
280 476-xx: от 0.1 до 1000 [m/s]
Максимально допустимый рывок (двойной/HSC фильтр).
Ввод: от 1 до 1000 [m/s]
280 476-xx: от 0.1 до 1000 [m/s]
MP1050.0-8
MP1060.0-8
MP1070
MP1080.0-8
MP1090
MP1090.0
MP1090.1
MP1092
MP1094
MP1095
MP1096
MP1097.0-8
MP1098.0-8
Апрель 2000
Краткий обзор станочных параметров
Версия ПО
Режим
Страни
ца
6-8
PLC
6-95
PLC
6-88
PLC
RUN
PLC
RUN
PLC
RUN
6-113
PLC
RUN
280 474-07
6-88
PLC
RUN
PLC
RUN
6-88
PLC
RUN
6-88
PLC
RUN
6-88
6-112
6-88
6-88
6-88
4 – 17
MP
Функция и ввод
MP1099
Минимальная конфигурация фильтра
Ввод: от 0 до 20
MP1099.0
Минимальная конфигурация одиночного фильтра (MP1095 = 0)
MP1099.1
Минимальная конфигурация для двойного фильтра (MP1095 = 1)
MP1110.0-8 Контроль останова для осей 1-9
Ввод: от 0.0010 до 30.0000 [мм]
MP1140.0-8 Порог, от которого контроль перемещения является
эффективным для осей от 1 до 9
Ввод: Аналоговые оси:от 0.030 до 10.000 [V]
Цифровые оси:от 0.030 до 10.000 [1000 мин.]
[Аварийное рассогласование]
MP1150
Время задержки для стирания номинального скоростного
значения [отключения остаточного напряжения] при сообщении
об ошибке: EXCESSIVE SERVO IN <Axis>[Ошибка
позиционирования]
Ввод:от 0 до 65.535 [s], Рекомендуемый: 0s
MP1150
Контроль позиционирования
MP1150.0
Время задержки для стирания заданного значения скорости со
сбросом сообщения об ошибке
Ввод:от 0 до 65.535 [s], Рекомендуемый: 0s
MP1150.1
Период времени, когда функция контроля должна оставаться
после установки быстрого входа PLC, определенного в
MP4130.0.
Ввод:от 0 до 65.535 [s],Рекомендуемый: от 0.2 до 0.5
MP1150.2
Минимальный период времени,когда контрольные функции
остаются эффективными по истечению времени из MP1150.1
Ввод:от 0 до 65.535 [s]
MP1220
Аналоговые оси: автоматический циклический ввод коррекции
[компенсация ЦАП]
Ввод:от 0 до 65.535 [s], 0:-нет коррекции
MP1320
Направление при выезде в нуль станка
Формат: %xxxxxxxxx
Ввод: Биты 0 - 8 представляют оси 1 – 9
0: положительное направление
1: отрицательное направление движения
MP1330.0-8 Скорость при выезде в нуль станка по осям 1-9
Ввод: от 80 до 300 000 [мм / м.]
4 – 18
HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC
RUN
Страни
ца
PLC
6-122
PLC
RUN
6-121
PLC
RUN
6-119
28047601
PLC
RUN
6-120
Удалено
из NC в
28047407
PLC
6-112
PLC
RUN
6-74
TNC 426, TNC 430
6-88
6-74
MP
Функция и ввод
MP1331.0-8 Скорость для съезда с конечного выключателя осей 1-9
[только для круговых датчиков, ]
Ввод: от 80 до 500 [мм / м.]
MP1340.0-8 Последовательность выезда в исходное
Ввод:
0 нет оценки исходного
1: Ось X 2: Ось Y 3: Ось Z 4: Ось 4
5: Ось 5 6: Ось 6 7: Ось 7 8: Ось 8
MP1350.0-8 Тип измерителя для выезда в исходное
Ввод: 0: Датчик положения с дистанционно кодированными
референтными точками [старая подпрограмма]
1: Датчик положения с одной референтной точкой
2: Специальный тип (измерение длины датчиком ROD)
3: Датчик положения с дистанционно кодированными
референтными точками [новая подпрограмма]
4: Датчик положения с двумя референтными точками
5: Датчик с интерфейсом EnDat
MP1390
Предуправление в режимах:
-POSITIONING WITH MANUAL DATA INPUT
-PROGRAM RUN SINGLE BLOCK
-PROGRAM RUN FULL SEQUENCE
Ввод: 0: по скорости, 1: по рассогласованию
MP1391
Предуправление в режимах MANUAL и HANDWEEL
Формат: %xxxxxxxxx
Биты 0 - 8 представляют оси 1 – 9
Ввод: 0: по рассогласованию
1: по скорости
MP1392
Предуправление в режимах:
-POSITIONING WITH MANUAL DATA INPUT
-PROGRAM RUN SINGLE BLOCK
-PROGRAM RUN FULL SEQUENCE
Формат: %xxxxxxxxx
Биты 0 - 8 представляют оси 1 – 9
Ввод: 0: по рассогласованию
1: по скорости
MP1410.0-8 Контроль положения с предуправлением скоростью для осей
1-9
Ввод: от 0.0010 до 30.0000 [мм]
Рекомендуемый: 0.5 мм
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
RUN
Страни
ца
PLC
REF
6-74
PLC
REF
6-75
6-74
Исключен 6-90
о в ПО
280474-07
PLC
RUN
PLC
6-42
280474-07 6-91
PLC
PLC
4 - 19
6-119
MP
Функция и ввод
MP1420.0-8 Контроль положения с предуправлением скоростью
[Аварийный останов] для осей 1-9
Ввод: от 0.0010 до 30.0000 [мм]
Рекомендуемый: 2 мм
MP1510.0-8 Кv-фактор для предуправления скоростью по осям 1-9
Ввод: от 0.100 до 20.000 [(м. / мин) / мм]
MP1511.0-8 Коэффициент компенсации трения покоя для осей 1-9
Ввод: от 0 до 16 777 215 [s]
MP1512.0-8 Суммарный предел компенсации трения покоя для осей 1-9
Ввод: от 0 до 16 777 215 [количество шагов]
MP1513.0-8 Суммарный предел компенсации трения покоя для осей 1-9
Ввод: от 0 до 300 000 [мм / м.]
MP1515.0-8 Кv-фактор для предуправления скоростью по осям 1-9 ,
действующий после М105
Ввод: от 0.100 до 20.000 [(м. / мин) / мм]
MP1710.0-8 Контроль положения при работе с рассогласованием
[стираемая ошибка слежения] для осей 1-9
Ввод: от 0.0000 до 300.0000 [мм]
Рекомендуемый: 1,2 · [ошибка слежения]
MP1720.0-8 Контроль положения для работы с рассогласованием
[Аварийный останов]
Ввод: от 0.0000 до 300.0000 [мм]
Рекомендуемый: 1,4 · [ошибка слежения]
MP1810.0-8 Кv-фактор при работе с рассогласованием для осей 1-9
Ввод: от 0.100 до 20.000 [(м. / мин) / мм]
MP1815.0-8 Кv-фактор при работе с рассогласованием для осей 1-9,
действующий после М105
Ввод: от 0.100 до 20.000 [(м. / мин) / мм]
MP1820.0-8 Множитель для Кv-фактора [после излома характеристики]
для осей 1-9
Ввод: : от 0.001 до 1.00000
MP1830.0-8 Точка излома характеристики для осей 1-9
Ввод: : от 0,000 до 100.000 [%]
4 – 20 HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC
Страни
ца
PLC
RUN
PLC
RUN
PLC
RUN
PLC
RUN
PLC
RUN
6-94
PLC
6-119
PLC
6-119
PLC
6-92
PLC
6-92
PLC
6-97
PLC
6-97
6-119
6-41
6-41
6-41
6-94
TNC 426, TNC 430
MP
Функция и ввод
MP2000
Тип привода подач
Ввод:0: Выдача команды заданной скорости
(аналоговая ось)
1: Выдача импульса тока (цифровая ось)
MP2001
Тип привода шпинделя
Ввод:0: Выдача команды заданной скорости
(аналоговый шпиндель)
1: Выдача импульса тока (цифровой шпиндель)
MP2020.0-5 Перемещение за оборот двигателя для осей 1-6
Ввод: Аналоговые оси: не используется
Цифровые оси: : от 0 до 100.000 [мм] или [град]
( Ввод в виде формулы также возможен.)
MP2100.0-8 Тип силового модуля для осей 1-9
Ввод: Название выбранного силового модуля
(введен в TNC)
MP2101
Модель силового модуля для шпинделя
Ввод: Название выбранного силового модуля
(введен в TNC)
MP2180
Частота PWM
Ввод: от 3000 до 7000 [Гц]
0 = 5000 Гц (для HEIDENHAIN инверторов)
MP2190
Напряжение постоянного тока в контуре
Ввод: от 0 до 10 000 [V]
MP2191
Торможение первого шпинделя при аварийной
остановке с контролем максимального тока
Ввод: 0: Торможение с контролем максимального тока
1: Торможение без контроля максимального тока
MP2200.0-8 Модель двигателя для осей 1-9
Ввод: Название выбранного двигателя
(введенного в TNC)
MP2201
Модель двигателя для шпинделя
Ввод: Название выбранного двигателя
(введенного в TNC)
MP2221
Контроль опорной точки датчика скорости шпинделя
Ввод: 0: Контроль включен
1: Контроль выключен
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
RESET
Страни
ца
6-382
6-382
6-121
6-385
6-385
280472-07 6-386
6-386
280474-03 6-151
6-385
6-385
280474-12 6-138
4 – 21
MP
Функция и ввод
Версия
ПО
Режим
Страни
ца
MP2302.0-8 Исходная величина для It контроля тока двигателей
6-126
подачи осей 1-9
Ввод: от 0 до 1000.000 [расчетный ток двигателя подачи]
0: It контроль выключенного двигателя
1: Расчетный ток двигателя [исходная величина]
MP2303
Исходная величина для It контроля тока двигателя
6-126
шпинделя осей 1-9
Ввод: от 0 до 1000.000 [расчетный ток двигателя подачи]
0: It контроль выключенного двигателя
1: Расчетный ток двигателя [исходная величина]
MP2312.0-8 Исходная величина для индикации использования
6-129
двигателей подачи осей 1-9
Ввод: от 0 до 1000.000 [расчетный ток двигателя подачи],
0 или 1:Исходное значение является расчетным током
двигателя
MP2313
Исходная величина для индикации использования
6-129
двигателя шпинделя
Ввод: от 0 до 1000.000 [расчетный ток двигателя],
0 или 1:Исходное значение является расчетным током
двигателя
MP2340.0-8 Скорость,с которой угол поля начинает смещаться в
6-386
синхронных двигателях осей 1-9
Ввод: от 0 до 100 000 [оборотов в минуту]
0: Нет смещения угла поля
MP2350.0-8 Максимальное смещение угла поля на синхронных
6-386
двигателях для осей от 1 до 9
Ввод: от 0 до 60 [град]
MP2360.0-8 Постоянная времени для торможения второго шпинделя
280474- 6-151
при аварийном останове
10
Ввод:от 0.01 до 5.00[s],0:функция неактивна
MP2361
Постоянная времени для торможения первого шпинделя
280474- 6-151
при аварийном останове
10
Ввод:от 0.01 до 5.00[s],0:функция неактивна
MP2391
Максимальная мощность для торможения первого
280474- 6-152
шпинделя при аварийном останове
10
Ввод: от 0.1 до 3000.0 [kW]
0: Тормозное усилие не ограничено.
MP2391.0
Соединение звездой
MP2391.1
Соединение треугольником
MP2393
Ограничение мощности двигателя шпинделя
280476- 6-145
Ввод:от 0.1 до 3000.0[kW],0:Нет ограничения
01
MP2393.0
Соединение звездой
MP2393.1
Соединение треугольником
4 – 22 HEIDENHAIN
Техническое руководство
TNC 426, TNC 430
MP
Функция и ввод
MP2400.0-8 Усиление для регуляторов тока осей 1-9 в состоянии покоя
Ввод: от 0.00 до 9 999.00 [V/A]
0: Регулятор блокирован
MP2401
Усиление для регулятора тока шпинделя в состоянии покоя
Ввод: от 0.00 до 9 999.00 [V/A]
0: Регулятор блокирован
MP2402.0-8 Усиление для регуляторов тока осей 1-9 при
максимальной скорости
Ввод: от 0.00 до 9 999.00 [V/A]
0: значение из параметра MP2400.x
MP2403
Усиление для регулятора тока шпинделя при
максимальной скорости
Ввод: от 0.00 до 9 999.00 [V/A]
0: значение из параметра MP2401
MP2421.0-1 Пропорциональный коэффициент для регулятора тока
шпинделя при соединении звездой и треугольником
Ввод: от 0.00 до 9 999.00 [VA]
MP2431.0-1 Интегральный коэффициент для регулятора тока шпинделя
при соединении звездой и треугольником
Ввод: от 0.00 до 9 999.00 [V/As]
MP2500.0-8 Пропорциональный коэффициент для регулятора скорости
осей 1 - 9
Ввод: от 0 до 100.000 [As]
MP2501.0-1 Пропорциональный коэффициент для регулятора скорости
шпинделя при соединении звездой и треугольником
Ввод: от 0 до 1000.000 [As]
MP2510.0-8 Интегральный коэффициент для регулятора скорости
осей 1-9
Ввод: от 0 до 30 000 [A]
MP2511.0-1 Интегральный коэффициент для регулятора скорости
шпинделя при соединении звездой и треугольником
Ввод: от 0 до 30 000 [A]
MP2512.0-8 Ограничение воздействия интегральной составляющей
регулятора скорости осей 1-9
Ввод: от 0.000 до 30.000[s](реально:0.1 2.0)
MP2520.0-8 Дифференциальный коэффициент регулятора скорости
осей 1-9
Ввод: от 0 до 1.0000 [As]
MP2521.0-1 Дифференциальный коэффициент для регулятора
скорости шпинделя при соединении звездой и
треугольником.
Ввод: от 0 до 1.0000 [As]
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
Страни
ца
6-110
6-165
6-110
6-165
6-165
6-165
PLC
6-102
PLC
6-164
PLC
6-102
PLC
6-164
PLC
6-42
6-105
PLC
6-103
PLC
6-164
4 – 23
MP
Функция и ввод
MP2530.0-8 PT2 Элемент задержки регулятора скорости
[2-я ступень]осей 1-9
Ввод: от 0 до 1.0000 [s]
MP2531.0-1 PT2 Элемент задержки второго порядка скорости первого
шпинделя для соединения звездой и треугольником
Ввод: от 0 до 1.0000 [s] 0: 0.001 [s]
MP2540.0-8 Заграждающий фильтр затухания для осей 1-9
Ввод: от 0.0 до 18.0 [dB]
MP2541
Заграждающий фильтр затухания
Ввод: от 0.0 до 18.0 [dB]
MP2550.0-8 Основная частота заграждающего фильтра для осей 1-9
Ввод: от 0.0 до 999.9 [Гц]
MP2551
Заграждающий фильтр для основной частоты
Ввод: от 0.0 до 999.9 [Гц]
MP2560.0-8 Фильтр нижних частот для осей 1 – 9
Ввод: 0: Нет фильтра нижних частот
1: 1-звенный фильтр нижних частот
2: 2-звенный фильтр нижних частот
MP2561
Фильтр нижних частот
Ввод: 0: Нет фильтра нижних частот
1: 1-звенный фильтр нижних частот
2: 2-звенный фильтр нижних частот
MP2600.0-8 Предуправление ускорением для осей 1 – 9
Ввод: от 0 до 1.000 [A/(U/s)]
MP2610.0-8 Компенсация трения на низкой скорости по осям 1-9
(эффективно только с предуправлением по скорости)
Ввод: от 0 до 30.0000 [A]
0: Нет компенсации(или ось аналоговая)
MP2612.0-8 Задержка компенсации трения осей 1 – 9
(эффективно только с предуправлением по скорости)
Ввод: от 0.0000 до 1.0000 [s] (типично: 0.015 s)
0: Нет компенсации трения (или ось аналоговая)
MP2620.0-8 Компенсация трения на расчетной скорости для осей 1-9
Ввод: от 0 до 30.0000 [А]
0: Нет компенсации трения (или ось аналоговая)
MP2630.0-8 Ток удержания для осей 1 - 9
Ввод: от -30.000 до +30.000 [А]
4 – 24
HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC
Страни
ца
PLC
6-164
PLC
6-104
PLC
6-164
PLC
6-104
PLC
6-164
PLC
28047407
6-103
PLC
28047407
6-164
PLC
6-105
PLC
6-43
PLC
6-43
PLC
6-43
PLC
6-105
6-104
TNC 426, TNC 430
MP
Функция и ввод
MP2800.0-5 Контроль перемещения по положению и скорости для
осей 1-6
Ввод: Аналоговые оси: нет ввода
Цифровые оси: от 0 до 99 999.999 [мм]
0: Нет контроля
MP2900.0-8 Согласование вращающего момента между ведущим и
ведомым механизмом для управления ведущим
моментом (ввод для ведомой оси)
Ввод: от -100.00 до +100.00 [Nm]
MP2910.0-8 Р-фактор для управления моментом ведущей-ведомой
оси (ввод для подчиненной оси)
Ввод: от 0.00 до 999.99 [1 / (Nm х мин)]
MP2920.0-8 Коэффициент переменного распределения
вращающего момента ведущей-ведомой оси(ввод для
подчиненной оси)
Ввод: от 0.000 до 100.000
1: Ведущая и подчиненная оси имеют идентичные
двигатели
MP2930.0-8 Отношение компенсации скорости к управлению
моментом вращения главной-подчиненной оси
(ввод для подчиненной оси)
Ввод: от -100.00 до +100.00 [%]
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
Страни
ца
6-121
280474-04 6-70
PLC
280474-04 6-70
PLC
280474-04 6-70
PLC
280474-04 6-70
PLC
4 – 25
MP
Функция и ввод
MP3010
Выдача скорости шпинделя и передаточного отношения
Ввод: 0: Нет выдачи числа оборотов шпинделя
1: Код скорости при смене числа оборотов
2: Код скорости при каждом запросе инструмента TOOL
CALL
3:Задание значения скорости всегда,сигнал смены ступени
(G)при смене скорости
4: Задание значения скорости всегда,сигнал смены ступени
(G)при каждом TOOL CALL
5:Заданное значение скорости без выдачи G
6:То же что 3,но с управлением шпинделя для ориентации
7: То же что 4,но с управлением шпинделя для ориентации
8: То же что 5,но с управлением шпинделя для ориентации
Функция аналогового выхода S,если MP3010 <3
Ввод: 0: Нет специальной функции
1: Напряжение пропорциональное текущей контурной
скорости подачи,зависит от MP3012
2: Напряжение определено через Модуль 9130.
3: Напряжение определено через функции M
(от M200 до M204)
Подача при выдаче аналогового напряжения 10V,
MP3011 = 1
Ввод: от 0 до 300 000 [мм / мин]
Опорная точка характеристики (скорость) для выдачи
аналогового напряжения с M202
Ввод: от 10 до 300 000 [мм / мин]
Опорная точка характеристики (напряжение) для выдачи
аналогового напряжения с M202
Ввод: от 0 до 9.999 [V]
Диапазон скоростей для выдачи S-функции
Формат: xxyyz
Xx: S код для минимальной скорости
Yy: S код для максимальной скорости
z: приращение скорости
Ввод: от 0 до 99 999
Останов осей для TOOL CALL S…
Ввод: 0:останов осей при TOOL CALL S…
1:нет останова осей при TOOL CALL S…
Нулевая скорость разрешена
Ввод: 0: S = 0 разрешена
1: S = 0 не разрешена
MP3011
MP3012
MP3013. X
MP3014. X
(X=0-11)
MP3020
MP3030
MP3120
4 – 26 HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC
RESET
Страни
ца
RESET
6-371
6-135
6-371
PLC
RUN
6-372
PLC
RUN
6-372
PLC
6-146
PLC
6-374
PLC
6-142
TNC 426, TNC 430
MP
Функция и ввод
MP3130
Полярность заданной скорости шпинделя
Ввод: 0:M03 положительная,M04 отрицательная
1: M03 отрицательная, M04 положительная
2: M03 и M04 положительная
4: M03 и M04 отрицательная
MP3140
Направление счета выходных сигналов датчика
положения шпинделя
Ввод: 0: Положительное направление с M03
1: Отрицательное направление с M03
MP3142
Число штрихов датчика положения шпинделя
Ввод: от 100 до 9 999 (штрихов)
MP3143
Способ установки датчика шпинделя
Ввод: 0:датчик непосредственно на шпинделе
1:с передачей (МР3450.х и МР3451.х)
Импульс исходного на входе Х30.1
2:с передачей (МР3450.х и МР3451.х)
Импульс исходного отсоединен от Х30.1
3:то же,что 1,но оценивается второй импульс
MP3210.0-7 Заданное аналоговое напряжение расчетной скорости
шпинделя для ступеней 1-8
Ввод: от 0 до 100.000 [V]
Цифровой шпиндель: обороты двигателя на расчетной
скорости для ступеней 1-8
Ввод: от 0 до 100.000 [1000 rpm]
MP3240.1
Аналоговый шпиндель: минимальное заданное
напряжение
Ввод: от 0 до 9,999 [V]
Цифровой шпиндель:
Минимальная частота вращения двигателя
Ввод: от 0 до 9,999[1000 rpm]
MP3240.2
Аналоговый шпиндель:Напряжение качания при
переключении ступеней(M4009/M4010)
Ввод: от 0 до 9,999[V]
Цифровой шпиндель:
Обороты двигателя при переключении ступеней
(M4009/M4010)
Ввод: от 0 до 9,999[1000 rpm]
MP3310
Ограничение корректора скорости шпинделя
Ввод: от 0 до 150 [%]
MP3310.0
Верхний предел
MP3310.1
Нижний предел
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
RUN
Страни
ца
PLC
RUN
6-141
PLC
RUN
PLC
RUN
6-136
PLC
RUN
6-142
PLC
RUN
6-142
PLC
RUN
6-143
PLC
RUN
6-144
6-141
6-136
4 - 27
MP
Функция и ввод
MP3411.0-7 Наброс сигнала шпинделя с M03 и M04
для ступеней 1-8
Ввод: Аналоговые оси: от 0 до 1.999 [V/ms]
Цифровые оси:от 0 до 1.999[(1000 rpm) / MS]
MP3412
Множитель для MP3411.X
Ввод: от 0.000 до 1.999
MP3412.1
Множитель для MP3411 при ориентации шпинделя
Ввод: от 0 до 1.999
MP3412.2
Множитель для MP3411 при нарезании резьбы метчиком
Ввод: от 0 до 1.999
MP3412.3
Множитель для MP3411 при нарезании резьбы метчиком
без компенсирующего патрона
Ввод: от 0 до 1.999
MP3415
Время разгона – замедления шпинделя
MP3415.0
Время разгона – замедления шпинделя при M03,
M04 и M05
MP3415.1
Время разгона – замедления [наброс] при ориентации
шпинделя
Ввод: от 0 до 1000 [ms]
MP3415.2
Время разгона – замедления [наброс] при нарезании
резьбы метчиком
Ввод: от 0 до 1000 [ms]
MP3415.3
Время разгона – замедления [наброс] при нарезании
резьбы метчиком без компенсирующего патрона
Ввод: от 0 до 1000 [ms]
MP3420
Зона позиционирования для шпинделя
Ввод: от 0 до 360.0000 [град]
MP3430
Отклонение метки исходного от требуемого положения
(предустановка шпинделя)
Ввод: от 0 до 360.0000 [град]
MP3440.0-7 Кv-коэффициент при ориентации шпинделя
для ступени 1-8
Ввод: от 0.1 до 10 [(1000 град/ мин)/ град]
MP3450.0-7 Обороты датчика шпинделя для ступеней 1-8
Ввод: от 0 до 255
0:-датчик непосредственно на шпинделе
MP3451.0-7 Число оборотов датчика шпинделя для ступеней 1-8
Ввод: от 0 до 255
0:-датчик непосредственно на шпинделе
4 - 28 HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC
RUN
Страни
ца
PLC
RUN
6-140
6-140
6-154
6-159
6-163
PLC
RUN
6-140
6-140
6-140
6-154
6-140
6-159
6-140
6-163
PLC
RUN
PLC
RUN
6-154
PLC
RUN
6-154
PLC
RUN
6-136
PLC
RUN
6-136
6-154
TNC 426, TNC 430
MP
Функция и ввод
MP3510.0-7
Расчетная скорость для ступеней 1-8
Ввод: от 0 до 99 999.999 [оборотов в минуту]
Максимальное число оборотов шпинделя для
ступеней 1-8
Ввод: от 0 до 99 999.999 [оборотов в минуту]
Скорость вращения,вызываемая маркером М4011
(вызов вращения со скоростью МР3520 и
направлением М4013)
Ввод: от 0 до 99 999.999 [оборотов в минуту]
Скорость для ориентации шпинделя
Ввод: от 0 до 99 999.999 [оборотов в минуту]
MP3515.0-7
MP3520.0
MP3520.1
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
RUN
PLC
RUN
Страни
ца
PLC
RUN
6-157
PLC
RUN
6-154
6-142
6-144
4 - 29
MP
Функция и ввод
MP4020
Совместимость PLC
Формат: %xxxxxxxx
Ввод: Бит 5 –операции с одиночным или двойным
шпинделем
0: операция с одним шпинделем
1: операция с двумя шпинделями
Бит 6: зарезервирован
Бит 7: передача значений от входов Pt 100
0: прием изменения значений в 1 К/s.
1: прием результатов немедленно
Совместимость с PLC TNC 415 / TNC 425
Формат: %xxxxx
Ввод: Бит 0 - конвертирует слова (W1024 и далее) в
маркеры,
Бит 1 - конвертирует маркеры (4000 и далее) в маркеры
(2000 и далее)
Бит 2 - конвертирует конфигурационные биты из MP4310 в
маркеры (M2192-M2239 и M3200 - M3263)
Бит 3 - расположение маркеров ошибок
Бит 4 - энергонезависимые маркеры в диапазоне M1000 M1999
MP4030
Назначение физических PL логическими
Ввод: 0: Первый логический PL
1: Второй логический PL
2: Третий логический PL
3: Четвертый логический PL
MP4030.0 Первый физический PL
MP4030.1 Второй физический PL
MP4030.2 Третий физический PL
MP4030.3 Четвертый физический PL
MP4060.0- Расстояние для смазки осей 1 - 9
8
Ввод: от 0 до 99 999.9999 [мм] или [град]
MP4070
Компенсация в цикле PLC путевой ошибки оси
Ввод: от 0.0001 до 0.005 [мм]
MP4110.0- Предустановка таймеров T0-T47
47
Ввод: от 0 до 65 535 [времен PLC циклов]
MP4120.0- Задание счетчиков PLC C0 - C31
31
Ввод: от 0 до 65 535 [PLC циклов] (21ms)
MP4130
Цифровое обозначение быстрых входов PLC
Ввод: от 0 до 255 [номер входа PLC]
4 – 30
HEIDENHAIN
Техническое руководство
Версия
Страни
ПО
ца
Режим
280474-03 6-168
280474-07 6-320
RESET
6-320
280476-01 6-314
PLC
PLC
RUN
PLC
RUN
PLC
RUN
PLC
RUN
6-20
6-38
7-17
7-19
7-20
TNC 426, TNC 430
MP
Функция и ввод
MP4130.0
Номер входа PLC для выключения контрольных
функций
Ввод: от 0 до 255 [номер входа PLC]
Если Вы используете I32, введите следующие
значения: до 280 474-11: MP4130.0 = 159
От 280 474-12: MP4130.0 = 32
От 280 476-01: MP4130.0 = 32
6-118
MP4130.2
MP4130.3
MP4130.4
MP4130.5
MP4131.0
Быстрый PLC-вход установки маркера M4590
Быстрый PLC-вход установки маркера M4591
Быстрый PLC-вход установки маркера M4592
Быстрый PLC-вход установки маркера M4593
Критерий вызова быстрых PLC входов для
выключения контрольных функций
Ввод: 0: Активация низким уровнем
1: Активация высоким уровнем
7-20
MP4131.2-5
Условие для активации быстрых PLC входов
Ввод: 0: Активация низким уровнем
1: Активация высоким уровнем
7-20
MP4210.0-47
Числовые значения для PLC (D768 - D956)
Ввод: от -99 999.9999 до 99 999.9999
Числовые значения для PLC(W960-W974)
Числовые значения для PLC (Модуль 9032)
Числовые значения для PLC (Модуль 9032)
Числовые значения для PLC (W976 – W988)
Формат: $0000
6-157
Краткий обзор станочных параметров
4 - 31
MP4220.0-8
MP4230.0-31
MP4231.0-31
MP4310.0-6
Апрель 2000
Версия
ПО
Режим
Страни
ца
6-118
MP
Функция и ввод
MP5000
Блокировка интерфейсов данных
Ввод: 0: нет блокировки интерфейсов
1: RS-232-C/V.24 блокирован
2: RS-422/V.11 блокирован
MP5020
Конфигурация интерфейса данных
Формат: %xxxxxxxx
Ввод: Бит 0: 0 = 7 информационных разрядов, 1 = 8
информационных разрядов
Бит 1:
0 = любой СИМВОЛ КОНТРОЛЯ БЛОКА (BCC),
1 = СИМВОЛ КОНТРОЛЯ БЛОКА - не управляющий
символ
Бит 2:
0 = останов передачи по RTS не активный,
1 = активный
Бит 3:
0 = останов передачи по DC3 не активный,
1 = активный
Бит 4:
0 = четное количество символов,
1 = количество символов нечетное
Бит 5:
0 = символьная четность не требуется,
1 = четность требуется
Бит 6 = 0, Бит 7 = 0: 1 стоповый бит
Бит 6 = 1, Бит 7 = 0: 2 стоповых бита
Бит 6 = 0, Бит 7 = 1: 1 стоповый бит
Бит 6 = 1, Бит 7 = 1: 1 стоповый бит
MP5020.0
MP5020.1
MP5020.2
MP5030
Рабочий режим EXT1
Рабочий режим EXT2
Рабочий режим EXT3(PLC)
Протокол передачи данных
Ввод: 0 = стандартный протокол передачи данных
1 = передача по блокам
2 = без протокола (только для MP5030.2)
MP5030.0
MP5030.1
MP5030.2
Рабочий режим EXT1
Рабочий режим EXT2
Рабочий режим EXT3 (PLC)
4 - 32
HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC
RUN
Страни
ца
PLC
CN123
RUN
8-16
PLC
CN123
RUN
8-16
8-13
TNC 426, TNC 430
MP
Функция и ввод
MP5040
Скорость передачи данных в рабочем режиме
EXT3 (передача данных через PLC)
Ввод:
0: 110 бод
1: 150 бод
2: 300 бод
3: 600 бод
4: 1200 бод
5: 2400 бод
6: 4800 бод
7: 9600 бод
8: 19200 бод
9: 38400 бод
10: 57600 бод
11: 115200 бод
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
RUN
Страни
ца
8-28
4 - 33
MP
Функция и ввод
MP6010
Выбор измерительного щупа
Ввод: 0: Сенсорный щуп с передачей данных по
кабелю
1: Сенсорный щуп с передачей данных
инфракрасным сигналом
Скорость при измерении переключающим щупом
Ввод: от 1 до 3000 [мм / мин]
Максимальный диапазон измерений
Ввод: от 0.001 до 99 999.9999 [мм]
Установка зазора в точке измерения
Ввод: от 0.001 до 99 999.9999 [мм]
Ускоренная подача цикла измерения
Ввод: от 10 до 20 000 [мм / мин]
М-функция для измерения от противоположных
направлений
Ввод: -1: Ориентация шпинделя от NC
0: Функция неактивна
От 1 до 88: функции M для ориентации шпинделя
через PLC
М-функция для ориентации щупа перед каждым
циклом измерения
Ввод: -1: Ориентация шпинделя от NC
0: Функция неактивна
От 1 до 88: Номер функции M
Угол ориентации
Ввод: от 0 до 359.9999 [град]
Минимальная разность между текущим значением угла
шпинделя и МР6162 перед остановом при ориентации
Ввод: от 0 до 3.0000 [град]
Число измерений на запрограммированном
расстоянии(в кадре с измерительным щупом)
Ввод: от 1 до 3
Допуск при программировании измерения
( MP6170 > 1)
Ввод: от 0.002 до 0.999 [мм]
Координата Х центра кольцевого калибра для
измерительного цикла 2 относительно исходной точки
станка
Ввод: от 0 до +99 999.9999 [мм]
Диапазон перемещения 1
Диапазон перемещения 2
Диапазон перемещения 3
MP6120
MP6130
MP6140
MP6150
MP6160
MP6161
MP6162
MP6163
MP6170
MP6171
MP6180
MP6180.0
MP6180.0
MP6180.0
4 – 34
HEIDENHAIN
Техническое руководство
Версия ПО
Режим
PLC
CN123
Страни
ца
6-275
PLC,CN123
RUN
PLC,CN123
RUN
PLC,CN123
RUN
PLC,CN123
RUN
PLC,CN123
RUN
6-278
280474-08
PLC,CN123
RUN
6-278
PLC,CN123
RUN
280474-08
PLC,CN123
RUN
PLC,CN123
RUN
6-279
PLC,CN123
RUN
6-282
280 472-05
PLC,CN123
6-281
6-278
6-278
6-278
6-281
6-279
6-282
TNC 426, TNC 430
MP
Функция и ввод
MP6181
Координата У центра кольцевого калибра для
измерительного цикла 2 относительно исходной точки
станка
Ввод: от 0 до +99 999.9999 [мм]
Диапазон перемещения 1
Диапазон перемещения 2
Диапазон перемещения 3
Координата Z центра кольцевого калибра для
измерительного цикла 2 относительно исходной точки
станка
Ввод: от 0 до +99 999.9999 [мм]
Диапазон перемещения 1
Диапазон перемещения 2
Диапазон перемещения 3
Расстояние от нижней точки кольца до верхней
плоскости при калибровке
Ввод: от +0.001 до +99 999.9999 [мм]
MP6181.0
MP6181.1
MP6181.2
MP6182
MP6182.0
MP6182.1
MP6182.2
MP6185
Апрель 2000
Краткий обзор станочных параметров
Версия ПО Страни
Режим
ца
280 472-05 6-281
PLC, CN123
280 472-05 6-281
PLC, CN123
280 472-05 6-281
PLC, CN123
4 – 35
MP
Функция и ввод
MP6200
Выбор переключающего или измерительного щупа
(только для опции "Оцифровка с измерительным
щупом")
Ввод: 0:Выбор переключающего (сенсорного) щупа
(например. TS 220)
1: Измерительный щуп
Число касаний в нормальном направлении в секунду
Ввод: от 0 до 65.535 [1/s]
Расстояние для смазки оси измерения в конце цикла
Ввод: от 0.000 до 999.999 [мм]
Время,по истечению которого ось измерения должна
быть смазана
Ввод: от 0 до 65 535 [мин]
Скорость подачи в нормальном направлении
Ввод: от 0 до 1 000 [мм / мин]
MP6210
MP6220
MP6221
MP6230
MP6240
MP6260
MP6270
4 – 36
Версия ПО Страни
Режим
ца
PLC, CN123 6-275
PLC, CN123 6-289
RUN
PLC, CN123 6-291
RUN
PLC, CN123 6-291
RUN
PLC, CN123 6-289
RUN
Амплитуда отклонения наконечника щупа
Ввод: от 0 до 10 000 [мм]
Выдача М90 в кадрах с оцифровкой данных
Ввод: 0: Нет выдачи M90
1: Выдача M90 в каждом кадре NC программы
Округление десятичных разрядов
Ввод: 0: Выдача шагов 0.001 мм (1 мкм)
1: Выдача шагов 0.01 мм (10 мкм)
2: Выдача шагов 0.0001 мм (0.1 мкм)
PLC, CN123 6-289
RUN
PLC, CN123 6-289
RUN
HEIDENHAIN
TNC 426, TNC 430
Техническое руководство
PLC, CN123 6-289
RUN
MP
Функция и ввод
MP6310
Глубина отклонения наконечника
(измерительный щуп)
Ввод: от 0.1000 до 2.0000 [мм]
MP6320
Подсчет выходных сигналов (измерительный щуп)
Формат: %xxx
Ввод: Биты от 0 до 2 представляют оси X - Z
0: Положительное направление
1: Отрицательное
MP6321
Смещение центра при калибровке измерительного
щупа
Ввод: 0: Калибровка с измерением смещения
центра
1: Калибровка без измерения смещения
центра
MP6322.0-2 Назначение измерительных осей по отношению к
станочным осям X,Y,Z
Ввод: 0: Измерительная ось X
1: Измерительная ось Y
2: Измерительная ось Z
MP6330
Амплитуда отклонения наконечника щупа
(измерительный щуп)
Ввод: от 0.1 до 4 000 [мм]
MP6350
Подача при позиционировании в точку MIN и
приближении к контуру
(измерительный щуп)
Ввод: от 1 до 3 000 [мм / мин]
MP6360
Скорость подачи измерительного щупа
Ввод: от 1 до 3 000 [мм / мин]
MP6361
Ускоренная подача в цикле измерения
Ввод: от 10 до 20 000 [мм / мин]
MP6362
Понижение подачи при отклонении измерительного
щупа в сторону
Ввод: 0: понижение скорости подачи не активно
1: понижение скорости подачи активировано
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC,
CN123
Страни
ца
CN123
6-297
CN123
6-282
6-297
CN123
6-297
CN123
6-297
CN123
6-297
CN123
6-297
6-279
6-297
CN123
PLC
CN123
6-296
6-297
4 – 37
MP
Функция и ввод
Версия
ПО
Режим
PLC
CN123
RUN
Страни
ца
MP6370
Радиальное ускорение при оцифровке с
измерительным щупом
Ввод: от 0.001 до 3 000 [m/s^2]
Рекомендуемая величина: 0.1
MP6390
Заданное окно линии контура
Ввод: от 0.1000 до 4.0000 [mm]
PLC
CN123
6-297
4 - 38
HEIDENHAIN
TNC 426, TNC 430
Техническое руководство
6-297
MP
Функция и ввод
MP6500
Измерение инструмента щупом ТТ130
Формат: %xxxxxxxxxxxx
Ввод: Бит 0
0: Циклы для измерения инструмента блокированы
1: Циклы для измерения инструмента разрешены
Версия
ПО
Режим
PLC
Страни
ца
6-275
6-298
6-299
6-302
6-304
Бит 1 0: Разрешение измерения радиуса инструмента.
Измерение длины инструмента с вращением шпинделя
1: Измерение радиуса инструмента и отдельных
зубьев блокировано
Бит 2 0: Измерение длины инструмента с вращением
шпинделя (бит 1=1)
1: Измерение длины инструмента с вращением
шпинделя, только, если радиус инструмента
предварительно (TT:R-OFFS) был введен в таблицу
инструмента.
Бит 3 0: Измерение инструмента с ориентацией шпинделя
1: Измерение инструмента без ориентации
шпинделя.
Измерение отдельных зубьев невозможно; измерение
радиуса инструмента может быть неправильным
Бит 4 0:Скорость измерения ограничена максимально
1000 оборотами в минуту.
1: Скорость измерения не ограничена
Бит 5 Останов NC в режиме " Контроль инструмента "
0: Программа NC не останавливается, когда допуск износа
превышен.
1: Если допуск износа превышен, программа NC
останавливается, и отображается ошибка "Tool broken
(Инструмент изношен) ".
Бит 6 - NC останавливается в режиме "Измерение
инструмента "
0: Программа NC не останавливается, когда допуск износа
превышен.
1: Если допуск износа превышен,
программа NC останавливается, и отображается ошибка "
Touch point inaccessible
Апрель 2000
Краткий обзор станочных параметров
4 - 39
MP
MP6505
MP6505.0
MP6505.1
MP6505.2
4 - 40
Функция и ввод
Бит 7 – Зарезервирован
Бит 8 - Программа цикла измерения контактным щупом
0: Касание щупа в разных направлениях
1: Касание щупа в одном направлении
Бит 9 - Автоматическое измерение при касаниях щупа в
направлении основного вращения (бит 8 = 1)
0: Основное вращение не измеряется
1: Основное вращение элемента щупа измеряется
автоматически
Бит 10 - Программа цикла измерения контактным
щупом(бит 8 = 1)
0: Выход в исходную точку всех трех осей
1: Выход в исходную точку оси инструмента и оси
направления измерения (MP6505) (бит 9 = 0)
Бит 11 - " Контроль инструмента " и изменение в
подпрограмме инструмента
0: После выполнения цикла "Контроль инструмента "
таблица инструмента изменяется.
1: После выполнения цикла "Контроль инструмента "
таблица инструмента не изменяется.
Бит 12 - Включение сдвига базиса от PLC
0: Не включать сдвиг базиса от PLC
1: Включить сдвиг базиса от PLC
Бит 13
0: Инструмент измеряется в позиции наклона, в которой
щуп касания инструмента был калиброван.
1: Измерение в другой позиции наклона
Направления касания при измерении радиуса
инструмента для 3 диапазонов перемещения
Ввод: 0: Положительное направление касания по
угловой базисной оси (ось - 0 град)
1: Положительное направление касания по оси
+90 град
2: Отрицательное направление касания по
угловой базисной оси (ось - 0 град)
3: Отрицательное направление касания по оси
+90 град
Диапазон перемещения 1
Диапазон перемещения 2
Диапазон перемещения 3
HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
Страни
ца
PLC
CN123
6-299
TNC 426, TNC 430
MP
Функция и ввод
MP6507
Расчет скорости подачи измерительного щупа
Ввод: 0: Расчет скорости подачи измерительного щупа с
постоянным допуском
1: Расчет скорости подачи измерительного щупа с
переменным допуском
2:Постоянная скорость подачи измерительного
щупа
Максимально-допустимая погрешность для измерения с
вращающимся инструментом
Ввод: от 0.002 до 0.999 [мм]
Скорость подачи измерительного щупа для измерения
не вращающегося инструмента
Ввод: от 1 до 3 000 [мм / мин]
Расстояние от конца инструмента к вершине щупа при
измерении радиуса инструмента для 3 диапазонов
перемещения.
Ввод: от 0.001 до 99.9999 [мм]
Диапазон перемещения 1
Диапазон перемещения 2
Диапазон перемещения 3
Диаметр или граничная длина контактного щупа ТТ130
для 3 диапазонов перемещения
Ввод: от 0.001 до 99.9999 [мм]
Диапазон перемещения 1
Диапазон перемещения 2
Диапазон перемещения 3
Зона безопасности вокруг контактного щупа ТТ130 для
предварительного позиционирования
Ввод: от 0.001 до 99 999.9999 [мм]
Безопасный зазор в направлении оси инструмента
Безопасный зазор в плоскости перпендикулярной к оси
инструмента
Ускоренная подача в измерительном цикле ТТ130
Ввод: от 10 до 20 000 [мм / мин]
Функция M для ориентации шпинделя при измерении
отдельных зубьев
Вход: -1: Ориентация шпинделя от NC
0: Функция не активна
От 1 до 88:
Номер функции M для ориентации шпинделя от PLC
Максимально-допустимая скорость резания кромки зуба
Ввод: от 1.0000 до 129.0000 [м/ мин]
MP6510
MP6520
MP6530
MP6530.0
MP6530.1
MP6530.2
MP6531
MP6531.0
MP6531.1
MP6531.2
MP6540
MP6540.0
MP6540.1
MP6550
MP6560
MP6570
Апрель 2000
Краткий обзор станочных параметров
Версия ПО
Режим
PLC,CN123
Страни
ца
6-302
PLC,CN123
6-302
PLC,CN123
6-302
PLC,CN123
6-299
PLC
6-301
PLC,CN123
6-300
280 474-03
6-300
PLC,CN123
RUN
6-299
PLC,CN123
6-302
4 - 41
MP
Функция и ввод
MP6580.0-2
MP6581.0-2
MP6582.0-2
MP6585
MP6586
MP6586.0-5
4 - 42
Версия
ПО
Режим
Координаты центра контактного щупа ТТ130 относительно PLC
исходного станка
CN123
(диапазон перемещения 1)
Ввод: от -99 999.9999 до +99 999.9999 [мм]
Координаты центра контактного щупа ТТ130 относительно PLC
исходного станка
CN123
(диапазон перемещения 2)
Ввод: от -99 999.9999 до +99 999.9999 [мм]
Координаты центра контактного щупа ТТ130 относительно PLC
исходного станка
CN123
(диапазон перемещения 3)
Ввод: от -99 999.9999 до +99 999.9999 [мм]
Контроль положения поворотной и дополнительной
280476линейной оси в циклах измерения инструмента
01
Формат: %xxxxxx
PLC
Ввод: 0: Ось не контролируется
CN123
1: Контроль оси
Бит 0 – ось А
Бит 1 - ось B
Бит 2 - ось C
Бит 3 - ось U
Бит 4 - ось V
Бит 5 - ось W
Координаты исходного для контроля положения
280 476поворотной и дополнительной линейной оси в циклах
01
измерения инструмента
PLC,
Ввод: от -99 999.9999 до +99 999.9999 [мм] или [град]
CN123
Оси от A до W
HEIDENHAIN
Техническое руководство
Страни
ца
6-301
6-301
6-301
6-303
6-303
TNC 426, TNC 430
MP
MP7110.0
Функция и ввод
Минимум для коррекции подачи при нарезании резьбы
метчиком.
Ввод: от 0 до 150 [%]
MP7110.1 Максимум для коррекции подачи при нарезании резьбы
метчиком.
Ввод: от 0 до 150 [%]
MP7120.0 Задержка для реверса шпинделя
Ввод: от 0 до 65.535 [s]
MP7120.1 Время переключения шпинделя при нарезании резьбы
метчиком с кодированной выдачей скорости шпинделя.
Ввод: от 0 до 65.535 [s]
MP7120.2 Время замедления шпинделя после достижения глубины
отверстия
Ввод: от 0 до 65.535 [s]
MP7130
Выбег шпинделя при нарезании резьбы метчиком без
компенсирующего патрона
Ввод: от 0.001 до 10 [град / мин]
MP7150
Зона позиционирования оси инструмента при нарезании
резьбы метчиком без компенсирующего патрона
Ввод: от 0.0001 до 2 [мм]
MP7160
Реакция шпинделя в Цикле 17
Формат: %xxx
Ввод: Бит 0 – Ориентированный стоп шпинделя в
Цикле 17
0: Ориентация шпинделя перед выполнением Цикла 17
1: Нет ориентации шпинделя перед выполнением
Цикла 17
Бит 1 - Предельное число оборотов шпинделя в
Цикле 17
0: Число оборотов шпинделя не ограничено.
1: Число оборотов шпинделя ограничено так, чтобы это
выполнялось с постоянной скоростью приблизительно
за 1/3 времени.
Бит 2 - Управление шпинделя обратной связью по
положению в Цикле 17
0: Управление шпинделя без обратной связи
1: Управление шпинделя с обратной связью
MP7210
Станция программирования
Ввод: 0: Управление и программирование
1:Станция программирования с активным PLC
2:Станция программирования с неактивным PLC
MP7212
Сообщение о прерывании питания
Ввод: 0:Подтверждение сообщения клавишей CE.
1: Сообщение не появляется
MP7220
Возрастание номеров кадров для программ ISO
Ввод: от 0 до 250
Апрель 2000
Краткий обзор станочных параметров
Версия ПО
Режим
PLC,RUN
Страни
ца
6-159
PLC,RUN
6-159
6-160
6-159
PLC
6-163
PLC
6-163
PLC,CN123
RUN
6-163
CN123
6-255
PLC,CN123
RUN
6-258
PLC,CN123 6-233
RUN
4 – 43
MP
Функция и ввод
MP7224.0
Блокировка программируемых клавиш для типов файлов
Формат: %xxxxxxxx
Ввод: Бит 0 - Программы HEIDENHAIN .H
Бит 1 - ISO программы .I
Бит 2 - Таблицы инструментов .T
Бит 3 - Таблицы нулей станка .D
Бит 4 – Таблицы паллет .P
Бит 5 - Текстовые файлы .A
Бит 6 – Справочные файлы .HLP
Бит 7 - Таблицы точек .PNT
0: Не блокировать
1: Блокировать
1 Защита типов файлов
Формат: %xxxxxxxx
Ввод: Бит 0 - Программы HEIDENHAIN .H
Бит 1 - ISO программы .I
Бит 2 - Таблицы инструментов .T
Бит 3 - Таблицы нулей станка .D
Бит 4 – Таблицы паллет .P
Бит 5 - Текстовые файлы .A
Бит 6 – Справочные файлы .HLP
Бит 7 - Таблицы точек .PNT
0: Не защищен
1: Только чтение
Размер таблицы паллет
Ввод: от 0 до 255 [строк]
Размер таблицы исходных точек (нулей)
Ввод: от 0 до 255 [строк]
Длина программы при проверке программ
Ввод: от 100 до 9 999
Длина программы,до которой кадры с FK разрешены
Ввод: от 100 до 9 999
MP7224.1
MP7226.0
MP7226.1
MP7229.0
MP7229.1
4 - 44
HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC
CN123
RUN
Страни
ца
6-233
6-233
PLC
CN123
RUN
6-241
6-235
PLC
CN123
RUN
TNC 426, TNC 430
MP
Функция и ввод
MP7230
Переключение языка диалога 7: Шведский
Ввод:
8: Датский
0: Английский
9: Финский
1: Немецкий
10: Голландский
2: Чешский
11: Польский
3: Французский
12: Венгерский
4: Итальянский
13:
5: Испанский
14:
6: Португальский
MP7230.0
Диалоговый язык NC
MP7230.1
Диалоговый язык PLC (параметры пользователя),
программируемые клавиши для циклов OEM
MP7230.2
Сообщения об ошибках PLC
MP7230.3
Справочные файлы
MP7235
Разница во времени со всемирным временем (Среднее
время по Гринвичу)
Ввод: от -23 до +23 [часов]
0: Всемирное время (Среднее время по Гринвичу)
1: Среднеевропейское время (CET)
2: Центрально-Европейское летнее время
MP7237
Отображение и сброс времени работы (857282)
Формат: %xxxxxxxx
MP7237.0
Отображение оперативного времени PLC
Ввод: Биты от 0 до 7 представляют времена работы PLC
от 1 до 8
0: Не отображается
1: Отображается
MP7237.1
Сброс оперативного времени PLC по ключу кода 857282
Ввод: Биты от 0 до 7 представляют времена работы PLC
от 1 до 8
0: Нет сброса
1: Сброс
MP7237.2
Сброс оперативного времени PLC по ключу кода 857282
Ввод: Бит 0 – без функции
Бит 1 - время "Станок включен"
Бит 2 - время " Выполнение программы "
0: Нет сброса
1: Сброс
MP7238.0-7 Диалоговые сообщения для оперативных времен PLC 1-8
Ввод: от 0 до 4095
Номер диалога из файла OEM.SYS
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
CN123
RUN
Страни
ца
PLC
CN123
RUN
6-262
PLC
RUN
6-259
6-256
6-259
PLC
RUN
6-259
4 - 45
MP
Функция и ввод
MP7245
Блокировка вспомогательных циклов
Ввод: 0: Вспомогательные циклы блокировать
1: Вспомогательные циклы разрешить
MP7246
Запрет кадров позиционирования по параллельным осям
Ввод: 0: Осепараллельные кадры позиционирования
разрешены
1: Осепараллельные кадры позиционирования
запрещены
MP7251
Определение Q-параметров от Q60 до Q99
Ввод: 0:Q-параметры от Q60 до Q99-локальные
от 1-40 до 99 (100 значений) - глобальные
MP7260
Число инструментов в таблице.
Ввод: от 0 до 30 000
MP7261
Число гнезд в инструментальном магазине
Ввод: от 0 до 32 767
MP7262
Максимальный номер индекса для индексированных
инструментов
Ввод: от 0 до 9
MP7263
Показать/скрыть софт-клавишу таблицы гнезд магазина
инструментов (POCKET TABLE)
Формат: %x
Ввод: Бит 0
0: Софт-клавиша POCKET TABLE показывается
1: Софт-клавиша POCKET TABLE скрыта
MP7266.0- Элементы таблицы инструментов
99
Ввод: 0 = нет индикации
1 - 99 = позиции в таблице инструментов
MP7267.0- Элементы таблицы гнезд
99
Ввод: 0: нет индикации
От 1 до 99: Позиция в таблице гнезд
MP7267.0 Номер инструмента
(T)
MP7267.1 Специальный инструмент
(ST)
MP7267.2 Фиксированное гнездо
(F)
MP7267.3 Заблокированное гнездо
(L)
MP7267.4 Состояние PLC
(PLC)
MP7267.5 Наименование инструмента
(TNAME)
MP7270
Отображение скорости подачи в режимах MANUAL
OPERATION и ELECTRONIC HANDWHELL
Ввод: 0:Индикация подачи при нажатии клавиши
направления оси (значение из MP1020)
1: Индикация подачи до нажатия клавиши
направления оси (наименьшее значение для всех осей из
MP1020)
4 - 46
HEIDENHAIN
Техническое руководство
Версия ПО
Режим
280 474-09
RUN,PLC
Страни
ца
6-221
RUN,PLC
6-257
PLC,CN123
RUN
9-4
CN123
6-327
CN123
6-327
280 474-03
CN123
6-336
280 474-04
CN123
6-327
CN123
6-327
CN123
6-328
280 474-07
PLC,CN123
RUN
6-185
TNC 426, TNC 430
MP
Функция и ввод
MP7280
Десятичная точка
Ввод: 0: запятая
1: точка
MP7285
Учет длины инструмента при индикации оси
инструмента
Ввод: 0: длина инструмента не учитывается
1: длина инструмента учитывается
MP7289
Дискретность индикации шага шпинделя
Ввод:
0: 0,1 град
1: 0,05 град
2: 0,01 град
3: 0,005 град
4: 0,001 град
5: 0,0005 град
6: 0,0001 град
MP7290.0-8 Дискретность индикации для осей 1-9
Ввод: 0: 0.1 мм или 0.1 град
1: 0.05 мм или 0.05 град
2: 0.01 мм или 0.01 град
3: 0.005 мм или 0.005 град
4: 0.001 мм или 0.001 град
5: 0.0005 мм или 0.0005 град
6: 0.0001 мм или 0.0001 град
MP7291
Индикация осей на экране
Формат: SWVUCBAZYX –оси NC (-wvucbazyx)-PLC
Ввод: Символы 1 - 9 cправа представляют строки 1 - 9
Символ 10 - шпиндель "S", всегда выдается в строке 9.
MP7291.0
Индикация осей в диапазоне 1
MP7291.1
Индикация осей в диапазоне 2
MP7291.2
Индикация осей в диапазоне 3
MP7295
Запрет сдвига исходного положения
(исходное - только нуль станка)
Формат: %xxxxxxxxx
Ввод: Биты 0 - 8 представляют оси 1 - 9
0: Нет запрета
1: Запрет
MP7296
Задание исходного клавишами осей
Ввод: 0: Исходное задается клавишами осей и софтклавишами.
1: Исходное задается только софт-клавишами.
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
CN123
RUN
PLC
CN123
RUN
Страни
ца
280 47409
PLC
CN123
RUN
6-181
PLC
CN123
RUN
6-181
PLC
RUN
6-4
PLC
RUN
CN123
6-174
PLC
RUN
6-174
6-257
6-181
4 - 47
MP
Функция и ввод
MP7300
Стирание состояния индикации и Q параметров
Ввод:
0: Стереть индикацию состояния,Q-параметров и
инструмента при выборе программы.
1: Стереть индикацию состояния,Q-параметров и
инструмента при выборе программы и в случае
M02,M30,END PGM.
2: Стереть индикацию состояния и данные об инструменте,
когда программа выбрана.
3: Стереть индикацию состояния и данные об инструменте,
когда программа выбрана и в случае M02, M30, END PGM.
4: Стереть индикацию состояния и параметры Q, когда
программа выбрана.
5: Стереть индикацию состояния и параметры Q, когда
программа выбрана и в случае M02, M30, END PGM.
6: Стереть индикацию состояния, когда программа выбрана
и в случае M02, M30, END PGM.
Графический режим
Формат: %xxxx
Ввод:
Бит 0 – Изображение в трех плоскостях:
0: Немецкий стандарт изображения
1: Американский стандарт изображения
Бит 1 - Вращение системы координат в рабочей плоскости
на 90 град:
0: Нет вращения
1: Вращение +90 град
Бит 2 - BLK форма после сдвига нуля:
0: Смещена
1: Не смещена
Бит 3 - Индикация позиции курсора:
0: Нет индикации курсора
1: Индикация позиции курсора
Радиус инструмента для графического моделирования без
TOOL CALL
Ввод: от 0.0000 до 99 999.9999 [мм]
Глубина врезания инструмента при графическом
моделировании
Ввод: от 0.0000 до 99 999.9999 [мм]
MP7310
MP7315
MP7316
4 – 48
HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC
RUN
CN123
Страни
ца
PLC
RUN
CN123
6-180
PLC
RUN
CN123
PLC
RUN
CN123
6-373
6-189
6-373
TNC 426, TNC 430
MP
Функция и ввод
MP7317
MP7317.0
Функция M для графического моделирования
Начало графического моделирования
Ввод: от 0 до 88
Прерывание графического моделирования
Ввод: от 0 до 88
Специальное задание номеров параметров в
качестве пользовательских 1-16
Ввод: от 0 до 9999.00
(индекс параметра всегда двухзначный)
MP7317.1
MP7330.0-15
MP7340.0-15
Апрель 2000
Например: MP7330.7 : 4310.06 ;Смазка осей
Задание диалоговых сообщений для параметров
пользователя 1-16
Ввод: от 0 до 4095
(номер строки файла сообщений диалога
PLC,который указан после PLCDIALOG=...системного
файла OEM.SYS)
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
RUN
Страни
ца
6-373
CN123
PLC
RUN
6-254
PLC
RUN
CN123
6-254
4 - 49
MP
Функция и ввод
MP7350
Рамки окна
Версия ПО
Режим
PLC,RUN
MP7351
Сообщения об ошибках
PLC,RUN
MP7352
MP7352.0
MP7352.1
MP7352.2
Режим работы " Станок" (Machine)
Фон
Текст режима работы
Диалог
PLC,RUN
MP7353
MP7353.0
MP7353.1
MP7353.2
Индикация текста программы (Machine)
Фон
Текст режима работы
Диалог
PLC,RUN
MP7354
MP7354.0
MP7354.1
MP7354.2
MP7354.3
Индикация текста программы (Machine)
Фон
Текст основной программы
Текущий кадр
Фон неактивного окна
PLC,RUN
MP7355
PLC,RUN
MP7355.0
MP7355.1
MP7355.2
MP7355.3
Индикация текста программы в
режиме"Программирование" (Programming)
Фон
Текст основной программы
Текущий кадр
Фон неактивного окна
MP7356
MP7356.0
MP7356.1
MP7356.2
Окно состояния и окно PLC (индикация осей)
Фон
Индикация состояния положения оси (шрифт)
Индикация состояния положения других осей
PLC,RUN
MP7357
MP7357.0
MP7357.1
Индикация станочных софт-клавиш
Фон
Символы
PLC,RUN
MP7358
Индикация софт-клавиш "Программирование"
(редактор софт-клавиш)
Фон
Символы
PLC,RUN
MP7358.0
MP7358.1
4 - 50
HEIDENHAIN
Техническое руководство
Страни
ца
6-175
TNC 426, TNC 430
MP
Функция и ввод
MP7360
MP7360.0
MP7360.1
MP7360.2
MP7360.3
MP7360.4
Графика: трехмерное представление
Фон
Верхняя плоскость
Передняя плоскость
Индикация текста в графическом окне
Боковые плоскости
MP7361
MP7361.0
MP7361.1
MP7361.2
MP7361.3
MP7361.4
Графика: Проекция в трех плоскостях
Фон
Вид сверху
Передняя сторона и вид сбоку
Пересечение осей и текст в графике
Курсор
PLC,RUN
MP7362
Дополнительный текстовый дисплей в графическом
окне и калькулятор
Фон графического окна и калькулятора
Фон индикации состояния и клавиш калькулятора
Символы состояния и калькулятора
Значения состояния и тексты калькулятора
PLC,RUN
Программирование графики
Фон
Расчитанный контур
Подпрограммы и система координат для изменения
масштаба изображения
Альтернативное решение
Нерасчитанные контуры
PLC,RUN
Цвет вспомогательных иллюстраций для циклов
Цвета 1-7 графики программ пользователя
PLC,RUN
MP7362.0
MP7362.1
MP7362.2
MP7362.3
MP7363
MP7363.0
MP7363.1
MP7363.2
MP7363.3
MP7363.4
MP7364
MP7364.06
MP7364.7
MP7364.8
MP7364.9
Версия ПО
Режим
PLC,RUN
Страни
ца
6-175
Цвет строки (цвет 8 программы графики)
Цвет подсветки элементов графики
(если определено в справочной иллюстрации)
Фон
Апрель 2000
Краткий обзор станочных параметров
4 - 51
MP
Функция и ввод
MP7365
MP7365.0
MP7365.1
MP7365.2
MP7365.3
MP7365.4
MP7365.5
MP7365.6
MP7365.7
Осциллограф
Фон (подготовка)
Канал 1
Канал 2
Канал 3
Канал 4
Выбранный канал
Сетка
Курсор и текст
MP7366
Всплывающее окно (клавиша
HELP,всплывающее меню и т.д)
Фон
Текст или передний план
Действующая строка
Строка заголовка
Поле полосы прокрутки
Полоса прокрутки
Зарезервированный
Большое окно PLC
Цветовой фон
PLC,RUN
Сбережение экрана (время,после которого
включается приложение сохранения экрана )
Ввод:
от 1 до 99 [мин]
0: Нет сохранения экрана
PLC,RUN
MP7366.0
MP7366.1
MP7366.2
MP7366.3
MP7366.4
MP7366.5
MP7366.6-14
MP7367
MP7367.0
MP7367.1-14
MP7392
4 - 52
HEIDENHAIN
Версия ПО
Режим
PLC,RUN
Техническое руководство
Страни
ца
6-175
PLC,RUN
TNC 426, TNC 430
MP
Функция и ввод
MP7410
Цикл масштабирования в двух или трех осях
Ввод: 0: Цикл масштабирования действует во всех трех основных
осях
1: Цикл масштабирования действует только в рабочей плоскости.
Данные калибровки измерительного щупа
Формат: %xx
Ввод: Бит 1 - 0: Только один набор данных калибровки щупа
1: Использовать таблицу инструмента, чтобы управлять более чем
одним набором данных калибровки щупа
Данные об инструменте в кадре для щупа
Ввод: 0: Данные калибровки измерительного щупа
1: Текущие данные об инструменте от последнего TOOL CALL
Циклы для фрезерования карманов с сопрягающимися контурами.
Формат: %xxxxx
Ввод:
Бит 0 - Направления фрезерования для выборки канала
0: Против часовой стрелки для карманов, по часовой стрелке для
выступов.
1: По часовой стрелке для карманов, против часовой стрелки для
выступов.
Bit1 – Последовательность фрезерования каналов:
0: Сначала фрезерование канала, затем черновая обработка
кармана
1: Сначала черновая обработка кармана, затем фрезерование
канала
Бит 2 - Объединение описанных контуров:
0: Контуры объединяются только, если пути центра инструмента
пересекаются.
1: Контуры объединяются, если запрограммированные контуры
пересекаются.
Бит 3 – Черновая обработка и фрезерование на глубину
кармана или каждого прохода
0: Каждый проход непрерывный до достижения глубины кармана
1: Оба прохода для каждой глубины врезания перед переходом к
следующей глубине.
Бит 4 - Позиция после завершения цикла
0: Инструмент перемещается в позицию, предшествующую
вызову цикла.
1: Инструмент перемещается только по оси инструмента на "
габаритную высоту "
Коэффициент перекрытия для фрезерования кармана
Ввод: от 0.1 до 1.414
MP7411
MP7411
MP7420
MP7430
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
CN123
RUN
Страни
ца
280 47601
PLC
CN123
RUN
6-277
6-227
6-279
PLC
CN123
RUN
6-227
PLC
6-225
CN123
RUN
4 - 53
MP
MP7431
Функция и ввод
Допуск конечной точки дуги
Ввод: от 0.0001 до 0.016 [мм]
MP7440
Выдача функций M
Формат: %xxxxxxx
Ввод:
Бит 0 - Останов программы по M06:
0: Останов программы по M06
1: Нет останова программы по M06
Бит 1 - Модальный цикл вызова M89:
0: Нормальная выдача кода M89 в начале кадра
1: Модальный вызов цикла M89 в конце кадра
Бит 2 - Останов программы по M1:
0: Останов программы до ответа по М функции
1: Нет останова программы: Нет ожидания ответа.
Бит 3 - Переключение Kv по M105/M106:
0: Функция не действует
1: Функция включена
Бит 4 Снижение скорости подачи оси инструмента
по M103
0: Функция не действует
1: Функция включена
Бит 5 Зарезервирован
Бит 6 Автоматическая активация M134
0:M134 должна быть активирована в программе NC.
1: M134 автоматически активируется при выборе
программы NC.
MP7441
Вызов постоянного цикла без M3 или M4
Формат: %x
Ввод: Бит 0
0: Сообщение об ошибке " Шпиндель? " не
подавляется.
1: Сообщение об ошибках " Шпиндель? "
подавляется.
MP7450
Расчет позиции смены инструмента по MP951.X при
поиске кадра
Формат: %xxxxxxxxx
Ввод: Биты 0 - 8 соответствуют осям 1 - 9:
0: Нет расчета
1: Расчет
MP7451.0-8 Подача при возврате на контур для осей 1-9
Ввод: от 10 до 300 000 [мм / мин]
MP7460
Угол для постоянной контурной скорости при смене
направления обработки
Ввод: от 0.0001 до 179.9999 [град]
4 – 54
HEIDENHAIN
Техническое руководство
Версия ПО
Режим
PLC,CN123
RUN
PLC,CN123
RUN
Страни
ца
6-257
6-221
280 474-04 6-221
PLC, CN123
RUN
PLC,RUN
6-229
PLC
6-229
PLC, CN123 6-115
RUN
TNC 426, TNC 430
MP
Функция и ввод
MP7470
Максимальная скорость подачи при 100 % корректора
Ввод: от 0 до 300 000 [мм / мин]
0 - нет ограничения
Максимальная скорость основных осей при компенсации
перемещений по М128
Ввод: от 0 до 300 000 [мм / мин]
Точка отсчета таблицы данных
Ввод: 0: Точка отсчета в нуле обрабатываемой детали
1: Точка отсчета в нуле станка(MP960.x)
MP7471
MP7475
Апрель 2000
Краткий обзор станочных параметров
Версия ПО
Режим
PLC,CN123
RUN
Страни
ца
280472-05
PLC,CN123
RUN
PLC,CN123
RUN
6-59
6-235
4 – 55
MP
Функция и ввод
MP7480
MP7480.0
Выдача номера инструмента или гнезда (Т/P)
В кадре с TOOL CALL (вызов инструмента)
Ввод: 0:Нет выхода
1:Выдача номера инструмента только при смене
инструмента (W264).
2: Выдача номера инструмента в каждом кадре с TOOL
CALL.
3: Выдача номера гнезда (W262)и номера инструмента
(W264)только при смене инструмента.
4: Выдача номера гнезда и номера инструмента в каждом
кадре с TOOL CALL
5: Выдача номера гнезда и номера инструмента только при
смене инструмента.
Таблица гнезд не изменяется.
6: Выдача номера гнезда и номера инструмента в каждом
кадре с TOOL CALL.
Таблица гнезд не изменяется.
В кадре с TOOL DEF
Ввод: 0:Нет выхода
1:Выдача номера инструмента только при смене
инструмента
2: Выдача номера инструмента в каждом кадре с TOOL DEF.
3: Выдача номера гнезда и номера инструмента только при
смене инструмента.
4: Выдача номера гнезда и номера инструмента в каждом
кадре с TOOL DEF
Функции для зон перемещения (количество зон)
Формат: %xxxx
Ввод: Бит 0
0: Индикация одного диапазона перемещения через MOD
1: Индикация трех диапазонов перемещения через MOD
Бит 1
0: Каждый диапазон имеет одну точку отсчета
1: Одна точка отсчета для всех диапазонов
Бит 2 Калибровка измерения детали
0:Один набор данных калибровки для всех зон
1: Каждый диапазон имеет свой набор калибровочных
данных
Бит 3 Калибровка измерения инструмента
0:Один набор данных калибровки для всех зон
1: Каждый диапазон имеет свой набор
MP7480.1
MP7490
4 - 56
HEIDENHAIN
Техническое руководство
Версия
ПО
Режим
PLC,RUN
Страни
ца
PLC,RUN
6-19
6-279
6-298
6-343
TNC 426, TNC 430
MP
Функция и ввод
MP7500
Наклон плоскости обработки
Формат: %xx
Ввод:
Бит 0 – Включение функции " Наклон плоскости
обработки "
0: Выключена
1: Включена
Бит 1
0: Углы соответствуют положению поворота осей
головки / стола
1: Углы соответствуют пространственному углу (TNC
вычисляет положение осей головки / стола)
Бит 2
0: Наклонные оси не позиционированы с циклом 19
1: Наклонные оси позиционированы с циклом 19
Бит 3
0: Для поворотных столов: Обрабатываемая деталь
выставлена в положение поворотного стола 0 [град]
1: Обрабатываемая деталь выставлена посредством
вращения стола
Бит 4 0: Компенсация механического смещения в течение
замены шпиндельной головки при вызове M128, M114
или " Наклонная плоскость обработки "
1: Компенсация механического смещения при сдвиге
базиса от PLC
Бит 5
0: Текущее положение наклонной оси принято во
внимание относительно исходного станка.
1: Положение наклонной оси которое было введено с
софт-клавишей 3D ROT применено.
Бит 6
0: Пространственный угол реализован посредством
поворота системы координат.
1: Пространственный угол реализован посредством
поворота стола.
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
Страни
ца
6-50
4 - 57
MP
Функция и ввод
MP7510
Преобразованные оси
Формат: %xxxxxx
Ввод: 0: Конец последовательности
преобразования
Бит 0 соответствует оси X
Бит 1 соответствует оси Y
Бит 2 соответствует оси Z
Бит 3 соответствует оси A
Бит 4 соответствует оси B
Бит 5 соответствует оси C
Преобразования 1-15
MP7510.
0-14
MP7520
4 - 58
Дополнительный код для преобразования
PLC
Формат: %xx
RUN
Ввод: Бит 0 - наклонная ось
0: Шарнирная головка
1: Наклонный стол
Бит 1 Тип измерения в MP7530
0: Инкрементальный -для шарнирной головки
1: Абсолютный -относительно начала координат
для наклонного стола
MP7520.
0-14
MP7530
Преобразования 1-15
MP7530.
0-14
MP7550
Преобразования 1-15
MP7550.0
MP7550.1
MP7550.2
Версия
ПО
Режим
PLC
RUN
Тип измерения для преобразования
Ввод: от -99 999.9999 до +99 999.9999
0: Свободная наклонная ось
Исходное положение наклонного( поворотного)
элемента
Ввод: от -99 999.9999 до +99 999.9999
Ось A
Ось B
Ось C
HEIDENHAIN
Техническое руководство
Страни
ца
6-50
6-50
PLC
RUN
6-51
280 47401
PLC
RUN
6-51
TNC 426, TNC 430
MP
Функция и ввод
MP7600.0
Время цикла управления положением = MP7600.0x0.6ms
Ввод: от 1 до 20
Предложенная входная величина: 5 (= 3 ms)
Время PLC цикла= время цикла управления положением
MP7600.1
Ввод: от 1 до 20
Предложенная входная величина: 7 (= 21 ms)
Корректор подачи и скорости шпинделя
Ввод: %xxxx
Бит 3 Коррекция подачи и скорости шпинделя в приращениях
1% или по нелинейной кривой
0: Шаг 1 %
1: Нелинейная кривая
Электронный штурвал
Ввод: 0: Нет штурвала
1: Зарезервирован
2: HR 130
3: Зарезервирован
4: Зарезервирован
5: До трех HR 150 через HRA 110
6: HR 410
Ввод коэффициента разбиения (интерполяции)
Ввод: 0: Через клавиатуру TNC
1: Через PLC Модуль 9036
Назначение вспомогательной клавиатуры штурвала для HR
410
Ввод: 0: Оценка клавиш NC
1: Оценка клавиш PLC
Назначение третьего штурвала секционным выключателем
оси (см. таблицу ниже)
1 Назначение третьего штурвала, если MP7645.2 = 1
Ввод: 0: Моделирование положения выключателя 1
( ограничитель слева).
Третий штурвал назначен в MP7645.0 (0 или 1)
1: Ось X 2: Ось Y 4: Ось Z 8: Ось IV (MP410.3)
16: Ось V (MP410.4)
Назначение третьего штурвала секционным выключателем
оси или MP7645.1
Ввод: 0: Назначение секционным выключателем оси согласно
MP7645.0
1: Назначение в MP7645.1
MP7600.1
MP7620
MP7640
MP7641
MP7645.0
MP7645.0
MP7645.1
MP7645.2
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
280 47407
Страни
ца
PLC
RUN
6-144
PLC
CN123
RUN
6-307
PLC
CN123
RUN
PLC
CN123
RUN
6-307
6-90
6-310
6-311
4 - 59
MP
Функция и ввод
MP7650
Направление счета для электронного штурвала
Ввод: 0: Отрицательное направление счета
1: Положительное направление счета
MP7650
Направление счета электронного штурвала для каждой
оси
Формат: %xxxxxxxxx
Ввод: Биты от 0 до 8 представляют оси 1 - 9
0: Отрицательное направление счета
1: Положительное направление счета
Порог чувствительности для электронного штурвала
Ввод: от 0 до 65 535 [инкрементов])
Коэффициент деления для электронного штурвала
Коэффициент деления для низкой скорости
Коэффициент деления для средней скорости
(только HR 410)
Коэффициент деления для высокой скорости
(только HR 410)
Ручная подача в режиме "Штурвал" с HR 410
Ввод: от 0 до 1000 [% от MP1020]
Низкая скорость
Средняя скорость (только HR 410)
Высокая скорость (только HR 410)
MP7660
MP7670
MP7670.0
MP7670.1
MP7670.2
MP7671
MP7671.0
MP7671.1
MP7671.2
4 – 60
HEIDENHAIN
Техническое руководство
Версия ПО
Режим
удалено из
ПО NC
280 474-07
Страни
ца
6-307
280 472-05
PLC CN123
PLC
RUN
PLC
RUN
6-307
PLC
RUN
6-310
6-310
6-307
TNC 426, TNC 430
MP
MP7680
Функция и ввод
Станочные параметры для разных функций
Формат: %xxxxxxx
Ввод:
Бит 0 - функция запоминания клавиш направления осей с
M4562:
0: Не запоминается
1: Запоминается,если M4562 установлен
Бит 1 – функция возврата на контур:
0: Отключена
1: Активна
Бит 2 – быстрый прогон кадра
0: Не активный 1: Активный
Бит 3 - Прерывание прогона кадра по STOP или M06:
0: Прерывание
1: Нет прерывания
Бит 4 – учет запрограммированной паузы при прогоне
кадров:
0: Включить паузу 1: Не включать
Бит 5 - Начало расчета при прогоне кадров:
0: Расчет от кадра с курсором
1: Расчет с начала программы
Бит 6 - длина инструмента в кадрах с нормальными
векторами:
0: Без R2 от таблицы инструмента (южный полюс)
1: С R2 от таблицы инструмента (центр сферы)
Бит 7 - вставка определенного закругления дуги или
перехода (сплайн):
0: Определенные закругления дуги вставляются всегда.
1: Определенные закругления дуги вставляются всегда, если
ускорение от MP1060.X или MP1070 было превышено.
Бит 8 - вставка закругления дуги или кубического
перехода:
0: Вставка закругления дуги.
1: Вставка кубического перехода вместо дуги закругления.
Бит 9 - постоянство толчка на переходе
(Бит 8 = 1):
0: Выключено
1: Включено
Бит 10 – компенсация внешних углов радиуса режущего
инструмента:
0: Вставка дуги окружности
1: Вставка кривой перехода
Предложенная входная величина: %1xxxxxxxxxx
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
PLC
RUN
Страни
ца
4 - 61
MP
Функция и ввод
Версия
ПО
Режим
PLC
Страни
ца
MP7681
Передача M/S/T/Q к PLC при прогоне кадра
Формат: %xxxx
Ввод: Бит 0:
0: Передача функции M к PLC при прогоне кадра
1: Накопление М-функций и выдача к PLC после прогона
кадра.
Бит 1:
0: Передача кода T к PLC при прогоне кадра.
1: Передача последнего кода T к PLC после прогона
кадра.
Бит 2:
0: Передача кода S или G к PLC при прогоне кадра.
1: Передача кода S или G к PLC после прогона кадра.
0: Передача выходов FN19 к PLC при прогоне кадра.
1: Передача последних выходов FN19 к PLC после
прогона кадра.
MP7682
Станочные параметры с различными функциями
Формат: %xxx
Ввод:
Бит 1 - Опорная величина для вычисления значений при
установке в исходное
0: Фактическая величина
1: Заданное значение
Бит 2 - путь перемещения вращательных осей с
индикацией остатка (MODULO)
0: Позиционирование без перехода через нуль (вдоль
вектора)
1: Позиционирование по самому короткому пути
PLC
RUN
6-51
6-182
4 – 62
HEIDENHAIN
TNC 426, TNC 430
Техническое руководство
6-230
MP
Функция и ввод
MP7683
Обработка паллет
Формат: %xxxxx
Ввод:
Бит 0 - режим работы PROGRAM RUN,SINGLE BLOCK:
0: При пуске выполняется 1 строка программы NC
Макрокоманда замены паллет выполняется полностью.
1: При пуске выполняется вся программа NC.
Бит 1 - режим работы PROGRAM RUN,FULL SEQUENCE:
0: При пуске выполняется вся программа NC.
1: При пуске выполняются все программы NC до
следующей паллеты.
Бит 2 - режим работы PROGRAM RUN,FULL SEQUENCE:
0: Как определено в бите 1
1: При пуске выполняются все программы NC и смены
паллет до конца таблицы
Бит 3 - Когда конец таблицы достигнут,обработка
начинается снова с первой строки.
0: Функция не действует
1: Функция включена(бит 2 = 1)
Бит 4 - редактирование активной паллеты
0: Активная паллета не может быть отредактирована.
1: Активная паллета может быть отредактирована в
режимах PROGRAM RUN,FULL SEQUENCE и PROGRAM
RUN,SINGLE BLOCK.
MP7690
Тест памяти при включении
Формат: %xxx
Ввод:
Бит 0 - Проверка ОПЕРАТИВНОЙ ПАМЯТИ (RAM)
Бит 1 – Проверка ПЗУ
(EPROM)
Бит 2 - Проверка жесткого диска
(ChkDsk)
0: Тест памяти при включении
1: Нет теста памяти при включении
MP13010 Блок параметров для второго шпинделя
Ввод: Функции и диапазон изменения входных сигналов
MP13520 идентичны с MP3010 - MP3520.
Апрель 2000
Краткий обзор станочных параметров
Версия
ПО
Режим
Страни
ца
6-257
280 47203
6-168
4 - 63
Д л я
4 - 64
HEIDENHAIN
з а м е т о к
Техническое руководство
TNC 426, TNC 430
NC – Software
280 470-12
280 471-12
280 472-13
280 472-13
280 474-15
280 475-15
280 476-07
280 476-07
Техническое руководство
Раздел 4: Станочные параметры
Раздел 5: Модули,маркеры,слова
Апрель 2000
