Расчет характеристик ЛПА диапазона 2…29 МГц
Расчет характеристик ЛПА выполнен для диапазона 2…29 МГц.

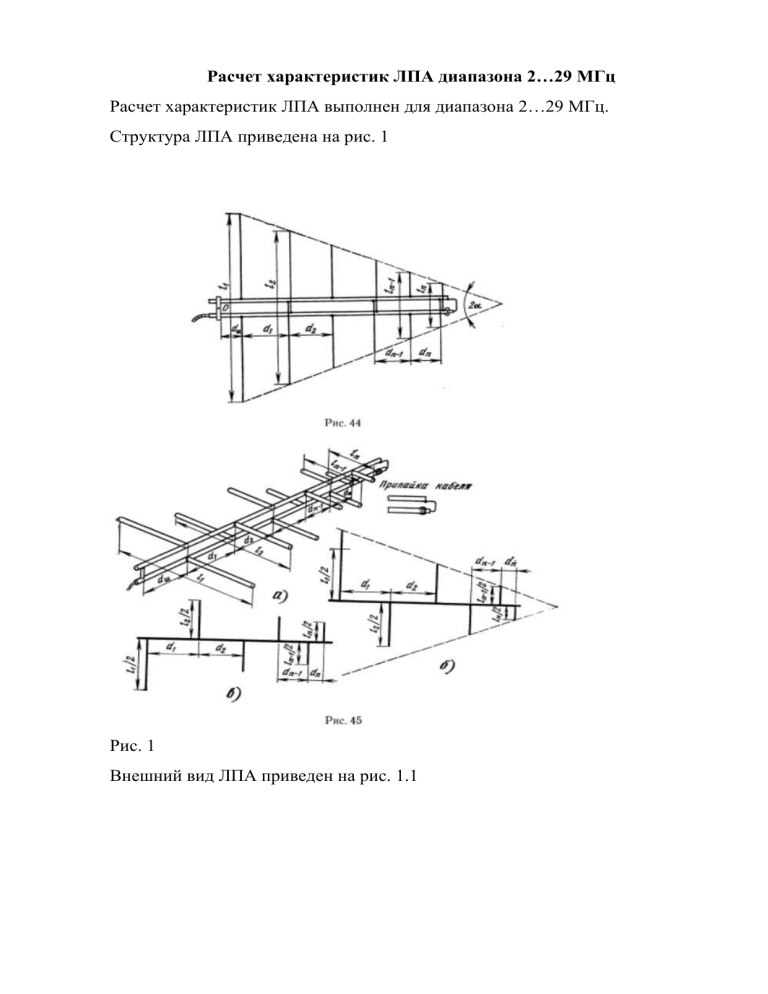

Структура ЛПА приведена на рис. 1
Рис. 1
Внешний вид ЛПА приведен на рис. 1.1
Рис. 1.1
Размеры ЛПА приведены в таблице 1.
Таблица 1.
Номер
вибратора
Длина
вибратора
l1
l2
l3
l4
l5
l6
l7
l8
l9
l10
l11
l12
l13
l14
l15
82,5
66,0
52,8
42,2
33,8
27,0
21,6
17,3
13,8
11,1
8,9
7,1
5,7
4,5
3,6
Номер
промежутка
между
вибраторами
d1
d2
d3
d4
d5
d6
d7
d8
d9
d10
d11
d12
d13
d14
d15
Длина
промежутка
между
вибраторами
19,8
15,8
12,7
10,1
8,1
6,5
5,2
4,2
3,3
2,7
2,1
1,7
1,4
1,1
0,9
Длина плеча
вибратора
41,3
33,0
26,4
21,1
16,9
13,5
10,8
8,7
6,9
5,5
4,4
3,5
2,8
2,3
1,8
Расстояние между полотнами 0,1 м, диаметр проводников 4 мм.
На рис.2…91 приведены характеристики антенны над реальной почвой.
Рис.2
Рис.3
Рис.4
Рис.5
Рис.6
Рис.7
Рис.8
Рис.9
Рис.10
Рис.11
Рис.12
Рис.13
Рис.14
Рис.15
Рис.16
Рис.17
Рис.18
Рис.19
Рис.20
Рис.21
Рис.22
Рис.23
Рис.24
Рис.25
Рис.26
Рис.27
Рис.27
Рис.28
Рис.29
Рис.30
Рис.31
Рис.32
Рис.33
Рис.34
Рис.35
Рис.36
Рис.37
Рис.38
Рис.39
Рис.40
Рис.41
Рис.42
Рис.43
Рис.44
Рис.45
Рис.46
Рис.47
Рис.48
Рис.49
Рис.50
Рис.51
Рис.52
Рис.53
Рис.54
Рис.55
Рис.56
Рис.57
Рис.58
Рис.59
Рис.60
Рис.61
Рис.62
Рис.63
Рис.64
Рис.65
Рис.66
Рис.67
Рис.68
Рис.69
Рис.70
Рис.71
Рис.72
Рис.73
Рис.74
Рис.75
Рис.76
Рис.77
Рис.78
Рис.79
Рис.80
Рис.81
Рис.82
Рис.83
Рис.84
Рис.85
Рис.86
Рис.87
Рис.88
Рис.89
Рис.90
КСВ
9,00
8,00
7,00
6,00
5,00
4,00
3,00
2,00
1,00
0,00
2,00
Рис.91
7,00
12,00
17,00
22,00
27,00
КБВ
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
2,00
7,00
12,00
17,00
22,00
27,00
17,00
22,00
27,00
Рис.92
КУ
10,00
9,00
8,00
7,00
6,00
5,00
4,00
3,00
2,00
1,00
0,00
2,00
Рис.93
7,00
12,00
Вывод.
Представленная антенна работает в диапазоне 2…29 МГц, сохраняя в
диапазоне 3…29 МГц хорошее согласование и устойчивую по форме и
направлению диаграмму направленности.
Коэффициент усиления антенны от 6 до 9,5 дБ.
Размер антенны: длина -91,3 м, ширина -82,6 м.
Высота первого вибратора 30 м, высота последнего 5 м.
