Программа ПНР системы оповещения и эвакуации

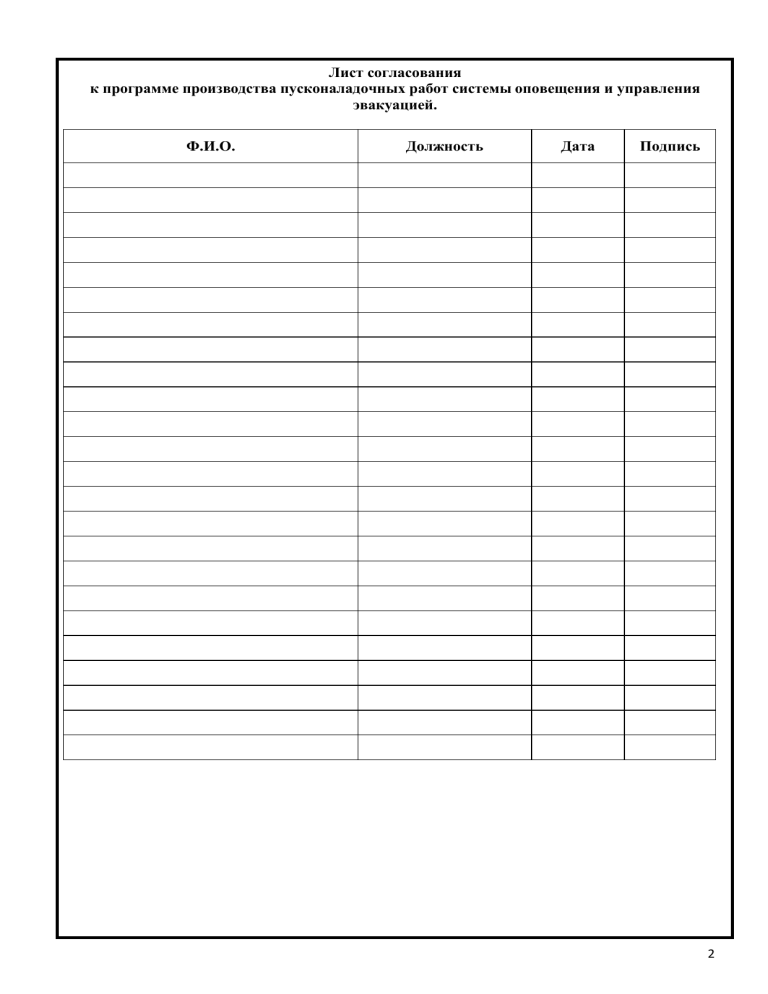

Лист согласования
к программе производства пусконаладочных работ системы оповещения и управления
эвакуацией.
Ф.И.О.
Должность
Дата
Подпись
2
Лист ознакомления
к программе производства пусконаладочных работ системы оповещения и управления
эвакуацией.
Ф.И.О.
Должность
Дата
Подпись
3
Содержание
1. Общие положения. ................................................................................................................................................. 5
2. Цель испытаний. ..................................................................................................................................................... 5
3. МЕСТО ИСПЫТАНИЙ ......................................................................................................................................... 9
3.1. Перечень руководящих документов............................................................................................................. 10
4. МЕТОДИКА ИСПЫТАНИЙ ............................................................................................................................... 10
4.1. Порядок поведения испытаний .................................................................................................................... 10
4.2. Техника безопасности при проведении испытаний.................................................................................... 10
4.3. Подготовка к проведению испытаний. ........................................................................................................ 11
4.4. Объем испытаний и проверок ...................................................................................................................... 14
5. Требования охраны труда и промышленной безопасности при проведении пусконаладочных работ ......... 15
6. Перечень основных измерительных приборов, инструментов и приспособлений для выполнения
пусконаладочных работ ........................................................................................................................................... 18
7. Формы актов ....................................................................................................................................................... 22
4
1. Общие положения.
Процедура проведения ПНР определяет объем, последовательность и методику проведения
испытаний системы оповещения и эвакуации людей при пожаре, включая проверку
технических средств системы, критерии успешности их выполнения и необходимые меры
безопасности.
Объектом испытаний является система оповещения и эвакуации людей при пожаре (далее по
тексту – Система), выполненная по проекту Шифр: 370-1-2021-АПС .
Система оповещения является составной частью комплекса инженерно- технических систем и
организационных мероприятий по противопожарной защите и служит для своевременного
оповещения людей о пожаре или другой чрезвычайной ситуации и управления их движением в
безопасную зону.
Система СОУЭ взаимодействует со следующими смежными системами и комплексами системы
АПС (370-1-2021-АПС).
Программа производства пусконаладочных работ (ПНР) системы оповещения и управления
эвакуацией разработана на выполнение ПНР на объекте: Строительство общеобразовательной
школы на 825 мест в пос. Доброград.
Пусконаладочные работы проводятся на основании договора.
Объект испытаний
Перечень объектов производства ПНР систем и установок система оповещения и эвакуации
состав оборудования приведен в альбоме Шифр: 370-1-2021-АПС .
№
п/п
1.
2.
3.
4.
5.
6.
7.
8.
Наименование и технические
Тип, марка,
характеристики
обозначение
Оборудование
Блок речевого оповещения
Оповещатель пожарный речевой
Оповещатель пожарный речевой
Адресный модуль контроля линий
Модуль аналоговый выходной
Модули расширения аналоговых
линий
Блок управления
Коммутатор
Завод –
изготовитель
Количество,
шт.
Рупор-300
ОПР-С106.1
ОПР-С12О.1
Рупор-300-МК
Рупор-АР-МВ
Болид
Болид
Болид
Болид
Болид
8
370
20
21
1
Рупор-АР-МР
БСМС VT
ТромБон IРK48
Болид
8
1
Тромбон
1
2. Цель испытаний.
Программа определяет места, объемы, методы и последовательность проведения
пусконаладочных работ, критерии оценки технического состояния и пригодности налаживаемых
систем и элементов электрооборудования; набор используемых в работе приборов,
приспособлений, испытательного оборудовании, инструмента, а также необходимые меры
безопасности при производстве работ.
Результаты проведения пусконаладочных работ оформляют протоколом (замера звукового
давления) соответствия фактических параметров системы проектным данным.
Положительный акт проверки (рекомендуемый: по форме ГОСТ Р 59639 Приложение А)
(испытаний) на работоспособность СОУЭ является необходимым условием для принятия СОУЭ в
эксплуатацию.
5




Цель настоящей Программы (условия):
при пусконаладочных работах должны быть выполнены настройка и программирование
технических средств СОУЭ, настройка и отработка алгоритма работы СОУЭ,
предусмотренного проектной (или рабочей) документацией совместно с другими
системами противопожарной защиты;
установить соответствие фактических характеристик налаживаемого оборудования
(кабельные связи, электротехнические устройства, коммутационная и сигнальная
аппаратура, приборы контроля и управления, автоматизации и сигнализации и др.)
установленным критериям в проектной, конструкторской и нормативной документации;
получить количественные и качественные характеристики налаживаемых систем
электроснабжения, управления, контроля и сигнализации, которые обеспечат их надежное
функционирование в длительный период при последующей эксплуатации;
на этапах индивидуальных испытаний и комплексного опробования выполнить проверку
функционирования вводимых в работу систем и оборудования согласно проектным
алгоритмам и в соответствии требованиям проектной и конструкторской (заводской)
документации.
Пусконаладочные работы по объекту в объеме настоящей Программы состоят из:
 подготовительных работ;
 наладочных работ, проводимых до индивидуальных испытаний;
 наладочных работ, проводимых в период индивидуальных испытаний;
 наладочных работ, проводимых в период комплексного опробования оборудования;
 оформления отчетной технической документации по этапам индивидуальных испытаний и
комплексного опробования.




На этапе подготовительных работ выполняются:
анализ проектных решений и принципиальных схем проекта;
разработка и согласование Программы пусконаладочных работ;
выдача Заказчику замечаний по проекту, выявленные в ходе анализа электрической части
проекта и разработки Программы;
подготовка приборного парка, испытательных средств и приспособлений.
Во время наладочных работ, проводимых до индивидуальных испытаний, выполняются:
 Подготовка к индивидуальным испытаниям
Проверка готовности оборудования:
Убедиться, что все компоненты системы установлены и подключены.
Проверка наличия технической документации на оборудование.
Проверка готовности персонала:
Убедиться, что персонал, проводящий испытания, ознакомлен с планом испытаний и
инструкциями по эксплуатации оборудования.
 Проверка физического состояния оборудования
Визуальный осмотр:
Проверка целостности и правильности монтажа всех компонентов системы.
Проверка соединений кабелей, отсутствие повреждений и правильность маркировки.
6
 Электрические испытания
Измерение параметров:
Проверка сопротивления изоляции кабельных линий.
Измерение уровней напряжения на всех участках системы.
Проверка заземления оборудования.
 Настройка и программирование
Конфигурирование системы:
Настройка центрального контроллера и других компонентов системы.
Ввод программных сценариев оповещения и управления эвакуацией.
Настройка уровня громкости динамиков и чувствительности
микрофонов.
 Функциональные испытания
компонентов Проверка звуковых
оповещателей:
Тестирование каждого динамика на работоспособность и качество звука.
Проверка уровня громкости и разборчивости сообщений.
Проверка световых оповещателей:
Проверка работоспособности световых табло и указателей.
Тестирование световых сигналов в различных режимах
работы. Проверка аварийных источников питания:
Проверка работы системы при отключении основного питания.
Тестирование работы системы от резервного (аварийного) источника питания.
 Проверка взаимодействия компонентов
системы Синхронизация работы:
Проверка взаимодействия между центральным контроллером и периферийными
устройствами. Тестирование запуска оповещения от различных датчиков и входных
сигналов.
Проверка автоматического режима:
Тестирование автоматического включения системы при получении сигнала тревоги.
Проверка работы системы в различных сценариях эвакуации.
 Регистрация и анализ результатов
Документирование испытаний:
Запись результатов каждого теста в журнал испытаний.
Составление отчетов о проведенных индивидуальных
испытаниях. Анализ и устранение неисправностей:
Анализ выявленных неисправностей и ошибок.
Проведение работ по устранению выявленных дефектов и повторное тестирование.
 Итоговая проверка и утверждение
Итоговая проверка:
Проведение итоговой проверки после устранения всех замечаний.
Согласование результатов индивидуальных испытаний с заказчиком.
Утверждение готовности:
Оформление актов готовности системы к комплексным испытаниям и последующей
эксплуатации.
После завершения этапа индивидуального опробования, заказчику передаются в 1-м
экземпляре, откорректированные по результатам ПНР, принципиальные электрические схемы,
необходимые для эксплуатации автоматической пожарной сигнализации. Остальные
7
протоколы наладки оборудования системы передаются в 1-м экземпляре в месячный срок после
завершения комплексного опробования.
Работы на этапе комплексного опробования проводятся по программе КИПС Шифр 3701- 2021-АПС штатным персоналом с участием наладочного персонала. При проведении
комплексного опробования оборудования, выполняются следующие работы:
 Подготовка к комплексному
опробованию Планирование испытаний:
Разработка плана проведения комплексного опробования.
Согласование плана с заказчиком и другими заинтересованными сторонами.
Подготовка технической документации:
Проверка наличия и актуальности всех технических и эксплуатационных документов.
Подготовка протоколов и форм для записи результатов испытаний.
Обучение персонала:
Проведение инструктажа для персонала, участвующего в испытаниях.
Ознакомление с планом и целями испытаний.
 Проверка готовности системы
Физическая проверка оборудования:
Визуальный осмотр всех компонентов
системы.
Проверка состояния соединений, кабельных линий и креплений.
Проверка подключения и коммутации:
Проверка правильности подключения всех компонентов системы.
Убедиться, что все устройства подключены к центральному контроллеру и другим элементам
системы.
 Электрические
испытания Измерение
параметров сети:
Проверка напряжения и тока в разных точках
системы. Проверка заземления и электрической
целостности.
Тестирование резервных источников питания:
Проверка работы системы при переключении на резервное питание.
Тестирование времени переключения и стабильности работы на резервных источниках.
 Функциональные испытания системы
Тестирование звуковых и световых
оповещателей:
Проверка всех звуковых динамиков на работоспособность и уровень громкости.
Тестирование световых табло и указателей на видимость и правильность работы.
Тестирование управления эвакуацией:
Проверка работы системы управления эвакуацией, включая сценарии автоматического и ручного
запуска.
Тестирование корректности выполнения заданных сценариев эвакуации.
Тестирование интерфейсов и взаимодействия:
Проверка взаимодействия системы СОУЭ с другими системами безопасности (пожарной
сигнализацией, системами контроля доступа и т.д.).
8
Проверка работы интерфейсов управления и мониторинга.
 Имитация различных сценариев
эвакуации Сценарное тестирование:
Имитация различных сценариев чрезвычайных ситуаций (пожар, задымление, эвакуация).
Проверка корректности срабатывания системы в каждом из сценариев.
Проверка взаимодействия с персоналом:
Тестирование взаимодействия системы с обслуживающим персоналом.
Проведение инструктажа и тренировки персонала по действиям в чрезвычайных ситуациях.
 Оценка эффективности
системы Анализ результатов
испытаний:
Сбор данных о времени реакции системы, корректности выполнения сценариев и качестве
оповещения.
Оценка эффективности работы системы в различных условиях.
Выявление и устранение недостатков:
Анализ выявленных недостатков и ошибок.
Проведение мероприятий по устранению недостатков и повторное тестирование.
 Документирование и утверждение
результатов Оформление протоколов испытаний:
Запись
результатов
каждого
этапа
комплексного
опробования. Составление протоколов и отчетов по
результатам испытаний. Согласование результатов с
заказчиком:
Представление результатов испытаний заказчику и обсуждение выявленных недостатков.
Утверждение окончательных результатов и принятие решения о готовности системы к
эксплуатации.
 Ввод системы в
эксплуатацию Заключительная
проверка:
Проведение итоговой проверки системы после устранения всех выявленных недостатков.
Согласование окончательной готовности системы с заказчиком.
Оформление актов ввода в эксплуатацию:
Оформление актов ввода системы в
эксплуатацию.
Передача системы на баланс и в эксплуатацию заказчику.
После завершения комплексного опробования участок ПНР подрядчик передает
Заказчику акт об окончании наладочных работ на этом этапе (в пяти экземплярах) и акт
приемки электротехнического оборудования (акт готовится в 5 (пяти) экземплярах).
3. МЕСТО ИСПЫТАНИЙ
Место испытаний: Строительство общеобразовательной школы на 825 мест в пос. Доброград.
Допуск СРО №11895 от 23.06.2017 НЕКОММЕРЧЕСКОЕ ПАРТНЁРСТВО СРО
ПРОЕКТИРОВЩИКОВ "СТРОЙОБЪЕДИНЕНИЕ" №СРО-П-145-04032010
Лицензия № 78-Б/01922 от 12.09.2017 на осуществление деятельности по монтажу,
техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и
сооружений.
9
УСЛОВИЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ
Испытания проводятся на строящемся объекте: Строительство общеобразовательной школы на
825 мест в пос. Доброград.
Испытания проводятся с участием специалистов монтажной организации ЗАО
«МНК-ГРУПП» и инженером отдела технического надзора заказчика.
3.1. Перечень руководящих документов
— СП 76.13330.2016 Электротехнические устройства;
— Заводские паспорта, руководства по эксплуатации, методики испытаний;
— ГОСТ Р 21.101-2020 «Основные требования к проектной и рабочей
документации»; СП 77.13330.2016, СП 49.13330.2010.
После проведения монтажных работ проводится ПНР системы оповещения и управления
эвакуацией.
4. МЕТОДИКА ИСПЫТАНИЙ
Данный документ разработан с учетом требований СП 77.13330.2016.
Основными методами испытаний на работоспособность являются:
- контроль функционирования технических средств СОУЭ;
- контроль исправности линий связи СОУЭ;
- комплексные испытания на работоспособность СОУЭ.
 Контроль целостности линий связи с внешними устройствами (пожарными оповещателями
и компонентами прибора), световую и звуковую сигнализацию о возникшей неисправности.
 Уровень звукового давления.
 Беспроводные линии связи (Wi-Fi – в случае её применения, проверка на месте).
 Влияние неисправности, вызванной тепловым воздействием н а оповещатель либо
обрывом цепи (пробная проверка в % соотношении к шлейфу).
 Опробование системы в режиме «Интерком» (при наличии).
4.1. Порядок поведения испытаний
- I стадия - подготовительные работы;
- II стадия - автономная наладка систем автоматизации (вхолостую);
- III стадия - комплексная наладка систем автоматизации (под нагрузкой).
4.2. Техника безопасности при проведении испытаний.
4.2.1 При испытаниях установки необходимо соблюдать требования безопасности согласно:
— Правил технической эксплуатации электроустановок потребителей;
— Правил техники безопасности при эксплуатации электроустановок потребителей.
4.2.2 К работе с установкой должны допускаться лица, прошедшие специальный инструктаж
и обучение безопасным методам труда, проверку знаний правил безопасности и инструкций
соответствия занимаемой должности применительно к выполняемой работе согласно.
10
4.3. Подготовка к проведению испытаний.
Алгоритм запуска СОУЭ при индивидуальных испытаниях (время указано ориентировочное)

Подготовка к испытаниям (время: 30
минут) Оповещение персонала (5 минут):
Информирование всех сотрудников о предстоящих испытаниях, чтобы избежать паники.
Проверка оборудования (10 минут):
Визуальный осмотр и проверка состояния всех компонентов системы СОУЭ.
Подготовка системы АПС (15 минут):
Проверка состояния и готовности системы автоматической пожарной сигнализации.

Инициация сценария запуска системы (время: 5
минут) Имитация сигнала пожара (1 минута):
Генерация тестового сигнала пожара с одного из датчиков АПС (например, путем подачи
тестового дыма или использования тестовой кнопки).
Передача сигнала на СОУЭ (2 минуты):
Проверка, что сигнал от АПС корректно передается на центральный контроллер СОУЭ.

Реакция системы СОУЭ (время: 10
минут) Активация сценария оповещения (2
минуты):
Запуск запрограммированного сценария оповещения (например, включение звуковых и световых
оповещателей).
Передача оповещения на все зоны (2 минуты):
Проверка распространения сигнала оповещения по всем зонам эвакуации.
Тестирование речевых сообщений (3 минуты):
Трансляция речевого сообщения по динамикам, проверка четкости и разборчивости.

Проверка взаимодействия с системой АПС (время: 10 минут)
Обратная связь от СОУЭ к АПС (2 минуты):
Убедиться, что СОУЭ передает информацию об активации обратно в систему АПС.
Синхронизация работы систем (3 минуты):
Проверка синхронного запуска и работы звуковых и световых сигналов АПС и СОУЭ.
Тестирование ручного управления (5 минут):
Проверка возможности ручного управления СОУЭ через панель управления (например, запуск
дополнительных сценариев или отключение системы).

Заключительные проверки и анализ (время: 10
11
минут) Оценка времени реакции (3 минуты):
Запись времени с момента подачи сигнала до полного развертывания сценария оповещения.
Проверка корректности выполнения сценариев (5 минут):
Проверка соответствия выполнения сценариев заранее запрограммированным параметрам.
Запись результатов (2 минуты):
Документирование всех параметров и результатов испытаний.
Итоговая проверка и завершение испытаний (время: 5 минут)
Обратная связь с участниками (2 минуты):
Обратная связь с персоналом о завершении испытаний и анализ выявленных проблем.
Выключение системы и возврат в режим ожидания (3 минуты):
Отключение тестового режима и возврат системы в нормальный режим работы.
Суммарное время проведения индивидуальных испытаний: 1 час
Перечень контролируемых параметров
 На автоматизированном рабочем месте (АРМ)
Контролируемые параметры:
Состояние системы СОУЭ:
Готовность системы к работе.
Наличие и отображение всех подключенных компонентов системы.
Получение и обработка сигналов:
Корректность получения сигнала от системы АПС.
Время реакции на поступивший сигнал.
Отображение и управление сценарием оповещения:
Корректное отображение активного сценария оповещения на экране.
Возможность ручного управления и переключения сценариев.
Журналы событий:
Запись и сохранение всех событий, включая тестовые и реальные сигналы.
Время и дата каждого события, тип события, источник сигнала.
 На приборах системы СОУЭ
Контролируемые параметры:
Центральный контроллер:
Работоспособность и состояние всех модулей.
Время реакции на сигналы от АПС и других компонентов.
Корректность выполнения заданных сценариев.
Звуковые оповещатели (динамики):
Уровень громкости (должен соответствовать нормативам).
Четкость и разборчивость речевых сообщений.
Работоспособность каждого динамика.
Световые оповещатели:
Яркость и видимость световых табло и указателей.
Работоспособность в разных режимах (постоянный свет, мигание).
Устройства управления эвакуацией:
12
Корректность работы кнопок, переключателей и других элементов управления.
Время реакции на команды управления.
Резервные источники питания:
Состояние аккумуляторов и других резервных источников питания.
Время переключения на резервное питание и обратно.
Продолжительность автономной работы.
 В конкретных помещениях
Контролируемые параметры:
Объем звукового оповещения:
Уровень звука в разных частях помещения (должен быть равномерным и соответствовать
нормативам).
Четкость и разборчивость звуковых сообщений во всех зонах.
Эффективность светового оповещения:
Видимость световых указателей и табло из разных точек помещения.
Работоспособность в условиях ограниченной видимости (например, при задымлении).
Синхронизация работы устройств:
Одновременность включения звуковых и световых сигналов.
Корректность работы сценариев эвакуации в разных зонах помещения.
Проверка взаимодействия с другими системами:
Корректность взаимодействия с системами вентиляции, пожаротушения и т.д.
Работа дверей и турникетов в режимах эвакуации.
 При манипуляциях с оборудованием
Контролируемые параметры:
Активирование и деактивирование системы:
Время реакции системы на включение и выключение.
Корректность выполнения команд.
Тестирование различных сценариев оповещения:
Запуск и остановка различных сценариев.
Проверка последовательности действий и времени реакции.
Ручное управление:
Возможность ручного запуска и остановки оповещения.
Проверка работы ручных пультов управления.
Проверка аварийного питания:
Время переключения на аварийное питание.
Продолжительность работы системы от аварийного источника питания.
Проверка работы в условиях ЧС:
Тестирование работоспособности системы при имитации чрезвычайных ситуаций
(например, отключение основного питания, имитация пожара).



Перед началом испытаний необходимо
Включить питание приемно-контрольного прибора
Отключить питание прибора, проверка работоспособности прибора.
Убедиться, что цепи сигнализации и оповещения находятся в исправном состоянии.
13
4.4. Объем испытаний и проверок
Расчет каналов системы СОУЭ (системы оповещения и управления эвакуацией)
ФЕРп-2001 сб.2
№
п/
п
Наименование
1
Блок речевого оповещения
кол
-во
8
2
Оповещатель пожарный речевой
370
3
4
5
Оповещатель пожарный речевой
Адресный модуль контроля линий
Модуль аналоговый выходной
Модули расширения аналоговых
линий
Блок управления
Коммутатор
20
21
1
Итого:
6
7
8
ТОУ>КПТС
КПТС->ТОУ
Кау
Кду
Каи
0
64
0
21
1
8
1
1
42
Кди
43
0
8
37
0
20
21
1
ОП>КПТС
КПТС->ОП
Коэффицент МС и РИФ
Коэффицент РУФ
Категория сложности АС
ИТОГО
1
И=
1,5
1
У=
1
Кобщи
Кобщу
Кобщ
430
64
494,00
8
0
8
370
0
370
20
21
1
0
21
1
20
42
2
Кди
Каи
Кди
Кау
Кду
Каи
0
0
0
0
0
0
0
64
0
0
0
0
0
0
0
0
0
0
0
21
1
0
0
0
Кди
43
0
8
37
0
20
21
1
8
0
0
0
8
8
0
8
1
1
0
0
0
42
0
0
1
1
1
1
0
42
1
43
0
0
0
1
1
0
4
и
Фу =1+(1,31хКа у+0,95хКду):Кобщ х У =
Рб
=
3
Обще
е
Каи
Фм = 0,5 + Ка : Кобщи х М х И =
и
Управлени
я
Кди
1
М=
Информационны
х
Каи
взаимодействие со смежными
системами:
АПС
Метрологическая сложность
(МС)
Развитость информационных функций
(РИФ)
Развитость управляющих
функций (РУФ)
СмС
0,5
0
1,1
2
0,5
6
15
Алгоритм индивидуальных испытаний оборудования:
 Индивидуальные испытания проводятся под нагрузкой;
 Испытывается работоспособность оборудования
– включение и выключение оборудования;
– приём сигнала оборудования от центрального источника вещания;
– передача сигнала от прибора устройства подачи программ
вещания до абонентских громкоговорителей;
– включение и выключение оборудования;
– сработка оборудования в цепи;
- измерений уровня звукового давления на соответствие требованиям СП 3.13130.2009;
- составление актов с указанием оборудования и приборов, прошедших
индивидуальные испытания.
Проверка установок и оборудования подачи звукового вещания
Проверка приёма сигнала вещания
Оценка результатов комплексных испытаний системы подачи вещания после запуска от
приборов системы пожарной сигнализации.
5. Требования охраны труда и промышленной безопасности при проведении
пусконаладочных работ
Безопасность проведения пусконаладочных работ обеспечивается:

квалификацией и дисциплиной персонала, участвующего в работах по Программе;

соблюдением «Правил пожарной безопасности»;

соблюдением «Правил безопасности при работе с инструментами и приспособлениями» в
части требований к выполняемой работе;

проведением работ в объеме, предусмотренном настоящей Программой,

в соответствии с требованиями действующей нормативной и производственнотехнологической документации;

проведением перед началом работ целевого инструктажа с изложениеммер безопасности
по выполняемой работе.
При проведении инструктажа особое внимание должно быть уделено вопросам безопасности при
работах:

безопасным маршрутам следования персонала в зону проведения работ;

с подачей напряжения на монтируемое электрооборудование повременным схемам при
совмещенном производстве электромонтажных ипусконаладочных работ;

в условиях действующих электроустановок при проведении операций попроверке наличия
напряжения, при фазировке, измерениях сопротивления изоляции, с использованием приставных
лестниц, подставок, временных лесов;
После допуска бригады и проведения ей целевого инструктажа с момента начала работ
производитель работ должен осуществлять контроль за соблюдением правил охраны труда самим
лично и всеми членами бригады. При возникновении непредвиденных отклонений, нарушений в
ходе работ по Программе, работы должны быть прекращены и приняты меры по устранению
нарушения. Повторный допуск к работам разрешает лицо, прекратившее работы и после
проведения внепланового целевого инструктажа.
15
При работах в электроустановках и производственных помещениях с действующим
электрооборудованием:

наладочный персонал должен находиться в защитных касках;

используемые приспособления, приборы и оснастка с металлическимикорпусами, должны
быть заземлены;
При производстве работ запрещается:

самовольное ведение работ, расширение рабочих мест и объемов работ,определенных
выданным нарядом (распоряжением);

использование неисправного инструмента, приборов и приспособлений,не прошедшего
испытание изолированного инструмента при выполнении работпод напряжением в
электроустановках;

работать в условиях плохой освещенности рабочих мест.
При проведении ПНР, совмещенных с электромонтажными работами, должен быть исключен
доступ постороннего персонала (в т.ч. и электромонтажного) в зону расположения оборудования,
на которое подается напряжение от постороннего источника. Выполнение работ в зоне действия
другого наряда должно согласовываться с работником, выдавшим этот наряд или с ответственным
руководителем (производителем работ) по наряду.
Ответственность за организацию выполнения требований безопасного производства работ по
Программе несут:

начальник участка ПНР;

исполнители работ по программе.
Разработка и выполнение отдельных мероприятий по охране окружающей среды в процессе
производства ПНР по настоящей Программе не требуется.
Выполнение пусконаладочных работ должно проводиться с соблюдением
требований следующих нормативных документов:

ГОСТ 12.1.030-81. Электробезопасность. Защитное заземление, зануление;

ГОСТ 12.1.038-2024. Электробезопасность. Предельно допустимые значения
напряжений прикосновения и токов.

ГОСТ 12.3.032-84. Работы электромонтажные. Общие требования безопасности;

ГОСТ 12.2.062-81* ССТБ. Оборудование производственное. Ограждения защитные;

ГОСТ 12.2.061-81 ССТБ. Оборудование производственное. Общие
требования безопасности к рабочим местам;

ПОТ ОМ — 012-2000 Межотраслевые правила по охране труда на высоте;

ГОСТ Р 12.3.047-2012 Пожарная безопасность технологических процессов.
Общие требования.

Технический регламент о требованиях пожарной безопасности Федеральный закон
от 22.07.2008 № 123-ФЗ.

СП 3.13130.2009 Системы противопожарной защиты. Система оповещения
и управления эвакуацией людей при пожаре.

СП 6.13130.2021 Системы противопожарной защиты. Электроустановки
низковольтные. Требования пожарной безопасности.

СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования
пожарной безопасности.
16
СП 52.13330.2016 Естественное и искусственное освещение.
Актуализированная редакция СНиП 23-05-95*.

СП 59.13330.2020 Доступность зданий и сооружений для маломобильных
групп населения. Актуализированная редакция СНиП 35-01-2001.

СП 73.13330.2016 Внутренние санитарно-технические системы зданий.

СП 133.13330.2012 Сети проводного радиовещания и оповещения в
зданиях и сооружениях. Нормы проектирования.

СП 251.1325800.2016 Здания общеобразовательных организаций.
Правила проектирования.

СП 256.1325800.2016 Электроустановки жилых и общественных зданий.
Правила проектирования и монтажа.

СП 484.1311500.2020. Свод правил. Системы противопожарной защиты.
Системы пожарной сигнализации и автоматизация систем противопожарной защиты.
Нормы и правила проектирования.

СП 486.1311500.2020. Системы противопожарной защиты. Перечень зданий,
сооружений, помещений и оборудования, подлежащих защите автоматическими
установками пожаротушения и системами пожарной сигнализации. Требования пожарной
безопасности.

ГОСТ Р 59638-2021 Системы пожарной сигнализации. Руководство по
проектированию, монтажу, техническому обслуживанию и ремонту. Методы
испытаний на работоспособность.

ГОСТ Р 59639-2021. Системы оповещения и управления эвакуацией людей
при пожаре. Руководство по проектированию, монтажу, техническому обслуживанию и
ремонту. Методы испытаний на работоспособность.

ГОСТ Р 59640-2021. Средства противопожарной защиты зданий и
сооружений. Противопожарные занавесы. Руководство по проектированию, монтажу,
техническому обслуживанию
и
ремонту.
Методы испытаний на работоспособность.

ГОСТ 34701-2020 Системы передачи извещений о пожаре. Общие
технические требования. Методы испытаний.

ГОСТ Р 53296-2009 Установка лифтов для пожарных в зданиях и
сооружениях. Требования пожарной безопасности.

ГОСТ Р 53300-2009 Противодымная защита зданий и сооружений.
Методы приемосдаточных и периодических испытаний.


Методы контроля;
К проведению работ допускается технический персонал Исполнителя, обученный
безопасным методам работы, прошедший специальный инструктаж, проверку знаний правил
безопасности, имеющий соответствующую квалификацию для пусконаладки данного
оборудования. Для предотвращения или уменьшения воздействия вредных и опасных
производственных факторов на организм человека при выполнении пусконаладочных работ
должны применяться средства коллективной и индивидуальной защиты работающих в
соответствии с ГОСТ Р 59123-2020.
Персонал должен применять исправные и проверенные защитные средства
(диэлектрические перчатки, коврики, инструмент с изолированными ручками и др.).
Рабочие места должны иметь достаточное освещение. При необходимости
применяют переносные осветительные приборы с напряжением 24 В.
В местах проведения оперативных переключений должны устанавливаться предупреждающие
17





плакаты и знаки в соответствии с требованиями Межотраслевых Правил по охране труда
(правил безопасности) при эксплуатации электроустановок.
При работе с электрооборудованием необходимо соблюдать следующие меры безопасности:
все металлические части, которые могут оказаться под напряжением, должны быть
надежно заземлены;
не оставлять во время обслуживания подключенные приборы без надзора;
у каждого шкафа, распределительного щита под напряжением более 60 В должны
быть диэлектрические коврики;
не оставлять включенными цепи электроосвещения рабочих мест после окончания работ;
не производить работы при неисправном электрооборудовании (нарушен заземляющий
контур, сопротивление изоляции ниже допустимого, не закрыты токоведущие шины и др.)
6.
Перечень основных измерительных приборов, инструментов и приспособлений для
выполнения пусконаладочных работ
Наименование – рекомендуемый тип прибора – технические характеристики Кол-во
№
п.п.
1.
2.
3.
шумомер - Laserliner SoundTest-Master 082.070A
Технические характеристики Laserliner SoundTest-Master 082.070A
Диапазон измеряемых значений уровня звука 30-130 дБ
Частотный диапазон 31.5-8000 Гц
Рабочая температура от 0 до +40 °С
Температура хранения от -10 до +60 °С
Количество и напряжение элементов питания 6х1.5B
Рабочая влажность 10-80 %
Влажность при хранении 10-70 %
Элементы питания AAA/мизинчиковая(R03;LR03;FR03)
Габариты без упаковки 80х245х35 мм
Вес нетто 0.35 кг
Рулетка RGK r100 с поверкой 755993
Технические характеристики
Ширина ленты 12 мм
Материал ленты стальная с нейлоновым покрытием
Длина ленты 100 м
Тип нанесения разметки краска
Класс точности 2
3-х коленная лестница диэлектрическая из стеклопластика Svelt v3 3x14
ступеней SVETV340
Технические характеристики
Тип трехсекционная
Материал стеклоплатик и алюминий
Рабочая высота 11.25 м
Max рабочая нагрузка 150 кг
Min длина 4.1 м
Max длина 10.25 м
Ширина ступеней 27 мм
Ширина лестницы 490 мм
Количество ступеней 3х14 шт
1 ед.
1 ед.
1 ед.
18
4.
5.
6.
7.
Регулировка опоры угловой траверсы нет
Размер в сложенном состоянии 48х18х410 см
Телескопическая нет
Для разноуровневых поверхностей нет
Вес нетто 43 кг
min длина в сложенном состоянии 4.1 м
Ручной инструмент Knipex Robust45 Elektro
Технические характеристики
Отвертка да
Пассатижи да
Бокорезы да
Кейс да
Диэлектрический инструмент да
Длинногубцы да
Клещи да
Стриппер да
Обжимной инструмент да
Рожковые ключи да
Габариты без упаковки 609х263428 мм
Вес нетто 15 кг
Радиостанции ALINCO UHF DJ-AXD4
Технические характеристики ALINCO UHF DJ-AXD4
Тип портативный
Тип связи аналоговый/цифровой
Количество каналов 1000
Мощность передатчика 5 Вт
Тип аккумулятора Li-Ion
Емкость 2000 мА*ч
Диапазон частот UHF (400-470 МГц)
Подсветка дисплея да
Активация голосом VOX да
Шумоподавление да
Рабочая температура -20°C до +50°C °С
Количество в комплекте 1
Габариты без упаковки 64x120x38 мм
Вес нетто 0.32 кг
Техническая документация (рабочая документация)
Мультиметр универсальный СЕМ DT-9987 True RMS 875290
Технические характеристики СЕМ DT-9987 True RMS 875290
Тип отображения цифровой
Элементы питания Li-Polymer аккумулятор
Количество и напряжение элементов питания 1х7.4B
Постоянное напряжение 0.05-1000 В
Постоянный ток 0.0005-10 А
Сопротивление 50000-50 МОм
Размер тестера 210х95х60 мм
1 ед.
1 ед.
2 ед.
1 ед.
19
8.
9.
Габариты без упаковки 210х95х60 мм
Наличие функции True RMS да
Режим «прозвонка» есть
Диод-тест есть
Индикация разряда батареи есть
Индикация перегрузки есть
Индикация полярности есть
Подсветка дисплея есть
Возможность фиксации показаний есть
Количество измерений в секунду 20 раз
Разрядность 50000
Переменное напряжение 0.05-1000 В
Min переменное напряжение 0.05 В
Max переменное напряжение 1000 В
Min постоянное напряжение 0.05 В
Max постоянное напряжение 1000 В
Min постоянный ток 0.001 А
Max постоянный ток 10 А
Переменный ток 0.0005-10 А
Min переменный ток 0.001 А
Max переменный ток 10 А
Диапазон частот по переменному току 50-10000 Гц
Входное сопротивление 10 (постоянное напряжение), 9 (переменное
напряжение) МОм
Емкость 10000-0.005 мкФ
Рабочая температура от 5 до 40 °С
Вес нетто 0.631 кг
Секундомер V&A VA-SW01
Технические характеристики
Тип электронный
Форма корпуса овальная
Материал пластик
Цвет черный
Вес нетто 0.05 кг
Дальномер лазерный Laserliner LaserRange-Master Gi5 Green 080.838A
1 ед.
1 ед.
Технические характеристики Laserliner LaserRange-Master Gi5 Green
080.838A
Мах дальность измерения (без пластины) 50 м
Мах дальность измерения (с пластиной) нет данных м
Класс лазера 2
Длина волны 515 нм
Цвет луча зеленый
Кол-во точек начала отсчета 2
Погрешность ±1.5 мм
Встроенный прицел нет
Ударопрочный корпус да
Функция сложения/вычитания да
20
Вычисление углов да
Функция расчета объема да
Непрерывное измерение да
Вычисление площади да
Встроенная память да
Для охоты и туризма нет
Подходит для использования на улице да
Элементы питания AA/пальчиковая(R6;LR6;FR6)
Количество и напряжение элементов питания 2х1.5B
Рабочая температура от -10 до +40 °С
Габариты без упаковки 50 x 122 x 27 мм
Дальность измерения с/без отражателем -/0.05-50 м
Вид упаковки чехол
Вес нетто 0.14 кг
10. Тестер кабельный (при наличии линий связи, построенных на основе
медных витопарных, телефонных и коаксиальных кабелей) LANMASTER
LAN-PRO-L/TPK-TDR
Технические характеристики кабельного тестера LANMASTER LAN-PROL/TPK-TDR
Назначение для телефонных кабелей/для витой пары
Элементы питания встроенный аккумулятор
Количество и напряжение элементов питания 1х3.7B
Тестирование на обрыв да
Рабочая температура -10 до +60 °С
Габариты без упаковки 173 х 92 х 35 (передатчик), 183 х 58 х 35 (приемник),
106 x 32 x 30 (удаленное устройство) мм
1 ед.
Примечание:
Допускается замена приборов на аналогичные, с параметрами не хуже вышеперечисленных. К указанным
приборам по результатам проверки будут предоставлены действующие на момент проверки оборудования
и систем сертификаты и действующие поверки измерительных приборов.
Участники для проведения испытаний, 2 бригады в составе:
1.
Техник ОПС -2 чел.
2.
Инженер ОПС - 1 чел.
3.
Руководитель проведения испытаний - 1 чел.
21
7. Формы актов
Акт об окончании пусконаладочных работ
« »
20
г.
г.
Рабочая комиссия в составе представителей:
Застройщика или технического заказчика
(название организации)
Инженер по строительному контролю
(должность, ФИО)
Генерального подрядчика
(название организации)
Главный эксперт по инженерным коммуникациям управления
строительного контроля
(должность, ФИО)
Лицо, осуществляющее строительство
(название организации)
Начальник участка инженерных работ
(должность, ФИО)
Монтажной (строительной) организации
(название организации)
(должность, ФИО)
Установила следующее.
Наладочной организацией представлена к приемке система
(наименование системы)
смонтированная на объекте
,
(наименование и адрес объекта)
22
по рабочей документации
.
(шифр и наименование РД)
Начало работ:
(месяц, год)
Окончание работ
(месяц, год)
Заключение рабочей комиссии
Работы выполнены в соответствии с рабочей документацией (актом обследования), стандартами,
нормами и правилами.
Систему считать готовой для предъявления к приемке в эксплуатацию.
Представители:
Застройщика или технического заказчика
Инженер по строительному контролю
Генерального подрядчика
Строительного контроля
Лицо, осуществляющее строительство
Начальник участка инженерных работ
Монтажной (строительной) организации
Заместитель Генерального директора
23
СП 68.13330.2017
Приложение М
АКТ
ПРИЕМКИ ОБОРУДОВАНИЯ ПОСЛЕ ИНДИВИДУАЛЬНОГО ИСПЫТАНИЯ
г.
"
"
20
г.
(место составления)
Представитель застройщика (технического заказчика)
(фамилия, инициалы, должность)
наименование организации - застройщика (технического заказчика)
Представителей:
генерального
подрядчика
(фамилия, инициалы, должность)
наименование организации
субподрядных (монтажных) организаций
(фамилия, инициалы, должность)
наименование организации
эксплуатационной
организации
(фамилия, инициалы, должность)
наименование организации
генерального проектировщика
(фамилия, инициалы, должность)
наименование организации
органов государственного строительного надзора
(фамилия, инициалы, должность)
других заинтересованных органов надзора и организаций
(фамилия, инициалы, должность)
1. Предъявлено к приемке следующее
оборудование:
[[наименование оборудования, технологической пинии, установки, агрегата
(при необходимости указывается в приложении )]
смонтированное в
(наименование здания, сооружения, цеха)
входящего в состав
(наименование предприятия, его очереди, пускового комплекса)
2. Монтажные работы
выполнены
24
(наименование монтажных организаций, их ведомственная подчиненность)
3. Проектная документация
разработана
наименование проектных организаций,
номера чертежей и даты их составления
4. Дата начала монтажных работ
(месяц и год)
Дата окончания монтажных
работ
(месяц и год)
Произведены
следующие дополнительные
испытания оборудования
(кроме
зафиксированных в исполнительной документации, представленной генподрядчиком):
испытаний,
(наименование испытаний)
Работы по монтажу предъявленного оборудования выполнены в соответствии техническими
регламентами, проектной документацией, стандартами, нормами и правилами и отвечают требованиям приемки для его комплексного опробования. Предъявленное к приемке оборудование,
указанное в пункте 1 настоящего акта, считать принятым с "
"
для комплексного опробования.
г.
Представитель эксплуатационной организации
(фамилия, инициалы, подпись)
Представителя заказчика
(фамилия, инициалы, подпись)
Представитель генподрядной организации
(фамилия, инициалы, подпись)
Представитель проектной организации
(фамилия, инициалы, подпись)
Представитель пусконаладочной организации
(фамилия, инициалы, подпись)
Представитель других организаций
(фамилия, инициалы, подпись)
25
СП 68.13330.2017
Приложение Н
АКТ
ПРИЕМКИ ОБОРУДОВАНИЯ ПОСЛЕ КОМПЛЕКСНОГО ОПРОБОВАНИЯ
г
г.
"
(место составления)
"
20
.
Представитель застройщика (технического заказчика)
(фамилия, инициалы, должность)
наименование организации - застройщика (технического заказчика)
Представителей:
генерального подрядчика
(фамилия, инициалы, должность)
наименование организации
субподрядных (монтажных) организаций
(фамилия, инициалы, должность)
наименование организации
эксплуатационной организации
(фамилия, инициалы, должность)
наименование организации
генерального проектировщика
(фамилия, инициалы, должность)
наименование организации
органов государственного строительного надзора
(фамилия, инициалы, должность)
других заинтересованных органов надзора и организаций
(фамилия, инициалы, должность)
1. Предъявлено к приемке следующее оборудование:
[перечень оборудования и его краткая характеристика
(при необходимости указывается в приложении )]
смонтированное в
(наименование здания, сооружения, цеха)
входящего в состав
(наименование предприятия, его очереди, пускового комплекса)
прошло комплексное опробование, включая необходимые пусконаладочные работы, совместно
с коммуникациями
г
г
по
с
.
"
"
2022
.
"
" октября
в течение
в соответствии с установленными заказчиком порядком и по
(дни или часы)
26
(наименование документа, по которому проводилось комплексное обследование)
2. Комплексное опробывание, включая
необходимые пусконаладочные
работы, выполнено
(наименования организации-заказчика, пусконаладочной организации)
3. Дефекты проектирования, изготовления и монтажа оборудования (при необходимости
указываются в приложении
к акту), выявленные в процессе комплексного опробывания, а также недоделки устранены.
4. В процессе комплексного опробывания выполнены дополнительные работы, указанные в
приложении
к акту.
Оборудование, прошедшее комплексное опробывание, считать готовым к эксплуатации и
выпуску продукции (оказанию услуг), предусмотренной проектом в объеме, соответствующем
нормам освоения проектных мощностей в начальный период и принятым с
г
"
"
.
Представитель эксплуатационной организации
(фамилия, инициалы, подпись)
Представителя заказчика
(фамилия, инициалы, подпись)
Представитель генподрядной организации
(фамилия, инициалы, подпись)
Представитель проектной организации
(фамилия, инициалы, подпись)
Представитель пусконаладочной организации
(фамилия, инициалы, подпись)
27
АКТ
проведения комплексного испытания систем пожарной сигнализации
Город
"
"
2022 г.
Комиссия в составе:
представителя эксплуатационной организации
(наименование организации, должность, инициалы, фамилия)
представителя заказчика
(наименование организации, должность, инициалы, фамилия)
генподрядной организации
(наименование организации, должность, инициалы, фамилия)
представителя проектной организации
(наименование организации, должность, инициалы, фамилия)
пусконаладочной организации
(наименование организации, должность, инициалы, фамилия)
УСТАНОВИЛА:
1. Оборудование:
(наименование оборудования, технологической линии, установки, агрегата,
при необходимости указывается в приложении к акту)
смонтированное в
(наименование здания, сооружения, цеха)
прошло комплексное опробование, включая необходимые пусконаладочные работы
г
г
и обкатку c
"
"
20
.
"
20
.
по
"
в течение
, в соответствии с установленным Заказчиком порядком и по:
1) ФЗ-123 «Технический регламент о требованиях пожарной безопасности»;
2) Программа производства пусконаладочных работ системы автоматизации
противодымной вентиляции и подпора воздуха. Автоматика систем пожаротушения и
сигнализации
2. Комплексное опробование, включая необходимые пусконаладочные работы, выполнено
(наименования организации- заказчика, пусконаладочной организации)
3. Дефекты проектирования, изготовления и монтажа оборудования (при необходимости
указываются в приложении --- к акту), выявленные в процессе комплексного опробования,
28
а также недоделки устранены.
4. Приложение №1 - Перечень смонтированного оборудования на 1 л. в 1 экз.
Решение рабочей комиссии
Оборудование, прошедшее комплексное опробование в соответствии с требованиями программы
производства пусконаладочных работ Автоматическая пожарная сигнализация, считать готовым к
эксплуатации в объеме, соответствующем нормам освоения проектных мощностей в начальный
период, и принятым с
"
"
20
г
.
для предъявления к вводу в эксплуатацию.
Представитель эксплуатационной организации
(фамилия, инициалы, подпись)
Представителя заказчика
(фамилия, инициалы, подпись)
Представитель генподрядной организации
(фамилия, инициалы, подпись)
Представитель проектной организации
(фамилия, инициалы, подпись)
Представитель пусконаладочной организации
(фамилия, инициалы, подпись)
29
« _____»_____________2022 г.
ПРОТОКОЛ №_____________
ТЕХНИЧЕСКОГО ОТЧЕТА О ПРОВЕДЕНИИ АВТОНОМНОЙ/КОМПЛЕКСНОЙ НАЛАДКИ
ОБОРУДОВАНИЯ СИСТЕМЫ СОУЭ
Приложение №_____ к Акту №______ рабочей комиссии о приемке оборудования после индивидуального испытания.
Место: _______________________________________________________________________________________
(адрес объекта)
Объект: ______________________________________________________________________________________
(наименование объекта)
Шифр рабочей документации: ___________________________________________________________________
№
п/п
Наименование
оборудования
1.
Приборы
СОУЭ*
Выполняемая
технологическая
операция
Визуальный
осмотр
Проверка работы
Настройка
Шаги выполняемой
операции
Отметка о
выполнении
Ответственны
й исполнитель
Примечан
ия
Проверить отсутствие
механических повреждений
Проверить качество
монтажа
Проверить порядок
подключения кабелей
Подать питание
Проверить наличие
индикации дежурного
режима и тревоги
Наладка работы и
управления процессом
звукового оповещения.
Наладка звуковых и
информационных
сигналов от вызывных
панелей.
Наладка приёма и
передачи данных по IP
протоколу.
Наладка работы и
управления процессом
звукового оповещения.
Подключение к линии,
настройка адреса,
проверка связи.
Наладка приёма и
передачи данных по IP
протоколу
Примечания:
1. Протокол необходимо составить после завершения индивидуальных испытаний и приложить к акту о
приемке оборудования после завершения индивидуального испытания.
2. * - Наименование устройств вписать в процессе ПНР.
(составляется в случае необходимости)
