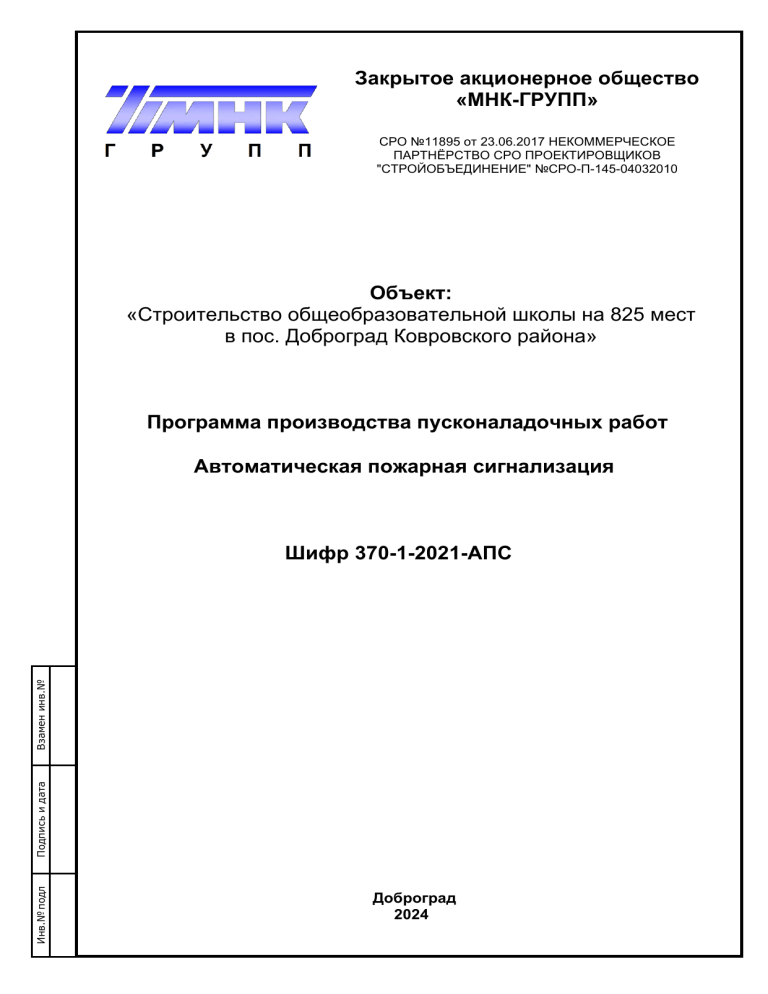

Программа ПНР АПС для школы в Доброграде

Закрытое акционерное общество
«МНК-ГРУПП»
СРО №11895 от 23.06.2017 НЕКОММЕРЧЕСКОЕ
ПАРТНЁРСТВО СРО ПРОЕКТИРОВЩИКОВ
"СТРОЙОБЪЕДИНЕНИЕ" №СРО-П-145-04032010
Объект:
«Строительство общеобразовательной школы на 825 мест
в пос. Доброград Ковровского района»
Программа производства пусконаладочных работ
Автоматическая пожарная сигнализация
Инв.№ подл
Подпись и дата
Взамен инв.№
Шифр 370-1-2021-АПС
Доброград
2024
Закрытое акционерное общество
«МНК-ГРУПП»
СРО №11895 от 23.06.2017 НЕКОММЕРЧЕСКОЕ
ПАРТНЁРСТВО СРО ПРОЕКТИРОВЩИКОВ
"СТРОЙОБЪЕДИНЕНИЕ" №СРО-П-145-04032010
Заказчик:
Муниципальное бюджетное учреждение Ковровского
района «Служба единого заказчика»
Объект:
«Строительство общеобразовательной школы на 825 мест
в пос. Доброград Ковровского района»
Программа производства пусконаладочных работ
Автоматическая пожарная сигнализация
Главный инженер
А.А. Жук
Инв.№ подл
Подпись и дата
Взамен инв.№
Шифр 370-1-2021-АПС
Доброград
2024
Лист ознакомления
к программе производства пусконаладочных работ системы автоматической пожарной
сигнализации.
Ф.И.О.
Должность
Дата
Подпись
2
Лист ознакомления
к программе производства пусконаладочных работ системы автоматической пожарной
сигнализации.
Ф.И.О.
Должность
Дата
Подпись
3
Содержание
1.
Общие положения. .............................................................................................................................................. 6
2.
Характеристика объекта строительства. ....................................................................................................... 6
3.
Цели и задачи выполнения ПНР. .................................................................................................................... 6
4.
Структура системы, описание работы. .......................................................................................................... 8
Структура системы. ................................................................................................................................................... 8
Назначение ................................................................................................................................................................... 9
Описание системы ...................................................................................................................................................... 9
Алгоритм работы системы пожарной сигнализации ........................................................................................ 11
Описание алгоритма работы. ................................................................................................................................. 12
5.
Методы контроля по ГОСТ Р 59638-2021 .................................................................................................... 12
6.
Перечень оборудования подлежащих проверке, наладке, настройке. ................................................... 12
7.
Характеристики системы (краткое описание основного оборудования). ............................................. 19
8.
Распределение функций и обязанностей участников проведения ПНР. ............................................... 27
9.
Требования безопасности и охраны окружающей среды. ........................................................................ 30
10. Потребность в средствах для испытаний и проверок. .............................................................................. 31
11.
Общий порядок проведения пусконаладочных работ........................................................................... 31
12.
Автономная наладка системы АПС. ......................................................................................................... 32
13.
Объем и состав работ. .................................................................................................................................. 38
14.
Комплексная наладка системы.................................................................................................................. 42
15.
Проверка работоспособности системы пожарной сигнализации........................................................ 49
16.
Критерии успешности выполненных работ. Основные показатели оценки. ................................... 51
17.
Конечное состояние оборудования /системы/схем. ................................................................................ 51
18.
Порядок взаимодействий с инженерными системами противопожарной защиты здания при
срабатывании системы автоматической пожарной сигнализации. ............................................................... 51
19.
Список используемой литературы. ........................................................................................................... 62
Формы актов по результатам проведения испытаний ..................................................................................... 63
4
Список основных сокращений и аббревиатур
Общество с ограниченной ответственностью - ООО
автоматическая пожарная сигнализация – АПС
Система оповещения и управления эвакуации - СОУЭ
Производства пусконаладочных работ - ПНР
Другие - др
Герц - Гц
Электрические цепи - ЭЦ
Ампер часы - Ач
Прибор приемно-контрольный и управления пожарный - ППКУП
Научно-внедренческое предприятие – НВП
Закрытое акционерное общество -ЗАО
Штук - шт
Контроллер двухпроводной линии - КДЛ
Исполненеи - исп
Технические условия – ТУ
приемно-контрольный прибор пожарной сигнализации – ППКП
прибор приемно-контрольный и управления пожарный - ППКУП
Зона контроля пожарной сигнализации – ЗКПС
Извещатель пожарный - ИП
Свод правил - СП
радиосистемы передачи извещений - РСПИ
Щит управления - ЩУ
Щит пожарной сигнализации – ЩПС
Огнестойкая кабельная линия – ОКЛ
КПСнг(A)-FRLS - К – Кабель/ ПС - Для систем противопожарной защиты/ нг-LS - Оболочка из
ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением/ (А) - Категория по
исполнению в части показателей пожарной безопасности/ FR - Огнестойкий, с изоляцией из
огнестойкой кремнийорганической резины
ВВГнг(А)-FRLSLTx - В - ПВХ изоляция./ В - ПВХ оболочка./ Г - не имеет брони./ нг - пониженная
пожарная опасность./ (А) - категория пожарной безопасности (не распространяет горение при
групповой прокладке)./ FR - показатель огнестойкости./ LS - имеет пониженное выделение дыма./
LTx - показатель низкой токсичности продуктов горения
Система контроля и управления доступом – СКУД
Огнезадерживающий клапан – ОЗК
Клапан дымо удаления – КДУ
Главного краевого управления – ГКУ
Резервный источник питания - РИП
Государственный стандарт - ГОСТ
Двухпроводной линии связи - ДПЛС
Главного краевого управления – ГКУ
5
1.
Общие положения.
Программа производства пусконаладочных работ (ПНР) системы автоматизации пожарной
сигнализации разработана на выполнение ПНР на объекте: «Строительство общеобразовательной
школы на 825 мест в пос. Доброград»
2.
Характеристика объекта строительства.
Объектом строительства является «Строительство общеобразовательной школы на 825 мест в пос.
Доброград Ковровского района»
3.
Цели и задачи выполнения ПНР.
Программа определяет места, объемы, методы и последовательность проведения пусконаладочных
работ, критерии оценки технического состояния и пригодности налаживаемых систем и элементов
электрооборудования; набор используемых в работе приборов, приспособлений, испытательного
оборудовании, инструмента, а также необходимые меры безопасности при производстве работ.
Цель настоящей Программы:

установить соответствие фактических характеристик налаживаемого оборудования
(кабельные связи, электротехнические устройства, коммутационная и сигнальная аппаратура,
приборы контроля и управления, автоматизации и сигнализации и др.) установленным критериям в
проектной, конструкторской и нормативной документации;

получить количественные и качественные характеристики налаживаемых систем
электроснабжения, управления, контроля и сигнализации, которые обеспечат их надежное
функционирование в длительный период при последующей эксплуатации;

на этапах индивидуальных испытаний и комплексного опробования выполнить проверку
функционирования вводимых в работу систем и оборудования согласно проектным алгоритмам и в
соответствии требованиям проектной и конструкторской (заводской) документации.
Пусконаладочные работы по объекту в объеме настоящей Программы состоят из:

подготовительных работ;

наладочных работ, проводимых до индивидуальных испытаний;

наладочных работ, проводимых в период индивидуальных испытаний;

наладочных работ, проводимых в период комплексного опробования оборудования;

оформления отчетной технической документации по этапам индивидуальных испытаний и
комплексного опробования.
На этапе подготовительных работ выполняются:

анализ проектных решений и принципиальных схем проекта;

разработка и согласование Программы пусконаладочных работ;

выдача Заказчику замечаний по проекту, выявленные в ходе анализа электрической части
проекта и разработки Программы;

подготовка приборного парка, испытательных средств и приспособлений.
Во время наладочных работ, проводимых до индивидуальных испытаний, выполняются:
6

проведение внешнего осмотра, проверка установленного оборудования и аппаратуры,
приборов на соответствие проекту;

выдача заключения о полноте и соответствии выполненных монтажных работ проекту;

выдача замечаний по качеству монтажа и проектных решений, выявленных в ходе ПНР (при
необходимости);

проверка правильности монтажа первичных и вторичных соединений распределительных
устройств и блоков дистанционного управления, выдача замечаний и мероприятий по устранению
выявленных недостатков (при необходимости);

проверка связи металлических частей электрооборудования с заземляющими устройствами;

испытания (прогрузка) расцепителей автоматических выключателей 0,4кВ от постороннего
источника;

предварительная проверка изоляции жил силовых и контрольных кабелей, контроль
выполнения фазировки;

механическая ревизия, регулировка, проверка, настройка электрических характеристик
релейно-контакторной аппаратуры, приборов контроля, сигнальной арматуры в цепях автоматики,
управления и сигнализации;

прозвонка кабельных связей, подключение кабельных связей к рядам зажимов щитов
управления, блоков дистанционного управления, к электроприводам и первичным датчикам;

проверка сопротивления изоляции и испытание повышенным напряжением схем
электропитания, автоматики, управления, контроля и сигнализации;

опробование работы отдельных участков схем при их питании от постороннего источника.
В ходе проведения этапа индивидуальных испытаний и по его завершению персоналом производится
приемка смонтированного и налаженного электрооборудования систем в эксплуатацию для
дальнейшего проведения комплексного опробования. Наладочным персоналом в журналах на
рабочих местах оперативного персонала выполняются записи о завершении ПНР на этапе
индивидуальных испытаний электрооборудования и о его готовности к проведению комплексного
опробования. Указанные записи подтверждаются персоналом, осуществившим приемку
вышеуказанного оборудования.
После проведения ПНР подрядчик передает Заказчику акт об окончании пусконаладочных работ на
этапе индивидуальных испытаний по данной Программе в 1 (одном) экземпляре и акт приемки
электротехнического оборудования после индивидуальных испытаний (акт готовится в количестве
необходимых экземплярах). К акту приемки после индивидуальных испытаний оборудования
прикладываются в 1-м экземпляре протоколы наладки:

проверки связи металлических корпусов электрооборудования (шкафов, панелей,
соединительных коробок, электродвигателей различных приводов) с контуром (магистралью)
заземления;

измерения сопротивления изоляции силовых и контрольных кабелей, схем управления и
сигнализации, испытания изоляции схемы управления повышенным напряжением 1000 В 50 Гц;
После завершения этапа индивидуального опробования, заказчику передаются в 1-м экземпляре,
откорректированные по результатам ПНР, принципиальные электрические схемы, необходимые для
эксплуатации автоматической пожарной сигнализации. Остальные протоколы наладки
оборудования системы передаются в 1-м экземпляре в месячный срок после завершения
комплексного опробования.
7
Работы на этапе комплексного опробования проводятся штатным персоналом с участием
наладочного персонала. При проведении комплексного опробования оборудования, выполняются
следующие работы:

Выполняется проверка функционирования технологических и электрических систем во всех
возможных режимах.
После завершения комплексного опробования участок ПНР подрядчик передает Заказчику акт об
окончании наладочных работ на этом этапе (в одном экземпляре) и акт приемки электротехнического
оборудования (акт готовится в 5 (пяти) экземплярах).
4.
Структура системы, описание работы.
Структура системы.
Система пожарной сигнализации предназначена для своевременного обнаружения и локализации
мест возгорания на защищаемом объекте и формирования управляющих сигналов для систем
оповещения о пожаре, пожаротушения, дымоудаления и вентиляции.
В качестве основы построения системы пожарной защиты применено использование оборудования
с адресной системой. Система пожарной сигнализации включает в себя следующие приборы и
устройства:
Основное оборудование системы автоматической пожарной сигнализации
Прибор приемно-контрольный и управления пожарный
Контроллер двухпроводной линии
Контроллер двухпроводной линии
блок индикации
Аккумулятор 17 Ач 12 В
Шкаф пожарной сигнализации
Резервированный источник питания
Аккумулятор 40 Ач 12 В
блок сигнально-пусковой
Извещатель пожарный дымовой оптико-злектронный
Извещатель пожарный ручной адресный
Оповещатель световой табличный адресный "Выход"
Оповещатель световой табличный адресный "СТРЕЛКА" влево
Оповещатель световой табличный адресный "СТРЕЛКА" вправо
Модуль подключения нагрузки
Блок разветвительно-изолирующий
Извещатель пожарный тепловой адресно-аналоговый максимально-дифференциальный
Извещатель пожарный дымовой оптико-злектронный линейный
Оповещатель охранно-пожарный комбинированный свето-звуковой
РСПИ
Устройство дистанционного пуска адресное
Адресный расширитель
Охранная панель
Блок резервного питания в корпусе "Контакт"
Антенна
Оборудование системы автоматической пожарной сигнализации
Шкаф пожарной сигнализации
Прибор приемно-контрольный и упрабления пожарный
Контроллер дбухпрободной линии
Прибор приемно-контрольный
Извещатель охранный магнитно контактный адресный
Устройство коммутационное
блок сигнально-пусковой
8
блок сигнально-пусковой
Модуль подключения нагрузки
Устройство дистанционного пуска
Шкаф контрольно-пусковой
Шкаф контрольно-пусковой
Шкаф контрольно-пусковой
Шкаф контрольно-пусковой
Шкаф контрольно-пусковой
Назначение
Система автоматической пожарной сигнализации предназначена для своевременного обнаружения
и локализации очага возгорания и управления инженерными системами объектов. Система
автоматической пожарной сигнализации выполняет следующие основные задачи:
- своевременное обнаружение пожара;
- достоверное обнаружение пожара;
- сбор, обработка и представление информации дежурному персоналу;
- взаимодействие с инженерными системами противопожарной защиты (формирование
необходимых инициирующих сигналов управления).
Сбор, обработка и представление информации дежурному персоналу, а также формирование
необходимых сигналов управления для инженерных систем объекта осуществляется ППКУП
Сириус, на основе организации зон контроля пожарной сигнализации, зон оповещения.
Описание системы
Для контроля возгорания здания используется система автоматической пожарной сигнализации,
основанная на оборудовании производства ЗАО НВП Болид.
Центральным элементом каждой из систем является прибор приемно-контрольный управления
пожарный «Сириус» в количестве 2 шт., предусмотренные к установке в помещении 1.30
1 этажа здания. При этом, ППКУП выполняет функции резервирования управления и контроля:
системы АПС – первый прибор; АППЗ – второй прибор. Для осуществления комплексного
функционала управления и контроля проектом предусматривается организация внутренней сети
приборов Сириус друг с другом.
Все помещения объекта, за исключением помещений с мокрыми процессами, лестничных
клеток, категории Д, оснащаются пожарными извещателями. Установка извещателей
предусмотрена:
а) автоматических дымовых на потолок (перекрытие), на подвесной потолок,
б) ручных извещателей – на стены на путях эвакуации
в) автоматических тепловых – в помещении кухни.
Извещатели контролируются по ДПЛС прибором С2000 КДЛ-С; С2000-КДЛ-2И исп 01. При
прокладке шлейфов соблюдаются топологии: «кольцо».
Для целей определения места возникновения пожара и автоматического формирования
(при обнаружении пожара) ППКП или ППКУП сигналов проектом предусмотрено деление объекта
на ЗКПС. В отдельные ЗКПС выделены:
а) смежные помещения;
б) лестничные клетки;
в) эвакуационные коридоры;
г) пространства за фальшпотолками;
9
Проектом реализовано подключение сигналов ПОЖАР, НЕИСПРАВНОСТЬ к проектируемой
РСПИ «Стрелец мониторинг», расположенной в помещении охраны 1.30 здания.
Дополнительно с целью выполнения тех условий ТУ ООО «Аскона Проперти» от 02.02.2022 б/н,
проектом предусмотрена подключение сигнала ПОЖАР к проектируемой РСПИ «Контакт GSM-5RT3», расположенной в помещении охраны 1.30 здания. Выходные релейные модули блока С2000СП2 переходят в контрольный шлейф РСПИ.
В каждом защищаемом помещении устанавливается один автоматический пожарный дымовой
извещатель, удовлетворяющих требованиям алгоритма В (каждая точка защищаемого пространства
контролируется одним автоматическим извещателем, алгоритм должен выполняться при
срабатывании одного автоматического ИП ЗКПС). Формирование сигнала «ПОЖАР» происходит
при срабатывании одного автоматического (выполнение алгоритма В) или одного ручного
(выполнение алгоритма А), что обеспечивается при программировании системы.
В целях выполнения требований СП 60.13330.2016, п. 12.2.2, 12.2.3, проектом предусматривается
установка устройств дистанционного пуска адресных УДП 513-3АМ ИСП.01, расположенных на
выходах с этажей, помещении охраны. При нажатии на извещатель система запускает сценарии
активации системы противодымной вентиляции с отключением системы общеобменной вентиляции
с задержкой пуска в 30 сек.
На объекте предусматривается система автоматизации в составе:
1) автоматическая разблокировка точек доступа для обеспечения эвакуации людей при
чрезвычайной ситуации в здании. Управление автоматической разблокировкой точки доступа
осуществляется с помощью блока сигнально-пускового С2000-СП2 путем размыкания цепи
питания электромагнитного замка;
2) система автоматизации отключения системы общеобменной вентиляции, системы
кондиционирования;
Система автоматизации управления отключения системы кондиционирования основана на
использовании релейных усилителей УК-ВК, которые подключаются к блокам сигнально-пусковым
С2000-СП2, осуществляющие контроль кабельной линии и управление устройствами коммутации.
3) выдача управляющей команды лифту для опуска лифта на отм 1 этажа и открытии дверей в
ожидании пожарного расчета;
4) управление и контроль огне-задерживающих клапанов и клапанов системы противодымной
вентиляции: КДУ в общем количестве – 220 шт.
5) запуск системы противодымной вентиляции в составе: ПД1- ПД22; ДУ1 – ДУ12 с задержкой не
менее 30 сек после останова системы общеобменной вентиляции и открывании клапанов системы.
Перечень элементов системы автоматизации управления отключением блоками С2000СП2 исп 02, УК-ВК:
- Шкаф управления – 38 шт.
- Выдача управляющего импульса шкафу управления лифтами – 1 шт.
Перечень элементов управления блоками С2000-СП2:
- электромагнитный замок – 16 шт.
Тактика работы системы заключается в размыкании цепей питания оборудования.
Для управления и контроля огне-задерживающих, систем дымоудаления и подпора клапанов
системы применяются блоки С2000-СП4 220. Блок осуществляет контроль положения, контроль
напряжения, а также управление клапанов ОЗК, КДУ, КПС. Блоки подключаются к контроллеру
кольцевой топологией ДПЛС. Контроллер получает извещения состояния блока, клапана и выдает
управляющие команды. Для организации теста проектом предусмотрена установка
кнопки ТЕСТ. Подключение кнопки осуществляется в блок С2000-СП4 220.
10
Проектом предусмотрена установка комплектных шкафов контрольно-пусковых ШКП систем ПД и
ДУ в соответствии с проектными решениями; установки ПД18, ПД14, ПД16 оснащаются шкафами
АЭП40-006-54П-11ВП1.
Используемые приборы и оборудование сертифицированы в области пожарной безопасности,
обладают достаточными функциональными возможностями для реализации поставленных задач,
оперативности управления процессом эвакуации и обеспечения безопасности людей.
Электропитание системы обеспечивают встроенные источники питания ППКУП Сириус, внешние
источники питания РИП-24 исп. 56, ШПС-24 исп. 10, при этом емкость аккумуляторных батарей
обеспечивает время работы системы АПС в дежурном режиме не менее 24 часов и не менее 1 часа в
режиме тревоги.
Все приборы подключаются к интерфейсу RS-485 в составе основной линии и резервируемой.
Подключение выполнить к клеммам А, В, клемму GND объединить подключением заземляющего
проводника кабеля к клеммам "GND" или "0 В".
Аппаратура автоматической пожарной сигнализации обеспечивает:
а) автоматическое переключение цепей питания с основного ввода электроснабжения на резервный
(от встроенного аккумулятора), при исчезновении напряжения на основном вводе с последующим
переключением на основной ввод электроснабжения, при восстановлении напряжения на нем;
б) автоматический контроль:
- шлейфов сигнализации на обрыв и короткое замыкание;
- соединительных линий управления инженерным оборудованием на обрыв и короткое замыкание;
в) формирование команды на управление внешними системами.
Шлейфы контрольные, оповещения, управления и электропитания проложены огнестойкими
кабельными линиями ОКЛ-ПР-КП и ОКЛ-ПР-ГТ в составе кабелей:
- для прокладки шлейфов пожарной сигнализации, шлейфов управления – КП FRLSLTx 1х2х0,5;
- шлейф электропитания оборудования С2000-КДЛ; табло; блоков исполняющие – С2000-СП2 КПСнг(A)- FRLSLTx 1х2х0,75;
- линия интерфейса RS-485 - КПСнг(A)- FRLSLTx 2х2х0,5;
- электропитание устройств АПС, АППЗ - ВВГнг(А)-FRLSLTx 3х2,5;
- электропитание устройств ДУ; ПД - ВВГнг(А)-FRLSLTx 5х2,5; ВВГнг(А)-FRLSLTx 5х
ВВГнг(А)-FRLSLTx 5х10; ВВГнг(А)-FRLSLTx 5х16;
Шлейфы пожарной, охранной сигнализации, оповещения, их спуски к приборам и оборудованию,
осуществлены по зданию в составе ОКЛ-ПР-КП кабельных каналах 25х16, ОКЛ-ПРГФ в составе
ПВХ гофротруб д. 20, 32, 50, 63 с использованием соответствующей фурнитуры (предусмотрено
спецификацией) в строгом соответствии с инструкцией на ОКЛ. Кабели связи Рупор-300 в части
организации ЛВС, распространения линии аналоговой связи проложить в проволочном лотке,
предусмотренный разделом 370-1-2021-ИОС5.1.
В соответствии с СП 484.1311500.2020 п. 5.20 обеспечен запас оборудования АПС, СОУЭ.
В соответствии с п 6.5 СП 484.1311500.2020 защита от ложных срабатываний обеспечивается
следующими мероприятиями:
- выбором типа ИП – автоматические дымовые и тепловые;
- использование мультикритериальных ИП;
- применение кабелей типа «витая пара»;
Алгоритм работы системы пожарной сигнализации
Система пожарной сигнализации включена постоянно.
11
Алгоритм работы системы пожарной сигнализации основывается на постоянном контроле
определенных параметров, формируемых извещателями (уровень задымленности, температуры в
защищаемом помещении). При превышении параметром заданного порога происходит
формирование извещений «ПОЖАР» (по одному извещателю автоматическому – выполнение
алгоритма В, одному ручному – выполнение алгоритма А). ППКУП Сириус при получении по
линии интерфейса RS-485 от С2000-КДЛ извещения ПОЖАР запускает сценарии управления
системами:
- выдача команды на запуск системы оповещения и управления эвакуацией;
- выдача сигнала открывания СКУД в здании;
- выдача сигналов отключения системы общеобменной вентиляции и кондиционирования
здания;
- выдача управляющего сигнала лифту;
- выдача сигнала ПОЖАР РСПИ с целью отправки извещения на ПЦН пожарной части;
- управление ОЗК, управление и контроль КДУ в общем количестве 220 шт.
- запуск системы противодымной вентиляции в составе систем: ПД1, ПД3 – ПД22; ДУ1 – ДУ12
с задержкой не менее 30 сек после останова системы общеобменной вентиляции и открывании
клапанов системы.
Описание алгоритма работы.
При возникновении сигнала «Пожар» в пожарном отсеке, где возник сигнал, реализуется
следующий алгоритм управления инженерными системами:
- передача сигналов «Пожар» и «Неисправность» на пульт краевого противопожарного
мониторинга ГКУ (Главного краевого управления);
включения системы оповещения и управления эвакуацией (СОУЭ);
переход работы лифтов в режим пожарной опасности (в случае их наличия);
- отключение системы общеобменной вентиляции и систем кондиционирования воздуха;
разблокировка электромагнитных замков системы охраны входов (СКУД);
управление системой противодымной вентиляции;
закрывание всех огнезадерживающих клапанов;
управление клапанами дымоудаления и подпора воздуха:
управление вентиляторами дымоудаления и подпора воздуха посредством адресных шкафов
управления ШУВ;
В случае нарушения работы и/или отказа работы одного из блоков запрещается принимать
пуско-наладочные работы, составляется соответствующий акт, ПНР проводится повторно.
5.
Методы контроля по ГОСТ Р 59638-2021.
Оборудованием и средствами измерения по ГОСТ Р 59638-2021
Б. 1.1 Для проведения испытаний на работоспособность СПС испытатели должны быть обеспечены
следующим оборудованием и средствами измерения:
а) средства инициирования срабатывания ИП — натурные (тестовые) очаги пожара или их имитаторы
(фены, баллончики с тестовым аэрозолем, аттенюаторы, тестовые излучатели и т. п.):
б) средства измерения электрических параметров (тока, напряжения, сопротивления или
комбинированные);
в) средства измерения звукового давления (шумомеры);
г) средства измерения времени (секундомеры):
12
д) средства измерения геометрических величин (рулетки, линейки и т. п.).
Контроль по ГОСТ Р 59638-2021
Б. 1.3 Контроль уровней доступа ППКП осуществляют путем анализа технической документации и
визуально.
Б.1.4 Соблюдение требований нормативных документов по проектированию в отношении
расположения технических средств и прокладки линий связи контролируют измерением расстояний
и высот, требования к которым регламентируются нормативными документами по проектированию
СПС.
Б.2 Контроль функционирования технических средств СПС по ГОСТ Р 59638-2021
Б.2.1 Контроль функционирования автоматических ИП должен подтверждать, что факторы пожара
способны достичь чувствительного элемента автоматического ИП из защищаемого пространства, а
не только возможность чувствительного элемента (электронного компонента) сформировать сигнал.
При необходимости мешающие предметы или загрязнения должны быть удалены. Также при
контроле функционирования должна быть подтверждена возможность ИП сформировать сигнал
тревоги и передать его на ППКП.
Б.2.2 Применение магнитов, кнопок, переключателей, вставляемых в дымовую камеру ИП предметов
(в том числе являющихся частью ИП). показаний аналоговых значений и иных методов,
проверяющих только электронные компоненты ИП. не соответствует положениям настоящего
стандарта в части контроля функционирования автоматических ИП. если не присутствуют прямые
указания о приемлемости данного метода в настоящем стандарте. Данные способы проверки (с
применением магнитов, кнопок и т. п.) рассматривают, как вспомогательные, предназначенные для
промежуточных проверок ИП и отслеживания состояния СПС в целом.
Б.2.3 Допускается изменение режима работы ИП (установка режима тестирования) перед контролем
функционирования посредством команд с ППКП. специальных кнопок на ИП, воздействия магнитом
или другим предусмотренным производителем способом.
Б.2.4 Применяемые для контроля функционирования ИП материалы и инструменты не должны
приводить к его повреждению и должны быть указаны в технической документации производителя.
Б.2.5 Допускается применение для контроля функционирования ИП не указанных в технической
документации производителя материалов и инструментов в случае, если выполнены следующие
требования:
- их применение не приведет к повреждению ИП;
- создаваемые условия при контроле функционирования с их помощью аналогичны тем. что создают
при проведении сертификационных испытаний ИП:
- данные инструменты и материалы предназначены для создания контролируемых и/или
калиброванных состояний окружающей среды.
Б.2.6 Если при контроле функционирования ИП не сформировал сигнал «Пожар» (сигнал тестового
срабатывания). то должны быть проведены необходимые операции по техническому обслуживанию
и/или ремонту согласно инструкциям производителя или проведена замена. После проведения ТО.
ремонта или замены ИП контроль функционирования должен быть проведен повторно.
Б.2.7 Контроль функционирования точечных дымовых ИП осуществляют указанным
производителем способом с помощью дыма или аэрозоля, приведенных в технической документации
на ИП. с контролем отображения соответствующего тревожного или тестового извещения на ППКП.
Допускается проводить контроль функционирования дымовых точечных ИП бескамерного типа с
13
применением указанных производителем фильтров или отражателей, которые необходимо
разместить около такого ИП. Применяемые дым или аэрозоль не должны повреждать ИП или
ухудшать его характеристики. После их применения не должна требоваться чистка ИП и^или
калибровка.
Б.2.8 Контроль функционирования точечных тепловых ИП с использованием плавких или сгораемых
вставок осуществляют изъятием чувствительного элемента из ИП. если это предусмотрено его
конструкцией, или изъятием данного ИП из линии связи с контролем отображения соответствующего
тревожного или тестового извещения на ППКП.
Контроль функционирования точечных тепловых ИП многоразового действия осуществляют
указанным производителем способом с помощью специализированного источника тепла, указанного
в технической документации на ИП с контролем отображения соответствующего тревожного или
тестового извещения на ППКП. Не допускается применение источников тепла, которые могут
привести к повреждению ИП или возгоранию.
Контроль функционирования точечных тепловых ИП с температурой срабатывания свыше 100 "С
допускается осуществлять после снижения порога срабатывания до 100 'С . если это допускается
конструкцией ИП или иным, предусмотренным производителем способом (в том числе воздействием
магнита, активации кнопки и т. л.).
Б.2.9 Контроль функционирования точечных газовых ИП осуществляют указанным производителем
способом с помощью газа(ов), указанного(ых) в технической документации на ИП. с контролем
отображения соответствующего тревожного или тестового извещения на ППКП.
Применяемый газ не должен повреждать ИП или ухудшать его характеристики. После его
применения не должна требоваться чистка ИП и/или калибровка.
П р и м е ч а н и е — Угарный газ (СО) является высокотоксичным веществом, должны быть
предприняты все необходимые меры безопасности, исключающие отравление персонала.
Б.2.10 Контроль функционирования точечных комбинированных ИП осуществляют для каждого
типа ИП, входящих в их состав в соответствии с положениями настоящего стандарта.
Б.2.11 При контроле функционирования мультикритериальных ИП должны быть осуществлены
процедуры контроля функционирования для каждого канала обнаружения, имеющегося в ИП.
Контроль функционирования допускается проводить воздействием на каждый канал обнаружения по
отдельности или при одновременном воздействии на все каналы согласно инструкциям
производителя. При одновременном воздействии на все каналы обнаружения должно быть
подтверждено, что каждый канал прошел контроль функционирования. Во всех случаях необходимо
проводить контроль отображения соответствующего тревожного или тестового извещения на ППКП.
Б.2.12 Контроль функционирования линейного дымового ИП проводят согласно инструкциям
производителя посредством перекрытия калиброванной части отражателя, введения на пути луча
предусмотренных производителем калиброванных фильтров, отражателей, дыма или аэрозоля. При
этом осуществляют контроль отображения соответствующего тревожного или тестового извещения
на ППКП.
Б.2.13 Контроль функционирования аспирационных ИП проводят согласно инструкциям
производителя с контролем отображения соответствующего тревожного или тестового извещения на
ППКП одним из следующих способов:
- введением дыма или аэрозоля в каждое заборное отверстие;
- сравнением времени транспортирования от крайнего наиболее удаленного от чувствительного
элемента заборного отверстия со значением, полученным и записанным при проведении ПНР (или
ремонта);
14
- введением дыма или аэрозоля через одно воздухозаборное отверстие, если при перекрытии любого
одного воздухозаборного отверстия будет сформирован сигнал о неисправности. Используемые дым
или аэрозоль должны соответствовать требованиям производителя аспирационного ИП.
Б.2.14 Контроль функционирования невосстанавливаемых линейных тепловых ИП осуществляют без
теплового воздействия на чувствительный элемент косвенными методами согласно инструкциям
производителя (например. измеряют сопротивление чувствительного элемента).
Б.2.15 Контроль функционирования восстанавливаемых линейных тепловых ИП осуществляют с
помощью специализированного источника тепла, указанного в технической документации на ИП с
контролем отображения соответствующего тревожного или тестового извещения на ППКП.
Контроль функционирования линейных тепловых ИП с температурой срабатывания свыше 100 'С
допускается осуществлять после снижения порога срабатывания до 100 *С. если это допускается
конструкцией ИП или иным, предусмотренным производителем способом.
Б.2.16 Контроль функционирования ИП пламени осуществляют указанным производителем
способом с помощью источника излучения, на который должен реагировать данный ИП с контролем
отображения соответствующего тревожного или тестового извещения на ППКП. Б.2.17 Контроль
функционирования электроиндукционных ИП осуществляют с помощью дыма или аэрозоля
согласно технической документации на ИП. с контролем отображения соответствующего тревожного
или тестового извещения на ППКП.
Б.2.18 Контроль функционирования ИП с видеоканалом обнаружения осуществляют согласно
технической документации на ИП с контролем отображения соответствующего тревожного или
тестового извещения на ППКП.
Б.2.19 Контроль функционирования модулей ввода осуществляют путем изменения состояния всех
задействованных на нем вводов с контролем отображения тревожного или тестового извещения на
ППКП. При наличии на модуле ввода световой и звуковой индикации она должна быть проверена на
соответствие технической документации на модуль.
Б.2.20 Контроль функционирования модулей вывода осуществляют путем активации всех
задействованных на нем выходов с контролем состояния подключенных к данным выходам
инженерных систем, исполнительных устройств и получения сигналов на пожарных приборах
управления и систем передачи извещений. Если пуск исполнигельных устройств или получение
сигналов от СПС инженерными системами могут привести к значительному ущербу, они могут быть
отключены и заменены имитаторами с эквивалентной нагрузкой. При наличии на модуле вывода
световой и звуковой индикации она должна быть проверена на соответствие технической
документации на модуль.
Б.2.21 Контроль функционирования ИБЭ путем сравнения напряжения на выходе источника при
питании от основного и резервного ввода сданными, указанными в технической документации на
него. При переключении между вводами проверяют корректность индикации в соответствии с
документацией производителя и отображение сигналов о неисправности на ППКП. Переключение на
второй (резервный) ввод питания необходимо осуществлять на время не менее 5 мин.
Б.2.22 При контроле функционирования ППКП проверяют их работу во всех режимах («Внимание».
«Пожар», «Неисправность». «Отключение» и т. д.). а также работа всех дополнительных
повторителей и блоков (модулей) индикации. При этом должно быть подтверждено, что световая и
звуковая сигнализация соответствует технической документации, а уровни доступа разграничены.
Контроль переключения между вводами питания ППКП осуществляют согласно Б.2.21. При
контроле функционирования ППКП должно быть подтверждено, что сигналы «Неисправность» и
«Пожар» могут быть сформированы и переданы по линии связи, в которую включены ИП.
15
Б.2.23 Аккумуляторные батареи всех типов, применяемых в ППКП и ИБЭ. необходимо обслуживать
и заменять согласно технической документации, при этом для свинцово-кислотных аккумуляторных
батарей с регулирующим клапаном применимы рекомендации, изложенные в Б.2.24— Б.2.31.
Б.2.24 При установке аккумуляторных батарей их маркируют таким образом, чтобы маркировка была
видима после открытия крышки ППКП или ИБЭ. Маркировка должна содержать дату производства
аккумуляторных батарей.
Б.2.25 При осмотре аккумуляторных батарей необходимо проверить следующие параметры:
- соединения на клеммах прочно закреплены, следы коррозии отсутствуют;
- разрушения и деформации корпуса, утечки электролитов отсутствуют;
- срок замены аккумуляторных батарей не наступит до следующего осмотра или нагрузочного
испытания.
При выявлении отклонений необходимо также провести замеры температуры аккумуляторных
батарей и клемм. При превышении температуры аккумуляторных батарей или клемм более чем на 10
"С относительно окружающей среды следует произвести замену неисправных аккумуляторных
батарей.
Осмотры рекомендуется проводить не реже одного раза в 3 мес.
Б.2.26 Замену последовательно соединенных аккумуляторных батарей рекомендуется проводить
одновременно.
Б.2.27 Напряжение на клеммах аккумуляторных батарей с номинальным напряжением 12 В не
должно быть менее 13,26 В. Данное измерение проводят на полностью заряженных батареях,
подключенных к зарядному устройству при температуре окружающей среды не выше 20 'С — 25 "С.
В случав снижения напряжения до значений менее 13.26 В батарею рекомендуется заменить. Замер
напряжения рекомендуется осуществлять не реже чем один раз в 6 мес.
Б.2.28 Измерение фактической емкости аккумуляторных свинцово-кислотных батарей с
регулирующим клапаном рекомендуется проводить согласно инструкциям производителя и
требованиям ГОСТ Р МЭК 60896-21 и ГОСТ Р МЭК 60896-22 в разрядном режиме
продолжительностью 3 ч и более.
При снижении фактической емкости батареи до 80 % и менее от номинальной при первой проверке
следует ее заменить в течение следующих 12 мес. При второй и последующей проверке фактической
емкости батареи ее следует заменить в течение 12 мес при снижении данного параметра до 85 % и
менее. Проверку фактической емкости рекомендуется осуществлять не реже чем один раз в 36 мес.
начиная с даты производства аккумуляторной батареи.
Б.2.29 В качестве альтернативы для проверки фактической емкости аккумуляторных батарей может
быть использован метод моментальной или импульсной нагрузки. В этом случае при снижении
емкости батареи до 80 % (с учетом допустимого отклонения данного метода) и менее рекомендуется
провести замену батареи или измерение фактической емкости. Проверку фактической емкости
методом моментальной или импульсной нагрузки, если применяется, рекомендуется осуществлять
не реже чем один раз в 6 мес.
Б.2.30 Проверку фактической емкости аккумуляторных батарей следует осуществлять на полностью
заряженных блоках.
Б.2.31 Измерения напряжения, температуры, а также оценка емкости батарей методом импульсной
нагрузки допускается проводить в автоматическом режиме, если извещения о неисправности
аккумуляторных батарей будут автоматически переданы на ППКП.
Б.З Контроль исправности линий связи СПС по ГОСТ Р 59638-2021
16
Б.3.1 Проверку проводят не менее двух испытателей, обеспеченных двухсторонней связью.
Б.3.2 Испытатель 1 размещается в помещении пожарного поста объекта защиты (при его наличии) с
установленными и собранными на нем вместе ППКП или компонентами. Испытателем визуально
проверяется функционирование ППКП. отсутствие сигналов о неисправности, индикацией
информации о нахождении ППКЛ в дежурном режиме в соответствии с требованиями технической
документации на ППКП.
Б.3.3 Проверка автоматического контроля ППКП исправности линий связи блочно-модульных
приборов осуществляется следующим образом.
Испытатель 2 последовательно имитирует нарушение исправности линий связи между компонентами
блочно-модульных приборов (для проводных — имитацией обрыва и короткого замыкания, для
оптико-волоконных и цифровых линий связи — имитацией пропадания связи, для радиоканальных
— нарушение связи в рабочем диапазоне частот) при помощи вспомогательных средств.
Испытатель 1 контролирует переход ППКП в режим «Неисправность» с включением световой
индикации и звуковой сигнализации о возникшей неисправности, отображением информации о
неисправной линии связи или адресе компонента прибора.
Требования к имитации неисправности линий связи и расположению точек имитации должны
соответствовать 4.14 настоящего стандарта.
Б.3.4 Проверка автоматического контроля ППКП исправности линий связи (шлейфов сигнализации)
с ИП осуществляется следующим образом.
Испытатель 2 последовательно имитирует нарушение исправности линий связи между ППКП и ИП
(для проводных — имитацией обрыва и короткого замыкания, для оптико-волоконных и цифровых
пиний связи — имитацией пропадания связи, для радиоканальных — нарушение связи в рабочем
диапазоне частот) при помощи вспомогательных средств.
Испытатель 1 контролирует переход ППКП в режим «Неисправность» с включением световой
индикации и звуковой сигнализации о возникшей неисправности, отображением информации о
неисправной линии связи или адресе ИП.
Требования к имитации неисправностей пиний связи и расположению точек имитации должны
соответствовать 4.14 настоящего стандарта.
5.2 Основными методами испытаний на работоспособность являются:
- контроль функционирования технических средств СПС:
- контроль исправности линий связи СПС;
- комплексные испытания на работоспособность СПС.
Требования к осмотру технических средств СПСГ по ГОСТ Р 59638-2021.
Г1 При осмотре автоматических точечных ИП и выносных устройств индикации необходимо
удостовериться, насколько это возможно, что они корректно промаркированы, не окрашены или не
повреждены иным образом. Также необходимо убедиться, что не были произведены перепланировки
помещений, перенос ИП. и в пространстве на расстоянии 0.5 м от ИП не произошло никаких
изменений с момента предыдущего осмотра.
При осмотре аспирационных ИП необходимо убедиться, насколько это возможно, что все
воздухозаборные отверстия открыты.
Г.2 При осмотре ручных ИП необходимо удостовериться, что ИП не повреждены, корректно
промаркированы, не закрыты посторонними предметами или мебелью или не перенесены с момента
последнего осмотра.
17
Г.З При осмотре ИБЭ необходимо убедиться, что индикация соответствует дежурному режиму.
Г.4 При осмотре ППКП необходимо убедиться, что индикация соответствует дежурному режиму или
с момента прошлого осмотра количество неисправностей и отключений не изменилось, а также, что
все световые индикаторы и звуковые сигнализаторы функционируют, отсутствуют внешние
повреждения корпусов приборов (функциональных блоков). Также необходимо ознакомиться с
журналом событий ППКП и журналом регистрации извещений.
Г.5 При осмотре модулей (блоков) ввода и вывода необходимо убедиться, что отсутствуют видимые
нарушения их корпусов или других факторов, негативно влияющих на их функциональность. При
наличии на данных модулях (блоках) световой и звуковой возможности индикации она должна
быть проверена в ходе осмотра или контроля функционирования.
6.
Перечень оборудования подлежащих проверке, наладке, настройке
Оборудование системы автоматической пожарной
сигнализации
Прибор приемно-контрольный и управления пожарный
Контроллер двухпроводной линии
Контроллер двухпроводной линии
блок индикации
Аккумулятор 17 Ач 12 В
Шкаф пожарной сигнализации
Резервированный источник питания
Аккумулятор 40 Ач 12 8
блок сигнально-пусковой
Извещатель пожарный дымовой оптико-злектронный
Извещатель пожарный ручной адресный
Оповещатель световой табличный адресный "ВЫХ0Д"
Оповещатель световой табличный адресный
"СТРЕЛКА" влево
Оповещатель световой табличный адресный
"СТРЕЛКА" вправо
Модуль подключения нагрузки
Блок разветвительно-изолирующий
Извещатель пожарный тепловой адресно-аналоговый
максимально-дифференциальный
Извещатель пожарный дымовой оптико-злектронный
линейный
Оповещатель охранно-пожарный комбинированный
свето-звуковой
РСПИ
Устройство дистанционного пуска адресное
Адресный расширитель
Охранная панель
Код изделия
Сириус
С2000-КДЛ-С
С2000-КДЛ-2И исп
01
С2000-БИ
Аб 1217К
ПК-21.исп 10
РИП-21, исп 56
АБ 126 ОС
С2000-СП2
ДИП-34А-03
ИПР 513ЗАМИСП.01
С2000-0СТисп 01
изготовитель
болид
болид
Ед.изм
шт.
шт.
болид
шт.
6
болид
болид
болид
болид
болид
болид
болид
шт.
шт.
шт.
шт.
шт.
шт.
шт.
1
14
6
3
6
15
358
болид
шт.
41
болид
шт.
49
С2000-0СТ исп 07
болид
шт.
13
С2000-0С7 исп. 08
болид
шт.
16
МПН
бриз
болид
болид
шт.
шт.
4
56
С2000-ИП-02-03
болид
шт.
4
С2000-ИДПЛ
болид
шт.
6
болид
шт.
2
шт.
1
МАРС 24-КП
(строб)
Стрелец
мониторинг
УДП 513-10
ИСП.01
С2000-АР1
Контакт GSM-SRT3
Блок резервного питания в корпусе "Контакт"
БРП 12В 5 А
Антенна
Антей 900 FME
Оборудование системы автоматической пожарной
сигнализации
Шкаф пожарной сигнализации
Прибор приемно-контрольный и управления пожарный
ШПС-24 исп 10
Сириус
болид
GSMКонтакт
GSMКонтакт
болид
болид
шт.
Кол-во
1
1
шт.
15
6
шт.
1
шт.
1
шт.
1
шт.
шт.
2
1
18
Контроллер двухпроводной линии
Прибор приемно-контрольный
Извещатель охранный магнитно контактный адресный
Устройство коммутационное
блок сигнально-пусковой
Блок сигнально-пусковой
Модуль подключения нагрузки
Устройство дистанционного пуска
Шкаф контрольно-пусковой
Шкаф контрольно-пусковой
Шкаф контрольно-пусковой
Шкаф контрольно-пусковой
Шкаф контрольно-пусковой
7.
С2000-КДЛ-2И исп.
01
Сигнал-10
С2000-СМК исп 05
УК-ВК исп. 15
С2000-СП2 исп.02
C2000-CП4/220
МПН
УДП 513-10 исп.1
ШКП-4RS (М)
ШКП-10RS (М)
ШКП-18RS (М)
ШКП-30RS (М)
АЭП40-006-54П11ВП1
болид
шт.
болид
болид
болид
болид
болид
болид
рубеж
болид
болид
болид
болид
шт.
шт.
шт.
шт.
шт.
шт.
шт.
шт.
шт.
шт.
шт.
АДЛ
шт.
14
3
12
38
16
227
38
227
13
3
8
2
3
Характеристики системы (краткое описание основного оборудования).
7.1. Прибор приемно-контрольный и управления пожарный СИРИУС
встроенный модуль контроля кольцевой линии ДПЛС "С2000-КДЛ-С" на 127 адресных устройств
Возможность установки второго встроенного модуля "С2000-КДЛ-С"
Резервированный интерфейс RS-485 для подключения внешних блоков ИСО "Орион"
Резервированный интерфейс RS-485 для объединения до 32 ППКУП "Сириус" в сеть с
возможностью перекрёстного управления
Встроенный резервированный источник питания
Журнал на 65000 событий
Web-интерфейс для конфигурирования параметров, удаленного контроля состояния системы,
просмотра, сохранения и печати журнала событий
Возможность подключения к АРМ "Орион Про" для расширения возможностей мониторинга
состояния защищаемого объекта
7.2. Контроллер двухпроводной линии - С2000-КДЛ-С
Предназначен для применения в составе ППКУП "Сириус"
Работа в составе систем: ИСО "Орион"
Подключение до 127 адресных устройств (АУ)
Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
Возможность применения изоляторов короткого замыкания "БРИЗ" и его исполнений для
локализации короткозамкнутых участков ДПЛС
Питание подключенных адресных устройств по двухпроводной линии связи
Работа с адресными пожарными извещателями, их модификациями и исполнениями: "ДИП-34А",
"С2000-ИПДЛ", "С2000-ИП", "С2000-ИПГ", "ИПР 513-3А", "С2000-Спектрон"
Работа с адресными устройствами дистанционного пуска, их модификациями и исполнениями:
"УДП 513-3АМ", "С2000-Спектрон-УДП"
Работа с блоком расширения шлейфов сигнализации "С2000-БРШС-Ex"
Подключение в двухпроводную линию связи неадресных пожарных извещателей с выходом "сухой
контакт" через адресные расширители "С2000-АР1", "С2000-АР2" и "С2000-АР8" и их исполнения
Управление исполнительными устройствами через адресные сигнально-пусковые блоки "С2000СП2", "С2000-СП2 исп.02", "С2000-СП4/24", "С2000-СП4/220"
Работа с адресными радиоканальными пожарными извещателями линейки "С2000Р"
19
Передача служебных и тревожных сообщений в ППКУП "Сириус"
7.3.
Контроллер двухпроводной линии связи С2000-КДЛ
Технические характеристики:
Блок индикации и управления для работы в составе ИСО "Орион", 60 индикаторов состояния
разделов, 7 индикаторов тревог и неисправностей, 1 индикатор состояния блока, 1 индикатор
состояния раздела управляемого Touch Memory, RS-485, встроенный считыватель Touch Memory, Uпит.10,2...28,4 В, I-потр.200 мА (max), IP20, t-раб.-30...+50°С, габаритные размеры 340х170х27,5 мм.
7.4. блок индикации С2000БИ
- Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов:
"Взят", "Взятие", "Снят", "Тревога", "Нападение", "Невзятие", "Пожар", "Внимание",
"Неисправность", "Нарушение технолог. ШС", "Норма технолог. ШС", "Протечка",
"Повышение/Понижение температуры", "Повышение/Понижение уровня", "Дверь Взломана",
"Дверь Заблокирована", "Дверь Открыта/закрыта", "Доступ закрыт/открыт/в норме"
- Отображение на светодиодных индикаторах "Пожар", "Внимание", "Тревога", "Нападение",
"Невзятие" и "Неисправность" тревог и неисправностей в прикрепленной к блоку "С2000-БИ" части
системы "Орион"
- Включение звукового сигнала при получении тревожного сообщения по одному или нескольким
контролируемым разделам и возможность его сброса оператором
- Формирование сообщения о вскрытии корпуса на пульт "С2000"
- Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации,
времени звучания звуковой сигнализации
- Часовая синхронизация времени с пультом "С2000" ("С2000M")
7.5. Шкаф пожарной сигнализации ПК-21.исп 10
Количество вводов питания: 2
Основной источник питания - однофазная сеть переменного тока номинальным напряжением 230 В,
частотой 50/60 Гц, рабочий диапазон, В: 180…265
Резервный источник питания – батареи серии «Болид» (12 В, 40 A∙ч) АБ 1240 (С,М)*, или (12 В, 26
A∙ч) АБ 1226 (С,М)* или аналогичные , шт.: 2
Выходное напряжение постоянного тока: при питании от сети и заряженных AБ, В: 13,6±0,6
при питании от АБ, В: 13,5…10
Диапазон номинального тока нагрузки (суммарно по 7-ми выходам), А: 0…5
Количество линий интерфейса и выходов для подключения питания приборов, устанавливаемых
внутри ШПС-12: 7
Максимальный ток по одному выходу 12 В с клемм XT1…XT6, А: 0,65
Максимальный ток по выходу 12 В с клеммы XP3, А: 1,15
Максимальная потребляемая мощность от сети, В∙А / Вт: 220 / 110
Количество изолированных интерфейсов RS-485 для подключения внешних устройств: 2
Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС-12, м, не более: 10
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, м, не более: 3000
Габаритные размеры, мм, не более: 700x600x225
Масса шкафа (с аккумуляторными батареями), кг, не более: 48
Степень защиты, обеспечиваемая оболочкой: IР41
7.6.
Резервированный источник питания РИП-21, исп 56
20

Передача событий на пульт "С2000М" или АРМ "Орион Про":

"Сброс прибора" (при включении питания РИП);

"Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В);

"Восстановление сети" (сетевое напряжение питания в пределах 150…253 В);

"Перегрузка источника питания" (выходной ток РИП более 7,5 А);

"Перегрузка источника устранена" (выходной ток РИП менее 7,5 А);

"Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных
пределах);

"Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных
пределах);

"Неисправность источника питания" (при подключённом сетевом напряжении РИП не
обеспечивает выполнение п. 1.2.3);

"Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает
выполнение п. 1.2.3);

"Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена);

"Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого –
требуется замена или техническое обслуживание);

"Разряд батареи" (напряжение на батарее ниже 11 В, при отсутствии сетевого напряжения);

"Требуется обслуживание" (время наработки батареи истекло, требуется заменить батарею);

"Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен);

"Тревога взлома" (корпус РИП открыт);

"Восстановление зоны контроля взлома" (корпус РИП закрыт);

"Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии
напряжения в сети и разряде батареи).

"Подключение выходного напряжения" (РИП подключил выходное напряжение при
появлении напряжения в сети).
7.7. блок сигнально-пусковой С2000-СП2/СП4
Питание от двухпроводной линии связи
Независимое управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта
"С2000"/"С2000М" или АРМ "Орион Про"
Программируемая логика управления реле позволяет управлять различными исполнительными
устройствами (световые и звуковые оповещатели, электромагнитные замки и другие)
Опциональное использование одного или двух реле с использованием одного или двух адресов
соответственно
Контроль вскрытия корпуса
Световая индикация состояния
До 64 блоков к "С2000-КДЛ" или "С2000-КДЛ-2И"
7.8. Извещатель пожарный дымовой оптико-злектронный ДИП-34А-03
однозначная установка в розетку;
возможность формирования сигнала о курении в запрещенных местах;
раннее обнаружение пожара;
программная установка уровней задымленности "день-ночь";
предтревожное сообщение "Внимание";
контроль работоспособности;
контроль запыленности;
21
контроль текущего значения концентрации дыма;
измерение напряжения в ДПЛС в месте установки;
световая индикация состояния;
проверка работоспособности нажатием на световод или лазерным тестером;
адрес извещателя запоминается в энергонезависимой памяти;
надежная защита от насекомых;
крышка для защиты от пыли в период строительства и ремонта;
до 127 извещателей к "С2000-КДЛ" и "С2000-КДЛ-2И";
совместим с монтажными комплектами крепления в подвесной потолок МК-2.
Извещатель пожарный дымовой оптико-электронный адресно-аналоговый для работы с прибором
С2000-КДЛ, питание по линии двухпроводной линии связи 8…11 В, ток потребления до 500 мкА,
степень защиты оболочки IP41, диапазон рабочих температур -30…+55°С, габаритные размеры
100х47 мм, защита от неправильного подключения.
7.9. МПН - Модуль подключения нагрузки
Предназначен для упрощения подключения оповещателей, табло и исполнительных устройств к
приборам с диодной схемой контроля линии. Модуль подключения нагрузки к приборам С2000АСПТ, С2000-КПБ, Сигнал-20П, Сигнал-20М.
7.10. Блок разветвительно-изолирующий БРИЗ
Блок разветвительно-изолирующий «БРИЗ» предназначен для использования в двухпроводной
линии связи контроллера «С2000-КДЛ».
Диапазон рабочих напряжений, В - 6…12;
Ток потребления, мА:
- в дежурном режиме не более - 0.04;
- в режиме КЗ не более – 3;
Пороговое напряжение срабатывания, В - 2.9…3.4;
Время срабатывания не более, с – 0.2;
Максимальное количество БРИЗ в линию, шт., не более – 40;
Диапазон рабочих температур, °С -30…+55
7.11. Извещатель пожарный тепловой адресно-аналоговый максимально-дифференциальный
С2000-ИП-02-03
- однозначная установка в розетку;
- выдача извещения "Пожар" как при превышении максимального порога, так и при изменении
градиента температуры;
- обработка температуры, используя предысторию;
- возможность измерения температуры с последующей передачей через "С2000-КДЛ" или "С2000КДЛ-2И" на пульт "С2000М" или АРМ "Орион Про";
- контроль работоспособности;
- световая индикация состояния;
- проверка работоспособности нажатием на световод или лазерным тестером;
- измерение напряжения в ДПЛС в месте установки;
- адрес извещателя запоминается в энергонезависимой памяти;
- до 127 извещателей к "С2000-КДЛ" или "С2000-КДЛ-2И";
- совместим с монтажными комплектом крепления в подвесной потолок МК-2.
22
7.12. Извещатель пожарный дымовой оптико-электронный линейный С2000-ИДПЛ
- питание по двухпроводной линии связи;
- фиксированный или адаптивный порог срабатывания;
- световая индикация состояния;
- для облегчения настройки может применяться лазерный указатель и тестер "ИПДЛ-152";
- выносное устройство индикации и управления "УВ-ПРМ-ПРД-Б", входящее в комплект, позволяет
дистанционно контролировать состояние извещателя;
- имеет кнопки "Тест" и "Неисправность". Позволяет подключать тестер "ИПДЛ-152";
- до 35 извещателей к "С2000-КДЛ" или "С2000-КДЛ-2И".
7.13. Оповещатель охранно-пожарный комбинированный свето-звуковой МАРС 24-КП (строб)
Характеристики:
Тип светового оповещателя
постоянного свечения
Цвет
Красный
Цвет свечения
Красный
Уровень звукового давления, дБ
110
Степень защиты
IP52
Диапазон рабочих температур, °С
-30…+55
Габаритные размеры, мм
90х90х43
Масса, не более, кг
0.06
7.14. РСПИ Стрелец мониторинг
– частотный диапазон 403-470 МГц;
– максимальная излучаемая мощьность 37 +/- 2 дБм. Передача сигнала о ЧС от станции оповещения
ПАК Стрелец Мониторинг на ПЦН (ПЦО) реализована через радиоканал в диапазоне частот,
зарезервированных для МЧС России. Помимо этого, станция может сама подключаться к
телефонным или интернет линии, мобильным, спутниковым каналам, автоматически выбирая самый
быстрый «маршрут для извещения о ЧС. При возгораниях небольших масштабов станция генерирует
срабатывание исполнительных устройств: сработают противопожарные устройства – дымоудаления,
остановку приточной вентиляции и так далее. Сигнальные интерфейсы, использующиеся в ОС для
подключения объектового оборудования, либо программирования параметров:
– интерфейс S2 интегрированной системы безопасности “Стрелец-Интеграл”;
– интерфейс RS-232;
– интерфейс USB;
– интерфейс модуля входов контроля (МВК-RS);
– интерфейс модуля сопряжения (МС-RS).
7.15. Устройство дистанционного пуска адресное УДП 513-10 ИСП.01
УДП 513-10 исп.1 - питание осуществляется от приемно-контрольного прибора или источника
питания через Rогр, при включении по четырехпроводной схеме. УДП 513-10 исп.1 предназначен
для работы с любыми ППКПУ, воспринимающими сигнал сработки УДП в виде включения (или
выключения) в шлейф сигнализации дополнительного резистора по средствам встроенного реле
«Сухой контакт». Допустимый ток, коммутируемый «сухими контактами» УДП 513-10 исп.1 при
напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А.
7.16. Адресный расширитель С2000-АР1
Адресный расширитель «С2000-АР1» исп.01 применяется с контроллером двухпроводной линии
23
связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион».
Предназначен для подключения неадресных извещателей с выходом типа «сухой контакт» в
двухпроводную линию связи КДЛ, с возможностью контроля состояния блокировки корпуса
извещателя.
Электропитание и информационный обмен АР1 осуществляется по ДПЛС. Поддерживает протокол
двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте
своего подключения.
АР1 рассчитан на непрерывную круглосуточную работу
Размещается внутри охранного или пожарного четырехпроводного извещателя
Питание от двухпроводной линии связи
Контроль контактов сигнального реле («Охрана») и датчика вскрытия корпуса («Блокировка»)
Нормально-замкнутые контакты шлейфа «Охрана» для исполнений 02 и 03 и нормальноразомкнутые — для исполнения 01
Адрес расширителя сохраняется в энергонезависимой памяти
Измерение значения напряжения в ДПЛС в месте установки
Миниатюрное исполнение
7.17. Охранная панель Контакт GSM-S-RT3
Данные от «Контакт GSM-5-RT3» передаются в протоколе Ademco ContactID по голосовому и
цифровому каналу GSM, по каналу GPRS, сетям Ethernet и городским телефонным сетям.
2 разъема для установки SIM-карт;
GSM-модем;
Световые индикаторы состояния GSM-модема, передачи по каналам связи, режима работы, наличия
питания и SIM-карт;
Батарея автономного питания
7.18. Блок резервного питания в корпусе "Контакт" БРП 12В 5 А
Импульсный блок резервного питания в корпусе Контакт под АКБ 7Ач. Встроенная защита от
глубокого разряда аккумулятора, защита нагрузки от превышения выходного напряжения, контроль
пропадания сети 220 В, защита аккумулятора от переполюсовки батареи и от превышения выходного
напряжения, пиковый ток нагрузки 7А.
7.19. Антенна Антей 900 FME
Портативная штыревая GSM-антенна Антей 900 подсоединяется к разъему FME сотовых терминалов
и усиливает мощность сигнала в диапазонах 872-960/1710-1885 МГц. Коэффициент усиления 3 dBi.
Длина антенны 12 см
7.20. Шкаф пожарной сигнализации ШПС-24 исп 10
Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку; 2 ввода питания; Uвх.150…253 В, U-вых.27.2±6 В, I-ном.2 А, I-макс.2.2 А, под два АКБ 12 В 17 Аꞏч; встроенный блок
коммутации БК-24-RS485 (две изолированные линии интерфейса RS-485 для подключения к
компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для
подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам
внутреннего интерфейса RS-485; 7 выходных каналов 24 В с индивидуальной защитой); IP41, t-раб.10…+40°С, 650х500х220 мм. Возможность установки монтажного комплекта МК-1.
7.21. Прибор приемно-контрольный Сигнал-10
24
В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный
охранный прибор и выполняет следующие функции:
- контролирует неадресные шлейфы сигнализации:
* тип 4: охранный
* тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
* тип 6: технологический
* тип 7: охранный входной
* тип 11: тревожный
* тип 12: программируемый технологический
* тип 14: пожарный адресно-пороговый
* тип 16: пожарный ручной
- управляет 2-мя релейными выходами без контроля подключаемых цепей
- управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей
- отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных
индикаторах
- поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных
идентификаторов (ключей и карточек) через подключаемый внешний считыватель
- позволяет одновременно управлять группой своих шлейфов сигнализации
- позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их
полномочия по управления шлейфами сигнализации
- питается от одного или двух независимых внешних источников питания постоянного тока
- имеет датчик вскрытия корпуса
В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и
управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет
собой совмещённый приёмно-контрольного прибор и прибор управления.
Дополнительно к функциям в автономном режиме блок выполняет следующие функции:
- контролирует пожарные неадресные шлейфы сигнализации:
* тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей
в ШС);
* тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и
дымовых извещателей);
* тип 3: пожарный тепловой двухпороговый.
- контролирует пожарный адресно-пороговый шлейф сигнализации (тип 14 с извещателями "ДИП34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА")
- передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов
на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов,
питания и т.д.
- поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»:
тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных
идентификаторов (ключей и карточек) через любой считыватель в системе
- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных
кнопочных клавиатур и с сетевого контроллера
- передает текущие значения сопротивлений шлейфов сигнализации с подключенными
извещателями и сигнализаторами по запросу сетевого контроллера;
- имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения,
которые не могут быть переданы сетевому контроллеру при отсутствии связи
25
7.22. Извещатель охранный магнитно контактный адресный С2000-СМК исп 05
- Срабатывание при открытии двери
- Питание по двухпроводной линии связи
- Адрес извещателя хранится в энергонезависимой памяти
- Проверка работоспособности изделия магнитом
- Защита от ложных срабатываний
- Измерение значения напряжения в ДПЛС в месте установки
- Современный дизайн корпуса
- Малый ток потребления
- Возможность работы на металлической поверхности у "С2000-СМК исп.06" и "С2000-СМК исп.07"
- До 127 извещателей к "С2000-КДЛ" или "С2000-КДЛ-2И"
Технические характеристики:
- Расстояние срабатывания (до ответной части) 10 мм
- Время фиксации нарушения зоны не более 300 мс
- Потребляемый ток 0,5 мА
- Время технической готовности не более 15 с
- Рабочий диапазон температур от минус 30 до +50°С
- Относительная влажность до 95% при +25°C
- Степень защиты корпуса IР40
- Габаритные размеры 70x12x9 мм — "С2000-СМК исп.04", "С2000-СМК исп.05"
70х12х14 мм — "С2000-СМК исп.06", "С2000-СМК исп.07"
- Масса не более 50 г
- Средний срок службы 10 лет
- Программирование программа UProg.exe
- Тип монтажа оконный и дверной проем
7.23. Устройство коммутационное УК-ВК исп. 15
Количество каналов коммутации 1
Контакты реле Нормально замкнутый, на переключение
Максимальное коммутируемое напряжение 250В переменного тока, 30В постоянного тока
Максимальный коммутируемый ток 10А
Напряжение управления 20 – 27,6 В
Ток управления 0,014 – 0,019 А
Габаритные размеры: 102×107×39 мм
Масса: не более 0,2 кг
Степень защиты оболочки по ГОСТ 14254-2015 IP30
Диапазон рабочих температур от минус 30 до +50 °С
7.24. Шкаф контрольно-пусковой ШКП-4RS (М)/ ШКП-10RS (М)/ 18RS (М)/ 30RS (М)
Возможность работы в режимах ручного и автоматического управления. В автоматическом
режиме шкаф управляется по интерфейсу RS-485
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе
электропитания
Контроль исправности цепей управления двигателем
26
Отображение режимов "Авария питания", "Автоматика
"Неисправность" на встроенных световых индикаторах
ШКП-4RS ШКП-10RS
откл.",
"Двигатель
ШКП-18RS ШКП-30RS
Номинальный коммутируемый
10
ток, А
25
40
63
Мощность
двигателя, кВт
1-4
1-10
1-18
1-30
Степень защиты корпуса
IP54
IP54
IP54
IP54
Габаритные размеры, мм
600
x400
x240
600
x400
x240
600
x400
x240
600
x400
x240
Масса прибора, кг
20
20
20
20
управляемого
включ.",
7.25. Шкаф контрольно-пусковой АЭП40-006-54П-11ВП1
Компактные габариты шкафа (от 400×300×150 мм).
Проверка на обрыв силовых цепей двигателей вентиляторов.
Защита от несанкционированного доступа.
Автоматическое управление электродвигателями по дистанционному НЗ сигналу «Пожар»,
коммутация ~220 В.
Опробование индикации.
Настраиваемые задержки включения и отключения вентилятора по сигналу «Пожар».
Индикация и диспетчеризация «Работа» и «Авария» каждого вентилятора, состояния «Пожар» и
режима «Автоматика отключена».
Управление и питание огнезадерживающих клапанов и клапанов дымоудаления (для
модификации шкафов с клапанами «ВПх»).
Опция для установки шкафа в системы подпора с нагревом (калорифером) для МГН. «Блок
подключения нагревателя соответствующей мощности».
8.
Распределение функций и обязанностей участников проведения ПНР.
Основными участниками производства ПНР являются:

технический заказчик;

лицо, осуществляющее строительство (генеральный подрядчик);

головная наладочная организация;

субподрядные монтажные организации;

субподрядные наладочные организации;

лицо, осуществляющее подготовку проектной документации;

научно-исследовательские организации;

эксплуатирующая организация.
Функциональные обязанности технического заказчика, уполномоченного застройщиком заключать
договоры подряда на строительство, с целью обеспечения своевременного исполнения договоров
подряда по производству ПНР, включают:

обеспечение участников производства ПНР проектной и рабочей документацией;
27

осуществление общего, оперативного и технического руководства производством работ по
монтажу, наладке и испытаниям технических средств;

обеспечение организации и проведения предпусковых и пусковых операций на оборудовании
(функционально-технологических узлах, функционально-технологических зонах, энергетической
установки в целом) с привлечением оперативного персонала эксплуатирующей организации;

подготовку квалифицированного эксплуатационного персонала;

разработку эксплуатационной документации, если эти обязанности по условиям договора не
возложены на головную наладочную организацию;

обеспечение безопасных условий работы своего персонала и персонала сторонних
организаций – участников производства ПНР;

обеспечение организации и проведения технических совещаний оперативного пускового
штаба со всеми участниками производства ПНР;

обеспечение режима, исключающего доступ посторонних лиц, в целях сохранности
оборудования, зданий, сооружений, помещений, приборов и инструментов, документации, в том
числе принадлежащих наладочным организациям;

взаимодействие с контролирующими организациями, включая вопросы согласования
проведения испытаний режимного характера.
Функциональные обязанности лица, осуществляющего строительство, организацию и координацию
ПНР, обеспечение соблюдения требований проектной документации, технических регламентов,
техники безопасности при строительстве, включают:

заключение, по согласованию с техническим заказчиком, договора подряда с головной
наладочной организацией, с заводами-изготовителями оборудования на его поставку и оказание
дополнительных услуг (шефналадка или наладка на условиях технического заказчика), с
монтажными организациями на выполнение работ по техническому сопровождению ПНР;

обеспечение финансирования производства ПНР в сроки, определенные проектно-сметной
документацией;
организацию производства строительно-монтажных работ и ПНР, а также контроль за их
своевременным и качественным производством;

обеспечение на договорной основе персонала участников производства ПНР служебными,
лабораторными и бытовыми помещениями;

обеспечение персонала головной и субподрядных наладочных организаций проектной и
рабочей документацией (с грифом «К ПРОИЗВОДСТВУ РАБОТ»);

участие в работе оперативного пускового штаба;

организацию работы комплексной приемочной комиссии и рабочих приемочных
подкомиссий;

проведение контроля за безопасностью работ и осуществление мероприятий по
противопожарной безопасности на объектах пускового комплекса;
Головная наладочная организация вместе с лицом, осуществляющим строительство, несет
ответственность за сроки и качество выполнения пусконаладочных работ, и ввод оборудования в
эксплуатацию. Функциональные обязанности головной наладочной организации включают:

распределение объемов работ между участниками производства ПНР;

составление перечня технической документации, оформление которой необходимо на
различных стадиях производства и сдачи ПНР на каждом функционально-технологическом узле и
функционально-технологической зоне;
28

представление на рассмотрение оперативного пускового штаба вопросов и предложений,
касающихся организации производства монтажных и пусконаладочных работ;

проведение контроля за производством ПНР;

обобщение, совместно с субподрядными наладочными организациями, результатов
производства ПНР;

подготовку технических предложений по совершенствованию технологии производства ПНР
и корректировке проектной документации;

участие в работе комплексной приемочной комиссии и привлечение к этой работе
субподрядных наладочных организаций.
Ответственные лица и исполнители при работах по Программе:
Ответственным лицом за безопасное и качественное проведение пусконаладочных работ на всех
этапах (до и в процессе индивидуальных испытаний, при комплексном опробовании
электрооборудования), выполняемых персоналом подрядчика является начальник участка ПНР.
Исполнителем наладочных работ по Программе является персонал участка ПНР. Персонал
эксплуатационного центра осуществляет курирование и контроль качества работ, принимает участие
в завершающих и приемочных операциях ПНР, организует проведение индивидуальных испытаний
29
и комплексного опробования оборудования. Регистрацию, анализ и проверку результатов испытаний
электрооборудования на соответствие заданным критериям и алгоритмам проводит персонал участка
ПНР, который также осуществляет обработку полученных результатов и оформление протоколов
выполнения наладочных работ.
Ответственность за правильное производство работ, за организацию и выполнение требуемых
Программой мер безопасности несут начальник участка ПНР и исполнители работ по программе
9.
Требования безопасности и охраны окружающей среды.
Безопасность проведения пусконаладочных работ обеспечивается:

квалификацией и дисциплиной персонала, участвующего в работах по Программе;

соблюдением «Правил пожарной безопасности»;

соблюдением «Правил безопасности при работе с инструментами и приспособлениями» в
части требований к выполняемой работе;

проведением работ в объеме, предусмотренном настоящей Программой,

в соответствии с требованиями действующей нормативной и производственнотехнологической документации;

проведением перед началом работ целевого инструктажа с изложением мер безопасности по
выполняемой работе.
При проведении инструктажа особое внимание должно быть уделено вопросам безопасности при
работах:

безопасным маршрутам следования персонала в зону проведения работ;

с подачей напряжения на монтируемое электрооборудование повременным схемам при
совмещенном производстве электромонтажных и пусконаладочных работ;

в условиях действующих электроустановок при проведении операций по проверке наличия
напряжения, при фазировке, измерениях сопротивления изоляции, с использованием приставных
лестниц, подставок, временных лесов;
После допуска бригады и проведения ей целевого инструктажа с момента начала работ
производитель работ должен осуществлять контроль за соблюдением правил охраны труда самим
лично и всеми членами бригады. При возникновении непредвиденных отклонений, нарушений в ходе
работ по Программе, работы должны быть прекращены и приняты меры по устранению нарушения.
Повторный допуск к работам разрешает лицо, прекратившее работы и после проведения
внепланового целевого инструктажа.
При работах в электроустановках и производственных помещениях с действующим
электрооборудованием:

наладочный персонал должен находиться в защитных касках;

используемые приспособления, приборы и оснастка с металлическими корпусами, должны
быть заземлены;
При производстве работ запрещается:

самовольное ведение работ, расширение рабочих мест и объемов работ, определенных
выданным нарядом (распоряжением);

использование неисправного инструмента, приборов и приспособлений, не прошедшего
испытание изолированного инструмента при выполнении работ под напряжением в
электроустановках;
30

работать в условиях плохой освещенности рабочих мест.
При проведении ПНР, совмещенных с электромонтажными работами, должен быть исключен доступ
постороннего персонала (в т.ч. и электромонтажного) в зону расположения оборудования, на которое
подается напряжение от постороннего источника. Выполнение работ в зоне действия другого наряда
должно согласовываться с работником, выдавшим этот наряд или с ответственным руководителем
(производителем работ) по наряду.
Ответственность за организацию выполнения требований безопасного производства работ по
Программе несут:

начальник участка ПНР;

исполнители работ по программе.
Разработка и выполнение отдельных мероприятий по охране окружающей среды в процессе
производства ПНР по настоящей Программе не требуется.
10.
Потребность в средствах для испытаний и проверок.
В ходе пусконаладочных работ применяются средства измерений, испытательные установки,
приспособления, которые прошли поверку, калибровку, аттестацию и техническое обслуживание в
соответствии с предъявляемыми требованиями к каждой позиции. Сведения о средствах измерений,
испытательных установках и приспособлениях, инструменте, используемых при наладочных работах
по объекту, сведены в таблицу.
№ п.п. Наименование
1.
- Мультиметр цифровой

постоянное напряжение, 100мВ - 600В

переменное напряжение, 1В - 600В

постоянной ток, 1мА - 10А

переменный ток, 1мА - 10А

сопротивление, 0,1Ом – 200Мом

шаг, 1 е.м.р.

погрешность измерений, 2%
2.
- клещи токоизмерительные

переменный ток, 100мА - 100А

погрешность измерений, 2%
3.
-ноутбук с установленным программным обеспечением Pprog, Uprog,
UprogFree, Settings.
4.
-мегомметр ЭС 0210/2 - Г
5.
Преобразователь интерфейсов USB-RS232
6.
Преобразователь интерфейсов USB-RS485
11.
Кол-во
2 ед.
1 ед.
1 ед.
1 ед.
1 ед.
1 ед.
Общий порядок проведения пусконаладочных работ.
11.1. Пусконаладочные работы должны выполняться наладочной организацией в соответствии с
требованиями ГОСТ 12.3.002-2014, СП 76.13330.2016, СП 484.1311500.2020, ПУЭ, ПОТ ЭЭ,
эксплуатационной документацией предприятий изготовителей.
11.2. Перед началом проведения работ необходимо:

провести организационно-инженерную подготовку, ознакомится с проектно-сметной,
конструкторско-технической документацией, с актами входного контроля и т.д.;
31

издать приказ о создании бригады по ПНР, с назначением ответственного руководителя работ
по объекту;

выполнить мероприятия по технике безопасности перед проведением работ, в том числе
получение всех необходимых допусков, разрешений и согласований от контролирующих
организаций;
11.3. Подготовительные работы на объекте, оценка готовности для принятия оборудования ПНР (на
объекте):

проверка комплектности смонтированных основных узлов и элементов системы, наличия
ЗИП, входящих в комплект поставки;

визуальный осмотр смонтированного оборудования, проверка соответствия выполненных
строительно-монтажных работ Проекту и Инструкциям (Руководствам по монтажу) заводаизготовителя;
11.4. Составление акта обследования и дефектной ведомости с указанием сроков устранения
выявленных дефектов монтажа и некомплектности оборудования. Документация составляется в трех
экземплярах, из которых по одному экземпляру передаются строительно-монтажной организации и
заказчику.
11.5. К работам, выполняемым заказчиком относятся:

доукомплектование недостающими узлами и деталями;

устранение дефектов монтажа (силами строительно-монтажной организации выполняющей
работы по договору с Заказчиком);
После устранения замечаний к СМР, комплектации, согласно дефектной ведомости, составляется акт
приемки системы в ПНР. Акт согласовывается с Заказчиком и строительно-монтажной организацией.
11.6. Перечень мероприятий ПНР:

проверка правильности маркировки, подключения и фазировки электрических проводок;

фазировка и контроль характеристик исполнительных механизмов (ИМ);

настройка логических и временных взаимосвязей систем сигнализации, защиты, блокировки
и управления, проверка правильности прохождения сигналов;

проверка функционирования прикладного и системного программного обеспечения;

предварительное определение характеристик объекта, расчет и настройка параметров
аппаратуры автоматизированных систем, конфигурирование измерительных преобразователей и
программно-логических устройств;

подготовка к включению, включение в работу систем измерения, контроля и управления, для
обеспечения индивидуального испытания технологического оборудования и корректировка
параметров настройки аппаратуры систем управления в процессе их работы;
оформление производственной и технической документации
12.
Автономная наладка системы АПС.
Автономную наладку и индивидуальные испытания выполнить в соответствии с требованиями
технической документации предприятий изготовителей.
Машины, механизмы и агрегаты следует подвергать испытаниям с проверкой соблюдения
требований, предусмотренных техническими условиями предприятия изготовителя.
Оборудование, сборка которых производилась в процессе монтажа, а также поступившие на монтаж
в собранном и опломбированном виде, разборке перед проведением испытаний не подлежат.
На стадии выполнения автономных пусконаладочных работ осуществляется:
32

проверка монтажа приборов и технических средств на соответствие требованиям инструкций
предприятий изготовителей, обнаруженные дефекты устраняет монтажная организация;

проверка правильности монтажа кабельных связей;

контроль характеристик исполнительных устройств.
Для начала работ по автономной наладке системы АПС необходимо запитать её по постоянной схеме
электропитания и выполнить следующие мероприятия:

проверку сопротивления изоляции кабелей.

проверку целостности жил кабеля и фазировку.

проверку правильности подключения оборудования и наличия защитного заземления.

проверку автоматических выключателей, от которых производится электропитание данного
оборудования.
Подача электропитания на оборудование осуществляется под руководством начальника
электролаборатории по запросу ведущего инженера, выполняющего ПНР по данному разделу.
Общие требования при автономной наладке оборудования системы АПС.
Перед началом работ по наладке всех приборов произвести внешний осмотр, правильность
подключения согласно проектной документации и инструкций завода изготовителя. Получить
информацию от монтажной организации о проведении входного контроля и соблюдении инструкций
завода изготовителя по монтажу и подключению. Если прибор находился в условиях отрицательной
температуры, то перед включением его необходимо выдержать не менее четырех часов при
комнатной температуре для предотвращения конденсации влаги внутри корпуса. С целью
исключения возможных неисправностей при подключении приборов к АЛС и АЛСТ приемноконтрольного прибора рекомендуется временно отключить питание прибора.
Методика наладки основного оборудования согласно указания и инсрукции.
Методика автономной наладки пульта контроля и управления охранно-пожарного С2000
Порядок конфигурирования прибора.
1.
Выполнить группировку зон (шлейфов) пожарных датчиков в разделы по помещениям
(согласно экспликации помещений и планов расстановки оборудования рабочей документации).
2.
Переименовать разделы согласно названиям помещений в экспликации рабочей
документации.
3.
Объединить разделы в группы разделов согласно отметкам (этажам).
4.
Выполнить настройку приборов согласно технического паспорта прибора: установить
пороги сигналов «Внимание», «Пожар», произвести тестовую сработку каждого датчика, проверить
сработку в режиме «Пожар», «Неисправность».
5.
Выполнить настройку реле приборов.
6.
Выполнить привязку реле приборов к разделам пожарных извещателей и установить
тактику их работы.
7.
Выполнить настройку передачи сообщений:
- общую информацию о настройке передачи (трансляции) событий.
- настроить передачу событий к прибору TR-001.
8.
Выполнить настройку пользовательских сообщений.
9.
Выполнить настройку управления блоками индикации.
Методика автономной наладки блока индикации с клавиатурой С2000-БКИ/БИ
Для настройки выполнить конфигурацию прибора в программе UprogFree:
33
1.
2.
3.
4.
Задать сетевой адрес прибора.
Задать номер раздела.
Выбрать тип индикатора.
Выбрать тип кнопки.
Методика автономной наладки контроллера двухпроводной линии связи С2000-КДЛ
Для настройки контроллера необходимо провести следующие действия по настройке:

назначение сетевого адреса контроллера;

задание типов адресных устройств (ИПР, извещатель пожарный дымовой) ;

установку конфигурационных параметров с разнесением адресных устройств по зонам
(1 помещение - 1 зона)

назначение адресов адресным устройствам.
Методика автономной наладки ручного извещателя ИПР 513-3АМ
Для задания адреса ИПР нужно с пульта или компьютера послать команду на смену адреса с
указанием старого и нового адреса. При этом на пульте или компьютере отобразятся события о
потери связи с ИПР по старому адресу и восстановлении связи с ИПР по заданному адресу. ИПР
применяется с типами входа «Пожарный ручной» (формирование события «Пожар2»).
Методика автономной наладки блока сигнально-пускового С2000-СП1
При помощи программы Uprog установить сетевой адрес прибора. Этот адрес не должен совпадать
с адресом какого-либо другого устройства, подключённого к тому же интерфейсу RS-485, что и блок.
Настроить конфигурационные параметры блока согласно РД и паспорту прибора:

Начальное состояние реле;

Время управления реле;

События о включении/выключении реле.
Методика автономной наладки блока сигнально-пускового С2000-СП2/СП4
Проверить подключение и конфигурацию блока на соответствие согласно руководству на прибор и
проектной документации на систему. Снять крышку с блока и убедиться, что пришло сообщение о
тревоге взлома его корпуса на пульт «С2000М», АРМ «Орион» (сообщение о восстановлении корпуса
придет по истечении 15 секунд после установки крышки блока). Отключить от выходов СП2
исполнительные устройства. Включить режим «Диагностика» с помощью датчика вскрытия корпуса
(«тампера»). Для включения режима необходимо выполнить последовательность нажатий: длинное
– короткое – короткое – короткое – длинное. Под длинным нажатием здесь подразумевается
удержание тампера в состоянии «нажато» в течение не менее 1,5 с, а под коротким – удержание
тампера в состоянии «нажато» в течение от 0,1 до 0,5 с. Пауза между нажатиями должна быть не
менее 0,1 с и не более 1 с. В режиме диагностики внутренний индикатор переходит в режим мигания
с частотой 1 Гц. Выходы поочерёдно выполняют диагностическую последовательность: в течение 2
секунд переходят в состояние «выключен», потом в состояние «включен» и обратно в состояние
«выключен». По окончании диагностики СП2 переходит в дежурный режим работы.
Для задания адресов необходимо с пульта «С2000М» или персонального компьютера с помощью
программы Uprog послать одну из команд для «С2000-КДЛ»:
- «Программирование адреса устройства»;
- «Смена адреса устройства».
34
Конфигурационные параметры блока хранятся в контроллере «С2000-КДЛ», их задание
производится через программу Uprog на отдельной вкладке «Выходы». Список конфигурируемых
параметров приведён в таблице руководства по эксплуатации.
Методика автономной наладки устройства коммутационного УК-ВК исп.12/15

На время проверки от УК-ВК необходимо отключить все цепи нагрузки.

Подать управляющий сигнал.

Проконтролировать коммутацию контактов исполнительных реле согласно схеме,
расположенной на лицевой наклейке данного УК-ВК.
УК-ВК считается исправным, если при подаче управляющего сигнала происходит соответствующая
этому коммутация выходных цепей.
Методика автономной наладки шкафа пожарной сигнализации ШПС

Включить ШПС;

Проверить работу ШПС, работу индикаторов и звукового сигнализатора;

Измерить выходное напряжение на БК-12, которое должно быть в пределах +13.6±0,6
В;

Отключить сетевое напряжение на время не менее 5 минут. Проверить переход ШПС
на питание от АБ. Проверить работу индикаторов и звукового сигнализатора. Измерить выходное
напряжение ШПС, которое должно быть в пределах 13.6…9.6В.
Данные могут меняться в зависимости от маркировки щита.
Методика автономной наладки извещателя пожарного дымового адресно-аналогового
ДИП-34А-03
1.
Подать питание на извещатель;
2.
Убедиться, что извещатель работает в дежурном режиме (красный сигнал раз в 10
секунд);
3.
Нажать тест-кнопку извещателя или направить луч оптического тестера на тест-кнопку
для проверки его работоспособности;
4.
Убедиться в срабатывании извещателя по включению оптического индикатора на
корпусе извещателя и приему сигнала « Тест « Кнопка» приемно-контрольным прибором;
5.
Убедиться, что появился тревожный сигнал (красный сигнал постоянного свечения);
6.
Убедиться, что тревожный сигнал сохраняется после снятия воздействия;
7.
Вернуть извещатель в исходное состояние;
8.
Убедиться, что появился проблесковый сигнал дежурного режима.
Выполнить настройку адресов извещателей согласно документации приборов, плана расположения
адресных извещателей в рабочей документации.
9.
В приборе С2000-КДЛ для дымовых датчиков ДИП-34А-03 задать следующие
параметры конфигурации (программирование программатором):

Тип входа 8 – дымовой адресно-аналоговый с изменяемым порогом.

Автоматическое перевзятие – нет.

Автоперевзятие из тревоги – нет.

Без права снятия – нет.

Дневной порог пожара – 100.

Дневной порог внимание – 80.

Ночной порог пожара – 90.
35



Ночной порог внимание – 70.
Порог запыленности – 40.
Управление индикацией АУ -1.
Методика автономной наладки преобразователя интерфейсов С2000-Ethernet
Конфигурирование прибора «C2000-Ethernet»
Изменение конфигурационных параметров «C2000-Ethernet» осуществляется при помощи
программы «UPROG». Приборы C2000-Ethernet v.2.52 и выше поддерживают 2 способа изменения
конфигурации прибора: по интерфейсу RS-232 и по локальной сети. В интерфейсе программы
UPROG необходимо выбрать требуемый способ конфигурирования (выбор способа
конфигурирования поддерживается UPROG v.4.1.0.58 и выше; конфигурирование прибора по
интерфейсу RS-232 поддерживается всеми версиями программы UPROG).
Для конфигурирования «C2000-Ethernet» по RS-232 необходимо:
1.
Подключить «C2000-Ethernet» к COM-порту компьютера и перевести прибор в режим
конфигурирования (положение джампера – «Config»).
Конфигурирование по локальной сети (с использованием службы "Орион 2"):
Для конфигурирования по локальной сети прибор доступен во всех режимах работы (в том числе и
в режиме Config). Для доступа к конфигурации прибора по локальной сети, в программе UPROG
необходимо в интерфейсе программы Uprog выбрать пункт «Прибор/Конфигурирование по LAN».
2.
Настроить параметры доступа к службе «Orion 2 - Device Interface Protocol» (интерфейс
работы с приборами по «протоколу Орион 2»):

указать IP-адрес компьютера, где установлена служба, и порт службы.
3.
Выбрать ветку «Служба Орион 2» в дереве приборов и создать линию для интерфейса
Ethernet.
Методика автономной наладки передатчика
Для настройки передачи сигнала «Пожар» на пульт краевого противопожарного мониторинга
необходимо произвести настройку передатчика согласно руководству завода-изготовителя.
Методика автономной наладки источника резервного питания
Выполнить проверку выходного напряжения при подключённой нагрузке. Номинальное выходное
напряжение при заряженных батареях и питании от сети – (13,2±0,6) В. Минимальное выходное
напряжение при разряженных батареях и питании от сети – не менее 10 В.

Подать на источник сетевое напряжение. Через (1 - 10) с должен засветиться зеленым цветом
индикатор СЕТЬ. После этого через секунду должен засветиться индикатор ВЫХОД, что
свидетельствует о работоспособности источника от сети;

выключить напряжение сети и убедиться, что индикаторы СЕТЬ и ВЫХОД погасли;

подключить нагрузку к клеммам;

перед подключением АКБ рекомендуется убедиться в ее исправности. Достаточно надежным
признаком исправности служит напряжение на АКБ в пределах (12,8 - 13,2) В.
Методика автономной наладки адресного расширителя С2000-АР2
Для задания адреса необходимо с пульта или персонального компьютера послать одну из команд для
КДЛ:
– «Программирование адреса устройства»;
– «Смена адреса устройства».
36

с помощью пульта или персонального компьютера взять на охрану извещатель с номером,
соответствующим адресу, на который запрограммирована КЦ1 АР2;

произвести имитацию срабатывания извещателя, подключённого к КЦ1. При этом
зафиксировать переход внешнего светового индикатора АР2 в режим парных миганий с периодом 4
секунды и появление сообщения «Тревога проникновения» или «Пожар» по адресу,
запрограммированному в АР2 для КЦ1. Перевести извещатель в состояние «Норма», при этом
зафиксировать переход внешнего светового индикатора АР2 в режим одиночных миганий с
периодом 4 секунды. С помощью пульта или компьютера дать команду на сброс тревоги от
извещателя, соответствующего КЦ1. Во время испытания одной КЦ, другая должна находиться в
норме;

выполнить то же самое для контролируемой цепи КЦ2.
Методика автономной наладки блока разветвительно-изолирующего БРИЗ
Произвести проверку срабатывания БРИЗ, подключённых к выходам «С2000-КДЛ». Для этого
следует замкнуть контакты «+ДПЛС» и «-ДПЛС» той колодки БРИЗ, которая не подключена к
«С2000-КДЛ». При этом должен включиться световой индикатор БРИЗ. Затем разомкнуть контакты
«+ДПЛС» и «-ДПЛС». При этом световой индикатор БРИЗ должен выключиться.
Подключение к системе краевого радиомониторинга
После завершения пуско-наладочных работ на объекте предъявляется представителям ГКУ по
пожарной безопасности, ГОЧС на предмет соответствия настоящим ТУ с оформлением акта.
Далее, организацией специализирующейся на подключении с системе радиомониторинга,
выполняется комплекс работ по подключению к системе радиомониторинга, который включает в
себя установку, настройку и регистрацию антенны и радиопередатчика на приемную станцию
пульта противопожарной службы, внесение технической и контактной информации об объекте в
распределенную базу данных, проверку прохождения сигналов и правильность отображения на
пульте противопожарной службы.
37
13. Объем и состав работ.
Объем и тип оборудования приведен в таблице и соответствует РД Шифр 370-1-2021-АПС
ФЕРп-2001 сб.2
№
п/п
Наименование
Итого:
1
2
3
4
5
6
7
8
9
Оборудование
системы
автоматической
пожарной
сигнализации
Прибор приемно‐
контрольный и
управления
пожарный
Контроллер
двухпроводной
линии
Контроллер
двухпроводной
линии
блок индикации
Шкаф пожарной
сигнализации
Резервированный
источник питания
блок сигнально‐
пусковой
Извещатель
пожарный дымовой
оптико‐злектронный
Извещатель
пожарный ручной
адресный
колво
КПТС->ТОУ
ТОУ->КПТС
ОП>КПТС
КПТС->ОП
Кау
Кду
Каи
Кди
Каи
Кди
Каи
Кди
Каи
Кди
Кау
Кду
Каи
4
544
0
1091
0
0
29
12
5
0
4
544
0
СмС
1
1
Информационных
Управления
Общее
Кди
Кобщи
Кобщу
Кобщ
34
1103
1137
548
1685,00
0
1
0
1
0
1
ИТОГО
1
1
0
0
0
1
1
0
1
6
6
0
0
0
6
6
0
6
1
1
1
0
1
0
1
1
1
2
6
6
6
0
6
0
6
6
6
12
3
3
0
0
0
3
3
0
3
15
15
0
0
0
15
15
0
15
358
358
0
0
0
358
358
0
358
41
41
0
0
0
41
41
0
41
38
10
11
12
13
14
15
16
17
18
19
20
21
22
Оповещатель
световой табличный
адресный "ВЫХ0Д"
Оповещатель
световой табличный
адресный "СТРЕЛКА"
влево
Оповещатель
световой табличный
адресный "СТРЕЛКА"
вправо
Модуль
подключения
нагрузки
Блок
разветвительно‐
изолирующий
Извещатель
пожарный тепловой
адресно‐аналоговый
максимально‐
дифференциальный
Извещатель
пожарный дымовой
оптико‐злектронный
линейный
Оповещатель
охранно‐пожарный
комбинированный
свето‐звуковой
РСПИ
Устройство
дистанционного
пуска адресное
Адресный
расширитель
Охранная панель
Антенна
Оборудование
системы
автоматической
49
13
16
4
56
56
0
0
0
0
0
0
0
0
0
56
56
0
56
4
4
4
0
0
8
8
4
12
6
6
6
0
0
0
12
12
0
12
2
2
2
0
0
0
4
4
0
4
1
1
0
0
0
1
1
0
1
15
0
0
0
15
15
0
15
6
6
0
0
0
6
6
0
6
1
1
1
1
0
0
0
0
0
0
1
1
1
1
0
0
1
1
4
4
0
15
39
пожарной
сигнализации
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Шкаф пожарной
сигнализации
Прибор приемно‐
контрольный и
упрабления
пожарный
Контроллер
двухпроводной
линии
Прибор приемно‐
контрольный
Извещатель
охранный магнитно
контактный
адресный
Устройство
коммутационное
блок сигнально‐
пусковой
блок сигнально‐
пусковой
Модуль
подключения
нагрузки
Устройство
дистанционного
пуска
Шкаф контрольно‐
пусковой
Шкаф контрольно‐
пусковой
Шкаф контрольно‐
пусковой
Шкаф контрольно‐
пусковой
Шкаф контрольно‐
пусковой
2
2
0
0
0
2
2
0
2
0
0
1
0
1
0
1
14
0
0
0
14
14
0
14
3
0
0
0
3
3
0
3
12
0
0
0
12
12
0
12
0
38
0
0
0
38
38
0
16
3
16
19
16
35
1
1
14
3
12
38
38
16
16
16
227
227
227
0
227
0
227
227
227
454
38
0
0
0
38
38
0
38
0
227
0
227
227
227
454
38
3
227
227
227
13
13
13
13
0
13
13
13
26
13
39
3
3
3
3
0
3
3
3
6
3
9
8
8
8
8
0
8
8
8
16
8
24
2
2
2
2
0
2
2
2
4
2
6
3
3
3
0
3
3
3
6
3
9
3
взаимодействие
со смежными
системами:
40
13
соуэ, скуд, ов, вд,
Метрологическая
сложность (МС)
Развитость
информационных
функций (РИФ)
Развитость
управляющих
функций (РУФ)
Коэффицент МС
и РИФ
Коэффицент
РУФ
4
М=
1
И=
1,51
У=
1
Фми = 0,5 + Каи : Кобщи х М х И =
0,55
Фу =1+(1,31хКау+0,95хКду):Кобщ х У =
1,31
Рб=
Категория
сложности АС
0
0
0
4
4
0
4
0,71
4
41
14. Комплексная наладка системы.
Комплексная наладка и опробование проводится после завершения индивидуальных испытаний и
автономной наладки всех инженерных систем, автоматики и управления, систем пожарной
безопасности. А также после полного программирования всех логических связей, разделов и зон на
пульте контроля и управления АУПС.
Общий принцип: проведение имитации пожара путем тестового задымления дымового пожарного
извещателя, или путем нажатия ИПР. По сигналу «Пожар» приборы управления по командному
импульсу от приемно-контрольного прибора АУПС должны сформировать сигналы на запуск
системы СОУЭ и сигналы на отключения систем вентиляции.
Полная программа проведения комплексной наладки:
14.1.Нормативные документы.
Испытания системы АПЗ проводятся в соответствии с требованиями следующих нормативных
документов:
1.
Федерального закона от 22 июля 2008 года № 123-ФЗ (редакция от 30.04.2021) «Технический
регламент о требованиях пожарной безопасности»;
2.
СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и
пожаротушения автоматические. Нормы и правила проектирования»;
3.
СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления
эвакуацией людей при пожаре»;
4.
ГОСТ 12.4.009-83 «Пожарная техника для защиты объектов. Основные виды. Размещение и
обслуживание»;
5.
СП 68.13330.2017 «Приемка в эксплуатацию законченных строительством объектов.
Основные положения».
6.
РД 78145-93 Пособие к руководящему документу. «Системы и комплексы охранной,
пожарной и охранно-пожарной сигнализации Правила производства и приемки работ»;
7.
Технической документации на элементы системы АПС и проектной документации.
14.2. Основание для проведения комплексных испытаний.
Основанием для проведения комплексных испытаний является:
- Договор подряда;
- Рабочая документация шифр: 370-1-2021-АПС и СОУЭ370-1-2021-ОВ1, 370-1-2021-ОВ2.
14.3. Цель и задачи комплексных испытаний.
Целью комплексных испытаний является проверка функционирования оборудования на соответствие
требованиям действующих норм и правил пожарной безопасности.
Проверка автоматики срабатывания систем пожарной сигнализации, автоматизации дымоудаления,
системы оповещения и управления эвакуацией и выдачи всех необходимых сигналов на приемноконтрольные приборы.
Комплексные испытания системы пожарной сигнализации, системы оповещения и управления
эвакуацией, автоматизации системы дымоудаления проводятся для объекта: «Строительство
общеобразовательной школы на 825 мест в пос. Доброград».
14.4. Участники и технические ресурсы, необходимые для проведения испытаний.
Необходимое оборудование и инструмент для проведения испытаний:
1.
3-х коленная лестница - 1шт.
42
2.
3.
4.
Ручной инструмент - 1 компл.
Радиостанции - 1 компл.
Техническая документация - 2 компл.
Участники для проведения испытаний, 2 бригады в составе:
1.
Техник ОПС -2 чел.
2.
Инженер ОПС - 1 чел.
3.
Руководитель проведения испытаний - 1 чел.
14.5. Комплексное испытание системы АПЗ.
Комплексные испытания работоспособности системы АПЗ производится при задействовании систем
противопожарной защиты: системы противодымной защиты, системы оповещения и управления
эвакуацией людей, инженерных систем объекта, сблокированных с приборами управления АПС.
При проведении комплексных испытаний контролируется:

включение сигнализации на пульте «С2000М» о получении сигнала пожар с указанием места
сработки;

передача сигнала на пульт краевого противопожарного мониторинга;

отключение системы общеобменной вентиляции и систем кондиционирования воздуха;

закрытие всех огнезадерживающих клапанов;

разблокировка электромагнитных замков;

открытие клапанов дымоудаления и подпора воздуха;

включение вентиляторов дымоудаления и подпора воздуха;

отправка лифтов на основной посадочный этаж (1 этаж);

управление задвижкой с электроприводом системы водяного пожаротушения;

включение системы оповещения и управления эвакуацией.
14.6. Проверка работоспособности системы АПС при комплексных испытаниях АПЗ.

Проверка отсутствия ложных срабатываний АПС в дежурном режиме.
В процессе проверки АПС должна сохранять устойчивую работоспособность. При этом все органы
приборов управления (переключатели, тумблеры и кнопки) должны находиться в состоянии,
соответствующем дежурному режиму. Наличие (или отсутствие) оптической индикации и
поступление звуковых сигналов должно строго соответствовать технической документации на
смонтированную систему.
Ложные срабатывания системы (Формирование сигналов «Пожар» или «Неисправность» при
отсутствие соответствующих факторов физического воздействия) свидетельствуют о неустойчивой
работе системы.

Проверка устойчивости работы системы при переходе с основного источника питания на
резервное.
Представитель монтажной организации осуществляет отключение основного источника питания,
при этом система должна сохранять полную работоспособность и не формировать ложных
срабатываний.
При наличии контрольных индикаторов (оптических или звуковых) основного или резервного
питания, необходимо убедиться в правильности их отработки.
14.7. Комплексная наладка системы.
43
Комплексная наладка и опробование проводится после завершения индивидуальных испытаний и
автономной наладки всех инженерных систем, автоматики и управления, систем пожарной
безопасности. А также после полного программирования всех логических связей, разделов и зон на
пульте контроля и управления АУПС.
Общий принцип: проведение имитации пожара путем тестового задымления дымового пожарного
извещателя, или путем нажатия ИПР. По сигналу «Пожар» приборы управления по командному
импульсу от приемно-контрольного прибора АУПС должны сформировать сигналы на запуск
системы СОУЭ и сигналы на отключения систем вентиляции.
Полная программа проведения комплексной наладки:
14.8. Нормативные документы.
Испытания системы АПЗ проводятся в соответствии с требованиями следующих нормативных
документов:
1.
Федерального закона от 22 июля 2008 года № 123-ФЗ (редакция от 30.04.2021) «Технический
регламент о требованиях пожарной безопасности»;
2.
СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и
пожаротушения автоматические. Нормы и правила проектирования»;
3.
СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления
эвакуацией людей при пожаре»;
4.
ГОСТ 12.4.009-83 «Пожарная техника для защиты объектов. Основные виды. Размещение и
обслуживание»;
5.
СП 68.13330.2017 «Приемка в эксплуатацию законченных строительством объектов.
Основные положения».
6.
РД 78145-93 Пособие к руководящему документу. «Системы и комплексы охранной,
пожарной и охранно-пожарной сигнализации Правила производства и приемки работ»;
7.
Технической документации на элементы системы АПС и проектной документации.
8.
ГОСТ Р 59638-2021 «СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ»
Основание для проведения комплексных испытаний.
Основанием для проведения комплексных испытаний является:
- Договор подряда;
- Рабочая документация шифр: 370-1-2021-АПС и СОУЭ370-1-2021-ОВ1, 370-1-2021-ОВ2.
14.9. Цель и задачи комплексных испытаний.
Целью комплексных испытаний является проверка функционирования оборудования на
соответствие требованиям действующих норм и правил пожарной безопасности.
Проверка автоматики срабатывания систем пожарной сигнализации, автоматизации дымоудаления,
системы оповещения и управления эвакуацией и выдачи всех необходимых сигналов на приемноконтрольные приборы.
Комплексные испытания системы пожарной сигнализации, системы оповещения и управления
эвакуацией, автоматизации системы дымоудаления проводятся для объекта: «Строительство
общеобразовательной школы на 825 мест в пос. Доброград».
14.10. Участники и технические ресурсы, необходимые для проведения испытаний.
Необходимое оборудование и инструмент для проведения испытаний:
1.
3-х коленная лестница - 1шт.
44
2.
3.
4.
Ручной инструмент - 1 компл.
Радиостанции - 1 компл.
Техническая документация - 2 компл.
Участники для проведения испытаний, 2 бригады в составе:
1.
Техник ОПС -2 чел.
2.
Инженер ОПС - 1 чел.
3.
Руководитель проведения испытаний - 1 чел.
14.11. Комплексное испытание системы АПЗ.
Комплексные испытания работоспособности системы АПЗ производится при задействовании
систем противопожарной защиты: системы противодымной защиты, системы оповещения и
управления эвакуацией людей, инженерных систем объекта, сблокированных с приборами
управления АПС.
При проведении комплексных испытаний контролируется:

включение сигнализации на пульте «С2000М» о получении сигнала пожар с указанием места
сработки;
 запуск СОУЭ в автоматическом режиме;
 отключение систем вентиляции в автоматическом режиме;
 отключение систем кондиционирования;
 закрытие всех огнезадерживающих клапанов;
 разблокировка электромагнитных замков;
 открытие клапанов дымоудаления и подпора воздуха;
 включение вентиляторов дымоудаления и подпора воздуха;
 отправка лифтов на основной посадочный этаж (1 этаж);
 время работы системы при автономном питании соответствует заявленному в проектной
документации.
14.12. Проверка работоспособности системы АПС при комплексных испытаниях АПЗ.

Проверка отсутствия ложных срабатываний АПС в дежурном режиме.
В процессе проверки АПС должна сохранять устойчивую работоспособность. При этом все органы
приборов управления (переключатели, тумблеры и кнопки) должны находиться в состоянии,
соответствующем дежурному режиму. Наличие (или отсутствие) оптической индикации и
поступление звуковых сигналов должно строго соответствовать технической документации на
смонтированную систему.
Ложные срабатывания системы (Формирование сигналов «Пожар» или «Неисправность» при
отсутствие соответствующих факторов физического воздействия) свидетельствуют о неустойчивой
работе системы.

Проверка устойчивости работы системы при переходе с основного источника питания на
резервное.
Представитель монтажной организации осуществляет отключение основного источника питания,
при этом система должна сохранять полную работоспособность и не формировать ложных
срабатываний.
При наличии контрольных индикаторов (оптических или звуковых) основного или резервного
питания, необходимо убедиться в правильности их отработки.
45
Примечание: Проверку работоспособности системы АПС приемная комиссия имеет право
проводить как от основного, так и от резервного источника питания.

Проверка правильности прохождения сигналов по шлейфам и линиям связи.
Проверку прохождения сигналов осуществлять с конца каждого шлейфа (наиболее удаленной от
приемо-контрольного прибора пожарной сигнализации точке связи) и выборочно в любой другой
точке шлейфа (линии связи). Проверка производится путем имитационного воздействия на шлейфы
и линии связи.
Проверка прохождения сигналов включает в себя:
- проверку прохождения сигналов при срабатывании пожарных извещателей;
- проверку прохождения сигнала «Обрыв»;
- проверку прохождения сигнала «Короткое замыкание».
Проверка прохождения сигналов при имитации срабатывания пожарных извещателей.
Проверка производится в дежурном режиме функционирования АПС. Имитируется срабатывание
дымового пожарного извещателя и контролируется правильность регистрации сигнала на пульте
контроля и управления в помещении охраны. По окончанию имитационного воздействия система
устанавливается в дежурный режим.

Проверка прохождения сигналов при имитации обрыва и короткого замыкания.
С помощью технологической перемычки в линии связи или шлейфе системы, находящейся в
дежурном режиме имитируется короткое замыкание. Проверяется правильность регистрации
сигнала на пульте контроля и управления С2000М. Для шлейфа ДПЛС проверяется сохранение
работоспособности части замкнутого шлейфа, отделённой от места замыкание разветвительноизолирующим блоком «Бриз».
В линии связи или шлейфе системы, находящейся в дежурном режиме, имитируется обрыв.
Проверяется правильность регистрации сигнала на пульте контроля и управления С2000М. Для
шлейфа ДПЛС проверяется сохранение работоспособности разорванного шлейфа.
По окончанию имитационного воздействия система АПС устанавливается в дежурном режиме.
По результатам проведенного комплексного опробования составляется акт приемки оборудования
после комплексного опробования.
Работа пусконаладочной организации считается выполненной при подписании акта приемки
пусконаладочных работ.

14.13. Проверка работоспособности системы оповещения и управления эвакуацией при
комплексном испытании системы АПЗ.
Испытание работоспособности системы оповещения и управления эвакуациейпри Комплексном
испытании систем АПЗ производится при задействовании всех систем противопожарной защиты
здания: автоматической пожарной сигнализации, системы противодымной защиты.
При проведении комплексных испытаний СОУЭ контролируется:

включение системы оповещения при срабатывании системы АПС;
В процессе испытаний необходимо осуществить:

Проверку работоспособности смонтированной СОУЭ.
Работоспособность системы оповещения и управления эвакуацией проверить путем
последовательного выполнения следующих проверок:

Проверка функционирования световыхоповещателей.

Проверка функционирования звуковых оповещателей.
46
Проверка производится в дежурном режиме функционирования АПС. Имитируется
срабатывание дымового пожарного или ручного извещателя и контролируется правильность
функционирования световых и звуковых извещателей при выдаче системой АПС сигнала «Пожар».
Проверку функционирования звуковых оповещателей проводят на слух. Проверку
функционирования световых оповещателей проводят визуально.

14.14. Проверка работоспособности системы противодымной вентиляции при комплексном
испытании системы АПЗ.
Комплексные испытания работоспособности системы противодымной защиты производится при
задействовании систем противопожарной защиты: системы противодымной вентиляции и системы
пожарной сигнализации.
При проведении испытаний имитируется срабатывание пожарных извещателей, формирование
системой АПС сигнала «Пожар» для обеспечения срабатывания системы дымоудаления.
При проведении комплексных испытаний контролируется:

срабатывание клапана дымоудаления в автоматическом режиме после срабатывания
датчиков системы пожарной сигнализации и включение вентилятора дымоудаления на путях
эвакуациив той зоне, где обнаружен пожар;

срабатывание клапана дымоудаления и включение вентилятора дымоудаления в
дистационном режиме управления с пульта управления С2000М;

срабатывание клапана дымоудаления и включение вентилятора дымоудаления от ручных
извещателей для запуска систем дымоудаления, установленных на путях эвакуации;

срабатывание клапана подпора ивключение вентилятора подпора ПД в автоматическом
режиме от системы пожарной сигнализации после срабатывания датчиков автоматической
пожарной сигнализации;

срабатывание клапана подпора и включение вентилятора подпора ПД в дистационном
режиме управления с пульта управления С2000М;

включение вентилятора подпора ПД от ручных извещателей для запуска систем
дымоудаления, установленных на путях эвакуации;
В процессе испытаний необходимо осуществить:

Проверку работоспособности смонтированной системы противодымной вентиляции.

Проверку обеспечения системой вытяжной противодымной вентиляции требуемое значение
объемного расхода воздуха. Фактические полученные значения по расходу воздуха, удаляемого
системой вытяжной противодымной вентиляции через дымоприемные устройства непосредственно
из помещений необходимо сравнить с проектными значениями, определенными по результату
аэродинамического расчета.

Проверку обеспечения системой приточной противодымной вентиляцией требуемое
значение избыточного давления создаваемого в объемах ЛК. Допустимая величина невязки
фактических параметров по отношению к значениям, указанным в вентиляционных паспортах, для
систем вытяжной противодымной вентиляции должна составлять не более 15 %.
14.15. Методика имитации сигналов ПОЖАР АПЗ.
Выборочно осуществляется воздействие на автоматические пожарные извещатели, приводящие к
их срабатыванию:
1.
Для ДИП нажать на кнопку “Тест”, дождавшись постоянной индикации светодиодов на
извещателе;
2.
Для ДИП наведением на светодиод луча лазерного тестера.
3.
Для ИПР нажать кнопку на извещателе.
47
14.16. Алгоритм работы системы автоматической противопожарной защиты.
1.
Дымовые пожарные и ручные адресные извещатели установленные в помещении выдают в
линию ДПЛС сигнал «ПОЖАР». Прибор «С2000-КДЛ», обнаруживает в контролируемой
двухпроводной линии сработку извещателя и передаёт по интерфейсной линии RS-485 сигнал
«ПОЖАР» на пульт «С2000-М».
2.
Сигнал о пожаре поступает на пульт «С2000-М», пульт фиксирует сигнал о пожаре на
адресном извещателе и при сработке одного извещаеля формирует сигнал «Внимание», а при
сработке двух и более извещателей дымовых извещателей входящих в один раздел или одного
ручного извещателя формирует сигнал «Пожар».
3.
Пульт «С2000-М» выдает звуковой сигнал, говорящий о переходе системы в режим «Пожар»
и на ЖК-дисплее высвечивается номер сработавшего извещателя пожарной сигнализации.
Индикация о состоянии пожарной сигнализации, положении КДУ, и пуске инженерных систем
отображаются на блоках индикации «С2000-БКИ». С целью повышения эффективности
оперативного контроля и автоматизации управления системами, предусмотрена передача
информации на автоматизированное рабочее место АРМ «Орион Про».
4.
После поступления сигнала «Пожар» на Пульт «С2000-М» в автоматическом режиме
осуществляются следующие события:
включение системы звукового и светового оповещения на этажах;
разблокировка электромагнитных замков дверей на этажах;
открытие клапанов дымоудаления и подпора в зоне пожара;
запуск соответствующих систем дымоудаления и компенсации воздуха;
запуск через 20-30 секунд после включения систем дымоудаления систем подпора воздуха с
подогревом в зону безопасности;
контроль температуры подаваемого воздуха, за счет включения электрокалорифера, в случае
понижения температуры воздуха ниже заданного диапазона;
контроль положения дверей в защищаемом помещение, при открытии происходит запуск
дополнительных систем подпора, компенсирующих расход воздуха;
отключение всех систем общеобменной вентиляции и кондиционирования;
закрытие всех огнезадерживающих клапанов систем общеобменной вентиляции;
отправка лифтов на основной посадочный этаж (1-й этаж) и перевод лифтов для пожарных в
режим «перевозка пожарных подразделений»;
Информация о состоянии вентиляторов (включен-отключен) и клапанов (открыт-закрыт) систем
противодымной вентиляции выводится на блок индикации и управления «Рубеж-БИУ» и на АРМ
системы АПС.
14.17. Схема организации испытаний системы АПЗ и действия членов комиссии.
Действия группы №1:
1.
Группа №1 в составе: 1 инженер находятся в помещении охраны
2.
Инженер группы №1 наблюдает отображение информации о срабатывании на пульте
управления С2000М и сообщает по радиостанции группе №2 тип события, тип устройства, номер
устройства и его расположение (зона или помещение).
3.
Член комиссии группы №1 сверяет номер и расположение устройства и зоны на пульте
управления С2000М и в технической документации.
4.
По команде от группы №2 инженер группы №1 производит сброс тревоги и событий.
Действия группы №2:
48
1.
Группа №2 в составе: техники 2 человека организованной группой перемещаются по объекту
и производят имитацию срабатывания системы (Формирование сигналов «Пожар» или
«Неисправность») со сверкой с технической документацией.
2.
Группой №2 выбирается пожарный извещатель для имитации срабатывания.
3.
Техники группы №2 соблюдая ТБ производят имитацию срабатывания извещателей и в
зависимости от высоты используя подъемный механизм или лестницу, используя методику
тестирования в зависимости от выбранного типа извещателя.
4.
При прохождении сигнала АПС группа №1 сообщает по радиостанции информации о
срабатывании на пульте управления С2000М, тип события, тип устройства, номер устройства и его
расположение (зона или помещение).
5.
Член комиссии группы №2 сверяет номер и расположение устройства с рабочей
документацией.
6.
Члены комиссии группы №2 проверяют работу извещателей световой и звуковой индикации,
включение системы противодымной вентиляции, разблокировку электромагнитных замков в зоне
пожара.
7.
После завершения проверки группа №2 даёт команду группе№1 произвести сброс события.
По окончанию имитационного воздействия система АПЗ устанавливается в дежурном
режиме.
14.18. Требование безопасности.
При осуществлении наладочной организацией деятельности на объекте обязательно соблюдение
нижеперечисленных требований.
Проводить все работы в полном соответствии с федеральными законами «О промышленной
безопасности опасных производственных объектов», «О пожарной безопасности в РФ», Трудовым
кодексом РФ, правилами, инструкциями и другими нормативными документами, содержащими в
себе требования промышленной безопасности, пожарной безопасности и охраны труда.
Осуществлять свою деятельность только при наличии всех предусмотренных законодательством
разрешительных документов (лицензий, сертификатов, согласований и т.п.), выдаваемых
уполномоченными государственными органами.
Выполнять работы в соответствии с настоящей программой, проектной документацией, а также с
технологическими регламентами, имеющими положительное заключение государственной
экологической экспертизы, условиям договора.
Организация - Подрядчик обязана, провести целевой инструктаж для подрядных организаций,
создавать на рабочих местах безопасные условия труда.
В случаях если работа сопряжена с опасностью для сторонних организаций, то перед началом
производства работ, либо по мере пребывания стороннего персонала, Организации - Подрядчику
необходимо ознакомить этот персонал с опасными и вредными факторами своего производства и
мерами по их предупреждению.
При выполнении работ необходимо соблюдать все требования промышленной, пожарной и
экологической безопасности
В случае возникновения чрезвычайной ситуации на объекте, немедленно принять меры по
обеспечению безопасности работающих, включая приостановку работ и эвакуацию людей.
Завершения комплексной наладки.
15. Проверка работоспособности системы пожарной сигнализации
49
Работоспособность системы АУПС необходимо проверить путем последовательного выполнения
следующих проверок:
1. Проверка отсутствия ложных срабатываний АУПС в дежурном режиме.
•
В процессе проверки АУПС должна сохранять устойчивую работоспособность. При этом все
органы приборов управления должны находиться в состоянии, соответствующем дежурному
режиму.
•
Наличие (или отсутствие) оптической индикации и поступление звуковых сигналов должно
строго соответствовать технической документации.
•
Ложные срабатывания системы (Формирование сигналов «Пожар» или «Неисправность» при
отсутствие соответствующих факторов физического воздействия) свидетельствуют о неустойчивой
работы системы.
2. Проверка устойчивости работы системы при переходе с основного питания на резервное.
•
Представитель пуско-наладочной организации осуществляет отключение основного
источника питания, при этом система должна сохранять полную работоспособность и не
формировать ложных срабатываний.
3. Проверка правильности прохождения сигналов по шлейфам и линиям связи. Проверку
прохождения сигналов осуществлять с конца каждого шлейфа (наиболее удаленной от приемоконтрольного прибора пожарной сигнализации точке связи) и выборочно в любой другой точке
шлейфа (линии связи). Проверка производится путем имитационного воздействия на шлейфы и
линии связи за счет искусственного изменения состояния среды в зоне расположения пожарных
извещателей.
Проверка прохождения сигналов включает в себя:
•
проверку прохождения сигналов при срабатывании пожарных извещателей;
•
проверку прохождения сигнала «Обрыв»;
•
проверку прохождения сигнала «Короткое замыкание».
3.1. Проверка прохождения сигналов при имитации срабатывания пожарных извещателей.
Проверка производится в дежурном режиме функционирования АУПС.
•
С помощью приспособления для активации пожарных извещателей имитируется
срабатывание дымового или ручного пожарного извещателя и контролируется правильность
регистрации сигнала на пульте контроля и управления и блоке контроля и индикации. По
окончанию имитационного воздействия система устанавливается в дежурный режим, после сброса
тревоги пультом управления.
•
Имитируется срабатывание двух дымовых пожарных извещателей и контролируется
правильность регистрации сигнала на пульте контроля и управления и блоке контроля и индикации.
По окончанию имитационного воздействия система устанавливается в дежурный режим, после
сброса тревоги пультом управления.
3.2. Проверка прохождения сигналов при имитации обрыва и короткого замыкания.
•
С помощью технологической перемычки в линии связи или шлейфе системы, находящейся в
дежурном режиме имитируется короткое замыкание. Проверяется правильность регистрации сигнала
на пульте контроля и управления и блоке контроля и индикации.
•
В линии связи или шлейфе системы, находящейся в дежурном режиме, имитируется обрыв.
Проверяется правильность регистрации сигнала на пульте контроля и управления и блоке контроля
и индикации.
4. Проверка работоспособности смонтированных пожарных извещателей
50
Проверка работоспособности пожарных извещателей осуществляется путем воздействия
соответствующих физических факторов (дым) на извещатель.
•
Путем случайной выборки проверке подвергается не менее 10% смонтированных пожарных
извещателей и не менее одного каждого типа в шлейфе.
4.1. Проверка дымовых пожарных извещателей.
Проверка производится в дежурном режиме функционирования АУПС.
•
С помощью приспособления для активации пожарных извещателей имитируется
срабатывание дымового пожарного извещателя и контролируется правильность регистрации сигнала
на пульте контроля и управления и блоке контроля и индикации.
По окончанию имитационного воздействия система АУПС устанавливается в дежурном режиме.
5. Проверка передачи сигнала о состоянии системы АУПС на центральный пульт наблюдения.
16. Критерии успешности выполненных работ. Основные показатели оценки.
Система АУПС объекта считается готовой к эксплуатации, если в ходе комплексного опробования
установлено, что средства пожарной сигнализации в предусмотренных проектом случаях
обеспечивают:
 запуск СОУЭ в автоматическом режиме;
 отключение систем вентиляции в автоматическом режиме;
 отключение систем кондиционирования;
 закрытие всех огнезадерживающих клапанов;
 разблокировка электромагнитных замков;
 открытие клапанов дымоудаления и подпора воздуха;
 включение вентиляторов дымоудаления и подпора воздуха;
 отправка лифтов на основной посадочный этаж (1 этаж);
 время работы системы при автономном питании соответствует заявленному в проектной
документации.
Данные о результатах испытаний заносятся в протокол. В случае выявления нарушений в работе
систем, наладочная организация вновь предъявляет систему автоматизации для испытаний после
устранения указанных в протоколе недостатков.
17. Конечное состояние оборудования /системы/схем.
На блоке индикации БКИ светодиоды, привязанные к необходимым разделам, светятся «зеленым»
цветом, отсутствуют «желтая» и «красная» индикация. На дымовых и ручных пожарных
извещателях с частотой раз в 5-10 секунд моргает красный светодиод. На дисплеи контрольного
прибора С2000М отсутствуют сообщения о неисправностях и тревога.
18.
Порядок взаимодействий с инженерными системами противопожарной защиты здания
при срабатывании системы автоматической пожарной сигнализации.
1.
Сценарий №1 ‐ Общий
1)
2)
a.
Сигнал для спуска лифта на 1 этаж (3 этаж ‐ ARK 95)
Отключение общеобменной вентиляции:
Приточные установки
51
i.
3 этаж: ЩУ П‐14 (SC63.81‐82); ЩУ П‐13 (SC63.83‐88); ЩУ П‐4 (SC63.85‐86); ЩУ П‐17 (SC63.85‐
86); ЩУ П‐15 (SC63.87‐88); ЩУ П‐16 (SC63.87‐88); ЩУ П‐9 (SC63.89‐90); ЩУ П‐3 (SC63.91‐92);
ЩУ П‐11 (SC63.91‐92); ЩУ П‐8 (SC61.66‐67); ЩУ П‐10 (SC61.66‐67); ЩУ П‐7 (SC61.68‐69)
ii.
1 этаж: ЩУ П‐1 (SC53.92‐93); ЩУ П‐2 (SC53.92‐93); ЩУ П‐6 (SC53.94‐95); ЩУ П‐18 (SC53.94‐95);
ЩУ П‐5 (SC53.96‐97); ЩУ П‐12 (SC53.96‐97)
b.
i.
Вытяжные системы:
3 этаж: ЩУ В1,В10, В11, В16 (SC63.81‐82) ; ЩУ В4,В5,В7,В13,В14,В17,В21,В22,В23 (SC63.89‐90);
ЩУ В6,В12,В15,В24,В25 (SC61.68‐69) ;
ii.
1 этаж: ЩУ В2,В9,В18 (SC53.94‐95); ЩУ В3,В8 (SC53.98‐99); ЩУ В‐19 (SC51.56‐57); ЩУ В‐20
(SC51.56‐57)
c.
i.
Системы кондиционирования:
3 этаж: Внутренний блок К1 (SC63.93‐94); внутренний блок К1р (SC63.93‐94); внутренний блок
К4 (SC60.101‐102)
3)
Отключение противопожарных НО клапанов:
a.
3 этаж: группа клапанов 13 шт. (20 – 7 НЗ = 13 НО); группа клапанов 11 шт. (16‐5 НЗ= 11 НО);
группа клапанов 9 шт. (20 – 11 НЗ= 9НО); группа клапанов 9 шт. (13 – 4 НЗ = 9 НО); группа
клапанов 13 шт. (20‐7 НЗ= 13НО);
b.
2 этаж: группа клапанов 12 шт. (20‐8 НЗ=12 НО); группа клапанов 9 шт. (16‐7НЗ=9НО); группа
клапанов 4 шт. (20‐16 НЗ=4 НО);
c.
1 этаж: группа клапанов 6 шт. (10 – 4 НЗ = 6 НО); группа клапанов 13 шт. (18 – 5 НЗ = 8 НО);
группа клапанов 17 шт. (19 – 2 НЗ = 17 НО); группа клапанов 6 шт. (9 – 3 НЗ =6 НО); группа
клапанов 13 шт. (15 – 2 НЗ = 13 НО); группа клапанов 9 шт. (11 – 2 НЗ = 9 НО);
4)
Отключение электропитания ЩВ1.1 (SC55.46‐47)
5)
Включение системы оповещения и управления эвакуацией:
a.
Световая индикация;
b.
Звуковое оповещение;
c.
Разблокировка дверных электромагнитных замков на путях эвакуации
6)
Включение противодымной вентиляции:
a.
ПД12 – через 30 сек. после пуска систем ДУ, открыть дымовой клапан SC64.21‐25 (шахта
лифта). Пуск вентилятора ПД12 (ARK92).
b.
ПД19 – через 30 сек. после пуска систем ДУ, открыть дымовой клапан SC60.31‐35 (п.3.09 или
Лест.клетка ЛК1). Пуск вентилятора ПД19 (ARK 75).
c.
ПД20 – через 30 сек. после пуска систем ДУ, открыть дымовой клапан SC60.76‐80 (п.3.21 или
Лест.клетка ЛК2). Пуск вентилятора ПД20 (ARK 76).
52
d.
ПД21 – через 30 сек. после пуска систем ДУ, открыть дымовой клапан SC62.51‐55 (п.3.49 или
Лест.клетка ЛК3). Пуск вентилятора ПД21 (ARK 98).
e.
ПД22 – через 30 сек. после пуска систем ДУ, открыть дымовой клапан SC62.36‐40 (п.3.55 или
Лест.клетка ЛК4). Пуск вентилятора ПД22 (ARK 99).
7)
Выдача сигнала для отправки извещения на ПЦН пожарной части.
2.
Сценарий №2 «Пожар» ‐ 1 этаж, ПП зона «Пищеблок»:
1)
Все действия по сценарию №1 ‐ Общий
2)
Включение противодымной вентиляции:
a.
ДУ2 ‐ Открыть дымовой НЗ клапан SC53.1‐5 (коридор п.1.35), открыть дымовой НЗ клапан
SC64.6‐10. Запуск дымоудаления ДУ2 (ARK78);
b.
ПДЕ2.1 ‐ через 30 сек. после пуска ДУ2, открыть дымовой НЗ клапан ПДЕ 2.1 SC54.1‐5 (у
п.1.33), дымовой НЗ клапан ПДЕ 2.1 SC55.41‐45 (у п.1.93), дымовой НЗ клапан ПДЕ 2.1
SC55.36‐40 (у п.1.49);
c.
ДУ5 – Открыть дымовой НЗ клапан SC54.76‐80 (коридор у п.1.57), открыть дымовой НЗ
клапан SC63.36‐40. Запуск дымоудаления ДУ5 (ARK84);
d.
ПД5 – через 30 сек. после пуска ДУ5, открыть дымовой НЗ клапан ПД5 SC55.1‐5 (коридор у
п.1.46). Запуск ПД5 (ARK90);
3.
Сценарий №3 «Пожар» ‐ 1 этаж, ПП зона «Левое крыло Блок А»:
1)
Все действия по сценарию №1 ‐ Общий
2)
Включение противодымной вентиляции:
a.
ДУ10 ‐ Открыть дымовой НЗ клапан SC52.11‐15 (коридор у п.1.2), дымовой НЗ клапан SC51.51‐
55 (коридор п.1.12), дымовой НЗ клапан SC51.11‐15 (коридор п.1.04), открыть дымовой НЗ
клапан SC60.36‐40. Запуск дымоудаления ДУ10 (ARK82);
b.
ПД10 – через 30 сек. после пуска ДУ10, открыть дымовой НЗ клапан ПД10 SC52.16‐20
(коридор у п.1.19), открыть дымовой НЗ клапан SC60.66‐70. Запуск ПД10 (ARK71);
4.
Сценарий №4 «Пожар» ‐ 1 этаж, ПП зона «Правое крыло Блок В»:
1)
Все действия по сценарию №1 ‐ Общий
53
2)
Включение противодымной вентиляции:
a.
ДУ11 ‐ Открыть дымовой НЗ клапан SC56.45‐50 (коридор у п.1.78), дымовой НЗ клапан SC56.1‐
5 (коридор п.1.79), дымовой НЗ клапан SC56.6‐10 (коридор п.1.84), открыть дымовой НЗ
клапан SC63.76‐80. Запуск дымоудаления ДУ11 (ARK87);
b.
ПД11 – через 30 сек. после пуска ДУ11, открыть дымовой НЗ клапан ПД11 SC56.36‐40
(коридор у п.1.76), открыть дымовой НЗ клапан ПД11 SC63.66‐70. Запуск ПД11 (ARK91);
5.
Сценарий №5 «Пожар» ‐ 1 этаж, ПП зона «Спортивный блок»:
3)
Все действия по сценарию №1 ‐ Общий
4)
Включение противодымной вентиляции:
a.
ДУ1 ‐ Открыть дымовой НЗ клапан SC53.6‐10 (коридор у п.1.60), открыть дымовой НЗ клапан
SC64.1‐5 . Запуск дымоудаления ДУ1;
b.
ПД1 – через 30 сек. после пуска ДУ1, открыть дымовой НЗ клапан ПД1 SC53.86‐90 (коридор у
п.1.116), открыть дымовой НЗ клапан ПД1 SC64.11‐15. Запуск ПД1 (ARK88);
c.
ДУ3 ‐ Открыть дымовой НЗ клапан SC52.36‐40 (коридор у п.1.117), открыть дымовой НЗ
клапан SC64.16‐20 . Запуск дымоудаления ДУ3 (ARK79);
d.
ПД3 – через 30 сек. после пуска ДУ3, открыть дымовой НЗ клапан ПД3 SC52.46‐50 (коридор у
п.1.117). Запуск ПД3 (ARK70);
e.
ДУ4 – Открыть дымовой НЗ клапан SC53.66‐70 (коридор у п.1.116), открыть дымовой НЗ
клапан SC64.26‐30. Запуск дымоудаления ДУ4 (ARK83);
f.
ПД4 – через 30 сек. после пуска ДУ4, открыть дымовой НЗ клапан ПД4 SC53.61‐65 (коридор
у п.1.116). Запуск ПД4 (ARK89);
6.
Сценарий №6 «Пожар» ‐ 2 этаж, ПП зона «Левое крыло Блок А»:
1)
Все действия по сценарию №1 ‐ Общий
2)
Включение противодымной вентиляции:
a.
ДУ10 ‐ Открыть дымовой НЗ клапан SC57.31‐35 (коридор п.2.18), дымовой НЗ клапан SC57.1‐
5 (коридор п.2.12), дымовой НЗ клапан SC57.6‐10 (коридор п.2.04), открыть дымовой НЗ
клапан SC60.36‐40. Запуск дымоудаления ДУ10 (ARK82);
54
b.
ПД10 – через 30 сек. после пуска ДУ1, открыть дымовой НЗ клапан ПД10 SC57.46‐50 (коридор
у п.2.20), открыть дымовой НЗ клапан SC60.66‐70. Запуск ПД10 (ARK71);
c.
ПД13 – через 30 сек после пуска ДУ и открытой двери BGB58.101 (п.2.41), открыть дымовой
НЗ клапан ПД13 SC58.86‐90 (безопасная зона п.2.41). Запуск ПД13 (ARK93). При закрытие
двери – останов ПД13, закрыть дымовой НЗ клапан;
d.
ПД14 – через 30 сек после пуска ДУ и закрытой двери BGB58.101 (п.2.41), открыть дымовой
НЗ клапан ПД14 SC58.91‐95 (безопасная зона п.2.41). Запуск ПД14 (ARK94, ARK95). По сигналу
СТОП ‐ остановить ПД14, закрыть дымовой НЗ клапан с задержкой времени 2‐3 мин. для
продувки электр.нагревателя;
e.
ПД15 – через 30 сек после пуска ДУ и любой открытой двери BGB57.81 или BGB57.82 (п.2.05),
открыть дымовой НЗ клапан ПД15 SC57.26‐30 (безопасная зона п.2.05), дымовой НЗ клапан
ПД15 SC60.21‐25. Запуск ПД15 (ARK72). При закрытие обоих дверей – останов ПД15. Запуск
ПД15 (ARK72). При закрытие двери – останов ПД15, закрыть дымовой НЗ клапан;
f.
ПД16 – через 30 сек после пуска ДУ и закрытых дверях BGB57.81 и BGB57.82 (п.2.05), открыть
дымовой НЗ клапан ПД16 SC57.21‐25 (безопасная зона п.2.05). Запуск ПД16 (ARK73, ARK74) .
По сигналу СТОП ‐ остановить ПД16, закрыть дымовой НЗ клапан с задержкой времени 2‐3
мин. для продувки электр.нагревателя;;
g.
ПД17 – через 30 сек после пуска ДУ и любой открытой двери BGB59.101 или BGB59.102
(п.2.65), открыть дымовой НЗ клапан ПД17 SC59.16‐20 (безопасная зона п.2.65), дымовой НЗ
клапан ПД17 SC62.21‐25 . Запуск ПД17 (ARK100). При закрытие обоих дверей – останов ПД17,
закрыть дымовой НЗ клапан;
h.
ПД18 – через 30 сек после пуска ДУ и закрытых дверях BGB59.101 и BGB59.102 (п.2.65),
открыть дымовой НЗ клапан ПД18 SC59.21‐25 (безопасная зона п.2.65). Запуск ПД18 (ARK96,
ARK97). По сигналу СТОП ‐ остановить ПД18, закрыть дымовой НЗ клапан с задержкой
времени 2‐3 мин. для продувки электр.нагревателя;;
7.
Сценарий №7 «Пожар» ‐ 2 этаж, ПП зона «Правое крыло Блок В»:
1)
Все действия по сценарию №1 ‐ Общий
2)
Включение противодымной вентиляции:
a.
ДУ11 ‐ Открыть дымовой НЗ клапан SC59.36‐40 (коридор у п.2.51), дымовой НЗ клапан SC59.1‐
5 (коридор у п.2.57), дымовой НЗ клапан SC59.6‐10 (коридор у п.2.63), открыть дымовой НЗ
клапан SC63.76‐80. Запуск дымоудаления ДУ11 (ARK87);
55
b.
ПД11 – через 30 сек. после пуска ДУ11, открыть дымовой НЗ клапан ПД11 SC59.31‐35
(коридор п.2.52), открыть дымовой НЗ клапан ПД11 SC63.66‐70. Запуск ПД11 (ARK91);
c.
ПД13 – через 30 сек после пуска ДУ и открытой двери BGB58.101 (п.2.41), открыть дымовой
НЗ клапан ПД13 SC58.86‐90 (безопасная зона п.2.41). Запуск ПД13 (ARK93). При закрытие
двери – останов ПД13, закрыть дымовой НЗ клапан;
d.
ПД14 – через 30 сек после пуска ДУ и закрытой двери BGB58.101 (п.2.41), открыть дымовой
НЗ клапан ПД14 SC58.91‐95 (безопасная зона п.2.41). Запуск ПД14 (ARK94, ARK95). По сигналу
СТОП ‐ остановить ПД14, закрыть дымовой НЗ клапан с задержкой времени 2‐3 мин. для
продувки электр.нагревателя;
e.
ПД15 – через 30 сек после пуска ДУ и любой открытой двери BGB57.81 или BGB57.82 (п.2.05),
открыть дымовой НЗ клапан ПД15 SC57.26‐30 (безопасная зона п.2.05), дымовой НЗ клапан
ПД15 SC60.21‐25. Запуск ПД15 (ARK72). При закрытие обоих дверей – останов ПД15. Запуск
ПД15 (ARK72). При закрытие двери – останов ПД15, закрыть дымовой НЗ клапан;
f.
ПД16 – через 30 сек после пуска ДУ и закрытых дверях BGB57.81 и BGB57.82 (п.2.05), открыть
дымовой НЗ клапан ПД16 SC57.21‐25 (безопасная зона п.2.05). Запуск ПД16 (ARK73, ARK74).
По сигналу СТОП ‐ остановить ПД16, закрыть дымовой НЗ клапан с задержкой времени 2‐3
мин. для продувки электр.нагревателя;
g.
ПД17 – через 30 сек после пуска ДУ и любой открытой двери BGB59.101 или BGB59.102
(п.2.65), открыть дымовой НЗ клапан ПД17 SC59.16‐20 (безопасная зона п.2.65), дымовой НЗ
клапан ПД17 SC62.21‐25 . Запуск ПД17 (ARK100). При закрытие обоих дверей – останов ПД17,
закрыть дымовой НЗ клапан;
h.
ПД18 – через 30 сек после пуска ДУ и закрытых дверях BGB59.101 и BGB59.102 (п.2.65),
открыть дымовой НЗ клапан ПД18 SC59.21‐25 (безопасная зона п.2.65). Запуск ПД18 (ARK96,
ARK97). По сигналу СТОП ‐ остановить ПД18, закрыть дымовой НЗ клапан с задержкой
времени 2‐3 мин. для продувки электр.нагревателя;
8.
Сценарий №8 «Пожар» ‐ 2 этаж, ПП зона «Актовый зал»:
1)
Все действия по сценарию №1 ‐ Общий
2)
Включение противодымной вентиляции:
a.
ДУ12 ‐ Открыть дымовой НЗ клапан SC63.16‐20 (под потолком коридор п.2.29), Запуск
дымоудаления ДУ12 (ARK101);
56
b.
ПДЕ2 ‐ через 30 сек. после пуска ДУ12, открыть дымовой НЗ клапан ПДЕ 2 SC57.76‐80 (сцена),
дымовой НЗ клапан ПДЕ 2 SC59.86‐90 (у п.2.35), дымовой НЗ клапан ПДЕ 2 SC59.96‐100
(п.2.30);
c.
ПД13 – через 30 сек после пуска ДУ и открытой двери BGB58.101 (п.2.41), открыть дымовой
НЗ клапан ПД13 SC58.86‐90 (безопасная зона п.2.41). Запуск ПД13 (ARK93). При закрытие
двери – останов ПД13, закрыть дымовой НЗ клапан;
d.
ПД14 – через 30 сек после пуска ДУ и закрытой двери BGB58.101 (п.2.41), открыть дымовой
НЗ клапан ПД14 SC58.91‐95 (безопасная зона п.2.41). Запуск ПД14 (ARK94, ARK95). По сигналу
СТОП ‐ остановить ПД14, закрыть дымовой НЗ клапан с задержкой времени 2‐3 мин. для
продувки электр.нагревателя;
e.
ПД15 – через 30 сек после пуска ДУ и любой открытой двери BGB57.81 или BGB57.82 (п.2.05),
открыть дымовой НЗ клапан ПД15 SC57.26‐30 (безопасная зона п.2.05), дымовой НЗ клапан
ПД15 SC60.21‐25. Запуск ПД15 (ARK72). При закрытие обоих дверей – останов ПД15. Запуск
ПД15 (ARK72). При закрытие двери – останов ПД15, закрыть дымовой НЗ клапан;
f.
ПД16 – через 30 сек после пуска ДУ и закрытых дверях BGB57.81 и BGB57.82 (п.2.05), открыть
дымовой НЗ клапан ПД16 SC57.21‐25 (безопасная зона п.2.05). Запуск ПД16 (ARK73, ARK74).
По сигналу СТОП ‐ остановить ПД16, закрыть дымовой НЗ клапан с задержкой времени 2‐3
мин. для продувки электр.нагревателя;
g.
ПД17 – через 30 сек после пуска ДУ и любой открытой двери BGB59.101 или BGB59.102
(п.2.65), открыть дымовой НЗ клапан ПД17 SC59.16‐20 (безопасная зона п.2.65), дымовой НЗ
клапан ПД17 SC62.21‐25 . Запуск ПД17 (ARK100). При закрытие обоих дверей – останов ПД17,
закрыть дымовой НЗ клапан;
h.
ПД18 – через 30 сек после пуска ДУ и закрытых дверях BGB59.101 и BGB59.102 (п.2.65),
открыть дымовой НЗ клапан ПД18 SC59.21‐25 (безопасная зона п.2.65). Запуск ПД18 (ARK96,
ARK97). По сигналу СТОП ‐ остановить ПД18, закрыть дымовой НЗ клапан с задержкой
времени 2‐3 мин. для продувки электр.нагревателя;
9.
Сценарий №9 «Пожар» ‐ 2 этаж, ПП зона «Библиотечный блок»:
1)
Все действия по сценарию №1 ‐ Общий
2)
Включение противодымной вентиляции:
a.
ДУ1 ‐ Открыть дымовой НЗ клапан SC58.96‐100 (коридор у п.2.29), открыть дымовой НЗ
клапан SC64.1‐5 . Запуск дымоудаления ДУ1;
57
b.
ПД1 – через 30 сек. после пуска ДУ1, открыть дымовой НЗ клапан ПД1 SC58.81‐85 (коридор
п.2.28), открыть дымовой НЗ клапан ПД1 SC64.11‐15. Запуск ПД1 (ARK88);
c.
ДУ6 ‐ Открыть дымовой НЗ клапан SC58.16‐20 (п.2.37), открыть дымовой НЗ клапан SC58.26‐
30. Запуск дымоудаления ДУ6 (ARK80);
d.
ПДЕ6 ‐ через 30 сек. после пуска ДУ6, открыть дымовой НЗ клапан ПДЕ 6 SC58.11‐15 (п.2.37);
e.
ДУ7 ‐ Открыть дымовой НЗ клапан SC58.66‐70 (п.2.38), открыть дымовой НЗ клапан SC58.36‐
40. Запуск дымоудаления ДУ7 (ARK85);
f.
ПДЕ7 ‐ через 30 сек. после пуска ДУ7, открыть дымовой НЗ клапан ПДЕ 7 SC58.76‐80 (п.2.38);
g.
ДУ8 ‐ Открыть дымовой НЗ клапан SC58.56‐60 (п.2.40), открыть дымовой НЗ клапан SC58.41‐
45. Запуск дымоудаления ДУ8 (ARK86);
h.
ПДЕ8 ‐ через 30 сек. после пуска ДУ8, открыть дымовой НЗ клапан ПДЕ 8 SC58.51‐55 (п.2.40);
i.
ДУ9 ‐ Открыть дымовой НЗ клапан SC58.21‐25 (п.2.39), открыть дымовой НЗ клапан SC58.31‐
35. Запуск дымоудаления ДУ9 (ARK81);
j.
ПДЕ9 ‐ через 30 сек. после пуска ДУ9, открыть дымовой НЗ клапан ПДЕ 9 SC58.46‐50 (п.2.39);
k.
ПД13 – через 30 сек после пуска ДУ и открытой двери BGB58.101 (п.2.41), открыть дымовой
НЗ клапан ПД13 SC58.86‐90 (безопасная зона п.2.41), дымовой НЗ клапан ПД13 SC64.31‐35.
Запуск ПД13 (ARK93). При закрытие двери – останов ПД13, закрыть дымовой НЗ клапан;
l.
ПД14 – через 30 сек после пуска ДУ и закрытой двери BGB58.101 (п.2.41), открыть дымовой
НЗ клапан ПД14 SC58.91‐95 (безопасная зона п.2.41). Запуск ПД14 (ARK94, ARK95). По сигналу
СТОП ‐ остановить ПД14, закрыть дымовой НЗ клапан с задержкой времени 2‐3 мин. для
продувки электр.нагревателя;
m.
ПД15 – через 30 сек после пуска ДУ и любой открытой двери BGB57.81 или BGB57.82 (п.2.05),
открыть дымовой НЗ клапан ПД15 SC57.26‐30 (безопасная зона п.2.05), дымовой НЗ клапан
ПД15 SC60.21‐25. Запуск ПД15 (ARK72). При закрытие обоих дверей – останов ПД15. Запуск
ПД15 (ARK72). При закрытие двери – останов ПД15, закрыть дымовой НЗ клапан;
n.
ПД16 – через 30 сек после пуска ДУ и закрытых дверях BGB57.81 и BGB57.82 (п.2.05), открыть
дымовой НЗ клапан ПД16 SC57.21‐25 (безопасная зона п.2.05). Запуск ПД16 (ARK73, ARK74).
По сигналу СТОП ‐ остановить ПД16, закрыть дымовой НЗ клапан с задержкой времени 2‐3
мин. для продувки электр.нагревателя;
o.
ПД17 – через 30 сек после пуска ДУ и любой открытой двери BGB59.101 или BGB59.102
(п.2.65), открыть дымовой НЗ клапан ПД17 SC59.16‐20 (безопасная зона п.2.65), дымовой НЗ
клапан ПД17 SC62.21‐25 . Запуск ПД17 (ARK100). При закрытие обоих дверей – останов ПД17,
закрыть дымовой НЗ клапан;
58
p.
ПД18 – через 30 сек после пуска ДУ и закрытых дверях BGB59.101 и BGB59.102 (п.2.65),
открыть дымовой НЗ клапан ПД18 SC59.21‐25 (безопасная зона п.2.65). Запуск ПД18 (ARK96,
ARK97). По сигналу СТОП ‐ остановить ПД18, закрыть дымовой НЗ клапан с задержкой
времени 2‐3 мин. для продувки электр.нагревателя;
10.
Сценарий №10 «Пожар» ‐ 3 этаж, ПП зона «Левое крыло Блок А»:
1)
Все действия по сценарию №1 ‐ Общий
2)
Включение противодымной вентиляции:
a.
ДУ10 ‐ Открыть дымовой НЗ клапан SC60.51‐55 (коридор у п.3.18), дымовой НЗ клапан
SC60.1‐5 (коридор
п.3.12), дымовой НЗ клапан SC60.6‐10 (коридор
п.3.63), открыть
дымовой НЗ клапан SC60.36‐40. Запуск дымоудаления ДУ10 (ARK82);
b.
ПД10 – через 30 сек. после пуска ДУ10, открыть дымовой НЗ клапан ПД1 SC60.56‐60 (коридор
у п.3.15), открыть дымовой НЗ клапан ПД1 SC60.66‐70. Запуск ПД10 (ARK71);
c.
ПД13 – через 30 сек после пуска ДУ и открытой двери BGB61.70 (п.3.30), открыть дымовой НЗ
клапан ПД13 SC61.46‐50 (безопасная зона п.3.30), дымовой НЗ клапан ПД13 SC64.31‐35.
Запуск ПД13 (ARK93). При закрытие двери – останов ПД13, закрыть дымовой НЗ клапан;
d.
ПД14 – через 30 сек после пуска ДУ и закрытой двери BGB61.70 (п.3.30), открыть дымовой НЗ
клапан ПД14 SC61.51‐55 (безопасная зона п.3.30). Запуск ПД14 (ARK94, ARK95). По сигналу
СТОП ‐ остановить ПД14, закрыть дымовой НЗ клапан с задержкой времени 2‐3 мин. для
продувки электр.нагревателя;
e.
ПД15 – через 30 сек после пуска ДУ и любой открытой двери BGB60.103 или BGB60.104
(п.3.07), открыть дымовой НЗ клапан ПД15 SC60.26‐30 (безопасная зона п.3.07), дымовой НЗ
клапан ПД15 SC60.21‐25. Запуск ПД15 (ARK72). При закрытие обоих дверей – останов ПД15,
закрыть дымовой НЗ клапан;
f.
ПД16 – через 30 сек после пуска ДУ и закрытых дверях BGB60.103 и BGB60.104 (п.3.07),
открыть дымовой НЗ клапан ПД16 SC60.16‐20 (безопасная зона п.3.07). Запуск ПД16 (ARK73,
ARK74). По сигналу СТОП ‐ остановить ПД16, закрыть дымовой НЗ клапан с задержкой
времени 2‐3 мин. для продувки электр.нагревателя;
g.
ПД17 – через 30 сек после пуска ДУ и любой открытой двери BGB62.101 или BGB62.102
(п.3.58), открыть дымовой НЗ клапан ПД17 SC62.26‐30 (безопасная зона п.3.58), дымовой НЗ
59
клапан ПД17 SC62.21‐25. Запуск ПД17 (ARK100). При закрытие обоих дверей – останов ПД17,
закрыть дымовой НЗ клапан;
h.
ПД18 – через 30 сек после пуска ДУ и закрытых дверях BGB62.101 и BGB62.102 (п.3.58),
открыть дымовой НЗ клапан ПД18 SC62.31‐35 (безопасная зона п.3.58). По сигналу СТОП ‐
остановить ПД18, закрыть дымовой НЗ клапан с задержкой времени 2‐3 мин. для продувки
электр.нагревателя;
11.
Сценарий №11 «Пожар» ‐ 3 этаж, ПП зона «Правое крыло Блок В»:
1)
Все действия по сценарию №1 ‐ Общий
2)
Включение противодымной вентиляции:
a.
ДУ11 ‐ Открыть дымовой НЗ клапан SC63.71‐75 (коридор у п.3.46), дымовой НЗ клапан SC62.1‐
5 (коридор п.3.53), дымовой НЗ клапан SC62.6‐10 (коридор у п.3.59), открыть дымовой НЗ
клапан SC63.76‐80. Запуск дымоудаления ДУ11 (ARK87);
b.
ПД11 – через 30 сек. после пуска ДУ11, открыть дымовой НЗ клапан ПД11 SC62.86‐90
(коридор п.3.48), открыть дымовой НЗ клапан ПД11 SC63.66‐70. Запуск ПД11 (ARK91);
c.
ПД13 – через 30 сек после пуска ДУ и открытой двери BGB61.70 (п.3.30), открыть дымовой НЗ
клапан ПД13 SC61.46‐50 (безопасная зона п.3.30), дымовой НЗ клапан ПД13 SC64.31‐35.
Запуск ПД13 (ARK93). При закрытие двери – останов ПД13, закрыть дымовой НЗ клапан;
d.
ПД14 – через 30 сек после пуска ДУ и закрытой двери BGB61.70 (п.3.30), открыть дымовой НЗ
клапан ПД14 SC61.51‐55 (безопасная зона п.3.30). Запуск ПД14 (ARK94, ARK95). По сигналу
СТОП ‐ остановить ПД14, закрыть дымовой НЗ клапан с задержкой времени 2‐3 мин. для
продувки электр.нагревателя;
e.
ПД15 – через 30 сек после пуска ДУ и любой открытой двери BGB60.103 или BGB60.104
(п.3.07), открыть дымовой НЗ клапан ПД15 SC60.26‐30 (безопасная зона п.3.07), дымовой НЗ
клапан ПД15 SC60.21‐25. Запуск ПД15 (ARK72). При закрытие обоих дверей – останов ПД15,
закрыть дымовой НЗ клапан;
f.
ПД16 – через 30 сек после пуска ДУ и закрытых дверях BGB60.103 и BGB60.104 (п.3.07),
открыть дымовой НЗ клапан ПД16 SC60.16‐20 (безопасная зона п.3.07). Запуск ПД16 (ARK73,
ARK74). По сигналу СТОП ‐ остановить ПД16, закрыть дымовой НЗ клапан с задержкой
времени 2‐3 мин. для продувки электр.нагревателя;
g.
ПД17 – через 30 сек после пуска ДУ и любой открытой двери BGB62.101 или BGB62.102
(п.3.58), открыть дымовой НЗ клапан ПД17 SC62.26‐30 (безопасная зона п.3.58), дымовой НЗ
60
клапан ПД17 SC62.21‐25. Запуск ПД17 (ARK100). При закрытие обоих дверей – останов ПД17,
закрыть дымовой НЗ клапан;
h.
ПД18 – через 30 сек после пуска ДУ и закрытых дверях BGB62.101 и BGB62.102 (п.3.58),
открыть дымовой НЗ клапан ПД18 SC62.31‐35 (безопасная зона п.3.58). Запуск ПД18 (ARK96,
ARK97). По сигналу СТОП ‐ остановить ПД18, закрыть дымовой НЗ клапан с задержкой
времени 2‐3 мин. для продувки электр.нагревателя;
12.
Сценарий №12 «Пожар» ‐ 3 этаж, ПП зона «Коридор с рекреациями»:
3)
Все действия по сценарию №1 ‐ Общий
4)
Включение противодымной вентиляции:
a.
ДУ1 ‐ Открыть дымовой НЗ клапан SC61.16‐20 (коридор у п.3.04), открыть дымовой НЗ клапан
SC64.1‐5 . Запуск дымоудаления ДУ1;
b.
ПД1 – через 30 сек. после пуска ДУ1, открыть дымовой НЗ клапан ПД1 SC61.41‐45 (коридор
п.3.31), открыть дымовой НЗ клапан ПД1 SC64.11‐15. Запуск ПД1 (ARK88);
c.
ПД13 – через 30 сек после пуска ДУ и открытой двери BGB61.70 (п.3.30), открыть дымовой НЗ
клапан ПД13 SC61.46‐50 (безопасная зона п.3.30), дымовой НЗ клапан ПД13 SC64.31‐35.
Запуск ПД13 (ARK93). При закрытие двери – останов ПД13, закрыть дымовой НЗ клапан;
d.
ПД14 – через 30 сек после пуска ДУ и закрытой двери BGB61.70 (п.3.30), открыть дымовой НЗ
клапан ПД14 SC61.51‐55 (безопасная зона п.3.30). Запуск ПД14 (ARK94, ARK95). По сигналу
СТОП ‐ остановить ПД14, закрыть дымовой НЗ клапан с задержкой времени 2‐3 мин. для
продувки электр.нагревателя;
e.
ПД15 – через 30 сек после пуска ДУ и любой открытой двери BGB60.103 или BGB60.104
(п.3.07), открыть дымовой НЗ клапан ПД15 SC60.26‐30 (безопасная зона п.3.07), дымовой НЗ
клапан ПД15 SC60.21‐25. Запуск ПД15 (ARK72). При закрытие обоих дверей – останов ПД15,
закрыть дымовой НЗ клапан;
f.
ПД16 – через 30 сек после пуска ДУ и закрытых дверях BGB60.103 и BGB60.104 (п.3.07),
открыть дымовой НЗ клапан ПД16 SC60.16‐20 (безопасная зона п.3.07). Запуск ПД16 (ARK73,
ARK74). По сигналу СТОП ‐ остановить ПД16, закрыть дымовой НЗ клапан с задержкой
времени 2‐3 мин. для продувки электр.нагревателя;
g.
ПД17 – через 30 сек после пуска ДУ и любой открытой двери BGB62.101 или BGB62.102
(п.3.58), открыть дымовой НЗ клапан ПД17 SC62.26‐30 (безопасная зона п.3.58) дымовой НЗ
клапан ПД17 SC62.21‐25. Запуск ПД17 (ARK100). При закрытие обоих дверей – останов ПД17,
закрыть дымовой НЗ клапан;
61
h.
ПД18 – через 30 сек после пуска ДУ и закрытых дверях BGB62.101 и BGB62.102 (п.3.58),
открыть дымовой НЗ клапан ПД18 SC62.31‐35 (безопасная зона п.3.58). Запуск ПД18 (ARK96,
ARK97). По сигналу СТОП ‐ остановить ПД18, закрыть дымовой НЗ клапан с задержкой
времени 2‐3 мин. для продувки электр.нагревателя;
62
19.
Список используемой литературы.
1.
РД 78.145-93 Пособие к руководящему документу «Системы и комплексы охранной,
пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ».
2.
СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации
и автоматизации систем противопожарной защиты. Нормы и правила проектирования».
3.
ФЗ-№123 "Технический регламент о требованиях пожарной безопасности".
4.
СП 76.13330.2016 «Электротехнические устройства».
5.
ПУЭ издание 7.
6.
СП 68.13330.2017 «Приемка в эксплуатацию законченных строительством объектов.
Основные положения».
7.
СП 49.13330.2010 «Безопасность труда в строительстве».
8.
ГОСТ Р 12.1.019-2009 «Системы стандартов безопасности труда. Электробезопасности.
Общие требования и номенклатура видов защиты».
9.
Рабочая документация СГМ18-001.В/РУС-5-АПС изм.5.
10. Инструкции и паспорта на оборудование.
11. ГОСТ Р 59638-2021 «СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ»
63
Формы актов по результатам проведения испытаний
*Акты заполняются по необходимости и согласованию с заказчиком, формы приведены согласно
нормативных документов.
64
АКТ
о выявленных дефектах оборудования
Объект:
(название объекта капитального строительства)
(Заказчик)
(Подрядчик)
____ __________2022 г.
Комиссия в составе:
представителя Заказчика
(должность, фамилия, имя, отчество)
представителя Подрядчика
(должность, фамилия, имя, отчество)
произвела осмотр технического состояния системы ___________________________________ объекта и
выявила следующие дефекты:
№
п/п
Наименование оборудования
Срок
устранения
Дефекты
1
2
3
4
Подписи сторон:
Представитель Заказчика
(подпись, ФИО)
Представитель Подрядчика
(подпись, ФИО)
65
66
67
68
69
70
71
72
73
74
Приложения
Форма таблицы адресов приборов подключенных по интерфейсу RS-485
Прибор
С2000М
С2000-БКИ
С2000-Ethernet
С2000-СП1
МИП 12
С2000-КДЛ
МИП 12
ШУЗ
МИП 12
С2000-КДЛ
МИП 12
С2000-КДЛ
МИП 12
С2000-КДЛ
МИП 12
С2000-КДЛ
Маркировка по
проекту
ПКУ 1
БКИ 1.2
ПИ 1.3
СП 1.4
СП 1.5
СП 1.6
СП 1.7
СП 1.8
СП 1.9
СП 1.10
СП 1.11
СП 1.12
СП 1.13
СП 1.14
БП 1.15
КДЛ 1.16
КДЛ 1.17
КДЛ 1.18
БП 1.19
ШУЗ 1.20
БП 1.21
КДЛ 1.22
КДЛ 1.23
КДЛ 1.24
БП 1.25
КДЛ 1.26
КДЛ 1.27
КДЛ 1.28
КДЛ 1.29
БП 1.30
КДЛ 1.31
КДЛ 1.32
КДЛ 1.33
БП 1.34
КДЛ 1.35
КДЛ 1.36
Адрес
Место
установки
Шкаф
п. 1.138
ШПС 1.1
ШПС 1.2
п. 0.005
ШПС 1.3
п. 1.124
ШПС 1.4
ШПС 1.5
п. 1.039
ШПС 1.6
75
Форма таблицы адресов извещателей и приборов подключенных к С2000КДЛ
Прибор /
извещатель
Маркировка
Адрес
№
помещения
Примечание
КДЛ 1.16
С2000-СП2
SC1.16.1
SC1.16.2
SC1.16.3
SC1.16.4
SC1.16.5
SC1.16.6
SC1.16.7
КДЛ 1.17
ДИП 34А-03
С2000-СП2
ВТН1.17.1
ВТН1.17.2
ВТН1.17.3
ВТН1.17.4
ВТН1.17.5
ВТН1.17.6
ВТН1.17.7
ВТН1.17.8
ВТН1.17.9
ВТН1.17.10
ВТН1.17.11
ВТН1.17.12
ВТН1.17.13
ВТН1.17.14
ВТН1.17.15
ВТН1.17.16
SC1.17.1
SC1.17.2
SC1.17.3
Примечание: Актуальные таблицы адресов приборов и извещателей будут заполнены после
завершения ПНР и приложены к акту о завершении пусконаладочных работ.
76
Продолжение таблицы
Прибор /
извещатель
Маркировка
Адрес
№
помещения
Примечание
КДЛ 1.18
С2000-СП2
ДИП-34А
SC1.18.2
SC1.18.3
BTH1.18.1
BTH1.18.2
BTH1.18.3
BTH1.18.4
BTH1.18.5
BTH1.18.6
BTH1.18.7
BTH1.18.8
BTH1.18.9
BTH1.18.10
BTH1.18.11
BTH1.18.12
BTH1.18.13
С2000-СП2
исп.02
SC1.18.1
ИПР 513-ЗАМ
BTM1.18.1
BTM1.18.2
BTM1.18.3
КДЛ 1.19
ИПР 513-ЗАМ
ДИП-34А
C2000-АР2
С2000-СП2
BTM1.19.1
BTM1.19.2
ВТН1.19.1
ВТН1.19.2
ВТН1.19.3
АР1.19.1
АР1.19.2
SC1.19.1
SC1.19.2
SC1.19.3
SC1.19.4
SC1.19.5
77
Продолжение таблицы
Прибор /
извещатель
Маркировка
Адрес
№
помещения
Примечание
КДЛ 1.22
С2000-СП2
исп.02
SC1.22.1
ДИП-34А
BTH1.22.1BTH1.22.96
ИПР 513-ЗАМ
BTM1.22.1
КДЛ 1.23
ДИП-34А
ИПР 513-ЗАМ
BTH1.23.1BTH1.23.102
BTM1.23.1
КДЛ 1.24
С2000-СП2
исп.02
С2000-СП2
ДИП-34А
ИПР 513-ЗАМ
SC1.24.1
SC1.24.2
SC1.24.3
BTH1.24.1BTH1.24.31
BTM1.24.1
КДЛ 1.26
С2000-СП2
исп.02
С2000-СП2
ДИП-34А
ИПР 513-ЗАМ
SC1.26.1
SC1.26.2
BTH1.26.1BTH1.26.37
BTM1.26.1
КДЛ 1.27
ДИП-34А
ИПР 513-ЗАМ
BTH1.27.1BTH1.27.102
BTM1.27.1
КДЛ 1.28
ДИП-34А
ИПР 513-ЗАМ
BTH1.28.1BTH1.28.101
BTM1.28.1
78
Продолжение таблицы
Прибор /
извещатель
Маркировка
Адрес
№
помещения
Примечание
КДЛ 1.29
С2000-СП2
исп.02
С2000-СП2
ДИП-34А
ИПР 513-ЗАМ
SC1.29.1
SC1.29.2
SC1.29.3
BTH1.29.1BTH1.29.38
BTM1.29.1
BTM1.29.2
КДЛ 1.31
С2000-СП2
исп.02
С2000-СП2
ДИП-34А
ИПР 513-ЗАМ
SC1.31.1
SC1.31.2
BTH1.31.1BTH1.31.22
BTM1.31.1
BTM1.31.2
КДЛ 1.32
С2000-СП2
ДИП-34А
ИПР 513-ЗАМ
SC1.32.1
BTH1.32.1BTH1.32.21
BTM1.32.1
BTM1.32.2
BTM1.32.3
BTM1.32.4
КДЛ 1.33
С2000-СП2
исп.02
С2000-СП2
ДИП-34А
ИПР 513-ЗАМ
SC1.33.1
SC1.33.2
BTH1.33.1BTH1.33.50
BTM1.33.1
BTM1.33.2
КДЛ 1.35
С2000-СП2
исп.02
С2000-СП2
ДИП-34А
ИПР 513-ЗАМ
SC1.35.1
SC1.35.2
BTH1.35.1BTH1.35.45
BTM1.35.1
79
Продолжение таблицы
Прибор /
извещатель
Маркировка
Адрес
№
помещения
Примечание
КДЛ 1.36
С2000-СП2
исп.02
SC1.36.1
SC1.36.2
SC1.36.3
BTH1.36.1ДИП-34А
BTH1.36.40
BTM1.36.1
ИПР 513-ЗАМ
BTM1.36.2
Примечание: Актуальные таблицы адресов приборов и извещателей будут заполнены после
завершения ПНР и приложены к акту о завершении пусконаладочных работ.
С2000-СП2
80
« __ »_____________2022 г.
ПРОТОКОЛ №_____________
ТЕХНИЧЕСКОГО ОТЧЕТА О ПРОВЕДЕНИИ АВТОНОМНОЙ НАЛАДКИ ОБОРУДОВАНИЯ СИСТЕМЫ
ПОЖАРНОЙ СИГНАЛИЗАЦИИ
Приложение №__ к Акту _______рабочей комиссии о приемке оборудования после индивидуального опробования.
Место: ___________________________
(город, поселок и т.д.)
Объект: _________________________.
(наименование объекта)
Проект: ___________________________
Шаги
Отметка о
Ответственный
выполняемой
Примечания
выполнении
исполнитель
операции
1.
Адресные
Проверить
устройства
отсутствие
ДПЛС
механических
повреждений
Проверить
качество
монтажа
Проверить
порядок
подключения
кабелей
Проверка работы
Подать питание
Проверить
наличие
индикации
дежурного
режима и
тревоги
Настройка
Адресация
устройства
2.
Устройства
Визуальный
Проверить
RS-485
осмотр
отсутствие
механических
повреждений
Проверить
качество
монтажа
Проверить
порядок
подключения
кабелей
Проверка работы
Подать питание
Проверить
наличие
индикации
дежурного
режима
Настройка
Адресация
устройства
Группировка зон
и разделов
Задать тактику
реле
Настройка связи
релейных
выходов с
разделами
Примечание: Протокол будет заполнен после завершения индивидуальных испытаний и приложен к акту о приемке
оборудования рабочей комиссии после завершения индивидуального испытания.
№
п/п
Наименование
оборудования
Выполняемая
технологическая
операция
Визуальный
осмотр
81
82
