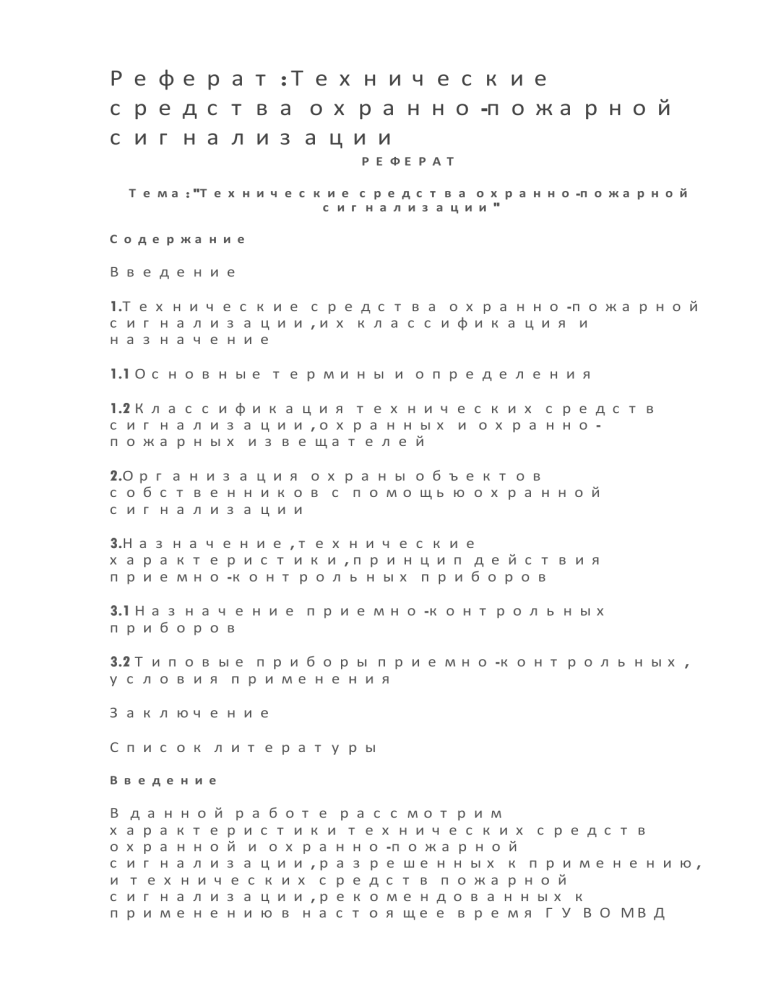

Р е ф е р а т :Т е х н и ч е с к и е
с р е д с т в а о х р а н н о -п о ж а р н о й
с и г н а л и з а ц ии
Р Е ФЕ Р А Т
Т е м а : "Т е х н и ч е с к и е с р е д с т в а о х р а н н о -п о ж а р н о й
с и г н а л и з а ц и и "
С о д е р жа н и е
В в е д е н и е
1.Т е х н и ч е с к и е с р е д с т в а о х р а н н о -п о ж а р н о й
с и г н а л и з а ц и и ,и х к л а с с и ф и к а ц и я и
н а з н а ч е н и е
1.1 О с н о в н ы е т е р м и н ы и о п р е д е л е н и я
1.2 К л а с с и ф и к а ц и я т е х н и ч е с к и х с р е д с т в
с и г н а л и з а ц и и ,о х р а н н ы х и о х р а н н о п о жа р н ы х и з в е ща т е л е й
2.О р г а н и з а ц и я о х р а н ы о б ъ е к т о в
с о б с т в е н н и к о в с п о м о щь ю о х р а н н о й
с и г н а л и з а ц и и
3.Н а з н а ч е н и е , т е х н и ч е с к и е
х а р а к т е р и с т и к и ,п р и н ц и п д е й с т в и я
п р и е м н о -к о н т р о л ь н ы х п р и б о р о в
3.1 Н а з н а ч е н и е п р и е м н о -к о н т р о л ь н ы х
п р и б о р о в
3.2 Т и п о в ы е п р и б о р ы п р и е м н о -к о н т р о л ь н ы х ,
у с л о в и я п р и ме н е н и я
З а к л юч е н и е
С п и с о к л и т е р а т у р ы
В в е д е н и е
В д а н н о й р а б о т е р а с с мо т р и м
х а р а к т е р и с т и к и т е х н и ч е с к и х с р е д с т в
о х р а н н о й и о х р а н н о -п о ж а р н о й
с и г н а л и з а ц и и ,р а з р е ше н н ы х к п р и м е н е н и ю,
и т е х н и ч е с к и х с р е д с т в п о жа р н о й
с и г н а л и з а ц и и ,р е к о м е н д о в а н н ы х к
п р и м е н е н и ю в н а с т о я щ е е в р е м я Г У В О МВ Д
Р о с с и и ,а т а к же т е х н и ч е с к и х с р е д с т в
о х р а н ы н а и б о л е е ши р о к о п р и ме н я е мых
р а н е е .
А т а к же р а с с мо т р и м о р г а н и з а ц и ю о х р а н ы
о б ъ е к т о в с о б с т в е н н и к о в с п о мо щь ю
о х р а н н о й с и г н а л и з а ц и и н а о т к р ыт ых
п л о ща д к а х ,з д а н и я х ,п о м е ще н и я х и
о т д е л ь н ы х п р е д м е т о в .О п и ше м
о р г а н и з а ц и ю п е р е д а ч и и н фо р ма ц и и о
с р а б а т ы в а н и е с и г н а л и з а ц и и .П е р е ч и с л и м
в и д ы п р и е м н о -к о н т р о л ь н ы х п р и б о р о в и
у с л о в и я п р и ме н е н и я .
1 Т е х н и ч е с к и е с р е д с т в а о х р а н н о -п о ж а р н о й
с и г н а л и з а ц и и ,и х к л а с с и фи к а ц и я и н а з н а ч е н и е
1.1 О с н о в н ы е т е р м и н ы и о п р е д е л е н и я
О х р а н н о -п о ж а р н а я с и г н а л и з а ц и я (О П С ) – э т о
п о л у ч е н и е ,о б р а б о т к а ,п е р е д а ч а и
п р е д с т а в л е н и е в з а д а н н о м в и д е
п о т р е б и т е л я м и н фо р ма ц и и о
п р о н и к н о в е н и и н а о х р а н я е мые о б ъ е к т ы и
п о жа р е н а н и х с п о мо щь ю т е х н и ч е с к и х
с р е д с т в .П о т р е б и т е л е м и н ф о р м а ц и и
я в л я е т с я п е р с о н а л ,н а к о т о р ы й в о з л о же н ы
фу н к ц и и р е а г и р о в а н и я н а т р е в о жн ые и
с л у же б н ы е и з в е ще н и я ,п о с т у п а ющи е с
о х р а н я е мых о б ъ е к т о в .
И з в е ще н и е м в т е х н и к е О П С н а з ы в а е т с я
с о о б ще н и е ,н е с у ще е и н ф о р м а ц и ю о
к о н т р о л и р у е мых и з ме н е н и я х с о с т о я н и я
о х р а н я е мо г о о б ъ е к т а и л и т е х н и ч е с к о г о
с р е д с т в а О П С и п е р е д а в а е мо е с п о мо щь ю
э л е к т р о м а г н и т н ы х ,э л е к т р и ч е с к и х ,
с в е т о в ы х и (и л и ) з в у к о в ы х с и г н а л о в .
И з в е ще н и я д е л я т с я н а т р е в о жн ы е и
с л у же б н ы е .Т р е в о жн о е и з в е ще н и е
с о д е р жи т и н фо р ма ц и ю о п р о н и к н о в е н и и и л и
п о ж а р е , с л у ж е б н о е – о «в з я т и и » п о д о х р а н у ,
«с н я т и и » с о х р а н ы , н е и с п р а в н о с т и
а п п а р а т у р ы и д р .
О х р а н я е м ы м о б ъ е к т о м (О О ) н а з ы в а е т с я
о т д е л ь н о е п о м е ще н и е ,с о д е р жа ще е
ма т е р и а л ь н ые и л и д р у г и е ц е н н о с т и ,
о б о р у д о в а н н о е т е х н и ч е с к и ми с р е д с т в а ми
О П С ,и л и к о м п л е к с п о м е ще н и й ,
р а с с р е д о т о ч е н н ых в п р е д е л а х о д н о г о и л и
н е с к о л ь к и х з д а н и й ,о б ъ е д и н е н н ы х о б ще й
т е р р и т о р и е й и о х р а н я е мых
п о д р а з д е л е н и я м и о х р а н ы . Ме с т а
в о з мо жн о г о п р о н и к н о в е н и я н а ОО и л и
о т д е л ь н ые о х р а н я е мые з о н ы о б о р у д у ют с я
р а з л и ч н ы м и и з в е ща т е л я м и ,к о т о р ы е
в к л юч а ют с я в шл е й ф с и г н а л и з а ц и и .
Ох р а н я е ма я з о н а –э т о ч а с т ь о х р а н я е м о г о
о б ъ е к т а ,к о н т р о л и р у е м а я о д н и м шл е й ф о м
ОПС и л и и х с о в о к у п н о с т ь ю.
К о м п л е к с о х р а н н о -п о ж а р н о й с и г н а л и з а ц и и – э т о
с о в о к у п н о с т ь с о в ме с т н о д е й с т в у ющи х
т е х н и ч е с к и х с р е д с т в о х р а н н о й ,п о жа р н о й
и (и л и ) о х р а н н о -п о ж а р н о й с и г н а л и з а ц и и ,
у с т а н о в л е н н ых н а о х р а н я е мо м о б ъ е к т е и
о б ъ е д и н е н н ых с и с т е мо й и н же н е р н ых с е т е й
и к о мму н и к а ц и й .
И з в е щ а т е л ь о х р а н н ы й (п о ж а р н ы й ) – т е х н и ч е с к о е
с р е д с т в о ОПС д л я о б н а р у же н и я
п р о н и к н о в е н и я (п о ж а р а ), п о п ы т к е
п р о н и к н о в е н и я и л и фи з и ч е с к о г о
в о з д е й с т в и я ,п р е в ы ша юще г о
н о р м и р о в а н н ы й у р о в е н ь ,и ф о р м и р о в а н и я
и з в е щ е н и я о п р о н и к н о в е н и и (п о ж а р е ). В
о х р а н н о -п о ж а р н о м и з в е щ а т е л е с о в м е щ е н ы
о х р а н н а я и п о жа р н а я фу н к ц и и .
П р и б о р п р и е м н о -к о н т р о л ь н ы й (П П К ) – э т о
т е х н и ч е с к о е с р е д с т в о о х р а н н о -п о ж а р н о й
с и г н а л и з а ц и и д л я п р и е ма и з в е ще н и й о т
и з в е щ а т е л е й (ш л е й ф о в с и г н а л и з а ц и и ) и л и
д р у г и х П П К ,п р е о б р а з о в а н и я с и г н а л о в ,
в ы д а ч и и з в е ще н и й д л я н е п о с р е д с т в е н н о г о
в о с п р и я т и я ч е л о в е к о м ,д а л ь н е й ше й
п е р е д а ч и и з в е ще н и й и в ы д а ч и к о ма н д н а
в к л юч е н и е о п о в е ща т е л е й .К в ы х о д у П П К в
з а в и с и м о с т и о т с и с т е м ы о х р а н ы ,в к о т о р у ю
в х о д и т к о м п л е к с О П С ,м о же т п о д к л юч а т ь с я
д р у г о й П П К (в с л у ч а е а в т о н о м н о й о х р а н ы
п р и н а л и ч и и п у н к т а а в т о н о мн о й о х р а н ы)
и л и о б ъ е к т о в о е у с т р о й с т в о о к о н е ч н о е (в
с л у ч а е ц е н т р а л и з о в а н н о й о х р а н ы ).
О х р а н н о -п о ж а р н ы й о п о в е щ а т е л ь – э т о
т е х н и ч е с к о е с р е д с т в о ОПС ,
п р е д н а з н а ч е н н о е д л я о п о в е ще н и я л юд е й о
п р о н и к н о в е н и и ,п о п ы т к е п р о н и к н о в е н и я и
(и л и ) п о ж а р е .
С и с т е ма а в т о н о мн о й о х р а н ы с о с т о и т
и з
к о мп л е к с о в О П С с в ых о д о м н а о п о в е ща т е л и
и (и л и ) д р у г о й П П К , у с т а н а в л и в а е м ы й в
п у н к т е а в т о н о мн о й о х р а н ы.
П у н к т а в т о н о м н о й о х р а н ы (П А О ) – э т о п у н к т ,
р а с п о л о же н н ый н а о х р а н я е мо м о б ъ е к т е и л и
в н е п о с р е д с т в е н н о й б л и з о с т и о т н е г о ,
о б с л у жи в а е мый с л у жб о й о х р а н ы о б ъ е к т а и
о б о р у д о в а н н ый т е х н и ч е с к и ми с р е д с т в а ми
о т о б р а же н и я и н фо р ма ц и и о п р о н и к н о в е н и и
и (и л и ) п о ж а р е в к а ж д о м и з к о н т р о л и р у е м ы х
п о м е щ е н и й (з о н ) о б ъ е к т а д л я
н е п о с р е д с т в е н н о г о в о с п р и я т и я
ч е л о в е к о м.
С и с т е м а п е р е д а ч и и з в е щ е н и й (С П И ) – э т о
с о в о к у п н о с т ь с о в ме с т н о д е й с т в у ющи х
т е х н и ч е с к и х с р е д с т в д л я п е р е д а ч и п о
к а н а л а м с в я з и и п р и е ма в п у н к т е
ц е н т р а л и з о в а н н о й о х р а н ы и з в е ще н и й о
п р о н и к н о в е н и и н а о х р а н я е мые о б ъ е к т ы и
(и л и ) п о ж а р е н а н и х , с л у ж е б н ы х и
к о н т р о л ь н о -д и а г н о с т и ч е с к и х и з в е щ е н и й ,
а т а к же д л я п е р е д а ч и и п р и е ма к о ма н д
т е л е у п р а в л е н и я (п р и н а л и ч и и о б р а т н о г о
к а н а л а ).
С ПИ п р е д у с ма т р и в а е т у с т а н о в к у
у с т р о й с т в о к о н е ч н ы х (У О ) н а о б ъ е к т а х ,
р е т р а н с л я т о р о в (Р ) н а к р о с с а х А Т С , в ж и л ы х
д о ма х и д р у г и х п р о ме жу т о ч н ых п у н к т а х и
п у л ь т о в ц е н т р а л и з о в а н н о г о н а б л юд е н и я
(П Ц Н ) в п у н к т а х ц е н т р а л и з о в а н н о й о х р а н ы .
У О ,Р ,П Ц Н я в л я ют с я с о с т а в н ы м и ч а с т я м и
С П И .У О у с т а н а в л и в а е т с я н а о х р а н я е м о м
о б ъ е к т е д л я п р и е ма и з в е ще н и й о т П П К .
П у н к т ц е н т р а л и з о в а н н о й о х р а н ы (П Ц О ) – э т о
д и с п е т ч е р с к и й п у н к т ц е н т р а л и з о в а н н о й
о х р а н ы р я д а р а с с р е д о т о ч е н н ых о б ъ е к т о в
о т п р о н и к н о в е н и я и п о жа р а с
и с п о л ь з о в а н и е м С ПИ.
В з а в и с и мо с т и о т х а р а к т е р и с т и к ОО
(п р о т я ж е н н о с т ь , к о л и ч е с т в о п о м е щ е н и й ,
э т а ж н о с т ь и т .п .) и в е л и ч и н ы м а т е р и а л ь н ы х
ц е н н о с т е й ,р а з м е ще н н ы х н а о б ъ е к т е ,е г о
о х р а н а мо же т б ыт ь р е а л и з о в а н а
п о с р е д с т в о м о д н о г о и л и н е с к о л ь к и х
шл е й ф о в с и г н а л и з а ц и и .В т о м с л у ч а е ,е с л и
с т р у к т у р а о х р а н ы о б ъ е к т а в к л юч а е т
н е с к о л ь к о шл е й ф о в ,р а з м е ще н н ы х т а к и м
о б р а з о м ,ч т о п р и п р о н и к н о в е н и и н а О О
н а р у ши т е л я и д в и же н и и к ма т е р и а л ь н ым
ц е н н о с т я м ,е м у н е о б х о д и м о п р е о д о л е т ь
н е с к о л ь к о о х р а н я е мых з о н ,
к о н т р о л и р у е мых р а з л и ч н ыми шл е й ф а ми с
в ы х о д а м и н а о т д е л ь н ы е н о м е р а П Ц Н ,о х р а н у
с л е д у е т р а с с ма т р и в а т ь к а к
м н о г о р у б е жн у ю.Т а к и м о б р а з о м ,шл е й ф и л и
с о в о к у п н о с т ь шл е й ф о в ,к о н т р о л и р у ющи х
о х р а н я е мые з о н ы н а п у т и д в и же н и я
н а р у ши т е л я к ма т е р и а л ь н ым ц е н н о с т я м ОО
и и ме ющи х в ы х о д н а о т д е л ь н ы й н о ме р П Ц Н ,
н а з ы в а е т с я р у б е жо м с и г н а л и з а ц и и ,а
с о в о к у п н о с т ь о х р а н я е мых з о н ,
к о н т р о л и р у е мых р у б е жо м с и г н а л и з а ц и и ,
п р е д с т а в л я е т с о б о й р у б е ж о х р а н ы.
1.2 К л а с с и ф и к а ц и я т е х н и ч е с к и х с р е д с т в
с и г н а л и з а ц и и , о х р а н н ы х и о х р а н н о -п о ж а р н ы х
и з в е ща т е л е й
Т е х н и ч е с к и е с р е д с т в а о х р а н н о й и
о х р а н н о -п о ж а р н о й с и г н а л и з а ц и и ,
п р е д н а з н а ч е н н ые д л я п о л у ч е н и я
и н фо р ма ц и и о с о с т о я н и и к о н т р о л и р у е мых
п а р а ме т р о в н а о х р а н я е мо м о б ъ е к т е ,
п р и е м а ,п р е о б р а з о в а н и я ,п е р е д а ч и ,
х р а н е н и я ,о т о б р а же н и я э т о й и н ф о р ма ц и и в
в и д е з в у к о в о й и с в е т о в о й с и г н а л и з а ц и и ,в
с о о т в е т с т в и и с О С Т 25 829–78
к л а с с и фи ц и р у е т с я п о д в у м п р и з н а к а м:
о б л а с т и п р и ме н е н и я и фу н к ц и о н а л ь н о му
н а з н а ч е н и ю.
По о б л а с т и п р и ме н е н и я Т С д е л я т с я н а
о х р а н н ы е , п о ж а р н ы е и о х р а н н о -п о ж а р н ы е ; п о
ф у н к ц и о н а л ь н о му н а з н а ч е н и ю –н а
т е х н и ч е с к и е с р е д с т в а о б н а р у же н и я
(и з в е щ а т е л и ), п р е д н а з н а ч е н н ы е д л я
п о л у ч е н и я и н фо р ма ц и и о с о с т о я н и и
к о н т р о л и р у е мых п а р а ме т р о в и Т С
о п о в е ще н и я ,п р е д н а з н а ч е н н ы е д л я п р и е м а ,
п р е о б р а з о в а н и я ,п е р е д а ч и ,х р а н е н и я ,
о б р а б о т к и и о т о б р а ж е н и я и н ф о р м а ц и и (С П И ,
П П К и о п о в е щ а т е л и ).
В с о о т в е т с т в и и с Г О С Т 26342–84 о х р а н н о п о жа р н ы е и з в е ща т е л и к л а с с и ф и ц и р у ют с я
п о с л е д у ющи м п а р а ме т р а м.
П о н а з н а ч е н и ю:д л я з а к р ы т ы х п о м е ще н и й ,д л я
о т к р ы т ы х п л о ща д о к и п е р и ме т р о в
о б ъ е к т о в .
П о в и д у з о н ы,к о н т р о л и р у е мо й
и з в е ща т е л е м : т о ч е ч н ы е , л и н е й н ы е ,
п о в е р х н о с т н ы е ,о б ъ е м н ы е .
П о п р и н ц и п у д е й с т в и я о х р а н н ы е и з в е ща т е л и
п о д р а з д е л я ют с я н а :о м и ч е с к и е ,
ма г н и т о к о н т а к т н ы е ,у д а р н о к о н т а к т н ые ,
п ь е з о э л е к т р и ч е с к и е ,е м к о с т н ы е ,
у л ь т р а з в у к о в ы е , о п т и к о -э л е к т р о н н ы е ,
р а д и о в о л н о в ы е ,к о м б и н и р о в а н н ы е .
П о к о л и ч е с т в у з о н о б н а р у же н и я :о д н о з о н н ы е ,
мн о г о з о н н ые .
П о д а л ь н о с т и д е й с т в и я у л ь т р а з в у к о в ые ,о п т и к о э л е к т р о н н ые и р а д и о в о л н о в ые о х р а н н ые
и з в е ща т е л и д л я з а к р ы т ы х п о м е ще н и й
п о д р а з д е л я ю т с я н а : м а л о й д а л ь н о с т и – д о 12 м ,
с р е д н е й д а л ь н о с т и – о т 12 д о 30 м , б о л ь ш о й
д а л ь н о с т и – с в ы ш е 30 м .
П о д а л ь н о с т и д е й с т в и я о п т и к о -э л е к т р о н н ы е и
р а д и о в о л н о в ы е о х р а н н ы е и з в е ща т е л и д л я
о т к р ы т ы х п л о ща д о к и п е р и м е т р о в о б ъ е к т о в
п о д р а з д е л я ю т с я н а : м а л о й д а л ь н о с т и – д о 50 м ,
с р е д н е й д а л ь н о с т и – о т 50 д о 200 м , б о л ь ш о й
д а л ь н о с т и – с в ы ш е 200 м .
По к о н с т р у к т и в н о му и с п о л н е н и ю у л ь т р а з в у к о в ые ,
о п т и к о -э л е к т р о н н ы е и р а д и о в о л н о в ы е о х р а н н ы е
и з в е ща т е л и п о д р а з д е л я ют с я
н а :о д н о п о з и ц и о н н ы е п е р е д а т ч и к
(и з л у ч а т е л ь ) и п р и е м н и к с о в м е щ е н ы в о д н о м
б л о к е (м о ж е т б ы т ь н е с к о л ь к о
п е р е д а т ч и к о в и п р и е м н и к о в в о д н о м б л о к е );
д в у х п о з и ц и о н н ые п е р е д а т ч и к
(и з л у ч а т е л ь ) и п р и е м н и к в ы п о л н е н ы в в и д е
о т д е л ь н ы х б л о к о в ;м н о г о п о з и ц и о н н ы е –
б о л е е д в у х б л о к о в в л юб о й к о мб и н а ц и и .
П о с п о с о б у э л е к т р о п и т а н и я п о д р а з д е л я ют с я
н а : т о к о н е п о т р е б л я ю щ и е (и с п о л ь з у е т с я
«с у х о й » к о н т а к т ); п и т а ю щ и е с я о т Ш С , о т
в н у т р е н н е г о а в т о н о мн о г о и с т о ч н и к а
п и т а н и я ,о т в н е шн е г о и с т о ч н и к а
п о с т о я н н о г о т о к а н а п р я ж е н и е м 12–24 В , о т
с е т и п е р е м е н н о г о т о к а н а п р я ж е н и е м 220 В ;
О х р а н н о -п о ж а р н ы е и з в е щ а т е л и п о п р и н ц и п у
д е й с т в и я п о д р а з д е л я ют с я н а :
ма г н и т о к о н т а к т н ы е ,у л ь т р а з в у к о в ы е и
о п т и к о -э л е к т р о н н ы е . П о к о л и ч е с т в у з о н
о б н а р у же н и я ,д а л ь н о с т и д е й с т в и я и
к о н с т р у к т и в н о му и с п о л н е н и ю о х р а н н о п о жа р н ы е и з в е ща т е л и к л а с с и ф и ц и р у ют с я
а н а л о г и ч н о о х р а н н ы м и з в е ща т е л я м .
2. О р г а н и з а ц и я о х р а н ы о б ъ е к т о в с о б с т в е н н и к о в с
п о м о щь ю о х р а н н о й с и г н а л и з а ц и и
З а щи т а п е р и м е т р а т е р р и т о р и и и о т к р ы т ы х
п л о ща д о к
Т е х н и ч е с к и е с р е д с т в а о х р а н н о й
с и г н а л и з а ц и и п е р и ме т р а д о л жн ы
в ыб и р а т ь с я в з а в и с и мо с т и о т в и д а
п р е д п о л а г а е мо й у г р о з ы о б ъ е к т у ,
п о м е х о в о й о б с т а н о в к и ,р е л ь е ф а
м е с т н о с т и ,п р о т я же н н о с т и и т е х н и ч е с к о й
у к р е п л е н н о с т и п е р и м е т р а ,т и п а
о г р а жд е н и я ,н а л и ч и я д о р о г в д о л ь
п е р и м е т р а ,з о н ы о т т о р же н и я ,е е ши р и н ы .
Ох р а н н а я с и г н а л и з а ц и я п е р и ме т р а
о б ъ е к т а п р о е к т и р у е т с я ,к а к п р а в и л о ,
о д н о р у б е жн о й .Д л я у с и л е н и я о х р а н ы ,
о п р е д е л е н и я н а п р а в л е н и я д в и же н и я
н а р у ши т е л я ,б л о к и р о в к и у я з в и м ы х м е с т
с л е д у е т п р и ме н я т ь мн о г о р у б е жн у ю
о х р а н у .
Т е х н и ч е с к и е с р е д с т в а о х р а н н о й
с и г н а л и з а ц и и п е р и ме т р а мо г у т
р а з м е ща т ь с я н а о г р а жд е н и и ,з д а н и я х ,
с т р о е н и я х ,с о о р у же н и я х и л и в з о н е
о т т о р же н и я .О х р а н н ы е и з в е ща т е л и д о л жн ы
у с т а н а в л и в а т ь с я н а с т е н а х ,с п е ц и а л ь н ы х
с т о л б а х и л и с т о й к а х ,о б е с п е ч и в а ющи х
о т с у т с т в и е к о л е б а н и й ,в и б р а ц и й .
П е р и ме т р ,с в х о д я щи м и в н е г о в о р о т а ми и
к а л и т к а м и ,с л е д у е т р а з д е л я т ь н а
о т д е л ь н ы е о х р а н я е м ы е у ч а с т к и (з о н ы ) с
п о д к л юч е н и е м и х о т д е л ь н ыми шл е й ф а ми
с и г н а л и з а ц и и к ППК ма л о й е мк о с т и и л и к
п у л ь т у в н у т р е н н е й о х р а н ы,
у с т а н о в л е н н ых н а К ПП и л и в с п е ц и а л ь н о
в ы д е л е н н о м п о ме ще н и и о х р а н ы о б ъ е к т а .
Дл и н а у ч а с т к а о п р е д е л я е т с я и с х о д я и з
т а к т и к и о х р а н ы ,т е х н и ч е с к и х
х а р а к т е р и с т и к а п п а р а т у р ы ,к о н ф и г у р а ц и и
в н е шн е г о о г р а жд е н и я ,у с л о в и й п р я м о й
в и д и м о с т и и р е л ь е ф а м е с т н о с т и ,н о н е
б о л е е 200 м д л я у д о б с т в а т е х н и ч е с к о й
э к с п л у а т а ц и и и о п е р а т и в н о с т и
р е а г и р о в а н и я .
Ос н о в н ые в о р о т а д о л жн ы в ыд е л я т ь с я в
с а мо с т о я т е л ь н ый у ч а с т о к п е р и ме т р а .
З а п а с н ы е в о р о т а ,к а л и т к и д о л жн ы в х о д и т ь
в т о т у ч а с т о к п е р и м е т р а ,н а к о т о р о м о н и
н а х о д я т с я .В к а ч е с т в е п у л ь т о в
в н у т р е н н е й о х р а н ы мо г у т и с п о л ь з о в а т ь с я
П П К с р е д н е й и б о л ь шо й е мк о с т и
(к о н ц е н т р а т о р ы ), С П И , а в т о м а т и з и р о в а н н ы е
с и с т е м ы п е р е д а ч и и з в е щ е н и й (А С П И ) и
р а д и о с и с т е м ы п е р е д а ч и и з в е щ е н и й (Р С П И ).
Пу л ь т ы в н у т р е н н е й о х р а н ы мо г у т р а б о т а т ь
к а к п р и н е п о с р е д с т в е н н о м
к р у г л о с у т о ч н о м д е жу р с т в е п е р с о н а л а н а
н и х ,т а к и а в т о н о м н о в р е жи м е
«С а м о о х р а н ы ».
У с т а н о в к а о х р а н н ы х и з в е ща т е л е й п о в е р х у
о г р а жд е н и я д о л жн а п р о и з в о д и т ь с я т о л ь к о
в с л у ч а е ,е с л и о г р а жд е н и е и м е е т в ы с о т у н е
ме н е е 2м .
Н а К П П ,в п о м е ще н и и о х р а н ы с л е д у е т
у с т а н а в л и в а т ь т е х н и ч е с к и е у с т р о й с т в а
г р а фи ч е с к о г о о т о б р а же н и я о х р а н я е мо г о
п е р и м е т р а (к о м п ь ю т е р , с в е т о в о е т а б л о с
мн е мо с х е мо й о х р а н я е мо г о п е р и ме т р а и
д р у г и е у с т р о й с т в а ). В с е о б о р у д о в а н и е ,
в х о д я ще е в с и с т е му о х р а н н о й
с и г н а л и з а ц и и п е р и ме т р а д о л жн о и ме т ь
з а щи т у о т в с к р ы т и я .О т к р ы т ы е п л о ща д к и с
ма т е р и а л ь н ыми ц е н н о с т я ми н а т е р р и т о р и и
о б ъ е к т а д о л жн ы и ме т ь п р е д у п р е д и т е л ь н о е
о г р а жд е н и е и о б о р у д о в а т ь с я о б ъ е мн ыми ,
п о в е р х н о с т н ыми и л и л и н е й н ыми
и з в е ща т е л я ми р а з л и ч н о г о п р и н ц и п а
д е й с т в и я .
З а щи т а з д а н и я ,п о м е ще н и й ,о т д е л ь н ы х п р е д м е т о в .
Т е х н и ч е с к и ми с р е д с т в а ми о х р а н н о й
с и г н а л и з а ц и и д о л жн ы о б о р у д о в а т ь с я в с е
п о ме ще н и я с п о с т о я н н ы м и л и в р е ме н н ы м
х р а н е н и е м м а т е р и а л ь н ы х ц е н н о с т е й ,а
т а к ж е в с е у я з в и м ы е м е с т а з д а н и я (о к н а ,
д в е р и ,л юк и ,в е н т и л я ц и о н н ы е ша х т ы ,к о р о б а
и т .п .), ч е р е з к о т о р ы е в о з м о ж н о
н е с а н к ц и о н и р о в а н н о е п р о н и к н о в е н и е в
п о ме ще н и я о б ъ е к т а .
О б ъ е к т ы п о д г р у п п AI, AII и Б II о б о р у д у ю т с я
мн о г о р у б е жн о й с и с т е мо й о х р а н н о й
с и г н а л и з а ц и и ,о б ъ е к т ы п о д г р у п п ы Б I–
о д н о р у б е жн о й .
П е р в ы м р у б е жо м о х р а н н о й с и г н а л и з а ц и и ,в
з а в и с и мо с т и о т в и д а п р е д п о л а г а е мых
у г р о з о б ъ е к т у ,б л о к и р у ют :д е р е в я н н ы е
в х о д н ы е д в е р и , п о г р у з о ч н о -р а з г р у з о ч н ы е
л ю к и , в о р о т а – н а «о т к р ы в а н и е » и
«р а з р у ш е н и е » («п р о л о м »); о с т е к л е н н ы е
к о н с т р у к ц и и – н а «о т к р ы в а н и е » и
«р а з р у ш е н и е » («р а з б и т и е ») с т е к л а ;
м е т а л л и ч е с к и е д в е р и ,в о р о т а –н а
«о т к р ы в а н и е » и «р а з р у ш е н и е », с т е н ы ,
п е р е к р ы т и я и п е р е г о р о д к и ,н е
у д о в л е т в о р я ющи е т р е б о в а н и я м
н а с т о я ще г о Р у к о в о д я ще г о д о к у м е н т а и л и
з а к о т о р ы м и р а з м е ща ют с я п о ме ще н и я
д р у г и х с о б с т в е н н и к о в ,п о з в о л я ющи е
п р о в о д и т ь с к р ыт ые р а б о т ы п о р а з р у ше н и ю
с т е н ы – н а «р а з р у ш е н и е » («п р о л о м »), о б о л о ч к и
х р а н и л и щ ц е н н о с т е й – н а «р а з р у ш е н и е »
(«п р о л о м ») и «у д а р н о е в о з д е й с т в и е »;
р е ше т к и ,жа л юз и и д р у г и е з а щи т н ы е
к о н с т р у к ц и и ,у с т а н о в л е н н ы е с н а р у жн о й
с т о р о н ы о к о н н о г о п р о е м а – н а «о т к р ы в а н и е »
и «р а з р у ш е н и е »; в е н т и л я ц и о н н ы е к о р о б а ,
д ы мо х о д ы ,ме с т а в в о д а /в ы в о д а
к о м м у н и к а ц и й с е ч е н и е м б о л е е 200x200 м м – н а
«р а з р у ш е н и е » («п р о л о м »);
В ме с т о б л о к и р о в к и о с т е к л е н н ых
к о н с т р у к ц и й н а «р а з р у ш е н и е », с т е н , д в е р е й
и в о р о т н а «п р о л о м » и «у д а р н о е
в о з д е й с т в и е », д о п у с к а е т с я , в
о б о с н о в а н н ы х с л у ч а я х ,п р о и з в о д и т ь
б л о к и р о в к у у к а з а н н ых к о н с т р у к ц и й
т о л ь к о н а «п р о н и к н о в е н и е » с п о м о щ ь ю
о б ъ е мн ы х ,п о в е р х н о с т н ых и л и л и н е й н ых
и з в е ща т е л е й р а з л и ч н о г о п р и н ц и п а
д е й с т в и я .П р и э т о м с л е д у е т и ме т ь в в и д у ,
ч т о и с п о л ь з о в а н и е в д а н н ых ц е л я х
п а с с и в н ы х о п т и к о -э л е к т р о н н ы х
и з в е ща т е л е й о б е с п е ч и в а е т з а щи т у
п о ме ще н и й т о л ь к о о т н е п о с р е д с т в е н н о г о
п р о н и к н о в е н и я н а р у ши т е л я .
Пр и н е в о з мо жн о с т и б л о к и р о в к и в х о д н ых
д в е р е й п р о е м о в (т а м б у р о в ) т е х н и ч е с к и м и
с р е д с т в а м и р а н н е г о о б н а р у ж е н и я п о п . 5.6.5,
н е о б х о д и мо в д в е р н о м п р о е ме ме жд у
о с н о в н о й и д о п о л н и т е л ь н о й д в е р ь ю
у с т а н а в л и в а т ь о х р а н н ые и з в е ща т е л и ,
о б н а р у жи в а ющи е п р о н и к н о в е н и е
н а р у ши т е л я .Д а н н ы е и з в е ща т е л и с л е д у е т
в к л юч а т ь в о д и н шл е й ф о х р а н н о й
с и г н а л и з а ц и и б л о к и р о в к и д в е р е й .Д л я
и с к л юч е н и я в о з мо жн ых л о жн ых
с р а б а т ыв а н и й п р и в з я т и и о б ъ е к т а п о д
о х р а н у у к а з а н н ый шл е й ф с и г н а л и з а ц и и
н е о б х о д и м о в ы в о д и т ь н а П П К ,и м е ющи й
з а д е р жк у н а в з я т и е о б ъ е к т а п о д о х р а н у .
И з в е ща т е л и ,б л о к и р у ющи е в х о д н ы е д в е р и и
н е о т к р ы в а е м ы е о к н а п о м е ще н и й ,с л е д у е т
в к л юч а т ь в р а з н ые шл е й ф ы с и г н а л и з а ц и и ,
д л я в о з мо жн о с т и б л о к и р о в к и о к о н в
д н е в н о е в р е мя п р и о т к л юч е н и и о х р а н н о й
с и г н а л и з а ц и и д в е р е й .И з в е ща т е л и ,
б л о к и р у ющи е в х о д н ые д в е р и и о т к р ыв а е мые
о к н а д о п у с к а е т с я в к л юч а л о в о д и н шл е й ф
с и г н а л и з а ц и и .
В т о р ым р у б е жо м о х р а н н о й с и г н а л и з а ц и и
з а щи ща ют с я о б ъ е мы п о ме ще н и й н а
«п р о н и к н о в е н и е » с п о м о щ ь ю о б ъ е м н ы х
и з в е ща т е л е й р а з л и ч н о г о п р и н ц и п а
д е й с т в и я .В п о ме ще н и я х б о л ь ши х р а з ме р о в
с о с л о жн о й к о н ф и г у р а ц и е й ,т р е б у ющи х
п р и ме н е н и е б о л ь шо г о к о л и ч е с т в а
и з в е ща т е л е й д л я з а щи т ы в с е г о о б ъ е ма ,
д о п у с к а е т с я б л о к и р о в а т ь т о л ь к о
л о к а л ь н ы е з о н ы (т а м б у р ы м е ж д у д в е р ь м и ,
к о р и д о р ы ,п о д х о д ы к ц е н н о с т я м и д р у г и е
у я з в и мые ме с т а )
Т р е т ь и м р у б е жо м о х р а н н о й с и г н а л и з а ц и и в
п о ме ще н и я х б л о к и р у ют с я о т д е л ь н ы е
п р е д м е т ы ,с е й ф ы ,м е т а л л и ч е с к и е шк а ф ы ,в
к о т о р ых с о с р е д о т о ч е н ы ц е н н о с т и .
У с т а н а в л и в а е мые в з д а н и я х т е х н и ч е с к и е
с р е д с т в а о х р а н ы д о л жн ы в п и с ыв а т ь с я в
и н т е р ь е р п о ме ще н и я и п о в о з мо жн о с т и
у с т а н а в л и в а т ь с я с к р ыт о и л и
ма с к и р о в а т ь с я .
В р а з н ых р у б е жа х н е о б х о д и мо п р и ме н я т ь
о х р а н н ы е и з в е ща т е л и ,р а б о т а ющи е н а
р а з л и ч н ых фи з и ч е с к и х п р и н ц и п а х
д е й с т в и я .О с н о в н ы е т и п ы и з в е ща т е л е й ,
о б е с п е ч и в а ющи е з а щи т у п о м е ще н и й
о б ъ е к т а и е г о к о н с т р у к ц и й о т
п р е д п о л а г а е мо г о с п о с о б а к р и ми н а л ь н о г о
в о з д е й с т в и я .
К о л и ч е с т в о шл е й ф о в о х р а н н о й
с и г н а л и з а ц и и д о л жн о о п р е д е л я т ь с я
т а к т и к о й о х р а н ы ,р а з м е р а м и з д а н и й ,
с т р о е н и й ,с о о р у же н и й ,э т а жн о с т ь ю,
к о л и ч е с т в о м у я з в и м ы х м е с т ,а т а к же
т о ч н о с т ь ю л о к а л и з а ц и и ме с т а
п р о н и к н о в е н и я д л я о п е р а т и в н о г о
р е а г и р о в а н и я н а с и г н а л ы т р е в о г и .
П е р и м е т р о х р а н я е м о г о з д а н и я ,к а к
п р а в и л о ,с л е д у е т р а з д е л я т ь н а
о х р а н я е м ы е з о н ы (ф а с а д , т ы л , б о к о в ы е
с т о р о н ы з д а н и я ,ц е н т р а л ь н ы й в х о д и
д р у г и е у ч а с т к и )с в ы д е л е н и е м и х в
с а мо с т о я т е л ь н ые шл е й ф ы с и г н а л и з а ц и и и
в ыд а ч е й р а з д е л ь н ых с и г н а л о в н а ППК и л и
в н у т р е н н и й п у л ь т о х р а н ы о б ъ е к т а .
Д л я у с и л е н и я о х р а н ы и п о в ыше н и я е е
н а д е жн о с т и н а о б ъ е к т а х с л е д у е т
у с т а н а в л и в а т ь д о п о л н и т е л ь н ые
и з в е ща т е л и –л о в у шк и .С и г н а л ы л о в у ше к
в ы в о д я т с я п о с а м о с т о я т е л ь н ы м и л и ,п р и
о т с у т с т в и и т е х н и ч е с к о й в о з м о жн о с т и ,п о
и ме ющи м с я шл е й ф а м о х р а н н о й
с и г н а л и з а ц и и .К а жд о е п о м е ще н и е
п о д г р у п п AI и AII д о л ж н о о б о р у д о в а т ь с я
с а мо с т о я т е л ь н ыми шл е й ф а ми о х р а н н о й
с и г н а л и з а ц и и . П о м е щ е н и я п о д г р у п п Б I и Б II,
з а к р е п л е н н ые з а о д н и м ма т е р и а л ь н о
о т в е т с т в е н н ы м л и ц о м ,с о б с т в е н н и к о м и л и
о б ъ е д и н я е м ы е п о к а к и м -л и б о д р у г и м
п р и з н а к а м т а к же д о л жн ы о б о р у д о в а т ь с я
с а мо с т о я т е л ь н ыми шл е й ф а ми о х р а н н о й
с и г н а л и з а ц и и ,п р и ч е м ,д л я у д о б с т в а
э к с п л у а т а ц и и ,о д н и м шл е й ф о м с л е д у е т
б л о к и р о в а т ь н е б о л е е п я т и с о с е д н и х
п о м е ще н и й ,р а с п о л о же н н ы х н а о д н о м э т а же .
В п о м е ще н и я х ,г д е к р у г л о с у т о ч н о д о л же н
н а х о д и т ь с я п е р с о н а л ,о х р а н н о й
с и г н а л и з а ц и е й д о л жн ы о б о р у д о в а т ь с я
о т д е л ь н ы е у ч а с т к и п е р и ме т р а п о ме ще н и я ,
а т а к же с е й ф ы и ме т а л л и ч е с к и е шк а ф ы д л я
х р а н е н и я ц е н н о с т е й и д о к у ме н т о в .
Ор г а н и з а ц и я п е р е д а ч и и н фо р ма ц и и о
с р а б а т ыв а н и и с и г н а л и з а ц и и .П е р е д а ч а
и з в е ще н и й о с р а б а т ы в а н и и о х р а н н о й
с и г н а л и з а ц и и с о б ъ е к т а н а ПЦО мо же т
о с у ще с т в л я т ь с я с П П К ма л о й е мк о с т и ,
в н у т р е н н е г о п у л ь т а о х р а н ы и л и у с т р о й с т в
о к о н е ч н ых С ПИ.
К о л и ч е с т в о р у б е же й о х р а н н о й
с и г н а л и з а ц и и ,в ы в о д и м ы х н а П Ц О
о т д е л ь н ы м и н о м е р а м и ,о п р е д е л я е т с я
с о в ме с т н ым р е ше н и е м р у к о в о д с т в а
о б ъ е к т а и п о д р а з д е л е н и я
в н е в е д о мс т в е н н о й о х р а н ы и с х о д я и з
к а т е г о р и и о б ъ е к т а ,а н а л и з а р и с к а и
п о т е н ц и а л ь н ых у г р о з о б ъ е к т у ,
в о з мо жн о с т е й и н т е г р а ц и и и
д о к у м е н т и р о в а н и я П П К (в н у т р е н н и м
п у л ь т о м о х р а н ы и л и у с т р о й с т в о м
о к о н е ч н ы м )п о с т у п а юще й и н ф о р м а ц и и ,а
т а к же п о р я д к о м о р г а н и з а ц и и д е жу р с т в а
п е р с о н а л а о х р а н ы н а о б ъ е к т е .
Ми н и м а л ь н о н е о б х о д и м о е к о л и ч е с т в о
р у б е же й о х р а н н о й с и г н а л и з а ц и и ,
в ыв о д и мых н а ПЦО с о в с е г о о х р а н я е мо г о
о б ъ е к т а д о л жн о б ы т ь ,д л я п о д г р у п п ы .
Б I – о д и н о б ъ е д и н е н н ы й р у б е ж (п е р в ы й –
п е р и м е т р );
AI, Б II – д в а о б ъ е д и н е н н ы х р у б е ж а (п е р в ы й –
п е р и м е т р и в т о р о й – о б ъ е м )*.
К р о м е т о г о ,п р и н а л и ч и и н а о б ъ е к т е
с п е ц и а л ь н ы х п о м е щ е н и й (п о д г р у п п а А II,
с е й ф о в ы е ,о р у же й н ые к о мн а т ы и д р у г и е
п о м е ще н и я ,т р е б у ющи е п о в ы ше н н ы х м е р
з а щи т ы )в ы в о д у н а П Ц О п о д л е жа т т а к же и
р у б е жи о х р а н н о й с и г н а л и з а ц и и э т и х
п о ме ще н и й .
Пр и н а л и ч и и н а о б ъ е к т е п у л ь т а
в н у т р е н н е г о о х р а н ы с к р у г л о с у т о ч н ым
д е жу р с т в о м с о б с т в е н н о й с л у жб ы
б е з о п а с н о с т и и л и ч а с т н о г о о х р а н н о г о
п р е д п р и я т и я ,н а П Ц О в ы в о д я т с я :о д и н о б щи й
с и г н а л ,о б ъ е д и н я ющи й в с е р у б е жи
о х р а н н о й с и г н а л и з а ц и и о б ъ е к т а з а
и с к л юч е н и е м р у б е же й с п е ц и а л ь н ых
п о м е ще н и й о б ъ е к т а ;р у б е жи о х р а н н о й
с и г н а л и з а ц и и (п е р и м е т р и о б ъ е м )
с п е ц и а л ь н ы х п о м е ще н и й .П р и э т о м д о л жн а
б ыт ь о б е с п е ч е н а р е г и с т р а ц и я в с е й
п о с т у п а юще й и н ф о р ма ц и и к а жд о г о р у б е жа
о х р а н ы п о м е ще н и й н а в н у т р е н н е м п у л ь т е
о х р а н ы.
Пр и н а л и ч и и н а о б ъ е к т е п у л ь т а
в н у т р е н н е г о о х р а н ы с к р у г л о с у т о ч н ым
д е жу р с т в о м с о т р у д н и к о в
в н е в е д о м с т в е н н о й о х р а н ы (М и к р о -П Ц О ), в с е
р у б е жи о х р а н н о й с и г н а л и з а ц и и в с е х
п о м е щ е н и й о б ъ е к т а (в к л ю ч а я и
с п е ц и а л ь н ы е п о м е ще н и я )п о д к л юч а ют с я н а
п у л ь т в н у т р е н н е й о х р а н ы,
о б е с п е ч и в а ющи й а в т о ма т и ч е с к у ю
р е г и с т р а ц и ю в с е й п о с т у п а юще й
и н ф о р м а ц и и ,а с н е г о в ы в о д и т с я о д и н о б щи й
с и г н а л н а ПЦО.
Н а о б ъ е к т а х ,г д е о х р а н я ют с я т о л ь к о
с п е ц и а л ь н ы е п о м е ще н и я ,в ы в о д у н а П Ц О
п о д л е жа т в с е р у б е жи о х р а н н о й
с и г н а л и з а ц и и э т и х п о ме ще н и й .
Пр и о х р а н е т о л ь к о о т д е л ь н ых у с т р о й с т в
(б а н к о м а т ы , и г р о в ы е а в т о м а т ы ,
р а с п р е д е л и т е л ь н ые шк а ф ы и д р у г и е
а н а л о г и ч н ы е у с т р о й с т в а )н а П Ц О
в ыв о д и т с я о д и н р у б е ж о х р а н н о й
с и г н а л и з а ц и и (б л о к и р о в к а н а
«р а з р у ш е н и е » и «в с к р ы т и е »).
Пр и о т с у т с т в и и н а о х р а н я е мо м о б ъ е к т е
т е х н и ч е с к о й в о з мо жн о с т и в ып о л н и т ь
т р е б о в а н и я ,в о п р о с ы в ы в о д а р у б е же й
о х р а н н о й с и г н а л и з а ц и и р е ша ют с я
п о д р а з д е л е н и е м в н е в е д о мс т в е н н о й
о х р а н ы в к а жд о м к о н к р е т н о м с л у ч а е .
Р у б е жи о х р а н н о й с и г н а л и з а ц и и д о л жн ы
в ыв о д и т ь с я н а ПЦО с п у л ь т а в н у т р е н н е й
о х р а н ы ,П П К и л и у с т р о й с т в а о к о н е ч н о г о ,
о б е с п е ч и в а ющи х з а п о ми н а н и е т р е в о жн о г о
с о с т о я н и я и е г о фи к с а ц и ю н а в ын о с н о м
с в е т о в о м (з в у к о в о м ) о п о в е щ а т е л е и л и
и н д и к а т о р е .Д л я о б ъ е к т о в жи л о г о с е к т о р а
д о п у с к а е т с я п р и ме н е н и е у с т р о й с т в
о к о н е ч н ых и б л о к о в о б ъ е к т о в ых б е з
с о о т в е т с т в у юще г о з а п о ми н а н и я
т р е в о жн о г о с о с т о я н и я и е г о фи к с а ц и и .
И з в е ще н и я о т шл е й ф о в т р е в о жн о й
с и г н а л и з а ц и и о д н и м о б ъ е д и н е н н ым
с и г н а л о м в ы в о д я т с я н а П Ц О и /и л и в
д е жу р н у ю ч а с т ь о р г а н о в в н у т р е н н и х д е л
н е п о с р е д с т в е н н о и л и ч е р е з ППК ,
о к о н е ч н о е у с т р о й с т в о С П И ,п у л ь т
в н у т р е н н е й о х р а н ы.
И з в е ще н и я о х р а н н о й и т р е в о жн о й
с и г н а л и з а ц и и мо г у т п е р е д а в а т ь с я н а ПЦО
п о с п е ц и а л ь н о п р о к л а д ыв а е мым л и н и я м
с в я з и ,с в о б о д н ы м и л и п е р е к л юч а е м ы м н а
п е р и о д о х р а н ы т е л е фо н н ым л и н и я м,
р а д и о к а н а л у ,з а н я т ы м т е л е ф о н н ы м л и н и я м
с п о мо щь ю а п п а р а т у р ы у п л о т н е н и я и л и
и н фо р ма т о р н ых С ПИ п о с р е д с т в о м
к о мму т и р у е мо г о т е л е фо н н о г о с о е д и н е н и я
(м е т о д «а в т о д о з в о н а ») с о б я з а т е л ь н ы м
к о н т р о л е м к а н а л а ме жд у о х р а н я е мым
о б ъ е к т о м и П Ц О .С о х р а н я е м ы х о б ъ е к т о в
«а в т о д о з в о н » д о л ж е н о с у щ е с т в л я т ь с я п о
д в у м и б о л е е т е л е фо н н ым н о ме р а м.
Дл я и с к л юч е н и я д о с т у п а п о с т о р о н н и х л и ц
к и з в е ща т е л я м ,П П К ,р а з в е т в и т е л ь н ы м
к о р о б к а м,д р у г о й у с т а н о в л е н н о й н а
о б ъ е к т е а п п а р а т у р ы о х р а н ы д о л жн ы
п р и н и ма т ь с я ме р ы п о и х ма с к и р о в к е и
с к р ы т о й у с т а н о в к е .К р ы шк и к л е м м н ы х
к о л о д о к д а н н ых у с т р о й с т в д о л жн ы б ыт ь
о п л о м б и р о в а н ы (о п е ч а т а н ы )
э л е к т р о мо н т е р о м ОПС и л и и н же н е р н о т е х н и ч е с к и м р а б о т н и к о м п о д р а з д е л е н и я
в н е в е д о мс т в е н н о й о х р а н ы с у к а з а н и е м
фа ми л и и и д а т ы в т е х н и ч е с к о й
д о к у ме н т а ц и и о б ъ е к т а .
Р а с п р е д е л и т е л ь н ые шк а ф ы,
п р е д н а з н а ч е н н ые д л я к р о с с и р о в к и
шл е й ф о в с и г н а л и з а ц и и ,д о л жн ы
з а к р ы в а т ь с я н а з а м о к ,б ы т ь
о п л о мб и р о в а н ы и и ме т ь б л о к и р о в о ч н ые
(а н т и с а б о т а ж н ы е ) к н о п к и , п о д к л ю ч е н н ы е н а
о т д е л ь н ые н о ме р а п у л ь т а в н у т р е н н е й
о х р а н ы «б е з п р а в а о т к л ю ч е н и я », а п р и
о т с у т с т в и и п у л ь т а в н у т р е н н е й о х р а н ы –н а
ПЦО в с о с т а в е т р е в о жн о й с и г н а л и з а ц и и .
3. Н а з н а ч е н и е , т е х н и ч е с к и е х а р а к т е р и с т и к и ,
п р и н ц и п д е й с т в и я п р и е м н о -к о н т р о л ь н ы х п р и б о р о в
3.1 Н а з н а ч е н и е п р и б о р о в п р и е м н о -к о н т р о л ь н ы х
П р и б о р ы п р и е м н о -к о н т р о л ь н ы е в с и с т е м а х
о х р а н н о -п о ж а р н о й с и г н а л и з а ц и и я в л я ю т с я
п р о ме жу т о ч н ым з в е н о м ме жд у о б ъ е к т о в ыми
п е р в и ч н ыми с р е д с т в а ми о б н а р у же н и я
п р о н и к н о в е н и я и л и п о ж а р а (и з в е щ а т е л я м и )
и с и с т е м а м и п е р е д а ч и и з в е ще н и й .К р о м е
т о г о ,П П К м о г у т и с п о л ь з о в а т ь с я в
а в т о н о мн о м р е жи ме р а б о т ы с п о д к л юч е н и е м
з в у к о в о г о и с в е т о в о г о о п о в е ща т е л е й н а
о х р а н я е м о м о б ъ е к т е .В з а в и с и м о с т и о т
н а з н а ч е н и я П П К п о д р а з д е л я ют с я н а
о х р а н н ы е , о х р а н н о -п о ж а р н ы е , о х р а н н о м а р шр у т н ы е ,у н и в е р с а л ь н ы е ,
п р о г р а мми р у е мые .
П П К в ы п о л н я ют с л е д у ющи е о с н о в н ы е
фу н к ц и и :
–п р и е м и о б р а б о т к у с и г н а л о в о т
и з в е ща т е л е й ;
– п и т а н и е и з в е щ а т е л е й (п о Ш С и л и п о
о т д е л ь н о й л и н и и );
– к о н т р о л ь с о с т о я н и я ШС ;
–п е р е д а ч у с и г н а л о в н а П Ц Н ;
–у п р а в л е н и е з в у к о в ы м и и с в е т о в ы м и
о п о в е ща т е л я ми ;
–о б е с п е ч е н и е п р о ц е д у р в з я т и я п о д о х р а н у
и с н я т и я о б ъ е к т а с о х р а н ы.
Ос н о в н ыми х а р а к т е р и с т и к а ми ППК
я в л я ют с я и н ф о р ма ц и о н н а я е мк о с т ь и
и н ф о р м а т и в н о с т ь .П П К м а л о й
и н фо р ма ц и о н н о й е мк о с т и п р е д н а з н а ч е н ы,
к а к п р а в и л о ,д л я о р г а н и з а ц и и о х р а н ы
о д н о г о п о м е ще н и я и л и н е б о л ь шо г о
о б ъ е к т а .П П К б о л ь шо й е м к о с т и м о г у т
и с п о л ь з о в а т ь с я д л я о б ъ е д и н е н и я
с и г н а л и з а ц и и б о л ь шо г о к о л и ч е с т в а
п о ме ще н и й и л и р у б е же й о х р а н ы о д н о г о
о б ъ е к т а (к о н ц е н т р а т о р ы ), а т а к ж е в
к а ч е с т в е п у л ь т о в д л я а в т о н о мн ых с и с т е м
о х р а н ы о б ъ е к т о в .Д л я о т д е л ь н ы х в и д о в
о б ъ е к т о в с у ще с т в у ют т а к же с п е ц и а л ь н ы е
т и п ы П П К ,н а п р и м е р ,д л я о х р а н ы к в а р т и р ,
п о жа р о -и в з р ы в о о п а с н ы х п о м е ще н и й .П о
с п о с о б у о р г а н и з а ц и и с в я з и с
и з в е ща т е л я ми П П К п о д р а з д е л я ют с я н а
п р о в о д н ые и б е с п р о в о д н ые
(р а д и о к а н а л ь н ы е ).
По к л и ма т и ч е с к о му и с п о л н е н и ю ППК
в ып у с к а ют с я д л я о т а п л и в а е мых и н е
о т а п л и в а е мых п о ме ще н и й .
3.2 Т и п о в ы е П П К , у с л о в и я п р и м е н е н и я П П К м а л о й
и н фо р ма ц и о н н о й е мк о с т и
О д н о ш л е й ф н ы е п р и б о р ы п р и е м н о -к о н т р о л ь н ы е
«С и г н а л -3М -1», «С и г н а л -31» я в л я ю т с я н а и б о л е е
р а н н и ми р а з р а б о т к а ми и в ып о л н я ют
п р о с т е й ши е ф у н к ц и и .С д а ч а о б ъ е к т а п о д
о х р а н у п р о и з в о д и т с я п о т а к т и к е «с
о т к р ы т о й д в е р ь ю » (о т с у т с т в у е т в р е м е н н а я
з а д е р ж к а н а в х о д – в ы х о д ). Р е з е р в и р о в а н и е
ц е п и п и т а н и я о т с у т с т в у е т .
О д н о ш л е й ф н ы е п р и б о р ы п р и е м н о -к о н т р о л ь н ы е
«С и г н а л -37 А », «С и г н а л 37М », «С и г н а л -37Ю» и м е ю т
т а к т и к у с д а ч и о б ъ е к т а п о д о х р а н у «с
о т к р ы т о й д в е р ь ю ». Р е з е р в и р о в а н и е ц е п и
п и т а н и я о т с у т с т в у е т ,н о в с л у ч а е
п р о п а д а н и я с е т е в о г о п и т а н и я ППК
п е р е к л ю ч а е т ШС н а п р я м о й к о н т р о л ь с о
с т о р о н ы ПЦН и о б р а т н о б е з в ыд а ч и т р е в о г и .
О д н о ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й «У О Т С 1–1» и м е е т т а к т и к у с д а ч и о б ъ е к т а п о д
о х р а н у «с о т к р ы т о й д в е р ь ю ». В п р и б о р е
п р е д у с мо т р е н о р е з е р в и р о в а н и е ц е п и
о с н о в н о г о п и т а н и я ,д в а в ы х о д а н а П Ц Н
(н о р м а л ь н о -з а м к н у т ы й и н о р м а л ь н о р а з о м к н у т ы й к о н т а к т ы р е л е ). В Ш С
д о п у с к а е т с я в к л юч а т ь о х р а н н ые и
п о жа р н ы е т о к о п о т р е б л я ющи е и з в е ща т е л и с
с у м м а р н ы м т о к о м п о т р е б л е н и я н е б о л е е 13
мА и о г р а н и ч е н и е м т о к а н а у р о в н е н е б о л е е
20 м А .
О д н о ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й «У О Т С М» и м е е т т а к т и к у с д а ч и о б ъ е к т а п о д о х р а н у
«с о т к р ы т о й д в е р ь ю ». В п р и б о р е
п р е д у с мо т р е н о р е з е р в и р о в а н и е ц е п и
о с н о в н о г о п и т а н и я . В ШС д о п у с к а е т с я
в к л юч а т ь о х р а н н ы е т о к о п о т р е б л я ющи е
и з в е ща т е л и .В п р и б о р е п р е д у с м о т р е н а
р а з д е л ь н а я в ы д а ч а н а П Ц Н и з в е ще н и й о
н а р у ш е н и и ШС и о б о т к л о н е н и и е г о
п а р а ме т р о в о т у с т а н о в л е н н ых п р е д е л о в .
О д н о ш л е й ф н ы е п р и б о р ы п р и е м н о -к о н т р о л ь н ы е
«С и г н а л -41», «С и г н а л 41М » п р е д н а з н а ч е н ы д л я
о х р а н ы к в а р т и р .С д а ч а о б ъ е к т а п о д о х р а н у
п р о и з в о д и т с я п о т а к т и к е «с з а к р ы т о й
д в е р ь ю » (п р е д у с м о т р е н а в р е м е н н а я
з а д е р ж к а н а в х о д -в ы х о д ). Р е з е р в и р о в а н и е
ц е п и п и т а н и я о т с у т с т в у е т ,н о в с л у ч а е
п р о п а д а н и я с е т е в о г о п и т а н и я ППК
п е р е к л ю ч а е т ШС н а п р я м о й к о н т р о л ь с о
с т о р о н ы ПЦН и о б р а т н о б е з в ыд а ч и т р е в о г и .
В п р и б о р е п р е д у с м о т р е н о :к о н т р о л ь
и с п р а в н о с т и ШС , и н д и к а ц и я о в з я т и и п о д
о х р а н у ,к о н т р о л ь п р о н и к н о в е н и я в
о х р а н я е му ю к в а р т и р у .
О д н о ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й
«С и г н а л -45» п р е д н а з н а ч е н д л я о х р а н ы
к в а р т и р .С д а ч а о б ъ е к т а п о д о х р а н у
п р о и з в о д и т с я п о т а к т и к е «с з а к р ы т о й
д в е р ь ю ». Р е з е р в и р о в а н и е ц е п и п и т а н и я
о т с у т с т в у е т ,н о в с л у ч а е п р о п а д а н и я
с е т е в о г о п и т а н и я , П П К п е р е к л ю ч а е т ШС н а
п р я мо й к о н т р о л ь с о с т о р о н ы ПЦН и о б р а т н о
б е з в ы д а ч и т р е в о г и .В п р и б о р е
п р е д у с м о т р е н о : к о н т р о л ь и с п р а в н о с т и ШС ;
и н д и к а ц и я о в з я т и и п о д о х р а н у ;к о н т р о л ь
п р о н и к н о в е н и я в о х р а н я е му ю к в а р т и р у .
Пр и б о р и ме е т т р и р е жи ма р а б о т ы:
–ц е н т р а л и з о в а н н а я о х р а н а с
п е р е к л ю ч е н и е м ШС н а к о н т р о л ь с о с т о р о н ы
П ЦН п р и о т к л юч е н и и н а п р я же н и я п и т а н и я .
Пр и э т о м мо г у т б ыт ь р е а л и з о в а н ы д в а
в а р и а н т а в ыд а ч и п р и б о р о м т р е в о жн о г о
и з в е ще н и я –т р е в о жн о е и з в е ще н и е
в ыд а е т с я п о с т о я н н о ,п р и б о р н е
в о с с т а н а в л и в а е т с я в д е жу р н ый р е жи м
н е з а в и с и м о о т с о с т о я н и я ШС , т р е в о ж н о е
и з в е ще н и е в ы д а е т с я о г р а н и ч е н н о е в р е мя ,
п р и б о р в о с с т а н а в л и в а е т с я в д е жу р н ый
р е ж и м ч е р е з 6±4 с п о с л е в о с с т а н о в л е н и я Ш С ;
–ц е н т р а л и з о в а н н а я о х р а н а б е з
п е р е к л ю ч е н и я ШС н а к о н т р о л ь с о с т о р о н ы
П ЦН п р и о т к л юч е н и и н а п р я же н и я п и т а н и я .
П р и э т о м р е а л и з у ют с я о б а в а р и а н т а
в ы д а ч и т р е в о жн о г о и з в е ще н и я ;
– а в т о н о м н а я о х р а н а (б е з п о д к л ю ч е н и я н а
П Ц Н ). П р и э т о м м о г у т б ы т ь д в а в а р и а н т а
в ы д а ч и т р е в о жн о г о и з в е ще н и я –т р е в о жн о е
и з в е ще н и е в ы д а е т с я п о с т о я н н о ,п р и б о р н е
в о с с т а н а в л и в а е т с я в д е жу р н ый р е жи м
н е з а в и с и м о о т с о с т о я н и я ШС ; т р е в о ж н о е
и з в е щ е н и е в ы д а е т с я в т е ч е н и е 3,5 м и н .
н е з а в и с и м о о т с о с т о я н и я ШС .
О д н о ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й
«С и г н а л -В К » и м е е т т а к т и к у с д а ч и о б ъ е к т а
п о д о х р а н у «с о т к р ы т о й д в е р ь ю ». В п р и б о р е
п р е д у с м о т р е н о :р е з е р в и р о в а н и е ц е п и
о с н о в н о г о п и т а н и я ;о б е с п е ч е н и е
э л е к т р о п и т а н и е м а к т и в н ы х и з в е ща т е л е й
п о в ы х о д у ±12 В ; у с т а н о в к а з а д е р ж к и н а
в к л ю ч е н и е з в у к о в о г о о п о в е щ а т е л я (д о 30 с )
п о с л е в ыд а ч и т р е в о жн о г о и з в е ще н и я ;
т р е в о жн ы е и з в е ще н и я п р и в к л юч е н и и в
т е ч е н и е 1–4м и н .н е ф и к с и р у ют с я ;
с о х р а н е н и е р а б о т о с п о с о б н о с т и п р и
с н и же н и и с е т е в о г о и р е з е р в н о г о
н а п р я ж е н и я п и т а н и я с о о т в е т с т в е н н о д о 140
В и д о 12 В ; к о н т р о л ь с о с т о я н и я п р и б о р а п о
в с т р о е н н о му и н д и к а т о р у п р и р а б о т е о т
р е з е р в н о г о и с т о ч н и к а п и т а н и я . В ШС
д о п у с к а е т с я в к л юч а т ь о х р а н н ые и
п о жа р н ы е т о к о п о т р е б л я ющи е и з в е ща т е л и с
с у м м а р н ы м т о к о м п о т р е б л е н и я н е б о л е е 1,2
мА и о г р а н и ч е н и е м т о к а н а у р о в н е н е б о л е е
20 м А .
О д н о ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й
«С и г н а л -В К -Р » а н а л о г и ч е н п о с в о и м
х а р а к т е р и с т и к а м П П К «С и г н а л -В К ».
О т л и ч и т е л ь н о й о с о б е н н о с т ь ю П П К «С и г н а л В К -Р » я в л я е т с я в о з м о ж н о с т ь у п р а в л е н и я
п р и б о р о м п о р а д и о к а н а л у (д о 30 м ) с п о м о щ ь ю
б р е л к а -п е р е д а т ч и к а . П р и э т о м п р и б о р
о б е с п е ч и в а е т :д и с т а н ц и о н н о е в з я т и е п о д
о х р а н у и с н я т и е с о х р а н ы с н а р у жи
о х р а н я е м о г о о б ъ е к т а ;д и с т а н ц и о н н о е
п е р е в з я т и е о б ъ е к т а с н а р у жи б е з
в с к р ыт и я ;п е р е д а ч у с п о мо щь ю
р а д и о б р е л к а с и г н а л а т р е в о г и н а п р и б о р ;
у с т а н о в к у п р и б о р а в с к р ыт о м,
н е д о с т у п н о м ме с т е .
Ч е т ы р е х ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й
«С и г н а л -В К -4» и с п о л ь з у е т с я д л я з а м е н ы д о
ч е т ыр е х о д н о шл е й ф о в ых п р и б о р о в и л и
о р г а н и з а ц и и н а о б ъ е к т е мн о г о р у б е жн о й
о х р а н ы .В п р и б о р е и м е е т с я
д о п о л н и т е л ь н ый в х о д п о д к л юч е н и я
ши ф р у с т р о й с т в а л и б о в ын о с н о г о
п е р е к л юч а т е л я д л я д и с т а н ц и о н н о г о
в з я т и я п о д о х р а н у и с н я т и я с о х р а н ы ,э т о
п о з в о л я е т т а к же у с т а н а в л и в а т ь п р и б о р в
с к р ы т н ы х н е д о с т у п н ы х м е с т а х .С д а ч а
о б ъ е к т а п о д о х р а н у п р о и з в о д и т с я к а к п о
т а к т и к е «с о т к р ы т о й д в е р ь ю », т а к и п о
т а к т и к е «с з а к р ы т о й д в е р ь ю ». В п р и б о р е
п р е д у с м о т р е н о :р е з е р в и р о в а н и е ц е п и
о с н о в н о г о п и т а н и я ;о б е с п е ч е н и е
э л е к т р о п и т а н и е м а к т и в н ы х и з в е ща т е л е й
п о в ы х о д у ±12 В ; т р е в о ж н ы е и з в е щ е н и я п р и
в к л ю ч е н и и в т е ч е н и е 14 м и н . н е
ф и к с и р у ют с я ;с о х р а н е н и е
р а б о т о с п о с о б н о с т и п р и с н и же н и и
с е т е в о г о н а п р я ж е н и я п и т а н и я д о 140 В ;
с е л е к ц и я в х о д н о г о с и г н а л а п о
д л и т е л ь н о с т и ;о т с л е жи в а н и е м е д л е н н о г о
и з м е н е н и я с о п р о т и в л е н и я ШС и ф и к с а ц и я
с и г н а л а «Т р е в о г а » п р и б ы с т р о м и з м е н е н и и
с о п р о т и в л е н и и ШС ; к о н т р о л ь с о с т о я н и я
п р и б о р а п о в с т р о е н н ым и н д и к а т о р а м;
ч е т ы р е н е з а в и с и м ы х в ы х о д а н а П Ц Н . В ШС
д о п у с к а е т с я в к л юч а т ь о х р а н н ые и
п о жа р н ы е т о к о п о т р е б л я ющи е и з в е ща т е л и с
с у м м а р н ы м т о к о м п о т р е б л е н и я н е б о л е е 1,2
мА и о г р а н и ч е н и е м т о к а н а у р о в н е н е б о л е е
20 м А . П р и у с т а н о в л е н н ы х п е р е м ы ч к а х «Ш С 3» и
«Ш С 4» п р и б о р к о н т р о л и р у е т в с е ч е т ы р е Ш С
т о л ь к о в р е ж и м е «О х р а н а », п р и с н я т ы х
п е р е м ы ч к а х – ШС 3 и ШС 4 у с т а н а в л и в а ю т с я в
р е ж и м «б е з п р а в а с н я т и я », т .е . к о н т р о л ь
э т и х Ш С и в р е ж и м е «С н я т и я ».
О д н о ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й
«С и г н а л -С П И » и м е е т т а к т и к у с д а ч и о б ъ е к т а
п о д о х р а н у «с о т к р ы т о й д в е р ь ю ». В п р и б о р е
п р е д у с м о т р е н о :р е з е р в и р о в а н и е ц е п и
о с н о в н о г о п и т а н и я ;о б е с п е ч е н и е
э л е к т р о п и т а н и е м а к т и в н ы х и з в е ща т е л е й
п о в ы х о д у ±12 В ; у с т а н о в к а з а д е р ж к и н а
в к л ю ч е н и е з в у к о в о г о о п о в е щ а т е л я (д о 30 с )
п о с л е в ыд а ч и т р е в о жн о г о и з в е ще н и я ;
т р е в о жн ы е и з в е ще н и я п р и в к л юч е н и и в
т е ч е н и е 14 м и н . н е ф и к с и р у ю т с я ; с о х р а н е н и е
р а б о т о с п о с о б н о с т и п р и с н и же н и и
с е т е в о г о и р е з е р в н о г о н а п р я же н и я
п и т а н и я с о о т в е т с т в е н н о д о 140 В и д о 12 В ;
к о н т р о л ь с о с т о я н и я п р и б о р а п о
в с т р о е н н о м у и н д и к а т о р у ,в т о м ч и с л е п р и
р а б о т е о т р е з е р в н о г о и с т о ч н и к а п и т а н и я ;
д в а в ы х о д а н а П Ц Н (н о р м а л ь н о -з а м к н у т ы й и
н о р м а л ь н о -р а з о м к н у т ы й к о н т а к т ы р е л е ). В
ШС д о п у с к а е т с я в к л ю ч а т ь о х р а н н ы е и
п о жа р н ы е т о к о п о т р е б л я ющи е и з в е ща т е л и с
с у м м а р н ы м т о к о м п о т р е б л е н и я н е б о л е е 1,2
мА и о г р а н и ч е н и е м т о к а н а у р о в н е н е б о л е е
20 м А в а в т о н о м н о м р е ж и м е р а б о т ы .
Пр и б о р р а б о т а е т в д в у х р е жи ма х :
ц е н т р а л и з о в а н н о й о х р а н ы (с о в м е с т н ы й
к о н т р о л ь с о с т о я н и я Ш С П П К и С П И );
а в т о н о м н о й о х р а н ы (к о н т р о л ь с о с т о я н и я
Ш С т о л ь к о П П К ).
П я т и ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й
«К В И Н Т А » и с п о л ь з у е т с я д л я з а м е н ы д о п я т и
о д н о шл е й ф о в ых п р и б о р о в и л и о р г а н и з а ц и и
н а о б ъ е к т е м н о г о р у б е жн о й о х р а н ы .С д а ч а
о б ъ е к т а п о д о х р а н у п р о и з в о д и т с я п о
т а к т и к е «с з а к р ы т о й д в е р ь ю ». В п р и б о р е
п р е д у с м о т р е н о :р е з е р в и р о в а н и е ц е п и
о с н о в н о г о п и т а н и я ;в с л у ч а е п р о п а д а н и я
с е т е в о г о и р е з е р в н о г о п и т а н и я ППК
п е р е к л ю ч а е т ШС 1 и ШС 5 н а п р я м о й к о н т р о л ь
П Ц Н и о б р а т н о б е з в ы д а ч и т р е в о г и (в ы х о д ы
П Ц Н 1 и П Ц Н 2 с о о т в е т с т в е н н о ); т р е в о ж н ы е
и з в е щ е н и я п р и в к л ю ч е н и и в т е ч е н и е 1,52 м и н .
н е ф и к с и р у ют с я ;с о х р а н е н и е
р а б о т о с п о с о б н о с т и п р и с н и же н и и
с е т е в о г о н а п р я ж е н и я п и т а н и я д о 140 В ;
к о н т р о л ь с о с т о я н и я п р и б о р а п о в ын о с н о му
и н д и к а ц и о н н о м у т а б л о ,в т о м ч и с л е п р и
р а б о т е о т р е з е р в н о г о и с т о ч н и к а п и т а н и я ;
д в а к о мму т и р у е мых н е з а в и с и мых в ых о д а н а
П Ц Н ;и н д и к а ц и я в з я т и я о б ъ е к т а п о д о х р а н у ;
у с т а н о в к а р е ж и м а «б е з п р а в а о т к л ю ч е н и я »
п о Ш С 1, Ш С 2 и Ш С 5. В Ш С д о п у с к а е т с я в к л ю ч а т ь
о х р а н н ы е и п о жа р н ы е т о к о п о т р е б л я ющи е
и з в е ща т е л и .
Ч е т ы р е х ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й
«А К К О Р Д » и с п о л ь з у е т с я д л я з а м е н ы д о
ч е т ыр е х о д н о шл е й ф н ых п р и б о р о в и л и
о р г а н и з а ц и и н а о б ъ е к т е мн о г о р у б е жн о й
о х р а н ы с и з ме н я е мыми а л г о р и т ма ми
р а б о т ы .В п р и б о р е и м е е т с я
д о п о л н и т е л ь н ый в х о д д л я п о д к л юч е н и я
ши ф р у с т р о й с т в а л и б о в ын о с н о г о
п е р е к л юч а т е л я .С д а ч а о б ъ е к т а п о д о х р а н у
п р о и з в о д и т с я к а к п о т а к т и к е «с о т к р ы т о й
д в е р ь ю », т а к и п о т а к т и к е «с з а к р ы т о й
д в е р ь ю ». В п р и б о р е п р е д у с м о т р е н о :
р е з е р в и р о в а н и е ц е п и о с н о в н о г о п и т а н и я с
п о мо щь ю в с т р о е н н о г о а к к у му л я т о р а
н а п р я ж е н и е м 12 В и л и в н е ш н и х и с т о ч н и к о в
п и т а н и я н а п р я ж е н и е м 12 В и 24 В ; о б е с п е ч е н и е
э л е к т р о п и т а н и е м а к т и в н ы х и з в е ща т е л е й
п о д в у м в ы х о д а м ±12 В , п р и ч е м о д и н в ы х о д
о т к л юч а е м ы й ;с о х р а н е н и е
р а б о т о с п о с о б н о с т и п р и с н и же н и и
с е т е в о г о н а п р я ж е н и я п и т а н и я д о 160 В ;
к о н т р о л ь с о с т о я н и я ШС п о в с т р о е н н ы м
и н д и к а т о р а м ;д в а р е л е й н ы х в ы х о д а н а П Ц Н
(н о р м а л ь н о -з а м к н у т ы й к о н т а к т ) и д в а
в ыс о к о ч а с т о т н ых в ых о д а о р г а н и з о в а н н ых
п о т и п у п р и б о р о в «А т л а с -3» и «А т л а с -6»; д л я
п е р е д а ч и и з в е ще н и й п о з а н я т ым
т е л е ф о н н ы м л и н и я м ,з а п о м и н а н и е
н а р у ш е н и й ШС . В ШС д о п у с к а е т с я в к л ю ч а т ь
о х р а н н ы е и п о жа р н ы е т о к о п о т р е б л я ющи е
и з в е ща т е л и .П р и б о р р а б о т а е т в т р е х
р е ж и м а х : д е ж у р н о м («С н я т и е ») – к о н т р о л ь
т р е в о ж н о г о и п о ж а р н о г о Ш С ; «О х р а н а »
(«В з я т и е ») – к о н т р о л ь в с е х Ш С ; «Т р е в о г и ».
Из ме н е н и я а л г о р и т мо в р а б о т ы п р и б о р а ,
р е ж и м о в р а б о т ы ШС з а д а ю т с я с п о м о щ ь ю
т е х н о л о г и ч е с к и х п е р е мыч е к ,
у с т а н о в л е н н ы х н а п л а т а х МП К , МП А и МВ У .
О д н о ш л е й ф н ы й п р и б о р п р и е м н о -к о н т р о л ь н ы й
«И н т е р в а л » п р е д н а з н а ч е н д л я т е х н и ч е с к о г о
к о н т р о л я н е с е н и я с л у жб ы л и ч н ым с о с т а в о м
о х р а н ы о б ъ е к т а .В п р и б о р е п р е д у с м о т р е н о :
р е з е р в и р о в а н и е ц е п и о с н о в н о г о п и т а н и я ;
в т о м ч и с л е в с т р о е н н ый и с т о ч н и к п и т а н и я
(б а т а р е я т и п а 3336) д л я п и т а н и я п а м я т и
с ч е т ч и к о в ч а с о в р а б о т ы и к о л и ч е с т в а
п р о п у с к о в ма р шр у т а ;и н д и к а ц и я
п р о д о л ж и т е л ь н о с т и р а б о т ы (д о 31 ч а с а ) и
ч и с л а п р о п у с к о в м а р ш р у т о в (д о 7);
в о з мо жн о с т ь у с т а н о в к и в р е ме н и
п а т р у л и р о в а н и я (15, 30, 45, 60 м и н ) и в р е м е н и
п а у з ы м е ж д у п а т р у л и р о в а н и е м (30, 60, 90, 120 м и н );
р е л е й н ы й в ы х о д н а П Ц Н ;п е р е д а ч а
т р е в о жн о г о и з в е ще н и я п р и п р о п у с к е
ма р шр у т а л и б о п р и т р е х к р а т н о м н а жа т и и
л ю б о й к н о п к и «М И » и л и к н о п к и «В ы з о в
м и л и ц и и ».
У с т а н о в к а ПК П и Б П п р о и з в о д и т с я н а с т е н е
п о м е ще н и я ,и с к л юч а я п р я м о е п о п а д а н и е
с о л н е ч н ых л у ч е й н а п е р е д н юю п а н е л ь .
Р а с с т о я н и е ме жд у Б П и ПК П н е д о л жн о
п р е в ы ш а т ь 10 м . М И у с т а н а в л и в а е т с я в
у д о б н о м д л я э к с п л у а т а ц и и ме с т е .
ППК с р е д н е й и н фо р ма ц и о н н о й е мк о с т и
П р и б о р п р и е м н о -к о н т р о л ь н ы й «Р у б и н 3» п р е д н а з н а ч е н д л я о р г а н и з а ц и и
а в т о н о мн о й о х р а н ы б о л ь ши х о б ъ е к т о в с
в о з м о жн о с т ь ю п е р е д а ч и о б о б ще н н о г о
с и г н а л а «Т р е в о г а » н а П Ц Н . П р и б о р с о с т о и т
и з 10-н о м е р н о г о б а з о в о г о и 10-н о м е р н ы х
л и н е й н ы х б л о к о в ,п о з в о л я ющи х
н а р а щ и в а т ь е м к о с т ь д о 50 н о м е р о в . В П П К
п р е д у с мо т р е н о р е з е р в и р о в а н и е
о с н о в н о г о п и т а н и я .
П р и б о р п р и е м н о -к о н т р о л ь н ы й «Р у б и н 6» п р е д н а з н а ч е н д л я о р г а н и з а ц и и
а в т о н о мн о й о х р а н ы б о л ь ши х о б ъ е к т о в с
в о з м о жн о с т ь ю п е р е д а ч и о б о б ще н н ы х
с и г н а л о в «Т р е в о г а », «П о ж а р »,
«Н е и с п р а в н о с т ь » н а П Ц Н . М а к с и м а л ь н о е
к о л и ч е с т в о Ш С – 20. В п р и б о р е
п р е д у с м о т р е н о :р е з е р в и р о в а н и е
о с н о в н о г о п и т а н и я ;с о х р а н е н и е
р а б о т о с п о с о б н о с т и п р и с н и же н и и
с е т е в о г о н а п р я ж е н и я п и т а н и я д о 140; р е ж и м
«с а м о о х р а н ы » п о 20-м у Ш С с о с д а ч е й п о д
о х р а н у п о т а к т и к е «с о т к р ы т о й д в е р ь ю »;
р е жи м д и а г н о с т и к и к а к с а мо г о п р и б о р а ,
т а к и ШС ; и н д и к а ц и ю в з я т и я П П К п о д о х р а н у
с П Ц Н ;ч е т ы р е в ы х о д а н а П Ц Н ,п р и ч е м т р и
в ы х о д а д л я п е р е д а ч и т р е в о жн ы х и з в е ще н и й
и о д и н д л я п е р е д а ч и с и г н а л а о
н е и с п р а в н о с т и ШС ; и з м е н е н и я а л г о р и т м а
о б р а б о т к и с и г н а л а п о к а ж д о м у ШС , п р и ч е м
ШС м о г у т г р у п п и р о в а т ь с я н а р а з л и ч н ы е
в ы х о д ы п р и б о р а ,у с т а н а в л и в а т ь с я в р е жи м
«б е з п р а в а о т к л ю ч е н и я «(т р е в о ж н а я и
п о ж а р н а я с и г н а л и з а ц и я ). П П К и м е е т
м о д у л ь н у ю к о н с т р у к ц и ю.П р и э т о м м о д у л и ,
к о н т р о л и р у ю щ и е Ш С (м о д у л и с е л е к ц и и ),
в з а и мо з а ме н я е мые .
М о д у л ь с е л е к ц и и п о ж а р н ы й «М С П » п о з в о л я е т
о р г а н и з о в а т ь в П П К «Р у б и н -6» д в а ш л е й ф а
п о жа р н о й с и г н а л и з а ц и и с в о з мо жн о с т ь ю
п о д к л юч е н и я т о к о п о т р е б л я ющи х п о жа р н ы х
и з в е щ а т е л е й . М о д у л ь «М С П »
у с т а н а в л и в а е т с я в ме с т о л юб о г о мо д у л я
с е л е к ц и и «Р у б и н а -6».
Ма к с и м а л ь н о е к о л и ч е с т в о
т о к о п о т р е б л я ющи х п о жа р н ы х и з в е ща т е л е й
Nд л я к а ж д о г о шл е й ф а о п р е д е л я е т с я п о
ф о р м у л е : N = 5/Iп , г д е Iп – т о к п о т р е б л е н и я
о д н о г о и з в е ща т е л я в д е жу р н о м р е жи м е .
В П П К «Р у б и н -6» д о п у с к а е т с я в к л ю ч а т ь д о
п я т и м о д у л е й «М С П ».
П р и б о р п р и е м н о -к о н т р о л ь н ы й «Р у б и н 8П » п р е д н а з н а ч е н д л я о р г а н и з а ц и и
а в т о н о мн о й о х р а н ы с р е д н и х о б ъ е к т о в с
в о з м о жн о с т ь ю п е р е д а ч и о б о б ще н н о г о
с и г н а л а «Т р е в о г а » н а П Ц Н . М а к с и м а л ь н о е
к о л и ч е с т в о Ш С – 8, и з н и х д в а п о ж а р н ы х и
ше с т ь о х р а н н ы х .В п о жа р н ы е шл е й ф ы
д о п у с к а е т с я в к л юч а т ь а к т и в н ые
т о к о п о т р е б л я ющи е и з в е ща т е л и ,п о жа р н ы е
шл е й ф ы мо жн о п е р е в о д и т ь в о х р а н н ые
(о т м е н а р е ж и м а «б е з п р а в а с н я т и я »). В
п р и б о р е п р е д у с м о т р е н о :р е з е р в и р о в а н и е
о с н о в н о г о п и т а н и я ; р е ж и м «с а м о о х р а н ы » п о
8-м у Ш С с о с д а ч е й п о д о х р а н у п о т а к т и к е «с
о т к р ы т о й д в е р ь ю »; р е ж и м д и а г н о с т и к и к а к
с а м о г о п р и б о р а , т а к и ШС ; и н д и к а ц и ю
в з я т и я П П К п о д о х р а н у с П Ц Н ;о д и н в ы х о д н а
ПЦН.
П р и б о р п р и е м н о -к о н т р о л ь н ы й
«П у л ь с а р » п р е д н а з н а ч е н д л я о р г а н и з а ц и и
а в т о н о мн о й о х р а н ы б о л ь ши х о б ъ е к т о в с
в о з м о жн о с т ь ю п е р е д а ч и о б о б ще н н о г о
с и г н а л а «Т р е в о г а » н а П Ц Н . М а к с и м а л ь н о е
к о л и ч е с т в о Ш С – 40. В п р и б о р е
п р е д у с м о т р е н о :р е з е р в и р о в а н и е
о с н о в н о г о п и т а н и я ;с о х р а н е н и е
р а б о т о с п о с о б н о с т и п р и с н и же н и и
с е т е в о г о н а п р я ж е н и я п и т а н и я д о 140; р е ж и м
«с а м о о х р а н ы » п о 40-м у Ш С с о с д а ч е й п о д
о х р а н у п о т а к т и к е «с о т к р ы т о й д в е р ь ю »;
р е жи м д и а г н о с т и к и к а к с а мо г о п р и б о р а ,
т а к и ШС ; и н д и к а ц и ю в з я т и я П П К п о д о х р а н у
с П Ц Н ;ч е т ы р е в ы х о д а н а П Ц Н ,п р и ч е м т р и
в ы х о д а д л я п е р е д а ч и т р е в о жн ы х и з в е ще н и й
и о д и н д л я п е р е д а ч и с и г н а л а о
н е и с п р а в н о с т и ШС ; и з м е н е н и я а л г о р и т м а
о б р а б о т к и с и г н а л а п о к а ж д о м у ШС , п р и ч е м
ШС м о г у т г р у п п и р о в а т ь с я н а р а з л и ч н ы е
в ы х о д ы п р и б о р а ,у с т а н а в л и в а т ь с я в р е жи м
«б е з п р а в а о т к л ю ч е н и я » (т р е в о ж н а я и
п о ж а р н а я с и г н а л и з а ц и я ). П П К и м е е т
м о д у л ь н у ю к о н с т р у к ц и ю.П р и э т о м м о д у л и ,
к о н т р о л и р у ю щ и е Ш С (м о д у л и с е л е к ц и и ),
в з а и мо з а ме н я е мые .
П П К б о л ь шо й и н ф о р ма ц и о н н о й е мк о с т и
П р и б о р п р и е м н о -к о н т р о л ь н ы й
«Б У Г » п р е д н а з н а ч е н д л я о р г а н и з а ц и и
а в т о н о мн о й о х р а н ы б о л ь ши х о б ъ е к т о в
(о с о б о в а ж н ы х ). М а к с и м а л ь н о е к о л и ч е с т в о
Ш С – 60. В п р и б о р е п р е д у с м о т р е н о :
р е з е р в и р о в а н и е о с н о в н о г о п и т а н и я ;
а в т о ма т и з и р о в а н н а я с д а ч а о б ъ е к т о в п о д
о х р а н у и с н я т и е с о х р а н ы с п о м о щь ю
ши ф р у с т р о й с т в а ;а в т о м а т и ч е с к а я
р е г и с т р а ц и я с о о б ще н и й о с о с т о я н и и
о б ъ е к т о в и с л у же б н о й и н фо р ма ц и и н а
ц и ф р о п е ч а т а юще м у с т р о й с т в е ;
а н т и с а б о т а жн а я з а щи т а б л о к о в п р и б о р а ;
ма жо р и т а р н а я л о г и к а о б р а б о т к и
с и г н а л о в ;р е ше н и е о п р а в и л ь н о с т и
п р и н я т о й и н фо р ма ц и и фи к с и р у е т с я п о с л е
т р е х к р а т н о г о п о д т в е р жд е н и я ;р е жи м
д и а г н о с т и к и к а к с а м о г о п р и б о р а , т а к и ШС ;
п я т ь в ы х о д о в н а П Ц Н ;п р о г р а м м н о е
и з ме н е н и е а л г о р и т ма о б р а б о т к и с и г н а л а
п о к а ж д о м у ШС , ШС м о г у т г р у п п и р о в а т ь с я в
з о н ы о х р а н ы с в ых о д о м н а р а з л и ч н ые л и н и и
П Ц Н , у с т а н а в л и в а т ь с я в р е ж и м «б е з п р а в а
о т к л ю ч е н и я » (т р е в о ж н а я и п о ж а р н а я
с и г н а л и з а ц и я ); п р о г р а м м н о е и з м е н е н и е
в р е м е н и з а д е р жк и н а в х о д /в ы х о д п о
к а ж д о м у ШС .
Ма к с и м а л ь н а я д л и н а ч е т ы р е х п р о в о д н о й
л и н и и с в я з и п р и д и а м е т р е п р о в о д а 0,5 м м , в
з а в и с и мо с т и о т к о л и ч е с т в а п о д к л юч е н н ых
к н е й б л о к о в о б ъ е к т о в ы х : 150 м – 10 ш т ., 300 м – 5 ш т .,
600 м – 1 ш т . П р и у с л о в и и , ч т о н а п р я ж е н и е
п и т а н и я н а п о с л е д н е м б л о к е о б ъ е к т о в о м
н е н и ж е 18 В , в п р о т и в н о м с л у ч а е т р е б у е т с я
п р о к л а д к а д о п о л н и т е л ь н о й
ч е т ы р е х п р о в о д н о й л и н и и . П р и б о р «Б У Г »
с о с т о и т и з б л о к а о б р а б о т к и с и г н а л о в и
у п р а в л е н и я (Б О У ), ц и ф р о п е ч а т а ю щ е г о
у с т р о й с т в а (Ц П У ) и д о 30 Б О .
П р и б о р п р и е м н о -к о н т р о л ь н ы й
«А д р е с » п р е д н а з н а ч е н д л я о р г а н и з а ц и и
а в т о н о мн о й о х р а н ы т е р р и т о р и а л ь н о
с о с р е д о т о ч е н н ых о б ъ е к т о в п о
д в у х п р о в о д н о й л и н и и с в я з и .
М а к с и м а л ь н о е к о л и ч е с т в о Ш С – 96. В п р и б о р е
п р е д у с м о т р е н о :р е з е р в и р о в а н и е
о с н о в н о г о п и т а н и я ;р у ч н а я с д а ч а
о б ъ е к т о в п о д о х р а н у и с н я т и е с о х р а н ы;
а в т о ма т и ч е с к а я р е г и с т р а ц и я с о о б ще н и й о
с о с т о я н и и о б ъ е к т о в и с л у же б н о й
и н ф о р ма ц и и н а ц и ф р о п е ч а т а юще м
у с т р о й с т в е ;а н т и с а б о т а жн а я з а щи т а ;
р е ше н и е о п р а в и л ь н о с т и п р и н я т о й
и н фо р ма ц и и фи к с и р у е т с я п о с л е
т р е х к р а т н о г о п о д т в е р жд е н и я ;р е жи м
д и а г н о с т и к и ;д в а в ы х о д а н а П Ц Н ;
п р о г р а ммн о е и з ме н е н и е а л г о р и т ма
о б р а б о т к и с и г н а л а п о к а ж д о м у ШС , ШС м о г у т
г р у п п и р о в а т ь с я в з о н ы о х р а н ы с в ых о д о м
н а р а з л и ч н ы е л и н и и П Ц Н ,у с т а н а в л и в а т ь с я
в р е ж и м «б е з п р а в а о т к л ю ч е н и я »;
н е п о л я р н о е в к л юч е н и е б л о к о в о б ъ е к т о в ых
(Б О ) в л и н и ю с в я з и ; д в а в а р и а н т а
п о д к л юч е н и я Б О к л и н и и с в я з и .П о п е р в о м у
в а р и а н т у к л и н и и с в я з и д о п у с к а е т с я
п о д к л ю ч а т ь д о 32 Б О , п о в т о р о м у – д о 96. В Ш С
д о п у с к а е т с я в к л юч а т ь о х р а н н ые и
п о жа р н ы е т о к о п о т р е б л я ющи е и з в е ща т е л и с
с у м м а р н ы м т о к о м п о т р е б л е н и я н е б о л е е 0,5
м А . Ма к с и м а л ь н а я д л и н а д в у х п р о в о д н о й
л и н и и с в я з и п р и д и а м е т р е п р о в о д а 0,5 м м ,
п р и 96 (32) п о д к л ю ч е н н ы х к н е й Б О с о с т а в л я е т
200 м . Н а п р я ж е н и е п и т а н и я н а п о с л е д н е м Б О
д о л ж н о б ы т ь н е н и ж е 24 В . П р и б о р «А д р е с »
с о с т о и т и з б л о к а у п р а в л е н и я (Б У ), б л о к а
п и т а н и я (Б П ), ц и ф р о п е ч а т а ю щ е г о
у с т р о й с т в а (Ц П У ) и д о 96 Б О .
З а к л юч е н и е
Т а к и м о б р а з о м ,п о д в о д и м и т о г ,п р и х о д и м к
с л е д у юще м у в ы в о д у –т е х н и ч е с к и е
с р е д с т в а о х р а н н о й и о х р а н н о -п о ж а р н о й
с и г н а л и з а ц и и ,п р е д н а з н а ч е н н ы е д л я
п о л у ч е н и я и н фо р ма ц и и о с о с т о я н и и
к о н т р о л и р у е мых п а р а ме т р о в н а
о х р а н я е м о м о б ъ е к т е ,п р и е м а ,
п р е о б р а з о в а н и я ,п е р е д а ч и ,х р а н е н и я ,
о т о б р а же н и я э т о й и н фо р ма ц и и в в и д е
з в у к о в о й и с в е т о в о й с и г н а л и з а ц и и ,в
с о о т в е т с т в и и с Г О С Т 25 829–78
к л а с с и фи ц и р у е т с я п о д в у м п р и з н а к а м:
о б л а с т и п р и ме н е н и я и фу н к ц и о н а л ь н о му
н а з н а ч е н и ю.
Т е х н и ч е с к и е с р е д с т в а о х р а н н о й
с и г н а л и з а ц и и п е р и ме т р а д о л жн ы
в ыб и р а т ь с я в з а в и с и мо с т и о т в и д а
п р е д п о л а г а е мо й у г р о з ы о б ъ е к т у ,
п о м е х о в о й о б с т а н о в к и ,р е л ь е ф а
м е с т н о с т и ,п р о т я же н н о с т и и т е х н и ч е с к о й
у к р е п л е н н о с т и п е р и м е т р а ,т и п а
о г р а жд е н и я ,н а л и ч и я д о р о г в д о л ь
п е р и м е т р а ,з о н ы о т т о р же н и я ,е е ши р и н ы .
Ох р а н н а я с и г н а л и з а ц и я п е р и ме т р а
о б ъ е к т а п р о е к т и р у е т с я ,к а к п р а в и л о ,
о д н о р у б е жн о й .Д л я у с и л е н и я о х р а н ы ,
о п р е д е л е н и я н а п р а в л е н и я д в и же н и я
н а р у ши т е л я ,б л о к и р о в к и у я з в и м ы х м е с т
с л е д у е т п р и ме н я т ь мн о г о р у б е жн у ю
о х р а н у .
Т е х н и ч е с к и ми с р е д с т в а ми о х р а н н о й
с и г н а л и з а ц и и д о л жн ы о б о р у д о в а т ь с я в с е
п о ме ще н и я с п о с т о я н н ы м и л и в р е ме н н ы м
х р а н е н и е м м а т е р и а л ь н ы х ц е н н о с т е й ,а
т а к ж е в с е у я з в и м ы е м е с т а з д а н и я (о к н а ,
д в е р и ,л юк и ,в е н т и л я ц и о н н ы е ша х т ы ,к о р о б а
и т .п .), ч е р е з к о т о р ы е в о з м о ж н о
н е с а н к ц и о н и р о в а н н о е п р о н и к н о в е н и е в
п о ме ще н и я о б ъ е к т а .
П е р е д а ч а и з в е ще н и й о с р а б а т ыв а н и и
о х р а н н о й с и г н а л и з а ц и и с о б ъ е к т а н а ПЦО
мо же т о с у ще с т в л я т ь с я с П П К ма л о й
е м к о с т и ,в н у т р е н н е г о п у л ь т а о х р а н ы и л и
у с т р о й с т в о к о н е ч н ых С ПИ.
С п и с о к л и т е р а т у р ы
1. П о с т а н о в л е н и е С о в е т а М и н и с т р о в Р Ф №455
о т 03.09.91 г . «О б у т в е р ж д е н и и п р а в и л
п р и ме н е н и я с п е ц и а л ь н ых с р е д с т в ,
с о с т о я щ и х н а в о о р у ж е н и и О В Д Р Ф ».
2. П р и к а з М В Д Р Ф №170 – 1991 г . «О м е р а х п о
в ы п о л н е н и ю п о с т а н о в л е н и я С М Р Ф о т 03.09.91 г .
«О б у т в е р ж д е н и и п р а в и л п р и м е н е н и я
с п е ц и а л ь н ы х с р е д с т в ,с о с т о я щи х н а
в о о р у ж е н и и О В Д Р Ф ».
3. Т е х н и ч е с к и е о п и с а н и я и и н с т р у к ц и и п о
э к с п л у а т а ц и и С Ц Н ,П К П ,и з в е ща т е л е й .
4. И н ф о р м а ц и о н н о – т е х н и ч е с к и й ж у р н а л
«Т е х н и к а о х р а н ы », М ., Н И Ц «О х р а н а » В Н И И И П О
М В Д Р о с с и и , 1994–1997.
