Модель OSI: 7 уровней

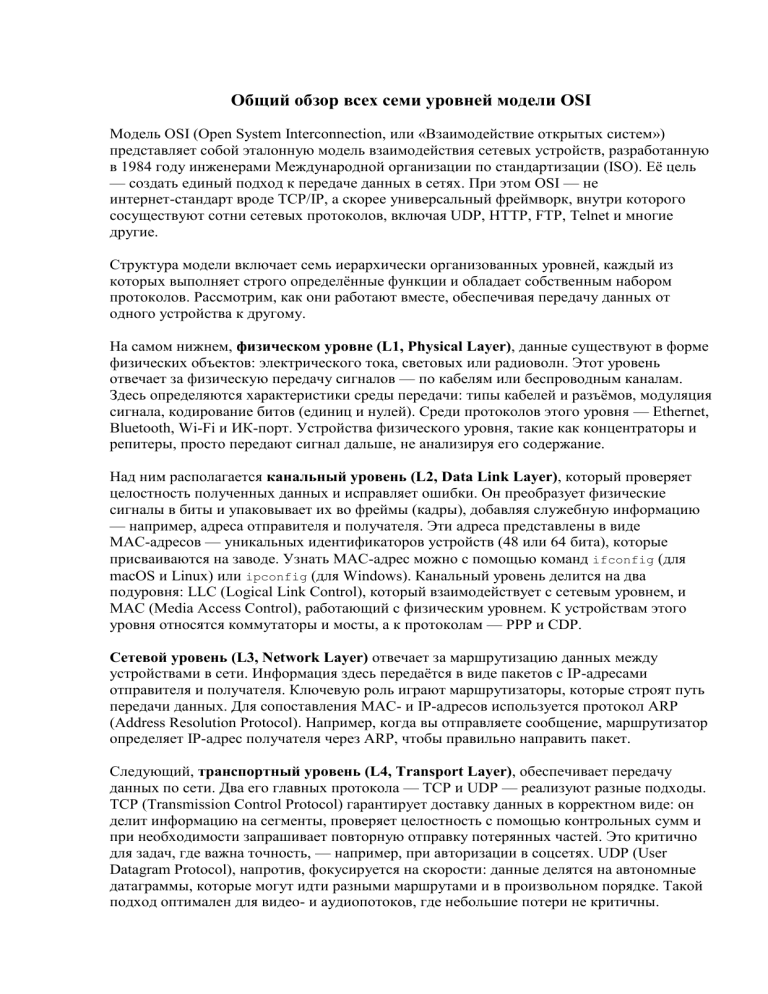

Общий обзор всех семи уровней модели OSI
Модель OSI (Open System Interconnection, или «Взаимодействие открытых систем»)
представляет собой эталонную модель взаимодействия сетевых устройств, разработанную
в 1984 году инженерами Международной организации по стандартизации (ISO). Её цель
— создать единый подход к передаче данных в сетях. При этом OSI — не
интернет-стандарт вроде TCP/IP, а скорее универсальный фреймворк, внутри которого
сосуществуют сотни сетевых протоколов, включая UDP, HTTP, FTP, Telnet и многие
другие.
Структура модели включает семь иерархически организованных уровней, каждый из
которых выполняет строго определённые функции и обладает собственным набором
протоколов. Рассмотрим, как они работают вместе, обеспечивая передачу данных от
одного устройства к другому.
На самом нижнем, физическом уровне (L1, Physical Layer), данные существуют в форме
физических объектов: электрического тока, световых или радиоволн. Этот уровень
отвечает за физическую передачу сигналов — по кабелям или беспроводным каналам.
Здесь определяются характеристики среды передачи: типы кабелей и разъёмов, модуляция
сигнала, кодирование битов (единиц и нулей). Среди протоколов этого уровня — Ethernet,
Bluetooth, Wi-Fi и ИК-порт. Устройства физического уровня, такие как концентраторы и
репитеры, просто передают сигнал дальше, не анализируя его содержание.
Над ним располагается канальный уровень (L2, Data Link Layer), который проверяет
целостность полученных данных и исправляет ошибки. Он преобразует физические
сигналы в биты и упаковывает их во фреймы (кадры), добавляя служебную информацию
— например, адреса отправителя и получателя. Эти адреса представлены в виде
MAC-адресов — уникальных идентификаторов устройств (48 или 64 бита), которые
присваиваются на заводе. Узнать MAC-адрес можно с помощью команд ifconfig (для
macOS и Linux) или ipconfig (для Windows). Канальный уровень делится на два
подуровня: LLC (Logical Link Control), который взаимодействует с сетевым уровнем, и
MAC (Media Access Control), работающий с физическим уровнем. К устройствам этого
уровня относятся коммутаторы и мосты, а к протоколам — PPP и CDP.
Сетевой уровень (L3, Network Layer) отвечает за маршрутизацию данных между
устройствами в сети. Информация здесь передаётся в виде пакетов с IP-адресами
отправителя и получателя. Ключевую роль играют маршрутизаторы, которые строят путь
передачи данных. Для сопоставления MAC- и IP-адресов используется протокол ARP
(Address Resolution Protocol). Например, когда вы отправляете сообщение, маршрутизатор
определяет IP-адрес получателя через ARP, чтобы правильно направить пакет.
Следующий, транспортный уровень (L4, Transport Layer), обеспечивает передачу
данных по сети. Два его главных протокола — TCP и UDP — реализуют разные подходы.
TCP (Transmission Control Protocol) гарантирует доставку данных в корректном виде: он
делит информацию на сегменты, проверяет целостность с помощью контрольных сумм и
при необходимости запрашивает повторную отправку потерянных частей. Это критично
для задач, где важна точность, — например, при авторизации в соцсетях. UDP (User
Datagram Protocol), напротив, фокусируется на скорости: данные делятся на автономные
датаграммы, которые могут идти разными маршрутами и в произвольном порядке. Такой
подход оптимален для видео- и аудиопотоков, где небольшие потери не критичны.
Сеансовый уровень (L5, Session Layer) управляет соединениями (сессиями) между
устройствами. Его задача — установить, поддерживать и корректно завершать связь.
Например, во время звонка в Zoom или Skype уровень проверяет наличие нужных кодеков
у собеседников, синхронизирует аудио и видео, а также восстанавливает соединение при
обрыве. Благодаря этому вы видите, что собеседник печатает или отправляет файлы, а
передача данных остаётся стабильной.
Шестой уровень, уровень представления данных (L6, Presentation Layer), преобразует
информацию в формат, понятный приложениям и пользователям. Он кодирует данные
(например, переводит текст в Unicode), сжимает их (как в форматах GIF или MP4) и при
необходимости шифрует. Допустим, при отправке фото в мессенджере файл сначала
сжимается и кодируется, а на стороне получателя декодируется обратно в изображение.
Наконец, верхний прикладной уровень (L7, Application Layer) — это «лицо» модели
OSI, интерфейс, через который пользователь взаимодействует с сетью. Здесь работают
сетевые службы и приложения: браузеры, Telegram, Zoom. Протоколы этого уровня —
HTTP, HTTPS, FTP, SMTP — обеспечивают работу привычных сервисов. Когда вы
печатаете сообщение в мессенджере и нажимаете «Отправить», именно прикладной
уровень передаёт данные на сервер, а оттуда — получателю.
Чтобы увидеть, как все уровни работают вместе, рассмотрим процесс отправки сообщения
в Telegram. Сначала на прикладном уровне приложение передаёт данные через API
(например, по протоколу HTTP). Затем уровень представления кодирует текст в
универсальный формат (скажем, UTF-8), чтобы его могли прочитать устройства с
разными ОС. Сеансовый уровень устанавливает соединение между вашим устройством и
сервером Telegram, а затем — между сервером и устройством друга. Транспортный
уровень разбивает данные на сегменты (TCP) или датаграммы (UDP), добавляя номера
портов и контрольные суммы. Сетевой уровень снабжает пакеты IP-адресами, а
маршрутизатор с помощью ARP определяет адрес получателя. Канальный уровень делит
пакеты на фреймы с MAC-адресами и направляет их через коммутатор. Наконец, на
физическом уровне данные преобразуются в электрические сигналы или радиоволны и
передаются по кабелю или Wi-Fi. Через доли секунды сообщение достигает устройства
получателя, проходя все уровни в обратном порядке.
Таким образом, модель OSI структурирует сложный процесс передачи данных,
распределяя задачи между уровнями. Это обеспечивает совместимость устройств,
гибкость настройки и надёжность работы сетей, делая её незаменимым инструментом для
понимания, проектирования и диагностики сетевых технологий.
