Плазменная и термическая резка материалов

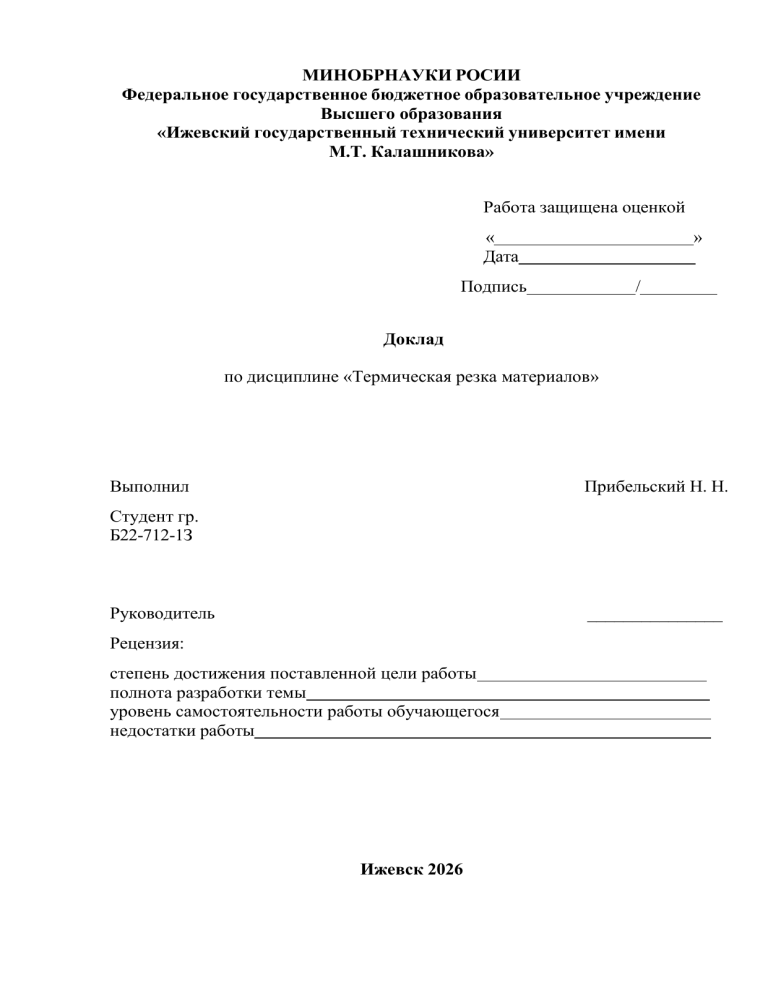

МИНОБРНАУКИ РОСИИ
Федеральное государственное бюджетное образовательное учреждение
Высшего образования
«Ижевский государственный технический университет имени
М.Т. Калашникова»
Работа защищена оценкой
«
Дата
»
Подпись
/
Доклад
по дисциплине «Термическая резка материалов»
Выполнил
Прибельский Н. Н.
Студент гр.
Б22-712-1З
Руководитель
_______________
Рецензия:
степень достижения поставленной цели работы
полнота разработки темы
уровень самостоятельности работы обучающегося
недостатки работы
Ижевск 2026
Оглавление
Плазменная резка ...................................................................................................... 2
Основные понятия ................................................................................................. 2
Принцип работы плазменной резки .................................................................... 3
Устройство плазмотрона ...................................................................................... 5
Методы плазменной резки.................................................................................... 7
Преимущества и недостатки плазменной резки............................................... 10
Сфера применения плазменной резки ............................................................... 11
Заключение........................................................................................................... 13
Термическая резка чугуна..................................................................................... 14
Использывание сварки ........................................................................................ 14
Применение плазменных аппаратов .................................................................. 15
Работа с газом ...................................................................................................... 16
Полезные советы ................................................................................................. 16
1
Плазменная резка
Основные понятия
Плазменная резка металла является одной из наиболее распространённых
технологий термической обработки. Её суть заключается в том, что через сопло
плазмотрона подаётся ионизированный газовый поток, нагретый до
температуры 15 000–20 000°C на выходе из сопла (в ядре дуги температура
может достигать 30 000°C). Под воздействием такой высокой температуры
металл мгновенно плавится и выдувается из зоны реза. Этот способ широко
применяется в различных отраслях промышленности — от судостроения до
производства строительных конструкций.
Что такое плазменная резка в практическом понимании? Это быстрый,
экономичный и гибкий способ раскроя разных видов металлических заготовок.
Плазменная технология отличается универсальностью и подходит для работы с
чёрными и цветными металлами. Главная особенность процесса — плазма,
образующаяся в результате ионизации газовых веществ, создаёт направленный
поток колоссальной энергии. Именно это даёт возможность обрабатывать
материалы толщиной от 1 до 80 мм в стандартном режиме, а при использовании
мощных промышленных установок плазменной резки — до 150 мм.
Что такое плазморез? Это аппарат плазменной резки, формирующий
плазменную дугу для раскроя металла. Информация о принципах его работы и
особенностях позволяет грамотно выбрать оборудование для конкретных задач
производства. В этой статье рассмотрены все основные виды оборудования,
методы раскроя и критерии выбора.
2
Принцип работы плазменной резки
Понимание того, как работает плазморез, начинается с физики плазмы.
Плазма — четвёртое агрегатное состояние вещества, представляющее собой
частично или полностью ионизированный газ. Плазморез — принцип
работы этого аппарата основан на формировании электрической дуги между
электродом и обрабатываемой деталью (или соплом), через которую
пропускается газ под давлением. В результате газ ионизируется, то есть его
атомы теряют электроны и переходят в состояние плазмы. Образуется
высокотемпературная струя, которая подаётся на поверхность заготовки и
расплавляет металл в месте реза. Расплавленный материал выдувается из
разреза за счёт кинетической энергии потока.
Плазморез как работает на практике?
Оператор подносит горелку к заготовке, между электродом и металлом
зажигается дуга, сжатый газ подаётся под давлением 4–6 атмосфер (для
промышленных систем высокой точности — до 8–10 бар). Газ ионизируется,
происходит формирование плазменного столба. Температура в зоне реза
достигает 15 000–20 000 °C, что многократно превышает температуру
плавления любой стали (около 1 500 °C). Принцип работы плазмореза по
металлу одинаков для ручных и автоматизированных систем — различается
лишь способ управления перемещением горелки.
От чего работает плазморез?
Для работы необходимы два источника: электрическая сеть (220 В для
бытовых моделей или 380 В для промышленных) и источник сжатого
воздуха (встроенный или внешний компрессор, либо газовый баллон).
Электрические параметры — напряжение и сила тока — определяют мощность
дуги и максимальную толщину разрезаемого металла.
3
Дуговой разряд создаёт условия для ионизации, а давление газа обеспечивает
выдув расплавленного материала. Именно этот принцип действия лежит в
основе всех современных плазменных систем.
4
Устройство плазмотрона
Плазмотрон — ключевой элемент любого плазмореза. Устройство
плазмотрона состоит из нескольких основных частей, каждая из которых
выполняет свою функцию. Резак плазменный (он же плазмотрон) включает
следующие элементы:
Электрод (катод)
Изготавливается из гафния или циркония (для окислительных сред —
воздух, кислород) либо из вольфрама (для инертных и восстановительных сред
— азот, аргон+водород). Является расходной частью и требует замены после
400–600 прожигов.
5
Сопло
Формирует и сжимает поток плазмы, направляя его на заготовку. Диаметр
0,9–1,1 мм для ручных аппаратов и до 2,0–3,0 мм для машинных. Определяет
ширину реза и влияет на качество кромки.
Завихритель
Обеспечивает вращательное движение газа внутри камеры, что
стабилизирует дугу и увеличивает ресурс сопла.
Защитный экран (дефлектор)
Изолирует наконечник от брызг расплавленного металла и предотвращает
двойное дугообразование.
Система подачи газа и охлаждения
Кабели, шланги и трубки, через которые подаётся рабочий газ и (при
наличии) охлаждающая жидкость.
Плазменный резак состоит из корпуса горелки, в которой находится камера
смешения и ионизации газа. Источник тока подаёт напряжение на электрод, а
газ подаётся через специальные каналы. Система охлаждения (воздушная или
жидкостная) поддерживает рабочую температуру узлов и предотвращает
термическую деформацию сопла. Контакты электрических соединений
обеспечивают надёжную связь между инвертором и горелкой через шлангпакет.
6
Методы плазменной резки
Существует несколько методов плазменной резки, которые различаются по
способу управления, степени автоматизации и области применения.
Механическая (контактная) резка
Механическая резка металла плазмой подразумевает ручной способ
ведения горелки. Оператор удерживает плазмотрон в руках и перемещает его
вдоль линии реза. Ручная плазма для резки металла — наиболее простое и
доступное решение: небольшой по габаритам инструмент весом 5–12 кг
подключается к бытовой сети 220 В и компрессору.
Контактной эту технологию называют потому, что защитный наконечник
сопла может касаться поверхности заготовки, что удобнее при работе без
направляющих — оператору проще контролировать расстояние. Плазморез
ручной как работает: оператор нажимает кнопку на горелке, зажигается
пилотная дуга, после чего при поднесении к металлу формируется основная
рабочая дуга. Резка металла плазморезом в ручном режиме позволяет легко
7
делать фигурные вырезы, подгонку деталей и демонтажные работы. Этот метод
идеально подходит для бытовых задач и небольших мастерских, где не
требуется высокая серийность.
Ограничения ручной резки
Точность зависит от навыков оператора (±1–3 мм), скорость ниже, чем у
автоматизированных систем, а длительная работа приводит к утомлению. Для
прямолинейных резов рекомендуется использовать направляющие рельсы.
Автоматизированная резка на станках с ЧПУ
Станок плазма для резки металла — это координатный стол с портальной
конструкцией, на которой установлен плазмотрон. Программное обеспечение
управляет перемещением горелки по осям X и Y (а на продвинутых моделях —
и по оси Z). Точность позиционирования портала составляет ±0,05–0,1 мм,
однако фактическая точность реза определяется шириной плазменной дуги и
составляет ±0,3–1,0 мм в зависимости от толщины металла и настроек.
8
Станок плазменной резки металла с ЧПУ обеспечивает высокую
производительность и повторяемость. Скорость раскроя зависит от толщины
материала и силы тока:
Станки позволяют точно воспроизводить даже сложные контуры и подходят
для серийного производства заготовок и деталей из листов различной
толщины. Промышленное оборудование с ЧПУ — это быстрый и экономичный
способ раскроя, который практически исключает влияние человеческого
фактора и обеспечивает стабильное качество от первой до последней детали в
партии.
Зависимость толщины качественного реза от силы тока
9
Преимущества и недостатки плазменной резки
Плазменная резка металла обладает рядом неоспоримых преимуществ, но
имеет и ограничения. Понимание обеих сторон позволяет принять взвешенное
решение при выборе технологии.
Преимущества

Высокая скорость: в 5–10 раз быстрее кислородной резки на тонком металле,
в 2–4 раза на 20 мм

Качественная кромка: угол скоса 2–4° на средних толщинах

Умеренная ЗТВ: 1–6 мм (газовая — 5–15 мм, лазерная — 0,2–1 мм)

Универсальность: любые токопроводящие металлы — сталь, алюминий, медь,
сплавы

Безопасность: нет открытого пламени при воздушно-плазменной резке

Минимальное коробление заготовки при высокой скорости
Недостатки

Толщина до 80 мм — далее выгоднее кислородная резка

Шум 100–110 дБ — обязательна защита слуха и шумозащитные кабины

Ширина реза 1,5–5 мм (лазер — 0,2–0,5 мм) — больше потерь материала

Конусность 1–5° — заметна при толщине более 12–15 мм

Стоимость оборудования выше, чем для газовой резки

Потребление 10–40 кВт — нужно трёхфазное подключение
10
Сфера применения плазменной резки
Плазменная технология применяется практически во всех отраслях,
связанных с металлообработкой. Широко используют плазменный раскрой в
машиностроении, строительстве, энергетике, нефтегазовой и судостроительной
промышленности.
Область применения охватывает изготовление изделий из различных
металлических материалов — от тонколистовой нержавейки до массивных
стальных конструкций. Производство деталей сложных контуров,
использования плазмы для подготовки кромок под сварку, раскрой заготовок —
вот типичные задачи.
Резка листового металла
Раскрой листового металла — самая массовая операция, выполняемая
плазмой. Резка позволяет получать детали из листов толщиной от 1 до 80 мм с
качеством реза, соответствующим ISO 9013. Для тонких листов (1–3 мм)
характерна ширина реза 1,5–2,5 мм, что обеспечивает приемлемый расход
материала. Толщины свыше 30 мм требуют увеличения тока и снижения
скорости, но качество кромки остаётся достаточным для последующей сварки
без дополнительной механической обработки.
Резка труб
Плазменный раскрой труб — специфическая задача, требующая
специальных приспособлений. С помощью вращателей (ротаторов) можно
разрезать трубы диаметром от 50 до 1500 мм. Горелку фиксируют в
определённом положении, а труба вращается, обеспечивая равномерный рез по
всей окружности. Это позволяет обычно резать трубы под любым углом, что
11
необходимо для изготовления отводов, тройников и врезок. Форму реза задаёт
программа ЧПУ или разметка, нанесённая на поверхность трубы. Для труб
малого диаметра (менее 50 мм) плазменная резка нецелесообразна из-за
перегрева — в таких случаях применяют механические труборезы или
абразивный инструмент.
Резка чугуна и стали
Чугуна и стали — основные материалы, для которых плазменный раскрой
применяется чаще всего. Углеродистые и легированные стали режутся
кислородной плазмой с получением гладкой кромки и минимальным гратом.
Нержавеющие стали и сплавы обрабатывают азотной или аргон-водородной
плазмой.
Чугун, как правило, раскраивают сжатым воздухом или азотом, так как
кислород вызывает избыточное окисление графитовых включений и ухудшает
качество поверхности реза. Сварочные конструкции из чёрных сталей после
плазменного раскроя практически не требуют дополнительной обработки
кромок. Нержавеющей стали и сплавам алюминия плазма обеспечивает чистый
рез без окисления при использовании инертных газов.
12
Заключение
Плазменная резка — универсальный и эффективный метод раскроя металла,
который на основе передовых технологий обеспечивает высокую скорость,
приемлемую точность и экономичность. Это самый востребованный способ
термического раскроя для средних толщин в современной металлообработке.
Ручные аппараты позволяют получить качественный рез в полевых условиях, а
автоматизированные станки — выполнять серийный раскрой с минимальным
участием оператора.
Правильно подобранное оборудование сможет решить задачи любой
сложности — от бытового ремонта до промышленного производства. Больше
внимания стоит уделять выбору расходных материалов и настройке параметров
— именно они определяют конечный результат. Чтобы сделать осознанный
выбор, изучайте технические характеристики, сравнивайте модели и
консультируйтесь со специалистами.
13
Термическая резка чугуна
Резка чугуна на производстве предполагает использывание профильного
оборудования и материалов. Это повышает производительность труда,
позволяет взаимодействовать с крупными заготовками.
Использывание сварки
При наличии сварочного оборудования можно задействовать электроды для
резки чугуна. Они формируют рез путем проплавления материала, подходят
для заготовок малой и средней толщины.
Резка чугуна при помощи электродов - длительный процесс,
предполагающий малую точность и дополнительную обработку кромок. К нему
стоит прибгать в случае крайней необходимости.
14
Применение плазменных аппаратов
Плазменная резка чугуна позволяет добиться высокой точности и
производительности. По фату, это резка чугуна газом, ионизированным и
разогретым до высокой температуры.
Резка чугуна плазмой имеет ряд преимуществ:
 Эффективная работа с материалами различной плотности и состава;
 Быстрое формирование реза;
 Локальнгый нагрев рабочей зоны, исключающий повреждение заготовки;
 Создание чистого реза, требующей минимальной обработки;
 Работа со сложными контурами.
Опеации выполняются без предварительного нагрева. Это увеличивает
скорость процедуры, сокращает сопутствующие затрат.
15
Работа с газом
Газовая резка чугуна осуществляется двумя способами.
 Газокислородный. Резка чугуна резаком, через который подается горящая
газокислородная смесь. Состав поступает в рабочую зону под высоким
давлением, что обеспечивает выдувание расплавленного металла и
получение реза.
 Кислородно-копьевой. Вместо резака используется тонкая трубка из
каленой стали. Элемент нагревается до 1500 градусов, затем сквозь него
подается кислород. Газ воспламеняется на выходе, прогревая рабочую зону
до 2000 градусов. Кислородная резка чугуна отимальная при
взаимодействии с толстыми заготовками.
Газовая резка может выполнятьсяна открытом воздухе и в цеху. Во втором
случае требуется наличие качественной вентиляции.
Полезные советы
Приступая к резке чугуна, стоит помнить о полезных рекомендациях,
позволяющих облегчить и обезопасить труд.
 При резке чугуна больших размеров озаботьтесь наличие подпорок. Это
предотвратит падения отрезаной части и закусывании инстумента.
 Не стоит пренебрегать помощью напарника. Его привлечение позволит
организовать дополнительное освещние, ускорить подбор инструмента,
снизить риск несчастнах случаев.
 При покупк полотен, кругов и прочих расходных материалов отдавайте
предпочтения сертифицированной продукции.
16
 Перед началом работ очистите рабочую зону, убедитесь, что под ногами нет
посторонних предметов, провоцирующих падение или ограничение
движения.
Вне зависимости от выбранного способа резки чугуна стоит использовать СИЗ.
С их помощью удастся уберечь органы зрения, слуха и кожные покровыю.
17
