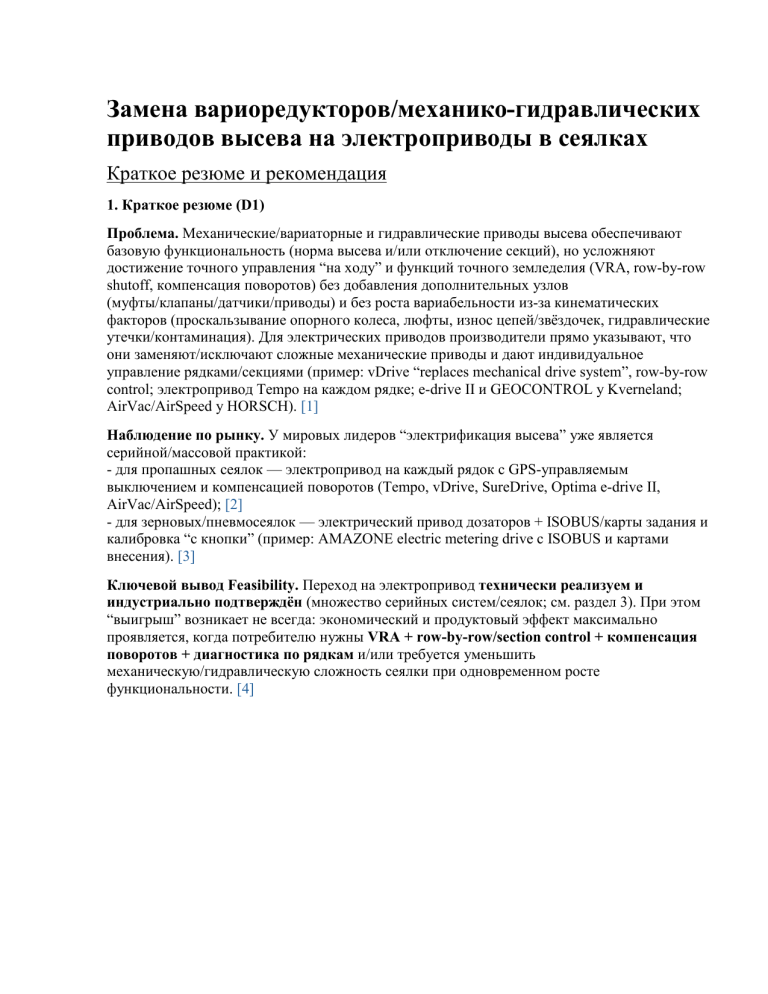

Замена вариоредукторов механико‑гидравлических приводов высева на электр...

Замена вариоредукторов/механико‑гидравлических
приводов высева на электроприводы в сеялках
Краткое резюме и рекомендация
1. Краткое резюме (D1)
Проблема. Механические/вариаторные и гидравлические приводы высева обеспечивают
базовую функциональность (норма высева и/или отключение секций), но усложняют
достижение точного управления “на ходу” и функций точного земледелия (VRA, row‑by‑row
shutoff, компенсация поворотов) без добавления дополнительных узлов
(муфты/клапаны/датчики/приводы) и без роста вариабельности из‑за кинематических
факторов (проскальзывание опорного колеса, люфты, износ цепей/звёздочек, гидравлические
утечки/контаминация). Для электрических приводов производители прямо указывают, что
они заменяют/исключают сложные механические приводы и дают индивидуальное
управление рядками/секциями (пример: vDrive “replaces mechanical drive system”, row‑by‑row
control; электропривод Tempo на каждом рядке; e‑drive II и GEOCONTROL у Kverneland;
AirVac/AirSpeed у HORSCH). [1]
Наблюдение по рынку. У мировых лидеров “электрификация высева” уже является
серийной/массовой практикой:
- для пропашных сеялок — электропривод на каждый рядок с GPS‑управляемым
выключением и компенсацией поворотов (Tempo, vDrive, SureDrive, Optima e‑drive II,
AirVac/AirSpeed); [2]
- для зерновых/пневмосеялок — электрический привод дозаторов + ISOBUS/карты задания и
калибровка “с кнопки” (пример: AMAZONE electric metering drive с ISOBUS и картами
внесения). [3]
Ключевой вывод Feasibility. Переход на электропривод технически реализуем и
индустриально подтверждён (множество серийных систем/сеялок; см. раздел 3). При этом
“выигрыш” возникает не всегда: экономический и продуктовый эффект максимально
проявляется, когда потребителю нужны VRA + row‑by‑row/section control + компенсация
поворотов + диагностика по рядкам и/или требуется уменьшить
механическую/гидравлическую сложность сеялки при одновременном росте
функциональности. [4]
Рекомендация (Go/No‑Go)
Рекомендация по продукту: Conditional Go — запуск НИОКР и MVP при выполнении
условий ниже.
Пункт
Go‑условия
(обязательные)
No‑Go условия
Главные
технические
риски
Главные
экономические
драйверы
Решение
На целевых рынках/моделях сеялок востребованы: (а) VRA/карты
предписаний, (б) автоматическое отключение рядов/секций (в т.ч. по
ISOBUS/TC‑SC), (в) компенсация поворотов/скорости, (г) расширенная
диагностика (токи/напряжение/обрыв CAN, заклинивание дозатора). Эти
функции серийно декларируют основные лидеры и они являются
“ценностью”, за которую платят. [5]
Сеялка базового сегмента, где (а) нет запроса на VRA/ISOBUS/row
shutoff, (б) стоимость электронно‑электрического комплекса не
окупается, (в) ограничены сервис/квалификация пользователей. В этом
сценарии механика/вариатор может оставаться оптимумом по CAPEX и
простоте. (Для аналогичных “механических” подходов в РФ есть
решения типа FreeSelect с вариатором и программой расчёта настройки,
но это не полная электрификация привода дозаторов.) [6]
Электропитание (просадки/перегруз), жгуты/разъёмы (обрывы, коррозия,
“daisy chain break”), EMC/помехоустойчивость, деградация при отказе
одного рядка/датчика скорости. Проблемы коммуникации и питания
прямо отражены в руководствах по диагностике (пример: vDrive —
“Supply <12V causes performance issues”, “daisy chain break → red
devices”). [7]
Сокращение перекрытий и экономия материалов (пример: Tempo
заявляет снижение input costs на 5–10% при индивидуальном
отключении рядов, избегая overlaps на разворотных полосах).
Дополнительно — сокращение трудоёмкого обслуживания
механики/цепей, если они реально удаляются. [8]
Выводы раздела - Серийные производители подтверждают реализуемость электропривода
на уровне “каждый рядок” и поддерживаемых функций (VRA, row shutoff, turn compensation,
ISOBUS). [9]
- Экономический эффект проявляется сильнее всего в сценариях с
перекрытиями/неправильной нормой и при наличии GPS/карт/TC‑SC; рядные отключения и
точное управление прямо позиционируются как снижение затрат. [10]
- Главные “deal‑breakers” для электрификации — электропитание/проводка/EMC и
сервисопригодность модулей в поле. [11]
- Решение следует запускать как Conditional Go: MVP на ограниченном числе конфигураций
+ жёсткие gate‑критерии до масштабирования.
- Нельзя переносить “типовые цифры” мощности/точности без измерений на конкретном
дозаторе: требуется стенд/полевые данные.
Открытые вопросы - Какой целевой сегмент/культура/география являются приоритетом
(пропашные vs зерновые, премиум vs базовый)?
- Какая существующая конфигурация базовой сеялки (рядов/секций, тип дозатора, наличие
гидравлики/ISOBUS) будет референсом для НИОКР?
- Какая стратегия электропитания допустима для потребителя: от трактора (12/24V),
отдельный генератор (48–56V), гибрид? (См. примеры 56V/5.6 kW у Monosem.) [12]
Исходные допущения и типовые конфигурации сеялок
2. Исходные допущения и типовые конфигурации (D5)
Классы сеялок
Класс A — пропашные (точного высева). Архитектура “рядковые высевающие секции” (8–
36 рядов как рыночный порядок величины; пример HORSCH Maestro SV/SX: 12–36 рядов,
междурядье 45–80 см). [13]
Особенности: управление по рядкам имеет максимальную ценность (row shutoff, turn
compensation, контроль сингулярности/пропусков).
Класс B — зерновые/пневмосеялки, посевные комплексы. Часто централизованное
дозирование (1…несколько дозаторов) с пневмотранспортом по магистралям и
распределителям. Для таких систем электрификация часто начинается с “электрического
привода дозаторов” и управления нормой/картами через ISOBUS (пример: AMAZONE
electric metering drive для Citan: регулировка нормы из кабины, преметрование в углах,
калибровка “по кнопке”, site‑specific по картам через ISOBUS). [3]
Допущения для расчётов
D‑A (скорости и динамика). Из исследований по поддержке VRS для пропашных сеялок:
оценивались точность и работа при скоростях порядка 8.1–14.5 км/ч, а также диапазон
скоростей диска высевающего аппарата 17.4–33.5 rpm (в конкретной работе — на 6‑рядной
сеялке John Deere). Эти значения используются как ориентир для инженерной оценки
динамики регулирования. [14]
D‑B (потребляемая мощность на рядок — ориентир для sizing). В публикации по
электрифицированному высеву указано, что потребляемая мощность DC‑мотора привода
диска одного высевающего аппарата изменяется 30–110 W в зависимости от скорости
вращения. Используется как опорный диапазон для sizing генератора/питания (с оговоркой:
зависит от конструкции аппарата). [15]
D‑C (диагностические величины тока/напряжения — пример). В руководстве Precision
Planting vDrive указано: типичный ток одного мотора 0.4–0.9 A при 5 mph (≈8 км/ч) и
предупреждение, что Supply < 12 V может вызывать проблемы производительности; также
приводятся критерии аномалий по разбросу тока/напряжения при “Manual Test”. Это
используется как пример того, какие параметры реально мониторятся в серийных системах, и
как ориентир для требований к диагностике и brown‑out. [16]
Какие данные нужны для точного проектирования (обязательный перечень)




Момент/мощность на валу дозатора как функция культуры/нормы/скорости и
состояния (холостой ход, рабочий режим, заклинивание). Источник “типового”
диапазона мощности есть (30–110 W на аппарат), но требуется подтверждение на
вашем дозаторе стендом. [15]
Длины жгутов, допустимые трассы, зона изгибов, тип разъёмов, наличие
“дэйзи‑чейна” по CAN/питанию (потому что обрыв такой цепочки в серийных
системах приводит к потере работоспособности сегмента). [17]
Требуемая агрономическая динамика: “минимальная длина перехода” при смене
нормы (по карте/датчику/оператору), допустимые “пересеянные/недосеянные” зоны.
Ограничения трактора по доступной электрической мощности на ISOBUS/бортсети и
по гидравлике (если генератор/насос гидроприводной).
Выводы раздела - Разделение на “рядковые пропашные” и “центральные зерновые”
критично: уровень гранулярности управления и архитектура питания/узлов отличаются. [18]
- Для sizing питания можно опираться на опубликованные диапазоны мощности на аппарат
(30–110 W), но это не заменяет измерений на целевом дозаторе. [15]
- Серийные системы мониторят ток/напряжение и используют пороги типа “Supply < 12 V”
как реальную причину деградации — это должно быть заложено в требования. [16]
- Нужен отдельный “паспорт электрических нагрузок” под каждую модификацию
сеялки/число рядов.
Открытые вопросы - Какие конфигурации (число рядов/секций) целевые для первого MVP?
- Какая культура/норма является worst‑case по моменту дозатора (кукуруза/подсолнечник vs
мелкосеменные)?
- Требуется ли электрификация удобрений одновременно (seed + fert), как у Tempo
(seed/fertiliser/micro‑granulates section control) или пока только seed? [19]
Мировые лидеры и российские производители
3. “Мировые лидеры” (A)
Ниже перечислены примеры серийных/широко применяемых систем, где электрифицирован привод дозатора/рядка и
поддерживаются функции точного земледелия. Для каждого примера — минимум 2 источника (включая первичный).
Производитель /
система
Väderstad
Tempo
(плантер)
Что
электрифицировано
Каждый
рядковый модуль
(row unit)
“electrically driven”
Kverneland
Optima V
(e‑drive II,
ISOBUS)
“Each electric driven
seeding element”
Precision
Planting vDrive
(row‑unit
electric drive)
Мотор на каждый
meter/рядок
Variable Rate; Individual Swath
Control (row‑by‑row shutoff); Steady
population on curves (turn
compensation по рядку)
Ag Leader
SureDrive
Электропривод на
рядок (row drive)
Individual row section control;
variable rate planting; turn
compensation
Функции (по источникам)
GPS‑управляемое индивидуальное
отключение рядов; снижение
перекрытий; “section control for
seed, fertiliser and micro granulates”;
заявлена экономия input costs 5–
10% за счёт устранения overlaps
ISOBUS + Kverneland Tellus; GPS +
GEOCONTROL: автоматическое
ВКЛ/ВЫКЛ элементов →
устранение overlaps/skips;
GEOSEED
Ключевые
особенности
реализации (если
заявлено)
Электропривод
рядков → позволяет
GPS row shut‑off;
фокус на end‑of‑row
precision
Источники
Первичный: Väderstad
Tempo (раздел End‑of‑row
precision). [19] Доп.: Tempo
“row‑by‑row shut‑off… via
GPS and ISOBUS Task
Controller”. [20]
Прямое
Первичный: Optima V page
позиционирование
(ISOBUS Technology…
seed placement и
“each seeding element…
синхронизация рядков switched on/off”; “All
(GEOSEED)
Optima V are electric
driven”). [21] Доп.: тот же
источник (GEOCONTROL
описание). [21]
Требует vSet meters;
Первичный: vDrive
допускается
features. [22] Доп.: vDrive
управление через
Operator’s Guide
ISOBUS‑display в
(диагностика,
определённых
ток/напряжение/обрыв
конфигурациях
CAN). [16]
Заявляется “robust,
Первичный: Ag Leader
sealed… maintenance
SureDrive (функции). [23]
free” (пример
Доп.: AndrewsAg
дилерского описания) (описание и пример цены
узла). [24]
Производитель /
система
Kinze 4905
(Blue Drive +
True Speed)
Что
электрифицировано
Электропривод
Blue Drive,
высокоскоростные
meters
MONOSEM
ValoTerra /
Smart Motors /
56V
Row‑by‑row
управление
“Monosem Smart
Motors”; силовая
архитектура 56V
Электропривод
AMAZONE
electric metering дозатора (metering)
drive (пример:
Citan ISOBUS)
HORSCH
AirVac /
AirSpeed
(Maestro
components)
Электропривод
дозаторов
“electrically driven
as standard”,
управление по
рядкам
Функции (по источникам)
Row‑by‑row control; посадка до 19
km/h; для удобрений заявлены
“individual row shutoffs” (Blue
Vantage controlled fertilizer system)
Ключевые
особенности
реализации (если
заявлено)
Интеграция с Blue
Vantage display; фокус
на высоких скоростях
TC‑Geo / TC‑SC
(ISOBUS‑функции); section control
на ISOBUS‑терминале;
предотвращение overlap
Встроенный
генератор: 5.6 kW,
56V, “low amperage”,
“No batteries required”
Настройка нормы из кабины;
преметрование в углах; калибровка
“touch of a button”; site‑specific по
картам через ISOBUS
Прямо заявлена
автоматическая
работа по картам
внесения в Citan по
ISOBUS
Single row switch‑off; SectionControl; Прямо заявлено: “each
VariableRate; tramline control
row can be controlled
individually”
Источники
Первичный: Kinze 4905
planter (перечень: Blue
Drive electric drive; row
shutoffs; speed up to 19
km/h). [25] Доп.: Kinze
True Speed meter
(электроприводный meter,
speeds 3–12 mph). [26]
Первичный: Monosem
ValoTERRA metering
system (56V, 5.6 kW, no
batteries). [27] Доп.:
ValoTerra planter
(row‑by‑row control, TC‑SC
standard). [28]
Первичный: AMAZONE
“Electric metering drive –
ready for precision
farming!”. [3] Доп.:
AMAZONE “Electric
metering drive and ISOBUS
control” (как доп. источник,
если нужен отдельный
URL‑источник). [29]
Первичный: HORSCH
AirVac/AirSpeed
components page. [30] Доп.:
брошюра/даташит
(пример: Maestro CV/CX
PDF: electric drive как осн.
SectionControl/VariableRat
[31]
Производитель /
система
Maschio
Gaspardo
(electric drive
seed drill
system)
Что
электрифицировано
Электропривод
дозатора/высева
(по листовке)
Topcon Artemis
(DrillControl)
Управление
дозатором через
систему (electric
drive)
Функции (по источникам)
ISOBUS; variable rate; section control
(типовой функционал для такого
класса решений)
Ключевые
особенности
реализации (если
заявлено)
В источнике
позиционируется как
“Electric‑Drive system”
Заявлено как специализированная
система контроля высева
(DrillControl)
Продуктовая линейка
Topcon для
сеялок/посева
Источники
Первичный:
листовка/каталог
“Electric‑Drive system –
Maschio Gaspardo”
(AgriExpo PDF). [32] Доп.:
DirectDriller (описание
“electric motor drive” +
связь с переменной
нормой/section control как
рыночная практика). [33]
Первичный: Topcon
Artemis / DrillControl PDF.
[34] Доп.: карточка
продукта Topcon. [35]
Примечание по доказательной базе: по Maschio/Topcon часть страниц могла быть ограничена для чтения в текущем
окружении, поэтому приведены первичные PDF/каталоги и отраслевые публикации как подтверждение заявленных
функций. [36]
Выводы раздела - Электропривод “на рядок” у мировых лидеров стабильно сопровождается функциями row‑by‑row shutoff и
компенсацией поворотов/скорости. [2]
- ISOBUS + GPS/TC‑SC выступают типовой основой автоматического отключения и VRA (Optima e‑drive II; Tempo; Monosem
TC‑SC). [37]
- Для зерновых сеялок электрификация чаще начинается с “electric metering drive” дозатора и ISOBUS‑карт (пример AMAZONE).
[3]
- Силовая архитектура выше 24V применяется для масштабирования (пример Monosem 56V/5.6 kW “low amperage”). [38]
- Диагностика по току/напряжению и устойчивости мотора — реальный обязательный элемент серийных систем. [16]
Открытые вопросы - Какая глубина интеграции с ISOBUS требуется продукту (UT/TC‑SC/TC‑GEO/AEF‑сертификация) — как
обязательное или опциональное? [39]
- Для зерновых: достаточно ли электрического привода “на дозатор” или нужен переход к “на сошник/рядок” (как паттерн в
зарубежных устройствах)?
- Какую стратегию “высоковольтной” шины (48–56V) компания готова серийно поддерживать (компоновка, безопасность, сервис)?
[27]
4. “Российские производители” (B)
Здесь включены российские компании/бренды, которые:
(1) выпускают сеялки/посевные комплексы, и/или (2) поставляют системы управления/контроля высева/точного земледелия, и/или
(3) внедряют электроприводы/ISOBUS‑подобные решения.
Компания/бре
нд (РФ)
Ростсельмаш
(посевная
техника)
Что производят
Посевные
комплексы/посевн
ые
бункеры/сеялки
Электропривод высева
(факт/вид)
По источнику: “электронная
система управляет нормой
высева и отключением
каждой секции”
(управление/контроль; не
заявлен электромотор на
каждый рядок)
Заявленные функции
Управление нормой;
отключение секций; контроль
высева/скорости/потока (по
описанию)
Зрелость
Серийно
(линейка
техники)
ООО “Агро”
(Кемерово)
— “Кузбасс”
Посевной
комплекс
“Кузбасс”
(пневмосеялка‑ку
льтиватор)
В базовой архитектуре —
колесный привод +
вариатор/муфты
(механо‑гидр. компоновка);
электропривод дозаторов по
источнику не заявлен
Нормоустановка/калибровка (в
документации); системные узлы
привода/вариатора описаны
Серийно (5
модификац
ий по
ширине)
КБ
“АгроКарава
н” —
FreeSelect
Модернизация
высевающих
систем
(вариаторный
привод + ПО)
Не полный электропривод
дозатора: заявлен принцип
управляемого изменения
вращения катушек через
вариатор + “электронная
таблица”
Заявлены экономия высеваемого
материала (10–30% зерновые;
30–100% мелкосеменные),
неравномерность ≤1.5%
(зерновые) / ≤3%
(мелкосеменные), время
настройки ≤10 мин (это
заявления производителя)
Коммерчес
ки
предлагает
ся как
система
модерниза
ции
Источники
Первичный:
описание посевной
техники
(Ростсельмаш). [40]
Доп.: продуктовая
страница серии
SH/SC
(официальный
домен/поддомен).
[41]
Первичный:
завод‑производител
ь “Кузбасс”. [42]
Доп.:
руководство/инстру
кция (описание
вариатора/муфты и
приводов).
Первичный:
FreeSelect
описание/цифры. [6]
Доп.: отраслевое
медиа (как
вторичный сигнал).
[43]
Компания/бре
нд (РФ)
ООО
“Электросид
”
(Ростовская
обл.) —
Graham PRO
Что производят
Система
дооснащения
пропашных
сеялок
электроприводам
и/контролем
ООО
“Электросид
” — УСКВ
Универсальная
система контроля
высева для
зерновых и
пропашных
АГРОштурм
ан + ГК
“Геомир”
(АссистАгро)
Система контроля
движения семян
(агро‑телеметрия
по семенам)
Завод
“Ремсинтез”
Сеялки точного
высева/прямого
посева (пример:
“Атрия”)
Электропривод высева
(факт/вид)
Заявлен “электрический
привод — импульсный
двигатель постоянного тока
12V”, ресурс “>3500 часов”
(заявление), моторы
совмещаются с
высевающими аппаратами
Не электропривод дозатора
как базовая поставка, но
заявлено “автоматическое
управление нормой” при
дооснащении линейными
приводами на вариатор и
энкодерами на высевающий
аппарат
Электропривод как продукт
не заявлен; заявлена
поддержка ISOBUS и
не‑ISOBUS через датчики
Электропривод высева не
заявлен как функция; при
этом заявлена интеграция
высевающего аппарата
Precision Planting (США) и
скорость до 10 км/ч (факт из
описания)
Заявленные функции
Автопосекционное/порядковое
отключение;
дифференцированный посев по
картам; Bluetooth‑управление;
контроль нормы
Зрелость
Коммерчес
кое
предложен
ие
(aftermarket
)
Источники
Первичный:
описание Graham
(12V, 3500h, row
shutoff, VRA). [44]
Доп.:
регистрационные
данные компании
(подтверждение
РФ‑юрлица). [45]
Контроль валов дозаторов,
Коммерчес Первичный: УСКВ
вентилятора, нормы в реальном кое
страница (состав
времени; “автоматическое
предложен монитора Linux,
управление нормой”; заявлена
ие
функции, точность
точность установки ±3% (≥50
±3/±5). [46] Доп.:
кг/га) / ±5% (<50 кг/га)
юр. подтверждение
(заявление)
РФ‑компании
(вторичный). [47]
Получение данных с
Пилот/внед Первичный: кейс
ISOBUS‑сеялок “через штатную рение в
AGROштурman
электронику”; для не‑ISOBUS
агрохолдин (ISOBUS/датчики).
— акустические датчики;
ге (по
[48] Доп.:
метрики
публикаци публикация о
нормы/скорости/состояния
и)
внедрении и
сошников; интеграция с ERP
эффекте “несколько
(заявление)
млн руб” (как
заявление
разработчиков). [49]
Функции точного высева на базе Серийные
Первичный: “Сеялка
интегрированного аппарата; для изделия
прямого посева
электро/ISOBUS — не
Атрия” . [50] Доп.:
подтверждено в источниках
продуктовая
страница “Атрия‑16
АЛ”. [51]
Выводы раздела - В РФ наблюдается “ступенчатая зрелость”: от мониторинга/телеметрии и автоматизации настройки (УСКВ,
AGROштурman/Геомир, FreeSelect) к aftermarket‑электроприводам для пропашных (Graham/Электросид). [52]
- Российские крупные производители сеялок чаще декларируют управление/контроль нормы и секций, но полноценный
“row‑by‑row motor drive” как серийная опция подтверждён в основном у интеграторов/дооснащения (по найденным источникам).
[53]
- Для зерновых комплексов (Кузбасс) базовая архитектура остаётся механо‑вариаторной, что задаёт потенциал для будущего
перехода к электроприводу дозатора/секций. [54]
- Для выхода на уровень мировых лидеров (VRA/ISOBUS/row motor) потребуется унификация электроархитектуры и сервисной
модели.
Открытые вопросы - Какая стратегия локализации/импортозамещения по ключевым электронным компонентам (мотор‑редуктор,
драйвер, разъёмы, контроллеры) возможна под серийное производство?
- Нужен ли продукт “электропривод на дозатор” (зерновые) как промежуточный шаг перед “на рядок”? [55]
- Какой уровень стандартизации по ISOBUS/AEF планируется, учитывая парк тракторов/терминалов клиентов? [56]
Текущее решение и целевое решение
5. Текущее решение: вариоредуктор/механика/гидропривод — функции,
плюсы/минусы, типовые отказы
Кратко по архитектурам текущего поколения (обобщение по источникам)
Ground drive (механический от опорного колеса). Привод дозаторов через контактное
колесо, которое приводит цепи/звёздочки/валы; изменение нормы обычно достигается
заменой звёздочек/передаточного отношения (“manual inputs to calculate” и затем физическая
перестановка). [57]
Hydraulic drive. Привод высевающих аппаратов через гидромотор/гидросистему трактора,
управление скоростью/потоком — гидроклапанами/модулями; в практике требует настроек и
устранения проблем “priming / performs poorly” (по материалам поддержки Ag Leader для
гидроприводов). [58]
Вариаторные и “механо‑модернизированные” решения. В РФ встречается архитектура с
вариатором, муфтой и механическим валом дозатора (пример документации “Кузбасс”: узлы
привода/вариатора и электромагнитная муфта).
Типовые функции и ограничения


Управление нормой высева чаще “квазистатическое” (настройка перед работой;
ограниченная динамика). Это частично решают модернизации типа FreeSelect
(быстрая настройка через ПО), но это остаётся вариаторной механикой, а не
полноценным электроприводом дозатора. [6]
Секционное отключение на механике часто реализуется муфтами/сцеплениями
(пример отраслевых продуктов: SureStop clutches устраняют overlap, но это не
мотор‑привод дозатора). [59]
Типовые отказы (классы) и обслуживаемость (по источникам + инженерная
классификация)


Механика: износ/регулировка цепей, натяжение, контроль утечек масла/состояния
привода (пример: в мануале Kinze с гидроприводом присутствуют проверки “drive
chains… oil leaks… hydraulic operation”). [60]
Гидравлика: деградация из‑за загрязнения рабочей жидкости/частиц, приводящая к
износу насосов/клапанов/моторов (показано в исследованиях по контаминации
гидросистем). [61]
Какие данные нужны по текущей системе (для честного сравнения)



Реальная стоимость и трудоёмкость обслуживания: цепи/звёздочки/муфты/шланги.
Статистика отказов в гарантийный период (по узлам привода высева):
цепи/подшипники/гидромоторы/клапаны и т.п.
“Точность нормы” в поле как функция скорости/проскальзывания (измерять по
фактическому расходу/датчикам потока).
Выводы раздела - Механика/ground drive технологически проста, но плохо масштабируется
в сторону точного “row‑level control” без усложнения (муфты, датчики, доп. механизмы). [62]
- Гидропривод уменьшает часть механических передач, но вводит риски гидравлической
надёжности и требований к чистоте/обслуживанию. [61]
- Вариаторные модернизации (FreeSelect) повышают удобство и заявляют метрики
равномерности/экономии, но принципиально не дают полного набора функций как у “мотор
на рядок” (turn compensation, diagnostics per row). [63]
Открытые вопросы - Какой именно “текущий привод” в целевой машине является
основным (вариатор/гидромотор/цепной вал)?
- Какая фактическая цена простоев из‑за отказов привода высева (день простоя, гектары,
штраф по агротехнологическому окну)?
- Нужна ли совместимость с существующими муфтами/клапанами как этап миграции?
6. Целевое решение: электропривод — функции, плюсы/минусы, типовые отказы
Что подтверждено источниками как “Ценностное предложение”





Индивидуальное управление по рядкам и автоматическое отключение. Tempo:
каждый рядок электрифицирован → GPS‑управляемое индивидуальное отключение и
заявленная экономия input costs 5–10%. [19]
Выполнение VRA и компенсации поворотов. vDrive: variable rate (каждый рядок
меняет норму независимо), row‑by‑row swath control, “population right on curves”. [22]
Интеграция через ISOBUS. Optima e‑drive II: ISOBUS + GEOCONTROL
включает/выключает каждый высевающий элемент, устраняя overlaps/skips. [21]
Электропривод дозатора для зерновых + карты. AMAZONE: электрический привод
дозатора даёт регулировку из кабины и site‑specific по картам через ISOBUS. [3]
Диагностика и деградация. vDrive Operator’s guide описывает мониторинг
тока/напряжения/стабильности мотора и типовые причины (заклинивание, низкое
напряжение, обрыв CAN). [16]
Основные технические “минусы” электрификации (по подтверждённым
сигналам)



Электропитание как критический ресурс: пример vDrive — “Supply < 12 V may
cause performance issues”; низкое напряжение связывается с повреждением жгутов,
“power overdraw”, и т.п. [16]
Коммуникации/жгуты: наличие “daisy chain” и то, что “break must be addressed before
functionality is restored” — это прямое указание на архитектурную уязвимость. [17]
Условия эксплуатации: пыль/влага/химия/вибрация требуют уровня
automotive‑подобных требований и испытаний (типовые стандарты — ISO 16750
серия, IP‑коды по IEC 60529/ISO 20653). [64]
Типовые отказы (классы) для электропривода



Электродвигатель/редуктор: износ редуктора, перегрев, заклинивание, выход из строя
датчиков (энкодер/Холл).
Драйвер/силовая электроника: перегрев, пробой по перенапряжению, отказ из‑за
влаги.
Проводка/разъёмы: обрыв, коррозия, потеря контакта, ESD/помехи → сбои CAN.
Выводы раздела - Электропривод на рядок даёт функциональность “точного земледелия”,
которая подтверждена ведущими брендами как серийная (row shutoff, VRA, turn
compensation, ISOBUS). [65]
- Главные технические риски — питание и коммуникации: в серийных системах прямо
описаны пороги (например, <12V) и последствия обрыва цепочек. [16]
- Для зерновых сеялок электропривод дозатора + ISOBUS‑карты является доказанным
“промежуточным уровнем” перед полной рядной электрификацией. [3]
Открытые вопросы - Требуется ли “row‑by‑row” в зерновых (по сошникам) или достаточно
“meter‑level” на дозатор?
- Какая стратегия отказоустойчивости допустима: останов одного рядка без остановки сеялки,
или “safe stop” на секцию?
- Какой уровень полевой ремонтопригодности обязателен (замена мотора/драйвера за X
минут)?
Требования и архитектура системы
7. Функциональные требования (FR) (D2‑FR)
Ниже — требования уровня URS/SRS (формулировки “shall”). Значения точности/динамики
задаются диапазонами; там, где источников нет — отмечено как оценка и подлежит
валидации.
FR‑группа: управление нормой (VRS/VRA)
FR‑1. Режимы задания нормы. Система должна поддерживать минимум 3 режима:
- ручной (оператор задаёт норму);
- по карте‑предписанию (prescription), с позиционированием GNSS и привязкой к зоне;
- по датчику/модели (sensor control) — опционально, если планируется (аналогично режимам
Target/Prescription/Sensor в vDrive). [66]
FR‑2. Плавный переход норм. При смене нормы система должна обеспечивать
управляемый переход (ограничение jerk/рывка), чтобы избегать пересевов/недосевов на
границах зон (часть задач решается алгоритмами компенсации задержки/lag). [67]
FR‑3. Компенсация скорости и поворотов. Для архитектуры “1 мотор на ряд” система
должна поддерживать “turn compensation” (разные скорости внутреннего/внешнего рядка),
как это декларируют vDrive и SureDrive. [68]
FR‑группа: отключение секций/рядов
FR‑4. Auto section/row shutoff. Система должна поддерживать автоматическое отключение
(минимум секционное, целевой уровень — порядковое), на основе покрытия/границ поля и
GNSS/Task Controller (пример: Tempo row shut‑off по GPS; Optima e‑drive II +
GEOCONTROL; Monosem TC‑SC). [69]
FR‑5. Manual override. Должен быть режим ручного отключения рядов/секций оператором
(пример: vDrive “Manual Swath Mode”). [70]
FR‑группа: диагностика и HMI
FR‑6. Диагностика по каждому мотору/секции. Должны отображаться: commanded/actual
скорость дозатора, ток мотора, напряжение питания, статус CAN/узла. (Это реализовано как
минимум в диагностике vDrive “Actual/Command… Current… Supply”). [16]
FR‑7. Детекция заклинивания дозатора. Должна быть логика детектирования заклинивания
по росту тока/снижению “motor stability” или расхождению commanded/actual rpm (подобная
логика приведена в troubleshooting vDrive: “High amp draw may indicate jamming…”). [16]
FR‑группа: интеграция
FR‑8. ISOBUS/внешние системы. Система должна поддерживать интеграцию с тракторным
терминалом через ISOBUS (UT/TC‑SC/TC‑GEO по целевому профилю) или через
собственный дисплей/планшет как у ряда производителей (например, iPad‑based E‑Control у
Väderstad). [71]
Выводы раздела - Минимальный набор FR может быть реализован уже на архитектуре “1
мотор на секцию/вал”, но ключевые функции мировых лидеров (turn compensation, row
shutoff) требуют архитектуры уровня “на ряд”. [65]
- Диагностика по току/напряжению — не опция, а обязательный элемент, подтверждённый
руководствами серийных систем. [16]
- ISOBUS‑интеграция критична для коммерческой масштабируемости (универсальность по
терминалам/трактору). [72]
Открытые вопросы - Требуется ли sensor‑based VRA (как SmartFirmer‑подобный подход),
или достаточно карт/ручного? [73]
- Нужна ли поддержка удобрений (dry/liquid) на уровне тех же приводов/шины, как у
Tempo/Monosem? [74]
- Требуется ли собственный терминал (планшет/Android) как fallback, по аналогии с
некоторыми aftermarket‑подходами? [75]
8. Нефункциональные требования (NFR) (D2‑NFR)
NFR‑группа: условия эксплуатации и испытания (environmental)


NFR‑1 (IP). Конструктив должен обеспечивать степень защиты, определяемую
IP‑кодами по IEC 60529 / ISO 20653 (в зависимости от принятого базового стандарта
для валидации). [76]
Требование (оценка): для внешних мотор‑модулей минимум IP67; для разъёмов в
сопряжённом состоянии ориентир IP67/IP6K9K (пример: Amphenol‑Tuchel ISOBUS
connectors указывают IP67/IP6K9K в “mated condition”). [77]

NFR‑2 (вибрация/механические нагрузки). Методики испытаний — по ISO 16750‑3
“Mechanical loads” (как референс automotive‑уровня). [78]

NFR‑3 (климат/температура). Температурный диапазон компонентов должен
соответствовать полевой эксплуатации; ориентиры берутся из требований
компонентов (например, ISOBUS connectors указывают диапазон до −40…+125°C для
кабельных коннекторов). [77]

NFR‑4 (химическая стойкость). Испытания на химические нагрузки — как минимум
по ISO 16750‑5 “Chemical loads” (референс). [79]
NFR‑группа: электропитание, EMC, защита

NFR‑5 (устойчивость к просадкам). Должна быть гарантирована работоспособность
или контролируемая деградация при просадках питания до U_min. Наличие порога
“<12V → performance issues” в серийном руководстве vDrive задаёт необходимость
формализовать U_min и поведение. [16]

NFR‑6 (электрические помехи). Для 12/24V архитектур как референс применим ISO
7637‑2 (transients) и ISO 16750‑2 (electrical loads) — как минимум для постановки
методик испытаний/иммунитета. [80]
NFR‑группа: сервисопригодность и модульность

NFR‑7 (замена в поле). Мотор/драйвер/контроллер должны быть модульными и
заменяемыми без специнструмента в пределах заданного времени (см. Gate Criteria в
разделе 15).

NFR‑8 (диагностика). Статусы устройств должны быть читаемы “в поле” (цветовые
статусы/LED/коды ошибок), как практикуется в vDrive (LED patterns, diagnose colors).
[81]
NFR‑группа: кибер‑/ПО‑ограничения (добавленные)

Обновления ПО должны быть управляемы (версии, откат, журнал изменений).
Пример: vDrive guide привязан к версиям ПО (2026.0.0) и описывает поведение после
“Reset Modules” начиная с 2023.1.0 — это иллюстрирует, что изменения ПО напрямую
влияют на полевую диагностику/работоспособность. [82]
Выводы раздела - Уровень NFR должен быть “транспортно‑/off‑road‑подобным”:
пыль/влага/вибрация/химия + жёсткая электросреда. [83]
- Разъёмы и проводка являются системообразующим элементом: спецификации
ISOBUS‑коннекторов показывают, что рынок ждёт IP67/IP6K9K и широкий температурный
диапазон. [84]
- Требования по brown‑out и деградации должны быть заданы формально, потому что в
серийных системах низкое напряжение прямо связано с падением работоспособности. [16]
Открытые вопросы - Какой базовый стандарт приёмки по EMC выбираем для
off‑road‑сеялки (ISO 7637‑2 как референс 12/24V или внутренняя спецификация)? [85]
- Требуем ли AEF‑сертификацию ISOBUS (и какие функциональности: UT/TC‑SC/TC‑GEO)?
[39]
- Нужна ли dual‑bus архитектура (отдельно safety‑critical и user‑level) для снижения рисков
отказов CAN?
9. Архитектуры и сравнение (D3 + D4)
Ниже три базовые архитектуры привода высева, требуемые ТЗ.
Архитектура A: 1 мотор на общий вал дозаторов
Идея. Один электромотор (с редуктором) вращает общий вал, который механически раздаёт
вращение на дозаторы/рядки.
Блок‑схема (упрощённо)
Плюсы - Минимум моторов/драйверов → ниже BOM и меньше точек отказа по электронике.
- Проще питание и проводка (одна силовая линия).
Минусы / ограничения - Невозможны “row shutoff” и “turn compensation” на уровне рядка
(ключевые функции мировых лидеров). [86]
- При отказе мотора — останов всего высева (низкая отказоустойчивость).
Риски - Механический вал и распределение момента остаются; часть “упрощения” не
достигается.
Архитектура B: 1 мотор на секцию
Идея. Плантер делится на секции (например, 4–8 рядов), у каждой секции свой мотор.
Блок‑схема
Плюсы - Частичная отказоустойчивость: отказ секции не останавливает всю сеялку. Компромисс по стоимости/проводке.
Минусы - Row‑by‑row функции ограничены (только section control, но не “each row unit…
shut off one at a time” как у Tempo). [87]
- Компенсация поворотов работает только на секцию, а не на рядок (риск по точности на
дугах).
Архитектура C: 1 мотор на ряд
Идея. На каждом рядке/высевающем аппарате свой мотор‑редуктор (как у Tempo, vDrive,
SureDrive, HORSCH AirVac/AirSpeed, Kverneland Optima e‑drive II). [88]
Блок‑схема
Плюсы - Максимальная функциональность: row shutoff, turn compensation, VRA на рядок,
индивидуальная диагностика. [89]
- Отказ одного мотора затрагивает один ряд (грациозная деградация).
Минусы - Максимальная сложность проводки/разъёмов и требований к питанию.
- Требуется сильная стратегия диагностики “полевых” отказов (обрывы, CAN, коррозия), что
подтверждается реальными кейсами (daisy chain break). [90]
Выбор архетектуры
Выбор рекомендуется: C (1 мотор на ряд) как целевая архитектура, потому что именно
она монетизируется рынком через функции, подтверждённые лидерами (row shutoff, turn
compensation, VRA по рядкам). Архитектура B возможна как “мост” для бюджетных серий
или зерновых агрегатов с крупными секциями. [91]
Выводы раздела - Архитектура A редко конкурентоспособна в премиум‑сегменте, потому
что не даёт ключевых функций row‑by‑row. [92]
- Архитектура C подтверждена множеством производителей и является “рыночным
стандартом” для точного высева. [93]
- Основная инженерная цена архитектуры C — питание/жгуты/разъёмы/EMC и
необходимость грамотной деградации при отказах. [90]
Открытые вопросы - Нужен ли гибрид (B для зерновых дозаторов + C для пропашных
рядков) как стратегия продуктовой линейки?
- Какую топологию распределения питания выбирать (центральный DC/DC и силовая шина
vs распределённые драйверы)?
- Допускается ли “daisy chain” по силе/данным, или нужно звездообразное подключение ради
отказоустойчивости? [17]
10. Управление нормой на ходу (алгоритмы, задержки, компенсации) (D5‑R3 часть)
Зачем VRS/VRA (подтверждённые формулировки)



Распределение нормы по зонам поля может дать потенциал “higher yield and lower
input cost” (публикация University of Wisconsin Extension по planting). [94]
Iowa State Extension отмечает VRS как инструмент: снизить затраты семян в
низкопродуктивных зонах, увеличить урожай в высокопродуктивных, уйти от “farming
on the average”. [95]
Обзоры VRS‑методов и экономических эффектов систематизируются в научных
обзорах (например MDPI 2022). [96]
Режимы управления (обязательные)
1) Ручной режим: оператор задаёт норму (семян/га или семян/м), система синхронизирует
обороты с текущей скоростью.
2) По скорости: базовая компенсация скорости для удержания нормы (в электроприводе это
“естественный” режим).
3) По карте‑предписанию: GNSS → выбор зоны → установка target rate (пример: vDrive
Prescription Control; AMAZONE site‑specific maps via ISOBUS). [97]
4) По датчикам/модели (опционально): sensor‑based VRA (аналогично vDrive Sensor Control
по SmartFirmer). [73]
Инженерная оценка динамики (R3)
Цель. Ограничить “переходную полосу” при смене нормы/включении‑выключении рядов.
Опорные данные из источников - В исследовании по поддержке VRS для пропашного
посева указаны тестовые диапазоны скорости диска высева 17.4–33.5 rpm; чем выше
скорость, тем выше требования к реакции регулятора. [14]
- Проблематика задержек/lag признана в научных работах по VRS (упоминаются алгоритмы
lag compensation; приводится пример системы с decision time 5 s, который ограничивает
эффективность). [98]
Расчёт‑эскиз (оценка, требует уточнения по вашей кинематике) - Пусть скорость
движения v = 10 км/ч (2.78 м/с).
- Если система меняет норму/отключает ряд с задержкой τ = 0.5…2.0 с (оценка), то длина
переходной зоны L = v·τ = 1.4…5.6 м.
- На границе зон карты это формирует либо недосев, либо пересев на полосе шириной
рабочей зоны конкретного рядка/секции.
Значимое влияние: τ определяется суммой (фильтрация скорости + задержка карты/TC +
задержка драйвера + инерция мотора/редуктора).
Требование (оценка для Gate): “время реакции на ступень задания” ≤ 0.5…1.0 с в режиме
VRA на типовых скоростях 8–15 км/ч (подтвердить полевыми тестами) — чтобы держать
переходную полосу ≤ 1.5…4 м.
Компенсация отключений и поворотов


Row‑by‑row shutoff и управление по TC‑SC/ISOBUS прямо декларируются для Tempo
и Optima e‑drive II (GEOCONTROL), а также для vDrive (Individual Swath Control). [99]
Turn compensation — заявленный функционал SureDrive и vDrive. [100]
Выводы раздела - VRS/VRA имеет документированный потенциал по yield/input cost в
extension и научных обзорах, но требует корректной настройки зон и динамики. [101]
- Для высокогранулярного управления (row‑by‑row) задержки становятся ключевым
параметром; lag compensation должен быть частью разработки. [67]
- Реальные серийные системы предоставляют режимы Target/Prescription/Sensor и ручной
swath — это задаёт минимальный FR‑набор. [70]
Открытые вопросы - Какая допускаемая “переходная полоса” (м) по агротребованиям на
границе зон?
- Какой внутренний период обновления скорости/позиции/команд должен быть (10 Гц? 20
Гц? — определить измерением и тестом)?
- Нужен ли функционал “dynamic tramlining”/автоматическая техколея как у Väderstad
E‑Control (для интеграции со спринтером)? [102]
Электропитание, расчёты, таблицы сравнения и экономика
11. Электропитание и генераторы + EMC/защиты (D5‑R1/R2 + T4)
Варианты напряжения шины (по источникам)


Extension‑публикация по электроприводам в плантере указывает диапазон систем 12–
48 V для electric drive options. [57]
MONOSEM демонстрирует архитектуру 56V с генератором 5.6 kW и акцентом “low
amperage”. [38]
Инженерный вывод: 24V приемлемо для умеренной мощности; 48–56V снижает токи и
потери на жгутах при росте числа рядов/мощности (это прямо заявлено Monosem как
причина выбора 56V). [103]
R1. Оценка требуемой электрической мощности и тока
Входные данные из источников - P_row (мощность на 1 высевающий аппарат) = 30…110 W
(измерения для конкретного электрифицированного аппарата). [15]
- Пример реального мониторинга/типового тока в серийной системе: vDrive — 0.4…0.9 A на
мотор при 5 mph и предупреждение по напряжению. [16]
- Пример мощности генератора для “полностью электрической” пропашной сеялки: Monosem
— 5.6 kW @ 56V. [27]
Расчёт Пусть N — число рядов, P_row — средняя мощность на рядок, η — КПД цепочки
DC/DC+драйвер+мотор (оценка 0.75…0.9).
Тогда потребная электрическая мощность: - P_total_avg ≈ N · P_row / η.
Примеры sizing (оценка с опорой на диапазон источника) - 16 рядов: P_total_avg ≈ 16 ·
(30…110) / (0.75…0.9) ≈ 0.53…2.35 kW.
- 24 ряда: ≈ 0.80…3.53 kW.
- 32 ряда: ≈ 1.06…4.70 kW.
Пиковая мощность (пуск/заклинивание). Пик зависит от стратегии драйвера (ограничение
тока) и от “hard jam”. В vDrive troubleshooting указано, что “high amp draw may indicate
jamming…”, то есть рост тока — ожидаемый паттерн. [16]
- Требование (оценка): закладывать коэффициент пикирования 2…4× к среднему
(подтвердить стендом заклинивания).
Вывод по генератору - Для шин 48–56V разумно выбирать генератор ≥ P_total_peak + запас
20–30%.
- Пример Monosem: 5.6kW на 56V как “gateway towards ultra‑precision” и возможность
добавлять моторы. [38]
R2. Падение напряжения по жгутам (с выводом 24 vs 48/56V)
Формула сопротивления проводника R = ρ·L/A (справочная формула и пояснения). [104]
Для практического расчёта сопротивления можно использовать табличные значения
“Ohms/meter” по AWG (пример таблицы сопротивлений). [105]
Расчёт‑шаблон (оценка) - Длина линии “источник → мотор” (туда‑обратно) L_loop = 10…30
м (зависит от компоновки).
- Ток на рядок при 24V: I_row = P_row / 24. При P_row = 30…110 W → I_row ≈ 1.25…4.6 A.
- При 56V: I_row ≈ 0.54…2.0 A (в ~2.3 раза ниже), что согласуется с тезисом Monosem “low
amperage”. [27]
Вывод: повышение напряжения шины (48–56V) существенно снижает потери и риск
“brown‑out” на дальних рядках, особенно при одновременных переходных процессах
(пуск/изменение нормы).
EMC/защиты (минимальный набор)


Для 12/24V как референс по помехам — ISO 7637‑2 (transients) и ISO 16750 серия по
среде/нагрузкам, чтобы формализовать испытания/иммунитет. [106]
Разъёмы/жгуты должны соответствовать “жёсткой среде”: пример
ISOBUS‑коннекторов — совместимость с ISO 11783‑2 и степени IP67/IP6K9K в
сопряжении. [107]
T4. Чек‑лист требований к генератору/электросистеме (минимум)
Параметр
Номинальная
мощность
DC‑системы
Пиковая мощность
Напряжение шины
U_min (brown‑out)
Защита от
КЗ/переполюсовки
Жгуты/разъёмы
Требование
(диапазон/критерий)
(оценка) ≥ P_total_avg + 30%
(оценка) ≥ 2–4× P_total_avg
на 1–3 с
24V (малые системы) / 48–
56V (масштабирование)
(оценка) > порога
устойчивой работы
драйвера; для 12V систем
учесть порог “<12V
вызывает проблемы”
Обязательна
IP‑уровень и температурный
диапазон как минимум
уровня ISOBUS‑коннекторов
Комментарий/как проверить
Расчёт R1 + стендовая верификация
токов/нагрузки [108]
Проверка “jam test” и переходы нормы;
логирование тока/напряжения [16]
Monosem 56V/5.6kW — пример
архитектуры “low amperage” [12]
Зафиксировать требования по
деградации; тест просадок [16]
Реализовать на уровне
PDU/предохранителей/электроники
(методика — DV‑тест)
Пример спецификации: IP67/IP6K9K,
−40…+125°C [77]
Выводы раздела - Переход на электропривод требует формального проектирования
энергетики: для “row‑by‑row” легко выйти на кВт‑уровень нагрузки (R1). [109]
- Высоковольтная шина (48–56V) снижает токи и падения напряжения; Monosem
демонстрирует 56V/5.6kW как рабочую промышленную реализацию. [38]
- Низкое напряжение и обрывы коммуникаций — практические причины отказов/деградации,
подтверждённые руководствами по эксплуатации (vDrive). [16]
Открытые вопросы - Какой источник энергии предпочтителен для вашей линейки:
генератор на сеялке vs бортсеть трактора vs гидро‑генератор?
- Требуется ли отдельная силовая сеть для приводов (PDU) и отдельная — для
электроники/ISOBUS, чтобы снизить помехи?
- Какая максимальная длина жгута и допустимая масса проводки для целевых моделей?
12. Упрощение/удешевление конструкции: карта “убираем/добавляем” (T2 + D8‑часть)
T2. “Убираем/добавляем” (конструктив)
Убираем (если электропривод
замещает функцию)
Цепи/звёздочки/часть
валов/муфт в приводе
дозаторов (особенно при
архитектуре C)
Добавляем
Мотор‑редукторы на
ряд/секцию; драйверы;
контроллер; CAN/ISOBUS;
жгуты/разъёмы; защиты
Гидромоторы/часть
гидрошлангов/распределителе
й привода высева (если раньше
был гидропривод)
Генератор/альтернатор/DC‑DC
, PDU
Механические узлы настройки
нормы (частично)
HMI/терминал/ПО,
калибровочные процедуры
Комментарий по эффекту
В vDrive прямо заявлено
“replaces mechanical drive
system” (но это требует
конструктивной
переработки). [110]
Гидравлика имеет риски
контаминации/деградации
; замещение снижает
гидрориски, но повышает
требования к
электросистеме. [111]
AMAZONE:
калибровка/настройка
“touch of a button”, из
кабины. [3]
Выводы раздела - Упрощение реально достигается только при архитектуре C, когда
механическая кинематика внутри рядка минимизируется. [112]
- “Убираем” механические проблемы, но “добавляем” электрические — требования к
IP/EMC/питанию становятся критическими. [113]
- Для зерновых систем электропривод дозатора может убирать часть
настроечных/передаточных узлов, но не обязательно всю механику (зависит от компоновки).
[3]
Открытые вопросы - Какие узлы текущей модели реально можно исключить без ухудшения
сервисопригодности?
- Какой “уровень удаляемости” гидравлики допустим (если она нужна ещё для
вентилятора/других функций)?
- Как изменится масса и компоновка (жгуты/генератор/преобразователи)?
13. Экономика: BOM + сборка + TCO + сценарии best/base/worst (D8)
Составляющие экономики (структура модели)
CAPEX (BOM + сборка)
- Мотор‑модули (N рядов или N секций) + драйверы + контроллер/шина + проводка/разъёмы
+ генератор/преобразователь.
Примеры “видимых” цен компонентов на рынке (как ориентиры, не как норматив):
- vDrive Motor Kit: $475 (розничный магазин). [114]
- SureDrive Motor Assembly: $650 (розничный магазин). [24]
- Graham Hydraulic Alternator 200A: $2,500 (как пример стоимости источника питания для
больших плантеров). [115]
OPEX (сервис/простои)
- Снижение обслуживания цепных приводов (если они исключены) — заявляется как
“maintenance‑free” для vDrive и SureDrive в коммерческих описаниях. [116]
- Риск простоев из‑за электрических отказов (жгуты/коррозия/низкое напряжение)
компенсируется диагностикой и модульной заменой; однако в серийных системах указано,
что обрыв daisy chain требует устранения до восстановления функциональности. [90]
Эффект от агро‑результата/экономии материала
- Tempo заявляет снижение input costs на 5–10% при GPS‑контролируемом row shut‑off и
устранении overlaps. [19]
- Kverneland GEOCONTROL описывается как устранение overlaps и skips (качество посева и
расход). [21]
Сценарный анализ (шаблон, числа — частично “оценка”)
Базовый сценарий (Base): 16‑рядная пропашная, архитектура C.
- Потребная мощность по R1: ~0.5…2.35 kW (avg) + пикирование (оценка 2–4×). [108]
- Экономия материала: 5–10% от seed/fert при наличии перекрытий (если применимо по
агрофону) — по заявлению Tempo. [19]
Best: поля сложной формы (высокие overlaps), высокий ценник семян/удобрений, активное
использование VRA/TC‑SC → быстрая окупаемость за счёт экономии и качества. (Эффект
overlaps на прибыльность обсуждается и в научных работах по ASC/section control). [117]
Worst: простые прямоугольные поля, нет VRA/TC‑SC, низкий ценник семян, слабый
сервис/электроподготовка → окупаемость плохая, риск недовольства из‑за электрических
отказов/просадок.
Какие данные нужны для точного TCO




Фактические перекрытия (%) на полях клиентов (из as‑applied/coverage данных).
Стоимость семян/удобрений (руб/га) и доля, на которую влияет row shutoff.
Реальная стоимость обслуживания текущих механических/гидравлических приводов
(часы, запчасти, простой).
Гарантийная статистика по электромодулям на аналогичных продуктах (если есть
пилоты).
Выводы раздела - Экономика электропривода “живёт” в связке с функциями точного
земледелия (row shutoff, VRA, turn compensation), а не просто как замена мотора. [65]
- На рынке видны кВт‑уровня энергетические архитектуры (Monosem 5.6 kW @56V), поэтому
генератор/питание должны рассматриваться как полноценный подсистемный продукт. [38]
- Публичные цены компонентов (розничные) показывают, что “железо” на рядок —
значимый CAPEX; без агро‑эффекта окупаемость может не сложиться. [118]
Открытые вопросы - Какой целевой “payback period” требуется продукт‑стратегией (1 сезон
/ 2 сезона / 3+)?
- Включаем ли генератор в базовую комплектацию или делаем опцией (с учётом размеров
сеялок)?
- Как будет считаться эффект — только экономия семян/удобрений или также снижение
потерь урожая от двойников/пересева?
14. Надёжность: FMEA/матрица рисков + what‑if (D6 + W1–W5 + T3/T5)
T3. Матрица рисков (вероятность × влияние) + меры + тест
Шкала: P (1–5), I (1–5), RPN = P×I.
Риск
W1 Просадка
напряжения /
перегруз генератора
→ деградация
моторов
W2 Отказ датчика
скорости/GNSS
W3 Заклинивание
дозатора / мусор
W4 Обрыв
кабеля/коррозия
разъёма
W5 Перегрев
драйвера/мотора
P I Меры снижения
4 5 Шина 48–56V для больших
систем; ограничение тока
драйвером; мониторинг U и
логика деградации; U_min
формализовать (пример: vDrive
предупреждает <12V) [119]
3 4 Резервирование источника
скорости; fallback на “manual
target”; аварийная фиксированная
норма
3 5 Детекция по
току/commanded‑actual;
ограничение тока; сообщение
оператору; изоляция одного рядка
(архитектура C)
4 4 Разъёмы уровня IP67/IP6K9K;
диагностика CAN; модульная
замена; уход от daisy chain по
критичным линиям
3 4 Термомониторинг; дерейтинг;
теплоотвод; размещение вне
горячих зон
Тест/валидация
DV: профиль просадок и
нагрузок (ISO‑референс);
PV: полевые тесты при
включении всех
рядов/переходах нормы
[120]
DV: отключение датчика и
проверка перехода в safe
mode; PV: полевой
сценарий
DV: stand jam test; PV:
реальные загрязнения
(семена/удобрения) [16]
DV: salt‑spray/коррозия
(ISO 16750‑5 референс);
PV: сезонные испытания
[121]
DV: термоциклы; PV:
полевые тесты в
жару/пыль [122]
T5. Типовые отказы и диагностика (симптом → причина → проверка → поле →
ремонт)
Симптом
Рядок “не
сеет”,
фактические
rpm 0
Вероятная
причина
Обрыв
питания/разъёма;
отказ мотора;
daisy chain break
Высокий ток
мотора,
падение
стабильности
Заклинивание;
неправильная
настройка диска
Массовая
деградация
по рядам
Просадка
питания/перегруз
Проверка
Диагностика
статуса узла;
измерение
Supply;
проверка CAN
(пример:
vDrive
diagnose
colors, erratic
blink = no
CAN) [81]
Сравнить токи
между
рядками;
manual test
пороги (amp
variation) [81]
Проверить
напряжение
шины;
нагрузку
генератора
Временное решение
в поле
Отключить рядок,
продолжить посев с
компенсацией;
перейти в manual
mode
Ремонт
Замена модуля
мотора/жгута
Остановить рядок,
очистить
дозатор/диск
Ремонт/замена
дозатора/мотора
Снизить
скорость/отключить
часть рядов (если
допустимо)
Увеличить
мощность
генератора/шину
(48–56V) [123]
Надёжность: сравнение классов отказов (механика vs гидро vs электро)


Гидравлика: ухудшение характеристик при наличии износных частиц/пыли в
рабочей жидкости подтверждено экспериментально для насосов/клапанов/моторов.
[61]
Электро: характерные проблемы — низкое питание/обрыв CAN/жгута, что прямо
описано в эксплуатационной документации (vDrive). [81]
Выводы раздела - Архитектура C обеспечивает наилучшую отказоустойчивость по
агрорезультату: отказ одного мотора = потеря одного рядка, а не всей машины. [92]
- Основной риск электропривода — “электрическая инфраструктура”: питание + жгуты +
разъёмы + CAN. Это подтверждается как руководствами (daisy chain), так и требованиями к
IP‑разъёмам. [124]
- Для гидропривода ключевой риск — деградация из‑за загрязнений/износа
гидрокомпонентов. [61]
Открытые вопросы - Требуется ли физическое резервирование CAN‑линии для рядных
модулей (dual CAN) или достаточно корректной топологии?
- Какая политика деградации приемлема (терять рядок без остановки vs останов всей
секции)?
- Какой ресурс (моточасы/га) является целевым для моторов и редукторов в гарантийный
период?
15. План валидации/испытаний (DV/PV) + критерии приёмки + Gate Criteria (D7)
DV (Design Verification) — стенд/лаборатория
1) Электрические профили: просадки/перенапряжения/иммунитет
- Методика: профили по выбранной внутренней спецификации с опорой на ISO 7637‑2/ISO
16750 как референсы. [80]
- Метрика: U_min, U_recovery, отсутствие самопроизвольных отключений, корректная
деградация.
- Критерий: при U_min система должна либо сохранять управление, либо переходить в
defined safe mode (Pass/Fail).
2) IP/пыль/вода
- Методика: IEC 60529 / ISO 20653 (в зависимости от выбранной базы) + проверка разъёмов в
сопряжении. [125]
- Метрика: отсутствие отказов/коррозии контактов, сохранение связи CAN.
3) Вибрации/удары/термоциклы/химия
- Методика: ISO 16750‑3 (mechanical loads), ISO 16750‑5 (chemical loads). [122]
- Метрика: отсутствие деградации по току/температуре, сохранение герметичности.
4) Функциональные стенд‑тесты высева
- “Manual test / calibration‑аналог” с логированием commanded/actual rpm, токов и напряжения
(по аналогии с vDrive manual test критериями). [81]
- Критерий: разброс тока по рядкам, расхождение rpm, и т.п. — в пределах спецификации.
PV (Product Validation) — полевые испытания




Точность нормы и равномерность (по культурам/скоростям, включая worst‑case)
VRA по картам (переходы зон; измерение длины переходной полосы)
Row/section shutoff (overlap/gap площадь)
Наработка/ресурс (моточасы/га; с накоплением статистики отказов)
Gate Criteria (Pass/Fail) — для решения “в НИОКР → серия”
(Диапазоны частично “оценка”, если не найдены прямые нормативы в источниках;
подтверждать DV/PV.)
1) Точность нормы (уст.): ±(2…5)% по целевым культурам (оценка; подтверждать
измерением расхода/seed count).
2) Точность на переходе: переходная полоса ≤ 1.5…4 м при 8–15 км/ч (оценка; вывести из
теста и требований агронома).
3) Время реакции: ≤ 0.5…1.0 с на ступень задания (оценка; обоснование через lag эффекты).
[98]
4) Работа при U_min: система сохраняет управление или корректно деградирует; “потеря
CAN/цепочки” должна диагностироваться и локализоваться, а не приводить к необъяснимому
“drop”. (Сама проблема daisy chain отражена в серийной документации — значит, тест
обязателен.) [17]
5) Время замены модуля: мотор/драйвер ≤ 15–30 минут в поле (оценка; задаётся сервисом).
6) Снижение механических узлов: подтверждённое удаление X% компонентов привода
высева/настройки (сверка по T2).
Выводы раздела - План DV/PV должен быть “электро‑ориентированным”:
питание/коммуникации/герметизация столь же критичны, как и агрономическая метрика.
[126]
- Gate Criteria должны включать U_min и поведение при daisy‑chain/обрывах, потому что это
реальные причины потери работоспособности серийных систем. [81]
- Для переходных процессов VRA требуется измерять лаг в метрах, а не только “секунды”,
поскольку агрорезультат привязан к расстоянию. [127]
Открытые вопросы - Какие метрики качества посева будут основными в ваших испытаниях
(сингулярность, spacing COV, пропуски/двойники, фактический расход)?
- Какой эталон измерения фактической нормы применяем (оптические датчики, взвешивание,
seed count)?
- Нужны ли ускоренные ресурсные испытания (HALT/HASS‑подобные) для выявления
слабых мест жгутов?
Рекомендации по внедрению, MVP и приложения
16. Рекомендации по внедрению (MVP → прототип → пилот → серия) (D8/D9)
Рекомендуемая архитектура
Рекомендована архитектура C (1 мотор на ряд) для пропашных и A/B (на
дозатор/секцию) как бюджетная/зерновая ступень, потому что именно C обеспечивает
функции, подтверждённые лидерами как коммерчески важные (row shutoff, turn compensation,
VRA row‑level). [89]
Минимальный MVP (для пилота)
MVP‑1: 8‑ или 12‑рядная конфигурация (арх. C), без sensor‑VRA, но с:
- ручной target rate + speed compensation;
- VRA по карте (ISOBUS TC‑GEO/или собственный контроллер);
- авто row shutoff по границе/покрытию;
- диагностика: ток/напряжение/comm/заклинивание;
- базовая стратегия деградации при U_min и при потере датчика скорости.
Критичные компоненты и требования к ним




Источник питания/генератор: sizing по R1 с запасом; рассмотреть 48–56V при ≥16
рядов (пример Monosem 56V/5.6 kW). [128]
Мотор‑редуктор: ресурс, герметизация, температурный диапазон, контроль
тока/скорости.
Драйвер: токовые ограничения (jam), тепловая защита, EMC‑устойчивость.
Разъёмы: уровень ISOBUS‑класса по герметичности и температуре (пример
IP67/IP6K9K, −40…+125°C). [84]
Дорожная карта
1) 0–3 мес: сбор базовых данных (момент/мощность дозатора, жгуты, U_min); разработка
SRS и макета электросхемы; выбор напряжения шины.
2) 3–6 мес: стендовый прототип 4‑рядного модуля (арх. C) + DV‑тесты
питания/заклинивания/диагностики.
3) 6–12 мес: пилот 8–12 рядов на 1–2 хозяйствах; PV‑тесты по картам и отключениям.
4) 12–18 мес: серийная подготовка (унификация жгутов, сервисные комплекты, обучение
дилеров).
Выводы раздела - MVP должен быть “функционально ценностным”: row shutoff + VRA +
диагностика, иначе продукт не оправдает CAPEX. [129]
- Силовая архитектура (24 vs 48–56V) — ключевой выбор, влияющий на проводку, стоимости
и надёжность. [130]
- Прототипирование без стенда заклинивания/просадок приведёт к провалу в поле (типовые
причины проблем описаны в документации vDrive). [81]
Открытые вопросы - Какая целевая “комплектация питания” будет маржинально
приемлема рынку?
- Кто будет выполнять сервис в поле (дилер/хозяйство) и какие модульные запчасти должны
быть на складе?
- Требуется ли совместимость с существующими ISOBUS‑терминалами или делаем
собственный HMI как MVP‑ускоритель? [131]
17. Приложения (термины, чек‑листы, перечни) (D9)
Терминология



ISOBUS (ISO 11783): стандарт сетевого обмена данных между трактором и
прицепным/навесным оборудованием (референсы: ISO 11783‑2 и вводный материал у
CSS Electronics; AEF описывает функциональности и тестирование/сертификацию).
[132]
TC‑SC / TC‑GEO: функциональности Task Controller для секционного контроля и
геопривязанных заданий (используются в системах Monosem, Väderstad, Kverneland по
описаниям). [133]
Row shutoff: отключение рядков для устранения overlaps. [134]
Чек‑лист вопросов к производству/сервису (сокращённо)



Какие операции обслуживания исчезают (цепи/муфты) и какие появляются
(разъёмы/жгуты/диагностика)? [135]
Какие типовые полевые повреждения жгутов ожидаем (камни/грязь/коррозия) и какие
меры защиты применим (IP‑разъёмы/трассировка)? [136]
Нужен ли сервисный “manual test” перед сезоном как обязательная процедура (в
vDrive это прямо рекомендуется для новых установок и начала сезона). [17]
Перечень датчиков/узлов (минимальный)

GNSS/скорость; энкодер/датчик скорости дозатора; датчик тока/напряжения;
температура драйвера; CAN‑диагностика; датчики потока семян (опционально).
Примеры контроля валов/потоков/нормы и телеметрии приведены в УСКВ (как
пример продукта мониторинга). [46]
Таблицы сравнения приводов
T1. Сравнение приводов (механика/вариатор vs гидропривод vs электропривод)
Шкала 1–5: 1 — плохо/ограничено; 5 — лучшее. Оценка является инженерной и привязана к
подтверждённым возможностям (источники рядом). “Deal‑breakers” выделены.
Критерий
Точность нормы (уст.)
Динамика (время
реакции)
Диапазон
регулирования “на
ходу”
VRA/карты/ISOBUS
интеграция
Row shutoff / section
control
Turn compensation
Механика/вариатор Гидропривод
3
4
2
3
Диагностика “per row”
2–3
Электропривод
5
5
2
4
5
2
3–4
5 [137]
2–3 (обычно через
муфты) [59]
1 (deal‑breaker для
точного row‑level)
1–2
3–4
5 (подтверждено
лидерами) [138]
5 [139]
Отказоустойчивость
2–3
3
Обслуживание
2–3
3
5 (низкие)
4
Риски EMC/питания
2
5 (пример vDrive
diagnostics) [16]
4–5 (арх. C: один ряд)
[92]
4 (меньше механики, но
больше электрики) [135]
2–3 (deal‑breaker без
грамотного питания)
[140]
Deal‑breakers (условия провала по T1) - Требуется row‑by‑row shutoff и turn compensation →
архитектура A/B/механика не годятся, нужен электропривод уровня C. [86]
- Нет стабильного питания/сервиса или высокий риск U_min → электропривод без
проработки энергетики будет проваливаться (см. vDrive supply voltage). [141]
Список источников (активные ссылки через цитаты, дата доступа
2026‑02‑20)
Ключевые первичные и технические источники, использованные в документе: - Väderstad
Tempo (электропривод каждого рядка, GPS row shut‑off, 5–10% input cost reduction). [19]
- Väderstad Tempo (row‑by‑row shutoff через GPS и ISOBUS Task Controller). [20]
- Kverneland Optima V (e‑drive II, ISOBUS, GEOCONTROL/GEOSEED, “all electric driven”).
[21]
- Precision Planting vDrive (variable rate, row‑by‑row swath control, curves). [22]
- Precision Planting vDrive Operator’s Guide (диагностика: 0.4–0.9A, Supply<12V, daisy chain
break и т.д.). [142]
- Ag Leader SureDrive (функции: row section control, variable rate, turn compensation). [23]
- Kinze 4905 planter (Blue Drive electric drive, row shutoffs, speed up to 19 km/h). [25]
- Monosem ValoTERRA (56V, 5.6kW, no batteries). [27]
- Monosem ValoTerra planter (Smart Motors, TC‑SC, ISOBUS). [28]
- AMAZONE electric metering drive (регулировка из кабины, calibration button, ISOBUS
карты). [3]
- HORSCH AirVac/AirSpeed (электропривод как стандарт, single‑row shut‑off, SectionControl,
VariableRate). [143]
- Электрическая мощность на рядок 30–110W (научная публикация). [15]
- ACES: Electric Drives for Seed Metering on Row Crop Planters (типы приводов, 12–48V,
важные замечания). [57]
- ISOBUS/ISO 11783 вводный материал CSS Electronics и ISO 11783‑2 (физический уровень).
[144]
- ISOBUS connectors ISO 11783‑2 (Erich Jaeger; спецификации/наличие IBBC/IBIC). [145]
- Спецификация ISOBUS connectors (Amphenol‑Tuchel/Mouser: IP67/IP6K9K, −40…+125°C и
др.). [77]
- ISO 16750‑3/‑5 и ISO 20653/IEC 60529 (референсы для испытаний и IP). [146]
- Российские источники: Ростсельмаш (описание функций контроля/управления
нормой/секциями), “Кузбасс” (ООО Агро) и документация; “Электросид” (Graham/УСКВ);
АгроКараван FreeSelect; Агроштурман/Геомир. [147]
[1] [110] [112] [116] [135] https://www.andrewsagsupply.com/products/precision-planting-730050vdrive-motor-kit-k2a
https://www.andrewsagsupply.com/products/precision-planting-730050-vdrive-motor-kit-k2a
[2] [4] [5] [8] [9] [10] [19] [65] [69] [74] [86] [88] [89] [91] [92] [93] [129] [134] [138]
https://www.vaderstad.com/en/planting/tempo-planter/the-tempo-planter-highest-recision-in-alldimensions
https://www.vaderstad.com/en/planting/tempo-planter/the-tempo-planter-highest-recision-in-alldimensions
[3] [55] [137] https://amazone.net/en/products-digital-solutions/agriculturaltechnology/seeding/pneumatic-seed-drills/electric-metering-drive-ready-for-precision-farming-479616
https://amazone.net/en/products-digital-solutions/agricultural-technology/seeding/pneumatic-seeddrills/electric-metering-drive-ready-for-precision-farming--479616
[6] [63] https://www.agrocaravan.ru/vozmozhnosti-sistemy-freeselect
https://www.agrocaravan.ru/vozmozhnosti-sistemy-freeselect
[7] [16] [17] [66] [70] [73] [81] [82] [90] [97] [119] [124] [126] [141] [142]
https://docs.precisionplanting.com/2020/operators_guide/vdrive/
https://docs.precisionplanting.com/2020/operators_guide/vdrive/
[11] [57] [62] [130] https://www.aces.edu/blog/topics/farming/electric-drives-for-seed-metering-onrow-crop-planters/
https://www.aces.edu/blog/topics/farming/electric-drives-for-seed-metering-on-row-crop-planters/
[12] [27] [38] [123] [128] https://www.monosem.com/la-selection-valoterra-2/
https://www.monosem.com/la-selection-valoterra-2/
[13] [18] https://www.horsch.com/en/products/planting/maestro/maestro-sv-sx
https://www.horsch.com/en/products/planting/maestro/maestro-sv-sx
[14] https://link.springer.com/article/10.1007/s11119-019-09685-3
https://link.springer.com/article/10.1007/s11119-019-09685-3
[15] [108] [109] https://link.springer.com/article/10.3103/S1068367423040171
https://link.springer.com/article/10.3103/S1068367423040171
[20] [87] [99] https://www.vaderstad.com/en/planting/tempo-planter/the-tempo-planter-takeprecision-to-a-new-level
https://www.vaderstad.com/en/planting/tempo-planter/the-tempo-planter-take-precision-to-a-newlevel
[21] [37] https://ien.kverneland.com/seeders/pneumatic-precision-drills/optima-v
https://ien.kverneland.com/seeders/pneumatic-precision-drills/optima-v
[22] [68] [139] https://www.precisionplanting.com/products/planters/vdrive
https://www.precisionplanting.com/products/planters/vdrive
[23] [100] https://www.agleader.com/suredrive/
https://www.agleader.com/suredrive/
[24] https://www.andrewsagsupply.com/products/ag-leader-suredrive-4004758
https://www.andrewsagsupply.com/products/ag-leader-suredrive-4004758
[25] https://www.kinze-europe.com/4905-planter/
https://www.kinze-europe.com/4905-planter/
[26] https://www.kinze.com/planter-performance/meters/true-speed-meter/
https://www.kinze.com/planter-performance/meters/true-speed-meter/
[28] [133] https://www.monosem.com/precision-planters/single-seed-planter/pneumaticplanter/electric-planter/valoterra/
https://www.monosem.com/precision-planters/single-seed-planter/pneumatic-planter/electricplanter/valoterra/
[29] https://www.newyorker.com/cartoon/a61727
https://www.newyorker.com/cartoon/a61727
[30] [143] https://www.horsch.com/en/products/single-grain-seed-drills/maestro/airvac-andairspeed-metering-devices
https://www.horsch.com/en/products/single-grain-seed-drills/maestro/airvac-and-airspeed-meteringdevices
[31] https://cdn.horsch.com/celum/7705_original.pdf
https://cdn.horsch.com/celum/7705_original.pdf
[32] [36] https://wsj.com/buyside/content-images/e3c7478f-dfa4-45b4-8eee-db125a227c09
https://wsj.com/buyside/content-images/e3c7478f-dfa4-45b4-8eee-db125a227c09
[33] https://www.agrotechrussia.ru/245.html
https://www.agrotechrussia.ru/245.html
[34] https://arstechnica.com/civis/attachments/0ffdf8c6-e0f9-4acb-b917-42711a9d91eb-png.51358/
https://arstechnica.com/civis/attachments/0ffdf8c6-e0f9-4acb-b917-42711a9d91eb-png.51358/
[35] https://www.bonappetit.com/story/best-vacuum-sealers
https://www.bonappetit.com/story/best-vacuum-sealers
[39] [56] [71] [72] https://www.aefonline.org/fileadmin/user_upload/Content/pdfs/AEF_handfan_EN.pdf
https://www.aef-online.org/fileadmin/user_upload/Content/pdfs/AEF_handfan_EN.pdf
[40] [147] https://rostselmash.com/products/posevnaya-tekhnika/
https://rostselmash.com/products/posevnaya-tekhnika/
[41] https://spb.rostselmash.com/products/posevnaya-tekhnika/posevnoy-kompleks-sh-sc/
https://spb.rostselmash.com/products/posevnaya-tekhnika/posevnoy-kompleks-sh-sc/
[42] [54] https://agrokem.ru/posevnoj-kompleks-kuzbass/
https://agrokem.ru/posevnoj-kompleks-kuzbass/
[43] https://svetich.info/absolyutnyj-kontrol-i-tochnyj-uchyot/
https://svetich.info/absolyutnyj-kontrol-i-tochnyj-uchyot/
[44] [53] [75] https://electroseed.ru/graham
https://electroseed.ru/graham
[45] https://companies.rbc.ru/id/1206100001854-obschestvo-s-ogranichennoj-otvetstvennostyuelektrosid/
https://companies.rbc.ru/id/1206100001854-obschestvo-s-ogranichennoj-otvetstvennostyuelektrosid/
[46] [52] https://project10137081.tilda.ws/uskv-0726
https://project10137081.tilda.ws/uskv-0726
[47] https://www.rusprofile.ru/id/1206100001854
https://www.rusprofile.ru/id/1206100001854
[48] https://agrosturman.ru/cases/tpost/orfkdfjs31-sistema-kontrolya-dvizheniya-semyan
https://agrosturman.ru/cases/tpost/orfkdfjs31-sistema-kontrolya-dvizheniya-semyan
[49] https://xn--e1alid.xn--p1ai/journal/publication/geomir-i-agroshturman-vnedrili-sistemukontrolya-dvizheniya-semyan-v-rusagro
https://xn--e1alid.xn--p1ai/journal/publication/geomir-i-agroshturman-vnedrili-sistemu-kontrolyadvizheniya-semyan-v-rusagro
[50] https://www.remsintez.com/product/seyalka-pryamogo-poseva-atriya/
https://www.remsintez.com/product/seyalka-pryamogo-poseva-atriya/
[51] https://www.remsintez.com/product/sejalka-universalnaja-tochnogo-vyseva-atrija-16-al-beztukovoj-sistemy/
https://www.remsintez.com/product/sejalka-universalnaja-tochnogo-vyseva-atrija-16-al-beztukovoj-sistemy/
[58] https://portal.agleader.com/community/s/topic/0TO5G000000680lWAA/hydraulicdrive?language=en_US
https://portal.agleader.com/community/s/topic/0TO5G000000680lWAA/hydraulicdrive?language=en_US
[59] https://www.agleader.com/surestop/
https://www.agleader.com/surestop/
[60] https://www.newhollandrochester.com/wp-content/uploads/2017/01/Kinze-3800-3800-SDSMechanical-Metering-with-Hydraulic-Drive-Serial-755299-and-on-M0219.pdf
https://www.newhollandrochester.com/wp-content/uploads/2017/01/Kinze-3800-3800-SDSMechanical-Metering-with-Hydraulic-Drive-Serial-755299-and-on-M0219.pdf
[61] [111] https://www.mdpi.com/2076-3417/13/13/7777
https://www.mdpi.com/2076-3417/13/13/7777
[64] [78] [83] [122] [146]
https://cdn.standards.iteh.ai/samples/77579/c438a2f8976e4088873fb2b6b918a821/ISO-16750-32023.pdf
https://cdn.standards.iteh.ai/samples/77579/c438a2f8976e4088873fb2b6b918a821/ISO-16750-32023.pdf
[67] [98] [127] https://www.sciencedirect.com/science/article/pii/S0168169924011438
https://www.sciencedirect.com/science/article/pii/S0168169924011438
[76] [125] https://webstore.iec.ch/en/publication/2452
https://webstore.iec.ch/en/publication/2452
[77] [84] [107] [121] [136] https://www.mouser.com/new/amphenol/amphenol-tuchel-isobusconnectors/
https://www.mouser.com/new/amphenol/amphenol-tuchel-isobus-connectors/
[79] https://cdn.standards.iteh.ai/samples/77581/bb345d69bb0c406080b5d74ddc01f286/ISO-167505-2023.pdf
https://cdn.standards.iteh.ai/samples/77581/bb345d69bb0c406080b5d74ddc01f286/ISO-16750-52023.pdf
[80] [85] [106] [120] [140] https://www.iso.org/standard/50925.html
https://www.iso.org/standard/50925.html
[94] [101] https://cropsandsoils.extension.wisc.edu/articles/precision-agriculture-101-planting/
https://cropsandsoils.extension.wisc.edu/articles/precision-agriculture-101-planting/
[95] https://crops.extension.iastate.edu/post/variable-rate-seeding-it-right-you
https://crops.extension.iastate.edu/post/variable-rate-seeding-it-right-you
[96] https://www.mdpi.com/2077-0472/12/2/305
https://www.mdpi.com/2077-0472/12/2/305
[102] https://www.vaderstad.com/en/about-us/news/news-archive/2025/international/introducingisobus-dynamic-tramlining-for-tempo-and-proceed
https://www.vaderstad.com/en/about-us/news/news-archive/2025/international/introducing-isobusdynamic-tramlining-for-tempo-and-proceed
[103] https://pdf.agriexpo.online/pdf/monosem-landmaschinen-gmbh/valoterra/169757-52576.html
https://pdf.agriexpo.online/pdf/monosem-landmaschinen-gmbh/valoterra/169757-52576.html
[104] https://www.engineeringtoolbox.com/resistivity-conductivity-d_418.html
https://www.engineeringtoolbox.com/resistivity-conductivity-d_418.html
[105] https://www.devicecraft.com/ApplicationNotes/WireResistanceTable.pdf
https://www.devicecraft.com/ApplicationNotes/WireResistanceTable.pdf
[113] https://cdn.standards.iteh.ai/samples/58048/09fb64881dab428aad647174d8c1f8ce/ISO-206532013.pdf
https://cdn.standards.iteh.ai/samples/58048/09fb64881dab428aad647174d8c1f8ce/ISO-206532013.pdf
[114] [118] https://shop.agtechnologies.com/products/vdrive-motor-kit
https://shop.agtechnologies.com/products/vdrive-motor-kit
[115] https://agtogo.com/products/graham-hydraulic-alternator-200-amp
https://agtogo.com/products/graham-hydraulic-alternator-200-amp
[117] https://link.springer.com/article/10.1007/s11119-015-9404-y
https://link.springer.com/article/10.1007/s11119-015-9404-y
[131] https://www.vaderstad.com/us-en/e-services/e-control
https://www.vaderstad.com/us-en/e-services/e-control
[132] https://cdn.standards.iteh.ai/samples/71171/e694c0d3b38a4f8f985ff0bb117ed282/ISO-117832-2019.pdf
https://cdn.standards.iteh.ai/samples/71171/e694c0d3b38a4f8f985ff0bb117ed282/ISO-11783-22019.pdf
[144] https://www.csselectronics.com/pages/isobus-introduction-tutorial-iso-11783
https://www.csselectronics.com/pages/isobus-introduction-tutorial-iso-11783
[145] https://www.erich-jaeger.com/en/products/standards/iso-11783-2
https://www.erich-jaeger.com/en/products/standards/iso-11783-2
