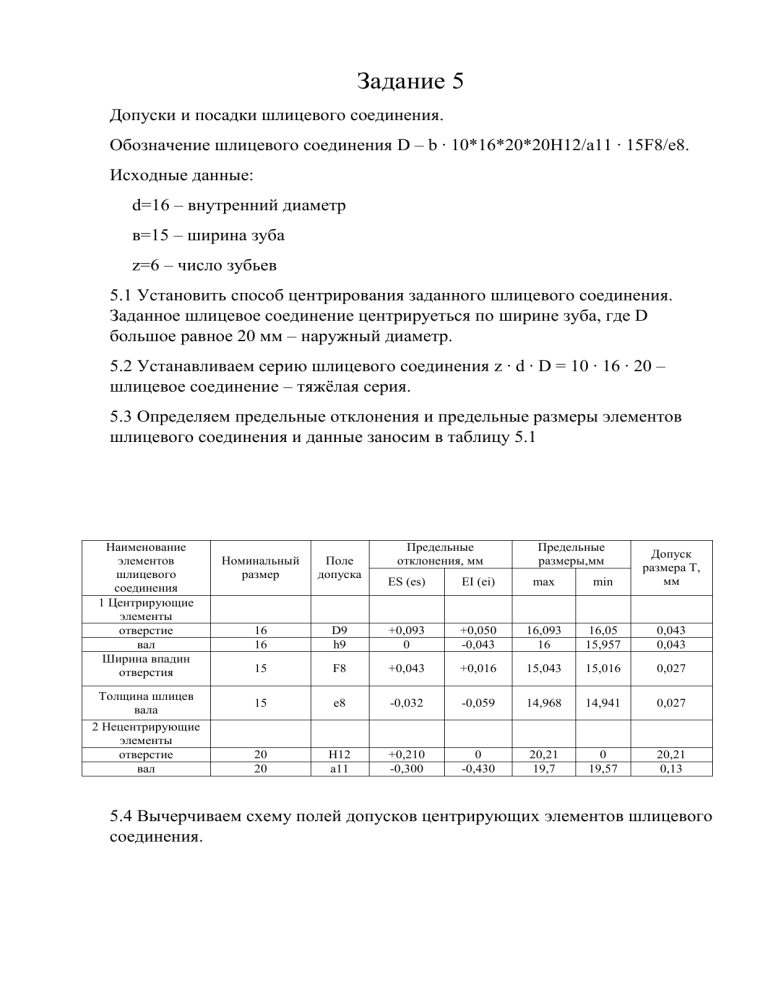

Задание 5
Допуски и посадки шлицевого соединения.
Обозначение шлицевого соединения D – b ∙ 10*16*20*20H12/a11 ∙ 15F8/e8.
Исходные данные:
d=16 – внутренний диаметр
в=15 – ширина зуба
z=6 – число зубьев
5.1 Установить способ центрирования заданного шлицевого соединения.
Заданное шлицевое соединение центрируеться по ширине зуба, где D
большое равное 20 мм – наружный диаметр.
5.2 Устанавливаем серию шлицевого соединения z ∙ d ∙ D = 10 ∙ 16 ∙ 20 –
шлицевое соединение – тяжёлая серия.
5.3 Определяем предельные отклонения и предельные размеры элементов
шлицевого соединения и данные заносим в таблицу 5.1
Наименование
элементов
шлицевого
соединения
1 Центрирующие
элементы
отверстие
вал
Ширина впадин
отверстия
Толщина шлицев
вала
2 Нецентрирующие
элементы
отверстие
вал
Предельные
отклонения, мм
Предельные
размеры,мм
ES (es)
EI (ei)
max
min
Допуск
размера T,
мм
D9
h9
+0,093
0
+0,050
-0,043
16,093
16
16,05
15,957
0,043
0,043
15
F8
+0,043
+0,016
15,043
15,016
0,027
15
e8
-0,032
-0,059
14,968
14,941
0,027
20
20
H12
a11
+0,210
-0,300
0
-0,430
20,21
19,7
0
19,57
20,21
0,13
Номинальный
размер
Поле
допуска
16
16
5.4 Вычерчиваем схему полей допусков центрирующих элементов шлицевого
соединения.
