Рабочий лист по теме «Электрическая цепь»

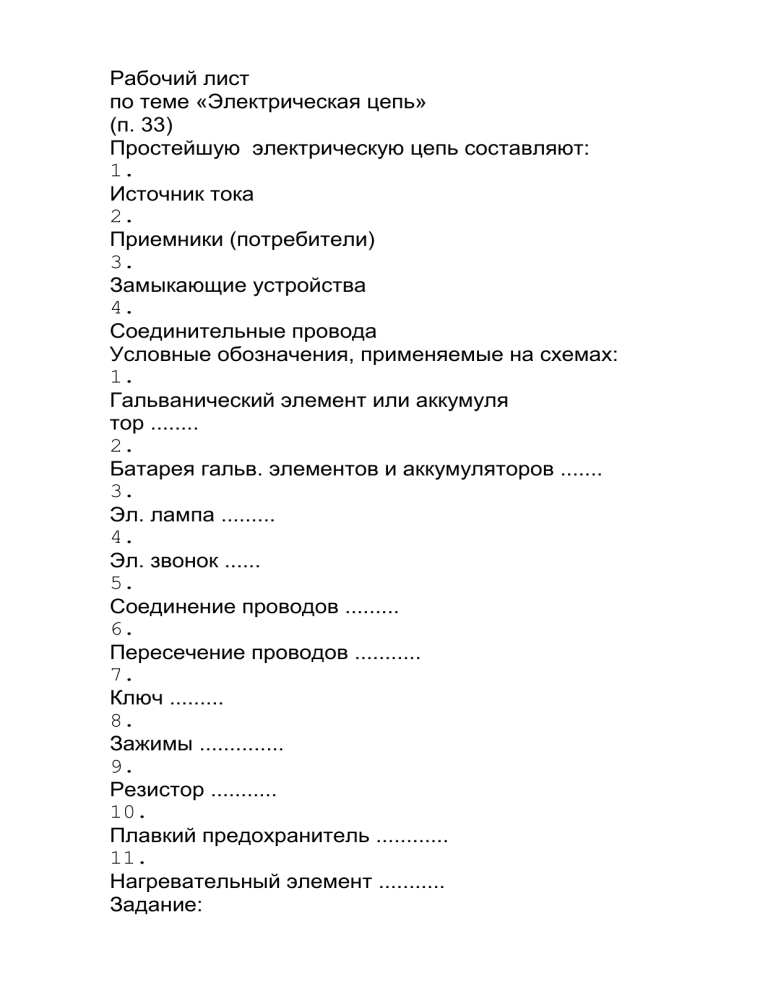

Рабочий лист
по теме «Электрическая цепь»
(п. 33)
Простейшую электрическую цепь составляют:
1.
Источник тока
2.
Приемники (потребители)
3.
Замыкающие устройства
4.
Соединительные провода
Условные обозначения, применяемые на схемах:
1.
Гальванический элемент или аккумуля
тор ........
2.
Батарея гальв. элементов и аккумуляторов .......
3.
Эл. лампа .........
4.
Эл. звонок ......
5.
Соединение проводов .........
6.
Пересечение проводов ...........
7.
Ключ .........
8.
Зажимы ..............
9.
Резистор ...........
10.
Плавкий предохранитель ............
11.
Нагревательный элемент ...........
Задание:
Начертите схему ц
епи, содержащей батарею аккумуляторов, ключ, электр.
лампу, провода.
..........................
Выполнить упражнение 13 No 2,3.
Действия электрического тока (п. 35)
1.
.........
2.
.........
3.
.........
4.
.........
Гальванометр
–
это прибор, служащий ...............
Его действие основано на .......................
Его обозначе
ние на схеме .................
Списывать всё, вместо точек вставлять пропущенное, упражнения
выполнить.
Опорный конспект по теме «Сила тока.
Напряжение»
(п. 37,38,39.
40,41)
Название
величины
Определение
Обозна
чение
Единицы
измерения
Формула
для
расчета
Прибор
для
измерени
я
Сила тока
Сила тока равна
отношению эл.
заряда q
(«ку»)
,
прошедшего
через поперечное
сечение
проводника, ко
времени его
прохождения t.
А
1А (Ампер)
1мА=0,001А
1мкА=0,000001А
1 кА=1000А
А=q/t
Амперметр
Напряже
ние
............
.............
........
.........
....
...............
.........
............
............
Обозначение
амперметра
на схеме ............
Амперметр включают в цепь
последовательно
с тем прибором, силу тока в
котором измеряют.
При включении амперметра в цепь нужно обязательно
соединять ...........
Сила тока во всех
последовательно
соеди
нённых участках цепи одинакова.
Задание:
Начертить схему эл. цепи. состоящей из источника, эл.
звонка, амперметра,
ключа, проводов.
Упражнение 15 No 3.
Обозначение
вольтметра
на схеме ............
Вольтметр включают в цепь
параллельно
тому прибору, напряжение на
котором измеряют.
При включении вольтметра в цепь нужно обязательно
соединять ...........
Задание:
начертить схему эл. цепи, состоящей из эл. лампы,
амперметра,
вольтметра, ключа. Вольтметром измеряют напряжение
на лампе (рис 66) .
Упражнение 16 No
