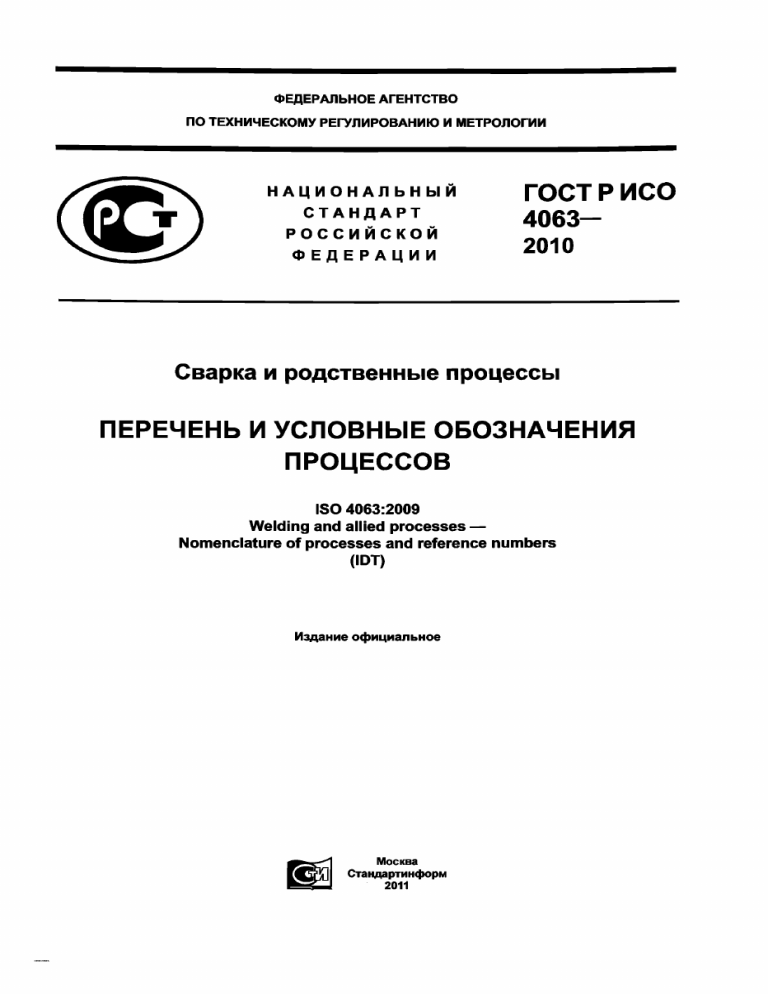

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫМ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ
ГО СТ Р
исо
4063 2010
Сварка и родственные процессы
ПЕРЕЧЕНЬ И УС Л О В Н Ы Е О Б О ЗН А ЧЕН ИЯ
ПРО ЦЕССО В
I SO 4063:2009
Welding and allied processes —
Nomenclature of processes and reference numbers
(IDT)
Издание официальное
Москва
Стандартинформ
2011
сметная стоимость
ГОСТР ИСО 4063—2010
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом
от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных
стандартов Российской Федерации — ГОСТ Р 1.0—2004 «Стандартизация в Российской Федерации.
Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным учреждением «Научно-учебный центр «Свар­
ка и контроль» при МГТУ им. Н.Э. Баумана (ФГУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным
агентством контороля и сварки (НАКС) и Санкт-Петербургским государственным политехническим уни­
верситетом (СПб ГПУ) на основе собственного аутентичного перевода на русский язык стандарта, ука­
занного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 «Сварка и родственные процессы»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому
регулированию и метрологии от 30 ноября 2010 г. № 610-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 4063:2009 «Сварка и
родственные процессы. Перечень и условные обозначения процессов» (ISO 4063:2009 «Welding and
allied processes — Nomenclature of processes and reference numbers»).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных между­
народных стандартов соответствующие им национальные стандарты Российской Федерации и межго­
сударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом
информационном указателе «Национальные стандарты», а текст изменений и поправок— в еже­
месячно издаваемых информационных указателях «Национальные стандарты». В случае пере­
смотра (замены) или отмены настоящего стандарта соответствующее уведомление будет
опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты».
Соответствующая информация, уведомление и тексты размещаются также в информационной
системе общего пользования — на официальном сайте Федерального агентства по техническому
регулированию и метрологии в сети Интернет
© Стандартинформ, 2011
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и рас­
пространен в качестве официального издания без разрешения Федерального агентства по техническо­
му регулированию и метрологии
II
ГОСТ Р ИСО 4063—2010
Содержание
1 Область применения........................................................................................................................................ 1
2 Обозначение процесса..................................................................................................................................... 1
2.1 Общее положение..................................................................................................................................... 1
2.2 Варианты п р оц ессо в...............................................................................................................................1
2.2.1 Общее положение.................................................................................................................................. 1
2.2.2 Типы переноса м е т а л л а ......................................................................................................................1
2.2.3 Количество электродов........................................................................................................................ 2
2.2.4 Дополнительные элементы.................................................................................................................. 2
2.3 Гибридные сварочные процессы............................................................................................................2
3 Перечень и условные обозначения процессов............................................................................................ 2
Приложение А (справочное) Замененные и вышедшие из употребления процессы.............................. 8
Приложение В (справочное) Общепринятые обозначения для сварки и родственных процессов,
используемые в С Ш А ............................................................................................................... 9
ГОСТ Р ИСО 4063— 2010
Введение
Международный стандарт ИСО 4063 разработан техническим комитетом ИСО/ТК 44 «Сварка и
родственные процессы», подкомитетом ПК 7 «Термины и определения».
Четвертое издание ИСО 4063:2009 отменяет и заменяет третье издание (ИСО 4063:1998), кото­
рое подверглось техническому пересмотру.
В результате пересмотра в ИСО 4063:2009 обновлен перечень процессов сварки, удалены лиш­
ние и устаревшие условные обозначения процессов, которые были включены в ИСО 4063:1998. Одна­
ко для удобства пользователя устаревшие условные обозначения сохранены в приложении А
настоящего стандарта. В приложении В приведены общепринятые обозначения для сварочных и
родственных процессов.
Следует обратить внимание на то, что некоторые из элементов ИСО 4063:2009 могут являться
предметом патентных прав собственности.
Запросы об официальных интерпретациях любого аспекта ИСО 4063:2009 следует направлять в
секретариат ИСО/ТК 44/ПК 7 через технический комитет по стандартизации ТК 364 «Сварка и
родственные процессы» Федерального агентства по техническому регулированию и метрологии.
IV
ГОСТ Р ИСО 4063— 2010
Н А Ц И О Н А Л Ь Н Ы Й
С Т А Н Д А Р Т
Р О С С И Й С К О Й
Ф Е Д Е Р А Ц И И
Сварка и родственные процессы
ПЕРЕЧЕНЬ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ПРОЦЕССОВ
Welding and allied processes.
Nomenclature of processes and reference numbers
Дата введения — 2012—01—01
1 Область применения
Настоящий стандарт содержит перечень сварочных и родственных процессов, при этом каждый
процесс идентифицирован условным цифровым обозначением (далее — условное обозначение).
Условное обозначение для любого процесса содержит не более трех цифр, которое охватывает:
основные группы — одна цифра, группы— две цифры и подгруппы — три цифры. Такая система
предусмотрена для облегчения процессов компьютеризации, разработки чертежей и рабочих докумен­
тов, составления технологических карт сварочных процессов и т.п. (см. раздел 3).
П р и м е ч а н и е — В стандарте приведены иноязычные эквиваленты стандартизованных терминов на ан­
глийском языке (код языка — еп).
2 Обозначение процесса
2.1 Общее положение
Полное обозначение сварочного процесса должно иметь следующую структуру: номер настояще­
го стандарта (ГОСТ Р ИСО 4063), отделенный дефисом от условного обозначения процесса, как пока­
зано в примере, приведенном ниже.
Пример — Процесс 42 «Сварка трением» обозначается: ГОСТ Р ИСО 4063-42.
2.2 Варианты процессов
2.2.1 Общее положение
Варианты процессов определяют в зависимости от типа переноса электродного металла и коли­
чества используемых электродов.
2.2.2 Типы переноса металла
Для сварочных процессов, в которых возможны различные типы переноса электродного металла,
тип переноса в полном обозначении процесса указывают символом в соответствии с таблицей 1, как
показано в следующем примере.
Пример — Сварка дуговая сплошной проволокой в инертном газе с переносом металла с коротки­
ми замыканиями обозначается: ГОСТ Р ИСО 4063-131-D.
Т а б л и ц а 1 — Типы переноса металла
Тип
Термин
D
Перенос с короткими замыканиями
G
Перенос капельный
S
Перенос струйный
Р
Перенос импульсный
Издание официальное
1
ГОСТ Р ИСО 4063—2010
2.2.3 Количество электродов
При использовании более одного электрода количество электродов в обозначении процесса ука­
зывают дополнительной цифрой 1; 2 и т.д., как показано в следующем примере.
Пример — Сварка дуговая двумя сплошными проволоками в инертном газе обозначается:
ГОСТ Р ИСО 4063-131-2.
2.2.4 Дополнительные элементы
При использовании дополнительного присадочного материала в виде проволоки (холодной или
горячей) в условное обозначение процесса вводят символ в соответствии с таблицей 2, как показано в
следующем примере.
Пример — Сварка дуговая под флюсом сплошной проволокой с дополнительной холодной проволо­
кой обозначается: ГОСТ Р ИСО 4063-121-С.
Таблица
2 — Дополнительные элементы
Тип
Элемент
C
Проволока холодная
H
Проволока горячая
2.3 Гибридные сварочные процессы
При использовании в одной зоне сварки одновременно более одного сварочного процесса
последние обозначают в виде суммы обозначений каждого процесса, как показано в следующем при­
мере.
Пример — Г ибридный процесс при совместном использовании лазерной сварки и плазменной свар­
ки обозначается: ГОСТ Р ИСО 4063-522 + 15.
3 Перечень и условные обозначения процессов
Первый из перечисленных терминов является предпочтительным, любые последующие — его
синонимами.
Перечень общепринятых сокращений для сварочных и родственных процессов, включенных в
настоящий стандарт, приведен в приложении В.
I
Сварка дуговая
II
Сварка дуговая
защитного газа
ел Arc welding
плавящимся
электродом
без
ел Metal arc welding without gas protection
111 Сварка ручная дуговая плавящимся электродом
(сварка дуговая плавящимся покрытым электро­
дом)
ел Manual Metal arc welding (metal arc
welding with covered electrode)
Shielded metal arc welding, USA
112 Сварка (дуговая) гравитационная покрытым элек­
тродом
en Gravity (arc) welding with
electrode
Gravity feed welding, USA
114 Сварка дуговая порошковой самозащитной прово­
локой
en Self-shielded tubular cored arc welding
12
en Submerged arc welding
Сварка дуговая под флюсом
covered
121 Сварка дуговая под флюсом сплошной проволо'
кой
en Submerged arc welding with solid wire
electrode
122 Сварка дуговая под флюсом ленточным электро'
дом
en Submerged
electrode
124 Сварка дуговая под флюсом с добавлением метал
лического порошка
en Submerged arc welding with metallic
powder addition
125 Сварка дуговая под флюсом порошковой проволо'
кой
en Submerged arc welding with tubular
cored electrode
2
arc
welding
with
strip
ГОСТ Р ИСО 4063—2010
126 Сварка дуговая под флюсом порошковым ленточ­
ным электродом
en Submerged arc welding with cored strip
electrode
13
en Gas-shielded metal arc welding
Gas metal arc welding, USA
Сварка дуговая плавящимся электродом в защит­
ном газе
131 Сварка дуговая сплошной проволокой в инертном
газе
en MIG welding with solid wire electrode
Gas metal arc welding using inert gas
and solid wire electrode, USA
132 Сварка дуговая порошковой проволокой с флюсо­
вым наполнителем в инертном газе
en MIG welding with flux cored electrode
Flux cored arc welding, USA
133 Сварка дуговая порошковой проволокой с метал­
лическим наполнителем в инертном газе
en MIG welding with metal cored electrode
Gas metal arc welding using inert gas
and metal cored wire, USA
135 Сварка дуговая сплошной проволокой в активном
газе
en MAG welding with solid wire electrode
Gas metal arc welding using active gas
with solid wire electrode, USA
136 Сварка дуговая порошковой проволокой с флюсо­
вым наполнителем в активном газе
en MAG welding with flux cored electrode
Gas metal arc welding using active gas
and flux cored electrode, USA
138 Сварка дуговая порошковой проволокой с метал­
лическим наполнителем в активном газе
en MAG welding with metal cored
electrode; gas metal arc welding using
active gas and metal cored electrode
14
en Gas-shielded arc welding with
non-consumable tungsten electrode
Gas tungsten arc welding, USA
Сварка дуговая неплавящимся вольфрамовым
электродом в защитном газе
141 Сварка дуговая вольфрамовым электродом в
инертном газе с присадочным сплошным материа­
лом (проволокой или стержнем)
en TIG welding with solid filler material
(wire/rod)
Gas tungsten arc welding using inert
gas and solid filler material (wire/rod),
USA
142 Сварка дуговая вольфрамовым электродом в
инертном газе без присадочного материала
en Autogenous TIG welding
Autogenous gas tungsten arc welding
using inert gas, USA
143 Сварка дуговая вольфрамовым электродом с при­
садочным порошковым материалом (проволокой
или стержнем) в инертном газе
en TIG welding with tubular cored filler
material (wire/rod)
Gas tungsten arc welding using inert
gas and tubular cored filler material
(wire/rod), USA
145 Сварка дуговая вольфрамовым электродом с при­
садочным сплошным материалом (проволокой
или стержнем) в инертном газе с добавлением вос­
становительного газа
en TIG welding using reducing gas and
solid filler material (wire/rod)
Gas tungsten arc welding using inert
gas plus reducing gas additions and
solid filler material (wire/rod), USA
146 Сварка дуговая вольфрамовым электродом с при­
садочным порошковым материалом (проволокой
или стержнем) в инертном газе с добавлением вос­
становительного газа
en TIG welding using reducing gas and
tubular cored filler material (wire/rod)
Gas tungsten arc welding using inert
gas plus reducing gas additions and
tubular cored filler material (wire/rod),
USA
147 Сварка дуговая неплавящимся вольфрамовым
электродом в активном газе
en Gas-shielded
arc
welding
with
non-consumable tungsten electrode
using active gas (TAG welding)
Gas tungsten arc welding using active
gas, USA
3
ГОСТ Р ИСО 4063—2010
15
en Plasma arc welding
Сварка дуговая плазменная
151 Сварка плазменная плавящимся электродом
инертном газе
в
en Plasma MIG welding
152 Сварка дуговая плазменная с присадочным порош­
ковым материалом
en Powder plasma arc welding
153 Сварка плазменная дугой прямого действия
en Plasma welding with transferred arc
154 Сварка плазменная дугой косвенного действия
en Plasma arc welding with nontransferred
arc
155 Сварка плазменная с переключаемой дугой
en Plasma arc welding with semitransferred arc
185 Сварка дугой, приводимой в движение магнитным
полем
en Magnetically impelled arc welding
2
Сварка контактная
en Resistance welding
21
Сварка контактная точечная
en Resistance spot welding
Spot welding, USA
211 Сварка контактная точечная односторонняя
en Indirect spot welding
212 Сварка контактная точечная двусторонняя
en Direct spot welding
22
en Resistance seam welding
Seam welding, USA
Сварка контактная шовная
221 Сварка контактная шовная внахлестку
en Lap seam welding
222 Сварка контактная шовная с раздавливанием кро­
мок
en Mash seam welding
223 Сварка контактная шовная с предварительным
утонением нахлесточного соединения
en Prep-lap seam welding
224 Сварка контактная шовная проволокой
en Wire seam welding
225 Сварка контактная шовная стыковая с ленточными
накладками из фольги
en Foil butt-seam welding
226 Сварка контактная шовная с накладкой
en Seam welding with strip
23
en Projection welding
Сварка контактная рельефная
231 Сварка контактная рельефная односторонняя
en Indirect projection welding
232 Сварка контактная рельефная двусторонняя
en Direct projection welding
24
en Flash welding
Сварка контактная стыковая оплавлением
241 Сварка контактная стыковая оплавлением с пред­
варительным подогревом
en Flash welding with preheating
242 Сварка контактная стыковая
предварительного подогрева
en Flash welding without preheating
оплавлением
без
Сварка контактная стыковая сопротивлением
en Resistance butt welding
Upset welding, USA
26
Приварка контактная шпилек
en Resistance stud welding
27
Сварка контактная высокочастотная
en HF resistance welding (high-frequency
resistance welding)
High-frequency upset welding, USA
29
Прочие процессы контактной сварки
en Other resistance welding processes
3
Сварка газовая
en Gas welding
Oxyfuel gas welding, USA
31
25
Сварка газокислородная
en Oxyfuel gas welding
311 Сварка ацетиленокислородная
en Oxyacetylene welding
312 Сварка пропанокислородная
en Oxypropane welding
313 Сварка водороднокислородная
en Oxyhydrogen welding
4
ГОСТ Р ИСО 4063—2010
4
Сварка давлением
en Welding with pressure
41
Сварка ультразвуковая
en Ultrasonic welding
42
Сварка трением
en Friction welding
421 Сварка трением с непрерывным приводом
en Direct drive friction welding
422 Сварка трением инерционная
en Inertia friction welding
423 Приварка трением шпилек
en Friction stud welding
43
Сварка трением с перемешиванием
en Friction stir welding
44
Сварка с применением мощных источников меха­
нической энергии
en Welding by high mechanical energy
441 Сварка взрывом
en Explosive welding
442 Сварка магнитно-импульсная
en Magnetic pulse welding
45
Сварка диффузионная
en Diffusion welding
47
Сварка газопрессовая
en Oxyfuel gas pressure welding
Pressure gas welding, USA
48
Сварка давлением холодная
en Cold pressure welding
Cold welding, USA
49
Сварка давлением с подогревом
en Hot pressure welding
5
Сварка лучевая
en Beam welding
51
Сварка электронно-лучевая
en Electron beam welding
511 Сварка электронно-лучевая в вакууме
en Electron beam welding in vacuum
512 Сварка электронно-лучевая в атмосфере
en Electron beam welding in atmosphere
513 Сварка электронно-лучевая с добавлением защит­
ного газа
en Electron beam welding with addition of
shielding gases
52
en Laser welding
Laser beam welding, USA
Сварка лазерная
521 Сварка твердотельным лазером
en Solid state laser welding
522 Сварка газовым лазером
en Gas laser welding
523 Сварка диодным лазером
en Diode laser welding
Semi-conductor laser welding, USA
7
Прочие процессы сварки
en Other welding processes
71
Сварка термитная
en Aluminothermic welding
Thermite welding, USA
72
Сварка электрошлаковая
en Electroslag welding
721 Сварка электрошлаковая ленточным электродом
en Electroslag welding with strip electrode
722 Сварка электрошлаковая проволочным электро­
дом
en Electroslag welding with wire electrode
73
Сварка дуговая с принудительным формировани­
ем и газовой защитой
en Electrogas welding
74
Сварка индукционная
en Induction welding
741 Сварка индукционная стыковая
en Induction butt welding
Induction upset welding, USA
742 Сварка индукционная шовная
en Induction seam welding
743 Сварка индукционная высокочастотная
en Induction HF welding
75
en Light radiation welding
Сварка световым лучом
753 Сварка инфракрасным лучом
en Infrared welding
78
en Arc stud welding
Приварка дуговая шпилек
5
ГОСТ Р ИСО 4063—2010
783 Приварка дуговая растягиваемой дугой шпилек с
керамической шайбой или в защитном газе
784 Приварка вытянутой дугой шпилек коротким цик­
лом
785 Приварка конденсаторная вытянутой дугой шпилек
786 Приварка конденсаторная шпилек с оплавлением
кончика детали
787 Приварка вытянутой дугой шпилек с плавкой втул­
кой
en Drawn arc stud welding with ceramic
ferrule or shielding gas
Arc stud welding, USA
en Short-cycle drawn arc stud welding
Arc stud welding, USA
en Capacitor discharge drawn arc stud
welding
Arc stud welding, USA
en Capacitor discharge stud welding with
tip ignition
Arc stud welding, USA
en Drawn arc stud welding with fusible
collar
833
834
en Cutting and gouging
en Flame cutting
Oxygen cutting, cutting, USA
en Arc cutting
Резка дуговая
en Air arc cutting
Резка воздушно-дуговая
Air carbon arc cutting, USA
en Oxygen arc cutting
Резка кислородно-дуговая
en Plasma cutting
Резка плазменная
Plasma arc cutting, USA
Резка плазменная с использованием окислитель­ en Plasma cutting with oxidizing gas
ного газа
Резка плазменная без использования окислителы en Plasma cutting without oxidizing gas
ного газа
Резка воздушно-плазменная
en Air plasma cutting
Резка плазменная высокоточная
en High-tolerance plasma cutting
84
Резка лазерная
86
Строжка кислородная
87
Строжка дуговая
8
81
82
821
822
83
831
832
Резка и строжка
Резка кислородная
871 Строжка воздушно-дуговая
872 Строжка кислородно-дуговая
88
9
Строжка плазменная
Пайка и пайкосварка
en Laser cutting
Laser beam cutting, USA
en Flame gouging
Thermal gouging, USA
en Arc gouging
en Air arc gouging
Air carbon arc cutting, USA
en Oxygen arc gouging
Oxygen gouging, USA
en Plasma gouging
en Brazing, soldering and braze welding
91 Пайка высокотемпературная с местным нагревом
911 Пайка высокотемпературная инфракрасным лучом
en Brazing with local heating
en Infrared brazing
912 Пайка высокотемпературная газопламенная
913 Пайка высокотемпературная лазерная
en Flame brazing
Torch brazing, USA
en Laser beam brazing
914 Пайка высокотемпературная электронно-лучевая
916 Пайка высокотемпературная индукционная
en Electron beam brazing
en Induction brazing
918 Пайка высокотемпературная электросопротивле­
нием
en Resistance brazing
919 Пайка высокотемпературная диффузионная
en Diffusion brazing
92
en Brazing with global heating
6
Пайка высокотемпературная с общим нагревом
ГОСТ Р ИСО 4063—2010
921 Пайка высокотемпературная в печи
en Furnace brazing
922 Пайка высокотемпературная в вакууме
en Vacuum brazing
923 Пайка высокотемпературная погружением в рас­
en Dip-bath brazing
плавленный припой
924 Пайка высокотемпературная погружением в рас­
en Salt-bath brazing
плавленную соль
925 Пайка высокотемпературная погружением в ванну
с флюсом
en Flux-bath brazing
926 Пайка высокотемпературная погружением
en Immersion brazing
93
Прочие процессы высокотемпературной пайки
en Other brazing processes
94
Пайка низкотемпературная с местным нагревом
en Soldering with local heating
941 Пайка низкотемпературная инфракрасным лучом
en Infrared soldering
942 Пайка низкотемпературная газопламенная
en Flame soldering
Torch soldering, USA
943 Пайка низкотемпературная паяльником
en Soldering with soldering iron
944 Пайка низкотемпературная протягиванием через
расплавленный припой
en Drag soldering
945 Пайка низкотемпературная лазерная
en Laser soldering
946 Пайка низкотемпературная индукционная
en Induction soldering
947 Пайка низкотемпературная ультразвуковая
en Ultrasonic soldering
948 Пайка низкотемпературная электросопротивлени­
en Resistance soldering
ем
949 Пайка низкотемпературная диффузионная
en Diffusion soldering
95
en Soldering with global heating
Пайка низкотемпературная с общим нагревом
951 Низкотемпературная пайка волной припоя
en Wave soldering
953 Пайка низкотемпературная в печи
en Furnace soldering
954 Пайка низкотемпературная в вакууме
en Vacuum soldering
955 Пайка низкотемпературная погружением в рас­
en Dip soldering
плавленный припой
957 Пайка низкотемпературная погружением
в рас­
en Salt-bath soldering
плавленную соль
96
Прочие процессы низкотемпературной пайки
en Other soldering processes
97
Сваркопайка
en Weld brazing
Braze welding, USA
971 Сваркопайкагазовая
en Gas weld brazing
Gas braze welding, USA
972 Сваркопайка дуговая
en Arc weld brazing
Arc braze welding, USA
973 Сваркопайка дуговая плавящимся электродом в
защитном газе
en Gas metal arc weld brazing
Gas metal arc braze welding, USA
974 Сваркопайка дуговая вольфрамовым электродом
в защитном газе
en Gas tungsten arc weld brazing
Gas tungsten arc braze welding, USA
975 Сваркопайка дуговая плазменная
en Plasma arc weld brazing
Plasma arc braze welding, USA
976 Сваркопайка лазерная
en Laser weld brazing
Laser braze welding, USA
977 Электронно-лучевая сваркопайка
en Electron beam weld brazing
Electron beam braze welding, USA
7
ГОСТ Р ИСО 4063— 2010
Приложение А
(справочное)
Зам ененны е и вы ш едш ие из употребления процессы
Настоящее приложение содержит перечень процессов, которые были включены в предыдущие редакции
ИСО 4063, но которые позже были заменены или устарели. Они могут быть использованы в особых случаях или в
старых документах.
113 Сварка дуговая голой проволокой (без дополнительной за- еп Bare wire metal arc welding
Bare metal arc welding, USA
щиты)
115 Сварка дуговая электродной проволокой с покрытием
еп Coaled wire metal arc welding
118 Сварка лежачим электродом
еп Firecracker welding
137 Сварка дуговая порошковой проволокой в инертном газе
еп Tubular cored metal arc welding with inert
gas shield
Flux cored arc welding, USA
149 Сварка атомно-водородная
еп Atomic-hydrogen welding
181
Сварка дуговая угольным электродом
еп Carbon-arc welding
32
Сварка газовоздушная
еп Air-fuel gas welding
321
Сварка ацетиленовоздушная
еп Air-acetylene welding
Air acetylene welding, USA
322 Сварка пропановоздушная
еп Air-propane welding
43
еп Forge welding
Сварка кузнечная
752 Сварка световым излучением дуги
еп Arc image welding
77
Сварка ударная
еп Percussion welding
781
Приварка дуговая шпилек
еп Arc stud welding
917 Пайка высокотемпературная ультразвуковая
еп Ultrasonic brazing
923 Пайка высокотемпературная трением
еп Friction brazing
953 Пайка низкотемпературная трением
еп Abrasion soldering
8
ГОСТР ИСО 4063—2010
Приложение В
(справочное)
Общепринятые обозначения для сварки и родственных процессов, используемые в США
В таблицах В.1— В.4 представлены общепринятые обозначения (далее — обозначения) для сварки и
родственных процессов, используемые в Соединенных Штатах Америки (США) согласно американскому Свароч­
ному обществу (AWS). Они даны вместе с условными обозначениями согласно ГОСТ Р ИСО 4063. Знак «— » пока­
зывает, что условное обозначение не может быть присвоено.
Таблица
В.1 — Обозначения для дуговой сварки, используемые в США
Обозначение (США)
Условное обозначение по
ГОСТ Р ИСО 4063
AAW
321а>
GTAW
14
ABW
972
149а)
GTAW-P
14-Р
HIPW
—
AW
1
HPW
49
BMAW
113а>
IW
74
913
AHW
Обозначение (США)
Условное обозначение по
ГОСТ Р ИСО 4063
BW
97
LBBW
CAW-G
181а>
LBW
52
CAW-S
181а>
MIAW
185
CAW-T
181а>
OAW
311
CEW
—
OFW
31
CW
48
OHW
313
DFW
45
PAW
15
EBBW
977
PEW
77а>
EBW
51
PGW
47
EBW-HV
511
PW
23
EBW-MV
511
ROW
27ь>
EBW-NV
512
RS
948
22
22ь>
EGW
73
RSEW
ESW
72
RSEW-HF
ESW-CG
72ь>
RSEW-I
742
EXBW
97ь>
RSEW-MS
EXW
441
RSW
FCAW
114, 136
RW
FCAW-G
136
RW-PC
FCAW-S
114
SAW
FOW
43а>
SAW-S
FRW
42
SMAW
222
21
2
2
12
12ь>
111
FRW-DD
421
SSW
4
FRW-I
422
SW
783/785/786
FSW
43
TW
71
USW
41
FW
24
GMAW
13
UW
25
GMAW-P
13-Р
UW-HF
27ь>
GMAW-S
13-D
UW-I
741
а>Смотри приложение А.
ь> Не совсем эквивалентно.
9
ГО СТ Р ИСО 4063— 2010
Т а б л и ц а В.2 — Обозначения для пайки высокотемпературной, используемые в США
Обозначение (США)
Условное обозначение по
ГОСТ Р ИСО 4063
Обозначение (США)
Условное обозначение по
ГОСТ Р ИСО 4063
В
9
IB
916
DFB
919
IRB
911
DB
923
RB
918
ЕХВ
93
ТВ
912
FB
921
Т а б л и ц а В.З — Обозначения для пайки низкотемпературной, используемые в США
Обозначение (США)
Условное обозначение по
ГОСТ Р ИСО 4063
Обозначение (США)
Условное обозначение по
ГОСТ Р ИСО 4063
DS
955
RS
948
FS
953
TS
942
IRS
941
USS
947
IS
946
WS
951
Т а б л и ц а В.4 — Обозначения для резки, используемые в США
Обозначение (США)
Условное обозначение по
ГОСТ Р ИСО 4063
Обозначение (США)
Условное обозначение по
ГОСТ Р ИСО 4063
АС
82
ОС
81
САС
82а>
ОС-Р
81
САС-А
821/871
OFC
81
ЕВС
—
OF С-А
81
GMAC
82
OFC-F
81
GTAC
82
OFC-H
81
НЕВС
84а>
OFC-N
81
LBC
84
OFC-P
81
LBC-A
84
OG
872
LBC-EV
84
OLC
822
LBC-IG
84
РАС
83
LBC-0
84
SMAC
82
ОАС
822
ТС
8
а) Не совсем эквивалентно.
10
ГОСТ Р ИСО 4063— 2010
УДК 621.791
ОКС 01.040.25, 25.160.01
Ключевые слова: сварка, родственные процессы, перечень и условные обозначения процессов
11
Редактор А Д Чайка
Технический редактор В.Н. Прусакова
Корректор В.Е. Нестерова
Компьютерная верстка Л.А. Круговой
Сдано в набор 05.09.2011.
Подписано в печать 30.09.2011.
Уел. печ. л. 1,86.
Уч.-изд. л. 1,30.
Формат 60 х 8 4 ^ .
Тираж 166экз.
Гарнитура Ариал.
Зак. 905.
ФГУП «СТАНДАРТИНФОРМ», 123995 Москва, Гранатный пер., 4.
www.gostinfo.ru
info@gostinfo.ru
Набрано во ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ.
Отпечатано в филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник»,
117418 Москва, Нахимовский проспект, 31, к. 2.
ГОСТ Р ИСО 4063-2010
