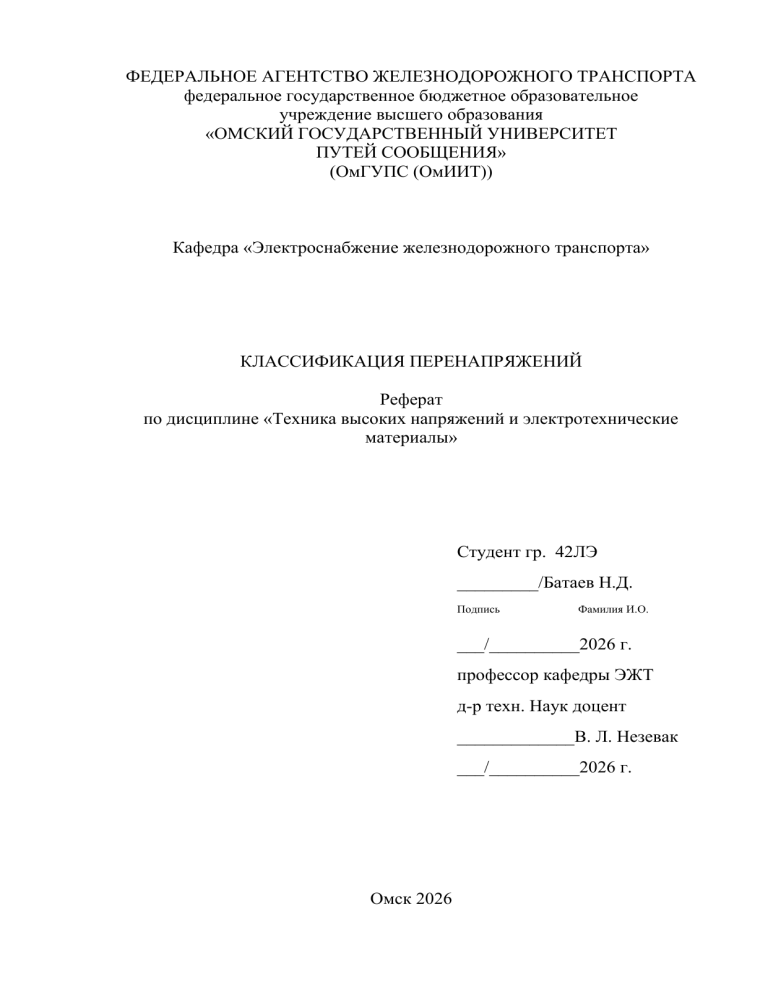

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
федеральное государственное бюджетное образовательное
учреждение высшего образования
«ОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПУТЕЙ СООБЩЕНИЯ»
(ОмГУПС (ОмИИТ))
Кафедра «Электроснабжение железнодорожного транспорта»
КЛАССИФИКАЦИЯ ПЕРЕНАПРЯЖЕНИЙ
Реферат
по дисциплине «Техника высоких напряжений и электротехнические
материалы»
Студент гр. 42ЛЭ
_________/Батаев Н.Д.
Подпись
Фамилия И.О.
___/__________2026 г.
профессор кафедры ЭЖТ
д-р техн. Наук доцент
_____________В. Л. Незевак
___/__________2026 г.
Омск 2026
Содержание
Введение ................................................................................................................... 3
Классификация перенапряжений...........................................................................4
Заключение ............................................................................................................ 15
Библиографический список ................................................................................. 16
2
Введение
Современные электроэнергетические системы представляют собой
сложные комплексы, работающие в условиях постоянных изменений
нагрузок, аварийных ситуаций и внешних воздействий. Одной из ключевых
проблем, влияющих на надёжность и безопасность электроснабжения,
являются перенапряжения — кратковременные или длительные превышения
допустимых уровней напряжения, способные привести к повреждению
оборудования, нарушениям в работе потребителей и даже масштабным
авариям.
Перенапряжения
возникают
по
различным
причинам,
включая
атмосферные явления (грозовые разряды), коммутационные процессы в сетях,
резонансные явления и аварийные режимы. Их классификация играет важную
роль в проектировании защитных систем, выборе оборудования и разработке
мер по повышению устойчивости энергосистем.
Цель данного реферата — систематизировать знания о видах
перенапряжений, их природе, последствиях и методах ограничения.
3
Классификация перенапряжений
Перенапряжения в электроэнергетических системах представляют
собой кратковременные или длительные повышения напряжения, значительно
превышающие номинальные значения. Они могут возникать вследствие
природных явлений, коммутационных процессов, аварийных режимов и
других факторов. Перенапряжения способны вызывать пробой изоляции,
повреждение оборудования, нарушения электроснабжения и даже крупные
аварии в энергосистемах.
Изучение
и
классификация
перенапряжений
необходимы
для
разработки эффективных мер защиты, выбора оборудования и повышения
надёжности энергосистем.
Перенапряжение − это любое напряжение Umax, превышающее
амплитуду наибольшего рабочего напряжения (Uнр) на изоляции элементов
электрической сети. Вместо номинального напряжения взято наибольшее
рабочее, которое может на 5−20 % превышать номинальное.
Обычно приводят не максимальное напряжение Umax, а кратность
перенапряжений:
.
Оно возникает из-за:
Атмосферных разрядов (молний).
Коммутационных
процессов
(включение/отключение
линий,
трансформаторов, конденсаторов).
Резонансных явлений в сети.
Аварийных режимов (короткие замыкания, обрывы нейтрали).
Перенапряжения классифицируются по происхождению, форме волны и
длительности воздействия
4
Перенапряжения в электрических сетях делятся на внешние и
внутренние.
Внешние перенапряжения возникают как при ударах молнии, так и при
взрывах атомных и водородных бомб. О последних до сих пор мало
статистических данных. В настоящее время их считают маловероятными и не
учитывают при выборе защиты от перенапряжений.
Внутренние перенапряжения вызваны колебаниями электромагнитной
энергии, запасенной в элементах электрической цепи или поступающей в нее
от генераторов. Внутренние перенапряжения можно условно разбить на
коммутационные и установившиеся.
Коммутационные перенапряжения возникают при изменении схемы или
параметров сети – коммутации в широком смысле слова. Коммутации могут
быть плановыми (включение и отключение элементов сети) и аварийными
(замыкание в сети и отключении их). Коммутационные перенапряжения
заканчиваются одновременно с затуханием переходной составляющей и
продолжаются обычно несколько периодов промышленной частоты.
После этого может возникнуть вторая стадия перенапряжений –
установившийся режим, это резонансы на промышленной частоте, а так же на
высших и низших гармониках. Источниками высших и низших гармоник
может быть нелинейный элемент сети, например, трансформатор при
насыщении магнитопровода.
Трансформаторы при насыщении магнитопровода одновременно с
появлением
высших
гармоник
могут
приводить
к
появлению
феррорезонансов. Условием для возбуждения феррорезонансных колебаний
является образование в сети контура, настроенного на частоту одной из
гармоник.
Установившийся режим может длиться от долей секунды до нескольких
секунд.
Атмосферные (грозовые) перенапряжения
5
Причина: Прямые или наведённые грозовые разряды.
Характеристики: Импульсные, с крутым фронтом (до 1 мкс) и высокой
амплитудой (до нескольких МВ).
Опасность: Повреждение изоляции ЛЭП, трансформаторов, подстанций.
Пример: Попадание молнии в линию электропередачи.
Коммутационные перенапряжения
Причина: Переключения в сети (отключение нагрузок, КЗ, включение
трансформаторов).
Характеристики:
Длительность
от
микросекунд
до
десятков
миллисекунд, амплитуда до 3–4×Uном.
Опасность: Повреждение выключателей, изоляции генераторов.
Пример: Перенапряжение при отключении ненагруженной линии.
Внутренние перенапряжения
Резонансные
Возникают при совпадении частоты сети с собственной частотой
контура (например, в длинных ЛЭП).
Могут длиться от секунд до минут.
Феррорезонансные
Связаны с нелинейностью индуктивностей (трансформаторов) и
ёмкостей.
Опасны для измерительных трансформаторов.
Дуговые
Возникают при замыканиях на землю через дугу.
Характерны для сетей с изолированной нейтралью.
Аварийные перенапряжения
Причина: Короткие замыкания, обрывы нейтрали, несимметрия фаз.
Характеристики: Зависят от типа аварии, могут быть кратковременными
или устойчивыми.
Для ограничения перенапряжений применяют:
6
Грозозащитные устройства (разрядники, ОПН — ограничители
перенапряжений нелинейные).
Искровые промежутки.
Заземляющие устройства.
Компенсация реактивной мощности (для снижения коммутационных
перенапряжений).
Релейная защита и автоматика.
Перенапряжения
представляют
серьёзную
угрозу
для
электрооборудования и стабильности энергосистем. Их классификация
позволяет разрабатывать эффективные методы защиты, минимизировать
риски аварий и повышать надёжность электроснабжения. Современные
технологии, такие как Smart Grid и активные ограничители перенапряжений,
открывают новые возможности для борьбы с этим явлением.
7
Заключение
Перенапряжения в электроэнергетических системах представляют
собой
серьёзную
угрозу
для
оборудования,
стабильности
сети
и
бесперебойности электроснабжения. В данном реферате была рассмотрена
классификация
перенапряжений,
включая
атмосферные
(грозовые),
коммутационные, внутренние (резонансные, феррорезонансные, дуговые) и
аварийные виды. Каждый из них имеет свои особенности, причины
возникновения и последствия, что требует индивидуального подхода к
защите.
1.
Атмосферные перенапряжения наиболее опасны из-за высокой
амплитуды и требуют применения грозозащитных устройств (ОПН,
разрядников).
2.
Коммутационные перенапряжения возникают при переключениях
в сети и могут быть снижены за счёт правильного выбора оборудования и
режимов работы.
3.
Внутренние перенапряжения (резонансные, феррорезонансные)
связаны с параметрами сети и требуют тщательного расчёта её элементов.
4.
Аварийные
перенапряжения
обусловлены
короткими
замыканиями и другими нарушениями режимов работы, что делает важным
использование релейной защиты и автоматики.
Перспективы
внедрением
развития
защиты
интеллектуальных
от
систем
перенапряжений
мониторинга
связаны
(Smart
с
Grid),
совершенствованием ограничителей перенапряжений и разработкой новых
изоляционных материалов. Современные технологии позволяют не только
оперативно обнаруживать перенапряжения, но и прогнозировать их
возникновение, минимизируя риски для энергосистем.
Таким образом, понимание природы и классификации перенапряжений
является основой для проектирования надёжных электрических сетей и
выбора эффективных мер защиты.
8
Библиографический список
1.
Правила устройства электроустановок (ПУЭ).
2.
ГОСТ Р 52735-2007 «Защита от перенапряжений в
электроустановках».
3.
Иванов, В. С. Перенапряжения в электрических сетях. –
М.: Энергоатомиздат, 2018.
4.
IEEE Std 1410-2010 «Guide for Improving the Lightning
Performance of Electric Power Overhead Distribution Lines».
