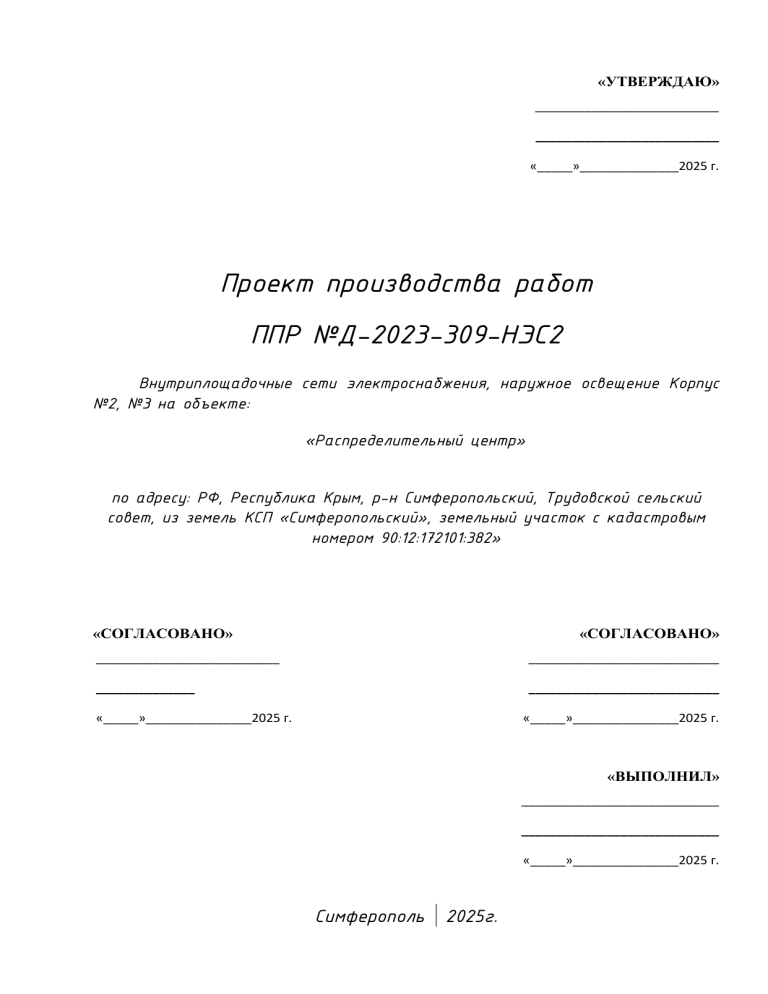

Проект производства работ ППР №Д-2023-309-НЭС2

«УТВЕРЖДАЮ»
__________________________
__________________________
«_____»______________2025 г.
Проект производства работ
ППР №Д-2023-309-НЭС2
Внутриплощадочные сети электроснабжения, наружное освещение Корпус
№2, №3 на объекте:
«Распределительный центр»
по адресу: РФ, Республика Крым, р-н Симферопольский, Трудовской сельский
совет, из земель КСП «Симферопольский», земельный участок с кадастровым
номером 90:12:172101:382»
«СОГЛАСОВАНО»
«СОГЛАСОВАНО»
__________________________
___________________________
______________
___________________________
«_____»_______________2025 г.
«_____»_______________2025 г.
«ВЫПОЛНИЛ»
____________________________
____________________________
«_____»_______________2025 г.
Симферополь | 2025г.
СОДЕРЖАНИЕ
1
Область применения
2
Общие данные
3
Технологические решения по строительству линейных сооружений
3.1
Обоснование выбора проектируемого оборудования
3.1.1
Обоснование требований к показателям и характеристикам
3.1.2
3.2
Грузоподъемное оборудование, транспортные средства и механизмы, используемые в процессе
строительства линейного объекта.
Мехколонна по разработке траншеи и установке колодцев
3.3
Мероприятия по охране труда.
4
4.1
Земляные работы.
Ограждение участков производства земляных работ.
4.2
Засыпка траншей и котлованов.
4.3
Отвозка грунта.
5
Прокладка кабеля в земляной траншее.
5.1
Общие положения. Входной контроль строительных длин.
Перечень основных видов строительных и монтажных работ, ответственных конструкций, участков
сетей инженерно-технического обеспечения, подлежащих освидетельствованию с составлением
соответствующих актов приемки.
Перечень мероприятий по предотвращению в ходе строительства опасных инженерно-геологических и
техногенных явлений, иных опасных природных процессов.
Перечень мероприятий по обеспечению на линейном объекте безопасного движения в период его
строительства.
Лист ознакомления с ППР
6.
7.
8.
Лист регистрации изменений в технологической карте.
Приложение №1. Узел заземления опоры освещения.
Приложение №2. Эскиз ввода кабеля в щит.
Приложение №3. Пересечение двух кабельных линий между собой согласно типовому альбому А5-92-29.
Приложение №4. Пересечение проектируемой кабельной линии с трубопроводом согласно типовому
альбому А5-92-32.
Приложение №5. Пересечение кабельной линии с автодорогой. Прокладка открытым способом согласно
типовому альбому А5-92-39.
Приложение №6. Эскиз заглубления осветительных комплексов.
Приложение №7. Эскиз расключения концевой опоры (1 светильник; подвод 1го кабеля).
Приложение №8. ОПОРА 20-3Н+КРМ.
Приложение №9. Спецификация опоры 20-3Н с КРМ.
Приложение №10. Прокладка кабелей 10 кВ в траншее.
Приложение №11. Прокладка кабелей 0,4 кВ.
Приложение №12. Пересечение с кабелями.
Приложение №13. Уплотнение двустенных гофрированных ПНД-труб.
Приложение №14. Пересечение существующих инженерных коммуникаций.
Приложение №15. График производства работ.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
1
Лист
1. Область применения
Проект производства работ (ППР) распространяется на устройство
внутриплощадочных сетей электроснабжения, наружного освещения Корпусов
№2, №3 распределительного центра, расположенного по адресу: РФ, Республика
Крым, р-н Симферопольский, Трудовской сельский совет, из земель КСП
«Симферопольский», земельный участок с кадастровым номером 90:12:172101:382»
ППР регламентирует способы монтажа кабелей, электрощитов управления, силовых электрощитов, светильников и электроустановочных устройств.
ППР
предназначен
для
инженерно-технических
работников
и
квалифицированных рабочих в качестве руководящего материала при
производстве электромонтажных работ.
При производстве работ следует руководствоваться следующими нормативными документами:
•
ПУЭ-7,6 Правила устройства электроустановок.
•
СП 256.1325800.2016. Электроустановки жилых и общественных
зданий. Правила проектирования и монтажа.
•
СП 76.13330.2016. Электротехнические устройства.
•
СП 56.13330.2021. Производственные здания.
•
СП 52.13330.2016. Естественное и искусственное освещение.
•
СП 6.13330.2021. Системы противопожарной защиты.
•
Кабельные изделия. Требования пожарной безопасности. ГОСТ 315652012.
•
Безопасность труда в строительстве. Часть 1. СНиП 12-03-2001.
•
Безопасность труда в строительстве. Часть 2. СНиП 12-04-2002.
•
Межотраслевые правила по охране труда при работе на высоте.
ПОТ РМ-12-2000.
•
Правила пожарной безопасности в РФ, ППБ 01-03.
•
Устройства и приспособления монтажные. Общие технические
условия-ГОСТ 36-130-86.
•
Приемка в эксплуатацию законченных строительством объектов.
СНиП 3.01.04-84
•
Безопасность труда в строительстве. Решение по охране труда и
про-мышленной безопасности в проектах организации строительства и проектах производства работ СП 12-136-2002 и другими нормативными
документами.
Исходными данными для разработки ППР послужил рабочий проект Шифр
Д-2023-309-НЭС2 «Распределительный центр», раздел «Внутриплощадочные
сети электроснабжения, наружное освещение Корпус №2, №3», разработанные
ООО «НФ ПРОПЕРТИ МЕНЕДЖМЕНТ» г. Москва, 2024 г.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
2
Лист
2. Общие данные
Рассматриваются внутренние сети электроснабжения объектов 10 кВ от
ГПУ до ТП1, Тп2, ТП3, прокладка кабельных линий 0,4 кВ от ТП2 и ТП3 до
потребителей., освещение территорий корпусов 2-3.
Так же рассматривается присоединение к сетям 10 кВ ГУП РК
«Крымэнерго», прокладка кабеля 10 кВ от проектируемой опоры с
разъединителем до ГПУ.
Источником электроснабжения 10 кВ объекта является проектируемая
ГПУ 10 кВ. Для электроснабжения 10 кВ трансформаторных подстанций
проложить кабельные линии АСБЛ-10 расчетного сечения от РУ-10 кВ ГПУ до
РУ-10 кВ подстанций. Кабельные линии прокладываются в земле на глубине
не менее 1,0 м. Под асфальтовым покрытием и при пересечении коммуникаций
прокладку выполнить в трубах ПНД-110. На трассах 10 кВ используются
колодцы типа ККТ-2 – при поворотах трассы под асфальтовым покрытием.
Для собственных нужд ГПУ проектом предусматривается присоединение к
сетям ГПУ РК «Крымэнерго», прокладка кабельной линии АСБЛ-10 3*240 от
проектируемой опоры с разъединителем до РУ-10 кВ ГПУ. Кабель АСБл-10
3*240 выбран на перспективу развития. Кабель проложить параллельно
кабельным линиям 10 кВ. Питающие линии 0,4 кВ расчетного сечения от РУ0,4 кВ ТП 2, ТП3 до потребителей прокладываются в трубах ПНД-110 через
колодцы ККТ-2.
Вдоль
трассы
КЛ-0,4
кВ
устанавливается
охранная
зона,
представляющая собой территорию, ограниченную условными знаками,
проходящими на расстоянии 1 метра с каждой стороны.
В пределах охранной зоны запрещается хозяйственная деятельность,
которая может привести к повреждению кабельной линии.
На земельные участки, входящие в охранную зону, в целях
предупреждения
повреждения
или
нарушения
условий
нормальной
эксплуатации налагаются ограничения (обременения), которыми запрещается:
- строить объекты жилищно-гражданского и производственного
назначения;
- перемещать, повреждать, засылать и уничтожать опознавательные
знаки.
- устраивать свалки и склады, разливать растворы кислот, солей,
щелочей и
других химически активных веществ;
- рыть погреба, копать и обрабатывать почву сельскохозяйственными и
мелиоративными орудиями и механизмами на глубину более 0,3 метра.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
3
Лист
3. ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ ПО СТРОИТЕЛЬСТВУ ЛИНЕЙНЫХ
СООРУЖЕНИЙ
3.1. Обоснование выбора проектируемого оборудования.
3.1.1 Обоснование требований к показателям и характеристикам
проектируемого оборудования.
Трубопроводы КЛ-0,4 кВ, КЛ-10 кВ предусматриваются из труб из
вторичного полиэтилена с наружным диаметром 110 мм.
Проектируемые КЛ-0,4 кВ, КЛ-10 кВ не относятся к опасным
производственным объектам. Применяемые в проектных решениях технологии
и оборудование не оказывают негативных воздействий на окружающую среду.
3.1.2 Грузоподъемное оборудование, транспортные средства и
механизмы, используемые в процессе строительства линейного
объекта.
Строительство КЛ-0,4 кВ будет осуществляться специализированной
строительно-монтажной организацией, имеющей соответствующую
лицензию и опыт строительства подобных объектов.
Ввиду наличия большого количества коммуникаций, стесненных условий
трассы разработка основной траншей для прокладки кабелей предусмотрена
вручную.
Потребность в машинах, механизмах и транспортных средствах
определена на основании «Показателей для составления проектов
организации строительства» часть 13 и «Методического пособия по
определению потребности в основных строительных машинах», М.1989 с
учетом принятых методов производства работ:
3.2. Мехколонна по разработке траншеи и установке колодцев.
1. УАЗ 452 1 шт. - Для перевозки людей
2. КАМАЗ-манипулятор 1 шт. Для погрузки грузов Питание работников
производится в соответствующих организациях общественного питания.
Вся строительная техника должна проходить контроль на содержание СО
и СН на постах экологического контроля и иметь соответствующие
документы.
Заправка и ремонт технических средств должен производиться только в
специально отведенных для этого местах. Эксплуатация техники должна
быть организована таким образом, чтобы исключить малейший пролив
горюче-смазочных материалов и загрязнение прилегающей территории.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
4
Лист
Механизированная колонна (строительно-монтажный участок) должна
быть
оснащена
передвижными
пунктами
санитарно-гигиенического
обслуживания и оказания первой медицинской помощи.
В подготовительный период должны быть выполнены работы по
подготовке строительных механизмов и автотранспорта, работы по
обеспечению поставки материалов, произведена проверка и осмотр кабеля,
подготовка складских помещений, строительство временных сооружений,
наем неквалифицированных рабочих, аренда помещений для работников
подрядных организаций и прорабского участка.
Перед началом работ необходимо уточнить местоположение подземных
сооружений и получить письменное разрешение на производство работ.
Работы в охранных зонах подземных сооружений должны производиться с
обязательным присутствием представителей заинтересованных организаций.
Все работники, занятые на строительстве, должны быть обучены
методам безопасного ведения работ, иметь соответствующие удостоверения,
и обязаны выполнять все требования действующих правил и инструкций по
технике безопасности.
Хранение материалов рабочим рекомендуется осуществлять на складах,
представляемых Заказчиком.
Выполнение вышеизложенных мероприятий обеспечивает безопасность при
проведении строительно-монтажных работ.
3.3.Мероприятия по охране труда.
Основные мероприятия, обеспечивающие соблюдение требований по охране
труда в процессе строительства и технической эксплуатации
проектируемых КЛ-0,4 кВ, КЛ-10 кВ базируются на положениях
соответствующих нормативно-правовых актов, рекомендаций производителя
оборудования по охране труда и технике безопасности, ведомственных
документов по технике безопасности, в том числе:
- Правила по охране труда при работе на линейных сооружениях кабельных
линий электропередачи.
В целях обеспечения техники безопасности при строительстве и эксплуатации
линейных сооружений в проектной документации предусмотрены следующие
мероприятия:
- в соответствии с действующими нормами и правилами соблюдены допустимые
расстояния от сооружений, представляющих опасность при строительстве и
эксплуатации;
- предусмотрено использование материалов имеющих сертификат
безопасности.
До начала производства земляных работ необходимо вызвать
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
5
Лист
представителей местных организаций для уточнения местонахождения их
подземных коммуникаций по трассе.
Точное расположение коммуникаций в местах сближений и пересечений
должно быть установлено строительной организацией в присутствии
представителей эксплуатации трассовыми приборами. Производство работ без
письменного разрешения в охранных зонах действующих сетей ЗАПРЕЩАЕТСЯ. В
случае обнаружения коммуникаций, не указанных в проектной документации,
или обозначающих их знаков, земляные работы должны быть приостановлены, а
на место работ необходимо вызвать представителей Заказчика и организаций,
эксплуатирующих обнаруженные сети, и принять меры по предохранению
обнаруженных сетей от повреждений.
При пересечении действующих коммуникаций, не защищенных от
механических повреждений, грунт должен разрабатываться с применением
ручных безударных инструментов.
В качестве обязательного организационного мероприятия при проведении
строительных работ предусмотрена разработка подрядной строительномонтажной организацией в составе проекта производства работ (ППР)
специального раздела по охране труда и технике безопасности, учитывающего
конкретные условия выполнения работ по строительству КЛ-0,4 кВ.
4.ЗЕМЛЯНЫЕ РАБОТЫ.
К земляным работам на строительстве линейных сооружений относятся:
- рыхление грунта, рытье и засыпка траншей, котлованов, ям под кабели,
трубопроводы, коллекторы, столбовые опоры с устройством в необходимых
случаях креплений, обеспечением водоотлива, отогрева и обработки иными
способами мерзлых и скальных грунтов;
- уплотнение грунта, погрузка и перевозка оставшейся земли;
- перемещение растительного слоя грунта в целях его рекультивации,
планировка поверхности и укрепление (в необходимых случаях);
- устройство бестраншейным способом горизонтальных скважин для
прокладки кабелей и трубопроводов под препятствиями.
Сопутствующими при производстве земляных работ являются: накрытие и
восстановление уличных покровов, подвозка песка и засыпка им траншеи.
Выполнение земляных работ вне зависимости от их объема может
осуществляться только при наличии рабочего (уличного) чертежа,
исполненного на геодезической подоснове в масштабе не мельче 1:1000 с
нанесенными на нем существующими и проектируемыми подземными
сооружениями с указанием привязок, глубины заложения, а так же
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
6
Лист
существующих и проектируемых вертикальных отметок и красных линий.
К уличному чертежу должен быть приложен продольный профиль трассы
прокладки кабелей с указанием соответствующих посторонних сооружений.
Уличный чертеж должен быть согласован со всеми заинтересованными
организациями, владельцами подземных сооружений, с управлениями
благоустройства и организациями по озеленению и др.
На чертежах должны быть указаны участки трассы, на которых земляные
работы полностью или частично выполняются механизированным способом.
До начала земляных работ заказчик обязан получить письменное
разрешение (ордер) на производство работ и передать его подрядчику.
При производстве земляных работ должны быть приняты необходимые
меры для предотвращения возможных повреждений существующих наземных и
подземных устройств или сооружений. Все трубопроводы и кабели,
попадающие в зону траншей и котлованов, на время работ должны быть
заключены в короба и надежно закреплены подвеской (рис. 1).
Рис.1 Защита действующих сооружений при рытье траншей.
Разработка грунта в траншеях и котлованах в непосредственной
близости от всех видов подземных коммуникаций должна производиться в
присутствии прораба или мастера, а так же ответственных представителей
организации, эксплуатирующей эти коммуникации.
В местах сближения с действующими подземными трубопроводами и
кабелями разработка грунта в непосредственной близости от них должна
выполняться вручную наиболее опытными рабочими с особой осторожностью.
При производстве земляных работ над кабелями применение отбойных
молотков для рыхления грунта и землеройных машин для его выемки
допускается только на глубину, при которой до кабелей остается слой
грунта не менее 0,4 м, при этом трасса кабеля должна быть прошурфована.
Дальнейшая выемка грунта должна производиться лопатами.
Применение ломов и аналогичных инструментов запрещается.
Перед началом работы под надзором персонала, эксплуатирующего
кабели, должно быть произведено контрольное вскрытие грунта для
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
7
Лист
уточнения расположения и глубины прокладки кабелей и установлено
временное ограждение, определяющее границы работы землеройных
механизмов. В местах обнаружения подземных коммуникаций или других
сооружений, не обозначенных в имеющейся документации, земляные работы
должны
быть
немедленно
прекращены;
одновременно
вызываются
представители
организации,
эксплуатирующей
эти
сооружения.
Обнаруженные сооружения должны быть ограждены и надежно защищены от
возможных их повреждений.
В случае повреждения какого-либо подземного сооружения производитель
работ обязан немедленно прекратить работы в этом месте, принять меры,
обеспечивающие безопасность работающих, сообщить о случившемся своему
руководителю и в аварийную службу эксплуатирующей сооружение
организации.
Перекладку и подвеску действующих электрических кабелей, которые
будут обнаружены в траншее, допускается производить только с согласия и
в присутствии представителя электросети при отключенном и разряженном
на землю кабеле.
Временное замощение траншей и котлованов на проезжей части
производится строительной организацией, выполняющей земляные работы,
после их завершения.
Окончательное восстановление уличных покровов, нарушенных при
прокладке кабеля, производится специализированными организациями по
договорам со строительными организациями, производившими земляные
работы.
Следует стремиться к тому, чтобы размеры разрываемого участка
позволяли закончить основные работы в течение рабочего дня.
При разбивке трассы необходимо соблюдать следующие требования:
1) Пересечение автодороги подземными сооружениями ГТС, как правило,
осуществлять под углом 90° к оси дороги. При невозможности выполнения
этого условия допускается отклонение от прямого угла в пределах до 45º;
2) разбивка трасс в местах сближения с подземными сооружениями
должна производиться с шурфованием через каждые 20м. Шурфы роются
перпендикулярно продольной оси трассы на глубину, превышающую на 0,2 м
глубину траншей. Длина шурфа должна превышать ширину проектируемой
траншеи на 0,3 м с каждой стороны. На пересечениях трассы с другими
подземными сооружениями шурфы роются вдоль трассы.
4.1 Ограждение участков производства земляных работ
Участки производства земляных работ при строительстве линейных
сооружений должны ограждаться: инвентарными цитатами (рис.3);
перекладинами на двух переносных стойках (рис.4).
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
8
Лист
Рис.3 Ограждение, применяемое при земляных работах.
На ограждениях должно быть нанесено наименование строительной
организации, производящей земляные работы с указанием номера телефона
ответственного за производство работ.
В местах производства работ, требующих ограничений в движении
транспорта,
должны
устанавливаться
специальные
знаки,
либо
соответствующие предупреждения должны быть нанесены на ограждения. С
наступлением темноты и при тумане на ограждения траншей и котлованов
устанавливают красные световые сигналы.
Разработка грунта.
При разработке в отвал грунт должен складываться:
а) у котлованов глубиной до 1,2 и у траншей на расстоянии не менее
0,5м от бровки со стороны автодороги;
б) у котлованов глубиной свыше 1,2 м на расстоянии не менее 1,0 м от
бровки.
Рытье котлованов и траншей с вертикальными стенками без креплений
разрешается только в грунтах естественной влажности при отсутствии
грунтовых вод. При этом глубина выемки грунта не должна превышать:
а) 1 м в насыпных песчаных и гравелистых грунтах;
б) 1,25 м в супесках;
в) 1,5 м в суглинистых, глинистых и сухих лессовидных грунтах.
Во всех остальных случаях, когда работы по своему характеру
отличаются от изложенных, траншеи и котлованы должны разрабатываться
либо с откосами без креплений, либо с укрепленными вертикальными
стенками.
Производитель работ, мастер и бригадир обязаны постоянно вести
наблюдение за состоянием откосов траншей и котлованов, принимая в
необходимых случаях меры для предотвращения самопроизвольных обвалов.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
9
Лист
В зимнее время во всех грунтах, за исключением сухого песка,
разработка траншей и котлованов на глубину его промерзания допускается
без креплений.
Котлованы и траншеи, разработка которых начата в условиях мерзлого
грунта, при продолжении работ в условиях положительной температуры
требуют крепления.
Выполнение строительных работ в траншеях без креплений с
вертикальными стенками следует осуществлять сразу же после ее
разработки.
При рытье траншей и котлованов ручными способами на глубине 1 м
грунт выбрасывается непосредственно в отвал на установленное расстояние
от края разработки.
Крепление стен траншей и котлованов.
В процессе работ устройство откосов или крепление стен траншей и
котлованов в определенных грунтовых условиях и при определенной глубине
раскопки являются обязательными. Следует применять следующие способы
крепления стен траншей и котлованов:
а) горизонтально-рамный (рис. 5 для сухих грунтов, способных сохранить
отвесные стенки при глубине до 2 м;
б) горизонтально-сплошной (рис. 5б) для сухих оползающих грунтов, а
так же плотных грунтов, если траншея или котлован остаются открытыми
в течение длительного времени;
Рис.5. Способы крепления стенок котлованов.
а) крепление горизонтально-рамное;
б) крепление горизонтально-сплошное;
в) крепление горизонтальное с прозорами;
г) крепление смешанное: горизонтальное, сплошное и шпунты;
д) крепление вертикально-рамное;
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
10
Лист
е) крепление вертикально-сплошное
в) горизонтальный с прозорами (рис. 5в) для сухих связных грунтов при
отсутствии грунтовых вод (допускается при глубине траншеи не более 3,0м);
г) смешанный горизонтально-сплошной со шпунтами (рис. 5г) для
водоносных грунтов в нижней части траншеи, котлована или ямы. Этот тип
крепления позволяет сначала крепить стены более простым дешевым
способом, а затем уже переходить к усилению нижней его части
устройством забойного крепления;
д) вертикально-рамный (рис. 5д) для условий, аналогичных п. в) при
механической разработке траншеи;
е) вертикально-сплошной (рис. 5е) для сыпучих грунтов при глубоких
траншеях, когда горизонтальное крепление недостаточно безопасно, и для
грунтов с прослойками плывуна.
Котлованы и траншеи глубиной до 3 м, как правило, должны крепиться
инвентарными щитами.
а) для крепления грунтов естественной влажности (кроме песчаных)
должны применяться доски толщиной не менее 40 мм, а для грунтов
повышенной влажности – не менее 50 мм. Доски следует укладывать за
вертикальные стойки вплотную к грунту с укреплением распорками;
б) стойки креплений должны устанавливаться не реже чем через 1,5 м;
в) расстояние между распорками по вертикали не должно превышать 1,0м.
Распорки укрепляются упором;
г) над бровками верхние доски должны выступать не менее чем на 15 см;
д) узлы креплений, на которые опираются полки для переброски грунта,
необходимо делать усиленными. Полки ограждаются бортовыми досками
высотой не менее 15 см.
Разработку выемок в грунтах, насыщенных водой (плывунах), следует
осуществлять по индивидуальным проектам, предусматривающим безопасные
способы производства работ –искусственное водопонижение, шпунтовое
крепление и др.
Разработку креплений следует производить снизу и постепенно по мере
засыпки грунтом траншеи или котлована. Число одновременно удаляемых
досок по высоте не должно превышать трех, а в сыпучих и неустойчивых
грунтах – не более одной.
4.2 Засыпка траншей и котлованов
Траншеи и котлованы следует засыпать вынутым грунтом так. Чтобы
наиболее рыхлая часть его отсыпалась в нижние слои. Засыпку следует
производить слоями толщиной свыше 20 см с тщательным уплотнением
каждого слоя. Уплотнение грунта, засыпаемого в траншеи и котлованы,
производится механическими или ручными трамбовками.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
11
Лист
Засыпка траншей и котлованов торфом, растительным грунтом,
грунтами с примесью щепы, опилок, навоза и других органических примесей
не допускается.
В местах пересечений траншей с подземными коммуникациями или
кабелями, проложенными в пределах глубины траншеи, ее засыпка
производится песчаным грунтом слоями, толщина которых определяется в
зависимости от применяемых уплотняющих машин.
Засыпка траншея с проложенным кабелем в зимнее время должна
производиться талым грунтом или привозным песчаным грунтом на высоту
не менее 0,3 м от верхней трубы.
Применяемый для насыпи верхней части траншеи мерзлый грунт не
должен содержать фракций размером, превышающим 5 см.
Засыпка пазух между стенками котлованов и колодцами должна
производиться талым грунтом с содержанием не более 15% мерзлых фракций
размером до 3 см. На не спланированных или на незамещенных улицах
засыпка траншей допускается холмиком, так как в последующем произойдет
его осадка естественным путем.
Засыпка траншей и котлованов в местах вскрытия действующих
подземных сооружений должна производиться в присутствии представителей
соответствующих эксплуатационных организаций.
4.3 Отвозка грунта
Излишний, а так же непригодный для засыпки грунт должен быть увезен
с места разработки по возможности немедленно.
Вывозка грунта производится, главным образом, на автомобиляхсамосвалах и погрузкой, как правило, с помощью одноковшовых экскаваторов.
Для вывозки излишнего или негодного для обратной засыпки грунта его
следует предварительно окучивать, например с помощью бульдозерного
отвала экскаватора.
Избыточный грунт должен вывозиться на свалки или в места,
установленные решениями администрации.
При погрузке и вывозке грунта необходимо следить за тем, чтобы
вместе с ним не увозились с трассы материалы, полученные при вскрытии
уличных покровов (камень, асфальт, плиты и т.д.), которые могут быть
использованы вторично при восстановлении покровов.
5. ПРОКЛАДКА КАБЕЛЯ В ЗЕМЛЯНОЙ ТРАНШЕЕ.
5.1 Общие положения. Входной контроль строительных длин.
Для своевременной приемки и разгрузки поступающих барабанов с
кабелем и их хранения необходимо заблаговременно подготовить кабельные
площадки.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
12
Лист
Размеры площадок следует рассчитывать на размещение максимального
количества барабанов, направляемых в данный пункт, предусмотрев
автотранспорт и разгрузочные средства.
После разгрузки барабанов с кабелем, на железнодорожных разгрузочных
пунктах необходимо произвести тщательный их внешний осмотр, сверить с
накладными число мест, соответствие маркировки и упаковки требованиям
ТУ на кабель. На все обнаруженные дефекты для предъявления иска
необходимо составить акт с участием представителей подрядчика,
заказчика и других заинтересованных организаций для предъявления
претензий поставщику.
Все
кабели,
поступившие
на
строительство,
должны
быть
зарегистрированы в ведомостях учета строительных длин и пройти входной
контроль. Кабели, не прошедшие входного контроля, прокладке не подлежат.
Во время проведения входного контроля внешним осмотром необходимо
проверить состояние барабанов и их обшивки. В случае обнаружения
незначительных повреждений их следует устранить собственными силами на
месте. Если барабан на месте отремонтировать невозможно или
обнаруженные дефекты могут создать опасность повреждения кабеля при
транспортировании или при прокладке, то с уведомлением заказчика кабель
с этого барабана должен быть перемотан на исправный барабан плотными и
ровными витками. Не допускается перемотка с барабана на барабан, если
они установлены на щеки. При перемотке необходимо осуществлять
визуальный контроль целостности наружной оболочки кабеля. Перемотке
также подлежит поступивший оптический кабель если выведенный на щеку
барабана нижний конец имеет длину менее 1,7 м (запас для измерений).
После вскрытия обшивки барабана следует проверить наличие заводского
паспорта (протокола), соответствие данных строительной длины, указанных
в паспорте и данным, обозначенным на щеке барабана.
Результаты входного контроля должны фиксироваться в протоколах по
установленной форме.
В случае выявления значительных дефектов кабеля, должен быть
составлен акт с участием представителей подрядчика, заказчика и других
заинтересованных организаций. При этом следует руководствоваться
Законом Российской Федерации "О защите прав потребителей".
6. ПЕРЕЧЕНЬ ОСНОВНЫХ ВИДОВ СТРОИТЕЛЬНЫХ И МОНТАЖНЫХ РАБОТ,
ОТВЕТСТВЕННЫХ КОНСТРУКЦИЙ, УЧАСТКОВ СЕТЕЙ ИНЖЕНЕРНОТЕХНИЧЕСКОГО ОБЕСПЕЧЕНИЯ, ПОДЛЕЖАЩИХ ОСВИДЕТЕЛЬСТВОВАНИЮ С
СОСТАВЛЕНИЕМ СООТВЕТСТВУЮЩИХ АКТОВ ПРИЕМКИ.
Работы по разработке траншей, обратной засыпке, прокладке кабелей
подлежат освидетельствованию с составлением следующих актов:
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
13
Лист
1. Акты освидетельствования траншей и оснований под монтаж кабелей.
2. Протокол испытания силового кабеля напряжением свыше 1000 В.
3. Протокол осмотра и проверки сопротивления изоляции кабелей на
барабанах перед прокладкой.
4. Протокол прогрева кабелей на барабанах перед прокладкой при низких
температурах.
5. Журнал прокладки кабелей.
6. Акт освидетельствования кабельных муфт.
7. Акт освидетельствования защитного покрытия кабелей.
7. ПЕРЕЧЕНЬ МЕРОПРИЯТИЙ ПО ПРЕДОТВРАЩЕНИЮ В ХОДЕ
СТРОИТЕЛЬСТВА ОПАСНЫХ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ И
ТЕХНОГЕННЫХ ЯВЛЕНИЙ, ИНЫХ ОПАСНЫХ ПРИРОДНЫХ ПРОЦЕССОВ.
Отрицательные воздействия на экологическую ситуацию:
- загрязнение почв;
- загрязнение пород зоны аэрации;
- изменение термовлажностного режима и свойств пород;
- нарушение естественного природного баланса территории;
- при условии невыполнения природоохранных мероприятий в процессе
эксплуатации объекта, прогноз негативного влияния его на природную
среду может носить прогрессирующий характер.
Положительные воздействия на экологическую ситуацию:
- Благоустройство и озеленение территории.
В процессе эксплуатации объекта возможно снижение и полное
исключение некоторых негативных воздействий и их источников.
Сооружения КЛ-10 кВ не относится к экологически опасным объектам
хозяйственной деятельности. При прокладке применяются 2 бронированных
трехжильных кабеля.
Проложенные кабели в процессе строительства и эксплуатации не
создают вредных электромагнитных или иных излучений и не являются
источником каких-либо частотных колебаний, защитные покровы и оболочка
кабеля не выделяют вредных химических веществ и биологических отходов.
Нет шума, вибраций и иных вредных физических воздействий от
оборудования.
Таким образом, нет вредного воздействия и не требуется специальных
мер по охране атмосферного воздуха, подземных и поверхностных вод.
Данным проектом предусматривается применение экологически чистого
оборудования, практически не выделяющего вредных веществ. Поэтому, в
соответствии с согласованием
РОСКОМСАНЭПИДЕМНАДЗОРА от 25.05.93г. №01-13/759-11, санитарнозащитные зоны не предусматриваются.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
14
Лист
8. ПЕРЕЧЕНЬ МЕРОПРИЯТИЙ ПО ОБЕСПЕЧЕНИЮ НА ЛИНЕЙНОМ ОБЪЕКТЕ
БЕЗОПАСНОГО ДВИЖЕНИЯ В ПЕРИОД ЕГО СТРОИТЕЛЬСТВА.
Строительные машины , транспортные средства, производственное
оборудование должны соответствовать требованиям государственных
стандартов по безопасности труда.
Машины, транспортные средства, производственное оборудование и
другие средства механизации должны использоваться по назначению и
применяться в условиях, установленных заводом-изготовителем.
Маршрут движения техники, разъезды, места складирования и разгрузки
материалов, пересечения с инженерными коммуникациями, должны быть
обозначены на местности столбиками. Маршрут движения, места установки
указателей наносятся на ситуационный план участка производства работ и
на схему маршрута движения. Схема маршрута движения техники передается
лицу, ответственному за выпуск техники на место производства работ.
Перед выпуском автотракторной техники на место производства работ,
водители и машинисты должны пройти предрейсовый медицинский осмотр и
инструктаж по особенностям маршрута движения техники в охранной зоне
газопровода с записью в журнале инструктажей и путевом листе
транспортного средства в разделе ≪Особые отметки≫.
Инструктаж проводит ответственный за выпуск техники. Передвижение
техники в охранных зонах в ночное время суток, кроме аварийновосстановительных работ, запрещается.
Маневры техники, развороты, движения задним ходом следует выполнять
по сигналу ответственного, при этом скорость движения техники не должна
превышать 3 км/ч.
Передвижение техники вдоль склона с углом крутизны больше 20
градусов запрещается. Разъезд со встречной техникой следует выполнять в
местах предусмотренных транспортной схемой, обеспечивая безопасное
расстояние не менее 2-х метров между транспортными средствами.
Вдоль трассовый проезд дня движения техники, должен быть обеспечен
вертикальной планировкой, а на грунтах со слабой несущей способностью,
выполнены лежневые дороги, намораживание, укрепление инвентарными
щитами и т.д.
При пересечении коммуникаций сторонних организаций маршруты
движения техники согласовываются с владельцами коммуникаций.
Строительные машины, транспортные средства, производственное
оборудование (машины мобильные и стационарные), средства механизации,
приспособления, оснастка (домкраты, грузовые лебедки и др.) , ручные
машины и инструмент (электродрели, электропилы, рубильные и клепальные
пневматические молотки, кувалды, ножовки и т.д.)
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
15
Лист
должны соответствовать требованиям государственных стандартов по
безопасности труда. Машины, транспортные средства, производственное
оборудование и другие средства механизации должны использоваться по
назначению и применяться в условиях, установленных заводомизготовителем.
Производство погрузочно-разгрузочных работ, проводимых с применением
грузоподъемных механизмов.
Осуществлять контроль за исправностью грузоподъемных механизмов.
К строповке грузов допускать только аттестованных стропальщиков при
наличии удостоверений о проверке знаний.
Осуществлять контроль за исправностью подъемных механизмов.
К строповке грузов допускать только аттестованных стропальщиков при
наличии удостоверения о проверке знаний.
Осуществлять контроль за погрузкой - разгрузкой, перемещением груза,
а при возникновении аварийных ситуаций или опасности травмирования
работников немедленно прекратить работы. Работы осуществлять в
присутствии лица, ответственного за производство работ.
Строповку грузов производить исправными инвентарными стропами или
специальными грузозахватывающими устройствами. Содержать в
исправном состоянии погрузо-разгрузочные площадки. Перемещение грузов
над оборудованием, механизмами производить на расстоянии по высоте не
менее 500 мм. При подъеме и опускании груза стропальщику находиться на
расстоянии не менее 1 метра. Зацепку производить за все имеющиеся петли,
проушины и т.д. Исключить опрокидывание и переворачивание груза при его
перемещении
Организация строительной площадки, для ведения на ней работ, должна
обеспечивать безопасность труда работающих на всех этапах выполнения
строительно-монтажных работ.
Электроосвещение периметра территории корпусов 2 и 3 выполнить от
ЩНО корпуса 2, устанавливаемого в помещении диспетчерской пом 138
корпуса 2
Электроосвещение территории выполнено светильниками типа «Зеро-О»
90 Вт IP 65.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
16
Лист
Светильники освещения территории устанавливаются на опорах ОГК-9-Ц
на кронштейнах.
Для защиты светильников в цоколе опоры монтируется автоматический
выключатель.
Выполнить заземление опор освещения.
Кабель питания наружного электроосвещения периметра АВБбШв 4*25 –
рассчитан на возможное подключение световой рекламы, новогодней
иллюминации. Подключение светильников выполнить кабелем ВВГ 3*1,5.
Светильники, устанавливаемые на кровле корпусов 2 и 3 запитываются
от ЩНО кабедем ППГнгА-HF 5*6, проложенным по ограждению кровли в
гофрорукаве УФ (стойкому к ультрафиолету) 32.. Подключение светильников
к магистрали выполнить кабелем ППГнг(А)-HF 3*1,5.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
17
Лист
Лист ознакомления с ППР.
(заполняется руководителем работ)
№
П/П
ФИО
Должность
№ документа
Дата
по ТБ
ознакомления
Подпись
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
18
Лист
Лист регистрации изменений в технологической карте
Изм
№№ листов (страниц)
измене замене новых изъян-ных н-ных
тых
Всего
Вход. №
листов
№
сопровод.
в
докуме документа
документ
и дата
нта
е
Подпись
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
Дата
19
Лист
Узел заземления опоры освещения.
Все соединения выполнить сваркой. Места соединений покрыть
антикоррозийной краской.
Rз.у не более 30 Ом. Если значение сопротивления превышает 30 Ом необходимо забить дополнительные электроды
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
20
Лист
Эскиз ввода кабеля в щит.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
21
Лист
Пересечение двух кабельных линий между собой согласно типовому
альбому А5-92-29
Примечание: согласно ПУЭ-7 п.2.3.94: При пересечении кабельными линиями других
кабелей они должны быть разделены слоем земли толщиной не менее 0,5 м; это
расстояние в стесненных условиях для кабелей до 35 кВ может быть уменьшено до 0,15 м
при условии разделения кабелей на всем участке пересечения плюс по 1 м в каждую
сторону плитами или трубами из бетона или другого равноправного материала; при этом
кабели связи должны быть расположены выше силовых кабелей.
Пересечение проектируемой кабельной линии с трубопроводом
согласно типовому альбому А5-92-32
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
22
Лист
Пересечение кабельной линии с автодорогой. Прокладка открытым
способом согласно типовому альбому А5-92-39
Исполнение 2. Водоотводная канава и зона отчуждения отсутствуют.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
23
Лист
Эскиз заглубления осветительных комплексов.
Объем земляных работ на 1 комплекс
Разработка грунта: V=3,14*2,2м*(0,5м*0,5м)/4=0,432м3
Заливка бетоном В15 (М200): V=3,14*0,1м*(0,5м*0,5м)/4=0,020м3
Засыпка щебнем М400 5(3)-10: V=3,14*0,1м*(0,5м*0,5м)/4=0,020м3
Обратная
засыпка
грунтом:
V=3,14*0,15м*(0,5м*0,5м3
0,133м*0,133м)/4=0,027м
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
24
Лист
Эскиз расключения концевой опоры (1 светильник; подвод 1го кабеля).
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
25
Лист
ОПОРА 20-3Н+КРМ
Примечание:
1. Все кронштейны и вал привода заземлить проводником ЗП1.
2. На приводе (поз.14) предусмотреть установку замка.
3. Чертеж выполнен на основании чертежа ТП 3.407.1-143.1.27.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
26
Лист
Примечание:
1. В листе «Спецификация оборудования» представлена на одну опору.
2. Все кронштейны и вал привода заземлить проводником ЗП1.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
27
Лист
3. На приводе (поз.14) предусмотреть установку замка.
4. Чертеж выполнен на основании чертежа ТП 3.407.1-143.1.27.
Спецификация опоры 20-3Н с КРМ
Поз.
Обозначение
Наименование
1
2
3
СВ110-5 3.407.1-143.7.3
Ко
л.
Масса
ед., кг
Примечание
4
5
Стойка СВ110-5
1
1180
—
ОГ2
3.407.1-143.8.27
Накладка ОГ2
1
1,6
—
ОГ5
3.407.1-143.8.28
Накладка ОГ5
1
1,2
—
Б5
3.407.1-143.8.39
Болт Б5
1
0,6
—
ТМ6
3.407.1-143.8.6
Траверса ТМ6
1
23
—
Х1
3.407.1-143.8.49
Хомут Х1
1
1,2
—
У1
3.407.1-143.8.40
Кронштейн У1
1
7,0
—
РА1
3.407.1-143.8.64
Кронштейн РА1
1
13,8
—
РА2
3.407.1-143.8.65
Кронштейн РА2
1
2,0
—
РА3
3.407.1-143.8.69
Вал привода РА3
2
12,0
—
РА4
3.407.1-143.8.66
Кронштейн РА4
2
1,5
—
Уголок 80х80х6, I-2300
ГОСТ 8509-86
1
17
—
КМ2
КМ3
3.407.1-143.8.56
Скоба КМ3
3
0,60
—
Х7
3.407.1-143.8.68
Хомут Х7
4
0,70
—
Х8
3.407.1-143.8.68
Хомут Х8
4
0,8
—
ЗП1
3.407.1-143.8.54
Проводник ЗП1
6,0
м
0,90
—
КР10
180.2н/5-11
Кронштейн КР10
1
9,11
—
1
ГОСТ1232-82
Изолятор ШТИЗ-10Б
3
3,50
—
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
28
Лист
5
ГОСТ1232-82
Зажим ПС-2
4
0,50
—
13
Разъединитель РЛНДСЭЩ-1-10-II-630УХЛ1
1
65
—
14
Привод ПР СЭЩ-01-1УХЛ1
1
10,50
—
15
Муфта КНТП-10/35/50
1
3,50
—
16
Ограничитель
перенапряжений
3
2,20
—
ОПНп-10/13,7-10/650УХЛ1
17
ГОСТ 23065-78
—
Зажим аппаратный А1 А
6
—
Провод СИП-3 1х50
9м
—
19
21
ГОСТ7798-70
Болт М12х40
11
0,05
—
23
ГОСТ5915-70
Гайка М12
11
0,02
—
25
ГОСТ11371-78
Шайба 12
11
0,01
—
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
29
Лист
Прокладка кабелей 10 кВ в траншее
Прокладка кабелей 0,4 кВ
Примечания:
1. Питающие кабели 0,4 кВ проложить в земляной траншее на глубине не менее
0,9м от планировочной отметки земли.
2. Переходы через коммуникации выполнить в трубах сигнальной лентой ЛС1
УХЛ4.
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
30
Лист
Пересечение с кабелями
1. После ввода труб в здание необходимо восстановить гидроизоляцию стен.
2. Кабели в трубе внутри помещения уплотнить по черт. А11-2011,43
вариант 2.
Уплотнение двустенных гофрированных ПНД-труб
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
31
Лист
ООО «ТехноРесурс» ППР №Д-2023-309-НЭС2
Изм.
Лист
№ докум.
Подпись
Дата
32
Лист
