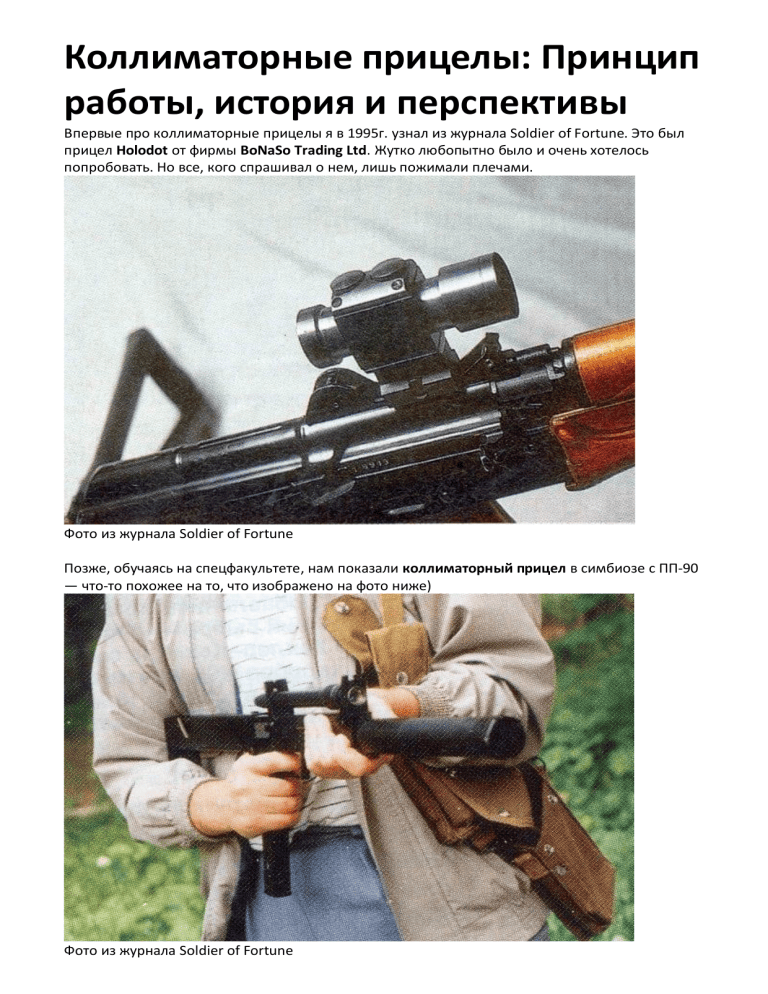

Коллиматорные прицелы: Принцип
работы, история и перспективы
Впервые про коллиматорные прицелы я в 1995г. узнал из журнала Soldier of Fortune. Это был
прицел Holodot от фирмы BoNaSo Trading Ltd. Жутко любопытно было и очень хотелось
попробовать. Но все, кого спрашивал о нем, лишь пожимали плечами.
Фото из журнала Soldier of Fortune
Позже, обучаясь на спецфакультете, нам показали коллиматорный прицел в симбиозе с ПП-90
— что-то похожее на то, что изображено на фото ниже)
Фото из журнала Soldier of Fortune
Не помню как он назывался, возможно это был ПСК-8 или ПОТ
ПСК-8 (Прицел стереоскопический коллиматорный)
ПОТ(Прицел оптический точечный)
Итак, что же такое коллиматор?
Вот наверное первый советский коллиматор, для стрелкового оружия «Светлячок»
Коллиматор (от collimo, искажение правильного лат. collineo — направляю по прямой линии) —
устройство для получения параллельных пучков лучей света или частиц.
Коллиматорные прицельные системы — это системы, использующие коллиматор для
построения изображения прицельной метки, спроецированного в бесконечность. В
действительности в прицеле лучи света от источника отражаются линзой коллиматора в глаз
стрелка параллельным потоком. В результате этого глаз стрелка не обязательно должен
находиться на оптической оси прицела, главное, чтобы он находился в пределах проекции линзы
прицела вдоль этой оси. При поперечных перемещениях глаза прицельная метка с точки зрения
наблюдателя перемещается по линзе прицела, оставаясь на точке прицеливания вне
зависимости от положения глаза наблюдателя относительно прицела.
Коллиматорный прицел позволяет вести стрельбу, держа оба глаза открытыми, при этом поле
зрения не уменьшается и у стрелка есть возможность своевременно реагировать на изменение
окружающей обстановки.
Вот он же с другим прицелом, для военных «Вьюга-45-2»
Коллиматорный прицел обеспечивает более высокую скорость прицеливания, чем
традиционные прицельные приспособления (мушка/целик) т.к. при прицеливании нужно
совмещать всего лишь — красную светящуюся метку, видимую в окуляре и саму цель, при этом
глаз аккомодируется на расстоянии до цели (в механических прицелах — обычно на мушку,
целик и цель видны не в фокусе).
Коллиматорные прицелы бывают открытые и закрытые. Существует/существовала нечеткость
терминологии на этот счет. Изначально закрытыми прицелами именовались прицелы, которые
не имели прозрачной линзы, а только проецировали в глаз стрелка прицельную метку. Цель в
окуляре не отображалась, прицеливание осуществлялось бинокулярно при наблюдении одним
глазом прицельной метки, а другим — цели, в мозгу стрелка происходило характерное для
бинокулярного зрения совмещение изображений от обоих глаз.
Примерно это выглядело так.
В настоящее время такие прицелы практически вышли из употребления.
Современные коллиматорные прицелы имеют оптическую схему, сквозь которую стрелок
наблюдает цель, и при этом она же отражает в его глаз изображение прицельной метки, по
старой классификации все такие прицелы назывались открытыми.
Сейчас закрытым коллиматорным прицелом именуется прицел, у которого источник
освещения, формирующий метку, находится в закрытом (обычно цилиндрическом,
герметичном) корпусе, при этом, кроме передней линзы коллиматора, имеется закрывающая
корпус сзади линза окуляра.
Закрытый коллиматорный прицел
Открытый коллиматорный прицел имеет только переднюю линзу в оправе, источник света
находится открыто на основании прицела.
Открытый коллиматорный прицел
История развития коллиматорных прицелов
Говард Грабб был главой семейной фирмы Grubb Telescope Company, основанной его отцом,
которая делала большие телескопы, средства управления телескопами и другие оптические
приборы. Он также известен своей работой по совершенствованию перископов и
изобретением коллиматорного прицела.
Говард Грабб (28 июля 1844 — 16 сентября 1931), Дублин, Ирландия, конструктор оптических
приборов.
В 1900г. Грабб изобрел коллиматорный прицел. В дальнейшем этот тип прицелов начал
использоваться на всех видах оружия от стрелкового, до истребителей и артиллерии.
В 1901г. Говард Грабб создал компактный вариант коллиматорного прицела, подходящего для
ручного огнестрельного оружия и небольших устройств. Прицел был модернизирован,
освещение прицельной марки было улучшено путем размещения осветителя на его лицевой
стороне сверху , в результате попадающий свет отражался от передающего зеркала, а затем от
вогнутого стекла в глаз наблюдателю.
Коллиматорный прицел Грабба стал применяться на охотничьем оружии и завоевал
популярность. также в 1901г.
Типы колиматорных прицелов
Схема трех типов коллиматорных прицелов. Верхняя использует коллиматорный объектив (CL) и
разделитель лучей (B), чтобы создать виртуальный образ на бесконечности (V) от прицельной
марки (R). Нижние две используют полупрозрачные изогнутые зеркала (CM) в качестве
коллимирующей оптикой
Изначально коллиматорные прицелы стали использовать в авиации, применяя их на
истребителях.
Впервые их применили в 1918 году на истребителях Albatros D.V и Fokker Dr.1. Прицелы были
производства фирмы Optische Anstalt Oigee, изготовленные по патенту Грабба, в качестве
подcветки прицельной сетки использовался электрический свет.
Аналогичный прицел был сделан английской фирмой Vickers
В дальнейшие годы авиационные коллиматорные прицелы совершенствовались, принцип их
остался тот же.
Авиационные прицелы используют тот же принцип действия, что и обычные коллиматоры
Пример действия авиационного коллиматорного прицела.
Коллиматорные прицелы широко применялись в авиации, в зенитных установках,
противотанковой артиллерии, минометах.
Зенитный коллиматорный прицел
Зенитный коллиматорный прицел
Вскоре после Второй мировой войны появились коллиматорные прицелы для винтовок и
дробовиков, Nydar shotgun sight (1945), который использует изогнутое полупрозрачное зеркало,
чтобы отражать свет для освещения прицельной марки, и Giese electric gunsight (1947), который
был оснащен батарейным питанием освещения марки.
Коллиматорный прицел Nydar shotgun sight с чехлом
Коллиматорный прицел Nydar shotgun sight на ружье
Коллиматорный прицел Nydar shotgun sight — вид на прицельную метку
Позднее появились прицелы Weaver Qwik-Point (1970) и Thompson Insta-Sight. Оба прицела
использовали окружающий свет для освещения прицельной марки при помощи устройства
разделения луча — зеленый крестик в Insta-Sight, и красный пластиковый стержень «световод»,
который создавал красную точку прицеливания визира в Qwik-Point.
Коллиматор Weaver Qwik-Point
Коллиматор Weaver Qwik-Point на оружии
Thompson Insta-Sight
Были и другой тип коллиматорного прицела, так называемый «слепой» или закрытого типа,
который (в зависимости от используемой прицельной марки) называют RED DOT, он пришел из
артиллерии.
Прицел М4 миномета М4
Для освещения прицельной марки использовалась электрическая лампочка или световоды.
В качестве примера прицелов использующих для освещения световоды можно привести
SinglPoint и Armson OEG.
В качестве прицельной марки у обоих использовалась красная точка, источником светя являлся
окружающий свет. Но, у Armson OEG для подсветки в ночное время использовался тритий —
радиоактивное в-во, что расширяло возможности его использования.
Коллиматорный прицел Armson OEG
SinglPoint
Прицел SinglPoint использовали «Зеленые береты» в рейде на Сон Тай в операции Ivory Coast
20.11.1970
Основным недостатком этой системы является то, что мозг плохо адаптировался для
объединения разнородных изображений от каждого глаза, в результате чего прицельная марка
смещается по отношению к изображению цели. Из-за этого смещения — и большого размера
точки (8 или 16 МОА), эффективность прицелов была значительно ограничена. Военные США
прекратили разработки коллиматорных прицелов для стрелкового оружия
Следующий шаг вперед в технологии красной точки сделала компания Aimpoint, в прицелах
которой стал использоваться светоизлучающий диод (LED) для проецирования красной точки на
изображении цели, это произошло в 1974 году. Однако, не смотря на
преимущества, коллиматоры особого успеха среди охотников и спортсменов не имели.
Коллиматорный прицел Aimpoint Electronic
Все изменилось в 1975 году благодаря сержанту запаса американской армии Джо Паскарелли.
Получив первое место на национальном чемпионате по стрельбе из пистолета в Кемп-Перри, Его
фотография украсила обложку журнала Американской стрелковой ассоциации. На фотографии
был изображен Паскарелли. В руке он держал пистолет, на котором был установлен
прицел Aimpoint Electronic.
Комитет Палаты представителей США по делам вооруженных сил отметил еще в 1975 году о
пригодности использования коллиматорных прицелов для М16, однако, прошло еще довольно
много времени прежде чем коллиматорные прицелы начали использоваться на оружии.
Прицелы Aimpoint ограниченно применялись во время операции Буря в пустыне.
Но только в 2000 году произошел прорыв. Aimpoint заключило контракт на поставку армии США
565783 прицелов M68 Close Combat Optic Rifle Sights (Aimpoint Comp2).
За последующие годы популярность коллиматорных прицелов значительно выросла, появилось
множество разнообразных моделей, но все они обязаны своим появлением Говарду Граббу.
Коллиматорные прицелы. Часть 2:
Голографический прицел
Голографический прицел — это дальнейшее развитие коллиматорного прицела, его
разновидность. Голографический прицел формирует мнимое изображение прицельной марки
благодаря восстановлению лазером ранее записанной голограммы.
Голографический прицел «Валдай ПГ-210»
Голографический прицел
Основной компонент голографического прицела — лазер, формирующий прицельную марку. В
отличии от красной светящейся точки, голограмма может восприниматься на значительных
расстояниях, лазерный луч формирует изображение близко к глазу. Освещённость не имеет
значения — глаз будет отлично различать прицельную марку даже в темноте. Угол зрения также
не влияет на чёткость марки — она всегда располагается в центре прицела. Голограмма
является, по сути, асферическим отражателем, что роднит её с линзой коллиматора.
Конструкция голографического прицела подобна коллиматорному прицелу. В поле зрения
стрелка располагается плоскопараллельная стеклянная пластина с нанесенным на нее
голографическим изображением прицельной марки.
Марка может быть любой формы, размера. Подобно коллиматору, опорное излучение, попадая
на пластину, делает видимым изображение прицельной марки.
Принципиальная схема голографического прицела:
1 — голографическое изображение прицельной марки, 2 — коллимирующий отражатель, 3 —
голографическое изображение, 4 — лазер, 5 — голографическая решётка.
Если со всеми компонентами ГП понятно, то что такое голографическая решетка?
Голографические дифракционные решетки используют в лазерной технике, это один из самых
сложных в изготовлении элементов.
Введенные в лазерный резонатор, они служат селекторами длин волн излучения лазеров.
Голографические дифракционные решетки осуществляют деление светового пучка на несколько
равных по интенсивности пучков, при этом можно получить мультиплицирующий элемент.
Нерассеивающие прозрачные объекты можно освещать сзади, так что в этом случае не
возникает проблемы освещения близко расположенных объектов.
В некоторых моделях прицелов голографическое изображение может выполнять роль
отражателя, как в обычном коллиматорном прицеле.
История создания
В 1972 году был основан независимый, некомерческий научно-исследовательский центр Willow
Runs Laboratories. Позднее он был переименован в Научно-исследовательский институт
окружающей среды штата Мичиган (ERIM). ЕRIM проводил исследования и разработку в области
удаленного обнаружения, радаров и голографии.
Два десятилетия спустя, в 1993 году, ERIM сформировала Michigan Development Corporation
(MDC) для комерциализации технологий ERIM и получения дополнительного дохода.
В 1995 году MDC создала EOTech в качестве стопроцентной дочерней компании ERIM.
В 1996 на SHOT Show компания EOTech представила голографический прицел первого
поколения, под торговым названием Bushnell HoloSight.
Bushnell HoloSight
Данный прицел был разработан для повышения точности прицеливания и скорости
обнаружения цели в спортивной стрельбе и охоте.
В 2000 году EOTech представила голографический прицел второго поколения более компактной
и модульной конструкции.
ГП второго поколения EOTech
В 2005 году EOTech заключает контракт. Силы специальных операций и Корпус морской пехоты
выбирают голографический прицел в качестве стандартного прицела ближнего боя.
В ноябре 2005 года L-3 Communications приобретают EOTech. L-3 является одной из крупнейших
оборонных компаний в США. В 2007 году компания получает сертификат ISO 9001: 2000.
В 2010 году в связи с приобретением L3 компании Insight Technology, EOTech стал частью Отдела
Warrior Систем L3. Отдел также включает в себя Insights Electro-Optics Systems и Infrared Products.
Голографический прицел или прицел с красной
точкой?
На сайте EOTech дан пример для сравнения. Какие из них лучше? Судить вам.
Коллиматорные прицелы. Часть 3:
СССР. Коллиматоры в авиации,
артиллерии и на стрелковом
оружии
Советский Союз был одной из стран, в которой успешно разрабатывали, совершенствовали
коллиматорные прицелы и принимали их на вооружение. В первую очередь коллиматоры
брались на вооружение в авиации, затем в артиллерии: устанавливались на минометы, с
середины 20-го века — на гаубицы, а также применялись в зенитных установках.
Коллиматорные прицелы в авиации
Одним из первых авиационных коллиматорных прицелов был прицел ПАК-1.
ПАК-1 на истребителе И-16, 1936г.
Дальше появился прицел ПБП-1…
…который устанавливался на штурмовиках Ил-2.
Прицельная сетка ПБП-1, подсвеченная красным светодиодом, а в оригинале — лампой
накаливания, и, соответственно, должна быть желтого цвета.
Опять же, пример действия коллиматора.
Позже разрабатывались другие КП, но принципиальная схема авиационного прицела осталась
прежней.
Коллиматорные прицелы в артиллерии
Следующая область военного применения коллиматорных прицелов — артиллерия. Изначально
в 30-40 годах коллиматоры применялись в качестве минометных прицелов. Это были МП-82 и
МП-41.
Миномётный коллиматорный прицел МП-82
Коллиматор расположен на вращающейся крышке угломерного механизма. Таким образом,
коллиматор, угломерный механизм и прицел представляют собой одно целое. Коллиматор и
угломерный механизм, вместе взятые, представляют собой упрощенную панораму, которая
служит для наводки миномета в цель.
Коллиматор служит для визирования в точку наводки. Состоит он из объектива, склеенного из
двух линз 1 и 1а (на рисунке ниже). В фокусе объектива установлена плоско-параллельная
пластинка 2 со световой щелью. Световая щель представляет собою прорезь в слое серебра,
покрывающем плоскость пластинки со стороны объектива шириной 0,05 мм.
Миномётный коллиматорный прицел МП-82
Позже
коллиматорные прицелы на минометах заменили оптическими, которые были более удобны. В
середине 20-го века к артиллерийским панорамным прицелам добавили коллиматорный.
Прицел К-1
Орудийный коллиматор К-1 предназначен для горизонтальной наводки орудия (миномета) при
отсутствии естественных удаленных точек наводки, а также в условиях плохой видимости их. К-1
применяется для орудий наземной артиллерии и минометов. Каждому орудию (миномету)
придается один К-1. К-1 может применяться только совместно с панорамой ПГ-1 на орудиях и с
прицелами МП-46М или МПМ-44М на минометах. При работе с К-1 днем для подсветки сетки
используется естественное освещение, а в условиях плохой видимости — аккумуляторная
батарея.
Зенитные установки
В конце 30-х годов 20-го века военные конструкторы пришли к выводу, что в скорострельных
малокалиберных зенитных установках целесообразно ракурсные прицелы заменять на
коллиматорные, однако война внесла свои коррективы. Коллиматорные прицелы стали широко
применяться в зенитных установках после войны.
ЗПУ-2 (обр. 1944г.)
В качестве прицела ЗПУ-2 использовался коллиматорный прицел К10Т.
ЗПУ-1 (обр. 1948г.)
В ЗПУ-1 использовался уже более совершенный прицел ВК-4(М).
Шкала прицелов ВК-4 и ВК-4М.
Стрельба из танковых зенитных пулеметов ДШКМ и КПВТ велась с помощью коллиматорных
прицелов К10-Т и ВК-4 соответственно.
ЗУ-23-2
ЗУ-23-2 использует прицел ЗАП-23…
В составе которого находятся оптический и коллиматорный прицелы.
Вне зависимости от вида коллиматорных прицелов — авиационных или зенитных —
использовалась одна схема.
Надо отметить, что в СССР широко применяли коллиматорные прицелы, они постоянно
развивались и совершенствовались, но это касалось в первую авиации, ПВО и артиллерии. С
коллиматорными прицелами для стрелкового оружия дела обстояли не так хорошо.
Коллиматоры для стрелкового оружия в СССР
Как я говорил, в Советском Союзе коллиматорные прицелы достаточно широко применялись, но
не в индивидуальном стрелковом оружии. Примерно в конце 80-х начали появляться
коллиматорные прицелы для стрелкового оружия. Это были прицелы закрытого типа, с красно
светящейся точкой в качестве прицельной марки.
Прицел «Светлячок Т-1»
На рисунке изображены коллиматорные прицелы “Вьюга-45-2” для автоматов Калашникова
(слева) и Светлячок Т-1 для охотничьих ружей (справа).
Для подсветки в дневное время использовался окружающий свет, прицельная марка была
красного цвета, а ночью использовался тритиевый светоэлемент, марка была зеленого цвета.
Аналогичное решение было в прицеле Armson O.E.G.
Изначально закрытыми прицелами именовались прицелы, которые не имели прозрачной линзы,
а только проецировали в глаз стрелка прицельную метку. Цель в окуляре не отображалась,
прицеливание осуществлялось бинокулярно при наблюдении одним глазом прицельной метки,
а другим — цели, в мозгу стрелка происходило характерное для бинокулярного зрения
совмещение изображений от обоих глаз.
Однако бинокулярное зрение стрелков может иметь различные отклонения от нормы. В
отдельных случаях эти отклонения проявляются в виде скрытого косоглазия. При этом
недостатке зрения у человека могут наблюдаться самопроизвольные отклонения зрительных
осей, вызванные разобщением зрительных образов, которое является характерной
особенностью «закрытых» прицелов. Также скрытое косоглазие может проявляться у человека в
условиях возбуждения, усталости, под действием медицинских препаратов и т.п.
Иными словами, главным недостатком прицелов «закрытого» типа является то, что
прицеливание с их помощью носит мало предсказуемый характер. Поэтому от таких прицелов
отказались в войсках. Так же, как и в армии США в 70-х годах, о чём я писал ранее.
Разрабатывались прицелы, использующие разделение света.
Такой же принцип использовался в прицелах Weaver QuickPoint.
В конце 80-х — начале 90-х годов начали разрабатывать открытые прицелы как для гражданских,
так и для военных. Интересно, что, в отличие от военных прицелов, в гражданских для подсветки
марки использовались электрические элементы питания. Оно и понятно — батарейки
дефицитны, малый срок работы прицела, ненадежная работа светодиода.
Прицел коллиматорный «Тайга», для использования на охотничьем оружии.
Прицел коллиматорный «Русак» Казанского ОМЗ, для использования на охотничьем оружии.
Для военных в то время также появляются коллиматорные прицелы.
Прицел «Запев»
Прицел «Нить»
Эти прицелы использовали также принцип разделения светового потока. Для подсветки
прицельной шкалы в ночное время использовался тритиевый светоэлемент.
Оптическая схема:
Функционировали они следующим образом:
Наблюдение за целью ведется через защитные стекла 1 и 3, светоделительное зеркало 2 и
включаемый нейтральный светофильтр 11. Изображение прицельного знака, нанесенного на
пластину 10, после прохождение через объектив, состоящий из линз 5, 6, проецируется в поле
зрения с помощью зеркал 4 и 2. В дневных условиях сетка 10 освещается естественным
светом (зеркала 8 и 9 смещены вниз — положение переключателя Д). В сумеречное и ночное
время зеркала 8 и 9 смещаются вверх (положение переключателя Н) и проецируют свет от
источника 7 на прицельную марку. На поверхность плоскопараллельной пластины 10,
находящейся в фокальной плоскости объектива, нанесены угольник, два коротких
горизонтальных штриха и длинный вертикальный штрих, которые видны на просвет.
Остальное поле пластины покрыто непрозрачным лаком.
Прицельная марка, аналогичная прицелу «Нить», днём и ночью.
Прицел «Нить» в дальнейшем развивали, появилось несколько его модификаций, Внутренние
Войска МВД РФ применяли его в ходе боевых действий в Чечне, он был принят на вооружение
различных подразделений МВД России.
На самом деле, про прицелы «Запев» и «Нить» трудно сказать, к какому типу они относятся — к
открытому или закрытому. Советские разработчики изначально пошли по пути использования
радиоактивных светоэлементов, в дальнейшем в большинстве коллиматорных прицелов
используется такой способ подсветки прицельной марки.
P.S. Статья получилась скудная из-за отсутствия материалов. Крайне трудно найти что-то про
советские коллиматорные прицелы для стрелкового оружия. Поэтому прошу — дополняйте. И
особенно хочется узнать прицеле «Вьюга-45-2».
Коллиматорные прицелы. Часть 4:
Коллиматоры Oxford Lightning
Illuminated Gunsight и Single Point
Коллиматорный прицел Oxford Lightning Illuminated
Gunsight
В январе 1969 года появился коллиматорный прицел Oxford Lightning Illuminated Gunsight. Это
был первый прицел, который для подсветки прицельной марки использовал электрическую
лампочку и питался от батарей типоразмера АА. Это уже не был прицел «слепого» типа. У него
была регулировка диоптрий и яркости прицельной марки.
Этот прицел мог крепиться на различные типы оружия.
Естественно, что военные не преминули использовать этот прицел для своих целей.
В то время подсветка осуществлялась лампой накаливания и прицельная марка (в виде точки
или кольца) не была красной. Сама подсветка была бледной, и на ярких предметах —
трудноразличимой. Поле зрение на 100 ярдах (91 м) составляла 20 футов (7 метров).
Коллиматорный прицел Single Point
Дальше дополнительно про английский прицел Single Point, речь о котором была ранее.
Вьетнам, рейд на Сон Тай
Вьетнам, LRRP (Long-Range Recon Patrol)
Северная Ирландия, английская армия
Либерия
Single Point в кино
StarWars
Wild Geese
Скачал этот фильм, посмотрю, видеоотрезок, где показано использование Single Point, выложу.
Ну и последнее. Здесь у меня возникли сомнения, поэтому вопрос.
Вьетнам, Tunnel Rats
На револьвере у бойца, как мне кажется, коллиматорный прицел. Однако я не уверен, похож на
такой или подобие его
Insta-Sight
Коллиматорные прицелы. Часть 5:
Личное имущество — AimPoint PRO
Впервые использовать коллиматорный прицел пришлось в 2000г., это был ПКН-0,3 (Прицел
ночной коллиматорный). Естественно, что значит “коллиматорный” — не знал и не задумывался.
Поле зрения и прицельная марка ПКН-0,3.
И не так давно, после мук выбора и жадности, я приобрел себе шведский коллиматорный
прицел Aimpoint PRO.
Коллиматорные прицелы. Часть 5: Личное
имущество — AimPoint PRO
В такой коробке он находился. Как видно из надписи — «Для использования силами
правопорядка».
На сайте компании указано, с какими видами оружия его рекомендуется применять. Судя по
этой таблице, для военных он не очень-то подходит.
Содержимое коробочки.
Набор ключей из Икеи (Швеция же), два винта и батарея форм-фактора DL1/3N.
Снимаем проставку для платформы AR-15.
Батарейный отсек.
Крышку открыли, прицел включили. Появилась красная точка.
Навел на цель.
Регулировочный винт «Право-влево»
Регулировочный винт «Вверх-вниз»
Aimpoint PRO установлен на кронштейн «Кочевник-2».
В крышке окуляра — прозрачная вставка. При необходимости, для скорости прицеливания,
крышки можно не открывать. При прицеливании обеими глазами используется эффект
бинокулярного зрения (писал об этом в первой части), таким же способом можно прицеливаться
при ярком, контровом освещении.
Прицелом доволен. Скорость прицеливания стала выше, а вот с удобством не всё так
однозначно. Ось прицела значительно выше, чем при штатном прицеле, голову приходится
задирать. С коллиматорным прицелом нужна щека однозначно.
Либо прицеливаться вот таким способом
Для приведения прицела к нормальному бою на сайте есть мишень, а также видео,
описывающее процесс. Я пошел своим путем для «пристрелки».
Критический взгляд на
коллиматорные прицелы
Проблема оружейного тюнинга год от года всю сильнее захватывает умы большинства
владельцев оружия. Рукоятки, приклады, целеуказатели, прицелы, бесчётное количество
дополнений и аксессуаров.
Погрузившись в этот мир, невольно вспоминаешь гениальный маркетиговый трюк с куклой
барби. Кукол делать и продавать начали сотни лет назад, но вот идея заставить купить
родителей к ней домик, лошадку и спутника жизни действительно перевернула индустрию.
Тяга к тюнингу оружия интернациональна и не знает границ
Естественно, оружейный тюнинг — это не просто игрушки. Большинство предметов имеют
чёткое ясное предназначение, однако этот факт часто исчезает под градом аргументов,
например: «так круче!», «я видел это у «Альфы!«, «а вдруг пригодится» и наконец «ну я не
знаааю, мне вроде так удобнее».
Описать всё многообразие тюнинга в одной статье никак не представляется возможным,
поэтому сегодня хотелось бы коснуться всего одного пункта — установки коллиматорных
прицелов на модификации автомата Калашникова.
По данному вопросу мнения особенно полярны. Одна группа специалистов говорит, что
без коллиматорного прицела немыслимо современное оружие, и что только с ним можно
стрелять быстро и точно.
Другая группа с не меньшим энтузиазмом утверждает, что коллиматорый прицел — творения
дьявола или по крайней мере американских спецслужб, созданное исключительно для того,
чтобы сломить боеготовность нашей армии в грядущем противостоянии с бездуховным западом.
Один из ведущих специалистов второй группы, блестящий оратор и одарённый писатель, пошёл
дальше в своей риторике.
В личной беседе он утверждал, что «с коллиматорным прицелом невозможно никуда попасть»,
поскольку коллиматорный прицел есть не что иное, как мушка и целик, сведённые воедино и
покрашенные в красный цвет.. Логичным в той ситуации было предложить оратору встать к
мишеням и подвергнуться обстрелу из автомата, но я сдержался, так как был в гостях и по
важному делу.
Конечно, мнение таких признанных авторитетов не должно подвергаться сомнению. Но я всё же,
на основе личного опыта, выскажу своё неэкспертное мнение
Для начала необходимо понять, зачем нужен коллиматорный прицел и в чём его реальные
премущества. Обычно, на вопрос «зачем нужен коллиматор?» люди отвечают «с ним можно
быстрее стрелять». Это не совсем так. Соревновательная практика вида спорта «практическая
стрельба» является великолепным мерилом именно скорости и точности стрельбы.
Если проанализировать протоколы соревнований по карабину, посмотреть на то, как стрелки
класса «стандарт» и «open» проходят упражнение, пострелять в обоих классах самому, станет
очевидно, что разница в скорости стрельбы, особенно на небольших дистанциях, весьма
невелика.
Зачем же тогда нужен коллиматорный прицел?
Ответ на этот вопрос появляется тогда, когда приходится стрелять вдалеке от чистого и
красивого, хорошо освещённого армейского стрельбища, с аккуратными окопами и стройными
рядами подъёмников, уходящих в горизонт.
1. Стрельба в условиях ограниченной видимости
Я помню свой первый «момент осознания» по данной теме очень много лет назад, когда мне
впервые пришлось стрелять из автомата ночью. Семь лет пулевой стрельбы, сборная Москвы,
куча медалей — всё это перестало иметь значение в один момент, когда я понял, что мушку не
вижу, а мишень еле видна и то, только если не отрывать от неё взгляд.
Конечно, можно привязывать на мушку с целиком белую нитку, мазать прицельные
приспособления светящимся лаком для ногтей, выискивать печально знаменитые
радиоактивные насадки или, как рекомендует наставление, искать светлые пятна на поле боя,
чтобы, как рекомендует официальное наставление, «автомат направить рядом с целью на
светлый фон и взять ровную мушку, затем, перемещая автомат, подвести линию
прицеливания в середину силуэта и открыть огонь.«
Но коллиматорный прицел решает эту проблему эффективнее. Фокус зрения на цели, простая
прицельная марка отлично видна в темноте. Контрольные стрельбы раз за разом показывают,
что с коллиматорным прицелом обучаемые гораздо эффективнее поражают все типы целей в
условиях ограниченной видимости — и не нужно быть академиком, чтобы понять, почему.
Конечно, в полной темноте инфракрасный лазер и ПНВ будут эффективнее, но это тема
отдельного разговора.
2. Стрельба по движущимся целям
Все опытные инструктора знают, как тяжело организовать занятия со стрельбой по движущимся
целям. Движек с подъёмниками на стрельбищах мало, они далеко и работают плохо.
Самодельные конструкции из спичек и желудей ненадёжны и часто подводят. А
радиоуправляемых роботов, как обычно, не завезли, а начальство на предложение о такой
покупке крутит пальцем у виска. В ход идут радиуправляемые машинки, отнятые у сапёров
гусеничные роботы и древнейший механизм — мишень на палке, которой машет инструктор или
неудачливый сотрудник.
Несколько лет назад на небольших соревнованиях для областного спецназа удалось всё-таки
соорудить одну движущуюся мишень. И снова, помню момент внезапного осознания масштаба
проблемы, когда и я, и хорошо подготовлённые сотрудники промахивались раз за разом, сами
не веря промахам. Понятно, что после небольшой тренировки все начали попадать, но нельзя
игнонировать тот факт, что по движущимся мишеням у нас стреляют недопустимо мало.
Но здесь коллиматор снова облегчает задачу. Цепляемся взглядом за цель, моментально
подводим прицельную марку — результат обычно не заставляет себя ждать. Конечно, и с
механикой попасть можно, вопрос в количестве времени, потраченного на тренировки.
3. Стрельба из неудобных положений
Боевая стрельба, как известно, характеризуется тем, что стреляющему тоже хочется жить. А
потому стрелять надо из-за укрытия. Проломы в стенах, из под автомобиля, между колёс БТР. Не
всегда можно обеспечить идеальную вкладку и чётко увидеть механические прицельные.
Несколько лет назад была возможность поучиться у американских инструкторов. Поехал в
далёкую страну на тактический курс, и вот…
На фото — автор статьи до встречи с гнилым седаном. Оружие слишком высоко для стрельбы изпод обычного автомобиля, даже если поменять плечо.
Работаем в паре, прикрываем друг друга, отходим, звучит команда — стреляйте из-за машины. Я
внутренне ухмыляюсь, думая — «уж щас-то я им покажу, как надо, тыщу раз это делал», падаю
на бок, укрываюсь за колесом и внезапно понимаю, что целюсь ровно в порог автомобиля. И
снова «момент осознания» — каждый раз до этого в России я стрелял из-под внедорожника, а
здесь гнилой седан с просевшими амортизаторами, у которого клиренс меньше раза в два.
Пришлось выкручиваться — автомат на бетон, изогнулся, вытянул шею, вижу точку на самом
краю прицела, стреляю.
В таких условиях наличие или отсутствие коллиматорного прицела определяет, будет ли у вас в
принципе возможность сделать прицельный выстрел или нет.
4. Подготовка начинающих стрелков
Аналогия здесь очень простая. Коллиматор — как автоматическая коробка передач, облегчают
процесс начального обучения в разы. Вместо дёрганья передач, выжима сцепления, вы просто
включаете «драйв» и крутите руль. То же и со стрельбой. Вместо загадочных целика и мушки,
призывник поколения call of duty видит красную точку и может спокойно учиться работать со
спуском и прочими аспектами начальной стрелковой подготовки.
Тот самый автомат
Потом, конечно, обязательно необходимо научить человека работать с механикой, без этого он
просто не будет стрелком, но начальное обучение коллиматор упрощает. Если речь идёт о
работе с вменяемыми людьми, с мозгами и нормальным зрением, то начинать стоит с механики,
однако нынешний каличный призывной контингент иногда не оставляет выбора.
То же и в работе. Помню во время первой командировки в составе ЧВК нам выдали четыре
автомата, всего один из которых был с коллиматором. Посовещавшись, самый модный автомат
отдали наименее опытному сотруднику, потому что остальные и так вроде справятся,
а коллиматор очевидно поможет компенсировать недостаток навыка.
Именно из-за многочисленных «моментов осознания» у меня появилось мнение о том,
что коллиматорный прицел — это нужная и важная вещь, которую стоит использовать.
«Что же это за хрень?», спросит внимательный читатель. Почему тогда статья называется
«Коллиматорные прицелы — критический взгляд». Это ведь просто очередной предательподпиндосник рекламирует вражеские игрушки, которые враги отключат со спутника, а не
отключат — так выжгут электромагнитныи излучением!!!
И прицел самый лучший, и крепление вроде надёжное. Одна проблема — коллиматор стоит
задом наперёд.
«Погодите, погодите» — могу я ответить внимательному читателю. Мы ещё не добрались до
самого важного. А именно до того момента, когда мечты о коллиматорах трагически зачастую
разбиваются о реальность. И вот почему.
Для того, чтобы коллиматорный прицел был эффективен, должно быть соблюдено три фактора:
 Прицел должен быть качественным.
 Крепление прицела должно обеспечивать сохранение СТП (средней точки попадания) в
любых условиях.
 Стрелок должен знать баллистику боеприпаса и понимать, куда ему нужно целиться на
каждой из дистанций.
Разберём каждый пункт поподробнее.
Коллиматорный прицел должен быть
качественным
Волею судеб мне приходилось использовать очень много разных прицелов. Качественный
прицел, в моём понимании, работает на одной батарейке несколько лет, выдерживает все те же
испытания на живучесть, что и оружие (броски с высоты, +50, -50, отстрел полного ресурса
оружия в экстремальных режимах и многое другое). Поэтому мой рейтинг качественных
прицелов выглядит так:
1. Aimpoint
2. …
3. …
Так получилось, что я в течение восьми месяцев наблюдал прохождение прицелов
Aimpoint через полноценные, квалифицированные испытания вместе с оружием. Пустыни, горы,
снега, грязь, заморозка, отстрел на ресурс и многое другое. Была возможность пообщаться с
представителями компании, поработать вместе и поглубже узнать, как прицелы создаются,
производятся и испытываются. Подход к каждому из этапов впечатляет. Например,
скоро Aimpoint выпустит новый прицел. Но они не возят его по выставкам. Они возят его по
испытаниям по всему миру, тестируют в обстановке полной секретности, чтобы до конца
убедиться, что вещь получилась без недостатков.
Но недостатки есть и у Aimpoint. Не раз у меня батарейки дохли гораздо раньше обещанных пяти
лети. У Micro Т-1 СТП серьёзно уходит в зависимости от положения точки прицела относительно
края. Этот эффект прекрасно описан М. Дегтярёвым в журнале «Калашников» 11/2015 года. У
следующей модели, T-2, этого эффекта уже нет.
Trijicon MRO появился недавно и пока статистики недостаточно. RMR на автоматах я не
пробовал.
EOTech я не люблю очень давно. Особенно сильно после того, как новый EXPS2 со свежей
батарейкой просто взял и вырубился у меня на АК 103 при стрельбе очередью. Было весело.
Спортсмены всегда жаловались, что марка блёкнет со временем. У нескольких уважаемых
людей он просто сломался.
А потом для EOTech наступил час расплаты. В российском интернете этого чудесного явления
особо не заметили, так что расскажу о деталях. Сначала командование специальных операций
США выпустило официальное предупреждение о проблемах этих прицелов. При серьёзном
изменении температуры СТП уезжала на 5-6 МОА. Компания производитель боролась с этим
очень интересным способом — убрали из инструкции по эксплуатации информацию о том, на
какие температуры рассчитан прицел. В итоге производитель заплатил 25,6 миллионов штрафа
государству, а простые гражданские люди вагонами отправляют свои прицелы производителю
для возврата денег.
И даже если бы этого не произошло, EOTech сам по себе сравнительно тяжёлый, время работы
на одной батарее недостаточное, обеспечить соосность с механическими прицельными
приспособлениями крайне сложно.
Очень хорошо последнее время показывают себя изделия фирмы Holosun, но необходимый
кредит доверия они пока ещё не набрали. Пока тесты показывают отличное время работы,
прекрасную надёжность, но психологически тяжело проникнуться доверием к китайскому
прицелу.
Крепление коллиматорного прицела должно быть
надёжным
Добро пожаловать в уникальный и удивительный мир сотен хитроумных устройств,
предназначенных для крепления оптики на АК. Сама по себе эта тема тянет на отдельную
диссертацию, так что рассмотрим только самые общие моменты.
Проблематика крепления оптики на самом деле не уникальна. Те же проблемы испытывают
владельцы чешских VZ 58, старых G-3, FN FAL, да и в целом всего оружия времён холодной
войны.
Реалистичные варианты крепления коллиматора на нарезное оружие следующие:
1. на газовую трубку (ствольную накладку),
2. вместо прицельной планки,
3. на крышку ствольной коробки,
4. на боковой кронштейн.
1. Крепление на газовую трубку
Газовая трубка от фирмы «Ultimak»
Самым заслуженным вариантом здесь, конечно же, является газовая трубка от фирмы «Ultimak«.
Маленькая фирма, с несуразным сайтом, из едва заметного на карте города Москва в штате
Айдахо, создала один из самых эффективных способов крепления коллиматоров на автомат
Калашникова.
Плюсы всем известны — СТП не уходит, вес оружия практически не увеличивается. При выходе
из строя коллиматора в его нижней части остаются видны механические прицельные
приспособления, что позволяет продолжать вести прицельную стрельбу.
Крепление коллиматора на газовую трубку
Минусы также очевидны. Не всякий прицел можно комфортно установить на газовую трубку,
чистить её придётся не снимая. «Скаутское» крепление прицела далеко от глаза удобно отнюдь
не всем.
И самое главное — газовая трубка неизбежно нагревается, нагревая коллиматор. В зависимости
от разных факторов это может привести к выходу прицела из строя.
Различные цевья — тысячи их, имеют тот же набор проблем. Не все имеют достаточную
жёсткость и почти все они немного выше «ультимака» и его копий, так что целик с мушкой через
установленный коллиматор уже не видно.
2. Вместо прицельной планки
Крепление вместо штатных прицельных приспособлений
Речь идёт о планках типа «Кочевник«. Весьма интересное и логичное решение. Монтаж прицела
на колодку прицельной планки имеет смысл — эта часть не снимается при разборке и
закреплена на стволе и переднем вкладыше ствольной коробки. Прицелы крепятся надёжно,
СТП не уходит, если всё правильно закрепить. Не у всех это получается с первого раза.
Проблема такого крепления очевидна — стрелок лишает себя возможности использовать
штатные прицельные приспособления. Для спорта это не проблема, для других ситуаций повод
как минимум очень серьёзно задуматься.
3. На крышку ствольной коробки
Логичнее всего выглядит установка прицела именно где-то в районе крышки ствольной коробки.
Но, как мы помним, у АК крышка съёмная, и зачастую имеет люфт. Я встречал группу
специалистов на одном предприятии ВПК, которые утверждали, что это вовсе не проблема и
просто приваривали планку пикатини на штатную крышку. Это интересная концепция, но в
целом большинству людей хочется что-нибудь понадёжнее.
Крепление коллиматора на крышку ствольной коробки
Пока универсального, однозначно проверенного решения в этой области нет. Крышка от
«Зенита» показывает себя хорошо, но для её установки необходимо поставить цевьё, которое
мне например совершенно не нужно.
Крышка от FAB Defence выглядит интересно, но результатов полноценной продолжительной
опытной эксплуатации пока никто не видел.
Перспективно выглядят новые варианты комплектов от САА, но цена многих останавливает.
Полярные мнения высказываются по поводу техасской Dog Leg. У одних она не держит
пристрелку совсем, другие клянутся что ничего лучше человеческий разум ещё не создал. Но
если смотреть на вещи объективно — устанавливая эту крышку, мы вновь полностью лишаемся
штатного целика. Не проще ли тогда установить один из вариантов «Кочевника», который стоит
в шесть раз дешевле?
4. На боковой кронштейн
Крепление на штатные места — «ласточкин хвост»
Собственно, единственный вариант, предусмотренный производителем. В этом его главный
плюс. Никаких модификаций, часов работы напильником и хмурых взглядов начальства,
пытающихся понять, что вы натворили с табельным оружием.
Минусы бокового кронштейна очевидны — увеличивается вес оружия, приклад невозможно
сложить, боковые планки на автоматах зачастую люфтят, да и не на всех автоматах они есть.
Сейчас на рынке множество производителей кронштейнов, перечислять всех нет никакого
смысла.
В целом, смысл очень простой — если у вас нет надёжного и проверенного крепления прицела
на оружие, самый лучший коллиматор будет не просто бесполезен, а вреден. Внезапный уход
СТП очень неприятное событие, сродни неожиданному половому бессилию.
И наконец, третье условия эффективности вашего коллиматора
Стрелок должен отлично знать баллистику
боеприпаса
Важно хорошо знать баллистику боеприпаса и чётко понимать, куда нужно целиться на каждой
из дистанций
Предположим, что звёзды сложились так, что у вам в руки попал качественный прицел, вы
надёжно установили его на оружие, пристреляли, протестировали по своей программе и
остались полностью довольны. Отлично. Осталось последнее — отстрелять прицел на всех
дистанциях и понять, куда вам нужно целиться на каждой из возможных дистанций.
Баллистика и пристрелка — тема как минимум отдельной статьи. Просто помните, что пока все
ваши коллеги не уяснят, куда им нужно целится на 25, 50, 100, 150, 200, 250, 300, 350, 400, 450 и
500 метров, комплекс стрелок-оружие с коллиматором будет менее эффективным, чем стрелок
с обычным автоматом.
Простая и эффективная таблица, которой компания Aimpoint комплектует свои изделия.
Заключение
Только при соблюдении всех трёх факторов, а именно: качественного прицела, надёжного
крепления и полных знаний о баллистике боеприпаса, вы добьётесь увеличения эффективности
огня. И если вы проигнорируете какой-либо из этих пунктов, коллиматор на вашем оружии
станет даже не бесполезной, а попросту опасной игрушкой.
Статьи взяты отсюда:
Коллиматорные прицелы: Принцип работы, история и перспективы
Коллиматорные прицелы. Часть 2: Голографический прицел
Коллиматорные прицелы. Часть 3: СССР. Коллиматоры в авиации, артиллерии и на стрелковом
оружии
Коллиматорные прицелы. Часть 4: Коллиматоры Oxford Lightning Illuminated Gunsight и Single
Point
Коллиматорные прицелы. Часть 5: Личное имущество - AimPoint PRO
Критический взгляд на коллиматорные прицелы
