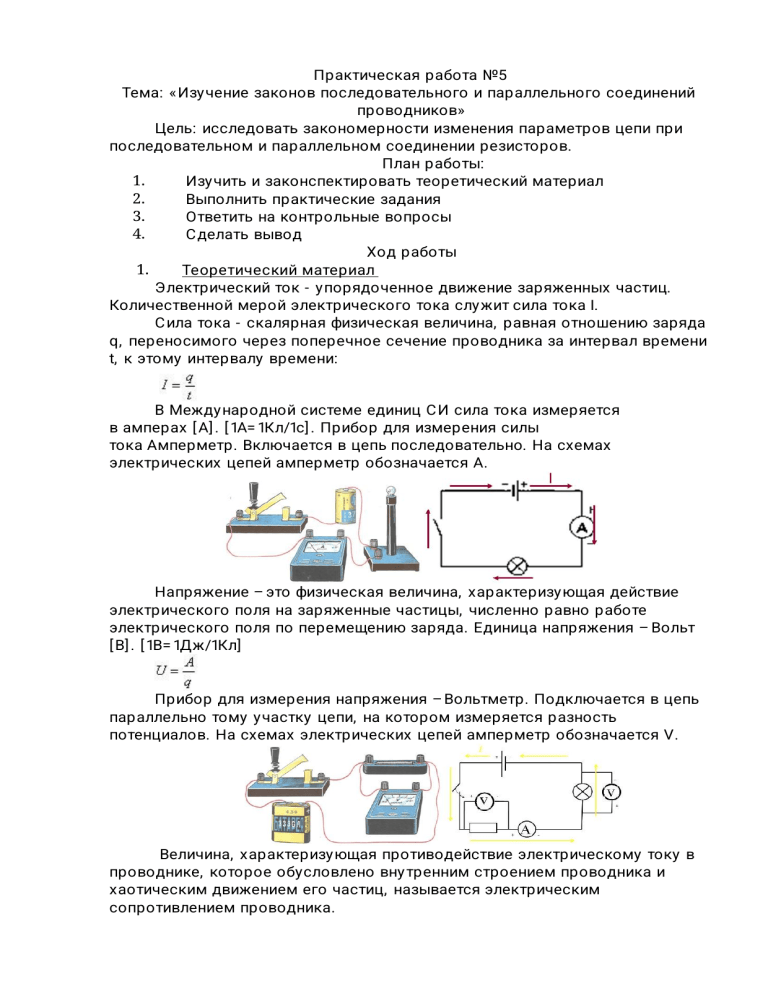

Практическая работа №5: Законы последовательного и параллельного соединений проводников

Практическая работа №5
Тема: «Изучение законов последовательного и параллельного соединений
проводников»
Цель: исследовать закономерности изменения параметров цепи при
последовательном и параллельном соединении резисторов.
План работы:
1.
Изучить и законспектировать теоретический материал
2.
Выполнить практические задания
3.
Ответить на контрольные вопросы
4.
Сделать вывод
Ход работы
1.
Теоретический материал
Электрический ток - упорядоченное движение заряженных частиц.
Количественной мерой электрического тока служит сила тока I.
С ила тока - скалярная физическая величина, равная отношению заряда
q, переносимого через поперечное сечение проводника за интервал времени
t, к этому интервалу времени:
В Международной системе единиц СИ сила тока измеряется
в амперах [ А] . [ 1A= 1Кл/1с] . Прибор для измерения силы
тока Амперметр. Включается в цепь последовательно. На схемах
электрических цепей амперметр обозначается А.
Напряжение – это физическая величина, характеризующая действие
электрического поля на заряженные частицы, численно равно работе
электрического поля по перемещению заряда. Единица напряжения – Вольт
[ В] . [ 1B= 1Дж/1Кл]
Прибор для измерения напряжения – Вольтметр. Подключается в цепь
параллельно тому участку цепи, на котором измеряется разность
потенциалов. На схемах электрических цепей амперметр обозначается V.
Величина, характеризующая противодействие электрическому току в
проводнике, которое обусловлено вну тренним строением проводника и
хаотическим движением его частиц, называется электрическим
сопротивлением проводника.
Электрическое сопротивление проводника зависит от размеров и
формы проводника и от материала, из которого изготовлен проводник. В С И
единицей электрического сопротивления проводников служит ом [ Ом] .
Закон Ома для однородного участка цепи: сила тока в проводнике
прямо пропорциональна приложенному напряжению и обратно
пропорциональна сопротивлению проводника.
При последовательном и параллельном соединениях используют
следующие законы:
2.
Практические задания
1. С хематически изобразите последовательное соединение
проводников.
2. С хематически изобразите параллельное соединение проводников.
3. Цепь состоит из двух последовательно соединённых проводников,
сопротивление которых 4 Ом и 6 Ом. С ила тока в цепи равна 0, 2 А. Найдите
напряжение на каждом из проводников и общее напряжение.
4. Два проводника сопротивлением 10 Ом и 15 Ом соединены
параллельно и подключены к напряжению в 12 В. Определите силу тока в
каждом проводнике и силу тока до разветвления.
5. Две одинаковые лампы, рассчитанные на 220В каждая, соединены
последовательно и включены в сеть с напряжением 220 В. Под каким
напряжением будет находиться каждая лампа?
3.
Контрольные вопросы
1. Чему будет равно общее сопротивление в цепи при
последовательном соединении проводников?
2. Чему равно напряжение на полюсах источника тока?
3. За счет чего совершается работа электрического тока в цепи?
4. Если вы хотите включить в электрическую цепь параллельно три
электролампы, то что необходимо?
5. Какая величина одинакова для всех проводников, соединенных
параллельно?
6. На какое напряжение рассчитано большинство бытовых
электроприборов?
7. Почему бытовые приборы в помещении необходимо соединять
параллельно?
Вывод: в ходе практической работы.....
Оценка:
