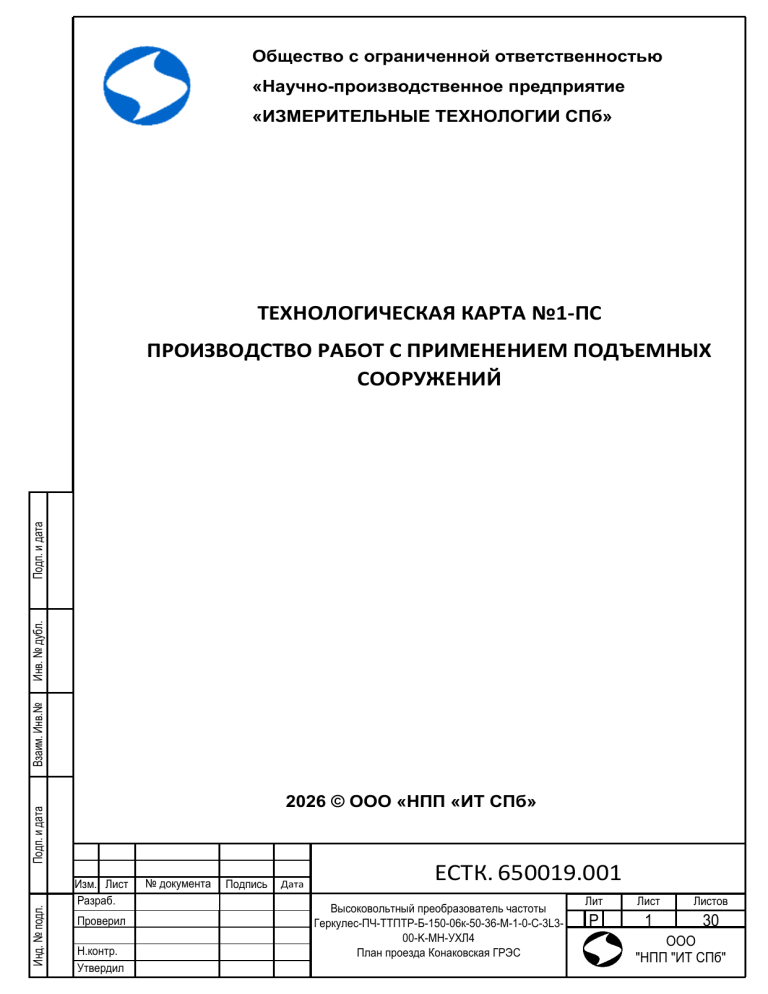

Технологическая карта №1-ПС: Работы с подъемными сооружениями

Общество с ограниченной ответственностью
«Научно-производственное предприятие
«ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ СПб»
ТЕХНОЛОГИЧЕСКАЯ КАРТА №1-ПС
Взаим. Инв.№
Взаим.
Инв.№
Инв. № дубл.
Инв.
дубл.
Подп. и дата
Подп.
дата
ПРОИЗВОДСТВО РАБОТ С ПРИМЕНЕНИЕМ ПОДЪЕМНЫХ
СООРУЖЕНИЙ
Инд. № подл.
Инд.
подл.
Подп. и дата
Подп.
дата
2026 © ООО «НПП «ИТ СПб»
Изм. Лист
Разраб.
Проверил
Н.контр.
Утвердил
№ документа
Подпись
Дата
ЕСТК. 650019.001
Высоковольтный преобразователь частоты
Геркулес-ПЧ-ТТПТР-Б-150-06к-50-36-M-1-0-С-3L300-K-MH-УХЛ4
План проезда Конаковская ГРЭС
Лит
Лист
Листов
Р
1
30
ООО
"НПП "ИТ СПб"
1. Область применения .............................................................................................. 3
2. Организация производства работ ПС .................................................................. 3
3. Строповка конструкций и материалов ................................................................ 3
4. Указания для машиниста ПС.................................................................................. 6
5. Указания ведения погрузочно-разгрузочных работ. ......................................... 8
6. Методы складирования конструкций и материалов ....................................... 10
7.Технические характеристики ПС .......................................................................... 12
8. Требования безопасности при работе с ПС ..................................................... 16
9. Организация работ с повышенной опасностью .............................................. 19
10. Пожарная безопасность ..................................................................................... 25
13. ЛИСТ ОЗНАКОМЛЕНИЯ С ТЕХНОЛОГИЧЕСКОЙ КАРТОЙ №1-ПС ................ 29
Приложения.
Инд. № подл.
Инд.
подл.
Подп. и дата
Подп.
дата
Взаим. Инв.№
Взаим.
Инв.№
Инв. № дубл.
Инв.
дубл.
Подп. и дата
Подп.
дата
1. Приложение 2 Схема расстановки техники на месте проведения
работ.
Изм. Лист
Разраб.
Проверил
Н.контр.
Утвердил
№ документа
Подпись
Дата
ЕСТК. 650019.001
Высоковольтный преобразователь частоты
Геркулес-ПЧ-ТТПТР-Б-150-06к-50-36-M-1-0-С-3L300-K-MH-УХЛ4
План проезда Конаковская ГРЭС
Лит
Лист
Листов
Р
1
30
ООО
"НПП "ИТ СПб"
1. Область применения
В технологической карте даны указания по организации и технологии выполнения работ
с использованием подъемных средств (далее-ПС): Автокраном КС-55729 и краном
манипулятором автомобильным КМ-Г-2-Н-НТMI035-13 (далее КМА) (допускается замена на
аналоги, соответствующим по техническим характеристикам). Приведены указания по
технике безопасности и контролю качества работ, приведена потребность в механизмах с
целью ускорения производства работ, снижению затрат труда, совершенствования
организации и повышения качества работ.
Технологическая карта предназначена для производителей работ, ответственных
руководителей и исполнителей, а также работников технического надзора заказчика и
инженерно-технических
работников
строительных
и
проектно-технологических
организаций, связанных с производством и контролем качества работ.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
2. Организация производства работ ПС
До начала основных работ подрядчик должен выполнить следующие основные
мероприятия:
-получить разрешения и согласования, необходимые для выполнения строительных
работ и мобилизации персонала, а также для доставки на объект оборудования и
материалов;
-изучить техническое задание, ТК, проект производства работ (ППР);
-провести аттестацию персонала, соответствующих технологий.
В соответствии с СП 48.13330.2019 «Организация строительства» до начала
выполнения погрузо-разгрузочных работ на объекте производитель работ обязан получить
установленном порядке разрешение на выполнение строительно-монтажных работ.
Выполнение работ без указанного разрешения запрещается.
До начала выполнения погрузо-разгрузочных работ необходимо выполнить следующие
подготовительные работы:
- выполнить ограждение зоны производства работ, обустроить площадки под
складирование материалов, подготовить площадки для работ машин;
- обеспечить временную связь для оперативно-диспетчерского управления
производством работ;
- доставить в зону производства работ необходимые монтажные приспособления,
оснастку и инструменты;
- подготовить знаки для ограждения опасной зоны при производстве работ.
Указания для производителя работ
1. До начала работ ознакомить всех ИТР и рабочих, включая машиниста автокрана
с данными ППР и ТК под подпись в листе ознакомления.
2. Перед началом работы в каждую смену - каждый рабочий, машинисты ПС,
стропальщики, проверяют безопасное состояние всех рабочих мест, исправность
инструментов, механизмов и общее состояние ПС, наличие и исправное состояние
съёмных грузозахватных приспособлений (далее -ГЗП), исправное состояние ограждений,
общую электробезопасность участка и рабочих мест согласно своим должностным
инструкциям в специально отведенное для этого время. Проверка проводится под
наблюдением мастера с участием бригадира и специалиста по охране труда.
3. Обеспечить наличие и установку знаков безопасности, указанных в ППР.
4. Каждый производитель работ включая мастеров, обязан знать, соблюдать и
обеспечивать в процессе строительных работ выполнение строительных норм и правил,
стандартов, ССБТ, проекта производства работ, должностных инструкций на объекте.
3. Строповка конструкций и материалов
В качестве перемещаемого груза выступает блочно-модульное здание (БМЗ), блоки
ФБС и кабельные барабаны.
Для строповки применяются стропы согласно приведенной ниже таблице или
аналоги:
Табл. №1-С. Перечень грузозахватных приспособлений и тары
Наименование
Условное
Грузоподъемность,
Длина, мм
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
3
Строп
текстильный
4-х
ветвевой
Строп цепной 4-х ветвевой
Строп
текстильный
4-х
ветвевой
Строп текстильный петлевой
Строп текстильный петлевой
Захват кабельный
обозначение
т
4СТК-20,0/4
20,0
4000
4СЦ 21,2/6000
21,2
6000
4СТ-5,0/4,5
5,0
4500
СТП2,0/3,0
СТП2,0/6,0
ЗБГ-5,0
2,0
2,0
5,0
3000
6000
300
Схема
строповки
монтаже/разгрузке БМЗ
при
Схема
строповки
монтаже/разгрузке ФБС
при
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Табл. №2-С. Масса груза
Наименование груза
Масса, т
БМЗ. Модуль №1
14
БМЗ. Модуль №2
5,85
БМЗ. Модуль №3
8,25
ФБС 12-4-6
0,64
ФБС 9-4-6
0,47
ФБС 8-4-6
0,43
Кабельный барабан
2,8
Кабельный барабан
0,55
Допускается применение ГЗП других типов и марок с аналогичными техническими
характеристиками.
Строповка материалов производится в соответствии с приведенной таблице:
Наименование
Схема строповки
конструкций
и
материалов
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
4
Схема строповки барабана с
кабелем
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Пакет арматуры
При использовании стропа в наклонном положении необходимо на
грузоподъемность стропа вводить поправочный коэффициент в зависимости от угла
наклона. Коэффициент определяется косинусом угла, образуемого между наклонной
ветвью стропа и вертикалью. При угле 15, 30, 45 градусов коэффициент соответственно
равен 0,97; 0,87; 0,707.
Перед использованием грузозахватных приспособлений необходимо убедиться в их
исправности, а также в наличии бирок и клейм с указанием грузоподъемности.
Запрещается использовать неисправные приспособления (стропы).
Не допускается привлекать к строповке грузов посторонних лиц, а также находиться
посторонним лицам в зоне работы ПС.
Для хранения грузозахватных приспособлений отводится специальное место, куда
не попадают атмосферные осадки.
При строповке зев крюка стропов должен быть направлен от центра груза.
Основные указания стропальщику.
Перед началом работы с автокраном стропальщик обязан:
1.1 Получить от лица ответственного за безопасное производство работ с
автокраном указание о месте работы, порядке и габаритах складирования материалов и
изделий.
1.2 Подобрать грузозахватные приспособления, соответствующие массе и
характеру поднимаемого груза, согласно схемы строповки, проверить их исправность, а
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
5
также наличие на них клейм бирок.
1.3 Иметь при себе удостоверение стропальщика.
2. Перед подачей сигнала о перемещении груза стропальщик обязан:
2.1 Дать команду машинисту автокрана приподнять груз на 20-30 см и проверить
правильность строповки (при необходимости исправления строповки груз должен быть
опущен)
2.2 Убедиться, что на грузе нет незакрепленных предметов, и что груз не может за
что-либо зацепиться.
3 При возникновении опасности немедленно подать сигнал машинисту автокрана о
прекращении перемещения груза.
4. Не опускать груз на автомашину или поднимать при нахождении людей в кузове
или кабине.
5. При подъеме, опускании и перемещении груза стропальщик должен находиться
за пределами опасной зоны, т.е. со стороны противоположной подаче груза краном.
Стропальщик может находиться возле груза во время его опускания, если груз находится
на высоте не более 1м от уровня площадки, на которой стоит стропальщик.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
4. Указания для машиниста ПС
Перед началом работы машинист обязан:
Получить инструкцию от лица ответственного за безопасное производство работ
кранами о месте, порядке, габаритах складирования и о перемещении грузов.
Осмотреть крюк, его крепление в обойме, состояние съёмных грузозахватных
приспособлений и соответствие массе поднимаемого груза.
Опробовать вхолостую исправность действия всех механизмов, электрической
аппаратуры, приборов безопасности и тормозов.
Проверить при помощи контрольного груза исправное действие ограничителя
грузоподъёмности в течение 10 мин.
Во время работы ПС машинист обязан:
Подъём груза производить только стропами, оборудованными крюками с
предохранительными замками и в два приёма, сначала груз поднимается на 200-300 мм
для проверки тормозов и устойчивости, после чего производится дальнейший подъём и
перемещение груза на рабочее место.
При подъёме и подаче груза выполнять команды только стропальщика или
монтажника, специально выделенного из состава бригады и имеющего удостоверение
стропальщика.
Не допускать перемещение груза в опасной зоне при нахождении в ней людей, над
существующими зданиями и за пределами ограждения стройплощадки.
Подъём грузового крюка и перемещение стрелы производить только после отхода
стропальщика (монтажника) на безопасное расстояние.
Место работы ПС определено так, чтобы было обеспечено пространство,
достаточное для обзора рабочей зоны и маневрирования. В случае, когда машинист,
управляющий машиной, не имеет достаточную обзорность рабочего пространства, или не
видит рабочего (специально выделенного сигнальщика), подающего ему сигналы, между
машинистом и сигнальщиком установить двустороннюю радиосвязь. Использование
промежуточных сигналов для передачи сигналов машинисту не допускается.
Машинист автокрана до начала работ должен:
Перед началом работы машинист должен убедиться в исправности всех
механизмов, металлоконструкций и других частей автомобильного крана, а также в
надежности грунта на месте предстоящей работы крана.
Для этого машинист должен:
- опустить и закрепить все упоры, обеспечивающие устойчивое положения крана;
- осмотреть механизмы автокрана, их крепление и тормоза, а также ходовую часть,
тяговые и буферные устройства;
- проверить наличие и исправность ограждений механизмов;
- проверить смазку передач, подшипников и канатов, а также состояние смазочных
приспособлений и сальников;
- осмотреть в доступных местах металлоконструкцию и соединения секций стрелы и
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
6
Подп. и дата
Инв. № дубл.
Взаим. Инв.№
Подп. и дата
Инд. № подл.
элементов ее подвески (канаты, растяжки, блоки, серьги и т.п.), а также
металлоконструкцию и сварные швы ходовой рамы (шасси) и поворотной части;
- осмотреть в доступных местах состояния канатов и их креплений на барабане,
стреле, грейфере, а также укладку канатов в ручьях блоков и барабанов;
- осмотреть крюк и его крепление в обойме, а также цепи и кольца его подвески;
- проверить исправность дополнительных опор (выдвижных балок, домкратов),
стабилизаторов;
- проверить наличие и исправность приборов и устройств безопасности на автокране
(указателя грузоподъемности в зависимости от вылета стрелы, указателя
грузоподъемности сигнального прибора, ограничителя грузоподъемности и др.).
Осмотр автомобильного крана следует осуществлять только при неработающих
механизмах.
После осмотра автомобильного крана перед его пуском в работу машинист,
убедившись в соблюдении требуемых габаритов приближения, обязан опробовать все
механизмы на холостом ходу и проверить исправность действия: механизмов автокрана,
приборов и устройств безопасности, имеющихся на автокране, тормозов и гидросистемы
на автокране с гидроприводом.
Машинист не должен приступать к работе автомобильного крана при наличии
следующих неисправностей:
- трещины или деформации в металлоконструкциях автокрана;
- трещины в элементах подвески стрелы (серьгах, тягах); отсутствие шплинтов и
ранее имевшихся зажимов в местах крепления канатов или ослабленное крепление;
- число обрывов проволок стрелового или грузового каната или поверхностный
износ, превышающий установленную норму, оборванная прядь или местное
повреждение;
- дефект механизма подъема груза или механизма подъема стрелы, угрожающей
безопасности работы;
- повреждения деталей тормоза механизма подъема груза или стрелы;
- износ крюков в зеве, превышающий 10% высоты сечения; неисправное устройство,
замыкающее зев крюка; нарушено крепление крюка в обойме;
- неисправен или отсутствует ограничитель грузоподъемности или сигнальный
прибор.
Перед началом работы машинист автомобильного крана обязан убедиться в
достаточной освещенности рабочего места; при работе автомобильного крана
зафиксировать стабилизатор для снятия нагрузки с рессор.
Машинист перед началом работы должен проверить наличие удостоверения на
право производства работ у стропальщика, если стропальщик впервые приступает к
работе с автомобильным краном. Если для производства строповки грузов выделены
рабочие, не имеющие прав стропальщика, то машинист не должен приступать к работе.
ПС должно быть установлены таким образом, чтобы при подъеме груза исключалась
необходимость предварительного его подтаскивания при наклонном положении грузовых
канатов и имелась возможность перемещения груза (грузозахватного органа или
грузозахватного приспособления без груза), поднятого не менее чем на 500 мм выше
встречающихся на пути конструкций, оборудования, штабелей грузов, бортов подвижного
состава и других предметов.
Стрелы ПС при их перемещении должны находиться выше встречающихся на пути
оборудования, штабелей грузов, бортов подвижного состава, предметов не менее чем на
500 мм.
Установка ПС производиться на существующем грунтовом основании.
Устанавливать ПС для работы на свеженасыпанном неутрамбованном грунте, а также на
площадке с уклоном, превышающим указанный в паспорте и (или) руководстве по
эксплуатации, не разрешается.
Установка ПС на выносные опоры должна осуществляться в соответствии с
требованиями, установленными в руководствах (инструкциях) по эксплуатации ПС. В
случае отсутствия требований в руководствах (инструкциях) по эксплуатации ПС
устанавливается на все выносные опоры.
Установка и работа автокранов на расстоянии менее 30 м от крайнего провода
воздушной линии электропередачи или воздушной электрической сети напряжением
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
7
более 50 В должна осуществляться только по наряду-допуску, определяющему
безопасные условия работы.
При производстве работ в охранной зоне воздушной линии электропередачи или в
пределах разрывов наряд-допуск выдается только при наличии разрешения организации,
эксплуатирующей линию электропередачи.
Порядок работы кранов вблизи воздушной линии электропередачи, выполненной
гибким изолированным кабелем, определяется владельцем линии.
Время действия наряда-допуска определяется организацией, его выдавшей.
5. Указания ведения погрузочно-разгрузочных работ.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Ответственный за безопасное производство работ выдает задание машинисту
автокрана и стропальщикам, инструктирует их по безопасному выполнению предстоящей
работы, при необходимости организует установку ограждения зоны работы.
Установить транспортное средство под разгрузку (погрузку) с учетом, что вылет
стрелы будет соответствовать массе перемещаемого груза.
При работе автокрана установить таким образом, чтобы расстояние от поворотной
части крана до штабелей грузов, оборудования, стены здания или сооружения было не
менее одного метра. Устанавливать автогидроподъемник необходимо на все выносные
опоры.
Стропальщики подбирают стропы, соответствующие характеру подлежащего
перемещению груза и его массе. Длина стропов должна обеспечивать необходимую
высоту подъема
в
пределах
грузо-высотной
характеристики
конкретного
автогидроподъемника и допустимый угол между ветвями не более 90 градусов.
Водитель устанавливает транспортное средство под разгрузку (погрузку) с учетом
безопасных расстояний в 1 м до автокрана. Фиксирует транспортное средство стояночным
тормозом. Двигатель необходимо выключить. Включить первую передачу или передачу
заднего хода. При подаче транспортного средства к месту погрузки (разгрузки) задним
ходом стропальщик должен следить за безопасностью выполняемого маневра.
Стропальщики с водителем открывают борт автомашины со стороны
предполагаемого перемещения груза. Открывать и закрывать борта должны не менее чем
два работника.
Стропальщик готовит место под установку (укладку) груза на строительной
площадке. В подготовке места установки груза в кузове должен принимать участие
водитель транспортного средства.
Водитель и лица, сопровождающие груз должны выйти за пределы опасной зоны от
перемещаемого груза.
Стропальщик производит строповку груза, по команде стропальщика машинист
автокрана выбирает слабину стропов и приподнимает груз не более чем на 20-30 см,
чтобы убедиться в правильности и надежности строповки, предварительно подав
звуковой сигнал.
Стропальщик отходит на безопасное расстояние от груза, а если строповка
производилась на транспортном средстве, то выходят из кузова. Удерживать груз от
разворота баграми или оттяжками.
Машинист автокрана, приподняв груз не менее 0,5 м выше встречающихся
предметов, перемещает его к транспортному средству или месту складирования. По
команде стропальщика опускает груз на высоту менее 1,0 метра над местом
складирования.
Стропальщик направляет груз на место укладки. При погрузке транспортного
средства баграми с земли направляют груз в кузове.
Убедившись в правильности расположения груза, стропальщик подает сигнал
машинисту автокрана опустить груз. После ослабления стропов стропальщики отцепляют
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
8
их от груза.
Далее операции повторяются до полной разгрузки транспортного средства.
1. Подобрать строп по характеру поднимаемого груза и навесить на крюк автокрана.
2. Осмотреть груз и освободить его от креплений при их наличии.
3. Подать сигнал машинисту автокрана о подаче и опускании стропа на груз на
автомашине.
4. Подойти к автомашине, убедиться, что в кабине и около машины нет людей,
подняться на неё по приставной площадке и произвести строповку груза.
5. Дать команду машинисту автокрана о натяжении стропов, убедиться в правильном
зацепе крюков.
6. Перейти на приставную площадку. Дать команду машинисту автокрана «поднять
груз» на 20-30 см для проверки действия тормозов и надёжности строповки грузов. Отойти
от машины на безопасное место в сторону противоположную перемещаемому грузу.
Подать сигнал на «подъём и перемещение груза».
Разгрузку транспортного средства необходимо производить равномерно с обеих
сторон кузова, не нарушая равновесия и начиная от заднего борта к кабине.
Границы опасных зон в местах, над которыми происходит перемещение грузов
краном, принимаются от крайней точки горизонтальной проекции наружного наименьшего
габарита перемещаемого груза с прибавлением наибольшего габаритного размера
перемещаемого (падающего) груза и минимального расстояния отлета груза при его
падении. Доставленные на строительную площадку изделия следует разгружать в зону их
использования для возможности монтажа без промежуточного складирования.
Места установки ПС
Места установки машин (механизмов) находятся вне опасной зоны производства
работ и исключают возможность падения на них с высоты материалов и инструментов.
Трал, Автокран КС-65760 устанавливается: на территории «Конаковская ГРЭС» ПАО
«ЭЛ5-Энерго» объект «Установка высоковольтных преобразователей частоты
асинхронных для дутьевых вентиляторов энергоблока №2». При разгрузке модулей
здания при помощи автомобильного крана, выгрузка производится из кузова трала.
Совместная работа двух и более ПС отсутствует, координатная защита не применяется,
с грузом автокран не перемещается, работает на открытой площадке огороженной
сигнальной лентой.
Схемы установки указаны в приложениях к данной технологической карте.
Существующие площадки для установки ПС соответствуют требованиями по
монтажу ПС:
-площадки утрамбованы
-уклон, превышающий указанный в паспорте и (или) руководстве отсутствует
-загромождение строительным мусором отсутствует
Дополнительные мероприятия по подготовке площадки установки ПС не требуются.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Порядок разгрузки с автомашины.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
9
Рис.2 Разгрузка с автомашины.
6. Методы складирования конструкций и материалов
Доставленные на строительную площадку изделия (модули БМЗ)
разгружаются в зону их использования для возможности монтажа
без промежуточного складирования.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Блоки ФБС и кабельные барабаны разгружаются в зоне
складирования на строительной площадке, огороженной сигнальной
лентой.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
10
Инд. № подл.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
11
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
7.Технические характеристики ПС
Подп. и дата
Технические характеристики автокрана КС-55729
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Рис.7.1-КС Грузовысотные характеристики
Инд. № подл.
Рис.7.2-КС Общий вид автокрана
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
12
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Характеристики автокрана КС-55729:
Грузовысотные характеристики КМА
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
13
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Рис. 7.3 Грузовысотные характеристики КМА
Инд. № подл.
Подп. и дата
Рис.7.4 Общий вид КМА
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
14
Подп. и дата
Инв. № дубл.
Взаим. Инв.№
Рис.7.5 Характеристики КМА
Расчет границы опасной зоны ПС рассчитывается по формуле:
Подп. и дата
Ron = Rм+0.5Lгр мин + Lгр макс + Lотл
где: Rм - максимальный вылет стрелы автомобильного крана,
Инд. № подл.
Lгр мин - минимальный габарит поднимаемого краном груза,
Lгр макс - максимальный габарит поднимаемого краном груза,
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
15
L отл - расчетное максимальное расстояние отлета
перемещаемого краном груза в случае его падения, определяемое
методом интерполяции по таблице Г.1 СНиП 12-03-2001 Часть 1. в
зависимости от высоты подъема груза:
Границы опасных зон в местах, над которыми происходит
перемещение грузов подъемными кранами, а также вблизи
строящегося здания принимаются от крайней точки горизонтальной
проекции наружного наименьшего габарита перемещаемого груза или
стены здания с прибавлением наибольшего габаритного размера
перемещаемого (падающего) груза и минимального расстояния отлета
груза при его падении согласно таблице Г.1.
Расстояние отлета грузов, предметов в зависимости от высоты падения
Высота
возможного
падения
груза
(предмета), м
Минимальное
расстояние
отлета
перемещаемого (падающего) груза (предмета),
м
перемещаемого краном предметов в случае
груза в случае его их
падения
со
падения
здания
До 10
4
3,5
Расчет границы опасной зоны Автокрана:
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Ron = Rм+0.5Lгр мин + Lгр макс + Lотл =11,0+0.5х2,0+9,3+4 =
25,3м
8. Требования безопасности при работе с ПС
Автокран допускают к работе, если поднимаемая масса груза не
превышает его грузоподъемность и подъемник установлен на
дополнительные опоры.
Совместная работа двух и более ПС отсутствует, координатная
защита не применяется, с грузом автокран не перемещается, работает
на открытой площадке огороженной сигнальной лентой.
При эксплуатации автокрана необходимо принять меры,
предотвращающие их опрокидывание или самопроизвольное
перемещение под действием ветра или при наличии уклона местности.
Не допускается проведение работ в открытых местах при грозе, в
условиях недостаточной видимости (снегопад, дождь, туман,
сумерки). Работа ПС должна быть прекращена при скорости ветра 9
м/с на высоте 10 м, а также при грозе, сильном дожде, тумане и
снегопаде, когда видимость затруднена, а также при температуре
окружающей среды ниже -40 °C.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
16
Условия ПС на площадке:
1) На площадку ведут два подъездных пути: щебеночный проезд
и грунтовая дорога.
2) Уклон площадки установки ПС не превышает угла, указанного
в паспорте. Основание площадки грунтовое, устойчивое и ровное.
Свежевырытые участки без предварительного уплотнения на
площадке отсутствуют.
3) Достаточное освещение. В тёмное время суток уровень
освещения в тёмное время суток должен быть не менее 20 лк.
4) Расположение машины должно гарантировать, что расстояние
от ее вращающейся части до любых объектов вокруг составляет не
менее 1 метра во всех направлениях.
5) Зона выполнения подъемных работ должна быть огорожена и
снабжена предупреждающими знаками об опасности, иметь
достаточное освещение.
6) При наличии над площадкой воздушных линий или переходов,
машину располагают так, чтобы основная часть работ не выполнялась
под коммуникациями.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
При перемещении груза ПС должны соблюдаться следующие
требования:
-подъем груза должен начинаться с поднятия его на высоту не
более 0,2 - 0,3 м, с последующей остановкой для проверки
правильности строповки и надежности действия тормоза;
-запрещается перемещать груз при нахождении под ним людей.
Допускается нахождение стропальщика возле груза во время его
подъема или опускания, если груз поднят на высоту не более 1 м от
уровня площадки;
-запрещается подъем груза, масса которого неизвестна;
-безопасные расстояния от низа перемещаемого груза до
наиболее выступающих по вертикали частей здания или сооружения
— не менее 0,5 м, а до перекрытий и площадок, где могут находиться
люди, — не менее 2,3 м. Стрелы крана при их перемещении должны
находиться выше встречающихся на пути конструкций, оборудования,
штабелей грузов, и других предметов не менее чем на 0,5 м.
-расстояние по горизонтали между выступающими частями крана
и строениями, штабелями грузов и другими предметами,
расположенными на высоте до 2 м от уровня земли или рабочих
площадок, должно быть не менее 0,7 м, а на высоте более 2 м — не
менее 0,4 м.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
17
-перемещаемый
груз
должен
опускаться
только
на
предназначенное для этого место, где исключается возможность
падения, опрокидывания или сползания опущенного груза. Укладку и
последующую разборку груза следует выполнять равномерно, не
нарушая габариты, установленные для складирования груза, и не
загромождая проходы;
-при перерыве или по окончании работ ПС на грузозахватном
органе ПС не должно находиться подвешенного груза. По окончании
работ ПС должно быть приведено в безопасное положение в
нерабочем состоянии согласно требованиям руководства (инструкции)
по эксплуатации;
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
В процессе выполнения работ с применением ПС не
разрешается:
В процессе выполнения работ с применением ПС не разрешается:
- нахождение людей, в том числе обслуживающего ПС персонала, в местах, где
возможно зажатие их между частями ПС и другими сооружениями, предметами и
оборудованием;
- перемещение груза, находящегося в неустойчивом положении или подвешенного
за один рог двурогого крюка;
- подъем груза, засыпанного землей или примерзшего к земле, заложенного другими
грузами, укрепленного болтами или залитого бетоном, а также металла и шлака,
застывшего в печи или приварившегося после слива;
- подтаскивание груза по земле крюками ПС при наклонном положении грузовых
канатов (без применения направляющих блоков, обеспечивающих вертикальное
положение грузовых канатов);
- освобождение с применением ПС защемленных грузом стропов, канатов или
цепей;
- оттягивание груза во время его подъема, перемещения и опускания. Оттяжки
применяются только для разворота длинномерных и крупногабаритных грузов во время
их перемещения;
- выравнивание перемещаемого груза руками, а также изменение положения
стропов на подвешенном грузе;
- использование тары для транспортировки людей;
- нахождение людей под стрелой ПС при ее подъеме, опускании и
телескоприровании с грузом и без груза;
- использование ограничителей механизмов в качестве рабочих органов для
автоматической остановки механизмов, если это не предусмотрено руководством
(инструкцией) по эксплуатации ПС;
- работа ПС при отключенных или неработоспособных ограничителях,
регистраторах, указателях, тормозах;
- включение механизмов ПС при нахождении людей на поворотной платформе ПС
вне кабины.
Мероприятия по ограничению опасной зоны работы ПС вблизи сооружений,
транспортных или пешеходных дорог и других мест возможного нахождения людей:
1) Опасные зоны работы ПС ограждаются сигнальными лентами, а также
предупреждающими надписями, табличками: «осторожно работает кран», «проводятся
погрузо-разгрузочные работы»;
2) скорость поворота стрелы ПС в сторону границы рабочей зоны должна быть
ограничена до минимальной при расстоянии от перемещаемого груза до границы опасной
зоны менее 7 м.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
18
Во время работы на машиниста крана автомобильного могут
оказывать неблагоприятное воздействие в основном следующие
опасные и вредные производственные факторы:
– потеря устойчивости и опрокидывание автомобильного крана;
– падающий с высоты груз, например, при неправильной
строповке или обрыве стропа;
– высокое нервно-эмоциональное напряжение, например, при
работе в зоне линии электропередачи, в условиях недостаточной
видимости, с сигнальщиком и др.;
–
физические
перегрузки,
например,
при
установке
дополнительных опор, смене грузозахватных приспособлений и др.;
– нахождение рабочего места на значительной высоте от земли
(кабина машиниста автомобильного крана);
– электрический ток, путь которого в случае замыкания может
пройти через тело человека, например, при работе в зоне линии
электропередачи;
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
– острые кромки, заусенцы, шероховатости на поверхностях
стальных канатов, грузоподъемных механизмов и грузозахватных
приспособлений, деталей и узлов автомобильного крана и
инструмента;
– неблагоприятный микроклимат в кабине автомобильного крана;
– повышенный уровень шума при работе грузоподъемных
механизмов;
– недостаточная освещенность рабочего места и рабочей зоны;
– повышенная загазованность воздуха отработанными газами
двигателя автомобильного крана.
9. Организация работ с повышенной опасностью
Наряд-допуск выдается непосредственному руководителю работ
(прорабу, мастеру и т. п.) лицом, уполномоченным приказом
руководителя организации. Перед началом работ руководитель работ
обязан ознакомить работников с мероприятиями по безопасности
производства работ и оформить инструктаж с записью в нарядедопуске.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
19
К работам повышенной опасности относятся работы, при
выполнении которых имеется или может возникнуть производственная
опасность, вне связи с характером выполняемой работы.
Наряд-допуск оформляется:
−в структурном подразделении эксплуатирующей организации,
где предполагается проведение работ повышенной опасности;
Наряд-допуск выдается на срок, необходимый для выполнения
заданного объема работ с повышенной опасностью:
Руководителям самостоятельных подразделений запрещено:
− оформление нарядов-допусков на два и более вида работ и на
срок более 15 дней;
− проведение работ при отсутствии на месте производства работ
производителя работ из числа линейных руководителей, в том числе
для подрядных организаций;
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
При оформлении наряда-допуска исправления, подчистки,
использование корректирующих жидкостей не разрешаются.
Заполнение всех граф наряда-допуска проводится в соответствии с
содержанием подстрочного текста. Прочерки ставить не допускается.
Изменения в наряде-допуске во время проведения работ не
допускаются.
Наряд-допуск оформляется отдельно на каждый вид работ и
место их проведения.
Если работы проводятся в одном месте, одной бригадой и под
руководством одного лица, ответственного за проведение работ, и
условия их проведения классифицируются как работы повышенной
опасности, то их проведение может быть оформлено одним нарядомдопуском.
При перерыве в работе в течение одной смены (обеденный
перерыв, перерыв по условиям производства работ) наряд-допуск
остается у ответственного производителя (исполнителя) работ.
Работники бригады не имеют права возвращаться после перерыва на
рабочее место без ответственного производителя (исполнителя)
работ. Допуск после такого перерыва осуществляет производитель
работ без оформления в наряде-допуске. После окончания работы
наряд-допуск сдается допускающему к работе или работнику,
выдавшему наряд-допуск.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
20
В случае замены ответственного производителя (исполнителя)
работ или допускающего к работе фамилия, имя, отчество вновь
назначенного производителя работ (допускающего к работе) должны
быть внесены в соответствующие графы наряда-допуска. При замене
руководителя работ наряд-допуск должен быть переоформлен и
выдан заново.
В случае необходимости изменения вида, места, условий
проведения работ, наряд-допуск закрывается и оформляется новый
наряд-допуск.
В случае изменения условий производства работ и (или) при
возникновении в процессе работ опасных и (или) вредных
производственных факторов, не предусмотренных нарядом-допуском,
работы прекращаются. Наряд-допуск закрывается и выдается новый
наряд-допуск с внесенными новыми данными для дальнейшего
проведения работ.
Проведение работ с повышенной опасностью по наряду-допуску,
должно быть остановлено, а наряд-допуск должен быть аннулирован
в случаях:
− возникновения несчастного случая, связанного с проведением
работ;
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
− возникновения аварии или инцидента;
− возникновения пожара;
− автоматического срабатывания системы пожаротушения;
− выдачи автоматической установкой пожарной сигнализации
светового и звукового сигнала;
− включения системы оповещения, сигнализирующей о создании
опасной ситуации;
− появилась угроза жизни и здоровью работников;
− обнаружено
несоответствие
фактического
состояния
производства работ требованиям безопасности и охраны труда;
− в случаях выявления нарушений требований охраны труда,
промышленной, пожарной и электробезопасности, создающих угрозу
жизни и здоровью работников, угрозу возникновения аварии или
инцидента, пожара;
− в случае неверного и/или неполного оформления нарядадопуска;
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
21
− выявлено
устройств;
нарушение
условий
− запрещения
проведения
надзорными органами;
работ
отключения
технических
контролирующими
и
− запрещения
проведения
работ
руководителем
(специалистами) самостоятельных подразделений, специалистами
Службы охраны труда, промышленной безопасности, экологии и
качества», (далее – СОТПБЭиК);
− отсутствия на месте проведения работ во время их проведения
ответственного производителя работ;
При этом технические средства должны быть немедленно
выключены (отключены), люди выведены с места проведения работ,
извещены
о
происшедшем
горный
диспетчер,
начальник
самостоятельного подразделения и СОТПБЭиК.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Приостановка
работ,
проводимых
по
наряду-допуску,
оформляется записью в наряде-допуске с указанием причин,
послуживших основанием для приостановки. Возобновление работ
после их приостановки разрешается лицом, ответственным за допуск
к проведению работ, после проверки факта устранения выявленных
нарушений с отметкой в наряде-допуске.
При невозможности устранения выявленных нарушений, работы
должны быть остановлены, а наряд-допуск должен быть аннулирован.
Работы могут быть возобновлены только после устранения причин их
остановки и выдачи нового наряда-допуска.
Все работники Предприятия и работники подрядных организаций,
выполняющей работы на объектах Предприятия, обязаны при
выявлении нарушений требований безопасности при проведении
работ с повышенной опасностью сообщать о данном факте
ответственному лицу, находящемуся на месте проведения работ
запрещено приступать к работам при несоответствии рабочего места
требованиям безопасности.
Лицо, ответственное за подготовку к проведению работ,
обеспечивает выполнение мероприятий по подготовке объекта к
проведению работ и мер безопасности, указанных в наряде-допуске,
уведомляет о времени проведения работ, переключениях и
отключениях технологического оборудования и коммуникаций
начальников взаимодействующих подразделений или лиц, их
замещающих. Лицо, ответственное за выдачу наряда-допуска,
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
22
обеспечивает выполнение мероприятий, предусмотренных особыми
условиями наряда-допуска.
По выполнению мероприятий по подготовке объекта к проведению
работ лицо, ответственное за подготовку к проведению работ, вносит
запись в наряд-допуск и сообщает о готовности места проведения
работ к сдаче лицу, ответственному за проведение работ.
Перед началом проведения работ каждый член бригады
производит оценку соответствия места проведения работ
требованиям безопасности, и, в случае выявления несоответствий
требованиям безопасности, ответственный за проведение работ
организует устранение выявленных членами бригады несоответствий.
После проведения оценки рабочего места членами бригады и
выполнения, при необходимости, мероприятий по приведению
рабочего места в соответствие требованиям безопасности, лицо,
ответственное за проведение работ проводит целевой инструктаж с
исполнителями работ, знакомя их с характером и содержанием работ.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
При отсутствии замечаний к выполнению мероприятий по
подготовке объекта лицо, ответственное за проведение работ,
принимает подготовленное место проведения работ.
Перед началом работ производитель работ обязан ознакомить
работников с мероприятиями по безопасности производства работ и
оформить инструктаж с записью в наряде-допуске.
- На объекте прорабу, мастеру строительной организации
провести инструктажи рабочих по профессиям и видам работ.
- На границах зон, постоянно действующих опасных
производственных факторов установить сигнальные ограждения и
знаки безопасности.
- Обеспечить работников необходимой оснасткой, инструментами,
спецодеждой, средствами индивидуальной защиты.
Установка и работа автомобильных кранов на расстоянии ближе
30 м от линии электропередачи или воздушной электрической сети
напряжением более 42 В должна производиться по наряду-допуску и
под непосредственным руководством лица, ответственного за
безопасность производства работ кранами. Лицо, ответственное за
безопасное производство работ кранами, должно расписаться в
наряде-допуске и обеспечить выполнение указанных в нем
безопасных условий работы. Работы производятся только при наличии
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
23
письменного
разрешения
электропередачи (ЛЭП).
организации-владельца
линии
Согласно приказа Минтруда №903Н от 15.12.2020г «Правила по
охране труда при эксплуатации электроустановок» в охранной зоной
воздушной линии электропередачи (ВЛ) и воздушных линий связи
является зона вдоль ВЛ в виде земельного участка и воздушного
пространства, ограниченная вертикальными плоскостями, отстоящими
по обе стороны линии от крайних проводов при не отклоненном их
положении на расстоянии, м:
2
для КЛ от 1 до 20 кВ включительно
10
для КЛ 35 кВ
15
для КЛ 110 кВ
20
для КЛ 150, 220 кВ
25
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
для КЛ напряжением до 1 кВ и ВЛС
Рис.8 Охранная зона ВЛ
При установке и работе ПС в охранной зоне ЛЭП следует строго
соблюдать порядок, установленный приказом №461 от 26.11.2020
«Правила безопасности опасных производственных объектов, на
которых используются подъемные сооружения», утвержденные ФС по
экологическому, технологическому и атомному надзору. При установке
автомобильных кранов и применении транспортных средств с
поднимаемым кузовом в охранной зоне воздушной линии
электропередачи необходимо снять напряжение.
При обоснованной невозможности снятия напряжения с
воздушной линии электропередачи работу строительных машин в
охранной зоне линии электропередачи разрешается производить при
условии выполнения следующих требований:
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
24
а) расстояние по воздуху от машины (механизма) или от ее
выдвижной части, а также от ее рабочего органа или поднимаемого
груза в любом положении (в т. ч. и при наибольшем подъеме или
вылете) до ближайшего провода, находящегося под напряжением,
должно быть не менее указанного в таблице 2 согласно СНиП 12-032001 «Безопасность труда в строительстве. Часть 1. Общие
требования» и ГОСТ 12.1.051-90 «ССБТ. Электробезопасность.
Расстояния безопасности в охранной зоне линий электропередачи
напряжением свыше 1000 В».
Таблица 2
Напряжение
воздушной линии
электропередачи, кВ
До 20
Св 20 до 35
«35» 110
Расстояние, м
минимальн
ое
2,0
2,0
3,0
минимально
техническими
средствами
2,0
2,0
4,0
измеряемое
Подп. и дата
б) корпуса машин при их установке непосредственно на грунте
должны быть заземлены при помощи инвентарного переносного
заземления.
При проезде по дорогам под ЛЭП, находящейся под напряжением,
подъемные или выдвижные части грузоподъемных машин должны
находиться в транспортном положении.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
10. Пожарная безопасность
Мероприятия по обеспечению пожарной безопасности при
проведении подготовительных и основных работ
Работы выполнять в строгом соответствии с данной
технологической картой. Ответственные за пожарную безопасность
при производстве работ назначаются совместным приказом Заказчика
и подрядной организации.
Все работы должны выполняться с соблюдением требований в
соответствии с:
-Постановление Правительства РФ от 16 сентября 2020 г. N 1479
"Об утверждении Правил противопожарного режима в Российской
Федерации"
- Инструкция ИПБ-01-25 «о мерах пожарной безопасностифилиала «Конаковская
ГРЭС» ПАО «ЭЛ5-Энерго»» от 15.05.2025г.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
25
Инструкция ИПБ 02-24 «о мерах пожарной безопасности при проведении
пожароопасных работ на объектах филиала «Конаковская ГРЭС»» от 28.02.2024г.
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Монтаж и эксплуатацию электроустановок и электротехнических
изделий необходимо осуществлять в соответствии с требованиями
нормативных документов по пожарной безопасности (в том числе
Правил устройства электроустановок (ПУЭ), Приказом Минэнерго РФ
от 12.08.2022 № 811 "Об утверждении Правил технической
эксплуатации
электроустановок
потребителей
электрической
энергии".
Электроустановки и бытовые электроприборы в помещениях, в
которых по окончании рабочего времени отсутствует дежурный
персонал, должны быть обесточены.
Под напряжением должны оставаться дежурное освещение,
установки пожаротушения и противопожарного водоснабжения,
пожарная и охранно-пожарная сигнализация. Другие электроустановки
и электротехнические изделия (в том числе в жилых помещениях)
могут оставаться под напряжением, если это обусловлено их
функциональным назначением и (или) предусмотрено требованиями
инструкции по эксплуатации.
Порядок действий при пожаре:
При возникновении пожара или признаков горения (сигнал от
автоматической пожарной сигнализации, задымление, запах гари,
повышение температуры воздуха и др):
Оповестить работающих, поставить в известность ответственного
за проведение работ, руководителя подразделения;
Приступить к тушению пожара в начальной стадии, используя
первичные средства пожаротушения (Огнетушитель ОП-5), если это не
сопряжено с риском для жизни.
Характеристики огнетушителя ОП-5:
тип огнетушителя: порошковый
индикатор давления: манометр
способ срабатывания: ручной
класс пожара: А, В, С, Е
масса заряда: 4 кг
масса огнетушителя: 5,3 кг
длина струи: 3 м
продолжительность подачи ОТВ: 10 с
Количество огнетушителей: 2шт.
Выключить вентиляцию и все электрооборудование, по
возможности обеспечить транспортировку горючих и взрывоопасных
веществ от пожара.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
26
11.
Перечень
нормативно-технической
использованной при разработке ТК
документации,
При разработке технологической карты были учтены требования и
рекомендации.следующих нормативных документов:
- №384-ФЗ «Технический регламент о безопасности зданий и
сооружений»;
- ГОСТ 12.1.019-2017 Система стандартов безопасности труда
(ССБТ). Электробезопасность. Общие требования и номенклатура
видов защиты
Инд. № подл.
Взаим. Инв.№
- №123-ФЗ «Технический регламент о требованиях пожарной
безопасности»;
Подп. и дата
Инв. № дубл.
Подп. и дата
Оповестить производителя работ
- Мастер участка Попов А.А.+7 909 380-97-41
Ответственный производитель работ (начальник участка, мастер
участка), получивший сообщение о происшествии, незамедлительно
сообщает представителю Генподрядчика, Заказчика, объектовую
пожарную охрану по телефону 47-01 (при этом необходимо назвать
адрес объекта, место возникновения пожара, свою фамилию) и НСС
по телефону 43-52.
-Главный специалист Службы по обслуживанию, наладке и
испытаниям устройств РЗА ПАО «ЭЛ5-Энерго» Новикову А. М. +7
(920) 189-41-46
Организовать эвакуацию людей и спасание материальных
ценностей.
Встретить пожарные подразделения и указать место пожара.
По
прибытии
пожарного
подразделения
руководитель
предприятия (или лицо, его заменяющее) обязан проинформировать
руководителя тушения пожара о конструктивных и технологических
особенностях объекта, прилегающих строений и сооружений,
количестве и пожароопасных свойствах хранимых и применяемых
веществ, материалов, изделий и других сведениях, необходимых для
успешной ликвидации пожара, а также организовывать привлечение
сил и средств объекта к осуществлению необходимых мероприятий,
связанных с ликвидацией пожара и предупреждением его развития.
- ГОСТ 12.1.004-91 ССБТ. «Пожарная безопасность. Общие
требования (с изменением №1)»;
СП
48.13330.2019
«Организация
Актуализированная редакция СНиП 12-01-2004;
строительства».
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
27
- ГОСТ 12.1.046-2014 ССБТ. «Строительство. Нормы освещения
строительных площадок»;
- ГОСТ Р 58967-2020 «Ограждения инвентарные строительных
площадок и участков.производства строительных работ. Технические
условия»;
- ГОСТ 12.4.026-2015 «Межгосударственный стандарт. Система
стандартов безопасности труда. Цвета сигнальные, знаки
безопасности и разметка сигнальная. Назначение и правила
применения. Общие технические требования и характеристики.
Методы испытаний»;
- ГОСТ Р 12.3.053-2020 ССБТ. «Строительство. Ограждения
предохранительные временные. Общие технические условия»;
- ГОСТ 12.3.033-84 ССБТ. «Строительные машины. Общие
требования безопасности при эксплуатации»;
- СП 70.13330.2012 «Несущие и ограждающие конструкции».
Актуализированная редакция СНиП 3.03.01-87;
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
- «Правила по охране труда при работе на высоте», утвержденные
приказом Минтруда России №782н от 16.11.2020 г.;
- «Правила по охране труда при работе с инструментом и
приспособлениями», утвержденные Приказом Минтруда России
№835н от 27.11.2020 г.;
/
.
- «Правила по охране труда при эксплуатации электроустановок»,
утвержденные приказом Минтруда России №903н от 15.12.2020 г.;
- «Правил по охране труда в строительстве» утвержденных
приказом Министерства труда и социальной защиты РФ № 883н от
11.12.2020г.;
- "Правила безопасности опасных производственных объектов, на
которых используются подъемные сооружения", утвержденные
приказом Ростехнадзора N 461 от 26.11.2020 г.;
- "Правила противопожарного режима в РФ", утвержденные
постановлением Правительства РФ №1479 от 16.09.2020 г.;
СП 112.13330.2011 «Пожарная безопасность зданий и
сооружений»;
- СП 12-136-2002 «Решение по охране труда и промышленной
безопасности в проектах.организации строительства и проектах
производства работ»;
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
28
- «Правил по охране труда при погрузочно-разгрузочных работах
и размещении грузов», утвержденные приказом Минтруда России N
753н от 28.10.2020 г.
12. ЛИСТ ОЗНАКОМЛЕНИЯ С ТЕХНОЛОГИЧЕСКОЙ КАРТОЙ
№1-ПС
Должность
Подпись
Дата
Инд. № подл.
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
Ф.И.О.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
29
Инд. № подл.
Лист
Изм. Лист
№ докум
Подп.
Дата
ЕСТК. 650019.001
30
Подп. и дата
Взаим. Инв.№
Инв. № дубл.
Подп. и дата
