Рабочая документация по тепловым сетям 17-П/24-ТС

ООО "Архитектурная студия
"Б в Кубе"
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в
г. Краснодаре

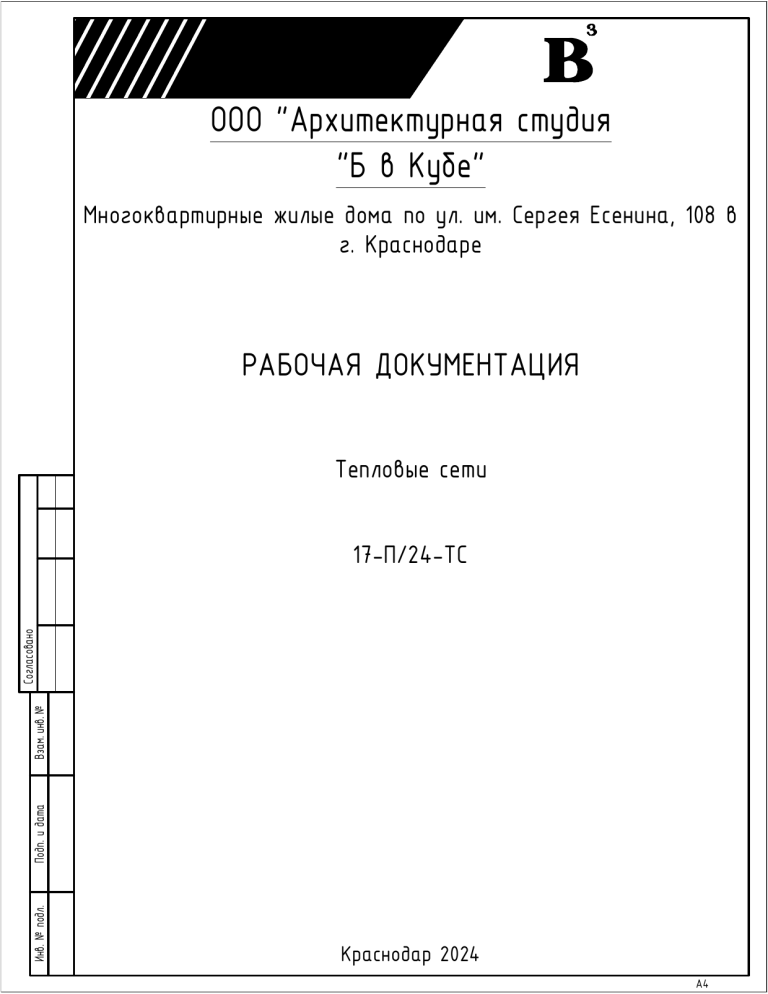

РАБОЧАЯ ДОКУМЕНТАЦИЯ
Тепловые сети
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
Согласовано
17-П/24-ТС
Краснодар 2024
А4
ООО "Архитектурная студия
"Б в Кубе"
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в
г. Краснодаре
РАБОЧАЯ ДОКУМЕНТАЦИЯ
Тепловые сети
Главный инженер проекта
Кочетов С.Б.
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
Согласовано
17-П/24-ТС
Краснодар 2024
А4
Ведомость чертежей основного комплекта
Лист
Итоговая таблица тепловых нагрузок.
Примечание
Наименование
Наименование
потребителя
Периоды года
при tn. °С
1
Общие данные (начало)
2
Общие данные (окончание)
3
План тепловой сети
4
Схема тепловой сети (Литера1)
5
Схема тепловой сети (Литера2)
6
Многоквартирный жилой дом
Литера 1
Многоквартирный жилой дом
Литера 2
Многоквартирный жилой дом
Литера 3
Схема тепловой сети (Литера3)
Итого
7
Профиль тепловой сети (Литера1)
8
Профиль тепловой сети (Литера2)
9
Профиль тепловой сети (Литера3)
10
Схема устройства лотков. Разрезы 1-1, 2-2, 3-3 (Литеры 1,2,3)
11
Схема армирования лотка (Литеры 1,2,3)
12
Герметизированный ввод ТС
13
Схема соединения электрических проводок системы ОДК (Литера1)
14
Схема соединения электрических проводок системы ОДК (Литера2)
15
Схема соединения электрических проводок системы ОДК (Литера3)
16
Схема подключения терминалов СОДК
Расход тепла, Гкал/ч
На отопление
на ГВС
Общий
-15
0,638
0,276
0,914
-15
0,638
0,276
0,914
-15
0,638
0,276
0,914
2,742
Согласовано
Ведомость ссылочных и прилагаемых документов
Обозначения
Наименование
Примечание
ССЫЛОЧНЫЕ ДОКУМЕНТЫ
Взам. инв. ѳ
ГОСТ 30732-2020
тепловой изоляцией из пенополиуретана
с защитной оболочкой. Технические условия
серия 7.903.9-6.11 вып.2
Подп. и дата
Тепловая изоляция арматуры и фланцевых соединений.
Рабочие чертежи
серия 2.400-4 вып.1-3
Инв. ѳ подл.
Трубы и фасонные изделия стальные с
Детали тепловой изоляции промышленных объектов
17-П/24-ТС
с положительными температурами.
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
ПРИЛАГАЕМЫЕ ДОКУМЕНТЫ
17-П/24-ТС.СО
Спецификация оборудования, изделий и
материалов
на 1 листе
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
1
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Общие указания (начало)
"Архитектурная студия
"Б в Кубе"
A3
ОБЩИЕ УКАЗАНИЯ
1.
12. Монтаж, контроль качества сварных стыков и гидравлические испытания трубопроводов на прочность
и герметичность вести в соответствии с требованиями CП 74.13330.2023 СНиП 3.05.03-85 «Тепловые сети».
Рабочая документация объекта выполнена на основании:
- задания на проектирование;
-
технических условий от 9.10.2024г. на теплоснабжение по объекту: "Многоквартирные жилые дома по ул. им. Сергея
Есенина, 108 в г. Краснодаре" Литера 1, Литера 2, Литера 3. выданные ООО "Краснодарская Теплогенерирующая Компания".
2.
Рабочая документация соответствует заданию на проектирование, выданным техническим условиям, требованиям
действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные
требования.
3.
13. После завершения строительно-монтажных работ трубопроводы тепловой сети должны быть подвергнуты
окончательным (приемочным) испытаниям на прочность и герметичность. Предварительные испытания
трубопроводов на прочность и герметичность следует выполнять гидравлическим способом.
14. После монтажа трубопроводов произвести контроль качества сварных стыков трубопроводов - визуально
и ультразвуковым методом, провести испытание на прочность и герметичность.
15. Визуальному контролю подлежат 100% всех сварных соединений трубопроводов, ультразвуковым методом
Рабочая документация разработана в соответствии с:
- СП 124.13330.2012 «Тепловые сети»; Актуализированная редакция СНиП 41-02-2003;
- СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов». Актуализированная редакция СНиП 41-03-2003(с
Изменениями N 1,2);
- ГОСТ 32569-2013. Трубопроводы технологические стальные. Требования к устройству и эксплуатации на
взрывопожароопасных и химически опасных производствах;
100% - общего числа однотипных стыков.
16. Минимальная величина пробного давления при гидравлическом испытании трубопроводов теплосети должна
составлять 1,25 рабочего давления и не менее 1,6 МПа. Испытательное давление должно быть выдержано в
течение 10 мин и затем снижено до рабочего.
трубопровода по всей его длине.
Температура воды при испытаниях должна быть не ниже 5 °С;
- №123-ФЗ. Технический регламент о требованиях пожарной безопасности. Федеральный закон;
- СП 72.13330.2016 Защита строительных конструкций и сооружений от коррозии.
- Расчетная температура наружного воздуха для проектирования отопления принята "минус" 15 °С в соответствии с
СП 131.13330.2020. Средняя температура наружного воздуха за отопительный период 2,7°С; продолжительность
отопительного периода - 146 суток.
4.
Источником теплоснабжения принять котельную по адресу: г. Краснодар, ул. Ростовское шоссе, 30/6.
5.
Температурный график тепловой сети 105/70 0С при -15 С.
При рабочем давлении должен быть произведен осмотр
Результаты гидравлических испытаний на прочность и герметичность трубопровода считаются
удовлетворительными,
если во время их проведения не произошло падения давления, не обнаружены признаки
разрыва, течи или запотевания
в сварных швах, а также течи в основном металле, фланцевых соединениях,
арматуре, компенсаторах и других
элементах трубопроводов, отсутствуют признаки сдвига или деформации
трубопроводов и неподвижных опор.
17. Расчетный срок эксплуатации трубопроводов - 30 лет
Метод регулирования: качественно-количественный. Давление в подающем трубопроводе Т1: 0,3 - 0,6 МПа,
давление в обратном трубопроводе Т2: 0,2 - 0,4 МПа.
Согласовано
6.
Прокладка тепловых сетей предусмотрена подземная в непроходном монолитном канале. Под каналом
предусмотрена бетонная подготовка. Перекрытие канала выполнено из плит перекрытия марки ПТ. По перекрытию и
стенкам канала учесть оклеечную гидроизоляцию.
7. Глубина заложения теплосети не менее 0,8 м от земли до перекрытия канала.
Взам. инв. №
8. Компенсация температурных удлинений осуществляется естественными углами поворота.
9. Трубопроводы выполнить с уклоном не менее i=0,002 в сторону тепловых камер.
10.
Трубопроводы приняты из стальных электросварных труб по ГОСТ 30732-2020 с предварительной заводской
антикоррозийной обработкой (всей наружной поверхности трубы, перед нанесением изоляции) с изоляцией пенополиуретана
и системой оперативного дистанционного контроля (СОДК). Для изоляции монтажных стыков стальных труб и отводов
Подп. и дата
длиной 150-250 мм (в трассовых условиях) предусмотрены скорлупы из пенополиуретана. В качестве гидроизоляционного
обработанные после сварки стыки двухкомпонентным эпоксидным толстослойным
покрытием Interseal 670 HS в 2 слоя
(согласно табл. И1 по ГОСТ 9.602-2016).
11.
Инв. № подл.
17-П/24-ТС
покрытия скорлуп приняты термоусаживающие муфты из полиэтилена. Скорлупы устанавливаются на предварительно
Для гидроизоляции мест ввода инженерных коммуникаций и для гидроизоляции каналов ТС на стадии
строительства необходимо использовать гидроизоляционные смесь «Пенетрон».
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
2
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Общие указания (окончание)
"Архитектурная студия
"Б в Кубе"
A3
Красная линия
12 Е
-2.240
-1.340
12 Е
W1
1
К1
-1.190
200
W1
2
W0
W0
-1.400
-2.195
-1.295
-0.020
-0.020
К трубопроводам
-3.845
-2.170
12 1
Б Г
69.60
-3.820
-1.145
-1.250
К1
-1.250
-1.120
-2.170
-0.020
-1.320
W0
W0
-0.020
-1.370
А
10
-1.200
9
И
-1.340
А 1
А
10
15.00
А
10
9
И
К1
-1.300
3
2
А 1
-1.310
Место установки
терминала СОДК
Примечание
Наименование
Канализация бытовая
1/К1
-1.190
А 1
Условные обозначения и изображения инженерных сетей
Обозначение
-0.010
СК1
W1
-1.310
W1
-1.410
-1.320
-0.010
W0
69.60
-1.350
-1.240
12 1
Б Г
69.60
-1.190
-1.250
-1.340
-0.020
9
И
15.00
-1.370
-1.310
Взам. инв. ѳ
К1
дренаж из
непроходного
канала
Т ст. 133
1
12 1
Б Г
-3.820
-4.040
W0
Согласовано
К1
-1.250
-1.190
-2.390
дренаж из
непроходного
канала
-2.250
-1.420
-1.450
Место установки
терминала СОДК
СК1
Место установки
терминала СОДК
дренаж из
непроходного
канала
СК1
15.00
К1
+35.40
Т ст. 133
W1
Кабельная линия 0,4кВ
W0
Кабельная линия наружного освещения
Сети теплоснабжения, бесканальной прокладки
1. Отверстия в ящике для прохода кабелей выполнить по месту
2. Металлические детали крепить сваркой. Оцинкованные трубы соединить на резьбе.
3. Расположение ящиков с терминалами в тепловой камере уточняется при производстве монтажных работ.
17-П/24-ТС
Подп. и дата
Инв. ѳ подл.
3
+35.50
+35.50
Т ст. 133
ул. им. Сергея Есенина
W0
-1.420
-1.520
-0.010
-1.420
-0.010
-1.410
W0
4
планировочная
отметка земли
-1.410
W1
W1
-1.340
12 Е
-1.300
-1.170
К1
5
+34.45
К1
W0
-1.400
Красная линия
К1
К1
К1
Установка ящика с терминалом на стене в помещениях Литера 1 - "Тех.этаж", Литера 2 -"Помещение для
игры в настольный теннис и аэрохокей", Литера 3 - "Тех.этаж" технического подполья
Точка технологического
подключения к
тепловым сетям
Система координат МСК-23.
Система высот Балтийская 1977г.
Сплошные горизонтали проведены через 0.5м
X=484382.82
Y=1380798.43
X=484382.84 X=484383.56
Y=1380798.77 Y=1380815.17
X=484383.59
Y=1380815.52
Точка технологического
подключения к
тепловым сетям
X=484381.42
Y=1380851.87
X=484385.29
Y=1380854.65
Точка технологического
подключения к
тепловым сетям
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
3
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
План тепловой сети
"Архитектурная студия
"Б в Кубе"
A4x3
Спецификация оборудования
6
СК1
W0
УП1
2
3
2
1
3
҃13
҃13
3
2540
W0
3
Марка
изделия
1
2
2
2
К1
Стеновое кольцо КС 15.9
5
6
Плита перекрытия 2ПП15
1
7
Кольцо опорное КО6
1
Скобы ходовые 16АIII L=520
13
Люк круглый чугунный средний
1
Телескопический шток 1700-2900 мм,
на штурвал, управление Т -обр. ключ
10
8
Серия 3.900.1-14 выпуск 1
9
ГОСТ 3634-99
А
Б
В
n
4500
455
45
15
Марка
УЗЕЛ ѳ1
1
Масса, кг
Наименование
Кол-во
1
12у ГОСТ 8240-97 L=80
2
50х50х3 ГОСТ 8509-93
3
҃20 ГОСТ 2590-2006 L=1080
4
҃20 ГОСТ 2590-2006 L=810
4
4
2
2
сталь горячекатанная
сталь горячекатанная
L=170
детали
всего
изделия
0,832
0,394
2,473
1,9970
3,328
1,576
4,946
3,994
13,844
Разрез 2-2.
3
Б
Поз
изделия
3
410
ГОСТ 14098-91
1
4
120
Приварить
490
Согласовано
УЗЕЛ ѳ2
Разрез 1-1.
50
Взам. инв. ѳ
50
3
1
Подп. и дата
5
С-15
подключение к сущ. ТС Ду 125
Инв. ѳ подл.
1
2
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ НА ОДНУ СТРЕМЯНКУ
Кол-во
А
nх300
С-15
Размеры, мм
20
1
2
К1
Плита днища ПН15
Номенклатура лестниц.
В
1
2
4
10
Стремянка
4
Задвижка клиновая 30с41нж Ду50
Ру16 фланцевая
20
100
5
4
9,5
1
3
3
прямошовная ҃57х3,5
Отвод 90-57х3,5
Колодец сбросной железобетонный
диаметром 1,2 м в составе:
Колодец сбросной железобетонный
диаметром 1,2 м в составе:
ГОСТ 17375-2001
ГОСТ 8020-2016
1
1
Труба стальная электросварная
ГОСТ 8732-78
1
1500
Кол. Масса Примечание
ед., кг
Наименование
Трубы и фасонные части
8
10
Обозначение
1-1
2300
дренаж из непроходного канала
Поз.
9
7
1200
4
2
130
130
Примечания.
1.
Для прохода трубопроводов через стенки тепловой камеры выполнить сальники по альбому типовых
решений серия 3.903 КЛ-13 выпуск 0-1. Размеры сальника принять по фактическому наружному
диаметру теплоизоляционной конструкции трубопроводов. На чертежах сальники условно не показаны.
2. Трубопроводы до нанесения изоляции должны быть окрашены краской БТ -177 в 2 слоя по грунту
ГФ-021.
3. Наружную поверхность колодца покрыть гидроизоляционным двухкомпонентным составом
"Кальматрон-эластик" по ТУ 5775-012-54282519-2012 за 2 прохода, толщина покрытия 2 мм.
Наружная гидроизоляция днища колодца - рулонный Техноэласт ЭПП в 2 слоя
130
17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
4
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Схема тепловой сети (Литера 1)
"Архитектурная студия
"Б в Кубе"
A2
Спецификация оборудования
2200
дренаж из непроходного канала
W1
1
W0
3
W1
1
2640
3
W0
5
4
100
W1
1
1
2
2
Стремянка
4
подключение к сущ. ТС Ду 125
3
Марка
изделия
1
2
2
1
5
Стеновое кольцо КС 15.9
5
6
Плита перекрытия 2ПП15
1
7
Кольцо опорное КО6
1
Скобы ходовые 16АIII L=520
13
Люк круглый чугунный средний
1
Телескопический шток 1700-2900 мм,
на штурвал, управление Т-обр. ключ
10
8
Серия 3.900.1-14 выпуск 1
9
ГОСТ 3634-99
А
Б
В
n
4500
455
45
15
Марка
3
Наименование
Кол-во
1
12у ГОСТ 8240-97 L=80
2
50х50х3 ГОСТ 8509-93
3
҃20 ГОСТ 2590-2006 L=1080
4
҃20 ГОСТ 2590-2006 L=810
4
4
2
2
сталь горячекатанная
сталь горячекатанная
L=170
детали
всего
изделия
0,832
0,394
2,473
1,9970
3,328
1,576
4,946
3,994
13,844
20
120
Приварить
490
Согласовано
УЗЕЛ ѳ2
Разрез 1-1.
50
Взам. инв. ѳ
50
3
1
Подп. и дата
Масса, кг
20
ГОСТ 14098-91
1
4
Инв. ѳ подл.
1
Разрез 2-2.
3
Б
410
Поз
изделия
С-15
УЗЕЛ ѳ1
2
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ НА ОДНУ СТРЕМЯНКУ
Кол-во
А
nх300
С-15
Размеры, мм
2
Плита днища ПН15
Номенклатура лестниц.
В
1
Задвижка клиновая 30с41нж Ду50
Ру16 фланцевая
4
10
К1
9,5
1
3
҃13
3
҃13
прямошовная ҃57х3,5
Отвод 90-57х3,5
Колодец сбросной железобетонный
диаметром 1,2 м в составе:
Колодец сбросной железобетонный
диаметром 1,2 м в составе:
ГОСТ 17375-2001
ГОСТ 8020-2016
УП1
К1
2
3
2
Труба стальная электросварная
ГОСТ 8732-78
1
1500
Кол. Масса Примечание
ед., кг
Наименование
Трубы и фасонные части
8
10
Обозначение
1-1
7
6
СК1
Поз.
9
1200
4
2
130
130
Примечания.
1.
Для прохода трубопроводов через стенки тепловой камеры выполнить сальники по альбому типовых
решений серия 3.903 КЛ-13 выпуск 0-1. Размеры сальника принять по фактическому наружному
диаметру теплоизоляционной конструкции трубопроводов. На чертежах сальники условно не показаны.
2. Трубопроводы до нанесения изоляции должны быть окрашены краской БТ -177 в 2 слоя по грунту
ГФ-021.
3. Наружную поверхность колодца покрыть гидроизоляционным двухкомпонентным составом
"Кальматрон-эластик" по ТУ 5775-012-54282519-2012 за 2 прохода, толщина покрытия 2 мм.
Наружная гидроизоляция днища колодца - рулонный Техноэласт ЭПП в 2 слоя
130
17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
5
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Схема тепловой сети (Литера 2)
"Архитектурная студия
"Б в Кубе"
A2
Спецификация оборудования
Поз.
9
1200
2200
2
3
2
1
СК1
҃13
W0
1
2640
3
100
W0
1
5
4
УП2
3
Марка
изделия
1
2
2
УП1
Размеры, мм
5
6
Плита перекрытия 2ПП15
1
7
Кольцо опорное КО6
1
Скобы ходовые 16АIII L=520
13
Люк круглый чугунный средний
1
Телескопический шток 1700-2900 мм,
на штурвал, управление Т -обр. ключ
10
8
Серия 3.900.1-14 выпуск 1
9
ГОСТ 3634-99
А
Б
В
n
4500
455
45
15
Марка
Масса, кг
Наименование
Кол-во
1
12у ГОСТ 8240-97 L=80
2
50х50х3 ГОСТ 8509-93
3
҃20 ГОСТ 2590-2006 L=1080
4
҃20 ГОСТ 2590-2006 L=810
4
4
2
2
сталь горячекатанная
сталь горячекатанная
L=170
детали
всего
изделия
0,832
0,394
2,473
1,9970
3,328
1,576
4,946
3,994
13,844
4
20
ГОСТ 14098-91
1
20
410
1
Разрез 2-2.
3
Б
2
Поз
изделия
3
подключение к сущ. ТС Ду 125
120
Приварить
490
Согласовано
УЗЕЛ ѳ2
Разрез 1-1.
50
Взам. инв. ѳ
50
3
1
Подп. и дата
Стеновое кольцо КС 15.9
С-15
УЗЕЛ ѳ1
Инв. ѳ подл.
5
2
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ НА ОДНУ СТРЕМЯНКУ
Кол-во
А
nх300
С-15
2
1
Номенклатура лестниц.
В
1
2
Плита днища ПН15
10
Стремянка
4
Задвижка клиновая 30с41нж Ду50
Ру16 фланцевая
4
҃13
3
9,5
1
3
3
прямошовная ҃57х3,5
Отвод 90-57х3,5
Колодец сбросной железобетонный
диаметром 1,2 м в составе:
Колодец сбросной железобетонный
диаметром 1,2 м в составе:
ГОСТ 17375-2001
ГОСТ 8020-2016
УП3
1
Труба стальная электросварная
ГОСТ 8732-78
1
1500
дренаж из непроходного канала
Трубы и фасонные части
8
10
Кол. Масса Примечание
ед., кг
Наименование
1-1
7
6
Обозначение
4
2
130
130
Примечания.
1.
Для прохода трубопроводов через стенки тепловой камеры выполнить сальники по альбому типовых
решений серия 3.903 КЛ-13 выпуск 0-1. Размеры сальника принять по фактическому наружному
диаметру теплоизоляционной конструкции трубопроводов. На чертежах сальники условно не показаны.
2. Трубопроводы до нанесения изоляции должны быть окрашены краской БТ -177 в 2 слоя по грунту
ГФ-021.
3. Наружную поверхность колодца покрыть гидроизоляционным двухкомпонентным составом
"Кальматрон-эластик" по ТУ 5775-012-54282519-2012 за 2 прохода, толщина покрытия 2 мм.
Наружная гидроизоляция днища колодца - рулонный Техноэласт ЭПП в 2 слоя
130
17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
6
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Схема тепловой сети (Литера 3)
"Архитектурная студия
"Б в Кубе"
A2
0,70
7 Лоджия
0.00
35.40
7
Тех. этаж
За относительную отметку 0,000
принят уровень чистого пола
помещений 1 этажа, что
соответствует абсолютной
отметке 35,40
МАСШТАБЫ
-4.020
33.950
31.580
31.900
32.110
32.129
32.129
32.121
32.161
34.200
Примечание 3
Примечание 2
34.211
34.211
34.200
33.950
33.950
33.950
31.915
31.915
31.911
31.591
31.591
31.591
34.143
34.152
31.930
31.927
31.610
31.607
33.950
33.950
31.951
31.631
32.140
32.137
31.991
31.671
34.067
32.031
31.711
33.950
32.241
32.071
31.751
33.964
32.281
32.071
Отметка пола канала или дна траншеи
для бесканальной прокладки
,м
0,005
Уклон, ‰
Согласовано
33.962
32.281
Отметка оси трубопровода, м
32.201
Отметка потолка канала или верха
изоляции трубопровода бесканальной
прокладки, м
31.751
Натуральная отметка земли, м
33.897
34.17
33.84
Проектная отметка земли, м
33.987
ГЕОЛОГИЧЕСКИЙ 1:100
33.84
ВЕРТИКАЛЬНЫЙ 1:100
30,48
34.17
Примечание 1
ГОРИЗОНТАЛЬНЫЙ 1:100
Длина, м
Номер поперечного разреза
34.14
2-2
1-1
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
К1
W0
Развернутый план тепловых сетей
Расстояние между опорами
8
8
8
4.227
0.5
3.0
0.8
2.140
0.35
- проектная отметка земли
17-П/24-ТС
- натурная отметка земли
Примечание
1. Хозяйственно-бытовая канализация К1 из трубы КОРСИС DN/OD SN8 200, см. лист 4, 17-П/24-НВК
2. Кабельная линия наружного освещения, см. лист 3, 17-П/24-ЭС
3. Дренажный трубопровод до СК1, см. лист 4, 17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
7
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Профиль тепловой сети (Литера 1)
"Архитектурная студия
"Б в Кубе"
A4x3
0,70
0,70
7 Лоджия
0.00
35.50
5
ИТП
За относительную отметку 0,000
принят уровень чистого пола
помещений 1 этажа, что
соответствует абсолютной
отметке 35,50
МАСШТАБЫ
30,95
Согласовано
Уклон, ‰
Номер поперечного разреза
34.200
Примечание 2
34.01
34.200
34.200
34.01
34.01
32.210
32.00
31.680
32.004
32.004
31.684
31.684
32.214
32.214
Примечание 3
34.00
33.995
32.02
31.700
32.246
34.00
34.00
33.995
33.995
32.246
32.246
34.00
33.855
32.036
32.036
Отметка пола канала или дна траншеи
для бесканальной прокладки
,м
31.716
31.716
Отметка оси трубопровода, м
31.748
32.068
Отметка потолка канала или верха
изоляции трубопровода бесканальной
прокладки, м
32.278
Натуральная отметка земли, м
32.262
33.56
34.00
Проектная отметка земли, м
32.052
ГЕОЛОГИЧЕСКИЙ 1:100
31.732
ВЕРТИКАЛЬНЫЙ 1:100
-4.020
Примечание 4
Примечание 1
ГОРИЗОНТАЛЬНЫЙ 1:100
0,005
Длина, м
19.10
2-2
1-1
Инв. ѳ подл.
Подп. и дата
Расстояние между опорами
W0
W1
К1
Взам. инв. ѳ
Развернутый план тепловых сетей
8
4,76
0.5
3.825
2
0.45
- проектная отметка земли
17-П/24-ТС
- натурная отметка земли
Примечание
1. Хозяйственно-бытовая канализация К1 из трубы КОРСИС DN/OD SN8 160, см. лист 4, 17-П/24-НВК
2. Кабельная линия наружного освещения, см. лист 3, 17-П/24-ЭС
3. Кабельная линия 0,4кВ, см. лист 3, 17-П/24-ЭС
4. Дренажный трубопровод до СК1, см. лист 5, 17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
8
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Профиль тепловой сети (Литера 2)
"Архитектурная студия
"Б в Кубе"
A3
0,70
7 Лоджия
0.00
35.50
7
Тех. этаж
За относительную отметку 0,000
принят уровень чистого пола
помещений 1 этажа, что
соответствует абсолютной
отметке 35,50
МАСШТАБЫ
ГОРИЗОНТАЛЬНЫЙ 1:100
Согласовано
Уклон, ‰
Номер поперечного разреза
34.300
34.245
34.245
33.950
33.950
32.026
32.026
31.706
31.706
32.210
32.034
32.032
31.714
31.712
32.00
32.276
32.066
31.746
31.680
32.316
32.106
31.786
32.236
32.236
34.108
33.950
34.218
34.226
34.052
33.955
33.950
33.950
34.037
33.958
32.118
31.798
32.244
32.242
34.00
34.056
32.356
32.146
31.826
32.328
34.00
32.154
Отметка пола канала или дна траншеи
для бесканальной прокладки
,м
31.834
32.396
Отметка оси трубопровода, м
31.866
Отметка потолка канала или верха
изоляции трубопровода бесканальной
прокладки, м
32.186
Натуральная отметка земли, м
32.364
34.30
34.00
Проектная отметка земли, м
34.104
ГЕОЛОГИЧЕСКИЙ 1:100
33.950
ВЕРТИКАЛЬНЫЙ 1:100
Примечание 1
Примечание 2
-4.020
0,005
Длина, м
37.244
2-2
1-1
W0
Расстояние между опорами
6.41
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
Развернутый план тепловых сетей
1.59
5.68
2.324
8
6.404
0.5 1.096
3.244
2.0
17-П/24-ТС
- проектная отметка земли
- натурная отметка земли
Примечание
1. Кабельная линия наружного освещения, см. лист 3, 17-П/24-ЭС
2. Дренажный трубопровод до СК1, см. лист 6, 17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
9
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Профиль тепловой сети (Литера 3)
"Архитектурная студия
"Б в Кубе"
A4x3
2-2
1-1
Ц.-п.
раствор М150
20
120
500
3
҃13
Вертик.гидроиз.
Обмазка горячим
битумом за 2 раза
1200
100
3
Ц.-п.
раствор М150
3
҃13
҃13
НО-1
3
Элемент неподвижной
опоры см. раздел ТС
150
1000
150
Вертик.гидроиз.
Обмазка битумом
за 2 раза
Лоток Л1
Бетонная
подготовка В7,5
200
Ось теплотрассы
100
500
500
1400
200
100
100
100
200
200
710
320
510
530
3
҃13
100
Плита покрытия
510
Плита покрытия
100
530
1200
20
120
100
Гориз.гидроиз.
Обмазка горячим
битумом за 2 раза
710
Гориз.гидроиз.
Обмазка горячим
битумом за 2 раза
Бетонная
подготовка В7,5
Ось теплотрассы
200
500
100
3
500
1400
1600
Лоток Л1
200
100
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
Согласовано
1600
НО1
3-3
Ось
теплотрассы
1. Данный лист читать совместно с листами 7,8,9 17-П/24-ТС
17-П/24-ТС
НО1
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Н.контр
ГИП
Насынбатов
Кочетов
Тепловые сети
Схема устройства лотков. Разрезы 1-1, 2-2, 3-3
06.25
(Литеры 1,2,3)
06.25
Стадия
Лист
Р
10
Листов
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в Кубе"
A3
Спецификация лотка Литера1
Схема армирования лотка
55
55
90
55
Сл8/25.8
шаг 200
5х200=1000
ОСл6/2.7
шаг 200х400
(в шахматном порядке)
150
Фл8/9.8
шаг 600
Бетонная
подготовка B7.5
100
по профилю
8/п.м.
Масса
ед., кг
Наименование
Колво
Лоток
34.14
҃8 A500С ГОСТ 34028-2016
м.п. 1075.4
0.395
Обозначение
55
60
190
710
185 80
50
Сл8/21.8
шаг 200
90
Марка,
поз.
Спецификация лотка Литера3
Примечание
Марка,
поз.
Колво
Лоток
37.24
҃8 A500С ГОСТ 34028-2016
м.п. 1173.1
0.395
м
с учетом 5%
на перехлест
8/п.м.
ОСл6/2.7
См. ведомость деталей
҃6 A240 ГОСТ 5781-82*
м.п.
680
0.222
ОСл6/2.7
См. ведомость деталей
҃6 A240 ГОСТ 5781-82*
м.п.
750
0.222
Сл8/21.8
См. ведомость деталей
҃8 A500С ГОСТ 34028-2016
L=2180
170
0.86
Сл8/21.8
См. ведомость деталей
҃8 A500С ГОСТ 34028-2016
L=2180
187
0.86
Сл8/25.8
См. ведомость деталей
҃8 A500С ГОСТ 34028-2016
L=2580
170
1.02
Сл8/25.8
См. ведомость деталей
҃8 A500С ГОСТ 34028-2016
L=2580
187
1.02
Фл8/9.8
См. ведомость деталей
҃8 A240 ГОСТ 5781-82*
L=980
57
0.39
Фл8/9.8
См. ведомость деталей
҃8 A240 ГОСТ 5781-82*
L=980
62
0.39
НО-1
ГОСТ 8240-97
4
21,19
НО-1
ГОСТ 8240-97
4
21,19
Швеллер 18П
L=1300
L=1300
Швеллер 18П
Материал
100 200
1000
Масса
ед., кг
Наименование
Обозначение
200 100
Ось теплотрассы
Ведомость деталей
Примечание
м
с учетом 5%
на перехлест
Материал
Бетон лотка
Бетон кл.В25,W6
16,6
м3
Бетон лотка
Бетон кл.В25,W6
18,03
м
3
Бетонная подготовка
Бетон кл.В7.5
4,8
м3
Бетонная подготовка
Бетон кл.В7.5
4,8
м
3
Спецификация лотка Литера2
640
R20
Марка,
поз.
Сл8/25.8
҃8 А500С
L=2580 мм
1300
Размеры даны по внешней грани
Лоток
19.4
Масса
ед., кг
҃8 A500С ГОСТ 34028-2016
м.п.
612
0.395
҃6 A240 ГОСТ 5781-82*
м.п.
392
0.222
Сл8/21.8
См. ведомость деталей
҃8 A500С ГОСТ 34028-2016
L=2180
98
0.86
1120
Сл8/25.8
См. ведомость деталей
҃8 A500С ГОСТ 34028-2016
L=2580
98
1.02
Размеры даны по внешней грани
Фл8/9.8
См. ведомость деталей
҃8 A240 ГОСТ 5781-82*
L=980
33
0.39
НО-1
ГОСТ 8240-97
4
21,19
530
R20
Инв. ѳ подл.
250
Швеллер 18П
L=1300
м
с учетом 5%
на перехлест
Материал
R25
90
250
300
Примечание
Бетон лотка
Бетон кл.В25,W6
9,4
м3
Бетонная подготовка
Бетон кл.В7.5
3,2
м3
1. Защитный слой плитной части для нижней арматуры принят 40 мм, для верхней - 30 мм. Защитный
слой нижнего армирования обеспечить постановкой бетонных, цементно-песчаных или иных
некорродирующих подкладок, верхняя арматура укладывается на поддерживающие каркасы Фм8/9.8,
устанавливаемые с шагом не более 600 мм.
2. Стыки арматуры по длине располагать вразбежку, не допуская более 50% стыков в одном сечении.
Длина перепуска стержней принята для арматуры ҃8 - 520 мм (величина разбежки не менее 680 мм
между центрами стыков). В местах стыков арматуру вязать не менее, чем в трех местах.
3. Все металлические изделия окрасить эмалью ПФ-115 по грунтовке ГФ-021.
4. Поверхности железобетонных конструкций, контактирующие с грунтом защитить гидроизоляцией
75
Подп. и дата
Взам. инв. ѳ
Согласовано
Колво
См. ведомость деталей
Размеры даны по внешней грани
120
ОСл6/2.7
҃6 А240
L=270 мм
8/п.м.
Наименование
ОСл6/2.7
Сл8/21.8
҃8 А500С
L=2180 мм
Фм8/9.8
҃8 А240
L=980 мм
Обозначение
17-П/24-ТС
Размеры даны по внутренней грани
1. Минимальный радиус оправки принимается:
для арматуры класса А240 - 1.25d при d<20мм
для арматуры класса А500С - 2.5d при d<20мм.
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Тепловые сети
Схема армирования лотка
(Литеры 1,2,3)
Стадия
Лист
Р
11
Листов
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в Кубе"
A4x3
1-1
d отв
10
100
50
70
болт
Трубопровод
теплосети
30
60
1
10
болт
Отм. пола
8
1
Dy
dу
dв
10
6
1
8
50
100
Упоры монолитного
участка
Гильза
S
6
5
100
4
3
7
2
dн
40
30
d2
d1
D1
Dн
S
150
Приварить
Монолитный участок
Канал
200
Фундамент здания
100
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
125
150
108
4,0 1
1
8,31
10,36
159
4,5 1
1
13,93
17,37
219
6,0 1
1
25,53
31,83
273
7,0 1
1
37,19
46,58
0,0017
0,0013
0,0031
0,0025
0,0043
1
16 4,73 4,73 215 48
59
180 23 18
280 161 240 25
1
16 7,81 7,81 280
78
91
240 25 23
335 222 295 27
1
16 10,1 10,1 335
405 280 355 28
1
16 14,5 14,5 405 161
110
153
295 27 23
355 28 27
98
98
5
48
60
2,43
1,85
98
98
48
60
2
2
1
16
15,48
15,48
148
79
4,95
148
79
2
1,34
2,60
1
16
14,98
14,98
148
92
4,1
148
92
2
1,20
2,40
1
16
20,1
20,1
203
110
9,25
203
110
2
1,80
3,60
1
16
20,1
20,1
203
135
6,85
206
135
2
1,41
2,82
1
16
32,2
32,2
257
162
11,9
257
162
2
2,36
4,72
6
0,485
0,377
0,91
0,784
Обозначение
6,35
6,06
Общ.
Масса,
кг
Масса,
кг
Един. Общ.
2 0,33
0,66 М16х110
4 0,204 0,816 М16,5
4
0,06 0,24
2 0,33
0,66 М16х110
4 0,204 0,816 М16,5
4
0,11
0,44
2 0,33
0,66 М16х110
4 0,204 0,816 М16,5
4
0,11
0,44
2 0,33
0,66 М24х110 4 0,490 1,984 М24,5
4
0,16 0,60
Един. Общ.
7
1. Упоры сальника и монолитного участка выполнить из толстолистовой стали б=8-10мм по ГОСТ
19903-74*.
2. Объем бетона на монолитный участок определять по размеру теплового канала, марку бетона
принимать класса не менее М-100.
3. В случае устройства щитовой опоры эти мероприятия не выполнять.
Количество,
шт
6,35
6,06
Един.
Масса,
кг
Обозначение
4
16
16
Масса,
кг
Количество,
шт
1
1
Масса,
кг
Количество,
шт
Общ.
Внутренний
диаметр Dв,мм
Един.
Наружный диаметр
DH,мм
D1, мм
b, мм
d отверстий
для болта, мм
Количество,
шт
Давление
Ру, кг/см²
Наружный диаметр
DH,мм
Внутренний
диаметр Dв,мм
Давление Py,
кг/см2
3
Ед. Общ.
Масса,
кг
Упоры монолит- Б о л т ГОСТ 7798-70* Г а й к а ГОСТ 5915-70*
ного участка
Количество,
шт
70
80
1
Масса,
кг
Упоры сальника
Внутренний
диаметр Dв,мм
50
L=1010
мм
Набивка
из
асбестового
шнура,
м
2
0,0009
215 110 180 23
0,0008
Грундбукса
Наружный диаметр
DH,мм
Согласовано
40
L=810
мм
Фланец плоский приварной грундбуксы
Фланец приварная плоская гильза
D1, мм
Толщина
фланца, мм
Количество,
шт
Кол-во, шт
Гильза
Наружный диаметр
DH,мм
Внутренний
диаметр Dв,мм
Условный диаметр
трубы dy,мм
Диаметр гильзы
dy,мм
Толщина гильзы
S,мм
L=810
мм
L=1010
мм
400 ÷ 500
Един. Общ.
17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Тепловые сети
Стадия
Лист
Р
12
Листов
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Герметизированный ввод ТС
"Архитектурная студия
"Б в Кубе"
A3
1
Ковер наземный КНЗ
1
Терминал концевой на 2 трубопровода с выходом на
1
детектор КТ-11
1
Ковер настенный для установки терминалов системы ОДК
1
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
Согласовано
Тех.этаж
Терминал проходной на 4 трубопровода "КТ-15"
17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Тепловые сети
Схема соединения электрических
проводок системы ОДК (Литера1)
Стадия
Лист
Р
13
Листов
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в Кубе"
A3
Терминал проходной на 4 трубопровода "КТ-15"
1
Ковер наземный КНЗ
1
Терминал концевой на 2 трубопровода с выходом на
1
детектор КТ-11
1
Ковер настенный для установки терминалов системы ОДК
1
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
Согласовано
Помещение ИТП
17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Тепловые сети
Схема соединения электрических
проводок системы ОДК (Литера2)
Стадия
Лист
Р
14
Листов
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в Кубе"
A3
Терминал проходной на 4 трубопровода "КТ-15"
1
Ковер наземный КНЗ
1
Терминал концевой на 2 трубопровода с выходом на
1
детектор КТ-11
1
Ковер настенный для установки терминалов системы ОДК
1
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
Согласовано
Тех.этаж
17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Тепловые сети
Схема соединения электрических
проводок системы ОДК (Литера3)
Стадия
Лист
Р
15
Листов
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в Кубе"
A3
2хNYM 3x1.5 - L,м
2хЦ-50x3.5 - L,м
8хNYM 3x1.5 - L,м
8хЦ-50x3.5 - L,м
f
e
d
a
b
c
Схема подключения концевого терминала с выходом на детектор КТ-11
Схема подключения проходного терминала КТ-15
Перемычка IP54
с
к
ж-з
с
к
ж-з
Разъем IP54
1 2 3
1 2 3
1
Терминал
3
Согласовано
1
2
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
1
2
Т2
3
1
3
2
Т1
3
2
1
3
Терминал
1
2
2
1
3
2
3
1
2
3
2
Т2
3
Т2
3
Т1
1
2
Т1
1
Направление подачи теплоносителя к потребителям
Направление подачи теплоносителя к потребителям
17-П/24-ТС
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Тепловые сети
Схема соединения электрических
проводок системы ОДК (Литера3)
Стадия
Лист
Р
16
Листов
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в Кубе"
A3
Позиция
Наименование и техническая характеристика
2
1
Тип, марка оборудования.
Обозначение документа, опросного
листа.
Код оборудования,
изделия, материала
Завод изготовитель
Единица
измерения
Количество
Масса единицы,
кг
Примечания
4
5
6
7
8
9
м
190
3
Канальная прокладка теплосети
1
Труба ҃133х4 (Ст (Ц) 133х4-1-ППУ-ПЭ) с защитным покрытием усиленного типа (наружное
ГОСТ 30732-2020
силикатно-эмалевое покрытие толщиной не менее 0,5мм), в пенополиуретановой изоляции с
Инв. ѳ подл.
Подп. и дата
Взам. инв. ѳ
Согласовано
оболочкой из полиэтилена
2
Комплект заделки стыка 133/225 АП-СкППУ-ПЭ-М ТЕПЛО-4У ПКФ ТЕПЛО
ТУ 24.20.40-009-06016887-2021
шт
36
3
Герметизированный ввод ТС, условный диаметр трубы dу 125
см. лист 12, 17-П/24-ТС
шт
2
4
Уголок стальной горячекатаный равнополочный 50х50х5 мм 3 метра
ГОСТ 8509-93
шт
18
5
Опора скользящая 133 ППУ1-ПЭ
ГОСТ 30732-2020
шт
22
6
Опорная подушка марки "ОП-2"
Серии 3.006.1-2.87 (Высота 100 мм)
шт
22
7
Плита перекрытия канала ПТ300-120-12-9
Серия 3.006.1-8, выпуск 3-1
шт
33
1050,0
8
Плита перекрытия канала ПТ75-120-12-9
Серия 3.006.1-8, выпуск 3-1
шт
10
260,0
9
Терминал коммутационный КТ-11
см. листы 13...16, 17-П/24-ТС
шт
3
10
Терминал коммутационный КТ-15/Ш
см. листы 13...16, 17-П/24-ТС
шт
3
11
Комплект удлинения кабеля трехжильного КУК-3 (5 метров) ПКФ ТЕПЛО
компл.
6
12
Труба 60х3,0 ГОСТ 3262-75
м
4,5
13
Ковер настенный для установки терминалов системы ОДК
см. листы 13...16, 17-П/24-ТС
шт
3
14
Ковер наземный КНЗ
см. листы 13...16, 17-П/24-ТС
шт
3
15
Комплект соединения проводов системы ОДК в сварном стыке
шт
36
16
Песок строительный средний фр. 2-2.5
м3
40
17
Проникающая гидроизоляция PENETRON, упаковка 5кг
шт
21
18
Двухкомпонентное эпоксидное толстослойное ремонтное покрытие Interseal 670 HS
комплект
1
19
Комплект поставки: компонент А - 30.8 кг., компонент Б - 3.5 кг.
ГОСТ 3262-75
ГОСТ 8736-2014
ГОСТ 9.602-2016
2,56
0.91
17-П/24-ТС.СО
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм. Кол.уч Лист ѳДок. Подпись Дата
Разработал Москвитин
06.25
Проверил
Дергунов
06.25
Н.контр
ГИП
Насынбатов
Кочетов
06.25
06.25
Тепловые сети
Схема соединения электрических
проводок системы ОДК (Литера3)
Стадия
Лист
Р
17
Листов
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в Кубе"
A3
