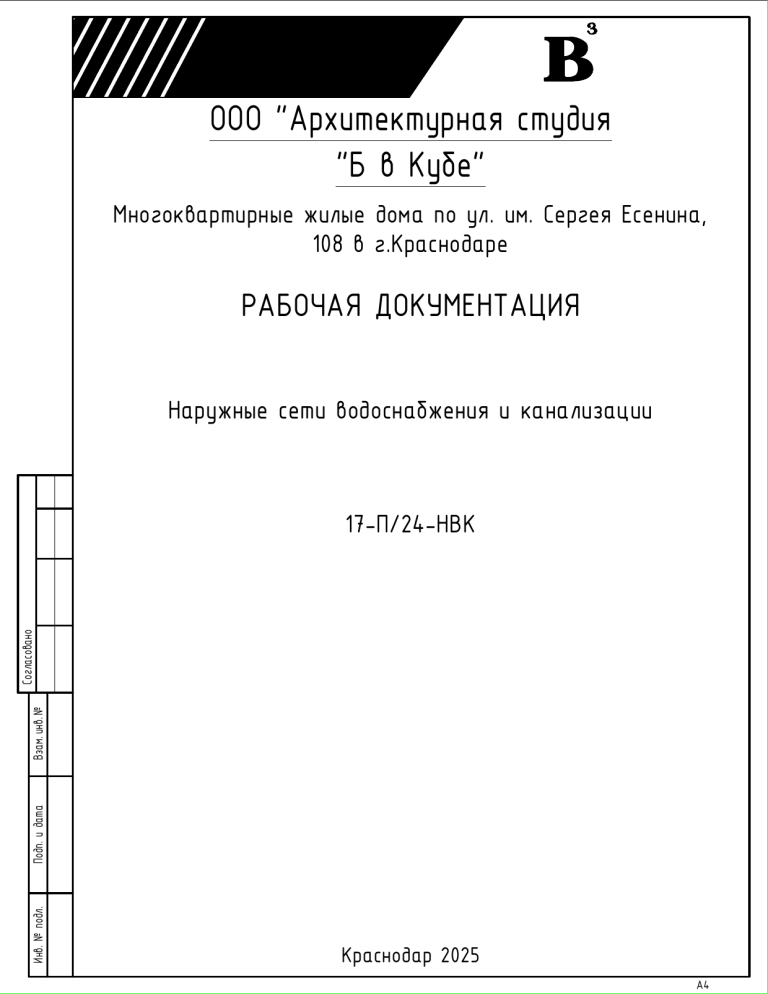

17-П 24-НВК изм.3 22.10.25

ООО "Архитектурная студия
"Б в Кубе"
Многоквартирные жилые дома по ул. им. Сергея Есенина
0 в г.Краснодаре
РАБОЧАЯ ДОКУМЕНТАЦИЯ
Наружные сети водоснабжения и канализации
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
П 24 НВК
Краснодар 2025
А4
ООО "Архитектурная студия
"Б в Кубе"
Многоквартирные жилые дома по ул. им. Сергея Есенина
108 в г.Краснодаре
РАБОЧАЯ ДОКУМЕНТАЦИЯ
Наружные сети водоснабжения и канализации
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
1 -П 24-НВК
Изм.
1
2
3
№ док.
94-25
118-25
121-25
Подп.
Дата
12.08.25
10.10.25
22.10.25
Главный инженер проекта
Кочетов С.Б.
Краснодар 2025
А4
Разрешение
Обозначение
17-П/24-НВК
121-25
Наименование объекта
строительства
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Содержание изменения
Изм.
Лист
Код
3
1
Отражены изменения в ведомости рабочих чертежей
3
3
3-7
Стальные футляры Ф219х4,0 (ВУС) заменены на полиэтиленовые ПЭ100
SDR17 Ф200х11,9мм. Добавлен футляр L=10м от ПГ3 до В1/3-1.
Отредактирован продольный профиль сети К2
3
3
8
Отредактирована таблица водопроводных колодцев
4
3
9
Отредактирована таблица накопительных колодцев №1,2,3
(применение колец диаметром 2500мм, схема 4х4х4шт.)
3
Примечание
Внесение изменений в
рабочую документацию на
основании письма от
ООО "Теплотехник"
Исх. №113 от 17.10.2025г.
Согласовано:
Н.контр.
Спецификация оборудования, изделий и материалов
3
1
Отредактировано количество пожарных подставок, позиция №3
4
3
2-4
Отредактированы применяемые в проекте футляры по сетям В1, К1, К2,
3
Изм.внес
Составил
ГИП
Утв.
Долинский
Долинский
Кочетов
Дергунов
22.10.25
22.10.25
22.10.25
22.10.25
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в кубе"
Лист
Листов
1
Согласовано:
Н.контр.
Разрешение
Обозначение
17-П/24-НВК
118-25
Наименование объекта
строительства
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Содержание изменения
Изм.
Лист
2
1
Отражены изменения в ведомости рабочих чертежей
3
2
2
Обновлена посадка накопительных ёмкостей
3
2
6, 7
Отредактирован продольный профиль сети К2
3
2
9
Отредактирована таблица накопительных колодцев №1,2,3
(применение колец диаметром 2500мм, схема 4х4х4шт.)
3
Изм.внес
Составил
ГИП
Утв.
Долинский
Долинский
Кочетов
Дергунов
10.10.25
10.10.25
10.10.25
10.10.25
Код
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в кубе"
Примечание
Лист
Листов
1
Разрешение
Обозначение
17-П/24-НВК
94-25
Наименование объекта
строительства
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Изм.
Лист
Содержание изменения
Код
1
1
Отражены изменения в ведомости рабочих чертежей, ведомости
ссылочных и прилагаемых документов. Добавлены сведения о кол-ве
этажей и квартир в каждом литере
1
1
2.1
Добавлен новый лист с ситуационным планом.
1
1
5
Добавлены сведения по установке сороулавливающей корзины в
канализационных колодцах К1 на выпусках из жилого дома.
4
1
9
Обновлен разрез канализационных колодцев с устройством внутренней
футеровки. В таблице круглых канализационных колодцев (К1)
добавлены элементы с внутренней футеровкой
4
1
10
Добавлен новый лист со схемой водомерного узла.
1
Примечание
Внесение изменений в РД в
соответствии с письмом
№АИБ/2-21 от 21.08.2025г.
17-П/24-НВК.СО (Изм.1)
1
1
Обновлена информация по чугунной фланцевой задвижке DN80
1
1
3
Добавлено количество сороулавливающих решеток
4
Согласовано:
Н.контр.
Прилагаемые документы
1
1-5
1
1-5
1
1
Изм.внес
Составил
ГИП
Утв.
Добавлены технические условия подключения (технологического
присоединения) к централизованной системе холодного водоснабжения.
№ИД-4-25-25 от 21.01.2025г. (Приложение А)
Добавлены технические условия подключения (технологического
присоединения) к централизованной системе водоотведения.
№ИД-4-1194-24 от 01.11.2024г. (Приложение Б)
Добавлено письмо о возможности подключения к ливневой
канализации №10490/39 от 03.09.2024г. (Приложение В)
Долинский
Долинский
Кочетов
Дергунов
12.08.25
12.08.25
12.08.25
12.08.25
1
1
1
Общество с ограниченной ответственностью
"Архитектурная студия
"Б в кубе"
Лист
Листов
1
Ведомость рабочих чертежей основного комплекта марки НВК
Лист
Примечание
Наименование
1
Общие данные
Изм.3 (Зам.)
2.1
Ситуационный план (1:5000)
Изм.1 (Нов.)
2
План сетей НВК (1:500)
Изм.2 (Зам.)
3
Продольный профиль сети В1
Изм.3 (Зам.)
4
Продольный профиль сети К1
Изм.3 (Зам.)
5
Продольный профиль сети К1
Изм.3 (Зам.)
6
Продольный профиль сети К2
Изм.3 (Зам.)
7
Продольный профиль сети К2
Изм.3 (Зам.)
8
Таблица водопродных колодцев сети В1
Изм.3 (Зам.)
9
Таблица канализационных колодцев сетей К1, К2
Изм.3 (Зам.)
10
Водомерный узел
Изм.1 (Нов.)
Ведомость ссылочных и прилагаемых документов
Обозначение
Примечание
Наименование
Основной комплект рабочей документации разработан на основании:
- задания на проектирование;
- архитектурных решений, разработанных ООО "Архитектурная студия "Б в кубе" г. Краснодар;
- Литер 1 (9 этажей, 158 кв.). Литер 2 (9 этажей, 158 кв.). Литер 3 (9 этажей, 158 кв.).
- генплана, разработанного ООО "Архитектурная студия "Б в кубе" г. Краснодар;
- технических условий на подключение объекта к сетям водоснабжения и водоотведения, выданных эксплуатирующими
организациями;
- Системы хозяйственно-противопожарного водопровода, хозяйственно-бытовой и ливневой канализации запроектированы
в соответствии с:
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения»;
- СП 31.13330.2021 «Водопровод. Наружные сети и сооружения»;
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий»;
- СП 129.13330.2019 «Наружные сети и сооружения водоснабжения и канализации»;
- СП 42.13330.2016 «Градостроительство. Планировка и застройка городских и сельских поселений»;
- СП 18.13330.2019 «Генеральные планы промышленных предприятий»;
- ГОСТ Р 21.101-2020 «Система проектной документации для строительства. Основные требования к проектной и рабочей
документации»;
- ГОСТ 21.205-2016 «Система проектной документации для строительства. Условные обозначения элементов
трубопроводных систем зданий и сооружений».
Рабочая документация разработана с учетом просадочных свойств грунта.
Данным разделом запроектированы следующие системы:
- хозяйственно-противопожарный водопровод - В1;
- хозяйственно-бытовая канализация - К1;
- ливневая канализация - К2.
ПЕРЕЧЕНЬ НЕОБХОДИМЫХ АКТОВ ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
N
п.п.
1
Наименование
Примечание
Акт о проведении гидравлического испытания напорного
трубопровода.
2
Акт о проведении промывки и дезинфекции трубопроводов
хоз-питьевого водопровода.
3
Акт о проведении гидравлического испытания безнапорного
трубопровода.
4
Подготовка оснований под трубопроводы
5
Герметизация мест прохода трубопроводов через стенки колодцев
6
Засыпка трубопроводов с уплотнением
7
Уклоны трубопроводов и их соответствие проектным решениям
8
Устройство колодцев
Хозяйственно-противопожарный водопровод В1
Ссылочные документы
т.п.р. 901-09-11.84 ал. II
Колодцы водопроводные. Колодцы круглые из сборного
железобетона для труб Ду=50-600 мм
т.п.р. 902-09-22.84 ал.II
Колодцы канализационные. Колодцы круглые из сборного
железобетона для труб Ду=150-1200 мм
Серия 3.900.1-14
Изделия железобетонные для круглых колодцев водопровода и
канализации
выпуск 1
Указания по применению и рабочие чертежи и канализации из
полимерных материалов
СП 31.13330.2021
Водоснабжение. Наружные сети и сооружения
СП 32.13330.2018
Канализация. Наружные сети и сооружения
Прилагаемые документы
17-П/24-НВК.СО
Спецификация оборудования, изделий и материалов
Изм.3 (Зам.)
Приложение А
Технические условия подключения (технологического
присоединения) к централизованной системе холодного
водоснабжения. №ИД-4-25-25 от 21.01.2025г.
Изм.1 (Нов.)
Приложение Б
Технические условия подключения (технологического
присоединения) к централизованной системе водоотведения.
№ИД-4-1194-24 от 01.11.2024г.
Изм.1 (Нов.)
Приложение В
Письмо о возможности подключения к ливневой канализации
№10490/39 от 03.09.2024г.
Изм.1 (Нов.)
ОСНОВНЫЕ ПОКАЗАТЕЛИ ПО ЧЕРТЕЖАМ ВОДОПРОВОДА И КАНАЛИЗАЦИИ
Наименование системы
Согласовано
Взам. инв. №
Подп. и дата
Расчетный расход воды
м3/сут
3
м /ч
л/с
Литер 1
63,72
7,776
3,209
Литер 2
63,72
7,776
3,209
Хозяйственно-питьевой
водопровод -В1-:
Инв. № подл.
Гарантиро
ванный
напор на
вводе,
м.вод.ст.
Литер 3
10,00
63,72
7,776
Наружное пожаротушение
3,209
20
Хозяйственно-бытовая
канализация -К1- :
Литер 1
63,72
7,776
3,209
Литер 2
63,72
7,776
3,209
Литер 3
63,72
7,776
3,209
Ливневая канализация
-К2-:
Литер 1
12,28
Литер 2
12,28
Литер 3
12,28
при
пожаре
л/с
Установленн
ая мощность
эл. дв. , кВт
Примечание
Источником водоснабжения являются проектируемые кольцевые сети водоснабжения.
Качество холодной воды, подаваемой на хозяйственно-питьевые нужды, соответствует ГОСТ Р 51232-98.
Наружное пожаротушение осуществляется при помощи двух проектируемых пожарных гидрантов. Гарантированный напор у
гидрантов на уровне земли 10м.
На сетях водопровода для установки отключающей арматуры и пожарных гидрантов предусмотрены колодцы из сборного
железобетона по типовому проекту 901-09-11.84 колодцы.
Вводы водопровода в здания предусмотрены из полиэтиленовых труб ПЭ100 SDR 17 ∅90мм по ГОСТ Р 70628.2-2023 для
хозяйственно питьевых и противопожарных нужд.
Сети выполнены из труб напорных, полиэтиленовых ПЭ100 SDR17 «питьевая» по ГОСТ Р 70628.2-2023 диаметром 90мм,
соединение труб между собой и с арматурой на сварке и с помощью фитингов из полиэтилена ПЭ100 SDR17 PN 10 ИКАПЛАСТ
Петербургского трубного завода (или аналог).
Трубопроводы прокладываются на предварительное подготовленное гравийно-песчаное основание втрамбованное в грунт
высотой 200мм, далее на песчаную подушку с уплотнением до К>0,95 высотой 150мм. Обратную засыпку предусмотреть песчаным
грунтом с уплотнением К>0,95 с послойным уплотнением на высоту 300мм, далее местным или привозным грунтом, не содержащим
твердых включений (щебня, камней, кирпича и т.д.), с послойным уплотнением 0,95.
Наружное пожаротушение осуществляется автонасосами из пожарных гидрантов. Пожарные гидранты расположены в
освещенных местах, для них предусмотрены указатели типового образца, плоские, выполненные с использованием флуоресцентных
или светоотражающих покрытий, в соответствии с ГОСТ 12.4.009-83, п. 1.12.
Хозяйственно-бытовая канализация К1
Отведение бытовых сточных вод от зданий предусмотрено в проектируемые внутриплощадочные сети и далее, к точке
технологического подключения (далее см. проект 04-02/25 П-НК).
Внутриплощадочные сети бытовой канализации приняты из полиэтиленовых труб с двухслойной профилированной стенкой
«КОРСИС» (или аналог) номинальной кольцевой жесткостью SN 8 номинальным диаметром DN/OD 110-200 мм по ГОСТ
54475-2011/ТУ 22.21.21-001.73011750-2021, соединение труб муфтовое с использованием резиновых уплотнительных колец.
В местах изменения направления, диаметров, уклонов предусмотрены смотровые колодцы из сборного железобетона по
типовому проекту 902-09-22.84.
Трубопроводы прокладываются на предварительное подготовленное гравийно-песчаное основание втрамбованное в грунт
высотой 200мм, далее на песчаную подушку с уплотнением до К>0,95 высотой 150мм. Обратную засыпку предусмотреть песчаным
грунтом с уплотнением К>0,95 с послойным уплотнением на высоту 300мм, далее местным или привозным грунтом, не содержащим
твердых включений (щебня, камней, кирпича и т.д.), с послойным уплотнением 0,95.
Ливневая канализация К2
Отведение ливневых сточных вод от зданий предусмотрено в проектируемые внутриплощадочные сети и далее, согласно
техническим условиям в 4-ре железобетонные накопительные ёмкости состоящие из 3-х накопительных колодцев диаметром
2500мм по ГОСТ 8020-90. Объём одной накопительной ёмкости V=50м3 с дальнейшим вывозом.
Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических,
Отведение дождевых сточных вод через внутренние водостоки проектируемых зданий предусматривается собственными
противопожарных и иных норм, действующих на территории Российской Федерации и обеспечивают
выпусками в сети ливневой канализации.
безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных
Трассировка дождевой сети выполнена с учетом рельефа местности и вертикальной планировки.
Для приема дождевых вод в сеть служат дождеприемники, присоединяемые к сети при помощи веток диаметром 200 мм.
рабочими чертежами мероприятий.
Сети дождевой канализации приняты из труб канализационных, полипропиленовых гофрированных с двухслойной стенкой
«КОРСИС» (или аналог), кольцевой жесткости SN8, номинальным диаметром DN/OD 110-250мм по ГОСТ 54475-2011/ТУ
17-П/24-НВК
22.21.21-001.73011750-2021. Соединение труб муфтовое с использованием резиновых уплотнительных колец. В местах изменения
3
Зам. 121-25
22.10.25
направления, диаметров, уклонов предусмотрены смотровые колодцы из сборного железобетона по типовому проекту 902-09-22.84.
2
Зам. 118-25
10.10.25
Трубопроводы прокладываются на предварительное подготовленное гравийно-песчаное основание втрамбованное в грунт
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
1
Зам. 94-25
12.08.25
высотой 200мм, далее на песчаную подушку с уплотнением до К>0,95 высотой 150мм. Обратную засыпку предусмотреть песчаным
Кол.уч
№Док.
Дата
Изм.
Лист
Подпись
грунтом с уплотнением К>0,95 с послойным уплотнением на высоту 300мм, далее местным или привозным грунтом, не содержащим Разработал Долинский
Лист
Листов
20.06.25
Стадия
твердых включений (щебня, камней, кирпича и т.д.), с послойным уплотнением 0,95.
Проверил
Бодрова
20.06.25
Р
1
11
В местах изменения направления, диаметров, уклонов предусмотрены смотровые колодцы из сборного железобетона по
Гл. спец
20.06.25
Клоконос
типовому проекту 902-09-22.84.
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Продольный профиль сети В1
"Архитектурная студия
"Б в Кубе"
A2
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
Участок проектируемого объекта
17-П/24-НВК
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
1
Нов. 94-25
12.08.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Лист
Листов
Стадия
Проверил
Бодрова
20.06.25 Наружные сети водоснабжения и канализации
Р
2.1
20.06.25
Гл. спец
Клоконос
Общество с ограниченной ответственностью
Н.контр
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Ситуационный план. М 1:5000
"Архитектурная студия
"Б в Кубе"
A3
Красная л
12 Е
-2.240
-1.340
-1.295
-2.195
-3.845
12 1
Б Г
69.60
-3.820
-1.250
К1
К1∅160
L=21,66
К2∅250
L=3,00
-0.020
W2
W0
-1.370
W0
-1.320
-0.010
В1∅90
L=10,62
УП1
a=90°
X=484383.39
Y=1380811.42
А 1
-2.250
-1.200
ПГ-2
Точка технологического
присоединения к сети В1
Условные обозначения и изображения инженерных сетей
90
8/ДК
°
14/К2
Точка технологического
подключения
к сетям связи
Точка технологического
подключения к
тепловым сетям
К1
Канализация бытовая
К2
Канализация дождевая
В1
Хозяйственно-питьевой водопровод
ДК1
Примечание
Наименование
Дождеприёмный колодец
Точка технологического
присоединения к сети В1
17-П/24-НВК
Точка технологического
подключения к
тепловым сетям
X=484383.36
Y=1380810.54
Далее к точке технологического подключения
сеть К1 разрабатывается отдельным
проектом 04-02/25 П-НК
Обозначение
К2∅200
L=2,98
ПГ-3
В1∅90
L=5,12
ПГ-1
К2∅200
L=14,87
А
10
3
1,70
-1.300
К2∅250
L=3,00
К2∅200
L=10,97
10/К2
6/ДК
-1.310
К2∅200
L=9,3
9
И
15.00
УП2
a=90°
К1∅160
L=20,33
90
°
К2∅200
L=18,03
1/К1
А
10
-1.340
-1.310
-1.410
16/К1
К1
9
И
т.1
89
°
-1.320
-0.010
А 1
-1.310
-1.370
А
10
15/К1
8,27
9/К2
А 1
W0
°
90
9
И
2
3,29
УП1
a=90° 1,86
К1н2∅110
L=3,93 11/К2 89°
Точка технологического
присоединения к сети В1
Точка технологического
подключения к
тепловым сетям
13/К2
10,06
К1∅200
L=36,56
Т ст. 133
15.00
К1н2∅110
L=2,94
К2∅250 КНС
L=3,92
3/ДК
W2
К1
2°
W2
14/К1
выпуск К2/2-1
∅110 L=3,46
90
°
W2
10,06
13,15
1
5/К2
К2∅200
L=8,52
К1∅200
2,00
L=3,04
90
°
выпуск К1/3-1
ввод В1/3-1 ∅110 L=5,22
∅90х5,4 L=10,69
ввод В1/2-1
∅90х5,4 L=6,05
W2
выпуск К1/1-1
∅110 L=5,24
выпуск К1/2-1
∅110 L=4,37W1
W2
выпуск К2/1-1
∅110 L=6,41
-0.020
-1.250
-0.020
-2.390
К1∅160
L=6,14
2
-1.120
-1.145
-1.250
12 1
Б Г
-1.400
-0.020
-2.170
-4.040
К1∅160
L=21,66
К2∅200
L=43,25
2/К1
выпуск К1/3-2
∅110 L=6,24
W2
-1.190
7/ДК
К2∅200
L=2,71
3/К1
выпуск К2/3-1
∅110 L=6,53
Т ст. 133
К1
°
W0
-0.010
-1.420
W0
69.60
-1.350
-1.240
12 1
Б Г
69.60
-1.190
-1.250
W2
-1.340
К2∅200
L=48,97
W0
-0.020
-2.170
-1.420
-1.450
-3.820
+35.50
2,58 2,59
К1
К1
-1.340
-1.190
90
°
-1.520
-0.010
-1.420
W0
90
°
W2
2,58 2,59
Согласовано
90
выпуск К1/3-3
∅110 L=6,33
+35.50
V
V
V
V
V
К2∅200
L=43,48
К1∅200
L=13,81
К2∅200
2/ДК L=12,3
Взам. инв. №
4/К1
12/К2
выпуск К1/3-4
∅110 L=5,87
выпуск К2/3-2
∅110 L=6,85
выпуск К1-2
∅110 L=5,83
ввод В1/1-1
∅90х5,4 L=11,62
Подп. и дата
К2∅200
L=8,89
W2
56°
К2∅200
L=10,02
+35.40
12/К1
К1∅160
L=13,37
5/ДК
8/К2
W2
4/К2
5/К1
W1
W1
выпуск К1/2-2
∅110 L=3,27
4/ДК
выпуск К1/1-3
∅110 L=5,78
2/К2 13/К1
Инв. № подл.
К2∅200
L=17,54
W0
выпуск К2/1-2
∅110 L=6,22
11/К1
К1
W0
V
К1∅200
L=6,14
К2∅200
L=43,24
К1∅200
L=21,66
К2∅250
L=3,40
Ведомость координат
колодцев по осям
°
8,26
выпуск К2/2-2
∅110 L=4,20
W2
ул. им. Сергея Есенина
1/ДК 1/К2
К2∅200
L=6,15
К1∅200
L=21,66
4
-1.410
13,16
10,07
выпуск К1/1-4
∅110 L=4,90
10/К1
+34.45
К1
6/К1
К1
Ведомость координат
колодцев по осям
-1.410
-1.300
-1.170
К1
5
8/К1
W1
W2
К1∅200
L=13,23
12 Е
К1
9/К1
90
Ведомость координат
колодцев по осям
10,07
Ю
W1
7/К2
7/К1
-1.400
6/К2
12 Е
К1∅200
L=28,85
В
К1∅160
L=28,61
К1∅160
L=30,50
-1.190
З
К2∅200
L=17,92
К1∅200
L=30,50
15.00
Красная линия
С
Система координат МСК-23.
Система высот Балтийская 1977г.
Сплошные горизонтали проведены через 0.5м
2
Зам. 118-25
10.10.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Р
2
Листов
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
План сетей НВК (1:500)
"Архитектурная студия
"Б в Кубе"
A4x3
Основание Тип I - прокладка полиэтиленовых труб
в мокрых грунтах
Поперечное сечение траншеи в газоне Обратная засыпка до проектной
отметки местным грунтом
300
1:0.67
D
H по профилю
0,80
2,40
1,78
1,73
0,99
2,40
0,80
1,21
1,74
1,90
1,84
2,40
Футляр ПЭ100 SDR17
Ø200х11,9; L=10,0м
32,31
Футляр ПЭ100 SDR17
Ø200х11,9; L=3,20м
32,20
32,13
200 150
0,28
0,80
Засыпка песчаным
грунтом с уплотнением К≥0,95
1:0.67
0,80
1,77
1,71
1,03
35,40
35,50
1,10
35,50
Песчаная подушка с
уплотнением до К≥0.95
D+0,4м
Футляр ПЭ100 SDR17
Ø200х11,9; L=3,40м
31,40
Подготовка гравийно-щебеночная,
втрамбованная в грунт
30,74
Поперечное сечение траншеи в дороге
Подп. и дата
H по профилю
34,09
34,20
34,00
Тип I L=11,62м
Тип I L=21,79м
Тип I L=10,69м
Номер колодца,точки,
угла поворота
21,79
5,12
11,62
ПГ1
Ввод
В1/1-1
ПГ2
1:0.67
D
1. Данный лист см. с л.2.
0,07
11,62
Расстояние, м
200 150
Ввод В1/3-1
Труба ПЭ100 SDR17
ф90х5,4 питьевая по
ГОСТ Р 70628.2-2023
L=10,69м
0,04
Подготовка гравийно-щебеночная,
втрамбованная в грунт
34,01
Труба ПЭ100 SDR17
ф90х5,4 питьевая по
ГОСТ Р 70628.2-2023
L=21,79м
0,07
УП1
10,62
УП2
Ввод
В1/2-1
17-П/24-НВК
10,69
6,05
10,69
ПГ3
Песчаная подушка с
уплотнением до К≥0.95
D+0,4м
33,10
32,85
34,10
33,90
Обозначение трубы и тип
изоляции
Труба ПЭ100 SDR17
ф90х5,4 питьевая по
ГОСТ Р 70628.2-2023
L=11,62м
Уклон, ‰; длина, м
Засыпка песчаным
грунтом с уплотнением К≥0,95
34,20
32,36
34,08
34,09
33,85
W
Ввод В1/2-1
Угол поворота 90°
∅160
К2 К1 ∅160
W
34,19
34,10
33,90
34,00
32,45
Угол поворота 90°
34,03
33,80
32,26
Ввод В1/1-1
К1 ∅200
W
32,73
32,85
33,00
Натурная отметка земли,
м
34,83
33,90
32,19
Проектная отметка
земли, м
Основание
Инв. № подл.
7,01
33,83
Взам. инв. №
Согласовано
Проектная отметка низа
или лотка трубы, м
дорожная одежда
1:0.67
М 1:500 по горизонтали
М 1:100 по вертикали
23,00
0,62
0,69
0,87
1,28
0,84
5,55
W 10кВ
1,52
1,52
32,87
32,93
33,02
33,05
33,10
0,63
Ввод
В1/3-1
3
Зам. 121-25
22.10.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Р
3
Листов
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Продольный профиль сети В1
"Архитектурная студия
"Б в Кубе"
A3
3,52
1,90
1,96
Угол поворота 90°
2,01
3,49
0,80
Угол поворота 90°
А
3,13
3,01
3,16
А
2,93
2,64
2,80
2,69
А
2,51
2,55
2,17
1,88
1,68
1,61
1,61
1,44
1,50
А
0,70
2,20
0,90
35,50
1,65
0,30
32,73
32,068
Футляр ПЭ100 SDR17
Ø200х11,9; L=5,2м
Футляр Ø315х18,7
L=7,80м
1,34
Обозначение трубы и тип
изоляции
31,94
33,95
33,59
W
30,45
30,41
30,39
32,01
31,98
33,90
33,91
39,94
33,60
33,60
33,60
Т2
30,48
В1 ∅90
30,54
Труба ПЭ100 SDR17
ф110х6,6 техническая по
ГОСТ Р 70628.2-2023
L=6,87х2=13,74м
Труба двухслойная гофрированная КОРСИС DN/OD SN8
200 по ТУ 22.21.21-001-73011750-2021 L=172,43м
Тип I L=306,46м
Уклон, ‰; длина, м
0,1
5,22 121,94
Расстояние, м
5,22
Вып. 1/К1
К1/3-1
172,43
21,66
6,14
2/К1
3/К1
21,66
13,37
4/К1
28,61
5/К1
30,50
6/К1
0,01
0,007
0,008
6,87
27,50
7/К1
28,85
8/К1
13,23
9/К1
21,66
10/К1
6,14
11/К1 12/К1
21,66
13,81
13/К1
3,022,94 3,93
36,56
14/К1
15/К1 КНС УП1 т.1
17-П/24-НВК
1. Данный лист см. с л.2.
2. Основание под трубы см.л.3.
Инв. № подл.
34,05
33,85
Угол поворота 90°
33,80
34,00
33,90
30,67
33,92
33,89
30,79
30,76
34,00
34,10
34,10
34,00
33,92
33,90
30,91
33,89
34,04
33,75
33,95
33,80
34,00
34,00
33,83
31,11
31,09
30,96
К2 ∅110
3,08
К2 ∅110
Угол поворота 90°
31,20
34,00
34,00
Труба двухслойная гофрированная КОРСИС DN/OD SN8
160 по ТУ 22.21.21-001-73011750-2021 L=121,94м
Основание
Номер колодца,точки,
угла поворота
33,70
34,10
33,68
К2 ∅110
34,15
33,90
31,64
31,60
31,57
34,05
33,80
К2 ∅160
34,00
33,50
31,75
33,90
33,65
32,11
31,88
К2 ∅110
Угол поворота 90°
32,25
32,22
33,90
34,05
34,00
33,82
34,09
33,95
34,05
33,82
34,25
34,10
34,11
34,26
32,39
32,45
К2 ∅110
W
Угол поворота 90°
33,30
33,09
32,68
32,62
32,60
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=5,22м
3,09
0,50
6,44 1,64 3,65 5,92
Подп. и дата
Взам. инв. №
Согласовано
Натурная отметка земли,
м
34,10
Проектная отметка
земли, м
34,20
34,18
34,12
Проектная отметка низа
или лотка трубы, м
34,00
М 1:500 по горизонтали
М 1:100 по вертикали
23,00
Выпуск К1/3-1
3,13
4,41
34,10
13,47
31,41
2,10 3,09
3
Зам. 121-25
22.10.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Р
4
Листов
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Продольный профиль сети К1
"Архитектурная студия
"Б в Кубе"
A4x4
Деталировка канализационных колодцев
на выпусках из жилого дома
35,50
35,50
35,40
35,40
0,90
0,70
1,35
3,16
А
2,20
А
3,01
3,01
0,90
2,20
А
1,29
2,93
0,85
2,20
0,30 0,80
0,70
1,47
2,64
2,20
0,70 0,85
1,38
2,55
2,20
А
0,40
32,93
35,40
А
1,43
1,68
0,74
А
35,40
0,70
2,20
А
1,10
1,61
2,20
0,85
А
1,10
1,61
0,92
3,15
3,49
А
35,50
2,20
1,38
2,77
35,50
0,70 0,81
2,20
35,50
Решётка сороулавливающая
сварить и установить по месту
перед выпуском из здания в колодце
из круга горячекатаного ∅10мм
по ГОСТ 2590-2006
расстояние между прутьями определить
по месту (не менее 20мм)
при заливании лотка предусмотреть
пазы для установки решетки
Отводящая
труба
Подводящая
труба
32,067
Футляр ПЭ100 SDR17
Ø200х11,9; L=4,37м
Футляр ПЭ100 SDR17
Ø200х11,9; L=3,27м
Футляр ПЭ100 SDR17
Ø200х11,9; L=5,87м
Футляр ПЭ100 SDR17
Ø200х11,9; L=4,9м
Футляр ПЭ100 SDR17
Ø200х11,9; L=5,24м
Отводящая
труба
Схема установки решетки в колодцах К1
№2, 3, 4, 7, 10, 11, 12, 13
0,50
0,62
1,62
Взам. инв. №
Обозначение трубы и тип
изоляции
Подп. и дата
Расстояние, м
4,37
Вып. 16/К1
К1/2-1
1,66
W
32,28
31,11
33,20
32,60
30,96
33,20
32,60
30,91
33,20
34,05
34,05
33,89
34,10
34,01
33,92
34,10
34,10
33,92
33,90
34,04
34,04
33,87
33,90
15/К1
33,80
32,57
30,76
33,20
34,00
34,00
33,75
33,85
33,90
Выпуск К1/1-1
Выпуск К1/1-2
Выпуск К1/1-3
33,30
32,77
31,60
34,15
34,15
33,80
20,33
33,95
33,30
33,07
32,47
32,22
34,02
34,04
33,95
33,90
33,82
W
32,89
32,39
34,15
34,01
34,00
33,89
Выпуск К1/1-4
33,30
34,15
33,82
W
Выпуск К1/2-2
32,95
32,45
34,20
34,05
34,05
W
Выпуск К1/3-4
33,30
34,22
34,00
Выпуск К1/3-3
Выпуск К1/3-2
0,03
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=5,83м
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=5,24м
Тип I L=4,90м
Тип I L=5,87м
Тип I L=5,83м
Тип I L=5,24м
0,3
3,27
0,2
4,90
0,1
5,78
0,1
5,83
0,1
5,24
5,87
3,27
4,90
5,78
5,83
5,24
Вып. 4/К1
К1/3-4
Вып. 7/К1
К1/2-2
Вып. 10/К1
К1/1-4
Вып. 11/К1
К1/1-3
Вып. 12/К1
К1/1-2
Вып. 13/К1
К1/1-1
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=6,33м
Труба
Труба
Труба
двухслойная
двухслойная
двухслойная
гофрированная
гофрированная
гофрированная
КОРСИС DN/OD
КОРСИС DN/OD
КОРСИС DN/OD
SN8 110 по ТУ
SN8 110 по ТУ
SN8 110 по ТУ
22.21.21-001-73011750-2021 22.21.21-001-73011750-2021 22.21.21-001-73011750-2021
L=5,87м
L=3,27м
L=4,90м
Тип I L=6,24м
Тип I L=6,33м
Тип I L=5,87м
Тип I L=3,27м
0,06
6,24
0,06
6,33
0,1
5,87
6,24
6,33
Вып.
2/К1
К1/3-2
Вып.
3/К1
К1/3-3
Выпуск ∅110
из здания
Выпуск ∅110
из здания
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=5,87м
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=6,24м
бетонный лоток
бетонный лоток
30,75
30,41
33,60
0,1
4,37 20,33
1,59
33,90
Т2
30,95
30,94
34,10
33,95
Тип I L=24,70м
Уклон, ‰; длина, м
Номер колодца,точки,
угла поворота
Инв. № подл.
В1 ∅90
W
К2 ∅160
Труба
двухслойная
гофрированная Труба двухслойная гофрированная
КОРСИС DN/OD SN8 160 по ТУ
КОРСИС DN/OD
SN8 110 по ТУ 22.21.21-001-73011750-2021 L=20,33м
22.21.21-001-73011750-2021
L=4,37м
Основание
2,15
0,50
33,30
32,73
31,34
31,24
34,11
Натурная отметка земли,
м
33,86
Проектная отметка
земли, м
34,11
Согласовано
Проектная отметка низа
или лотка трубы, м
33,80
М 1:500 по горизонтали
М 1:100 по вертикали
23,00
Выпуск К1/2-1
2,21 3,44 7,79
0,86
Трубопровод
∅160 Корсис
Трубопровод
∅160-200 Корсис
Решетка сороулавливающая
Решетка сороулавливающая
Трубопровод
∅160-200 Корсис
33,90
2,07
33,65
1,29
Схема установки решетки в колодцах К1
№1, 16
1. Данный лист см. с л.2.
2. Основание под трубы см.л.3.
17-П/24-НВК
3
Зам. 121-25
22.10.25
1
Зам. 94-25
12.08.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Р
5
Листов
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Продольный профиль сети К1
"Архитектурная студия
"Б в Кубе"
A4x3
1,74
1,44
32,110
32,410
2,32
2,09
31,810
31,500
1,44
1,14
2,53
2,54
2,52
2,53
2,19
2,24
2,32
0,70
0,70
0,70
1,71
1,74
0,70
2,50
1,71
2,16
1,44
2,46
2,47
2,45
2,46
2,15
2,12
2,17
0,80
0,80
1,63
1,44
1,66
2,11
1,10
0,70
0,50
2,50
1,66
1,44
2,40
2,41
2,39
2,40
2,06
2,11
2,09
1,40
1,66
0,70
0,42
2,50
1,40
1,62
35,50
35,40
1,10
35,40
Футляр ПЭ100 SDR17
Ø200х11,9; L=4,2м
Футляр ПЭ100 SDR17
Ø200х11,9; L=6,22м
31,29
30,99
28,66
28,65
0,07
6,22 43,24
Расстояние, м
6,22
Вып.
1/К2
К2/1-2
43,24
Тип I Тип I
L=1,5м L=1,5м
0,007 0,007 0,007 0,007
3,40 1,5 1,5
3,40
1,5
2/К2 Нак.ем.№1
1,5
6,15
0,1
6,41
6,15
6,41
Вып.
2/К2
К2/1-1
8,89
43,48
8,89
4/Дк
43,48
4/К2
1,5
5/К2 Нак.ем.№2
Труба двухслойная
гофрированная КОРСИС
DN/OD SN8 200 по ТУ
22.21.21-001-73011750-2021
L=8,52м
8,52
1,5
8,52
3/Дк
Труба двухслойная гофрированная КОРСИС
DN/OD SN8 200 по ТУ
22.21.21-001-73011750-2021 L=35,46м
Труба двухслойная гофрированная
КОРСИС DN/OD SN8 200 по ТУ
22.21.21-001-73011750-2021 L=48,97м
0,07
4,20 35,46
Вып. 6/К2
К2/2-2
0,007
48,97
17,92
17,54
7/К2
Инв. № подл.
48,97
8/К2
31,780
31,500
34,10
34,10
33,85
33,900
33,870
33,870
33,90
33,90
33,82
33,990
9/К2 Нак.ем.№3
33,870
33,870
32,380
32,680
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,47м
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,47м
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,47м
34,04
34,10
34,10
34,10
34,10
34,10
33,96
33,96
33,96
33,96
33,96
33,96
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 250 по ТУ
22.21.21-001-73011750-2021
L=3,00м
Тип I Тип I
L=1,5м L=1,5м
0,007 0,007 0,007 0,007
3,00 1,5 1,5
3,00 1,5 1,5
Тип I L=91,63м
4,20
5/К2
31,85
31,80
31,78
31,58
31,57
31,57
31,56
V
33,90
33,75
32,19
32,36
34,10
34,15
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=4,20м
Тип I L=8,52м
0,02
Угол поворота 89°
10,61
33,87
34,10
34,10
34,10
33,78
0,58
1,73
W
W
Угол поворота 90°
К1 ∅160
W
К1 ∅200
Угол поворота 90°
2,94
33,00
32,69
32,48
Выпуск К2/2-2
32,28
31,84
34,00
33,96
32,41
33,85
33,95
33,95
33,95
33,95
33,95
33,870
33,870
33,870
33,870
33,870
3,92
33,90
34,00
Угол поворота 90°
31,88
31,83
W
Накопительный колодец
31,800 V=17,66м3; Д=2,5м; Н=5,30м
31,500 Накопительный колодец
31,490 V=17,66м3; Д=2,5м; Н=5,30м
31,490
31,480
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,30м
0,02
Тип I Тип I
L=1,5м L=1,5м
0,007 0,007 0,007 0,007
3,92
1,5 1,5
0,94
Прим.1
0,02
Тип I L=56,29м
1,51
Прим.1
Тип I L=6,41м
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 250 по ТУ
22.21.21-001-73011750-2021
L=3,92м
Прим.1
Тип I L=6,15м
Труба двухслойная гофрированная
КОРСИС DN/OD SN8 200 по ТУ
22.21.21-001-73011750-2021 L=52,37м
33,96
V
Угол поворота 56°
33,81
33,82
Труба двухслойная
гофрированная КОРСИС
DN/OD SN8 110 по ТУ
22.21.21-001-73011750-2021
L=6,41м
1/К2
32,19
33,77
33,72
33,80
Труба двухслойная
гофрированная КОРСИС
DN/OD SN8 200 по ТУ
22.21.21-001-73011750-2021
L=6,15м
1/Дк
32,33
К1 ∅200
W
32,90
32,72
32,40
32,29
31,84
34,00
34,05
33,95
33,95
33,85
33,94
33,89
33,73
32,19
32,29
Выпуск К2/1-1
5,73
Прим.1
Прим.1
Прим.1
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 250 по ТУ
22.21.21-001-73011750-2021
L=3,40м
1,00
1,72
1,84
33,94
Угол поворота 90°
31,89
31,84
31,81
31,51
31,50
31,50
31,49
Тип I L=52,86м
Уклон, ‰; длина, м
33,95
33,90
33,90
33,90
33,90
33,90
33,80
33,80
33,80
33,80
33,80
33,80
Труба двухслойная гофрированная КОРСИС
DN/OD SN8 200 по ТУ 22.21.21-001-73011750-2021
L=43,24м
Основание
Номер колодца,точки,
угла поворота
34,10
34,01
33,94
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=6,22м
0,46
Прим.1
Прим.1
Тип I L=12,3м
0,07
12,3
Тип I
L=9,3м
0,007
9,3
12,3
9,3
2/Дк
Нак.ем.№1
6/Дк
Нак.ем.№3
17-П/24-НВК
Подп. и дата
Взам. инв. №
Согласовано
Натурная отметка земли,
м
34,01
34,10
34,00
34,00
33,85
33,85
33,93
Проектная отметка
земли, м
Обозначение трубы и тип
изоляции
К1 ∅250
Угол поворота 90°
32,90
32,78
32,54
32,45
32,19
Проектная отметка низа
или лотка трубы, м
W
М 1:500 по горизонтали
М 1:100 по вертикали
23,00
Выпуск К2/1-2
1,62
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,24м
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,24м
1,03
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,24м
2,04
1,34
33,70
2,26
28,63
3
Зам. 121-25
22.10.25
2
Зам. 118-25
10.10.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
1. Данный лист см. с л.2.
2. Основание под трубы см.л.3.
Примечание 1 - Труба двухслойная гофрированная КОРСИС
DN/OD SN8 200 по ТУ 22.21.21-001-73011750-2021
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Р
6
Листов
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Продольный профиль сети К2
"Архитектурная студия
"Б в Кубе"
A4x4
Конструкция ж.б. канализационных колодцев для К2. М 1:20
680
70
max=900
128
Горловина КС7.3
700
Плита перекрытия
ПП10/15-2
Закладная деталь
МС-5 (4шт. для стыка)
hг
Скобы МН-1
300
Дк
Закладная деталь
МС-2 (4шт. для стыка)
Кольцо опорное КО-6
Люк Т(С250) по
ГОСТ 3634-2019 Чугунный
Закладная деталь
МС-5 (4шт. для стыка)
33,02
1,62
2,12
1,30
0,70
2,50
1,55
1,44
1,68
2,12
1,44
1,51
2,43
2,44
2,42
2,43
2,07
2,12
2,12
0,70
1,45
1,55
1,00
35,50
2,50
1,71
1,44
1,76
1,88
2,24
35,50
0,70 1,10
1,55
1,73
2,50
35,50
28,83
2,19
1,95
Взам. инв. №
Подп. и дата
К1 ∅160
33,00
34,30
34,30
34,12
34,12
34,10
Расстояние, м
Номер колодца,точки,
угла поворота
Тип I L=32,46м
0,1
3,46 29,00
3,46
18,03
Вып. 11/К2
К2/2-1
Труба двухслойная
гофрированная КОРСИС
DN/OD SN8 200 по ТУ
22.21.21-001-73011750-2021
L=10,02м
0,02
10,02
10,02
10,97
10/К2
9/К2
5/Дк
0,08
6,85
6,85
8/К2
43,25
Вып.
12/К2
К2/3-2
43,25
Тип I Тип I
L=1,5м L=1,5м
0,007 0,007 0,007 0,007
3,00 1,5 1,5
3,00 1,5 1,5
13/К2 Нак.ем.№4
34,10
33,79
Тип I L=53,10м
Тип I L=10,02м
0,007
Труба двухслойная гофрированная
КОРСИС DN/OD SN8 200 по ТУ
22.21.21-001-73011750-2021 L=43,25м
Труба двухслойная
гофрированная КОРСИС
DN/OD SN8 200 по ТУ
22.21.21-001-73011750-2021
L=17,85м
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 200 по ТУ
22.21.21-001-73011750-2021
L=2,71м
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=6,53м
Тип I L=8,52м
Тип I L=2,71м
Тип I L=6,53м
0,02
2,71
2,71
0,08
0,02
0,007
2,9814,87
2,98
14,87
8/Дк 14/К2
13/К2
7/Дк 12/К2
Деталь заделки труб
в стенки колодцев
50
hл
6,53
6,53
100
100
Плита днища ПН-10/15
Монолитная часть
Монолитная часть
hл
Дтр
Дг
hд
Плита днища ПН-10/15
100
Футеровка колодца
по ГОСТ 8020-2016
Примечание 1 - Труба двухслойная гофрированная КОРСИС
DN/OD SN8 200 по ТУ 22.21.21-001-73011750-2021
Вып. 13/К2
К2/3-1
17-П/24-НВК
3
Зам. 121-25
22.10.25
2
Зам. 118-25
10.10.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
1. Данный лист см. с л.2.
2. Основание под трубы см.л.3.
10
32,50
32,00
32,39
32,35
33,83
33,90
33,79
33,79
W
32,44
32,00
34,12
34,10
Выпуск К2/3-1
Угол поворота 90°
32,59
32,54
34,03
34,05
34,16
34,15
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,27м
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,27м
Накопительный колодец
V=17,66м3; Д=2,5м; Н=5,27м
32,05
32,00
31,98
31,68
31,67
31,67
31,66
34,12
34,10
34,10
34,10
34,10
34,10
34,10
33,96
Прим.1 33,96
33,96
Прим.1 33,96
33,96
Угол поворота 90°
33,00
34,00
34,00
33,89
33,90
33,78
К1 ∅160
Угол поворота 90°
32,19
33,90
33,75
Уклон, ‰; длина, м
Труба двухслойная
гофрированная КОРСИС
DN/OD SN8 200 по ТУ
22.21.21-001-73011750-2021
L=10,97м
32,45
32,35
32,43
33,87
33,87
W
32,16
31,80
34,04
33,96
Выпуск К2/3-2
Угол поворота 90°
32,24
34,00
33,65
Труба двухслойная
Труба
двухслойная
гофрированная КОРСИС
гофрированная
DN/OD
SN8 200 по ТУ
КОРСИС DN/OD
SN8 110 по ТУ 22.21.21-001-73011750-2021
22.21.21-001-73011750-2021
L=18,03м
L=3,46м
hр
Дтр
33,00
32,59
32,37
Обозначение трубы и тип
изоляции
Hпол
300
Натурная отметка земли,
м
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 250 по ТУ
22.21.21-001-73011750-2021
L=3,00м
10
1,78
Проектная отметка
земли, м
Труба
двухслойная
гофрированная
КОРСИС DN/OD
SN8 110 по ТУ
22.21.21-001-73011750-2021
L=6,85м
300
Футеровка колодца
по ГОСТ 8020-2016
1,46
34,09
34,09
34,10
W
Угол поворота
89°
В1 ∅90
К1 ∅110
1,69
Проектная отметка низа
или лотка трубы, м
Основание
Инв. № подл.
2,10
33,80
33,90
Согласовано
М 1:500 по горизонтали
М 1:100 по вертикали
23,00
Выпуск К2/2-1
1,32
1,43
2,14 3,44
Кольцо стеновое
КС10/15-6/9
Закладная деталь
МС-2 (4шт. для стыка)
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Р
7
Листов
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Продольный профиль сети К2
"Архитектурная студия
"Б в Кубе"
A4x4
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ НА ОДНУ СТРЕМЯНКУ
Высота горловины с
перекрытием hг, мм
350
2000
1900
2250
2300
1500
СМ-2
800
350
0,11
1
1
1
1
1
1
0,027 Л
С1
да
0.006
0.31
2000
1780
2130
2200
1500
СМ-2
700
350
0,11
1
1
1
1
1
1
0,023 Л
С1
да
0.008
0.31
0,33
3
3 3
3
3 3
0,02
0,93
Ø20 А500С ГОСТ 34028-2019
L=400мм
4
0,984
В
2
2
1
13,69
55
34,09
32,20
Труба ПЭ∅200
∅200пэ
∅200пэ
2000
3
110
750
1
500
∅трубы
1000
∅200пэ
Труба ПЭ∅200
2000
Колодец ПГ-1
Разрез 2-2.
32,31
350
40
шаг 250
32,13
40х8
Колодец ПГ-2
750
750
500
Труба ПЭ∅200
2000
Колодец ПГ-3
750
750
500
750
Б
410
4
1
1
∅200пэ
490
130
130
∅200пэ
2
2
∅200пэ
∅200пэ
Номенклатура лестниц.
Марка
изделия
С-1
Размеры, мм
Кол-во
А
Б
В
1500
255
45
n
4
∅90пэ
∅90пэ
3
∅200пэ
320 180 200 300
50
ГОСТ 14098-91
детали
всего
4
0,832
3,328
4
0,394
1,576
Зачеканка
асбестоцементной смесью
1
12у ГОСТ 8240-97 L=80
2
50х50х3 ГОСТ 8509-93
3
∅20 ГОСТ 2590-2006 L=1680
2
3,847
7,694
4
∅20 ГОСТ 2590-2006 L=810
4
1,997
7,988
сталь горячекатанная
сталь горячекатанная
L=170
изделия
20,586
1. Конструкции колодцев по серии 3.900.1-14. выполнять с внутренней футеровкой согласно
ГОСТ 8020-2016 для защиты от агрессивной среды на материалы колодцев
2. Для колодцев устраиваемых при наличии грунтовых вод (Марка II):
Все поверхности конструкций колодцев, соприкасающиеся с грунтом, а также верх
бетонной подготовки покрыть двумя слоями горячей битумной, антисептированной
мастики по слою холодной битумной грунтовки следующего состава : битум марки
"БН70/30" по ГОСТ 6617-76* - 30%, низкооктановый, не этилированный бензин - 70%. В
качестве грунтовки, можно применять праймер битумный ТЕХНОНИКОЛЬ №01 по ТУ
5775-011-17925162-2003, производимый компанией «ТехноНИКОЛЬ». Общая толщина
покрытия битумной мастики должна быть не менее 6 мм.
- Дополнительно на стыках сборных железобетонных колец предусмотреть наклейку полос
гидроизоляции Техноэласт ЭПП шириной 20-30 см.
3. Обратную засыпку пазух котлована производить местным глинистым грунтом оптимальной
влажности, слоями толщиной 10-20 см с тщательным уплотнением каждого слоя до объемного веса
сухого грунта = 1,65 т/м³. Применение песчаных грунтов, строительного мусора и других дренирующих
материалов категорически запрещается.
4. При производстве работ соблюдать требования серии 3.900.1-14 и действующей нормативной
документации.
5. Конструкции колодцев изготавливать из бетона на сульфатостойком цементе по ГОСТ
22266-94.
6. Конструкции колодцев изготавливать из бетона марки по морозостойкости F100 и марки по
водонепроницаемости W4.
7. Расход материалов, а так же высоту и состав горловин см. таблицу колодцев.
8. Стальные конструкции окрасить эмалью ЭП-1155 по ГОСТ 19024-73 за 2 раза с толщиной не
менее 110 мкм, по грунтовке ЭП-057 с толщиной слоя не менее 20 мкм.
2000
2
3
h
Люк марки "Л"
3-3
2200
1780
Разрез В-В повернуто
∅20
130
Люк марки "Л"
2-2
34,10
4
УЗЕЛ №2
∅20
Взам. инв. №
33,90
1
Люк марки "Л"
1-1
Кол-во
Заделка пространства Дегидролом люкс марки 7
«Эластичная ремонтная и шовная гидроизоляция»
700
2
УЗЕЛ №1
С-1
Набивка
битумизированной
пеньковой рядью
1500
2200
4,88
Футляр
330
2
3
0,077
180
1
Ø20 А500С ГОСТ 34028-2019
L=2000мм
0.31
3
540
420
150
Н1
Масса
Масса 1
изделия
дет., кг
,кг
0.006
Наименование
Плита днища
800
Б
Кол.
да
Финишной защита поверхности
Дегидролом люкс марки 5
4
hр
Согласовано
1
С1
Приварить
Л1
Наименование
Разрез 1-1.
Подп. и дата
Объем бетона на
бетонную подготовку
В7.5 м3
700
Разрез Б-Б
Инв. № подл.
Объем бетона на
опоры, В12.5 м3
СМ-2
Цементно-песчаный
раствор М-100
А
Б
Гидроизоляция
1500
nх300
150-400
hг
А
ПД6
ПД10
КО6
КС7.3.С
КС 7.9.С
Объем бетона на
набетонку, В12.5 м3
Тип люка
ГОСТ 3634-2019
Стремянка
2200
Марка Поз.
изделия дет.
А
КС 10.3
КС 10.6
КС 10.9
КС 15.6
КС 15.9
КС 20.6
КС 20.9
КС 25.12
1ПП 10-2
1ПП 15-1
1ПП 15-2
2ПП 15-1
2ПП 15-2
1ПП 20-2
2ПП 25-2
1ПП 25-2
2120
Спецификация к лестнице Л1 в ПГ (на 1шт)
700
ПН 10
ПН 15
ПН 20
1770
Всего:
910
Объем бетона на
упоры, м3
Высота от низа трубы
до дна колодца h2, мм
Глубина заложения до
низа трубопровода, мм
2000
Масса, кг
Поз
изделия
Гидроизолция
1500
2300
∅90
44
1250
∅200
43
2300
1900
В-2
46
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42
0,027 Л
1
1 1
1
1 1
350
ПГ2
45
14
0,11
2000
∅90
13
700
∅200
12
1500
2200
В-2
11
330
ПГ1
10
1000
∅90
9
Марка
100
Днище
Рабочая часть
Плита перекрытия
Горловина
Сборные железобетонные элементы. Серия 3.900.1-14 вып.1;Серия 3.003.1-1/87.1 Вып.1
350
∅200
8
7
Расход материалов
2120
1770
В-2
6
Деталь заделки труб
2000
ПГ1
5
по типу
У-6г
по типу
У-6г
по типу
У-6г
N строительномонтажной схемы
4
Высота рабочей
части Н, мм
3
Полная глубина колодца
(с учетом люка горловины,
обваловки) Нп, мм
2
dу
Диаметр колодца
Д, мм
Ду
Полная глубина колодца
по профилю Н1, мм
1
Диаметры
трубопроводов
N схемы узла
Марка колодца
по грунтовым
условиям
N колодца
по плану
КОЛОДЦЫ ВОДОПРОВОДНЫЕ КРУГЛЫЕ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА
∅90пэ
3
∅200пэ
17-П/24-НВК
3
Зам. 121-25
22.10.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Р
8
Листов
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Таблица водопродных колодцев сети В1
"Архитектурная студия
"Б в Кубе"
A4x4
ТАБЛИЦА КОЛОДЦЕВ
КОЛОДЦЫ КАНАЛИЗАЦИОННЫЕ КРУГЛЫЕ
по типу
1000
1500
90
1500
200
600
700
II
0,36
3/К1
В-2
160
4/К1
В-2
160
по типу
КСЛ-2
по типу
КСЛ-2
по типу
КСП-2
5/К1
В-2
160
6/К1
В-2
160
2/К1
160
В-2
7/К1
8/К1
В-2
9/К1
В-2
1610
-
1610
200
600
810
0,36
II
ПН-15 фут.
ПН-20 фут.
КС-10.6 фут.
(паз-гребень)
КС-10.9 фут.
(паз-гребень)
КС-15.6 фут.
(паз-гребень)
КС-15.9 фут.
(паз-гребень)
КС-20.6 фут.
(паз-гребень)
КС-20.9 фут.
(паз-гребень)
ПП10-2 фут.
ПП15-2 фут.
15
16
17
18
19
20
21
22
23
24
1
1
28
29
1
1
1
1
1
3
30
1
1610
200
600
810
II
0,36
1
1
1
3
1
1000
1600
90
1600
200
600
800
II
0,36
1
1
1
3
1
КСП-2
1000
1880
-
1880
200
900
780
II
0,36
1
1
2
1
С-1
КСЛ-3
1000
2170
-
2170
200
1200
770
II
0,36
1
1
2
1
С-2
1000
2550
-
2550
300
1500
750
0,48
II
200
КСЛ-9
1000
2690
-
2690
300
1500
890
II
0,48
200
КСП-10
1000
2800
90
2800
300
1800
700
II
0,48
2640
-
2640
300
1500
840
II
0,48
1
11/К1
В-2
200
КСЛ-10
1000
2930
-
2930
300
1800
830
II
0,48
1
3010
-
3010
300
1800
910
1
1
1
0,48
II
1
1
1000
1500
2
1
КСП-10
КСЛ-10
1
1
200
200
27
-
В-2
В-2
26
1610
10/К1
12/К1
1
25
1000
160/200 КСЛ-9
В-2
1000
ПН-10 фут.
110/160 КСП-2
14
31
32
33
1
2
1
С-3
1
1
4
2
С-3
2
1
1
1
С-4
1
1
3
1
С-3
2
1
3
1
С-4
1
2
1
4
1
С-4
13/К1
В-2
200
КСЛ-11
1500
3160
-
3160
300
2100
760
II
0,48
1
2
1
1
2
1
С-5
14/К1
В-2
200
КСП-11
1500
3130
90
3130
300
2100
730
II
0,48
1
2
1
1
1
2
С-5
15/К1
В-2
200
по типу
1500
КСП-11
3490
90
3490
300
2400
790
II
0,48
16/К1
В-2
160
КСЛ-5
2770
-
2770
200
1800
770
II
0,36
1000
1
6
1
Всего: 6,84
1
2
12
4
9
1
10
10
4
12
4
2
1
С-6
3
1
С-3
39
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
1
0,02
0,18
18
0,008
1
0,008
0,18
1
0,004
0,18
1
0,02
0,18
0,02
0,18
0,01
1
0,008
1
0,020
128
Горловина КС7.3
700
max=900
hг
Плита перекрытия
ПП10/15-2
1
1
680
70
Скобы МН-1
300
Соединение паз гребень
0,18
Футеровка колодца
по ГОСТ 8020-2016
1
0,01
0,18
1
0,01
0,18
С-2
Hпол
Футеровка колодца
по ГОСТ 8020-2016
Соединение паз гребень
300
Деталь заделки труб
в стенки колодцев
0,010
0,010
0,32
1
-
0,32
-
0,32
1
0,020
0,18
0,178
15
12у ГОСТ 8240-97 L=80
2
50х50х3 ГОСТ 8509-93
Кол-во
детали
всего
сталь горячекатанная
4
0,832
3,328
сталь горячекатанная
L=170
4
0,394
1,576
2,473
4,946
3
∅20 ГОСТ 2590-2006 L=1080
2
4
2
1,9970
3,994
1
∅20 ГОСТ 2590-2006 L=810
12у ГОСТ 8240-97 L=80
4
0,832
3,328
2
50х50х3 ГОСТ 8509-93
4
0,394
1,576
3
∅20 ГОСТ 2590-2006 L=1380
2
3,160
6,320
4
3
1,9970
5,991
1
∅20 ГОСТ 2590-2006 L=810
12у ГОСТ 8240-97 L=80
4
0,832
3,328
2
50х50х3 ГОСТ 8509-93
4
0,394
1,576
3
∅20 ГОСТ 2590-2006 L=1680
2
3,847
7,694
4
4
1,9970
7,988
1
∅20 ГОСТ 2590-2006 L=810
12у ГОСТ 8240-97 L=80
4
0,832
3,328
2
50х50х3 ГОСТ 8509-93
4
0,394
1,576
4,534
9,068
С-4
сталь горячекатанная
сталь горячекатанная
L=170
Плита днища ПН-10/15
Соединение паз гребень
С-5
сталь горячекатанная
сталь горячекатанная
сталь горячекатанная
5
1,9970
9,985
1
∅20 ГОСТ 2590-2006 L=810
12у ГОСТ 8240-97 L=80
4
0,832
3,328
2
50х50х3 ГОСТ 8509-93
4
0,394
1,576
3
∅20 ГОСТ 2590-2006 L=2280
2
5,221
10,442
6
1,9970
11,982
1
∅20 ГОСТ 2590-2006 L=810
12у ГОСТ 8240-97 L=80
4
0,832
3,328
2
50х50х3 ГОСТ 8509-93
4
0,394
1,576
3
∅20 ГОСТ 2590-2006 L=2580
2
5,908
11,816
∅20 ГОСТ 2590-2006 L=810
7
1,9970
13,979
сталь горячекатанная
сталь горячекатанная
Дтр
Дг
hд
Плита днища ПН-10/15
3,440
С-6
100
Футеровка колодца
по ГОСТ 8020-2016
L=170
∅20 ГОСТ 2590-2006 L=1980
hл
Соединение паз гребень
L=170
3
Футеровка колодца
по ГОСТ 8020-2016
Футеровка колодца
по ГОСТ 8020-2016
сталь горячекатанная
2
100
100
Монолитная часть
1
С-3
hл
Дтр
0,32
1
410
50
Монолитная часть
1
1
3
Дк
hр
0,18
С-1
300
Кольцо стеновое
КС10/15-6/9
0,18
0,18
Наименование
L=170
сталь горячекатанная
сталь горячекатанная
L=170
ТАБЛИЦА КОЛОДЦЕВ
КОЛОДЦЫ КАНАЛИЗАЦИОННЫЕ КРУГЛЫЕ
Кол.
Объем бетона на
бетонную подготовку
В7.5 м3
90
1660
200
600
860
II
0,36
1
200/250 КСП-12
1000
2110
90
2110
350
900
860
II
0,52
1
по типу
КСП-7
1000
1630
56
1630
200
600
830
II
0,48
1
В-2
200/250 КСП-13
1000
2170
90
2170
350
900
920
II
0,52
1
6/К2
В-2
110/160 КСП-2
по типу
1000
1620
90
1620
200
600
820
II
0,36
1
7/К2
В-2
КСЛ-9
1000
1740
90
1740
200
600
940
II
0,48
8/К2
В-2
160/200 КСЛ-7
по типу
1000
1710
-
1710
300
600
810
II
9/К2
В-2
200/250 КСП-12
1000
2240
89
2240
350
900
990
10/К2
В-2
160/200
1760
90
1760
300
600
860
11/К2
В-2
12/К2
В-2
110/200 КСЛ-10
13/К2
В-2
200/250 КСП-12
14/К2
В-2
200
КСП-11
КС-7.9-С
Стремянка
3
1
1
4
1
С-1
1
1
3
1
С-2
1
1
1
4
1
С-3
0,48
1
1
1
3
1
С-3
II
0,52
1
1
1
2
2
С-4
II
0,48
1
1
1
3
1
С-3
ПП15-2
1
ПП10-2
1
КС-20.9
3
КС-20.6
1
КС-15.9
1
КС-15.6
КС-7.3-С
по типу
1000
КСП-7
по типу
110/160
1000
КСП-7
КО-6
160
3
КС-10.9
5/К2
200
1
КС-10.6
В-2
29
ПН-20
4/К2
28
ПН-15
В-2
27
ПН-10
2/К2
15
16
17
18
19
20
21
22
23
24
1
1
1
1
25
1730
89
1730
300
600
830
II
0,36
1
1
1
3
1
С-4
1000
1550
90
1550
300
600
650
II
0,48
1
1
1
1
1
С-4
1000
2120
90
2020
350
900
770
II
0,52
1
1
2
1
С-5
II
0,48
1000
1510
90
1510
300
600
610
Всего: 6,52
1
1
1
14
11
30
31
32
33
1
0,02
0,18
1
0,02
0,18
1
0,01
0,18
1
0,01
0,18
0,01
0,18
1
0,01
0,18
1
0,01
0,18
1
0,004
0,18
1
0,02
0,18
3
1
4
14
42
С-5
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
Т
(С250)
14
1
0,01
0,18
1
0,008
0,18
1
0,020
0,18
1
0,020
0,18
13
0,180
2,520
Тип
Кол.
Объем бетона
на набетонку В12.5 м3
Объем бетона на
бетонную подготовку
В7.5 м3
30
31
32
33
1
0,05
0,5
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
Диаметр колодца
Дк, мм
Глубина заложения
до низа
трубопровода
Угол поворота
a, град
Полная глубина
колодца, мм
Глубина лотка
hл, мм
Высота рабочей
части Н, мм
Высота горловины
с перекрытием
h г, мм
Тип горловины
4
5
6
7
8
9
10
11
12
В-2
В-2
В-2
В-2
В-2
В-2
В-2
В-2
В-2
В-2
В-2
В-2
по типу
250/200 КСП-2
2500
по типу
200
КСП-2
по типу
200
КСП-2
по типу
250/200 КСП-2
по типу
200
КСП-2
по типу
200
КСП-2
по типу
250/200 КСП-2
по типу
200
КСП-2
по типу
200
КСП-2
по типу
250/200 КСП-2
по типу
200
КСП-2
по типу
200
КСП-2
2500
2500
2500
2500
2090
2400
2410
2150
2460
-
5240
5240
5240
5300
5300
-
3600
3600
3600
3600
3600
1640
1640
1640
1700
1700
II
II
II
II
II
-
14
1
1
1
1
1
15
16
17
4
4
4
4
4
ПП25-2
ПН-25
КС-25.9
3.900.1-14 вып.1
18
19
20
21
22
23
1
1
1
1
1
24
25
Стремянка
Марка колодца
3
Люк
ГОСТ 3634-99
КС-7.9-С
Диаметр трубы
d, мм
2
Горловина
Плита перекрытия
КС-7.3-С
Номера колодцев
по грунтовым
условиям
1
Рабочая часть
Днище
КО-6
Номера колодцев
по плану
РАСХОД МАТЕРИАЛОВ
Нак. кол.
№1(1)
Нак. кол.
№1(2)
Нак. кол.
№1(3)
Нак. кол.
№2(1)
Нак. кол.
№2(2)
Нак. кол.
№2(3)
Нак. кол.
№3(1)
Нак. кол.
№3(2)
Нак. кол.
№3(3)
Нак. кол.
№4(1)
Нак. кол.
№4(2)
Нак. кол.
№4(3)
30,699
26
27
28
29
2
2
2
3
3
1
1
1
1
1
1
1
1
1
1
2500
2470
-
5300
-
3600
1700
II
-
1
4
1
3
1
1
2500
2320
-
5470
-
3600
1870
II
-
1
4
1
1
2
1
2500
2530
-
5470
-
3600
1870
II
-
1
4
1
1
2
1
2500
2540
-
5470
-
3600
1870
II
-
1
4
1
1
2
1
2500
2120
-
5270
-
3600
1670
II
-
1
4
1
3
1
1
2500
2430
-
5270
-
3600
1670
II
-
1
4
1
3
1
1
2500
2440
-
5270
-
3600
1670
II
-
1
4
1
3
1
1
Кол-во
С-1
900
255
45
n
2
С-2
1200
255
45
3
С-3
1500
255
45
4
С-4
1800
255
45
5
С-5
2100
255
45
6
С-6
2400
255
45
7
200
Гидроизоляция
Цементно-песчаный
раствор М-100
Финишной защита поверхности
Дегидролом люкс марки 5
Футляр
Плита днища
min 50
min 50
Заделка пространства Дегидролом люкс марки 7
«Эластичная ремонтная и шовная гидроизоляция»
Таблица основных показателей круглых дождеприемных колодцев
ТАБЛИЦА НАКОПИТЕЛЬНЫХ КОЛОДЦЕВ. КОЛОДЦЫ КАНАЛИЗАЦИОННЫЕ КРУГЛЫЕ
Объем
бетона
на
лоток,
м3
13
27,328
В
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
Т
С-10 (С250)
1
0,05
0,05
0,5
1
0,05
0,5
0,05
2
3
4
5
6
7
8
1/Дк
В-2
ДК-30
1000
1440
33,73
32,29
2/Дк
В-2
ДК-30
1000
1440
33,82
32,38
3/Дк
В-2
ДК-30
1000
1440
33,85
32,41
4/Дк
В-2
ДК-30
1000
1440
33,77
32,33
5/Дк
В-2
ДК-30
1000
1440
33,87
32,43
6/Дк
В-2
ДК-30
1000
1740
33,97
32,53
7/Дк
В-2
ДК-30
1000
1440
33,83
32,39
8/Дк
В-2
ДК-30
1000
1440
34,03
32,59
ДБ2
(С250)
ДБ2
(С250)
ДБ2
(С250)
ДБ2
(С250)
ДБ2
(С250)
ДБ2
(С250)
ДБ2
(С250)
ДБ2
(С250)
верха лотка
решетки колодца
0,5
1
1
1
Отметки
0,5
Всего:
1
0,05
0,5
1
0,05
0,5
1
0,05
0,5
1
0,05
0,5
1
0,05
0,5
1
0,05
0,5
1
0,05
0,5
Примечание
ПН-10а
КС10.3
КС10.6
КС10.9
КС10.9б
2ПП8
Гидроизоляция, м2
1660
23,957
Б
Водоупорный
замок, м3
1000
20,586
А
Монолитный бетон
В15, м3
Тип горловины
по типу
В-2
17,215
Размеры, мм
Подготовка из
монолитного
бетона В3,5, м3
Высота горловины
с перекрытием
h г, мм
110/160 КСП-2
1/К2
26
14
Марка
изделия
Сборный ж.бетон
В15 м³
Высота рабочей
части Н, мм
12
Тип решетки,
ГОСТ 3634-2019
Глубина лотка
hл, мм
11
Высота колодца
Н
Полная глубина
колодца, мм
10
Диаметр колодца
Дк
Угол поворота
a, град
9
3.900.1-14 вып.1
Марка колодца
Глубина заложения
до низа
трубопровода
8
Люк
ГОСТ 3634-99
Марка колодца по
грунтовым
условиям
Диаметр колодца
Дк, мм
7
Горловина
Плита перекрытия
№ колодца по
плану
Марка колодца
6
2
Рабочая часть
Днище
1. Конструкции колодцев по серии 3.900.1-14. выполнять с внутренней футеровкой согласно
ГОСТ 8020-2016 для защиты от агрессивной среды на материалы колодцев
2. Для колодцев устраиваемых при наличии грунтовых вод (Марка II):
Все поверхности конструкций колодцев, соприкасающиеся с грунтом, а также верх
бетонной подготовки покрыть двумя слоями горячей битумной, антисептированной
Конструкция стояка-перепада
в канализационном колодце.
мастики по слою холодной битумной грунтовки следующего состава : битум марки
"БН70/30" по ГОСТ 6617-76* - 30%, низкооктановый, не этилированный бензин - 70%. В
Тройник КОРСИС
качестве грунтовки, можно применять праймер битумный ТЕХНОНИКОЛЬ №01 по ТУ
5775-011-17925162-2003, производимый компанией «ТехноНИКОЛЬ». Общая толщина
крепеж тройника к колодцу
покрытия битумной мастики должна быть не менее 6 мм.
полосой стальной 5х40
- Дополнительно на стыках сборных железобетонных колец предусмотреть наклейку полос
ГОСТ 103-2006 L=1,50 м (L=1,00 м)
гидроизоляции Техноэласт ЭПП шириной 20-30 см. Монтаж ленты производится с внешней
рабочая труба
стороны.
стояк из трубы КОРСИС,
3. Обратную засыпку пазух котлована производить местным глинистым грунтом оптимальной
диаметр равен диаметру
влажности, слоями толщиной 10-20 см с тщательным уплотнением каждого слоя до объемного веса
рабочей трубы
сухого грунта = 1,65 т/м³. Применение песчаных грунтов, строительного мусора и других дренирующих
крепление стояка к стенке колодца материалов категорически запрещается.
4. При производстве работ соблюдать требования серии 3.900.1-14 и действующей нормативной
полосой стальной 5х40
документации.
ГОСТ 103-2006 L=1,50 м (L=1,00 м)
5. Конструкции колодцев изготавливать из бетона на сульфатостойком цементе по ГОСТ
22266-94.
6. Конструкции колодцев изготавливать из бетона марки по морозостойкости F100 и марки по
водонепроницаемости W4.
7. Расход материалов, а так же высоту и состав горловин см. таблицу колодцев.
8. Стальные конструкции окрасить эмалью ЭП-1155 по ГОСТ 19024-73 за 2 раза с толщиной не
менее 110 мкм, по грунтовке ЭП-057 с толщиной слоя не менее 20 мкм.
9. Стремянки до 1,5 м сделать съёмными, монтаж выполнить "по месту"
10. Стремянки от 1,5 до 3,5 м сделать стационарными, монтаж выполнить "по месту"
∅ трубы
Тип
Объем бетона
на набетонку В12.5 м3
Диаметр трубы
d, мм
5
Номера колодцев
по грунтовым
условиям
4
Номера колодцев
по плану
3
1
13,844
Номенклатура лестниц.
РАСХОД МАТЕРИАЛОВ
Объем
бетона
на
лоток,
м3
13
изделия
∅ футляра
12
2
А
11
Кол.
Поз
изделия
nх300
10
Тип
2
Кольцо опорное КО-6
Люк Т(С250) по
ГОСТ 3634-2019 Чугунный
1
Б
9
ГОСТ 3634-99
3
Соединение паз гребень
Объем бетона на
бетонную подготовку
В7.5 м3
Тип горловины
8
Масса, кг
Марка
Конструкция ж.б. канализационных колодцев для К1. М 1:20
Соединение паз гребень
Объем бетона
на набетонку В12.5 м3
Высота горловины
с перекрытием
h г, мм
7
Стремянка
Высота рабочей
части Н, мм
6
КС-7.9-С
Глубина лотка
hл, мм
5
Люк
КС-7.3-С
Полная глубина
колодца, мм
4
Горловина
Плита перекрытия
КО-6
Угол поворота
a, град
3
Рабочая часть
3.900.1-14 вып.1
Днище
ПП20-2 фут.
Глубина заложения
до низа
трубопровода
В-2
Диаметр колодца
Дк, мм
1/К1
Марка колодца
Номера колодцев
по грунтовым
условиям
2
Диаметр трубы
d, мм
Номера колодцев
по плану
1
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ НА ОДНУ СТРЕМЯНКУ
В
1
РАСХОД МАТЕРИАЛОВ
Объем
бетона
на
лоток,
м3
13
Стремянка
4
9
10
11
12
13
14
15
16
17
18
19
20
1
1
1
1
0,60
0,11
0,07
1
1
1
1
0,60
0,11
0,07
1
1
1
1
0,68
0,11
0,07
1
1
1
1
0,68
0,11
0,07
1
1
1
1
0,68
0,11
0,07
1
1
0,68
0,11
0,07
Строительные конструкции
Сборные железобетонные элементы
1
1
1
1
1
1
0,68
0,11
0,07
1
1
1
1
0,68
0,11
0,07
8
7
8
8
5,28
0,88
0,56
3
Зам. 121-25
22.10.25
2
Зам. 118-25
10.10.25
1
Зам. 94-25
12.08.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
17-П/24-НВК
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Р
9
Листов
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25 Таблица канализационных колодцев сетей К1, К2
20.06.25
"Архитектурная студия
"Б в Кубе"
A1
Спецификация материалов
№
Марка
ГОСТ
1
Н00055712
Наименование
Ультразвуковой счетчик воды Ду65 RS-485, исп.1, IP65,
ед.
изм.
количество
шт.
1
Масса
фланцевый, Qn=60 м3/ч, 40°C с импульсным выходом RS-485
с автономным источником питания (работа от батареи
72 часов)
Схема водомерного узла холодной воды
Допустимая погрешность в диапазоне Qt ≤ Q ≤ Qmax ±2 %
Фильтр
ФММ 65
Задвижка чугунная фланцевая
Ø80
Счетчик холодной воды Ø65
переход
80х65
переход
65х80
-3,300
200
Ø15
Задвижка чугунная фланцевая
Ø80
2
ФМФ-65
Фильтр магнитный фланцевый ∅65
шт.
1
3
ВЗВм-80
Задвижка чугунная фланцевая Ry 16кгс/см Ф80
шт.
2
4
11б27п1
Кран шаровой латунный муфтовый ∅15
шт.
1
5
14М1-00-00
Кран трехходовый ∅15
шт.
1
МП4-У-10-15
0-10атм
шт.
1
ЗК 14-2-1-01
Закладная деталь для установки манометра
шт.
1
016-70-ст20МП
в комплекте с отборным устройством
шт.
1
7
Переход 80х65
шт.
2
8
Фланец стальной плоский приварной Py 1,6МПа, Ф80
шт.
4
9
Фланец стальной плоский приварной Py 1,6МПа, Ф65
шт.
4
Ø80х4,0
Ø80х4,0
не
менее
5DN
350
21 180
21
242
1384
кран шаровый
Ø15 (1/2")
21 180 21
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
1 828
не
менее
2DN
150
150
Манометр показывающий пределы измерения
6
17-П/24-НВК
1
Нов. 94-25
12.08.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Р
10
Листов
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Водомерный узел
Копировал
"Архитектурная студия
"Б в Кубе"
A2
Позиция
Наименование и техническая характеристика
Тип, марка, обозначение
документа, опросного листа
1
2
3
Код
оборудования,
изделия,
материала
Завод- изготовитель
Единица
измерения
Количество
Масса
единицы,
кг
Примечание
4
5
6
7
8
9
м.п.
44,10
1,47
шт
3
16,50
94,00
Хозяйственно-противопожарный водопровод
1
Труба напорная полиэтиленовая ПЭ100 SDR 17 - 90х5,4 "питьевая"
ГОСТ Р 70628.2-2023
2
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
Задвижка чугунная фланцевая с обрезиненным клином DN80 по ГОСТ 7293-85
покрытие клина вулканизированный эластомер EPDM.
- Шпиндель задвижки из нержавеющей стали
- Шток задвижки из нержавеющей стали
- Стопор штока из 2-ух полуколец из медного сплава (латунь)/сталь 65G
- Уплотнитель штока EPDM
- Тип фланцевого соединения по ГОСТ 33258-2015
- Полнопроходная пропускная способность; герметичность класса "А" по
ГОСТ Р 54808-2011;
- Гайка фиксации клина из латуни CuZn39Pb1Al-B по PN-EN 1982:2010, гайка
должна иметь возможность замены.
- Фиксирующая гайка стопорного кольца из медного сплава (латунь) с
уплотнителем.
- Задвижка поставляется в сборе с ответными фланцами согласно ГОСТ
33259-2015, прокладками ТКМЩ и метизными изделиями
Климатическое исполнение ГОСТ 15150-69-У5
3
Тройний фланцевый с пожарной подставкой чугунная ППТФ 200х200
ГОСТ 5525-88
шт
3
4
Пожарный гидрант подземный Н=1250мм
ГОСТ Р 53961-2010
шт
1
5
Пожарный гидрант подземный Н=1000мм
ГОСТ Р 53961-2010
шт
2
6
Переход фланцевый чугунный ХФ 200х80
ГОСТ 5525-88
шт
3
7
Отвод 90° полиэтиленовый ПЭ100 SDR17 ф90
ГОСТ 18599-2001
шт
2
8
Фланец стальной для разъемных соединений полиэтиленовых труб Ø200
Ру=1,0МПа
шт
6
ТУ 2248-001-50049230-2007
ИКАПЛАСТ или эквивалент
13,00
17-П/24-НВК .СО
3
Зам. 121-25
22.10.25
1
Зам. 94-25
12.08.25
Изм. Кол.уч Лист №Док. Подпись Дата
Разработал Долинский
20.06.25
Проверил
Бодрова
20.06.25
Гл. спец
Клоконос
20.06.25
Многоквартирные жилые дома по ул. им. Сергея Есенина, 108 в г. Краснодаре
Стадия
Лист
Листов
Р
1
5
Общество с ограниченной ответственностью
Н.контр.
ГИП
Насынбатов
Кочетов
20.06.25
20.06.25
Спецификация оборудования, изделий и
материалов
"Архитектурная студия
"Б в Кубе"
А3
Позиция
1
Наименование и техническая характеристика
Тип, марка, обозначение
документа, опросного листа
Код
оборудования,
изделия,
материала
Завод- изготовитель
Единица
измерения
Количество
Масса
единицы,
кг
Примечание
3
4
5
6
7
8
9
9
2
Фланец стальной для разъемных соединений полиэтиленовых труб Ø90
Ру=1,0МПа
ТУ 2248-001-50049230-2007
ИКАПЛАСТ или эквивалент
шт
3
10
Втулка под фланец ПЭ100 SDR17 Ø200
ТУ 2248-001-50049230-2007
ИКАПЛАСТ или эквивалент
шт
6
11
Втулка под фланец ПЭ100 SDR17 Ø90
ТУ 2248-001-50049230-2007
ИКАПЛАСТ или эквивалент
шт
3
12
Футляр из трубы стальной эл. сварной Ø325х5,0 (для прохода труб Ø200
ГОСТ 10704-91
шт
6
ГОСТ 10704-91
шт
3
ГОСТ 18599-2001
м
16,60
через стенку колодца) L=0,30м
13
Футляр из трубы стальной эл. сварной Ø193х4,0 (для прохода труб Ø90
через стенку колодца) L=0,30м
Футляр из трубы ПЭ100 SDR17 Ф200х11,9
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
14
3
-
Зам. 121-25
22.10.25
17-П/24-НВК.СО
№
А3
Позиция
Наименование и техническая характеристика
Тип, марка, обозначение
документа, опросного листа
1
2
3
Код
оборудования,
изделия,
материала
Завод- изготовитель
Единица
измерения
Количество
Масса
единицы,
кг
Примечание
4
5
6
7
8
9
1
Труба полипропиленовая КОРСИС DN/OD 200 SN8 L=12м
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
м.п.
172,43
2
Труба полипропиленовая КОРСИС DN/OD 160 SN8 L=12м
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
м.п.
142,27
3
Труба полипропиленовая КОРСИС DN/OD 110 SN8 L=12м
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
м.п.
55,58
4
Труба напорная полиэтиленовая ПЭ100 SDR 17 - 110х6,6 "питьевая"
м.п.
13,74
5
Уплотнительное кольцо "Корсис" DN/OD 200
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
18
6
Уплотнительное кольцо "Корсис" DN/OD 160
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
14
7
Уплотнительное кольцо "Корсис" DN/OD 110
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
10
8
Муфта прохода через ЖБИ "Корсис" DN/OD 200
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
18
9
Муфта прохода через ЖБИ "Корсис" DN/OD 160
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
14
10
Муфта прохода через ЖБИ "Корсис" DN/OD 110
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт.
10
11
Смазка лубрикант для труб "Корсис" DN/OD 200, 160, 110
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
кг
6,20
12
Футляр из трубы ПЭ100 SDR17 Ф200х11,9
ГОСТ 18599-2001
м
28,85
13
Футляр из полиэтиленовых труб ПЭ100 SDR17 ф315х18,7
ГОСТ Р 70628.2-2023
м
7,80
14
Отвод 90° полиэтиленовый ПЭ100 SDR17 ф90
ГОСТ Р 70628.2-2023
шт
2
15
Тройник КОРСИС DN/OD 110
шт.
6
На стояк-перепад
16
Крепление стояка к стенке колодца полосой стальной 5х40 ГОСТ
103-2006 L=1,50 м (L=1,00 м)
компл.
6
2шт. на один компл.
17
КНС Q=23.4 м3/ч, h=10м
шт
1
18
Сороулавливающая решетка
шт
10
ГОСТ Р 70628.2-2023
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
ГОСТ 103-2006
8,5м на стояк перепад
2,18
с уплотнительным кольцом
в комплекте
с уплотнительным кольцом
в комплекте
с уплотнительным кольцом
в комплекте
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
Хозяйственно-бытовая канализация
3
1
-
Зам.
Зам.
121-25
94-25
22.10.25
12.08.25
17-П/24-НВК.СО
№
А3
Позиция
Наименование и техническая характеристика
Тип, марка, обозначение
документа, опросного листа
1
2
3
Код
оборудования,
изделия,
материала
Завод- изготовитель
Единица
измерения
Количество
Масса
единицы,
кг
Примечание
4
5
6
7
8
9
Ливневая канализация
1
Труба полипропиленовая КОРСИС DN/OD 250 SN8 L=12м
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
м.п.
13,32
2
Труба полипропиленовая КОРСИС DN/OD 200 SN8 L=12м
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
м.п.
317,24
3
Труба полипропиленовая КОРСИС DN/OD 110 SN8 L=12м
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
м.п.
3,57
4
Уплотнительное кольцо "Корсис" DN/OD 250
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
8
5
Уплотнительное кольцо "Корсис" DN/OD 200
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
32
6
Уплотнительное кольцо "Корсис" DN/OD 110
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
6
7
Муфта прохода через ЖБИ "Корсис" DN/OD 250
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
8
8
Муфта прохода через ЖБИ "Корсис" DN/OD 200
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт
32
9
Муфта прохода через ЖБИ "Корсис" DN/OD 110
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
шт.
6
10
Смазка лубрикант для труб "Корсис" DN/OD 250, 200, 110
ГОСТ Р 54475-2011/
ТУ 22.21.21-001-73011750-2021
Группа "Полипластик"
кг
8,30
11
Футляр из трубы ПЭ100 SDR17 Ф200х11,9
м
10,42
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
ГОСТ 18599-2001
3
-
Зам.
121-25
22.10.25
17-П/24-НВК.СО
№
А3
Код
оборудования,
изделия,
материала
Завод- изготовитель
Единица
измерения
Количество
Масса
единицы,
кг
Примечание
4
5
6
7
8
9
Щебеночное основание под трубопроводы, высотой 200мм
м3
5,50
Засыпка песчаным грунтом с уплотнением и песчаная подушка, высотой
150мм
м3
17,50
Засыпка местным грунтом
м3
18,40
Щебеночное основание под трубопроводы, высотой 200мм
м3
52,60
Засыпка песчаным грунтом с уплотнением и песчаная подушка, высотой
150мм
м3
1245,40
Щебеночное основание под трубопроводы, высотой 200мм
м3
48,80
Засыпка песчаным грунтом с уплотнением и песчаная подушка, высотой
150мм
м3
1187,70
Позиция
Наименование и техническая характеристика
Тип, марка, обозначение
документа, опросного листа
1
2
3
Хозяйственно-противопожарный водопровод
Хозяйственно-бытовая канализация
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
Хозяйственно-бытовая канализация
17-П/24-НВК.СО
№
А3
ПРИЛОЖЕНИЕ А
ПРИЛОЖЕНИЕ Б
з
ПРИЛОЖЕНИЕ В
