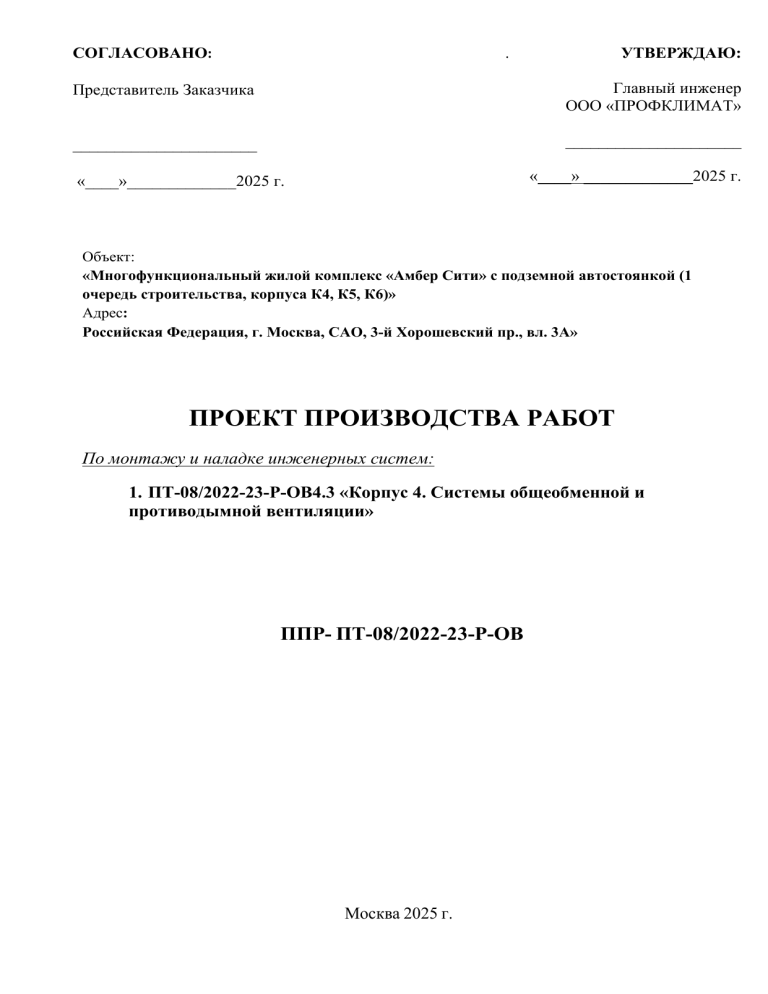

Проект монтажа вентиляции Amber City

СОГЛАСОВАНО:
УТВЕРЖДАЮ:
.
Представитель Заказчика
Главный инженер
ООО «ПРОФКЛИМАТ»
______________________
_____________________
«____» _____________2025 г.
«____»_____________2025 г.
Объект:
«Многофункциональный жилой комплекс «Амбер Сити» с подземной автостоянкой (1
очередь строительства, корпуса К4, К5, К6)»
Адрес:
Российская Федерация, г. Москва, САО, 3-й Хорошевский пр., вл. 3А»
ПРОЕКТ ПРОИЗВОДСТВА РАБОТ
По монтажу и наладке инженерных систем:
1. ПТ-08/2022-23-Р-ОВ4.3 «Корпус 4. Системы общеобменной и
противодымной вентиляции»
ППР- ПТ-08/2022-23-Р-ОВ
Москва 2025 г.
ЛИСТ СОГЛАСОВАНИЯ
№
п/п
Наименование
согласующей организации
Текст согласования
Должность,
ФИО, подпись,
дата, печать
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
2
Лист
ЛИСТ ОЗНАКОМЛЕНИЯ
№
Ф.И.О.
ДОЛЖНОСТЬ
ДАТА ПОДПИСЬ
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
3
Лист
№ п/п
СОДЕРЖАНИЕ
Страница
1
Область применения
5
2
Организация работ. Подготовительные работы и мероприятия.
5
3
Технические решения:
7
3.1
Общеобменная вентиляция
7
3.2
Противодымная вентиляция
7
Продолжительность
строительства.
Календарный
график
производства работ. Потребность в кадрах.
Потребность в основных материалах, механизмах, инструментах,
приспособлениях
4
5
8
8
6
Контроль качества работ
9
7
Требования безопасности труда и пожарной безопасности
14
8
Природоохранные мероприятия
26
9
Нормативно-техническая (ссылочная) литература.
28
Приложения
10
11
Разрешительная документация (учредительные документы, выписки,
договор, приказы и др.)
Приказ о назначении ответственного за проведение строительного
контроля на объекте строительства.
комплект
1 лист
12
Технологическая карта №1 Монтаж систем вентиляции
1 папка
13
Характеристики вентиляционных систем
4 листа
14
Схемы систем общеобменной вентиляции
17 листов
15
Схемы систем противодымной вентиляции
11 листов
16
Типовые узлы соединений
1 лист
17
Схемы заделки проходов
2 листа
18
Типовая форма паспорта на системы вентиляции (приложение Е
СП 73.13330-2016)
4 листа
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
4
Лист
1. ОБЛАСТЬ ПРИМЕНЕНИЯ.
Настоящий проект разработан в соответствии с градостроительным планом земельного
участка, заданием на проектирование, градостроительным регламентом, документами об
использовании земельного участка для строительства, техническими регламентами, в том числе
устанавливающими требования по обеспечению безопасной эксплуатации зданий, строений,
сооружений и безопасности использования прилегающих к ним территорий и с соблюдением
технических условий.
Проект производства работ разработан с целью минимизировать затраты, повысить
качество выполняемых работ и обеспечить охрану труда. Выполнение монтажных работ
выполняется согласно утвержденному календарному графику производства работ.
Данный проект производства работа предназначен для монтажа инженерных систем на
объекте: «Многофункциональный жилой комплекс «Амбер Сити» с подземной
автостоянкой (1 очередь строительства, корпуса К4, К5, К6)» по адресу: Российская
Федерация, г. Москва, САО, 3-й Хорошевский пр., вл. 3А».
Проект производства работ обязателен к исполнению всеми участниками строительства.
2. ОРГАНИЗАЦИЯ РАБОТ. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И МЕРОПРИЯТИЯ
Мероприятия, выполняемые подрядной строительной организацией на организационном
этапе до начала работ:
- рассмотрение и приемка утвержденной в установленном порядке проектной и рабочей
документации;
- заключение договоров подряда-субподряда на выполнение работ;
- решение вопросов использования для нужд автомобильных дорог, местных источников
энергоресурсов, местных строительных материалов;
- разработка, утверждение и согласование проекта производства работ (ППР).
На мобилизационном этапе предусматривается выполнение следующих работ:
- обеспечение рабочих и ИТР средствами индивидуальной и коллективной защиты;
- организация медицинского обслуживания, обеспечение транспортными средствами для
перевозки рабочих и инженерно-технических работников (ИТР);
- заказ и приобретение специального строительного оборудования, оснастки и
приспособлений;
- издание приказа по подрядной организации о назначении ответственных лиц за
подготовку, проведение и завершение основных работ;
- оформление соответствующих разрешений на допуск к работе;
- уточнение мест размещения площадок для складирования материалов и оборудования,
укрупненной сборки и стоянки для техники;
- уточнение мест размещения площадок под штабные вагончики, служебные вагончики,
вагончики для обогрева рабочих и подъездных дорог к ним;
- организация работы транспортных подразделений;
- подготовка первичных средств пожаротушения;
- изыскание источников питьевой воды и определение схемы водоснабжения и
энергоснабжения строительной площадки;
- перебазировка механизмов и рабочих для выполнения подготовительных работ;
- организация связи на период работ.
До начала основных работ подрядчик должен выполнить следующие мероприятия:
- получить наряд-допуск на производство работ повышенной опасности;
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
5
Лист
- изучить рабочую документацию, ППР;
- подготовить площадки разгрузки и приема материально-технических ресурсов (МТР) и
места складирования;
- организовать работу служб по разгрузке и приемке МТР на площадке складирования.
На подготовительно-технологическом этапе выполняются следующие работы:
- обустройство временного строительного бытового городка;
-устройство открытых площадок для складирования строительных конструкций, деталей
и грунта;
- прием, перевозка, доставка на площадку временных бытовых помещений, материалов,
конструкций, изделий и оборудования в объеме, необходимом для выполнения работ;
- обеспечение строительной площадки противопожарным инвентарем;
- обеспечить освещение рабочих мест. Для освещения рабочих мест использовать
светильники переносные с прожектором;
- укомплектовать оборудование и материалы, согласно проекту.
До начала производства работ:
• строительная площадка должна быть ограждена;
• уборка места работ от мусора, снега, льда и воды;
• устройство временных зданий и сооружений (бытовой городок, складские здания);
• обеспечение строительной площадки противопожарным инвентарем.
Организация строительной площадки, участков работ и рабочих мест должна
производиться в точном соответствии со СНиП 12-03-2001 «Безопасность труда в
строительстве». Часть 1. Общие требования, СНиП 12-04-2002 «Безопасность труда в
строительстве». Часть 2., СП 48.13330.2019 «Организация строительства» и СП 73.13330-2016
«Внутренние санитарно-технические системы зданий».
Складирование других материалов, конструкций и изделий следует осуществлять
согласно требованиям стандартов и технических условий на них.
Производится инструктаж по выполнению строительно-монтажных работ;
Лицо, допущенное к строительно-монтажным работам, должно:
• Получить у технического заказчика копию разрешения на строительство объекта;
• Получить у технического заказчика документы, удостоверяющие отключение
коммуникаций;
• Издать приказ по организации, определяющей порядок производства работ, на
строительной площадке;
• Назначить ответственных за производство работ, противопожарную безопасность и
электробезопасность;
Соответствующие приказы должны издать привлеченные к выполнению работ
субподрядные организации.
По окончанию подготовительных работ можно приступать к основному этапу
строительства.
Технологию производства работ по системам смотри в технологических картах к
настоящему ППР.
3. ТЕХНИЧЕСКИЕ РЕШЕНИЯ.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
6
Лист
3.1. Общеобменная вентиляция.
Системы
приточно-вытяжной
общеобменной
вентиляции
предусмотрены
самостоятельными для помещений, расположенных в разных пожарных отсеках, а также с
учетом функционального назначения помещений, класса функциональной пожарной опасности,
категории по взрывопожарной и пожарной опасности, режима и одновременности работы.
Для жилых помещений предусмотрено устройство вытяжной и приточной вентиляции с
механическим побуждением. Приточные системы вентиляции осуществляют поквартирное
обслуживание. Приточное оборудование жилых помещений расположено на -1 этаже, за
исключением систем последних пожарных отсеков в высотной части зданий (на верхнем
техническом этаже). Вытяжное оборудование жилых помещений расположено на кровле
корпуса. Вытяжные системы вентиляции осуществляют поквартирное обслуживание, в
соответствии с функциональным назначением помещений, отдельными воздуховодами для
санузлов и ванных комнат, отдельными воздуховодами для кухонь (гостиных). На кровле
вытяжные системы одной зоны (ПО) из санузлов и кухонь объединяются и обслуживаются
одной установкой.
Поэтажные коридоры жилой части здания оборудованы приточно-вытяжной системой
вентиляции с рециркуляцией. В установке предусмотрен бактерицидный фильтр.
Предусматривается отключение системы общеобменной вентиляции и закрытие
нормально-открытых клапанов в пределах пожарного отсека.
3.2. Противодымная вентиляция.
предусматривается устройство систем противодымной
Проектом
вентиляции
следующих типов:
• вытяжная противодымная вентиляция коридоров и вестибюля;
• приточная противодымная вентиляция для возмещения объемов удаляемых продуктов
горения;
• приточная противодымная вентиляция лестничных клеток типа Н2;
• приточная противодымная вентиляция лифтовых шахт;
• приточная противодымная вентиляция лифтовых шахт с режимом «перевозка
пожарных подразделений»;
• приточная противодымная вентиляция зон безопасности МГН;
• приточная противодымная вентиляция тамбур-шлюзов при незадымляемых
лестничных клетках типа Н2.
Расходы на решетках систем противодымной вентиляции отрегулировать при пускомонтажных работах.
Управление исполнительными элементами оборудования противодымной вентиляции
осуществляется в автоматическом и дистанционном режимах.
Управляемое совместное действие систем осуществляется в зависимости от реальных
пожароопасных ситуаций, определяемых местом возникновения пожара в здании расположением горящего помещения на любом из его этажей. Заданная последовательность
действия систем обеспечивает опережающее включение вытяжной противодымной вентиляции
от 20 до 30 с относительно момента запуска приточной противодымной вентиляции. Во всех
вариантах выполняется отключение систем общеобменной вентиляции и кондиционирования.
Воздуховоды с установленным пределом огнестойкости применяются материалы группы
НГ, толщина листовой стали принимается не менее 0,8 мм. Сами воздуховоды приняты класса
герметичности «В». Для уплотнения разъёмных соединений воздуховодов следует использовать
негорючие материалы. Для теплоизоляции и огнезащиты воздуховодов предполагается
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
7
Лист
применение системы комплексной огнезащиты «ИГНИСВЕНТ» производства ООО
«ИЗОЛПРОЕКТ». При этом температурный режим монтажа предусматривается в условиях
минусовых температур ввиду открытости помещений (согласно регламента заводаизготовителя).
Элементы креплений (подвески) конструкций воздуховодов должны иметь пределы
огнестойкости не менее нормируемых для воздуховодов (по установленным числовым
значениям, но только по признаку потери несущей способности). Компенсаторы линейных
расширений установить на каждые 10 м воздуховода дымоудаления.
УКАЗАНИЕ ПО МОНТАЖУ.
К работам по монтажу оборудования приступать только после детального изучения
проектной документации, нормативных и руководящих документов, приведенных в
«Ведомости ссылочных и прилагаемых документов». Основными техническими требованиями,
выполнение которых обеспечивает необходимое качество монтажа оборудования систем
вентиляции и кондиционирование являются:
- выполнение монтажа в соответствии со СП 73.13330.2016;
- плотность соединений и прочность крепления элементов;
- исправность действия запорной и регулирующей арматуры.
Крепление воздуховодов следует выполнять в соответствии серии 5.904-1 вып.1 ч. 2 и
рекомендациями СП 73.13330.2016 (использовать виброгасящие элементы в конструкциях
подвесов и опор).
Воздуховоды, прокладываемые в подшивных потолках, вертикальных шахтах, зашивках
стен и скрываемые строительными конструкциями, должны быть проверены на герметичность
в соответствии с СП 73.13330.2016 и сданы по акту на освидетельствование скрытых работ до
закрытия их строительными конструкциями (Акты составляются на монтаж воздуховодов,
качество нанесенной изоляции на монтируемые воздуховоды и крепежные конструкции,
установку вентиляционного оборудования, клапанов и других элементов вентиляционной
системы, испытаний на герметичность).
После окончания монтажа систем вентиляции необходимо выполнить регулировку
систем, оформить паспорта на каждую систему и провести комплекс опробования систем в
соответствии со СП 73.13330.2016.
4. ПРОДОЛЖИТЕЛЬНОСТЬ СТРОИТЕЛЬСТВА. КАЛЕНДАРНЫЙ ГРАФИК.
ПОТРЕБНОСТИ СТРОИТЕЛЬСТВА В КАДРАХ.
Кадровый состав персонала ООО «Профклимат» для выполнения работ: 2 прораба. 1
инженер, 20 монтажников. Строительно-монтажные и пусконаладочные работы планируется
выполнить с декабря 2025 года по февраль 2027 года согласно утверждённому календарному
графику производства работ (прилагается).
5. ПОТРЕБНОСТЬ В ОСНОВНЫХ МАТЕРИАЛАХ, МЕХАНИЗМАХ,
ИНСТРУМЕНТАХ, ПРИСПОСОБЛЕНИЯХ.
В ведомости потребности в основных материалах, инструментах, приспособлениях
приведены максимальные потребности, которые обеспечивают выполнение всех строительномонтажных работ в расчетные сроки.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
8
Лист
Таблица 1 – Ведомость материалов, механизмов, инструмента и приспособлений
Наименование
Тип, марка, ГОСТ
Ед. изм.
Кол.
1
2
3
4
-
шт.
2
Штыковая
Совковая
шт.
шт.
шт.
10
10
Электросварочный аппарат для
сварки металлоконструкций
Лопата
Лопата
РС-10
Рулетка металлическая
Двухветвевой строп
2СК-5,0/5000 ГОСТ 25573-82
Кольцевой строп
СКК1-2,0/2500 ГОСТ 25573-82
V=0,35 м
Контейнер для мусора
Лестница приставная
Костюм мужской для защиты от
общих загрязнений и механических
воздействий
Сапоги кирзовые
Каска строительная
Очки защитные с прямой
вентиляцией
Рукавицы
Респиратор
Комплект знаков по технике
безопасности
Вышка «ТУРА»
ГОСТ 27575-87
шт.
шт.
шт.
шт.
шт.
1
1
1
1
2
30
ГОСТ 5394-89
ГОСТ 12.4.087-84
ГОСТ 12.4.011-89
(СТ СЭВ 1086-88)
ГОСТ 12.4.010-75*
«Лепесток» ГОСТ 12.4.02876*
шт.
шт.
шт.
30
30
шт.
30
ГОСТ 12.4.026-76*
Комп.
шт.
Комп
10
30
1
2
6. КОНТРОЛЬ КАЧЕСТВА РАБОТ.
Контроль и оценку качества работ при монтаже систем вентиляции выполняют в
соответствии с требованиями нормативных документов:
СП 48.13330.2019 (актуализированная редакция СНиП 12-01-2004) «Организация
строительного производства»;
СП 73.13330-2016 (актуализированная редакция СНиП 3.05.01-85) «Внутренние санитарнотехнические системы»;
СП 60.13330-2020 (актуализированная редакция СНиП 41-01-2003) «Отопление, вентиляция
и кондиционирование воздуха».
С целью обеспечения необходимого качества монтажа системы вентиляции монтажносборочные работы должны подвергаться контролю на всех стадиях их выполнения.
Производственный контроль подразделяется на входной, операционный (технологический),
инспекционный и приемочный. Контроль качества выполняемых работ должен осуществляться
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
9
Лист
специалистами или специальными службами, оснащенными техническими средствами,
обеспечивающими необходимую достоверность и полноту контроля, и возлагается на
руководителя производственного подразделения (прораба, мастера), выполняющего
вентиляционные работы.
Входной контроль проводится с целью выявления отклонений от требований проекта и
соответствующих стандартов у изделий вентиляционной системы. Входной контроль
осуществляется путем проверки внешним осмотром и замерами, а также контрольными
испытаниям в случаях сомнений в правильности характеристик или отсутствии необходимых
данных в сертификатах и паспортах заводов-изготовителей. Результаты входного контроля
оформляются Актом.
При входном контроле надлежит проверять соответствие поступающих на объект
монтажных материалов и изделий действующим стандартам, техническим условиям и другим
документам и требованиям. При отсутствии сертификатов качество изделий и материалов
должно быть подтверждено результатами лабораторных испытаний.
Количество изделий и материалов, подлежащих входному контролю, должно
соответствовать нормам, приведенным в технических условиях и стандартах.
Допускаемые отклонения наружных размеров поперечных сечений воздуховодов не
должны превышать величин, указанных в таблице 1.
Таблица 1
Диаметр, мм
Размеры сторон воздуховода
прямоугольного сечения, мм
Отклонение, мм
100-250
100-250
-3
315-500
300-500
-4
3.5.2. Овальность воздуховодов круглого сечения не должна превышать величин, указанных
в таблице 2.
Таблица 2
Наружный диаметр, мм
Овальность, мм
100-250
5
315-500
10
3.5.3. Неплоскостность стенок воздуховодов прямоугольного сечения не должна превышать
величин, указанных в таблице 3.
Таблица 3
Наружный размер стороны поперечного сечения
прямоугольного воздуховода, мм
Неплоскостность, мм
100-250
5
300-500
10
Торцы прямых участков воздуховодов должны быть перпендикулярны их осям или
смежным поверхностям. Отклонение от перпендикулярности торца не должно превышать 10
мм на 1000 мм длины стороны или диаметра поперечного сечения воздуховода.
Угловые размеры воздуховодов (отводов, узлов ответвлений, переходов и т. д.) должны
соответствовать требованиям монтажных проектов. При этом допустимое отклонение не
должно превышать ±1° 30’.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
10
Лист
Соединительные детали, предназначенные для монтажа воздуховодов на фланцах и
бесфланцевых соединениях (бандажных, реечных и др.), должны соответствовать требованиям
технической документации на тип соединения, утвержденной в установленном порядке.
Наружный диаметр и овальность воздуховодов (мм) измеряются:
• наружный диаметр воздуховода (
) круглого сечения путем замера длины наружной
окружности поперечного сечения
, перпендикулярного оси воздуховода. Размер
диаметра определяется по формуле
;
• овальность поперечного сечения воздуховодов круглого сечения - путем замера
наибольшего и наименьшего внутреннего диаметра с торцов воздуховодов во взаимноперпендикулярных направлениях.
Качество покрытий, швов, крепления соединительных изделий, крепежных деталей,
элементов жесткости и шин, внешний вид изделий, а также комплектность, маркировка и
упаковка проверяются визуально.
В комплект поставки воздуховодов должны входить изделия, указанные в монтажном
проекте (ведомостях, эскизах), за исключением обеспыливающих и регулирующих устройств циклонов, заслонок и клапанов (всех типов), шумоглушителей, изготовляемых по
соответствующим типовым чертежам и ТУ, и средства крепления.
В комплект воздуховодов, соединяемых на бесфланцевых соединениях, должны входить
бандажи, рейки и другие детали, предусмотренные технической документацией на эти виды
соединений, утвержденной в установленном порядке.
Каждый комплект воздуховодов должен сопровождаться монтажным проектом
(ведомости, эскизы, схемы) в одном экземпляре и накладной предприятия-изготовителя с
отметкой отдела технического контроля.
Изделия воздуховодов должны иметь маркировочные знаки, нанесенные на внутреннюю
или наружную поверхность на расстоянии 100-300 мм от торца изделия масляной краской,
отличающейся по цвету от основной краски.
7. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ТРУДА И ПОЖАРНОЙ БЕЗОПАСНОСТИ.
Общие требования.
Организация и выполнение работ должны осуществляться при соблюдении
законодательства Российской Федерации об охране труда.
При выполнении строительно-монтажных работ строго соблюдать требования СП 12136-2002 «Решения по охране труда и промышленной безопасности в ПОС и ППР», СП 12-1352003 Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда,
правил по охране труда в строительстве, утвержденные Министерством труда и социальной
защиты РФ, СНиП 12-03-2001 и СНиП 12-04-2002, а также Правил по охране труда при
строительстве, реконструкции и ремонте (утверждены приказом Министерства труда и
социальной защиты РФ от 11 декабря 2020 г. №883н), Правил по охране труда при погрузочноразгрузочных работах и размещении грузов (утверждены приказом Министерства труда и
социальной защиты РФ от 28 октября 2020 г. №753н), Правил по охране труда при
эксплуатации электроустановок (утверждены приказом Министерства труда и социальной
защиты РФ от 15 декабря 2020г. №903н), Правил по охране труда при работе с инструментом и
приспособлениями (утверждены приказом Министерства труда и социальной защиты РФ от 27
ноября 2020г. №835н), Правил по охране труда при работе на высоте (утверждены приказом
Министерства труда и социальной защиты РФ от 16 ноября 2020г. №782н), Правил по охране
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
11
Лист
труда при выполнении окрасочных работ (утверждены приказом Министерства труда и
социальной защиты РФ от 2 декабря 2020г. №849н).
Организация и выполнение работ в строительном производстве должны осуществляться
при соблюдении законодательства Российской Федерации об охране труда
далее законодательства), а также иных нормативных правовых актов, установленных Перечнем
видов нормативных правовых актов, утвержденных постановлением Правительства Российской
Федерации от 26 февраля 2022 года N 255 «О разработке, утверждении и изменении
нормативных правовых актов федеральных органов исполнительной власти, содержащих
государственные нормативные требования охраны труда»:
• строительные нормы и правила, своды правил по проектированию и строительству;
• государственные стандарты системы стандартов безопасности труда, утвержденные
Госстандартом России или Госстроем России;
• правила безопасности, правила устройства и безопасной эксплуатации, инструкции по
безопасности;
• СП 2.2.3670-20 "Санитарно-эпидемиологические требования к условиям труда"
• иные государственные санитарно-эпидемиологические правила и нормативы,
гигиенические нормативы, санитарные правила и нормы, утвержденные Минздравом
России.
Строительный контроль проводит ответственный представитель заказчика –
высококвалифицированный руководитель или специалист, прошедший профессиональную
подготовку в учебном центре. При проведении строительного контроля он должен
руководствоваться инструкциями для работников, выполняющих конкретные работы (см.
Правила по охране труда при строительстве, утв. Приказом министерства труда и социальной
защиты РФ от 11.12.2020г. №883Н) и в СП 12-135-2003.
Обеспечение технически исправного состояния строительных машин, инструмента,
технологической оснастки, средств коллективной защиты, работающих осуществляется
организациями, на балансе которых они находятся.
Организации, осуществляющие производство работ с применением машин, должны
обеспечить выполнение требований безопасности этих работ.
Генеральный подрядчик обязан при производственных территориях с участием
субподрядчиков:
• разработать совместно с ними график выполнения совмещенных работ, обеспечивающих
безопасные условия труда, обязательный для всех организаций и лиц на данной
территории;
• организаций мероприятий охраны труда и координацию действий субподрядчиков в части
выполнения мероприятий по безопасности труда согласно акту-допуску и графику
выполнения совмещенных работ.
• оценить вредные и опасные профессиональные риски:
Опасные– их действие может привести к
Вредные – могут привести к профессиональному
несчастному случаю, в том числе смертельному
заболеванию.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
12
Лист
Травмирующие края машин и оборудования,
падающие элементы технологических линий.
Движущиеся транспортные средства,
грузоподъемные машины и механизмы,
перемещаемые материалы.
Конвейерные ленты, захваты механизмом могут
привести к потере конечностей или к смерти.
Подвижные части вентилятора, не имеющие
сигнального ограждения и разметки, могут привести
к тяжелым травмам.
Работа на высоте, прямое или косвенное поражение
электрическим током.
Производственная пыль. Загазованность,
зашлакованность воздуха.
Сырость, влажность, неподвижный воздух,
сквозняки, горячие рабочие поверхности.
Низкотемпературный режим.
Жара на рабочем месте.
Шум.
Вибрация – общая или локальная.
Недостаточность световой среды
Психофизиологические производственные
факторы, физические перегрузки.
Работники, занятые работами в условиях действия опасных и (или) вредных
производственных факторов, должны проходить обязательные предварительные при
поступлении на работу и периодические медицинские осмотры в соответствии с
законодательством в порядке, установленном приказом Министерства здравоохранения и
социального развития Российской Федерации от 28.01.2021 № 29н «Об утверждении Порядка
проведения обязательных предварительных и периодических медицинских осмотров
работников, предусмотренных частью четвертой статьи 213 Трудового кодекса Российской
Федерации, перечня медицинских противопоказаний к осуществлению работ с вредными и (или)
опасными производственными факторами, а также работам, при выполнении которых
проводятся обязательные предварительные и периодические медицинские осмотры».
В соответствии с действующим законодательством обязанности по обеспечению
безопасных условий охраны труда в организации возлагаются на работодателя.
Работники организаций выполняют обязанности по охране труда, определяемые с
учетом специальности, квалификации и занимаемой должности в объеме должностных
инструкций, разработанных с учетом рекомендаций Минтруда России или инструкций по
охране труда.
В целях организации сотрудничества по охране труда работодателей и работников и (или)
их представителей на предприятиях, в учреждениях и организациях всех форм собственности
независимо от сферы хозяйственной деятельности и ведомственной принадлежности по
инициативе работодателя и (или) по инициативе работников либо их представительного органа
создаются комитеты (комиссии) по охране труда. В их состав на паритетной основе входят
представители работодателя и представители выборного органа
первичной профсоюзной организации или иного представительного органа работников в
соответствии со ст.224 ТК РФ и приказом Министерства труда и социальной защиты
Российской Федерации от 24 июня 2014 года № 412н «Об утверждении типового положения о
комитете (комиссии) по охране труда».
Работодатели обязаны перед допуском работников к участию в строительном
производстве обеспечить проведение подготовки по охране труда согласно «Порядка
обучения по охране труда и проверки знания требований охраны труда», утвержденного
Постановлением Правительства Российской Федерации от 24.12.2021 N 2464 (ред. От
12.06.2024 г.), а также специальное обучение и проверку знаний требований охран труда.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
13
Лист
К лицам, ответственным за безопасность строительства, в том числе к производителям
работ, предъявляются повышенные требования по квалификации.
Руководители и специалисты, контролирующие ход строительных работ, проходят
обучение в лицензируемых учебных центрах по 40-часовой программе, а также повышение
квалификации по программе «Охрана труда для работников организаций строительного
комплекса».
Работодатели обязаны в дальнейшем периодически в установленные сроки и в
установленном порядке проводить обучение и проверку знаний правил охраны и безопасности
труда. В организации должны быть созданы условия для изучения работниками правил и
инструкций по охране труда, требования которых распространяются на данный вид
производственной деятельности.
Комплект документов по охране и безопасности труда, издаваемых Госстроем России,
должен быть в каждом производственном подразделении организации и предоставляться
работникам для самоподготовки.
Для всех принимаемых на работу лиц, а также для работников, переводимых на другую
работу, работодатель (или уполномоченное им лицо) обязаны проводить инструктаж по охране
труда.
Вводный инструктаж по охране труда проводится по программе, разработанной на
основании законодательных и иных нормативных правовых актов Российской Федерации с
учетом специфики деятельности организации и утвержденной в установленном порядке
работодателем. Кроме вводного инструктажа по охране труда, проводится первичный
инструктаж на рабочем месте, повторный, внеплановый и целевой инструктажи.
Первичный инструктаж на рабочем месте, повторный, внеплановый и целевой
инструктажи проводит непосредственный руководитель (производитель) работ (мастер, прораб,
преподаватель и так далее), прошедший в установленном порядке обучение по охране труда и
проверку знаний требований охраны труда.
В соответствии с законодательством работодатель обязан организовать проведение
специальной оценки рабочих мест по условиям труда с привлечением экспертной организации.
В соответствии с законодательством на работах с вредными или опасными условиями
труда, а также на работах, связанных с загрязнением, работодатель обязан бесплатно
обеспечить выдачу сертифицированных индивидуальной защиты согласно действующим
Типовым отраслевым нормам бесплатной выдачи работникам спецодежды, спецобуви и других
средств индивидуальной защиты в порядке, предусмотренном «Правилами обеспечения
работников специальной одеждой, специальной обувью и другими средствами индивидуальной
защиты», утвержденными постановлением Минтруда России от 18.12.1998г.
Все лица, находящиеся на строительной площадке, обязаны носить и применять
средства индивидуальной защиты. Работники без защитных касок и других средств
индивидуальной защиты к выполнению работ не допускаются.
Допуск на производственную территорию посторонних лиц, а также работников в
нетрезвом состоянии или не занятых на работах на данной территории запрещается.
При разработке решений по охране труда (в т.ч. ППР) необходимо выявить зоны
действия опасных производственных факторов, связанных с технологией и условиями
производства работ и соответственно привести перечень мероприятий и проектных решений по
определению технических средств и методов работ, обеспечивающих выполнение нормативных
требований охраны труда (Правила по охране труда при строительстве, утв. Приказом
министерства труда и социальной защиты РФ от 11.12.2020г. №883Н).
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
14
Лист
С учетом их должностных инструкций или инструкций по охране труда в порядке,
определяемом Правительством Российской Федерации. Установление единых требований
проверки знаний лиц, ответственных за обеспечение безопасности труда, осуществляется
органами государственной власти Российской Федерации в соответствии с их полномочиями.
Опасность при строительно-монтажных работах представляют:
• движущиеся машины и механизмы;
• обрывы конструктивных элементов кранов, падающие с высоты предметы;
• котлованы, траншеи;
• работы на высоте.
К опасным зонам, где постоянно действуют опасные производственные факторы,
относят:
• участки территорий, прилежащих к строящемуся объекту;
• монтажный горизонт, над которыми производится монтаж конструкций;
• зоны вблизи неизолированных токоведущих частей электроустановок;
• участки территорий вблизи не ограждённых мест с перепадами по высоте на 1,8 м и более;
• места, над которыми происходит перемещение грузов грузоподъемными кранами;
• места перемещения машин и оборудования или их частей и рабочих органов;
• места пересечения автомобильных проездов с зоной работы крана.
Электробезопасность.
При организации выполнения работ на высоте следует обеспечить безопасность
работников в соответствии с требованиями «Правил по охране труда при эксплуатации
электроустановок», утвержденными приказом Министерства труда РФ от 15.12.2020 г. № 903н.
Для работ вблизи линий электропередачи, ближе 30 м от крайнего провода, оформляют
наряд-допуск. Строительная бригада работает только в присутствии ответственного за
безопасное производство работ. Если бригада работает в многосменном режиме, ответственный
назначается в каждой смене.
На строительной площадке должна обеспечиваться соблюдением правил устройства
электроустановок, межотраслевых правил охраны труда при эксплуатации электроустановок
потребителей, правил эксплуатации электроустановок потребителей, а также следующим:
• установкой светильников общего освещения напряжением 220В на высоте не менее 2,5 м
от уровня пола, земли, настила. При высоте подвески менее 2,5 м необходимо применять
светильники специальной конструкции с напряжением питания не выше 42В;
• питанием светильников напряжением 42В от понижающих трансформаторов;
• применением выключателей, рубильников и других коммутационных электрических
аппаратов на открытом воздухе в защищенном исполнении в соответствии с требованиями
ГОСТ 14254 Степени защиты, обеспечиваемые оболочками;
• применением штепсельных розеток на номинальные токи до 20А, используемых для
переносного электрооборудования и ручного инструмента с защитными устройствами
отключения (УЗО) с током срабатывания не более 30 А;
• места производства электросварочных работ (при отсутствии несгораемого защитного
настила) должны быть освобождены от сгораемых материалов в радиусе не менее 5 м, а от
взрывоопасных материалов и установок (в том числе газовых баллонов) - 10 м;
• металлические части электросварочного оборудования, не находящегося под напряжением,
а также свариваемые изделия и конструкции на все время сварки должны быть заземлены, а у
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
15
Лист
сварочного аппарата, кроме этого, необходимо соединить заземляющий болт с зажимом
вторичной обмотки, к которому подключается обратный провод;
• не допускается производство электросварочных работ во время дождя или снегопада при
отсутствии навесов над электросварочным оборудованием и рабочим местом сварщика.
Пожарная безопасность.
На строительной площадке должна обеспечиваться соблюдением требований правил
противопожарного режима в Российской Федерации, утвержденные Постановлением
Правительства от 16 сентября 2020 г. N 1479 «Об утверждении Правил противопожарного
режима в Российской Федерации», Федерального закона от 21.12.1994 № 69-ФЗ «О пожарной
безопасности», Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о
требованиях пожарной безопасности», а также следующим:
• назначить приказом лиц, ответственных за противопожарную безопасность на
строительном объекте;
• должен быть обеспечен свободный подъезд ко всем строящимся и эксплуатируемым
зданиям, к местам открытого хранения строительных материалов, конструкций и оборудования;
• не загромождать подъезды (выезды) к стройплощадке;
• запрещается разжигать костры на территории стройплощадки;
• необходимо иметь на стройплощадке работоспособный комплект первичных средств
пожаротушения. На территории строительства должны быть размещены щиты со следующим
минимальным набором пожарного оборудования (инвентаря), шт.: топоров – 2; ломов и лопат –
2; багров железных – 2; ведер, окрашенных в красный цвет – 2; огнетушителей – 2;
• стройка должна иметь средства связи для вызова пожарных машин.
Доступ к средствам связи на территории строительства должен быть обеспечен в любое
время суток;
• при въезде на строительную площадку устанавливается стенд пожарной защиты с
указанием строящихся, сносимых и вспомогательных зданий и сооружений, въездов,
подъездов, схем движения транспорта, местонахождения водоисточников, средств
пожаротушения (п. 17.3 СТО НОСТРОЙ 2.33.52-2011).
Оборудование, обслуживаемое противодымную и общеобменные системы вентиляции,
размещено в общей венткамере, с выполнением требований СП7.13130.2013 и СТУ.
Использование общего приемное устройство наружного воздуха (воздухозаборная шахта)
для приточных систем общеобменной и противодымной вентиляции, обслуживающих разные
пожарные отсеки с выполнением требований СП 7.13130.2013 и СТУ.
При пересечении воздуховодами общеобменной вентиляции противопожарных преград,
а также в местах присоединения их к вертикальному коллектору предусматривается установка
противопожарных клапанов с автоматическим, дистанционным и ручным управлением, или
воздушных затворов.
В местах прохода воздуховодов через стены, перегородки и перекрытия здания (в том
числе и шахт) уплотняются негорючими материалами, обеспечивая нормируемый предел
огнестойкости пересекаемого ограждения.
Вертикальные коллекторы и транзитные воздуховоды прокладываются в огнестойких
шахтах с нормируемым пределом огнестойкости:
• EI30, EI 45 (для транзитных воздуховодов в обслуживаемом пожарном отсеке в
зависимости от назначения помещения).
• EI150 для транзитов и воздуховодов за пределами обслуживаемого пожарного отсека.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
16
Лист
При производстве сварочных работ
При организации выполнения сварочных работ следует обеспечить безопасности
работников в соответствии с требованиями «Правил по охране труда при выполнении
электросварочных и газосварочных работ», утвержденными приказом Министерства труда РФ
от 11.12.2020 г. № 884н.
В целях предотвращения воздействия на работников опасных и вредных
производственных факторов связанных с производством сварочных работ проектом
предусматривается:
• места производства электросварочных и газопламенных работ на данном, а также на
нижерасположенных ярусах (при отсутствии несгораемого защитного настила или
настила, защищенного несгораемым материалом) - освободить от сгораемых материалов в
радиусе не менее 5 м, а от взрывоопасных материалов и оборудования (газогенераторов,
газовых баллонов и т.п.) - не менее 10 м;
• крепление газопроводящих рукавов на ниппелях горелок, резаков и редукторов, а также в
местах соединения рукавов осуществлять стяжными хомутами;
• для дуговой сварки применять изолированные гибкие кабели, рассчитанные на надежную
работу при максимальных электрических нагрузках с учетом продолжительности цикла
сварки;
• соединение сварочных кабелей производить опрессовкой, сваркой или пайкой с
последующей изоляцией мест соединений;
• подключение кабелей к сварочному оборудованию осуществлять при помощи
опрессованных или припаянных кабельных наконечников; - расстояние от сварочных
проводов до горячих трубопроводов и баллонов с кислородом должно быть не менее 0,5 м,
а с горючими газами – не менее 1 м.
• рабочие места сварщиков в помещении при сварке открытой дугой отделить от смежных
рабочих мест и проходов несгораемыми экранами (ширмами, щитами) высотой не менее
1,8 м.
• при сварке на открытом воздухе выставить ограждения в случае одновременной работы
нескольких сварщиков вблизи друг от друга и на участках интенсивного движения людей;
• запретить сварочные работы на открытом воздухе во время дождя, снегопада;
• места производства сварочных работ обеспечить средствами пожаротушения;
• в случаях выполнения сварочных работ с применением сжиженных газов (пропана, бутана,
аргона) и углекислоты обеспечить вытяжную вентиляцию с отсосом снизу;
• при производстве сварочных работ в плохо проветриваемых помещениях малого объема и
т.п. применять средства индивидуальной защиты глаз и органов дыхания;
• сварочный трансформатор, ацетиленовым генератор, баллоны с сжиженным или сжатым
газом размещать вне емкостей, в которых производится сварка.
• Для исключения попадания раскаленных частиц металла в смежные помещения, соседние
этажи и другие помещения все смотровые, технологические и другие люки (лючки),
вентиляционные, монтажные и другие проемы (отверстия) в перекрытиях, стенах и
перегородках помещений, где проводятся огневые работы, закрываются негорючими
материалами.
• Место проведения огневых работ очищается от горючих веществ и материалов в радиусе
очистки территории от горючих материалов согласно приложению № 5 «Правил
противопожарного режима в Российской Федерации», утвержденных Постановлением
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
17
Лист
Правительства Российской Федерации от 16 сентября 2020 года № 1479 «Об утверждении
правил противопожарного режима в Российской Федерации».
• Находящиеся в радиусе зоны очистки территории строительные конструкции, настилы
полов, отделка и облицовка, а также изоляция и части оборудования, выполненные из
горючих материалов, должны быть защищены от попадания на них искр металлическим
экраном, асбестовым полотном или другими негорючими материалами и при
необходимости политы водой.
• Место для проведения сварочных и резательных работ на объектах, в конструкциях
которых использованы горючие материалы, ограждается сплошной перегородкой из
негорючего материала. При этом высота перегородки должна быть не менее 1,8 метра, а
зазор между перегородкой и полом - не более 5 сантиметров. Для предотвращения разлета
раскаленных частиц указанный зазор должен быть огражден сеткой из негорючего
материала с размером ячеек не более 1 x 1 миллиметр.
• Не разрешается вскрывать люки и крышки технологического оборудования, выгружать,
перегружать и сливать продукты, загружать их через открытые люки, а также выполнять
другие операции, которые могут привести к возникновению пожаров и взрывов из-за
загазованности и запыленности мест, в которых проводятся огневые работы.
Работа с электрифицированным инструментом.
При организации выполнения работ с электрифицированным инструментом следует
обеспечить безопасности работников в соответствии с требованиями «Правил по охране труда
при работе с инструментом и приспособлениями», утвержденными приказом Министерства
труда РФ от 27.11.2020 г. № 835н.
К работе с электрифицированным инструментом допускаются лица не моложе 18 лет,
прошедшие специальное обучение, сдавшие соответствующий экзамен и имеющие запись об
этом в удостоверении по ТБ. В любых помещениях и вне помещений при электромонтажных
работах рекомендуется применять электроинструменты:
• с двойной или усилений изоляцией, за исключением особо опасных условий работ; с
питанием от электросети на напряжение 12 или 42 В;
• с питанием через разделительный трансформатор;
• с питанием через устройство защитного отключения.
Электроинструмент, имеющий корпус с двойной изоляцией или питаемый через
разделительный трансформатор, а также вторичную обмотку разделительного трансформатора
заземлять запрещается. Корпус разделительного трансформатора должен быть занулен.
Работать с электроинструментом, имеющим двойную или усиленную изоляцию, или
питающимся через разделительный трансформатор, разрешается только при наличии защитных
средств и мер. В помещениях с повышенной опасностью, а также вне помещений напряжение
питающей сети для электрифицированного инструмента должно быть не выше 42 В. Система
стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
должно быть не выше 12 В. В помещениях при отсутствии условий повышенной опасности
поражения людей электрическим током допускается применять электроинструмент 01 и I
классов по ГОСТу 12.2.007.0-75 Система стандартов безопасности труда. Изделия
электротехнические. Общие требования безопасности на напряжение до 220 В при соблюдении
следующих мер предосторожности: работать в резиновых диэлектрических перчатках,
диэлектрических калошах или стоя на диэлектрическом коврике. Корпуса электроинструментов,
относящихся к 01 или I классу, должны быть заземлены, если они включаются в сеть
напряжением выше 42 В. При использовании электроинструмента, относящегося к I классу,
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
18
Лист
штепсельная розетка снабжается специальным контактом для присоединения заземляющего
проводника.
При работе с электрифицированным инструментом любого класса запрещается:
• подключать инструмент к РУ или сети, если отсутствует безопасное штепсельное
соединение;
• переносить электроинструмент за питающий кабель;
• производить ремонт электроинструмента самому работающему (неисправный
электрифицированный инструмент немедленно сдать в ТРП или кладовую для ремонта);
• производить замену режущего инструмента до полной остановки электродвигателя;
• при перерывах в работе или прекращении подачи электроэнергии оставлять инструмент не
отключенным от сети;
• работать с приставных лестниц;
• передавать подключенный к сети электроинструмент, хотя бы на время, другим лицам;
• производить ремонт кабеля и штепсельных соединений, если электроинструмент
подключен к сети;
• удалять руками стружку или опилки от инструмента до полной остановки двигателя.
Перед выдачей электроинструмента, относящегося к любому классу по ГОСТ 12.2.007.0-75
Система стандартов безопасности труда. Изделия электротехнические. Общие требования
безопасности, и перед началом работы должны быть проверены:
• состояние питающего провода (целость резиновой изоляции, отсутствие излома
токоведущих жил);
• затяжка винтов, крепящих узлы и детали электроинструмента;
• исправность работы выключателя;
• исправность редуктора (легко проворачивается от руки проверяющего при отключенном
от сети электродвигателе);
• исправность заземления;
• исправность конструкции вилки;
В особо опасных помещениях (наличие сырости, химически активной среды и т.п.) и при
неблагоприятных погодных условиях вне помещений напряжение сети, питающей
электроинструмент III класса, по ГОСТ 12.2.007.0- - состояние щеток и коллектора.
Периодический осмотр и проверка мегомметром состояния изоляции электроинструмента и
питающего провода должны проводиться ежемесячно с записью в журнале периодических
осмотров и проверок электрифицированного инструмента. Запрещается выдавать для работы
электрифицированный инструмент, имеющий хотя бы незначительный дефект. Заземляющие
проводники для переносных электроинструментов должны быть заключены в общую оболочку
с токоведущими проводниками и иметь одинаковое с ними сечение, но не менее 1,5 мм2.
Контроль за сохранностью и исправностью электроинструмента и переносными
электрическими светильниками должен осуществляться лицом, специально назначенным
приказом руководителя организации или предприятия.
Производство работ на высоте.
Работа исполнителя работ на высоте и производство работ на высоте.
Производство работ на высоте необходимо выполнять в соответствии с требованиями
приказа 16 ноября 2020г №782н «Об утверждении правил по охране труда при работе на
высоте».
К работе на высоте допускаются лица, достигшие возраста 18 (восемнадцати) лет.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
19
Лист
Работники, выполняющие работы на высоте, должны иметь квалификацию,
соответствующую характеру выполняемых работ. Уровень квалификации подтверждается
документом о профессиональном образовании (обучении) и квалификации.
Работники, допускаемые к непосредственному выполнению работ на высоте,
выполняемых с оформлением наряда-допуска, делятся на следующие группы по безопасности
работ на высоте:
1 группа - работники, допускаемые к работам в составе бригады или под
непосредственным контролем работника, назначенного приказом работодателя;
2 группа - бригадиры, мастера, руководители стажировки, а также работники,
назначаемые по наряду-допуску ответственными исполнителями (производителями) работ на
высоте и работники, допускаемые к работам в составе бригады из числа
высококвалифицированных рабочих и специалистов;
К работникам 3 группы по безопасности работ на высоте относятся:
а) работники, назначаемые работодателем ответственными за организацию и безопасное
проведение работ на высоте, в том числе выполняемых с оформлением наряда-допуска;
б) ответственные за составление плана мероприятий по эвакуации и спасению
работников при возникновении аварийной ситуации и при проведении спасательных работ;
в) работники, проводящие обслуживание и периодический осмотр средств
индивидуальной защиты (СИЗ);
г) работники, выдающие наряды-допуски;
д) ответственные руководители работ на высоте, выполняемых с оформлением нарядадопуска;
е) должностные лица, в полномочия которых входит утверждение плана производства
работ на высоте и/или технологических карт на производство работ на высоте;
ж) специалисты, проводящие обучение работам на высоте,
з) члены экзаменационных комиссий работодателей и организаций, проводящих
обучение безопасным методам и приемам выполнения работ на высоте.
Работники, относящиеся к 3 группе по безопасности работ на высоте, также могут быть
допущены к непосредственному выполнению работ, при условии подтверждения квалификации
и получения удостоверений на соответствующую группу.
Работодатель обязан организовать до начала проведения работы на высоте обучение
безопасным методам и приемам выполнения работ на высоте работников:
а) допускаемых к работам на высоте впервые;
б) переводимых с других работ, если указанные работники ранее не проходили
соответствующего обучения;
в) имеющих перерыв в работе на высоте более одного года.
Работники, выполняющие работы на высоте, должные знать и уметь применять
безопасные методы и приемы выполнения работ на высоте, а также обладать
соответствующими практическими навыками.
Обучение работников безопасным методам и приемам выполнения работ на высоте (в
том числе практическим навыкам применения соответствующих СИЗ, их осмотра до и после
использования) в заочной форме, а также исключительно с использованием электронного
обучения, проведение практических занятий по освоению безопасных методов и приемов
выполнения работ на высоте, а также прохождения стажировки в режиме самоподготовки
работником не допускается.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
20
Лист
Работники, впервые допускаемые к работам на высоте, в том числе, выполняющие
работы на высоте с применением средств подмащивания, а также на площадках с защитными
ограждениями высотой 1,1 м и более должны:
а) знать инструкции по охране труда при проведении работ на высоте;
б) знать общие сведения о технологическом процессе и оборудовании на данном
рабочем месте, производственном участке, в цехе;
в) знать производственные инструкции;
г) знать условия труда на рабочем месте;
д) знать обстоятельства и характерные причины несчастных случаев, аварий, пожаров,
происшедших на высоте в организациях (на предприятиях), случаи производственных травм,
полученных при работах на высоте; обязанностями и действиями при аварии, пожаре; способы
применения имеющихся на участке средств тушения пожара, противоаварийной защиты и
сигнализации, места их расположения, схемами и маршрутами эвакуации в аварийной ситуации;
е) знать основные опасные и вредные производственные факторы, характерные для
работы на высоте;
ж) знать зоны повышенной опасности, машины, механизмы, приборы, средства,
обеспечивающие безопасность работы оборудования (предохранительные, тормозные
устройства и ограждения, системы блокировки и сигнализации, знаки безопасности);
з) знать и уметь применять безопасные методы и приемы выполнения работ на высоте.
Работники, впервые допускаемые к работам на высоте, должны обладать практическими
навыками применения оборудования, приборов, механизмов (проверка исправности
оборудования, пусковых приборов, инструмента и приспособлений, блокировок, заземления и
других средств защиты) и оказания первой помощи пострадавшим, практическими навыками
применения соответствующих СИЗ, их осмотром до и после использования.
Работники 1 группы по безопасности работ на высоте (работники, допускаемые к
работам в составе бригады или под непосредственным контролем работника, назначенного
приказом работодателя) дополнительно должны:
а) знать методы и средства предупреждения несчастных случаев и профессиональных
заболеваний;
б) знать и уметь применять основы техники эвакуации и спасения;
в) обладать практическими навыками оказания первой помощи пострадавшему.
Работники 2 группы по безопасности работ на высоте (мастера, бригадиры,
руководители стажировки, а также работники, назначаемые по наряду-допуску на производство
работ на высоте ответственными исполнителями (производителями) работ на высоте) в
дополнение к требованиям, предъявляемым к работникам 1 группы по безопасности работ на
высоте, должны быть ознакомлены с:
а) требованиями норм, правил, стандартов и регламентов по охране труда и безопасности
работ; порядком расследования и оформления несчастных случаев и профессиональных
заболеваний;
б) правилами и требованиями пользования, применения, эксплуатации, выдачи, ухода,
хранения, осмотра, испытаний, браковки и сертификации средств защиты;
в) организацией и содержанием рабочих мест; средствами коллективной защиты,
ограждениями, знаками безопасности.
Работники 2 группы по безопасности работ на высоте должны иметь опыт работы на
высоте более 1 года, уметь осуществлять непосредственное руководство работами,
осуществлять надзор за членами бригады, проводить спасательные мероприятия,
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
21
Лист
организовывать безопасную транспортировку пострадавшего, а также обладать практическими
навыками оказания первой помощи пострадавшему.
Работники 3 группы по безопасности работ на высоте в дополнение к требованиям по
знаниям, предъявляемым к работникам 2 группы по безопасности работ на высоте, должны:
а) обладать полным представлением о рисках падения и уметь проводить осмотр
рабочего места;
б) знать соответствующие работам правила, требования по охране труда;
в) знать мероприятия, обеспечивающие безопасность работ;
г) уметь организовывать безопасное проведение работ, разработку плана производства
работ; оформлять наряды-допуски, осуществлять надзор за членами бригады;
д) уметь четко обозначать и излагать требования о мерах безопасности при проведении
целевого инструктажа работников;
е) уметь обучать персонал безопасным методам и приемам выполнения работ,
практическим приемам оказания первой помощи;
ж) обладать знаниями по проведению инспекции СИЗ.
Требования, предъявляемые к преподавателям и работникам 3 группы по безопасности
работ на высоте: старше 21 года, опыт выполнения работ на высоте более 2-х лет.
Необходимость периодического обучения работников, выполняющих работы на высоте с
применением средств подмащивания, а также на площадках и рабочих местах с защитными
ограждениями высотой 1,1 м и более, устанавливается работодателем.
Периодическое обучение работников 1 и 2 групп безопасным методам и приемам
выполнения работ на высоте осуществляется не реже 1 раза в 3 года.
Периодическое обучение работников 3 группы безопасным методам и приемам
выполнения работ на высоте осуществляется не реже 1 раза в 5 лет.
Обучение безопасным методам и приемам выполнения работ на высоте завершается
экзаменом.
Экзамен проводится экзаменационными комиссиями, создаваемыми приказом
руководителя организации, проводящей обучение безопасным методам и приемам выполнения
работ на высоте. Состав экзаменационных комиссий для приема экзамена у работников,
допускаемых к проведению работ на высоте, выполняемых с оформлением наряда-допуска,
формируется из работников 3 группы.
Работникам, успешно сдавшим экзамен по результатам проведения обучения
безопасным методам и приемам выполнения работ на высоте, выдается удостоверение
установленного образца.
Работникам 1, 2 и 3 групп, успешно сдавшим экзамен по результатам проведения
обучения и отработке практических умений применения безопасных методов и приемов
выполнения работ на высоте, выдается удостоверение о допуске к соответствующим работам на
высоте.
Работникам, выполняющим работы на высоте с применением средств подмащивания, на
площадках с защитными ограждениями высотой 1,1 м и более, а также работы без применения
средств подмащивания, выполняемые на высоте 5 м и более, работы, выполняемые на
расстоянии менее 2 м от неограждённых перепадов по высоте более 5 м на площадках при
отсутствии защитных ограждений либо при высоте защитных ограждений, составляющей менее
1,1 м, удостоверение, может не выдаваться.
Работникам, выполняющим работы на высоте с применением систем канатного доступа,
дополнительно выдается личная книжка учета работ на высоте.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
22
Лист
Личная книжка учета работ на высоте удостоверяет количество отработанных часов при
работе на высоте; время, потраченное на подготовку оборудования и средств защиты,
обследование и испытание оборудования, обследование и подготовку рабочего места; сведения
о максимальной высоте, на которой проводилась работа и наименование высотного объекта.
Работникам, выполняющим работы на высоте, в том числе с применением средств
подмащивания, а также на площадках с защитными ограждениями высотой 1,1 м и более, а
также работникам 1 и 2 групп, при успешном окончании обучения безопасным методам и
приемам выполнения работ на высоте и получении удостоверения работодатель до начала
проведения ими работ на высоте обеспечивает проведение стажировки.
Целью стажировки является закрепление полученных при обучении теоретических
знаний и практических умений, необходимых для безопасного выполнения работ, а также
освоение и выработка непосредственно на рабочем месте практических навыков, безопасных
методов и приемов выполнения работ. Содержание стажировки устанавливается работодателем.
Прохождение работником стажировки отражается работодателем в локальных
документах предприятия, определенных Системой управления охраной труда (СУОТ).
Необходимость стажировки для отдельных категорий работников 3 группы, а также ее
продолжительность, содержание и назначение руководителя стажировки определяет
работодатель в рамках СУОТ.
Продолжительность стажировки устанавливается работодателем, исходя из ее
содержания, и составляет не менее двух рабочих дней (смен).
Руководитель стажировки для работников, выполняющих работы на высоте с
применением средств подмащивания, а также на площадках с защитными ограждениями
высотой 1,1 м и более, назначается работодателем из числа бригадиров, мастеров, инструкторов,
квалифицированных рабочих, имеющих практический опыт работы на высоте не менее 1 года.
Руководитель стажировки для работников 1 и 2 группы назначается работодателем из
числа бригадиров, мастеров, инструкторов, квалифицированных рабочих, имеющих
практический опыт работы на высоте при наличии у него 2 группы не менее 1 года.
К одному руководителю стажировки не может быть прикреплено более двух работников
одновременно.
Периодическая проверка знаний безопасных методов и приемов выполнения работ на
высоте у работников, выполняющих работы на высоте с применением средств подмащивания, а
также на площадках с защитными ограждениями высотой 1,1 м и более, а также у работников 1
и 2 группы проводится без обучения не реже 1 раза в год. Данная проверка знаний безопасных
методов и приемов выполнения работ на высоте может проводиться комиссией, создаваемой
работодателем, из числа работников, имеющих опыт соответствующих работ на высоте.
Необходимость периодической проверки знаний безопасных методов и приемов для
каждой категории работников 3 группы, а также ее периодичность определяет работодатель.
Действия при аварийных ситуациях
Перед началом работ на объекте состав рабочих должен быть проинструктирован о
действиях в чрезвычайных ситуациях.
Ежедневно перед началом работ производитель работ должен инструктировать рабочих
о порядке безопасного производства работ и о каких-либо изменениях, обратив особое
внимание на действия при возникновении аварийных и чрезвычайных ситуаций.
На объекте должна быть аптечка, находящаяся у руководителя работ. В аптечке
обязательно наличие перевязочного материала, кровоостанавливающего жгута, шин, средств от
химических и тепловых ожогов кожи и глаз, бактерицидные средства и другие препараты.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
23
Лист
Ответственный за действия при чрезвычайных ситуациях – прораб монтажной
организации (ответственный производитель работ).
При возникновении несчастных случаев на производстве необходимо:
- сообщить непосредственному руководителю;
- вызвать скорую помощь по телефонам 03, 103, 112;
- по мере возможности оказать первую медицинскую помощь.
Необходимые действия при появлении запаха или дыма:
- сообщить работающим;
- сообщить непосредственному руководителю;
- немедленно покинуть место загазованности, двигаясь в сторону перпендикулярную
направлению ветра.
Необходимые действия при пожаре:
- в случае возникновения пожара немедленно отключить электрооборудование;
- сообщить о пожаре всем работающим;
- сообщить о пожаре в пожарную часть по телефонам 01, 101, 112;
- сообщить непосредственному руководителю;
- приступить к тушению пожара собственными силами.
Таблица 8.2 - Телефоны экстренных служб
№ п/п
Служба
Телефон
1
Единый номер вызова экстренных служб
112
2
Пожарная охрана
101
3
Полиция
102
4
Скорая медицинская помощь
103
5
Служба газа
104
8. ПРИРОДООХРАННЫЕ МЕРОПРИЯТИЯ.
В период строительства объекта, предусмотренного проектом, воздействию подвергаются
следующие компоненты окружающей среды:
- приземный слой атмосферы;
- земляные ресурсы и геологическая среда;
- водные ресурсы;
- животный и растительный мир.
Характер воздействия:
- в период строительства – временный.
Приземный слой атмосферы.
Реализация строительства объекта приведет к возникновению определенного
негативного воздействия на состояние воздушного бассейна рассматриваемого района.
Воздействие на атмосферный воздух при проведении строительных работ носит
временный характер и зависит от продолжительности проведения строительных работ.
Основными процессами, приводящими к загрязнению атмосферного воздуха в период
строительства, являются:
- сварочные работы;
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
24
Лист
- гидроизоляционные и покрасочные работы.
Нанесение лакокрасочных материалов на поверхность сопровождается выделением в
атмосферу ацетона, бутилацетата, ксилола и уайт-спирита.
На строительной площадке запрещается сжигание мусора, приготовление горячих
битумных и иных мастик с использованием открытого огня.
Охрана окружающей среды в зоне размещения строительной площадки осуществляется
в соответствии в соответствии с подразделом 34 СанПиН 2.2.3.1384-03. Гигиенические
требования к организации строительного производства и строительных работ.
При проведении строительных работ следует предусматривать максимальное
применение малоотходной и безотходной технологии с целью охраны атмосферного воздуха,
земель, лесов, вод и других объектов окружающей природной среды.
Сбор и удаление отходов, содержащих токсические вещества, следует осуществлять в
закрытые контейнеры или плотные мешки, исключая ручную погрузку. Сточные воды следует
собирать в накопительные емкости с исключением фильтрации в подземные горизонты.
Захоронение неутилизируемых отходов, содержащих токсические вещества, необходимо
производить в соответствии с законодательством Российской Федерации.
Не допускается сжигание на строительной площадке строительных отходов.
Подземные воды, откачиваемые при строительстве, допускается использовать в
технологических циклах шахтного строительства с замкнутой схемой водоснабжения, а также
для удовлетворения культурных и хозяйственно-бытовых нужд на строительной площадке и
прилегающей к ней территории в соответствии с действующими нормативными документами.
При
этом они должны подвергаться очистке, нейтрализации, деминерализации (при необходимости),
обеззараживанию.
Хозяйственно-бытовые стоки со строительной площадки в условиях города
подключаются в систему городской канализации, либо устанавливаются герметичные ёмкости,
а в условиях сельской местности используются для орошения сельскохозяйственных земель
при наличии санитарно-эпидемиологического заключения.
Бытовой мусор и нечистоты следует регулярно удалять с территории строительной
площадки в установленном порядке и в соответствии с требованиями действующих санитарных
норм.
Площадка строительства не попадает в границы водоохранной зоны. В границы
прибрежной защитной полосы площадка строительства не попадает.
9. НОРМАТИВНО-ТЕХНИЧЕСКАЯ (ССЫЛОЧНАЯ) ЛИТЕРАТУРА.
1. Постановление правительства РФ № 87 от 16 февраля 2008 г. «О составе разделов
проектной документации и требованиях к их содержанию».
2. МДС 12-81.2007 «Методические рекомендации по разработке и оформлению проекта
организации строительства и проекта производства работ».
3. СП 48.13330.2019 «Организация строительства». Актуализированная редакция СНиП
12-01-2004.
4. СП 73.13330.2016 "Внутренние санитарно-технические системы зданий".
5. СП7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной
безопасности".
6. СП 49.13330.2010 (СНиП 12-03-2001) «Безопасность труда в строительстве», Часть 1
Общие требования.
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
25
Лист
7. СНиП 12-04-2002 «Безопасность труда в строительстве», Часть 2 Строительное
производство.
8. СП 6.13130.2021 "Системы противопожарной защиты. Электрооборудование.
Системы противопожарной безопасности”.
9. СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и
выходы».
10. СП 8.13130.2020 «Системы противопожарной защиты. Источники наружного
противопожарного водоснабжения. Требования пожарной безопасности».
11. СП 60.13330.2016 «СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование
воздуха»;
12. СП 54.13330.2016 «Здания жилые многоквартирные»,
13. СП 61.13330.2012 «СНиП 41-103-2003 «Тепловая изоляция оборудования и
трубопроводов»;
14. СП 68.13330.2017 Приемка в эксплуатацию законченных строительством объектов,
15. ФНП Правила промышленной безопасности опасных производственных объектов, на
которых используется оборудование, работающее под избыточным давлением,
16. ТР ТС 032/2013 О безопасности оборудования, работающего под избыточным
давлением.
17. «Правила противопожарного режима в Российской Федерации».
ППР- ПТ-08/2022-23-Р-ОВ
Изм.
Лист
№ докум.
Подпись
Дата
26
Лист
ДОГОВОР ПОДРЯДА № ГУ-25-1493
г. Москва
18.11.2025 г.
Общество с ограниченной ответственностью «Специализированный застройщик «ГУДСИТИ», именуемое в дальнейшем «Застройщик», в лице Генерального директора Кузнецова
Александра Константиновича, действующего на основании Устава, и
Общество с ограниченной возможностью «Высота ИНЖИНИРИНГ», именуемое в
дальнейшем «Технического заказчик», в лице Генерального директора Александровского Юрия
Юрьевича, действующего на основании Устава, с одной стороны,
Общество с ограниченной возможностью «ПРОФ КЛИМАТ», именуемое в дальнейшем
«Подрядчик», в лице Генерального директора Фонина Сергея Юрьевича, действующего на
основании Устава, с другой стороны, вместе именуемые «Стороны», заключили настоящий
договор (далее – «Договор») о нижеследующем:
1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Для целей настоящего Договора применяются следующие основные термины и их
определения:
1.1 Акт приема-передачи выполнения полного комплекса работ – Форма акта,
предъявляемого Подрядчиком по окончанию выполнения полного комплекса работ,
предусмотренных Договором, являющийся основанием для окончательной оплаты всех
выполненных Подрядчиком работ в соответствии с Договором (Приложение № 17 ).
1.2 Информационная система «Техзор» - программное обеспечение (программа для
ЭВМ), предназначенное для автоматизации процесса экспертно-проверочных мероприятий,
проводимых специалистами технического надзора в ходе осуществления ими контрольнонадзорной деятельности за строительством Объекта, а также для информационного
взаимодействия в едином сквозном процессе Застройщика, Техническа заказчика,
Подрядчика/ов, Субподрядчиков по вопросам строительства Объекта, фиксирования и
своевременного устранения нарушений, выявленных в ходе выполнения строительномонтажных работ на Объекте. Программа Техзор размещена по адресу – tehzor.ru.
1.3 Акт о приемке выполненных работ (Форма № КС - 2), Справка о стоимости
выполненных работ и затрат (Форма № КС-3) – отчетные документы, оформленные
Подрядчиком, проверенные, подписанные Застройщиком и Техническим заказчиком,
подтверждающие выполнение работ Подрядчика за отчетный период. Формы № КС-2 и № КС-3
составляются на основании выполненных в соответствии с утвержденным проектом фактических
объемов Работ за отчетный период. Акт (Форма КС-2) не является актом предварительной
приемки результата отдельного вида, части либо этапа Работ, подписание Застройщиком и
Техническим заказчиком Акта (Форма КС-2) не влечет перехода к Застройщику рисков
случайной гибели и случайного повреждения результата принятых Работ. Формы Акта о приемке
выполненных работ (Форма № КС - 2) и Справки о стоимости выполненных работ и затрат
(Форма №КС-3) предусмотрены Приложением № 5 и Приложением № 6 к Договору.
1.4 Временные здания и сооружения - все временные здания и сооружения любого
типа, необходимые для выполнения и завершения работ, обозначенные на Стройгенплане и
возводимые силами Подрядчика/ов и/или силами Застройщика являются собственностью
соответственно Подрядчика/ов и/или Застройщика и после завершения работ разбираются и
вывозятся собственником за свой счет.
1.5 Гарантийный срок - срок с момента получения разрешения на ввод Объекта в
эксплуатацию, в течение которого Подрядчик устраняет в соответствии с условиями Договора
1
19.15 Приложение № 15 – Требования по безопасности строительства, культуре
производства и охране труда, ответственность за нарушение.
19.16 Приложение № 16 – Перечень отраслевых стандартов.
работ.
19.17 Приложение № 17 – Форма Акта приема-передачи выполнения полного комплекса
19.18 Приложение № 18 – Регламент по предоставлению исполнительной документации.
19.19 Приложение № 19 – Форма Акта передачи мест производства работ.
19.20 Приложение № 20 – Форма Акта комиссионного осмотра.
19.21 Приложение № 21 – Форма Согласия на обработку персональных данных.
20.
АДРЕСА И ПЛАТЕЖНЫЕ РЕКВИЗИТЫ СТОРОН
Застройщик:
ООО «Специализированный застройщик
«ГУД-СИТИ»
Подрядчик:
ООО «Проф Климат»
Юридический адрес: 123007, г. Москва,
3-й Хорошевский проезд, дом №3А, этаж 1,
помещение XII, комната 1.
ИНН 7714429768 КПП 771401001
ОГРН 1187746707191
ОКПО 32071094
р/с 40702810438000266633
в ПАО СБЕРБАНК
к/с 30101810400000000225
БИК 044525225
Юридический адрес: 125476 г. Москва,
ул. Василия Петушкова, д. 8, эт. 2, пом. 225.
ИНН 7733839223 КПП 773301001
ОГРН 1137746331249
р/с 40702810938170021198
в Московском банке Сбербанка России ПАО
к/с 30101810400000000225
БИК 044525225
От имени Застройщика:
Генеральный директор
От имени Подрядчика:
Генеральный директор
_________________ /С.Ю. Фонин/
М.П.
___________________/А.К. Кузнецов/
М.П.
Технический заказчик:
ООО «Высота ИНЖИНИРИНГ»
Юридический адрес: 119270, город Москва,
улица Лужники, дом 24, строение 9
Почтовый адрес: 119270, город Москва,
улица Лужники, дом 24, строение 9
ИНН 7727709434 КПП 770401001
ОГРН 1107746044680
ОКПО 64600559
р/сч: 40702810400014219300
в АО ЮниКредитБанк
42
к/с 30101810300000000545
БИК 044525545
От имени Технического Заказчика:
Генеральный директор
_______________ /Ю.Ю. Александровский/
М.П.
43
Общество с ограниченной
ответственностью «Проф Климат»
ИНН 7733839223, КПП 773301001125476, г. Москва, ул. Василия Петушкова, д. 8, офис 225. Тел.: 8 (495) 177-30-27
«08» декабря 2025 г.
ПРИКАЗ № 081225_9
о назначении ответственного лица за осуществление строительного контроля
на строительном объекте: «Многофункциональный жилой комплекс «Амбер Сити»
с подземной автостоянкой по адресу: г. Москва, САО, З-й Хорошевский пр., вл. 3А
(1 очередь строительства, корпуса К4, К5, К6»).
В
целях
организации
строительного
контроля
на
объекте
«Многофункциональный жилой комплекс «Амбер Сити» с подземной автостоянкой по
адресу: г. Москва, САО, З-й Хорошевский пр., вл. 3А (1 очередь строительства, корпуса
К4, К5, К6).
ПРИКАЗЫВАЮ:
1. Назначить ответственным лицом за осуществление строительного
контроля ведущего инженера строительного контроля Мельникова Станислава
Александровича (№ специалиста: С-77-231891) на строительном объекте
«Многофункциональный
жилой
комплекс
«Амбер
Сити»
с
подземной
автостоянкой по адресу: г. Москва, САО, З-й Хорошевский пр., вл. 3А (1 очередь
строительства, корпуса К4, К5, К6
2.
При осуществлении строительного контроля ответственному лицу
руководствоваться проектной документацией, проектом производства работ,
СНиП, СП, РД, ВСН и другой действующей нормативной документацией в
строительстве.
3. Контроль за исполнением данного приказа оставляю за собой.
Утверждаю:
Генеральный директор
ООО «ПрофКлимат»
«____»_____________2025 г.
С. Ю. Фонин_______________
Технологическая карта №1
Инв. № подп.
Подп. и дата
Взам. инв. №
Монтаж систем вентиляции
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
1
1.
ОБЩИЕ ПОЛОЖЕНИЯ
Данная технологическая карта разработана для монтажа систем общеобменной и
противодымной вентиляции по рабочей документации: шифр №ПТ-08_2022-23-РОВ4.3 «Корпус 4. Системы общеобменной и противодымной вентиляции» на
объекте «Многофункциональный жилой комплекс «Амбер Сити» с подземной автостоянкой
(1 очередь строительства, корпуса К4, К5, К6)» по адресу: Российская Федерация, г.
Москва, САО, 3-й Хорошевский пр., вл. 3А.
Организация и выполнение работ в строительном производстве, промышленности
строительных материалов и строительной индустрии должны осуществляться при соблюдении
законодательства Российской Федерации об охране труда (далее - законодательства), а также
иных нормативных правовых актов, установленных Перечнем видов нормативных правовых
актов, утвержденным постановлением Правительства Российской Федерации от 26 февраля 2022 г.
№ 255 «О разработке, утверждении и изменении нормативных правовых актах федеральных
органов исполнительной власти, содержащих государственные нормативные требования охраны
труда»:
- строительные нормы и правила, своды правил по проектированию и строительству;
- межотраслевые и отраслевые правила и типовые инструкции по охране труда,
утвержденные в установленном порядке федеральными органами исполнительной власти;
- государственные стандарты системы стандартов безопасности труда, утвержденные
Госстандартом России или Госстроем России;
- правила безопасности, правила устройства и безопасной эксплуатации, инструкции
по безопасности;
- государственные санитарно-эпидемиологические правила и нормативы, гигиенические
нормативы, санитарные правила и нормы, утвержденные Минздравом России.
Требования охраны и безопасности труда, содержащиеся в нормативных правовых актах
субъектов Российской Федерации и производственно-отраслевых нормативных документах
организаций, не должны противоречить обязательным положениям настоящих норм и правил и
других нормативных правовых актов, содержащих государственные требования охраны труда.
Участники строительства объектов (заказчики, проектировщики, подрядчики, поставщики, а
также производители строительных материалов и конструкций, изготовители строительной
техники и производственного оборудования) несут установленную законодательством
ответственность за нарушения требований нормативных документов.
Обеспечение технически исправного состояния строительных машин, инструмента,
технологической оснастки, средств коллективной защиты, работающих осуществляется
организациями, на балансе которых они находятся.
Инв. № подп.
Подп. и дата
Взам. инв. №
Организации, осуществляющие производство работ с применением машин, должны обеспечить
выполнение требований безопасности этих работ.
Перед началом работ в условиях производственного риска необходимо выделить опасные для
людей зоны, в которых постоянно действуют или могут действовать опасные факторы,
связанные или не связанные с характером выполняемых работ.
Места временного или постоянного нахождения работников должны располагаться за
пределами опасных зон.
На границах зон, постоянно действующих опасных производственных факторов должны быть
установлены защитные ограждения, а зон потенциально опасных производственных факторов сигнальные ограждения и знаки безопасности.
К выполнению работ, к которым предъявляются дополнительные требования по безопасности
труда, согласно законодательству, допускаются лица, не имеющие противопоказаний по возрасту и
полу, прошедшие медицинский осмотр и признанные годными к выполнению данных работ,
прошедшие обучение безопасным методам и приемам работ, инструктаж по охране труда,
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
2
стажировку на рабочем месте, проверку знаний требований охраны труда.
Работники, занятые работами в условиях действия опасных и (или) вредных
производственных факторов, должны проходить обязательные предварительные при
поступлении на работу и периодические медицинские осмотры в соответствии с
законодательством в порядке, установленном приказом Министерства здравоохранения и
социального развития Российской Федерации и Министерства труда и социальной защиты
Российской Федерации №988н/1420н от 31.12.2020 г.
2. ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ.
2.1 Технология проведения работ
Перед выполнением работ по монтажу систем вентиляции необходимо осуществить
входной контроль материалов, используемых при монтаже с записью в журнал входного контроля.
Перед началом строительных работ прораб участка получает задание, распределяет задания
между бригадирами. В соответствии со сложностью работ определяется численный состав
бригады. После распределения рабочих зон и оформления необходимой документации каждый
бригадир на своем рабочем месте определяет трассировку системы в соответствии с рабочей
документацией, по которой будет производиться работа.
Взам. инв. №
Монтаж систем вентиляции:
Указания к производству:
1. Выполнить очистку участка проведения работ от мусора и инструмента, не участвующего в
работе.
2. Оградить опасную зону работ, выставить знаки безопасности.
3. Выполнить очистку участка производства работ
4. При необходимости оградить место производства работ защитными ограждениями высотой 1,8
м., вывесить знаки безопасности (P03, W03, W09).
5. Подачу воздуховодов для монтажа производить вручную. Масса переносимого элемента
воздуховода не должна превышать 50 кг.
6. Расположение монтируемых воздуховодах показано на схемах системы вентиляции в рабочей
документации.
7. Провести монтаж креплений в местах установки системы и проверить их надежность.
Инв. № подп.
Подп. и дата
Крепление воздуховодов при помощи траверсы и шпильки.
8. Установить элемент воздуховода в проектное положение, произвести проектное болтовое
соединение.
9. Монтаж воздуховодов производится с лесов стоечных приставных с клиновым креплением
(ЛСПК) со страховочной привязью.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
3
Схема. Производство работ с лесов ЛСПК.
Инв. № подп.
Подп. и дата
Взам. инв. №
1. Анкерная точка крепления; 2. Анкерная гибкая линия; 3. Строп; 4. Страховочная привязь.
10.
Монтаж оборудования производить в соответствии с документами изготовителя.
Требования к монтажу систем вентиляции сводятся к тому, чтобы были обеспечены проектные
параметры воздушной среды в вентилируемых помещениях. Этого достигают максимальной
герметизацией систем воздуховодов и оборудования, необходимой звукоизоляцией, надлежащими
условиями для эксплуатации, ремонта и замены оборудования
11. Воздуховоды должны монтироваться в соответствии с проектными привязками и отметками.
Присоединение воздуховодов к технологическому оборудованию должно производиться после его
установки.
12. Воздуховоды, предназначенные для транспортирования увлажненного воздуха, следует
монтировать так, чтобы в нижней части воздуховодов не было продольных швов.
Участки воздуховодов, в которых возможно выпадение росы из транспортируемого
влажного воздуха, следует прокладывать с уклоном 0,01-0,015 в сторону дренирующих устройств.
13. Прокладки между шинами или фланцами воздуховодов не должны выступать внутрь
воздуховодов.
14. Болты во фланцевых соединениях должны быть затянуты, все гайки болтов должны
располагаться с одной стороны фланца. При вертикальной установке болтов гайки, как правило,
должны располагаться с нижней стороны соединения.
15. Крепление воздуховодов следует выполнять в соответствии с рабочей документацией.
Крепления горизонтальных металлических неизолированных воздуховодов (хомуты, подвески,
опоры и др.) на бандажном бесфланцевом соединении следует устанавливать на расстоянии не
более 4 м одно от другого при диаметрах воздуховода круглого сечения или размерах большей
стороны воздуховода прямоугольного сечения менее 400 мм, на расстоянии не более 3 м одно от
другого - при диаметрах воздуховода круглого сечения или размерах большей стороны
воздуховода прямоугольного сечения 400 мм и более.
Монтаж воздуховодов
Монтаж металлических воздуховодов должен производиться, как правило, укрупненными
блоками в следующей последовательности:
- разметка мест установки средств крепления воздуховодов;
- установка средств крепления;
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
4
Инв. № подп.
Подп. и дата
Взам. инв. №
- доставка к месту монтажа деталей воздуховодов;
- проверка комплектности и качества доставленных деталей воздуховодов;
- сборка деталей воздуховодов в укрупненные блоки;
- установка блока в проектное положение и закрепление его.
Длина укрупненных блоков горизонтальных воздуховодов, соединяемых на фланцах, не
должна превышать 20 м.
Монтаж воздуховодов вести с помощью подъемников. Находясь на подъемнике, работник
обязан присоединить строп страховочной привязи к рабочей платформе с защитным ограждением
подъемника.
Воздуховоды должны монтироваться в соответствии с проектными привязками и
отметками. Воздуховоды должны быть укреплены так, чтобы их вес не передавался на
вентиляционное оборудование.
Крепление растяжек и подвесок непосредственно к фланцам воздуховода не допускается.
Натяжение регулируемых подвесок должно быть равномерным.
Отклонение воздуховодов от вертикали не должно превышать 2 мм на 1 м длины
воздуховода.
Хомуты должны плотно охватывать металлические воздуховоды.
Монтаж горизонтальных воздуховодов начинают, когда в местах их прокладки
установлены средства крепления и опоры. Крепления прямоугольных горизонтальных
воздуховодов монтируются с помощью шпильки и уголка/профиля/траверсы, крепление к
воздуховоду осуществляется с помощью саморезов. В местах крепления уголка/профиля/траверсы
к шпильке в обязательном порядке должны быть вставки из неопрена, которые компенсируют
легкие колебания воздуховода и снижают уровень шума.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
5
Инв. № подп.
Подп. и дата
Взам. инв. №
Рисунок 1 – Деталь крепления горизонтального воздуховода.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
6
Инв. № подп.
Подп. и дата
Взам. инв. №
Рисунок 2 – Элементы крепления прямоугольных воздуховодов к профнастилу/ ж/б плите,
кирпичу
При монтаже воздуховодов круглого сечения используют хомуты и шпильки.
Рисунок 3 – Элементы крепления круглых воздуховодов к профнастилу/ ж/б плите, кирпичу
Перед началом монтажа проверят комплектность и качество деталей и узлов,
изготовленных на заводе. Правильность установки проверяют шнуром, натянутым по фланцам,
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
7
сначала вдоль трех первых устанавливаемых деталей, а затем и вдоль каждой последующей.
Только после выверки и устранения прогибов, воздуховод захватывают хомутами подвесок и
закрепляют.
Хомуты должны плотно охватывать воздуховод, так как зазоры не допускаются. Все
регулирующие устройства располагаются так, чтобы ими можно было легко пользоваться.
Вертикальные воздуховоды монтируются методом наращивания. Присоединение
воздуховодов к оборудованию должно производиться после его установки.
Инв. № подп.
Подп. и дата
Взам. инв. №
Рисунок 4 – Узел соединений воздуховодов
Внутри воздуховодов, а также снаружи на расстоянии менее 100 мм от их стенок не
допускается размещать газопроводы и трубопроводы с горючими веществами, кабели,
электропроводку, токоотводы и канализационные трубопроводы.
Не допускается пересечение воздуховодов этими коммуникациями и другими
воздуховодами. В шахтах с воздуховодами систем вентиляции не допускается прокладывать
трубопроводы бытовой и производственной канализации.
Допускается прокладка кабельно-проводниковых изделий на расстоянии менее 100 мм от
стенок воздуховодов при выполнении одного из условий:
- обеспечение предела огнестойкости воздуховодов не менее EI30 или отделение воздуховодов
негорючими материалами (экранами);
- применение кабельных изделий, не распространяющих горение.
Воздуховоды систем аспирации предусмотрены из оцинкованной стали класса
герметичности В на фланцах. Отводы воздуховодов системы аспирации до циклона выполнить с
радиусом закругления R= (1.5-2) D. Воздуховод аспирации на кровле выполнить в заводской
окраске в RAL 7004.
Запрещается крепить аспирационные воздуховоды хомутами на подвеске. Допускается
только использование хомутов, закрепленных с помощью кронштейнов, в некоторых случаях в
качестве крепления используют цепи.
Максимальное расстояние между кронштейнами должно составлять 3 м для труб
диаметром более 40мм и 4 м — при диаметре конструкций 400мм или меньше. Эти параметры
обеспечат достаточную прочность конструкции и снизят риск обрыва воздуховодов в процессе
эксплуатации.
Монтаж воздуховодов на кровлю из кровельных сэндвич-панелей имеет свои особенности
из-за волнового профиля. Отверстие под трубы вырезается строго в верхней части волны, чтобы
избежать застоя воды и протечек. Используется проходной элемент из EPDM резины с широкой
юбкой, которая приклеивается на битумную мастику или каучуковый герметик. Чтобы
компенсировать волну профнастила, под проходной элемент подкладывается дополнительный
резиновый уплотнитель или самоклеящаяся лента. После монтажа трубы все края тщательно
обрабатываются герметиком.
Монтаж воздуховодов на кровлю осуществляется в следующем порядке:
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
8
Инв. № подп.
Подп. и дата
Взам. инв. №
1) В месте прохода трубы в сэндвич-панели вырезается отверстие с помощью электролобзика или
ножниц по металлу.
2) Отверстие делается не круглым, а овальным, чтобы компенсировать волну сэндвич-панели.
3) На проходной элемент из EPDM резины наносится битумная мастика, и он вставляется снизу в
отверстие до упора.
4) Для надежной герметизации под проходной элемент укладывается полоса самоклеящейся
гидроизоляции
5) Проходной элемент прикручивается к профнастилу саморезами с EPDM шайбой через каждый
5-7см по периметру.
6) Все стыки и соединения промазываются силиконовым или полиуретановым герметиком для
защиты от протечек.
7) Установить на оголовок трубы колпак, зонтик или дефлектор и загерметизировать стык.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
9
Рисунок 9 - Монтаж воздуховодов на кровле
Монтаж теплоизоляции и огнезащиты воздуховодов
Взам. инв. №
Монтаж системы теплоизоляции и огнезащиты воздуховодов «ИГНИСВЕНТ» должен
производиться в соответствии с утвержденным технологическим регламентом изготовителя ООО
«ИЗОЛПРОЕКТ».
ВВОДНАЯ ЧАСТЬ
Настоящий технологический регламент распространяется на огнезащитное покрытие
«ИГНИСВЕНТ» представляющее собой прошивной мат из супертонкого базальтового волокна
прошитые базальтовой нитью и кашированные алюминиевой фольгой с одной стороны.
Огнезащитное покрытие «ИГНИСВЕНТ» поставляется в готовом для монтажа виде и
соответствует значениям из таблицы №1.
Таблица №1
Инв. № подп.
Подп. и дата
Наименование показателей
Значение
1.Плотность, кг/ м3, не менее
30
2.Влажнось, % по массе, не более
2
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
10
3. Теплопроводность, Вт/(м><К), не более при
температуре:
25 °C
150 °C
300 °C
0,032
0,077
0,0137
Огнезащитное покрытие «ИГНИСВЕНТ» является негорючим, невзрывоопасным и
нетоксичным. Огнезащитное покрытие «ИГНИСВЕНТ» обеспечивает предел огнестойкости
конструкций металлических, воздуховодов, систем вентиляции и дымоудаления согласно
требованиям Технического регламента Евразийского экономического союза "О требованиях к
средствам обеспечения пожарной безопасности и пожаротушения" (ТР ЕАЭС 043/2017).
«ИГНИСВЕНТ» может применяться в составе воздуховодов различного назначения и исполнения
с пределом огнестойкости от 60 до 180 минут. Марка огнезащитного покрытия «ИГНИСВЕНТ»
для нормируемых пределов огнестойкости приведена в таблице №2.
Таблица №2
Предел
огнестойкости
Толщина мата ПМБ-Ф мм
Толщина покрытия, мм
EI 60
20 мм
20
Е1 90
30 мм
30
EI 120
40 мм
40
EI 150
50 мм
50
EI 180
70 мм
70
Инв. № подп.
Подп. и дата
Взам. инв. №
Требования к стальным воздуховодам приведены в приложении А
Огнезащитные свойства покрытия на основе огнезащитного материала «ИГНИСВЕНТ»
«Воздуховоды. «ИГНИСВЕНТ» соответствуют требованиям ГОСТ Р53299-2013 Методы
испытаний на огнестойкость». Покрытия изготовлены с облицовкой (кашированы) алюминиевой
фольгой и обозначены буквой (Ф).
1.УКАЗАНИЯ ПО ПОДГОТОВКЕ ВОЗДУХОВОДА
1.1 Монтаж огнезащитного покрытия «ИГНИСВЕНТ» должен выполняться в соответствии с
требованиями настоящего технологического регламента.
1.2
Монтаж огнезащитного покрытия «ИГНИСВЕНТ» может производиться при низких
температурах окружающей среды.
1.3
Воздуховод, изготовленный из черной стали перед монтажом огнезащитного покрытия
должен быть покрыт грунтом : ГФ-019, ГФ-021, АК-070 в соответствии со СНиП 2.03.11 «Защита
строительных конструкций от коррозии». Если поверхность воздуховода имеет заводской грунт,
необходимо внимательно проверить качество грунтовки. При наличии на поверхности
воздуховода отслоения грунта или очагов ржавчины необходимо очистить поверхность
механическим способом с применением абразивных средств не менее чем до степени 2 по ГОСТ
9.402. Всю оставшуюся на поверхности воздуховода пыль, грязь, масляные пятна удаляют
моющими растворами или растворителями типа «уайт-спирит» до степени 1 по ГОСТ 9.402. После
обработки поверхность воздуховода высушивается. На подготовленную поверхность воздуховода
наносится грунтовка типа; ГФ-019, ГФ-021, АК-070, нанесение покрытия производится согласно
техническому регламенту производителя грунтовки.
1.4
Воздуховоды, изготовленные из оцинкованной стали необходимо очистить от пыли и грязи
с помощью моющих растворов, жирные пятна удалить с помощью растворителей. После
обработки поверхность воздуховода должна полностью высохнуть.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
11
2.УКАЗАНИЯ ПО МОНТАЖУ ОГНЕЗАЩИТНОГО МАТЕРИАЛА
2.1. От рулона «ИГНИСВЕНТ» отмеряется необходимое количество материала для полного
перекрытия поверхности воздуховода по его периметру и добавляется ещё 50 мм для монтажа
внахлёст. Для материала «ИГНИСВЕНТ» толщиной 70мм это запас должен быть не менее 70 мм.
Нужное количество материала отрезается острым ножом или другим острым инструментом.
Материал накладывается на поверхность воздуховода волокнистой стороной, и оборачивают его
вокруг воздуховода в один слой. В местах стыков материал «ИГНИСВЕНТ» для улучшения
внешнего вида закрепляют алюминиевым скотчем.
2.2. Крепление на воздуховоды покрытия «ИГНИСВЕНТ» можно осуществить следующими
способами:
 Бандажа из стальной проволоки диаметром не менее 1,0 мм по ГОСТ 3282 или ленты стальной
упаковочной по ГОСТ 3560-73 с шагом 200-400мм. На воздуховодах с большим поперечным
сечением (более 800 мм) шаг бандажа следует уменьшить до 200 мм.
 Бандажа из металлической сетки «Манье».
1
2
3
При помощи приварных штифтов с шайбой, штифты привариваются на расстоянии 0,2 метра
от края воздуховода и не более 0,5 метра от друга.
Инв. № подп.
Подп. и дата
Взам. инв. №

- стальной воздуховод;
— огнезащитное покрытие «ИГНИСВЕНТ» толщиной G;
- бандаж при помощи стальной проволоки (ленты);
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
12
1
2
3
4
- стальной воздуховод;
- огнезащитное покрытие «ИГНИСВЕНТ» толщиной δ;
- приварной штифт с шайбой;
- шайба металлическая.
4.2
Места прохода воздуховодов через ограждающие конструкции (стены, перегородки и
перекрытия зданий) следует уплотнять негорючими материалами (песочно-цементной смесью,
обрезками базальтового волокна и пр.), обеспечивая нормируемый предел огнестойкости
пересекаемой ограждающей конструкции (рис. 1). В случае невозможности выполнить огнезащиту
воздуховода на ширину стены, места проходки должны быть выполнены согласно (рис. 2). В этом
случае места нахлёста базальтовых матов ИГНИС- ВЕНТ на строительную конструкцию (стену)
дополнительно должны быть закреплены механическим способом (металлическими анкерами) с
шагом не более 150 мм.
Рис. 1 Схема прохода через ограждающие конструкции, где;
- Стальной воздуховод
- Огнезащитное покрытие ИГНИС-ВЕНТ толщиной о
- Ограждающая конструкция
- Заделка проёма стены негорючим материалом
Инв. № подп.
Подп. и дата
Взам. инв. №
1
2
3
4
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
13
Рис. 2 Схема прохода воздуховода через ограждающие конструкции, где
- стальной воздуховод;
- огнезащитное покрытие «ИГНИСВЕНТ» толщиной δ (нахлест на ограждающую конструкцию δ должен
быть не менее 50 мм);
- ограждающая конструкция толщиной L3;
- сварная рама (изготовленная из металлического уголка с размером полки, соответствующей размеру
фланца), приваренная точечной сваркой внутри или снаружи воздуховода (если L3 > 400 мм, следует
установить две рамы); L1 = L3 — 50 мм
- цементно-песчаный раствор (L2 = 30 мм);
- металлический анкер.
Инв. № подп.
Подп. и дата
Взам. инв. №
2.4 В случае прилегания воздуховода к несущим конструкциям и невозможности произвести
перекрытия воздуховода по его периметру монтаж огнезащитного покрытия происходит по схеме:
Потолочное крепление на шпильки
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
14
Крепление вертикального воздуховода
3 КОНТРОЛЬ КАЧЕСТВА УСТАНОВЛЕННОГО ПОКРЫТИЯ
3.1. Внешний вид готового покрытия «ИГНИСВЕНТ» оценивается визуально: на покрытии не
должно быть внешних порывов, дыр и повреждений.
3.2. Толщину покрытия «ИГНИСВЕНТ» контролируют до монтажа на воздуховоды на ровной
горизонтальной поверхности согласно ГОСТ 17177-94 «Материалы и изделия строительные
теплоизоляционные» при помощи толщиномера игольчатого, конструкция которого должна
соответствовать п.4.7 ГОСТ 17177-94.
3.3. Сила затягивания проволоки (ленты, сетки, шайбы штифтов) должна быть такой, чтобы
обеспечить плотное прилегание матов к воздуховоду, при этом уменьшение толщины базальтовых
матов не может быть более, чем на 25-30%.
4.УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ПОКРЫТИЯ
4.1. Покрытие на основе материала «ИГНИСВЕНТ» эксплуатируется в сухих закрытых
помещениях. Не допускается попадание атмосферных осадков или иное увлажнение покрытия, не
допускается контакт с агрессивными средами в ходе эксплуатации. Температурный режим
эксплуатации от -30 °C до +50 °C, влажность окружающего воздуха не более 85%.
Инв. № подп.
Подп. и дата
Взам. инв. №
5
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Транспортирование и хранение материала производят в соответствии с требованиями ГОСТ
25880 и настоящих технических условий.
5.2
Изделия транспортируют всеми видами транспорта в крытых транспортных средствах в
соответствии с правилами перевозок грузов, действующими на данном виде транспорта.
5.3
При загрузке, разгрузке и транспортировании огнезащитного материала должны быть
приняты меры, обеспечивающие предохранение его от попадания влаги, загрязнения и
механических повреждений.
5.4
При хранении и транспортировании материалы должны храниться в упакованном виде в
штабелях, в сухих закрытых помещениях по высоте не более 2 м с обеспечением свободного
подхода к ним.
6
ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ
6.1. Покрытие «ИГНИСВЕНТ» является пожаро- и взрывобезопасным. На компоненты,
применяемые при его изготовлении, должны быть санитарно- эпидемиологические заключения.
Исходные материалы и само покрытие «ИГНИСВЕНТ» должны отвечать требованиям СП
2.6.1.758-99 (А эфф.не более 3 70 Бк/кг) и СанПиН 2.1.2.729-99 и не должны быть источником
выделения вредных веществ в воздушную среду в концентрации, превышающих ПДК в
соответствии с требованиями ГН 2.1.2.1338-03.
6.2
Лица, проводящие работы по изготовлению, испытанию и применению покрытия
«ИГНИСВЕНТ» должны быть обеспечены комплектом спецодежды и средствами индивидуальной
защиты согласно ГОСТ 12.4.103-83 и ГОСТ 12.4.011-89 (респиратор типа «Лепесток», защитные
перчатки, мази и пасты для защиты рук, защитные очки), имеющими санитарноэпидемиологические заключения.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
15
6.3
Работы по монтажу покрытия «ИГНИСВЕНТ» следует проводить в хорошо
проветриваемых помещениях.
6.4
К работе допускаются лица не моложе 18 лет, прошедшие медосмотр в соответствии с
Приказом М3 РФ №83 от 16.08.2004г.
6.5
Перед началом работы необходимо провести инструктаж рабочих непосредственно на
рабочем месте. Проведение инструктажа регистрируется в специальном журнале и
подтверждается подписью рабочего, прошедшего инструктаж.
7
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Изготовитель гарантирует соответствие огнезащитного покрытия «ИГНИСВЕНТ»
требованиям настоящих технических условий при соблюдении условий эксплуатации,
транспортирования и хранения, установленных настоящими техническими условиями.
7.2. Гарантийный срок хранения огнезащитного покрытия 12 месяцев со дна изготовления.
7.3. По истечении гарантийного срока хранения материалов перед применением проводится
проверка материалов на соответствие требованиям настоящих технических условий.
7.4. При истечении гарантийного срока хранения огнезащитное покрытие может быть
использовано по назначению после предварительной проверки их качества на соответствие
требованиям настоящих технических условий.
7.5. Гарантийный срок службы огнезащитного покрытия, смонтированного при строгом
соблюдении требований технического регламента, равен сроку эксплуатации данного
воздуховода.
7.6. В случае нарушения потребителем настоящего технического регламента изготовитель
ответственности не несёт.
Приложение А
Требования к стальным воздуховодам
Стальные воздуховоды на которые будут монтироваться системы должны быть
произведены предприятиями изготовителями согласно данного ГР по согласованному ТЗ
фланцевого соединения, круглого и прямоугольного сечения, а гак же фасонные изделия к ним,
предназначенные для монтажа систем вентиляции, воздушного отопления и кондиционирования
воздуха.
Воздуховоды изготавливаются спирально-навивными, прямошовными или сварными
участками и фасонными частями.
К фасонным изделиям относятся: отводы, переходы, врезки, тройники, крестовины.
Для крепления воздуховодов и фасонных изделий между собой используются фланцы.
Инв. № подп.
Подп. и дата
Взам. инв. №
Основные параметры и характеристики
Воздуховоды следует изготавливать по конструкторской и технологической документации
предприятия-изготовителя, утвержденной в установленном порядке. Наружные размеры
диаметров и толщины стенок воздуховодов круглого сечения должны соответствовать указанным
в таблице 1.
Таблица 1 - Наружные размеры диаметров и толщины стенок воздуховодов круглого сечения
Наружный диаметр, мм
Толщины стенки, мм
100,125,140, 160,180, 200, 250,280, 315, 355, 400
450,500,560, 630,710, 800, 900
0,8-3,5
1000,1250
Примечание - По согласованию с заказчиком могут изготавливаться воздуховоды других диаметров и
толщин.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
16
Наружные размеры поперечных сечений и толщины стенок воздуховодов прямоугольного
сечения должны соответствовать указанным в таблице 2.
Таблица 2 - Наружные размеры поперечных сечений и толщины стенок воздуховодов
прямоугольного сечения
Размеры сторон,
мм
100x150
100x200
100x250
150x150
150x200
150x250
200x200
200x250
200x300
200x400
200x500
250x250
250x300
250x400
250x500
250x600
250x800
300x300
Толщины
стенки, мм
0,8-3,5
Размеры сторон,
мм
300x400
300x500
300x600
300x800
300x1000
400x400
400x500
400x600
400x800
400x1000
400x1200
500x500
500x600
500x800
500x1000
500x1200
500x1600
500x2000
Толщины
стенки, мм
0,8-3,5
Размеры сторон
600x600
600x800
600x1000
600x1200
600x1600
600x2000
800x800
800x1000
800x1200
800x1600
800x2000
1000x1000
1000x1200
1000x1600
1000x2000
1200x1200
1200x1600
1200x2000
Толщины
стенки, мм
0,83,5
Примечание - По согласованию с заказчиком могут изготавливаться воздуховоды других размеров и
толщин.
Овальность воздуховодов круглого сечения не должна превышать величин, указанных в таблице 3.
Таблица 3 - Овальность воздуховодов круглого сечения
Наружный диаметр, мм
100-250
280 - 500
560- 1250
Овальность, мм
5,0
10,0
15,0
Инв. № подп.
Подп. и дата
Взам. инв. №
Предельные отклонения наружных размеров поперечных сечений воздуховодов не должны
превышать указанных в таблице 4.
Таблица 4 - Предельные отклонения наружных размеров поперечных сечений воздуховодов
Размер большей стороны
Диаметр воздуховода круглого
воздуховода прямоугольного
сечения, мм
сечения, мм
Предельные отклонения, мм
100-250
100 - 250
±3,0
280-500
300-500
±4,0
560- 1250
600- 1200
±5,0
1200-2000
±6,0
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
17
Неплоскостность стенок воздуховодов прямоугольного сечения не должна превышать величин,
указанных в таблице 5.
Таблица 5 - Неплоскостность стенок воздуховодов прямоугольного сечения
Наружный размер большей стороны
Неплоскостность, мм
воздуховода прямоугольного сечения, мм
100 -250
5,0
300-500
10,0
600- 1200
15,0
1200-2000
20,0
Воздуховоды изготавливаются длиной от 1000 до 12000 мм.
Предельные отклонения длины прямых участков воздуховодов размером до 3000 мм не
должны быть более ± 5 мм, размером свыше 3000 мм - ±10 мм.
На поверхности воздуховодов не допускаются вмятины, трещины, разрывы и повреждения.
Торцы прямых участков воздуховодов должны быть перпендикулярны их осям или смежным
поверхностям.
Отклонение от перпендикулярности не более 10 мм на 1000 мм длины воздуховода.
Механические свойства воздуховодов должны соответствовать ГОСТ 14918-80, ГОСТ
16523-97, ГОСТ 19903-2015, ГОСТ Р 52246-2016, ГОСТ 5582-75.
Воздуховоды должны выдерживать статическое давление воздуха (положительное или
отрицательное) не менее 5000 Па.
Нарушенные участки покрытия воздуховодов из оцинкованного рулонного проката должны
быть исправлены путем зачистки этих мест и покрыты средством для антикоррозионной защиты.
Инв. № подп.
Подп. и дата
Взам. инв. №
Монтаж воздухораспределительных, воздухоприемных и регулирующих устройств
До начала монтажа воздухораспределителей, устанавливаемых на воздуховодах, должны
быть выполнены следующие работы:
- смонтированы магистральные воздуховоды;
- смонтированы воздуховоды, подводящие воздух от магистральных воздуховодов к
воздухораспределителю.
До начала монтажа воздухозаборных жалюзийных решеток должны быть выполнены
следующие работы:
- оставлен проем на месте установки решетки;
- установлена закладная рама.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
18
Монтаж вентиляционных решеток: по умолчанию решетка изготавливается с
монтажными отверстиями для винтового соединения; возможно исполнение на защелках.
Монтаж дроссель-клапанов (тип КВ).
Основное предназначение дроссель-клапана вентиляционного - регулирование расхода
воздуха, проходящего по воздуховодам. Изготавливается из оцинкованной стали и состоит из
патрубка, сектора управления и полотна. На узле управления дроссель-клапана установлена
лопатка, которая поворачивается с помощью рукоятки на внешней стороне клапана. Положение
лопатки фиксируется через каждые 150гр.
Дроссель-клапан монтируется непосредственно в систему вентиляции к воздуховоду или
фасонному элементу.
Инв. № подп.
Подп. и дата
Взам. инв. №
Монтаж огнезадерживающих клапанов (типа КПВ.01-EI60-НО-К).
В соответствии с рабочей документацией в системе вентиляции используются
огнезадерживающие клапаны КПВ.01-EI60-НО-К произв-ва ООО "Виктория" нормально
открытые и нормально закрытые.
Клапан стандартного (канального, т.е. с возможностью подсоединения воздуховода хотя
бы, с одной стороны) исполнения состоит из корпуса прямоугольной формы, заслонки и привода,
расположенного снаружи корпуса. Корпус изготавливается из оцинкованной стали и
конструктивно аналогичен отрезку воздуховода длиной 320 мм, с подсоединяемыми фланцами,
изготовленными заодно с корпусом. Заслонка коробчатого типа изготавливается из оцинкованной
стали и набивается внутри огнестойким теплоизолирующим материалом.
Согласно пункта 6.11 Свода правил 7.13130.2013 «Отопление, вентиляция и
кондиционирование. Противопожарные требования» противопожарные нормально открытые
клапаны следует устанавливать в проемах ограждающих строительных конструкций с
нормируемыми пределами огнестойкости или с любой стороны указанных конструкций,
обеспечивая предел огнестойкости воздуховода на участке от поверхности ограждающей
конструкции до заслонки клапана, равный нормируемому пределу огнестойкости этой
конструкции.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
19
Инв. № подп.
Подп. и дата
Взам. инв. №
Рисунок 13 – Типовая деталь установки канального огнезадерживающего клапана в вертикальной
конструкции (в стене или перегородке)
Рисунок 14 – Типовая деталь установки канального огнезадерживающего клапана в огнестойком
воздуховоде
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
20
Допускается установка противопожарного клапана вне проёма строительной конструкции.
При этом отрезок воздуховода от преграды до клапана и сам клапан до края защитного кожуха
подлежат дополнительной наружной огнезащите с пределом огнестойкости не менее
соответствующего предела огнестойкости строительной конструкции.
Монтаж вентиляторов
Взам. инв. №
Произвести внешний осмотр вентилятора. При обнаружении повреждений, дефектов,
полученных в результате неправильной транспортировки и хранения, ввод вентилятора в
эксплуатацию без согласования с заводом-изготовителем не допускается. В целях предотвращения
разбалансировки запрещается демонтаж вращающихся частей вентилятора без согласования с
заводом-изготовителем.
Инв. № подп.
- проверка правильности установки и сборки вентилятора
- закрепление вентилятора к опорным конструкциям;
- проверка работы вентилятора.
Подп. и дата
Монтаж вентиляторов должен производиться в следующей последовательности:
- приемка помещений венткамер;
- доставка вентилятора или отдельных его деталей к месту монтажа;
- строповка вентилятора или отдельных деталей;
- подъем и горизонтальное перемещение вентилятора к месту установки;
- установка вентилятора (сборка вентилятора) на опорных конструкциях (фундаменте, площадке,
кронштейнах);
Монтаж крышного вентилятора
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
21
Убедиться в легком и плавном (без касания и заеданий) вращении рабочего колеса.
Проверить застежку болтовых соединений, особое внимание следует обратить на крепление
рабочего колеса на валу электродвигателя посредством стопорной шайбы.
Проверить сопротивление изоляции двигателя. При необходимости двигатель просушить.
Заземлить двигатель и вентилятор.
Осмотреть вентилятор, убедиться в отсутствии внутри него посторонних предметов.
Оградить всасывающее и нагнетательное отверстия. Кратковременным включением двигателя
проверить соответствие направление вращения рабочего колеса направлению стрелки на корпусе.
Если соответствия нет - изменить направление вращения рабочего колеса переключением фаз.
При пуске вентилятора и во время его действия все работы на воздуховоде, вентиляторе
(осмотр, очистка и т.п.) должны быть прекращены. Для проверки работоспособности
смонтированного вентилятора производят пробный пуск. Перед пуском вентилятора необходимо:
• Проверить надежность присоединения токопроводящего кабеля к зажимам коробки
выводов и закрепление зажима заземления;
• Включить двигатель, измерить ток по фазам электродвигателя, ток не должен превышать
номинальное значение, указанное на табличке электродвигателя или в технических
характеристиках настоящего паспорта на изделие.
• Проверить работу вентилятора в течение часа, при отсутствии посторонних стуков, шумов,
повышенной вибрации и других дефектов вентилятор включается в нормальную работу.
После проверки целостности агрегата и проверки работы электродвигателя, приступают к
монтажу вентилятора:
На шахте устанавливается монтажный стакан – специальное изделие для установки
вентилятора. Для каждого вентилятора производитель предусматривает свой собственный стакан.
Инв. № подп.
Подп. и дата
Взам. инв. №
Монтаж стаканов под крышные вентиляторы выполняется в три этапа:
1) На основание или вентиляционную шахту на кровле здания устанавливается резиновая
прокладка, предназначенная для нейтрализации вибраций, возникающих при работе
вентилятора.
2) На резиновую прокладку устанавливается монтажный стакан.
3) Выполняется закрепление стакана с помощью анкерных болтов, количество и диаметр которых
выбирается согласно инструкции по монтажу данного стакана. Все зазоры герметизируются.
Во избежание раскручивания болтов рекомендуется применение контргаек.
Стропят вентилятор, поднимают и перемещают автомобильным краном к месту установки
либо надвигают на стакан вручную. Если вентилятор оборудован виброизоляторами, то
виброизолированную часть крепят стопорными болтами и втулками, предусмотренными в
конструкции вентилятора.
Устанавливают вентилятор на стакан, на который предварительно устанавливается
резиновая прокладка. Отверстия крепежного фланца вентилятора осторожно пропускают через
анкерные болты. Выверяют горизонтальность положения вентилятора по уровню и устанавливают
козырек. На каждый анкерный болт навертывают гайку и контргайку, под гайки устанавливают
шайбы.
После монтажа вентилятора проверяют легкость хода самооткрывающегося клапана и при
необходимости регулируют ход противовесом. У вентиляторов, снабженных виброизоляторами,
снимают стопорные болты и втулки, которыми была закреплена виброизолированная часть при
транспортировании и такелажных работах.
Выполняется электроподключение двигателя затем осуществляется пуск вентилятора.
Выполняется регулирование производительности вентилятора, производится наладка системы
вентиляции. Данные о работе системы заносятся в паспорт системы вентиляции.
Пуск вентилятора:
При пуске вентилятора и во время его действия все работы на воздуховоде, вентиляторе
(осмотр, очистка и т.п.) прекратить. Для проверки работоспособности смонтированного
вентилятора производят пробный пуск. Перед пуском вентилятора необходимо:
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
22
Инв. № подп.
Подп. и дата
Взам. инв. №
а) проверить надёжность присоединения токопроводящего кабеля к зажимам коробки выводов и
закрепление зажима заземления;
б) включить двигатель, измерить ток по фазам электродвигателя, ток не должен превышать
номинальное значение, указанное на шильде электродвигателя или в паспорте.
в) проверить работу вентилятора в течение часа, при отсутствии посторонних стуков, шумов,
повышенной вибрации и других дефектов вентилятор включается в нормальную работу.
Рисунок 15 – Схема установки крышных вентиляторов
Вентиляторы
дымоудаления
вентиляторам общего назначения.
и
подпора
воздуха
монтируются
аналогично
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
23
Инв. № подп.
Подп. и дата
Взам. инв. №
Монтаж радиальных вентиляторов
Вентилятор устанавливается и выравнивается в строго горизонтальной плоскости
основания, что проверяется по уровню его опорных планок (допустимое отклонение не более 12°).
Вентилятор монтируется по проекту вентиляционное установки на специальном
фундаменте или раме, которые обеспечивают его надежное крепление. Рама должна обеспечивать
надежное удержание вентилятора с 1,5-2х кратным запасом по основным нагрузкам.
Корпус вентилятора устанавливается на виброопорах, жестко закрепляемых на его опорных
планках и конструкции опоры. Вместо виброизоляторов допускается применение резиновых
прокладок с толщиной в пределах от 5 до 10 мм.
Монтаж радиальных вентиляторов почти всегда сопровождается присоединением его к
вентиляционным каналам или воздуховодам. Эти работы должны выполняться в соответствии со
следующими рекомендациями:
• при отсутствии воздуховода, присоединенного к заборному отверстию, оно закрывается
защитной решеткой,
• между выходным отверстием и воздуховодами устанавливается гибкая вставка для гашения
вибраций,
• первый участок воздуховода рекомендуется оставлять прямым на длине около 1.5 метра
для стабилизации воздушного потока,
• применение виброизоляторов для высокооборотистых радиальных вентиляторов не
желательно (высокая частота вибраций плохо гасится пружинными виброизоляторами).
Двигатель и корпус вентилятора должны быть надежно заземлены в соответствии с
требованиями раздела «Электродвигатели и пускорегулирующие аппараты» «Правил устройств
электроустановок» (ПУЭ). Заземление корпуса допускается производить в любом удобном его
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
24
крепежном элементе (резьбовом крепеже). Особое внимание необходимо при первом запуске
радиального вентилятора. Необходимо произвести перекрытие воздушного канала с последующим
плавным открытием для предотвращения перегрева электродвигателя. Некоторые модели
радиальных вентиляторов требуют обкатки согласно паспортным данным.
Монтаж осевых вентиляторов
Монтаж осевого вентилятора состоит в его подъеме на подготовленное основание,
установке и креплении в проектном положении. При монтаже осевого вентилятора в воздуховоде
сначала устанавливают для него средства крепления, а затем поднимают и закрепляют его на
проектной отметке. Поле проверки правильности положения вентилятора к фланцам
подсоединяется воздуховод. Для подключения электродвигателя вентилятора к электросети, а
также наблюдения за его работой в воздуховоде предусматривается крышка доступа.
Инв. № подп.
Подп. и дата
Взам. инв. №
Рисунок 16 – Изолированная крышка доступа к отверстиям для измерений
Рисунок 17 - Установка осевого вентилятора в воздуховоде:
•
•
•
•
•
При оценке качества монтажа осевого вентилятора следует проверить:
прочность крепления вентилятора к опорным конструкциям или подвескам;
вертикальность и горизонтальность установки;
герметичность соединения обечайки с фланцами воздуховода (при установке вентилятора в
воздуховоде);
зазор между обечайкой и рабочим колесом (он должен быть равномерным и не превышать
1% от диаметра рабочего колеса);
легкость и правильность направления вращения рабочего колеса (направление вращения
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
25
определяется путем кратковременного включения электродвигателя; в правильно
смонтированном вентиляторе поток воздуха направлен со стороны электродвигателя).
Монтаж канальных вентиляторов
Круглые канальные вентиляторы крепятся к стене или потолку с помощью комплектных
консолей (отдельной поставки или установленной на корпусе) и подсоединяются к воздуховоду с
помощью быстросъемных гибких вставок (рис. 20), представляющих собой хомуты из
оцинкованной стали, на которую наклеена микропористая резина толщиной 10 мм, что позволяет
герметизировать места соединения и снижает вибрацию. Прямоугольные канальные вентиляторы
(рис. 22) подсоединяются к воздуховодам с помощью гибких вставок (рис. 21), состоящих из двух
фланцев с закрепленной между ними тканевой ленты. Вставка крепится к фланцам вентиляторов с
помощью болтов или реечного соединения
Рисунок 18– Быстросъемный хомут
Инв. № подп.
Подп. и дата
Взам. инв. №
Рисунок 19 – Прямоугольный канальный вентилятор
Рисунок 20 – Гибкая вставка для прямоугольных канальных вентиляторов
Распространенными способами крепления канальных вентиляторов является подвешивание
их на стальных стержнях с резьбой или перфорированной ленте, а также на кронштейнах.
Большинство канальных вентиляторов может работать в любом положении. При их
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
26
монтаже следует придерживаться общих правил:
• оставлять участки прямых воздуховодов перед всасывающим и напорными патрубками не
менее 1,5 м;
• фланцы со стороной более 400 мм усиливать дополнительными болтами;
• вентилятор необходимо всегда укреплять на самостоятельных подвесах или кронштейнах,
чтобы избежать давления на гибкие вставки и воздуховод;
• монтировать вентилятор таким образом, чтобы обеспечить свободный доступ к штатным
люкам и крышкам, необходимым для правильной эксплуатации;
• если перемещаемый воздух имеет высокую влажность или существует опасность
выпадения конденсата, необходимо устанавливать канальный вентилятор открывающейся
плитой электродвигателя вверх.
Монтаж воздуховодов через стены и перекрытия.
Вертикальные воздуховоды, проходящие через стены и перекрытия, крепят следующим
образом.
Проем, через который проходят воздуховоды, обрамляют закладной рамой из стального
уголка или швеллера и на эту раму опирают уголки, приваренные или закрепленные на
воздуховодах. Если воздуховоды выполнены из тонколистовой стали толщиной не более 1 мм, то
уголки приваривают к ним дуговой сваркой. Если воздуховоды изготовлены из более тонкого
металла (например алюминия), то уголки крепят с помощью тяг с резьбой и болтами.
После прокладки воздуховодов опорные уголки приваривают к закладной раме. При
монтаже металлических воздуховодов следует строго следить за выполнением изложенных в
СНиП требований. Фланцы воздуховодов и бесфланцевые соединения нельзя заделывать в стены,
перегородки, перекрытия и т.д. Прикреплять воздуховоды к строительным конструкциям нужно
таким образом, чтобы их собственный вес не передавался вентиляционному оборудованию.
Методы и способы монтажа выбирают в зависимости от местных условий, расположения
по отношению к строительным конструкциям.
Инв. № подп.
Подп. и дата
Взам. инв. №
Монтаж приточных установок
Приточные установки должны быть установлены горизонтально, стенки камер и блоков не
должны иметь вмятин, перекосов и наклонов.
Лопатки клапанов должны свободно (от руки) поворачиваться. При положении «Закрыто»
должна быть обеспечена плотность прилегания лопаток к упорам и между собой.
Опоры блоков камер и узлов установок должны устанавливаться вертикально. Установки
должны монтироваться в соответствии с инструкцией завода или фирмы-изготовителя.
Перед началом монтажа приточных установок следует ознакомиться с паспортами и
заводскими инструкциями по их монтажу и эксплуатации.
Приточные установки собирают из типового унифицированного оборудования (секций),
выполняющего различные операции по обработке воздуха.
Приточная установка на опорной раме внутреннего исполнения собирается из следующих
типовых секций:
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
27
Взам. инв. №
Подп. и дата
Инв. № подп.
- пустая секция с воздушный клапан на наружном воздухе;
- секция фильтра G3 и F7;
- секция водяного воздухонагревателя, поверхностного увлажнителя, водяного подогревателя,
фреонового испарителя,
- секция приточного вентилятора.
- секция шумоглушителя.
Монтаж приточной установки вести в следующей технологической последовательности:
1) Монтажникам М1, М2 и М3 произвести разметку осей отдельных секций приточной
установки, узлов или блоков и принять фундаменты под размещение оборудования согласно
монтажному проекту или заводской инструкции по монтажу;
2) Монтажникам М1, М2 и М3 доставить узлы и детали приточной установки к месту монтажа
вручную при помощи тележек. При погрузо-разгрузочных, транспортных и монтажных
работах соблюдать меры предосторожности, предупреждающие деформацию соединительных
узлов, которая может быть причиной несовпадения монтажных отверстий во фланцевых
соединениях;
3) Монтаж приточной установки вести в направлении от воздухозаборного клапана к
вентиляторному агрегату;
4) Монтажники М1 и М2 монтируют раму приточной установки на фундамент согласно
техническому описанию установки;
5) Монтажник М3 осуществляет центровку рамы по размеченным ранее осям;
6) Монтажники М1 и М2 закрепляют раму на креплениях, предусмотренных в паспорте изделия;
7) Монтажники М1, М2 и М3 устанавливают секции приточной установки в проектное
положение;
8) Монтажники М1 и М2 соединяют воздуховоды с приточной установкой при помощи гибких
вставок или на фланцах.
Крепления горизонтальных металлических неизолированных воздуховодов на фланцевом,
ниппельном (муфтовом) соединении следует устанавливать на расстоянии не более 6 м одно от
другого: для круглого сечения диаметром до 2000 мм, для прямоугольного сечения на фланцах,
шине на фланцевом соединении круглого сечения диаметром до 2000 мм или прямоугольного
сечения при размерах его большей стороны до 2000 мм включительно. Расстояния между
креплениями изолированных металлических воздуховодов любых размеров поперечных сечений,
а также неизолированных воздуховодов круглого сечения диаметром более 2000 мм или
прямоугольного сечения при размерах его большей стороны более 2000 мм должны назначаться
рабочей документацией. Крепление ниппеля (муфты) следует выполнять заклепками диаметром 45 мм или саморезами диаметром 4-5 мм через каждые 150-200 мм окружности, но не менее трех.
Хомуты должны плотно охватывать металлические воздуховоды. Крепления вертикальных
металлических воздуховодов следует устанавливать на расстоянии не более 4,5 м одно от другого.
Крепление вертикальных металлических воздуховодов внутри помещений многоэтажных
корпусов с высотой этажа до 4,5 м следует выполнять в междуэтажных перекрытиях.
Крепление вертикальных металлических воздуховодов внутри помещений с высотой этажа
более 4,5 м и на кровле здания должно определяться рабочей документацией.
Крепление растяжек и подвесок непосредственно к фланцам воздуховода не допускается.
Натяжение регулируемых подвесок должно быть равномерным.
Отклонение воздуховодов от вертикали не должно превышать 2 мм на 1 м длины
воздуховода.
Чертежи нетиповых креплений должны входить в комплект рабочей документации.
9. Воздуховоды должны быть укреплены так, чтобы их вес не передавался на вентиляционное
оборудование. Воздуховоды, как правило, должны присоединяться к вентиляторам через
виброизолирующие гибкие вставки из стеклоткани или другого материала, обеспечивающего
гибкость, плотность и долговечность. Виброизолирующие гибкие вставки следует устанавливать
непосредственно перед индивидуальными испытаниями.
10. Вентиляторы радиальные на виброоснованиях и на жестком основании, устанавливаемые на
фундаменты, должны закрепляться анкерными болтами. При установке вентиляторов на
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
28
Взам. инв. №
Подп. и дата
Инв. № подп.
пружинные виброизоляторы последние должны иметь равномерную осадку. Виброизоляторы к
полу крепить не требуется.
При установке вентиляторов на металлоконструкции виброизоляторы следует крепить к
ним. Элементы металлоконструкций, к которым крепятся виброизоляторы, должны совпадать с
соответствующими элементами рамы вентиляторного агрегата.
При установке на жесткое основание станина вентилятора должна плотно прилегать к
звукоизолирующим прокладкам.
Зазоры между кромкой переднего диска рабочего колеса и кромкой входного патрубка
радиального вентилятора как в осевом, так и в радиальном направлении не должны превышать 1%
диаметра рабочего колеса. Валы радиальных вентиляторов должны быть установлены
горизонтально (валы крышных вентиляторов - вертикально), вертикальные стенки кожухов
центробежных вентиляторов не должны иметь перекосов и наклона. Прокладки для составных
кожухов вентиляторов следует применять из того же материала, что и прокладки для
воздуховодов этой системы.
Электродвигатели должны быть точно выверены с установленными вентиляторами и
закреплены. Оси шкивов электродвигателей и вентиляторов при ременной передаче должны быть
параллельными, а средние линии шкивов должны совпадать. Ремни должны быть натянутыми в
соответствии с требованиями завода-изготовителя. Салазки электродвигателей должны быть
взаимно параллельны и установлены по уровню. Опорная поверхность салазок должна
соприкасаться по всей плоскости с фундаментом. Соединительные муфты и ременные передачи
следует ограждать.
Гибкие воздуховоды следует применять в соответствии с рабочей документацией в
качестве фасонных частей сложной геометрической формы, а также для присоединения
вентиляционного оборудования, воздухораспределителей, шумоглушителей и других устройств,
расположенных в подшивных потолках, камерах.
Применение гибких воздуховодов в качестве магистральных воздуховодов не допускается.
Завершающей стадией монтажа систем вентиляции воздуха являются пусконаладочные
работы и сдача систем в эксплуатацию. Приемка работ производится в следующей
последовательности:
• освидетельствование скрытых работ;
• индивидуальные испытания вентиляционного оборудования (обкатка);
• сдача на предпусковые испытания и наладку.
Освидетельствованию скрытых работ подлежат воздуховоды и вентиляционное
оборудование, скрываемое в шахтах, подвесных потолках и т.д. Результаты приемки работ,
скрываемых последующими работами, в соответствии с требованиями проектной и нормативной
документации оформляются актами освидетельствования скрытых работ.
Произвести проверку на герметичность участков воздуховодов, скрываемых
строительными конструкциями, методом аэродинамических испытаний (если требования указаны
в рабочем проекте); по результатам проверки на герметичность составить акт освидетельствования
скрытых работ.
Индивидуальные испытания вентиляционного оборудования (обкатка) производятся с
целью проверки работоспособности электродвигателей и отсутствия механических дефектов во
вращающихся элементах оборудования. Как правило, обкатка производится после монтажа
оборудования при подключенной сети воздуховодов. В случаях установки крупногабаритного
оборудования в труднодоступных местах (кровля зданий, подвалы и т.д.) рекомендуется
производить обкатку до подачи оборудования к месту монтажа (на производственной базе или
непосредственно на стройплощадке).
При обкатке оборудования с не подключенной сетью запрещается включение без создания
искусственного сопротивления (заглушить 3/4 всасывающего отверстия). Обкатка
вентиляционного оборудования производится в течение 1 ч, или путем проверки значений силы
тока двигателя, работающего в режиме эксплуатации.
Расхождение показаний не должно превышать 10% значений тока (согласно СП
73.13330.2016 Внутренние санитарно-технические системы зданий. Актуализированная редакция
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
29
Инв. № подп.
Подп. и дата
Взам. инв. №
СНиП 3.05.01-85), указанных на двигателе.
При отсутствии электроснабжения вентиляционных установок по постоянной схеме
подключение электроэнергии по временной схеме и проверку исправности пусковых устройств
осуществляет генеральный подрядчик.
По результатам испытаний (обкатки) вентиляционного оборудования составляется акт.
2.2
Требования к качеству и приемке работ
Качество работ обеспечивается высоким уровнем входного, операционного,
инспекционного и приемочного контроля, а также выполнением всех технологических операций и
инструкциям по видам работ, утвержденных в установленном порядке.
С целью обеспечения необходимого качества монтажа системы вентиляции монтажносборочные работы должны подвергаться контролю на всех стадиях их выполнения.
Производственный контроль подразделяется на входной, операционный (технологический),
инспекционный и приемочный. Контроль качества выполняемых работ должен осуществляться
специалистами или специальными службами, оснащенными техническими средствами,
обеспечивающими необходимую достоверность и полноту контроля, и возлагается на
руководителя
производственного
подразделения
(прораба,
мастера),
выполняющего
вентиляционные работы.
Входной контроль проводится с целью выявления отклонений от требований проекта и
соответствующих стандартов у изделий вентиляционной системы. Входной контроль
осуществляется путем проверки внешним осмотром и замерами, а также контрольными
испытаниям в случаях сомнений в правильности характеристик или отсутствии необходимых
данных в сертификатах и паспортах заводов-изготовителей. Результаты входного контроля
оформляются Актом.
При входном контроле надлежит проверять соответствие поступающих на объект
монтажных материалов и изделий действующим стандартам, техническим условиям и другим
документам и требованиям. При отсутствии сертификатов качество изделий и материалов должно
быть подтверждено результатами лабораторных испытаний.
Количество изделий и материалов, подлежащих входному контролю, должно
соответствовать нормам, приведенным в технических условиях и стандартах.
Методы инструментального контроля качества, точность и правильность выполненных
работ осуществляется с помощью измерительных приборов. Все инструменты должны быть
поверены и иметь паспорта качества.
Производитель работ обязан иметь паспорта качества на используемые материалы, которые
предоставляются в качестве исполнительной документации.
Допускаемые отклонения наружных размеров поперечных сечений воздуховодов не
должны превышать величин, указанных в таблице 1.
Таблица 1
Размеры сторон воздуховода
Диаметр, мм
Отклонение, мм
прямоугольного сечения, мм
100-250
-3
100-250
300-500
315-500
600-1250
560-1250
-4
-6
1400-2000
1600-2000
-7
Овальность воздуховодов круглого сечения не должна превышать величин, указанных в
таблице 2.
Таблица 2
Наружный
Наружный диаметр, мм
Овальность, мм
Овальность, мм
диаметр, мм
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
30
100-250
5
560-1250
15
315-500
10
1400-2000
25
Инв. № подп.
Подп. и дата
Взам. инв. №
Неплоскостность стенок воздуховодов прямоугольного сечения не должна превышать
величин, указанных в таблице 3.
Таблица 3
Наружный размер стороны
Наружный размер
поперечного сечения
стороны поперечного
Неплоскостность,
Неплоскостность, мм
сечения прямоугольного
мм
прямоугольного
воздуховода, мм
воздуховода, мм
100-250
5
600-1250
15
300-500
10
1600-2000
20
Торцы прямых участков воздуховодов должны быть перпендикулярны их осям или
смежным поверхностям. Отклонение от перпендикулярности торца не должно превышать 10 мм
на 1000 мм длины стороны или диаметра поперечного сечения воздуховода.
Угловые размеры воздуховодов (отводов, узлов ответвлений, переходов и т. д.) должны
соответствовать требованиям монтажных проектов. При этом допустимое отклонение не должно
превышать ±1° 30’.
Соединительные детали, предназначенные для монтажа воздуховодов на фланцах и
бесфланцевых соединениях (бандажных, реечных и др.), должны соответствовать требованиям
технической документации на тип соединения, утвержденной в установленном порядке.
Закрепление фланцев на воздуховодах из стали толщиной 0,5-1,5 мм должно выполняться с
помощью отбортовки, а при толщине стали св. 1,5 мм - электродуговой сваркой сплошным швом.
При толщине стали более 1 мм допускается закрепление фланцев без отбортовки
прихватками электродуговой сваркой через 50-60 мм с последующей герметизацией зазора между
фланцами и воздуховодами.
Способы герметизации должны быть определены технологией предприятия изготовителя.
Отбортовка фланцевых воздуховодов должна перекрывать фланец не менее 6 мм и не
должна перекрывать болтовые отверстия.
Сквозные разрывы в отбортовке допускаются не более четырех на одном торце
воздуховода.
Закрепление фланцев от перемещения их вдоль оси фланцевого воздуховода круглого
сечения с отбортовкой на фланцы должно производиться любым способом с обязательным
обеспечением возможности их вращения вокруг оси. При этом отбортовка должна плотно
прилегать к зеркалу фланца воздуховода.
Для воздуховодов из листа толщиной более 1,5 мм фланцы из углового проката должны
быть приварены с внутренней стороны, а фланцы плоские - с наружной стороны изделия. При
этом кромки торцов воздуховодов не должны выступать за зеркало фланца.
Воздуховоды, изготовленные из неоцинкованной стали, их соединительные крепежные
детали (включая внутренние поверхности фланцев) должны быть огрунтованы (окрашены) на
заготовительном предприятии в соответствии с проектом (рабочим проектом).
Наружный диаметр и овальность воздуховодов (мм) измеряются:
• наружный диаметр воздуховода (
) круглого сечения путем замера длины наружной
окружности поперечного сечения
, перпендикулярного оси воздуховода. Размер
диаметра определяется по формуле
;
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
31
• овальность поперечного сечения воздуховодов круглого сечения - путем замера
наибольшего и наименьшего внутреннего диаметра с торцов воздуховодов во взаимноперпендикулярных направлениях.
Качество покрытий, швов, отбортовки, крепления соединительных изделий, крепежных
деталей, элементов жесткости и шин, внешний вид изделий, а также комплектность, маркировка и
упаковка проверяются визуально.
В комплект поставки воздуховодов должны входить изделия, указанные в монтажном
проекте (ведомостях, эскизах), за исключением обеспыливающих и регулирующих устройств циклонов, заслонок и клапанов (всех типов), шумоглушителей, изготовляемых по
соответствующим типовым чертежам и ТУ, и средства крепления.
В комплект воздуховодов, соединяемых на бесфланцевых соединениях, должны входить
бандажи, рейки и другие детали, предусмотренные технической документацией на эти виды
соединений, утвержденной в установленном порядке.
Каждый комплект воздуховодов должен сопровождаться монтажным проектом (ведомости,
эскизы, схемы) в одном экземпляре и накладной предприятия-изготовителя с отметкой отдела
технического контроля.
Изделия воздуховодов должны иметь маркировочные знаки, нанесенные на внутреннюю
или наружную поверхность на расстоянии 100-300 мм от торца изделия масляной краской,
отличающейся по цвету от основной краски.
Допускается маркировать изделия с помощью маркировочных табличек или иным
способом, обеспечивающим возможность выявления принадлежности изделия к данному
комплекту воздуховодов.
Маркировочный знак должен соответствовать требованиям монтажного проекта и
утвержденному на предприятии-изготовителе эталонному образцу.
Операционный контроль осуществляется в ходе выполнения производственных операций с
целью обеспечения своевременного выявления дефектов и принятия мер по их устранению и
предупреждению. Контроль проводится под руководством мастера, прораба, в соответствии с
Картой операционного контроля монтажа узлов вентиляции.
При операционном (технологическом) контроле надлежит проверять соответствие
выполнения основных производственных операций по монтажу требованиям, установленным
строительными нормами и правилами, проектом схемы вентиляции, и другими нормативными
документами.
При осуществлении контроля качества работ на каждой из указанных ниже стадий должны
быть проверены:
Инв. № подп.
Подп. и дата
Взам. инв. №
При установке центробежных вентиляторов:
соответствие проекту характеристик вентиляторов и электродвигателя;
привязка вентилятора к строительным конструкциям;
прочность соединения вала электромотора с рабочим колесом вентилятора;
соосность вала вентилятора и электродвигателя при соединении их на муфте;
выверка параллельности осей электродвигателя и вентилятора при соединении их на
клиноременной передаче;
балансировка рабочего колеса;
прочность установки ограждения ременных передач и муфт;
горизонтальность опорной конструкции под вентилятор, установленной на пружинные
амортизаторы, и прочность крепления их к строительным конструкциям;
надежность крепления вентиляторов к опорным конструкциям;
вертикальность вала крышных вентиляторов;
плотность фланцевых соединений на входном и выходном патрубках вентилятора;
прочность опорных конструкций;
зазор между кромкой входного цилиндрического или конического патрубка и краем
рабочего колеса.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
32
При установке осевых вентиляторов:
балансировка лопастей и зазор между кромкой лопасти и внутренней поверхностью
обечайки;
надежность крепления вентилятора к опорным конструкциям;
прочность опорных конструкций.
При установке циклонов, скрубберов:
привязка циклонов, скрубберов к строительным конструкциям;
плотность фланцевых соединений;
вертикальность аппаратов;
надежность креплений опорных конструкций к основанию;
прочность опорных конструкций;
надежность крепления аппаратов к опорным конструкциям;
плавность работы мигалок.
Инв. № подп.
Подп. и дата
Взам. инв. №
При сборке
устройств:
воздуховодов,
воздухораспределительных
и
регулирующих
положение поперечных швов и разъемных соединений воздуховодов относительно
строительных конструкций;
вертикальность стояков;
отсутствие изломов, кривизны и винтообразности на прямых участках воздуховодов;
уклоны в разводящих участках воздуховодов, по которым транспортируется воздух с
высокой относительной влажностью;
тщательность и правильность поставки прокладок во фланцевых соединениях;
надежность и внешний вид креплений воздуховодов, воздухораспределительных устройств,
зонтов, местных отсосов (особое внимание должно быть обращено на крепления
воздуховодов, подлежащих изоляции или уже изолированных);
правильность установки мягких вставок;
плавность работы регулирующих устройств и удобство управления ими;
тщательность покраски воздуховодов и других элементов вентиляционных систем и
соответствие вида покраски проекту.
Проверка габаритов, размеров и привязок вентиляционных устройств производится путем
соответствующих промеров.
Горизонтальность установленного оборудования и других элементов устройств
определяется с помощью уровня.
Вертикальность установленного оборудования и других элементов устройств определяется
с помощью отвеса или уровня.
Совпадение отметок элементов устройств, установленных на определенном расстоянии
друг от друга, определяется с помощью водяного уровня.
Проверка уклона производится уровнем, устанавливаемым на специальную рейку.
Правильность затяжки болтов, посредством которых оборудование крепится к опорным
конструкциям, определяется следующими признаками:
•
фундаментные болты в напряженном состоянии отзываются на простукивание
четким звуком без дребезжания;
•
хорошо затянутая гайка с плотно надетым на нее гаечным ключом пружинит при
ударе по рычагу ключа молотком.
Проверка правильности установки прокладок во фланцевых соединениях воздуховодов
производится щупом или путем контрольной разборки одного или нескольких соединений.
Проверка соосности валов вентиляторов с электродвигателями производится с помощью
специального индикатора.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
33
Равномерность зазора между муфтами проверяется щупом или штангенциркулем.
Проверка положения шкивов (при соединении вентиляторов с электродвигателями на
клиноременной передаче) производится путем натяжки шнура в плоскости торцов шкивов. При
одинаковой ширине шкивов торцы должны лежать на одной прямой. При разной ширине шкивов
расстояние до торцовых кромок шкива должно быть одинаковым с обеих сторон шкива.
При проверке баланса колеса вентилятора намечают мелом точку на ободе колеса и
приводят его во вращение. После остановки замечают положение отмеченной точки и вновь
приводят колесо во вращение. При наличии баланса колесо не должно возвращаться в свое
первоначальное положение.
Результаты операционного контроля должны быть зарегистрированы в Журнале
производства работ по устройству вентиляции.
При инспекционном контроле надлежит проверять качество вентиляционных работ
выборочно по усмотрению заказчика или генерального подрядчика с целью проверки
эффективности ранее проведенного производственного контроля. Этот вид контроля может быть
проведен на любой стадии монтажа вентиляционной системы.
Результаты контроля качества, осуществляемого техническим надзором заказчика,
авторским надзором, инспекционным контролем, и замечания лиц, контролирующих производство
и качество работ, должны быть занесены в Журнал производства работ по устройству вентиляции
и фиксируются также в Общем журнале работ. Вся приемо-сдаточная документация должна
соответствовать требованиям СП 48.13330.2019_СНиП 12-01-2004 «Организация строительства».
Генеральный подрядчик должен предъявлять представителю заказчика журнал
вентиляционных работ, акты освидетельствования на скрытые работы, протоколы,
исполнительную документацию, сертификаты и паспорта на примененные материалы,
оборудование и изделия для сопоставления с требованиями проекта, технических условий, норм и
стандартов.
Качество производства работ обеспечивается выполнением требований к соблюдению
необходимой технологической последовательности при выполнении взаимосвязанных работ и
техническим контролем за ходом работ, изложенным в Проекте организации строительства и
Проекте производства работ, а также в Схеме операционного контроля качества работ.
Карта операционного контроля монтажа металлических воздуховодов
Технологический процесс
Инв. № подп.
Подп. и дата
Взам. инв. №
Поставка деталей
воздуховодов к месту
монтажа
Разметка мест установки
средств крепления
воздуховодов
Контролируемые показатели
Проверка комплектности системы
вентиляции (наличие
регулирующих устройств, средств
крепления и т.д.)
Шаг установки креплений в
соответствии со СНиП 3.05.01-85
Измерительный
инструмент
Вид контроля
Постоянный
100%. Визуально.
Соответствие с
комплектовочной
ведомостью,
эскизами
-
Рулетка
Шнур
Отвес
Таблица 4
10 м
200 г
Постоянный
100%
Сверление отверстий в
строительных
конструкциях
Глубина сверления
Метр стальной
Постоянный
100%
Установка средств
крепления
Прочность установки креплений
-
Постоянный
100%. Визуально
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
34
Сборка в укрупненные
узлы деталей
воздуховодов,
регулирующих и
воздухораспределительных
устройств на площадке
Правильность сборки в
соответствии с проектом.
Герметичность соединений
Подъем на проектную
отметку и соединение
между собой укрупненных
узлов воздуховодов с
предварительным
закреплением
-
Визуально.
Постоянный
100%
Положение поперечных швов и
разъемных соединений
воздуховодов относительно
строительных конструкций.
Вертикальность стояков.
Отсутствие изломов, кривизны на
прямых участках воздуховодов
Отвес
Визуально.
Постоянный
100%
Выверка смонтированных
воздуховодов и их
окончательное закрепление
Горизонтальность установки
воздуховодов и соблюдение
уклонов в разводящих участках
воздуховодов. Плотность охвата
воздуховода хомутами. Надежность
и внешний вид креплений
Метр металлический,
10 м,
рулетка
300 мм
уровень
Присоединение
воздуховодов к
вентиляционному
оборудованию
Правильность установки мягких
вставок (отсутствие провиса)
-
Опробование действия
регулирующих устройств
Плавность работы регулирующих
устройств
200 г
Постоянный
100%. Визуально
Постоянный
100%. Визуально
Выходной 100%.
Визуально
По окончании работ по каждому направлению необходимо составить акты
освидетельствования скрытых работ по форме.
Поступившие для проведения монтажных работ материалы перед их применением
должны быть проверены на соответствие паспортным данным и технологическим требованиям.
Приемка работ осуществляется комиссией, состоящих из представителей заказчика и
подрядчика с подписанием актов приемки выполненных работ. Выполнение работ должны
соответствовать требованиям СНиП.
Пример заполнения Схемы контроля качества законченных монтажных работ, приведен в таблице
5.
Таблица 5
Инв. № подп.
Подп. и дата
Взам. инв. №
Наименование
операций, подлежащих
контролю
Степень герметичности
вентиляционной
системы
Степень герметичности
стыков вентилятора с
воздуховодом,
Предмет, состав и
объем проводимого
контроля,
предельное
отклонение
Разница между
фактическим расходом
приточного и
вытяжного воздуха и
производительностью
вентилятора не должна
превышать 5-10%
Перепад давления
внутри и вне
воздуховодов
Способы
контроля
Время
проведения
контроля
Кто
контроли
рует
Приборами
контроля
По
окончанию
монтажа
Лаборант
-"-
-"-
-"-
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
35
оборудованием
Давление, создаваемое
вентилятором, давление
и скорость воздуха в
в/воде
Плавность и
бесшумность работы
вентиляторов
Соответствие проекту
частоты вращения
вентилятора и
двигателя
Проверка
балансировки колес
вентиляторов
Тахометр
Приборами
контроля
-"-
-"-
-"-
-"-
На объекте строительства должен вестись Общий журнал работ и Журнал авторского надзора
проектной организации.
2.3 Завершение работ.
По завершению работ (по факту сдачи объекта приемочной комиссии) подрядчик в течении
10-ти рабочих дней освобождает площадку от средств производства и временных строительных
сооружений в т.ч.: ограждений и информационных знаков, строительного мусора. Строительная
площадка сдается на чистоту по акту.
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ,
3.1 Перечень опасностей со средним и высоким уровнем риска с
корректирующими мероприятиями
Риски и меры по их снижению:
Наименование
опасности
1
Работы на
высоте
Вид риска
Травмы
работника при
падении с
высоты
Инв. № подп.
Подп. и дата
Взам. инв. №
№п
/п
Таблица 6
Уровень
риска
(средний,
высокий)
Высокий
Корректирующие мероприятия,
снижающие уровни рисков до
приемлемого
Уровень
риска после
применения
мероприяти
й (средний,
низкий)
1.Руководитель работ обязан
Низкий
остановить работы до разработки
корректирующих мероприятий и
внесения изменений в ППР, если им
выявлено небезопасное ведение работ.
2. Работы выполнять согласно ППР,
инженерно-технические работники
осуществляют контроль за
выполнением требований ППР.
3. Руководителю работ ознакомить
работников с Правилами по охране
труда при работе на высоте,
утвержденными приказом Минтруда
России от 16.11.2020 № 782н.
4. При выполнении работ на высоте
должны соблюдаться:
- меры безопасности от падения
материалов и инструментов для чего:
материалы, инструмент необходимо
надежно привязывать веревкой, подъем
и хранение сменных материалов
производится в бадье, контейнерах,
кассетах, а ручного инструмента в
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
36
Взам. инв. №
Подп. и дата
Инв. № подп.
2
Падение
предметов,
инструментов
Травмы
работника при
падении с
высоты
инструмента,
предметов
Высокий
3
Недостаточная
освещенность
Средний
4
Острые края
металлоконстр
укций
5
Передвижение
по территории
стройплощадки
Получение
травмы
работников
(падение
работников,
падение
предметов) изза
недостаточной
освещённости
Механические
травмы
работающих о
заусенцы
металлоконстр
укций
Травмы
различной
степени
тяжести в
результате
наезда
6
Выполнение
Возникновение
Высокий
сумках, на поясе монтажника.
- пока начни смены, а также во время
перерыва в работе, инструменты и
приспособления должны быть убраны с
лесов, подмостей, настилов или
надежно закреплены.
- опасные зоны производства работ
ограждаются защитными
ограждениями.
5. В случае падения с высоты рабочего
и завис анис его на страховочном
поясе, самим никаких мер по
извлечению пострадавшего не
предпринимать. Вызвать спасательную
группу.
1. Элементы поднимать/спускать
Низкий
обвязав их капроновой веревкой.
2. При подъеме/спуске груза
(инструмента/предметов) никто не
должен находиться в опасной зоне.
3. Монтажники, работая на высоте,
должны класть инструмент для работы
в сумку, которая крепится на поясе.
Запрещается класть инструмент и
материалы на настил.
4. Руководителю работ ознакомить
работников с Правилами по охране
труда при работе на высоте,
утвержденными приказом Минтруда
России от 16.11.2020 № 782н.
1. Своевременная замена ламп
Низкий
освещения.
2. Строительная площадка, леса и
подходы к ним должны быть освещены
в соответствии с СНиП 23-05-95*
"Естественное и искусственное
освещение". Освещенность должна
быть равно мерной без слепящего
действия осветительных приборов.
Средний
Использование СИЗ в соответствии с
видами выполняемых работ.
Низкий
Средний
1. Проведение инструктажа по
перемещению на стройплощадке.
2. Ограничение скорости ТС по
территории стройплощадки -15 км/ч.
Разделение маршрутов движения ТС и
пешеходов.
3. Передвижение пешеходов по
строительной площадке
осуществляется по огражденным
пешеходным дорожкам.
1. Соблюдение правил производства
Низкий
Низкий
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
37
Взам. инв. №
Подп. и дата
Инв. № подп.
огневых работ
пожара
7
Работы с
применением
ручного
электроинстру
мента
Травмы
работников от
поражения
электротоком
Высокий
8
Пониженная
температура
воздуха
переохлаждени
е
Высокий
9
Движущиеся
вращающиеся
части машин и
Травмы
работников от
контакта с
Средний
пожароопасных работ (выдача нарядадопуска). 2. Запрещение использования
приборов с открытыми нагрев
артельными элементами.
3. Обеспечение средствами
пожаротушения.
4. Проведение инструктажей и
противопожарных тренировок.
5. Контроль противопожарного
состояния зданий и сооружений. 6.
Контроль ИТР за выполнением работ
по ППР и использованием СИЗ в
соответствии с видом выполняемых
работ.
7. Выставить наблюдающего,
ответственного за пожарную
безопасность и дополнительно
выполнить пролив водой в местах
производства работ в радиусе 4 м. до
начала и после окончания огневых
работ.
8. Руководителю работ организовать
проверку мест проведения огневых
работ по их окончанию в течении 5
часов.
9. Руководителю работ получить
информацию и убедиться в
исправности пожарного крана. 10.
Руководителю работ провести
инструктаж по мерам пожарной
безопасности с указанием маршрута
эвакуации при возникновении пожара.
1. Лица, допущенные к работе с
электроинструментом, должны
предварительно пройти обучение и
проверку знаний инструкции по охране
труда, и иметь запись в
квалификационном удостоверения о
допуске к выполнению работ с
применением электроинструмента.
2. Применение электроинструмента 1
класса разрешено только при
согласовании с заказчиком.
3. Работы выполнять по ППР,
использование СИЗ в соответствии с
выполняемыми работами.
Использование зимней спецодежды.
Устройство помещений для обогрева
рабочих. Сокращение времени
нахождения на открытых рабочих
площадках при низких температурах
окружающей среды. Режимы труда и
отдыха работающих по МР
2.2.7.2129-06
Производство работ выполнять по
наряду-допуску. Оградить опасную
зону. Не допускать в опасную зону
Низкий
Низкий
Низкий
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
38
движущимися,
вращающимис
я частями
машин и
механизмов
10
Выполнение
электромонтаж
ных работ
Поражение
электрическим
током при
повреждении
изоляции
кабелей
Высокий
11
Травмы
работников при
работе с
химическими
веществами
(красками)
Вредные
вещества в
лакокрасочных
материалах
других рабочих
составах,
действующих
на рабочих
через
дыхательные
пути,
пищеварительн
ую систему,
кожный покров
и слизистые
оболочки
органов зрения
и обоняния
Средний
12
Легковоспламе
няющиеся и
горючие
Ожог или
смерть
работников.
Высокий
Инв. № подп.
Подп. и дата
Взам. инв. №
механизмов
посторонних лиц. Запретить
нахождение работников в зоне работы
машинист механизмов. Провести
дополнительный инструктаж
работников. При необходимости
краткосрочного нахождения в опасной
зоне ответственный руководитель
работ, используя знаковую
сигнализацию, останавливает работу
механизмов. Рабочие одеты в
сигнальные жилеты.
Использование и применение
Низкий
оборудования при производстве
электромонтажных работ
соответствующего ГОСТ 12.2.008-75.
Использование и применение
заземленного трансформатора.
Использование и применение
диэлектрических перчаток, калош или
диэлектрического коврика при работе в
условиях повышенной опасности
поражения электрических током.
Кабели, применяемых при
электропрогреве -2гр. защиты от
поражения током. Прогревочный
трансформатор заземлен медным
кабелем сечением 1x10мм2 м/к
существующего здания. Точку
подключения заземления указывает
представитель отдела гл. энергетика.
Применение лакокрасочных
Низкий
материалов разрешается только при
обеспечении работников
индивидуальными средствами защиты.
На рабочем месте запретить курение,
прием пищи. Приготовление рабочих
составов лакокрасочных материалов и
разбавление их растворителями
следует производить в специально
отведенных для этого местах,
оборудованных местной вытяжной
вентиляцией. При перемешивании или
переливании лакокрасочных
материалов и растворителей следует
пользоваться защитными очками, а
также защищать кожу рук. Тара, в
которой находятся лакокрасочные
материалы, должна быть исправной,
плотно закрывающейся, небьющейся.
Производство работ выполнять по
наряду- допуску. В присутствии лица,
выдающего наряд-допуск, оценить
полноту мер безопасности, указанных в
наряде допуске.
Запретить накапливать на площадках
Низкий
горючие вещества. Запретить курение в
местах, содержащих горючие и
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
39
13
материалы
Отравление
дымом.
Выполнение
электрогазосва
рочных работ
Возникновение
пожара
Ожег,
воздействие
раскаленными
частицами.
УФО
Инв. № подп.
Подп. и дата
Взам. инв. №
3.2.
Высокий
легковоспламеняющиеся материалы.
Содержать в исправном состоянии
противопожарное оборудование (см.
раздел пожарная безопасность).
Проведение проверок рабочих мест.
Контроль ИТР за выполнением работ
по ППР и использованием СИЗ в
соответствии с видом выполняемых
работ. Выставить наблюдающих на
местах производств работ.
Руководителю работ организовать
проверку мест проведения
электрогазосварочных работ по их
окончанию в течении 5 часов
Низкий
Контроль ИТР за выполнением работ
по ППР и использованию СИЗ в
соответствии с видом выполняемых
работ.
Контроль ИТР за выполнением работ
по ППР и использованию СИЗ в
соответствии с видом выполняемых
работ.
Специальные меры безопасности
3.2.1 Требования электробезопасности на строительной площадке
Монтаж временных сетей, распределительных устройств и щитов на стройплощадке
выполнить с соблюдением требований СНиП 12-03-2001 п. 6.4. и регламента по проведению работ
в электроустановках до 1000 В.
Колебания напряжения питающей сети электрического тока, к которой подключено
сварочное оборудование, не должны превышать ±5 % номинального значения.
Электрооборудование и комплектующие электрические аппараты должны быть выполнены
в защищенном исполнении не менее IP 44, в соответствии с требованиями государственных
стандартов.
Электробезопасность на монтажном участке должна обеспечиваться в соответствии с
требованиями СНиП 12-03-2001 и "Правил по охране труда при эксплуатации электроустановок"
Электрооборудование и комплектующие электрические аппараты должны быть выполнены
в защищенном исполнении, в соответствии с требованиями государственных стандартов. Все
электроинструменты, применяемые при выполнении работ с двойной изоляцией, и оснащены
устройством защитного отключения.
При использовании переносных электрических приборов необходимо соблюдать
соответствующие предписания и периодичность проведения технического обслуживания и
проверок (не менее одного раза в полгода; на строительных площадках каждые три месяца).
У персонала, работающего с электроинструментом, должна быть 2 группа по
электробезопасности.
Кабели, идущие от распределительных устройств или к ним, необходимо прокладывать так,
чтобы они были защищены от повреждений, и чтобы о них не могли споткнуться работники.
Соединительные линии должны, по меньшей мере, соответствовать качеству среднего кабеля с
резиновой оболочкой.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
40
Разводка временных электросетей напряжением до 1000В, используемых при электроснабжении
объектов строительства, выполнена изолированными проводами или кабелями на конструкциях на
высоте над уровнем перекрытия 2,5 м.
При работе с электроинструментом персонал обязан:
-установить и использовать УЗО.
- следить за тем, чтобы питающий кабель был защищен от случайного повреждения, а также
соприкосновения с горячими и масляными поверхностями;
- при прекращении подачи электроэнергии или временном перерыве в работе отключить
машину штепсельной вилкой от сети;
- при длительных перерывах в работе электроинструмент уложить в специально
предназначенное место;
- бережно обращаться с ним, не подвергая его ударам, перегрузкам в работе, воздействию
грязи, влаги, нефтепродуктов, растворителей и т.п.;
- регулярно подвергать его ревизии в соответствии с паспортными данными;
- следить, чтобы кабель (шнур) электроинструмента был защищен от случайного
повреждения.
- следить, чтобы кабели или провода не соприкасались с металлическими, горячими,
влажными и масляными поверхностями или предметами;
- не допускать натяжения и перекручивания кабеля (шнура). Не подвергать их нагрузкам, т.е.
не ставить на них груз;
Инв. № подп.
Подп. и дата
Взам. инв. №
При работе с электроинструментом запрещается:
- превышать предельно допустимую продолжительность работы, указанную в паспорте
машины;
- передавать его лицам, не имеющим права работать с ним;
- стоять во время работы на обрабатываемом изделии;
- обрабатывать деталь, находящуюся на весу или свисающую с упора;
- использовать массу тела для создания дополнительной нагрузки на инструмент;
- работать у не огражденных или не закрытых люков и проемов, а также с переносных
лестниц, стремянок и незакрепленных подставок;
- самостоятельно устранять неисправности электроинструмента (в этих случаях необходимо
сдавать его в ремонт);
- переносить его, держа за кабель или вставной инструмент (переносить можно только, держа
за рукоятку);
- оставлять без присмотра инструмент, подсоединенный к питающей сети;
- держать руки вблизи вращающегося инструмента;
- снимать с инструмента средства виброзащиты и управления рабочим инструментом;
- крепить абразивный круг без картонных прокладок;
- снимать защитные кожухи.
3.2.2 Меры безопасности при работе с ручным инструментом.
Эксплуатация ручных машин должна осуществляться при выполнении следующих
требований:
- проверка комплектности и надежности крепления деталей, исправности защитного кожуха,
кабеля (рукава) должна осуществляться при каждой выдаче машины в работу;
- до начала работы следует проверять исправность выключателя и машины на холостом ходу;
- при перерывах в работе, по окончании работы, а также при смазке, очистке, смене рабочего
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
41
инструмента и т.п. ручные машины должны быть выключены и отсоединены от электрической
сети;
- надзор за эксплуатацией ручных машин следует поручать специально выделенному для
этого лицу (мастер).
Ручные электрические машины должны соответствовать требованиям соответствующих
государственных стандартов.
Условия использования в работе электроинструмента и ручных электрических машин
различных классов устанавливаются межотраслевыми правилами по охране труда при
эксплуатации электроустановок потребителей.
Инструмент, применяемый в строительстве, промышленности строительных материалов и
строительной индустрии, должен осматриваться не реже одного раза в 10 дней, а также
непосредственно перед применением. Неисправный инструмент, не соответствующий
требованиям безопасности, должен изыматься.
При переноске или перевозке инструмента его острые части следует закрывать чехлам.
3.2.3. Погрузо-разгрузочные работы вручную
Инв. № подп.
Подп. и дата
Взам. инв. №
Поднимать и перемещать грузы вручную необходимо при соблюдении норм, установленных
законодательством.
К постоянным погрузочно-разгрузочным работам допускают лиц не моложе 18 лет,
прошедших соответствующий медицинский осмотр, инструктаж по технике безопасности.
Погрузочно-разгрузочные работы, выполняемые вручную, должны проводиться при
соблюдении норм, ограничивающих подъем и переноску тяжестей в зависимости от пола и
возраста работающих.
Предельная норма переноски тяжестей для мужчин старше 18 лет не должна превышать 50 кг.
Поднимать вручную груз массой 60... 80 кг должны не менее двух рабочих.
Длинномерные грузы (бревна, доски, трубы и т.д.) должны переносить несколько рабочих с
учетом допустимых нагрузок на одного человека. Рабочие должны находиться с одной стороны
переносимого груза.
Рабочим, занятым на переноске тяжестей вручную, кроме обеденного перерыва должны
предоставляться перерывы для кратковременного отдыха. Продолжительность и распределение
этих перерывов устанавливаются правилами внутреннего распорядка («Правила об условиях труда
грузчиков при погрузочно-разгрузочных работах»).
Рабочие должны быть обучены приемам правильного и безопасного переноса вручную
различных грузов, а также способам рационального применения вспомогательных
приспособлений и устройств.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
42
Инв. № подп.
Подп. и дата
Взам. инв. №
3.2.4 Требования к строительным лесам, переносным лестницам, средствам
подмащивания при организации рабочих мест на высоте
При работе на производственных площадках на высоте используемые средства
подмащивания и другие приспособления, обеспечивающие безопасность производства работ,
должны соответствовать действующим строительным нормам и правилам, другим нормативным
актам по охране труда.
Ширина настила монтажных подмостей должна быть не менее 1 м. Зазор между настилом и
собираемой конструкцией должен быть не более 10 см. Подмости, трапы, строительные леса
должны быть огорожены перилами высотой не менее 1 м.
Подмости высотой до 4 м допускаются к эксплуатации после их приемки ответственным
исполнителем работ. Подмости высотой более 4 м допускаются к эксплуатации после их приемки
соответствующей комиссией с оформлением акта.
Строительные леса, подмости и другие приспособления для выполнения работ на высоте
должны быть инвентарными, изготовлены по типовым проектам.
Строительные леса и подмости должны быть выполнены из металла.
При длине трапов и мостиков более 3 м под них должны устанавливаться промежуточные
опоры. Ширина трапов и мостиков не должна быть меньше 0,6 м, а настилов — не менее 1 м.
Все основные элементы строительных лесов рассчитываются на прочность, а строительные
леса в целом — на устойчивость. Стойки лесов должны быть по всей высоте прикреплены к
прочным частям здания или сооружения
Строительные леса и подмости должны иметь настил с ровной поверхностью, изготовленный
из сплошных досок или металлических трапов толщиной не менее 40 мм, с зазорами между
элементами досок настила не более 5 мм, который должен крепиться к поперечинам строительных
лесов.
Монтаж строительных лесов и подмостей, их разборка и ремонт должны производиться
специализированной организацией.
Строительные леса, выполненные из металла, должны быть заземлены.
3.2.5 Требования при работах на высоте.
Требования к рабочим.
К выполнению работ на высоте допускаются лица не моложе 18 лет, прошедшие
медицинский осмотр, без противопоказаний к выполнению работ на высоте (предварительный при
приеме на работу, в дальнейшем периодический - один раз в год), имеющие профессиональные
навыки, прошедшие в установленном порядке обучение безопасным методам и приемам работ,
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
43
инструктажи (вводный инструктаж и инструктаж на рабочем месте – повторный инструктаж по
безопасности труда проводится не реже одного раза в три месяца), стажировку не менее 5 рабочих
смен и проверку знаний по вопросам охраны труда, после обеспечения мер безопасности,
указанных в наряде-допуске, прошедшие целевой инструктаж и оформленные, указанные в
наряде-допуске.
Работники, имеющие перерыв в работе по профессии, должности более трех лет, а при
работе с объектами повышенной опасности - более одного года, должны пройти обучение и
проверку знаний требований охраны труда до допуска их к самостоятельной работе.
Все работы, выполняемые на высоте 1,3 м и более от поверхности грунта, перекрытия или
рабочего настила, считаются работами на высоте. Работы на высоте относятся к работам с
повышенной опасностью и включаются в соответствующий перечень видов работ, к которым
предъявляются повышенные требования по охране труда и производятся по наряду-допуску.
По наряду-допуску производятся работы на высоте, требующие для их безопасного
выполнения высокой согласованности в действиях работников, осуществления специальных
организационных и технических мероприятий, а также постоянного контроля за производством
работ. С учетом специфики отдельных видов работ на их производство разработана
технологическая карта.
Обязанности рабочих
Работник, приступающий к выполнению работы, должен быть ознакомлен:
• с требованиями инструкций по охране труда, другими нормативными правовыми актами по
охране труда в объеме соответственно выполняемой работе и в составе звена, бригады;
• с условиями и состоянием охраны труда на рабочем месте, существующим риском
повреждения здоровья, правилами и приемами безопасного выполнения работы;
• с состоянием производственного травматизма и профессиональной заболеваемости, мерами
по защите от воздействия опасных и вредных производственных факторов;
• с наличием и состоянием средств коллективной и индивидуальной защиты;
• с правилами внутреннего трудового распорядка и режимом работы организации и
ОБЯЗАН их выполнять!
Инв. № подп.
Подп. и дата
Взам. инв. №
Опасные производственные факторы
Основным опасным производственным фактором при работе на высоте является:
• расположение рабочего места выше поверхности земли (пола, настила) или над
пространством, расположенным ниже поверхности земли, и связанное с этим возможное
падение работника или падение предметов на работника.
• острые кромки, шероховатости на поверхности переплетов, конструкций, стеклопакетов;
• дефектное остекление (битые и слабо закрепленные стекла);
• ветровые нагрузки;
• воздействие отрицательных температур;
• слабое освещение и др.
Причины падения работников с высоты:
• технические - отсутствие ограждений, предохранительных поясов, страховочных канатов,
недостаточная прочность и устойчивость лесов, настилов, люлек, лестниц)
неподготовленное рабочее место и др.
• нарушение правил техники безопасности, производственных инструкций при работе на
высоте, перегрузка лесов, мусор, материалы, снег, наледь - неочищенные и неубранные в
местах производства работ;
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
44
• технологические - недостатки в проектах производства работ, неправильная технология
ведения работ;
• психологические - потеря самообладания, нарушение координации движений,
неосторожные действия, небрежное выполнение своей работы;
• метеорологические - сильный ветер, экстремальная температура воздуха, дождь, снег,
туман, гололед.
• нарушение режима, употребление наркотических веществ, алкогольное опьянение;
Причины падения предметов на работника:
• падение груза, перемещаемого грузоподъемными машинами, вследствие обрыва
грузозахватных устройств, неправильной строповки (обвязки), выпадения штучного груза
из тары и другие:
• падение монтируемых конструкций вследствие конструктивных недостатков, нарушения
последовательности технологических операций, отсутствие или слабое крепление (в том
числе и временного) конструкций и другие;
• аварии строительных конструкций вследствие проектных ошибок, нарушения технологии
изготовления сборных конструкций, низкого качества строительно-монтажных работ и
другие;
• падение материалов, элементов конструкций, оснастки, инструмента и тому подобного
вследствие нарушения требований правил безопасности
• отсутствие бортовой доски у края рабочего настила лесов или перекрытия,
несвоевременная очистка мест производства работ от посторонних материалов, мусора,
снега, наледи и другие.
Инв. № подп.
Подп. и дата
Взам. инв. №
При работе на высоте не допускается:
• работать без касок, испытанных страховочных привязей, страховочных канатов, других
средств индивидуальной и коллективной защиты;
• устраивать места складирования материалов в опасной зоне, на краю перекрытия и т.д.
• сбрасывать с высоты предметы;
• вставать на оконный отлив, проем;
• перелезать через ограждения и садиться на них при выполнении работ;
• дотрагиваться руками, инструментом, инвентарем до наружной электропроводки;
• вставлять стекла, стеклопакеты с локальным резким приложением усилия, резкими
нажатиями на стекло и толчками;
В зависимости от конкретных условий работ на высоте работники должны быть обеспечены
следующими средствами индивидуальной защиты:
• специальной одеждой в зависимости от воздействующих вредных производственных
факторов;
• касками для защиты головы от травм, вызванных падающими предметами или ударами о
предметы или конструкции;
• защитными очками, щитками, экранами для защиты органов зрения от пыли, летящих
частиц, яркого света или излучения и тому подобного;
• защитными перчатками или рукавицами и другими средствами для защиты рук;
• специальной обувью с нескользящей подошвой, соответствующего типа при работах с
опасностью получения травм ног;
• средствами защиты органов дыхания от пыли, дыма, паров и газов, частиц стеклянной пыли
плитного утеплителя и др.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
45
• предохранительными поясами для защиты от падения с высоты; Основным средством,
предохраняющим от падения с высоты, является предохранительный пояс, который
испытывается через каждые 6 мес.
• страховочными канатами, верёвками с узлами через 1 метр для закрепления к ним
карабином страховочного пояса при работе в труднодоступных местах;
• сигнальными жилетами при выполнении работ в местах движения транспортных средств.
Работники, участвующие в работах, при выполнении которых выделяются вредные газы,
пыль, искры, отлетающие осколки, стружка и тому подобное, обеспечиваются респираторами,
противогазами, очками, масками, шлемами, щитками.
Работающим при выполнении работ на высоте, лесах, подмостях, лестницах спецодежда
выдается по нормам основной профессии.
Средства индивидуальной защиты должны приводиться в готовность до начала рабочего
процесса.
Чистка специальной одежды струей сжатого воздуха, керосином, бензином, эмульсией,
растворителями не допускается. Работники без положенных средств индивидуальной защиты или
с неисправными средствами индивидуальной защиты к работе не допускаются.
Инв. № подп.
Подп. и дата
Взам. инв. №
Ограждение опасных зон
Зона работ с лесов должна быть ограждена переносным ограждением, должны быть
установлены предупреждающие и запрещающие знаки.
Согласно ГОСТ Р 12.3.053-2020 г. «Строительство, ограждения предохранительные
временные» расстояние от границы перепада по высоте до ограждения должно быть для:
- страховочных - не более 0,3 м;
- сигнальных и защитных - не менее 2,0 м;
- сигнально-защитных - не менее 0,5 и не более 1,8 м.
Сигнальные ограждения следует выполнять в виде каната, не рассчитанного на нагрузки и
прикрепленного к стойкам или устойчивым конструкциям зданий и сооружений, с навешанными
знаками безопасности в виде правильных треугольников желтого цвета с черной каймой со
стороной не менее 100 мм (Предупреждение о возможной опасности. Осторожность.
Внимание). Оформление знаков безопасности - по ГОСТ 12.4.026, расстояние между знаками
должно быть не более 6 м.
Страховочные ограждения следует рассчитывать на прочность и устойчивость к действию
горизонтальной сосредоточенной нагрузки не менее 0,7 кН, приложенной в любой точке по
высоте ограждения в середине пролета, а страховочные наружные, кроме того, горизонтально или
наклонно на прочность к действию груза массой 100 кг, падающего с высоты 1 м от уровня
рабочего места в середине пролета.
Защитные ограждения следует рассчитывать на прочность и устойчивость к поочередному
действию как горизонтальной, так и вертикальной равномерно распределенных нормативных
нагрузок 0,4 кН/м, приложенных на поручень.
Сигнально-защитные ограждения следует выполнять в виде каната для обозначения опасной
зоны, как сигнальное ограждение, и одновременно использовать в качестве опоры для закрепления
карабином предохранительного пояса при работе в опасной зоне на междуэтажных перекрытиях.
Сигнально-защитные ограждения следует рассчитывать также на прочность и устойчивость к
действию горизонтальной сосредоточенной нагрузки, приложенной в любой точке по высоте
ограждения в середине пролета, не менее 1 кН с коэффициентом динамичности 1,4.
Высота защитных и страховочных ограждений (расстояние от уровня рабочего места до самой
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
46
низкой точки верхнего горизонтального элемента) должна быть не менее 1,1 м, сигнальных - от 0,8
до 1,1 м, сигнально-защитных - от 1,2 до 1,8 м.
Расстояние между горизонтальными элементами в вертикальной плоскости защитного
ограждения должно быть не более 0,45 м.
Высота бортового элемента защитного ограждения должна быть не менее 0,1 м.
Осмотр ограждений должен проводить мастер (производитель работ) перед началом рабочей
смены, осмотр состоит в визуальном осмотре (проверке) исправного состояния сборочных единиц
и
элементов
ограждения.
Примеры ограждений:
Инв. № подп.
Подп. и дата
Взам. инв. №
Рис 1. Страховочное внутреннее ограждение.
Рис 2. Схема ограждения лестничных площадок и маршей.
Нахождение людей, устройство мест складирования, рабочих мест и др. в опасной зоне
запрещается!
Рабочее место
Рабочее место должно содержаться в чистоте; хранение заготовок, материалов, инструмента,
готовой продукции, отходов производства должно быть упорядочено и соответствовать
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
47
требованиям охраны труда.
На рабочем месте не допускается размещать и накапливать неиспользуемые материалы,
отходы производства и тому подобное, загромождать пути подхода и выхода. Перегружать
рабочее место, леса — не допускается!
Рабочие места и проходы к ним, расположенные на высоте более 1,3 м и расстоянии менее 2 м
от границы перепада по высоте ограждаются инвентарными перильными ограждениями,
выдерживающими нагрузку не менее 70 кг.
При невозможности применения защитных ограждений или в случае кратковременного
периода нахождения работников допускается производство работ с применением
предохранительного пояса.
При расположении рабочих мест на лесах воздействие нагрузок от размещенных материалов,
оборудования, оснастки и людей не должно превышать расчетных нагрузок на настил лесов.
Лестницы или скобы, применяемые для подъема или спуска работников на рабочие места на
лесах, расположенные на высоте более 5 м, должны быть оборудованы устройствами для
закрепления фала предохранительного пояса;
На границах зон постоянно действующих опасных производственных факторов
устанавливаются защитные ограждения, а на границах зон потенциальной опасности действия
этих факторов - сигнальные ограждения и знаки безопасности.
Рабочие места обеспечиваются необходимыми средствами коллективной и индивидуальной
защиты работников, первичными средствами пожаротушения, а также средствами связи и
сигнализации, другими техническими средствами обеспечения безопасных условий труда в
соответствии с требованиями действующих нормативных документов.
На каждом рабочем месте уровень освещенности должен соответствовать установленным
нормам. Искусственное освещение по возможности не должно создавать бликов и теней,
искажающих обзор.
Инв. № подп.
Подп. и дата
Взам. инв. №
Рабочий обязан:
• выполнять только ту работу, по которой проинструктированы и допущены мастером
(прорабом);
• выполнять правила внутреннего трудового распорядка, установленные в организации;
• соблюдать требования настоящей инструкции, проекта производства работ и
технологических карт, строительных норм и правил, инструкций по охране труда по
профессиям;
• при необходимости уметь оказывать потерпевшему первую доврачебную помощь;
• знать местонахождение аптечки, средств пожаротушения, номера телефонов медицинской
помощи, пожарной охраны, нормы переноски тяжестей, правила личной гигиены.
• пользоваться
выданной
спецодеждой,
спецобувью
и
предохранительными
приспособлениями
• находясь на стройплощадке, пользоваться защитной каской;
• запрещается употреблять, а также находиться на рабочем месте, территории организации
или в рабочее время в состоянии алкогольного, наркотического или токсического
опьянения;
• во избежание пожаров и взрывов не пользоваться открытым огнем вблизи сосудов с газами,
легковоспламеняющихся и взрывчатых веществ, курить только в специально
установленных местах;
• не загромождать подступы и проходы к противопожарному инвентарю, огнетушителям и
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
48
Взам. инв. №
Подп. и дата
Инв. № подп.
гидрантам; содержать рабочее место в чистоте и порядке;
• принимать пищу только в специально оборудованных помещениях, перед едой тщательно
мыть руки с мылом;
• питьевую воду употреблять только из сатураторных установок, фонтанчиков или питьевых
бачков;
• производя работы на краю перекрытия, обязательно пристёгиваться карабином
предохранительного пояса к страховочному канату, закреплённому за капитальные
конструкции здания; края перекрытия шириной 2000 мм перед началом работ очистить от
мусора, отходов, материалов, снега, наледи, наплывов бетона, раствора и т.д.
Перед выполнением работ на высоте проводится обязательный целевой инструктаж на
рабочем месте с разъяснением работникам:
• приемов безопасной работы на высоте;
• порядка подхода к рабочему месту;
• состояния рабочего места и содержании его в чистоте;
• характера и безопасных методов выполнения предстоящей работы;
• порядка пользования предохранительными приспособлениями, мест крепления карабином
предохранительного пояса;
• порядка и места установки грузоподъемных средств и так далее; места складирования
грузов, конструкций, материалов;
• мер по предупреждению падения с высоты, способов безопасного перехода с одного
рабочего места на другое;
• мероприятий по обеспечению безопасности при установке в проектное положение или
снятии конструкций, узлов, деталей и так далее;
• обеспечения приемлемых для работников факторов производственной среды
(освещенность, температура, влажность, скорость движения воздуха, атмосферные осадки,
шум, вибрация и так далее);
• состояния лесов, подмостей, площадок, лестниц, ограждений, страховочных канатов и тому
подобного;
• необходимости применения средств индивидуальной защиты – касок, предохранительных
поясов, предохранительных устройств, ловителей с вертикальным канатом с узлами через 1
метр и других;
• работа вблизи электрических линий, кабелей, проводов.
Необходимо ознакомиться с безопасными способами производства работ в проектнотехнологической документации, получить задание у бригадира или производителя работ.
Проверить исправность спецодежды и средств индивидуальной защиты, наличие бирок с
указанием даты испытания.
Проверить соответствие применяемых лесов, подмостей, лестниц, механизмов для работы на
высоте проектно - технологической документации (геометрические размеры, грузоподъемность и
т. д.), а также отсутствие механических повреждений канатов, лесов и т.д., сертификатов
соответствия, протоколов испытаний и проведения планово-предупредительного ремонта и т.д.
Требования безопасности во время работы:
Средства подмащивания, рабочий настил которых расположен на высоте 1,3 м и более от
поверхности земли или перекрытия, оборудуются перильными и бортовыми ограждениями
высотой не менее 1,1 м от настила, высота бортовой доски - не менее 0,15 м.
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
49
Трубчатые металлические леса в теплый период года должны быть заземлены и обеспечены
молниеотводами, величина сопротивления заземления должна быть не более 15 ОМ
Стремянки и лестницы, устанавливаемые в местах движения людей, транспорта - должны
быть выгорожены.
Перед использованием ручных электрических и пневматических инструментов проверять их
исправность. Работу ими производить только при наличии у рабочих квалификационных групп по
электробезопасности не ниже II.
При обрыве электропроводов, неисправности заземляющих устройств нужно немедленно
прекратить работу и поставить в известность мастера и электрослесаря.
Работу с лесов высотой более 4 м производить при наличии акта приемки и испытаний,
утвержденного главным инженером организации.
Загрузку лесов, подмостей производить в строгом соответствии со схемой и указанными
нагрузками = не более 200 кг/м²
Складировать инструменты, материалы, плиты утеплителя, конструкции, тару и др. только
после принятия мер, предотвращающих их произвольное опрокидывание, скольжение, сдувание
ветром и т.д.
Убирать с перекрытия, крыши и т.п. или надёжно закреплять при перерывах в работе и по
окончании работы — все остатки материалов, конструкции, приспособления, тару и т.п.
Применять испытанный предохранительный пояс, привязываясь страховочным канатом к
надёжной части здания или конструкции, при необходимости к страховочному канату (верёвке) с
большими узлами на ней (чтобы не проскочил карабин монтажного предохранительного пояса)
через 1 метр,
Подниматься на рабочее место, спускаться в низ только по стремянкам надёжно закреплённым
или капитальным лестницам. Запрещается пользоваться приставными лестницами или грузовыми
(фасадными) подъёмниками для спуска в низ.
Опасная зона при работе с лесов должна быть выгорожена на расстоянии 5 метров от
наружного периметра лесов, установлены знаки безопасности через 6 метров (предупреждающие
и запрещающие).
Инв. № подп.
Подп. и дата
Взам. инв. №
В целях обеспечения безопасности — запрещается:
• пользоваться неиспытанными предохранительными поясами (в случае, если
предохранительный пояс через некоторое время, после его испытания получил
повреждения по основному сечению (частичный порез, прокол, прожог, или в карабине
насечки, вмятины, трещины и т.д.) его следует сдать на склад и взамен получить
исправный, испытанный пояс;
• сбрасывать детали, материал, инструмент с высоты; производить какие-либо изменения в
конструкции на высоте путём удаления отдельных деталей, вырезки уголков, полок,
растяжек; ослаблять конструкции средств подмащивания, ограждения и т.д.;
• самовольно разбирать участки лесов, подмости и ограждения, перелезать через ограждения,
садиться и облокачиваться на них, упираться в ограждения при выполнении работ и т.д.;
• производить работы при ветре силой более 6 баллов, тумане, гололедице;
• не допускается применять в качестве оснастки и средств коллективной защиты предметы,
не предназначенные для этих целей;
• технологическая оснастка и средства коллективной защиты работников должны
содержаться в технически исправном состоянии с организацией их технического
обслуживания, контроля параметров и ремонта;
• перечень неисправностей, при которых не допускается эксплуатация технологической
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
50
оснастки, указывается в эксплуатационной документации завода-изготовителя;
• в случаях применения оснастки собственного изготовления перечень неисправностей, при
которых не допускается эксплуатация технологической оснастки, определяется
руководителем работ;
• работники, непосредственно эксплуатирующие технологическую оснастку и средства
коллективной защиты, до начала работы должны быть обучены безопасным методам и
приемам труда с их применением согласно требованиям эксплуатационной документации
завода-изготовителя и инструкций по охране труда для работников соответствующих
профессий.
Мероприятия при работах на высоте
Инв. № подп.
Подп. и дата
Взам. инв. №
1. К работе на высоте и допускаются лица, достигшие 18 лет, годные по состоянию здоровья,
обладающие соответствующими навыками и квалификацией, имеющие удостоверение на допуск к
выполнению работ на высоте.
2. Для работы на высоте рабочие должны быть снабжены страховочными привязями.
3. На всех средствах коллективной и индивидуальной защиты в соответствии с
установленными требованиями должны быть нанесены долговременные маркировки. Работники,
допускаемые к работам на высоте, должны проводить осмотр выданных им СИЗ до и после
каждого использования.
4. При работе на высоте рабочие должны крепиться карабином за существующие и
проверенные ограждения.
5. Работники, участвующие в сборке и разборке лесов, должны пройти соответствующее
обучение безопасным методам и приемам работ и должны быть проинструктированы о способах и
последовательности производства работ и мерах безопасности.
Для безопасного перехода на высоте с одного рабочего места на другое, при невозможности
устройства переходных мостиков с защитными ограждениями, должны применяться страховочные
системы. Использование безлямочных предохранительных поясов запрещено.
Работник обязан осуществлять присоединение карабина за несущие конструкции, обеспечивая
свою безопасность за счет непрерывности самостраховки при перемещении (подъеме или спуске)
по конструкциям на высоте в случаях, когда невозможно организовать страховочную систему.
6. Монтаж и разборка лесов и подмостей должны производиться под руководством прораба
или мастера.
В зоне, где устанавливаются или разбираются леса и подмости, не должны находиться
посторонние лица. Зона должна быть ограждена, на видном месте должны быть вывешены знаки
безопасности о запрещении прохода в зону.
7. При выполнении работ с лесов высотой 6 м и более должны быть не менее двух настилов:
рабочий (верхний) и защитный (нижний), а каждое рабочее место, примыкающее к зданию или
сооружению, должно быть, кроме того, защищено сверху настилом, расположенным на
расстоянии по высоте не более 2 м от рабочего настила.
Нагрузка на настилы лесов не должна превышать установленных проектом допустимых
значений, указанных в паспорте на леса.
8. Все используемые средства подмащивания перед работой в обязательном порядке испытать
с составлением акта.
При выполнении работ подрядной организацией с использованием сооружаемых ею лесов
последние должно принимать в эксплуатацию лицо, назначенное ответственным за безопасную
организацию работ на высоте, подрядной организации в присутствии лица, ответственного за
безопасную организацию работ на высоте организации, на территории которой проводятся
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
51
Инв. № подп.
Подп. и дата
Взам. инв. №
работы.
Результаты приемки лесов утверждаются главным инженером (техническим директором)
организации, принимающей леса в эксплуатацию. Допускается утверждение результатов приемки
лесов, сооружаемых подрядной организацией для своих нужд, начальником участка (цеха) этой
организации.
До утверждения результатов приемки лесов работа с лесов не допускается.
При приемке лесов должны быть проверены: наличие связей и креплений, обеспечивающих
устойчивость, узлы крепления элементов, настилы и ограждения, вертикальность стоек, наличие
заземления и выполнение освещенности лесов.
9. В период эксплуатации за состоянием всех элементов лесов, в том числе за состоянием
соединений, креплений, настилов и ограждений, должен быть установлен систематический
контроль со стороны инженерно-технических работников подрядной организации.
10. В процессе эксплуатации леса должны осматриваться перед началом работ каждой
рабочей смены производителем (исполнителем) работ, лицом, назначенным ответственным за
безопасную организацию работ на высоте (прорабом или мастером) – не реже одного раза в 10
рабочих смен. Результаты осмотра должны записываться в журнал приемки и осмотра лесов и
подмостей.
11. Настилы и лестницы лесов необходимо периодически в процессе работы и ежедневно
после ее окончания очищать от мусора.
12. Леса, работа с которых временно не производится, следует поддерживать в исправном
состоянии. Если работа с лесов не производилась в течение месяца и более, при возобновлении
работ леса должны быть приняты в эксплуатацию повторно комиссией по приемке.
13. Для правильной эксплуатации лесов и недопущения их перегрузки в местах подъема
людей на леса необходимо вывесить плакаты с указанием величины и схемы размещения
нагрузок. Скопление людей на настилах в одном месте не допускается.
14. Подвесные леса, подмости после их монтажа (сборки, изготовления) допускаются к
эксплуатации после соответствующих испытаний.
15. В случаях многократного использования подвесных лесов или подмостей они могут быть
допущены к эксплуатации без испытания при условии, что конструкция, на которую
подвешиваются леса (подмости), проверена на нагрузку, превышающую расчетную не менее чем в
два раза, а закрепление лесов осуществлено типовыми узлами (устройствами), выдерживающими
необходимые испытания.
16. Подвесные леса во избежание раскачивания должны быть прикреплены к несущим частям
здания (сооружения) или конструкциям.
17. При производстве работ на высоте применяется вышка-тура ВСП-2,0х2,0, приведенная на
рис. 1
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
52
Рис. 1. Вышка строительная сборно - разборная ВСП-2,0х2,0
Инв. № подп.
Подп. и дата
Взам. инв. №
Технические характеристики
Максимальная высота вышки, м………………………………………..21,0
Максимальная высота рабочей площадки, м…….…………………... 19,9
Высота секции вышки, м…………………….…………………………..1,23
Размеры рабочей площадки, м: ширина………………………….……..2,0
длина………………………………….2,0
Нормативная поверхностная нагрузка, кг……….……………….……250
3.2.6 Правила работы со страховочной привязью
Общие сведения.
Привязи страховочные являются принадлежностью личного снаряжения, предохраняющего
работающего от падения с высоты в процессе производства рабочих операций с перемещением в
любых направлениях в пространстве.
Удерживающая система обеспечения безопасности работ на высоте состоит из:
- удерживающей привязи, охватывающей туловище человека и состоящей из отдельных
деталей, которые в сочетании со стропами фиксируют работника на определенной высоте во
время работы;
- соединительного элемента (карабин);
- анкерной линии из гибкого каната или троса между структурными анкерами;
- соединительно -амортизирующей подсистемы (строп, амортизатор).
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
53
Номенклатура удерживающей системы обеспечения безопасности работ на высоте:
1) Рабочие и страховочные канаты из веревки страховочно-спасательные;
Для производства работ используются стропы из полиамидного каната и стропы из
металлической цепи (при производстве огнеопасных работ на высоте).
2) Удерживающая-страховочная привязь УС2Ж (или аналог);
3) Карабины «Венто», ТУ 8786-041-42780816-14;
4) Амортизатор, сертификаты: ЕАС на ТР ТС 019/2011;
5) Страховочное устройство, ГОСТ: EN 341:1993. CEEN 12841 классC,CEEN 341 типA, NFPA
Инв. № подп.
Подп. и дата
Взам. инв. №
1983;
6) Анкерные петли (предназначены для создания анкерной точки на трубах, опорах,
перекладинах, столбов и т.д.).
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
54
Взам. инв. №
Подп. и дата
Инв. № подп.
Правила работы:
- к работе со страховочной привязью допускается персонал, прошедший обучение приемам
работы на высоте;
- подбирается и должен применяться одним человеком;
- перед работой внимательно осмотреть привязь (швы, пряжку, лямки, регулировочные
звенья) на отсутствие механических повреждений. Осмотр производит рабочий, пользующийся
данной страховочной привязью. В случае повреждения пояс должен быть изъят из эксплуатации с
отметкой в паспорте;
- в процессе эксплуатации страховочную привязь следует избегать контакта с маслом,
растворителями, кислотами и др. едкими жидкостями, открытым огнем, брызгами расплавленного
металла, избегать контакта с острыми режущими кромками;
- амортизатор должен крепиться к кольцу привязи, расположенному между лопатками
рабочего, встроенный амортизатор может быть заправлен под шлевки кушака, фал стропа
крепиться к амортизатору;
- страховочная привязь с амортизатором должен эксплуатироваться на высоте не менее 6х
метров над уровнем земли или опорной поверхности; при работе на высоте менее 6-и метров от
земли или перекрытия точка закрепления карабином должна быть расположена не менее чем на
1,5 м выше уровня опирания ступней ног;
- прочность анкерной точки не менее 15кН.
Ограничение применимое к материалам, опасность, которая может повлиять на
работоспособность системы
Соблюдать меры предосторожности, которые могут повлиять на работу страховочной
привязи, например, режущие, абразивные или климатические воздействия, электропроводность,
химические реактивы, маятниковые падения, ультрафиолетовое излучение, острые кромки.
Транспортировка и хранение
Транспортировка осуществляется в соответствии с правилами перевозок, действующими на
транспорте, в условиях исключающими намокание или воздействия агрессивных сред и
материалов. Хранить страховочную привязь следует в сухом помещении (влажность не более
70%) в подвешенном состоянии или разложенном на полке. Помещение должно быть защищено от
прямого попадания солнечных лучей. Перед хранением изделия должны быть просушены, а их
металлические детали протерты.
Запрещается:
- использование страховочной привязи не по назначению;
- закрепление карабином ниже уровня опирания ступней ног при выполнении рабочих
операций в положении стоя, закрепление карабином за фал после обхвата элементов конструкций;
- применять страховочную привязь, подвергавшийся динамической
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
55
- наличие отметки о проведении эксплуатационных испытаний;
- металлических деталей на предмет коррозии, ржавчины, деформации, трещин;
- лента проверяется на отсутствие надрывов, масленых пятен, прожогов и других дефектов,
снижающих прочность;
- проверяется целостность шва страховочной привязи, наплечных и набедренных лямок;
- проверяются монтажные карабины, чтобы они открывались и закрывались без заеданий.
Предэксплуатационная проверка может не выполняться в том случае, когда требуется
экстренное применение тех или иных компонентов, которые ранее были упакованы или запаяны в
упаковку компетентным лицом.
3.2.7 Требования при выполнении работ по АКЗ
При выполнении работ по антикоррозийной защите металлоконструкций (АКЗ), должны
соблюдаться требования ГОСТ 12.3.002-75 «Процессы производственные. Общие требования
безопасности», СНиП 12-03-2001 (СП 49.13330.2010) «Безопасность труда в строительстве» и
ГОСТ 12.3.016-87 «Строительство. Работы антикоррозийные. Требования безопасности», СНиП
12-01-2004 (СП 48.13330.2019) «Организация строительства», ГОСТ 12.3.005-75 «Работы
окрасочные. Общие требования безопасности».
Проезды, проходы, а также все рабочие места должны быть освещены.
Рабочие
места
должны
быть
оборудованы
необходимыми
ограждениями,
предохранительными устройствами и приспособлениями.
Безопасная эксплуатация приспособлений, предназначенных для удобства и безопасности
работающих (лестницы, стремянки, подмости и т. д.) должна осуществляться в соответствии с
требованиями строительных норм и правил.
Места производства работ должны быть оборудованы средствами пожаротушения в
соответствии с требованиями «Правила противопожарного режима в Российской Федерации»,
утвержденных Постановлением Правительства РФ от 16.09.2020 г. №1479.
Места проведения огнезащитных работ должны быть оборудованы знаками безопасности и
предупредительными плакатами по ГОСТ 12.4.026-2021 «Цвета сигнальные и знаки
безопасности».
Эксплуатация машин ручных электрических и пневматических должна производиться в
соответствии с действующими строительными нормами.
Инв. № подп.
Подп. и дата
Взам. инв. №
3.2.8. Действия при аварийных ситуациях
Перед началом работ на объекте состав рабочих должен быть проинструктирован о
действиях в чрезвычайных ситуациях. Ежедневно перед началом работ производитель работ
должен инструктировать рабочих о порядке безопасного производства работ и о каких-либо
изменениях, обратив особое внимание на действия при возникновении аварийных и чрезвычайных
ситуаций.
На объекте должна быть аптечка, находящаяся у руководителя работ. В аптечке
обязательно наличие перевязочного материала, кровоостанавливающего жгута, шин, средств от
химических и тепловых ожогов кожи и глаз, бактерицидные средства и другие препараты.
Ответственный за действия при чрезвычайных ситуациях – прораб монтажной организации
(ответственный производитель работ).
При возникновении несчастных случаев на производстве необходимо:
- сообщить непосредственному руководителю;
- вызвать скорую помощь по телефонам 03, 103, 112;
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
56
- по мере возможности оказать первую медицинскую помощь.
Необходимые действия при появлении запаха или дыма:
- сообщить работающим;
- сообщить непосредственному руководителю;
- немедленно покинуть место загазованности, двигаясь в сторону перпендикулярную
направлению ветра.
Необходимые действия при пожаре:
- в случае возникновения пожара немедленно отключить электрооборудование;
- сообщить о пожаре всем работающим;
- сообщить о пожаре в пожарную часть по телефонам 01, 101, 112;
- сообщить непосредственному руководителю;
- приступить к тушению пожара собственными силами.
Телефоны экстренных служб
№ п/п
Служба
Телефон
Единый номер вызова экстренных служб
112
2
Пожарная охрана
101
3
Полиция
102
4
Скорая медицинская помощь
103
5
Служба газа
104
Инв. № подп.
Подп. и дата
Взам. инв. №
1
Приложение к ППР- ПТ-08/2022-23-Р-ОВ
Изм. Кол.уч. Лист № док.
Подпись
Дата
Лист
57
Характеристика отопительно-вентиляционного оборудования
Обозначение
системы
1
Наименование
обслуживаемого
помещения
(технологического
оборудования)
3
Вентилятор
Размещение
оборудования
Тип вентилятора
L, м3/ч
4
5
6
Электродвигатель
Рекуператор
Свободны
Напряжей напор, Nуст, кВт
n, об/мин
ние, В
Па
7
8
9
10
Т-ра нагрева, °С
от
до
11
12
Воздухонагреватель
Мощность
расход
утилиз.
теплоноси
∆P, кПа
явн, кВт
теля,
м3/ч
13
14
15
Корпус 4
Т-ра нагрева, °С
от
до
16
17
расчетный Расход
расход
тепла,
кВт
тепла,
кВт
18
19
Воздухоохладитель
∆P, кПа
20
теплоноситель
21
Т-ра охлаждения, °C
от
до
22
23
расчетный
Расход
расход
холода,
холода,
кВт
кВт
24
25
Фильтр
∆P, кПа
хладагент
Тип
∆P, Па
Частотн
ый
регулято
р
26
27
28
29
30
31
G4, F9
+
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
G4
+
Рециркуляция с
В4-Кор.1.1
+
Рециркуляция с
П4-Кор.1.1
Примечание
Приточно-вытяжная вентиляция
П4-Ж1.1
ПВ4-Кор.1.1
П4-Ж1.2
ПВ4-Кор.1.2
Корпус 4. ПО1. Секция
1. Жилая часть
-1 этаж
GL 8 / L/P2/RAL5009/Zn/ [D [G4]
[F9] [WH.2] [WC.3] [SL] [FF.M.Z71-4PA11-REZ] [SL] [F] [F]
18150
550
11
380
1465
Горячий резерв двигателя
Тех. этаж
ML 500x300 WF / R/P2/Zn/ [ES] [D]
[] [D] [G4] [FF.M.Z28-2P-A0,75] [F]
// L/P2/Zn/ (F) (FF.M.Z28-2PA0,75) (D) (ES)
2400
350
0.75
380
2776
рециркуляция с В4-Кор.1.1
Тех. этаж
ML 500x300 WF / R/P2/Zn/ [ES] [D]
[] [D] [G4] [FF.M.Z28-2P-A0,75] [F]
// L/P2/Zn/ (F) (FF.M.Z28-2PA0,75) (D) (ES)
2400
350
0.75
380
2630
рециркуляция с П4-Кор.1.1
-1 этаж
GL 10/R [D] [G4] [F9] [WH.2] [WC.3]
[SL] [FF.M.Z71-4P-A11-REZ] [SL] [F]
[F]
20050
550
11
380
1450
Горячий резерв двигателя
Тех. этаж
ML 500x300 WF / L/P2/Zn/ [ES] [D]
[D] [] [G4] [FF.M.Z28-2P-A0,75] [F]
//Zn/ (F) (FF.M.Z28-2P-A0,75) (D)
(ES)
2640
300
0.75
380
2920
рециркуляция с В4-Кор.1.2
Корпус 4. ПО1. Секция
1. Коридор
Корпус 4. ПО1. Секция
2. Жилая часть
Корпус 4. ПО1. Секция
2. Коридор
Тех. этаж
П4-Ж2.1
ПВ4-Кор.2.1
П4-Ж2.2
Корпус 4. ПО2. Секция
1. Жилая часть
-1 этаж
Тех. этаж
ML 500x300 WF / L/P2/Zn/ [ES] [D]
[D] [] [G4] [FF.M.Z28-2P-A0,75] [F]
// R/P2/Zn/ (F) (FF.M.Z28-2PA0,75) (D) (ES)
Тех. этаж
ML 500x300 WF / L/P2/Zn/ [ES] [D]
[D] [] [G4] [FF.M.Z28-2P-A0,75] [F]
// R/P2/Zn/ (F) (FF.M.Z28-2PA0,75) (D) (ES)
-1 этаж
GL 10/R [D] [G4] [F9] [WH.2] [WC.3]
[SL] [FF.M.Z71-4P-A15-REZ] [SL] [F]
[F]
Корпус 4. ПО2. Секция
1. Коридор
Корпус 4. ПО2. Секция
2. Жилая часть
Тех. этаж
ПВ4-Кор.2.2
Корпус 4. ПО2. Секция
2. Коридор
Тех. этаж
П4-Ж3.1
ПВ4-Кор.3.1
П4-Ж3.2
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
ПВ4-Кор.3.2
Корпус 4. ПО3. Секция
1. Жилая часть
Тех.пом.
Кровли
400
0.75
380
2780
600
11
380
1497
Горячий резерв двигателя
2720
350
0.75
380
2973
рециркуляция с В4-Кор.2.1
400
0.75
380
2835
292.30
вода 95/70
26
20
35.9
46.72
вода 9/14
бактери
цид.
секция
-26
22
321.5
322.90
вода 95/70
26
20
39.7
50.11
вода 9/14
+
G4
+
Рециркуляция с
В4-Кор.1.2
+
рециркуляция с
П4-Кор.1.2
бактери
цид.
секция
-26
22
331.5
332.88
вода 95/70
26
20
40.9
51.83
вода 9/14
600
15
380
1597
Горячий резерв двигателя
+
G4
+
Рециркуляция с
В4-Кор2.1
+
рециркуляция с
П4-Кор.2.1
бактери
цид.
секция
3000
350
1.1
380
3162
рециркуляция с В4-Кор.2.2
3000
400
0.75
380
3028
рециркуляция с П4-Кор.2.2
14380
550
7.5
380
1628
Горячий резерв двигателя
2080
300
0.75
380
3129
рециркуляция с В4-Кор.3.1
-26
22
366
367.51
вода 95/70
26
20
45.2
57.83
вода 9/14
22
237.8
238.8
вода 95/70
26
20
28.5
36.1
вода 9/14
+
G4
+
Рециркуляция с
В4-Кор.2.2
+
рециркуляция с
П4-Кор.2.2
G4, F9
+
Работает
совместно с
В4-Ж3.1
G4
+
Рециркуляция с
В4-Кор.3.1
+
рециркуляция с
П4-Кор.3.1
G4, F9
+
Работает
совместно с
В4-Ж3.2
G4
+
Рециркуляция с
В4-Кор.3.2
+
рециркуляция с
П4-Кор.3.2
Тех. этаж
ML 500x300 WF / L/P2/Zn/ [ES] [D]
[D] [] [G4] [FF.M.Z25-2P-A0,75] [F]
// R/P2/Zn/ (F) (FF.M.Z25-2PA0,75) (D) (ES)
Тех.пом.
Кровли
GL 8/R [D] [G4] [F9] [WH.2][WC.3]
[SL] [FF.M.Z63-4P-A7,5-REZ] [SL] [F]
[F]
16810
500
7.5
380
1385
Горячий резерв двигателя
Тех. этаж
ML 500x300 WF / R/P2/Zn/ [ES] [D]
[] [D] [G4] [FF.M.Z28-2P-A0,75] [F]
// L/P2/Zn/ (F) (FF.M.Z28-2PA0,75) (D) (ES
2290
250
0.75
380
2640
рециркуляция с В4-Кор.3.2
Тех. этаж
ML 500x300 WF / R/P2/Zn/ [ES] [D]
[] [D] [G4] [FF.M.Z28-2P-A0,75] [F]
// L/P2/Zn/ (F) (FF.M.Z28-2PA0,75) (D) (ES
2290
350
0.75
380
2489
рециркуляция с П4-Кор.3.2
Тех.пом.
кровли
ML 600x350/R [D] [G4] [WH.2]
[FF.M.Z31-2P-A1,1] [F] [F]
3450
250
1.1
380
2580
-27.5
10
45.1
43.4
вода 95/70
G4
+
2080
400
0.75
380
2980
бактери
цид.
секция
рециркуляция с П4-Кор.3.1
-27.5
22
278
279.16
вода 95/70
26
20
33.3
42.95
вода 9/14
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
G4, F9
бактери
цид.
секция
-27.5
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
G4, F9
рециркуляция с П4-Кор.2.1
22820
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
G4, F9
рециркуляция с П4-Кор.1.2
20670
2720
291.1
Тех. этаж
Корпус 4. ПО3. Секция
2. Коридор
Корпус 4. Технические
П4-48.Тех.этаж
помещения
ML 500x300 WF / R/P2/Zn/ [ES] [D]
[] [D] [G4] [FF.M.Z28-2P-A1,1] [F] //
L/P2/RAL5009/Zn/ (F)
(FF.M.Z28-2P-A0,75) (D) (ES)
ML 500x300/R [ES] [D] [] [D] [G4]
[FF.M.Z28-2P-A1,1] [F] // L (F)
(FF.M.Z28-2P-A0,75) (ES)
GL 6 / L/P2/Zn/ [D] [G4] [F9]
[WH.2] [WC.3] [SL] [FF.M.Z63-4PA7,5-REZ] [SL] [F] [F]
2640
22
ML 500x300 WF / L/P2/Zn/ [ES] [D]
[D] [] [G4] [FF.M.Z25-2P-A0,75] [F]
// R/P2/Zn/ (F) (FF.M.Z25-2PA0,75) (D) (ES)
Корпус 4. ПО3. Секция
1. Коридор
Корпус 4. ПО3. Секция
2. Жилая часть
ML 500x300 WF / L/P2/Zn/ [ES] [D]
[D] [] [G4] [FF.M.Z28-2P-A0,75] [F]
//Zn/ (F) (FF.M.Z28-2P-A0,75) (D)
(ES)
GL 10/R [D] [G4] [F9] [WH.2] [WC.3]
[SL] [FF.M.Z71-4P-A11-REZ] [SL] [F]
[F]
-26
бактери
цид.
секция
П4-48.ХЦ
Корпус 4. Хладоцентр
Тех.пом.
кровли
ML 500x300/L [D] [G4] [WH.2]
[FF.M.Z28-2P-A0,75] [F] [F]
2340
250
0.75
380
2630
-27.5
10
30.6
29.44
вода 95/70
G4
+
П4-48.ХЦ А
Корпус 4. Хладоцентр.
Авария
Тех.пом.
кровли
ML 500x300/R [D] [G4] [WH.2]
[FF.M.Z28-2P-A1,1] [F] [F]
2930
250
1.1
380
3070
-27.5
10
38.3
36.86
вода 95/70
G4
+
Работает
совместно с
В4-48.Тех.этаж
Работает
совместно с
В4-48.ХЦ
Работает
совместно с
В4-48.ХЦ А
04 декабря 2025г.
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
2
Общие данные (продолжение)
Формат А1
Листов
Характеристика отопительно-вентиляционного оборудования
Наименование
обслуживаемого
помещения
(технологического
оборудования)
Обозначение
системы
1
Вентилятор
Размещение
оборудовани
я
3
Тип вентилятора
L, м3/ч
Рекуператор
Свободны
Напряжей напор, Nуст, кВт
n, об/мин
ние, В
Па
11
12
16
17
20
21
24
25
27
28
29
30
230
1,5 этаж
ML 500x250//L (F) (FF.M.Z22-2PA0,55) (D) (F)
1110
375
0.55
380
В4-Ж1.1
Корпус 4. ПО1. Секция
1. Жильё
кровля
GL 2 WF // R/P2/RAL5009/Zn/ (F)
(SL) (FF.M.Z63-4P-A7,5-REZ) (SL)
(D) (ES)
18150
550
7.5
380
1643
+
В4-Ж1.2
Корпус 4. ПО1. Секция
2. Жильё
кровля
GL 6 WF // R/P2/R/Zn/ (F) (SL)
(FF.M.Z71-4P-A7,5-REZ) (SL) (D) (ES)
20050
650
7.5
380
1325
+
В4-Ж2.1
Корпус 4. ПО2. Секция
1. Жильё
кровля
GL 6 WF // R/P2//Zn/ (F) (SL)
(FF.M.Z71-4P-A7,5-REZ) (SL) (D) (ES
20670
650
7.5
380
1348
+
В4-Ж2.2
Корпус 4. ПО2. Секция
2. Жильё
кровля
GL 6//L (F) (FF.M.Z71-4P-A11-REZ)
(ES)
22820
650
11
380
1432
+
В4-Ж3.1
Корпус 4. ПО3. Секция
1. Жильё
Тех.пом.
кровли
GL 2//L (F) (SL) (FF.M.Z63-4P-A5,5REZ) (D) (F)
14380
550
5.5
380
1380
+
В4-Ж3.2
Корпус 4. ПО3. Секция
2. Жильё
Тех.пом.
кровли
GL 2 // L/P2/RAL5009/Zn/ (F) (SL)
(FF.M.Z63-4P-A7,5-REZ) (SL) (D) (F)
16810
550
7.5
380
1516
+
Корпус 4.
В4-47.Тех.простр. Техпространство под
над 46-м этажём
47 этаж
ML 500x250//L (F) (FF.M.Z22-2PA0,55) (D) (F)
940
200
0.55
380
2180
+
В4-48.Тех.этаж
Корпус 4. Технические
помещения
кровля
ML 500x300 WF // R/P2/Zn/ (F)
(FF.M.Z28-2P-A1,1) (D) (ES)
3450
250
1.1
380
3210
+
В4-48.ХЦ
Корпус 4. Хладоцентр
кровля
ML 500x300//L (F) (FF.M.Z25-2PA0,75) (ES)
2340
200
0.75
380
3120
+
В4-48.ХЦ А
Корпус 4. Хладоцентр
кровля
ML 500x300//L (F) (FF.M.Z28-2PA0,75) (ES)
2930
200
0.75
380
2745
+
В4-48.Эл
Корпус 4.
Электрощитовая
Тех.пом.
кровли
200 // L/P2/ (SM) (F) (FF.TUBE 200
XL) (F) (SM) (D
470
200
0.15
230
Корпус 4.
В4-2.Тех.простр. Техпространство над
1-м этажом
23
26
0.15
рециркуляция с В4-48.Маш. Отдел
22
∆P, Па
250
380
19
Тип
470
П4-48.Эл
4
18
хладагент
250 / R/P2/ [D] [G3] [EH.6] [SM]
[FF.TUBE 250 XL] [SM] [F] [F
150
15
∆P, кПа
Тех.пом.
кровли
Корпус 4.
Электрощитовая
8810
2789
14
до
теплоноситель
ML 800x500 WF / XR/P2/RAL5009/Zn/
[ES] [D] [] [D] [G4] [FF.M.Z40-2P-A4]
[F]/ XL/P2/RAL5009/Zn/ (F)
(FF.M.Z40-2P-A4) (ES) (D) (ES)
380
13
от
∆P, кПа
Тех.пом.
кровли
4
10
Т-ра нагрева, °С
расчетный
Расход
Т-ра охлаждения, °C расход
холода,
холода,
кВт
кВт
от
до
Частотный
регулятор
ML 800x500 WF / XR/P2/RAL5009/Zn/
[ES] [D] [] [D] [G4] [FF.M.Z40-2P-A4]
[F]/ XL/P2/RAL5009/Zn/ (F)
(FF.M.Z40-2P-A4) (ES) (D) (ES)
Корпус 4. Машинное
отделение
9
до
расчетный Расход
расход
тепла,
тепла,
кВт
кВт
Фильтр
Тех.пом.
кровли
250
8
от
Мощность
расход
утилиз.
теплоноси
∆P, кПа
явн, кВт
теля,
м3/ч
Воздухоохладитель
5
8810
7
Т-ра нагрева, °С
Воздухонагреватель
4
ПВ4-48.Маш.отдел
6
Электродвигатель
G4
+
2700
+
-26
10
5.67
5.67
электрич
Примечание
31
Работает
совместно с
В4-48.Маш.отдел
рециркуляция с
П4-48.Маш.
Отдел
Работает
совместно с
В4-48.Эл
G4
2800
+
Работает
совместно с
П4-Ж1.1;
Работает
совместно с
П4-Ж1.2;
Работает
совместно с
П4-Ж2.1;
Работает
совместно с
П4-Ж2.2;
Работает
совместно с
П4-Ж3.1;
Работает
совместно с
П4-Ж3.2;
Характеристика отопительно-вентиляционного оборудования
Вентилятор
Обозначени
е системы
Наименование обслуживаемого
помещения (технологического
оборудования)
Размещение
оборудования
ПО
Тип установки
1
2
3
4
5
Электродвигатель
Воздухонагреватель
Т-ра
Тип, исполн.
расчетный
Расход
Напря
n,
нагрева, °С расход тепла, тепла, ∆P, кПа
по
L, м3/ч Свободный напор, Па n, об/мин
Nном, кВт
до
жение, В об/мин от
взрывозащ.
кВт
кВт
6
7
8
9
10
11
12
13
14
15
16
17
Примечания
18
Противодымная вентиляция (системы, обслуживающие паркинг)
Автостоянка под корпусом 4
кровля
4
ВР-80-70-11,2-0,95ДнДУ400-30,00/6-Лев0-У2
50960
910
1000
АИР200L6
30.00
380
1000
ДУ2-4.2
Автостоянка под корпусом 4
кровля
4
ВР-80-70-11,2-0,95ДнДУ400-30,00/6-Лев0-У2
50960
910
1000
АИР200L6
30.00
380
1000
Согласовано
ДУ2-4.1
Инв. № подл.
Подп. и дата
Взам. инв. №
04 декабря 2025г.
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
3
Общие данные (продолжение)
Формат А1
Листов
Характеристика отопительно-вентиляционного оборудования
Электродвигатель
Наименование
Обозначен
обслуживаемого помещения
ие
(технологического
системы
оборудования)
1
2
Размеще
ние
оборудо
вания
3
ПО
Тип установки
L, м3/ч
4
5
6
Свободн
Тип, исполнения
ый
n, об/мин по взрывозащи
напор,
те
Па
7
8
9
Воздухонагреватель
Nном, Напря
n,
кВт жение, В об/мин
10
11
12
Т-ра
нагрева,
°С
от
до
13
14
расчет
ный расход
тепла, кВт
Расход
тепла,
кВт
∆P, кПа
15
16
17
Примечания
18
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
Противодымная вентиляция (Корпус 4)
ДУ1-4.2
Коридор 1 (К4)
кровля
ВР-80-70-9,0-1,0Дн1-3 ДУ400-11,00/6-Лев0-У2
ДУ1-4.1
Коридор 2 (К4) + вестибюль
1 этажа
кровля
1-3
КДУ1-4.1
Коридор 1 (К4) +вестибюль
-2 этаж
КДУ1-4.2
Коридор 1 (К4)
КДУ1-4.3
22200
1000
1000
АИР160S6
11.00
380
1000
ВР-80-70-10,0-1,0ДнДУ400-18,50/6-Лев0У2
32800
1000
1000
АИР180М6
18.50
380
1000
1-2
ВИОС-190-5,6Ж-11,00/2-О-У2
22800
800
3000
АИР132M2
11.00
380
3000
тех. этаж
верх
3
ВИОС-190-7,1Г-07,50/2-О-У2
22800
700
3000
АИР112M2
7.50
380
3000
Коридор 2 (К4)
-1 этаж
1-2
УВОП-5,0-Д-04,00/2О-У2
16400
500
3000
АИР100S2
4.00
380
3000
КДУ1-4.4
Коридор 2 (К4)
тех. этаж
верх
3
УВОП-5,0-Д-04,00/2О-У2
16400
500
3000
АИР100S2
4.00
380
3000
ДП1-4.1
ЛК1 (К4) Н2+Н3
-2 этаж
1
УВОП-8,0-Б-05,50/4О-У2
29320
360
1500
АИР112M4
5.50
380
1500
ДП1-4.2
ЛК1 (К4) Н2+Н3
тех. этаж
верх
2
ВИОС-190-5,6Б-02,20/2-О-У2
13920
310
3000
АИР80B2
2.20
380
3000
ДП1-4.3
ЛК1 (К4) Н2+Н3
тех. этаж
верх
3
ВИОС-190-5,6Б-02,20/2-У2
13920
420
3000
АИР80B2
2.20
380
3000
ДП1-4.4
ЛК2 (К4) Н2+Н3
-2 этаж
1
ВИОС-190-8,0Б-03,00/4-О-У2
23820
320
1500
АИР100S4
3.00
380
1500
ДП1-4.5
ЛК2 (К4) Н2+Н3
тех. этаж
верх
2
ВИОС-190-5,6Б-02,20/2-О-У2
13750
310
3000
АИР80B2
2.20
380
3000
ДП1-4.6
ЛК2 (К4) Н2+Н3
тех. этаж
верх
3
ВИОС-190-5,6Б-02,20/2-О-У2
13810
330
3000
АИР80B2
2.20
380
3000
ДП4-4.1
ТШ Н3 (К4) при ЛК1 Н2+Н3
(откр)
-2 этаж
1-2
ВИОС-190-5,0Г-03,00/2-О-У2
14410
350
3000
АИР90L2
3.00
380
3000
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
ДП4-4.2
ТШ Н3 (К4) при ЛК1 Н2+Н3
(закр.)
-2 этаж
1-2
ВИОС-190-5,6В-00,55/4-О-У2
2590
240
1500
АИР71A4
0.55
380
1500
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
ДП4-4.3
ТШ Н3 (К4) при ЛК1 Н2+Н3
(откр.)
тех. этаж
верх
3
ВИОС-190-5,0В-02,20/2-О-У2
11770
320
3000
АИР80B2
2.20
380
3000
ДП4-4.4
ТШ Н3 (К4) при ЛК1 Н2
+Н3(закр)
тех. этаж
верх
3
ВРПА-50-25В-2-3
1380
240
2700
0.25
380
2700
ДП4-4.5
ТШ Н3 (К4) при ЛК2 Н2
+Н3(откр)
-2 этаж
1-2
ВИОС-190-5,6Г-04,00/2-О-У2
14410
350
3000
АИР100S2
4.00
380
3000
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
ДП4-4.6
ТШ Н3 (К4) при ЛК2 Н2
+Н3(закр)
-2 этаж
1-2
ВИОС-190-5,6В-00,55/4-О-У2
2590
240
1500
АИР71A4
0.55
380
1500
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
04 декабря 2025г.
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
4
Общие данные (продолжение)
Формат А2
Листов
Характеристика отопительно-вентиляционного оборудования
Электродвигатель
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
Наименование
Размещен
Обозначен
обслуживаемого помещения
ие
ие
(технологического
оборудова
системы
оборудования)
ния
ПО
Тип установки
L, м3/ч
Свободн
Тип, исполнения
ый
n, об/мин по взрывозащи
напор,
те
Па
Воздухонагреватель
Nном, Напря
n,
кВт жение, В об/мин
1
2
3
4
5
6
7
8
9
10
11
12
ДП4-4.7
ТШ Н3 (К4) при ЛК2 Н2+Н3
(откр)
тех. этаж
верх
3
ВИОС-190-5,0В-02,20/2-О-У2
11770
320
3000
АИР80B2
2.20
380
3000
ДП4-4.8
ТШ Н3 (К4) при ЛК2 Н2
+Н3(закр)
тех. этаж
верх
3
ВРПА-50-25В-2-3
1380
240
2700
0.25
380
2700
ДП2-4.1
ЛШ1 ПО (К4) низ
-2 этаж
1
ВИОС-190-6,3А-00,75/4-О-У2
10590
140
1500
АИР71B4
0.75
380
1500
ДП2-4.2
ЛШ1 ПО (К4) верх
тех. этаж
верх
3
УВОП-8,0-В-05,50/4О-У2
39690
340
1500
АИР112M4
5.50
380
1500
ДП2-4.3
ЛШ2 ПО (К4) низ
-2 этаж
1
ВИОС-190-6,3А-00,75/4-О-У2
10590
140
1500
АИР71B4
0.75
380
1500
ДП2-4.4
ЛШ2 ПО (К4) верх
тех. этаж
верх
3
УВОП-8,0-В-05,50/4О-У2
39690
340
1500
АИР112M4
5.50
380
1500
ДП2-4.5
ЛШ2 ППП (К4) низ
-2 этаж
1
ВИОС-190-6,3А-00,75/4-О-У2
10590
140
1500
АИР71B4
0.75
380
1500
ДП2-4.6
ЛШ2 ППП (К4) верх
тех. этаж
верх
3
УВОП-8,0-В-05,50/4О-У2
39690
340
1500
АИР112M4
5.50
380
1500
ДП2-4.7
ЛШ1 ППП (К4) низ
-2 этаж
1
ВИОС-190-6,3А-00,75/4-О-У2
10590
140
1500
АИР71B4
0.75
380
1500
ДП2-4.8
ЛШ1 ППП (К4) верх
тех. этаж
верх
3
УВОП-8,0-В-05,50/4О-У2
39690
340
1500
АИР112M4
5.50
380
1500
ДП2-4.9
ЛШ2 ПО (К4) низ
-2 этаж
1
ВИОС-190-6,3А-00,75/4-О-У2
10590
140
1500
АИР71B4
0.75
380
1500
ДП2-4.10
ЛШ2 ПО (К4) верх
тех. этаж
верх
3
УВОП-8,0-В-05,50/4О-У2
39690
340
1500
АИР112M4
5.50
380
1500
ДП2-4.11
ЛШ2 ППП (К4) низ
-2 этаж
1
ВИОС-190-6,3А-00,75/4-О-У2
10590
140
1500
АИР71B4
0.75
380
1500
ДП2-4.12
ЛШ2 ППП (К4) верх
тех. этаж
верх
3
УВОП-8,0-В-05,50/4О-У2
39690
340
1500
АИР112M4
5.50
380
1500
ДП3-4.1
МГН (К4) ПО1-2надземная
часть, ОД
-2 этаж
1-2
ВИОС-190-5,6В-03,00/2-О-У2
16500
390
3000
АИР90L2
3.00
380
3000
ДП3-4.2
МГН (К4) ПО1-2 надземная
часть, ЗД
-2 этаж
1-2
ВРПА-60-35À-2-3
2590
240
2453
0.75
380
2453
ДП3-4.3
МГН (К4) ПО3 надземная
часть, ОД
тех. этаж
верх
3
ВИОС-190-5,6Б-02,20/2-О-У2
13530
350
3000
2.20
380
3000
ДП3-4.4
МГН (К4) ПО3 надземная
часть, ЗД
тех. этаж
верх
3
ВРПА-50-25В-2-3
1380
240
2700
0.25
380
2700
АИР80B2
Т-ра
нагрева,
°С
от
до
13
14
расчет
ный расход
тепла, кВт
Расход
тепла,
кВт
∆P, кПа
15
16
17
Примечания
18
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
-26
18 EO-60-35/45
45
38.18
Монтаж см.
ПТ-08/2022-23-Р-ОВ0.3
04 декабря 2025г.
-26
18
EO-50-25/
22.5
22.5
20.34
электрокалорифер
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
5
Общие данные (продолжение)
Формат А2
Листов
П4-Ж1.1
ø315
L1100
0
. 52
8
5
+ аж
Эт
17
П4-Ж1.2
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210
+57.785
+57.785
КПВ.01(EI60)-НО-315-MBF220
Схема этажной разводки (2-16 этаж)
400x400
L1100
+54.365
КПВ.01(EI60)-НО-315-MBF220
1
1
0
. 00
5
5
+ аж
т
6Э
500x500
L1100
500x500
L2200
0
. 64
1
5
+ аж
т
5Э
500x500
L3300
0
. 28
8
4
+ аж
Эт
14
0
. 92
4
+4 аж
Эт
13
0
. 56
1
4
+ аж
Эт
12
200
.
8
+ 3 аж
Эт
11
1
0
.84
4
3
+ аж
т
0Э
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L170 ø160
Изовент (EI240) (13+13мм)
+51.005
AIRFIX Ø200
КПВ.01(EI60)-НО-315-MBF220
КПВ.01(EI60)-НО-200-MBF220
L215 ø200
+2.915
ур.ч.п.ø160
L170
+47.645
+2.915
ур.ч.п.
+2.915
ур.ч.п.
ø125
L110
ø200
L385 +2.915
ур.ч.п.
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
ø250
L540
+37.565
КПВ.01(EI60)-НО-315-MBF220
0
. 48
1
3
+ аж
т
9Э
. 1 20
8
2
+ аж
т
8Э
+30.845
КПВ.01(EI60)-НО-315-MBF220
Изовент (EI240) (13+13мм)
0
. 40
1
2
+ аж
т
6Э
КПВ.01(EI60)-НО-315-MBF220
+20.765
Согласовано
+51
.6
1 5 40
Эт
аж
600x600
L6050
700x700
L7260
1250x750
L12100
КПВ.01(EI60)-НО-315-MBF220
800x700
L8470
800x800
L9680
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210
+14.045
1250x750
L14300
Изовент (EI240) (13+13мм)
900x800
L10890
+10.685
1250x750
L15400
960
+ 7 . аж
т
2Э
Изовент (EI240) (13+13мм)
1800х500
L 8000
+5.980
1100x1000
L16940
АМН 600x200
L665
АМН 600x200
L665
+165.430
+165.480
П4-48.ХЦ
ОгнеВент EI180 (70мм)
П4-48.ХЦ А
650x450
L2660
+161.995
+162.730
+162.030
+1 8
.0
5 Э 40
та
ж
1100x1000
L18150
+1 1
.3
3 Э 20
та
ж
ø??х?
+5.980
+7.
9
2 Э 60
та
ж
+5.
9
АП 10
_0
1 _+
ИзоВент (EI240) (13+13мм)
П4-Ж1.2
Взам. инв. №
АМН 600x200
L665
600x350
L2660
+24
.
7 Э 760
та
880
ж +1 61 . ж
а
эт
.
Те х
+21
.4
6 Э 00
та
ж
1300х750
2200х1000
1548х1000
5
04 декабря 2025г.
5
ПТ-08/2022-23-Р-ОВ4.3
-5.200
ур.ч.п.
ОгнеВент EI180 (70мм)
200
.
5
- К4
0_
. 20
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
.9
Подсоединить к воздухозабору 1
см. ПТ-08/2022-23-Р-ОВ0.3
1100х1000
ø??х?
1550х750
Подп. и дата
+165.430
Сетка-650х450
L2660
+5.985
+5.980
Инв. № подл.
600x350
L2660
АМН 600x200
L665
+1 4
.6
4 Э 80
та
ж
1300х750
-5.200
П4-48.ХЦ, П4-48.ХЦ А
+28
.
8 Э 1 20
та
ж
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
П4-Ж1.1
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
L120 ø160
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
+31
.4
9 Э 80
та
ж
1800х500
L 12000
1800х500
L 20000
L205 ø160
КПВ.01-НО-К-350х600-MBF220-СН-Г-Н
Изовент (EI240) (13+13мм)
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L120 ø160
+2.725
+2.915
ур.ч.п.
ур.ч.п.
ø160
ОгнеВент (EI60) (20мм)
ø160
L325
L205
+2.915
КВ-Р 315 315
ур.ч.п.
ø315
L1005
+2.725
AIRFIX Ø200
ур.ч.п. ø315
КПВ.01(EI60)-НО-200-MBF220
L885
L205 ø200
+2.915
ур.ч.п.
+2.915
ур.ч.п.
+34
.
10 840
Эт
аж
Изовент (EI240) (13+13мм)
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210
+10.685
L120 ø160
+38
.
1 1 200
Эт
аж
1000x1000
L15730
+14.045
ø250
L765
+2.925
ур.ч.п.
+2.915
ур.ч.п.
+ 41
.5
1 2 60
Эт
аж
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210
+17.405
1250x750
L13200
ø200
L435
+2.725
ур.ч.п.
+2.915
ур.ч.п. +2.915
ур.ч.п.
+ 44
.
1 3 920
Эт
аж
1000x900
L14520
+17.405
ø250
L585
0
. 32
1
1
+ аж
т
3Э
+ 48
.
1 4 280
Эт
аж
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210
+20.765
КПВ.01(EI60)-НО-315-MBF220
0
. 32
1
1
+ аж
т
3Э
600x500
L4840
900x900
L13310
Изовент (EI240) (13+13мм)
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L180 ø160
+55
.
1 6 000
Эт
аж
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210
+24.125
+24.125
1250x750
L11000
КПВ.01(EI60)-НО-160-MBF220
L150 ø160
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
+2.915
L110 ø125
ур.ч.п.
ОгнеВент (EI60) (20мм)
900x800
L12100
КПВ.01(EI60)-НО-315-MBF220
680
.
4
+1 аж
т
4Э
+37.565
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210
+27.485
КПВ.01(EI60)-НО-315-MBF220
0
. 04
8
1
+ аж
т
5Э
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210 +44.285
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210
+30.845
КПВ.01(EI60)-НО-315-MBF220
0
. 76
4
2
+ аж
т
7Э
+47.645
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210 +34.205
КПВ.01(EI60)-НО-315-MBF220
+27.485
750x1100
L9900
ø315
L1210
ø315
L1210
+34.205
750x1100
L7700
+1 1
.3
3 Э 20
та
ж
КПВ.01(EI60)-НО-315-MBF220
900x700
L6600
900x700
L7700
+2.915
ур.ч.п.
AIRFIX Ø160
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210 +40.925
L155 ø160
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
КПВ.01(EI60)-НО-315-MBF220
500x500
L3630
+2.740
ур.ч.п.
+40.925
700x600
L5500
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210
+51.005
КПВ.01(EI60)-НО-315-MBF220
+2.935
ур.ч.п.
L170 ø160
AIRFIX Ø160
400x400
L2420
КПВ.01(EI60)-НО-160-MBF220
L170 ø160
ОгнеВент (EI60) (20мм)
КПВ.01(EI60)-НО-315-MBF220
Изовент (EI240) (13+13мм)
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L110 ø125
ø315
L820
ø315
L710
ø200
L215
+44.285
700x600
L4400
ø160
L280
+2.915
ур.ч.п.
КВ-Р 315 315
+2.915
ур.ч.п.
ø315
L1210
Изовент (EI240) (13+13мм)
+2.725
ур.ч.п.
КПВ.01(EI60)-НО-315-MBF220
КПВ.01(EI60)-НО-315-MBF220
ø315
L1210 +54.365
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L110 ø125
Схема этажной разводки (2-16 этаж)
-4.750
ур.ч.п.
+0.
00
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
24
Схемы систем П4-Ж1.1, П4-Ж1.2, П4-48.ХЦ,
П4-48.ХЦ А
Формат А1
Листов
0
. 28
2
1
+1 аж
Эт
33
ø315
L1100
400x400
L1100
Изовент (EI240) (13+13мм)
0
. 20
2
0
+1 аж
Эт
30
+115.065
КПВ.01(EI60)-НО-315-MBF220
+111.645
КПВ.01(EI60)-НО-315-MBF220
+160.880
+108.285
КПВ.01(EI60)-НО-315-MBF220
500x500
L3300
+104.925
КПВ.01(EI60)-НО-315-MBF220
+101.565
КПВ.01(EI60)-НО-315-MBF220
2.915
ур.ч.п.
0
. 84
8
9
+ аж
Эт
29
2
2
. 1 20
2
9
+ аж
т
7Э
760
.
8
+8 аж
т
6Э
КПВ.01(EI60)-НО-160-MBF220
L170 ø160
800x750
L6600
2.915
ур.ч.п.
2.740
ур.ч.п.
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L155 ø160
+94.845
КПВ.01(EI60)-НО-315-MBF220
1100x750
L9900
ø160
L280
КВ-Р 315 315
2.725
ø315 ур.ч.п.
L1100
ОгнеВент (EI60) (20мм)
2.915
ур.ч.п.
L170 ø160
ø315
L710
2.915
ур.ч.п.
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
AIRFIX Ø160
+98.205
КПВ.01(EI60)-НО-315-MBF220
800x750
L8800
ø200
L215
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L110 ø125
2.915
ур.ч.п.
ø315
L820
2.915
ур.ч.п.
AIRFIX Ø200
КПВ.01(EI60)-НО-200-MBF220
L215 ø200
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
с
про
.
х
Те
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L110 ø125
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L170 ø160
700x600
L4400
ø250
L540
ø200
L385
+61
.8
1 8 80
Эт
аж
2
0
. 04
2
8
+ аж
Эт
24
1100x750
L11000
1300x750
L12100
2.915
ур.ч.п.
2
0
. 32
5
7
+ аж
Эт
22
0
. 96
+71 аж
Эт
21
0
. 60
8
6
+ аж
Эт
20
1
0
. 88
1
6
+ аж
т
8Э
1
520
.
8
+5 аж
т
7Э
Взам. инв. №
Согласовано
1
Подп. и дата
1
Инв. № подл.
2 40
.
5
+6 аж
т
9Э
1300x750
L13200
1450x750
L15400
1450x750
L16500
1450x750
L17600
0
. 68
2
4
+ 1 аж
Эт
42
+88.125
280
.
8
+4 аж
Эт
14
700x1200
L13065
0
. 32
9
3
+1 аж
Эт
41
+84.765
КПВ.01(EI60)-НО-315-MBF220
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L255 ø160
КПВ.01(EI60)-НО-315-MBF220
+159.405
700x1200
L12060
+155.485
700x1100
L11055
700x1100
L10050
Схема поэтажной разводки (34-46 этаж)
+160.880
ОгнеВент (EI60) (20мм)
+152.125
+148.765
700x1100
L9045
ø160
L255
AIRFIX Ø160
КВ-Р 315 315
+2.915
ø315
КПВ.01(EI60)-НО-160-MBF220
ур.ч.п.
L220 ø200
L1005
L205 ø160
ø315
+2.725
L750
КПВ.01(EI60)-НО-200-MBF220
ур.ч.п. +2.725
AIRFIX Ø200
+1 1
ур.ч.п.
9.
ОгнеВент
(EI60)
(20мм)
+2.915
35 1 60
+2.915
ø200
ур.ч.п.
Эт
ур.ч.п.
аж
L220
+2.725
ур.ч.п.
ø200
ø250
L390
AIRFIX Ø160
L545
+2.725
+2.915
КПВ.01(EI60)-НО-160-MBF220
ур.ч.п.
ур.ч.п.
L170 ø160
+2.915
ОгнеВент (EI60) (20мм)
ур.ч.п.
L155 ø160
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
КПВ.01(EI60)-НО-315-MBF220
+145.405
700x900
L8040
КПВ.01(EI60)-НО-315-MBF220
ПВ4-48.Маш.отдел
ОгнеВент (EI60) (20мм)
КПВ.01(EI60)-НО-315-MBF220
Сетка с козырьком 900х500
+142.045
Сетка с козырьком 900х500
700x900
L7035
900x500
L8810
КПВ.01(EI60)-НО-315-MBF220
60
5. 9
3
1
+ аж
Эт
40
+81.405
0
. 60
2
3
+1 аж
Эт
39
+78.045
КПВ.01(EI60)-НО-315-MBF220
АМН 700x300
L1460
600x350
КПВ.01(EI60)-НО-315-MBF220
АМН 700x300
L1470
+135.325
800x500
ОгнеВент EI120 (40мм)
ОгнеВент EI120 (40мм)
+74.685
КПВ.01(EI60)-НО-315-MBF220
Изовент (EI240) (13+13мм)
0
. 88
5
2
+1 аж
Эт
37
+71.325
КПВ.01(EI60)-НО-315-MBF220
1800х500
L 12500
+67.965
КПВ.01(EI60)-НО-315-MBF220
1600х500
L 8500
1600х900
L 8500
1800х500
3
800х1600
L 21000
1500х750
0
. 80
5
1
+ 1 аж
т
4Э
1600х800
+5.950
3
+58.550
1800х500
L 12500
1548х1050
-1.830
+5.950
ОгнеВент EI180 (70мм)
+168.700
800x500
800x500
+166.630
КПВ.01(EI60)-НО-315-MBF220
+166.695
АМН 700x300
L1470
+166.620
+128.605
500x500
L3015
АМН 700x300
L1460
800x500
ОгнеВент (EI60) (20мм)
КПВ.01(EI60)-НО-315-MBF220
520
.
2
+12 аж
Эт
36
0
9. 1 6
1
1
+ аж
Эт
35
+64.605
КПВ.01(EI60)-НО-315-MBF220
600x350
+131.965
500x500
L4020
+125.245
400x400
L2010
КПВ.01(EI60)-НО-315-MBF220
+121.885
400x400
L1005
КПВ.01(EI60)-НО-315-MBF220
+118.525
80
2. 2
1
1
+ аж
т
3Э
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
04 декабря 2025г.
ø??х?
-4.775
Изовент (EI240) (13+13мм)
ПТ-08/2022-23-Р-ОВ4.3
П4-Ж2.1
1450x750
L18700
+168.700
+166.705
АМН 700x300
L1470
600x700
L5025
900x500
L8810
АМН 700x300
L1460
КПВ.01(EI60)-НО-315-MBF220
2 40
.
9
+12 аж
Эт
38
+168.700
+138.685
600x700
L6030
КПВ.01(EI60)-НО-315-MBF220
Изовент (EI240) (13+13мм)
+162.335
КПВ.01(EI60)-НО-315-MBF220
+91.485
КПВ.01(EI60)-НО-315-MBF220
+61.245
КПВ.01(EI60)-НО-315-MBF220
0
. 00
5
5
+ аж
т
6Э
0
. 64
1
5
+ аж
Эт
15
0
.40
9
4
+ 1 аж
т
4Э
040
.
6
+ 1 4 аж
Эт
43
1450x750
L18700
1450x750
L14300
1200x700
L13065
КПВ.01(EI60)-НО-315-MBF220
760
.
2
+ 1 5 аж
Эт
45
4
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
0
. 68
8
7
+ аж
т
3Э
. 1 20
6
5
+ 1 аж
Эт
46
ОгнеВент EI180 (70мм)
КПВ.01(EI60)-НО-315-MBF220
Изовент (EI240) (13+13мм)
0
. 40
5
8
+ аж
т
5Э
Сетка-1200х750
L13065
Схема поэтажной разводки (17-33 этаж)
700x600
L5500
48 0
.
5
+9 аж
Эт
28
1200x750
L13065
КПВ.01-НО-К-1200х700-MBF220-СН-Г-Н
500x500
L2200
920
.
8
+10 аж
Эт
32
0
. 56
5
0
+1 аж
Эт
31
П4-Ж3.1
П4-Ж2.1
00
5. 8
1
1
+ аж
Эт
34
-5.200
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
25
Схемы систем П4-Ж2.1, П4-Ж3.1, ПВ4-48.Маш.
отдел
Формат А1
Листов
П4-Ж2.2
3
0
. 80
5
1
+ 1 аж
т
4Э
80
2. 2
1
1
+ аж
Эт
33
3
560
.
5
+10 аж
Эт
31
3
0
. 20
2
0
+1 аж
т
0Э
8 40
.
8
+9 аж
Эт
29
0
. 48
5
9
+ аж
Эт
28
1 20
.
2
+9 аж
Эт
27
0
. 76
8
8
+ аж
Эт
26
40 0
.
5
+8 аж
Эт
25
2
0
. 04
2
8
+ аж
т
4Э
2
2
0
. 68
8
7
+ аж
т
3Э
0
. 32
5
7
+ аж
т
2Э
0
. 96
1
7
+ аж
Эт
21
Согласовано
600
.
8
+6 аж
Эт
20
0
. 24
5
6
+ аж
Эт
19
КПВ.01(EI60)-НО-315-MBF220
Сетка-850х1300
L15145
ø315
L1210
+163.343
КПВ.01(EI60)-НО-315-MBF220
+111.645
1
400x400
L2420
500x500
L3630
+81.405
900x800
L10890
900x900
L13310
1000x1000
L15730
КПВ.01(EI60)-НО-315-MBF220
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
+71.325
КПВ.01(EI60)-НО-315-MBF220
+67.965
Взам. инв. №
Подп. и дата
Инв. № подл.
960
.
7
+ аж
т
2Э
1100x1000
L16940
1100x1000
L18150
Изовент (EI240) (13+13мм)
КПВ.01(EI60)-НО-315-MBF220
_0
АП
10
5.9
+
1_
ø??х?
КПВ.01(EI60)-НО-315-MBF220
3
-01
_
АР
_
АР
_-
_
-02
-
600
- 8 . К4
0 0_
8. 6
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
КПВ.01(EI60)-НО-315-MBF220
Схема поэтажной разводки (34-46 этаж)
+152.125
800x900
L11650
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L155 ø160
КПВ.01(EI60)-НО-315-MBF220
+148.765
КПВ.01(EI60)-НО-315-MBF220
ø250
L545
ОгнеВент (EI60) (20мм)
+145.405
2.915
ур.ч.п.
ОгнеВент (EI60) (20мм)
800x800
L10485
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
800x800
L9320
. 1 60
9
1
+1 аж
Эт
35
КПВ.01(EI60)-НО-315-MBF220
+142.045
700x700
L8155
L180 ø160
2.915
ур.ч.п.
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L195 ø125
ø200
L390
2.915
ур.ч.п.
2.925
ур.ч.п.
ø250
L725
+2.915
ур.ч.п.
ø315
L845
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
ОгнеВент (EI60) (20мм)
ø315
L1165
КВ-Р 315 315
+2.915
ур.ч.п.
+138.685
2.725
ур.ч.п.
L120 ø160
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
КПВ.01(EI60)-НО-315-MBF220
ø160
L195
2.725
ур.ч.п.
L120 ø160
КПВ.01(EI60)-НО-315-MBF220
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L195 ø160
2.915
ур.ч.п.
ø200
L200
2.915
ур.ч.п.
L200 ø200
КПВ.01(EI60)-НО-200-MBF220
AIRFIX Ø200
+135.325
600x600
L5825
2 40
.
9
+12 аж
т
8Э
КПВ.01(EI60)-НО-315-MBF220
В4-47.Тех.простр.
+131.965
500x600
L4660
0
. 88
5
2
+1 аж
т
7Э
Сетка с козырьком 250х400
КПВ.01(EI60)-НО-315-MBF220
+128.605
520
.
2
+12 аж
т
6Э
+125.245
400x400
L2330
В4-48.ХЦ, В4-48.ХЦ А
КПВ.01(EI60)-НО-315-MBF220
ø315
L1165
+121.885
+167.270
SRSr 700x400/600
600x350
В4-48.ХЦ А
Изовент (EI240) (13мм)
КПВ.01(EI60)-НО-315-MBF220
-5.200
EI240
Сетка-400х150
L185
+161.355
880
.
1
250x150
+ 1 6 аж
т
L185
.э
Те х
600x350
L2660
400x250
L850
Изовент (EI60) (5мм)
+167.170
070
.
6
+1 6 вля
Кр о
ОгнеВент (EI60) (20мм)
КПВ.01(EI60)-НО-315-MBF220
9. 1
+11 аж
т
5Э
Сетка-400х150
L185
250x150
L370
+161.970
АМН 600x200
L665
070
.
6
+1 6 вля
Кр о
АМН 600x200
L665
АМН 600x200
L665
600x350
L1995
400x250
L1330
+165.480
400x250
L665
250x200
L240
+1 6
1. 8
80
Тех2025г.
04 декабря
.э
та
ж
+165.430
700x500
АМН 600x200
L665
+161.330
Изовент (EI60) (5мм)
+1 6
6.
Кр о 0 7 0
вля
250x200
L480
Сетка-400х150
L240
Сетка-400х150
L240
+118.525
Сетка-700х500
L2660
В4-47.Тех.простр.
400x250
L850
ДК-250х200
+162.080
600x350
В4-48.ХЦ
-3.350
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
L205 ø160
+2.725
ур.ч.п.
AIRFIX Ø200
КПВ.01(EI60)-НО-200-MBF220
+2.915
ур.ч.п.
L205 ø200
L120 ø160
1200х1000
200
.
5
- К4
0 0_
5. 2
аж
+2.915
ур.ч.п.
900x900
L12815
Подсоединить к воздухозабору
см. ПТ-08/2022-23-Р-ОВ0.3
60
1200х1000
П4-Ж2.2
1200x1000
L20570
1
3
+64.605
600
+0. 0К04
0
+00._К4
6
.
0 _
1_+0.000
0
_
АР 01_+
_
АР
+2.915
ур.ч.п.
+160.110
500x500
L3495
91 0
+ 5 . К4
П_
_Т
0
. 52
8
5
+ аж
т
7Э
0
. 00
5
5
+ аж
т
6Э
3
ø160
L205
+6
1. 8
AIRFIX Ø160
1 8 80
Эт
КПВ.01(EI60)-НО-160-MBF220
+155.485
0
.40
9
4
+ 1 аж
т
4Э
3
+2.915
ур.ч.п.
КПВ.01(EI60)-НО-315-MBF220
0
. 60
2
3
+1 аж
Эт
39
0
. 32
+ 1 1 аж
т
3Э
ø160
L325
ø315
L1210
КВ-Р 315 315
ø315
L1005
600x700
L6990
0
. 68
4
1
+ аж
т
4Э
+2.915
ур.ч.п.
900x1000
L13980
60
5. 9
3
1
+ аж
Эт
40
0
. 04
8
1
+ аж
т
5Э
1000x900
L14520
900x1100
L15145
+159.405
320
.
9
+13 аж
Эт
41
0
. 40
1
2
+ аж
т
6Э
+2.915
ур.ч.п.
+2.725
ур.ч.п.
КПВ.01(EI60)-НО-160-MBF220
L120 ø160
+2.725
ур.ч.п.
ø315
L885
L120 ø160
КПВ.01(EI60)-НО-315-MBF220
0
. 68
2
4
+ 1 аж
Эт
42
900x800
L12100
Изовент (EI240) (13+13мм)
. 1 20
6
5
+ 1 аж
т
6Э
040
.
6
+ 1 4 аж
Эт
43
0
. 76
4
2
+ аж
т
7Э
КПВ.01(EI60)-НО-315-MBF220
+74.685
4
Изовент (EI240) (13+13мм)
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L180 ø160
ОгнеВент (EI60) (20мм)
760
.
2
+ 1 5 аж
Эт
45
. 1 20
8
2
+ аж
т
8Э
КПВ.01(EI60)-НО-315-MBF220
+78.045
4
800x800
L9680
КПВ.01(EI60)-НО-315-MBF220
КПВ.01(EI60)-НО-315-MBF220
0
. 20
8
3
+ аж
т
1Э
0
. 48
1
3
+ аж
т
9Э
КПВ.01(EI60)-НО-315-MBF220
+84.765
1200x1000
L20570
840
.
4
+3 аж
Эт
10
800x700
L8470
L110 ø125
+2.925
ур.ч.п.
ОгнеВент (EI60) (20мм)
ø250
L765
+2.915
ур.ч.п.
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
+160.110
1000x1000
L13980
700x700
L7260
КПВ.01(EI60)-НО-315-MBF220
+88.125
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
с
про
.
х
Те
600x600
L6050
КПВ.01(EI60)-НО-315-MBF220
+91.485
900x1100
L15145
560
.
1
+4 аж
Эт
12
1
+94.845
+2.915
ур.ч.п.
ø200
L435
+2.725
ур.ч.п.
600x500
L4840
КПВ.01(EI60)-НО-315-MBF220
+98.205
ø250
L585
0
. 92
4
4
+ аж
Эт
13
КПВ.01(EI60)-НО-315-MBF220
+101.565
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
КПВ.01-НО-К-1100х900-MBF220-СН-Г-Н
КПВ.01(EI60)-НО-315-MBF220
+104.925
0
. 64
1
5
+ аж
т
5Э
0
. 28
8
4
+ аж
Эт
14
КПВ.01(EI60)-НО-315-MBF220
+108.285
ОгнеВент EI180 (70мм)
ОгнеВент (EI60) (20мм)
+58.520
1
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L150 ø160
+115.065
1200x1000
L19360
880
.
1
+6 аж
Эт
18
Схема поэтажной разводки (17-33 этаж)
850x1300
L15145
Изовент (EI240) (13+13мм)
0
. 92
8
0
+1 аж
т
2Э
П4-Ж3.2
600x350
L2660
КПВ.01-НО-К-350х600-MBF220-СН-Г-Н
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
26
Схемы систем П4-Ж2.2, П4-Ж3.2,
В4-47.Тех.простр., В4-48.ХЦ, В4-48.ХЦ А
Формат А1
Листов
В4-Ж1.1 кух
ДК-700х600
Схема этажной разводки (2-16 этаж)
Подсоединить к воздуховоду В4-Ж1.1
1000x1000
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
+168.620
0
. 07
6
6
+1 вля
Кр о
4
1 20
.
6
+ 1 5 аж
т
6Э
0
. 76
2
5
+ 1 аж
Эт
45
400
.
9
+ 1 4 аж
Эт
44
0
. 04
6
4
+ 1 аж
Эт
43
4
0
. 68
2
4
+ 1 аж
т
2Э
20
9. 3
3
1
+ аж
Эт
41
4
3
0
. 96
5
3
+ 1 аж
т
0Э
600
.
2
+13 аж
т
9Э
0
. 24
9
2
+1 аж
Эт
38
880
.
5
+12 аж
Эт
37
3
0
. 52
2
2
+1 аж
т
6Э
. 1 60
9
1
+1 аж
Эт
35
00
5. 8
1
1
+ аж
Эт
34
0
. 28
2
1
+1 аж
Эт
33
920
.
8
+10 аж
Эт
32
0
. 56
5
0
+1 аж
Эт
31
200
.
2
+10 аж
Эт
30
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
0
. 84
8
9
+ аж
Эт
29
48 0
.
5
+9 аж
Эт
28
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
L60 ø100
L60 ø100
+2.915
ур.ч.п.
ø100
L60
+166.820
Изовент (EI240) (13+13мм)
0
. 88
1
6
+ 1 аж
эт
.
х
Те
0
. 96
9
5
+1 тр.
рос
п
.
Те х
700x600
L5880
2
2
ø125
L120
L60 ø100
. 1 20
+92 аж
Эт
27
2
+2.915
ур.ч.п.
+2.915
0
. 32
ур.ч.п.
1
1
+ аж
т
3 Э КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
0
. 76
8
8
+ аж
т
6Э
Изовент (EI60) (5мм)
ø100
L60
+2.690
ур.ч.п.
ø200
L420
КВ-Р 200 200
+2.690
ур.ч.п.
+2.915
ур.ч.п.
ø125
L120
L60 ø100
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
П4-48.Эл
ОгнеВент EI180 (70мм)
680
.
8
+7 аж
т
3Э
П4-48.Эл
2
0
. 32
5
7
+ аж
т
2Э
1
1
1
0
. 64
1
5
+ аж
т
5Э
0
. 28
8
4
+ аж
т
4Э
1
1
Т
0
. 24
5
6
+ аж
т
9Э
000
.
5
+5 аж
Эт
16
0
. 92
4
+4 аж
т
3Э
0
. 56
1
4
+ аж
т
2Э
200
.
8
+ 3 аж
Эт
11
0
.84
4
3
+ аж
Эт
10
48 0
.
1
+ 3 аж
т
9Э
. 1 20
8
2
+ аж
т
8Э
760
.
4
+ 2 аж
т
7Э
0
. 68
4
1
+ аж
т
4Э
ø200
L210
0
1 . 88
6
1
+ аж
эт
ех.
Изовент (EI240) (13+13мм)
700x600
L5880
В4-48.Эл
700x600
L5460
700x600
L5460
600x600
L5040
600x600
L4620
600x600
L4200
500x500
L3780
500x500
L3360
ø200
L420
+57.750
ø200
L420
ø200
L425
70
6. 0
6
1
+ вля
Кр о
АМН 400x100
ø200
L210
L210
АМН 400x100
L215
+54.330
Сетка с козырьком d200
ø200
L425
В4-48.Эл
+164.480
КПВ.01(EI60)-НО-200-MBF220
ø200
L420
+1 6
6.
Кр о 0 7 0
вля
ø200
L425
+50.970
ø200
L420
+47.610
ø200
L420
+44.250
ø200
L420
+40.890
ø200
L420
+37.530
Изовент (EI240) (13+13мм)
500x500
L2940
400x400
L2520
400x400
L2100
400x400
L1680
0
. 40
1
2
+ аж
т
6Э
0
. 04
8
1
+ аж
т
5Э
+164.980
+164.980
АМН 400x100
L215
АМН 400x100
L210
0
. 60
8
6
+ аж
Эт
20
0
. 52
8
5
+ аж
т
7Э
СЕТКА-250-30-Ц
КПВ.01(EI60)-НО-200-MBF220
ø200
L425
0
. 88
+61 аж
Эт
18
ø250
L425
ø200
L425
0
. 96
1
7
+ аж
Эт
21
1
+2.690
ур.ч.п.
ø160
L240
ø160
L180
+2.915
ур.ч.п.
0
. 04
2
8
+ аж
т
4Э
2
аж
+2.690
ур.ч.п.
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
40 0
.
5
+8 аж
т
5Э
ø160
L180
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
L60 ø100
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
+2.915
ур.ч.п.
ø100
+1 1
.3
+2.915 L60
3 Э 20
ур.ч.п.
т
ø200
L420
+34.170
ø200
L420
+30.810
ø200
L420
+27.450
ø200
L420
+24.090
ø200
L420
300x300
L1260
+20.730
ø200
L420
300x300
L840
Изовент (EI240) (13+13мм)
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
04 декабря 2025г.
+17.370
ø200
L420
ø200
L420
ПТ-08/2022-23-Р-ОВ4.3
+14.010
0
. 32
1
1
+ аж
т
3Э
+10.650
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
27
10.2025 Схемы систем В4-Ж1.1.кух, П4-48.Эл, В4-48.Эл
Формат А1
Листов
В4-Ж1.1
Схема этажной разводки (2-16 этаж)
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L110 ø125
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L50 ø100
ДК-900х700
Изовент (EI240)+оцинковка
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L155 ø160
Изовент (EI240) (13+13мм)
70
6. 0
6
1
+ вля
Кр о
2.915
ур.ч.п.
700x900
L0
2.915
ур.ч.п.
ø160
L155
4
. 1 20
6
5
+ 1 аж
т
6Э
60
2. 7
5
1
+ аж
Эт
45
0
.40
9
4
+ 1 аж
Эт
4
4
040
.
6
+ 1 4 аж
Эт
43
4
0
. 68
2
4
+ 1 аж
т
2Э
320
.
9
+13 аж
Эт
41
0
. 96
5
3
+ 1 аж
Эт
40
600
.
2
+13 аж
Эт
39
3
0
. 24
9
2
+1 аж
т
8Э
0
. 88
5
2
+1 аж
Эт
37
20
2. 5
2
1
+ аж
Эт
36
3
3
. 1 60
9
1
+1 аж
т
5Э
00
5. 8
1
1
+ аж
т
4Э
3
3
0
. 28
2
1
+1 аж
т
3Э
920
.
8
+10 аж
т
2Э
0
. 56
5
0
+1 аж
Эт
31
0
. 20
2
0
+1 аж
Эт
30
2
Инв. № подл.
Подп. и дата
Взам. инв. №
Согласовано
2
0
. 84
8
9
+ аж
т
9Э
48 0
.
5
+9 аж
т
8Э
. 1 20
2
9
+ аж
Эт
27
2
+2.915
ур.ч.п.
КПВ.01(EI60)-НО-125-MBF220
AIRFIX Ø125
2.690
ур.ч.п.
ø200
L360
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
+1 1
.3
3 Э 20
та
ж
2.915
ур.ч.п.
2.925
ур.ч.п.
2.690
ур.ч.п.
+2.915
ур.ч.п.
L110 ø125
680
.
8
+7 аж
Эт
23
L95 ø125
2
0
. 32
5
7
+ аж
т
2Э
2
2
960
.
1
+7 аж
т
1Э
В4-48.Тех.этаж
В4-48.Тех.этаж
0
. 60
8
6
+ аж
т
0Э
SRSr 700x400/600
Изовент (EI60) (5мм)
700x900
L0
Изовент (EI240) (13+13мм)
2 40
.
5
+6 аж
Эт
19
+63.800
+167.160
ДК-200х250
700x400
L3135
500x400
L3135
+164.880
ДК-200х250
200x250
L550
+164.880
1
0
. 88
1
6
+ аж
т
8Э
+164.830
ø250
L0
+59.978
700x900
L0
0
. 52
8
5
+ аж
Эт
17
0
. 00
5
5
+ аж
Эт
16
0
. 64
1
5
+ аж
Эт
15
280
.
8
+4 аж
Эт
14
1
600x800
L0
600x800
L0
1
600x600
L0
+164.855
ДК-250х200
ДК-300х250
300x250
L1010
+165.530
+164.505
ø250
L0
+165.530
+165.580
+164.880
АМН 400x150
L255
+50.970
ø250
L0
+47.610
250x200
L255
300x250
L505
АМН 400x150
L255
АМН 400x150
L255
ø250
L0
+44.250
+1 6
6.
Кр о 0 7 0
вля
600x600
L0
Сетка с козырьком 250х300
Изовент (EI240) (13+13мм)
+167.070
0
. 07
6
6
+1 вля
Кр о
+165.180
+34.170
250x300
L1010
+1 6
6.
Кр о 0 7 0
вля
В4-2.Тех.простр.
+37.530
ø250
L0
0
. 48
1
3
+ аж
т
9Э
АМН 500x200
L505
АМН 500x200
L505
В4-2.Тех.простр.
+40.890
ø250
L0
500x500
L0
0
. 88
1
6
+ 1 аж
эт
.
х
Те
0
. 96
9
5
+ 1 тр .
рос
п
.
Те х
250x300
L1010
+162.080
+1 6
1.
Те х 8 8 0
.э
та
ж
+1 5
9. 9
Те х 6 0
. пр
ост
р.
Изовент (EI240) (13+13мм)
+30.810
ø250
L0
500x500
L0
. 1 20
8
2
+ аж
т
8Э
+27.450
ø250
L0
500x500
L0
760
.
4
+ 2 аж
т
7Э
+24.090
ø250
L0
400x400
L0
0
. 40
1
2
+ аж
т
6 Э Изовент (EI240) (13+13мм)
0
. 68
4
1
+ аж
т
4Э
250x200
L510
ø250
L0
840
.
4
+3 аж
т
0Э
0 40
.
8
+ 1 аж
т
5Э
400x250
L1520
+54.330
ø250
L0
600x800
L0
Изовент (EI240) (13+13мм)
0
. 20
8
3
+ аж
т
1Э
+57.750
ДК-250х200
0
. 92
4
4
+ аж
т
3Э
560
.
1
+4 аж
Эт
12
1
700x900
L8160
500x300
L2030
АМН 400x150
L275
ø250
L680
700x900
L0
АМН 400x150
L275
+20.730
ø250
L0
300x300
L0
+17.370
300x300
L0
ø250
L0
+14.010
ø250
L680
0
. 40
1
2
+ аж
т
6Э
+21
.4
6 Э 00
та
ж
0
. 04
8
1
+ аж
т
5Э
+1 8
.0
5 Э 40
та
ж
0
. 68
4
1
+ аж
т
4Э
0
. 32
1
1
+ аж
т
3Э
+1 4
.6
4 Э 80
та
ж
Изовент (EI240) (13+13мм)
0
. 32
+ 1 1 аж
т
3Э
+1 1
.3
3 Э 20
та
ж
250x300
L1010
КПВ.01-НО-К-250х300-MBF220-СН-Г-Н
760
.
8
+8 аж
Эт
26
2
ø250
L470
ø160
L265
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L110 ø125
2.915
ур.ч.п.
Изовент (EI60) (5мм)
2.690
ур.ч.п.
0
. 88
1
6
+ 1 аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
рос
п
.
Те х
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L50 ø100
2.915
ур.ч.п.
ø250
L520
960
.
7
+ аж
т
2Э
+7.280
Сетка-250х300 +7.9
2 60
Эт
аж
04 декабря 2025г.
0
. 40
5
8
+ аж
т
5Э
0
. 04
2
8
+ аж
т
4Э
ПТ-08/2022-23-Р-ОВ4.3
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
28
Схемы систем В4-Ж1.1, В4-2.Тех.простр.,
В4-48.Тех.этаж
Формат А1
Листов
Схема этажной разводки (2-16 этаж)
Изовент (EI240)+оцинковка
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L95 ø125
Присоединить к системе В4-Ж1.2 кух.
В4-Ж1.2
070
.
6
+1 6 вля
Кр о
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
60
9. 9 .
5
1
+ тр
с
про
.
х
Те
ø200
L385
ДК-1050х650
1000x1200
+167.220 L11025
+167.495
Изовент (EI240) (13+13мм)
650x1050
L11025
L60 ø125
КПВ.01(EI60)-НО-125-MBF220
AIRFIX Ø125
+82
.0
2 4 40
Эт
аж
+2.915
ур.ч.п.
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L145 ø160
КПВ.01(EI60)-НО-125-MBF220
AIRFIX Ø125
+65
.
1 9 2 40
Эт
аж
600x1050
L11025
+61
.8
1 8 80
Эт
аж
+61.247
600x1050
L10290
2 40
.
9
+12 аж
Эт
38
+60.309
ø200
L735
+57.750
+58
.
1 7 520
Эт
аж
ø200
L735
600x1050
L9555
0
. 88
5
2
+1 аж
Эт
37
ø200
L735
600x1050
L8820
520
.
2
+12 аж
Эт
36
+50.970
ø200
L735
600x900
L8085
0
9. 1 6
1
1
+ аж
Эт
35
+47.610
+55
.
1 6 000
Эт
аж
+51
.6
1 5 40
Эт
аж
+ 48
.
1 4 280
Эт
аж
ø200
L735
600x900
L7350
0
. 80
5
1
+ 1 аж
Эт
4
3
600x900
L6615
80
2. 2
1
1
+ аж
Эт
33
+44.250
+ 44
.
1 3 920
Эт
аж
Изовент (EI240) (13+13мм)
ø200
L735
+
+40.890
41 .
5
1 2 60
Эт
аж
ø200
L735
600x600
L5880
+37.530
+38
.
1 1 200
Эт
аж
ø200
L735
+113.965
600x600
L5145
600x600
L4410
+34.170
ø200
L735
+30.810
+34
.
10 840
Эт
аж
+31
.4
9 Э 80
та
ж
ø200
L735
500x500
L3675
500x500
L2940
0
. 48
5
9
+ аж
Эт
28
Согласовано
ø160
L205
Изовент (EI240) (13+13мм)
0
. 60
2
3
+1 аж
Эт
39
Взам. инв. №
+2.915
ур.ч.п.
+2.915
ур.ч.п.
+68
.
20 600
Эт
аж
960
.
5
+ 1 3 аж
Эт
40
Подп. и дата
ø160
L145
+1 1
.3
3 Э 20
та
ж
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L145 ø160
+71
.9
21 60
Эт
аж
0
. 32
9
3
+1 аж
Эт
41
Инв. № подл.
+2.915
ур.ч.п.
+75
.
22 320
Эт
аж
680
.
2
+ 1 4 аж
Эт
42
+27.450
+28
.
8 Э 1 20
та
ж
ø200
L735
+24.090
+24
.
7 Э 760
та
ж
ø200
L735
Изовент (EI240) (13+13мм)
1 20
.
2
+9 аж
Эт
27
400x400
L2205
0
. 76
8
8
+ аж
Эт
26
300x300
L1470
40 0
.
5
+8 аж
Эт
25
+2.690
ур.ч.п.
+78
.
23 680
Эт
аж
040
.
6
+ 1 4 аж
Эт
43
8 40
.
8
+9 аж
Эт
29
+2.690
ур.ч.п.
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L60 ø125
+2.915
ур.ч.п. ø160
L205
Изовент (EI60) (5мм)
L60 ø125
0
.40
9
4
+ 1 аж
Эт
44
0
. 20
2
0
+1 аж
Эт
30
+2.915
ур.ч.п.
L120 ø160
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
760
.
2
+ 1 5 аж
Эт
45
560
.
5
+10 аж
Эт
31
+2.925
КВ-Р 200 200
ур.ч.п.
ø200
L735
Изовент (EI60) (5мм)
+2.915
ур.ч.п.
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L50 ø125
ø200
L480
+2.690
ур.ч.п.
Изовент (EI60) (5мм)
. 1 20
6
5
+ 1 аж
Эт
46
0
. 92
8
0
+1 аж
Эт
32
+2.915
ур.ч.п.
+20.730
ø200
L735
+17.370
+21
.4
6 Э 00
та
ж
+1 8
.0
5 Э 40
та
ж
ø200
L735
300x300
L735
+14.010
ø200
L735
+10.650
+1 4
.6
4 Э 80
та
ж
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
04 декабря 2025г.
+1 1
.3
3 Э 20
та
ж
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
29
Схема системы В4-Ж1.2
Формат А1
Листов
В4-Ж1.2 кух
П4-48.Тех.этаж
300x250
L825
ДК-700х700
Изовент (EI240)+оцинковка
АМН 400x150
L275
Сетка-750х500
L3135
ОгнеВент EI180 (70мм)
Присоединить к В4-Ж1.2
+168.670
700x700
L7275
Изовент (EI240) (13+13мм)
4
0
. 76
2
5
+ 1 аж
т
5Э
4
400
.
9
+ 1 4 аж
т
4Э
0
. 04
6
4
+ 1 аж
Эт
43
680
.
2
+ 1 4 аж
Эт
42
0
. 32
9
3
+1 аж
Эт
41
4
960
.
5
+ 1 3 аж
т
0Э
0
. 60
2
3
+1 аж
Эт
39
2 40
.
9
+12 аж
Эт
38
80
5. 8
2
1
+ аж
Эт
37
0
. 52
2
2
+1 аж
Эт
36
0
9. 1 6
1
1
+ аж
Эт
35
0
. 80
5
1
+ 1 аж
Эт
34
0
. 28
2
1
+1 аж
Эт
33
0
. 92
8
0
+1 аж
Эт
32
0
. 56
5
0
+1 аж
Эт
31
00
2. 2
0
1
+ аж
Эт
30
8 40
.
8
+9 аж
Эт
29
Подп. и дата
Взам. инв. №
Согласовано
0
. 48
5
9
+ аж
Эт
28
2
0
. 76
8
8
+ аж
Эт
26
2
2
Инв. № подл.
. 1 20
2
9
+ аж
т
7Э
0
. 40
5
8
+ аж
т
5Э
0 40
.
2
+ 8 аж
т
4Э
400x250
L1520
+164.770
500x400
L3135
КПВ.01-НО-К-200х250-MBF220-СН-Г-Н
+164.480
250x200
L510
880
.
1
+ 1 6 аж
т
.э
х
е
Т
960
.
9
+15 тр.
с
про
.
х
Те
4
500x400
L1520
+162.630
КПВ.01-НО-К-400х250-MBF220-СН-Г-Н
+165.530
+161.980
П4-48.Тех.этаж
700x600
L7275
0
6. 1 2
5
1
+ аж
т
6Э
АМН 400x150
L280
300x250
L1105
ДК-300х250
750x500
L3135
+167.370
0
. 07
6
6
+1 вля
Кр о
300x250
L550
300x250
L275
ДК-250х200
АМН 400x150
L255
АМН 400x150
L255
0
. 88
1
6
+ 1 аж
эт
.
х
Те
+165.530
+164.880
АМН 400x150
ДК-250х200
L255
250x200
250x200
L255
L255
АМН 400x150
L255
+165.080
ДК-300х250
250x200
L510
300x250
L1010
+165.530
300x250
L505
АМН 500x200
L505
АМН 500x200
L505
680
.
8
+7 аж
Эт
23
2
Схема этажной разводки (2-16 этаж)
0
. 32
5
7
+ аж
т
2Э
L65 ø100
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
+2.915
ур.ч.п.
2
0
. 96
1
7
+ аж
т
1Э
ø160
L240
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
ø100
L60
L60 ø100
0
. 60
8
6
+ аж
Эт
20
2 40
.
5
+6 аж
Эт
19
0
. 88
1
6
+ аж
Эт
18
1
0
. 52
8
5
+ аж
т
7Э
ø200
L305
Изовент (EI240) (13+13мм)
600x700
L6790
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
700x600
L7275
+59.996
+2.915
ур.ч.п.
+61.480
ø200
L485
+2.915
ур.ч.п.
+2.690
ур.ч.п.
Изовент (EI60) (5мм)
ø160
L180
L60 ø100
ø200
L485
КВ-Р 200 200
+2.690
ур.ч.п.
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
ø125
L120
+2.690
ур.ч.п.
+2.915
ур.ч.п.
+2.690
ур.ч.п.
+2.915
ур.ч.п.
ø100
L60
ø125
L120
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
+2.915
ур.ч.п.
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
+1 1
.3
3 Э 20
та
ж
ø100
L60
+2.915
ур.ч.п.
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
+2.915
ур.ч.п.
L60 ø100
+57.750
ø200
L485
600x700
L6305
+54.330
000
.
5
+5 аж
Эт
16
1
1
0
. 64
1
5
+ аж
т
5Э
280
.
8
+4 аж
т
4Э
1
1
0
. 92
4
4
+ аж
т
3Э
0
. 56
1
4
+ аж
т
2Э
600x700
L5820
600x700
L5335
600x700
L4850
600x600
L4365
600x600
L3880
ø200
L485
+50.970
ø200
L485
+47.610
ø200
L485
+44.250
ø200
L485
+40.890
Изовент (EI240) (13+13мм)
ø200
L485
+37.530
1
1
0
. 20
8
3
+ аж
т
1Э
0
.84
4
3
+ аж
т
0Э
ø200
L485
500x500
L3395
500x500
L2910
+34.170
ø200
L485
+30.810
0
. 48
+ 3 1 аж
т
9Э
ø200
L485
400x500
L2425
. 1 20
8
2
+ аж
т
8Э
+27.450
ø200
L485
+24.090
760
.
4
+ 2 аж
т
7Э
400x400
L1940
ø200
L485
+20.730
0
. 40
1
2
+ аж
т
6Э
300x400
L1455
Изовент (EI240) (13+13мм)
ø200
L485
+17.370
0 40
.
8
+ 1 аж
т
5Э
200x200
L970
ø200
L485
0
. 68
4
1
+ аж
т
4Э
700x600
L7275
Изовент (EI240) (13+13мм)
0
. 32
1
1
+ аж
т
3Э
ø200
L485
+14.010
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
04 декабря 2025г.
ø200
L485
+10.650
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
30
10.2025 Схема системы В4-Ж1.2 кух, П4-48.Тех.этаж
Формат А1
Листов
В4-Ж2.1
Подсоединить к воздуховоду В4-Ж2.1 кух.
Изовент (EI240)+оцинковка
ДК-900х600
900x600
L11560
1200x1200
L11560
+167.520
+167.220
600x900
L11560
Изовент (EI240) (13+13мм)
Схема поэтажной разводки (17-33 этаж)
0
. 07
6
6
+1 вля
Кр о
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L110 ø125
0
. 88
1
6
+ 1 аж
т
.э
х
е
Т
960
.
9
+15 тр.
с
про
.
х
Те
2.915
ур.ч.п.
AIRFIX Ø160
2.915
ур.ч.п.
4
AIRFIX Ø100
2.915
ур.ч.п.
ø250
L520
ø160
L155
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L110 ø125
4
ø125
L160
КПВ.01(EI60)-НО-100-MBF220
L50 ø100
КВ-Р 250 250
2.690
ø250
ур.ч.п.
L680
Изовент (EI60) (5мм)
КПВ.01(EI60)-НО-160-MBF220
L155 ø160
0
6. 1 2
5
1
+ аж
Эт
46
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L50 ø100
0
. 76
2
5
+ 1 аж
т
5Э
2.915
ур.ч.п.
L110 ø125
ø250
L470
Изовент (EI60) (5мм)
2.915
ур.ч.п.
ø160
L265
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L95 ø125
+61
.8
1 8 80
Эт
аж
2.915
ур.ч.п.
ø200
L360
КПВ.01(EI60)-НО-125-MBF220
AIRFIX Ø125
2.915
ур.ч.п.
400
.
9
+ 1 4 аж
т
4Э
0
. 04
6
4
+ 1 аж
Эт
43
680
.
2
+ 1 4 аж
Эт
42
0
. 32
9
3
+1 аж
Эт
41
4
0
. 96
5
3
+ 1 аж
т
0Э
00
2. 6
3
1
+ аж
Эт
39
3
0
. 24
9
2
+1 аж
т
8Э
3
880
.
5
+12 аж
т
7Э
3
0
. 52
2
2
+1 аж
т
6Э
600x900
L11560
+116.850
0
9. 1 6
1
1
+ аж
т
5Э
900x600
L10880
Изовент (EI240) (13+13мм)
00
5. 8
1
1
+ аж
т
4Э
900x600
L10200
3
3
0
. 28
2
1
+1 аж
Эт
33
20
8. 9
0
1
+ аж
Эт
32
0
. 56
5
0
+1 аж
Эт
31
3
2
2
8 40
.
8
+9 аж
т
9Э
0
. 48
5
9
+ аж
т
8Э
. 1 20
2
9
+ аж
т
7Э
0
. 40
5
8
+ аж
Эт
25
0 40
.
2
+ 8 аж
т
4Э
Инв. № подл.
Взам. инв. №
760
.
8
+8 аж
Эт
26
Подп. и дата
Согласовано
2
200
.
2
+10 аж
т
0Э
2
+117.860
ø250
L680
+115.030
ø250
L680
900x600
L9520
+111.610
ø250
L680
+108.250
ø250
L680
900x600
L8840
+104.890
ø250
L680
900x600
L8160
Изовент (EI240) (13+13мм)
+101.530
ø250
L680
600x600
L7480
600x600
L6800
+98.170
+78.010
ø250
L680
+94.810
600x600
L6120
400x400
L3400
ø250
L680
400x400
L2720
500x500
L5440
Изовент (EI240) (13+13мм)
500x500
L4760
+84.730
+74.650
ø250
L680
400x400
L2040
+71.290
ø250
L680
+88.090
ø250
L680
ø250
L680
Изовент (EI240) (13+13мм)
+91.450
ø250
L680
ø250
L680
300x300
L1360
300x300
L680
+67.930
ø250
L680
+64.570
500x500
L4080
ø250
L680
+81.370
ø250
L680
+61.210
+78
.
23 680
Эт
аж
+75
.
22 320
Эт
аж
+71
.9
21 60
Эт
аж
+68
.
20 6 0 0
Эт
аж
+65
.
1 9 2 40
Эт
аж
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
04 декабря 2025г.
+61
.8
1 8 80
Эт
аж
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
31
Схемы систем В4-Ж2.1
Формат А1
Листов
В4-Ж2.1 кух
Подсоединить к воздуховоду В4-Ж2.1
ДК-600х800
+168.720
600x800
L7140
Изовент (EI240)+оцинковка
Изовент (EI240)+оцинковка
0
. 07
6
6
+1 вля
Кр о
+167.120
+167.120
Схема поэтажной разводки (17-33 этаж)
600x800
L7140
0
. 88
1
6
+ 1 аж
эт
.
х
Те
0
. 96
9
5
+1 тр.
рос
п
.
Те х
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
+2.915
ур.ч.п.
2.915
ур.ч.п.
+2.915
ур.ч.п.
2.690
ур.ч.п.
2.915
ур.ч.п.
ø160
L120
ø100
L60
0
. 76
2
5
+ 1 аж
т
5Э
2.690
ур.ч.п.
2.915
ур.ч.п.
L60 ø100
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
400
.
9
+ 1 4 аж
Эт
44
L60 ø100
AIRFIX Ø100
ø125
L60
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
. 1 20
6
5
+ 1 аж
Эт
46
4
L60 ø100
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
ø160
L240
2.915
ур.ч.п.
ø160
L180
ø125
L120
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
КВ-Р 200 200
ø200
2.690 L420
ур.ч.п.
+61
.8
1 8 80
Эт
аж
2.915
ур.ч.п.
040
.
6
+ 1 4 аж
Эт
43
4
0
. 68
2
4
+ 1 аж
т
2Э
320
.
9
+13 аж
Эт
41
4
0
. 96
5
3
+ 1 аж
т
0Э
3
600
.
2
+13 аж
т
9Э
3
0
. 24
9
2
+1 аж
т
8Э
880
.
5
+12 аж
Эт
37
3
0
. 52
2
2
+1 аж
т
6Э
3
. 1 60
9
1
+1 аж
т
5Э
3
00
5. 8
1
1
+ аж
т
4Э
600x800
L7140
ø200
L420
3
0
. 28
2
1
+1 аж
т
3Э
+115.030
600x800
L6720
ø200
L420
3
920
.
8
+10 аж
т
2Э
+111.610
600x800
L6300
ø200
L420
0
. 56
5
0
+1 аж
Эт
31
+108.250
ø200
L420
200
.
2
+10 аж
Эт
30
+104.890
500x600
L2940
600x800
L5880
600x800
L5460
2
+101.530
ø200
L420
48 0
.
5
+9 аж
Эт
28
+98.170
ø200
L420
Согласовано
2
2
. 1 20
2
9
+ аж
т
7Э
760
.
8
+8 аж
т
6Э
+94.810
Взам. инв. №
2
Подп. и дата
+82
.0
2 4 40
Эт
аж
Изовент (EI240) (13+13мм)
400x500
L2100
+78.010
600x800
L5040
ø200
L420
600x800
L4620
+74.650
400x500
L1680
+91.450
+88.090
ø200
L420
+78
.
23 680
Эт
аж
+75
.
22 320
Эт
аж
ø200
L420
600x800
L4200
ø200
L420
+84.730
Инв. № подл.
400x500
L2520
+71.290
400x300
L1260
ø200
L420
ø200
L420
0
. 40
5
8
+ аж
т
5Э
+81.370
ø200
L420
ø200
L420
0
. 84
8
9
+ аж
т
9Э
ø200
L420
+67.930
500x600
L3780
Изовент (EI240) (13+13мм)
500x600
L3360
500x600
L2940
400x300
L840
ø200
L420
+64.570
+71
.9
21 60
Эт
аж
+68
.
20 6 0 0
Эт
аж
+65
.2
1 9 40
Эт
аж
Изовент (EI240) (13+13мм)
ø200
L420
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
04 декабря 2025г.
+61
.8
1 8 80
Эт
аж
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
32
Схема системы В4-Ж2.1 кух
Формат А1
Листов
В4-Ж2.2
Изовент (EI240)+оцинковка
Схема поэтажной разводки (17-33 этаж)
1850x550
L95 ø125
КПВ.01(EI60)-НО-125-MBF220
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L50 ø125
AIRFIX Ø125
070
.
6
+1 6 вля
Кр о
2.915
ур.ч.п.
ø200
L480
ø200
L385
Присоединить к системе В4-Ж2.2 кух.
Изовент (EI60) (5мм)
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L120 ø160
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
с
про
.
х
Те
0
. 88
1
6
+ аж
Эт
18
2.915
ур.ч.п.
2.915
ур.ч.п.
4
2.915
ур.ч.п.
2.925
ур.ч.п. ø160
2.690
ур.ч.п.
L205
ø160
L145
ø160
L205
L60 ø125
КПВ.01(EI60)-НО-125-MBF220
AIRFIX Ø125
AIRFIX Ø125 КПВ.01(EI60)-НО-125-MBF220
Изовент (EI60) (5мм)
ø160
L145
L60 ø125
. 1 20
6
5
+ 1 аж
Эт
46
4
ø160
L265
2.690
ур.ч.п.
КВ-Р 200 200
2.690
ур.ч.п.
ø200
L735
2.915
ур.ч.п.
2.915
ур.ч.п.
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L60 ø125
2.915
ур.ч.п.
2.915
ур.ч.п.
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L145 ø160
760
.
2
+ 1 5 аж
т
5Э
0
.40
9
4
+ 1 аж
т
4Э
040
.
6
+ 1 4 аж
Эт
43
4
0
. 68
2
4
+ 1 аж
т
2Э
Изовент (EI240) (13+13мм)
0
. 32
9
3
+1 аж
Эт
41
60
5. 9
3
1
+ аж
Эт
40
3
0
. 60
2
3
+1 аж
т
9Э
3
2 40
.
9
+12 аж
т
8Э
3
0
. 88
5
2
+1 аж
т
7Э
3
3
3
520
.
2
+12 аж
т
6Э
0
9. 1 6
1
1
+ аж
т
5Э
0
. 80
5
1
+ 1 аж
т
4Э
80
2. 2
1
1
+ аж
Эт
33
3
0
. 92
8
0
+1 аж
т
2Э
60
5. 5
0
1
+ аж
Эт
31
3
0
. 20
2
0
+1 аж
т
0Э
0
. 84
8
9
+ аж
Эт
29
Согласовано
0
. 48
5
9
+ аж
Эт
28
. 1 20
2
9
+ аж
Эт
27
0
. 76
8
8
+ аж
Эт
26
1100x550
L12495
ДК-1100х550
550x1100
L11760
550x1100
L11025
+117.260
ø200
L735
+115.030
ø200
L735
+111.610
550x1100
L10290
550x1100
L9555
ø200
L735
+108.250
ø200
L735
+104.890
ø200
L735
550x1100
L8820
+101.530
550x1100
L8085
ø200
L735
+98.170
Изовент (EI240) (13+13мм)
Изовент (EI240) (13+13мм)
550x900
L7350
ø200
L735
550x900
L6615
550x900
L5145
Взам. инв. №
550x700
L4410
Подп. и дата
Инв. № подл.
680
.
8
+7 аж
Эт
23
960
.
1
+7 аж
Эт
21
ø200
L735
+74.650
550x700
L2940
400x400
L2205
ø200
L735
+71.290
+88.090
ø200
L735
+84.730
ø200
L735
+81.370
ø200
L735
0
. 04
2
8
+ аж
Эт
24
Изовент (EI240) (13+13мм)
0
. 32
5
7
+ аж
Эт
22
+91.450
ø200
L735
550x900
L5880
+78.010
+94.810
Изовент (EI240) (13+13мм)
40 0
.
5
+8 аж
Эт
25
550x700
L3675
ø200
L735
2
0
. 60
8
6
+ аж
т
0Э
300x300
L1470
+67.930
ø200
L735
2 40
.
5
+6 аж
Эт
19
1
0
. 88
1
6
+ аж
т
8Э
ø200
L735
+64.570
ø200
L735
Изовент (EI240) (13+13мм)
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
04 декабря 2025г.
+61.210
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
33
Схемы систем В4-Ж2.2
Формат А1
Листов
В4-Ж2.2 кух
Присоединить к системе В4-Ж2.2
0
. 88
1
6
+ 1 аж
эт
.
х
Те
0
. 96
9
5
+1 тр.
рос
п
.
Те х
4
4
0
6. 1 2
5
1
+ аж
т
6Э
Схема поэтажной разводки (17-33 этаж)
600x700
L8245
0
. 76
2
5
+ 1 аж
т
5Э
Изовент (EI60) (5мм)
ø200
L305
ø160
L240
4
L65 ø100
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
L60 ø100
+2.915
ур.ч.п.
400
.
9
+ 1 4 аж
т
4Э
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
880
.
1
+6 аж
Эт
18
0
. 04
6
4
+ 1 аж
Эт
43
2.915
ур.ч.п.
AIRFIX Ø100
L60 ø100
КПВ.01(EI60)-НО-100-MBF220
ø160
L180
2.690
ур.ч.п.
КВ-Р 200 200
2.690
ур.ч.п.
2.690
ур.ч.п.
ø200
L485
Изовент (EI60) (5мм)
2.915
ур.ч.п.
2.690
ур.ч.п.
ø125
L120
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
680
.
2
+ 1 4 аж
Эт
42
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
ø125
L60 ø100
L120
+2.915
ур.ч.п.
ø100
L60
2.915
ур.ч.п.
2.915
ур.ч.п.
ø100
L60
2.915
ур.ч.п.
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
2.915
ур.ч.п.
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
20
9. 3
3
1
+ аж
Эт
41
4
0
. 96
5
3
+ 1 аж
т
0Э
3
600
.
2
+13 аж
т
9Э
3
0
. 24
9
2
+1 аж
т
8Э
3
880
.
5
+12 аж
т
7Э
3
0
. 52
2
2
+1 аж
т
6Э
3
. 1 60
9
1
+1 аж
т
5Э
Изовент (EI240) (13+13мм)
600x700
L8245
ДК-600х700
3
00
5. 8
1
1
+ аж
т
4Э
3
0
. 28
2
1
+1 аж
т
3Э
600x700
L7275
600x700
L6790
0
. 56
5
0
+1 аж
Эт
31
600x700
L6305
200
.
2
+10 аж
т
0Э
600x700
L5820
0
. 84
8
9
+ аж
Эт
29
48 0
.
5
+9 аж
Эт
28
. 1 20
2
9
+ аж
Эт
27
760
.
8
+8 аж
Эт
26
Согласовано
600x700
L7760
20
8. 9
0
1
+ аж
Эт
32
3
Взам. инв. №
ø200
L485
0
. 40
5
8
+ аж
Эт
25
2
0 40
.
2
+ 8 аж
т
4Э
+115.030
ø200
L485
+111.610
ø200
L485
+108.250
ø200
L485
+104.890
ø200
L485
+101.530
ø200
L485
600x600
L5335
600x600
L4365
+78.010
500x500
L3880
500x500
L3395
ø200
L485
400x400
L1940
+74.650
+94.810
ø200
L485
+91.450
Изовент (EI240) (13+13мм)
ø200
L485
+98.170
ø200
L485
600x600
L4850
400x400
L2425
ø200
L485
ø200
L485
300x300
L1455
Изовент (EI240) (13+13мм)
+71.290
ø200
L485
+67.930
+88.090
200x300
L970
ø200
L485
ø200
L485
+64.570
+84.730
ø200
L485
ø200
L485
500x500
L2910
+61.210
+81.370
+78
.
23 680
Эт
аж
+75
.
22 320
Эт
аж
+71
.9
21 60
Эт
аж
+68
.
20 6 0 0
Эт
аж
+65
.2
1 9 40
Эт
аж
+61
.8
1 8 80
Эт
аж
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
04 декабря 2025г.
Инв. № подл.
Подп. и дата
Изовент (EI240) (13+13мм)
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
34
Схема системы В4-Ж2.2 кух
Формат А1
Листов
В4-Ж3.1 кух
В4-Ж3.2
Схема поэтажной разводки (34-46 этаж)
В4-Ж3.1
950x1000
Изовент (EI60)+оцинковка L9555
Присоединить к системе В4-Ж3.1 кух.
Присоединить к системе В4-Ж3.1
Изовент (EI60)+оцинковка
Изовент (EI60)+оцинковка
500x500
L4420
0
. 07
6
6
+1 вля
Кр о
4
. 1 20
6
5
+ 1 аж
т
6Э
ø200
L340
500x500
L4080
0
. 76
2
5
+ 1 аж
т Изовент (EI60) (5мм)
5Э
400
.
9
+ 1 4 аж
Эт
44
040
.
6
+ 1 4 аж
Эт
43
0
. 68
2
4
+ 1 аж
Эт
2
4
500x400
L3060
500x400
L2720
500x400
L2380
500x400
L2040
Согласовано
3
0
. 52
2
2
+1 аж
т
6Э
. 1 60
9
1
+1 аж
Эт
35
+142.000
ø200
L340
ø200
L340
0
6. 1 2
5
1
+ аж
Эт
46
0
. 76
2
5
+ 1 аж
Эт
45
400
.
9
+ 1 4 аж
Эт
44
0
. 04
6
4
+ 1 аж
Эт
43
680
.
2
+ 1 4 аж
Эт
42
0
. 32
9
3
+1 аж
Эт
41
0
. 96
5
3
+ 1 аж
Эт
40
300x400
L1020
300x400
L680
3
+128.560
ø200
L340
+125.200
200x200
L340
ø200
L340
+121.840
00
2. 6
3
1
+ аж
т
9Э
0
. 24
9
2
+1 аж
Эт
38
880
.
5
+12 аж
Эт
37
0
. 52
2
2
+1 аж
Эт
36
ø200
L340
ДК-800х1000
+167.220
800x600
L8645
ø250
L665
800x600
L7315
КВ-Р 250 250
L145 ø160
L170 ø160
+159.360
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L145 ø160
+2.915
ур.ч.п.
+2.680
ур.ч.п.
КПВ.01(EI60)-НО-160-MBF220
Изовент (EI60) (5мм)
AIRFIX Ø160
+2.915
ø160
ур.ч.п.
+2.915
L145
+2.680
ур.ч.п.
ур.ч.п.
ø160
L255
Изовент (EI60) (5мм)
L110 ø125
+2.915
ур.ч.п.
КПВ.01(EI60)-НО-125-MBF220
AIRFIX Ø125
ø250
L495
ø200
L350
Схема поэтажной разводки (34-46 этаж)
КПВ.01(EI60)-НО-125-MBF220
AIRFIX Ø125
800x600
L5985
600x600
L5320
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
Изовент (EI60) (5мм)
+152.080
ø160
L265
. 1 60
9
1
+1 аж
Эт
35
+2.915
ур.ч.п.
КПВ.01(EI60)-НО-125-MBF220
L60 ø125
+148.720
+2.915
ур.ч.п.
ø250
L665
600x600
L3990
+145.360
Изовент (EI60) (5мм)
400x400
L1330
300x300
L1330
ø250
L665
+118.480
3
+135.280
L75 ø125
КПВ.01(EI60)-НО-125-MBF220
AIRFIX Ø125
ø250
L665
ø250
L665
+2.680
ур.ч.п.
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
+2.915
ур.ч.п.
Подп. и дата
760
.
+1 1
2
9.
+ 1 5 аж
35 1 60
Эт
Эт
аж 45
0
.40
9
4
+ 1 аж
т
4Э
700x500
L5720
550x1100
L8820
+2.680
ур.ч.п.
550x1100
L8085
550x1100
L7350
550x1100
L6615
ø160
L255
Изовент (EI60) (5мм)
+2.915
ур.ч.п.
+1 1
9.
35 1 60
Эт
аж
+2.915
ур.ч.п.
3
ø125
L135
+2.680
ур.ч.п.
+128.560
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
3
+2.915
ур.ч.п.
+125.200
Схема поэтажной разводки (34-46 этаж)
3
+121.840
+2.915
ур.ч.п.
ø160
L245
+118.480
+2.690
ур.ч.п.
Изовент (EI60) (5мм)
+2.915
ур.ч.п.
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
+2.915
ур.ч.п.
ø125
L125
+2.690
ур.ч.п.
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
L60 ø100
3
+1 5
6
46 . 1 2 0
Эт
аж
+155.450
ø200
L440
700x500
L4400
+152.090
ø200
L735
+1 5
2.
45 7 6 0
Эт
аж
+152.090
ø200
L440
+1 4
9.
44 400
Эт
аж
ø200
L735
+148.730
ø200
L440
+1 4
6.
43 040
Эт
аж
ø200
L735
+145.370
ø200
L440
Изовент (EI60) (5мм)
+1 4
2
42 . 6 8 0
Эт
аж
+142.010
500x500
L3080
550x1100
L4410
500x500
L3675
ø200
L735
+138.650
400x400
L2640
ø200
L735
400x400
L2200
ø200
L735
400x400
L1760
ø200
L735
+1 3
5.
40 9 6 0
Эт
аж
+135.290
+1 3
2.
39 600
Эт
аж
+131.930
ø200
L440
400x400
L1320
ø200
L735
Изовент (EI60) (5мм)
+125.210
300x300
L735
+138.650
ø200
L440
+128.570
Изовент (EI60) (5мм)
+1 3
9.
41 3 2 0
Эт
аж
ø200
L440
+131.930
400x400
L2205
+142.010
ø200
L440
+135.290
0
. 88
5
2
+1 аж
т
7Э
КПВ.01(EI60)-НО-100-MBF220
AIRFIX Ø100
ø200
0
L75 ø100
L305 +2.915
9. 1 6
1
1
+ аж
КПВ.01(EI60)-НО-100-MBF220
ур.ч.п.
Эт
AIRFIX Ø100
35
ø200
ø200
ø100
L440
+1 1
+2.690 L305
L60
9.
КВ-Р 200 200
ур.ч.п.
AIRFIX Ø100
35 1 60
+2.690
Эт
КПВ.01(EI60)-НО-100-MBF220
аж
ур.ч.п.
L60 ø100
ø200
L735
500x500
L3520
400x400
L1470
520
.
2
+12 аж
т
6Э
700x500
L4840
+155.450
ø200
L440
+145.370
0
. 60
2
3
+1 аж
т
9Э
2 40
.
9
+12 аж
т
8Э
ø200
L735
500x500
L3960
500x500
L2940
ø160
L195
ø200
L440
+148.730
320
.
9
+13 аж
Эт
41 Изовент (EI60) (5мм)
60
5. 9
3
1
+ аж
Эт
40
700x500
L5280
+1 6
1.
Те х 8 8 0
.э
та
ж
+1 5
9. 9
Те х 6 0
. пр
ост
р
+159.370
040
.
6
+ 1 4 аж
Эт
43
+2.915
ур.ч.п.
ø200
L735
+159.370
550x1100
L5880
L145 ø160
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
Изовент (EI60) (5мм)
ø125
L75
+2.915
ур.ч.п.
L60 ø100
ø250
L665
. 1 20
6
5
+ 1 аж
Эт
46
4
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L85 ø100
L60 ø100
Инв. № подл.
+2.915
ø160
ур.ч.п.
L145
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
с
про
.
х
Те
0
. 68
2
4
+ 1 аж
Эт
42
ø250
L665
0
9. 1 6
1
1
+ аж
т
5Э
ø160
L135
Схема поэтажной разводки (34-46 этаж)
ø200
L340
КВ-Р 200 200
+1 6
6.
Кр о 0 7 0
вля
Присоединить к системе В4-Ж3.2 кух.
Изовент (EI60) (5мм)
550x1100
L5145
ø250
L665
300x300
L665
+2.915
ур.ч.п.
+2.690
ур.ч.п.
AIRFIX Ø160
КПВ.01(EI60)-НО-160-MBF220
L135 ø160
+142.000
+131.920
400x400
L1995
ø160
L205
AIRFIX Ø125
ø250
L665
500x500
L2660
+2.915
ур.ч.п.
КВ-Р 200 200 +2.925
ур.ч.п.
ø200
L735
КПВ.01(EI60)-НО-125-MBF220
L60 ø125
+138.640
500x500
L3325
+2.690
ур.ч.п.
+2.690
ур.ч.п.
AIRFIX Ø125
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L60 ø100
Взам. инв. №
ø200
L480
ø250
L665
600x600
L4655
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L120 ø125
+2.915
ур.ч.п.
+155.440
ø250
L665
+167.470
Изовент (EI60) (5мм)
+2.680
ур.ч.п.
L120 ø160
800x600
L6650
+167.220
070
.
6
+1 6 вля
Кр о
AIRFIX Ø125
КПВ.01(EI60)-НО-125-MBF220
L95 ø125
ø250
L665
Присоединить к системе В4-Ж3.2
ДК-700х500
+1 1
9.
35 1 60
Эт
аж
+2.915
ур.ч.п.
700x500
L5720
550x1100
L9555
L95 ø125
ø250
L665
Изовент (EI60) (5мм)
+131.920
ø200
L340
800x1000
L8645
0
. 88
1
6
+ 1 аж
т
.э
Изовент (EI60) (5мм)
х
е
Т
0
6
9. 9 .
5
1
+ тр
800x600
рос
п
.
L7980
Те х
ø200
L340
600
.
2
+13 аж
т
9 Э Изовент (EI60) (5мм)
880
.
5
+12 аж
Эт
37
+145.360
+135.280
300x400
L1360
3
+148.720
+138.640
0
. 96
5
3
+ 1 аж
т
0Э
0
. 24
9
2
+1 аж
т
8Э
ø200
L340
ø200
L340
300x400
L1700
3
+152.080
ø200
L340
320
.
9
+13 аж
Эт
41
4
+155.440
ø200
L340
500x500
L3400
4
+159.360
ø200
L340
500x500
L3740
0
. 07
6
6
+1 вля
Кр о
500x600
L4420
500x500
L4420
0
. 88
1
6
+ 1 аж
эт
.
х
Те
0
. 96
9
5
+1 тр.
рос
п
.
Те х
ДК-950х1000
КПВ.01(EI60)-НО-160-MBF220
AIRFIX Ø160
ø250
L665
ДК-500х600
+167.370
В4-Ж3.2 кух
300x300
L880
ø200
L735
+121.850
ø200
L440
ø200
L735
+1 2
9.
3 8 2 40
Эт
аж
+128.570
ø200
L440
+1 2
5.
37 880
Эт
аж
+125.210
ø200
L440
+1 2
2.
36 520
Эт
аж
+121.850
Изовент (EI60) (5мм)
+1 1
9.
35 1 60
Эт
аж
+118.490
+118.490
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
04 декабря 2025г.
+2.915
ур.ч.п.
Изовент (EI60) (5мм)
ø100
L65
+2.915
ур.ч.п.
+2.915
ур.ч.п.
AIRFIX Ø100
КПВ.01(EI60)-НО-100-MBF220
L65 ø100
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
35
Схемы систем В4-Ж3.1, В4-Ж3.1. кух, В4-Ж3.2,
В4-Ж3.2. кух
Формат А1
Листов
ПВ4-Кор.1.1
Сетка-700х500
L2175
700x500
L2175
Сетка-700х500
+167.170
Изовент (EI240) (13+13мм)
ОгнеВент EI180 (70мм)
+164.180
+165.230
070
.
6
+165.470
+1 6 вля
Кро 500x300
700x500
L2175
Изовент (EI240) (13+13мм)
L2175 600x300
L2175
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
60
9. 9 .
5
1
+ тр
с
про
.
х
Те
KD 500x300
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
с
про
.
х
Те
300x600
L2175
SRSr 500x300/600
+165.230
в
Кр о
4
КПВ.01-НО-К-600х300-MBF220-СН-Г-Н
Изовент (EI240) (13+13мм)
500x400
L2175
Изовент (EI240) (13+13мм)
. 1 20
6
5
+ 1 аж
т
6Э
+165.230
0
. 88
1
6
+ 1 аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
рос
п
.
Те х
760
.
2
+ 1 5 аж
Эт
45
300x600
L2175
0
. 40
5
8
+ аж
т
5Э
4
0
. 04
2
8
+ аж
т
4Э
040
.
6
+ 1 4 аж
Эт
43
0
. 68
8
7
+ аж
Эт
23
80
2. 6
4
1
+ аж
Эт
42
0
. 32
5
7
+ аж
т
2Э
0
. 32
9
3
+1 аж
Эт
41
2
4
. 1 20
6
5
+ 1 аж
т
6Э
2
60
2. 7
5
1
+ аж
Эт
45
4
0
.40
9
4
+ 1 аж
т
4Э
2
040
.
6
+ 1 4 аж
Эт
43
960
.
1
+7 аж
Эт
21
0
. 68
2
4
+ 1 аж
Эт
42
2
320
.
9
+13 аж
Эт
41
1
3
0
. 24
9
2
+1 аж
т
8Э
0
. 88
1
6
+ аж
т
8Э
0
. 52
8
5
+ аж
Эт
17
0
. 00
5
5
+ аж
Эт
16
0
. 88
5
2
+1 аж
Эт
37
1
20
2. 5
2
1
+ аж
Эт
36
0
. 64
1
5
+ аж
т
5Э
280
.
8
+4 аж
Эт
14
1
1
0
. 92
4
4
+ аж
т
3Э
Согласовано
2
2
Взам. инв. №
2
Инв. № подл.
Подп. и дата
2
48 0
.
5
+9 аж
т
8Э
. 1 20
2
9
+ аж
т
7Э
0
. 76
8
8
+ аж
т
6Э
3
+59.958
300x600
L2175
+57.760
300x600
L2030
+54.340
300x600
L1885
+50.980
+47.620
300x600
L1595
+44.260
300x600
L1305
1
0
. 84
8
9
+ аж
т
9Э
1
2 40
.
5
+6 аж
т
9Э
1
0
. 88
1
6
+ аж
т
8Э
960
.
5
+ 1 3 аж
т
0Э
0
. 60
2
3
+1 аж
т
9Э
0
. 20
8
3
+ аж
т
1Э
+37.540
300x600
L1160
840
.
4
+3 аж
Эт
10
+34.180
0
. 48
1
3
+ аж
т
9Э
+30.820
. 1 20
8
2
+ аж
т
8Э
760
.
4
+ 2 аж
т
7Э
0
. 40
1
2
+ аж
т
6Э
300x600
L1015
300x600
L870
+27.460
300x600
L725
+24.100
300x600
L580
+20.740
300x600
L435
0 40
.
8
+ 1 аж
т
5Э
0
. 68
4
1
+ аж
т
4Э
+17.380
300x600
L290
+14.020
300x600
L145
Изовент (EI240) (13+13мм)
0
. 32
1
1
+ аж
т
3Э
+10.660
Изовент (EI240) (13+13мм)
500x400
L2175
0
. 88
5
2
+1 аж
т
7Э
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
520
.
КВАЛ 300х100
2
2
Решетка 100х300
L145
+1 аж
Эт
36
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 60
.1
КВАЛ 300х100
119
Решетка 100х300
L145
+ аж
Эт
35
3
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 92
КВАЛ 300х100
8
0
1
Решетка 100х300
L145
+ аж
Эт
32
3
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 0
84
КВАЛ 300х100
98.
Решетка 100х300
L145
+ аж
Эт
29
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 80
.4
КВАЛ 300х100
+95
Решетка 100х300
L145
2
ж
та
Э
8
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 20
1
КВАЛ 300х100
92.
Решетка 100х300
L145
+ аж
Эт
27
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
760
КВАЛ 300х100
88.
Решетка 100х300
L145
+ аж
Эт
26
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 00
4
КВАЛ 300х100
85.
Решетка 100х300
L145
+ аж
Эт
25
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0 40
КВАЛ 300х100
82.
Решетка 100х300
L145
+ аж
Эт
24
+47.720
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
0
. 92
4
4
+ аж
т
3Э
+44.360
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+41.000
Решетка 100х300
L145
+37.639
840
.
4
+3 аж
т
0Э
+34.280
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 48
1
3
+ аж
т
9Э
+30.920
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
. 1 20
8
2
+ аж
т
8Э
+27.560
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
760
.
4
+ 2 аж
т
7Э
+24.200
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 40
1
2
+ аж
т
6Э
+20.840
КВАЛ 300х100
Решетка 100х300
Изовент (EI240) (13+13мм)
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0 40
.
8
+ 1 аж
т
5Э
+17.480
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 68
4
1
+ аж
т
4Э
+14.120
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 32
1
1
+ аж
т
3Э
+10.760
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 80
6
КВАЛ 300х100
78.
Решетка 100х300
L145
Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
0
. 20
8
3
+ аж
Эт
11
1
+1 аж
Эт
30
+51.080
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
560
.
1
+4 аж
Эт
12
та
1Э
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
200
КВАЛ 300х100
02.
+54.440
Решетка 100х300
L145
280
.
8
+4 аж
Эт
14
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 560
5.
КВАЛ 300х100
+1 0 ж
Решетка 100х300
L145
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
1
+ аж
Эт
33
+57.960
0
. 64
1
5
+ аж
Эт
15
ж
та
Э
4
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 28
КВАЛ 300х100
112
0
. 52
8
5
+ аж
т
7Э
0
. 00
5
5
+ аж
Эт
16
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН .800
5
КВАЛ 300х100
+1 1
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+60.170
2 40
.
9
+12 аж
Эт
38
+61.130
560
.
1
+40.900
+4 аж
т Изовент (EI240) (13+13мм)
Э
2
0
. 28
2
1
+1 аж
Эт
33
0
. 20
2
0
+1 аж
Эт
30
2
0
. 60
8
6
+ аж
т
0Э
+59.415
Изовент (EI240) (13+13мм)
300x600
L1450
00
5. 8
1
1
+ аж
Эт
34
0
. 56
5
0
+1 аж
Эт
31
300x600
L2175
300x600
L1740
. 1 60
9
1
+1 аж
Эт
35
920
.
8
+10 аж
Эт
32
3
0
. 96
+71 аж
Эт
21
1
0
. 96
5
3
+ 1 аж
Эт
40
600
.
2
+13 аж
Эт
39
4
0
. 60
8
6
+ аж
т
0Э
2 40
.
5
+6 аж
Эт
19
0
.40
9
4
+ 1 аж
т
4Э
04 декабря 2025г.
+ аж
Эт
23
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 20
.3
КВАЛ 300х100
+75 аж
Решетка 100х300
Эт
2
2
L145
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
36
Схемы систем ПВ4-Кор.1.1
Формат А1
Листов
ПВ4-Кор.3.1
ПВ4-Кор.3.2
00
0. 0
7
1
?
+
Сетка-700х500
L1885
+167.170
Изовент (EI60) (5мм)
070
.
6
+1 6 вля
Кр о
700x500
L1885
0
. 07
6
6
+1 вля
Кр о
Изовент (EI60) (5мм)
500x300
L1885
KD 500x250
+165.380
+165.230
Сетка-700х500
L1885
+162.630
ОгнеВент EI180 (70мм)
+162.054
Т
0
1 . 88
6
1
+ аж
эт
ех.
SRSr 500x300/600
SRSr 500x300/600
+164.680
880
.
1
+ 1 6 аж
т
.э
х
е
Т
960
.
9
+15 тр.
с
про
.
х
Те
+164.680
500x400
L1885
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+159.380
0
6. 1 2
5
1
+ аж
Эт
46
500x400
L1740
КВАЛ 300х100
Решетка 100х300
L145
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
с
про
.
х
Те
. 1 20
6
5
+ 1 аж
Эт
6
4
+155.460
500x400
L1595
КВАЛ 300х100
Решетка 100х300
L145
4
400
.
9
+ 1 4 аж
Эт
44
500x400
L1450
+148.740
0
. 04
6
4
+ 1 аж
Эт
43
500x400
L1305
680
.
2
+ 1 4 аж
Эт
42
500x400
L1160
500x400
L1015
500x400
L870
+135.300
3
0
. 60
2
3
+1 аж
т
9Э
2 40
.
9
+12 аж
Эт
38
500x400
L725
+131.940
500x400
L580
+128.580
80
5. 8
2
1
+ аж
Эт
37
КВАЛ 300х100
Решетка 100х300
L145
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
500x400
L435
Подп. и дата
0
. 52
2
2
+1 аж
Эт
36
3
0
9. 1 6
1
1
+ аж
т
5Э
4
ОгнеВент EI180 (70мм)
+164.380
+165.230
700x500
L2080
500x400
L2080
040
.
6
+ 1 4 аж
Эт
43
0
. 68
2
4
+ 1 аж
Эт
42
320
.
9
+13 аж
Эт
41
500x400
L290
Изовент (EI60) (5мм)
+121.860
500x400
L145
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
300x500
L1160
300x500
L1015
Изовент (EI60) (5мм)
0
. 96
5
3
+ 1 аж
т
0Э
300x500
L870
+135.300
300x500
L725
+131.940
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
300x500
L1305
+138.660
0
. 60
2
3
+1 аж
Эт
39
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
300x500
L1450
+142.020
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
300x500
L1595
+145.380
4
Решетка 100х300
L145
3
40
9. 2
2
1
+ аж
т
8Э
300x500
L580
+128.580
0
. 88
5
2
+1 аж
Эт
37
300x500
L435
+125.220
20
2. 5
2
1
+ аж
Эт
36
+118.500
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
500x400
L2080
0
. 88
1
6
+ 1 аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
рос
п
.
Те х
. 1 20
6
5
+ 1 аж
Эт
46
0
. 76
2
5
+ 1 аж
Эт
45
400
.
9
+ 1 4 аж
Эт
44
040
.
6
+ 1 4 аж
Эт
43
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
4
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
0
. 68
2
4
+ 1 аж
т
2Э
320
.
9
+13 аж
Эт
41
0
. 96
5
3
+ 1 аж
Эт
40
600
.
2
+13 аж
Эт
39
0
. 24
9
2
+1 аж
Эт
38
0
. 88
5
2
+1 аж
Эт
37
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+121.860
. 1 60
9
1
+1 аж
Эт
35
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
300x500
L290
300x500
L145
Изовент (EI60) (5мм)
+118.500
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
+160.360 +161.990
+160.310
+164.030
300x500
L1740
+148.740
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+125.220
60
2. 7
5
1
+ аж
т
5Э
0
.40
9
4
+ 1 аж
т
4Э
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+138.660
960
.
5
+ 1 3 аж
Эт
40
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+142.020
0
. 32
9
3
+1 аж
Эт
41
КВАЛ 300х100
Решетка 100х300
L145
Изовент (EI60) (5мм)
+145.380
+159.380
+152.100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+152.100
300x500
L1885
+155.460
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 76
2
5
+ 1 аж
Эт
45
+163.880
Изовент (EI60) (5мм)
КВАЛ 300х100
Решетка 100х300
3
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
Сетка-500х700
L2080
+162.610
+164.880
400x500
L1885
КПВ.01-НО-К-500х400-MBF220-СН-Г-Н
Согласовано
700x500
L0
Изовент (EI60) (5мм)
500x300
L1885
Взам. инв. №
Изовент (EI60) (5мм)
КПВ.01-НО-К-650х450-MBF220-СН-Г-Н
SRSr 500x300/600
Инв. № подл.
Сетка с козырьком 500х700
Изовент (EI60) (5мм)
400x500
L1885
880
.
1
+ 1 6 аж
т
.э
х
е
Т
500x400
L2080
KD 500x300
20
2. 5
2
1
+ аж
т
6Э
Изовент (EI60) (5мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+159.580
500x400
L1920
+155.660
500x400
L1760
+152.300
500x400
L1600
+148.940
500x400
L1440
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+145.580
500x400
L1280
+142.220
500x400
L1120
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
500x400
L960
Решетка 100х300
L160
Изовент (EI60) (5мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+135.500
500x400
L800
500x400
L640
500x400
L480
500x400
L320
500x400
L160
400x500
L2080
500x400
L1920
4
500x400
L1760
500x400
L1600
+152.100
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
500x400
L1440
500x400
L1280
500x400
L960
+138.660
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
500x400
L640
0
. 24
9
2
+1 аж
т
8Э
500x400
L480
3
880
.
5
+12 аж
т
7Э
3
0
. 52
2
2
+1 аж
т
6Э
+135.300
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+131.940
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+128.580
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
500x400
L320
+125.220
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
500x400
L160
+121.860
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
Изовент (EI60) (5мм)
3
+145.380
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
500x400
L1120
500x400
L800
3
+148.740
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+142.020
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 96
5
3
+ 1 аж
т
0 Э Изовент (EI60) (5мм)
00
2. 6
3
1
+ аж
Эт
39
+159.280
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
Изовент (EI60) (5мм)
+155.460
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 32
9
3
+1 аж
Эт
41
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+122.060
680
.
2
+ 1 4 аж
Эт
42
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+125.420
0
. 04
6
4
+ 1 аж
Эт
43
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+128.780
4
0
. 76
2
5
+ 1 аж
т
5Э
400
.
9
+ 1 4 аж
т
4Э
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+132.140
4
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+138.860
0
6. 1 2
5
1
+ аж
Эт
46
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+118.675
. 1 60
9
1
+1 аж
Эт
35
Те
960
.
9
+15 тр.
рос
х. п
0
9. 1 6
1
1
+ аж
т
5Э
+118.500
Решетка 100х300
L160
КВАЛ 300х100
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
Решетка 100х300
L160
Изовент (EI60) (5мм)
04 декабря 2025г.
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
ПТ-08/2022-23-Р-ОВ4.3
Решетка 100х300
L160
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
37
Схема системы ПВ4-Кор.3.1, ПВ4-Кор.3.2
Формат А1
Листов
ПВ4-Кор.1.2
0
. 07
6
6
+1 вля
Кр о
Изовент (EI240)
Сетка с козырьком 500х700
(13+13мм)
+165.530
Изовент (EI240) (13+13мм)
0
. 88
1
6
+ 1 аж
т
.э
х
е
Т
960
.
9
+15 тр.
с
про
.
х
Те
600x300
L2400
ОгнеВент EI180 (70мм)
700x500
L0
+164.480
700x500
L0
+162.510
Изовент (EI240) (13+13мм)
+165.530
+160.910
+161.990
KD 500x300
600x300
L2400
+162.090
SRSr 500x300/600
+160.910
0
. 88
1
6
+ 1 аж
т
.э
х
е
Т
960
.
9
+ 1 5 тр .
с
про
.
х
Те
0
6. 1 2
5
1
+ аж
Эт
46
0
. 76
2
5
+ 1 аж
Эт
45
400
.
9
+ 1 4 аж
Эт
44
0
. 04
6
4
+ 1 аж
Эт
43
680
.
2
+ 1 4 аж
Эт
42
0
. 32
9
3
+1 аж
Эт
41
4
0
. 96
5
3
+ 1 аж
т
0Э
00
2. 6
3
1
+ аж
Эт
39
0
. 24
9
2
+1 аж
Эт
38
3
80
5. 8
2
1
+ аж
т
7Э
0
. 52
2
2
+1 аж
Эт
36
0
9. 1 6
1
1
+ аж
Эт
35
0
. 80
5
1
+ 1 аж
Эт
34
0
. 28
2
1
+1 аж
Эт
33
20
8. 9
0
1
+ аж
Эт
32
0
. 56
5
0
+1 аж
Эт
31
Согласовано
3
2
Инв. № подл.
Подп. и дата
Взам. инв. №
2
2
2
00
2. 2
0
1
+ аж
т
0Э
8 40
.
8
+9 аж
т
9Э
0
. 48
5
9
+ аж
т
8Э
. 1 20
2
9
+ аж
т
7Э
0
. 76
8
8
+ аж
т
6Э
0
. 40
5
8
+ аж
Эт
25
600x300
L2400
Те
960
.
9
+15 тр.
рос
х. п
Изовент (EI240) (13+13мм)
Изовент (EI240) (13+13мм)
0 40
.
2
+ 8 аж
Эт
24
2
4
0
. 68
8
7
+ аж
т
3Э
4
0
6. 1 2
5
1
+ аж
т
6Э
0
. 76
2
5
+ 1 аж
т
5Э
400
.
9
+ 1 4 аж
т
4Э
320
.
5
+7 аж
Эт
22
4
0
. 96
1
7
+ аж
т
1Э
0
. 04
6
4
+ 1 аж
Эт
43
2
680
.
2
+ 1 4 аж
т
2Э
600
.
8
+6 аж
Эт
20
4
0
. 24
5
6
+ аж
т
9Э
0
. 32
9
3
+1 аж
Эт
41
1
600x300
L2400
Изовент (EI240) (13+13мм)
0
. 88
1
6
+ аж
Эт
18
4
0
. 96
5
3
+ 1 аж
т
0Э
+59.363
0
. 52
8
5
+ аж
Эт
17
+58.740
+57.875
600x300
L2240
0
. 00
5
5
+ аж
Эт
16
+54.515
6 40
.
1
+5 аж
Эт
15
+51.155
0
. 28
8
4
+ аж
Эт
14
0
. 92
4
+4 аж
Эт
13
0
. 56
1
4
+ аж
Эт
12
0
. 20
8
3
+ аж
Эт
11
1
840
.
4
+3 аж
т
0Э
0
. 48
1
3
+ аж
т
9Э
. 1 20
+ 2 8 аж
т
8Э
0
. 76
4
2
+ аж
т
7Э
40 0
.
1
+ 2 аж
т
6Э
0
. 04
8
1
+ аж
т
5Э
0
. 68
4
1
+ аж
т
4Э
0
. 32
1
1
+ аж
т
3Э
600x300
L2080
600x300
L1920
+47.795
600x300
L1760
+44.435
600x300
L1600
+41.075
600x300
L1440
+37.715
600x300
L1280
+34.355
600x300
L1120
+30.995
600x300
L960
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
00
2. 6
3
1
+ аж
Эт
39
3
3
3
3
3
600x300
L800
+24.275
600x300
L640
+20.915
600x300
L480
+17.555
600x300
L320
+14.195
600x300
L160
+10.835
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
0
. 24
9
2
+1 аж
т
8Э
880
.
5
+12 аж
т
7Э
0
. 52
2
2
+1 аж
т
6Э
0
9. 1 6
1
1
+ аж
т
5Э
0
. 80
5
1
+ 1 аж
т
4Э
0
. 28
2
1
+1 аж
Эт
33
20
8. 9
0
1
+ аж
Эт
32
0
. 56
5
0
+1 аж
Эт
31
+27.635
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
300x600
L2400
3
2
2
2
200
.
2
+10 аж
т
0Э
8 40
.
8
+9 аж
т
9Э
0
. 48
5
9
+ аж
т
8Э
. 1 20
2
9
+ аж
т
7Э
0
. 76
8
8
+ аж
Эт
26
680
.
8
+7 аж
Эт
23
2
0
. 32
5
7
+ аж
т
2Э
2
0
. 96
1
7
+ аж
т
1Э
2
0
. 60
8
6
+ аж
т
0Э
1
2 40
.
5
+6 аж
т
9Э
Изовент (EI240) (13+13мм)
300x600
L2400
0
. 88
1
6
+ аж
Эт
18
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
0
. 52
8
5
+ аж
Эт
17
+59.290
300x600
L2240
000
.
5
+5 аж
Эт
16
300x600
L2080
1
0
. 64
1
5
+ аж
т
5Э
300x600
L1920
280
.
8
+4 аж
Эт
14
300x600
L1760
0
. 92
4
4
+ аж
Эт
13
300x600
L1600
1
0
. 56
1
4
+ аж
т
2Э
1
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+54.340
Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+50.980
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+47.620
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+44.260
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+40.900
300x600
L1440
1
КВАЛ 300х100
Решетка 100х300
L160
+57.700
0
. 20
8
3
+ аж
т
1Э
300x600
L1280
0
.84
4
3
+ аж
т
0Э
300x600
L1120
0
. 48
1
3
+ аж
т
9Э
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+37.540
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+34.180
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+30.820
300x600
L960
. 1 20
8
2
+ аж
т
8Э
300x600
L800
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+27.460
Изовент (EI240) (13+13мм)
760
.
4
+ 2 аж
т
7Э
300x600
L640
0
. 40
1
2
+ аж
т
6Э
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+24.100
Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+20.740
300x600
L480
0 40
.
8
+ 1 аж
т
5Э
300x600
L320
0
. 68
4
1
+ аж
т
4Э
300x600
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+17.380
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+14.020
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
+10.660
0
. 32
1
1
+ аж
т
3Э
04 декабря 2025г.
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
2
0
. 40
5
8
+ аж
т
5Э
0 40
.
2
+ 8 аж
Эт
24
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
38
Схемы систем ПВ4-Кор.1.2
Формат А1
Листов
ПВ4-Кор.2.1
Сетка-700х500
L2465
700x500
L2465
Изовент (EI240) (13+13мм)
Сетка-700х500
L2465
+167.170
0
. 07
6
6
+1 вля
Кр о
+164.170
ОгнеВент EI180 (70мм)
Изовент (EI240) (13+13мм)
600x300
L2465
+165.020
0
. 88
1
6
+ 1 аж
эт
.
х
Те
0
. 96
9
5
+ 1 тр .
рос
п
.
Те х
700x500
L2465
KD 500x300
КПВ.01-НО-К-600х300-MBF220-СН-Г-Н
SRSr 500x300/600
0
. 88
1
6
+ 1 аж
т
.э
х
е
Т
960
.
9
+15 тр.
с
про
.
х
Те
+160.395
300x600
L2465
Изовент (EI240) (13+13мм)
4
. 1 20
6
5
+ 1 аж
т
6Э
4
0
. 76
2
5
+ 1 аж
т
5Э
+160.110
0
. 96
9
5
+ 1 тр .
ос
. пр
400
.
9
+ 1 4 аж
Эт
44
+160.110
0
6. 1 2
5
1
+ аж
Эт
46
040
.
6
+ 1 4 аж
Эт
43
0
. 76
2
5
+ 1 аж
т
5Э
0
. 68
2
4
+ 1 аж
Эт
42
400
.
9
+ 1 4 аж
Эт
44
320
.
9
+13 аж
Эт
41
0
. 04
6
4
+ 1 аж
Эт
43
0
. 96
5
3
+ 1 аж
т
0Э
4
4
3
600
.
2
+13 аж
т
9Э
20
9. 3
3
1
+ аж
Эт
41
3
0
. 24
9
2
+1 аж
т
8Э
0
. 96
5
3
+ 1 аж
Эт
0
4
880
.
5
+12 аж
Эт
37
00
2. 6
3
1
+ аж
т
9Э
3
0
. 52
2
2
+1 аж
т
6Э
0
. 24
9
2
+1 аж
Эт
38
. 1 60
9
1
+1 аж
Эт
35
680
.
2
+ 1 4 аж
Эт
42
3
500x400
L2465
Изовент (EI240) (13+13мм)
0
. 07
6
6
+1 вля
Кр о
Те х
+165.020
500x400
L2465
Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
880
.
5
+12 аж
Эт
37
3
3
0
. 52
2
2
+1 аж
т
6Э
3
. 1 60
9
1
+1 аж
Эт
35
00
5. 8
1
1
+ аж
Эт
34
0
. 28
2
1
+1 аж
Эт
33
3
20
8. 9
0
1
+ аж
т
2Э
0
. 56
5
0
+1 аж
Эт
31
200
.
2
+10 аж
Эт
30
2
2
2
Инв. № подл.
48 0
.
5
+9 аж
т
8Э
. 1 20
2
9
+ аж
т
7Э
760
.
8
+8 аж
Эт
26
Подп. и дата
Взам. инв. №
Согласовано
0
. 84
8
9
+ аж
Эт
29
0
. 40
5
8
+ аж
т
5Э
00
5. 8
1
1
+ аж
т
4Э
Изовент (EI240) (13+13мм)
300x600
L2465
+115.140
300x600
L2320
+111.620
300x600
L2175
+108.260
300x600
L2030
+104.900
300x600
L1885
300x600
L1740
+98.180
300x600
L1595
+94.820
300x600
L1450
+91.460
300x600
L1305
+88.100
300x600
L1160
+84.740
200
.
2
+10 аж
Эт
30
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
2
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
2
0 40
.
2
+ 8 аж
т
4Э
0
. 68
8
7
+ аж
Эт
23
320
.
5
+7 аж
Эт
22
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
0
. 96
1
7
+ аж
т
1Э
600
.
8
+6 аж
Эт
20
0
. 24
5
6
+ аж
Эт
19
0
. 88
1
6
+ аж
Эт
18
0
. 84
8
9
+ аж
т
9Э
48 0
.
5
Изовент (EI240) (13+13мм)
+9 аж
Эт
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 28
+81.380
300x600
L870
+78.020
300x600
L725
+74.660
КВАЛ 300х100
Решетка 100х300
L145
. 1 20
2
9
+ аж
Эт
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 27
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 2
КВАЛ 300х100
Решетка 100х300
L145
Изовент (EI240) (13+13мм)
2
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
Изовент (EI240) (13+13мм)
920
.
8
+10 аж
т
2Э
0
. 56
5
0
+1 аж
Эт
31
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+101.540
3
0
. 28
2
1
+1 аж
т
3Э
+71.300
300x600
L435
+67.940
300x600
L290
+64.580
300x600
L145
+61.220
760
.
8
+8 аж
т
6Э
500x400
L2320
500x400
L2175
500x400
L2030
500x400
L1885
500x400
L1740
500x400
L1595
500x400
L1450
500x400
L1305
500x400
L1160
0
. 40
5
8
+ аж
т
5Э
.0
+ 8 2 аж
Эт
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 24
Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 2
КВАЛ 300х100
Решетка 100х300
L145
Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
+111.720
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
+108.360
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
+105.000
2
320
.
5
+7 аж
т
2Э
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
0
Решетка 100х300
. 96
1
7
+ аж
+101.640 L145
Эт
21
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
0
Решетка 100х300
. 60
8
6
L145
+ аж
+98.280
т
Изовент (EI240) (13+13мм)
0Э
2
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
2 40
.
5
+6 аж
L145
+94.920
Эт
19
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
0
Решетка 100х300
. 88
1
6
+ аж
+91.560 L145
18
Эт
500x400
L580
КВАЛ 300х100
Решетка 100х300
L145
+74.760 Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
500x400
L435
500x400
L290
КВАЛ 300х100
Решетка 100х300
+71.400 L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
+68.040
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
500x400
L145
КВАЛ 300х100
Решетка 100х300
L145
+64.680
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L145
+61.320
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
+88.200 L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
500x400
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН 2
L1015
КВАЛ 300х100
Изовент (EI240) (13+13мм)
Решетка 100х300
L145
40
КВАЛ 300х100
Решетка 100х300
L145
Решетка 100х300
+115.240 L145
0
. 68
8
7
+ аж
т
3Э
500x400
L870
КВАЛ 300х100
Решетка 100х300
+84.840 L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
+81.480 L145
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
+78.120 L145
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект
ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки
уровня оси круглых и низа прямоугольных воздуховодов.
04 декабря 2025г.
500x400
L725
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
39
Схема системы ПВ4-Кор.2.1
Формат А1
Листов
ПВ4-Кор.2.2
Кр о
070
.
6
+1 6 вля
Кр о
Сетка с козырьком 500х700
Изовент (EI240) (13+13мм)
Т
700x500
L0
+166.920
600x300
L2720
Сетка-700х500
L0
+164.480
0
1 . 88
6
1
+ аж
эт
ех.
в
0
. 88
1
6
+ 1 аж
эт
.
х
Те
0
. 96
9
5
+1 тр.
рос
п
.
Те х
300x600
L2720
Изовент (EI240) (13+13мм)
Изовент (EI240) (13+13мм)
KD 600x300
+162.090
600x300
L2720
ОгнеВент EI180 (70мм)
4
0
. 76
2
5
+ 1 аж
т
5Э
SRSr 600x300/600
КПВ.01-НО-К-600х300-MBF220-СН-Г-Н
+160.310
070
.
6
+1 6 вля
Кр о
4
1 20
.
6
+ 1 5 аж
т
6Э
700x500
L0
+165.180
+161.990
300x600
L2720
4
Изовент (EI240) (13+13мм)
400
.
9
+ 1 4 аж
т
4Э
0
. 04
6
4
+ 1 аж
Эт
43
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
60
9. 9 .
5
1
+ тр
с
про
.
х
Те
4
0
. 68
2
4
+ 1 аж
т
2Э
20
9. 3
3
1
+ аж
Эт
41
0
6. 1 2
5
1
+ аж
Эт
46
760
.
2
+ 1 5 аж
Эт
45
4
0
.40
9
4
+ 1 аж
Эт
44
0
. 04
6
4
+ 1 аж
Эт
3
4
680
.
2
+ 1 4 аж
Эт
42
0
. 32
9
3
+1 аж
Эт
41
0
. 96
5
3
+ 1 аж
т
0Э
3
600
.
2
+13 аж
т
9Э
3
0
. 24
9
2
+1 аж
т
8Э
3
880
.
5
+12 аж
т
7Э
3
0
. 52
2
2
+1 аж
т
6Э
. 1 60
9
1
+1 аж
Эт
35
960
.
5
+ 1 3 аж
Эт
40
00
5. 8
1
1
+ аж
т
4Э
300x600
L2720
2 40
.
9
+12 аж
Эт
38
0
. 28
2
1
+1 аж
Эт
33
300x600
L2560
0
. 88
5
2
+1 аж
т
7Э
L2400
920
.
8
+10 ажИзовент (EI240) (13+13мм)
Эт
32
0
. 60
2
3
+1 аж
Эт
39
3
300x600
3
0
. 52
2
2
+1 аж
Эт
36
0
. 56
5
0
+1 аж
Эт
31
0
9. 1 6
1
1
+ аж
т
5Э
200
.
2
+10 аж
Эт
30
3
0
. 80
5
1
+ 1 аж
Эт
4
3
3
80
2. 2
1
1
+ аж
т
3Э
0
. 92
8
0
+1 аж
Эт
32
560
.
5
+10 аж
Эт
31
Согласовано
0
. 20
2
0
+1 аж
Эт
30
8 40
.
8
+9 аж
Эт
29
1 20
.
2
+9 аж
Эт
27
Подп. и дата
Взам. инв. №
0
. 48
5
9
+ аж
Эт
28
2
Инв. № подл.
+160.310
0
. 76
8
8
+ аж
т
6Э
Изовент (EI240) (13+13мм)
300x600
L2720
+115.155
300x600
L2560
+111.795
300x600
L2400
+108.435
300x600
L2240
+105.075
300x600
L2080
+101.715
300x600
L1920
+98.355
300x600
L1760
+94.995
+91.635
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
2
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
2
40 0
.
5
+8 аж
т
5Э
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
0
. 04
2
8
+ аж
Эт
24
Решетка 100х300
L160
0
. 68
8
7
+ аж
т
3Э
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
2
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
0
. 32
5
7
+ аж
Эт
22
Решетка 100х300
L160
0
. 96
1
7
+ аж
т
1Э
2
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
600
.
8
+6 аж
Эт
20
Решетка 100х300
L160
Решетка 100х300
L160
+84.915
0
. 24
5
6
+ аж
Эт
19
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+81.555
Решетка 100х300
L160
300x600
L960
+78.195
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
300x600
L800
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+74.835
Решетка 100х300
L160
300x600
L480
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
48 0
.
5
+9 аж
Эт
28
760
.
8
+8 аж
Эт
26
0
. 40
5
8
+ аж
Эт
25
0 40
.
2
+ 8 аж
Эт
24
+68.115
300x600
L320
+64.755
Решетка 100х300
L160
2
0
. 68
8
7
+ аж
т
3Э
+114.980
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100 300х100
+111.620
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+108.260
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100 300х100
300x600
L2080
+104.900
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100 300х100
300x600
L1920
+101.540
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100 300х100
+98.180
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
300x600
L1760
КВАЛ 300х100 300х100
300x600
+94.820
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
L1600
. 1 20
2
9
+ аж
Эт
27 Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
300x600
L160
Изовент (EI240) (13+13мм)
+61.395
0
. 88
1
6
+ аж
Эт
18
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
300x600
L1120
300x600
L640
Изовент (EI240) (13+13мм)
+71.475
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
Изовент (EI240) (13+13мм)
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
+88.275
Изовент (EI240) (13+13мм)
0
. 84
8
9
+ аж
т
9Э
300x600
L2240
КВАЛ 300х100 300х100
300x600
L1440
КВАЛ 300х100 300х100
+91.460
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
320
.
5
+7 аж
Эт
22
300x600
0
L640
. 96
1
7
+ аж
Эт
21 Изовент (EI240) (13+13мм)
КВАЛ 300х100 300х100
+88.100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
300x600
L1280
КВАЛ 300х100 300х100
300x600
L1120
+84.740
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100 300х100
300x600
L960
+81.380
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100 300х100
300x600
L800
КВАЛ 300х100 300х100
2
600
.
8
+6 аж
т
0Э
0
. 24
5
6
+ аж
Эт
19
1
0
. 88
1
6
+ аж
т
8Э
300x600
L480
300x600
L320
+71.300
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100 300х100
+67.940
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100 300х100
+64.580
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
300x600
L160
Изовент (EI240) (13+13мм)
+78.020
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
+74.660
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100 300х100
КВАЛ 300х100 300х100
+61.220
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
04 декабря 2025г.
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
КПВ.01.КЛ-EI60-НО-К-100х300-MBF-230-СН
КВАЛ 300х100
Решетка 100х300
L160
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
40
Схема системы ПВ4-Кор.2.2
Формат А1
Листов
ДУ1-4.2
ДУ1-4.1
Сетка-700х700-С
L20161
Изовент (EI240)+оцинковка
Сетка-700х700-С
+
.0
1 70
1000x500
ДУ1-4.1.
1100x600
00
?
G=7,5843 кг/с, р=0,9593 кг/м3,
L=28735 м3/ч, Т=372К
0
. 07
6
6
+1 вля
Кр о
+166.588
+167.468
+166.520
+167.302
КДВ.01.К-EI120-НЗ-К-1000х500-СН-В-МС.НК-МВЕ(220)
1000х500
500х1300
КДВ.01.К-EI120-НЗ-К-1100х600-СН-В-МС.НК-МВЕ(220)
0
. 07
6
6
+1 вля
Кр о
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
60
9. 9 .
5
1
+ тр
с
про
.
х
Те
+161.880
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
500x1300
4
Компенсатор ЛТР 500х1300.55.180
+152.760
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
. 96
Решетка 300х1500
1
7
+ аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
21
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
Решетка 300х1500
. 24
5
6
+ аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
19
Компенсатор ЛТР 500х1300.55.180
+142.680
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
. 88
Решетка 300х1500
1
6
+ аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
18
L=18312 м3/ч, Т=438К
+132.600
+122.520
+112.280
Согласовано
Взам. инв. №
2
40 0
.
5
+8 аж
т
5Э
2
0
. 04
2
8
+ аж
т
4Э
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
500x1300
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
+44.190 L=18312 м3/ч, Т=438К
Компенсатор ЛТР 500х1300.55.180
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
Изовент (EI240) (13+13мм)
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
0
. 48
1
3
+ аж
т
9Э
+31.480
500x1300
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
. 1 20
8
2
+ аж
т
8Э
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
0
. 76
4
2
+ аж
т
7Э
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
+24.030L=18312 м3/ч, Т=438К
Компенсатор ЛТР 500х1300.55.180
+102.200
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
0
. 40
1
2
+ аж
т
6Э
+21.400
0
. 04
8
1
+ аж
т
5Э
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
680
.
4
+1 аж
т
4Э
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
+13.950L=18312 м3/ч, Т=438К
500x1300
Компенсатор ЛТР 500х1300.55.180
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
+10.590L=18312 м3/ч, Т=438К
Компенсатор ЛТР 500х1300.55.180
+92.120
500x1300
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
+91.390 L=18312 м3/ч, Т=438К
Изовент (EI240) (13+13мм)
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
+20.670L=18312 м3/ч, Т=438К
0
. 32
1
1
+ аж
т
3Э
960
+ 7 . аж
т
2Э
91 0
+ 5 . К4
_
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
ТП
_
0
Решетка 300х1500
.91
500x1300
Компенсатор ЛТР 1000х500.55.180
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
+78.070
Изовент (EI240) (13+13мм)
0
. 32
5
7
+ аж
т
2Э
G=3,04 кг/с, р=0,83 кг/м3,
+74.710 L=13123 м3/ч, Т=423К
0
. 96
+71 аж
Эт
21
Компенсатор ЛТР 1000х500.55.180
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+71.350 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
2
+71.960
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
0
. 04
6
4
+ 1 аж
Эт
43
680
.
2
+ 1 4 аж
Эт
42
1000x500
+142.680
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
G=3,04 кг/с, р=0,83 кг/м3,
+145.430 L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
0
. 60
8
6
+ аж
Эт
20
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+67.990 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
2 40
.
5
+6 аж
т
9Э
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
G=3,04
кг/с, р=0,83 кг/м3,
+64.630
L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
0
. 88
1
6
+ аж
т
8Э
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+61.270 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
1
1
+61.880
G=3,04 кг/с, р=0,83 кг/м3,
+142.070
L=13123 м3/ч, Т=423К
0
. 32
9
3
+1 аж
Эт
41
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
+138.710
960
.
5
+ 1 3 аж
Эт
40
3
0
. 60
2
3
+1 аж
т
9Э
G=3,04 кг/с, р=0,83 кг/м3,
+135.350 L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
2 40
.
9
+12 аж
Эт
38
G=3,04 кг/с, р=0,83 кг/м3,
+131.990 L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
1000x500
80
5. 8
2
1
+ аж
Эт
37
0
. 52
2
2
+1 аж
Эт
36
+128.630
3
G=3,04 кг/с, р=0,83 кг/м3,
+125.270 L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
+122.520
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
1000x500
G=3,04 кг/с, р=0,83 кг/м3,
+118.550 L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
G=3,04 кг/с, р=0,83 кг/м3,
+115.030 L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
+112.280
0
. 92
8
0
+1 аж
т
2Э
Решетка 300х1000
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
00
2. 2
0
1
+ аж
Эт
30
8 40
.
8
+9 аж
Эт
29
Изовент (EI240) (13+13мм)
+104.950 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
Изовент (EI240) (13+13мм)
2
0
. 76
8
8
+ аж
т
6Э
2
0
. 40
5
8
+ аж
т
5Э
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
G=3,04 кг/с, р=0,83 кг/м3,
+98.230 L=13123 м3/ч, Т=423К
0
. 48
5
9
+ аж
Эт
28
. 1 20
2
9
+ аж
Эт
27
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
G=3,04 кг/с, р=0,83 кг/м3,
+101.590 L=13123 м3/ч, Т=423К
1000x500
G=3,04 кг/с, р=0,83 кг/м3,
+94.870 L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
+92.120
1000x500
280
.
8
+4 аж
Эт
14
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+54.390 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+51.030
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
G=3,04
кг/с, р=0,83 кг/м3,
+47.670
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
1
0
. 92
4
4
+ аж
т
3Э
Изовент (EI240) (13+13мм)
Решетка 300х1000
L0
G=3,04 кг/с, р=0,83 кг/м3,
+44.310
L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
560
.
1
+4 аж
Эт
12
+41.560
Решетка 300х1000
L0
+40.950 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
1
1
0
. 20
8
3
+ аж
т
1Э
Решетка 300х1000
L0
+37.590
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0 G=3,04 кг/с, р=0,83 кг/м3,
+34.230
L=13123 м3/ч, Т=423К
840
.
4
+3 аж
т
0Э
Компенсатор ЛТР 1000х500.55.180
0
. 48
1
3
+ аж
т
9Э
+31.480
1000x500
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+30.870 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+27.510 G=3,04 кг/с, р=0,83 кг/м3,
. 1 20
8
2
+ аж
т
8Э
L=13123 м3/ч, Т=423К
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
+102.200
+51.640
G=3,04 кг/с, р=0,83 кг/м3,
+111.670 L=13123 м3/ч, Т=423К
+108.310
0
. 56
5
0
+1 аж
Эт
31
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
0
. 64
1
5
+ аж
т
5Э
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
0
. 80
5
1
+ 1 аж
т
4Э
280
.
2
+11 аж
Эт
33
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
1
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
+121.910
0
9. 1 6
1
1
+ аж
Эт
35
0
. 00
5
5
+ аж
Эт
16
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
+132.600
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+57.770 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
0
. 52
8
5
+ аж
Эт
17
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+148.790 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
760
.
4
+ 2 аж
т
7Э
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0 G=3,04 кг/с, р=0,83 кг/м3,
+24.150
L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
0
. 40
1
2
+ аж
т
6Э
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+20.790 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
+21.400
Изовент (EI240) (13+13мм)
0 40
.
8
+ 1 аж
т
5Э
1000x500
0
. 68
4
1
+ аж
т
4Э
0
. 32
1
1
+ аж
т
3Э
G=3,04 кг/с, р=0,83 кг/м3,
+91.510 L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+17.430 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
L0
+14.070
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
+10.710 L13123
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
G=3,04 кг/с, р=0,83 кг/м3,
+88.150 L=13123 м3/ч, Т=423К
Изовент (EI240) (13+13мм)
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 400х1200
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
+159.270 G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
G=3,04 кг/с, р=0,83 кг/м3,
+155.510 L=13123 м3/ч, Т=423К
+152.760
G=3,04 кг/с, р=0,83 кг/м3,
+81.430 L=13123 м3/ч, Т=423К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
0
. 68
8
7
+ аж
Эт
23
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
400
.
9
+ 1 4 аж
Эт
44
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
+82.040
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
1000x500
+152.150
3
Компенсатор ЛТР 500х1300.55.180
0
. 48
5
9
+ аж
Эт
28
2
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
Компенсатор ЛТР 500х1300.55.180
8 40
.
8
+9 аж
Эт
29
0
. 76
8
8
+ аж
т
6Э
+51.640
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
Решетка 300х1500
. 56
1
4
+ аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
12
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
2
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
.84
Решетка 300х1500
4
3
+ аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
10
Компенсатор ЛТР 500х1300.55.180
560
.
5
+10 аж
Эт
31
1 20
.
2
+9 аж
т
7Э
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
200
.
8
+ 3 аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
11
0
. 92
8
0
+1 аж
Эт
32
3
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
Изовент (EI240) (13+13мм)
0
9. 1 6
1
1
+ аж
т
5Э
0
. 20
2
0
+1 аж
т
0Э
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
Решетка 300х1500
. 64
1
5
+ аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
15
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
Решетка 300х1500
. 92
4
+4 аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
13
Компенсатор ЛТР 500х1300.55.180
0
. 80
5
1
+ 1 аж
Эт
34
3
+61.880
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
Решетка 300х1500
. 28
8
4
+ аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
14
2 40
.
9
+12 аж
т
8Э
80
2. 2
1
1
+ аж
т
3Э
500x1300
0
. 04
2
8
+ аж
т
4Э
+161.880
0
6. 1 2
5
1
+ аж
т
6Э
0
. 76
2
5
+ 1 аж
Эт
5
4
2
Изовент (EI240) (13+13мм)
Компенсатор ЛТР 500х1300.55.180
0
. 88
5
2
+1 аж
Эт
37
3
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
500x1300
960
.
5
+ 1 3 аж
т
0Э
0
. 52
2
2
+1 аж
Эт
36
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
Компенсатор ЛТР 500х1300.55.180
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
Решетка 300х1500
. 00
5
5
+ аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
16
Компенсатор ЛТР 500х1300.55.180
0
. 60
2
3
+1 аж
т
9Э
+71.960
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
600
.
Решетка 300х1500
8
+6 аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
20
0
. 32
9
3
+1 аж
Эт
41
3
Подп. и дата
2
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
+74.590 L=18312 м3/ч, Т=438К
0
. 32
5
7
+ аж
т
2Э
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
0
Решетка 300х1500
. 52
8
5
+ аж
G=4,09 кг/с, р=0,8 кг/м3,
Эт
L=18312 м3/ч, Т=438К
17
Изовент (EI240) (13+13мм)
3
Инв. № подл.
4
Изовент (EI240) (13+13мм)
0
. 04
6
4
+ 1 аж
Эт
3
4
4
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
+77.950 L=18312 м3/ч, Т=438К
Компенсатор ЛТР 500х1300.55.180
0
.40
9
4
+ 1 аж
т
4Э
680
.
2
+ 1 4 аж
Эт
42
0
. 68
8
7
+ аж
Эт
23
Решетка 300х1000
КДВ.01-С-1000х300-MBE220-СН-В-Н-Н
G=3,04 кг/с, р=0,83 кг/м3,
L=13123 м3/ч, Т=423К
Компенсатор ЛТР 1000х500.55.180
1000x500
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
0
6. 1 2
5
1
+ аж
Эт
46
0
. 76
2
5
+ 1 аж
Эт
45
0
. 88
1
6
+ 1 аж
т
.э
х
е
Т
960
.
9
+15 тр.
с
про
.
х
Те
КПВ.03.КЛ-EI120-НЗ-К-400х1200-MBE-230-СН
Решетка 1200х400
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
Компенсатор ЛТР 500х1300.55.180
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
ДУ1-4.2
G=5,3825 кг/с, р=0,9611 кг/м3,
L=20161 м3/ч, Т=368К
КДВ.01-К-1000х300-MBE220-СН-В-Н-Н
Решетка 300х1000
04 декабря 2025г.
G=3,04 кг/с, р=0,83 кг/м3,
+84.790 L=13123 м3/ч, Т=423К
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
ПТ-08/2022-23-Р-ОВ4.3
Компенсатор ЛТР 500х1300.55.180
+82.040
КДВ.01-К-1200х400-MBE220-СН-В-Н-Н
Решетка 300х1500
G=4,09 кг/с, р=0,8 кг/м3,
L=18312 м3/ч, Т=438К
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и низа
прямоугольных воздуховодов.
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
41
Схемы систем ДУ1-4.1, ДУ1-4.2
Формат А1
Листов
ДУ2-4.1
ДУ2-4.2
Сетка-800х800
Сетка-800х800
ДУ2-4.1
G=12,0678 кг/с, р=0,9674 кг/м3,
L=44907 м3/ч, Т=365К
+168.980
Изовент (EI240)+оцинковка
1200х800
Изовент (EI240)+оцинковка
1200х800
КДВ.01.К-EI120-НЗ-К-1200х800-СН-В-МС.НК-МВЕ(220)
ДП2-4.4
+166.537
+167.350
+166.545
ДП2-4.4
L39690 м3/ч
1200x800
Сетка-900х900
Изовент (EI240) (13+13мм)
Сетка-900х900
+164.620
+159.960
4
0
. 76
2
5
+ 1 аж
т
5Э
+149.400
680
.
8
7
Компенсатор ЛТР 1200х800.55.180 + таж
Э
23
0
. 04
6
4
+ 1 аж
Эт
43
2
680
.
2
+ 1 4 аж
Эт
42
4
+159.960
0
6. 1 2
5
1
+ аж
т
6Э
0
. 60
8
6
Компенсатор ЛТР 1200х800.55.180 + таж
Э
20
1
+129.240
1200x800
0
. 88
5
2
+1 аж
Эт
37
0
. 52
2
2
+1 аж
Эт
36
0
9. 1 6
1
1
+ аж
Эт
35
Компенсатор ЛТР 1200х800.55.180
0
. 32
9
3
+1 аж
Эт
41
4
Изовент (EI240) (13+13мм)
1
280
.
2
+11 аж
Эт
33
3
0
. 92
8
0
+1 аж
т
2Э
1
Компенсатор ЛТР 1200х800.55.180
3
3
880
.
5
+12 аж
т
7Э
3
0
. 52
2
2
+1 аж
т
6Э
3
0
9. 1 6
1
1
+ аж
т
5Э
Компенсатор ЛТР 1200х800.55.180
+108.920
560
.
5
+10 аж
Эт
31
3
Согласовано
2
Взам. инв. №
Подп. и дата
Компенсатор ЛТР 1200х800.55.180
+98.840
0
. 48
5
9
+ аж
т
8Э
1200x800
0
. 76
8
8
+ аж
т
6Э
40 0
.
5
+8 аж
Эт
25
2
0
. 04
2
8
+ аж
т
4Э
Компенсатор ЛТР 1200х800.55.180
+88.760
1200х800
560
.
1
+4 аж
Эт
12
Компенсатор ЛТР 1200х800.55.180
Компенсатор ЛТР 1200х800.55.180
+119.160
+18.040
2
2
. 1 20
2
9
+ аж
т
7Э
0
. 76
8
8
+ аж
Эт
26
Компенсатор ЛТР 1200х800.55.180
+108.920
2
Подсоединить к воздуховоду
ДУ2-4.1 в паркинге
1200х800
. 1 20
8
2
+ аж
т
8Э
+28.120
0
. 40
1
2
+ аж
т
6Э
Компенсатор ЛТР 1200х800.55.180
Компенсатор ЛТР 1200х800.55.180
+98.840
0
. 04
+ 1 8 аж
т
5Э
0
. 68
4
1
+ аж
т
4Э
1200х800
+18.040
1200x800
0
. 32
+ 1 1 аж
т
3Э
Подсоединить к воздуховоду
ДУ2-4.2 в паркинге
Компенсатор ЛТР 1200х800.55.180
+88.760
Изовент (EI240) (13+13мм)
0
. 68
8
7
+ аж
т
3Э
840
.
4
+3 аж
т
0Э
0
. 76
4
2
+ аж
т
7Э
960
.
7
+ аж
т
2Э
1200x800
Примечание:
1. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект
ПТ-08/2022-23-Р-ОВ0.3.
2. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси
круглых и низа прямоугольных воздуховодов.
04 декабря 2025г.
0 40
.
2
+ 8 аж
Эт
24
0
. 32
1
1
+ аж
т
3Э
+38.200
Компенсатор ЛТР 1200х800.55.180
1200x800
0
. 40
5
8
+ аж
Эт
25
0
. 20
8
3
+ аж
т
1Э
0
. 48
1
3
+ аж
т
9Э
+28.120
0
. 48
5
9
+ аж
т
8Э
+48.280
Компенсатор ЛТР 1200х800.55.180
0
. 80
5
1
+ 1 аж
т
4Э
8 40
.
8
+9 аж
Эт
29
1200x800
0
. 92
4
4
+ аж
т
3Э
1
00
2. 2
0
1
+ аж
Эт
30
0
. 68
4
1
+ аж
т
4Э
960
+ 7 . аж
т
2Э
10
280
.
8
+4 аж
Эт
14
Изовент (EI240) (13+13мм)
1200x800
760
.
4
+ 2 аж
т
7Э
0
. 04
8
1
+ аж
т
5Э
+129.240
0
. 56
5
0
+1 аж
Эт
31
0
. 40
1
2
+ аж
т
6Э
. 1 20
2
9
+ аж
т
7Э
Компенсатор ЛТР 1200х800.55.180
+38.200
Компенсатор ЛТР 1200х800.55.180
2
Инв. № подл.
Компенсатор ЛТР 1200х800.55.180
1
0
. 64
1
5
+ аж
т
5Э
+58.520
Компенсатор ЛТР 1200х800.55.180
1200x800
0
. 28
2
1
+1 аж
Эт
33
0
.84
4
3
+ аж
т
0Э
. 1 20
8
2
+ аж
т
8Э
1
0
. 00
5
5
+ аж
т
6Э
+139.320
1
48 0
.
1
+ 3 аж
т
9Э
0
. 20
2
0
+1 аж
т
0Э
8 40
.
8
+9 аж
Эт
29
2
1
1
520
.
8
+5 аж
т
7Э
Компенсатор ЛТР 1200х800.55.180
1
20
8. 9
0
1
+ аж
Эт
32
Изовент (EI240) (13+13мм)
Компенсатор ЛТР 1200х800.55.180
+48.280
0
. 56
1
4
+ аж
т
2Э
+68.600
0
. 88
1
6
+ аж
Эт
18
+58.520
0
. 92
4
4
+ аж
т
3Э
0
. 20
8
3
Компенсатор ЛТР 1200х800.55.180 + аж
Эт
11
1
2 40
.
5
+6 аж
т
9Э
+149.400
0
. 96
5
3
+ 1 аж
т
0Э
0
. 24
9
2
+1 аж
т
8Э
1200x800
3
0
. 80
5
1
+ 1 аж
Эт
34
2
0
. 60
8
6
+ аж
т
0Э
Компенсатор ЛТР 1200х800.55.180
00
2. 6
3
1
+ аж
Эт
39
0
. 64
1
5
+ аж
т
5Э
280
.
8
Компенсатор ЛТР 1200х800.55.180 +4 аж
Эт
14
Компенсатор ЛТР 1200х800.55.180
+68.600
000
.
5
+5 аж
Эт
16
1
+119.160
400
.
9
+ 1 4 аж
Эт
44
0
. 32
5
7
+ аж
т
2Э
0
. 96
+71 аж
Эт
21
680
.
2
+ 1 4 аж
Эт
42
0
. 88
1
6
+ аж
т
8Э
0
. 52
8
5
Компенсатор ЛТР 1200х800.55.180 + аж
Эт
17
0
. 76
2
5
+ 1 аж
т
5Э
0
. 04
6
4
+ 1 аж
Эт
43
0
. 24
5
6
+ аж
Эт
19
0
. 60
2
3
+1 аж
Эт
39
2
+78.680
0
. 96
1
7
+ аж
т
1Э
1200x800
+139.320
Компенсатор ЛТР 1200х800.55.180
0
. 32
5
7
+ аж
т
2Э
2
960
.
5
+ 1 3 аж
т
0Э
2 40
.
9
+12 аж
Эт
38
+1 6
1.
Те х 8 8 0
.э
та
Компенсатор ЛТР 1200х800.55.180
1200х800
0
. 32
9
3
+1 аж
Эт
41
Решетка 700х1000
L36075
Компенсатор ЛТР 1200х800.55.180
0
6. 1 2
5
1
+ аж
Эт
46
400
.
9
+ 1 4 аж
Эт
44
1000x700
КПВ.03.КЛ-EI120-НЗ-К-900х900-MBE-230-CH-МС.НК
0
. 88
1
6
+ 1 аж
Решетка 1100х1000
т
.э
L36075
х
е
Т
960
.
9
+1 6
+15 тр.
1. 8
с
Те х 8 0 х . п р о
. э Те
та
4
4
Изовент (EI60) (5мм)
900x900
1200х800
Изовент (EI60) (5мм)
Изовент (EI60) (5мм)
+164.620
ДП2-4.2
L39690 м3/ч
Изовент (EI240) (13+13мм)
1000x1100
900x900
КПВ.03.КЛ-EI120-НЗ-К-900х900-MBE-230-CH-МС.НК
+167.375
0
. 07
6
6
+1 вля
Кр о
КДВ.01.К-EI120-НЗ-К-1200х800-СН-В-МС.НК-МВЕ(220)
880
.
1
+ 1 6 аж
т
.э
х
е
Т
960
.
9
+15 тр.
с
про
.
х
Те
+168.577
ДП2-4.2
000
.
0
+1 7 ?
0
. 07
6
6
+1 вля
Кр о
ДУ2-4.2
G=12,051 кг/с, р=0,9364 кг/м3,
L=46325 м3/ч, Т=377К
Компенсатор ЛТР 1200х800.55.180
ПТ-08/2022-23-Р-ОВ4.3
+78.680
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
42
Схемы систем ДУ2-4.1, ДУ2-4.2, ДП2-4.2,
ДП2-4.4
Формат А1
Листов
КДУ1-4.1
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
80
2. 2
+11 аж
Эт
33
+112.480
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
L17790
92
3
8.
+10 аж
т
2Э
700х700
КДУ1-4.2
+109.120
КПВ.03.КЛ-EI120-НЗ-К-800х600-MBE-230-CH-МС.НК
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
L17790
6
5. 5
+10 аж
Эт
31
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-CH-МС.НК
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+162.080
+102.400
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
8
L17790
4
5.
+9 аж
Эт
28
700х700
+99.040
+95.680
+92.320
+8 аж
Эт
25
+146.240
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+82.240
+142.880
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+78.880
+139.520
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
.6
+68 аж
Эт
20
+136.160
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+72.160
+132.800
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+68.800
+129.440
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
40
.2
+65 аж
Эт
19
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+65.440
+126.080
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
L17790
88
.
+61 аж
Эт
18
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
Изовент (EI240) (13+13мм)
+62.080
+122.720
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
20
.5
+58 аж
Эт
17
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+119.360
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+55.200
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
600х800
+162.080
+116.000
+1 6
1.
Те х 8 8 0
.э
та
ж
+1 5
9. 9
Те х 6 0
. пр
ост
700х600
+160.220
+1 5
6
46 . 1 2 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 5
2.
45 7 6 0
Эт
аж
+156.320
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 4
9.
44 400
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 4
6.
43 040
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 4
2
42 . 6 8 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 3
9.
41 3 2 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 3
5.
40 9 6 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 3
2.
39 600
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 2
9.
3 8 2 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 2
5.
37 880
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 2
2.
36 520
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+1 1
5.
34 800
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
4
L17790
.6
+51 аж
Эт
15
Решетка 700х700
L12630
+1 5
2.
45 7 6 0
Эт
аж
+1 1
9.
35 1 60
Эт
аж
+58.720
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
00
.0
+55 аж
Эт
16
700х700
+75.520
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
L17790
0
+162.180
700х600
+85.600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
6
L17790
1. 9
+7 аж
Эт
21
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
700х700
+1 6
1.
Те х 8 8 0
.э
та
ж
+1 5
9. 9
Те х 6 0
. пр
ост
р.
+1 5
6
46 . 1 2 0
Эт
аж
+149.600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
L17790
2
.3
+75 аж
Эт
22
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
8
L17790
8. 6
+7 аж
Эт
23
Изовент (EI240) (13+13мм)
+88.960
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
4
L17790
.0
+ 8 2 аж
Эт
24
+163.755
+152.960
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
0
L17790
5. 4
+162.180
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
L17790
. 76
+88 аж
Эт
26
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
2
1
.
L17790
2
+9 аж
Эт
27
КДУ1-4.4
L16400 м3/ч
+160.110
+156.320
+163.830
600х800
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
0
4
.8
+98 аж
Эт
29
Сетка-700х700
КДУ1-4.2
L22800 м3/ч
+105.760
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
0
2
L17790
02.
+1 аж
Эт
30
КДУ1-4.4
+1 4
9.
44 400
Эт
аж
+152.960
+1 4
6.
43 040
Эт
аж
+149.600
+1 4
2
42 . 6 8 0
Эт
аж
+146.240
+1 3
9.
41 3 2 0
Эт
аж
+142.880
+1 3
5.
40 9 6 0
Эт
аж
+139.520
700х600
+1 3
2.
39 600
Эт
аж
+136.160
+1 2
9.
3 8 2 40
Эт
аж
+132.800
+1 2
5.
37 880
Эт
аж
+129.440
+1 2
2.
36 520
Эт
аж
+126.080
+1 1
9.
35 1 60
Эт
аж
+122.720
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
700х600
+1 1
5.
34 800
Эт
аж
+119.360
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+116.000
+51.840
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
8
L17790
2
8.
+4 аж
Эт
14
+48.480
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
20
9
L17790
.
+44 аж
+45.120
Эт
0
. 04
8
1
+ аж
т
5Э
13
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+18.240
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
1
0
. 56
1
4
+ аж
т
2Э
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
0
Решетка 700х700
. 68
L17790
+1 4 ж
Решетка 700х700
L17790
+41.760
700х700
4Э
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
0
0
.2
+ 3 8 аж
Эт
11
0
. 32
1
1
+ аж
т
3Э
+38.400
Согласовано
Взам. инв. №
Подп. и дата
Инв. № подл.
ж
та
Э
2
+35.040
9
.910
91 0
+ 5 . К4
П_
_Т
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
EI240
700х700
+28.320
1_
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
6
L17790
4. 7
600
.
0
+ К4
_
6 00
.
0
+
Изовент EI240 (13+13мм)
Примечание:
1. На схемах приточной противодымной вентиляции у вентилятора указан объемный расход воздуха с
учетом утечек через клапаны.
2. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
3. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и
низа прямоугольных воздуховодов.
04 декабря 2025г.
+24.960
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
00
4
L17790
.
+ 2 1 аж
+21.600
Эт
6
+8.160
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
2
1
L17790
.
8
+ 2 аж
т
7Э
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L17790
+11.520
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
80
4
.
L17790
+ 3 1 аж
+31.680
Эт
+ 2 аж
т
8Э
+14.880
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
60
9
.
L17790
+7
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
0
4
8
L17790
4.
+3 аж
Эт
10
та
Изовент (EI240) (13+13мм)
700х700
1_ -
_-
200
- 5 . К4
0 0_
2
.
5
EI180
КДУ1-4.1
L 22800 м3/ч
ПТ-08/2022-23-Р-ОВ4.3
ø560
8.
600
.
8
- К4
_
600
-7.055
-6.705
Подсоединить к воздухозабору
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
43
10.2025 Схемы систем КДУ1-4.1, КДУ1-4.2, КДУ1-4.4
Формат А1
Листов
КДУ1-4.3
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+112.480
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+105.760
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+99.040
700х600
700х600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+68.800
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+62.080
700х600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+55.200
700х600
Согласовано
Взам. инв. №
Подп. и дата
Инв. № подл.
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+21.600
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
4
0
. 68
2
4
+ 1 аж
т
2Э
900х800
1_
320
.
9
+13 аж
Эт
41
600
.
0
+ К4
_
6 00
.
0
+
60
5. 9
3
1
+ аж
Эт
40
Изовент EI240 (13+13мм)
900х800
3
3
2 40
.
9
+12 аж
т
8Э
+65
.2
1 9 40
Эт
аж
3
0
. 88
5
2
+1 аж
т
7Э
+61
.8
1 8 80
Эт
аж
3
520
.
2
+12 аж
т
6Э
3
0
9. 1 6
1
1
+ аж
т
5Э
+71
.9
21 60
Эт
аж
1_ -
2_
200
- 5 . К4
0 0_
5. 2
8
-7.755
ДП1-4.1
L29320 м3/ч
600
- 8 . К4
0_
. 60
Подсоединить к воздухозабору
+58
.
1 7 520
Эт
аж
900x800
L12500
Изовент (EI240) (13+13мм)
3
Решетка 800х900
L12500
КПВ.03.КЛ-EI120-НЗ-К-800х900-MBE-230-СН
0
. 80
5
1
+ 1 аж
т
4Э
+114.480
ДП1.КИД
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
+ 41
. 56
L12630
12 0
+14.880
Э
КПВ.03 КИД-EI120-НЗ-С 700х700
700х600
0
. 07
6
6
+1 вля
Кр о
Изовент (EI240) (13+13мм)
+1 8
.0
5 Э 40
та
ж
700х600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
+34
L12630
.
10 840
+8.160
Э
+6.563
+21
.4
6 Э 00
та
ж
+165.100
800х700
+165.100
700х800
Изовент (EI240) (13+13мм)
Из паркинга см. ПТ-08/2022-23-Р-ОВ0.3
Из паркинга см. ПТ-08/2022-23-Р-ОВ0.3
+1 1
.3
3 Э 20
та
ж
та
ж
+24
.
7 Э 760
та
ж
070
.
6
+1 6 вля
Кр о
+1 4
.6
4 Э 80
та
ж
аж
+28
.
8 Э 1 20
та
ж
+167.370
+167.370
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
+38
. 20
L12630
0
11
+11.520
Эт
+31
.4
9 Э 80
та
ж
Решетка 700х700
Решетка 700х700
та
ж
700х600
Сетка с козырьком 700х800
КПВ.03 КИД-EI120-НЗ-С 700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
+ 44
L12630
.
1 3 920
+18.240
Э
Изовент (EI240) (13+13мм)
ДП2.КИД
Сетка с козырьком 800х700
та
ж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+38.400
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+24.960
040
.
6
+ 1 4 аж
Эт
43
+ 48
.
1 4 280
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+41.760
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+28.320
960
+ 7 . аж
т
2Э
91 0
+ 5 . К4
_
ТП
_
10
0
.40
9
4
+ 1 аж
т
4Э
+51
.6
1 5 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+48.480
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+31.680
4
760
.
2
+ 1 5 аж
т
5Э
4
+55
.
1 6 000
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+51.840
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+35.040
5.9
4
. 1 20
6
5
+ 1 аж
т
6Э
0
. 60
2
3
+1 аж
т
9Э
+68
.
20 600
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+65.440
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+45.120
0
. 32
1
1
+ аж
т
3Э
+75
.
22 320
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+72.160
Изовент (EI240) (13+13мм)
0
. 68
4
1
+ аж
т
4Э
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+75.520
0
1 . 88
6
1
+ аж
т
.э
х
е
Т
0
. 96
9
5
+1 тр.
с
про
.
х
Те
0
. 04
8
1
+ аж
т
5Э
+88
.
26 760
Эт
аж
+78
.
23 680
Эт
аж
070
.
6
+1 6 вля
Кр о
0
. 40
1
2
+ аж
т
6Э
+85
.4
25 00
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+78.880
900x800
L21650
760
.
4
+ 2 аж
т
7Э
+1 0
2.
30 200
Эт
аж
+82
.0
2 4 40
Эт
аж
ДП1-4.2
L13920 м3/ч
КПВ.03.КЛ-EI120-НЗ-К-800х900-MBE-230-CH-МС.НК
Изовент (EI240) (13+13мм)
+92
.
27 1 20
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+88.960
+167.320
Изовент (EI240)+оцинковка
+166.920
. 1 20
8
2
+ аж
т
8Э
+95
.4
28 80
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+92.320
900x800
+30.320
48 0
.
1
+ 3 аж
т
9Э
+98
.8
2 9 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+95.680
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+58.720
Решетка 800х900
L21650
КПВ.03.КЛ-EI120-НЗ-К-800х900-MBE-230-СН
+1 0
5.
31 560
Эт
аж
700х600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+82.240
+1 1
2.
33 280
Эт
аж
+1 0
8.
32 920
Изовент (EI240) (13+13мм) Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+102.400
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+85.600
ДП1-4.2
СЕТКА-710-30-Ц
700х600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L12630
+109.120
ДП1-4.1
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
+7.
9
2 Э 60
та
ж
+5.
9
АП 10
_0
1 _+
600х700
Примечание:
1. На схемах приточной противодымной вентиляции у вентилятора указан объемный расход воздуха с
учетом утечек через клапаны.
2. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
3. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и
низа прямоугольных воздуховодов.
04 декабря 2025г.
ø560
-1.360
ø560
КДУ1-4.3
L16400 м3/ч
Подсоединить к воздухозабору
+0.
6
А+Р0. 00
0
_
АР 010_+
_0
1 _+
ПТ-08/2022-23-Р-ОВ4.3
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
44
Схемы систем КДУ1-4.3, ДП1-4.1, ДП1-4.2,
ДП1.КИД, ДП2.КИД
Формат А1
Листов
ДП1-4.4
ДП3-4.1
ДП3-4.3
КПВ.03.КЛ-EI120-НЗ-К-650х650-MBE-230-CH-МС.НК
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
Решетка 500х1100
L21650
КПВ.03.КЛ-EI120-НЗ-К-500х1100-MBE-230-СН
. 1 20
8
2
+ аж
т
8Э
+162.580
Т
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
760
.
4
+ 2 аж
т
7Э
+161.980
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
Изовент (EI60) (5мм)
ДП2-4.10
L39690 м3/ч
0 40
.
8
+ 1 аж
т
5Э
Сетка-900х900
+164.360
1000x700
L36075
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
0
. 68
4
1
+ аж
т
4Э
Т
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
ДП2-4.12
5.9
880
.
1
+ 1 6 аж
т
.э
х
е
Т
1 _+
Решетка 700х700
L10200
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
1_
2
_-
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
700x700
Решетка 700х700
L10200
200
.
5
- К4
_
200
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
ДП1-4.4
L23820 м3/ч
1100х500
600
- 8 . К4
0 0_
8. 6
Согласовано
Взам. инв. №
Подп. и дата
Инв. № подл.
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+144.480
+29.870
+28
.
8 Э 1 20
та
ж
+1 4
2
42 . 6 8 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+141.120
+26.510
+24
.
7 Э 760
та
ж
+1 3
9.
41 3 2 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+137.760
+23.150
+21
.4
6 Э 00
та
ж
+1 3
5.
40 9 6 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+134.400
+19.790
+1 8
.0
5 Э 40
та
ж
+1 3
2.
39 600
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+131.040
+16.430
+1 4
.6
4 Э 80
та
ж
+1 2
9.
3 8 2 40
Эт
аж
+13.070
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+127.680
та
ж
+1 1
.3
3 Э 20
та
ж
+1 2
5.
37 880
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
Решетка 700х700
L10200
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+82
.0
2 4 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
.
22 320
L10200
Э
Изовент (EI240) (13+13мм) +75
+71
.9
21 60
Эт
аж
Решетка 700х700
L10200
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
-7.650
+167.370
+9.710
700x700
+68
.
20 600
Эт
аж
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
+7.
9
2 Э 60
та
ж
+5.
9
АП 10
_0
1 _+
+165.030
5. 2
1 9 40
Эт
аж
+63.630
Решетка 700х700
L10200
Изовент EI240 (13+13мм)
+0.
6
АР 00
_0
1 _+
700х700
+61
.8
1 8 80
Эт
аж
+58
.
1 7 520
Эт
аж
Решетка 700х700
L10200
+1 2
2.
36 520
Эт
аж
+120.960
+1 1
9.
35 1 60
Эт
аж
ДП3-4.1
L16500 м3/ч
ø560
-2.705
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+117.600
0
Подсоединить к воздухозабору
-2.355
-5.
2
АР 00
_01 _
Примечание:
1. На схемах приточной противодымной вентиляции у вентилятора указан объемный расход воздуха с
учетом утечек через клапаны.
2. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
3. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и
низа прямоугольных воздуховодов.
04 декабря 2025г.
+56.750
КПВ.03.КЛ-EI120-НЗ-К-600х600-MBE-230-CH-МС.НК
Изовент (EI120)+оцинковка
ДП1-4.6
L13810 м3/ч
600x600
+124.320
700х700
Изовент (EI240) (13+13мм) +6
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
ДП1-4.6
5 КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+60.270
+165.030
Решетка 600х600
L12550
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+66.990
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-600х600-MBE-230-СН
Решетка 700х700
L10200
+70.350
700x700
600x600
+167.070
600x600
700х700
Изовент (EI60) (5мм)
-6.100
Решетка 700х700
L10200
EI120
Изовент (EI60) (5мм)
+77.070
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
-6.200
+166.770
Решетка 600х600
L12650
+1 4
6.
43 040
Эт
аж
+92
.
27 1 20
Эт
аж
+73.710
700x700
EI120
70
6. 0
6
1
+ вля
Кр о
+147.840
700х700
700x700
Решетка 700х700
L10200
+78
.
23 680
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
СЕТКА-710-30-Ц
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+95
.4
28 80
Эт
аж
.4
25 00
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
ø800
070
.
6
+1 6 вля
Кр о
+33.230
+31
.4
9 Э 80
та
ж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+80.430
ДП1-4.3
КПВ.03.КЛ-EI120-НЗ-К-600х600-MBE-230-CH-МС.НК
600x600
Изовент (EI120)+оцинковка
ДП1-4.3
L13920 м3/ч
+167.670
+1 4
9.
44 400
Эт
аж
Решетка 700х700
L10200
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+83.790
-6.200
-5.
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+151.200
+36.590
+34
.
10 840
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Изовент (EI240) (13+13мм) +85
Решетка 700х700
L10200
600
+ 0 . К4
0 0_
6
.
0
+162.080
+39.950
+1 5
2.
45 7 6 0
Эт
аж
Решетка 700х700
L10200
+87.150
900x900
+161.980
+154.560
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+88
.
26 760
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Сетка-900х900
Решетка 1100х1000
L36075
700x700
Решетка 700х700
L10200
+164.360
EI120
+160.110
+38
.
1 1 200
Эт
аж
Изовент (EI240) (13+13мм)
+43.310
700x700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-900х900-MBE-230-CH-МС.НК
1000x1100
700х700
+1 5
6
46 . 1 2 0
Эт
аж
+98
.8
2 9 40
Эт
аж
Изовент (EI240) (13+13мм)
+160.110
+157.970
Изовент (EI60) (5мм)
02.
30 200
Эт
аж
+100.590
700x700
+1 6
1.
Те х 8 8 0
.э
та
ж
+1 5
9. 9
Те х 6 0
. пр
ост
р.
+ 41
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
. 56
12 0
Решетка 700х700
Эт
аж
L10200
+90.510
500х1100
ДП2-4.12
L39690 м3/ч
+163.755
700х700
Решетка 700х700
L10200
+103.950
Решетка 700х700
L10200
L36075
960
+ 7 . аж
т
2Э
91 0
+ 5 . К4
_
ТП
10_
+46.670
+ 44
.
1 3 920
Эт
аж
Изовент (EI60) (5мм)
+93.870
1100x500
0
. 32
+ 1 1 аж
т
3Э
+161.985
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+1 0
5.
31 560
Эт
аж
Решетка 700х700
L10200
Изовент (EI240) (13+13мм)
0
1 . 88
6
1
+ аж
Решетка 700х1000
эт
ех.
+50.030
+ 48
.
1 4 280
Эт
аж
Решетка 700х700
L10200
+97.230
+162.070
КПВ.03.КЛ-EI120-НЗ-К-900х900-MBE-230-CH-МС.НК
+107.310
700x700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
ДП2-4.10
900x900
+1 0
8.
32 920
Эт
аж
Изовент (EI240) (13+13мм)
+1
0
. 40
1
2
+ аж
т
6Э
900x900
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
+1 1
2.
Изовент (EI240) (13+13мм) 33 280
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
EI120
0
1 . 88
6
1
+ аж
эт
ех.
+163.780
650х650
+110.670
Сетка-900х900
EI120
Решетка 1100х1000
L36075
1100x500
L21650
0
. 48
1
3
+ аж
т
9Э
КПВ.03.КЛ-EI120-НЗ-К-900х900-MBE-230-CH-МС.НК
900x900
ДП2-4.8
L39690 м3/ч
1000x1100
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L10200
ДП3-4.3
L13500 м3/ч
+114.080
700x700
+30.230
ДП2-4.8
Сетка-650х650
та
ж
СЕТКА-710-30-Ц
КПВ.03.КЛ-EI120-НЗ-К-600х600-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Изовент (EI240) (13+13мм) +55.0
16
Решетка 700х700
L10200
00
Эт
аж
ПТ-08/2022-23-Р-ОВ4.3
+53.390
700x700
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
45
Схемы систем ДП1-4.3, ДП1-4.4, ДП1-4.6,
ДП3-4.1, ДП3-4.3, ДП2-4.8, ДП2-4.10, ДП2-4.12
Формат А1
Листов
ДП3-4.2
ДП3-4.4
Сетка-300х200
КПВ.03.КЛ-EI120-НЗ-К-200х300-MBE-230-CH-МС.НК
+1 1
5.
34 800
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
300х200
+114.430
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+111.070
300х300
ДП3-4.4
L1380 м3/ч
+1 1
2.
33 280
Эт
аж
Изовент (EI240) (13+13мм)
+1 0
8.
32 920
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+107.710
300х300
+1 0
5.
31 560
Эт
аж
+1 0
2.
30 200
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+100.990
+ 48
.
1 4 280
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+47.070
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+43.710
Решетка 300х300
L370
+97.630
+92
.
27 1 20
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Эт
Решетка 300х300
аж
+88
.
26 760
Эт
аж
Изовент (EI240) (13+13мм)
+31
.4
9 Э 80
та
ж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+30.270
300х300
+24
.
7 Э 760
та
ж
+23.550
+78
.
23 680
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Эт
аж
Решетка 300х300
+75
.
22 320
Эт
аж
Решетка 300х300
L370
+74.110
+71
.9
21 60
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+70.750
+68
.
20 600
Эт
аж
Согласовано
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+67.390
Взам. инв. №
+1 3
2.
39 600
Эт
аж
+21
.4
6 Э 00
та
ж
300х300
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+131.390
+1 2
9.
3 8 2 40
Эт
аж
L370
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Подп. и дата
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+134.750
+65
.2
1 9 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+64.030
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+16.830
300х300
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+13.470
Изовент (EI240) (13+13мм)
+1 2
5.
37 880
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+1 1
.3
3 Э 20
та
ж
+1 2
2.
36 520
Эт
аж
300х300
+121.310
+7.
9
2 Э 60
та
ж
+5.
9
АП 10
_0
1 _+
300х300
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
Изовент EI240 (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+1 6
6.
Кр о 0 7 0
Изовент (EI60) (5мм)
в
Изовент (EI60) (5мм)
ля
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
+1 6
L8850
1.
+157.870
Т 880
+0.
6
АР 00
_0
1 _+
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+117.950
Изовент (EI60) (5мм)
+1 1
9.
35 1 60
Эт
аж
+165.080
700х700
500х500
ДП4-4.3
L11770 м3/ч
КПВ.03.КЛ-EI120-НЗ-К-500х500-MBE-230-CH-МС.НК
Сетка-500х500
700х700
ех.
+151.150
+1 5
6
46 . 1 2 0
Эт
аж
эт
аж
+1 5
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
9. 9
Те х 6 0
Решетка 700х700
. пр
ост
L8850
р
+154.510
+162.580
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+147.790
+1 5
2.
45 7 6 0
Эт
аж
+144.430
+1 4
9.
44 400
Эт
аж
+141.070
+1 4
6.
43 040
Эт
аж
+137.710
+1 4
2
42 . 6 8 0
Эт
аж
+134.350
+1 3
9.
41 3 2 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+130.990
+1 3
5.
40 9 6 0
Эт
аж
+127.630
+1 3
2.
39 600
Эт
аж
+124.270
+1 2
9.
3 8 2 40
Эт
аж
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+1 2
5.
37 880
Эт
аж
+120.910
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+1 2
2.
36 520
Эт
аж
+117.550
+1 1
9.
35 1 60
Эт
аж
5
Примечание:
1. На схемах приточной противодымной вентиляции у вентилятора указан объемный расход воздуха с
учетом утечек через клапаны.
2. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
3. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и
низа прямоугольных воздуховодов.
04 декабря 2025г.
0
Подсоединить к воздухозабору
+55
.
1 6 000
Эт
аж
ДП3-4.2
L2590 м3/ч
500х250
+53.790
300х300
+51
.6
1 5 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+128.030
+124.670
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+10.110
+58
.
1 7 520
Эт
аж
+1 8
.0
5 Э 40
та
ж
+1 4
.6
4 Э 80
та
ж
+61
.8
1 8 80
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+60.670
+1 3
5.
40 9 6 0
Эт
аж
Изовент (EI60) (5мм)
+20.190
Инв. № подл.
+1 3
9.
41 3 2 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+138.110
L370
Решетка 300х300
L370
+77.470
Решетка 300х300
L370
+50.430
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+141.470
+28
.
8 Э 1 20
та
ж
+82
.0
24 40 КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Эт
Решетка 300х300
аж
300х300
+1 4
2
42 . 6 8 0
Эт
аж
+144.830
+26.910
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
+1 4
6.
43 040
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
L370
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+1 4
9.
44 400
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+148.190
+34
.
10 840
Эт
аж
300х300
+85
.4
25 00 КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Эт
аж
Решетка 300х300
+84.190
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+151.550
L370
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+1 5
2.
45 7 6 0
Эт
аж
Решетка 300х300
L370
+154.910
L370
300х300
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
+38
.
1 1 200
Эт
аж
+33.630
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
+ 44
.
1 3 920
Эт
аж
Изовент (EI60) (5мм)
+95
.4
28 80 КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Эт
аж
Решетка 300х300
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+90.910
Решетка 300х300
L370
+57.150
+1 6
1.
Те х 8 8 0
.э
та
ж
+1 5
9. 9
Те х 6 0
. пр
ост
р.
+1 5
6
46 . 1 2 0
Эт
аж
+158.270
L370
+36.990
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+ 41
.5
1 2 60
Эт
аж
+40.350
+80.830
+165.080
300х300
+98
.8
29 40 КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Эт
аж
Решетка 300х300
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+87.550
700х700
+164.830
Изовент (EI60) (5мм)
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+104.350
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+94.270
ДП4-4.3
400х200
-5.875
ПТ-08/2022-23-Р-ОВ4.3
-5.
2
АР 00
_01 _
-
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
46
Схемы систем ДП3-4.2, ДП3-4.4, ДП4-4.3
Формат А1
Листов
ДП1-4.5
ДП4-4.7
ДП4-4.4
+1 7
0.
? 000
+165.480
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Сетка-600х600
КПВ.03.КЛ-EI120-НЗ-К-600х600-MBE-230-CH-МС.НК
L13750 м3/ч
300х300
700x600
L11770 м3/ч
+164.730
+165.480
ДП4-4.4
L1380 м3/ч
Изовент (EI60) (5мм)
ДП1-4.5
600x600
0
. 88
1
6
+ 1 аж
т
.э
х
е
Т
960
.
9
+15 тр.
с
про
.
х
Те
ДП1-4.5
600x600
Изовент (EI240) (13+13мм)
+160.210
0
6. 1 2
5
1
+ аж
Эт
46
0
. 76
2
5
+ 1 аж
Эт
45
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-CH-МС.НК
Решетка 700х700
L8850
+157.870
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
700x600
Решетка 700х700
L8850
400
.
9
+ 1 4 аж
Эт
44
0
. 04
6
4
+ 1 аж
Эт
43
400
.
9
+ 1 4 аж
Эт
44
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
300х300
+151.150
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+151.550
+1 5
6
46 . 1 2 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
+1 5
2.
45 7 6 0
Эт
аж
Решетка 300х300
L370
+148.190
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
300х300
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+144.830
+1 4
9.
44 400
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+141.470
+1 4
6.
43 040
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+138.110
+1 4
2
42 . 6 8 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+134.750
+1 3
9.
41 3 2 0
Эт
аж
+144.430
700х600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+141.070
680
.
2
+ 1 4 аж
Эт
42
0
. 04
6
4
+ 1 аж
Эт
43
Те х 8 0
.э
та
ж
+1 5
9. 9
Те х 6 0
. пр
ост
р.
+154.510
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
+1 6
L370
1. 8
+165.180
+154.910
700х600
Решетка 700х700
L8850
Сетка-300х300
+158.270
+147.790
0
. 76
2
5
+ 1 аж
Эт
45
+1 6
6.
Кр о 0 7 0
вля
Изовент (EI60) (5мм)
+164.880
Изовент (EI240) (13+13мм)
1 20
.
6
+ 1 5 аж
Эт
46
+164.180
Сетка-500х500
ДП1-4.5
0
. 88
1
6
+ 1 аж
эт
.
х
Те
0
. 96
9
5
+1 тр.
рос
п
.
Те х
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
+164.630
ДП4-4.7
0
. 07
6
6
+1 вля
Кр о
300х300
КПВ.03.КЛ-EI120-НЗ-К-500х500-MBE-230-CH-МС.НК
Решетка 700х700
L8850
500х500
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+137.710
0
. 32
9
3
+1 аж
Эт
41
0
. 68
2
4
+ 1 аж
Эт
2
4
0
. 96
5
3
+ 1 аж
Эт
40
20
9. 3
3
1
+ аж
Эт
41
00
2. 6
3
1
+ аж
Эт
39
0
. 96
5
3
+ 1 аж
Эт
40
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
700х600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
300х300
+134.350
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+131.390
+1 3
5.
40 9 6 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+128.030
+1 3
2.
39 600
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+124.670
+1 2
9.
3 8 2 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+1 2
5.
37 880
Эт
аж
+130.990
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+127.630
0
. 24
9
2
+1 аж
Эт
38
600
.
2
+13 аж
Эт
39
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+124.270
880
.
5
+12 аж
Эт
37
0
. 24
9
2
+1 аж
Эт
38
700х600
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+121.310
+120.910
0
. 52
2
2
+1 аж
Эт
36
880
.
5
+12 аж
Эт
37
Согласовано
Взам. инв. №
Подп. и дата
Инв. № подл.
. 1 60
9
1
+1 аж
Эт
35
3
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+1 2
2.
36 520
Эт
аж
+117.950
+117.550
+1 1
9.
35 1 6 0
Эт
аж
60
0
. 52
2
2
+1 аж
Эт
36
00
5. 8
1
1
+ аж
т
4Э
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
300х300
Изовент (EI240) (13+13мм)
ДП1-4.5
600x600
Примечание:
1. На схемах приточной противодымной вентиляции у вентилятора указан объемный расход воздуха с
учетом утечек через клапаны.
2. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
3. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и
низа прямоугольных воздуховодов.
04 декабря 2025г.
КПВ.03.КЛ-EI120-НЗ-К-600х600-MBE-230-СН
3
0
. 28
2
1
+1 аж
т
3Э
Решетка 600х600
L12650
ПТ-08/2022-23-Р-ОВ4.3
+114.720
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
47
Схемы систем ДП1-4.5, ДП4-4.4, ДП4-4.7
Формат А1
Листов
ДП4-4.1
ДП4-4.8
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
+114.030
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+110.670
Решетка 300х300
L370
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-CH-МС.НК
+1 1
2.
33 280
Эт
аж
700х700
+107.310
Изовент (EI60) (5мм)
+103.950
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+162.580
ДП4-4.8
L1380 м3/ч
+1 0
5.
31 560
Эт
аж
+100.590
+1 0
2.
30 200
Эт
аж
+97.230
+98
.8
2 9 40
Эт
аж
+93.870
+95
.4
28 80
Эт
аж
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
700х700
+90.510
+92
.
27 1 20
Эт
аж
+87.150
+88
.
26 760
Эт
аж
+83.790
+85
.4
25 00
Эт
аж
+80.430
+82
.0
2 4 40
Эт
аж
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+1 0
8.
32 920
Эт
аж
+77.070
+78
.
23 680
Эт
аж
+73.710
+75
.
22 320
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+70.350
1. 9
21 60
Эт
аж
+66.990
+68
.
20 600
Эт
аж
Решетка 700х700
L8850
Решетка 700х700
L8850
700х700
+63.630
+65
.2
1 9 40
Эт
аж
+60.270
+61
.8
1 8 80
Эт
аж
+56.750
+58
.
1 7 520
Эт
аж
+53.390
+55
.
1 6 000
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
700х700
+50.030
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+46.670
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+51
.6
1 5 40
Эт
аж
+39.950
+ 41
.5
1 2 60
Эт
аж
700х700
Согласовано
Взам. инв. №
Решетка 700х700
L8850
Подп. и дата
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+148.190
+1 4
9.
44 400
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+144.830
+1 4
6.
43 040
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+141.470
+1 4
2
42 . 6 8 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+138.110
+1 3
9.
41 3 2 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+134.750
+1 3
5.
40 9 6 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+131.390
+1 3
2.
39 600
Эт
аж
300х300
+1 2
9.
3 8 2 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+124.670
+1 2
5.
37 880
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+121.310
+1 2
2.
36 520
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+117.950
+21
.4
6 Э 00
та
ж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+19.790
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+33.230
+34
.
10 840
Эт
аж
+31
.4
9 Э 80
та
ж
+1 4
.6
4 Э 80
та
ж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+13.070
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+1 1
.3
3 Э 20
та
ж
Решетка 700х700
L8850
700х700
Изовент EI240 (13+13мм)
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
700х700
ДП4-4.1
L14410 м3/ч
+7.
9
2 Э 60
та
ж
+5.
9
АП 10
_0
1 _+
+0.
6
АР 00
_0
1 _+
5.9
1
0.6
0
-6.080
Примечание:
1. На схемах приточной противодымной вентиляции у вентилятора указан объемный расход воздуха с
учетом утечек через клапаны.
2. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
3. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и
низа прямоугольных воздуховодов.
700х700
-6.430
Изовент (EI240) (13+13мм)
+26.510
+1 8
.0
5 Э 40
та
ж
+16.430
+5.970
+36.590
+29.870
+1 1
9.
35 1 60
Эт
аж
+9.710
+38
.
1 1 200
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+1 5
2.
45 7 6 0
Эт
аж
300х300
ø500
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Инв. № подл.
+ 48
.
1 4 280
Эт
аж
+43.310
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
Решетка 700х700
L8850
+1 5
6
46 . 1 2 0
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+151.550
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+128.030
Решетка 700х700
L8850
+ 44
.
1 3 920
Эт
аж
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
300х300
300х300
Решетка 700х700
L8850
Решетка 700х700
L8850
+158.270
+1 6
1.
Те х 8 8 0
.э
та
ж
+1 5
9. 9
Те х 6 0
. пр
ост
р.
Изовент (EI240) (13+13мм) +7
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 300х300
L370
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+154.910
700х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
300x300
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
300x300
+160.160
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
300х300
Изовент (EI60) (5мм)
300х300
Сетка-300х300
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+165.030
Подсоединить к воздухозабору
+28
.
8 Э 1 20
та
ж
-5.
2
АР 00
_01 _
-
+24
.
7 Э 760
та
ж
-8.
6
АР 00
_02 _
04 декабря 2025г.
5. 2
700х700
Решетка 700х700
L8850
+23.150
ПТ-08/2022-23-Р-ОВ4.3
-8.
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
48
Схемы систем ДП4-4.1, ДП4-4.8
Формат А1
Листов
ДП4-4.2
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+114.430
500х300
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+111.070
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+1 1
2.
33 280
Эт
аж
Изовент (EI240) (13+13мм)
+1 0
8.
32 920
Эт
аж
+107.710
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+104.350
+1 0
5.
31 560
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+100.990
+1 0
2.
30 200
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+97.630
+98
.8
2 9 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+94.270
500х300
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+90.910
+95
.4
28 80
Эт
аж
+92
.
27 1 20
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+87.550
+88
.
26 760
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+84.190
+85
.4
25 00
Эт
аж
Изовент (EI240) (13+13мм)
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+80.830
+82
.0
2 4 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+77.470
+78
.
23 680
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+74.110
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+70.750
+75
.
22 320
Эт
аж
500х300
+71
.9
21 60
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+67.390
+68
.
20 600
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+64.030
+65
.2
1 9 40
Эт
аж
+21
.4
6 Э 00
та
ж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+60.670
+61
.8
1 8 80
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+57.150
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
+58
.
1 7 520
Эт
аж
+1 8
.0
5 Э 40
та
ж
Изовент (EI240) (13+13мм)
Решетка 300х300
L370
+16.830
+1 4
.6
4 Э 80
та
ж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+53.790
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+50.430
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+20.190
+55
.
1 6 000
Эт
аж
500х300
+51
.6
1 5 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+47.070
+ 48
.
1 4 280
Эт
аж
Решетка 300х300
L370
+13.470
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+10.110
+1 1
.3
3 Э 20
та
ж
500х300
+7.
9
2 Э 60
та
ж
+5.
9
АП 10
_0
1 _+
300х500
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
+6.150
+6.150
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+43.710
+ 44
.
1 3 920
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+40.350
Согласовано
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+33.630
+38
.
1 1 200
Эт
аж
+34
.
10 840
Эт
аж
Изовент (EI240) (13+13мм)
Взам. инв. №
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+30.270
+31
.4
9 Э 80
та
ж
10_
Т
Изовент EI240 (13+13мм)
+0.
6
АР 00
_0
1 _+
+ 41
.5
1 2 60
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+36.990
5.9
0.6
0 0_
К
500х300
ДП4-4.2
L2590 м3/ч
-5.
2
АР 00
_01 _
-
-7.535
ø560
Подсоединить к воздухозабору
-8.
6
АР 00
_02 _
5. 2
-8.
0 0_
600
_
04 декабря 2025г.
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+26.910
+28
.
8 Э 1 20
та
ж
Инв. № подл.
Подп. и дата
500х300
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+23.550
ПТ-08/2022-23-Р-ОВ4.3
+24
.
7 Э 760
та
ж
Примечание:
1. На схемах приточной противодымной вентиляции у вентилятора указан объемный расход воздуха с
учетом утечек через клапаны.
2. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
3. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и
низа прямоугольных воздуховодов.
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
49
Схема системы ДП4-4.2
Формат А1
Листов
ДП4-4.5
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+114.030
600х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+1 1
2.
33 280
Изовент (EI240) (13+13мм)
Эт
аж
+110.670
+1 0
8.
32 920
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+107.310
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
600х700
Решетка 700х700
L8850
+1 0
5.
31 560
Эт
аж
+103.950
+1 0
2.
30 200
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+100.591
+98
.8
2 9 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+97.230
+95
.4
28 80
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+93.870
+92
.
27 1 20
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+90.510
+88
.
26 760
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+87.150
600х700
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+85
.4
25 00
Эт
аж
+83.790
+82
.0
2 4 40
Эт
а
Изовент (EI240) (13+13мм) ж
+80.430
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+78
.
23 680
Эт
аж
Решетка 700х700
L8850
+77.070
+75
.
22 320
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+73.710
+71
.9
21 60
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+70.350
+68
.
20 600
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+66.990
600х700
Решетка 700х700
L8850
+65
.2
1 9 40
Эт
аж
+63.630
+61
.8
1 8 80
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+60.270
+58
.
1 7 520
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+56.750
+55
.
1 6 000
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+53.390
+51
.6
1 5 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+50.030
+ 48
.
1 4 280
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+ 44
.
1 3 920
Эт
аж
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
600х700
Решетка 700х700
L8850
+ 41
.5
1 2 60
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+39.950
+38
.
1 1 200
Эт
аж
Согласовано
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+9.710
Взам. инв. №
Подп. и дата
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
+
Изовент (EI240) (13+13мм)31.4
9 Э 80
та
ж
5
+0.
6
АР 00
_0
1 _+
0
Изовент EI240 (13+13мм)
Подсоединить к воздухозабору
600х700
-7.240
+28
.
8 Э 1 20
та
ж
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
ДП4-4.5
L14410 м3/ч
ø560
600х700
Решетка 700х700
L8850
+23.150
600х600
+24
.
7 Э 760
та
ж
Примечание:
1. На схемах приточной противодымной вентиляции у вентилятора указан объемный расход воздуха с
учетом утечек через клапаны.
2. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
3. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и
низа прямоугольных воздуховодов.
04 декабря 2025г.
+26.510
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+7.
9
2 Э 60
та
ж
+5.
9
АП 10
_0
1 _+
+33.230
+29.870
Инв. № подл.
600х700
Решетка 700х700
L8850
+7.680
+34
.
10 840
Эт
аж
+1 1
.3
3 Э 20
та
ж
+13.070
+36.590
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+16.430
+1 4
.6
4 Э 80
та
ж
Изовент (EI240) (13+13мм)
+43.310
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
+19.790
+1 8
.0
5 Э 40
та
ж
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
+46.670
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
Решетка 700х700
L8850
КПВ.03.КЛ-EI120-НЗ-К-700х700-MBE-230-СН
600х700
-6.320
-5.
2
АР 00
_01 _
ПТ-08/2022-23-Р-ОВ4.3
-8.
6
АР 00
_0
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
50
Схемы систем ДП4-4.5
Формат А1
Листов
ДП4-4.6
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+114.430
Изовент (EI240) (13+13мм)+
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+111.070
112
.
33 280
Эт
аж
500х300
+1 0
8.
32 920
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+107.710
+1 0
5.
31 560
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+104.350
+1 0
2.
30 200
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+100.990
500х300
+98
.8
2 9 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+97.630
+95
.4
28 80
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+94.270
+92
.
27 1 20
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+90.910
+88
.
26 760
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+87.550
500х300
+85
.4
25 00
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+84.190
+82
.0
2 4 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+80.830
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+77.470
+78
.
23 680
Эт
аж
Изовент (EI240) (13+13мм)
+75
.
22 320
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+74.110
500х300
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+70.750
+68
.
20 600
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+67.390
+65
.
1 9 2 40
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+64.030
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+71
.9
21 60
Эт
аж
500х300
+61
.8
1 8 80
Эт
аж
+60.670
+58
.
1 7 520
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+57.150
+55
.
1 6 000
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+53.790
+51
.6
1 5 40
Эт
аж
+50.430
500х300
Решетка 300х300
L370
+47.070
Согласовано
Взам. инв. №
Подп. и дата
Инв. № подл.
500х300
+1 4
.6
4 Э 80
та
ж
Изовент (EI240) (13+13мм)
+1 1
.3
3 Э 20
та
ж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+13.470
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
500х300
См. комплект
ПТ-08/2022-23-Р-ОВ0.3
+7.
9
2 Э 60
та
ж
+5.
9
АП 10
_0
1 _+
5.9
10_
Т
+5.863
+38
.
1 1 200
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+36.990
300х500
Подсоединить к воздухозабору
+34
.
10 840
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+33.630
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+23.550
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+16.830
+ 41
.5
1 2 60
Эт
аж
Решетка 300х300
L370
+40.350
+1 8
.0
5 Э 40
та
ж
Решетка 300х300
L370
+10.110
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+26.910
+ 48
.
1 4 280
Эт
аж
+ 44
.
1 3 920
Эт
аж
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+43.710
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
+30.270
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
+20.190
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
Решетка 300х300
L370
КПВ.03.КЛ-EI120-НЗ-К-300х300-MBE-230-СН
+21
.4
6 Э 00
та
ж
500х300
+31
.4
9 Э 80
та
ж
+28
.
8 Э 1 20
та
ж
Изовент (EI240) (13+13мм)
+24
.
7 Э 760
та
ж
Изовент EI240 (13+13мм)
+0.
6
АР 00
_0
1 _+
0.6
-6.580
0 0_
ø560
ДП4-4.6
L2590 м3/ч
300х500
-5.
2
АР 00
_01 _
-
5. 2
0 0_
Примечание:
1. На схемах приточной противодымной вентиляции у вентилятора указан объемный расход воздуха с
учетом утечек через клапаны.
2. Оборудование, расположенное ниже 2 этажа (отм. +7.960), смотри комплект ПТ-08/2022-23-Р-ОВ0.3.
3. На схемах систем вентиляции согласно ГОСТ 21.602-2003 указаны отметки уровня оси круглых и
низа прямоугольных воздуховодов.
04 декабря 2025г.
-6.240
-8.
6
АР 00
_02 _
-8.
600
ПТ-08/2022-23-Р-ОВ4.3
_
Изм. Кол.уч Лист №док. Подпись Дата
10.2025
Разработал Лантрат
10.2025
Проверил
Федосова
10.2025
ГИП
Комогоров
Н. контр.
Федосова
10.2025
Многофункциональный жилой комплекс "Амбер Сити" с подземной автостоянкой
по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1 очередь строительства, корпуса К4,К5,К6)
Корпус 4. Системы общеобменной и
противодымной вентиляции
Стадия
Лист
Р
51
Схема системы ДП4-4.6
Формат А1
Листов
ЭЛЕМЕНТЫ КРЕПЛЕНИЙ ВОЗДУХОВОДОВ
УЗЛЫ СОЕДИНЕНИЙ ВОЗДУХОВОДОВ
БЕТОННАЯ ПЛИТА
БЕТОННАЯ ПЛИТА
ПРИ СОЕДИНЕНИИ (ШТАМПОВКА/САМОРЕЗ) МАКСИМАЛЬНОЕ РАССТОЯНИЕ X СОСТАВЛЯЕТ 300 ММ
ЗУ
ИНТЕРВАЛОМ ПРЕНЕБРЕГАЮТ, ЧТОБЫ ДО КОНЦА СОЕДИНЕНИЯ ОСТАВАЛОСЬ 50 ММ
ГАЙКА
БОЛТ
X
ВОЗДУХОВОД (С ИЗОЛЯЦИЕЙ)
Г ЗАЖИМ
X
X
5m
0.7
1
5m
0.7
ЕВРОШИНА
БОЛТ
.5m
ВОЗДУХОВОД (БЕЗ ИЗОЛЯЦИИ)
РЕЗИНОВАЯ ПРОКЛАДКА
ИЗОЛЯЦИОННАЯ ШПИЛЬКА
ГАЙКА И ШАЙБА
ИЗОЛЯЦИЯ
25
ДЕТАЛЬ-А
ДЕТАЛЬ-А
ЯМ
ОУ
ВОЗДУХОВОД
ГОЛ
ЬН
ВО
УСИЛЕНИЕ ВОЗДУХОВОДА С 4-Х СТОРОН
ХО
ВО
X
400
<200
25
АНКЕР
X
ШПИЛЬКА
V
ДЕТАЛЬ-А
ФЛАНЦЕВЫЙ ПРОФИЛЬ
УПЛОТНЕНИЕ
S SLIP OR U CLIP OPTIONAL
ALL SUCH CONNECTIONS TO BE SEALED
V.D
ПРЯМОУГОЛЬНЫЙ ВОЗДУХОВОД
25
W1
45°
W2
W
TYPE 3
45°
25
V
L=W/4
(Min. 100)
TYPE 4A
Min. 50
КРОВЛЯ
ТАБЛИЦА 3
РАСЧЕТ
РАЗРЕЗ A-A
ДЕТАЛЬ УСТРОЙСТВА ФУНДАМЕНТА ПОД МЕХ.ОБОРУДОВАНИЕ
НЕОПРЕНОВАЯ РЕЗИНА
ДЕТАЛЬ УСТАНОВКИ СЕТКИ
ДЕТАЛЬ ИЗГОТОВЛЕНИЯ КОЛЕНА ПРЯМОУГОЛЬНОГО ВОЗДУХОВОДА
W1
W2
ШПИЛЬКА МИН. 1/4"
ШПИЛЬКА МИН. 1/4"
V.D
V1
ГАЙКА И ШАЙБА
X
V2
ИЗОЛЯЦИЯ
ВОЗДУХОВОД
X
TYPE 2
STATIONARY SPLITTER
IS OPTIONAL
V1
РАДИАЛЬНЫЙ
ВЕНТИЛЯТОР
ВОЗДУХОВОД
Г ЗАЖИМ
БОЛТ
V2
2W
ИЗОЛЯЦИОННАЯ ШПИЛЬКА
ОЦИНКОВАННЫЙ ПЕРФОРИРОВАННЫЙ ПРОФИЛЬ (U, L)
ПРИМЕРЫ ПРИМЕНЕНИЯ ВОЗДУХОВОДОВ
X
ГАЙКА И ШАЙБА
TYPE 1
W2
КРОВЛЯ
ДЕТАЛЬ-А
ЛЕНТА ИЗ АЛЮМИНИЕВОЙ ФОЛЬГИ
ФЛАНЦЕВЫЙ ПРОФИЛЬ
ШПИЛЬКА
ПРЯМ
ВОЗДОУГОЛЬН
УХОВ ЫЙ
ОД
XX X
ПОЖАРНАЯ
ИЗОЛЯЦИЯ
W
УСИЛЕНИЕ C ПРИМЕНЕНИЕМ ШПИЛЬКИ
Д
W
ИЗОЛЯЦИЯ
<200
X
ЗД
У
400
W1
TYPE 1
A
A
400
ЫЙ
45°
400
ПР
<200
БЕТОННАЯ ПЛИТА
НЕОПРЕНОВАЯ РЕЗИНА
V1
<200
ГОРИЗОНТАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ
ДЕТАЛЬ ЗАЖИМНОГО ТИПА
КЛАПАН ОБРАТНЫЙ
ВОЗДУХОВОД ИЗ ОЦИНКОВАННОГО
ЛИСТА
БЕТОННАЯ ПЛИТА
БОЛТ
ДЕТАЛЬ РАСЧЕТОВ ПО ОТВЕТВЛЯЮЩЕМУ ВОЗДУХОВОДУ
МА
ПОДВЕСНОЙ ПРОФИЛЬ
ПОДВЕСНОЙ ПРОФИЛЬ
Г ЗАЖИМ
ИЗОЛЯЦИЯ СТЫКОВОЧНОЙ ЛИНИИ
400
2''
11mm
A
СНИ
Д УИ
ВО
ХО ВЕРХ
У
ОЗД Н. С
Й В МИ
)
НЫ 5мм
mm
Ь
4
Л
2
A/ N. 100
РА
Т
I
С
(M
ГИ
ИЗОЛЯЦИОННАЯ
ШПИЛЬКА
<200 <200
)
ВОЗДУХОВОД ИЗ
ОЦИНКОВАННОГО ЛИСТА
ДЕТАЛЬ-А
ПОДВЕСКА В ВИДЕ
НАРЕЗНОГО ШТЫРЯ
-Ø8 мм
400
ШАЙБА
2''(
5
1m
m
УЗЕЛ УСТАНОВКИ ТИПОВОГО РАДИАЛЬНОГО
ВЕНТИЛЯТОРА ДЫМОУДАЛЕНИЯ
ТИПОВЫЕ УЗЛЫ ВРЕЗКИ В ВОЗДУХОВОД
ДЕТАЛИ ВОЗДУХОВОДОВ ИЗОЛЯЦИИ
V2
W1=
V1
V
xW
W2=
V2
V
xW
W1,W2 > 100 mm
V.D
V, V1 ,V2 = ОБЪЕМ ВОЗДУХА (m3/h)
W = ШИРИНА ВОЗДУХОВОДА (mm)
W
TYPE 4B
1-) L ≤ 400mm
ES DUCT CONTRUCTION STANDARDS
2
1
3
5
4
8
7
Класс давления
Толщина
Расстояние
между
фланцами
mm
mm
Pa
mm
mm
1
0
250
250
0.5
2
300
500
250
0.7
Размер фланца
Фланец и
усиление
Размеры усиления
mm
1250 or 1500
mm
--
--
1250 or 1500
--
D
11
12
Размеры профиля
Макс.
расстояние
между
хомутами
13
100
50
50
Размер Минимальный размер
меньшей стороны,
штыря
где не требуется усиление
mm
L 40x40x4
3000
M8
300
30x0.70
--
L 40x40x4
3000
M8
500
D
30x0.70
--
L 40x40x4
3000
M10
650
3
550
650
500
0.7
1250 or 1500
4
700
900
500
0.7
1250 or 1500
625 or 750
D
30x0.70
30x30x2.5
L 40x40x4
2400
M10
650
5
950
1200
750
0.7
1250 or 1500
625 or 750
G
30x0.80
40x40x2.5
L 40x40x4
2400
M10
700
6
1250
2000
750
0.9
1250 or 1500
625 or 750
G
30x0.80 (R)
40x40x2.5 (R)
U 50x50x5
1500
M10
800
ПРЯМОУГОЛЬНЫЙ ВОЗДУХОВОД
L1
L
ОСНОВАНИЕ ПОД ОБОРУДОВАНИЕ
mm
--
МЕХ.ОБОРУДОВАНИЕ (ВУ, ЧИЛЛЕР и т.д.)
R:L/4
MIN.10mm
∅
УЗЕЛ УСТАНОВКИ ТИПОВОГО КРЫШНОГО ВЕНТИЛЯТОРА ПОДПОРА
КРЫШНЫЙ ВЕНТИЛЯТОР
СЕТКА
2L/3
ДЕТАЛЬ - А
КРЕПЛЕНИЕ СТАКАНА К ВЕНТИЛЯТОРУ
БОЛТ-ГАЙКА-ШАЙБА М10
2-) 400mm ≤ L ≤ 800mm
50
mm
'20x0,65
mm
--
L
(БЕЗ НАПРАВЛЯЮЩИХ ЛОПАТОК)
14
50
Max
10
100
Min
Расстояние между
усилениями
9
R
Размеры воздуховода
6
(С 1 НАПРАВЛЯЮЩЕЙ ЛОПАТКОЙ)
ДЕТАЛЬ - А
ВИБРОИЗОЛЯЦИОННЫЙ МАТЕРИАЛ
L/3
L1
L
∅
R:L/4
MIN.10mm
СТАКАН МОНТАЖНЫЙ
СТКУ
ВИНТ
ПРЯМОУГОЛЬНЫЙ ВОЗДУХОВОД
ГОСТ 24751-81 + СП 60.13330.2012 ПРИЛОЖЕНИЕ Л
1.) ( R ) анкерное крепление
2.) Количество усилений и шаг между ними приводятся по большей стороне канала.Требуемые усиления на меньшую сторону канала принимаются по столбцу 14 таблицы.
3.) Для каналов шире 500 мм применяются поперечные усиления
4.) Усиления и фланцевые соединения крепятся на сварке
ГЕРМЕТИК
РЕЗИНОВАЯ ПРОКЛАДКА
(гаситель вибрации)
R
∅
200
ТИПОВОЙ УЗЕЛ УСТАНОВКИ ВЫТЯЖНОГО ВЕНТИЛЯТОРA
4L/10
4-) L > 1200mm
3L/10
ДЕТАЛИ ПЕРЕХОДОВ
ВОЗДУХОВОД ИЗ ОЦИНКОВАННОГО ЛИСТА
Крепление трубопроводов
к стенам и перегородкам
ДЕТАЛЬ-А
ДЕТАЛЬ-А
ШПИЛЬКА
ШПИЛЬКА
ВИБРОИЗОЛЯЦИИ
(БЕЗ ИЗОЛЯЦИИ)
Крепление трубопроводов к перекрытиям
Подвеска
Труба
Подвеска
Подвеска
ГАЙКА И ШАЙБА
Труба
Шаг крепления
Хомут
Болт с гайкой
ШПИЛЬКА
ЗАЖИМ
Труба
ВЕНТИЛЯТОРЫ ДЛЯ КРУГЛЫХ КАНАЛОВ
ВОЗДУХОВОД ИЗ ОЦИНКОВАННОГО ЛИСТА
Хомут
Мягкая прокладка
Хомут
ВЕНТИЛЯТОРЫ ДЛЯ КРУГЛЫХ КАНАЛОВ
Болт с
гайкой
∅
R:L/4
MIN.10mm
УЗЛЫ КРЕПЛЕНИЯ ВОЗДУХОВОДОВ В ШАХТЕ
ОТВЕРСТИЕ
КОЛИЧЕСТВО ШТЫРЕЙ
-
0 -400
400-800
800-1200
1200-1600
1600-2000
1
2
3
4
L1: МЕНЬШИЙ РАЗМЕР ВОЗДУХОВОДА
L: НАИБОЛЬШИЙ РАЗМЕР ВОЗДУХОВОДА
R: РАДИУС КОЛЕННОГО ИЗГИБА ВОЗДУХОВОДА
ПЕРЕКРЫТИЕ
ЭКСЦЕНТРИЧНЫЙ ПЕРЕХОД
max.=30°
50 50
Шаг крепления принимать в
соответствии с СП
73.13330-2012
ГАЙКА ОЦ. М8
ШАЙБА ОЦ. М8
Болт с гайкой
50
ТРАВЕРСА
БОЛТ ОЦ. М8
ШАЙБА ОЦ. М8
50 50
АНКЕР
СТРОИТЕЛЬНЫЙ РАСТВОР
R
КОНЦЕНТРИЧНЫЙ ПЕРЕХОД
max.=45° FOR DIVERGING
max.=60° FOR CONVERGING
ГЛУБИНА ОТВОДА
(H)
Крепеж
MIN. 1.5D
2L/10
L/10
L1
L
БЕТОННАЯ ПЛИТА
MIN. 1.5D
ИЗОЛЯЦИЯ ВОЗДУХОВОДА
КРОВЛЯ
ДЕТАЛЬ - А
(С 3 НАПРАВЛЯЮЩИМИ ЛОПАТКАМИ)
50
СТАКАН
R:L/4
MIN.10mm
СЕТКА
Огнестойкая пена
50
L1
L
СТРОИТЕЛЬНЫЙ РАСТВОР
50
2L/6
L/6
(С 2 НАПРАВЛЯЮЩИМИ ЛОПАТКАМИ)
БЕТОННАЯ ПЛИТА
Стена
КРЕПЛЕНИЕ ВОЗДУХОВОДА К СТАКАНУ
БОЛТ-ГАЙКА-ШАЙБА М10
3L/6
3-) 800mm ≤ L ≤ 1200mm
ОСНОВАНИЕ ПОД
ОБОРУДОВАНИЕ
УЗЕЛ ПРОХОЖДЕНИЯ КАНАЛА ЧЕРЕЗ СТЕНУ
КЛАПАН ПРОТИВОПОЖАРНЫЙ
ГИДРОИЗОЛЯЦИОННЫЙ СЛОЙ
100
СТАНДАРТЫ
КРЕПЛЕНИЕ КЛАПАНА К ВЕНТИЛЯТОРУ
БОЛТ-ГАЙКА-ШАЙБА М10
R
ШТАНГА РЕЗЬБОВАЯ
ОЦ. М8
БЕТОННАЯ ПЛИТА
(С ИЗОЛЯЦИЕЙ)
УЗЕЛ КРЕПЛЕНИЯ ВОЗДУХОВОДОВ НА КРОВЛЕ
ДЕТАЛЬ-А
Опора 1
ВИБРОИЗОЛЯЦИИ
ШПИЛЬКА
Воздуховод
ПРОТИВОПОЖАРНЫЙ
КЛАПАН
ОСЕВОЙ ВЕНТИЛЯТОР
КРУГЛЫЙ
ВОЗДУХОВОД
НАРУЖНЫЙ БЛОК
СПЛИТ-СИСТЕМЫ
кондиционер
ПРОТИВОПОЖАРНАЯ СТЕНА
ИЛИ ПЕРЕГОРОДКА
ОГНЕСТОЙКАЯ МАСТИКА
Профиль 40х40х2.5
ДРЕНАЖ НАРУЖНОГО БЛОКА
УЗЕЛ УСТАНОВКИ КОНДИЦИОНЕРА
ТИПОВОЙ УЗЕЛ УСТАНОВКИ ПРОТИВОПОЖАРНОГО КЛАПАНА
ДРЕНАЖНОЕ ОТВЕРСТИЕ
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
ЦЕМЕНТНО
ПЕСЧАНЫЙ РАСТВОР
ДРЕНАЖНЫЙ ШТУЦЕР
1
ОСЕВОЙ ВЕНТИЛЯТОР
520*
1
360*
ДРЕНАЖНАЯ ТРУБА ПВХ Ф15
Уголок 90о
ОСЕВОЙ ТИП ВЕНТИЛЯТОРА
Профиль 40х50х2
Кровельная опора
ДЕТАЛЬ УСТАНОВКИ РЕШЕТКИ
ПРЯМОУГОЛЬНЫЙ
ВОЗДУХОВОД
5-16мм
ДЕТАЛЬ УСТАНОВКИ ЖАЛЮЗИ
ПРЯМОУГОЛЬНЫЙ ВОЗДУХОВОД
Хомут ф15
Дренажная трубка
525
200
850*
min 30 мм
ЖАЛЮЗИ
min 30 мм
min 30мм
525
430*
Разрыв струи
min 20 мм
2705
Шпилька
Кровельная опора
ДЕТАЛЬ - B
ВОЗДУХОВОД
min 100 мм
Гофротруба ПВХ
Примечание: высоту крепления воздуховодов от уровня кровли определять по месту.
ВИНТ
ДЕТАЛЬ - А
ВОЗДУХОВОД
УЗЕЛ УСТАНОВКИ КОМПЕНСАТОРОВ ЛИНЕЙНОГО РАСШИРЕНИЯ
УПЛОТНЕНИЕ
АНКЕР
НАРУЖНАЯ СТЕНА
ДЕТАЛЬ - А
Гибая огнезащитная вставка
ДЕТАЛЬ - B
Компенсатор ЛТР
Въздуховод
ВИНТ
Канализационный тройник
Планка прижимная
Огнезащитный состав
Силикон
Въздуховод
ПОДВЕСНОЙ ПОТОЛОК
Канализационный стояк
0.35-1.3мм
ПТ-08/2022-23-Р-ОВ4.3
380*
--
5-16мм
ПОДВЕСНОЙ ПОТОЛОК
РЕШЕТКА
04 декабря 2025г.
min 30 мм
Капельная воронка HL21
с водяным затвором и запахозапирающим устройством
520*
Взам. инв. №
min
100
мм
УЗЕЛ ДРЕНАЖА КОНДИЦИОНИРОВАНИЯ
Хомут ф100
Подп. и дата
ж / б стена
1-1
5-16мм
min 30 мм
0.35-1.3мм
Профиль 40х40х2.5
min 30 мм
Согласовано
0.35-1.3мм
Профиль 40х50х2
Инв. № подл.
430*
380*
Узел прохождения воздуховода через стену с
нормируемым пределом огнестойкости
ж / б стена
Многофункциональный жилой комплекс "Амбер Сити" c подземной
автостоянкой по адресу: г.Москва, САО, 3-й Хорошевский пр., вл.3А (1
очередь строительства, корпуса К4, К5, К6)
Изм. Кол.уч. Лист № док
. Подп.
Разраб.
Федосова
Пров.
Юрова
Дата
10.25
Системы общеобменной и противодымной
вентиляции.
Н.контр.
10.25
Типовые узлы
10.25
Стадия
Лист
Р
54
Воздуховод
09.09.2025 11:24:36
Юрова
Формат А1
Листов
Представитель лица, осуществляющего строительство
(подпись)
Представитель монтажной (строительной) организации
(подпись)
Приложение Д (Измененная редакция, Изм. N 1).
Приложение Е
(обязательное)
Форма паспорта системы вентиляции (системы кондиционирования воздуха)
ПАСПОРТ
системы вентиляции (системы кондиционирования воздуха)
Наименование системы, установки
Объект
Адрес
Зона, цех, помещения
Общие сведения:
1. Назначение системы
2. Местонахождение оборудования системы
Е.1 Основные технические характеристики оборудования системы
Таблица Е.1.1 - Вентилятор
Данные
Тип
N
Диаметр
рабочего
колеса, мм
Расход,
м
/ч
Полное
давление,
Па
По проекту
Фактически
Примечание -
46
Диаметр
шкива, мм
Частота
вращения,
мин
Таблица Е.1 1 (Измененная редакция, Изм. N 2).
Таблица Е.1.2 - Электродвигатель
Данные
Тип
Мощность,
кВт
Фазность
Ток, А
Частота
вращения,
Диаметр Установка
Вид
шкива, мм частотного передачи
регулятора,
Гц
мин
По проекту
Фактически
Примечание - Сила тока (по проекту - номинальный ток двигателя).
Таблица Е.1.2. (Измененная редакция, Изм. N 1, 2).
Таблица Е.1.3 - Воздухонагреватели, в том числе зональные
Данные
Тип или
модель
Количество
Мощность, кВт
Температура
воздуха, °С
до
после
Вид и параметры
теплоносителя, °С
до
после
По проекту
Фактически
Примечание -
Таблица Е.1.3. (Измененная редакция, Изм. N 1).
Таблица Е.1.4 - Воздухоохладители
Данные
Тип или
модель
Количество
Мощность,
кВт
Температура
Энтальпия
Вид и параметры
воздуха, °С воздуха, кДж/кг холодоносителя, °С
до
По проекту
Фактически
Примечание -
47
после
до
после
до
после
Таблица Е.1.4. (Измененная редакция, Изм. N 1).
Таблица Е.1.5 - Увлажнитель
Данные
Тип,
марка
Эл.
мощность
нагревателя,
кВт
Производительность
пара, кг/ч
Насос
Тип или
Расход воды,
модель,
м /ч
мощность эл.
двигателя,
кВт
Давление
перед
форсунками,
кПа
По проекту
Фактически
Примечание -
Таблица Е.1.5. (Измененная редакция, Изм. N 1).
Таблица Е.1.6 - Теплоутилизатор
Данные
Тип или Мощность,
модель
кВт
Приток
Вытяжка
, Температура Влажность
воздуха, °С воздуха, %
Па
до
после
,
Па
Температура
воздуха, °С
Влажность
воздуха, %
до
до
до после
после
после
По проекту
Фактически
Примечание - Паспорт на теплоутилизатор завода-изготовителя прилагается.
Таблица Е.1.6. (Введена дополнительно, Изм. N 1), (Измененная редакция, Изм. N 2).
Таблица Е.1.7 - Воздушно-тепловые завесы
Данные
Тип
Количество
Тепловая мощность,
кВт
По проекту
48
Расход воздуха,
м /ч
Тип и параметры
теплоносителя, °С
Фактически
Примечание -
Таблица Е.1.7. (Введена дополнительно, Изм. N 1).
Таблица Е.1.8 - Пылегазоулавливающее устройство
Данные
Наименование
N
Количество,
шт.
Расход
воздуха,
N подсоса
(выбив)
Сопротивление, Па
м /ч
По проекту
Фактически
Примечание -
Таблица Е.1.8. (Введена дополнительно, Изм. N 1).
Е.2 Расходы воздуха по помещениям (по сети)
Таблица Е.2 - Расход воздуха по помещениям
Номер мерного
сечения
Наименование
помещений
Расход воздуха, м
фактически
/ч
Невязка, % отклонения
от показателей
по проекту
Выводы:
отклонение
(невязка)
от
проектных
расходов
на
участках
сети
и
воздухораспределительных/воздухоприемных устройствах составляет не более ±10%;
- отклонение (невязка) от проектных расходов воздуха, удаляемого через местные отсосы и
подаваемого через душирующие патрубки, составляет не более +8%.
Примечание - На воздухораспределительных/воздухоприемных устройствах в пределах одного
49
УТВЕРЖДАЮ:
Представитель ООО "Проф Климат"
СОГЛАСОВАНО:
Представитель Заказчика
_____________________________________
«____»_____________2025 г.
«____»_____________2025 г.
Календарный график поставки и производства работ на 2025-2026 год
на объекте: «Многофункциональный жилой комплекс «Амбер Сити» с подземной автостоянкой (1 очередь строительства, корпуса К4, К5, К6)»
по адресу: Российская Федерация, г. Москва, САО, 3-й Хорошевский пр., вл. 3А»
№ п/п
Наименование работ
Система
1
Завоз материалов и оборудования
Общеобменная (приточно-вытяжная) вентиляция
2
Монтаж воздуховодов
3
Монтаж оборудования
4
Пусконаладочные работы, испытания
Противодымная вентиляция
Системы, обслуживающие паркинг)
5
Монтаж воздуховодов
6
Монтаж оборудования
7
Пусконаладочные работы, испытания
8
Монтаж воздуховодов
9
Монтаж оборудования
10
Пусконаладочные работы, испытания
Корпус 4
Разработал: Производитель работ
ООО "Проф-Климат"
Олик Д.Ю. _____________________
«____»_____________2025 г.
Декабрь
2025
15-22
23-30
Январь 2026
2-8
9-15
16-22 23-30
Февраль 2026
1-6
7-13
14-20 21-28
Март 2026
1-7
8-15
16-22 23-31
Апрель 2026
1-7
8-15
16-22 23-30
Май 2026
1-8
9-16
17-23 24-31
Июнь 2026
1-8
9-17
18-24 25-30
Июль 2026
1-8
9-17
18-25 26-31
Август 2026
1-8
9-17
18-25 26-31
Сентябрь 2026
1-8
9-17
18-25 26-31
Октябрь 2026
1-8
9-17
18-25 26-31
Ноябрь 2026
1-8
9-17
18-25 26-31
Декабрь 2026
1-8
9-17
18-25 26-31
Январь 2027
1-8
9-17
18-25 26-31
Февраль 2027
1-8
9-17
18-25 26-29
