Руководство по двухдиапазонной полуволновой антенне

Двухдиапазонная полуволновая антенна
Базовая полуволновая версия антенны Flower Pot может быть легко модифицирована
для работы в двух диапазонах для работы в диапазоне, который является
(приблизительно) третьей гармоникой основного резонанса.
Работа на третьей гармонике достигается с помощью рукавной техники, чтобы
сформировать четвертьволновые фазовые секции (на более высокой частоте) для
конечной подачи двух полуволн в фазе на третьей гармонике.
Такое расположение обеспечивает полезный коэффициент усиления (3 дБд) в верхней
полосе. Гильзовый метод поддерживает согласование импеданса для обеих полос, и
(вероятно, к счастью) в катушке дросселя имеется достаточный продольный импеданс,
чтобы обеспечить требуемую изоляцию на третьей гармонике.
Гильза наносится после того, как будет построена основная антенна.

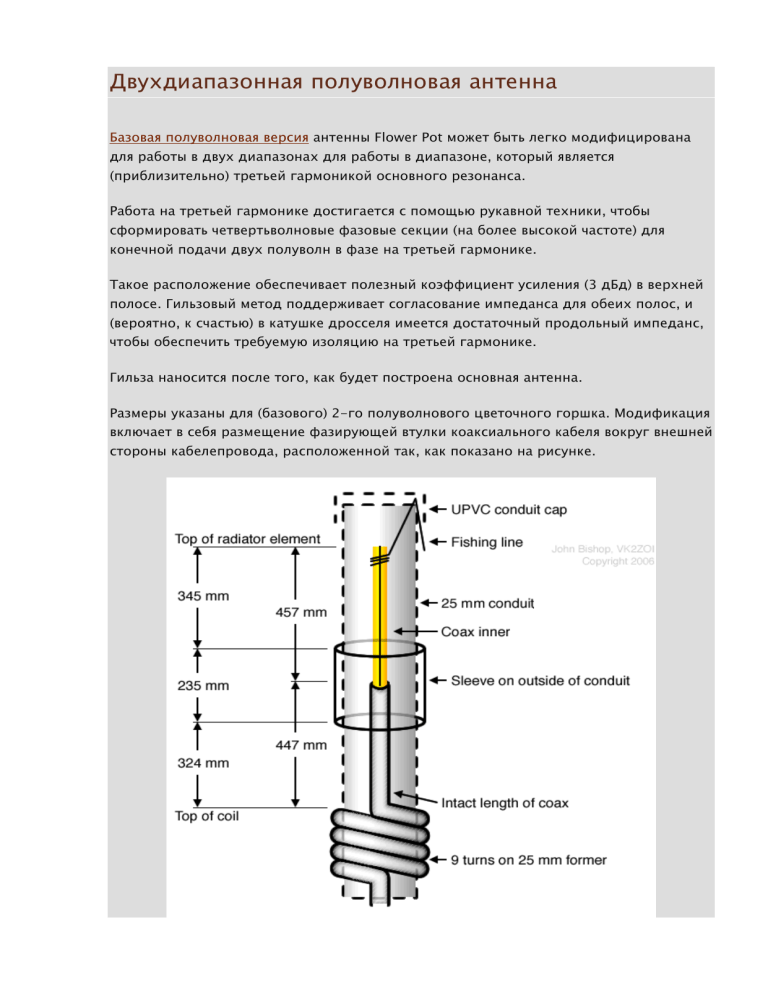

Размеры указаны для (базового) 2-го полуволнового цветочного горшка. Модификация
включает в себя размещение фазирующей втулки коаксиального кабеля вокруг внешней
стороны кабелепровода, расположенной так, как показано на рисунке.
Материалом рукава может быть алюминиевая (кухонная) фольга, медная фольга,
латунная прокладка, крыша/строительная фольга или утилизированная коаксиальная
оплетка.
Прежде чем закрепить втулку на месте, проверьте КСВН на 2 м Втулка должна вызывать
незначительное изменение или вообще не вызывать изменений на 2 м КСВН, хотя
может показаться, что это очень незначительно повышает резонансную частоту; При
установленной гильзе КСВН не должен превышать 1,15:1 в FM-части полосы.
Затем проверьте КСВН в диапазоне 70 см (430 – 450 МГц). Ожидаемые значения КСВН
будут менее 1,2:1 на краях полосы и менее 1,1:1 в центре полосы.
Если КСВН выходит за эти пределы, отрегулируйте положение втулки (+/- 5 мм макс.)
и, при необходимости, обрежьте длину втулки, чтобы уменьшить КСВН. При обрезке
длины втулки (размер B) отрегулируйте размеры A и C соответствующим образом,
чтобы центр рукава примыкал к точке подачи внутреннего диполя длиной 2 м. Тем не
менее, небольшая регулировка рукава должна быть необходима, если таковая имеется.
Если VSWR удовлетворит VSWR, зафиксируйте и защитите гильзу с помощью ПВХ-ленты
или термоусадочной ленты.
Другие версии находятся в стадии разработки и будут добавлены на этот веб-сайт,
когда они будут доступны.
НИЖЕ УЖЕ ПРАКТИЧЕСКОЕ ИСПОЛНЕНИЕ:
