Технология SPIRATECH для восстановления трубопроводов

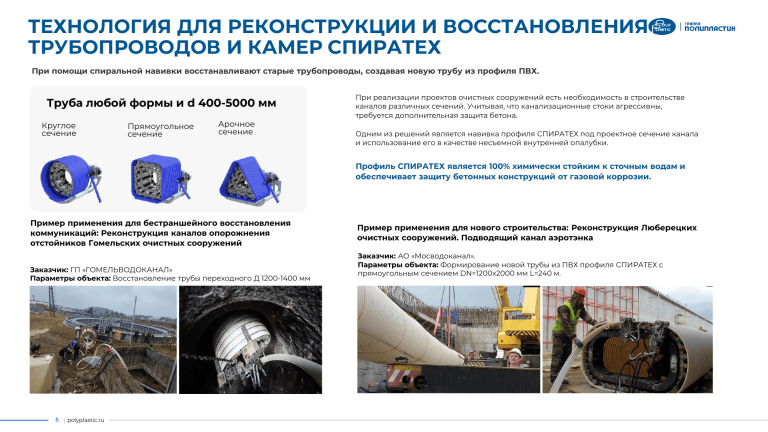

ТЕХНОЛОГИЯ ДЛЯ РЕКОНСТРУКЦИИ И ВОССТАНОВЛЕНИЯ
ТРУБОПРОВОДОВ И КАМЕР СПИРАТЕХ
При помощи спиральной навивки восстанавливают старые трубопроводы, создавая новую трубу из профиля ПВХ.
Труба любой формы и d 400-5000 мм
Круглое
сечение
Прямоугольное
сечение
Арочное
сечение
При реализации проектов очистных сооружений есть необходимость в строительстве
каналов различных сечений. Учитывая, что канализационные стоки агрессивны,
требуется дополнительная защита бетона.
Одним из решений является навивка профиля СПИРАТЕХ под проектное сечение канала
и использование его в качестве несъемной внутренней опалубки.
Профиль СПИРАТЕХ является 100% химически стойким к сточным водам и
обеспечивает защиту бетонных конструкций от газовой коррозии.
Пример применения для бестраншейного восстановления
коммуникаций: Реконструкция каналов опорожнения
отстойников Гомельских очистных сооружений
Заказчик: ГП «ГОМЕЛЬВОДОКАНАЛ»
Параметры объекта: Восстановление трубы переходного Д 1200-1400 мм
5 | polyplastic.ru
Пример применения для нового строительства: Реконструкция Люберецких
очистных сооружений. Подводящий канал аэротэнка
Заказчик: АО «Мосводоканал».
Параметры объекта: Формирование новой трубы из ПВХ профиля СПИРАТЕХ с
прямоугольным сечением DN=1200х2000 мм L=240 м.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Метод спиральной навивки профиля «СПИРАТЕХ»
Колодцы
6 | polyplastic.ru
Трубы для наружных
канализационных сетей
Промышленные резервуары (в
перспективе)
Восстановление
трубопроводов
УСТРОЙСТВО НАВИВОЧНОЙ МАШИНЫ
НАВИВОЧНАЯ МАШИНА
Внешний монтажный
ролик
Привод
Цепь привода
Гидролиния
Рама направляющая
Мобильность и простота оборудования
7 | polyplastic.ru
ЭТАП №1 ОБСЛЕДОВАНИЕ КОЛЛЕКТОРА
На этом этапе проводится обследование коллектора с целью изучения текущего
состояния. Проверяют заиленность, газовую коррозию, инфильтрацию грунта в
коллектор и т.д.
По результатам инспекции делается дефектная ведомость и формируется
техническое задание на проектирование.
8 | polyplastic.ru
ЭТАП №2 КОРРЕКТИРОВКА ПРОЕКТА
На этом этапе ведутся теоретические расчеты и определяются основные
параметры санируемого участка:
пропускная способность,
тип подходящей ленты,
профиль сечения,
количество заполнителя для межтрубного пространства и т.д.
9 | polyplastic.ru
ЭТАП №2 ОЧИСТКА КОЛЛЕКТОРА ОТ ИЛОВОГО ОСАДКА
На этом этапе производится очистка коллектора от иловых отложений
механическим способом с использованием гидравлических лебедок и скребкового
механизма
10 | polyplastic.ru
ЭТАП №4 ФОРМИРОВАНИЕ ТРУБЫ ИЗ ПРОФИЛЬНОЙ
ЛЕНТЫ СПИРАТЕХ
На этом этапе производится монтаж навивочной машины в камере и
формирование тела трубы из НПВХ профильной ленты СПИРАТЕХ
11 | polyplastic.ru
СХЕМА ПРОИЗВОДСТВА РАБОТ В ТРУБЕ
12 | polyplastic.ru
СХЕМА ПРОИЗВОДСТВА РАБОТ В ТРУБЕ –
СМОТРЕТЬ ВИДЕО
13 | polyplastic.ru
СХЕМА ПРОИЗВОДСТВА РАБОТ «ВПЕРЕД» ИЗ КОЛОДЦА
(КАМЕРЫ) - СМОТРЕТЬ ВИДЕО
14 | polyplastic.ru
ЭТАП №5 ЗАБУТОВКА МЕЖТРУБНОГО ПРОСТРАНСТВА
На этом этапе производится подача цементного раствора в межтрубное
пространство по средствам смонтированной системе бетоноводов. Забутовка
производится в несколько этапов, их количество зависит от диаметра санируемого
трубопровода.
15 | polyplastic.ru
ЭТАП №6 ТЕЛЕИНСПЕКЦИЯ УЧАСТКА КОЛЛЕКТОРА
СДАЧА ЗАКАЗЧИКУ
На этом этапе производится контроль трубы в проектном положение возможные
повреждения, а также сдача участков коллектора Заказчику
16 | polyplastic.ru
РЕАЛИЗОВАННЫЕ ПРОЕКТЫ
№
Город
1
СанктПетербург
2
Москва
АО «Мосводоканал»
Формирование новой трубы из ПВХ профиля СПИРАТЕХ прямоугольного
сечения DN=1200х2000 мм L=240 м
2020
3
Волгоград
Администрация Светлоярского
мeниципального района
Волгоградской области
Восстановление аварийного участка самотечного канализационного
коллектора Ду=600 мм L=250 м. Восстановлен6ие ж/б колодцев 7 шт. методом
спиральной навивки.
2021
4
5
6
7
Заказчик
Характеристика объекта, работы
Выполнение работ по реконструкции ТКК по наб.р.Мойки №2 (участок от Ш17
до МЗб/с24) Реконструкция тоннельного канализационного коллектора 1967 г.
ГУП «Водоканал Санкт-Петербурга»
Ду=1500 мм L=905,17 м. Глубина заложения лотка тоннеля от поверхности земли
17,67 - 18,98 м .
Кап. ремонт участка самотечного ж/б канализационного коллектора Ду=900мм
L=59 м
ООО «Красноярский жилищно
Восстановление самотечного канализационного коллектора
Красноярск
коммунальный комплекс»
Ду=1200 мм L=171 м методом спиральной навивки ПВХ профиля СПИРАТЕХ.
Восстановление самотечного канализационного коллектора
Тюмень
ООО "Тюменьводоканал
Ду=1500 мм L=1500 м методом спиральной навивки ПВХ профиля СПИРАТЕХ.
Нижний
Восстановление аварийного участка самотечного канализационного
АО "НИЖЕГОРОДСКИЙ ВОДОКАНАЛ"
Новгород
коллектора Ду=1000 мм L=95 м.
Уфа
ГУП РБ «Уфаводоканал»
8
Нижневарто
вск
9
Красноярск
10
Красноярск
11
Нижний
Новгород
АО "НИЖЕГОРОДСКИЙ ВОДОКАНАЛ"
12
Казань
МУП "Водоканал"
17 | polyplastic.ru
ООО "НИЖНЕВАРТОВСКИЕ
КОММУНАЛЬНЫЕ СИСТЕМЫ"
Восстановление самотечного канализационного коллектора
Ду=1600 мм L=156 м, Ду=1000 мм L=132 м, Ду=900 мм L=347 м, Ду=600 мм L=200 м
ООО «Красноярский жилищно
коммунальный комплекс»
ООО «Красноярский жилищно
коммунальный комплекс»
Восстановление самотечного канализационного коллектора
Ду1500 мм, L=200 м
Восстановление самотечного канализационного коллектора
Ду1500 мм, L=50 м
Восстановление самотечного канализационного коллектора
Ду2000 мм, L=454 м
Восстановление самотечного канализационного коллектора
Ду1200 мм, L=845 м
Период
2020
2021
2021
2022
2022
2022
2022
2022
2022-2023
2022-2023
РЕАЛИЗОВАННЫЕ ПРОЕКТЫ
№
Город
Заказчик
Характеристика объекта, работы
Период
13
Чебоксары
МУП"Коммунальные сети города
Новочебоксарска"
Восстановление самотечного канализационного коллектора
Ду800-900 мм, L=535 м
2023
14
Уфа
ГУП РБ «Уфаводоканал»
Восстановление тоннельного коллектора Ду 1840, L=1803 м
2023-2024
15
Уфа
ГУП РБ «Уфаводоканал»
Восстановление самотечного канализационного коллектора Ду 1000-1840,
L=2218 м
2023-2024
16
Уфа
ГКУ Республики Башкортостан
«Управление по Обеспечению
Деятельности ЖилищноКоммунального Комплекса
Республики Башкортостан»
Восстановление самотечного канализационного коллектора Ду 1000, L=216 м
2023-2024
17
Уфа
ГУП РБ «Уфаводоканал»
Восстановление самотечного канализационного коллектора Ду 1000, L=1454 м
2023-2024
18
Уфа
ГУП РБ «Уфаводоканал»
Восстановление самотечного канализационного коллектора Ду600-1000 мм,
L=2142м
2023-2024
19
Ижевск
Муниципальное казенное
учреждение г. Ижевска «Служба
Городского Строительства»
Восстановление самотечного канализационного коллектора Ду 750-2000 мм,
L=10 км
2023-2026
20
Челябинск
МУП «ПОВВ»
21
Москва
АО «Мосводоканал»
22
Москва
АО «Мосводоканал»
Восстановление самотечного канализационного коллектора Ду 1000, L=77 м
2024
23
Тюмень
ООО "Тюменьводоканал
Восстановление самотечного канализационного коллектора Ду 1900, L=177 м
2023-2024
24
Москва
АО «Мосводоканал»
Восстановление самотечного канализационного коллектора Ду 1500, L=65 м
2024
Восстановление самотечного канализационного коллектора Ду 500-1300 мм,
L=449 м
Восстановление самотечного канализационного коллектора Ду 1200 мм, L=51,5
м
Общая протяженность восстановленных сетей уже превышает 24 км
18 | polyplastic.ru
2024
2024
ЛОГИСТИКА
=
Труба Ø 1000
Количество труб в машине: 4 шт.
Длина одной трубы: 12 п.м.
Количество труб в машине: 48 п.м.;
Высота загрузки: 2,0м.
Количество рядов: 2 шт. (в рядах по 2 шт.)
Количество труб в машине
Ду1000мм: 48 п.м
19 | polyplastic.ru
=
Труба Ø 1000
Количество катушек в машине: 12 шт.
Количество профиля в катушке: 900 п.м.
Количество профиля в машине: 10800п.м.
Количество трубы Ду1000 – 275,2 п.м.;
Габариты катушки (ВхШ): 2,1х1,2м.
Количество труб в машине
Ду1000мм: 275,2 п.м
ВОССТАНОВЛЕНИЕ И ЗАЩИТА КАМЕР
Преимущества защиты профилем СПИРАТЕХ от газовой коррозии:
и легкий монтаж, не требует
01 Простой
спец. оборудования и навыков
срока службы бетонных
02 Продление
элементов до 50 лет
на обновлении защитного
03 Экономия
покрытия (у лакокрасочных покрытий срок
службы в 5-10 раз меньше) и нет остановок
аэротенков на время ремонта
20 | polyplastic.ru
СПИРАТЕХ химически нейтрален и
04 Профиль
невосприимчив к сточным водам
При монтаже и эксплуатации не выделяет токсичных
веществ
СПИРАТЕХ для защиты аэротенков и камер имеет
05 Профиль
эффективную ширину 192мм,
длину до 13,5 метров (ограничена транспортом),
глубину 28мм.
ПРЕИМУЩЕСТВА МЕТОДА СПИРАЛЬНОЙ НАВИВКИ
•
увеличение срока службы на 50 лет
•
высокая скорость монтажа;
•
экономия на логистике и хранении профиля;
•
100% бестраншейный метод (выполнение работ
осуществляется через существующие камеры и колодцы);
•
универсальность применения профиля(трубопроводы с
поворотами, разной формы);
•
работы могут выполнятся в потоке рабочей жидкости, без
остановки трубопровода;
•
сохранение или увеличение пропускной способности
трубопровода;
•
компактная строительная площадка;
•
высокая стойкость к агрессивным средам и к
абразивному износу;
•
повышение коррозионностойкости трубопровода;
•
возможность изготовления больших диаметров
трубопроводов до 5000мм;
•
мировой опыт применения метода - более 40 лет
21 | polyplastic.ru
РЕАЛИЗОВАННЫЕ ПРОЕКТЫ
Реконструкция тоннельного
канализационного коллектора по
набережной реки Мойки №2 (участок от
Ш17 до МЗб/с24) – Санкт-Петербург
Адрес: г. Санкт-Петербург, Набережная реки Мойки.
Заказчик: ГУП «Водоканал Санкт-Петербурга».
Параметры объекта: Реконструкция тоннельного
канализационного коллектора, 1967 г. постройки, Ду=1500 мм
L=905,17 м. Глубина заложения лотка тоннеля от поверхности
земли 17,67 -18,98 м. Реконструкция шахт и буровых скважин
поли-мерными анкерными листами в кол-ве 9 шт.:
1.Шахта №17 DN 3280 мм H =17,67 м;
2.Шахта №22 DN 3300 мм H =18,01 м;
3.Буровая скважина №18 DN 1200 мм H =7,82 м;
4.Буровая скважина №19 DN 1200 мм H =16,38 м;
5.Буровая скважина №21 DN 1200 мм H =17,21 м;
6.Буровая скважина №22 DN 1200 мм H =17,26 м;
7.Буровая скважина №23/2 DN 1200 мм H =18,35 м;
8.Буровая скважина №23/1 DN 1200 мм H =18,29 м;
9. Буровая скважина №24 DN 1200 мм H =18,6 м.
Год выполнения работ: 2020 г.
22 | polyplastic.ru
РЕАЛИЗОВАННЫЕ ПРОЕКТЫ
Реконструкция 1 и 2 блоков Люберецких
очистных сооружений. 2 этап:
строительство 1 блока очистных
сооружений. Этап 2.2. Реконструкция
сооружений механической очистки воды 1
блока очистных сооружений
Заказчик: АО «Мосводоканал».
Параметры объекта: Формирование новой трубы
из ПВХ профиля СПИРАТЕХ с прямоугольным
сечением DN=1200х2000 мм L=240 м.
Год выполнения работ: 2021 г.
23 | polyplastic.ru
РЕАЛИЗОВАННЫЕ ПРОЕКТЫ
Выполнение работ по реконструкции
участков К1-К3 канализационного
коллектора Ду1000 L = 75,5 п.м. по ул. 30
лет Победы – ул. Пермякова (г. Тюмень)
Заказчик: ООО «Росводоканал Тюмень»
Параметры объекта: Аварийное
восстановление изношенной части коллектора
в районе улиц Пермякова и 30 лет Победы в
Тюмени СПИРАТЕХ. Ду= 1000 мм, L=75,5.
Год выполнения работ: 2022 г.
24 | polyplastic.ru
РЕАЛИЗОВАННЫЕ ПРОЕКТЫ
Выполнение работ по реконструкции
канализационного коллектора в связи со
строительством объекта Ду1200 L = 51,5 п.м.
через ул. Б. Грузинскую
Заказчик: АО «Мосводоканал»
Параметры объекта: Пешеходный мост в
Московском зоопарке через ул. Б.
Грузинскую СПИРАТЕХ. Ду= 1200 мм, L=51,5.
Год выполнения работ: 2024 г.
25 | polyplastic.ru
БЛАГОДАРИМ
ЗА ВНИМАНИЕ!
