Технологическая карта земляных работ 2024

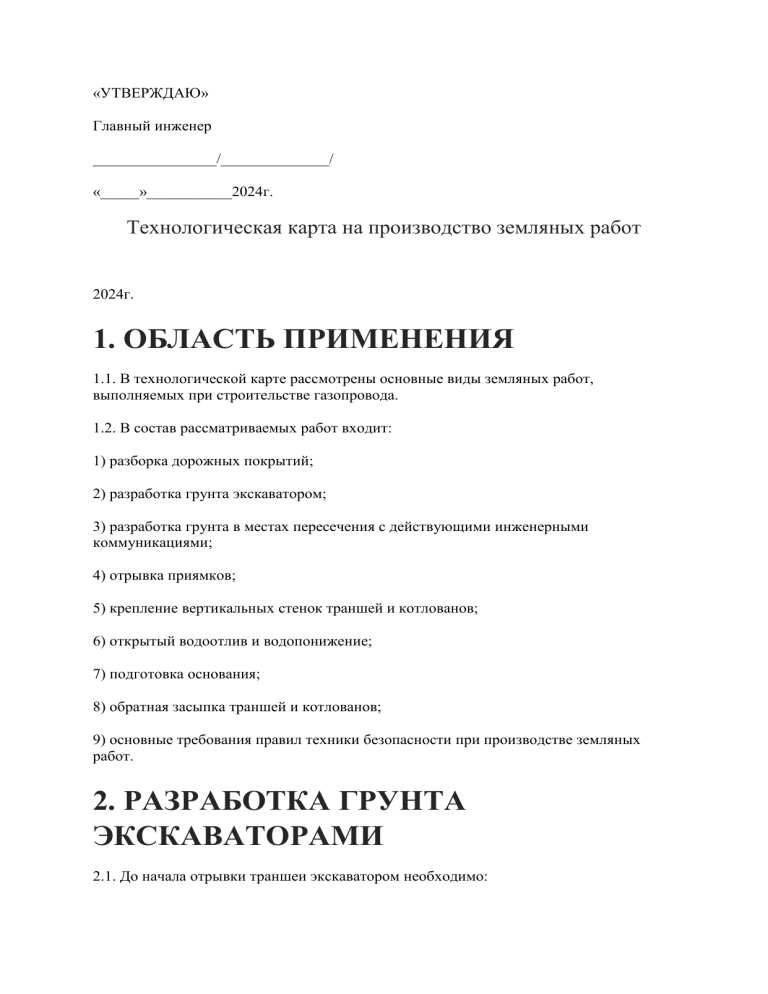

«УТВЕРЖДАЮ»
Главный инженер
________________/______________/
«_____»___________2024г.
Технологическая карта на производство земляных работ
2024г.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. В технологической карте рассмотрены основные виды земляных работ,
выполняемых при строительстве газопровода.
1.2. В состав рассматриваемых работ входит:
1) разборка дорожных покрытий;
2) разработка грунта экскаватором;
3) разработка грунта в местах пересечения с действующими инженерными
коммуникациями;
4) отрывка приямков;
5) крепление вертикальных стенок траншей и котлованов;
6) открытый водоотлив и водопонижение;
7) подготовка основания;
8) обратная засыпка траншей и котлованов;
9) основные требования правил техники безопасности при производстве земляных
работ.
2. РАЗРАБОТКА ГРУНТА
ЭКСКАВАТОРАМИ
2.1. До начала отрывки траншеи экскаватором необходимо:
1) обозначить на местности контуры траншеи, для чего по обеим ее сторонам через
каждые 10-15 м забиваются хорошо видимые колья;
2) закрепить колышками ось движения экскаватора через каждые 20 м.
2.2. Ширина траншей по верху " " в зависимости от способа отрывки определяется
следующим образом:
Рис.7. При отрывке траншей с вертикальными стенками
Рис.8. При отрывке траншей с откосами
Рис.9. При комбинированном способе отрывки траншеи
Таблица 7
Ширина по дну траншей, м, с вертикальными стенками и откосами круче 1:0,5 при
разработке грунта экскаватором цикличного действия с ковшом обратная лопата
Диаметр
условно
го
Материал труб, способ укладки труб, вид стыкового соединения
прохода
труб, мм
Железо
-
Стальные
Пластмассовые
с гладкими
концами
Укладк
Уклад
а
ка
плетям
отдель
и или
Укладк
Уклад
а
ка
плетям
отдель
и или
Пластмас
Чугунн
ые растсовые,
раструбн рубные
ые
Железо-
бетонн
ые с
бетонные
гладки
раструбн
ми
ые
концам
и на
муфтах
отдель- -
отдель- -
ными
звенья
ми
ными ными
трубам звенья
и
ми
ными
трубам
и
1
2
3
4
5
6
7
8
9
до 100
0,7
0,7
-
-
-
0,7
-
-
150
0,7
0,7
0,7
0,7
0,8
0,8
-
-
200
0,7
0,7
0,7
0,7
0,8
0,8
-
-
250
0,7
0,8
-
-
-
0,9
-
1,15
300
0,7
0,8
0,7
0,8
0,9
0,9
-
1,20
350
-
-
-
-
-
1,0
-
-
400
0,7
0,9
0,7
0,9
1,0
1,0
-
1,30
500
0,8
1,3
0,8
1,3
1,5
1,5
1,6
-
600
0,9
1,4
0,9
1,4
1,6
1,6
1,7
-
700
1,0
1,5
1,0
1,5
1,7
1,7
-
2,1
800
1,2
1,6
1,2
1,6
1,8
1,8
1,9
-
900
1,4
1,7
1,35
1,7
1,9
1,9
-
-
1000
1,5
1,8
1,5
1,8
2,0
2,0
2,2
-
1200
1,8
2,0
-
-
-
-
2,4
-
1400
2,1
2,2
-
-
-
-
-
-
2000
-
-
-
-
-
-
3,7
-
2.3. Необходимость крепления вертикальных стенок траншей и котлованов или
разработка грунта с устройством откосов обосновывается ПОС и уточняется ППР в
зависимости от глубины выемки, вида и состояния грунта, величины и характера
временных нагрузок на бровке, величины притока грунтовых вод.
2.4. Отрывка траншей и котлованов с вертикальными незакрепленными стенками в
нескальных и незамерзших грунтах выше уровня грунтовых вод и при отсутствии
вблизи подземных сооружений допускается на глубину не более:
1,0 м - в насыпных, песчаных и крупнообломочных грунтах;
1,25 м - в супесях;
1,5 м - в суглинках и глинах;
2,0 м - в особо плотных грунтах.
2.5. Максимальную глубину выемок с вертикальными незакрепленными стенками в
мерзлых грунтах, кроме сыпучемерзлых, при среднесуточной температуре воздуха
ниже -2 °С допускается увеличивать по сравнению с указанной в п.4.4 на величину
глубины промерзания грунта, но не более чем до 2 м.
2.6. Различные способы крепления стенок траншей приведены в п.5 настоящей
технологической карты. Толщина элементов (досок или шпунтов) крепления " "
определяется расчетом в каждом конкретном случае, ориентировочно можно
принимать:



для деревянных дощатых креплений - 0,05 м;
для деревянных шпунтовых креплений - 0,08-0,1 м;
для металлического шпунта:
ШПI - 0,11 м;
ШКI - 0,08 м;
ЛIУ и ЛУ - 0,4 м.
2.7. Минимальная ширина траншеи по дну должна приниматься наибольшей из числа
величин, удовлетворяющих следующим требованиям:
1) под трубопроводы, кроме магистральных, с откосами 1:0,5 м и круче - по табл.7 ;
2) под трубопроводы, кроме магистральных с откосами положе 1:0,5 - не менее
наружного диаметра трубы с добавлением:
0,5 м - при укладке отдельными трубами;
0,3 м - при укладке плетями;
3) под трубопроводы на участках кривых вставок - не менее двукратной ширины
траншеи на прямолинейных участках;
4) при устройстве искусственных оснований под трубопроводы, кроме грунтовых
подсыпок - не менее ширины основания с добавлением 0,2 м с каждой стороны;
5) на участках трубопровода, пригружаемого железобетонными пригрузами или
анкерными устройствами не менее 2,2 , а пригружаемого с помощью нетканых
синтетических материалов не менее 1,5 , где - наружный диаметр труб;
6) разрабатываемых одноковшовыми экскаваторами - не менее ширины режущей
кромки ковша (см. табл.4 ) с добавлением:
0,15 м - в песках и супесях;
0,1 м - в глинистых грунтах;
0,4 м - в разрыхленных скальных и мерзлых грунтах.
4.8. В котлованах, предназначенных для монтажа колодцев и камер, расстояние между
поверхностью откоса и боковой поверхностью возводимого сооружения должно быть в
свету не менее 0,6 м.
4.9. Наибольшую крутизну откосов траншей и котлованов, устраиваемых без
крепления в грунтах, находящихся выше уровня подземных вод (с учетом капилярного
поднятия воды по п.4.10), в том числе в грунтах, осушенных с помощью
искусственного водопонижения, следует принимать в соответствии с таблицей 8.
Таблица 8
Виды
грунтов
Крутизна откоса (отношение его высоты к заложению) при глубине
выемки, м, не более
1,5
3
5
Насыпные
неуплотненн 1:0,67
ые
1:1
1:1,25
Песчаные и
гравийные
1:0,5
1:1
1:1
Супесь
1:0,25
1:0,67
1:0,85
Суглинок
1:0
1:0,5
1:0,75
Глина
1:0
1:0,25
1:0,5
Лессы и
1:0
лессовидные
1:0,5
1:0,5
Примечание. При напластовывании различных видов грунтов крутизну откосов для
всех пластов надлежит назначать по наиболее слабому виду грунта.
2.10. При наличии в период производства работ подземных вод в пределах выемок или
вблизи их дна мокрыми следует считать не только грунты, расположенные ниже
уровня грунтовых вод, но и грунты, расположенные выше этого уровня на величину
капилярного поднятия, которую следует принимать:
0,3 м - для крупных, средней крупности и мелких песков;
0,5 м - для пылеватых песков и супесей;
1,0 м - для суглинков и глин.
2.11. При глубине выемки более 5 м в однородных грунтах крутизну откосов
допускается принимать по графикам Приложения 3 СНиП 3.02.01-87 "Земляные
сооружения, основания и фундаменты" , но не круче указанных в таблице 8 для
глубины выемки 5 м и во всех грунтах (включая скальные) не более 80°.
2.12. Крутизну откосов траншей, разрабатываемых на болотах, следует принимать в
соответствии с таблицей 9 в зависимости от характеристики болот, согласно
следующей классификации:
I тип – болота, преимущественно заполненные торфом устойчивой консистенции, то
есть сжимающимся, а не выдавливающимся под воздействием внешней нагрузки;
II тип – болота, преимущественно заполненные торфом неустойчивой консистенции,
то есть выдавливающимся под воздействием внешней нагрузки;
III тип – болота, заполненные болотным илом и водой.
Таблица 9
Торф
Крутизна откосов траншей, разрабатываемых на болотах
типа:
I
II
III
Слабо разложившийся
1:0,75
1:1
-
Хорошо
разложившийся
1:1
1:1,25
по проекту
4.13. Разработку траншей (котлованов), следует производить одноковшовыми
экскаваторами-обратная лопата; для разработки широких траншей и котлованов,
особенно в водонасыщенных грунтах, рекомендуется применять экскаватор-драглайн.
Разработку траншей на болотах следует выполнять одноковшовыми экскаваторамиобратная лопата или драглайн на уширенных гусеницах или на обычных гусеницах со
сланей.
Выбор землеройной техники производится в ППР. Основные технические
характеристики одноковшовых экскаваторов представлены в Приложении .
2.14. Разработка траншей должна выполняться отдельными захватками в сроки,
увязанные с общим потоком работ по укладке трубопроводов.
2.15. Площадка для установки экскаватора должна быть горизонтальной или иметь
уклон в сторону выгрузки не более 5%.
2.16. Наибольшая производительность при разработке траншей экскаватором
достигается при его движении по оси траншеи и укладке грунта в отвал с одной
стороны траншеи, оставляя другую сторону свободной для подвозки материалов и
производства монтажных работ (см. рис.10).
Рис.10. Схема разработки грунта экскаватором-обратная лопата с выгрузкой в отвал
2.17. Отвал грунта должен располагаться на расстоянии не ближе 0,5 м от бровки
траншеи.
Таблица 10
Значения коэффициента
Вид грунта
Растительные грунты
1,2-1,3
Песок с примесью щебня и гравия
1,14-1,28
Песок без примесей
1,08-1,17
Суглинки, глины
1,26-1,32
Супесь
1,20
2.19. Ширина отвала грунта по низу " " при угле естественного откоса разрыхленного
грунта 45° равна удвоенной величине допустимой высоты отвала:
2.20. При разработке широких траншей с односторонним отвалом, когда расстояние от
оси траншеи до оси предполагаемого отвала грунта больше радиуса выгрузки
экскаватора, рекомендуется:
1) ось движения экскаватора сместить от оси траншеи в сторону отвала грунта;
2) при больших объемах работ разработку грунта вести способом в две или три
проходки (см. рис.11), при котором отвал грунта после первой проходки экскаватора
перемещается бульдозером за пределы отвала от второй проходки.
Рис.11. Схема разработки широких траншей с односторонним отвалом способом "в две
проходки"
2.21. Запрещается заваливать грунтом (а также мусором, снегом) ковера, крышки
камер, колодцев. В случае необходимости временного складирования грунта в местах
расположения колодцев, геодезических знаков, коверов, последние должны быть
ограждены с обеспечением к ним подъезда.
2.22. При отрывке траншей и котлованов в стесненных городских условиях лишний
грунт, вытесняемый прокладываемыми подземными сооружениями, а также грунт,
непригодный для обратной засыпки следует вывозить одновременно с отрывкой
траншей (котлованов).
Объем лишнего (вытесненного) грунта определяется как сумма объемов всех
прокладываемых подземных сооружений (труб, колодцев, камер), подлежащих
засыпке (см. табл.11 и табл.12).
Таблица 11
Объем грунта, м , вытесняемого 100 пог. м уложенного трубопровода
Диаметр условного
прохода труб, мм
Материал труб
Стальные Пластмассовые Чугунные Железобетонные
на
муфтах
раструбные
1
2
3
4
5
6
100
1,0
-
1,2
-
-
150
2,0
2,0
2,4
-
-
200
3,8
4,0
4,0
-
-
250
5,8
-
6,0
9,4
-
300
8,3
7,8
8,4
14,3
-
350
-
-
14,4
-
-
400
14,2
12,6
14,6
21,8
-
500
22,0
19,6
22,3
-
33,3
600
31,2
31,2
31,8
-
44,3
700
40,7
39,6
42,9
61,0
-
800
52,8
50,2
55,8
-
68,0
900
66,4
63,6
70,2
-
-
1000
81,7
76,5
86,7
-
103,9
1200
116,6
-
-
-
147,4
1400
158,3
-
-
-
-
2000
-
-
-
-
422,6
Таблица 12
Объем грунта, м3 , вытесняемого ж.-б. колодцами и камерами (на 1 м высоты
сооружения)
Колодцы круглые по ГОСТ 8020-80*,
диаметром, м
Камеры прямоугольные размером в
плане, м
1,0
1,5
1,8х1,8
2,6х2,6
3,0х3,0
1,1
2,2
4,4
8,2
10,6
2.23. Погрузка грунта на автотранспорт должна производиться со стороны заднего или
бокового борта (см. рис.12).
Рис.12. Схема разработки грунта с погрузкой в автотранспорт
2.24. Отрывка траншей должна осуществляться от наиболее заглубленного ее участка
вверх по уклону.
2.25. Разработка грунта экскаваторами при пересечении с действующими
инженерными коммуникациями должна производиться в соответствии с п.5 настоящей
технологической карты.
2.26. Не разрешается без согласования с Управлением садово-паркового хозяйства
производить разработку грунта и осуществлять временное складирование на
расстоянии менее 2,5 м до ствола деревьев и менее 1,5 м до кустарников. Отдельно
стоящие деревья в зоне работ необходимо ограждать деревянными щитами (досками)
(см. п.4.11, ТК-1 ). Разработку грунта в зоне корневой системы деревьев следует
производить вручную.
2.27. Выемки (траншеи, котлованы) в грунтах следует отрывать, как правило, до
проектной отметки с сохранением природного сложения грунтов в основании.
2.28. Допускается разработка выемок в два этапа: черновая с недобором, не
превышающим указанного в таблице 13, и окончательная.
Таблица 13
Предельные отклонения отметок дна выемок при черновой разработке грунта
экскаваторами
Вид землеройной техники
Предельные
отклонения,
см
1. Экскаваторы
одноковшовые, оснащенные
ковшами с зубьями:
Контроль
Измерительный; точки измерений
устанавливаются случайным образом;
число измерений на принимаемый
участок должно быть не менее:
а) с механическим приводом и
рабочим оборудованием вида:
- драглайн
+25
20
- обратная лопата
+15
10
б) с гидравлическим приводом +10
10
2. Экскаваторы
одноковшовые, оснащенные
планировочным ковшом или
зачистным оборудованием
5
+5
2.29. Отклонения отметок дна выемок при окончательной разработке или после
доработки недоборов и восполнения переборов должны быть в пределах ±5 см.
2.30. Восполнение переборов в местах удаления крупных камней, старых фундаментов,
прослоек торфа и т.п. должно быть выполнено местным грунтом с уплотнением до
плотности грунта естественного сложения основания или малосжимаемым грунтом
(песком).
2.31. Восполнение переборов в выемках в скальных грунтах допускается выполнять
местным скальным грунтом, не содержащим на поверхности кусков размером свыше 5
см.
2.32. Способ восстановления оснований, нарушенных в результате промерзания,
затопления, а также переборов глубиной более 50 см, должен быть согласован с
проектной организацией.
2.33. Разработка грунта экскаваторами в зимних условиях должна производиться с
соблюдением следующих требований:
1) для разработки грунта рекомендуется использовать экскаваторы емкостью ковша не
менее 1,0 м ;
2) работа экскаватора в забоях должна производиться непрерывно. В случае
вынужденных перерывов в работе вследствие метеорологических условий (метели,
сильные морозы) или выходы из строя экскаватора, необходимо тщательно утеплять
забой снегом во избежание промерзаний грунта;
3) грунт оснований выемок должен предохраняться от промерзания путем недобора
или укрытия утеплителями. Зачистку дна следует производить непосредственно перед
укладкой трубопровода.
3. РАЗРАБОТКА ГРУНТА В МЕСТАХ
ПЕРЕСЕЧЕНИЯ С ДЕЙСТВУЮЩИМИ
ИНЖЕНЕРНЫМИ
КОММУНИКАЦИЯМИ
3.1. Разработка грунта в траншеях и котлованах в случае пересечения ими всех видов
подземных коммуникаций допускается лишь при наличии письменного разрешения
эксплуатирующих организаций, под непосредственным руководством прораба, а в
охранной зоне кабелей, находящихся под напряжением, или действующего
газопровода, кроме того, под наблюдением работников электро- и газового хозяйства.
Во избежание повреждений устанавливаются следующие охранные зоны:
Наименование сооружений
Расстояние от
сооружения, м
Высоковольтные линии электропередач
10
напряжением до 20 кВ включит.
"-" 35 -"-
15
"-" 110 -"-
20
"-" 220 -"-
25
"-" 330 -"-
30
Подземные электрокабели напряжением до 100 кВ
1
100 и выше
5
Подстанция, киоски и другие электротехнические
сооружения
7 по периметру
Подземные, кабельные и воздушные линии связи и
2
радиофикации
Газопроводы низкого давления
2
Газопроводы среднего и высокого давления до 6 кг/см
давления
5
Газопроводы высокого до 12 кг/см давления
10
Водопроводные и канализационные сети и сетевые
сооружения
5
Теплопроводы и сооружения на них
5
3.2. Разработка грунта землеройными механизмами при пересечении траншей с
действующими коммуникациями, не защищенными от механических повреждений,
разрешается на следующих минимальных расстояниях:
1) для стальных, керамических, чугунных и асбестоцементных трубопроводов, каналов
и коллекторов, при использовании гидравлических экскаваторов - 0,5 м от боковой
поверхности и 0,5 м над верхом коммуникаций с предварительным их обнаружением
шурфовкой (см. п.11, ТК-1 ), с точностью до 0,25 м;
2) для прочих подземных коммуникаций и средств механизации, а также для валунных
и глыбовых грунтов независимо от вида коммуникаций и средств механизации - 2 м от
боковой поверхности и 1 м над верхом коммуникаций с предварительным их
обнаружением с точностью до 1 м;
3) на болотах и в грунтах текучепластичной консистенции механизированная
разработка грунта над коммуникациями не разрешается.
Грунт, оставшийся после механизированной разработки, должен разрабатываться
вручную без применения ударных инструментов.
5.3. В случае обнаружения не указанных в проекте коммуникаций, подземных
сооружений или обозначающих их знаков земляные работы должны быть
приостановлены, на место работы вызваны представители заказчика и организаций,
эксплуатирующих обнаруженные коммуникации и принять меры по предохранению
этих коммуникаций от повреждения. При невозможности установления
эксплуатирующих организаций следует вызвать представителей местного совета
народных депутатов.
3.4. В целях обеспечения сохранности вскрытых действующих подземных
коммуникаций рекомендуется применять приведенные ниже типовые решения на
устройство узлов пересечек;
1) при пересечении со стальными трубопроводами любого диаметра, при ширине
траншеи на уровне пересекаемого трубопровода до 3,0 м - без устройства подвески;
2) при пресечении с электрокабелями и кабелями связи;
3) при пересечении с теплосетью диаметром до 400 мм канальной прокладки при
ширине траншеи на уровне пересекаемых коммуникаций до 3,0 м.
Схема подвески применима в тех случаях, когда уровень грунтовых вод расположен
ниже опорных балок.
4) при пересечении с сетями водопровода и канализации из чугунных или
железобетонных труб диаметром до 600 мм при ширине траншеи по верху до 6,0 м.
5) При пересечении с сетями водопровода или канализации из чугунных или
железобетонных труб диаметром более 600 мм при ширине траншеи по верху до 6,0 м;
Футеровка из реек изготавливается либо длиной 30-40 см под каждую подвеску либо
длиной 2,5 м под все подвески. Несущие швеллеры должны устанавливаться концами
на спланированную поверхность и на врезанные в грунт брусья.
6) При пересечении с сетями водопровода или канализации из чугунных или
железобетонных труб любого диаметра при ширине траншеи по верху более 6,0 м.
3.5. Отрывку траншей ниже подошвы действующих коммуникаций разрешается
проводить только после проверки прочности конструкции подвески.
3.6. При отрицательной температуре наружного воздуха вскрытые водоводы,
водопроводы, конденсатопроводы следует утеплять:
1) выше уровня грунтовых вод стекловатой (шлаковатой) с устройством
асбоцементной корки толщиной 2 см;
2) в зоне действия грунтовых вод - пенобетоном с устройством асбоцементной корки и
усиленной гидроизоляции.
3.7. При повреждении какого-либо подземного сооружения или геодезического знака
во время производства работ, а также при обнаружении старых повреждений,
производитель работ обязан сообщить об этом владельцу сооружения и в
производственное управление инженерно-технических работ ГлавУАиГ.
3.8. Производство работ в непосредственной близости от места повреждения до
прибытия представителей эксплуатирующих эти сооружения организаций должно
быть приостановлено. Каждый случай повреждения строителями существующих
сооружений оформляется актом с указанием характера и причины повреждения,
конкретного виновника, мер и срока восстановления повреждения.
3.9. Засыпка траншей на пересечениях с действующими коммуникациями
производится под наблюдением их владельца.
Производитель работ должен не менее чем за сутки сообщить Заказчику и владельцам
пересекаемых и проходящих параллельно инженерных коммуникаций о времени
начала засыпки траншеи.
3.10. В местах пересечения с большим количеством близкорасположенных подземных
коммуникаций, когда разработка грунта вручную требует значительных трудозатрат
(средняя выработка на 1 рабочего в день на ручных земляных работах составляет 2 м )
и следовательно привлечения большого числа рабочих, рекомендуется бестраншейная
прокладка трубопроводов методом продавливания.
Проектное решение бестраншейного способа производства работ методом
продавливания стальных футляров принимается по альбому типовых проектных
решений 901-09-9 Мосгипротранса.
4. ОТРЫВКА ПРИЯМКОВ
4.1. До начала работ по отрывке приямков должны быть выполнены следующие
работы:
1) отрыта траншея;
2) обеспечен водоотлив из траншеи (при необходимости);
3) обеспечена устойчивость стенок траншеи.
4.2. Приямки отрываются в готовой траншее звеном землекопов непосредственно
перед укладкой труб. Разработанный грунт укладывается у бортов по дну траншеи и
используется для последующей подбивки грунтом уложенного трубопровода.
4.3. Размеры приямков для заделки стыков трубопроводов должны быть не менее
указанных в таблице 14.
Таблица 14
Трубы
Стыковое
соединение
Уплотнитель
Условный
проход
Размеры приямков, м
трубопровода,
мм
длина ширина глубина
Стальные
Сварные
-
Для всех
диаметров
1,0
1,2
0,7
Чугунные
Расирубные
Резиновая
манжета
До 300 включ. 0,5
0,2
0,1
Пеньковая
прядь
До 300 включ. 0,55
0,5
0,3
Св. 300
1,0
0,7
0,4
До 300 вкл.
0,5
0,5
0,2
Св. 300
1,0
0,7
0,3
До 600 вкл.
0,5
0,5
0,2
от 600 до 3500 1,0
0,5
0,3
Для всех
диаметров
0,5
0,2
Герметики
Резиновое
Железобетонные Раструбные, кольцо
и бетонные
муфтовые
круглого
сечения
Пластмассовые
Все виды
стыковых
соединений
0,6
Примечание: - наружный диаметр трубопровода в стыке.
4.4. При разработке грунта гидравлическим экскаватором приямки отрываются по мере
отрывки траншей через промежутки, кратные длине труб.
Рис.13. Конструктивные схемы приямков для различных типов стыковых соединений.
I. Приямок для сварки стальных труб
II. Приямок для монтажа раструбного стыкового соединения
III. Приямок для монтажа муфтового стыкового соединения
5. КРЕПЛЕНИЕ ВЕРТИКАЛЬНЫХ
СТЕНОК ТРАНШЕЙ И КОТЛОВАНОВ
5.1. Необходимость крепления вертикальных стенок траншей и котлованов
определяется ПОС и уточняется ППР в зависимости от конкретных условий
строительства, глубины выемки, вида и состояния грунта, наличия грунтовых вод,
характера временных нагрузок на бровке.
5.2. Расчет элементов крепления (толщина досок или шпунта, стоек, распор, а также
расстояние между стойками и распорами) должен производиться на основании
результатов инженерно-геологических изысканий для строительства.
5.3. Наиболее часто в практике строительства подземных коммуникаций встречаются
следующие виды грунтов:
1) насыпные - к ним относятся грунты, пролежавшие в отвалах менее 6 месяцев и не
подвергавшиеся искусственному уплотнению (проездом, укаткой);
2) песчаные - сыпучие в сухом состоянии, не обладающие свойством пластичности;
3) глинистые - супесь, суглинок, глина.
8.4. Песчаные грунты по степени влажности подразделяются на:
- маловлажные - степень влажности от 0 до 0,5 вкл.,
- влажные " " от 0,5 до 0,8 вкл.,
- насыщенные водой " " от 0,8 до 1,0 вкл.
8.5. Глинистые грунты в зависимости от влажности могут иметь различную
консистенцию (см. табл.15).
Таблица 15
Наименование глинистых грунтов
Показатель консистенции
Супеси:
твердые
до 0
пластичные
от 0 до 1 вкл.
текучие
более 1
Суглинки и глины:
твердые
до 0
полутвердые
от 0 до 0,25 вкл.
тугопластичные
от 0,25 до 0,5 вкл.
мягкопластичные
от 0,5 до 0,75 вкл.
текучепластичные
от 0,75 до 1 вкл.
текучие
более 1
5.6. Выбор конструкции деревянного крепления стенок траншей глубиной до 5 м
производится с учетом требований таблицы 16.
Таблица 16
Деревянные крепления стенок траншей
Грунты
Конструкция крепления при глубине траншей,
м
до 3
3-5
Глинистые, естественной
влажности
Щитовое с прозорами
через одну доску
Сплошное дощатое
Сыпучие (песчаные) и глинистые
повышенной влажности
Сплошное щитовое или
дощатое
Сплошное дощатое
или шпунтовое
Всех видов при сильном притоке
грунтовых вод
Шпунтовое
5.7. Сборно-разборные деревянные крепления из инвентарных элементов
5.7.1. Сборно-разборное крепление из инвентарных элементов рекомендуется
устанавливать в траншеях глубиной до 3,0 м, способных непродолжительное время
после отрывки сохранять вертикальность стенок.
5.7.2. Конструкции инвентарных щитов, применяемых для крепления стенок траншей:
1. Щит конструкции ЦНИИОМТП с просветами.
2. Щит конструкции ЦНИИОМТП сплошной.
1 - доски; 2 - связи; 3 - обкладки; 4, 5, 6 - болты
5.7.3. Сборно-разборное горизонтальное крепление из инвентарных щитов с
просветами. Применяются при укладке трубопроводов из короткомерных труб и в
местах стыковки длиномерных труб.
Устанавливается в траншеях глубиной до 3,0 м, разрабатываемых в глинистых грунтах
(глины, суглинки, супесь) естественной влажности.
5.7.4. Сборно-разборное горизонтальное крепление из сплошных инвентарных щитов.
Применяется при укладке трубопроводов из короткомерных труб и в местах стыковки
длиномерных труб.
Устанавливается в траншеях глубиной до 3,0 м, разрабатываемых в песчаных грунтах
естественной влажности, а также глинистых грунтах повышенной влажности (с
показателем) консистенции до 0,75.
5.7.5. Установка горизонтального крепления из инвентарных щитов производится
сразу же после отрывки траншеи экскаватором. Щиты опускают в траншею краном
или вручную, закладывая их вплотную к стенкам за вертикальные стойки, забитые на
30 см в грунт и раскрепленные в верхней части распоркой. Под защитой
установленного крепления рабочие спускаются вниз и устанавливают дополнительные
распоры.
5.7.6. При ширине траншей от 1,7 до 3,0 м для раскрепления стоек рекомендуется
использовать инвентарные металлические распорки (черт.13-2081-671.00.000СБ треста
ЛОИС).
Инвентарная металлическая распорка
5.7.7. Если траншеи отрываются вручную, щиты устанавливаются по мере разработки
грунта, после каждого углубления траншеи на 0,5 м.
58.8. Неинвентарное дощатое распорное крепление
5.8.1. Устройство неинвентарных дощатых креплений в траншеях глубиной до 3 м
должно отвечать следующим требованиям:
1) для глинистых грунтов (глина, суглинок, супесь) естественной влажности следует
использовать доски, толщиной не менее 4 см; а для глинистых грунтов повышенной
влажности и песчаных грунтов - доски толщиной не менее 5 см;
2) вертикальные стойки креплений устанавливать на расстояниях не более 1,5 м одна
от другой (если иное расстояние не обосновано расчетом);
3) распорки крепления устанавливать на расстояниях по вертикали не более 1 м одна
от другой (если иное расстояние не обосновано расчетом);
4) при установке креплений верхние доски должны выступать над бровкой выемки не
менее чем на 15 см.
5.8.2. Подбор элементов дощатого крепления траншей и котлованов глубиной более 3
м обосновывают расчетом.
5.8.3. Определение параметров деревянного крепления стенок траншей и котлованов в
несвязных грунтах при наличии равномерно распределенной нагрузки на берме:
1. Определение равнодействующей сил давления на крепление от грунта и нагрузки на
берме
2. Расчет досок горизонтальной зашивки.
Производится методом подбора по формуле
Таблица 17
Приведенная равномерно распределенная на берме нагрузка, , кг/м
Масса монтажного
механизма на бровке, т
20
Глубина
выемки, м
Приведенная нагрузка , кг/м, при угле
внутреннего трения грунта
25°
30°
3,0
966
1060
3,5
828
899
4,0
725
787
4,5
643
699
25
30
40
50
5,0
579
630
3,0
2098
2314
3,5
1798
1982
4,0
1574
1735
4,5
1398
1542
5,0
1258
1388
3,0
1482
1643
3,5
1270
1407
4,0
1112
1233
4,5
987
1095
5,0
889
986
3,0
1608
1780
3,5
1378
1525
4,0
1206
1335
4,5
1071
1186
5,0
964
1068
3,0
1990
2190
3,5
1700
1870
4,0
1490
1640
4,5
1320
1460
5,0
1190
1310
5.8.4. По способу расположения досок крепление может быть:
1) вертикальное, когда доски устанавливают вертикально между горизонтальными
прогонами, укрепленными на маячных вертикальных досках (стойках), раскрепляемых
распорами;
2) горизонтальное, когда доски закладываются в горизонтальном положении за
вертикальные стойки, заглубленные на 30 см в грунт и раскрепленные распорами.
5.8.5. Вертикальное дощатое крепление с просветами через одну доску.
Устраивается в траншеях глубиной до 3,0 м, разрабатываемых в глинистых грунтах
(глина, суглинок, супесь) естественной влажности.
5.8.6. Сплошное вертикальное дощатое крепление.
Устраивается в траншеях глубиной до 5,0 м, разрабатываемых в песчаных грунтах
естественной влажности, а также глинистых грунтах повышенной влажности (с
показателем консистенции до 0,75).
5.8.7. Сплошное горизонтальное дощатое крепление
Устраивается в траншеях глубиной до 3,0 м, разрабатываемых в глинистых и песчаных
грунтах естественной влажности, а также в глинистых грунтах повышенной влажности
(с показателем консистенции до 0,75).
5.8.8. Разборка деревянных распорных креплений производится по мере засыпки
траншеи в направлении снизу вверх.
5.8.9. При разборке горизонтальных дощатых креплений с деревянными стойками в
неустойчивых грунтах по мере засыпки траншей для удаления крепежной доски
разрешается спиливание стоек.
5.9. Консольное крепление
5.9.1. Консольные крепления целесообразно применять в глинистых грунтах
естественной влажности при глубине траншей (котлованов) до 5 метров.
Рис.14. Консольное крепление стенок траншей
I вариант забирки
II вариант забирки
5.9.2. Забивку стоек следует производить после разбивочных работ, либо ударным
способом с помощью копровой установки, либо вибропогружателем с помощью
стрелового крана или крана экскаватора, либо вибровдавливающим агрегатом (при
длине стоек до 6,5 м).
5.9.3. В процессе погружения стоек особое внимание следует уделять правильному
положению их с целью сохранения вертикальности. Отклонение верха крепления от
проектного положения в плане не должно превышать 150 мм.
5.9.4. По окончании забивки (погружения) стоек на участке (захватке) приступают к
разработке грунта экскаватором (см. рис.15). По мере разработки грунта за стойки
заводят доски забирки.
Рис.15 Отрывка траншеи экскаватором при установке консольного крепления
5.10. Деревянное шпунтовое крепление
5.10.1. Применяется для крепления стенок траншей и котлованов глубиной до 5,0 м,
разрабатываемых в песчаных грунтах, насыщенных водой, а также глинистых грунтах
пластичной, текучепластичной или текучей консистенции (с показателем
консистенции более 0,75) при отсутствии в грунтах крупных камней, валунов,
галечниковых включений.
5.10.2. Деревянные шпунтовые крепления могут устраиваться свободно стоящими (при
глубине траншей до 3,0 м) или с установкой одного или нескольких горизонтальных
прогонов с распорками (см. рис.16).
Рис.16. Деревянное шпунтовое крепление с распорками
8.10.3. Деревянный шпунт поставляется длиной 6,0-6,5 м и в зависимости от толщины
может иметь следующий профиль:
5.10.4. До начала работ по погружению шпунта должны быть выполнены следующие
работы:
1) спланирована поверхность грунта на участке погружения;
2) разбиты и закреплены на местности оси шпунтового ограждения;
3) проверена правильность формы шпунта (прямолинейность, заостренность концов),
шпунтины собраны в пакеты из 2-5 свай, плотно сплоченных скобами через 1-1,5 м;
4) произведена установка направляющих устройств, обеспечивающих правильное
погружение шпунтин, для чего с поверхности грунта вдоль шпунтового ряда через
равные промежутки (2-4 м) забивают маячные шпунтины, к которым пришивают
направляющий брус или доски толщиной не менее 5 см (см. рис.17).
Рис.17. Направляющие устройства для погружения деревянного шпунта
5.10.5. Погружение деревянного шпунта может производиться: ударным способом с
помощью копровой установки, вибровдавливающим агрегатом, вибропогружателем с
помощью крана или крана-экскаватора.
5.10.6. Процесс погружения шпунта вибровдавливающим агрегатом ВВПС состоит из
следующих основных операций (см. рис.18):
1) установка агрегата у места погружения перпендикулярно оси шпунтового ряда;
2) подача пакета шпунтин к стреле агрегата вспомогательным краном;
3) закрепление пакета шпунтин в наголовнике вибропогружателя агрегата;
4) подъем пакета шпунтин на стрелу агрегата, установка ее над местом погружения,
заведение шпунтин в направляющее устройство и в паз ранее погруженной шпунтины;
5) вибропогружение шпунтин до проектной отметки;
6) снятие наголовника вибропогружателя со шпунтин и перемещение агрегата на новое
место стоянки.
Рис.18. Погружение деревянного шпунта вибровдавливающим агрегатам ВВПС-32/19
Таблица 18
Техническая характеристика вибровдавливающего агрегата ВВПС-32/19
Наименование параметров
Значения
Максимальная длина погружаемой сваи, мм
7000
Наибольшее усилие вдавливания, кгс
18000
Полезная высота стрелы, мм
9500
Наибольшая возмущающая сила вибропогружателя, кгс
28000
Частота колебаний вибропогружателя в минуту
850
Усилие на тяговой лебедке, кгс
4000
5.10.7. В процессе производства работ следует систематически проверять правильность
положения погружаемых шпунтин путем контрольных промеров вертикальности
отвесом. Отклонение шпунтового ряда от проектного положения в плане не должно
превышать на отметке верха шпунта 150 мм.
5.10.8. Забивку деревянного шпунта ударным способом следует производить с
обязательным применением наголовников (бугелей), соответствующих поперечному
сечению шпунта.
5.10.9. Разработка грунта экскаваторам производится по окончании погружения
шпунта на захватке. По мере углубления траншеи при необходимости устанавливаются
горизонтальные прогоны и распорки.
5.10.10. Разборка крепежных рам производится по мере засыпки траншеи в
направлении снизу вверх.
5.10.11. Извлечение деревянного шпунта осуществляется вибропогружателем с
помощью крана или крана-экскаватора после засыпки траншеи, аналогично
извлечению металлического шпунта см. п.8.11.11 .
6. ОТКРЫТЫЙ ВОДООТЛИВ И
ВОДОПОНИЖЕНИЕ
6.1. При прокладке инженерных коммуникаций в водонасыщенных грунтах могут
применяться следующие способы осушения траншей и котлованов:
1) открытый водоотлив;
2) понижение уровня грунтовых вод легкими иглофильтровыми установками;
3) понижение уровня грунтовых вод устройством водопонизительных скважин,
оборудованных, погружными насосами.
Выбор способа осушения производится в ПОС в зависимости от вида
разрабатываемого грунта, величины притока грунтовых вод, а также конкретных
условий строительства.
6.2. Открытый водоотлив из траншей и котлованов
6.2.1. Открытый водоотлив устраивается для удаления воды из траншей и котлованов,
разрабатываемых ниже уровня грунтовых вод, в грунтах с коэффициентом фильтрации
до 5 м/сут, при слабом и среднем притоке грунтовых вод (до 60 м /ч).
6.2.2. Величина притока грунтовых вод определяется на основании геологических
данных или опытных откачек.
6.2.3. Открытий водоотлив из траншей с притоком грунтовых вод до 30 м /ч ведется из
приемных колодцев, устраиваемых непосредственно в траншее (см. рис.21).
Рис.21. Схема организации открытого водоотлива из траншеи с притоком грунтовых
вод до 30 м /ч
Условные обозначения
1 - приемный колодец
2 - всасывающий шланг
3 - насосный агрегат
4 - напорный шланг
5 - отстойник
6 - водоотводящий лоток (труба)
7 - канализационный колодец
6.2.4. Приемные колодцы устраиваются в пониженных местах профиля траншей, где
отрывается приямок размером в плане 0,7х1,0 или 1,0х1,0 м и глубиной на 0,7-1,0 м
ниже дна траншеи, в которой устанавливается либо инвентарный деревянный ящик без
дна, либо стеновое кольцо сборного железобетонного колодца 1,0 м.
6.2.5. В грунтах, легко поддающихся размыву и разжижению (мелко и
среднезернистые пески, ленточные глины, пылеватые суглинки), приемные колодцы
рекомендуется устраивать через каждые 20-25 м, в грунтах, устойчивых к размыву
(крупнозернистые пески, гравелистые грунты) - через 25-50 м. Колодцы следует
систематически очищать от осевшего грунта.
6.2.6. Насосный агрегат должен устанавливаться на спланированной площадке,
защищенной от атмосферных осадков навесом.
Таблица 21
Технические характеристики водоотливных насосов
Показатели
Подача, м/ч
Марки насосов
С-245
НЦС-1
НЦС-2
НЦС-3
НЦС-4
С-569
120
120
120
60
60
250
Высота всасывания, м
6
6
6
6
6
20
марка
Т-62-1
АО-2
УД-2М
АО-2
УД-2М
-
мощность, кВт
9,6
7,5
6,3
4,0
6,3
14
число оборотов в мин
1500
3000
2800
3000
2800
1500
длина
1,8
1,33
1,2
1,12
1,05
-
ширина
0,93
0,61
0,61
0,39
0,50
-
высота
1,23
0,77
1,11
0,54
0,88
-
Масса, кг
785
270
276
150
205
-
Двигатель:
Габаритные размеры, м:
6.2.7. Приемный клапан всасывающего шланга насоса должен быть опущен не менее
чем на 0,5 м ниже уровня воды в водоприемном колодце.
6.2.8. Отвод воды от насоса осуществляется по деревянным лоткам или трубам через
отстойник в ближайший канализационный колодец или кювет (канаву). Сброс воды на
тротуар или проезжую часть запрещен.
6.2.9. Открытый водоотлив из траншей с притоком грунтовых вод от 30 до 60 м /ч
производится из приемных колодцев, размером в плане 2,0x1,5 м и глубиной на 0,7-1,0
м ниже дна траншеи, устраиваемых за пределами траншеи (см. рис.22).
Рис.22. Схема организации открытого водоотлива из траншей с притоком грунтовых
вод от 30 до 60 м /ч
Условные обозначения
1 - дренажный лоток 0,2x0,2 м
2 - приемный колодец
3 - насосный агрегат
4 - водоотводящий лоток
Отрывка котлована под приемный колодец должна производиться до начала
разработки траншеи, которую следует вести от колодца вверх по уклону, чтобы
обеспечить сток воды.
Расстояние между приемными колодцами по длине траншеи в зависимости от
величины притока вода принимается в пределах 30-50 м.
Приемные колодцы собираются из инвентарных деревянных ящиков (без дна)
размерами в плане 2,0x1,5 м, в стенах ящиков должны быть предусмотрены узкие щели
или сверленные отверстия.
Для облегчения стока воды по дну траншеи устраивается дренажный лоток размерами
0,2х0,2 м, закрепленный доской, поставленной на ребро.
6.2.10. Приемка установок открытого водоотлива производится на основании данных
внешнего осмотра насоса, водоотводящих лотков и водоприемных колодцев, а также
результатов пробного пуска насоса.
7. ПОДГОТОВКА ОСНОВАНИЯ
7.1. Трубопроводы, если проектом не предусматривается устройство искусственного
основания, надлежит укладывать на естественный грунт ненарушенной структуры,
обеспечивая поперечный и продольный профиль основания, заданные проектом. При
этом трубы по всей длине должны плотно прилегать к основанию.
7.2. В тех случаях, когда при подготовке основания траншея оказывается отрытой на
излишнюю по сравнению с проектом глубину, необходимо произвести подсыпку
песчаным или однородным с разрабатываемым грунтом до проектной отметки.
Подсыпка грунта должна производиться слоями не более 0,1 м с послойным
уплотнением до плотности грунта естественного сложения основания.
7.3. Укладка труб на насыпных грунтах может производиться только после уплотнения
из до плотности, принятой в проекте. Степень уплотнения насыпных грунтов должна
контролироваться испытанием отобранных проб, а результаты испытаний оформляться
актом освидетельствования скрытых работ.
7.4. Укладка труб на мерзлый грунт не разрешается, за исключением тех случаев, когда
в основании залегают сухие песчаные, супесчаные и гравелистые грунты.
7.5. На болотах или других слабых водонасыщенных грунтах под трубы устраивают
искусственное основание: песчано-гравийное, щебеночное или бетонное на песчаной,
гравийной или щебеночной подготовке. Конструкция основания определяется
проектом в зависимости от состояния грунта.
8. ОБРАТНАЯ ЗАСЫПКА ТРАНШЕЙ И
КОТЛОВАНОВ
8.1. Способы обратной засыпки трубопроводов и сооружений на них, степень
уплотнения грунта и типы применяемых механизмов определяются проектом
организации строительства и уточняются проектом производства работ.
8.2. Засыпку траншей с уложенными трубопроводами следует производить в две
стадии:
1) на первой стадии выполняется засыпка нижней зоны немерзлым грунтом, не
содержащим твердых включений размером свыше 1/10 диаметра асбестоцементных,
пластмассовых, керамических и железобетонных труб на высоту " " (см. рис.30) - 0,5 м
над верхом трубы, а для прочих труб - грунтом без включений размером свыше 1/4 их
диаметра на высоту " " - 0,2 м над верхом трубы с подбивкой пазух и равномерным
послойным его уплотнением до проектной плотности с обеих сторон трубы.
Рис.30. Схема уплотнения грунта при частичной засыпке траншеи
Условные обозначения:
1 - подбивка грунта у труб легкими ручными деревянными трамбовками;
2 - засыпка пазух траншеи с уплотнением ручными электротрамбовками;
3 - засыпка пазух траншеи и трубопровода с уплотнением ручными
электротрамбовками, вибротрамбовками или навесными трамбовками на
гидравлических экскаваторах.
Стыки напорных трубопроводов засыпаются после проведения предварительных
испытаний на прочность и герметичность.
2) на второй стадии выполняется засыпка верхней зоны траншеи (окончательная)
грунтом, не содержащим твердых включений размером свыше диаметра труб. При
этом должна обеспечиваться сохранность трубопровода и плотность грунта,
установленная проектом.
8.3. Грунт для подбивки пазух и частичной засыпки траншеи подается из отвала
экскаватором, разравнивается вручную и уплотняется в соответствии со схемой на
рис.30.
8.4. Окончательная засыпка траншеи производится бульдозером. При перемещении
грунта из отвала к бровке траншеи движение бульдозера должно происходить под
углом к оси траншеи.
Рис.31. Окончательная засыпка траншеи бульдозером
8.5. Уплотнение грунта обратных засыпок производится слоями. Толщина слоя
уплотнения зависит от вида грунта, требуемого коэффициента уплотнения и типа
грунтоуплотняющих механизмов.
8.6. Несвязные грунты наиболее эффективно уплотнять вибрационным способом,
связные грунты - ударным способом.
8.7. Для уплотнения грунта в пазухах между стенками траншеи и трубопроводами
следует применять ручные или электрические трамбовки. Толщина уплотняемых слоев
не должна превышать 0,12 м.
8.8. Для уплотнения грунта на втором этапе засыпки (окончательной) рекомендуется
применять виброкатки, виброплиты. Уплотнение следует производить слоями
толщиной не более 0,5 м. Грунты вокруг дренажных колодцев следует уплотнять
ручными электротрамбовками.
8.9. Во избежание пропусков в уплотнении каждый последующий проход (удар)
грунтоуплотняющей машины должен перекрывать след предыдущего на 0,1-0,2 м.
8.10. При уплотнении грунта должна обеспечиваться сохранность трубопроводов и
сооружений на них, для чего интенсивность воздействия уплотняющего органа
трамбующих машин не должна превышать 12-15 кгс/см при засыпке трубопроводов из
стальных труб и 10 кгс/см - из пластмассовых, железобетонных и чугунных труб.
8.11. Контроль толщины обсыпаемого слоя производится погружением металлического
щупа в свежеотсыпанный слой до уплотненной поверхности предыдущего слоя.
8.12. Гранулометрический состав грунта предназначенного для обратных засыпок
должен соответствовать проекту. Содержание в грунте древесины, волокнистых
материалов, гниющего или легкосжимаемого строительного мусора, а также снега и
льда не допускается.
8.13. Содержание мерзлых комьев в обратных засыпках верхних зон траншей не
должно превышать 20% от общего объема отсыпаемого грунта.
8.14. В зимнее время уплотнение грунта обратных засыпок должно производиться с
минимальными перерывами и высокой интенсивностью во избежание замерзания
уплотнительного слоя грунта до отсыпки следующего слоя.
8.15. Обратную засыпку траншей, на которые не передаются дополнительные нагрузки
(кроме собственного веса грунта), можно выполнять без уплотнения грунта, но с
отсыпкой по трассе траншеи валика, размеры которого следует определять с учетом
последующей естественной осадки грунта.
8.16. Траншеи и котлованы, кроме разрабатываемых в просадочных грунтах II типа, на
участках пересечения с существующими дорогами и другими территориями,
имеющими дорожные покрытия, следует засыпать на всю глубину песчаным,
галечниковым грунтом, отсевом щебня или другими аналогичными малосжимаемыми
(модуль деформации 20 МПа и более) местными материалами, не обладающими
цементирующими свойствами, с уплотнением. При отсутствии в районе строительства
указанных материалов допускается совместным решением заказчика, подрядчика и
проектной организации использовать для обратных засыпок супеси и суглинки при
условии обеспечения их уплотнения до проектной плотности.
8.17. На участке пересечения траншеи, кроме разрабатываемых в просадочных
грунтах, с действующими подземными коммуникациями, проходящими в пределах
глубины траншеи (если проектом не предусмотрены устройства, обеспечивающие
неизменность положения и сохранность пересекаемых коммуникаций) должна быть
выполнена подсыпка под действующие коммуникации немерзлым песком или другим
малосжимаемым (модуль деформации 20 МПа и более) грунтом по всему поперечному
сечению траншеи на высоту до половины диаметра пересекаемого трубопровода или
его защитной оболочки с послойным уплотнением грунта. Вдоль траншеи размер
подсыпки по верху должен быть на 0,5 м больше с каждой стороны пересекаемого
трубопровода или его защитной оболочки, а откосы подсыпки должны быть не круче
1:1.
8.18. Обратную засыпку узких пазух, где невозможно обеспечить уплотнение грунта до
требуемой плотности имеющимися средствами, следует выполнять только
малосжимаемыми (модуль деформаций 20 МПа и более) грунтами: щебнем, гравийногалечниковыми и песчано-гравийными грунтами, песками крупными и средней
крупности.
9. ОСНОВНЫЕ ТРЕБОВАНИЯ
ПРАВИЛ ТЕХНИКИ БЕЗОПАСНОСТИ
ПРИ ПРОИЗВОДСТВЕ ЗЕМЛЯНЫХ
РАБОТ
9.1. До начала земляных работ с применением строительных машин руководитель
работ должен определить схему движения и место установки машины, рабочую зону
машины, границы опасной зоны, средства связи машиниста с рабочими,
обслуживающими машину, а также обеспечить надлежащее освещение рабочей зоны.
9.2. При работе баровых машин, рыхлителей на базе тракторов, экскаваторов, в том
числе гидравлических с навесным рыхлительным или трамбующим оборудованием,
бульдозеров запрещается нахождение людей на расстоянии ближе 5 метров от
рабочего органа и других движущихся или вращающихся частей машины, если другие
повышенные требования отсутствуют в паспорте или инструкции завода-изготовителя.
9.3. По границе опасной зоны работающей машины должны быть установлены знаки
безопасности и предупредительные надписи.
9.4. Оставлять без надзора машины с работающим (включенным) двигателем не
допускается.
9.5. При эксплуатации машин должны быть принять меры, предупреждающие их
опрокидывание или самопроизвольное перемещение под действием ветра или при
наличии уклона местности.
9.6. Использование машин следует осуществлять, если температура окружающего
воздуха, скорость ветра и влажность соответствуют значениям, указанным в
эксплуатационной документации на машину.
9.7. Работу строительных машин в охранной зоне воздушной линии электропередачи
следует производить под непосредственными руководством лица, ответственного за
безопасность производства работ, при наличии письменного разрешения организациивладельца линии и наряда-допуска, определяющего безопаснее условия работ.
9.8. Перемещение, установка и работа машин вблизи выемок (котлованов, траншей) с
неукрепленными откосами разрешается только за пределами призмы обрушения
грунта на расстоянии не менее указанного в таблице 23.
Таблица 23
Допустимое расстояние от основания откоса выемки до ближайших опор машин
Глубина
выемки, м
Грунт
песчаный
супесчаный
суглинистый
глинистый
Расстояние по горизонтали от основания откоса выемки до
ближайшей опоры машины, м
1,0
1,5
1,25
1,00
1,00
2,0
3,0
2,40
2,00
1,50
3,0
4,0
3,60
3,25
1,75
4,0
5,0
4,40
4,00
3,00
5,0
6,0
5,30
4,75
3,50
9.9. Перемещение и установка машин вблизи выемок с вертикальными закрепленными
стенками должны производиться на расстоянии, установленном проектом
производства работ.
9.10. При загрузке автомобилей экскаваторами шоферу и другим лицам запрещается
находиться в кабине автомобиля, не защищенного козырьками.
9.11. Погрузка грунта на автосамосвалы должна производиться со стороны заднего или
бокового борта.
9.12. Грунт, извлеченный из котлована или траншеи, следует размещать на расстояние
не менее 0,5 м от бровки выемки.
9.13. Производство работ в котлованах и траншеях с откосами, подвергшимися
увлажнению, разрешается только после тщательного осмотра производителем работ
состояния грунта откосов и обрушения неустойчивого грунта в местах, где
обнаружены "козырьки" или трещины.
9.14. Перед допуском рабочих в котлованы или траншеи глубиной более 1,3 м должна
быть проверена устойчивость откосов или крепления стенок. Валуны, камни, а также
отслоения грунта, обнаруженные на откосах, должны быть удалены.
9.15. Не допускается разрабатывать грунт в котлованах и траншеях "подкопом".
9.16. Котлованы и траншеи, разработанные в зимнее время, при наступлении оттепели
должны быть осмотрены, а по результатам осмотра должны быть приняты меры к
обеспечению устойчивости откосов или креплений.
9.17. При выполнении работ, связанных с электропрогревом грунта, должны
выполняться следующие требования:
9.17.1. Прогреваемую площадь следует ограждать, устанавливать на ней
предупредительные сигналы, а в ночное время освещать. Расстояние между
отражением и контуром прогреваемого участка должно быть не менее 3 м.
9.17.2. На участках прогреваемой площади, находящихся под напряжением,
пребывание людей не допускается.
9.17.3. Линии временного электроснабжения к прогреваемым участкам грунта
надлежит выполнять изолированным проводом, а после каждого перемещения
электрооборудования и перекладки электропроводок следует визуально проверять их
исправность.
9.19. При производстве работ по погружению и извлечению шпунта
вибропогружателем с помощью крана должны соблюдаться следующие требования:
9.19.1. Не допускается погружать шпунт неисправным вибропогружателем, при
неплотном соединении шпунтины с наголовником, а также при наличии боковых
колебаний и стука.
9.19.2. Вибропогружатель должен включаться только после установки шпунтины на
место погружения и ослабления поддерживающих полипластов. При каждом перерыве
в работе вибропогружатель следует выключать.
9.19.3. Извлечение шпунта с применением вибропогружателя должно производиться
краном, оборудованным ограничителем грузоподъемности. Скорость извлечения
шпунта не должна превышать 5 м/мин в песчаных и 1 м/мин в глинистых грунтах.
9.20. Монтаж и эксплуатация водопонизительных установок должны производиться с
соблюдением следующих требований:
9.20.1. При бурении водопонизительных скважин ударно-канатными станками
запрещается:
1) вырывать чрезмерными рывками при помощи барабана станка или каната
прихваченный в скважине инструмент или трубы;
2) направлять канат рукой или ногой при навивке его на барабан станка.
9.20.2 Для отвода бурового снаряда, желонки или труб по извлечению их из скважины
необходимо пользоваться отводными крюками.
9.20.3. Воспрещается спускать в скважину инструмент или трубы на стальном канате с
оборванными проволоками.
9.20.4. При установке иглофильтров вблизи находящихся под напряжением
электропроводов, расстояние от проводов должно быть таким, чтобы в случае падения
иглофильтр не мог задеть их.
Таблица 24
10. СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ЗЕМЛЯНЫХ РАБОТ
Наименовани
е операций,
Состав
подлежащих контроля
контролю
Предельны
е
отклонения Инструмент Сроки и
и
, способ
объем
технически контроля
контроля
е
требования
1
3
4
±23 см
Производит
ель работ
Мерная
(мастер) с
лента,
участием,
теодолит;
До начала
при
визуально и работ
необходимо
инструмента
сти,
льно
геодезическ
ой службы
2
Детальная
разбивка
трассы (вынос
узловых точек,
разметка
Точность
контуров
разбивки
траншей и
котлованов,
оси движения
экскаватора)
5
Соответствие
Шурфовка
фактического
подземных
местоположени коммуникаций я положению
на генплане
Мерная
лента,
визуально
До начала
работ
Исправность
вибропогружат
Вибропогруже
еля, его
ние
соответствие
металлическог
требованиям
о шпунта
инструкций по
эксплуатации
-
Визуально
До начала
работ
-
Двухметров
ым
шаблоном
визуально
До начала
работ
Визуально
До
подъема
шпунтины
Исправность
замков
шпунтин
Правильность
заправки
шпунтины в
вибропогружат
-
Службы,
осуществляющие
контроль
6
ель
Правильность
заправки
шпунтины в
замок ранее
погруженной
-
±15 см на
Положение
отметке
шпунта в плане верха
шпунтины
Разработка
траншей и
котлованов
Визуально
До начала
погружен
ия
Отвес,
линейка
визуально
В
процессе
погружен
ия
Отклонение
отметок дна
выемок от
проектных:
1) при черновой
разработке
См. 13-2587-106544-2-ТК, табл.13
грунта
экскаваторами
2) при
окончательной
разработке или
после
доработки
недоборов и
восполнения
переборов
±5 см
В
процессе
отрывки
по углам и
центру
котлована,
в местах
изменения
отметок,
поворотов
и
Визира,
примыкан
обноска,
ия
отвес,
траншей,
инструмента
расположе
льно
ния
колодцев,
но не реже
чем через
50 м и не
менее 10
измерений
на
принимае
мый
участок
Отклонение от
проектного
Не должны
превышать
Визира,
обноска,
В местах
поворотов
продольного
±0,0005
уклона траншей
Обратная
засыпка
траншеи и
котлованов с
уплотнением
отвес,
,
инструмента примыкан
льно
ий,
расположе
ния
колодцев
и т.п., но
не реже
чем через
50 м
Крутизна
откосов
В пределах,
Шаблон,
установленн
визуально
ых проектом
По мере
отрывки
Ширина
траншеи,
размеры
котлована по
дну
В пределах, Мерная
установленн лента,
ых проектом визуально
По мере
отрывки
Гранулометрич
еский состав
В пределах,
грунта
установленн Визуально
обратных
ых проектом
засыпок
До начала
работ
Содержание в
грунте
обратных
засыпок:
1) древесины,
волокнистых
материалов,
гниющего или
Не
легкосжимаемо
Визуально
допускается
го
строительного
материала,
снега и льда
До начала
работ
2) мерзлых
комьев в грунте
засыпки
верхних зон
траншей
Не должно
превышать
20% от
общего
объема
отсыпаемог
о грунта
Визуально
До начала
работ
Промерзание
основания
Не
Визуально
допускается
До начала
работ
Толщина слоев
отсыпки
В пределах, Стальной
установленн щуп,
ых проектом визуально
До начала
работ
Плотность
уплотненного
грунта
В пределах,
Лабораторн
установленн
ый метод
ых проектом
По
окончании
уплотнени
я
Соответстви
е
Монтаж
Исправность
техническим
водопонизител оборудования
паспортам
Визуально
ьных
для
заводовустановок
водопонижения
изготовител
ей
До начала
монтажа
Отклонение от
вертикали при
бурении
Не более
водопонизитель 0,5% ( ных скважин
глубина
под установку скважины
глубинных
на уровне
насосов с
замера)
трансмиссионн
ым валом
В
процессе
бурения
Отвес,
визуально
Не
допускается
Состояние
обрыва
фильтра
нитей,
Визуально
водопонизитель неплотные
ных скважин
стыки,
трещины и
др.
Перед
спуском
фильтрово
го звена в
скважину
Уклон
трубопроводов
Не менее:
иглофильтровы
х установок:
В
процессе
монтажа
трубопров
ода
- всасывающих
0,005 от
насоса
- напорных
0,001 от
распределитель
насоса
ных
- водосборных
0,005 в
сторону
отвода воды
Уровень,
визуально
Эксплуатация
водопонизител
ьных
установок
По данным
Контроль
заводского
работы
паспорта на
водопонизитель
оборудован
ных установок
ие
По
показаниям
приборов,
визуально
Ежесменн
о
Контроль за
положением
статического и
динамического
уровней воды
По
В пределах,
показаниям
установленн
приборов,
ых проектом
визуально
Ежедневн
о
Контроль за
состоянием
откосов и дна
котлованов и
траншей
Не
допускается
сосредоточе
нная
фильтрация, Визуально
вынос
грунта и
оплывание
откосов
Ежедневн
о
