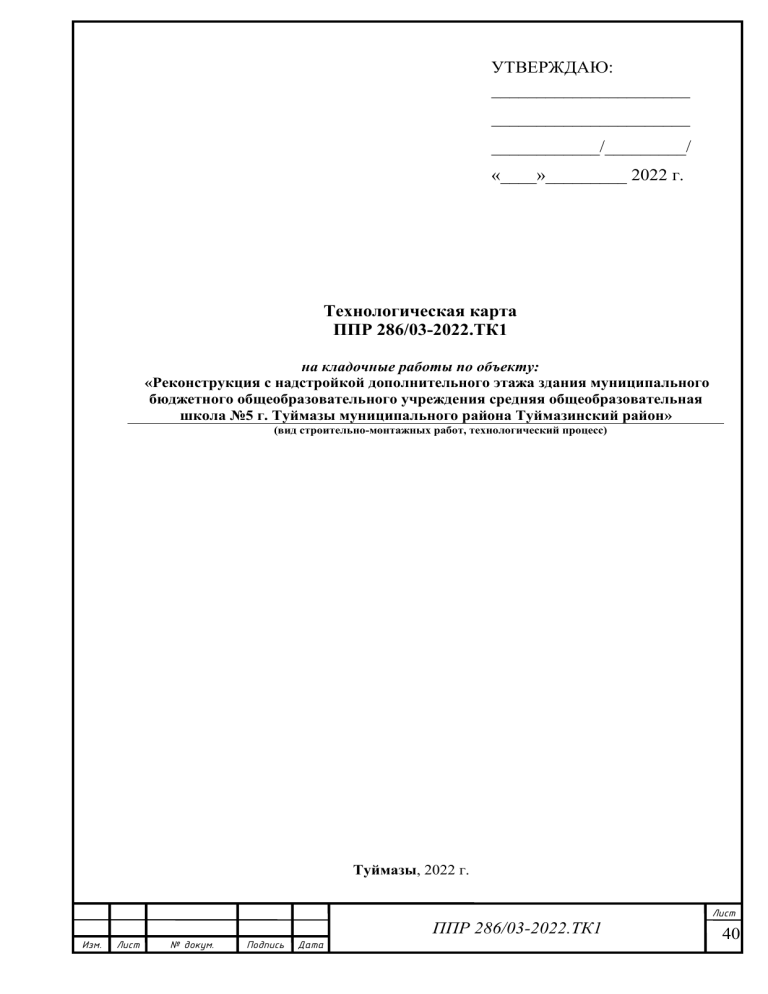

Технологическая карта
ППР 286/03-2022.ТК1
на кладочные работы по объекту:
«Реконструкция с надстройкой дополнительного этажа здания муниципального
бюджетного общеобразовательного учреждения средняя общеобразовательная
школа №5 г. Туймазы муниципального района Туймазинский район»
(вид строительно-монтажных работ, технологический процесс)
Туймазы, 2022 г.
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
40
1 Общие сведения
Технологическая карта (далее – ТК) разработана по объекту: «Реконструкция с
надстройкой дополнительного этажа здания муниципального бюджетного общеобразовательного учреждения средняя общеобразовательная школа №5 г. Туймазы муниципального района Туймазинский район».
Технологической картой предусмотрено выполнение работ комплексным механизированным звеном в составе: ручной электрический миксер ЗУБР ЗМР-1350Э1 "ЭКСПЕРТ" (
фазная 380/220 В,
1200 Вт); передвижная бензиновая электростанция Honda ET12000 (311 кВт,
150 кг); автомобильный стреловой кран КС-
25,0 т) в качестве ведущего механизма.
45717 (грузоподъемность
Для кладки наружных стен из газобетонных блоков в качестве основных материалов используются: универсальный, кровельный гидроизол ЭПП в соответствии с ГОСТ 741586; кладочно-клеевой раствор Kesto Eco Blok в соответствии с газобетонные блоки
D500 размером 600х300х200 мм в соответствии сГОСТ 31360-2007.
2. Основные указания к производству работ
3.1. В соответствии с СП 48.13330.2019 "СНиП 12-01-2004 Организация строительства.
Актуализированная редакция" до начала выполнения строительно-монтажных работ на объекте
Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и
разрешение на выполнение строительно-монтажных работ. Выполнение работ без разрешения
запрещается.
3.2. До начала производства работ по кладке наружных стен из газобетонных блоков
необходимо провести комплекс организационно-технических мероприятий, в том числе:
- назначить лиц, ответственных за безопасное производство работ, а также их контроль и
качество выполнения;
- провести инструктаж членов бригады по технике безопасности;
- установить временные инвентарные бытовые помещения для хранения строительных
материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т.п.;
- обеспечить участок утвержденной к производству работ рабочей документацией;
- подготовить к производству работ машины, механизмы и оборудования и доставить их
на объект;
- обеспечить рабочих ручными машинами, инструментами и средствами индивидуальной защиты;
- обеспечить строительную площадку противопожарным инвентарем и средствами сигнализации;
- подготовить места для складирования строительных материалов, изделий и конструкций;
- оградить строительную площадку и выставить предупредительные знаки, освещенные
в ночное время;
- обеспечить связь для оперативно-диспетчерского управления производством работ;
- доставить в зону работ необходимые материалы, приспособления, инвентарь, инструменты и средства для безопасного производства работ;
- проверить сертификаты качества на газобетонные блоки, клеевую смесь, перемычки,
арматурную сталь;
- составить акт готовности объекта к производству работ;
- получить у Заказчика разрешение на начало производства работ.
3.3. До начала производства работ по кладке наружных стен из газобетонных блоков
должны быть выполнены предусмотренные ТТК подготовительные работы, в т.ч.:
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
41
- освободить рабочее место от мусора и посторонних предметов;
- устроить освещение рабочей зоны;
- выполнить ограждения проемов лестничных клеток и по периметру здания;
- подготовить и разбить фронт работ на захватки и делянки;
- установить и проверить подмости (для кладки второго яруса);
- проверить уровнем горизонтальность основания под стену;
- произвести геодезическую разбивку осей и разметку положения стен в соответствии с
проектом;
- подать на рабочее место материалы, приспособления и инструмент в количестве, необходимом для работы.
3.3.1. При производстве работ по кладке здание разбивается на захватки, а захватки на
делянки в зависимости от количества звеньев. Кладка этажа, по высоте, разбивается на ярусы
высотой не более 1,20 м.
3.3.2. Первый ярус выполняется непосредственно с настила перекрытия. Последующие
ярусы выкладываются с шарнирно-панельных подмостей ППУ-4 или с металлических без болтовых лесов. Процесс установки строительных лесов рассмотрен в отдельной Технологической
карте.
3.3.3. Шарнирно-панельные подмости состоят из сварных ферм-опор треугольного сечения, к которым прикреплены деревянные брусья и настил. При выполнении каменной кладки
второго яруса (выше 1,2 м от перекрытия) подмости опираются на откидные треугольные металлические опоры, когда их фермочки соединены в средней части подмостей и площадка
настила расположена в нижнем положении, высота настила 1,15 м. При кладке третьего яруса
(выше 2,4 м) опоры подмостей занимают верхнее положение. Отсоединив опоры в центре и
поднимая подмости краном, откидные опоры за счёт собственной массы распрямятся и закрепив их накидными скобами у рабочего настила, можно увеличить высоту подмостей до 2,05 м.
Подмости должны быть оборудованы лестницами с нескользящими опорами для перемещения
рабочих между ярусами. Лестницы для подъема на ярусы подвешивают к поперечным связям и
опирают на щиты настила. Лестницы ставятся в рабочее положение под углом 70-75° к горизонту.
Установку и перестановку подмостей выполняют автомобильным стреловым краном
КС-45717. Для контроля за качеством выполняемых работ между рабочим настилом подмостей
и возводимой конструкцией оставляют зазор до 5 см.
3.3.4. Запас блока и раствора на рабочем месте должен соответствовать 2-4-часовой потребности в них.
Ящики с раствором устанавливают против проемов на расстоянии не более 4,0 м один от
другого. Поддоны с блоками устанавливают против простенков. При кладке глухих участков
стен поддоны с блоками и ящики с раствором устанавливают в чередующемся порядке.
3.3.5. Разметку мест устройства стен производят способом створных засечек от осевых
точек здания. Осевые точки разбиваются от осей
и разбивочной сетки имеющейся в рабочих чертежах. Точки закрепляют на обноске, расположенной вне зоны работ. За относительную
отметку 0,000 принят уровень чистого пола, соответствующий абсолютной отметке по генплану.
3.3.6. Обноска состоит из прочно закопанных в землю столбов на глубину 0,6-0,7 м, и
прибитых к ним горизонтально с внешней стороны досками толщиной 30-40 мм (на ребро), под
углом 90°. Верхнее ребро всех досок располагают горизонтально, что контролируется с помощью нивелира. Расстояние между столбами обноски 1,5 м, а высота над уровнем земли 0,8-0,9
м.
3.3.7. Геодезист при помощи теодолита переносит основные оси стен на обноску с закреплением их двумя гвоздями, забитыми в доски обноски, промежуточные оси переносят способом линейных измерений. Натянув между гвоздями проволоку, получают фиксированные оси
стен. С натянутой проволоки при помощи отвеса оси стен переносят на бетонное перекрытие и
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
42
закрепляют их краской в виде линий и перекрестий. Для вертикальной разбивки стен от постоянных реперов переносят отметки на обноску и закрепляют забивкой гвоздей.
3.3.8. По окончании разбивки проверяют по теодолиту положение стен и закрепляют его
выносными створными кольями. Точность разбивки назначается по СНиП 3.01.03-84* (табл.2)
и согласовывается с проектной организацией или непосредственно ею рассчитывается и задается. Поврежденные в процессе работ разбивочные точки необходимо сразу восстановить.
3.3.9. Выполненные работы необходимо предъявить представителю технического надзора Заказчика для осмотра, и документального оформления путем подписания Акта разбивки
осей объекта капитального строительства на местности в соответствии с Приложением 2, РД
11-02-2006 и получить разрешение на кладку стен.
3.3.10. К акту разбивки осей должна быть приложена Исполнительная схема выноса в
натуру (разбивки) основных осей здания с указанием местоположения пунктов, типов и глубины заложения закрепляющих их знаков, координат пунктов и высотных отметок в принятой системе координат и высот.
3.3.11. Завершение подготовительных работ фиксируют в Общем журнале работ (Рекомендуемая формаприведена в РД 11-05-2007) и должно быть принято по Акту о выполнении
мероприятий по безопасности труда, оформленного согласно Приложению И, СНиП 12-032001.
3.5. Кладка стен
3.5.1. Во избежание теплопотери и устранения так называемых "мостиков холода", рекомендуется при использовании блоков использовать кладочно-клеевой раствор. Толщина шва
при клеевой кладке газобетонных блоков будет 1-3 мм, при цементном способе кладки толщина
шва между ними будет варьироваться в диапазоне 6-10 мм.
3.5.2. Работы по кладке наружных несущих стен выполняются в следующей последовательности:
- производится разметка мест устройства стен, дверных и оконных проёмов и закрепление их на перекрытии;
- установка рейки-порядовки, установка и перестановка причального шнура;
- перелопачивание, подача, расстилание и разравнивание раствора на стене;
- кладка газобетонных блоков первого ряда;
- проверка правильности кладки;
- подача и раскладывание газобетонных блоков на стене;
- кладка наружной версты ложковых рядов;
- армирование кладки стен;
- кладка перевязочного тычкового ряда;
- резка и теска газобетонных блоков (по мере необходимости);
- проверка правильности кладки;
- зачистка дефектов электрошлифовальной машинкой.
3.5.3. До начала кладки каменщик 4 разряда устанавливает и закрепляет угловые и промежуточные порядовки с указанием на них отметок оконных и дверных проемов. Работы выполняются в следующем порядке:
- устанавливаются рейки-порядовки по углам будущего здания вертикально таким образом, чтобы чётко обозначить ими углы кладки;
- между порядовками натягивается шнур-причалка, по которому будет вестись кладка
следующего ряда;
- на рейки наносятся риски, соответствующие высоте рядов кладки.
3.5.4. Начинать кладку нужно с самого высокого угла фундамента, который определяется строительным уровнем или нивелиром. Уложенные в первом ряду блоки обязательно выравниваются строго по горизонтали, чтобы их общая поверхность была ровной. Для этого и ис-
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
43
пользуется цементный раствор, который укладывается с разной толщиной слоя, тем самым выравнивая поверхность фундамента. Перед установкой блока необходимо смочить его нижнюю
поверхность, которая ляжет на цементный раствор. Это делается с одной-единственной целью не дать влаге из раствора быстро перейти в блок. Цементно-песчаный раствор играет двойственную роль, как скрепляющий компонент, и как выравнивающий слой.
3.5.5. Следует уделить особое внимание укладке первого ряда блоков. От этого зависит
удобство дальнейшей работы и качество всего строительства. Горизонтальное и вертикальное
положение блоков контролируется с помощью уровня и при необходимости корректируется
пристукивается резиновым молотком - киянкой.
3.5.6. Следующие ряды будут укладываться на клей и выравнивают по шнуру-причалке.
Второй и последующие ряды кладки следует вести с перевязкой блоков. Смещение последующего ряда относительно предыдущего должно составлять не менее 8-12 см. Для нанесения клея
на поверхность блоков можно использовать каретку, сделанную по ширине кладки, ковш с зубчатым краем или простой зубчатый шпатель, используемый в плиточных работах.
3.5.7. Когда очередной ряд кладки подходит к концу, возникает необходимость в доборном (неполномерном, выпиленном из целого) блоке. Его размер определяется замером по месту. Выпиленный доборный блок промазывается клеем с двух сторон и устанавливается на
оставшееся для него место. В этом случае резка газобетона производится ручной пилой. Отпиленную поверхность следует выровнять полутерком. Торцы боков при установке должны быть
промазаны клеем. Монтаж второго верхнего ряда начинается именно с укладки поверх обрезанного блока, чтобы соблюсти перевязь, то есть получить стандартную кладку со смещением.
После укладки очередного ряда блоков обязательно выравнивайте поверхность кладки с помощью тёрки. Между соседними блоками не должно остаться перепадов уровня. Если не выполнить эту операцию, в кладке возможно образование локальных вертикальных трещин в местах
концентрации напряжений. Образовавшуюся пыль стряхните щёткой.
3.5.8. Кладку стен ведут под причалку с предварительной выкладкой угловых и промежуточных маяков в виде убежной штрабы. Количество маяков зависит от организации труда в
бригаде. Если каждое звено работает самостоятельно, независимо от соседних звеньев, то маяки
выкладываются на границах делянки каждого звена. Для этого каменщик первый лицевой ряд
кладки начинает с угла. Первый ряд второй стены присоединяется к первому ряду лицевой стены, а второй ряд выкладывается в обратной последовательности. В результате ложковые ряды
одной стены выходят тычками на поверхность другой стены.
3.5.9. К кладке очередных рядов стен следует приступать после схватывания цементного
раствора, т.е. спустя 1-2 часа после кладки первого ряда. Благодаря высокой геометрической
точности размеров блоков последующие ряды кладут на клеевой раствор.
Кладку несущих стен начинают с закладки угловых блоков. Каждый уложенный блок
требует выравнивания не только по горизонтали, но и по вертикали.
После закладки углов следует растянуть шнур-причалку, как это делалось при кладке
первого ряда, и заполнить очередной ряд.
При проведении работ и в течение последующих 3 суток температура воздуха и основания должна быть в пределах от +5 °С до +35 °С.
3.5.10. Наносят клеевой раствор на горизонтальную поверхность блока с помощью зубчатого шпателя размером 8х8 мм. Раствор также наносится на вертикальную поверхность блока
посредством прижатия шпателя к нижней части вертикальной стенки блока и перемещением её
вверх, не отрывая. После укладки блока его следует прижать, чтобы толщина слоя составляла 25 мм. Корректировать положение блока можно в течение 15 мин. Свежие пятна раствора удаляются водой или влажной тряпкой. Затвердевший раствор можно удалить только механически.
3.5.11. Следующий ряд начинают укладывать с одного из наружных углов. Укладка рядов выполняется с перевязкой блоков, путём смещения следующих рядов относительно предыдущих. Показатель минимальной величины смещения - 10 сантиметров. Выступающий из швов
клей не нужно затирать, его удаляют, используя мастерок. Блоки сложной конфигурации и до-
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
44
борные блоки делаются при помощи ручной пилы. Длина крайних блоков, на краях (дверных и
оконных) проемов или углов здания должна быть 11,5 см.
3.5.12. Независимо от формы блоков, несущие швы заполняются клеем полностью. Так
же заполняются вертикальные швы, соединяющие гладкие блоки. Межблочные швы, соединяющиеся по типу паз-гребень, остаются частично незаполненными. Толщина шва составляет 1-3
миллиметра. Газобетонные стены оптимальной толщины, уложенные с применением тонкошовного клея, не требуют дополнительной теплоизоляции.
3.5.13. После выполнения укладки, поверхность блоков выравнивают специальной шлифовальной доской или рубанком для газобетона. Мелкие фрагменты и пыль, оставшиеся после
выравнивания, убирают щёткой. Выравнивание кладки следует повторять после монтажа каждого ряда. Перепады уровня блоков приводят к появлению отдельных очагов высокого напряжения, которые способствуют появлению трещин.
3.5.14. Для предотвращения появление высолов на стенах, при зимнем строительстве используют клеевой раствор с добавлением противоморозных компонентов.
Общую устойчивость кладки выполненной в зимний период повышают:
- укладкой стальных связей в углах;
- в местах примыкания и пересечения стен;
- установкой плит перекрытия после завершения кладки и анкеровкой их со стенами;
- укладкой стальных анкеров, связывающих колонны каркаса со стенами производственных зданий.
3.5.15. Кладку стен, а также укладку газобетонных блоков под опорными частями конструкций независимо от системы перевязки следует начинать и заканчивать тычковым рядом.
Разность высот возводимой кладки на смежных захватках и при кладке примыканий наружных
и внутренних стен не должна превышать высоты этажа.
3.5.16. Перед укладкой блоки нужно очистить от пыли, грязи (снега и наледи зимой), а
битые или с отколотыми кромками и углами отложить. В дальнейшем, подвергнув их механической обработке простейшим инструментом (ручной ножовкой или пилой, рубанком для снятия фасок, угловым шаблоном для направления реза), блоки можно будет использовать при
кладке простенков фронтонов или во внутренних стенах.
При кладке необходимо соблюдать правила перевязки. Вертикальные швы следующих
рядов кладки выполняются со смещением не менее 0,4 высоты блока. При кладке стен в два
блока - перевязка вертикальных швов может быть "тычковой" или "плашковой".
Тычковые ряды следует располагать через один ложковый ряд. Опорный и верхний ряды
кладки в два блока по толщине всегда следует выполнять тычковыми.
Глубина "плашковой" перевязки должна составлять не менее 100 мм. Сопряжения стен
разных направлений следует устраивать только наклонной штрабой с глубиной перевязки не
менее 1/3 длины блока (вертикальная шраба не допускается).
Внутренние стены и перегородки возводят по тем же правилам, что и наружные стены.
Сопряжение наружных и внутренних стен выполняют перевязкой блоков на глубину не менее
200 мм.
3.3. Раствор для кладочных работ
- Раствор, применяемый при возведении каменных конструкций, следует использовать
до начала схватывания и периодически перемешивать во время использования.
- Применение обезвоженных растворов не допускается.
- Доставленный раствор на строительную площадку должен разгружаться в емкости. В
случае его расслоения необходимо перемешивать.
3.3.1. При возведении каменных конструкций в жаркую и сухую погоду (при температуре воздуха 25 °С и выше и относительной влажности воздуха менее 50%) следует выполнять
дополнительные требования:
- водопотребность растворов, приготовленных на шлакопортландцементах и пуццолановых портландцементах, необходимо обеспечивать путем подбора в лаборатории соответствую-
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
45
щей консистенции раствора и поддержания кладки в увлажненном состоянии способами,
предусмотренными ППР, в течение жаркого периода суток;
- водоудерживающую способность растворов следует устанавливать на месте производства работ один раз в смену для каждого состава раствора путем определения показателя водоудерживающей способности, равного не менее 75% водоудерживающей способности, установленной в лабораторных условиях;
- при кладке стен в сухую погоду при температуре воздуха 25 °С и более из каменных
материалов с водопоглощением до 15% необходимо перед укладкой и камни увлажнять, а материалы с водопоглощением более 15% - увлажнять с минутной выдержкой;
- при перерывах в работе на верхний ряд кладки не следует укладывать раствор. После
перерыва кладку необходимо увлажнять.
3.3.2. Уход за выполненной кладкой в жаркую и сухую погоду следует производить по
рекомендациям строительных лабораторий.
3.4. Ведомость инструмента, приспособлений и инвентаря.
N п/п
Наименование
Назначение
1
Кельма
Для разравнивания растворной постели и подрезки раствора
2
Молоток-кирочка стальной
Для обрубки и отески
строительный
3
Лопата совковая типа
Для перелопачивания, подачи и расстилания раствора
4
Рулетка измерительная
Для разметки и проверки линейных размеров конструктивных
элементов
5
Отвес типа 0-000 или 0-
Для проверки вертикальности стен
1000
6
Уровень строительный
Для контроля горизонтальности рядов кладки
7
Правило
Для проверки лицевой поверхности кладки и вертикальности
поверхностей
8
Угольник деревянный
Для проверки прямолинейности и контроля прямых углов
9
Порядовка универсальная
Для разметки рядов кладки и фиксирования их горизонтальности
10
Шаблон деревянный
Для разметки оконных проемов
11
Шнур причальный:
Для соблюдения горизонтальности рядов
12
Струбцина
Для крепления порядовки
13
Ящик-контейнер (металли-
Для подачи раствора на рабочее место
ческий)
14
Траверсный футляр
Для подъема блоков на поддонах и подача на рабочее место
15
Поддон к траверсному фу-
Для транспортирования и складирования блоков
тляру
16
Подмости панельные
17
Подлески
Для ведения кладки наружных и внутренних стен
"
3.5 Кладка внутренних стен (перегородок)
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
46
Порядок производства работ
Устройство перегородок рядового кирпича производится в период выполнения отделочных
работ (в холодное время года при прогреве помещений до +5 °C с использованием тепловых пушек
или других нагревательных приборов), до устройства чистого пола, в условиях сухого и нормального влажностных режимов (СП50.13330.2012).
До начала работ по монтажу необходимо удалить с базового пола, стен и потолка пыль и
грязь.
Согласно проекту, необходимо выполнить разметку положения перегородки на полу и с помощью отвеса перенести ее на стены и потолок. Рекомендуется отмечать на полу расположение
проемов.
Если основание базового пола имеет сильные неровности, необходимо сделать выравнивающий слой из цементно-песчаного раствора.
В случае жесткого соединения плиты стыкуются непосредственно с базовыми полом, потолком и стенами.
В процессе кладки перегородок работа в звене "двойка" распределяется следующим образом:
Рядовой кирпич первого ряда устанавливаются и выравниваются при помощи правила и
уровня. Для удобства вдоль стен можно установить маячковые рейки. При укладке последующих
рядов в паз нижнего ряда наносится раствор. Кроме того, раствор наносится и в вертикальный торцевую сторану. Каждую уложенную рядового кирпича необходимо осадить при помощи резинового молотка. Выступивший при этом раствор сразу же убирается и используется в дальнейшем.
Необходимо добиваться толщины вертикальных и горизонтальных швов не более 10 мм. При помощи правила и уровня необходимо следить, чтобы все плиты находились в одной плоскости.
Укладка рядового кирпича производится вразбежку, то есть стыкующиеся торцы плит
должны перекрываться серединой рядового кирпича верхнего ряда. Такая кладка обеспечивает
конструкции максимальную жесткость.
Рядовой кирпич последнего ряда делаются со скошенными гранями. Полость между верхними плитами и перекрытием заполняется монтажным клеем.
В углах и местах пересечения перегородок друг с другом рядового кирпича необходимо
укладывать так, чтобы они поочередно перекрывали стыки нижних рядов. Не допускать, чтобы
вертикальные стыки были сквозными.
При минусовой температуре раствор добавляют добавки для морозостойкости.
3.6 Кладка наружных стен (парапет)
Процесс устройства кирпичной кладки состоит из следующих операций: установка и перестановка причалки; подача кирпичей и раскладка их на стене; перелопачивание, подача, растикание
и разравнивание раствора на стене; укладка кирпичей в конструкцию; армирование кладки, расшивка швов, проверка правильности выложенной кладки.
Кирпичную кладку парапета предусмотрено вести звеньями "двойка" по захваткам и
ярусам.
Кладку наружных стен (250 мм) и перегородок (120 мм) в местах взаимных пересечений или
примыканий необходимо производить, как правило, одновременно. При вынужденных разрывах
кладка выполняется в виде наклонной или вертикальной штрабы.
В процессе кладки работа в звене "двойка" распределяется следующим образом:
1. Каменщик 4 разряда (N1) устанавливает рейку-порядовку, натягивает причальный
шнур для обеспечения прямолинейности кладки (Шнур-причалку закрепляют на высоте первого
ряда плит от выровненного раствором основания так, чтобы его кромка находилась на плоскости
перегородки. Основание под перегородку выравнивается по уровню заблаговременно).
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
47
2. Каменщик 3 разряда (N2) раскладывают кирпич первого ряда вдоль оси стены и устраивает постель из раствора.
3. Одновременно каменщик N1 берет кирпич, ставит его торцом вверх, расстилает ровным
слоем раствор по торцевой грани кирпича, поворачивает кирпич на 90° и ставят его на ровную растворную постель, плотно прижимая к стене (колонне).
После укладки 4-5 кирпичей избыток раствора, выжатого из горизонтального шва на лицо стены каменщик подрезает ребром кельмы.
Второй и последующие ряды устанавливают в описанной выше последовательности, соблюдая перевязку швов.
4. По окончании кладки каменщик N1 угольником проверяет правильность и горизонтальность рядов кладки. Толщину стен, длину простенков и ширину оконных проемов замеряют метром. В случае отклонений каменщик №1 исправляет кладку правилом и молотком- кирочкой. После этого каменщики переходят работать на другую захватку.
Устройство верхних рядов кладки производят с козелков.
4. Контроль качества работ.
Элементы каменных конструкций, скрытых в процессе производства строительномонтажных работ следует принимать по документам, удостоверяющим их соответствие проекту
и нормативно-технической документации.
Скрытые элементы:
- закрепление в кладке сборных железобетонных изделий: карнизов, балконов и других
консольных конструкций;
- закладные детали и их антикоррозионная защита;
- уложенная в каменные конструкции арматура;
- осадочные деформационные швы, антисейсмические швы;
- гидропароизоляция кладки.
При приемке законченных работ по возведению каменных конструкций необходимо
проверять:
- правильность перевязки швов, их толщину и заполнение, а также горизонтальность рядов и вертикальность углов кладки;
- правильность устройства деформационных швов;
- качество поверхностей фасадных неоштукатуриваемых стен из блоков;
- качество фасадных поверхностей, облицованных керамическими, бетонными и другими видами камней и плит;
- геометрические размеры и положение конструкций.
Контроль производственных операций осуществлять по схеме операционного контроля качества каменных работ и работ по монтажу перемычек над оконными и дверными проемами стен и перегородок. Схема операционного контроля качества приводится в таблице 1.
Таблица 1.
Контролируемые операции
Требования и
допуски
1
2
Способы
Кто и когда Кто привлекается к кони средства кон- контролирует
тролю
троля
3
4
5
1.Кладка стен
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
48
1.1.Отклонения поверхности стен и углов от вертикали
10мм
Измерительный. Мастер в
Через 0,5…0,6 процессе и
м по высоте
после кладОтвес
ки.
1.2.Отклонение по ширине оконных и
дверных проемов
+15мм
Измерительный
по ходу выполнения работ
Рулетка, метр
Мастер в
процессе
кладки
1.3. Неровности на вертикальной поверхности кладки
5мм
Измерительный.
2-х метровая
рейка
Мастер в
процессе
кладки
1.4.Отклонение отдельных рядов кладки от горизонтали
15мм
Измерительный.
Уровень, стальной метр
Мастер в
процессе
кладки
1.5.Толщина горизонтальных швов
12мм
Измерительный.
Стальной метр
Мастер в
процессе
кладки
1.6.Отклонение по ширине простенков
- 15мм
Измерительный.
Рулетка
Мастер в
процессе
кладки
1.7.Смещение от планового положения
разбивочных осей
10мм
Измерительный.
Рулетка
Прораб
1.8.Перевязка вертикальных швов газобетонных блоков торцевых стен
Ѕ
Измерительный.
блока
Стальной метр
Мастер в
процессе
кладки
+10мм
Измерительный.
Нивелир, рейка,
уровень
Прораб
Измерительный.
Стальной метр
Мастер в
процессе
работ
Мастер в
процессе
работ
1.9.Отклонение высотных отметок низа
оконных и дверных проемов
Геодезист
2.Устройство перемычек над проемами
2.1 Отклонение высотных отметок низа
опорных поверхностей перемычек
-10мм
2.2..Отклонение от горизонтали уложенных перемычек
10мм
Измерительный.
Стальной метр
2.2 Отклонение от симметричности
(половина разности глубины опирания
концов перемычек)
6мм
Измерительный. Мастер в
Стальной метр процессе и
по окончанию работ
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
49
2.3 Установка металлических скоб и
термопакетов
В соответствии с
проектом
Визуально.
Мастер в
процессе
выполнения
работ
5. Техника безопасности и охрана труда при выполнении кладочных работ.
Необходимо соблюдать требования техники безопасности согласно СНиП 12-03-2001 и
правила производства и приемки работ согласно СП 70.13330.2012.
5.1. Требования безопасности перед началом работы.
5.1.1. Перед началом работы по кладке каменщики обязаны:
- предъявить руководителю удостоверение о проверке знаний безопасных методов работы по кладке;
- подготовить необходимые средства индивидуальной защиты, проверить их надеть каску, спецодежду, спецобувь установленного образца;
- подготовить необходимые средства индивидуальной защиты, проверить их получить
задание на выполнение работы по кладке у бригадира или руководителя и пройти инструктаж
на рабочем месте с учетом специфики выполняемых работ.
5.1.2. После получения задания у бригадира или руководителя каменщики обязаны:
- подготовить необходимые средства индивидуальной защиты, проверить их исправность;
- подготовить технологическую оснастку, инструмент, необходимые при выполнении
работы по кладке, проверить их соответствие требованиям безопасности.
5.1.3. Каменщики не должны приступать к выполнению работы по кладке при:
- несвоевременном проведении очередных испытаний (техническом осмотре) технологической оснастки, инструмента и приспособлений;
- несвоевременном проведении очередных испытаний или истечении срока эксплуатации
средств защиты работающих, установленного заводом-изготовителем;
- недостаточной освещенности рабочих мест и подходов к ним;
- нарушении устойчивости конструкций зданий и сооружений.
- обнаруженные нарушения требований безопасности должны быть устранены собственными силами, а при невозможности сделать это каменщики обязаны сообщить о них бригадиру
или руководителю работ по кладке.
5.2. Требования безопасности во время работы по кладке
5.2.1. При кладке зданий каменщики обязаны:
- размещать блоки и раствор на перекрытиях или средствах подмащивания таким образом, чтобы между ними и стеной здания оставался проход шириной не менее 0,6 м и не допускался перегруз рабочего настила;
- применять средства коллективной защиты (ограждения, улавливающие устройства) или
пояс предохранительный с канатом страховочным при кладке стен на высоту до 0,7 м от рабочего настила, если за возводимой стеной до поверхности стены (перекрытия) расстояние более
1,3 м;
- возводить каждый последующий этаж здания только после укладки перекрытий над
возведенным этажом;
- заделывать пустоты в плитах до их подачи к месту кладки в проектное положение.
5.2.2. Каменщики обязаны осуществлять крепление предохранительного пояса в местах,
указанных руководителем работ, при кладке:
- карнизов, парапетов, а также выверке углов, чистке фасадов, монтаже, демонтаже и
очистке защитных козырьков;
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
50
- стен лифтовых шахт и других работах по кладке, выполняемых вблизи неогражденных
перепадов по высоте 1,3 м и более;
- стен толщиной более 0,75 м в положении "стоя" на стене.
5.2.3. Перед началом кладки наружных стен каменщики должны убедиться в отсутствии
людей в опасной зоне внизу, вблизи от места работы по кладке.
5.2.4. При выполнении работ по пробивке борозд, скалыванием каменщики обязаны
пользоваться защитными очками.
5.2.5. При подаче материалов вручную на нижележащие рабочие места каменщики обязаны применять наклонные желоба с боковыми бортами. Принимать материалы, спущенные по
желобу, следует после того, как прекращен их спуск. Сбрасывать материалы с высоты не допускается.
5.2.6. При работе с растворами с химическими добавками каменщики обязаны применять
средства защиты, предусмотренные технологической картой на выполнение указанных работ.
5.3. Требования безопасности в аварийных ситуациях при кладке
5.3.1. В случае неисправности поддона в момент перемещения его грузоподъемным краном каменщикам необходимо выйти из пределов опасной зоны и подать сигнал "Стоп" крановщику. После этого блок должен быть опущен на землю и переложен на исправный поддон.
5.3.2. При обнаружении трещин или смещения кладки следует немедленно прекратить
работу по кладке и сообщить об этом руководителю.
5.4. Требования безопасности по окончании работы по кладке
5.4.1. По окончании работы по кладке каменщики обязаны:
- убрать со стены, подмостей и лесов мусор, отходы материалов и инструмент;
- очистить инструмент от раствора и убрать его в отведенное для хранения место;
- привести в порядок и убрать в предназначенные для этого места спецодежду,
спецобувь и средства индивидуальной защиты;
- сообщить руководителю или бригадиру о всех неполадках, возникших во время работы.
5.5. Техника безопасности при производстве каменных работ с лесов, выносных
площадок и перекрытия
Рабочие монтажники должны быть обеспечены спецодеждой, спецобувью, испытанными
предохранительными поясами, касками и др. средствами индивидуальной защиты.
При работе на высоте рабочие должны быть снабжены предохранительными поясами
для крепления к надежным частям здания, страховочным тросам, выносным площадкам или
стойкам лесов в соответствии с указанием инженерно-технического работника, руководящего
работами.
5.5.1. При производстве работ с лесов запрещается:
- Проход людей под лесами, как во время ведения работ, так и во время перерывов;
- Нахождение на лесах людей не занятых на производстве работ по монтажу;
- Одновременное ведение работ в двух ярусах друг под другом;
- Складирование материалов на лесах, в количестве превышающим допустимые нагрузки на настил (согласно паспорта на леса). На леса подаются только те материалы, которые
непосредственно используются (перерабатываются);
- Работать на лесах без пристежки страховочного пояса к элементам конструкции лесов
или зданию (места крепления указывает ИТР);
- Скопление людей на настилах в одном месте;
- Работа со случайных подставок, ящиков, бочек и т.п.
5.5.2. При работе на перекрытии запрещается:
- Нахождение посторонних лиц, не занятых на производстве работ;
- Работать на перекрытии без пристежки страховочного пояса к страховочному тросу
или конструкциям здания (места крепления указывает ИТР);
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
51
- Кладка наружных стен толщиной до 0,75 м в положении стоя на стене;
- При толщине стены более 0,75 м производить кладку со стены, не применяя предохранительный пояс, закрепленный за специальное страховочное устройство;
- Не допускается кладка стен последующего этажа без установки несущих конструкций
междуэтажного перекрытия, а также площадок и маршей в лестничных клетках;
- Работа со случайных подставок, ящиков, бочек и т.п.
5.6. Погрузочно-разгрузочные работы должны производиться краном при условии установки его на все выносные опоры (аутригеры). Под опоры должны подкладываться прочные и
устойчивые подкладки. Опорная площадь подстилающего устройства под выносную опору
крана должна превышать площадь опорной плиты выносной опоры в 3 и более раз. При использовании под опору двух и более подстилающих устройств последние должны быть вплотную
уложены друг к другу. Укладывать подстилающие устройства необходимо горизонтально для
обеспечения прямого угла между осью цилиндра выносной опоры и опорной плитой (см.
рис.33). Если необходимо под выносную опору уложить не одно-, а многослойное подстилающее устройство, необходимо убедиться в устойчивости устройства против разрушения при передаче на него статических и динамических нагрузок. На время установки выносных опор машинист крана должен выйти из кабины.
5.8. Для зацепки и обвязки (строповки) груза на крюк грузоподъемной машины должны
назначаться стропальщики. В качестве стропальщиков могут допускаться другие рабочие (такелажники, монтажники и т.п.), обученные по профессии стропальщика в порядке, установленном Госгортехнадзором России прошедшими проверку знаний и имеющими удостоверение
установленного образца на право производства этих работ. Такелажные работы стропальщики
должны выполнять в защитных касках и сигнальных жилетах. Подмена стропальщиков неподготовленными рабочими Запрещается.
5.9. При подаче, погрузке и разгрузке грузов, для подачи команд и общения с крановщиком, стропальщика и линейных ИТР приняты специальные знаковые сигналы (см. табл.6), с помощью которых, оперативно и точно сообщают крановщику, как и куда нужно перемещать
груз. При подъеме и перемещении грузов команды машинисту крана подаются одним лицом ответственным стропальщиком, назначенным приказом по строительной организации. Сигнал
"СТОП" может податься любым работником, заметившим явную опасность.
6. Мероприятия при производстве работ в зимнее время
Конструкции в зимних условиях допускается производить на растворах с противоморозными химическими добавками, замораживанием растворов и прогревом кладки.
В данном ППР используются химические добавки.
Камень при кладке на растворах с противоморозными добавками очищают от снега и наледи. Кладку ведут такими же способами, как и при положительной температуре. Температура раствора в момент укладки должна быть при слабых морозах (до -10 °С) не ниже +5 °С; при средних
морозах (до -20 °С) +10 °С; при сильных морозах (ниже -20 °С) +15 °С.
Раствор расстилают небольшими порциями для укладки двух-трех камней. Это предохраняет раствор от преждевременного смерзания. Керамические камни укладывают способом вприжим,
соблюдая толщину швов, установленную для летней кладки: горизонтальные -5... 8 мм, вертикальные - 8... 15 мм. При перерывах в работе вертикальные швы верхних рядов кладки должны быть
заполнены раствором. Выложенные конструкции накрывают толем.
7. Погрузочно-разгрузочные работы
При выполнении погрузочно-разгрузочных работ должны соблюдаться требования:
- Приказ №336н «Правила по охране труда»;
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
52
- «Правила безопасности опасных производственных объектов, на которых используются
подъемные сооружения»;
Погрузочно-разгрузочные работы должны выполняться под руководством лица, назначенного приказом руководителя организации, ответственного за безопасное производство работ с кранами. Ответственный за производство погрузочно-разгрузочных работ обязан проверить исправность грузоподъемных механизмов, такелажа, приспособлений, козелков и прочего погрузочноразгрузочного инвентаря, а также разъяснить работникам их обязанности, последовательность выполнения операций, значение подаваемых сигналов и свойства материала, поданного к погрузке
(разгрузке).
Для обеспечения безопасности при производстве погрузочно-разгрузочных работ с применением грузоподъемного крана, его владелец и организация, производящая работы, обязаны выполнять следующие требования:
- на месте производства работ не допускается нахождение лиц, не имеющих отношения к
выполнению работ;
- запрещается присутствие людей и передвижение транспортных средств в зонах возможного обрушения и падения грузов;
- запрещается опускать груз на автомашину, а также поднимать груз при нахождении людей
в кузове или кабине автомашины.
Перемещение мелкоштучных грузов должно производиться в специально для этого предназначенной таре, при этом должна исключаться возможность выпадения отдельных грузов.
При подъеме груза, установленного вблизи стены, штабеля, стойки или другого оборудования, не должно допускаться нахождение людей (в т.ч. стропальщика) между поднимаемым грузом
и указанными частями здания, конструкции или оборудования; это требование должно также выполняться при опускании и перемещении груза.
Такелажные работы или строповка грузов должны выполняться лицами, прошедшими специальное обучение, проверку знаний и имеющим удостоверение на право производства этих работ.
Способы строповки грузов должны исключать возможность падения или скольжения застропованного груза. Установка (укладка) грузов на транспортные средства должна обеспечивать
устойчивое положение груза при транспортировании и разгрузке.
При выполнении погрузочно-разгрузочных работ не допускается строповка груза, находящегося в неустойчивом положении, а также исправление положения элементов строповочных
устройств на приподнятом грузе, оттяжка груза при косом расположении грузовых канатов.
Погрузочно-разгрузочная площадка и проходы не должны быть загромождены, на площадках и проходах не должно быть ям, рытвин, посторонних предметов и скользких мест (скользкие
места необходимо посыпать песком).
О выявленных недостатках, неисправностях необходимо сообщить непосредственному руководителю работ и без его указания к работе приступать не разрешается.
При совместной работе с другими грузчиками должны точно выполняться распоряжения
бригадира или старшего работника.
При погрузке и разгрузке пылящих материалов необходимо применение защитных очков и
респираторов.
Перед укладкой тяжелых грузов на месте их складирования должны быть уложены подкладки для исключения возможного травмирования при опускании груза и обеспечения извлечения
стропов из-под груза.
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
53
Складирование материалов на площадках складирования осуществлять в соответствии с
требованиями Приказа №336н, межотраслевых правил по охране труда при погрузо-разгрузочных
работах, с требованиями стандартов и размещении грузов.
Соблюдать схемы строповок и применять необходимые грузозахватные приспособления,
указанные в графической части данного ППР.
РАЗГРУЗКА АВТОТРАНСПОРТА
При разгрузке автомобиля на строительной площадке:
- в процессе разгрузки участвует, как минимум, ДВА стропальщика (далее стропальщики
№1 и №2);
- по команде стропальщика №1 (согласованной с сигнальщиком) автомобиль подается в зону производства работ;
- водитель должен затормозить автомобиль стояночным тормозом, рычаг коробки передач
установить в положение первой передачи, при необходимости установить под колеса тормозные
башмаки.
Стропальщик №2 поднимается в кузов автомобиля по приставной лестнице и осматривает
груз, убеждаясь в его целостности. При проверке необходимо обратить внимание на:
- груз не защемлен, не завален, не примерз;
- на нем отсутствуют незакрепленные предметы, которые могут выпасть при перемещении;
- достаточность зазоров для пропуска стропов;
- правильность крепления груза (перемещение одного не должно повлечь перемещения другого);
- вес по маркировке и надписям соответствует указанному в ППРк;
- уточняются требования к перемещению и складированию груза (необходимые грузозахватные приспособления, подкладки под груз и прокладки между ним).
В случае выявления нарушений сообщить лицу, ответственному за безопасное перемещение
грузов.
Стропальщик освобождает, предназначенный к подъему груз, от крепежных деталей и приспособлений.
Стропальщик сверяется с характеристикой крана о возможности подъема груза.
Стропальщики (№1 и №2) открывают борта автомобиля, находясь при этом, сбоку от открываемого борта.
Стропальщики (№1 и №2) проверяют, что в опасной зоне отсутствуют люди, включая водителя автомобиля, выставляют сигнальные ограждения.
Стропальщики подбирают грузозахватные приспособления для перемещения груза согласно
ППР, готовят площадку для складирования с необходимыми подкладками.
Стропальщик №1, по согласованию с сигнальщиком, дает команду на подачу крюка к месту
расположения соответствующего грузозахватного приспособления, а затем в кузов автомобиля по
центру груза.
Стропальщик №2 поднимается по приставной лестнице в кузов автомобиля и производит
строповку груза в соответствии со схемами строповок, закрепляет оттяжки.
8. Пожаробезопасность
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
54
На строительной площадке необходимо иметь телефонную связь для вызова пожарной команды.
Рабочий настил лесов должен иметь следующие первичные средства пожаротушения:
- на каждые 20 м рабочего настила - 1 огнетушитель.
- ведра - не менее 4 шт. на весь настил.
В целях пожарной безопасности рабочие должны выполнять следующие требования:
- курить только в специально отведенных местах, обеспеченных средствами пожаротушения;
- горючие строительные отходы убирать ежедневно после работы с рабочих мест и непосредственно со строительной площадки в специально отведенные места на расстоянии не ближе 50
м от зданий и складов;
- не загромождать проходы и доступы к пожарному инвентарю;
- не разводить костры, не сжигать мусор и отходы.
Все работники должны уметь пользоваться первичными средствами пожаротушения, соблюдать требования ГОСТ 12.1.004-91* ССБТ. «Пожарная безопасность. Общие требования» и
«Правила противопожарного режима в РФ»
В целях пожарной безопасности кроме лестничной клетки на лесах должны быть предусмотрены запасные выходы с рабочего настила в помещение через проемы.
Пожарная безопасность на строительной площадке и местах производства работ должна
обеспечиваться в соответствии с требованиями «Правила противопожарного режима в РФ».
Ответственность за пожарную безопасность на строительной площадке и местах производства работ, за соблюдение требований «Правила противопожарного режима в РФ», за своевременное выполнение противопожарных мероприятий, обеспечение и исправное содержание средств
пожаротушения несет начальник строительного участка, назначенный приказом по фирме.
Все работающие должны быть проинструктированы по правилам пожарной безопасности. В
каждой смене должен быть назначен ответственный за противопожарную безопасность.
Пути эвакуации из мест пожарной опасности указываются хорошо видимыми знаками и
держатся постоянно свободными. На видных местах устанавливаются указатели ближайшего сигнала пожарной тревоги, номера телефона пожарной части (команды). Эвакуация должна проводиться по заранее разработанному плану и с персональным учетом каждого работника, оказавшегося в опасной зоне.
Кроме перечисленных в нормах первичных средств пожаротушения и противопожарного
инвентаря на каждые 5000 м.кв. территории устанавливаются пожарные пункты (щит или шкаф,
окрашенные в красный цвет с надписью: "Пожарный пункт") со следующим набором первичных
средств пожаротушения и инвентаря:
- огнетушители типа ОП-5 – 2шт.;
- ведра пожарные – 2 шт.;
- лопата – 4 шт.;
- войлок (или асбестовое полотно) – 2 полотна.
Огнетушители, ящики для песка, бочки для воды, ведра, щиты или шкафы для инвентаря,
ручки для лопат, футляры для кошм и другое оборудование в отличие от хозяйственного инвентаря
должны быть окрашены в красный цвет.
На рабочих местах не должны накапливаться горючие материалы (упаковочные материалы,
опилки, замасленная ветошь, древесный и пластиковый мусор и т.п.), они должны собираться в ме-
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
55
таллические емкости с плотно закрывающейся крышкой, установленные в пожаробезопасных местах.
Сгораемые материалы должны доставляться на рабочие места в количестве, не превышающем сменной потребности.
Сгораемые материалы на открытых площадках должны размещаться в штабелях площадью
не более 100 м.кв. Разрывы между штабелями и строящимися подсобными зданиями, помещениями надлежит принимать согласно СНиП 12-03-2001, а проходы между штабелями (стеллажами)
должны быть шириной не менее 1 м.
Действия персонала в случае пожара
При возникновении пожара действия должностных лиц, находящихся на строительной
площадке, в первую очередь, должны быть направлены на обеспечение безопасности и эвакуацию
людей.
При обнаружении пожара должностным лицам, находящимся на строительной площадке, а
в их отсутствие лицам, взявшим на себя руководство действиями при пожаре, необходимо:
- немедленно сообщить о случившемся в пожарную охрану с указанием точного места пожара и наличии там людей;
- довести информацию о пожаре до членов боевого пожарного расчета и всех людей, находящихся на строительной площадке;
- проинформировать о пожаре непосредственного руководителя, главного инженера;
- до прибытия пожарной помощи принять меры к эвакуации людей и приступить к тушению
пожара имеющимися силами и средствами пожаротушения.
При возникновении пожара должностным лицам следует проверить, вызвана ли пожарная
помощь.
По имеющимся отработанным планам эвакуации организовать эвакуацию людей, механизмов, материальных ценностей, принять меры по предотвращению паники среди работников.
Возглавить руководство тушением пожара до прибытия пожарной части.
Работники, входящие в состав боевого пожарного расчета должны быть хорошо обучены и
натренированы действиям на случай возникновения пожара и при оказании помощи прибывшей
пожарной части.
По прибытии подразделений пожарной охраны, лица, руководившие ликвидацией пожара,
должны сообщить старшему начальнику подразделения прибывшей пожарной части все необходимые сведения о наличии на строительной площадке людей, об очаге пожара, принятых мерах по
его ликвидации, а также о наличии на строительной площадке людей, занятых ликвидацией пожара.
По каждому происшедшему пожару или возгоранию должностными лицами филиала должны выясняться все обстоятельства, способствовавшие возникновению и развитию пожара, и осуществляться необходимые профилактические меры.
Лица, виновные в нарушении правил пожарной безопасности, несут уголовную, административную, дисциплинарную или иную ответственность в соответствии с действующим законодательством.
9. Электробезопасность
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
56
Переносные электроинструменты и светильники, ручные электрические машины, разделительные трансформаторы и другое вспомогательное оборудование должны удовлетворять требованиям государственных стандартов и технических условий в части электробезопасности.
К работе с переносным электроинструментом и ручными электрическими машинами класса
I в помещениях с повышенной опасностью, должен допускаться персонал, имеющий группу II.
Подключение вспомогательного оборудования (трансформаторов, преобразователей частоты, защитно-отключающих устройств и т.п.) к электрической сети и отсоединение его от сети должен выполнять электротехнический персонал, имеющий группу III, эксплуатирующий эту электрическую сеть.
Класс переносного электроинструмента и ручных электрических машин должен соответствовать категории помещения и условиям производства работ с применением в отдельных случаях
электрозащитных средств согласно требованиям.
Перед началом работы с ручными электрическими машинами, переносными электроинструментами и светильниками следует:
- определить по паспорту класс машины или инструмента;
- проверить комплектность и надежность крепления деталей;
- убедиться внешним осмотром в исправности кабеля (шнура), его защитной трубки и штепсельной вилки, целости изоляционных деталей корпуса, рукоятки и крышек щеткодержателей, защитных кожухов;
- проверить четкость работы выключателя;
- выполнить (при необходимости) тестирование устройства защитного отключения (УЗО);
- проверить работу электроинструмента или машины на холостом ходу;
- проверить у машины I класса исправность цепи заземления (корпус машины - заземляющий контакт штепсельной вилки).
Не допускается использовать в работе ручные электрические машины, переносные электроинструменты и светильники с относящимся к ним вспомогательным оборудованием, имеющие дефекты.
При пользовании электроинструментом, ручными электрическими машинами, переносными
светильниками их провода и кабели должны по возможности подвешиваться.
Непосредственное соприкосновение проводов и кабелей с горячими, влажными и масляными поверхностями или предметами не допускается.
Кабель электроинструмента должен быть защищен от случайного механического повреждения и соприкосновения с горячими, сырыми и масляными поверхностями.
Не допускается натягивать, перекручивать и перегибать кабель, ставить на него груз, а также допускать пересечение его с тросами, кабелями, шлангами газосварки.
При обнаружении каких-либо неисправностей работа с ручными электрическими машинами, переносными электроинструментом и светильниками должна быть немедленно прекращена.
Выдаваемые и используемые в работе ручные электрические машины, переносные электроинструмент и светильники, вспомогательное оборудование должны проходить проверку и испытания в сроки и объёмах, установленных ГОСТом, техническими условиями на изделия, действующими объёмом и нормами испытания электрооборудования и аппаратов электроустановок. Для
поддержания исправного состояния, проведения периодических испытаний и проверок ручных
электрических машин, переносных электроинструмента и светильников, вспомогательного обору-
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
57
дования распоряжение руководителя организации должен быть назначен ответственный работник,
имеющий группу III.
При исчезновении напряжения или перерыве в работе электроинструмент и ручные электрические машины должны отсоединяться от электрической сети.
Работникам, пользующимся электроинструментом и ручными электрическими машинами
не разрешается:
- передавать ручные электрические машины и электроинструмент, хотя бы на непродолжительное время, другим работникам;
- разбирать ручные электрические машины и электроинструмент, производить какой-либо
ремонт;
- держаться за провод электрической машины, электроинструмента, касаться вращающихся
частей или удалять стружку, опилки до полной остановки инструмента или машины;
- устанавливать рабочую часть в патрон инструмента, машины и изымать ее из патрона, а
также регулировать инструмент без отключения его от сети штепсельной вилкой;
- работать с приставных лестниц;
- вносить внутрь барабанов котлов, металлических резервуаров и т.п. переносные трансформаторы и преобразователи частоты.
При использовании разделительного трансформатора необходимо руководствоваться следующим:
- от разделительного трансформатора разрешается питание только одного электроприемника;
- заземление вторичной обмотки разделительного трансформатора не допускается;
- корпус трансформатора в зависимости от режима нейтрали питающей электрической сети
должен быть заземлен или занулен. В этом случае заземление корпуса электроприемника, присоединенного к разделительному трансформатору не требуется.
Электробезопасность на строительной площадке, участках работ и рабочих местах должна
обеспечиваться в соответствии с требованиями СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1»: - п.6.4.1, п.6.4.2, п.6.4.6, п.6.4.9, п.6.4.10, п.6.4.12,
Подготовка рабочего места и допуск к работе командированного персонала осуществляются
во всех случаях электротехническим персоналом эксплуатирующей организации.
Изм.
Лист
№ докум.
Подпись
Дата
ППР 286/03-2022.ТК1
Лист
58
