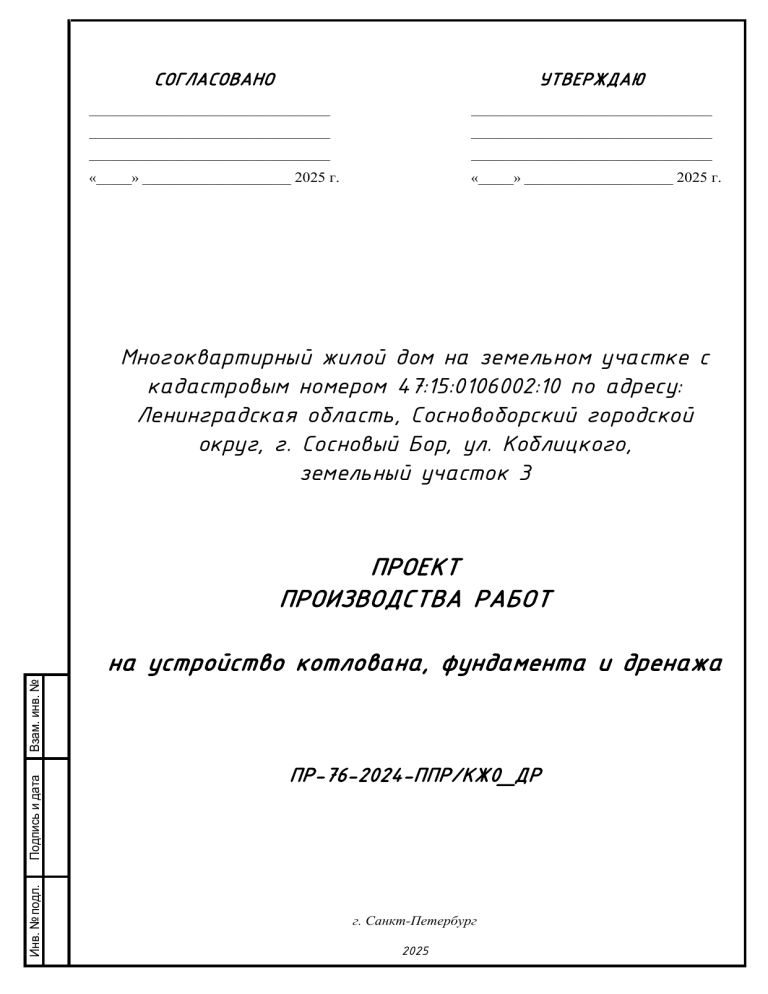

СОГЛАСОВАНО
УТВЕРЖДАЮ
__________________________________
__________________________________
__________________________________
__________________________________
__________________________________
__________________________________
«_____» _____________________ 2025 г.
«_____» _____________________ 2025 г.
Многоквартирный жилой дом на земельном участке с
кадастровым номером 47:15:0106002:10 по адресу:
Ленинградская область, Сосновоборский городской
округ, г. Сосновый Бор, ул. Коблицкого,
земельный участок 3
ПРОЕКТ
ПРОИЗВОДСТВА РАБОТ
Инв. № подл.
Подпись и дата
Взам. инв. №
на устройство котлована, фундамента и дренажа
ПР-76-2024-ППР/КЖ0_ДР
г. Санкт-Петербург
2025
СОДЕРЖАНИЕ
Инв. № подл.
Подп. и дата
Инв. № подл.
Согласовано
Лист согласования ППР……………………………………………………………………………………………….……………………………….……….. 3
Лист ознакомления с ППР………………………………………………………………………………………………….……………………………………4
Лист внесения изменений…………………………………………………………………………………………….………………………………………….6
1 Пояснительная записка…………………………………………………………………………………………………………….………………………….7
2 Технологическая карта на земляные работы ………………………………………………………..………………………………9
3 Технологическая карта на устройство фундаментной плиты …………………………………………...………56
4 Технологическая карта на устройство контурного дренажа ………………………………………….….……100
5 Мероприятия по охране окружающей среды……………………………………………………………………………………..……120
6 Правила пожарной безопасности при производстве строительно-монтажных работ………..121
7 График производства работ…………………………………………………………………………………………………………………………..124
8 Строительный генеральный план………………………………………………………………….……………………………………………..125
ПР-76-2024-ППР/КЖ0_ДР
Многоквартирный жилой дом на земельном участке с кадастровым
номером 47:15:0106002:10 по адресу: Ленинградская область, Сосновоборский
Изм. Кол.уч Лист №док. Подпись Дата городской округ, г. Сосновый Бор, ул. Коблицкого, земельный участок 3
Разработал
Стадия
Лист
Листов
Проект производства работ на устройство
Проверил
котлована, фундамента и дренажа
ППР
2
ППР
Н. Контр
Содержание
ИП КУЗЬМИН АНДРЕЙ
ЮРЬЕВИЧ
Лист согласования ППР
Организация,
должность
Ф.И.О.
Подпись
Дата
Примечание:
Разработанный ППР согласовывается с владельцем грузоподъемной машины, осуществляющим
надзор и руководителем организации.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
3
Лист ознакомления с ППР
Организация,
должность
Ф.И.О.
Подпись
Дата
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
4
Лист внесения изменений
Организация,
должность,
Ф.И.О.
Подпись
Дата
Наименование изменений
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
5
1 Пояснительная записка
1.1.
ОБЩИЕ ДАННЫЕ
Данный проект производства работ (далее – ППР) разработан на комплекс
строительно-монтажных работ по устройству котлована, фундаментной плиты и
контурного пристенного дренажа объекта «Многоквартирный жилой дом на земельном
участке с кадастровым номером 47:15:0106002:10 по адресу: Ленинградская область,
Сосновоборский городской округ, г. Сосновый Бор, ул.Коблицкого, земельный участок 3».
Возводимое здание представляет собой отдельно стоящий 8-ми этажный жилой дом
из 1 секции.
За относительную отметку 0,000 принят уровень чистого пола 1-го этажа, что
соответствует абсолютной отметке равной 16,61.
ППР выполнен на основании и в соответствии с:
- рабочей документацией, разработанной ООО "Скандинавия Проект 2" шифр ПР-762024-КЖ0 «Фундаменты», ПР-76-2024-ДР «Дренаж»;
- проектной документацией, разработанной ООО "Скандинавия Проект 2" шифр ПР76-2024-ПОС.Т «Проект организации строительства»;
- техническим отчетом по результатам инженерно-геологических изысканий,
разработанного ООО «Геодезическое сопровождение строительства».
- нормативно-технической документацией:
1)
Федеральный закон № 116-ФЗ от 21.07.1997г «О промышленной безопасности
опасных производственных объектов» ред. от 08.08.2024г.
2)
МДС 12-81.2007 «Методические рекомендации по разработке и оформлению
проекта организации строительства и проекта производства работ».
3)
МДС 12-46.2008 ««Методические рекомендации по разработке и оформлению
проекта организации строительства, проекта организации работ по сносу (демонтажу),
проекта производства работ».
4)
Приказ Минтруда России от 28.10.2020 № 753н «Об утверждении Правил по
охране труда при погрузочно-разгрузочных работах и размещении грузов».
5)
Приказ Минтруда России от 11.12.2020 N 884н «Об утверждении Правил по
охране труда при выполнении электросварочных и газосварочных работ».
6)
Правила противопожарного режима в Российской Федерации, утвержденных
постановлением Правительства РФ от 16.09.2020г. №1479.
7)
СП 12-136-2002 «Решения по охране труда и промышленной безопасности в
проектах организации строительства и проектах производства работ».
8)
Приказ Минтруда России от 15.12.2020 №903н «Об утверждении Правил по
охране труда при эксплуатации электроустановок».
9)
Приказ Министерства энергетики РФ от 12.08.2022 №811 «Об утверждении
Правил технической эксплуатации электроустановок потребителей».
10)
СП 70.13330.2012 Несущие и ограждающие конструкции (изм.№5).
11)
СП 48.13330.2019 Организация строительства.
12)
СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие
требования.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
6
13)
СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное
производство.
14)
ГОСТ 25100-2011 «Грунты. Классификация»;
15)
СП 71.13330.2017 Изоляционные и отделочные покрытия. Актуализированная
редакция СНиП 3.04.01-87
16)
СП 76.13330.2016 Электротехнические устройства. Актуализированная
редакция СНиП 3.05.06-85
17)
СП 50-101-2004 «Проектирование и устройство оснований и фундаментов
зданий и сооружений»;
18)
СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»;
Перед началом работ ответственному руководителю (производителю) работ
необходимо ознакомить работников с решениями, предусмотренными в ППР и провести
инструктаж о безопасных методах работ c последующими подписями в Листе ознакомления.
Все указанные в рабочих чертежах изделия, конструкции и материалы, поступающие
на строительную площадку, должны быть сертифицированы на момент проведения
строительно-монтажных работ в отношении гигиенической и пожарной безопасности,
соответствия государственным стандартам и быть приняты входным контролем.
На территории стройплощадки предусмотрен кольцевой проезд автотранспорта с
выездом через основные ворота с обязательной мойкой колес. Скорость движения
автотранспорта вблизи мест производства работ должна быть не более 10 км/ч на прямых
участках и не более 5 км/ч на поворотах.
Электробезопасность на строительной площадке и рабочих местах обеспечить в
соответствии с требованиями «Правил по охране труда при эксплуатации
электроустановок» утв. приказом Министерства труда и социальной защиты РФ от
15.12.2020 №903н и ГОСТ 12.1.019-2017 «ССБТ. Электробезопасность. Общие требования и
номенклатура видов защиты».
Пожарную безопасность на строительной площадке и рабочих местах обеспечить в
соответствии с «Правилами противопожарного режима в РФ» утв. постановлением
Правительства от 16.09.2020г. №1479.
Все лица, находящиеся на объекте, должны носить защитные каски по ГОСТ EN 3972012.
Строительные материалы на строительную площадку доставляются централизованно
грузовыми автотранспортом, складируются на открытых площадках с соблюдением норм и
требований техники безопасности и СП 2.2.3670-20 «Санитарно-эпидемиологические
требования к условиям труда», СанПиН 1.2.3685-21 «Гигиенические нормативы и требования
к обеспечению безопасности и (или) безвредности для человека факторов среды обитания».
Разгрузка стройматериалов производится с помощью монтажного крана и вручную.
Механизированный способ погрузочно-разгрузочных работ является обязательным для
грузов массой свыше 50 кг, а также при подъеме грузов на высоту более 2 м. Погрузочноразгрузочные работы на строительной площадке должны выполняться согласно требований
СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования", Приказ
№871н от 09.12.2020 "Правила по охране труда на автомобильном транспорте", ГОСТ
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
7
12.3.009-76* "ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности",
ГОСТ 12.3.020-80* "ССБТ. Процессы перемещения грузов на предприятиях. Общие требования
безопасности", Приказ №753н от 28.10.2020 "Правила по охране труда при погрузочноразгрузочных работах и размещении грузов".
Привозные материалы доставляются на стройплощадку по железной дороге до
станции разгрузки и далее автотранспортом на объект:
- песок и щебень - с местных карьеров автотранспортом.
- бетон и раствор - с завода ЖБИ автотранспортом.
Излишний грунт размещается на площадке временного хранения грунта согласно
стройгенплана.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
8
2 Технологическая карта на земляные работы
2.1 ОБЛАСТЬ ПРИМЕНЕНИЯ. ОБЩИЕ ПОЛОЖЕНИЯ
В настоящей технологической карте (далее по тексту-ТК) приведены указания по
организации и технологии производства работ по земляным работам. Определен состав
производственных операций, требования к контролю качества и приемке работ,
производственные и материальные ресурсы.
Производство работ по устройству котлована выполняется в соответствии с
действующими требованиями следующих нормативных документов:
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»;
- СНиП 12-03-2001 "Безопасность труда в строительстве". Часть 1.Общие требования;
- СНиП 12-04-2002 "Безопасность труда в строительстве". Часть 2. Строительное
производство;
- СП 48.13330.2019 "Организация строительства", актуализированная редакция СНиП
12-01-2004
В состав земляных работ входит:
- геодезическая разбивка;
- вертикальная планировка территории застройки с уплотнением грунта в местах
подсыпок;
- планировка территорий застройки, обеспечивающая временный сток поверхностных
вод;
- устройство котлована под проектируемое здание.
2.2 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
2.2.1 Подготовительные работы
До начала производства земляных работ должно быть выполнено создание
геодезической разбивочной основы, которое входит в функции заказчика и который должен
передать геодезическую разбивочную основу не менее чем за 10 рабочих дней до начала
выполнения работ основного периода, в том числе:
- знаки разбивочной сети строительной площадки;
- плановые (осевые) знаки внешней разбивочной сети, а при отсутствии - знаки,
используемые для закрепления разбивочных осей, с оформлением акта на разбивку осей и
схемы закрепления осей;
- плановые (осевые) знаки линейных сооружений, определяющие ось, начало-конец
трассы, колодцы, закрепленные на прямых участках не менее чем через 0,5 км и на углах
поворота трассы;
- нивелирные реперы, заложенные у возводимого здания и вдоль инженерных сетей
- каталоги координат, высот и абрисы всех пунктов геодезической основы.
Создание геодезической разбивочной основы включает:
- построение разбивочной сети строительной площадки;
- вынос в натуру основных или главных осей здания (в дальнейшем - разбивочных
осей);
- построение внешней разбивочной сети здания;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
9
- вынос в натуру внеплощадочных линейных сооружений.
Построение разбивочной геодезической основы для строительства необходимо
производить методами, отвечающими точности местоположения (в плане и по высоте),
необходимой для производства строительно-монтажных работ с использованием пунктов,
знаков и реперов сетей и заложенных в период изыскательских работ согласно МДС 1119.2009 «Временные Рекомендации по организации технологии геодезического обеспечения
качества строительства многофункциональных высотных зданий».
Выполнение работ предусмотрено с использованием следующих приборов и
инструментов: землемерная стальная лента длиной 50 м ЛЗ-50 с двумя комплектами
шпилек; рулетка на крестовине из ПВХ длиной 20 м РВ-20; пружинный динамометр для
натяжения рулетки с нормальной силой Р=10 кг; цифровой нивелир Sokkia
SDL50 и электронный тахеометр Sokkia SET 230 RK, в качестве основного измерительного
инструмента.
Рис.1. Стальная землемерная лента длиной 50 м тип ЛЗ-50
а - вид при хранении; б - вид штриховки; в - комплект стальных шпилек
Рис.2. Стальные рулетки
а - длиной 50 м тип РК-50; б - длиной 20 м РВ-20; в - пружинный динамометр
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
10
Рис.3. Тахеометр Sokkia SET 230 RK
Рис.4. Нивелир Sokkia SDL50
Геодезические разбивочные работы при выносе в натуру проекта вертикальной
планировки следует выполнять, руководствуясь требованиями следующих нормативных
документов:
- СП 48.13330.2019 «Организация строительства»;
- СП 126.13330.2017 «Геодезические работы в строительстве»;
- Пособие к СНиП 3.01.03-84. Производство геодезических работ в строительстве;
- СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения»;
- ГОСТ Р 51872-2002 «Документация исполнительная геодезическая. Правила
выполнения»;
- СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;
- СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное
производство;
- Приказ Министерства строительства и жилищно-коммунального хозяйства РФ от
16.05.2023 г. №344/пр «Об утверждении состава и порядка ведения исполнительной
документации при строительстве, реконструкции, капитальном ремонте объектов
капитального строительства»;
- Приказ Министерства строительства и жилищно-коммунального хозяйства РФ от
02.12.2022 г. №1026/пр «Об утверждении формы и порядка ведения общего журнала, в котором
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
11
ведется учет выполнения работ по строительству, реконструкции, капитальному ремонту
объекта капитального строительства».
На генеральном плане застройки участка и разбивочном плане указывается привязка
осей проектируемого сооружения к знакам геодезической основы, закрепленным на
местности или к постоянным предметам. Оси ориентируют - подписывают наименования
продольных и поперечных осей. На разбивочном плане указывают расстояния между осями и
другую цифровую информацию для проведения разбивочных работ.
Положение основных точек пересечения осей будущего сооружения характеризуется
цифрами-координатами, результатами линейных измерений и отметками (высотами),
привязанными к геодезическим точкам (пунктам), закрепленным на местности.
На разбивочном плане указывают координаты точек зданий и сооружений
относительно осей координат строительной сетки. Работа по разбивке осей здания при
этом сводится к измерениям от закрепленных на местности вершин сетки.
При проведении работ с использованием методов и технологий геодезического
обеспечения строительства приборно-инструментальными комплексами ГЛОНАСС/GPS знаки
разбивочной основы должны быть закреплены вблизи объекта строительства, в местах где
применение спутниковых технологий и методов измерений создает возможность определения
взаимного положения центров знаков относительно антенн базовых приемников на точках
с известными координатами или базовых станций региона строительства в плане: 5 мм +
0,5 мм/км, по высоте 10 мм + 0,5 мм/км. Для знаков разбивочной основы, проектируемых для
возведения высотных зданий и комплексов, должна быть предусмотрена возможность
определения их взаимного местоположения с предельной погрешностью не более в плане 10
мм и по высоте 20 мм. Предельная погрешность определения координат знаков основы
спутниковыми методами относительно базовых станций не должна превышать 20 мм в
режиме постобработки.
Для определения плановых координат пунктов геодезической разбивочной основы
используется спутниковый метод. Измерения проводятся двухчастотным приемником Leica
GS- 14 с длиной сессии 1 час. Приемник должен проходить ежегодную поверку средств
измерений.
Пункты геодезической разбивочной основы надлежит закреплять постоянными и
временными геодезическими знаками в зависимости от сроков проведения строительных
работ.
Основные и главные оси закрепляются створными знаками в количестве не менее
четырех на каждую ось, не считая знаков, закрепляющих точки пересечения осей.
Разбивку котлована на местности начинают с закрепления кольями контуров его
бровки и дна, используя для этого взаимно перпендикулярные крайние или центральные
главные оси сооружения по разбивочной геодезической схеме и геометрические размеры
котлована. После этого вокруг будущего котлована на расстоянии 2-3 м от бровки
устанавливают обноски, состоящие из врытых в грунт металлических или деревянных стоек
и прикрепленных к ним строго по одному уровню реек-досок.
Перед выполнением разбивочных работ исполнитель должен проверить сохранность
знаков разбивочной сети путем повторных измерений.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
12
Допустимые средние квадратические погрешности при построении геодезической
основы: угловые измерения + 2`; линейные измерения 1/1000; определение отметок + 50 мм.
В процессе работ следует контролировать правильность закрепления трассы с
учетом следующих требований:
• створные знаки углов поворота трассы должны быть установлены в
количестве не менее двух на каждое направление угла видимости;
• створные знаки на прямолинейных участках трассы должны быть
установлены попарно в пределах видимости не реже чем через 1 км;
• высотные реперы должны быть установлены не реже чем через 5 км
вдоль трассы, кроме устанавливаемых на переходах водных преград.
Допустимые средние квадратические погрешности при построении геодезической
основы приведены в таблице 1.1 и 1.2.
Таблица 1.1 Допустимые средние квадратические
погрешности при построении геодезической основы
Характеристика
строительства
объектов
Величины средних квадратических погрешностей построения разбивочной сети
строительной площадки
угловые
измерения,
линейные измерения
определение превышения
на 1 км хода, мм
Предприятия
и
группы
зданий
(сооружений) на участках площадью более 1 км2;
отдельно
стоящие
здания
(сооружения) с площадью застройки более 100
тыс. м2
3
1___
25 000
4
Предприятия
и
группы
зданий
(сооружений) на участках площадью менее 1
км2; отдельно стоящие здания (сооружения) с
площадью застройки от 10 до 100 тыс. м2
5
1___
10 000
6
Отдельно
стоящие
здания
(сооружения) с площадью застройки менее 10
тыс. м2; дороги, инженерные сети в пределах
застраиваемых территорий
10
1___
5 000
10
Дороги,
инженерные
сети
внезастраиваемых
территорий;
земляные
сооружения, в том числе вертикальная
планировка
30
1___
2 000
15
Таблица 1.2 Допустимые средние квадратические погрешности
при построении геодезической основы
Характеристика
объектов строительства
Величины средних квадратических погрешностей построения внешней и внутренней разбивочных
сетей здания (сооружения) и других разбивочных работ
линейные
измерения
угловые
определение
измерения, с
превышения
на
станции, мм
Определение
Передача
отметок на точек,
осей
по
монтажном вертикали, мм
горизонте
относительно
исходного,
мм
инженерные сети,
дороги, подъездные пути
1___
20 000
30
5
–
–
земляные
сооружения, в том числе
вертикальная планировка
1___
10 000
45
10
–
–
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
13
В процессе возведения здания строительно-монтажной организации (генподрядчик,
субподрядчик) следует проводить геодезический контроль точности геометрических
параметров зданий (сооружений), который является обязательной составной частью
производственного контроля качества.
Геодезический контроль точности геометрических параметров зданий (сооружений)
заключается в следующем:
а) геодезической (инструментальной) проверке соответствия положения элементов,
конструкций и частей зданий (сооружений) и инженерных сетей проектным требованиям в
процессе их монтажа и временного закрепления (при операционном контроле);
б) исполнительной геодезической съемке планового и высотного положения
элементов, конструкций и частей зданий (сооружений), постоянно закрепленных по окончании
монтажа (установки, укладки), а также фактического положения подземных инженерных
сетей.
Исполнительную геодезическую съемку подземных инженерных сетей следует
выполнить до засыпки траншей.
Геодезический контроль точности геометрических параметров зданий (сооружений),
в том числе исполнительные геодезические съемки на всех этапах строительства, следует
осуществлять организациям, выполняющим эти работы.
Условия обеспечения точности выполнения геодезических работ приведены в
обязательных приложениях СП 126.13330.2017.
Погрешность измерений в процессе геодезического контроля точности
геометрических параметров зданий (сооружений), в том числе при исполнительных съемках
инженерных сетей, должна быть не более 0,2 величины отклонений, допускаемых
строительными нормами и правилами, государственными стандартами или проектной
документацией.
Результаты геодезической (инструментальной) проверки при операционном контроле
должны быть зафиксированы в общем журнале работ.
2.2.2 Земляные работы
Производство земляных работ выполняется в соответствии с действующими
требованиями следующих нормативных документов:
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»;
- СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и
сооружений»;
- СП 70.13330.2012 «Несущие и ограждающие конструкции.
Выполняются следующие основные виды земляных работ:
- планировка площадок строительства зданий и сооружений;
- выемка грунта для устройства фундаментов;
- устройство песчаной подготовки;
- обратная засыпка пазух выемок и траншей с последующим послойным уплотнением
грунта;
- формирование насыпей.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
14
Производство земляных работ на строительной площадке разрешается только после
выполнения геодезических работ по разбивке земляных сооружений и установки
соответствующих разбивочных знаков.
Послойное уплотнение грунта при устройстве насыпи выполняется с использованием
грунтового катка по типу Dynopac CA2500D (допускается замена на другой каток с
аналогичными техническими характеристиками).
Земляные работы по устройству насыпи, котлованов зданий и сооружений
производятся гусеничным гидравлическим экскаватором CАТ 324D L с емкостью ковша 1,4
м3 (допускается замена на другой экскаватор с аналогичными техническими
характеристиками).
Погрузка грунта, извлекаемого из котлована на автомобили-самосвалы КамАЗ-55111
должна производиться со стороны заднего или бокового борта (допускается замена на
другие автосамосвалы с аналогичными техническими характеристиками).
Доработку недоборов при отрывке котлованов до проектной отметки следует
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
15
производить с сохранением природного сложения грунтов оснований. Допустимые недоборы
грунта составляет 20 см;
Отрытый из котлованов грунт вывозится на автосамосвалах к местам:
- подсыпки грунта, предусмотренных картограммой вертикальной планировки
территории;
- полигон ТБО - при негодности грунта для подсыпок и засыпок (не далее 30 км от
места производства работ);
Оставлять или временно хранить грунт непосредственно за верхней бровкой
котлованов (в пределах призмы обрушения) или на дне готового котлована запрещается.
Непригодность грунта для засыпок, подсыпок и насыпей устанавливается актами с
участием заказчика при вскрытии котлованов и траншей.
Перемещение, установка и работа машины, транспортного средства вблизи выемок
(котлованов, траншей, канав и т.п.) с неукрепленными откосами (уклон 1:1) разрешаются
только за пределами призмы обрушения грунта. Минимальное расстояние по горизонтали
от основания откоса выемки до ближайших опор машины допускается принимать:
Доработку недоборов до проектной отметки следует производить с сохранением
природного сложения грунтов оснований. Способ восстановления оснований в результате
перебора глубиной более 50см должен быть согласован с проектной организацией.
Перед допуском работников в выемки глубиной более 1,3 м ответственным лицом
должно быть проверено состояние откосов (1:0,5), а также надежность крепления стенок
выемки.
Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть
удалены.
Основание траншеи утрамбовывают электротрамбовкой ТSS-HCR60K (допускается
замена на другие механизмы с аналогичными техническими характеристиками) . Обратную
засыпку устраивают местным грунтом с послойным трамбованием электротрамбовкой.
Разработка траншей для последующей укладки инженерных сетей предусмотрена с
использованием экскаваторов с объемом ковша 0,25 – 0,5 м³.
Для сбора воды в котлованах следует устроить приямки для приемного колодца
размером ∼1,0х1,0х1,5 м ниже дна траншеи с установкой дренажных насосов
производительностью 10 м3/ч. Отметки приямка уточняются на месте в соответствии с
фактическими отметками дна котлована. Работы по открытому водоотливу выполняются в
соответствии с указаниями СП 45.13330.2017.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
16
Рисунок 5 - Схема открытого водоотлива
1 – первоначальная поверхность грунтовых вод; 2 — сборная канава; 3 — приямок: 4 —насос; 5 —
напорный трубопровод; 6 — сниженная поверхность грунтовых вод
Ковш из грунта в забое необходимо выводить немедленно после достаточного его
наполнения. Во время поворота платформы экскаватора к месту разгрузки ковш
поднимается на разгрузочную высоту, а опорожнение его производится в момент, когда он
находится над кузовом автосамосвала.
Доработка недобора грунта до проектной отметки производится средствами малой
механизации с сохранением природного сложения грунтов основания либо вручную. Толщина
слоя недобора зависит от применяемого типа ковша экскаватора.
Восполнение переборов в местах устройства фундаментов и укладки конструкций
выполняется местным грунтом с уплотнением до плотности грунта естественного сложения
основания или маслосжимаемым грунтом, модуль деформации которого составляет не менее
35 МПа. В просадочных грунтах II типа применение дренирующего грунта не допускается.
Способ восстановления оснований, нарушенных в результате промерзания,
затопления, а также переборов глубиной более 0,5 м, необходимо согласовать с проектной
организацией.
2.3 ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
1. Контроль и оценку качества работ выполняют в соответствии с требованиями
нормативных документов:
- СП 48.13330.2019 "СНиП 12-01-2004 Организация строительства";
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»;
Контроль качества строительно-монтажных работ осуществляется специалистами с
привлечением аккредитованной строительной лаборатории, оснащенной техническими
средствами, обеспечивающими необходимую достоверность и полноту контроля, и
возлагается на производителя работ или мастера.
Строительный контроль качества работ должен включает в себя входной контроль
проектной рабочей документации и результатов инженерных изысканий, а также качество
выполненных предшествующих работ, операционный контроль строительно-монтажных
работ, производственных процессов или технологических операций и приемочный контроль
выполненных работ с оценкой соответствия.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
17
2. Входной контроль
Входной контроль проводится с целью выявления отклонений от требований проекта
и соответствующих стандартов. Входной контроль поступающих на объект строительных
материалов, конструкций и изделий осуществляется:
- регистрационным методом путём анализа данных, зафиксированных в документах
(сертификатах, паспортах, накладных и т.п.);
- внешним визуальным осмотром (по ГОСТ 16504-81);
- техническим осмотром (по ГОСТ 16504-81);
- при необходимости - измерительным методом с применением средств измерения
(проверка основных геометрических параметров), в т.ч. лабораторного оборудования;
- контрольными испытаниям в случаях сомнений в правильности характеристик или
отсутствии необходимых данных в сертификатах и паспортах заводов-изготовителей.
Входной контроль поступающих материалов осуществляет комиссия, назначенная
приказом директора строительной организации. В состав комиссии включают представителя
отдела снабжения, Производственно-технического отдела и линейные ИТР.
При входном контроле рабочей документации проводится проверка ее комплектности
и достаточности в ней технической информации для производства работ.
При входном контроле рабочей документации её проверку производят работники
Технического и Производственного отделов строительной организации.
Замечания по Проектно-сметной документации и Организационно-технологической
документации оформляются в виде заключения для предъявления через заказчика проектной
организации. Принятая документация направляется на строительную площадку с отметкой
"К производству работ" и подписью главного инженера.
При входном контроле проектной документации проверяются:
- комплектности проектной и входящей в её состав рабочей документации в объеме,
необходимом и достаточном для производства работ;
- взаимная увязка размеров, координат и отметок (высот), соответствующих
проектных осевых размеров и геодезической основы;
- наличие согласований и утверждений;
- соответствие границ стройплощадки на строительном генеральном плане
установленным сервитутам;
- наличие ссылок на нормативные документы на материалы и изделия;
- наличие требований к фактической точности контролируемых параметров;
- условия определения с необходимой точностью предлагаемых допусков на размеры
изделий и конструкций, а также обеспечение выполнения контроля указанных в проектной
документации параметров при установке изделий и конструкций в проектное положение,
наличие указаний о методах и оборудовании для выполнения необходимых испытаний и
измерений со ссылкой на нормативные документы;
- техническая оснащенность и технологические возможности выполнения работ в
соответствии с проектной документацией;
- достаточность перечня скрытых работ, по которым требуется производить
освидетельствование конструкций объекта, подлежащих промежуточной приемке.
На строительной площадке в процессе входного контроля:
- должны быть проверены документы о качестве и маркировка конструкций с целью
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
18
определения наличия в документах о качестве всех требуемых данных, а также с целью
определения соответствия поступивших материалов требованиям проекта и нормативных
документов;
- в случае выявления неполного состава или нарушений в порядке составления
сопроводительной документации и (или) выявления несоответствия внешнего вида либо
маркировки продукции нормативно-техническим требованиям, проводятся испытания
продукции с составлением акта отбора образцов продукции и обязательным вызовом
уполномоченных представителей поставщика и изготовителя продукции.
Для определения основных свойств разрабатываемого грунта в котловане для
определения его пригодности для обратной засыпки необходимо руководствоваться
техническим заключением проектной организации об инженерно-геологических условиях
участка строительства.
На разрабатываемый грунт должно быть заключение по санитарно-экологическому
и радиационному обследованию.
Гранулометрический состав грунта должен соответствовать проекту. Выход за
пределы диапазона, установленного проектом, допускается не более чем в 20% определений.
Содержание в грунте древесины, волокнистых материалов, гниющего или
легкосжимаемого строительного мусора, а также наличие снега и льда не допускается.
Периодичность контроля - по указаниям проекта, а при отсутствии указаний ежесменное, но не реже чем одно определение на 300 м3 насыпи.
При обнаружении расхождений фактических показателей вида грунта, влажности или
других характеристик с проектными данными в случаях, если эти расхождения могут
оказать влияние на качество обратной засыпки, заказчик обязан внести в рабочую
документацию соответствующие изменения.
Результаты входного контроля должны регистрироваться в "Журнале входного учета
и контроля качества получаемых деталей, материалов, конструкций и оборудования" по
форме, приведенной в Приложении И, СП 48.13330.2019.
3. Операционный контроль
Операционный контроль осуществляется в ходе выполнения строительных процессов
или производственных операций с целью обеспечения своевременного выявления дефектов и
принятия мер по их устранению и предупреждению. При операционном контроле проверяется
соблюдение технологий выполнения работ, соответствие выполнения работ рабочим
проектом и нормативными документами.
При операционном контроле качества разработки котлована геодезической службой
контролируются геометрические размеры и высотные отметки дна котлована.
Контроль осуществляется измерительным методом (с помощью измерительных
инструментов и приборов) или техническим осмотром под руководством прораба (мастера),
систематически от начала до полного завершения работ.
Контроль качества земляных работ предусматривает:
- точность соблюдения геометрических размеров котлована;
- точность высотных отметок дна котлована.
Необходимо проверить, что случайные переборы грунта в котловане восстановлены
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
19
местным или песчаным грунтом с тщательным уплотнением.
Не допускается размыв, размягчение, разрыхление или промерзание верхнего слоя
грунта основания толщиной более 3 см.
Состав контролируемых показателей, предельные отклонения, объем и методы
контроля при вертикальных планировках должны соответствовать требованиям СП
45.13330.2017:
1. Отклонения отметок дна выемок от проектных (кроме выемок в валунных, скальных
и вечномерзлых грунтах) при черновой разработке:
а) одноковшовыми экскаваторами, оснащенными ковшами с зубьями:
- для экскаваторов с механическим приводом по видам рабочего оборудования:
Драглайн +25 см;
Прямого копания +10 см;
обратная лопата +15 см;
- для экскаваторов с гидравлическим приводом
+10 см;
б) одноковшовыми экскаваторами, оснащенными планировочными ковшами,
2. Отклонения отметок дна выемок от проектных при черновой разработке в
скальных и вечномерзлых грунтах, кроме планировочных выемок:
а)недоборы
не допускаются;
б)переборы
по табл. СП 45.13330.2017;
3. Отклонения отметок дна выемок от проектных при черновой разработке в
скальных и вечномерзлых грунтах планировочных выемок:
а)недоборы 10 см;
б)переборы 20 см;
4. То же, без рыхления валунных и глыбовых грунтов:
а)недоборы не допускаются;
б) переборы - не более величины максимального диаметра валунов (глыб), содержащихся
в грунтах в количестве свыше 15 % по объему, но не более 0,4 м;
5. Отклонения уклона спланированной поверхности от проектного, кроме орошаемых
земель - не должны превышать ± 0,001 при отсутствии замкнутых понижений;
6. Отклонения отметок спланированной поверхности от проектных, кроме орошаемых
земель:
а)в нескальных грунтах ± 5 см;
7. Средняя по проверяемому участку плотность сухого грунта планировочных и других
уплотняемых насыпей, для которых эта величина не задана проектом - не ниже плотности
сухого грунта, соответствующей контрольным значениям коэффициента уплотнения;
8. Содержание мерзлых комьев в насыпях от общего объема отсыпаемого грунта не
должно превышать:
а)для насыпей, уплотняемых укаткой 20 %;
б) для насыпей, уплотняемых трамбованием 30 %;
в) для насыпей, возводимых без уплотнения 50 %;
9. Размер твердых включений, в т.ч. мерзлых комьев в насыпях - не должны превышать
2/3 толщины уплотняемого слоя, но не более 30 см;
10. Средняя по проверяемому участку плотность сухого грунта планировочных
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
20
уплотняемых насыпей, для которых величина не задана проектом - не ниже плотности
сухого грунта, соответствующей контрольным значениям коэффициента уплотнения,
приведенным в СП 45.13330.2017;
11. Вид и характеристики вскрытого грунта естественных оснований под земляные
сооружения - должны соответствовать проекту. Не допускается размыв, размягчение,
разрыхление или промерзание верхнего слоя грунта основания толщиной более 3 см.
Лица,
Операции,
осуществляющ
Состав
Способ
подлежащие
ие
контроль
контроля
контроля
контролю
качества
Производ
Разбивка
Точность
Теодолит,
итель работ, осей и контуров выноса
стальная
мастер
площадки,
рулетка
нулевой линии
Подготовит
Устройст
ельные работы
во временных
автовозных
дорог
Время
контроля
Лица,
Актиру
привлекаемые
емые работы
к контролю
До
начала
ст
разработки и
отсыпки
грунта
Визуально
До
начала
разработки и
отсыпки
грунта
То же
То же
Геодези
+
Организа
ция
отвода
поверхностных
вод
Разработка
Геометри
Нивелир,
В
Геодези
планировочной
ческие размеры стальная
процессе
ст
выемки
в
плане, рулетка,
разработки
высотные
уклономер,
выемки
отметки,
откосник
крутизна
откосов
Соблюдени
Визуальный
Периоди
е допустимых , измерительный чески
переборов
и
недоборов
планируемых
поверхностей
Разработка
Крутизна
Визуально,
В
Геодези
грунта в резерве откосов,
откосник,
процессе
ст
(карьере) (кроме геотехнические плотномер,
разработки
грунтов
со свойства
влагомер
карьера
скальными
грунта
включениями)
Отсыпка
Толщина
Нивелир,
В
Геодези
планировочной
слоя отсыпки, стальная
процессе
ст,
насыпи
физикорулетка,
отсыпки
лаборатория
механические уклономер,
насыпи
характеристик откосник,
и
грунта, плотномер,
геометрические влагомер
размеры
в
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
21
плане,
высотные
отметки,
крутизна
откосов
Планировоч
Содержан
Визуальный
Периоди
ные работы
ие
крупных , измерительный чески
включений
Соблюдени
Нивелир,
После
Геодези
е
проектных стальная
отсыпки
ст
отметок
рулетка,
насыпи
и
планируемой
уклономер,
планировки
поверхности,
откосник
отсылочной
геометрические
выемки
размеры
в
плане,
крутизна
откосов
Плотност
Нивелир,
После
лабора
ь
грунта стальная
отсыпки
тория
насыпей
рулетка,
насыпи
и
уклономер,
планировки
откосник
отсылочной
выемки
Соблюдени
То же
То же
е
уклона
планируемой
поверхности
Наличие,
Регистрац
-«полнота
и ионный
правильность
заполнения
исполнительной
и
производственн
отехнологическо
й документации
Состав контролируемых показателей, предельные отклонения, объем и методы контроля
при устройстве земляной насыпи должны соответствовать требованиям СП 45.13330.2017:
1. Отсыпку насыпей на местности с уклоном менее 1:10 при сухом основании и
обеспеченном стоке поверхностных вод следует производить непосредственно на
естественную поверхность грунта. Растительный слой (дерн) с поверхности основания
допускается не удалять, за исключением участков с нулевыми отметками и участков
основания под насыпи высотой менее 0,5 м.
- при уклоне от 1:5 до 1:3 в основании насыпи нарезаются уступы; на косогорах,
сложенных из дренирующих грунтов, не покрытых растительностью, устройство уступов не
требуется.
При возведении насыпей на периодически увлажняемых основаниях до начала отсыпки
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
22
необходимо обеспечить отвод поверхностных вод и произвести осушение основания согласно
проекту.
Влажность грунта в теле насыпи, плотность, объемный вес скелета грунта задаются
проектом.
Гранулометрический состав грунта должен соответствовать проекту и данным
геологических изысканий. Содержание в грунте, предназначенном для устройства насыпей,
древесины, волокнистых материалов, гниющего или легкосжигаемого строительного мусора
не допускается, а количество растворимых солей не должно превышать указанного в
проекте.
Размер твердых включений, в т.ч. мерзлых комьев, в насыпях не должен превышать 2/3
толщины уплотненного слоя, но не более 15 см для грунтовых подушек и 30 см для прочих
насыпей, причем они должны быть равномерно распределены в отсыпаемом грунте и
расположены не ближе 0,2 м от изолированных конструкций, а мерзлые комья, кроме того,
не ближе 1 м от откоса насыпи.
Температура грунта, отсыпаемого и уплотняемого при отрицательной температуре
воздуха, должна обеспечивать сохранение немерзлого или пластичного состояния грунта
до конца его уплотнения.
2. Сужение земляного полотна (уменьшение расстояния от оси до бровки) не
допускается;
3. Отклонение отметок бровки или оси земляного полотна
0,05 м.
4. Увеличение крутизны откосов земляной насыпи не допускается.
5. Отклонение от проекта вертикальной планировки не должно превышать:
- по уклонам спланированной территории
0,001;
- по уклонам водоотводных канав
0,0005;
- по толщине слоя растительного грунта
10%. г
Отклонение от проектных отметок допускается лишь в отдельных местах и при
условии, если при этом не нарушается заданное направление стока воды.
6. Отклонение геометрических размеров насыпей:
- положения оси насыпей железных дорог
± 10 см;
- то же, автомобильных дорог
± 20 см;
- ширина насыпей по верху и по низу
± 15 см;
- отметок поверхностей насыпей
± 5 см;
7. Проверка качества земляных работ, выполненных в зимнее время, должна проводиться
весной путем выявления основных характеристик грунта, уложенного в зимнее время.
8. Общее количество мерзлых комьев от общего объема отсыпаемого грунта должно
быть не более:
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
23
- для насыпей, уплотняемых укаткой
- для насыпей, уплотняемых трамбованием
- для насыпей, возводимых без уплотнения
9. Снег и лед в насыпях не допускаются.
20 %;
30 %;
50 %.
Лица,
Операции
Лица,
осуществляющ
Состав
Способ
Время
Актируем
, подлежащие
привлекаемые
ие контроль
контроля
контроля
контроля
ые работы
контролю
к контролю
качества
Прораб
Разбивка
Правильность
Теодолит
До
Геодези
+
трассы
расположения трассы
отсыпки
ст
насыпи
насыпи
Подготов
Уклон
Визуальн
То же
Геодези
+
ка основания основания,
о;
нивелир,
ст,
плотность, степень плотномер
лаборатория
влажности,
ПГП-1,
обеспечение
стока влагомер НВУповерхностных вод 1
Выполнение
Визуальн
-«+
мероприятий
по о
подготовке
основания
в
соответствии
с
проектом (осушение,
срезка
растительного слоя,
вспашка,
нарезка
уступов и т.д.)
Отсыпка тела Гранулометрический Визуально
Периодичес Лаборатория +
насыпи
состав грунта
ки
в
процессе
устройства
насыпи
Содержание в грунте Визуально
То же
древесины,
волокнистых
материалов,
гниющего
строительного
мусора
Ширина
земляного Стальная
После
Геодезист
полотна
поверху рулетка,
окончания
(промеры через 50 м). нивелир
работ
Проектные отметки
по бровкам и оси
насыпи,
высота
насыпи,
величина
откосов
Коэффициент
Визуальный,
То же
Лаборатория +
фильтрации
измерительный
противофильтрацион
ных
элементов
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
24
Лица,
Операции
Лица,
осуществляющ
Состав
Способ
Время
Актируем
, подлежащие
привлекаемые
ие контроль
контроля
контроля
контроля
ые работы
контролю
к контролю
качества
насыпи
Наличие,
полнота, Визуально
В процессе
своевременность
и
устройства
правильность
насыпи
заполнения мастером
журнала контроля за
уплотнением насыпи
Мастер
Приемка
Соответствие
Визуально;
При
Лаборатория
грунта
для объемного
веса плотномер
приемке
отсыпки
скелета
и
его ПГП-1,
грунта
насыпи
влажности
влагомер НВУпроектным.
1
В зимнее время - инструменталь
наличие
мерзлого но
грунта, снега и льда
Отсыпка тела Толщина
Стальной
В процессе Лаборатория
насыпи
укладываемых
в метр,
отсыпки
Геодезист
насыпь слоев грунта. плотномер
насыпи
Размер
твердых ПГП-1
(одна
включений.
проба
на
Плотность грунта, каждые 300 м
влажность, объемный уложенного в
вес
скелета насыпь
уложенного в насыпь грунта)
грунта,
температура грунта
Соблюдение
Визуально
То же
технологии работ по
отсыпке
и
уплотнению насыпи,
заданной ППР
Устройство
Соответствие
Шаблон
В процессе
откосов
крутизны
откосов (промеры
в работы
насыпи
проекту
двух
поперечниках
на пикет)
Состав контролируемых показателей, предельные отклонения, объем и методы
контроля при геодезической разбивке котлована должны соответствовать требованиям СП
45.13330.2017:
1. Отклонения отметок дна выемок в местах устройства фундаментов и укладки
конструкций при окончательной разработке или после доработки недоборов и восполнения
переборов
± 5 см;
2. Отклонения уклона спланированной поверхности от проектного, кроме орошаемых
земель - не должны превышать ± 0,001 при отсутствии замкнутых понижений.
3. Отклонения отметок спланированной поверхности от проектного, кроме орошаемых
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
25
земель:
- в нескальных грунтах
± 5 см;
- в скальных грунтах
от +10 до -20 см;
4. Величина средних квадратичных погрешностей построения внешней и внутренней
разбивочных сетей земляных сооружений здания (сооружения, в т.ч. вертикальная
планировка):
- линейные измерения
1/1000;
- угловые измерения
45 с;
- определение превышения на станции 10 мм.
5. Ошибки разбивки границ нижнего контура и верхней бровки котлована
относительно основных осей здания не должны превышать в плане 5 см.
Лица,
Операции,
осуществляющие
Способ
подлежащие
Состав контроля
контроль
контроля
контролю
качества
Производитель Проверка
на Проверка
наличия Визуально
работ, мастер местности
условных
знаков,
пунктов
закладываемых
на
геодезической
каждый
основы
геодезический пункт
Разбивка
Проверка точности, Теодолит,
нижнего контура соответствия
нивелир,
котлована
проекту
стальная
рулетка
Разбивка
Проверка точности, Теодолит,
верхней бровки соответствия
нивелир,
котлована
проекту
стальная
рулетка
Предварительная Проверка
точности Нивелир,
нивелировка
выполненных работ стальная
дневной
рулетка
поверхности
Передача
Соответствие границ Нивелир,
отметок
нижнего
контура стальная
котлована
на основным осям
рулетка
его дно
Контроль
за Соответствие границ Стальная
соблюдением
привязки
верхней рулетка,
Время
контроля
Лица,
Актируемые
привлекаемые
работы
к контролю
До
начала Геодезист
геодезической
разбивки
котлована
Во
время
работ
по
разбивке
котлована
То же
Геодезист
-«-
Геодезист
После
геодезической
разбивки
котлована
После выемки
грунта
из
Геодезист
Геодезист
Геодезист
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
26
Лица,
Операции,
осуществляющие
Способ
подлежащие
Состав контроля
контроль
контроля
контролю
качества
геометрической кромки котлована к метр
формы
разбивочным осям
котлована
Время
контроля
Лица,
Актируемые
привлекаемые
работы
к контролю
котлована
Состав контролируемых показателей, допустимые отклонения, объем и методы
контроля при разработке грунта в котловане экскаваторами должны соответствовать
требованиям СП 45.13330.2017:
1. Отклонения отметок дна выемок от проектных (кроме выемок в валунных, скальных
и вечномерзлых грунтах) при черновой разработке (1):
а) одноковшовыми экскаваторами, оснащенными ковшами с зубьями:
- для экскаваторов с механическим приводом по видам рабочего оборудования:
драглайн
+25 см;
прямого копания +10 см;
обратная лопата
+15 см;
- для экскаваторов с гидравлическим приводом
+10 см;
б) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным
оборудованием и другим специальным оборудованием для планировочных работ,
экскаваторами-планировщиками
+5 см;
2. Отклонения отметок дна выемок в местах устройства фундаментов и укладки
конструкций при окончательной разработке или после доработки недоборов и восполнения
переборов (2)
+5 см;
3. Расстояние между поверхностью откоса и боковой поверхностью возводимого в
выемке сооружения (кроме искусственных оснований трубопроводов, коллекторов и пр.) при
необходимости передвижения людей в пазухе (3) - не менее 0,6 м в свету;
4. Наибольшая крутизна откосов котлованов, устраиваемых без крепления, в
грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды),
в том числе в грунтах, осушенных с помощью искусственного водопонижения (4)
устанавливается в соответствии с таблицей, приведенной ниже.
Таблица - Крутизна откосов котлованов в зависимости от видов грунтов и глубины
выемки (СНиП 12-04-2002)
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
27
Крутизна откоса (отношение его высоты к заложению) при глубине
выемки, м, не более
1,5
3,0
5,0
1:0,67
1:1
1:1,25
Виды грунтов
Насыпные
неслежавшиеся
Песчаные
1:0,5
1:1
1:1
Супесь
1:0,25
1:0,67
1:0,85
Суглинок
1:0
1:0,5
1:0,75
Глина
1:0
1:0,25
1:0,5
Лессовые
1:0
1:0,5
1:0,5
Примечания:
1. При напластовании различных видов грунта крутизну откосов назначают по наименее
устойчивому виду от обрушения откоса.
2. К неслежавшимся насыпным относятся грунты с давностью отсыпки до двух лет для
песчаных; до пяти лет - для пылевато-глинистых грунтов.
5. Максимальная глубина выемок с вертикальными стенами без креплений в нескальных
и незамерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных
сооружений допускается при их глубине не более:
- в неслежавшихся насыпных песчаных и природного сложения песчаных грунтах
- в супесях
1 м;
1,25 м;
- в суглинках и глинах
1,5 м;
6. Количество уступов и местных углублений в пределах котлована под жилые дома
устанавливается:
- в скальных грунтах
- в прочих грунтах
не более 3;
не более 5;
При этом отношение высоты уступа к его длине должно быть:
- в глинистых грунтах
1:2;
- в песчаных грунтах
1:3;
7. Вид и характеристики вскрытого грунта естественных оснований под фундаменты и
земляные сооружения - должны соответствовать проекту. Не допускается размыв,
размягчение, разрыхление или промерзание верхнего слоя грунта основания толщиной более
3 см;
8. Состояние откосов и дна котлована - не допускается сосредоточенная фильтрация,
вынос грунта и оплывание откосов;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
28
Лица,
Лица,
Операции,
осуществляющи
Время
привлекаемы Актируемы
подлежащие
Состав контроля Способ контроля
е контроль
контроля
е к
е работы
контролю
качества
контролю
Производитель Подготовительны Правильность
Нивелир,
До
начала Геодезист
+
работ, мастер е работы
выноса осей и стальная
разработки
контура
рулетка
грунта
котлована
Установка
Геодезические
То же
Геодезист
вертикальных
приборы,
отметок
стальной метр
поверхности
и
реперных знаков
Выполнение
Визуально
-«Геодезист
мероприятий по
отводу
поверхностных и
грунтовых вод
Мониторинг
Контроль
за Инструментальны В процессе Геодезист
+
стройплощадки деформацией
й и технический разработки
зданий
и осмотр
грунта
и
сооружений,
строительны
находящихся
в
х работ
непосредственно
й близости
Разработка
Проверка
Нивелир,
После
Геодезист
грунта
в вертикальных
стальная
механическо
котловане
отметок
дна рулетка
й
котлована
с
разработки
учетом недобора
грунта
Проверка
Визуально,
После
Геодезист
размеров
стальной метр
механическо
котлована
в
й
плане по низу и
разработки
по верху
грунта
Проверка
Визуально,
В процессе Геодезист
состояния
шаблоном
разработки
откосов,
грунта
крутизны
откосов
Проверка
Нивелир
То же
Геодезист
отклонения оси
земляного
сооружения
Зачистка
дна Проверка
Стальной метр
В процессе Геодезист
котлована
наличия
зачистки дна
недобора
котлована
(перебора)
грунта
Проверка
Нивелир
То же
Геодезист
вертикальных
отметок
дна
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
29
Лица,
осуществляющи
е контроль
качества
Операции,
подлежащие
контролю
Состав контроля Способ контроля
котлована.
Составление
исполнительной
схемы.
Проверка
Визуально
горизонтальност
и дна котлована,
соответствие
грунта проекту
Проверка
Лабораторные
состояния
дна приборы
котлована,
соответствие
грунта
основания
проекту
Время
контроля
Лица,
привлекаемы Актируемы
е к
е работы
контролю
-«-
Геодезист
-«-
Лаборатория
+
Состав контролируемых показателей, допустимые отклонения, объем и методы
контроля при разработке грунта в траншеях должны соответствовать требованиям СП
45.13330.2017.
1. Отклонения отметок дна выемок от проектных (кроме выемок в валунных, скальных
и вечномерзлых грунтах) при черновой разработке (1) траншей:
а) одноковшовыми экскаваторами, оснащенными ковшами с зубьями:
- для экскаваторов с механическим приводом по видам рабочего оборудования:
драглайн
+25 см;
прямая лопата
+10 см;
обратная лопата
+15 см;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
30
- для экскаваторов с гидравлическим приводом
+10 см;
б) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным
оборудованием и другим специальным оборудованием для планировочных работ,
экскаваторами-планировщиками
+5 см.
2. Отклонения отметок дна выемок в местах устройства фундаментов и укладки
конструкций при окончательной разработке или ниже доработки недоборов и восполнения
переборов (2)
± 5 см.
3. Минимальная ширина траншеи должна приниматься в проекте наибольшей из числа
величин, удовлетворяющих следующим требованиям:
- под ленточные фундаменты и другие подземные конструкции (3) должна включать
ширину конструкции с учетом опалубки, толщины изоляции и креплений с добавлением 0,2
м с каждой стороны;
- под трубопроводы, кроме магистральных с откосами 1:0,5 и круче (без учета
креплений при стыковом соединении):
а) плетями или отдельными секциями при наружном диаметре труб D, м, при сварном
соединении:
до 0,7 включительно
D + 0,3, но не менее 0,7;
- свыше 0,7
1,5D;
б) то же, на участках, разрываемых траншейными экскаваторами под трубопроводы
диаметром до 219 мм, укладываемых без спуска людей в траншеи (узкотраншейный метод) D
+ 0,2;
в) то же, на участках трубопровода, пригружаемого железобетонными пригрузами
или анкерными устройствами - 2,2D;
г) то же, на участках трубопровода, пригружаемого с помощью нетканых
синтетических материалов - 1,5D;
д) отдельными трубами при наружном диаметре труб D, м, включительно:
- при сварном соединении:
до 0,5
D + 0,5;
от 0,5 до 1,6
D + 0,8;
от 1,6 до 3,5
D + 1,4;
- при раструбном соединении:
до 0,5
D + 0,6;
от 0,5 до 1,6
D + 1,0;
от 1,6 до 3,5
D + 1,4;
- при муфтовом, фланцевом, фальцевом, для всех труб и раструбном для
керамических труб:
до 0,5
D + 0,8;
от 0,5 до 1,6
D + 1,2;
от 1,6 до 3,5
D + 1,4;
(при параллельной укладке нескольких трубопроводов в одной траншее расстояние
от крайних труб до стенок траншей определяется требованиями настоящей таблицы, а
расстояние между трубами устанавливается проектом);
- под трубопроводы, кроме магистральных, с откосами положе 1:50:
а) при укладке отдельными трубами не менее наружного диаметра трубы с
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
31
добавлением 0,5 м;
б) при укладке плетями то же, с добавлением 0,3 м;
- под трубопроводы на участках кривых вставок не менее двукратной ширины
траншеи на прямолинейных участках;
- при устройстве искусственных оснований под трубопроводы, кроме грунтовых
подсыпок, коллекторы и подземные каналы, разрабатываемых одноковшовыми
экскаваторами не менее ширины основания с добавление 0,2 м с каждой стороны;
а) в песках и супесях не менее ширины режущей кромки с добавлением 0,15 м;
б) в глинистых грунтах то же, с добавлением 0,1 м;
- в разрыхленных скальных и мерзлых грунтах, разрабатываемых траншейными
экскаваторами - не менее номинальной ширины копания.
4. Отклонения от проектного продольного уклона дна траншеи под безнапорные
трубопроводы, водоотводных канав и других выемок с уклонами
не должны
превышать ± 0,0005.
5. Наибольшая крутизна откосов траншей, устраиваемых без крепления в грунтах,
находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды), в том
числе в грунтах, осушенных с помощью искусственного водопонижения («m») - в
соответствии с таблицей, расположенной ниже.
Таблица - Крутизна откосов котлованов в зависимости от видов грунтов и глубины
выемки (СНиП 12-04-2002)
Крутизна откоса (отношение его высоты к заложению) при
Виды грунтов глубине выемки, м, не более
1,5
3,0
5,0
Насыпные
1:0,67
1:1
1:1,25
неслежавшиеся
Песчаные
1:0,5
1:1
1:1
Супесь
1:0,25
1:0,67
1:0,85
Суглинок
1:0
1:0,5
1:0,75
Глина
1:0
1:0,25
1:0,5
Лессовые
1:0
1:0,5
1:0,5
Примечания:
1. При напластовании различных видов грунта крутизну откосов назначают по
наименее устойчивому виду от обрушения откоса.
2. К неслежавшимся насыпным относятся грунты с давностью отсыпки до двух лет
для песчаных; до пяти лет - для пылевато-глинистых грунтов.
6. Вид и характеристики вскрытого грунта естественных оснований под фундаменты
- должны соответствовать проекту. Не допускается размыв, размягчение, разрыхление или
промерзание верхнего слоя грунта основания толщиной более 3 см;
7. Состояние откосов и дна траншеи - не допускается сосредоточенная фильтрация,
вынос грунта и оплывание откосов;
8. Разработка траншей в просадочных, набухающих и других грунтах, меняющих свои
свойства под влиянием атмосферной влаги и подземных вод, производится только после
отвода поверхностных вод из траншеи и прилегающей территории, размеры которой
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
32
превышают с каждой стороны размеры разрабатываемой выемки по верху на величину:
- для просадочных грунтов - не менее величины просадочной толщи, указанной в
проекте, а при отсутствии указаний в проекте - на 15 м при I типе и 25 м при II типе
грунтовых условий по просадочности;
- для набухающих грунтов - не менее 15 м.
Лиц
а,
Лица
Операции,
В
осуществля
Состав
Способ
,
Актир
подлежащие
ремя
ющие
контроля
контроля
привлекаемы уемые работы
контролю
контроля
контроль
е к контролю
качества
Про
Подготови
Подгот
Визуально
Д
раб
тельные работы
овка
фронта
о начала
работ
разработ
(раскорчевка,
ки
планировка,
траншеи
шурфовка
и
т.д.),
устройство
временных
дорог
и
подъездов,
отвод
поверхностных
вод
Провер
Теодолит
Т
Геод
+
ка
о же
езист
правильности
разбивки осей
траншеи
Уточне
Измеритель
ние и вскрытие ный, визуальный
«всех подземных
коммуникаций
по
трассе
траншеи
Провер
Визуальный
ка выполнения
«мероприятий по
отводу
поверхностных
вод
Опреде
Визуальный
ление
«временных
отвалов грунта
Мониторин
Осадка
Инструмент
В
Геод
+
г территории
зданий
и альный, теодолит процессе езист
сооружений,
разработ
находящихся
ки грунта
поблизости
и после
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
33
Лиц
а,
Операции,
осуществля
Состав
Способ
подлежащие
ющие
контроля
контроля
контролю
контроль
качества
Мас
Разбивка
Правил
Теодолит
тер
трассы
с ьность
закреплением ее на расположения
местности
трассы траншеи
В
Лица
,
Актир
ремя
привлекаемы уемые работы
контроля
е к контролю
Д
о начала езист
разработ
ки грунта
в траншее
Т
о же
Разработк
Контро
Рулетки
а
грунта ль
ширины измерительные
экскаватором
траншеи
по
низу и по верху,
крутизны
и
состояния
откосов,
глубины выемки
Доработка
Провер
Визуально,
грунта и зачистка ка
отметок рулетки
дна траншеи
бровок дна и измерительные
размеров
траншеи
Соблюд
Сплошной
В
ение заданного
процессе
продольного
разработ
уклона
ки
Провер
Измеритель
П
ка
состояния ный, визуальный
осле
основания
и
разработ
соответствие
ки,
до
грунта
в
начала
основании
монтажны
проекту
х работ
Геод
+
+
Состав контролируемых показателей, предельные отклонения, объем и методы
контроля при обратной засыпке и уплотнении грунта в траншеях должны соответствовать
требованиям СП 45.13330.2017:
1. Гранулометрический состав грунта, предназначенного для устройства обратных
засыпок (при наличии специальных указаний в проекте) - должен соответствовать проекту.
Выход за пределы диапазона, установленного проектом, допускается не более чем в 20 %
определений;
2. Содержание в грунте, предназначенном для устройства обратных засыпок:
- древесины, волокнистых материалов, гниющего или легкосжимаемого строительного
мусора не допускается;
- растворимых солей в случае применения засоленных грунтов - количество не
должно превышать указанного в проекте;
3. Содержание мерзлых комьев в обратных засыпках от общего объема отсыпаемого
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
34
грунта верхних зон траншей с уложенными коммуникациями не должен превышать 20 %;
4. Размер твердых включений, в т.ч. мерзлых комьев, в обратных засыпках - не
должны превышать 2/3 толщины уплотняемого слоя, но не более 30 см для обратных засыпок.
5. Наличие снега и льда в обратных засыпках не допускается;
6. Температура грунта, отсыпаемого и уплотняемого при отрицательной
температуре воздуха - должна обеспечивать сохранение немерзлого или пластичного
состояния грунта до конца его уплотнения;
7. Средняя по проверяемому участку плотность сухого грунта обратных засыпок не ниже проектной, а при отсутствии в проекте указаний должна быть не ниже плотности,
соответствующей контрольным значениям коэффициента уплотнения, приведенным СП
45.13330.2017 «Земляные сооружения, основания и фундаменты». Допускаются значения
плотности сухого грунта ниже проектных на 0,06 г/см3 в отдельных определениях, но не
более чем в 20 % определений.
Для труб асбестоцементных, пластмассовых, керамических, железобетонных
Для прочих труб
Для переходных каналов
8. Влажность грунта - в соответствии с проектом;
9. Контроль за состоянием откосов и дна траншей - не допускается сосредоточенная
фильтрация, вынос грунта и оплывание откосов;
10. Контроль за осадками зданий и сооружений - осадки не должны превышать
величин, установленных СП 22.13330.2010;
11. Поверхностное уплотнение:
- средняя по принимаемому участку плотность уплотненного грунта - в пределах,
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
35
установленных проектом. Допускается снижение плотности сухого грунта на 0,05 т/м3 не
более чем в 10 % определений;
- величина понижения поверхности грунта (отказа) при уплотнении тяжелыми
трамбовками - не должна превышать установленной при опытном уплотнении;
12. Виброуплотнение песчаных грунтов - средняя по принимаемому участку плотность
сухого грунта должна быть не ниже проектной.
Лица,
Опер
Лица,
Акти
осуществляющи ации,
Состав
Способ
Время
привлекаемые руемые
е
контроль подлежащие контроля
контроля
контроля
к контролю
работы
качества
контролю
Произв
Разб
Точность
Теодо
До
Геоде
+
одитель работ, ивка
зон выноса
лит, стальная начала
зист
мастер
обратной
рулетка
обратной
засыпки
засыпки
траншеи
Обра
Грануломе
Визуа
Перио
Лабор
+
тная засыпка трический состав льно
дически,
в атория
траншеи
грунта
процессе
устройства
засыпки
Качество
Плотн
В
Грунт
+
грунта
и
его омер,
процессе
овая
влажность,
металлический обратной
лаборатория
толщина
щуп
засыпки
отсыпаемых слоев
грунта, плотность
скелета грунта в
соответствии
с
проектом
Упло
Средняя
Зонди
То же
Лабор
+
тнение
плотность
рование
или
атория
грунта
уплотненного
радиоизотопны
грунта
й способ
Состав контролируемых показателей, предельные отклонения, объем и методы
контроля при обратной засыпке и уплотнении грунта пазух котлованов должны
соответствовать требованиям СП 45.13330.2017:
1. Гранулометрический состав грунта, предназначенного для устройства обратных
засыпок (при наличии специальных указаний в проекте), должен соответствовать проекту.
Выход за пределы диапазона, установленного проектом, допускается не более чем в 20 %
определений;
2. Содержание в грунте, предназначенном для устройства обратных засыпок:
- древесины, волокнистых материалов, гниющего или легкосжимаемого строительного
мусора не допускается;
- растворимых солей в случае применения засоленных грунтов - количество не
должно превышать указанного в проекте;
3. Содержание мерзлых комьев в обратных засыпках от общего объема отсыпаемого
грунта:
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
36
- для наружных пазух зданий
не должен превышать 20 %;
- для пазух и подсыпок внутри зданий
не допускается;
4. Размер твердых включений, в т.ч. мерзлых комьев, в обратных засыпках - не
должны превышать 2/3 толщины уплотняемого слоя, но не более 30 см для обратных засыпок.
5. Наличие снега и льда в обратных засыпках не допускается;
6. Температура грунта, отсыпаемого и уплотняемого при отрицательной
температуре воздуха - должна обеспечивать сохранение немерзлого или пластичного
состояния грунта до конца его уплотнения;
7. Грунт засыпки пазух котлованов, служащий основанием для фундаментов под
оборудование, полы и отмостки, должен уплотняться.
Рис 6. Условный разрез с устройством гидроизоляции, послойной засыпкой с трамбованием
Средняя по проверяемому участку плотность сухого грунта обратных засыпок не
ниже проектной, а при отсутствии в проекте указаний должна быть не ниже плотности,
соответствующей контрольным значениям коэффициента уплотнения, приведенным в СП
45.13330.2017 «Земляные сооружения, основания и фундаменты». Допускаются значения
плотности сухого грунта ниже проектных на 0,06 г/см3 в отдельных определениях, но не
более чем в 20 % определений.
8. Влажность грунта - в соответствии с проектом;
9. Контроль за осадками зданий и сооружений - осадки не должны превышать величин,
установленных СП 22.13330.2010;
10. Уплотнение грунтов обратных засыпок должно выполняться послойно. Толщина
уплотняемых слоев назначается проектом.
11. Поверхностное уплотнение:
- средняя по принимаемому участку плотность уплотненного грунта - в пределах,
установленных проектом. Допускается снижение плотности сухого грунта на 0,05 т/м3 не
более чем в 10 % определений;
- величина понижения поверхности грунта (отказа) при уплотнении тяжелыми
трамбовками - не должна превышать установленной при опытном уплотнении;
12. Виброуплотнение песчаных грунтов - средняя по принимаемому участку плотность
сухого грунта должна быть не ниже проектной. Допускается снижение плотности на 0,05
т/м3 не более чем в 10 % определений.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
37
Лица,
Актир
Операции,
В
Лица,
осуществляющи
Состав
Способ
подлежащие
ремя
привлекаемые уемые
е
контроль
контроля
контроля
контролю
контроля к контролю
работы
качества
Произво
Подготови
Контро
Визуал
Д
дитель работ, тельные операции ль
очистки ьно
о начала
мастер
засыпаемых
обратной
пазух
от
засыпки
мусора, снега и
льда
Контро
Визуал
Т
Лабор
+
ль
физико- ьно,
о же
атория
механических лаборатория
характеристик
засыпаемого
грунта
Контро
Визуал
+
ль выполнения ьно
«изолированных
поверхностей
конструкций
Обратная
Контро
Визуал
В
засыпка
пазух ль послойного ьно
процессе
котлована
уплотнения
производс
грунта
тва
работ
Контро
Визуал
В
ль
ьно
процессе
однородности
производс
засыпаемого
тва
грунта
работ
Распре
Визуал
Т
деление
ьно
о же
крупных
твердых
включений
Плотно
Зондир
В
Лабор
+
сть
ование
или процессе атория
засыпанного
радиоизотопны уплотнен
грунта
й способ
ия
грунта
4. Приемочный контроль
Приемочный контроль выполняется по завершении строительства объекта или его
этапов, скрытых работ и других объектов контроля. При приемочном контроле необходимо
производить проверку качества СМР, а также принимаемых конструкций в полном объеме с
целью проверки эффективности ранее проведенного операционного контроля и
соответствия выполненных работ проектной и нормативной документации.
Выполненные работы по разработке котлована необходимо предъявить
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
38
представителю строительного контроля Заказчика для технического осмотра. При
отсутствии замечаний (а при наличии - после их устранения) необходимо документально
оформить данные работы путём подписания Акта освидетельствования скрытых работ,
приведенной в приложении N 3 к приказу Министерства строительства и жилищнокоммунального хозяйства Российской Федерации от 16 мая 2023 года № 344/пр "Об
утверждении состава и порядка ведения исполнительной документации при строительстве,
реконструкции, капитальном ремонте объектов капитального строительства" и получить
разрешение на выполнение последующих работ по устройству подготовки под фундаменты.
Основанием для подписания Акта освидетельствования скрытых работ по устройству
котлована является Акт освидетельствования грунтов основания котлована, подписанный
комиссией при участии Заказчика и специалистов ООО «Геодезическое сопровождение
строительства».
При приемочном контроле должна быть представлена следующая документация:
- исполнительная геодезическая схема планового и высотного положения элементов,
конструкций и частей сооружений с привязкой к разбивочным осям (в соответствии с
Приложением А, ГОСТ Р 51872-2019). Исполнительная схема составляется в одном экземпляре,
в виде отдельного чертежа;
- документы о согласовании с проектными организациями-разработчиками чертежей,
отступлений или изменений, допущенных в Рабочих чертежах при замене элементов
конструкции. Согласованные отступления от проекта должны быть внесены строительной
организацией в исполнительную документацию и Рабочие чертежи, предъявляемые при сдаче
работ;
- журналы работ;
- лабораторные заключения о проверке качества материалов;
- акты испытания конструкций (если испытания предусмотрены рабочими чертежами);
- другие документы, указанные в рабочих чертежах.
Приемка земляных работ должна состоять в проверке:
- отметок бровок и основания котлована;
- габаритов котлована;
- крутизны откосов;
- качества грунтов основания.
Перечень исполнительной документации, оформляемый в ходе производства и при
приемке работ по устройству котлована:
- Общий журнал работ;
- Акт разбивки сетей объекта капитального строительства на местности;
- Акт освидетельствования скрытых работ на устройство котлована (с приложением
исполнительной геодезической схемы вертикальных отметок и габаритов котлована или
траншеи);
- Протокол испытания грунтов
- Акт приемки основания, составленный при участии геолога.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
39
Перечень исполнительной документации, оформляемый в ходе производства и при
приемке работ по обратной засыпке грунта:
- Общий журнал работ;
- Журнал верификации закупленной продукции или Журнал входного контроля и
контроля качества получаемых деталей, материалов, изделий, конструкций и оборудования;
- Акт освидетельствования скрытых работ на возведение и уплотнение земляного
полотна (с приложением протокола испытаний уплотнения грунта и исполнительной схемы
с указанием точек отбора проб);
- Акт освидетельствования скрытых работ на обратную засыпку пазух котлована с
приложением исполнительной схемы и протокола испытаний уплотнения грунта;
- Протокол испытания вынутого ранее грунта на пригодность к обратной засыпке
и соответствие его требованиям, определённым проектной документацией и подготовленный
на ее основе рабочей документацией;
- Протокол испытания уплотнения грунта
- Документы оценки соответствия, технические паспорта, протоколы испытаний и
другие документы, удостоверяющие качество, безопасность и свойства используемых
материалов.
Перечень исполнительной документации, оформляемый в ходе производства и при
приемке работ по устройству насыпей:
- Общий журнал работ;
- Журнал верификации закупленной продукции или Журнал входного контроля и
контроля качества получаемых деталей, материалов, изделий, конструкций и оборудования;
- Акт освидетельствования скрытых работ на устройство слоев насыпи;
- Акт освидетельствования скрытых работ на возведение и уплотнение земляного
полотна послойно (с приложением исполнительной схемы с указанием точек отбора проб и
и протокола испытаний уплотнения грунта);
-Исполнительная схема на возведение насыпи;
- Протокол испытания уплотнения грунта
- Документы оценки соответствия, технические паспорта, протоколы испытаний и
другие документы, удостоверяющие качество, безопасность и свойства используемых
материалов.
-Акт приемки земляных работ
2.4 ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ
№
Наименование машин, механизмов,
п/п
инструментов и оборудования
1 Одноковшовый гусеничный
экскаватор g=1,4м3
2 Автосамосвал грузоподъемностью
Q=13,0 т
3 Грунтовый каток
Марка
Ед.изм.
Кол-во
CАТ 324D L
шт.
1
КамАЗ-55111
шт.
2
Dynopac CA2500D
шт.
1
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
40
4
5
6
7
8
9
10
11
12
13
Виброплита Р=90 кг, hупл=150 мм
Вибротрамбовка Р=60 кг, hупл=100
мм
Лопата доборочная
Лопата копальная, остроконечная
Электронный тахеометр Sokkia со
штативом
Цифровой нивелир Sokkia со
штативом и рейкой
Рулетка на крестовине из ПВХ
длиной 20 м
Землемерная стальная лента 50 м
Шпильки стальные к землемерной
ленте
Пружинный динамометр Pнорм=10 кг
ТSS-VP90N
В
шт.
шт.
1
1
ЛП-2
ЛКО-2
SET 230 RK
шт.
шт.
шт.
1
1
1
SDL50
шт.
1
РВ-50
шт.
1
ЛЗ-50
шт.
к-т
1
2
к-т
2
Данный перечень не является обязательным и может быть заменен имеющимися в
наличии машинами и механизмами с аналогичными характеристиками.
Гусеничный экскаватор CAT 324D L
Грунтовый каток Dynopac CA2500D
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
41
Вибротрамбовка ТSS-HCR60K
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
42
2.5 ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ И ОХРАНА ТРУДА
1. Общие требования охраны труда при производстве работ
1.1. Ответственность за выполнение мероприятий по промышленной безопасности,
охране труда, промышленной санитарии, пожарной и экологической безопасности
возлагается на руководителей работ, назначенных приказом.
1.2. Ответственное лицо осуществляет организационное руководство строительными
работами непосредственно или через бригадира. Распоряжения и указания ответственного
лица являются обязательными для всех работающих на объекте.
1.3. Ответственность за несчастные случаи, происшедшие на объекте, а также вне
его, при выполнении работ по заданию администрации предприятия, несут лица, которые
не обеспечили выполнения правил техники безопасности и производственной санитарии,
инструктажа и обучения рабочих безопасным методам работы и не приняли должных мер к
предупреждению несчастных случаев.
1.4. Охрана труда рабочих должна обеспечиваться выдачей администрацией
необходимых средств индивидуальной защиты (специальной одежды, обуви и др.), выполнением
мероприятий по коллективной защите рабочих (ограждения, освещение, защитные и
предохранительные устройства и приспособления и т.д.), санитарно-бытовыми помещениями
и устройствами в соответствии с действующими нормами и характером выполняемых работ.
1.5. Рабочим должны быть созданы необходимые условия труда, питания и отдыха.
Санитарно-бытовые помещения (гардеробные, сушилки для одежды и обуви, душевые,
помещения для приема пищи, отдыха и обогрева и проч.), автомобильные и пешеходные
дороги должны размещаться вне опасных зон.
В санитарно-бытовых помещениях должны находиться и постоянно пополняться
аптечка с медикаментами, носилки, фиксирующие шины и другие средства для оказания
пострадавшим первой медицинской помощи. Все работающие на строительной площадке
должны быть обеспечены питьевой водой. Каждый вагон-домик должен быть укомплектован
первичными средствами пожаротушения согласно норм положенности.
1.6. Производственные территории, участки работ и рабочие места должны быть
обеспечены необходимыми средствами коллективной или индивидуальной защиты
работающих, первичными средствами пожаротушения, а также средствами связи,
сигнализации и другими техническими средствами обеспечения безопасных условий труда в
соответствии с требованиями действующих нормативных документов.
1.7. Лицо, ответственное за безопасное производство работ, обязано:
- ознакомить рабочих с ППР под роспись;
- следить за исправным состоянием машин и механизмов;
- разъяснить работникам их обязанности и последовательность выполнения
операций;
- допускать к производству работ рабочих в соответствующей спецодежде,
спецобуви и имеющих индивидуальные средства защиты (очки, рукавицы и др.);
- ознакомить перед началом работ всех рабочих с наиболее опасными участками
работ.
1.8. В целях безопасности ведения работ на объекте бригадир обязан:
- перед началом смены лично проверить состояние техники безопасности во всех
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
43
рабочих местах руководимой им бригады и немедленно устранить обнаруженные нарушения.
Если нарушения не могут быть устранены силами бригады или угрожают здоровью или жизни
работающих, бригадир должен доложить об этом мастеру или производителю работ и не
приступать к работе;
- постоянно в процессе работы обучать членов бригады безопасным приемам труда,
контролировать правильность их выполнения, обеспечивать трудовую дисциплину среди
членов бригады и соблюдение ими правил внутреннего распорядка и немедленно устранять
нарушения техники безопасности членами бригады;
- организовать работы в соответствии с проектом производства работ;
- не допускать к работе членов бригады без средств индивидуальной защиты,
спецодежды и спецобуви;
- следить за чистотой рабочих мест, ограждением опасных мест и соблюдением
необходимых габаритов;
- не допускать нахождения в опасных зонах членов бригады или посторонних лиц;
- не допускать к работе лиц с признаками заболевания или в нетрезвом состоянии,
удалять их с территории строительной площадки.
1.9. К работам по разбивке осей здания допускаются лица:
- достигшие 18 лет, обученные безопасным методам и приемам производства работ;
- имеющие удостоверение на право выполнения геодезических работ;
- ознакомленные со спецификой разбивки осей зданий, сооружений;
- прослушавшие вводный инструктаж по охране труда и прошедшие инструктаж по
технике безопасности на рабочем месте согласно ГОСТ 12.0.004;
- прошедшие медицинский осмотр в соответствии с порядком, установленным
Минздравом России.
Повторный инструктаж по технике безопасности проводить для рабочих всех
квалификаций и специальностей не реже одного раза в три месяца или немедленно при
изменении технологии, условий или характера работ. Проведение инструктажа
регистрируется в специальном журнале и наряде-допуске.
2. Требования охраны труда при работе с немеханизированным инструментом
2.1. Деревянные рукояти ручных инструментов должны быть выполнены из
выдержанной древесины твердых и вязких пород. Инструмент должен быть правильно
насажен и прочно укреплен на гладко обработанных рукоятях.
2.2. Ударные инструменты (топоры, молотки, кувалды) должны иметь рукояти
овального сечения с утолщенным свободным концом; кирка насаживается на утолщенный
конец рукояти. Конец, на который насаживается инструмент, должен быть расклинен
металлическим клином.
2.4. При перемещении груза на тележках или в контейнерах прилагаемое усилие не
должно превышать 15 кгс.
2.5. Нормы переносимых тяжестей.
- для взрослых мужчин предельная масса груза - 50 кг на расстояние до 25 м, при
переноске вдвоем 80 кг;
- для юношей от 16 до 18 лет вручную - до 16, при перевозке на тележках - до 50
кг;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
44
- для женщин - 15 кг.
Предельные нормы массы груза, поднимаемого и перемещаемого вручную
Таблица 5
Характер работ
Предельно допустимая масса груза, кг
Подъем и перемещение тяжестей при чередовании с другой
работой
15
Подъем тяжестей на высоту более 1,5 м
10
Подъем и перемещение тяжестей постоянно в течение рабочей
смены
10
Суммарная масса грузов, перемещенных в течение рабочей смены
Не более 7000
Примечание. Масса поднимаемого и перемещаемого груза включает массу тарыупаковки.
3. Требования охраны труда при выполнении геодезических работ
3.1. При выполнении разбивочных работ на открытых участках требуется соблюдать
правила:
- работать в жаркие и солнечные дни только с покрытой головой;
- пить только кипяченую воду;
- не ложиться на сырую землю.
3.2. При выполнении работ в особых условиях:
- соблюдать требования по профилактическим прививкам в районах, опасных
распространением инфекционных заболеваний;
- пользоваться накомарниками в таежных районах;
- смазывать лицо обезвоженным жиром в морозные дни и прекращать работы при
температуре ниже -30°С;
- соблюдать правила передвижения по крутым склонам в горных районах.
3.3. Не допускаются к полевым работам лица, страдающие эпилепсией,
головокружениями, болезнями сердца, а также женщины с беременностью пять месяцев и
более. Во время работы категорически запрещается курение.
3.4. С приближением грозы следует прекращать работы и уходить в закрытое
помещение. Во время грозы не следует становиться под отдельные деревья, подходить ближе
10 м к молниеотводам, высоким столбам, большим камням, стоять у опор линии
электропередач.
3.5. К работе с лазерными приборами допускаются специально подготовленные лица,
прошедшие соответствующий инструктаж по технике безопасности.
При работе с лазерными приборами:
- запрещается смотреть в створ лазерного луча или его плоскости;
- не допускается включение лазерного прибора без его предварительного заземления;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
45
- категорически запрещается вскрытие лазерного прибора и его блока питания,
находящихся во включенном состоянии.
3.6. Во время перерывов в работе запрещается оставлять приборы вблизи дорог всех
видов. При переходе с приборами с одного места на другое следует ходить по левой стороне
дороги навстречу движению транспорта.
3.7. При переезде и перевозке приборов, принадлежностей, разбивочных знаков
требуется соблюдать установленные правила перевозок. Запрещается ездить на подножках,
бортах кузова, стоять в кузове при движении автомобиля, выходить из кузова до полной
остановки.
3.8. При перенесении реек, вех, штативов и других приборов необходимо во избежание
ушибов и травм соблюдать безопасный интервал между рабочими, несущими приборы.
3.9. Вехи, визирки, шаблоны, откосники и другие разбивочные знаки и приспособления
при перевозке следует связывать в пакеты.
3.10. Каждый, кто заметил опасность или неисправность прибора, инструмента или
оборудования, обязан наряду с принятием мер к их устранению немедленно сообщить об
этом исполнителю работ.
3.11. При рытье котлованов для закладки реперов и центров запрещается вести
работу подкопом.
3.12. При подготовке центров к спуску в котлован бровка котлована должна быть
чистой. Не разрешается размещать центры на бровке котлована с выложенным грунтом. Во
время опускания центра категорически запрещается находиться в котловане.
3.13. Не разрешается опускаться в шурф или котлован по реперам. Опускаться можно
только по наклонной лестнице.
3.14. Открытые шурфы, траншеи и котлованы должны быть ограждены в вечернее и
ночное время и оборудованы световыми сигналами.
3.15. Рабочие, выполняющие разработку шурфов и котлованов, должны иметь
резиновые сапоги и рукавицы.
3.16. Без крепления можно рыть шурфы и котлованы с вертикальными стенками на
глубину:
- 1 м - в песчаных грунтах;
- 1,25 м - в супесях;
- 2 м - в особо плотных грунтах.
При большой глубине должно быть применено крепление из досок толщиной 4-5 см со
стопками креплений не реже 1-1,5 м.
3.17. Запрещается производить инженерно-геодезические работы под стрелой
экскаватора и находиться вблизи зоны его действия.
4. Требования охраны труда при работе в котловане
4.1. Котлованы должен быть ограждены и иметь сигнальные знаки, видимые днём и
ночью. Перед допуском рабочих в котлован должна быть проверено крепление стен.
4.2. Производство работ в котловане с откосами, подвергшимися увлажнению,
разрешается только после тщательного осмотра прорабом (мастером) состояния грунта
откосов. Устойчивость откосов должна быть проверена ответственным лицом независимо
от атмосферного воздействия при глубине котлована более 1,3 м, а также после
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
46
наступления оттепели.
4.3. Откосы котлованов, разрабатываемых в зимнее время, при наступлении оттепели
должны быть осмотрены, а по результатам осмотра должны быть приняты меры к
обеспечению устойчивости откосов и креплений.
4.4. Для спуска и подъема рабочих в котлован устраивают лестницы шириной не
менее 0,6 м с перилами или приставные деревянные лестницы длиной не более 5 м или
установить стремянки шириной не менее 0,75 м с перилами, а места перехода людей через
траншею оборудовать переходными мостиками, освещаемыми в ночное время.
4.5. Перед спуском рабочих в котлован в вначале каждой смены производителем
работ должен производиться тщательный осмотр состояния грунта откосов с обрушением
неустойчивого грунта в местах, где обнаружены "козырьки" или трещины (отслоения).
4.6. Производство работ, связанных с нахождением работников в выемках с откосами
без креплений в насыпных, песчаных и пылевато-глинистых грунтах выше уровня грунтовых
вод (с учетом капиллярного поднятия) или грунтах, осушенных с помощью искусственного
водопонижения, допускается при глубине выемки и крутизне откосов, указанных в Табл.6.
Допускаемая крутизна откосов траншей при нахождении рабочих в выемках с
откосами без креплений в различных грунтах (СНиП 12-04-2002, Часть 2, п.5.2.6, Таблица
1)
Таблица 6
Виды грунтов
Крутизна откоса (отношение его высоты к заложению) при глубине
выемки, м, не более
п/п
1,5
3,0
5,0
Насыпные, неслежавшиеся
1:0,25 (76°)
1:1 (45°)
1:1,25 (38°)
Песчаные
1:0,5 (63°)
1:1 (45°)
1:1 (45°)
Супесь
1:0,25 (76°)
1:0,67 (56°)
1:0,85 (50°)
Суглинок
1:0 (90°)
1:0,5 (63°)
1:0,75 (53°)
Глина
1:0 (90°)
1:0,25 (76°)
1:0,5 (63°)
Лессовые сухие
1:0 (90°)
1:0,5 (63°)
1:0,5 (63°)
1:1,25 (40°)
1:1,3 (35°)
1:1,3 (35°)
Глинистые переувлажненые
Примечания:
1. Крутизна определяется как отношение высоты откоса к его заложению 1:m, в
скобках - угол между направлением откоса и горизонталью.
При напластовании различных видов грунта крутизну откосов для всех пластов
надлежит назначать по более слабому виду грунта.
3. При глубине выемки свыше 5 метров при любых гидрогеологических условиях
крутизна откосов котлованов устанавливается проектом производства работ.
4. Предельную крутизну откосов, котлованов в глинистых грунтах (суглинки и глины),
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
47
переувлажненных дождевыми, снеговыми (талыми) и другими поверхностными водами следует
принимать 1:1 с углом 45°. Уменьшение крутизны откоса в этих случаях фиксируется актом.
5. При неблагоприятных гидрогеологических условиях (переувлажненных дождевыми,
талыми и другими поверхностными водами с дренирующими линзами) наибольшая крутизна
откосов устанавливается расчетом и при глубине до 5,0 м.
6. При необходимости спуска людей в котлован наименьшая ширина между боковой
поверхностью конструкций и креплением должна составлять не менее 0,7 м.
7. Для котлованов с откосами расстояние между подошвой откоса и сооружением
сокращается до 0,3 м.
5. Общие требования охраны труда при эксплуатации машин
5.1. Транспортные и строительно-дорожные машины, находящиеся в эксплуатации,
должны быть в исправном состоянии и снабжены действующими сигнальными устройствами,
тормозами, ограждениями доступных движущихся частей (муфт, передач, шкивов и т.д.) и
рабочих площадок, противопожарными средствами, иметь освещение, комплект исправного
инструмента и необходимую контрольно-измерительную аппаратуру, а также исправно
действующую защиту от переподъема.
5.2. Исправность машин должна проверяться ежесменно - машинистом; еженедельно механиком участка; ежемесячно - главным механиком предприятия или его заместителем.
Результаты проверки записываются в отдельный журнал. Запрещается работа на
неисправных машинах и механизмах.
5.3. Транспортирование машин тракторами разрешается только с применением
жесткой сцепки и при осуществлении специально разработанных мероприятий,
обеспечивающих безопасность.
5.4. Запрещается производить ручную смазку машин и механизмов на ходу и
использование открытого огня и паяльных ламп для разогревания масел и воды.
5.5. Каждая работающая на строительном участке машина должна быть оборудована
аптечкой. Машинист строительной машины должен уметь оказать первую медицинскую
помощь, знать назначение и дозировку каждого медикамента, имеющегося в аптечке. В
случае воспламенения топлива пламя тушить песком, землей или применять специальный
огнетушитель.
5.6. На машинах не должно быть посторонних предметов, а в зоне работы машин посторонних лиц. В кабинах машин запрещается хранить топливо, промасленный обтирочный
материал и любые легковоспламеняющиеся жидкости.
Кабины должны быть снабжены исправными ручными пенными огнетушителями типа
ОП-1, ОП-3 или ОП-5; к ним обеспечивается свободный доступ.
В случае воспламенения топлива пламя тушить песком, землей или применять
специальный огнетушитель
5.7. Машинистам строительных машин запрещается:
- курить во время заправки и контрольном осмотре заправочных емкостей;
- подходить близко к открытому огню в одежде, пропитанной маслом и горючим;
- работать на машинах и механизмах с неисправными или снятыми ограждениями
движущихся частей;
- оставлять строительную машину без присмотра с работающим двигателем;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
48
- работать на неисправных машинах, механизмах;
- на ходу, во время работы устранять неисправности;
- допускать посторонних лиц в кабину строительной машины;
- стоять перед диском с запорным кольцом при накачивании шин;
- производить работы в зоне действия кранов и ЛЭП любого напряжения.
5.8. Работы и перемещение строительных машин в опасной зоне линий электропередач
следует производить под руководством инженерно-технического работника, фамилия
которого указывается в наряде-допуске.
Работа дорожно-строительных машин, погрузчиков, экскаваторов, стреловых кранов
и других машин непосредственно под проводами воздушных линий электропередач,
находящихся под напряжением, запрещается.
При проезде под линиями электропередач рабочие органы машины ставятся в
транспортное положение. Передвижение машин вне дорог под такими линиями следует
производить в месте наименьшего провисания проводов (ближе к опоре).
5.9. Рабочие места машиниста машин и оборудования следует содержать в чистоте
и обеспечивать обтирочным материалом, инвентарем для чистки, которые должны храниться
в специально оборудованных местах. Для обдувки оборудования, рабочих мест и спецодежды
надлежит применять пылесосные установки. Использовать для этих целей сжатый воздух
запрещается.
5.10. Машинисты строительных машин должны работать в спецодежде, спецобуви и
применять средства индивидуальной защиты в соответствии с характером выполняемой
работы согласно Межотраслевые правила обеспечения работников специальной одеждой,
специальной обувью и другими средствами индивидуальной защиты и другим
соответствующим документам.
5.11. Перегон строительных машин собственным ходом допускается только после
проверочного осмотра, чтобы убедиться в их полной исправности. При транспортировании
строительных машин на трейлерах под их гусеницы или колеса необходимо подложить
тормозные башмаки, рабочий орган опустить, а машину прикрепить к платформе с помощью
растяжек.
5.12. Перед движением по мосту нужно предварительно проверить его
грузоподъемность и техническое состояние. В случае проезда строительных машин под
мостами необходимо проверить соответствие допустимых размеров проезда габаритам
данного типа машин.
5.13. При переезде строительных машин через реки и ручьи вброд следует убедиться,
что их глубина не превышает высоты гусеницы или расстояния до осей колесных машин.
Выбранное место переезда должно иметь твердое основание.
5.14. При движении строительных машин по дорогам общего пользования необходимо
соблюдать действующие правила дорожного движения.
5.15. При выборе машин для производства земляных работ необходимо учитывать
несущую способность грунта. На сильно заболоченных участках допустимое давление на
грунт должно составлять 0,025 МПа, на средне заболоченных 0,035 МПа.
5.16. При дорожно-транспортном происшествии и получении травмы машинисту
дорожно-строительной машины необходимо:
- вызвать скорую помощь;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
49
- вызвать работников ГИБДД;
- поставить в известность руководителя работ.
5.17. После окончания работы машинист должен:
- поставить машину на место, отведённое для её стоянки;
- выключить двигатель и муфту сцепления;
- поставить рычаг коробки передач в нейтральное положение;
- застопорить машину;
- перекрыть подачу топлива;
- в холодное время года слить воду из системы охлаждения во избежание ее
замерзания;
- опустить её рабочие органы на землю;
- очистить машину от грязи и масла;
- подтянуть болтовые соединения, смазать трущиеся части.
Кроме того, машинист должен убрать пусковые приспособления, тем самым, исключив
всякую возможность запуска машины посторонними лицами. На время стоянки машина должна
быть заторможена, а рычаги управления поставлены в нейтральное положение. При
передаче смены необходимо сообщить сменщику о состоянии машины и всех обнаруженных
неисправностях.
5.18. Размещение строительных машин на строительной площадке должно быть
определено таким образом, чтобы обеспечивалось пространство, достаточное для обзора
рабочей зоны и маневрирования при условии соблюдения расстояния безопасности. Каждая
машина должна быть оборудована звуковой сигнализацией, осветительными приборами,
устройством подачи сигнала тревоги. Перед пуском её в действие необходимо подавать
звуковой сигнал.
5.19. Перемещение, установка и работа машин вблизи котлована с незакрепленными
откосами разрешается только за пределами призмы обрушения грунта на минимальном
расстояние по горизонтали от основания откоса выемки до ближайших опор машины в
соответствии с Табл.7.
Минимальное расстояние по горизонтали от основания откоса до ближайших опор
машины (СНиП 12-03-2001 п.7.2.4, Таблица 1)
Таблица 7
Глубина выемки (h), м
Грунт ненасыпной
песчаный
супесчаный
суглинистый
глинистый
Расстояние по горизонтали от основания откоса выемки до ближайшей опоры
машины, м
1,0
1,50
1,25
1,00
1,00
2,0
3,00
2,40
2,00
1,50
3,0
4,00
3,60
3,25
1,75
4,0
5,00
4,40
4,00
3,00
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
50
5,0
6,00
5,30
4,75
3,50
6. Требования охраны труда при работе экскаватора
6.1. На экскаваторе при разработке грунта разрешается находиться только
машинисту и тем членам бригады, без которых невозможно обслуживание машины.
Присутствие посторонних лиц запрещается. Очищать ковш разрешается только в опущенном
положении.
6.2. Экскаваторы должны располагаться на твердом, выровненном основании с
уклоном, не превышающим допустимого техническим паспортом экскаватора, вне пределов
призмы возможного обрушения. Во всех случаях расстояние между откосом уступа, отвала
или транспортными средствами и контргрузом экскаватора должно быть не менее 1,0 м.
6.3. При работе экскаватора его кабина должна находиться в стороне,
противоположной забою.
6.4. При передвижении экскаватора по горизонтальному пути или на подъем ведущая
ось его должна находиться сзади, а при спусках с уклона - впереди. Ковш должен быть
опорожнен и находиться не выше 1,0 м от почвы, и подтянут к стреле, а стрела должна
устанавливаться строго по оси движения экскаватора.
При движении экскаватора на подъем или при спуске должны предусматриваться
меры, исключающие самопроизвольное скольжение. Для этого он закрепляется специальными
инвентарными упорами.
Передвижение экскаватора должно производиться по сигналам помощника машиниста,
при этом должна обеспечиваться постоянная видимость между машинистом и помощником.
Для шагающих экскаваторов допускается передача сигналов от помощника к машинисту
через третьего члена бригады. Допускается применение средств беспроводной связи между
машинистом и его помощником, осматривающим трассу передвижения.
6.5. При работе экскаватора необходимо соблюдать следующие правила:
- площадка, на которой работает экскаватор, должна быть спланирована и иметь
уклон не более 5°;
- выравнивание площадки для стоянки экскаватора разрешается производить только
во время его остановки;
- во время перерывов в работе (независимо от продолжительности), а также при
очистке ковша стрелу экскаватора следует отвести в сторону от забоя, а ковш опустить
на грунт;
- путь, по которому продвигается экскаватор в пределах объекта производства
работ, должен быть заранее выровнен и спланирован, а на слабых грунтах усилен щитами
и настилом;
- расстояние между забоем и экскаватором (за исключением рабочего органа в любом
его положении должно составлять не менее 1,0 м;
- в нерабочее время экскаватор должен быть поставлен в безопасное место, кабина
закрыта, двигатель выключен, ходовая и поворотные части заторможены.
6.6. Во время работы экскаватора запрещается:
- менять вылет стрелы при заполненном ковше;
- подтягивать груз с помощью стрелы и регулировать тормоза при поднятом ковше;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
51
- производить ремонтные работы и регулировку узлов;
- во время работы экскаватора пребывание людей, включая обслуживающий персонал,
в опасной зоне действия ковша (см. 7);
Рис.7 Граница опасных зон при работе экскаватора
- работать со стороны забоя;
- перемещать ковш над кабиной автомобиля;
- передвижение экскаватора с нагруженным ковшом;
- запрещается держать (оставлять) ковш на весу;
- кабина экскаватора должна быть оборудована устройствами, позволяющими
машинисту осуществлять обзор примыкающего к экскаватору участка забоя;
- места работы экскаваторов должны быть оборудованы средствами вызова
машиниста экскаватора.
6.7. При разработке выемки опасной зоной следует считать призму обрушения грунта,
определяемую углом естественного откоса грунта и углом наибольшей допустимой крутизны
(см. 8).
Рис.8. Граница опасной зоны при разработке выемки
1 - нижняя бровка выемки; 2 - верхняя бровка выемки; 3 - граница опасной зоны; 4 призма обрушения;
- угол естественного откоса грунта;
- угол допустимой крутизны грунта
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
52
откоса грунта; A - заложение; m - показатель откоса; Крутизна определяется как отношение
высоты откоса h к его заложению 1:m
6.8. При погрузке грунта экскаватором необходимо:
- ожидающие погрузки транспортные средства размещать за пределами радиуса
стрелы экскаватора плюс 5 м;
- подъезд автотранспорта под погрузку осуществлять только после сигнала
машиниста экскаватора;
- загружать транспортные средства только со стороны их заднего или бокового
борта;
- груженый транспорт отводить только после сигнала машиниста экскаватора;
- односторонняя загрузка, а также загрузка объема грунта, превышающего
установленную грузоподъемность автомобиля-самосвала, запрещается.
6.9. При погрузке в средства автомобильного транспорта машинистом экскаватора
должны подаваться звуковые сигналы:
- "стоп" - один короткий;
- сигнал, разрешающий подачу транспортного средства под погрузку;
- начало погрузки - два коротких;
- сигнал об окончании погрузки и разрешении отъезда транспортного средства один продолжительный.
6.10. Таблица сигналов вывешивается на кузове экскаватора на видном месте, с ней
должны быть ознакомлены водители транспортных средств.
7. Требования охраны труда при работе автомобиля-самосвала
7.1. Кабина автомобиля-самосвала должна иметь специальный защитный козырек,
обеспечивающий безопасность водителя при погрузке. Если защитного козырька нет, то
водитель во время погрузки должен покинуть кабину и находиться за пределами радиуса
действия ковша экскаватора.
7.2. При работе автомобиля-самосвала запрещается:
- движение автомобиля с поднятым кузовом, а также задним ходом к месту погрузки
на расстояние более 30 м (за исключением случаев прокладки траншей);
- переезд через кабели, проложенные по почве без специальных предохранительных
укрытий;
- перевозка посторонних людей в кабине автомобиля;
- остановка автомобиля на уклонах и подъемах;
- запуск двигателя за счет движения автомобиля под уклон.
7.3. Подача автомобиля-самосвала задним ходом к месту погрузки грунта должна
производиться водителем только по команде машиниста экскаватора, осуществляющего
погрузку грунта.
7.4. Подача автомобиля-самосвала задним ходом к месту выгрузки грунта должна
производиться водителем только по команде рабочего, принимающего грунт в отвал.
7.5. Движение автомобилей-самосвалов задним ходом к месту погрузки и выгрузки
грунта разрешается на расстояние не более 50 м и должно сопровождаться звуковым
сигналом. Во всех случаях при передвижении автомобиля задним ходом водитель должен
подавать непрерывный звуковой сигнал.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
53
7.6. При разгрузке грунта рабочие должны находиться со стороны водителя машины
в его зоне видимости, но не ближе 5 м к зоне отсыпки грунта.
7.7. Очищать поднятые кузова автомобилей-самосвалов следует скребками или
лопатой с удлиненной рукояткой, обеспечивающей нахождение рабочего в безопасной зоне.
9. Требования охраны труда при работе на уплотняющем механизме
9.1. При работе на грунтоуплотняющих механизмах необходимо соблюдать следующие
требования:
- механизм должен быть оборудован звуковыми и сигнальными приборами, за
исправностью которых должен следить машинист;
- машинист должен носить спецодежду, для предохранения глаз от пыли следует
надевать защитные очки.
9.2. При изменении направления движения механизма необходимо подавать
предупредительный звуковой сигнал.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
54
3 Технологическая карта на устройство фундаментной плиты
3.1 ОБЛАСТЬ ПРИМЕНЕНИЯ. ОБЩИЕ ПОЛОЖЕНИЯ
В настоящей технологической карте (далее по тексту-ТК) приведены указания по
организации и технологии производства работ по устройству фундаментной плиты.
Определен состав производственных операций, требования к контролю качества и приемке
работ, производственные и материальные ресурсы.
Производство работ по устройству фундаментной плиты выполняется в соответствии
с действующими требованиями следующих нормативных документов:
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»;
- СП 70.13330.2012 «Несущие и ограждающие конструкции»;
- СП 71.13330.2017» Изоляционные и отделочные покрытия»;
- СНиП 12-03-2001 "Безопасность труда в строительстве". Часть 1. Общие
требования;
- СНиП 12-04-2002 "Безопасность труда в строительстве". Часть 2. Строительное
производство;
- СП 48.13330.2019 "Организация строительства", актуализированная редакция СНиП
12-01-2004
В состав работ по устройству фундаментной плиты входит:
- устройство песчаной подготовки;
- устройство бетонной подготовки;
- устройство оклеечной гидроизоляции в 2 слоя;
- установка опалубки;
- армирование фундаментной плиты;
- бетонирование фундаментной плиты;
- вертикальная обмазочная гидроизоляция.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
55
Монолитная железобетонная конструкция подземной части запроектирована с
применением бетона класса по прочности на сжатие В25, марки по водонепроницаемости
W6, марки по морозостойкости F150 по ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые.
Технические условия».
Бетонная подготовка запроектирована с применением бетона класса по прочности
на сжатие В7.,5 по ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые. Технические
условия».
Для армирования монолитных железобетонных конструкций предусмотрено
применение арматурных стержней класса А500С по ГОСТ 34028-2016.
Рабочей документацией предусмотрены следующие минимальные размеры защитного
слоя бетона стержней рабочего армирования несущих монолитных железобетонных
конструкций здания (расстояние от поверхности конструкции до грани арматуры):
- нижний защитный слой 40 мм;
- верхний защитный слой 30 мм.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
56
Узлы сопряжения стен с фундаментной плитой запроектированы жесткими за счет
стыков вертикальной рабочей арматуры с выпусками фундаментной плиты внахлестку на
длину перепуска.
С внешней боковой стороны фундаментной плиты запроектировано устройство
вертикальной обмазочной гидроизоляции.
Для герметизации рабочих швов фундаментной плиты применять гидроизоляционные
прокладки пенебар в виде жгута, устанавливаемого на чистую бетонную поверхность
рабочего шва. Для исключения возможных смещений гидропрокладка фиксируется
специальной скобой, прибиваемой дюбелями. Расстояние от места установки гидропрокладки
пенебар до края конструкции должно быть не менее 50мм. Жгуты соединяются между собой
встык.
Продольное армирование плит перекрытия и покрытия принято сплошным (верхней и
нижней зоны), образуя два ряда сплошных горизонтальных арматурных сеток.
В качестве основных механизмов для выполнения строительно-монтажных работ
использовать автомобильный кран КС-4579 (допускается замена на другой автокран с
аналогичными характеристиками), автобетононасос АБН 65 (допускается замена на другой
автобетононасос с аналогичными характеристиками) и автобетоносмеситель СБ-69
(допускается замена на другой автобетоносмеситель с аналогичными характеристиками).
При этом:
- автомобильный кран КС-4579 используется для выгрузки с автотранспорта и
подачи арматуры и опалубки в котлован, доставка данных материалов к месту
производства работ, а также их монтаж производится вручную.
- для бетонирования используется автобетоносмеситель СБ-69, подача бетона к
месту выполнения работ производится при помощи стрелы автобетононасоса АБН 65.
Перед началом выполнения строительно-монтажных работ должен быть выполнен
комплекс геодезических работ.
3.2 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
3.2.1 Устройство бетонной подготовки
Оси, отметки, привязки бетонной подготовки указываются в рабочей документации,
утвержденной в установленном порядке.
Точность разбивки назначается по СП 126.13330.2017, СП 45.13330.2017 и
согласовывается с проектной организацией или непосредственно ею рассчитывается и
задается. Закрепительные знаки (колышки с отметками) сохраняются до сдачи подготовки
Заказчику. Поврежденные в процессе работ разбивочные точки необходимо сразу
восстановить.
Выполненные разбивочные работы необходимо предъявить представителю
строительного контроля Заказчика для технического осмотра. При отсутствии дефектов,
а также после устранения недостатков необходимо документально оформить данные работы
путём подписания Акта разбивки осей капитального строительства на местности по форме,
приведённой в Приложении 2 Приказа Министерства строительства и ЖКХ Российской
Федерации от 16.05.2023 №344/пр.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
57
Рисунок 9 – Разметка под бетонную подготовку
А – обноска; В – шнур; С – отвес; D – уровень
Поверхность грунта планируют вручную по профилю и уровню проектных отметок.
При этом в соответствии с требуемым уровнем нижней поверхности основания грунт
выравнивают, при необходимости подсыпают средней крупности песком 100-300 мм и
уплотняют до получения основания с коэффициентом уплотнения не менее Kупл=0,98.
Планируют и уплотняют только талый грунт, без примеси мерзлого грунта, снега и льда.
Бетонную смесь для бетонной подготовки приготавливают и завозят на
строительную площадку автобетоносмесителем СБ-69 и подают к месту укладки с помощью
автобетононасоса АБН 65.
Под фундаменты выполняется бетонная подготовка шире подошвы фундамента на
100 мм в каждую сторону.
Уплотняют уложенную бетонную смесь вибрированием электромеханическими
вибраторами типа ИВ-117, передвигаемыми по маячным рейкам.
Завершение подготовительных работ фиксируют в Общем журнале работ, в котором
ведется учет выполнения работ по строительству, реконструкции, капитальному ремонту
объекта капитального строительства (приказ Минстроя России от 02.12.2022 № 1026/пр).
Устройство бетонной подготовки состоит из следующих операций:
- составление карты бетонирования.
- подготовка основания и сдача по акту.
- установка опалубки.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
58
- прием, выдержка, укладка, вибрирование бетонной смеси, обогрев, уход.
- укладка полимерной пленки.
Бетонирование осуществляется в 1 слой. Уход за бетоном заключается в его укрытии
сразу же после укладки полимерной пленкой в плотном контакте со смесью для
предотвращения испарения воды из бетонной смеси.
Бетон, уложенный в жаркую солнечную погоду, следует немедленно укрыть. Во время
дождя бетонная смесь должна быть защищена от попадания воды. При выдерживании бетона
в начальный период твердения необходимо поддерживать благоприятный температурновлажностный режим и предохранять его от механических повреждений.
На протяжении двух дней бетон выдерживается для набора прочности. В это время
необходимо поливать бетон.
Схема строповки пиломатериалов россыпью (L=6 м)
Размер элемента HxB,мм
Масса одного элемента, кг
Кол-во поднимаемых элементов, n
Масса груза, кг
30х180
100х100
100х150
150х150
22
31
46
69
86
60
40
24
1393
1860
1840
1656
3.2.2. Устройство оклеечной гидроизоляции
Работы по устройству гидроизоляции выполняют в сухую погоду при температуре до
минус 15°С. На изолируемой поверхности в зимних условиях не должно быть льда, снега.
Горизонтальная гидроизоляция представляет собой 2 слоя наплавляемого
гидроизоляционного материала Техноэласт ЭПП по битумному праймеру N 1 "Технониколь".
Технологический процесс состоит из следующих основных технологических операций:
- подготовка поверхности;
- нанесение праймера;
- устройство гидроизоляции.
При подготовке поверхности высолы, потеки раствора, продукты коррозии, все пятна
удаляют скребками, стальными щетками, наждачными кругами. Раковины, поры и трещины
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
59
на поверхности бетона заделывают цементно-песчаным раствором. Запыленные конструкции
чистят пылесосами, сжатым воздухом, волосяными щетками, поверхность промывают и
сушат.
Просушивание поверхностей осуществляют для обеспечения большей долговечности и
гарантии
лучшего
качества
гидроизоляции.
Просушивание
осуществляют
электровоздуходувками, калориферами, лампами и установками инфракрасного излучения.
Грунтовка является обязательным элементом подготовки поверхностей для
нанесения битумных и окрасочных составов.
Грунтовка необходима для обеспечения лучшей адгезии к поверхности и производится
жидким раствором гидроизоляционного материала, который глубже проникает в поры и
неровности поверхности, что и обеспечивает в последующем лучшее сцепление
гидроизоляции.
В качестве грунтующего состава применяют битумный праймер ТехноНИКОЛЬ.
Праймер наносят распылением или путем окрашивания поверхности стяжки мягкой
кистью или валиком. Праймер наносят на площадь, которая может быть укрыта
гидроизоляцией в течение 8 часов. Минимальный срок до устройства гидроизоляции после
нанесения грунтовки 2 часа, максимальный - 8 часов.
Перед нанесением тщательно перемешать праймер низкооборотной дрелью со
специальной насадкой.
Углы и другие труднодоступные места в обязательном порядке требуется промазать
кистью с жесткой щетиной.
До начала укладки гидроизоляции требуется выдержать обработанную поверхность
до полного высыхания праймера. Время высыхания праймера зависит от его марки и
климатических условий во время проведения работ.
Схему организации работ по монтажу горизонтальной гидроизоляции (см. рис.10).
Рис.10. Схема организации рабочего места при устройстве горизонтальной гидроизоляции
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
60
1 - поддон с рулонными материалами; 2 - ручная тележка; 3 - ведро с водой; 4 огнетушители; 5 – газовый баллон; 6 - рулоны гидроизоляционных материалов; И1, И2 изолировщики
Работы по устройству горизонтальной гидроизоляции вести в следующей
технологической последовательности:
1.
Выполнить наплавление первого слоя гидроизоляции к основанию.
Техноэласт ЭПП наплавляют после полного высыхания огрунтованной поверхности.
Приклейку наплавляемого рулонного материала производить в процессе оплавления нижней
стороны полотнища пламенем горелки с одновременным подогревом поверхности основания
или ранее уложенного слоя, разворачивая рулон и прижимая его к основанию. Нагрев
производить плавными движениями горелки для равномерного прогрева укладываемого
материала и поверхности основания (ранее уложенного слоя). Это обеспечит сплошную
приклейку материала и позволит избежать непроплавленных мест.
Деформация индикаторного рисунка на пленке, нанесенной с нижней стороны
полотнища материала при ее оплавлении пламенем горелки, свидетельствует о степени
разогрева битумно-полимерного вяжущего и готовности материала к приклейке.
При приклеивании гидроизоляционного материала к основанию необходимо добиваться
образования небольшого валика битумно-полимерного вяжущего в месте соприкосновения
материала с поверхностью. Признаком достаточного прогрева материала является
вытекание битумно-полимерного вяжущего из-под боковой кромки материала на 5-10 мм,
что является гарантией герметичности нахлеста.
В процессе производства работ по устройству гидроизоляции обеспечить нахлест
смежных полотнищ не менее 100 мм (боковой нахлест). Торцевой нахлест рулонов должен
составлять 150 мм (см. рис.11).
Рис.11 Нахлесты полотнищ рулонного материала
Для увеличения надежности и герметичности торцевого нахлеста осуществить
подрезку угла полотнища материала, находящегося в нахлесте снизу.
2. После укладки нижнего слоя гидроизоляции на горизонтальной поверхности
произвести укладку верхнего слоя гидроизоляции на горизонтальной поверхности.
Технология укладки верхнего слоя аналогична технологии укладки ее нижнего слоя.
Раскатку рулонов верхнего слоя гидроизоляции осуществлять в том же направлении,
что было выбрано для нижнего слоя. Перекрестная наклейка полотнищ рулонов верхнего и
нижнего слоев не допускается.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
61
Расстояние между боковыми стыками полотнищ Техноэласт ЭПП в смежных слоях
должно быть не менее 300 мм. Торцевые нахлесты соседних полотнищ материала должны
быть смещены относительно друг друга не менее чем на 500 мм (см. рис.12).
Рис.12. Смещение полотнищ кровельного материала в смежных слоях
3. Ремонт гидроизоляционного ковра
Небольшие повреждения гидроизоляционного ковра, такие как проколы, порезы
заделываются установкой заплатки на поверхность гидроизоляционного ковра. Заплата
должна иметь закругленные края и перекрывать поврежденную поверхность не менее чем
на 100 мм во всех направлениях (см. рис.13).
Рис.13. Заплатка поврежденного гидроизоляционного покрытия
Работы вести в следующей технологической последовательности:
- очистить место повреждения от мусора и пыли;
- прогревая место установки заплаты феном горячего воздуха, утопить посыпку
шпателем в верхний слой битумно-полимерного вяжущего материала;
- вырезать заплатку, на 100 мм перекрывающую место повреждения кровельного
ковра, и скруглить углы на заплатке;
- нанести на место повреждения мастику приклеивающую Технониколь N 22 и
установить заплатку;
- дополнительно прокатать заплатку роликом, чтобы излишки мастики выдавились
по краям заплатки.
Транспортирование, хранение рулонной гидроизоляции.
Рулоны гидроизоляционных материалов должны храниться в вертикальном положении
в один ряд по высоте на поддонах или без них на расстоянии не менее 1 м от отопительных
приборов.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
62
Допускается хранение поддонов с гидроизоляционными материалами в два ряда по
высоте, при этом вес верхних поддонов должен равномерно распределяться на все рулоны
нижнего ряда с помощью деревянных щитов или поддонов.
Гидроизоляционные материалы должны храниться в условиях, обеспечивающих защиту
от воздействия влаги и солнца.
Транспортирование рулонов гидроизоляционных материалов следует производить в
крытых транспортных средствах в вертикальном положении не более чем в два ряда по
высоте.
При длительном охлаждении материала при температуре ниже 15°С перед
использованием его необходимо выдержать в течение 4 часов при температуре плюс 1520°С.
3.2.3. Опалубочные работы
В качестве опалубки в настоящем ППР предполагается применить опалубку
инвентарную, заводского изготовления, комплектную, пригодную к монтажу и эксплуатации,
без доделок и исправлений.
Опалубка должна быть прочно раскреплена в грунте, чтобы во время приема бетона
ее не повело. За состоянием установленной опалубки должно вестись непрерывное
наблюдение в процессе бетонирования. В случае непредвиденных деформаций отдельных
элементов опалубки или недопустимого раскрытия щелей следует устанавливать
дополнительные крепления и исправлять деформированные места.
При устройстве монолитных фундаментных плит стандартно используют щитовую
опалубку с высотой щита несколько большей или равной высоте плиты. Щиты оборудованы
подкосами, обеспечивающими крепление опалубки в проектном положении и выверку
вертикальности. Рядовые щиты имеют одинаковые размеры. Например, при использовании
опалубки «Монолитстроя» для устройства плит больших размеров принимают щиты длиной
2,4м и высотой 0,6; 0,9 или 1,2м в зависимости от высоты плиты. В углах плиты используют
специальные угловые и доборные щиты длиной 0,6; 0,9 или 1,2м той же высоты, позволяющие
устанавливать проектные размеры плиты с интервалом 10см.
По результатам выбора выполняется опалубочный чертеж и составляется
спецификация щитов с указанием их размеров и количества.
Сборку опалубочных панелей производят в следующей последовательности:
- щиты укладывают рабочей поверхностью вниз, в местах установки монтажных и
рабочих креплений кладут деревянные рейки;
- выверяют габаритные размеры панелей, по контуру панелей прибивают деревянные
бруски-ограничители;
- щиты соединяют между собой пружинными скобами или крюками;
- в местах расположения деревянных реек щиты соединяют болтами;
- в деревянных рейках в местах пропуска стяжек просверливают отверстия
диаметром 18-20 мм;
- поверх щитов раскладывают схватки;
- схватки со щитами соединяют натяжными крюками с клиновым или винтовым
запором;
- поверх схваток перпендикулярно им укладывают связи жесткости, для чего
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
63
используют те же схватки;
- схватки со связями соединяют болтами;
- на верхнем ярусе схваток укрепляют монтажные петли;
- к нижним ярусам схваток или связям жесткости прикрепляют подкосы,
обеспечивающие устойчивость панелей в вертикальном положении.
Демонтаж опалубки разрешается проводить только после достижения бетоном
требуемой согласно СП 70.13330.2012 «Несущие и ограждающие конструкции» прочности и с
разрешения производителя работ. Распалубка должна производиться без ударов и толчков.
Чтобы не повредить щиты опалубки при отрывании от бетона, пользуются разного вида
ломиками. Отрывать щиты от бетона с помощью кранов и лебедок не разрешается.
После каждой распалубки необходимо очищать элементы системы от бетона и грязи.
Для очистки палубы применять скребки и шпатели.
Запрещается использовать для очистки палубы металлические щетки, острые
предметы, шлифовальные электроинструменты и инструменты ударного действия.
Сразу после очистки при необходимости смазывать палубу.
Обязательно постоянно следить за техническим состоянием комплектующих и при
необходимости своевременно отбраковывать их и проводить ремонт.
Схема строповки
3.2.4. Арматурные работы
Монтаж арматуры вести в строгом соответствии с рабочими чертежами (см. проект
шифр ПР-76-2024-КЖ0). Замена предусмотренной проектом арматурной стали по классу,
марке, сортаменту без согласования с проектной организацией ЗАПРЕЩЕНА.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
64
Армирование фундаментной плиты предусмотрено вязаной арматурой в следующем
порядке:
- укладываются вязаные нижние основная и доборная арматурные сетки;
- устанавливаются каркасы КРф-1, Крф-2 и укладывается верхняя основная и
доборная арматурные сетки.
Рис. 13 - Схема установки арматурной сетки
Фундаментная плита армируется арматурой периодического профиля класса А500С
по ГОСТ 34028-2016. Соединение пересечений стержней выполнять вязанием всех пересечений
в двух крайних рядах по периметру плит, в остальных пересечениях - через узел в
шахматном порядке отожженой проволокой.
Стыки стержней по длине выполнять внахлестку вязанием. Стыки должны
располагаться вразбежку через стержень. В сечении не должно быть более 50% стыкуемых
стержней.
Отдельные стержни доборной арматуры основных сеток соединять с арматурой
основных сеток вязанием. Доборную арматуру выполнять вязанием пересечений Доборную
арматуру укладывать в одном ряду с основной арматурой каждого направления в
промежутке между стержнями основной арматуры.
Для выдерживания защитных слоев и обеспечения требуемого расстояния между
отдельными арматурными стержнями необходимо применять фиксаторы для нижней основной
сетки растворные или пластмассовые, для верхней основной сетки – из арматурных
каркасов-фиксаторов КРф-1, Крф-2.
Арматурные стержни длиной 12 м укладывать в нахлестку из 2-х и более стержней,
согласно узлу N 1.
УЗЕЛ N 1
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
65
Отдельные арматурные стержни доставляются на площадку автотранспортом и
разгружаются в зоне действия монтажного крана. Если масса арматурных изделий не
превышает 50 кг, то их подача к месту установки может осуществляться вручную.
Транспортирование и хранение арматурной стали следует осуществлять в
соответствии с требованиями ГОСТ 7566-94.
Поступающие на строительную площадку арматурная сталь, закладные детали и
анкера при приемке должны подвергаться внешнему осмотру и замерам.
Во время заготовки арматурных стержней, их установки контролируется: качество
арматурных стержней; правильность сборки; качество стыков и соединений арматуры;
качество смонтированной арматуры.
Приемка смонтированной арматуры должна осуществляться до укладки бетонной
смеси и оформляться актом освидетельствования скрытых работ.
Защитный слой бетона для нижней арматуры проектом принят 40 мм, и
обеспечивается путем установки фиксаторов с шагом 1,5х1,5 м. Защитный слой бетона для
верхней арматуры принят 30 мм.
При установке арматурных стержней необходимо использовать специальные
фиксаторы, которые обеспечивают заданную толщину защитного слоя, а также позволят
сохранить проектные расстояние между отдельными арматурными сетками и каркасами.
Правильно устроенный защитный слой надежно предохраняет арматуру от
корродирующего воздействия внешней среды. Для этого в конструкциях арматурных
элементов предусматривают специальные упоры или удлиненные поперечные стержни (рис.14,
а, б). Этот метод применяют в том случае, если конструкция работает в сухих условиях.
Обеспечить проектные размеры защитного слоя бетона можно также с помощью бетонных,
пластмассовых и металлических фиксаторов, которые привязывают или надевают на
арматурные стержни. Пластмассовые фиксаторы (рис.14, д) характеризуются высокими
технологическими свойствами. Во время установки на арматуру пластмассовое кольцо за
счет присущей ему упругости немного раздвигается и плотно охватывает стержень.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
66
Рис.14. Способы обеспечения защитного слоя арматуры:
а - в балках и ребрах плит при помощи упоров; б - в балках посредством удлиненных
стержней; в - бетонной подкладкой с проволочной скруткой; г - бетонной пробкой с пружинной
скобой; д - упругим пластмассовым фиксатором; е - металлическими штампованными подставками
Арматурщикам выполнять арматурные работы в следующем порядке:
- подносить и раскладывать стержни нижней арматуры в соответствии с рабочими
чертежами, затем сверху перпендикулярно раскладывать стержни верхней арматуры так,
чтобы образовались ячейки. При необходимости концы арматуры обрезать с учетом создания
защитного слоя бетона. После этого арматурщикам вязать стержни в местах пересечений;
- в шахматном порядке раскладывать подкладки в соответствии с рабочими
чертежами под пересечения арматуры;
- раскладывать арматуру верхней сетки (вначале нижние стержни, затем верхние)
с шагом, указанным в рабочих чертежах, а затем вязать места их пересечения;
- подносить и крепить вертикальные коротыши к нижней сетке арматуры;
Рис.15 – Вязка арматуры
Смонтированную арматуру принимают с оформлением акта, оценивая при этом
качество выполненных работ. Кроме проверки ее проектных размеров по чертежу проверяют
наличие и место расположения фиксаторов и прочность сборки армоконструкции, которая
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
67
должна обеспечить неизменяемость формы при бетонировании.
Схема строповки связки круглой стали (L=10 м)
Размер элемента d,мм
Масса одного элемента, кг
Кол-во поднимаемых элементов, n
Масса груза, кг
10
15
20
30
40
50
60
70
100
6,2
13,9
24,7
55,5
98,7
154,2
221,9
302,1
616,5
300
150
80
40
20
15
10
7
3
1860
2085
1976
2220
1974
2313
2219
2115
1850
Схема строповки связки круглой стали (L=10 м)
Размер элемента d,мм
Масса одного элемента, кг
Кол-во поднимаемых элементов, n
10
15
20
30
40
50
60
70
100
6,2
13,9
24,7
55,5
98,7
154,2
221,9
302,1
616,5
300
150
80
40
20
15
10
7
3
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
68
1860
Масса груза, кг
2085
1976
2220
1974
2313
2219
2115
1850
Схема строповки пакета полосовой стали (L=10 м)
Размер элемента HxB,мм
Масса одного элемента, кг
Кол-во поднимаемых элементов, n
Масса груза, кг
4х20
4х25
5х30
6х40
6х50
6х60
10х100
10х120
12х150
6,3
7,8
11,8
18,8
19,6
28,3
78,5
94,2
141,3
200
200
150
100
100
70
20
20
10
1260
1560
1770
1880
1960
1981
1570
1884
1413
Схема строповки пакета полосовой стали (L=10 м)
Размер элемента HxB,мм
Масса одного элемента, кг
Кол-во поднимаемых элементов, n
Масса груза, кг
4х20
4х25
5х30
6х40
6х50
6х60
10х100
10х120
12х150
6,3
7,8
11,8
18,8
19,6
28,3
78,5
94,2
141,3
200
200
150
100
100
70
20
20
10
1260
1560
1770
1880
1960
1981
1570
1884
1413
3.2.5. Бетонные работы
До начала укладки бетона должны быть выполнены следующие работы:
- произведен монтаж опалубки на данном участке;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
69
- выполнено армирование;
- проверена правильность установки и надежность крепления опалубки и арматуры;
- подготовлен инструмент и инвентарь.
Данным ППР предлагается схема разбивки монолитной фундаментной плиты на
участки бетонирования.
Участки бетонирования разбиты в рекомендуемых проектом местах, а также с
учетом производительности принятых механизмов для бетонирования.
Рабочие швы бетонирования производить путем установки деревянных щитов с
прорезями для арматуры.
В пределах каждого участка бетонирование следует производить без перерыва.
Подача бетонной смеси к месту укладки производится с помощью автобетоносмесителя СБ69 (или аналог), подача бетона к месту выполнения работ производится при помощи стрелы
автобетононасоса АБН 65 (или аналог). При этом автобетоносмеситель СБ-69(или аналог)
производит работы с бровки котлована.
Стоянки автобетононасоса должны быть привязаны к картам и обеспечивать
возможность подачи смеси с одной стоянки в течение рабочей смены.
Допустимые расстояния (по горизонтали)
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
70
Глубина
котлована, м
1
2
от нижней бровки котлована до опоры автобетононасоса.
Песок
Супесок
Суглинок
1,5
3,0
1,25
2,4
1,0
2,0
Глина
1,0
1,5
До начала бетонирования проверяют работу бетононасоса в режиме холостого хода,
проверяют герметичность трубопроводов системы гидропривода, работу системы промывки
транспортных цилиндров, устанавливают оптимальный режим системы гидропривода в
зависимости от подвижности бетонной смеси и ожидаемого максимального давления в
бетоноводе при перекачке бетонной смеси.
Перед включением бетононасоса в его приемный бункер подают пусковую смесь,
которая необходима для смазки внутренней поверхности сухого бетоновода и
предотвращения образования пробок при перекачке первых порций бетонной смеси. Пусковую
смесь готовят из цемента и воды в объеме 20-40 л на каждые 10 м трубопровода. После
включения насоса бетонную смесь подают в приемный бункер насоса с интенсивностью,
соответствующей темпу бетонирования.
В случае вынужденных перерывов в подаче по трубам бетонной смеси, например, изза задержки в пути автобетоносмесителей в приемном бункере бетононасоса должно
оставаться 100 – 200 литров смеси для периодического ее прокачивания в бетоновод малыми
порциями. Максимальная продолжительность перерывов не должна превышать 20 – 30 минут.
Предельная продолжительность подачи бетонной смеси с момента выгрузки из
бетоносмесителя до укладки ее в опалубку, составы и режимы работ с тяжелой бетонной
смесью, должны устанавливаться строительной лабораторией, исходя из условий сохранения
подвижности и однородности бетонной смеси с учетом наружной температуры воздуха,
применяемого цемента и заполнителя.
В процессе укладки бетонной смеси необходимо контролировать:
- состояние опалубки, положение арматуры;
- качество укладываемой смеси;
- соблюдение правил выгрузки и распределение бетонной смеси;
- толщину укладываемых слоев;
- режим уплотнения бетонной смеси;
- соблюдение установленного порядка бетонирования;
- своевременность и правильность отбора проб для изготовления бетонных образцов.
Результаты контроля необходимо фиксировать в общем журнале производства работ.
Контроль качества укладываемой бетонной смеси должен осуществляться путем
проверки ее подвижности:
- у места приготовления - не реже двух раз в смену в условиях установившейся
погоды и постоянной влажности заполнителей;
- у места укладки - не реже двух раз в смену.
При подаче бетонной смеси исключить расслоение и утечку цементного молока.
Бетонная смесь в конструкцию должна укладываться горизонтальными слоями
одинаковой толщины, без разрыва, с последовательным направлением укладки в одну
сторону во всех слоях.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
71
При уплотнении бетонной смеси используются глубинные вибраторы с гибким валом
ИВ-117 (или аналог).
Технические характеристики глубинных вибраторов
Марка
ИВ-117
Диаметр, мм
51
Длина, мм
410
Масса вибронаконечника
12,5
Наибольшая толщина уплотняемого слоя не должна превышать 1,25 длины рабочей
части вибратора (вибронаконечника). Например, при использовании глубинного вибратора с
гибким валом ИВ-117 с длиной наконечника 410 мм толщина укладываемого слоя не должна
превышать 512,5 мм. Шаг перестановки вибратора не должен превышать 1,5 радиуса его
действия. Процесс уплотнения считается законченным при следующих признаках:
прекращение оседания бетонной смеси; появление цементного молока на поверхности в
местах соприкосновения с опалубкой; прекращение выделения воздушных пузырьков.
Поверхность плиты выравнивают под заданную отметку по маячкам, установленным при
выполнении арматурных работ. При выравнивании может использоваться виброрейка,
способствующая повышению качества уплотнения.
Марка
Технические характеристики виброреек.
Ширина
полосы, Глубина проработки,
м
мм
Масса,
кг
СО-132А
СО-163
3,0
4,5
65
85
50
150
При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру и
закладные изделия, тяжи и другие элементы крепления опалубки.
При необходимости устройства рабочих швов в конструкции должны соблюдаться
следующие условия:
-продолжительность перерывов в бетонировании, при которых требуется
устройство рабочих швов, должна определяться лабораторией в зависимости от вида и
характеристики применяемого цемента и температуры твердения бетона;
- укладка бетонной смеси после таких перерывов допускается после приобретения
уложенным бетоном прочности не менее 15 кг/см²;
- поверхность рабочих швов должна быть перпендикулярна продольной оси
бетонируемого элемента;
- для выполнения рабочих швов следует устанавливать стальную сетку из
проволоки диаметром 1-1,1 мм с размером ячеек не более 5х5 мм;
- сетка должна быть обезжирена.
Загружение конструкций полной расчетной нагрузкой допускается после
приобретения бетоном проектной прочности и при обязательном согласовании с авторами
конструктивной части проекта
Контроль прочности бетона производить способом в соответствии с п.5.5.5 СП
70.13330.2012.
Контроль качества бетонной смеси производит строительная лаборатория.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
72
Соответствие проекту и качество бетона должен подтверждать поставщик, предъявляя
паспорт на поставляемый бетон.
3.2.6. Уход за бетоном сразу после его укладки.
В соответствии с СП 70.13330.2012 СНиП 3.03.01-87 Несущие и ограждающие
конструкции п. 5.12.3. Уход за свежеуложенным бетоном следует начинать сразу после
окончания укладки бетонной смеси и осуществлять до достижения 70% проектной прочности,
а при соответствующем обосновании - 50%.
Уход за бетоном подразумевает обеспечение благоприятных температурновлажностных условий его твердения. При положительной температуре наружного воздуха
укрытие бетона паронепроницаемой пленкой целесообразно выполнить через определенный
промежуток времени, зависящий от погодных условий (температура, влажность, ветер,
солнце), и обеспечивающий испарение лишней воды с поверхности бетона. При этом важно
не допустить побеления (чрезмерного высушивания поверхности бетона).
Дополнительные вибрационные воздействия на бетон в начальный период твердения
(также как и вакуумирование) способствуют увеличению его прочности и морозостойкости.
Поэтому заглаживание поверхности плиты с использование виброрейки может быть
выполнено через 0,5 – 1,5 часа после уплотнения бетона глубинным вибратором.
При прочности от 0,4 до 0,5 МПа (через 10-12 часов) начинается увлажнение покрытия,
а в жаркую погоду - через 2-3 часа. Покрытие должно быть все время влажным, это
достигается поливом бетона, в сухую погоду - до 5 раз в день.
- нельзя периодически поливать открытые поверхности, так как попеременное
увлажнение и высушивание может привести к образованию трещин.
- при температуре воздуха ниже +5 поливка бетона не производится.
- передвижение людей по забетонированным конструкциям можно начинать только
при достижении бетоном прочности не менее - 1,5 МПа.
- снимать опалубку разрешается только по достижении бетоном прочности,
установленной проектом.
- после снятия опалубки мелкие раковины на поверхности бетона необходимо
расчистить проволочными щетками, промыть струей воды под напором и затереть жирным
цементным раствором, состав 1:2..1:3.
- крупные раковины и каверны расчищают на всю глубину с удалением слабого бетона
и выступающих кусков заполнителя, затем обрабатывают поверхность проволочными
щетками и промывают струей воды под напором, заделывают жесткой бетонной смесью и
тщательно уплотняют.
Сцепление бетона с опалубкой с течением времени увеличивается, поэтому опалубку
необходимо снимать, как только бетон приобретет необходимую прочность.
Проектом предусматривается выполнение бетонных работ при положительных
температурах воздуха.
3.2.7. Снятие опалубки.
При бетонировании фундаментных плит в интервале положительных температур от
5° С и выше и при использовании бетонных смесей без замедлителей схватывания снятие
опалубки можно планировать не ранее 12 часов с момента укладки. Однако более позднее
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
73
снятие опалубки позволяет избежать раннего высушивания бетона. При раннем снятии
опалубки боковые поверхности плиты должны быть защищены от потерь влаги путем
укрытия пленкой.
3.2.8. Боковая обмазочная гидроизоляция.
Проектом предусмотрено выполнение вертикальной обмазочной гидроизоляции
боковых поверхностей фундамента, соприкасающихся с грунтом с помощью битумной
мастики за 2 раза по слою битумного праймера общей толщиной покрытия 1,0-1,5 мм.
Подготовка бетонных поверхностей фундамента к гидроизоляции производится в
следующей последовательности:
- поверхность бетона очищается при помощи щетки с металлическим ворсом,
закрепленной на электрической шлифовальной машинке PWS 750-125 (или аналог), от пыли,
грязи, нефтепродуктов, цементного молока, высолов, штукатурного слоя, плитки, краски и
других материалов, препятствующих проникновению активных химических компонентов в
бетон. Бетонная основа должна быть структурно прочной и чистой;
- по всей длине трещин, швов, примыканий выполнить штрабы П-образной
конфигурации сечением 25 25 мм;
- при наличии рыхлого слоя бетона его следует удалить;
- выступающие концы арматуры срезают при помощи абразивного диска,
закрепленного на электрической шлифовальной машинке PWS 750-125;
- защитный слой бетона вокруг всего сечения оголенной арматуры, подверженной
процессам коррозии, в том числе на расстоянии не менее 1 см за стержнем, удаляют при
помощи металлических щеток;
- наплывы и неровности на поверхности бетона срубают при помощи молотка и
зубила;
- выбоины и раковины на бетонной поверхности глубиной более 0,5 мм заделывают
цементно-песчаным раствором, с предварительной очисткой поверхности;
- после механической очистки поверхность конструкций обеспыливают с помощью
волосяных щеток.
Перед нанесением обмазочного состава изолируемые поверхности должны быть
огрунтованы битумным прймером без пропусков и разрывов. Грунтовка должна иметь
прочное сцепление с основанием, на приложенном к ней тампоне не должно оставаться
следов вяжущего.
Грунтовку следует наносить сразу после очистки на сухую поверхность, избегая
образования подтёков и пузырей сгустков.
Грунтовка должна быть высушена до полного испарения летучего растворителя.
Интервал времени между грунтовкой поверхности и нанесением основных слоев
гидроизоляции должен составлять в зависимости от температуры воздуха не менее 4 часов,
что необходимо для полного испарения растворителя, и не более 16 часов во избежание
запыления поверхности.
Обмазочнуюную гидроизоляцию устраивают вручную при помощи фибровых, травяных
или волосяных кистей и малярного валика. Мастика не должна стекать по поверхности, а
покрывать поверхность сплошной однородной пленкой.
Гидроизоляцию наносят в два слоя. Последующие слои наносят после отвердения
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
74
предыдущих. Окрашивают вертикальные поверхности полосами на всю ширину (толщину)
фундамента и перемещаясь сверху вниз при помощи волосяных щеток и малярных валиков.
Ранее нанесённую полосу перекрывают предыдущей на 20-25 см.
Изоляционное покрытие должно быть нанесено на загрунтованную поверхность не
позднее чем через сутки после грунтования.
Открытые рабочие места защищают от ветра и атмосферных осадков. Перед
нанесением окрасочного слоя гидроизоляции поверхности очищают от снега, наледи, инея,
просушивают и отогревают до положительной температуры.
Рис.15. Схема изоляции боковых поверхностей фундаментов
1 - затирка вертикальных поверхностей цементным раствором слоем h=5 мм; 2 грунтовка битумным лаком; 3 - окрасочная гидроизоляция
Формирование поверхности гидроизоляции заключается в заделке материалом щелей,
трещин, раковин с последующей сушкой и отверждением нанесенных слоев.
Выполненные работы по устройству гидроизоляции боковых поверхностей
фундаментной плиты необходимо предъявить представителю строительного контроля
Заказчика для технического осмотра. При отсутствии замечаний, (а при наличии после их
устранения) необходимо документально оформить данные работы путём подписания Акта
освидетельствования скрытых работ по форме, приведенной в приложении N 3 к приказу
Министерства строительства и жилищно-коммунального хозяйства Российской Федерации
от 16 мая 2023 года № 344/пр "Об утверждении состава и порядка ведения исполнительной
документации при строительстве, реконструкции, капитальном ремонте объектов
капитального строительства", и получить разрешение на выполнение последующих работ.
3.3 ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
1. Контроль и оценку качества работ выполняют в соответствии с требованиями
нормативных документов:
- СП 70.13330.2012 «Несущие и ограждающие конструкции»;
- СП 48.13330.2019 "Организация строительства", актуализированная редакция СНиП
12-01-2004.
Контроль качества строительно-монтажных работ осуществляется специалистами с
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
75
привлечением аккредитованной строительной лаборатории, оснащенной техническими
средствами, обеспечивающими необходимую достоверность и полноту контроля, и
возлагается на производителя работ или мастера.
Строительный контроль качества работ должен включает в себя входной контроль
проектной рабочей документации и результатов инженерных изысканий, а также качество
выполненных предшествующих работ, операционный контроль строительно-монтажных
работ, производственных процессов или технологических операций и приемочный контроль
выполненных работ с оценкой соответствия.
2. Входной контроль
Входной контроль проводится с целью выявления отклонений от требований проекта
и соответствующих стандартов. Входной контроль поступающих на объект строительных
материалов, конструкций и изделий осуществляется:
- регистрационным методом путём анализа данных, зафиксированных в документах
(сертификатах, паспортах, накладных и т.п.);
- внешним визуальным осмотром (по ГОСТ 16504-81);
- техническим осмотром (по ГОСТ 16504-81);
- при необходимости - измерительным методом с применением средств измерения
(проверка основных геометрических параметров), в т.ч. лабораторного оборудования;
- контрольными испытаниям в случаях сомнений в правильности характеристик или
отсутствии необходимых данных в сертификатах и паспортах заводов-изготовителей.
Входной контроль поступающих материалов осуществляет комиссия, назначенная
приказом директора строительной организации. В состав комиссии включают представителя
отдела снабжения, Производственно-технического отдела и линейные ИТР.
При входном контроле рабочей документации проводится проверка ее комплектности
и достаточности в ней технической информации для производства работ.
При входном контроле рабочей документации её проверку производят работники
Технического и Производственного отделов строительной организации.
Замечания по Проектно-сметной документации и Организационно-технологической
документации оформляются в виде заключения для предъявления через заказчика проектной
организации. Принятая документация направляется на строительную площадку с отметкой
"К производству работ" и подписью главного инженера.
При входном контроле проектной документации проверяются:
- комплектности проектной и входящей в её состав рабочей документации в объеме,
необходимом и достаточном для производства работ;
- взаимная увязка размеров, координат и отметок (высот), соответствующих
проектных осевых размеров и геодезической основы;
- наличие согласований и утверждений;
- соответствие границ стройплощадки на строительном генеральном плане
установленным сервитутам;
- наличие ссылок на нормативные документы на материалы и изделия;
- наличие требований к фактической точности контролируемых параметров;
- условия определения с необходимой точностью предлагаемых допусков на размеры
изделий и конструкций, а также обеспечение выполнения контроля указанных в проектной
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
76
документации параметров при установке изделий и конструкций в проектное положение,
наличие указаний о методах и оборудовании для выполнения необходимых испытаний и
измерений со ссылкой на нормативные документы;
- техническая оснащенность и технологические возможности выполнения работ в
соответствии с проектной документацией;
- достаточность перечня скрытых работ, по которым требуется производить
освидетельствование конструкций объекта, подлежащих промежуточной приемке.
На строительной площадке в процессе входного контроля:
- должны быть проверены документы о качестве и маркировка конструкций с целью
определения наличия в документах о качестве всех требуемых данных, а также с целью
определения соответствия поступивших материалов требованиям проекта и нормативных
документов;
- в случае выявления неполного состава или нарушений в порядке составления
сопроводительной документации и (или) выявления несоответствия внешнего вида либо
маркировки продукции нормативно-техническим требованиям, проводятся испытания
продукции с составлением акта отбора образцов продукции и обязательным вызовом
уполномоченных представителей поставщика и изготовителя продукции.
Результаты входного контроля должны регистрироваться в "Журнале входного учета
и контроля качества получаемых деталей, материалов, конструкций и оборудования" по
форме, приведенной в Приложении И, СП 48.13330.2019.
При входном контроле бетонной смеси на строительной площадке необходимо:
- проверить наличие паспорта на бетонную смесь и требуемых в нем данных;
- путем внешнего осмотра убедиться в отсутствии признаков расслоения бетонной
смеси, в наличии в бетонной смеси требуемых фракций крупного заполнителя;
- при возникновении сомнений в качестве бетонной смеси потребовать контрольной
проверки по ГОСТ 10181-2002.
Транспортирование и подача бетонных смесей должны осуществляться
специализированными средствами, обеспечивающими сохранение заданных свойств бетонной
смеси. Запрещается добавлять воду на месте укладки бетонной смеси для компенсации ее
подвижности.
Поступающая на строительство арматурная сталь, закладные детали и анкеры при
приемке должны подвергаться внешнему осмотру и замерам.
Каждая партия арматурной стали должна быть снабжена сертификатом, в котором
указываются наименование завода-поставщика, дата и номер заказа, диаметр и марка
стали, время и результаты проведенных испытаний, масса партии, номер стандарта.
Каждый пакет, бухта или пучок арматурной стали должны иметь металлическую
бирку завода-поставщика.
При несоответствии данных сопроводительных документов и результатов
проведенных контрольных испытаний этим требованиям проекта партия арматурной стали
в производство не допускается.
Инвентарная опалубка изготовляется централизованно на специализированном
предприятии и поставляется комплектно с элементами крепления и соединения.
Изготовитель должен сопровождать комплект опалубки паспортом с руководством по
эксплуатации, в котором указывается наименование и адрес изготовителя, номер и дата
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
77
выдачи паспорта, номенклатура и количество элементов опалубки, дата изготовления
опалубки, гарантийное обязательство, ведомость запасных частей. Материалы опалубок
должны отвечать соответствующим стандартам, а комплект опалубки должен иметь
сертификат.
3. Операционный контроль
Операционный контроль осуществляется в ходе выполнения строительных процессов
или производственных операций с целью обеспечения своевременного выявления дефектов и
принятия мер по их устранению и предупреждению. При операционном контроле проверяется
соблюдение технологий выполнения работ, соответствие выполнения работ рабочим
проектом и нормативными документами.
Операционный контроль при опалубочных работах
Этапы работ
Подготовительные
работы
Контролируемые операции
Проверить:
- качество подготовки и
отметки несущего основания;
- наличие и состояние
крепежных элементов,
средств подмащивания
Сборка опалубки
Приемка опалубки
Контроль (метод, объем)
Общий журнал работ
(журнал бетонных работ)
Визуальный
Визуальный, измерительный
Контролировать:
Общий журнал работ
(журнал бетонных работ)
- соблюдение порядка сборки
щитов опалубки, установки
крепежных элементов,
средств подмащивания,
закладных элементов;
Технический осмотр
- плотность сопряжения
щитов опалубки между собой
и с ранее уложенным
бетоном;
Измерительный, всех
элементов
- соблюдение геометрических
размеров и проектных
наклонов плоскостей
опалубки;
То же
надежность крепления щитов
опалубки
Технический осмотр
Проверить:
- соответствие
геометрических размеров
опалубки проектным;
- положение опалубки
относительно разбивочных
осей в плане и по вертикали,
в т.ч. обозначение проектных
отметок верха бетонируемой
Документация
Общий журнал работ
(журнал бетонных работ)
Измерительный, всех
элементов
Измерительный
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
78
конструкции внутри
поверхности опалубки;
- правильность установки и
надежность крепления пробок
и закладных деталей, а
также всей системы в целом
Технический осмотр
Контрольно-измерительный инструмент: рулетка, отвес строительный, нивелир, теодолит, линейка
металлическая.
Операционный контроль осуществляют: мастер (прораб), геодезист - в процессе выполнения работ.
Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители
технадзора заказчика.
Операционный контроль при арматурных работах.
Этапы работ
Контролируемые операции
Контроль
(методы, объем)
Проверить:
Подготовительные
работы
Документация
Паспорт, (сертификат)
Общий журнал работ
- Наличие документа о качестве;
Визуальный
- Качество арматурных изделий
(при необходимости провести
требуемые замеры и отбор проб на
испытания);
Визуальный,
измерительный
- Качество подготовки и отметки
несущего основания;
То же
- Правильность установки и
закрепления опалубки
Технический осмотр
Контролировать:
Установка
арматурных изделий
Общий журнал работ
- Порядок сборки элементов
арматурного каркаса, качество
выполнения сварки узлов каркаса;
Технический осмотр
всех элементов
- Точность установки арматурных
изделий в плане и по высоте,
надежность их фиксации;
То же
- Величину защитного слоя
То же
Проверить:
Приемка выполненных
работ
Акт освидетельствования
скрытых работ
- Соответствие положения
установленных арматурных изделий
проектному;
Визуальный,
измерительный
- Величину защитного слоя бетона;
Измерительный
- Надежность фиксации арматурных
изделий в опалубке;
Технический осмотр
всех элементов
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
79
- Качество выполнения сварки узлов
каркаса
То же
Контрольно-измерительный инструмент: отвес, рулетка металлическая, линейка металлическая.
Операционный контроль осуществляют: мастер (прораб).
Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители
технадзора заказчика.
Операционный контроль при бетонных работах
Этапы работ
Контролируемые операции
Контроль
(метод, объем)
Проверить:
Подготовительные
работы
Общий журнал работ,
акт освидетельствования
скрытых работ
- Правильность установки и
надежность закрепления опалубки,
поддерживающих лесов, креплений;
Технический осмотр
- Подготовленность всех механизмов
и приспособлений, обеспечивающих
производство бетонных работ;
Визуальный
- Соответствие отметки основания
требованиям проекта;
Измерительный
- Чистоту основания или ранее
уложенного слоя бетона и внутренней
поверхности опалубки;
Визуальный
- Состояние арматуры и закладных
деталей (наличие ржавчины, масла и
т.д.), соответствие положения
установленных арматурных изделий
проектному;
Технический
осмотр,
измерительный
- Выноску проектной отметки верха
бетонирования на внутренней
поверхности опалубки
Измерительный
Контролировать:
Укладка бетонной
смеси, твердение
бетона,
распалубливание
- Качество бетонной смеси;
Документация
Общий журнал работ
Лабораторный
- Состояние опалубки;
Технический осмотр
- Высоту сбрасываемой бетонной
смеси, толщину укладываемых слоев,
шаг перестановки глубинных
вибраторов, глубину их погружения,
продолжительность вибрирования,
правильность выполнения рабочих
швов;
Измерительный, 2
раза в смену
- Температурно-влажностный режим
твердения бетона;
Измерительный
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
80
- Фактическую прочность бетона и
сроки распалубки
То же
Проверить:
Приемка выполненных
работ
Общий журнал работ,
акт приемки выполненных
работ
- Фактическую прочность бетона;
Лабораторный
- Качество поверхности конструкций;
Визуальный
- Качество применяемых в
конструкции материалов и изделий;
То же
- Геометрические ее размеры,
соответствие конструкции рабочим
чертежам
Измерительный,
каждый элемент
конструкции
Контрольно-измерительный инструмент:
металлическая, нивелир двухметровая рейка.
отвес
строительный,
рулетка,
теодолит,
линейка
Операционный контроль осуществляют: мастер (прораб), лаборант - в процессе выполнения работ.
Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители
технадзора заказчика.
Операционный контроль при гидроизоляционных работах
Этапы работ
Контролируемые операции
Контроль
(методы, объем)
Проверить:
Подготовительные
работы
Документация
Паспорт, (сертификат)
Общий журнал работ
- Наличие документа о качестве;
Визуальный
- Качество рулонных изделий (при
необходимости провести требуемые
замеры и отбор проб на испытания);
Визуальный,
измерительный
- Качество подготовки и отметки
несущего основания;
То же
Технический осмотр
Контролировать:
Обеспыливание,
покрытие грунтовкой,
гидроизоляция
рулонная оклеечная в
2 слоя
Общий журнал работ
- Порядок сборки элементов
арматурного каркаса, качество
выполнения сварки узлов каркаса;
Технический осмотр
всех элементов
- Точность установки арматурных
изделий в плане и по высоте,
надежность их фиксации;
То же
- Величину защитного слоя
То же
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
81
Проверить:
Приемка выполненных
работ
Акт освидетельствования
скрытых работ
- наклейку дополнительных слоев в
деформационных швах;
Визуальный,
- качество поверхности;
Визуальный,
инструментальный
- величину и качество нахлеста
полотнищ рулонного материала;
Технический осмотр
всех элементов
- прочность сцепления
Визуальный,
инструментальный
Контрольно-измерительный инструмент: двухметровая рейка, линейка металлическая.
Операционный контроль осуществляют: мастер (прораб).
Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители
технадзора заказчика.
4. Приемочный контроль
Приемочный контроль выполняется по завершении строительства объекта или его
этапов, скрытых работ и других объектов контроля. При приемочном контроле необходимо
производить проверку качества СМР, а также принимаемых конструкций в полном объеме с
целью проверки эффективности ранее проведенного операционного контроля и
соответствия выполненных работ проектной и нормативной документации.
Выполненные работы необходимо предъявить представителю строительного контроля
Заказчика для технического осмотра. При отсутствии замечаний (а при наличии - после их
устранения) необходимо документально оформить данные работы путём подписания Акта
освидетельствования скрытых работ, приведенной в приложении N 3 к
приказу
Министерства строительства и жилищно-коммунального хозяйства Российской Федерации
от 16 мая 2023 года № 344/пр "Об утверждении состава и порядка ведения исполнительной
документации при строительстве, реконструкции, капитальном ремонте объектов
капитального строительства" и получить разрешение на выполнение последующих работ.
При приемочном контроле комиссии должна быть представлена следующая
документация:
- исполнительная геодезическая схема планового и высотного положения элементов,
конструкций и частей сооружений с привязкой к разбивочным осям (в соответствии с
Приложением А, ГОСТ Р 51872-2019). Исполнительная схема составляется в одном экземпляре,
в виде отдельного чертежа;
- документы о согласовании с проектными организациями-разработчиками чертежей,
отступлений или изменений, допущенных в Рабочих чертежах при замене элементов
конструкции. Согласованные отступления от проекта должны быть внесены строительной
организацией в исполнительную документацию и Рабочие чертежи, предъявляемые при сдаче
работ;
- журналы работ;
- лабораторные заключения о проверке качества материалов;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
82
- акты испытания конструкций (если испытания предусмотрены рабочими чертежами);
- другие документы, указанные в рабочих чертежах.
Числовые значения отклонений точности установки и изготовления инвентарных
опалубок приведены в таблице ниже:
Интервалы размеров
инвентарной опалубки, мм
Значения отклонения точности, мм
изготовления
установки
50-80
±0,37
±0,85
80-120
±0,44
±1,10
120-180
±0,50
±1,25
180-250
±0,58
±1,45
250-315
±0,65
±1,60
315-400
-0,70
±1,80
400-500
±0,78
±2,00
500-630
±0,88
±2,20
630-800
±1,00
±2,50
800-1000
±1,15
±2,80
1000-1250
±1,30
±3,30
1250-1600
±1,55
±3,80
1600-2000
±1,85
±4,60
2000-2500
±2,20
±5,50
При устройстве арматурных
приведенные в таблице ниже:
конструкций
Технические требования
следует
Предельные
отклонения, мм
1. Отклонение в расстоянии между отдельно
установленными рабочими стержнями для:
соблюдать
Контроль (метод,
регистрации)
требования,
объем,
вид
Технический осмотр всех
элементов, журнал работ
плит и стен фундаментов;
20
массивных конструкций
30
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
83
2. Отклонение в расстоянии между рядами
арматуры
10
Технический осмотр всех
элементов, журнал работ
3. Отклонение от проектной толщины
защитного слоя бетона не должно превышать:
То же
при толщине защитного слоя свыше 20 мм и
линейных размерах поперечного сечения конструкции,
мм:
до 100;
+4; -5
от 101 до 200;
+8; -5
от 201 до 300;
+10; -5
св. 300
+15; -5
4. Длина нахлестки
конструкций без сварки:
при
армировании
"
отдельными стержнями:
Не менее
для арматуры А-I;
40
для арматуры А-II;
40
для арматуры А-III
50
сварными сетками и каркасами
По
проекту, но
менее 250
5. Суммарная длина сварных швов на стыке
стержней внахлестку или на каждой половине стыка
с накладками:
не
Технический осмотр всех
элементов, журнал работ
для арматуры А-I:
при двухсторонних швах;
3
при односторонних швах;
6
для арматуры А-II, А-III:
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
84
при двухсторонних швах;
4
при односторонних швах
8
Допускаемые отклонения толщины защитного слоя.
Технические параметры
Предельные
отклонения, мм
Толщина защитного слоя свыше 20 мм и размеры поперечного
сечения конструкции, мм:
до 100;
+4; -5
от 101 до 200;
+8; -5
от 201 до 300;
+10; -5
свыше 300
+15; -5
Допускаемые отклонения:
- плоскостей от вертикали или проектного наклона на всю высоту фундаментов 20 мм;
- отметок поверхностей и закладных изделий, служащих опорами для сборных
железобетонных колонн и других сборных элементов, - 5 мм;
- горизонтальных плоскостей на всю длину выверяемого участка - 20 мм;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
85
- уклона опорных поверхностей фундаментов при опирании стальных колонн без
подливки - 0,0007;
- местных неровностей поверхности бетона при проверке двухметровой рейкой, кроме
опорных поверхностей, - 5 мм;
- длины элементов - ±20 мм;
- поперечного сечения элементов - +16 мм, -3 мм;
- расположения анкерных болтов;
- в плане внутри контура опоры - 5 мм;
- в плане вне контура опоры - 10 мм;
- по высоте контура опоры - +20 мм;
- разницы отметок по высоте на стыке двух смежных поверхностей - 3 мм.
Приемку конструкций следует оформлять в установленном порядке актом
освидетельствования скрытых работ или актом на приемку ответственны конструкций.
При устройстве гидроизоляционных работ соблюдать требования, приведенные в
таблице ниже:
Технические требования
Предельные
отклонения, мм
Контроль (метод,
регистрации)
объем,
вид
1. Чистота и просушка поверхности. Ровность ±5 мм на 2 м
Горизонтальной поверхности. Наличие
длины в любом
направлении
поверхностных дефектов, выступающие стержни и
проволока. Скосы и закругления углов
Визуально.
Акт
освидетельствования
работ
2. Качество огрунтовки, усиления
гидроизоляции на углах, просушка огрунтованных
поверхностей
-
Визуально, с проверкой
качества 1 слоя праймера
Сплошность
покрытия ÷10%
Визульно-измерительный
технический осмотр
3.
Устройство рулонной гидроизоляции
скрытых
Перечень исполнительной документации, оформляемый в ходе производства и при
приемке работ по устройству железобетонного фундамента :
- Общий журнал работ;
- Журнал верификации закупленной продукции или Журнал входного контроля и
контроля качества получаемых деталей, материалов, изделий, конструкций и оборудования;
-Журнал бетонных работ;
- Акт разбивки осей объекта капитального строительства на местности;
- Акт освидетельствования скрытых работ на устройство оснований под фундаменты
(песчаное, бетонное);
- Акт освидетельствования скрытых работ на устройство оклеечной гидроизоляции
бетонной подготовки;
- Акт освидетельствования скрытых работ на армирование;
- Акт освидетельствования скрытых работ на монтаж закладных изделий и анкерных
болтов;
- Акт освидетельствования скрытых работ на монтаж опалубки;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
86
- Акт освидетельствования скрытых работ на бетонирование;
- Акт освидетельствования скрытых работ на боковую гидроизоляцию;
- Акт освидетельствования ответственных конструкций на устройство
фундаментной плиты;
- Исполнительная схема на разбивку осей;
- Исполнительная схема на устройство песчаной подготовки;
- Исполнительная схема на устройство бетонной подготовки;
- Исполнительная схема на устройство оклеечной гидроизоляции;
- Исполнительная схема на монтаж опалубки;
- Исполнительная схема на армирование фундаментной плиты;
- Исполнительная схема на бетонирование фундаментной плиты;
- Протокол испытания контрольных образцов бетона на прочность (в промежуточном
и проектном возрасте);
- Протокол испытания бетона в конструкциях (в промежуточном и проектном
возрасте);
- Документы оценки соответствия, технические паспорта, протоколы испытаний и
другие документы, удостоверяющие качество, безопасность и свойства используемых
материалов.
3.4 ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ
№
п/п
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Наименование машин, механизмов,
инструментов и оборудования
Автомобильный кран
Автобетононасос
Автобетоносмеситель
Глубинный вибратор
Электрошлифовальная машина
Приспособление для раскатки
рулонов
Лопата доборочная
Лопата копальная, остроконечная
Электронный тахеометр Sokkia со
штативом
Цифровой нивелир Sokkia со
штативом и рейкой
Рулетка на крестовине из ПВХ
длиной 20 м
Землемерная стальная лента 50 м
Шпильки стальные к землемерной
ленте
Пружинный динамометр Pнорм=10 кг
Газовая горелка
Гребок с ручкой
Терка
Кисть
Щетка металлическая
Марка
Ед.изм.
Кол-во
КС-4579
АБН 65
СБ-69
ИВ-117
PWS 750-125
СО-108А
шт.
шт.
шт.
шт.
шт.
шт.
2
1
1
2
1
2
ЛП-2
ЛКО-2
SET 230 RK
шт.
шт.
шт.
3
3
1
SDL50
шт.
1
РВ-50
шт.
1
ЛЗ-50
шт.
к-т
1
2
к-т
шт.
шт.
шт.
шт.
шт.
2
2
3
3
3
3
ГОСТ 21204-97
ГОСТ Р 58516-2019
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
87
20
21
22
23
24
25
26
Щетка волосяная
Молоток слесарный
Ролик прикатный
УШМ (Болгарка) с металлической
щеткой
Виброплощадка (на базе вибратора ИВ-98)
0,55кВт
Трансформатор понижающий 1,6 кВт
220-380 В
Комплект аппаратуры для ручной
резки стали с применением бензина
ГОСТ Р 58516-2019
ГОСТ 10084-73
шт.
шт.
шт.
шт.
2
3
2
3
ЭВ-262
шт.
1
ТСЗИ-1,6
шт.
1
КЖГ-1Б
шт.
1
Данный перечень не является обязательным и может быть заменен имеющимися в
наличии машинами и механизмами с аналогичными характеристиками.
Автомобильный кран КС-4579
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
88
Основные характеристики автобетононасоса АБН 65 (на базе Камаз 53215)
Колесная формула
Максимальная подача бетона на выходе из
бетонораспределителя, м3/ч
Максимальная высота подачи бетона с
помощью бетонораспределительной стрелы,
м
Вылет стрелы, м, не менее
Подвижность перекачиваемой бетонной
смеси (осадка стандартного конуса), см
Давление на бетонную смесь, развиваемое
бетонотранспортным поршнем, МПа
Наибольшая крупность заполнителя, мм
Тип привода
Установленная мощность привода, кВт
(л.с.)
Диаметр бетоновода (внутренний), мм
Объем загрузочной воронки, м3
Высота загрузки, мм
Угол поворота бетонораспределит. стрелы,
град.:
в вертикальной плоскости
в горизонтальной плоскости
6х4
65
21
19
6-12
7
50
гидравлический
95(119,2)
125
0,6
1450
90
335
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
89
Основные характеристики автобетоносмесителя СБ-69
Емкость кузова геометрическая, м3
Емкость кузова полезная, м3
Полная масса растворовоза, кг
Масса незагруженного
автобетоносмесителя, кг
Загрузочная высота, мм
Габаритные размеры автобетоновоза:
длина, мм
Ширина, мм
Высота, мм
Глубинный вибратор ИВ-117
6,1
2,5
13950
9100
3420
6630
2550
3420
Виброплощадка ЭВ-262
3.5 ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ И ОХРАНА ТРУДА
1. Общие требования охраны труда при производстве работ
1.1. Ответственность за выполнение мероприятий по промышленной безопасности,
охране труда, промышленной санитарии, пожарной и экологической безопасности
возлагается на руководителей работ, назначенных приказом.
1.2. Ответственное лицо осуществляет организационное руководство строительными
работами непосредственно или через бригадира. Распоряжения и указания ответственного
лица являются обязательными для всех работающих на объекте.
1.3. Ответственность за несчастные случаи, происшедшие на объекте, а также вне
его, при выполнении работ по заданию администрации предприятия, несут лица, которые
не обеспечили выполнения правил техники безопасности и производственной санитарии,
инструктажа и обучения рабочих безопасным методам работы и не приняли должных мер к
предупреждению несчастных случаев.
1.4. Охрана труда рабочих должна обеспечиваться выдачей администрацией
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
90
необходимых средств индивидуальной защиты (специальной одежды, обуви и др.), выполнением
мероприятий по коллективной защите рабочих (ограждения, освещение, защитные и
предохранительные устройства и приспособления и т.д.), санитарно-бытовыми помещениями
и устройствами в соответствии с действующими нормами и характером выполняемых работ.
1.5. Рабочим должны быть созданы необходимые условия труда, питания и отдыха.
Санитарно-бытовые помещения (гардеробные, сушилки для одежды и обуви, душевые,
помещения для приема пищи, отдыха и обогрева и проч.), автомобильные и пешеходные
дороги должны размещаться вне опасных зон.
В санитарно-бытовых помещениях должны находиться и постоянно пополняться
аптечка с медикаментами, носилки, фиксирующие шины и другие средства для оказания
пострадавшим первой медицинской помощи. Все работающие на строительной площадке
должны быть обеспечены питьевой водой. Каждый вагон-домик должен быть укомплектован
первичными средствами пожаротушения согласно норм положенности.
1.6. Производственные территории, участки работ и рабочие места должны быть
обеспечены необходимыми средствами коллективной или индивидуальной защиты
работающих, первичными средствами пожаротушения, а также средствами связи,
сигнализации и другими техническими средствами обеспечения безопасных условий труда в
соответствии с требованиями действующих нормативных документов.
1.7. Лицо, ответственное за безопасное производство работ, обязано:
- ознакомить рабочих с ППР под роспись;
- следить за исправным состоянием машин и механизмов;
- разъяснить работникам их обязанности и последовательность выполнения
операций;
- допускать к производству работ рабочих в соответствующей спецодежде,
спецобуви и имеющих индивидуальные средства защиты (очки, рукавицы и др.);
- ознакомить перед началом работ всех рабочих с наиболее опасными участками
работ.
1.8. В целях безопасности ведения работ на объекте бригадир обязан:
- перед началом смены лично проверить состояние техники безопасности во всех
рабочих местах руководимой им бригады и немедленно устранить обнаруженные нарушения.
Если нарушения не могут быть устранены силами бригады или угрожают здоровью или жизни
работающих, бригадир должен доложить об этом мастеру или производителю работ и не
приступать к работе;
- постоянно в процессе работы обучать членов бригады безопасным приемам труда,
контролировать правильность их выполнения, обеспечивать трудовую дисциплину среди
членов бригады и соблюдение ими правил внутреннего распорядка и немедленно устранять
нарушения техники безопасности членами бригады;
- организовать работы в соответствии с проектом производства работ;
- не допускать к работе членов бригады без средств индивидуальной защиты,
спецодежды и спецобуви;
- следить за чистотой рабочих мест, ограждением опасных мест и соблюдением
необходимых габаритов;
- не допускать нахождения в опасных зонах членов бригады или посторонних лиц;
- не допускать к работе лиц с признаками заболевания или в нетрезвом состоянии,
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
91
удалять их с территории строительной площадки.
2. Требования охраны труда при работе с немеханизированным инструментом
2.1. Деревянные рукояти ручных инструментов должны быть выполнены из
выдержанной древесины твердых и вязких пород. Инструмент должен быть правильно
насажен и прочно укреплен на гладко обработанных рукоятях.
2.2. Ударные инструменты (топоры, молотки, кувалды) должны иметь рукояти
овального сечения с утолщенным свободным концом; кирка насаживается на утолщенный
конец рукояти. Конец, на который насаживается инструмент, должен быть расклинен
металлическим клином.
2.4. При перемещении груза на тележках или в контейнерах прилагаемое усилие не
должно превышать 15 кгс.
2.5. Нормы переносимых тяжестей.
- для взрослых мужчин предельная масса груза - 50 кг на расстояние до 25 м, при
переноске вдвоем 80 кг;
- для юношей от 16 до 18 лет вручную - до 16, при перевозке на тележках - до 50
кг;
- для женщин - 15 кг.
Предельные нормы массы груза, поднимаемого и перемещаемого вручную
Характер работ
Предельно
масса груза, кг
Подъем
и
перемещение
чередовании с другой работой
тяжестей
при
15
Подъем тяжестей на высоту более 1,5 м
10
Подъем и перемещение тяжестей постоянно в
течение рабочей смены
10
Суммарная масса
течение рабочей смены
Не более 7000
грузов,
перемещенных
в
допустимая
Примечание. Масса поднимаемого и перемещаемого груза включает массу тарыупаковки.
3. Требования охраны труда при выполнении геодезических работ
3.1. При выполнении разбивочных работ на открытых участках требуется соблюдать
правила:
- работать в жаркие и солнечные дни только с покрытой головой;
- пить только кипяченую воду;
- не ложиться на сырую землю.
3.2. При выполнении работ в особых условиях:
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
92
- соблюдать требования по профилактическим прививкам в районах, опасных
распространением инфекционных заболеваний;
- пользоваться накомарниками в таежных районах;
- смазывать лицо обезвоженным жиром в морозные дни и прекращать работы при
температуре ниже -30°С;
- соблюдать правила передвижения по крутым склонам в горных районах.
3.3. Не допускаются к полевым работам лица, страдающие эпилепсией,
головокружениями, болезнями сердца, а также женщины с беременностью пять месяцев и
более. Во время работы категорически запрещается курение.
3.4. С приближением грозы следует прекращать работы и уходить в закрытое
помещение. Во время грозы не следует становиться под отдельные деревья, подходить ближе
10 м к молниеотводам, высоким столбам, большим камням, стоять у опор линии
электропередач.
3.5. К работе с лазерными приборами допускаются специально подготовленные лица,
прошедшие соответствующий инструктаж по технике безопасности.
При работе с лазерными приборами:
- запрещается смотреть в створ лазерного луча или его плоскости;
- не допускается включение лазерного прибора без его предварительного заземления;
- категорически запрещается вскрытие лазерного прибора и его блока питания,
находящихся во включенном состоянии.
3.6. Во время перерывов в работе запрещается оставлять приборы вблизи дорог всех
видов. При переходе с приборами с одного места на другое следует ходить по левой стороне
дороги навстречу движению транспорта.
3.7. При переезде и перевозке приборов, принадлежностей, разбивочных знаков
требуется соблюдать установленные правила перевозок. Запрещается ездить на подножках,
бортах кузова, стоять в кузове при движении автомобиля, выходить из кузова до полной
остановки.
3.8. При перенесении реек, вех, штативов и других приборов необходимо во избежание
ушибов и травм соблюдать безопасный интервал между рабочими, несущими приборы.
3.9. Вехи, визирки, шаблоны, откосники и другие разбивочные знаки и приспособления
при перевозке следует связывать в пакеты.
3.10. Каждый, кто заметил опасность или неисправность прибора, инструмента или
оборудования, обязан наряду с принятием мер к их устранению немедленно сообщить об
этом исполнителю работ.
3.11. При рытье котлованов для закладки реперов и центров запрещается вести
работу подкопом.
3.12. При подготовке центров к спуску в котлован бровка котлована должна быть
чистой. Не разрешается размещать центры на бровке котлована с выложенным грунтом. Во
время опускания центра категорически запрещается находиться в котловане.
3.13. Не разрешается опускаться в шурф или котлован по реперам. Опускаться можно
только по наклонной лестнице.
3.14. Открытые шурфы, траншеи и котлованы должны быть ограждены в вечернее и
ночное время и оборудованы световыми сигналами.
3.15. Рабочие, выполняющие разработку шурфов и котлованов, должны иметь
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
93
резиновые сапоги и рукавицы.
3.16. Без крепления можно рыть шурфы и котлованы с вертикальными стенками на
глубину:
- 1 м - в песчаных грунтах;
- 1,25 м - в супесях;
- 2 м - в особо плотных грунтах.
При большой глубине должно быть применено крепление из досок толщиной 4-5 см со
стопками креплений не реже 1-1,5 м.
3.17. Запрещается производить инженерно-геодезические работы под стрелой
экскаватора и находиться вблизи зоны его действия.
4. Требования охраны труда при работе в котловане
4.1. Котлованы должен быть ограждены и иметь сигнальные знаки, видимые днём и
ночью. Перед допуском рабочих в котлован должна быть проверено крепление стен.
4.2. Производство работ в котловане с откосами, подвергшимися увлажнению,
разрешается только после тщательного осмотра прорабом (мастером) состояния грунта
откосов. Устойчивость откосов должна быть проверена ответственным лицом независимо
от атмосферного воздействия при глубине котлована более 1,3 м, а также после
наступления оттепели.
4.3. Откосы котлованов, разрабатываемых в зимнее время, при наступлении оттепели
должны быть осмотрены, а по результатам осмотра должны быть приняты меры к
обеспечению устойчивости откосов и креплений.
4.4. Для спуска и подъема рабочих в котлован устраивают лестницы шириной не
менее 0,6 м с перилами или приставные деревянные лестницы длиной не более 5 м или
установить стремянки шириной не менее 0,75 м с перилами, а места перехода людей через
траншею оборудовать переходными мостиками, освещаемыми в ночное время.
4.5. Перед спуском рабочих в котлован в вначале каждой смены производителем
работ должен производиться тщательный осмотр состояния грунта откосов с обрушением
неустойчивого грунта в местах, где обнаружены "козырьки" или трещины (отслоения).
4.6. Производство работ, связанных с нахождением работников в выемках с откосами
без креплений в насыпных, песчаных и пылевато-глинистых грунтах выше уровня грунтовых
вод (с учетом капиллярного поднятия) или грунтах, осушенных с помощью искусственного
водопонижения, допускается при глубине выемки и крутизне откосов, указанных в Табл.6.
Допускаемая крутизна откосов траншей при нахождении рабочих в выемках с
откосами без креплений в различных грунтах (СНиП 12-04-2002, Часть 2, п.5.2.6, Таблица
1)
Таблица 6
Виды грунтов
Крутизна откоса (отношение его высоты к заложению) при глубине
выемки, м, не более
п/п
Насыпные, неслежавшиеся
1,5
3,0
5,0
1:0,25 (76°)
1:1 (45°)
1:1,25 (38°)
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
94
Песчаные
1:0,5 (63°)
1:1 (45°)
1:1 (45°)
Супесь
1:0,25 (76°)
1:0,67 (56°)
1:0,85 (50°)
Суглинок
1:0 (90°)
1:0,5 (63°)
1:0,75 (53°)
Глина
1:0 (90°)
1:0,25 (76°)
1:0,5 (63°)
Лессовые сухие
1:0 (90°)
1:0,5 (63°)
1:0,5 (63°)
1:1,25 (40°)
1:1,3 (35°)
1:1,3 (35°)
Глинистые
переувлажненые
Примечания:
1. Крутизна определяется как отношение высоты откоса к его заложению 1:m, в
скобках - угол между направлением откоса и горизонталью.
При напластовании различных видов грунта крутизну откосов для всех пластов
надлежит назначать по более слабому виду грунта.
3. При глубине выемки свыше 5 метров при любых гидрогеологических условиях
крутизна откосов котлованов устанавливается проектом производства работ.
4. Предельную крутизну откосов, котлованов в глинистых грунтах (суглинки и глины),
переувлажненных дождевыми, снеговыми (талыми) и другими поверхностными водами следует
принимать 1:1 с углом 45°. Уменьшение крутизны откоса в этих случаях фиксируется актом.
5. При неблагоприятных гидрогеологических условиях (переувлажненных дождевыми,
талыми и другими поверхностными водами с дренирующими линзами) наибольшая крутизна
откосов устанавливается расчетом и при глубине до 5,0 м.
6. При необходимости спуска людей в котлован наименьшая ширина между боковой
поверхностью конструкций и креплением должна составлять не менее 0,7 м.
7. Для котлованов с откосами расстояние между подошвой откоса и сооружением
сокращается до 0,3 м.
5. Общие требования охраны труда при эксплуатации машин
5.1. Транспортные и строительно-дорожные машины, находящиеся в эксплуатации,
должны быть в исправном состоянии и снабжены действующими сигнальными устройствами,
тормозами, ограждениями доступных движущихся частей (муфт, передач, шкивов и т.д.) и
рабочих площадок, противопожарными средствами, иметь освещение, комплект исправного
инструмента и необходимую контрольно-измерительную аппаратуру, а также исправно
действующую защиту от переподъема.
5.2. Исправность машин должна проверяться ежесменно - машинистом; еженедельно механиком участка; ежемесячно - главным механиком предприятия или его заместителем.
Результаты проверки записываются в отдельный журнал. Запрещается работа на
неисправных машинах и механизмах.
5.3. Транспортирование машин тракторами разрешается только с применением
жесткой сцепки и при осуществлении специально разработанных мероприятий,
обеспечивающих безопасность.
5.4. Запрещается производить ручную смазку машин и механизмов на ходу и
использование открытого огня и паяльных ламп для разогревания масел и воды.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
95
5.5. Каждая работающая на строительном участке машина должна быть оборудована
аптечкой. Машинист строительной машины должен уметь оказать первую медицинскую
помощь, знать назначение и дозировку каждого медикамента, имеющегося в аптечке. В
случае воспламенения топлива пламя тушить песком, землей или применять специальный
огнетушитель.
5.6. На машинах не должно быть посторонних предметов, а в зоне работы машин посторонних лиц. В кабинах машин запрещается хранить топливо, промасленный обтирочный
материал и любые легковоспламеняющиеся жидкости.
Кабины должны быть снабжены исправными ручными пенными огнетушителями типа
ОП-1, ОП-3 или ОП-5; к ним обеспечивается свободный доступ.
В случае воспламенения топлива пламя тушить песком, землей или применять
специальный огнетушитель
5.7. Машинистам строительных машин запрещается:
- курить во время заправки и контрольном осмотре заправочных емкостей;
- подходить близко к открытому огню в одежде, пропитанной маслом и горючим;
- работать на машинах и механизмах с неисправными или снятыми ограждениями
движущихся частей;
- оставлять строительную машину без присмотра с работающим двигателем;
- работать на неисправных машинах, механизмах;
- на ходу, во время работы устранять неисправности;
- допускать посторонних лиц в кабину строительной машины;
- стоять перед диском с запорным кольцом при накачивании шин;
- производить работы в зоне действия кранов и ЛЭП любого напряжения.
5.8. Работы и перемещение строительных машин в опасной зоне линий электропередач
следует производить под руководством инженерно-технического работника, фамилия
которого указывается в наряде-допуске.
Работа дорожно-строительных машин, погрузчиков, экскаваторов, стреловых кранов
и других машин непосредственно под проводами воздушных линий электропередач,
находящихся под напряжением, запрещается.
При проезде под линиями электропередач рабочие органы машины ставятся в
транспортное положение. Передвижение машин вне дорог под такими линиями следует
производить в месте наименьшего провисания проводов (ближе к опоре).
5.9. Рабочие места машиниста машин и оборудования следует содержать в чистоте
и обеспечивать обтирочным материалом, инвентарем для чистки, которые должны храниться
в специально оборудованных местах. Для обдувки оборудования, рабочих мест и спецодежды
надлежит применять пылесосные установки. Использовать для этих целей сжатый воздух
запрещается.
5.10. Машинисты строительных машин должны работать в спецодежде, спецобуви и
применять средства индивидуальной защиты в соответствии с характером выполняемой
работы согласно Межотраслевые правила обеспечения работников специальной одеждой,
специальной обувью и другими средствами индивидуальной защиты и другим
соответствующим документам.
5.11. Перегон строительных машин собственным ходом допускается только после
проверочного осмотра, чтобы убедиться в их полной исправности. При транспортировании
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
96
строительных машин на трейлерах под их гусеницы или колеса необходимо подложить
тормозные башмаки, рабочий орган опустить, а машину прикрепить к платформе с помощью
растяжек.
5.12. Перед движением по мосту нужно предварительно проверить его
грузоподъемность и техническое состояние. В случае проезда строительных машин под
мостами необходимо проверить соответствие допустимых размеров проезда габаритам
данного типа машин.
5.13. При переезде строительных машин через реки и ручьи вброд следует убедиться,
что их глубина не превышает высоты гусеницы или расстояния до осей колесных машин.
Выбранное место переезда должно иметь твердое основание.
5.14. При движении строительных машин по дорогам общего пользования необходимо
соблюдать действующие правила дорожного движения.
5.15. При выборе машин для производства земляных работ необходимо учитывать
несущую способность грунта. На сильно заболоченных участках допустимое давление на
грунт должно составлять 0,025 МПа, на средне заболоченных 0,035 МПа.
5.16. При дорожно-транспортном происшествии и получении травмы машинисту
дорожно-строительной машины необходимо:
- вызвать скорую помощь;
- вызвать работников ГИБДД;
- поставить в известность руководителя работ.
5.17. После окончания работы машинист должен:
- поставить машину на место, отведённое для её стоянки;
- выключить двигатель и муфту сцепления;
- поставить рычаг коробки передач в нейтральное положение;
- застопорить машину;
- перекрыть подачу топлива;
- в холодное время года слить воду из системы охлаждения во избежание ее
замерзания;
- опустить её рабочие органы на землю;
- очистить машину от грязи и масла;
- подтянуть болтовые соединения, смазать трущиеся части.
Кроме того, машинист должен убрать пусковые приспособления, тем самым, исключив
всякую возможность запуска машины посторонними лицами. На время стоянки машина должна
быть заторможена, а рычаги управления поставлены в нейтральное положение. При
передаче смены необходимо сообщить сменщику о состоянии машины и всех обнаруженных
неисправностях.
5.18. Размещение строительных машин на строительной площадке должно быть
определено таким образом, чтобы обеспечивалось пространство, достаточное для обзора
рабочей зоны и маневрирования при условии соблюдения расстояния безопасности. Каждая
машина должна быть оборудована звуковой сигнализацией, осветительными приборами,
устройством подачи сигнала тревоги. Перед пуском её в действие необходимо подавать
звуковой сигнал.
5.19. Перемещение, установка и работа машин вблизи котлована с незакрепленными
откосами разрешается только за пределами призмы обрушения грунта на минимальном
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
97
расстояние по горизонтали от основания откоса выемки до ближайших опор машины в
соответствии с Табл.7.
Минимальное расстояние по горизонтали от основания откоса до ближайших опор
машины (СНиП 12-03-2001 п.7.2.4, Таблица 1)
Таблица 7
Глубина выемки (h),
Грунт ненасыпной
м
песчаный
супесчаный
суглинистый
глинист
ый
Расстояние по горизонтали от основания откоса выемки до ближайшей
опоры машины, м
1,0
1,50
1,25
1,00
1,00
2,0
3,00
2,40
2,00
1,50
3,0
4,00
3,60
3,25
1,75
4,0
5,00
4,40
4,00
3,00
5,0
6,00
5,30
4,75
3,50
6. Требования охраны труда при работе на уплотняющем механизме
6.1. При работе на грунтоуплотняющих механизмах необходимо соблюдать следующие
требования:
- механизм должен быть оборудован звуковыми и сигнальными приборами, за
исправностью которых должен следить машинист;
- машинист должен носить спецодежду, для предохранения глаз от пыли следует
надевать защитные очки.
6.2. При изменении направления движения механизма необходимо подавать
предупредительный звуковой сигнал.
7. Требования охраны труда при работе грузоподъемных кранов
7.1. На захватке, где ведутся монтажные работы с помощью крана, не допускается
выполнение других работ и нахождение посторонних лиц.
На захватке, где ведутся монтажные работы с помощью крана, не допускается
выполнение других работ и нахождение посторонних лиц.
7.2. Площадка, на которой устанавливается кран, должна быть спланирована,
незахламлена, не иметь свеженасыпанного грунта, максимальный уклон площадки не должен
превышать 3°.
Кран устанавливается так, чтобы можно было поднять груз из положения меньшей
устойчивости, а поворот с грузом производится в сторону большей устойчивости.
Расстояние от оси крана до центра тяжести поднимаемого груза должно
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
98
соответствовать грузоподъемности крана на данном вылете, необходимом для обеспечения
подъема груза.
Расстояние от выступающих частей поворотной платформы крана до штабеля
грузов, зданий, автотранспорта, стоящего под разгрузкой, должно быть не менее 1 м.
Установить кран необходимо таким образом, чтобы при вращении крана с грузом,
максимально уменьшить угол поворота.
7.3. До начала выполнения строительно-монтажных работ при помощи
автомобильного крана по границе опасной зоны (в зависимости от стоянки крана),
необходимо установить сигнальное ограждение участка производства работ и выставить
предупреждающий знак, предотвращающий доступ посторонних лиц в опасную зону.
При подъеме груза он должен быть предварительно поднят на высоту не более 200300 мм для проверки правильности строповки и надежности действия тормоза. Перемещение
груза, масса которого неизвестна, должно производиться только после определения его
фактической массы.
7.4. Производство работ стреловыми кранами на расстоянии менее 30 м от подъемной
выдвижной части крана в любом ее положении, а также от груза до вертикальной плоскости,
образуемой проекцией на землю ближайшего провода воздушной линии электропередачи,
находящейся под напряжением более 42 В, должно производиться по наряду-допуску,
определяющему безопасные условия работы.
В тех случаях, когда зона, обслуживаемая краном, полностью не просматривается
из кабины крановщика, и при отсутствии между крановщиком и стропальщиком радио- или
телефонной связи для передачи сигналов крановщику должен быть назначен сигнальщик из
числа стропальщиков. Такие сигнальщики назначаются лицом, ответственным за безопасное
производство работ кранами.
7.5. Все сигналы подаются только одним лицом (бригадиром, звеньевым,
такелажником-стропальщиком), кроме сигнала "Стоп", который может быть подан любым
работником, заметившим явную опасность.
7.6. Во время перерывов в работе не допускается оставлять поднятые элементы
конструкций и оборудования на весу.
7.7 Во время армирования фундаментов арматурные стержни необходимо подавать в
котлован только с помощью специальных траверс или спускать их по приспособленным для
этих целей лоткам
8. Электробезопасность на строительной площадке должна обеспечиваться
соблюдением правил устройства электроустановок, межотраслевых правил охраны труда
при эксплуатации электроустановок потребителей, правил эксплуатации электроустановок
потребителей, а также следующим:
отключением всех потребителей рубильником силового шкафа;
прокладкой временных сетей электроснабжения и освещения изолированными
проводами;
подключением потребителей через штепсельные разъемы с заземленной нейтралью;
заземлением рельсовых путей башенного крана согласно проекту;
подключением крана от источника энергоснабжения через отдельный (крановый)
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
99
рубильник;
разводкой временных сетей, используемых при электроснабжении по стройплощадке,
изолированными проводами или кабелями на опорах, на высоте над уровнем земли, настила
не менее, м:
- 3,5 - над проходами,
- 6,0 - над проездами,
- 2,5 - над рабочими местами;
установкой светильников общего освещения напряжением 220 В на высоте не менее
2,5 м от уровня пола, земли, настила. При высоте подвески менее 2,5 м необходимо применять
светильники специальной конструкции с напряжением питания не выше 42 В;
питанием светильников напряжением 42 В от понижающих трансформаторов;
применением выключателей, рубильников и других коммутационных электрических
аппаратов на открытом воздухе в защищенном исполнении в соответствии с требованиями
ГОСТ 14254;
применением штепсельных розеток на номинальные токи до 20 А, используемых для
переносного электрооборудования и ручного инструмента, с защитными устройствами
отключения (УЗО) с током срабатывания не более 30 мА;
места производства электросварочных и газопламенных работ (при отсутствии
несгораемого защитного настила), должны быть освобождены от сгораемых материалов в
радиусе не менее 5 м, а от взрывоопасных материалов и установок (в том числе газовых
баллонов) - 10 м;
металлические части электросварочного оборудования, не находящегося под
напряжением, а также свариваемые изделия и конструкции на все время сварки должны
быть заземлены, а у сварочного аппарата, кроме этого, необходимо соединить заземляющий
болт с зажимом вторичной обмотки, к которому подключается обратный провод;
производство электросварочных работ во время дождя или снегопада, при
отсутствии навесов над электросварочным оборудованием и рабочим местом сварщика не
допускается.
9. Требования охраны труда при работе автобетононасоса
9.1. К работе по эксплуатации автобетононасоса допускаются лица не моложе 21
года, прошедшие специальное медицинское освидетельствование и признанные годными.
Работать на неисправном автобетононасосе или автобетоносмесителе запрещается.
Перекачку бетона следует осуществлять автобетононасосом, установленном с помощью
аутригеров на выровненной площадке в пределах рабочей зоны.
9.2. Между местом бетонирования и машинистом автобетононасоса должна быть
установлена надежная визуальная или радиотелефонная связь.
9.3. Передвижение автобетононасоса со стрелой, не установленной в транспортное
положение, не допускается.
9.4. Машинист и бетонщики, обслуживающие автобетононасос, должны работать в
защитных касках.
9.5. При уплотнении бетонной смеси электровибраторами перемещать вибратор за
токоведущие шланги не допускается, а при перерывах в работе и при переходе с одного
места на другое электровибраторы необходимо отключать.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
100
10. Требования охраны труда при работе с газовой горелкой
10.1. Перед началом работы необходимо проверить газовую горелку, так как
засоренное сопло может быть причиной прерывистого пламени, "обратных" ударов, пропуска
газа в местах соединения шлангов с горелкой и с баллоном.
10.2. Газовый баллон должен быть прочно установлен на ровной площадке и укреплен.
10.3. При работе с газовым баллоном необходимо принять меры по предупреждению
толчков, ударов, падений, а при работе при наружной температуре воздуха ниже 0°С - от
замерзания.
10.4. Все устройства, подсоединяемые к газовому баллону (редуктор, шланги,
горелка), должны быть висправном состоянии и периодически проверяться:
- горелка - не реже одного раза в месяц на газонепроницаемость;
- редуктор - не реже одного раза в квартал технический осмотр и испытание;
- шланги - ежедневно - на отсутствие трещин, стяжек и т.п.
10.5. На газовых шлангах не должно быть трещин, стяжек и т.п.
10.6. Перед присоединением редуктора к баллону необходимо продуть штуцер
редуктора для удаления из него посторонних частиц.
Редуктор к газовому баллону нужно крепить только при закрытом вентиле баллона.
После присоединения редуктора нужно медленно открыть вентиль баллона и
установить рабочее давление газа.
10.7. Независимо от места работы должны быть выдержаны следующие расстояния от
газового баллона до:
- источников тепла (например, радиаторов отопления) - не менее 1 м;
- открытого огня - не менее 10 м.
10.8. При работе с газовыми баллонами, запрещается:
- устанавливать баллоны в наклонном положении;
- устанавливать баллоны в проходах, проездах, в месте скопления работников, в
плохо освещенных местах;
- подвергать баллоны воздействию солнечных лучей;
- выполнять работу без редуктора;
- использовать шланги, выполненные из отдельных обрезков или соединенных между
собой проволокой, хомутами;
- оставлять без надзора находящиеся в работе баллоны с открытыми вентилями;
- разбирать и ремонтировать горелку, подключенную к газовому баллону;
- отогревать замерзший редуктор открытым огнем;
- курить и принимать пищу на рабочем месте;
- присутствие посторонних людей.
10.9. Запрещается выполнять работы с газовой горелкой вблизи электрических
приборов и других токоведущих частей, находящихся под напряжением.
10.10. Если работы выполняются вблизи электрооборудования, находящегося под
напряжением, то до начала работ электрическая сеть должна быть отключена.
10.11. Во время работы с газовоздушной горелкой работнику запрещается:
- перемещаться вне рабочей зоны с зажженной горелкой, в том числе подниматься
или опускаться по лестницам, трапам и т.п.;
- держать газовые рукава под мышкой, зажимать ногами, обматывать вокруг пояса,
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
101
носить на плечах, перегибать, перекручивать;
- курить и приближаться с открытым пламенем менее чем на 10 м к газовому баллону.
10.12. При перерывах в работе газовую горелку необходимо потушить.
10.13. Баллоны должны предохраняться от нагревания солнечными лучами или другими
источниками тепла.
10.14. Максимально допустимая температура баллона со сжиженным газом не более
45°С.
10.15. Не допускается полное выгорание газа из баллона. Малое пламя горелки
указывает на недостаточное количество газа в баллоне, засор диффузора горелки или
капсюля баллона.
10.16. При пользовании газовой горелкой не должен ощущаться запах газа. Проверить
утечку газа можно путем нанесения мыльной эмульсии на место предполагаемой утечки
газа. Проверка утечки газа огнем запрещается.
10.17. При износе уплотнительных прокладок, их следует заменить новыми из
комплекта. Неисправность горелки и баллона следует устранять в специализированных
мастерских.
10.18. К одному баллону может быть присоединена только одна газовая горелка.
10.19. Во время работы с газовой горелкой не разрешается разбирать и устранять
неисправности горелки и баллона и оставлять без присмотра зажженную горелку.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
102
4 Технологическая карта на устройство контурного дренажа
4.1 ОБЛАСТЬ ПРИМЕНЕНИЯ. ОБЩИЕ ПОЛОЖЕНИЯ
В настоящей технологической карте (далее по тексту-ТК) приведены указания по
организации и технологии производства работ по устройству контурного дренажа
несовершенного типа. Определен состав производственных операций, требования к контролю
качества и приемке работ, производственные и материальные ресурсы.
Производство работ по устройству контурного дренажа выполняется в соответствии
с действующими требованиями следующих нормативных документов:
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»;
- СП 126.13330.2017 «Геодезические работы в строительстве»;
- СП 399.1325800.2018 «Системы водоснабжения и канализации наружные из полимерных
материалов»;
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения»;
- СП 129.13330.2019 «Наружные сети и сооружения водоснабжения и канализации»;
- ГОСТ 21.604-82 Водоснабжение и канализация. Наружные сети
- СНиП 12-03-2001 "Безопасность труда в строительстве". Часть 1. Общие
требования;
- СНиП 12-04-2002 "Безопасность труда в строительстве". Часть 2. Строительное
производство;
- СП 48.13330.2019 "Организация строительства", актуализированная редакция СНиП
12-01-2004.
Для отвода собираемой дренажем воды за пределы сооружения вдоль фундамента
проектом, разработанным ООО «Скандинавия Проект 2» шифр ПР-76-2024-ДР, предусмотрено
устройство трубчатой дрены, расположенная в траншеях с дренажными обсыпками.
В проекте применены трубы гофрированные дренажные ПВХ с геотекстильным
фильтром, D/Dу 113/126 мм, площадью отверстий 36,6 см²/м. Трубы укладываются с
минимальным продольным уклоном 0,003.
Дренирующие обсыпки труб предусмотрены двухслойными. Внутренний слой обсыпки из щебня, внешний слой обсыпки – из песка.
Дренажные воды по трубчатым дренам самотеком отводятся в сеть дождевой
канализации.
Глубина заложения дренажа 1,5 м от планируемых отметок рельефа.
В состав работ по устройству контурного дренажа входит:
- геодезические разбивочные работы;
- устройство траншеи вдоль фундамента;
- устройство песчаной подготовки (дно траншеи);
- устройство нижнего слоя дренирующей обсыпки из щебня;
- монтаж трубчатой дренажа;
- устройство внешнего слоя дренирующей обсыпки из песка;
- монтаж смотровых колодцев;
- обратная засыпка траншеи.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
103
План дренажной сети
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
104
4.2 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
4.2.1 Подготовительные работы
1. До начала работ по устройству дренажа должны быть выполнены следующие
подготовительные работы:
- выполнена разбивка дренажной траншеи;
- отобраны прошедшие входной контроль, завезены и соскладированы на объекте
асбестоцементные трубы, муфты и заглушки;
- снятие и складирование растительного слоя грунта;
2. Геодезическая разбивка траншеи заключается в обозначении её профиля на
местности. Разбивку ведут в двух плоскостях: горизонтальной и вертикальной. При
горизонтальной разбивке определяют и закрепляют на местности положение оси траншеи,
а при вертикальной - расчетную глубину.
До оси траншеи откладывают расстояние, указанное в проекте, и в полученных
точках забивают колья. Промежуточные колья забивают по визиркам. Намечают места
поворотов и переломов, места установки дренажных колодцев. Разбитая таким образом ось
траншеи в плане закрепляется путем натягивания шнура (причалка) между забитыми
кольями.
Закрепительные знаки (колышки с отметками) сохраняются до сдачи траншеи
Заказчику. Поврежденные в процессе работ разбивочные точки необходимо сразу
восстановить.
3.Трубы и другие материалы, необходимые для строительства дренажа должны быть
завезены на объект строительства в необходимом количестве и распределены вдоль трассы
до начала работ по прокладке дренажа.
4.2.2 Разработка дренажной траншеи
1. Разработка грунта в траншее производится одноковшовым экскаваторомпогрузчиком JCB 3CX (или аналог) с перемещением по оси траншеи, резание грунта
производится способом "на себя", с копанием грунта ниже уровня его стоянки, а
транспортные средства располагаются на одном уровне со стоянкой экскаватора, сбоку от
него. Разработанный годный грунт хранят во временном отвале в объёме, необходимом для
обратной засыпки, а не пригодный для обратных засыпок грунт грузят экскаватором в
автомобили-самосвалы КамАЗ-55111 (или аналог) и вывозят на полигон ТБО (дальность не
более 30 км). Непригодность грунта для засыпок, устанавливается Актами с участием
Заказчика при вскрытии траншеи. В районах с сильными или продолжительными ветрами
грунтовые отвалы размещают с подветренной стороны траншеи.
2. Отрывку дренажной траншеи производят с низовой стороны продольного уклона
дренажа. Траншею отрывают до шелыги дренажной трубы, ниже шелыги лоток роют
лопатами вручную. Дно лотка выравнивают по отметкам продольного профиля дренажа с
соблюдением уклонов.
3. Дно траншеи выравнивается по отметкам продольного профиля дренажа с
соблюдением проектных уклонов. Наименьший уклон дренажа должен быть 0,003‰.
Подготовка грунтового основания (планировка, уплотнение) должна начинаться с низовой
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
105
стороны.
4. Подчистку дна траншеи и разработку приямков производят непосредственно перед
укладкой каждой трубы на место.
5. Доработка недобора грунта до проектной отметки производится вручную с
сохранением природного сложения грунтов основания.
6. Во избежание неравномерной осадки труб каждая труба должна опираться на
ненарушенный грунт (естественное основание) своей нижней частью не менее чем на 3/4
её длины.
7. Уплотнение дна траншеи производят виброплитой TSS-VP90N (или аналог) до
коэффициента относительного уплотнения не менее
=0,98.
8. Выполненные работы по разработке траншеи необходимо предъявить
представителю строительного контроля Заказчика для осмотра, и документального
оформления путём подписания Акта освидетельствования скрытых работ о форме,
приведенной в приложении N 3 к приказу Министерства строительства и жилищнокоммунального хозяйства Российской Федерации от 16 мая 2023 года № 344/пр "Об
утверждении состава и порядка ведения исполнительной документации при строительстве,
реконструкции, капитальном ремонте объектов капитального строительства".
4.2.3 Устройство основания дна траншеи
1. Трубы укладываются в осушенные траншеи на нижние слои дренирующей обсыпки,
которые в свою очередь, отсыпаются непосредственно на подготовленное дно траншеи. Дно
траншеи выравнивается песком с коэффициентом фильтрации не менее 5м/сут ГОСТ 87362014.
Обсыпки трапецеидального очертания насыпать без щитов с откосами 1:1. Толщина
одного слоя дренирующих обсыпок должна быть не менее 15 см для гравийного (щебеночного)
слоя, 5 см - для песчаного.
2. Выполненные работы по устройству основания необходимо предъявить
представителю строительного контроля Заказчика для осмотра, и документального
оформления путём подписания Акта освидетельствования скрытых работ о форме,
приведенной в приложении N 3 к приказу Министерства строительства и жилищнокоммунального хозяйства Российской Федерации от 16 мая 2023 года № 344/пр "Об
утверждении состава и порядка ведения исполнительной документации при строительстве,
реконструкции, капитальном ремонте объектов капитального строительства".
4.2.4 Монтаж смотровых колодцев
1. Перед устройством дренажа экскаватором-погрузчиком JCB 3CX m отрывают
котлованы для четырех смотровых колодцев, устраивают в них основание из ЩПС толщиной
h=100 мм с уплотнением слоя виброплитой TSS-VP90N до коэффициента относительного
уплотнения не менее
=0,98.
2. Колодцы устанавливают на проектные отметки по нивелиру.
3. Для монтажа потребуется гофрированная труба 425/2000, днище (пропускная
лотковая часть ПП 425), муфта и уплотнительное кольцо для гофрированной трубы.
4. В последнюю очередь монтируют люк чугунный А15 425.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
106
4.2.5 Укладка дренажных труб
1. Перед укладкой труб следует: проверить соответствие проекту отметок дна,
ширины траншеи, заложения откосов, надежность крепления стенок траншей и подготовки
основания под трубопровод.
2. Опускание труб в траншею производят плавно без рывков и ударов труб о стенки
траншеи.
3. При укладке участка безнапорного трубопровода между колодцами необходимо
своевременно проверить значение уклона на соответствие проекту. Отклонение уклона от
проектного значения не допускается.
Смещение труб в горизонтальной плоскости не должно превышать 0,25 внутреннего
диаметра.
4. Перед монтажом дренажные гофрированные трубы раскладывают на бровке
траншеи.
5. Монтаж дренажного трубопровода проводят на дне траншеи, где каждую трубу,
одну за одной, последовательно вставляют в раструб двухраструбной муфты (см. рисунок
16). При необходимости можно обрезать трубы между гофрами ножовкой по дереву или по
металлу. Монтаж муфт осуществляется вручную, при необходимости возможно
использование инструмента или строительной техники. Для монтажа соединения края
трубы, муфта/раструб и уплотнительное кольцо должны быть предварительно очищены
чистой тканью от масла, грунта, песка и прочих загрязнений.
1 - трубы, 2 - уплотнительное кольцо, 3 - муфта
Рисунок 16 - Схема соединения труб с помощью двухраструбной муфты
6. Уплотнительное кольцо устанавливают вторую (см. рисунок 17) впадину между
гофрами, причем уплотняющий профиль должен быть направлен в сторону ближайшего торца
трубы. Указанное положение уплотняющего профиля гарантирует эластичное прилегание
кольца к муфте по всему периметру и обеспечивает требуемую надежность соединения. Для
облегчения монтажа устанавливают уплотнительное кольцо сначала в нижнюю часть
трубы, затем, используя две монтировки, надевают верхнюю часть уплотнительного кольца
(см. рисунок 18).
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
107
Рисунок 17 - Установка уплотнительного кольца для труб диаметром менее 250 мм
Рисунок 18 - Установка уплотнительного кольца при помощи двух монтировок
7. Перед установкой муфты, ее внутреннюю поверхность, так же как и наружную
поверхность
установленного
уплотнительного
кольца,
необходимо
покрыть
водоотталкивающей смазкой. Для этих целей применяют смазку-лубрикант для монтажа
полимерных труб. Запрещается применять для смазки уплотнительных колец и муфт нефтеи маслосодержащие вещества, которые приводят к ухудшению свойств материалов и их
преждевременному старению.
8. Предварительно отмечают на трубе маркером расстояния от начала муфты до
предполагаемого упора (т.е. середины муфты) для обеспечения полного захода трубы в
муфту.
9. Ввод конца трубы в раструб муфты проводят с постоянным и одинаково
распределенным усилием параллельно оси с обязательным контролем положения
уплотнительного кольца. Для этого можно воспользоваться строительной техникой и
инструментом.
10. При частичном перемещении уплотнительного кольца в следующую впадину между
гофрами, замятии и/или перехлесте необходимо приостановить процесс монтажа и вернуть
уплотнительное кольцо обратно в исходное положение.
11. При установке муфт не допускается применение любых ударных воздействий,
которые могут привести к повреждениям муфты и уплотнительного кольца.
12. При необходимости для обеспечения проектного положения труб проводят
балластировку трубопроводов с помощью различных пригрузов, при этом пригрузы не должны
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
108
быть расположены в местах соединения труб и перекрывать дренажные отверстия.
13. Гидравлические испытания дренажных труб не проводят. Качество монтажа
контролируют в процессе сборки трубопровода. При этом обеспечивается соответствие
монтируемого трубопровода проекту: его прямолинейность достигается с помощью
материала обсыпки, который служит им фиксатором, а уклон контролируется нивелиром.
14. Перед сдачей дренажа в эксплуатацию следует тщательно промыть
горизонтальную дренажную трубу, освободить от посторонних предметов и грунта
смотровые колодцы.
15. Дренажные трубы промывают сильной струей воды, подаваемой из водопровода
или автоцистерны, для освобождения дренажных труб от внесенных частиц грунта.
16. Трубы дренажей несовершенного типа укладывают на нижние слои дренирующей
обсыпки из щебня изверженных горных пород ГОСТ 8267-93 толщиной не менее 15 см.
17. Трубы начинают укладывать с низовой стороны от смотрового колодца и ведут
до следующего смотрового колодца. Заделку стыковых соединений выполняют при помощи
муфт после монтажа трубопроводов.
18 Трубу вставляют в заранее заготовленное отверстие в стене смотрового колодца
так, чтобы её нижний конец выступал на 5-7 см относительно внутренней стенки колодца.
19. После укладки труб и засыпки стыков устраивается обратный фильтр из чистого
песка оптимальной влажности с
5 м/сутки. Только в этом случае возможно его
уплотнение при помощи вибротрамбовки TSS-HCR80K. Сверху дренирующего материала
укладывают геотекстиль и выполняют обратную засыпку пазухи грунтом.
19. В местах поворота трассы без установки дренажных колодцев трубы должны
укладываться с радиусом изгиба труб не менее 8 диаметров укладываемой трубы (1280 мм).
4.2.6. Обратная засыпка траншеи
1. Порядок и способ засыпки трубопровода должны исключить повреждение и смещение
труб. Применяемые механизмы и способы уплотнения грунтов должны обеспечивать заданную
степень плотности и сохранность труб.
2. Засыпку траншей с уложенными трубопроводами производят послойно (толщина
слоя 20 см) в два приёма. Сначала засыпают нижнюю часть траншеи с двух сторон высотой
над трубой не менее 0,5 м, затем остальную часть на всю ширину траншеи также послойно.
3. Уплотнять грунт в защитном слое непосредственно над трубопроводом
запрещается.
4. Засыпка траншей поверх защитного слоя до высоты 700 мм над трубой
производится грунтом, не содержащим твёрдых включений крупностью более 0,1 диаметра
труб, и грунтом, не содержащим обломков строительных деталей и т.п. размерами более
300 мм до поверхности.
5. Уплотнение грунта до проектной степени на высоту засыпки 700 мм от верха
трубопровода производится послойно с использованием вибротрамбовки TSS-HCR80K,
вышележащие поверхностные слои грунта уплотняются при оптимальной влажности с
помощью виброплиты TSS-VP90N до коэффициента оптимального уплотнения не менее
=0,98. Степень уплотнения грунта контролируют через каждые 50-75 м по длине
трубопровода с обеих его сторон и фиксируют в актах на скрытые работы.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
109
При уплотнении грунта каждый последующий проход трамбующего устройства должен
перекрывать след предыдущего на 100-200 мм.
6. Засыпку траншеи грунтом выполняют с помощью погрузочного ковша экскаваторапогрузчика JCB 3CX m (или аналог).
7. Обратная засыпка траншеи в устойчивых грунтах должна производиться не
позднее трех дней со дня укладки дренажных труб.
4.3 ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
1. Входной контроль проводят в соответствии с нормами на изготовление изделий и
другой документацией, регламентирующей требования к процессам монтажа труб,
соединительных деталей, колодцев и емкостей, утвержденной в установленном порядке.
1.1 Входной контроль включает:
- проверку соответствия поступивших изделий номенклатуре, приведенной в
проектной документации или заказе на поставку;
- проверку сопроводительных документов, удостоверяющих качество и соответствие
маркировке изделий, а также целостности упаковки, предусмотренной изготовителем;
- проверку соответствия нормам показателей внешнего вида, геометрических
размеров и других показателей;
- оформление документов о проведении входного контроля продукции, полученной от
поставщика, отбор образцов для проверки проводят по ГОСТ 24297;
- продукция, пригодная для выполнения работ должна иметь ярлык соответствия.
1.2 Входной контроль проводят при поступлении изделий на объект строительства,
при этом проверяется целостность изделий и упаковки после транспортирования и
соответствие проектной документации, а также перед началом монтажных работ.
1.3 Изделия, имеющие дефекты, выводящие их за пределы допусков, следует
отбраковывать и четко обозначать как неподходящие для применения, при этом их хранение
должно быть организовано в специально отведенных местах отдельно от годных изделий,
материалов и заготовок.
1.4 Входной контроль поступающего песка осуществляется путем отбора не менее
10 точечных проб (при объеме поставки до 350 м3), из которых образуют объединенную
пробу, характеризующую контролируемую партию, и проводят лабораторную проверку таких
параметров как:
- зерновой состав песка;
- содержание пылевидных и глинистых частиц;
- содержание глины в комках;
- класс, модуль крупности, полный остаток на сите N 063;
- коэффициент фильтрации.
Поступающий на объект песок должен иметь сопроводительный документ (паспорт),
в котором указываются:
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
110
- наименование предприятия-изготовителя и его адрес;
- номер и дата выдачи документа;
- номер партии и количество песка;
- номера вагонов и номер судна, номера накладных;
- зерновой состав песка;
- насыпная плотность песка;
- содержание вредных компонентов и примесей;
- обозначение стандарта.
1.5. Входной контроль поступающих труб, муфт и заглушек осуществляется визуально
в первую очередь на предмет комплектности. Прием комплектующих деталей, не
соответствующих принятым в проекте или не отвечающих техническим условиям их
изготовления, не допускается.
На наружной поверхности не менее чем 10% труб и муфт от партии должен быть
нанесен краской штамп ОТК.
Приемка труб и муфт производится партиями. В состав партии должны входить
трубы (муфты) одного диаметра. При приемке труб, муфт и заглушек от поставщика
следует провести:
- 100% визуальный осмотр и контроль размеров изделий;
- периодический контроль качества складирования и хранения изделий.
Трубы должны поставляться заводом-изготовителем по спецификации заказчика
комплектно с муфтами.
Допустимые отклонения размеров труб:
- по наружному диаметру ±4,5 мм;
- по длине - 16 мм.
Допустимые отклонения размеров муфт:
- по внутреннему диаметру ±3,0 мм;
- по длине - 3,0 мм;
- по толщине стенки ±2,5 мм.
При обнаружении на любом этапе входного контроля трещин, сколов и других
недопустимых дефектов изделия отбраковываются.
2. Операционный контроль осуществляется в ходе выполнения строительных
процессов или производственных операций с целью обеспечения своевременного выявления
дефектов и принятия мер по их устранению и предупреждению. При операционном контроле
проверяется соблюдение технологий выполнения работ, соответствие выполнения работ
рабочим проектам и нормативным документам.
2.1 Контроль осуществляется измерительным методом (с помощью измерительных
инструментов и приборов) или техническим осмотром под руководством прораба (мастера).
Инструментальный контроль устройства дренажа должен осуществляться систематически
от начала до полного его завершения.
2.2. При операционном (технологическом) контроле надлежит проверять соответствие
выполнения
основных
производственных
операций
требованиям,
установленным
строительными нормами и правилами, рабочим проектом и нормативными документами.
Инструментальный
контроль
строительства
дренажа
должен
осуществляться
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
111
систематически от начала до полного его завершения. Контроль качества и приемка работ
должны выполняться на всех этапах устройства дренажной системы.
2.3. До начала производства работ необходимо проверить:
- выноску разбивочных осей и надежность их крепления;
- наличие документов о качестве материалов;
- выполнение работ по временному отводу поверхностных и подземных вод (при
необходимости);
2.4. В процессе устройства дренажа необходимо контролировать:
- отклонение отметок дна и уклона траншеи от проектных. Метод контроля технический осмотр. Измеряемые участки должны быть не менее 30 м;
- плотность грунта естественного основания. Метод контроля - измерения,
испытания.
Рис.19. Отклонения при разработке траншеи
- толщину, ровность и плотность грунта подушки. Метод контроля - технический
осмотр, испытания;
- соответствие уклонов и отметок оси трубопровода проектному положению. Метод
контроля - измерительный;
- толщину слоя и гранулометрический состав дренирующего материала, коэффициент
фильтрации. Метод контроля - измерительный, испытания.
2.5. При контроле укладки дренажных труб должны проверяться:
- отметки верха дренажных труб;
- внутренний диаметр дренажных труб.
2.6. Контроль и приемка дренажа должны включать:
- контроль величины отметки и уклонов труб в соответствии с проектом. Метод
контроля - измерительный;
- отклонения от вертикали и горизонтали уложенных труб. Метод контроля технический осмотр и измерения;
- качество обсыпки труб дренирующим материалом. Метод контроля - технический
осмотр и измерения;
- плотность соединения звеньев труб в стыках.
2.7. Результаты операционного контроля и в том числе отклонения от заданной
технологии фиксируются в Общем журнале работ.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
112
Схема операционного контроля качества
Наименование контролируемых
показателей
Допускаемые
предельные
отклонения
Метод контроля
Периодичность
контроля
Кто
контролирует
не более 1,0 м
Измерительный
100%
Производитель
работ
Геодезист
Отклонение отметок дна траншеи
от проектных при черновой
разработке
+10 см
-"-
не менее 10 точек
на дне траншеи
-"-
То же планировочных отметок дна
траншеи
недоборы 10 см
-"-
не менее 20 точек
на дне траншеи
-"-
±5 см
-"-
-"-
-"-
Размеры траншеи по дну
не менее проектных
-"-
-"-
-"-
Соответствие продольных уклонов,
отметок и ровность поверхности
песчаного основания
- высотные отметки
по оси ±50 мм;
Измерительный,
нивелир, 3-х
метровая рейка
На участках между
колодцами, но не
реже, чем через 30 м
Прораб
Геодезист
Измерительный,
нивелир
Каждый колодец
-"-
Просмотр "на свет"
Каждый участок
между колодцами
-"-
Отклонения траншеи по оси
переборы 20 см
Отклонение отметок дна траншеи
от проектных после доработки
недобора и восполнения перебора
- продольные уклоны
±0,010‰;
- зазор между 3метровой рейкой и
поверхностью ±05* см
Укладка труб
- продольные уклоны
±0,010‰;
- отм. лотков трубы
в колодцах ±5 мм
Прямолинейность участков
уложенных труб
- отклонение от
формы круга 1/4
диаметра трубы, не
более ±50 мм
3. При приемочном контроле необходимо производить проверку качества СМР, а также
принимаемых конструкций в полном объеме с целью проверки эффективности ранее
проведенного операционного контроля и соответствия выполненных работ проектной и
нормативной документации с составлением Акта освидетельствования скрытых работ.
3.1. Освидетельствование скрытых работ и ответственных конструкций
осуществляется комиссией с обязательным участием представителей:
- строительной организации;
- технического надзора заказчика;
- авторского надзора.
3.2. При приемочном контроле комиссии должна быть представлена следующая
документация:
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
113
- исполнительная геодезическая схема планового и высотного положения элементов,
конструкций и частей сооружений с привязкой к разбивочным осям (в соответствии с
Приложением А, ГОСТ Р 51872-2002). Исполнительная схема составляется в одном экземпляре,
в виде отдельного чертежа;
- документы о согласовании с проектными организациями-разработчиками чертежей,
отступлений или изменений, допущенных в Рабочих чертежах при замене элементов
конструкции. Согласованные отступления от проекта должны быть внесены строительной
организацией в исполнительную документацию и Рабочие чертежи, предъявляемые при сдаче
работ;
- журналы работ;
- лабораторные заключения о проверке качества материалов;
- акты испытания конструкций (если испытания предусмотрены рабочими чертежами);
- другие документы, указанные в рабочих чертежах.
3.3. Предельные отклонения величин и параметров устроенного дренажа:
- продольные уклоны песчаного основания под трубы от проектных - ±0,0005;
- отметки основания под трубы от проектных - ±5 мм;
- ровности поверхности основания под трубы при проверке трехметровой рейкой ±5 мм;
- уклон труб дренажа от проектного - ±0,0005;
- от формы круга (прямолинейность участков труб): по горизонтали - 1/4 диаметра
трубы, но не более 50 мм в каждую сторону;
- по вертикали - не допускаются;
- отметки лотков труб в колодцах от проектных - ±5 мм.
Перечень исполнительной документации, оформляемый в ходе производства и при
приемке работ по устройству дренажа :
- Общий журнал работ;
- Журнал верификации закупленной продукции или Журнал входного контроля и
контроля качества получаемых деталей, материалов, изделий, конструкций и оборудования;
- Акт освидетельствования скрытых работ на устройство основания под
трубопровод;
- Акт освидетельствования скрытых работ на укладку безнапорного трубопровода
в траншею;
- Акт освидетельствования скрытых работ на песчаную обсыпку трубопровода;
- Акт освидетельствования скрытых работ на щебеночную обсыпку трубопровода;
- Акт освидетельствования скрытых работ на обратную засыпку трубопровода;
- Акт освидетельствования участков сетей инженерно-технического обеспечения;
- Исполнительная схема на устройство основания под трубопровод;
- Схема продольного профиля уложенного трубопровода;
- Исполнительная схема на монтаж трубопровода;
- Протокол испытания уплотнения грунта;
- Протокол испытания бетона в конструкциях (в промежуточном и проектном
возрасте);
- Документы оценки соответствия, технические паспорта, протоколы испытаний и
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
114
другие документы, удостоверяющие качество, безопасность и свойства используемых
материалов.
4.4 ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ
№
п/п
1
2
3
4
5
6
7
8
9
10
11
Наименование машин, механизмов,
инструментов и оборудования
Экскаватор-погрузчик, g=0,28 м
Автомобили-самосвалы, Q=13,0 т
Вибротрамбовка, вес Р=60 кг
Виброплита, вес Р=90 кг
Лопата доборочная
Лопата копальная, остроконечная
Электронный тахеометр Sokkia со
штативом
Цифровой нивелир Sokkia со
штативом и рейкой
Рулетка на крестовине из ПВХ
длиной 20 м
Землемерная стальная лента 50 м
Шпильки стальные к землемерной
ленте
Марка
Ед.изм.
Кол-во
JCB 3CX
шт.
1
КамАЗ-55111
TSS-HCR60K
TSS-VP90N
ЛП-2
ЛКО-2
SET 230 RK
шт.
шт.
шт.
шт.
шт.
шт.
1
1
1
3
3
1
SDL50
шт.
1
РВ-50
шт.
1
ЛЗ-50
шт.
к-т
1
2
Данный перечень не является обязательным и может быть заменен имеющимися в
наличии машинами и механизмами с аналогичными характеристиками.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
115
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
116
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
117
Вибротрамбовка ТSS-HCR60K
Виброплита TSS-VP90N
4.5 ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ И ОХРАНА ТРУДА
1. К работам по устройству дренажной сети допускаются лица:
- достигшие 18 лет, обученные безопасным методам и приемам производства работ;
- имеющие удостоверение на право управления строительной машиной;
- ознакомленные со спецификой монтажа дренажной сети;
- прослушавшие вводный инструктаж по охране труда и прошедшие инструктаж по
технике безопасности на рабочем месте согласно ГОСТ 12.0.004;
- прошедшие медицинский осмотр в соответствии с порядком, установленным
Минздравом России.
Повторный инструктаж по технике безопасности проводить для рабочих всех
квалификаций и специальностей не реже одного раза в три месяца или немедленно при
изменении технологии, условий или характера работ. Проведение инструктажа
регистрируется в специальном журнале и наряде-допуске.
2. Общие требования охраны труда при работе с инструментом:
2.1. Весь инструмент (ручной, электрифицированный) должен храниться в кладовых
на стеллажах. При перевозке или переноске инструмента его острые части следует
защищать чехлами или иным способом.
2.2. Выдавать инструмент рабочим надо одновременно с соответствующими
средствами индивидуальной защиты.
2.3. Администрация обязана организовать систематический надзор за исправностью,
правильным и безопасным использованием инструмента, а также его своевременный ремонт.
2.4. К работе с электрифицированным инструментом допускаются рабочие, прошедшие
специальное обучение безопасным методам работы с этим инструментом и оказанию первой
медицинской помощи, имеющие квалификационную группу по технике безопасности. Список
рабочих, имеющих право пользоваться электрифицированными инструментами, должен быть
определен приказом по организации (предприятию).
2.5. Электрифицированный инструмент должен иметь паспорт, испытываться и
проверяться квалифицированным персоналом. Результаты проверки заносятся в журнал.
2.6. Применять ручные электрические машины допускается только в соответствии с
назначением, указанным в паспорте.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
118
2.7. Запрещается работать механизированным инструментом, стоя на приставных
лестницах; применение стремянок допускается только при наличии упоров на их ножках и
ограждения всей рабочей площадки.
2.8. Во время перерывов в работе или при переноске механизированного инструмента
двигатель (источник питания) необходимо отключить. Запрещается оставлять без
присмотра механизированный инструмент, присоединенный к электросети. Во время
длительных перерывов в работе, при обрыве проводов и других неисправностях питание
механизированного инструмента также должно быть отключено.
2.9. Запрещается во время работы натягивать и перегибать кабеля
электроинструментов; не допускается пересечение кабелей инструментов с тросами,
электрокабелями и электросварочными проводами, находящимися под напряжением, и со
шлангами газорезчиков.
2.10. Запрещается брать рукой рабочие органы инструментов, даже если их
двигатели выключены, но сами они подключены к энергоприводу.
2.11. Работа инструментом должна производиться при обязательном наличии средств
пожаротушения и оказания первой медицинской помощи.
2.12. Запрещается передавать механизированный инструмент лицам, не имеющим
соответствующего удостоверения и не записанным в наряд на производство работ.
2.13. Рабочие, пользующиеся механизированными инструментами, должны своевременно
предупреждать мастера об их неисправности и делать соответствующую отметку в
журнале регистрации.
2.14. Рабочие обязаны по первому требованию предъявить документы ответственному
за охрану труда руководителю предприятия или органам Государственного надзора.
2.15. Запрещается использовать механизированный инструмент не по назначению.
2.16. Запрещается работать механизированным инструментом при плохой
освещенности рабочего места.
2.17. Рабочий обязан немедленно выключить механизированный инструмент при
возникновении резких отклонений от нормальной работы.
3. Лицо, ответственное за безопасное производство работ, обязано:
- ознакомить рабочих с Технологической картой под роспись;
- следить за исправным состоянием машин и механизмов;
- разъяснить работникам их обязанности и последовательность выполнения
операций;
- допускать к производству работ рабочих в соответствующей спецодежде,
спецобуви и имеющих индивидуальные средства защиты (очки, рукавицы и др.);
- прекращать работы при силе ветра более 11,0 м/сек во время сильного снегопада,
ливневого дождя, тумана или грозы;
- при приближении грозы лицо, ответственное за безопасное выполнение работ,
обязано прекратить производство работ и вывести всех работающих из зоны выполнения
работ на расстояние не ближе 25 м от ЛЭП.
4. Допуск на производственную территорию посторонних лиц, а также работников в
нетрезвом состоянии или не занятых на работах на данной территории запрещается.
Находясь на территории строительной или производственной площадки, в
производственных и бытовых помещениях, на участках работ и рабочих местах, работники,
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
119
а также представители других организаций обязаны выполнять правила внутреннего
трудового распорядка, принятые в данной организации.
5. На машинах не должно быть посторонних предметов, а в зоне работы машин посторонних лиц. В кабинах машин запрещается хранить топливо и другие
легковоспламеняющиеся жидкости, промасленный обтирочный материал. Кабины должны быть
снабжены исправными ручными пенными огнетушителями типа ОП-1, ОП-3 или ОП-5; к ним
обеспечивается свободный доступ.
6. Работы и перемещение дорожных машин в опасной зоне линий электропередачи
следует производить под руководством инженерно-технического работника, фамилия
которого указывается в наряде-допуске.
Работа дорожно-строительных машин, погрузчиков, экскаваторов и других машин
непосредственно под проводами воздушных линий электропередачи, находящихся под
напряжением, запрещается.
При проезде под линиями электропередачи рабочие органы машины ставятся в
транспортное положение. Передвижение машин вне дорог под такими линиями следует
производить в месте наименьшего провисания проводов (ближе к опоре).
7. Размещение строительных машин на площадке должно быть определено таким
образом, чтобы обеспечивалось пространство, достаточное для обзора рабочей зоны и
маневрирования при условии соблюдения расстояния безопасности. Каждая машина должна
быть оборудована звуковой сигнализацией, осветительными приборами, устройством подачи
сигнала тревоги. Перед пуском её в действие необходимо подавать звуковой сигнал.
8. На машинах не должно быть посторонних предметов, а в зоне работы машин посторонних лиц. В кабинах машин запрещается хранить топливо и другие
легковоспламеняющиеся жидкости, промасленный обтирочный материал. Кабины должны быть
снабжены исправными ручными пенными огнетушителями типа ОП-1, ОП-3 или ОП-5; к ним
обеспечивается свободный доступ.
9. Машинист строительной машины должен уметь оказать первую медицинскую
помощь, знать назначение и дозировку каждого медикамента, имеющегося в аптечке. В
случае воспламенения топлива пламя тушить песком, землей или применять специальный
огнетушитель.
10. Машинистам строительных машин запрещается:
- курить во время заправки и контрольном осмотре заправочных ёмкостей;
- подходить близко к открытому огню в одежде, пропитанной маслом и горючим;
- в случае воспламенения топлива пламя тушить песком, землёй или применять
специальный огнетушитель;
- работать на машинах и механизмах с неисправными или снятыми ограждениями
движущихся частей запрещается;
- оставлять дорожную машину без присмотра с работающим двигателем;
- работать на неисправных механизмах;
- на ходу, во время работы устранять неисправности;
- оставлять механизм с работающим двигателем;
- допускать посторонних лиц в кабину механизма;
- стоять перед диском с запорным кольцом при накачивании шин;
- производить работы в зоне действия кранов и ЛЭП любого напряжения.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
120
11. При работе экскаватора необходимо соблюдать следующие правила:
- площадка, на которой работает экскаватор, должна быть спланирована и иметь
уклон не более 5°;
- при больших уклонах во избежание самопроизвольного перемещения он
закрепляется специальными инвентарными упорами;
- выравнивание площадки для стоянки экскаватора разрешается производить только
во время его остановки;
- при движении экскаватора следует стрелу устанавливать строго по оси движения,
а ковш приподнимать над землей на 0,5-0,7 м и подтянуть к стреле;
- во время перерывов в работе (независимо от продолжительности), а также при
очистке ковша стрелу экскаватора следует отвести в сторону от забоя, а ковш опустить
на грунт;
- путь, по которому продвигается экскаватор в пределах объекта производства
работ, должен быть заранее выровнен и спланирован, а на слабых грунтах усилен щитами
и настилом;
- машинист экскаватора обязан следить за состоянием забоя и не допускать
нависания слоя грунта (козырька);
- расстояние между забоем и экскаватором (за исключением рабочего органа) в
любом его положении должно составлять не менее 1,0 м;
- в нерабочее время экскаватор должен быть поставлен в безопасное место, кабина
закрыта, двигатель выключен, ходовая и поворотные части заторможены.
11.1. При погрузке грунта экскаватором необходимо:
- ожидающие погрузки транспортные средства размещать за пределами радиуса
стрелы экскаватора плюс 5 м;
- подъезд автотранспорта под погрузку осуществлять только после сигнала
машиниста экскаватора;
- загружать транспортные средства только со стороны их заднего или бокового
борта;
- груженый транспорт отводить только после сигнала машиниста экскаватора;
- кабина самосвала должна иметь защитный "козырек". При его отсутствии водитель
автосамосвала во время погрузки грунта обязан покинуть кабину;
- односторонняя загрузка, а также загрузка объема грунта, превышающего
установленную грузоподъемность автомобиля-самосвала, запрещается.
11.2. При разработке траншей экскаваторами запрещён доступ людей к забою сверху
в пределах призмы обрушения. Перед пуском экскаватора в работу машинист должен подать
условный сигнал. В ночную смену фронт разработки и собственно экскаватор должны быть
освещены.
11.3. Участок трассы в зоне расположения подземных коммуникаций, пересекающих
трассу трубопровода, разрабатывают экскаватором только за пределами не менее 2 м
предварительно вскрытого подземного сооружения или в границах, указанных в уведомлении
на раскопку.
11.4. Перемещение экскаватора под проводами воздушных электролиний допускается
только в том случае, если расстояние между проводами и верхней частью экскаватора не
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
121
менее 2,0 м. Во всех случаях необходимо иметь наряд-допуск, выдаваемый организацией,
эксплуатирующей электросети.
11.5. Во время работы экскаватора запрещается
- менять вылет стрелы при заполненном ковше;
- подтягивать груз с помощью стрелы и регулировать тормоза при поднятом ковше
производить ремонтные работы и регулировку узлов
- находиться под ковшом или стрелой;
- работать со стороны забоя;
- перемещать ковш над кабиной автомобиля;
- находиться людям в радиусе действия экскаватора плюс 5,0 м;
- передвижение экскаватора с груженым ковшом;
- запрещается держать (оставлять) ковш на весу.
12. Траншея должна быть ограждена и иметь сигнальные знаки, видимые днём и ночью.
Для спуска и подъема людей в траншею устраивают лестницы. При обнаружении в
траншее запаха газа работы должны быть немедленно приостановлены, рабочие удалены и
вызван представитель организации, эксплуатирующей газопроводы. Работы могут быть
возобновлены только после удаления газа из траншей и устранения причин его появления.
13. При работе на грунтоуплотняющей технике необходимо соблюдать следующие
требования:
- виброплита должна быть оборудована звуковыми и сигнальными приборами, за
исправностью которых должен следить машинист;
- рабочий работающий с виброплитой должен носить спецодежду, для предохранения
глаз от пыли следует надевать защитные очки.
14. Подача автомобиля-самосвала задним ходом к месту выгрузки грунта, должна
производиться водителем только по команде Дорожного рабочего осуществляющего приемку
грунта. Движение автомобилей-самосвалов задним ходом к месту погрузки и выгрузки
грунта разрешается на расстояние не более 50 м и должно сопровождаться звуковым
сигналом. При выгрузке грунта из автомобиля-самосвала на насыпь расстояние от оси его
заднего колеса до бровки естественного откоса насыпи должно быть не менее 2,0 м, а
расстояние от бровки до внешнего колеса машины, движущейся по насыпи - не менее 1,0 м.
Очищать поднятые кузова автомобилей-самосвалов следует скребками или лопатой с
удлиненной рукояткой, обеспечивающей нахождение рабочего в безопасной зоне. При
разгрузке грунта рабочие должны находиться со стороны водителя машины в его зоне
видимости, но не ближе 5 м к зоне отсыпки грунта.
15. Складирование материалов, движение транспортных средств и установка
строительных машин вдоль бровок траншеи разрешается на расстояниях, указанных в
табл.8, но не менее 1,0 м от бровки естественного откоса или крепления выемки.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
122
Минимальное расстояние по горизонтали от основания откоса выемки до ближайшей
опоры машины (СНиП 12-04-2002, Часть 1, п.7.2.4)
Глубина
Грунт
траншеи
песчаный,
гравийный
супесчаный
суглинистый
глинистый
лессовый сухой
1
1,5
1,25
1,00
1,00
1,00
2
3,0
2,40
2,00
1,50
2,00
3
4,0
3,60
3,25
1,75
2,50
4
5,0
4,40
4,00
3,00
3,00
5
6,0
5,30
4,75
3,50
3,50
16. После окончания работы машинист должен поставить машину на место,
отведенное для ее стоянки, выключить двигатель и муфту сцепления, перекрыть подачу
топлива, в зимнее время слить воду из системы охлаждения во избежание ее замерзания,
опустить ее рабочие органы на землю, очистить машину от грязи и масла, подтянуть
болтовые соединения, смазать трущиеся части. Кроме того, машинист должен убрать
пусковые приспособления, тем самым, исключив всякую возможность запуска машины
посторонними лицами. На время стоянки машина должна быть заторможена, а рычаги
управления поставлены в нейтральное положение. При передаче смены необходимо сообщить
сменщику о состоянии машины и всех обнаруженных неисправностях.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
123
5 Мероприятия по охране окружающей среды
При производстве работ:
• запрещается использование питьевой воды в производственных целях;
• запрещается сброс загрязнённых стоков на грунт;
• запрещается использование открытого огня и сжигание отходов производства
и потребления;
• запрещается производить сбор образовавшихся во время работы отходов
строго на площадке;
• запрещается переполнение площадок для сбора отходов;
• запрещается перемешивание отходов при сборе и последующей отгрузке, в
случае необходимости подрядчик производит рассортировку отходов по типам
перед вывозом;
• запрещается загрязнение открытого грунта проливами опасных веществ
(нефтепродуктами, красками, растворителями, кислотами и другими
химпродуктами);
Площадки для накопления отходов устраиваются силами подрядной организации в
соответствии с санитарными нормами и правилами.
Площадки накопления отходов от работ должны быть огорожены сигнальной лентой
чёрно-жёлтого цвета на высоте 1,5 метров.
Раствор, цемент, бетон доставлять на площадку в закрытых емкостях или в
автобетоновозах. Для приема, хранения и транспортировки привозного раствора, цемента,
бетона использовать инвентарные приспособления и оснастку.
Неиспользуемые отходы строительного производства и строительный мусор
складировать по видам на площадке складирования отходов и вывозить на место, отводимое
на непригодной для землепользования территории.
Бытовой мусор и нечистоты следует регулярно удалять с территории строительной
площадки в соответствии с требованием санитарных норм.
Для соблюдения требований в области охраны окружающей среды, все отходы,
образующиеся в результате проведения строительных работ, для дальнейшего обращения
предполагается передавать по договору со специализированной организацией, имеющей
лицензию на право обращения с отходами.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
124
6 Правила пожарной безопасности при производстве строительномонтажных работ
Пожарную безопасность на строительной площадке, участках работ и рабочих
местах следует обеспечить в соответствии с требованиями Правил противопожарного
режима в Российской Федерации, утвержденных постановлением Правительства РФ от
16.09.2020г. №1479, Федерального закона №69-ФЗ «О пожарной безопасности», Федерального
закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности», «Правила
противопожарного режима в Российской Федерации» и СП 112.13330.2011 «Пожарная
безопасность зданий и сооружений».
На строительной площадке необходимо соблюдать мероприятия пожарной
безопасности, направленные на создание условий, исключающих возникновение пожара и
быстрейшую ликвидацию возникшего очага пожара.
В подготовительный период строительства должны быть выполнены следующие
пожароохранные мероприятия:
- площадки для размещения организаций обеспечиваются противопожарными щитами,
укомплектованными специнвентарем по ведомости, представленной ближайшей пожарной
охраной;
- на площадках для размещения временных административно-бытовых зданий должны
быть отведены места для курения, оборудованные противопожарным инвентарем;
- посты охраны обеспечиваются телефонной (сотовой) связью с местным пожарным
депо.
В каждой строительной организации приказом или распоряжением должен быть
установлен соответствующий противопожарный режим, в том числе:
- назначены ответственные за противопожарное состояние по бытовому городку;
- определены и оборудованы места для курения;
- определены места и допустимое количество единовременно находящихся в
помещениях сырья, полуфабрикатов и готовой продукции;
- установлен порядок уборки горючих отходов и пыли, хранения промасленной
спецодежды;
- определен порядок обесточивания электрооборудования в случае пожара и по
окончании рабочего дня, а также регламентированы:
- порядок проведения временных огневых и других пожароопасных работ;
- порядок осмотра и закрытия помещений после окончания работы;
- действия работников при обнаружении пожара;
- определен порядок и сроки прохождения противопожарного инструктажа и занятий
по пожарно-техническому минимуму, а также назначены ответственные за их проведение.
Противопожарные расстояния между зданиями, штабелями леса, пиломатериалов,
других материалов и оборудования не разрешается использовать под складирование
материалов, оборудования и тары, для стоянки транспорта и строительства (установки)
зданий и сооружений и должны удовлетворять требованиям Федерального закона №123-ФЗ
«Технический регламент о требованиях пожарной безопасности».
У въездов и выездов на строительную площадку вывесить план пожарной защиты с
нанесенными строящимися и вспомогательными зданиями и сооружениями, въездами,
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
125
подъездами, местонахождением водоисточников, с направлением движения автотранспорта
в соответствии с ГОСТ 12.1.114-82 «Пожарные машины и оборудование. Обозначения условные
графические» с указанием местонахождения средств пожаротушения и связи.
Все работники должны допускаться к работе только после прохождения
противопожарного инструктажа, а при изменении специфики работы проходить
дополнительное обучение по предупреждению и тушению возможных пожаров в порядке,
установленном руководителем.
Лица, в установленном порядке назначенные ответственными за обеспечение
пожарной безопасности, обязаны обеспечивать своевременное выполнение требований
пожарной безопасности, предписаний, постановлений и иных законных требований
государственных инспекторов по пожарному надзору и иных уполномоченных лиц. В случае
прибытия пожарного подразделения обязаны проинформировать руководителя тушения о
конструктивных и технологических особенностях объекта.
Хранение горючих и огнеопасных материалов на стройплощадке и в бытовых
помещениях не допускается. Данные материалы должны подвозиться из расчета их
потребности в смену.
Для вызова пожарной части предусматривается наличие телефона, около которого
должна висеть табличка с надписью и пояснениями о порядке вызова пожарной охраны,
памятки о действиях, работающих во время пожара.
Бытовые помещения должны быть оборудованы с соблюдением правил
противопожарной безопасности и предъявлены участковому инспектору МЧС РФ. В них
должны быть предусмотреть мероприятия по оснащению элементами пожарной сигнализации
с выводом сигнала на пункт охраны стройплощадки.
Сушка одежды и обуви должна производиться в специально приспособленных для этих
целей помещениях, оборудованных центральным водяным отоплением либо с применением
водяных калориферов. Устройство сушилок в тамбурах и других помещениях,
располагающихся у выходов из зданий, не допускается.
В процессе строительства должны соблюдаться следующие организационные
мероприятия по обеспечению пожарной безопасности:
- передвижные вагончики или отдельные блок-контейнеры здания, используемые для
административно-бытовых помещений, устанавливаются группами не более 10 штук и общей
площадью не более 800 м² Расстояние между группами должно быть не менее 15 м, такое
же расстояние принимается между вагончиками и строящимися или существующими зданиями
и сооружениями;
- во всех помещениях на видных местах вывесить таблички с указанием номера
телефона вызова пожарной охраны и ближайшего нахождения средства связи;
- в местах курения должны быть установлены урны, которые располагаются рядом с
пожарными постами, где имеются ящики с песком и бочки с водой;
- уборку горючих отходов и мусора производить в контейнеры под мусор и по мере
наполнения вывозить со строительной площадки;
- отключение электроустановок и электроприборов по окончании рабочего времени
производит сотрудник, последний покидающий помещение, после чего закрывает помещение
и сдает ключ в офис.
Комплект ключей от помещений должен находиться также на охране;
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
126
- организовать противопожарные инвентарные пункты (полностью укомплектованные
пожарные щиты), обеспеченные первичными средствами пожаротушения установить;
- в каждом бытовом и складском помещениях установить огнетушители.
Места установки огнетушителей должны быть доступны и обозначены
информационным знаком «Огнетушитель»;
- в зданиях и сооружениях при единовременном нахождении на этаже более 10 человек
должны быть разработаны и на видных местах планы (схемы) эвакуации людей в случае
пожара, а также предусмотрена система (установка) оповещения людей о пожаре;
- в местах производства огневых работ установить огнетушители (порошковые или
углекислотные емкостью 5-10 л) и удалить горючие материалы на расстояние не менее 10
м;
- электроустановочные изделия и электрощитки выполнить на негорючем основании;
- не допускать прохода транзитных электропроводов через складские помещения;
- деревянные стеллажи на складах обработать огнезащитным составом;
- организовать пожарную охрану по согласованию с органами пожарного надзора;
- установить в бытовом городке звуковой сигнал (колокол или сирена) для подачи
пожарной тревоги. Около звукового сигнала должна быть вывешена надпись: «Пожарный
сигнал»;
- на каждом временном передвижном здании и сооружении должны быть вывешены
таблички с указанием его назначения, инвентарного номера и фамилии лица,
ответственного за его противопожарное состояние.
Кроме перечисленных в нормах первичных средств пожаротушения и
противопожарного инвентаря на каждый 5000 м застроенной территории устанавливаются
пожарные пункты (щит или шкаф, окрашенные в красный цвет с надписью "Пожарный пункт")
со следующим набором первичных средств пожаротушения и инвентаря:
Огнетушители типа ОП-5
2 шт.
Ведра пожарные
2 шт.
Лопаты
4 шт.
Войлок (или асбестовое полотно)
2 полотна.
Огнетушители, ящики для песка, бочки для воды, ведра, щиты или шкафы для
инвентаря, ручки для лопат, футляры для кошм и другое оборудование в отличие от
хозяйственного инвентаря должны быть окрашены в красный цвет.
Сгораемые материалы (древесностружечные плиты, фанера, лесоматериалы, рубероид
и т.д.) должны доставляться на рабочие места в количестве, не превышающем сменной
потребности. Сгораемые материалы на открытых площадках (толь, рубероид и т.п.) должны
размещаться в штабелях площадью не более 100 м2. Разрывы между штабелями и
строящимися подсобными зданиями, помещениями надлежит принимать согласно СНиП 12-0301, а проходы между штабелями (стеллажами) должны быть шириной не менее 1 м.
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
127
7 График производства работ
Май 2025
Наименование работ
1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2
1 2 3 4 5 6 7 8 9
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8
Земляные работы
(устройство котлована)
Устройство
фундаментной плиты
Устройство
контурного дренажа
Лист
02-24-ПГК-ППР
Изм. Кол.уч. Лист № док
Подп.
Дата
128
Ведомость жилых и общественных зданий и сооружений
К1
К2
смотровой колодец
1
2
м
.0
35
R=
4,5
N
2N
N
N
8,35
8,35

6,50


4
9,35
К2
1 
15.10
14.73
2
12,
15.10
14.76

N
2N

2N
N
N
ст .2
.щ.
1

N
п
с.с.
0
15,5
1

В1 место(точка) подключения
в ранее запроектированный колодец
N
т.б.
6
2N
К2 3
5
1
I
16.61
0.000
.1


ГР Щ
7
14238.80
Примечание
Наименование
I
Многоквартирный жилой дом
Проектируемый
II
ГРП
Проектируемый
Экспликация временных зданий и сооружений.
12N,2
В1
15.10
14.78
,0 м
.=35
Lстр=25,0 м
N 503,
5
КБ- зв.х 12,
N
2
ст
W
2
9
7,5
4
Г1
II
Блочный газорегуляторный пункт
2
2м4 6 9м4
.
и.щ
15.10
14.73
Г 1,35
К
Подключение к полиэтиленовому
подземному газопроводу
высокого давления ПЭ100, ГОСТ Р
8121.2-2018, SDR11 Дн63, Р-0.6МПа,
полиэтиленовым газопроводом
ПЭ100
2N
8,35

8адки
ВРУ йплощ
о
р
ст
14238.80

9,35
N
9,35
К2
584.00 584.00 3090.40 4572.60
63

К2

8 1 63
квартир
общая всего
квартир здания
Пло
ногщад
о ка
грухран вре
нта ени мен
я -

1
ВРУ-1,5кВ для стройплощадки
от ПТ8-9
N на
плане
2
о
цког
и
л
б
Ко
9
квартир
застройки
зда- все- здания всего
ния го
Экспликация зданий, сооружений
10
ул.
Многоквартирный жилой дом
1
К2 место(точка)подключения
в ранее запроектированный колодец
Наименование и обозначение
Строительный
объем, м3
Площадь, м 2
всего
К1 место(точка) подключения
в ранее запроектированный колодец
Количество
Номер
на плане
СТРОЙГЕНПЛАН М 1:500
Этажность
зданий
ПГ-4
здания
N
Номер
по
плану
Площадь Строительный Кол-во,
общая,
объем,3м шт.
м2
Наименование
Примечание
Бытовое помещение (7,1х3,5х3,6м)
14,4
36,0
4
2
Туалетная кабина (2,2х2,2х3,4м)
1,21
2,8
1
ООО "Заводмобильных
зданий w
"wzw
avo.dm
urz.
ООО "Чит
сыйгород
"
www.biogorod.ru
3
Площадка для складирования строительных
материалов
225,0
1
Общая площадь
4
Автомойка «Мойдодыр К-2»
1
5
Пост охраны
1
6
Площадка для хранения строительного
мусора
1
50,0
1
Контейнер 1,0 м3
Контейнер 8,0 м3
Условные обозначения:
К2
I
5
- граница земельного участка;
- проектируемые здания и сооружения;

- зона действия монтажного крана;
- опасная зона монтажного крана;
смотровой колодец
- опасная зона здания;
- зона действия крана при максимальном вылете крюка;
- защитно-охранное ограждение строительной площадки;
ст.1
- прожектор освещения на опоре;
Место(точка) подключения
сетей электроснабжения
Приложение №2 к договору
№19-2250116-ПСФ-24 от 28 мая 2024г.
- пункт мойки колес
- козырек над входом в строящееся здание (3,1х3,1м);
- информационный щит по охране труда;
п.щ.
- щит со средствами пожаротушения;
с.с.
- информационный щит со схемами строповки;
и.щ.
- информационный щит по объекту строительства;
- временная дорога;
- открытая площадка складирования;
2%
2%
1,00
3,00
3,00
В1
К2
К1
1,00
8,00
N
Щебень фр. 31-51 мм, М 711, ГОСТ 9378-94 - 31см
Окол c заполнением щебнем фр.31-51, М 711 - 61см
Грунт основания
Г1
Проектируемый хозяйственно-питьевой водопровод
Проектируемая ливневая канализация
Проектируемая хозяйственно-бытовая канализация
Проектируемая опора уличного освещения
Проектируемая КЛ сети наружного освещения
Проектируемый прифундаментный дренаж
Проектируемый газопровод
Проектируемый кабель питания ГРПШ
Коридор для прохождения сетей КЛ-1.5кВ
ПР-76-2024-ППР/КЖ0_ДР
Конструкция щебеночного покрытия
(площадки складирования, бытовой городок)
Планировочная
Инв. N подл.
т.б.
Временная дорога
ТЕХНИЧЕСКИЕ УКАЗАНИЯ
1. Строительный генеральный план разработан на период возведения надземной части 8-этажного проектируемого
многоквартирного жилого дома.
2. Организацию комплекса общестроительных работ выполнить согласно указаний СП 48.13330.2019 "Организация
строительства".
3. Работы по возведению конструкций зданий выполнять с учетом требований СП 70.13330.2012 "Несущие и
ограждающие конструкции".
4. Защитно-охранное ограждение строительной площадки выполнить по ГОСТ Р 58967-2020. Конструкция
ограждения должна обеспечивать устойчивость ограждения.
5. Места установки предупреждающих, предписывающих, эвакуационных знаков и знаков пожарной безопасности
разработать в составе ППР и установить согласно ГОСТ Р 12.4.026-2015.
6. Складирование материалов, оснастки, изделий производить согласно норм раздела 6.3 СНиП 12-03-2001.
7. При производстве работ соблюдать безопасность труда согласно требований СНиП 12-03-2001, СНиП 12-04-2002,
Приказ Минтруда от 11.12.2020 г. № 994н Правила по охране труда при строительстве, реконструкции и ремонте",
Постановление правительства РФ №2589 от 16.09.2020 "Правила противопожарного режима в РФ"
8. Электроснабжение площадки выполнить согласно ППР подрядчика, освещение - по нормам ГОСТ 12.1.046-2014.
Электроснабжение - от ВРУ-0,4кВ стройплощадки с точкой подключения в ТП7-8, согласно ТУ.
Изм. Кол.уч.
Разработал
Проверил
0,1 0,1
Подпись и дата
Взам. инв. N
Согласовано:
- место стоянки монтажного крана;
Щебень М 911, фр. 31-51 мм, ГОСТ 9378-94 - 21см
Песок средний ГОСТ 9847-3125 - 21 см
Н. контр.
Лист № док. Подпись
Многоквартирный жилой дом на земельном участке с КН 47:15:0106002:10
по адресу: Ленинградская область, Сосновоборский городской округ,
г. Сосновый Бор, ул. Коблицкого, земельный участок 3
Дата
Проект производства работ
на устройство котлована
фундамента и дренажа
Стадия
Лист
ППР
1
Строительный генеральный план
М 1:500
ИП КУЗЬМИН АНДРЕЙ ЮРЬЕВИЧ
Листов
Формат А2
