Презентация КОС с МБР

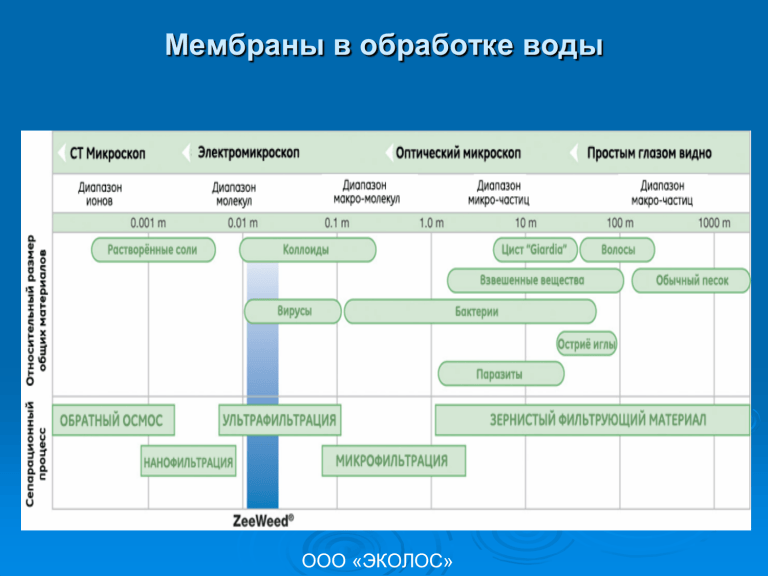

Мембраны в обработке воды
ООО «ЭКОЛОС»
Как работает мембрана?
Примеси, бактерии,
вирусы не могут
проходить через
мембраны
Молекулы воды и
растворимых солей
свободно проникают
через поры мембран
ООО «ЭКОЛОС»
Мембранный биореактор (MBR)
Процесс с
активным
илом
Стабильный процесс
биологической очистки
MBR Мембранная
фильтрация
Абсолютная сепарация
взвешенных веществ
ООО «ЭКОЛОС»
Обычный процесс с активным илом
по сравнению с MБР
Обычный процесс с активным
илом
Процесс с MБР
первичный
отстойник
биологический
реактор
биологический
реактор
вторичный
отстойник
песчаный
фильтр
мембраны
ZeeWeed®
сгущение
ила
обезвоживание
ила
ООО «ЭКОЛОС»
обезвоживание
ила
Почему нужно применять
мембранную технологию?
Мембранная установка
Классическое сооружение
Современная, постоянно
развивающаяся
Технология
Разработана в XIX веке
Чрезвычайно компактна
Потребность в
месте
Потребность в площадях
Совершенно работающая
физическая сепарация
Сепарационный
процесс
Менее эффективное
удаление частиц
Процесс полностью
автоматизирован,
Большие трудозатраты
Эксплуатация
необходимо обеззараживание
ООО «ЭКОЛОС»
Преимущества МБР перед традиционной
технологией биологической очистки
1.
2.
3.
4.
5.
6.
7.
Меньшее количество сооружений – МБР заменяет аэротенки,
вторичные отстойники и песчаные фильтры.
Компактность – концентрация активного ила в МБР в несколько раз
выше, чем в традиционных сооружениях, соответственно в такое же
количество раз меньше объем сооружений.
Селекция микроорганизмов, способных окислять биорезистентные
вещества – медленнорастущие микроорганизмы, обладающие такой
способностью, благодаря мембране не вымываются из реактора.
Таким образом, эффективность очистки по трудноокисляемым
веществам в МБР значительно выше, чем в системе аэротенк –
отстойник.
Возможность круглогодичной нитрификации – даже в условиях
холодного климата (в традиционных сооружениях со снижением
температуры скорость роста нитрификаторов снижается и они
вымываются из реактора).
Надёжная эксплуатация - работа сооружений не зависит от
осаждаемости ила (илового индекса), его вспухания и т.д.
Удобство автоматизации процесса.
Обеззараживание сточных вод – поры мембран меньше размера
бактерий.
ООО «ЭКОЛОС»
Качество очистки в МБР
Наименование
Единицы
измерения
Эффект
очистки, %
Качество
очищенной
воды
Взвешенные
вещества
мг/л
>99
<1
ХПК
мг/л
80 - 98
< 50
БПК5
мг/л
>97
<3
N-NH4
мг/л
80 – 90
<1
Общий азот
мг/л
36 – 80
<10
Общий фосфор
мг/л
62 - 90
0,2 - 1
Нефтепродукты
мг/л
>96
0,05 - 1
Общие
колиформные
бактерии
КОЕ/100 мл
>99,9
<100
Фекальные
колиформные
бактерии
КОЕ/100 мл
-
<20
Колифаги
КОЕ/100
ООО мл
«ЭКОЛОС»
-
отсутствие
*
Схемы МБР
1. Исходная сточная вода
2. Пермеат
3. Мембранный модуль
4. Циркуляция активного ила
а) с вынесенным мембранным модулем
б) с погружным мембранным модулем, встроенным в аэротенк
в) с мембранным модулем, погруженным в мембранный резервуар
ООО «ЭКОЛОС»
Мембранный модуль типа «Эрлифт» компании «Norit»
ООО «ЭКОЛОС»
Половолоконные мембраны




Полые волокна имеют поверхность
с миллиардами микроскопических
пор
Размер пор - одно тысячная часть
диаметра человеческого волоса
Поры, как физический барьер
препятствуют проникновению
примесей, одновременно они
пропускают молекулы чистой воды
Чистая вода проходит
во внутрь полого волокна
под действием слабого
вакуума
ООО «ЭКОЛОС»
2m
1m
Мембранно
е волокно
Мембранны
й модуль
Армированное мембранное волокно ZeeWeed®
мембрана
Мембранную структуру
можно разделить на
армирующее
волокно
подача
три главные части:
отток
•мембранный слой
полость
армированное
•армирующее волокно мембранное
•полость (lumen)
волокно
ООО «ЭКОЛОС»
Полые мембраны GE-Zenon
ООО «ЭКОЛОС»
Модульный принцип ZeeWeed®
мембранный
модуль
мембранное
волокно
технологическая
линия
кассета
ООО «ЭКОЛОС»
Система ZeeWeed® MBR
распределительный
аэрационный
коллектор
пермеатный
коллектор
панель
управления
биологически
й реактор
мембранные
кассеты ZeeWeed®
насос
пермеата
воздуходувка
ООО «ЭКОЛОС»
Половолоконный мембранный модуль
компании «Koch»
ООО «ЭКОЛОС»
Рулонный мембранный модуль
компании «TpiSep»
ООО «ЭКОЛОС»
Схема установки с плоскими мембранами
ООО «ЭКОЛОС»
Модуль с плоскими мембранами
компании «Kubota»
ООО «ЭКОЛОС»
Модуль Toray
ООО «ЭКОЛОС»
Модуль с плоскими вращающимися мембранами
компании «Huber»
ООО «ЭКОЛОС»
Сравнение мембран
Сумм.
Конфигурация
МБР
Форма мембран
Полые
волокна
Оценка
Производители
Погружн.
0,15
Kubota/
Yuasa
0,15
0,55
Pall/Asahi
Напорн.
Плоские
Армирование
Да
Нет
0
0,2
1
GE/
Zenon
0,15
0,2
0,75
Siemens/
Memcor
0,15
0,2
0
0,4
Norit/
X-Flow
0,2
0
Вес.
коэфф.
0,15
0
0,25
0,2
ООО «ЭКОЛОС»
ПВДФ
0
0,15
0
Материал
мембран
0,25
Др.
Поры
УФ
МФ
0
0
0,2
0
0,2
0,2
0,2
0,2
0
0,2
0,2
0,2
Крупнейшие в Мире МБР
Объект, страна
Технология
Срок сдачи
Производительность,
тыс. м3/сут
Jumeriah Gulf Estates, ОАЭ
GE Water/Zenon
2009
270
Municipal MBR, NV, США
GE Water/Zenon
2012
190
Brightwater, WA, США
GE Water/Zenon
2011
144
Frederick County, MD, США
GE Water/Zenon
2011
132
Yellow River, GA, США
GE Water/Zenon
2011
111
International City, ОАЭ
Siemens/Memcor
нет данных
110
Municipal MBR, CA, США
GE Water/Zenon
2010
100
Wenyuhe, Китай
Asahi/Chinese
2007
100
Johns Creek, GA, США
GE Water/Zenon
2010
94
Jordan Basin WRF, UT, США
GE Water/Zenon
2010
80
Al Ansab, Muscat, Оман
Kubota/Yuasa
2009
78
Beixiaohe, Китай
Siemens/Memcor
2008
78
Peoria, AZ, США
GE Water/Zenon
2008
76
Cleveland Bay, Австралия
GE Water/Zenon
2007
75
Christies Beach, Австралия
GE Water/Zenon
2010
68
Lusail, Катар
GE Water/Zenon
2008
60
Cairns Northern, Австралия
GE Water/Zenon
2009
58
Мембранные биореакторы, работающие на
нефтеперерабатывающих и нефтехимических
заводах
Объект, страна
Технология
Срок сдачи
Производительность
тыс. м3/сут
PEMEX, Minatitlan, Мексика
GE Water/Zenon
2001
47,8
Syndial-Porto Marghera, Италия
GE Water/Zenon
2005
47,5
Beijing Yanshan Petrochemical, Китай
GE Water/Zenon
2004
25,8
Formosa Petrochemicals, Тайвань
GE Water/Zenon
2006
24,9
SINOPEC Luoyang, Китай
Asahi/Chinese
2006
18
CNOOC/Shell, Huizhou , Китай
Asahi/Chinese
нет данных
15
Conoco Philips, Hull, Великобритания
GE Water/Zenon
2007
14,4
ENI Priolo, Италия
GE Water/Zenon
2006
14,4
ENI R&M, Taranto, Италия
GE Water/Zenon
2006
13,25
Sasol Secunda, ЮАР
GE Water/Zenon
2006
12,5
