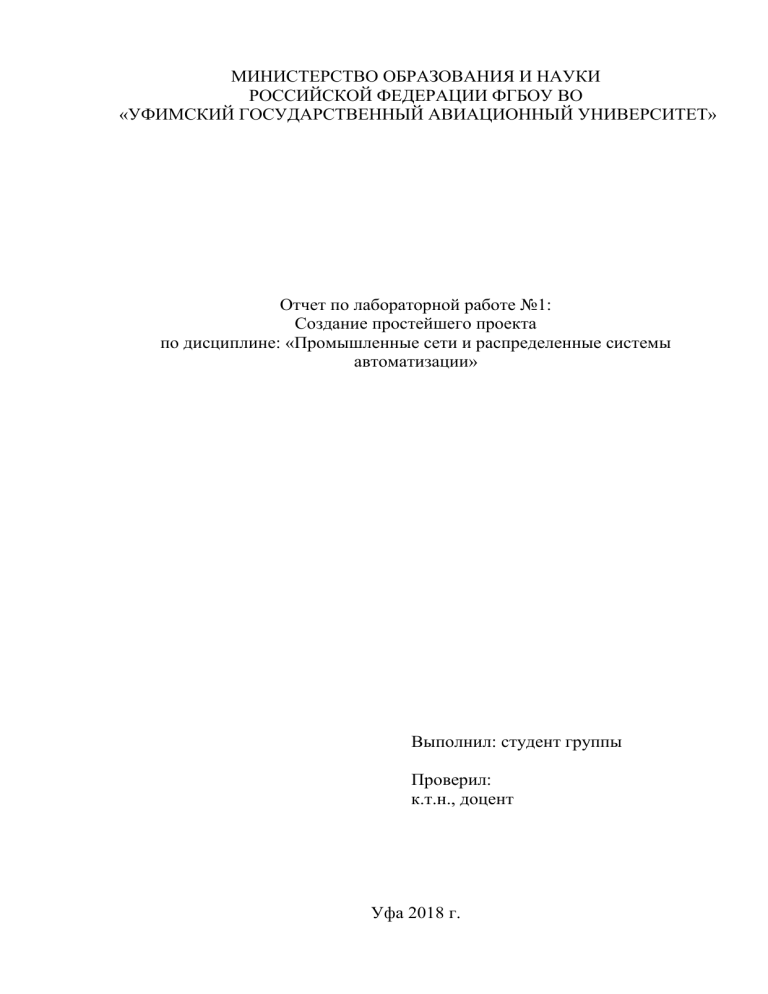

Лабораторная работа Создание простейшего проекта по дисциплине: «Промышленные сети и распределенные системы автоматизации»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РОССИЙСКОЙ ФЕДЕРАЦИИ ФГБОУ ВО
«УФИМСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ УНИВЕРСИТЕТ»
Отчет по лабораторной работе №1:
Создание простейшего проекта
по дисциплине: «Промышленные сети и распределенные системы
автоматизации»
Выполнил: студент группы
Проверил:
к.т.н., доцент
Уфа 2018 г.
Ход работы
Цель работы: освоить методику создания мониторинга, содержащуюодин узел
АРМ с использованием механизма автопосторения каналов Trace Mode
методом «от шаблона экрана»
1). Запускаем программу, настраиваем. На экране создаем статистического
текста-Значение параметра,и динамический текст, к которому привязываем
аргумент параметр. Далее создаем стрелочный прибор, который тоже
привязываем к аргументу параметр.
2).Создаем генератор синус и привязываем к каналу Параметр.Запускаем
проект.
3).Добавляем кнопку управление, создаем аргумент управление и
привязываем к кнопке. И создаем еще один динамический текст. Размещаем
тренд, создаем две кривые, одну из них привязываем к параметру, а другую к
управлению.
4).Снова запускаем проект. Вводим значение управления.
2
5).Создаем статистический текст-сумма и динамический текст, который
привязываем к аргументу сумма. Создаем еще одну кривую сумму.
6). Создаем программу, где сумма двух аргументов Параметр и Управление
будет помещаться в третий аргумент сумма. Далее привязываем аргументы
программы к атрибутам каналов.
3
7) Запускаем программу. Задаем управление.
4
