Особенности АСАК различных фирм.лекции

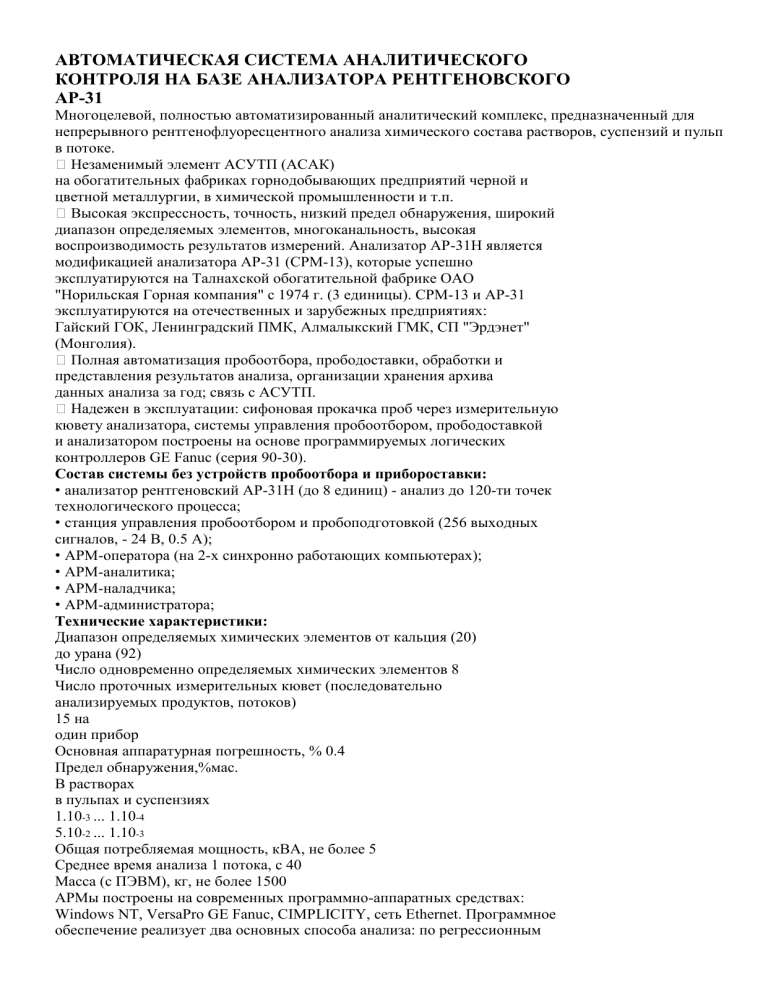

АВТОМАТИЧЕСКАЯ СИСТЕМА АНАЛИТИЧЕСКОГО
КОНТРОЛЯ НА БАЗЕ АНАЛИЗАТОРА РЕНТГЕНОВСКОГО
АР-31
Многоцелевой, полностью автоматизированный аналитический комплекс, предназначенный для
непрерывного рентгенофлуоресцентного анализа химического состава растворов, суспензий и пульп
в потоке.
� Незаменимый элемент АСУТП (АСАК)
на обогатительных фабриках горнодобывающих предприятий черной и
цветной металлургии, в химической промышленности и т.п.
� Высокая экспрессность, точность, низкий предел обнаружения, широкий
диапазон определяемых элементов, многоканальность, высокая
воспроизводимость результатов измерений. Анализатор АР-31Н является
модификацией анализатора АР-31 (СРМ-13), которые успешно
эксплуатируются на Талнахской обогатительной фабрике ОАО
"Норильская Горная компания" с 1974 г. (3 единицы). СРМ-13 и АР-31
эксплуатируются на отечественных и зарубежных предприятиях:
Гайский ГОК, Ленинградский ПМК, Алмалыкский ГМК, СП "Эрдэнет"
(Монголия).
� Полная автоматизация пробоотбора, прободоставки, обработки и
представления результатов анализа, организации хранения архива
данных анализа за год; связь с АСУТП.
� Надежен в эксплуатации: сифоновая прокачка проб через измерительную
кювету анализатора, системы управления пробоотбором, прободоставкой
и анализатором построены на основе программируемых логических
контроллеров GE Fanuc (серия 90-30).
Состав системы без устройств пробоотбора и прибороставки:
• анализатор рентгеновский АР-31Н (до 8 единиц) - анализ до 120-ти точек
технологического процесса;
• станция управления пробоотбором и пробоподготовкой (256 выходных
сигналов, - 24 В, 0.5 А);
• АРМ-оператора (на 2-х синхронно работающих компьютерах);
• АРМ-аналитика;
• АРМ-наладчика;
• АРМ-администратора;
Технические характеристики:
Диапазон определяемых химических элементов от кальция (20)
до урана (92)
Число одновременно определяемых химических элементов 8
Число проточных измерительных кювет (последовательно
анализируемых продуктов, потоков)
15 на
один прибор
Основная аппаратурная погрешность, % 0.4
Предел обнаружения,%мас.
В растворах
в пульпах и суспензиях
1.10-3 ... 1.10-4
5.10-2 ... 1.10-3
Общая потребляемая мощность, кВА, не более 5
Среднее время анализа 1 потока, с 40
Масса (с ПЭВМ), кг, не более 1500
АРМы построены на современных программно-аппаратных средствах:
Windows NT, VersaPro GE Fanuc, CIMPLICITY, сеть Ethernet. Программное
обеспечение реализует два основных способа анализа: по регрессионным
уравнениям связи и методом стандарта-фона.
Система успешно работает на Талнахской обогатительной фабрике
ОАО "Норильская Горная компания" и на Учалимском горно-обогатительном
комбинате (ГОК), республика Башкортостан.
Система АСАК «Контур» предназначена для автоматического отбора частных проб, их
накопления, транспортирования к месту анализа и прокачки пробы через рентгеноспектральный
анализатор.
Отличительной особенностью системы является:
- отбор накопленной пробы небольшого объема с соблюдением ее представительности;
- многоразовая прокачка пробы с целью ее усреднения перед подачей в кювету анализатора.
Преимущество системы:
- возможность проведения экспресс-анализов продуктов обогащения малым объемом пробы (до
20 л);
- предлагаемый алгоритм работы полностью автоматизирует отбор, доставку, анализ, деление
пробы, ее осушку и промывку системы перед следующим анализом;
- цикл измерения одного и того же продукта около 15 минут и может быть изменен в
зависимости от конкретных условий;
- комплекс предлагаемых технических средств системы позволяет гибко изменять ее
компоновку в зависимости от конкретных условий и типа используемого
рентгеноспектрального анализатора.
Малый объем транспортируемой пробы позволяет резко сократить энергозатраты,
продолжительность работы оборудования и, следовательно, повысить срок службы системы. Кроме
того, повышается представительность объединенных проб, поступающих на анализ, так как они
формируются за некоторый промежуток времени из нескольких точечных проб, количество которых
можно изменять.
В состав системы входит следующее оборудование:
- пробоотборное устройство (выбирается из имеющегося набора различных типов, в
зависимости от параметров отбираемого потока).
- блок накопления и отправки проб;
- блок приема проб;
- делитель проб с пневмоприводом;
- обезвоживатель проб;
- устройство прокачки;
- шкафы пневмоуправления;
- шкаф управления с контроллером;
- программное обеспечение.
АВТОМАТИЗИРОВАННАЯ СИСТЕМА КОНТРОЛЯ ВЕЩЕСТВЕННОГО СОСТАВА
«ПОТОК»
-
-
-
Анализатор «ПОТОК» предназначен для контроля
содержаний моно, или многокомпонентных руд и продуктов
их
переработки в диапазоне химических элементов от Кальция
(Ca)
до Урана (U), а также контроля толщины защитных
покрытий ленточного металла при его движении.
Анализатор
«ПОТОК»
обеспечивает
экспрессное
непрерывное
определение содержаний элементов в
движущемся потоке сырья (толщин покрытий) с отбором и
без
отбора проб, в цеховых условиях; осуществляет
регистрацию полученных результатов, хранение текущей
информации, имеет возможность выдачи управляющего
воздействия.
Анализатор
является,
в
основном,
стационарной
установкой, но допускает использование датчика в ручном, переносном режиме для анализатора
проб и толщин покрытий отрубных листов металла.
Конструктивно анализатор «ПОТОК» состоит из следующих узлов:
Датчик (ДК – 2, ДП – 1), в котором расположены: радиоизотопные источники рентгеновского
излучения; детектор флуоресцентного излучения атомов элементов анализируемой пробы–
газоразрядный счетчик (пропорциональный детектор), в котором происходит пропорциональное
преобразование энергии гамма-квантов в амплитуду электрических импульсов тока;
предварительный усилитель электрических импульсов;
Блок автоматики (спектрометр-контроллер) в качестве амплитудного анализатора и регистрации
электрических импульсов и математической обработки зарегистрированных электрических
сигналов;
АРМ анализатора;
Блок бесперебойного питания.
Область применения:
 Датчик конвейерный ДК-2 (пульповой ДП-1), предназначенный для возбуждения
характеристического рентгеновского излучения химических элементов от Ca до U,
содержащихся в рудах и технологических продуктах, движущихся на конвейере (в
движущейся пульпе), а так же в растворах фильтратов при оснащении его проточной
кюветой для автоматической подачи проб.
 В комплексе с автоматизированной системой отбора фильтрата анализатор "Поток"
может быть использован в составе АСАК гидрометаллургических производств (испытания
проводились на пробах ЦЭН и ХКЦ Никелевого завода ЗФ ГМК "Норильский никель") и АСАК
остаточной концентрации реагентов (ионометрия), а так же при подготовке реагентов к
дозированию.
 В комплексе с анализаторами "Нуклон" может использоваться в АСАК "Шихта" для
расчета основности аглошихты перед спеканием.
В датчике применены закрытые ампулированные источники рентгеновского и гаммаизлучения, обращение с которыми соответствует требованиям основных санитарных правил
обеспечения радиационной безопасности (ОСПОРБ-99), санитарных правил устройства и
эксплуатации радиоизотопных приборов (СП 1946-78).
Рентгенофлуоресцентный метод анализа (РФА) основан на возбуждении и последующей
регистрации характеристического излучения атомов определяемых элементов анализируемого
вещества (пробы).
При облучении пробы радиоизотопным источником рентгеновского излучения атомы элементов
пробы возбуждаясь, испускают гамма-кванты с энергией, строго определенной величины для
каждого
химического элемента – так называемое характеристическое излучение, а интенсивность этого
излучения в первом приближении прямо пропорциональна количеству атомов какого-либо
элемента, то есть его массовой доле в анализируемой пробе.
Анализатор «ПОТОК» обеспечивает
- выбор режима работы;
- автоматический режим выполнения анализа;
- представление результатов анализа в процентах ;
- независимость результатов измерения от квалификации оператора;
- отображение информации на мониторе, а также регистрацию в базе данных компьютера и с
соответствующими комментариями;
- контроль стабильности градуировочных характеристик
- контроль и сохранение в памяти информации о работе основных блоков анализатора;
- подключение к компьютерной сети предприятия.
Диапазон измерения содержания химических элементов от кальция (Ca) до урана (U),%,
от 0,1 до 100
АВТОМАТИЗИРОВАННАЯ СИСТЕМА КОНТРОЛЯ содержания металлов в потоке пульпы «АСА ПП»
может входить в состав АСУ ТП обогатительных фабрик, а также работать в виде самостоятельной
системы.
В системе использован рентгеноспектральный метод определения содержания металлов в
пульпе, транспортируемой через измерительную кювету анализатора.
В подсистеме АОТП производится автоматический отбор проб продуктов обогащения и
подготовка к анализу, их накопление, транспортировка в экспресс-лабораторию; анализ содержания
элементов и отображение результатов анализа.
Возможность управления технологическим процессом по данным анализа в реальном масштабе
времени.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Число измерительных кювет анализатора
Число контролируемых потоков
Число одновременно определяемых элементов
Атомные номера определяемых элементов
Символы элементов
Время анализа проб, мин.
Диапазон определяемых содержаний, %
12 (15)
до 24 (30)
до 7
от 24 до 92
от Cr до U
до 15
от 0,05 до 70
1.
2.
3.
4.
5.
6.
7.
8.
9.
Пробоотборник пульпы.
Станция отправки проб пульпы.
Воздухоотделитель.
Циркуляционная система.
Рентгеновский спектрометр.
Система автоматического управления.
Делитель пульпы.
Разгрузочный клапан.
Циркуляционный насос.
«АСАК»
НАЗНАЧЕНИЕ
Экспрессное определение содержания
металлов, а также кремния, серы, кальция и
других элементов в предварительно высушенных
и подготовленных пробах продуктов флотации,
порошковых пробах и сплавах металлургических
производств.
В системе использован рентгеноспектральный
метод определения содержания металлов и
других
элементов
в
предварительно
подготовленных пробах обогатительных фабрик и
металлургических производств.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Число одновременно определяемых
элементов
до 16
Определяемые элементы
от №11 Na до №92 U
Анализируемые пробы
таблетки, прессованные
из порошков; шлифы
металлов и сплавов
Диапазон определяемых содержаний
масс, %
от 0,01 до 0,99
Длительность полного аналитического
цикла, мин
не более 12
СОСТАВ
♦ Рентгеноспектральный анализатор СРМ-25, АР-31
♦ Устройства автоматического отбора, доставки и подготовки проб к анализу
♦ Управляющий вычислительный комплекс
♦ Методическое обеспечение
♦ Программное обеспечение
АВТОМАТИЗИРОВАННАЯ СИСТЕМА АНАЛИТИЧЕСКОГО КОНТРОЛЯ «НУКЛОН»
«НУКЛОН» - это средство экспрессного технологического опробования твердых дробленных,
сыпучих, а также жидких и пульповых сред в производственном цикле цветной, черной металлургии,
угольной, химической и других отраслях промышленности. Комплексы «Нуклон» устанавливаются в
цеховых условиях вблизи мест отбора проб руды, угля, технологических продуктов или
встраиваются в технологический поток. Экспрессность обеспечивается физическим методом
измерения «сырых» проб, непосредственно отобранных из технологического потока без
традиционного механического передела (пробоподготовки).
проба
транспортный
ДАТЧИК
механизм
источник
нейтронов
детектор
экран
барьер
КОНТРОЛЛЕР УПРАВЛЕНИЯ
АКТИВАТОР
Анализаторы «Нуклон» применяют:
1. В алюминиевой промышленности при оценке качества бокситов, нефелинов, алунитов по
содержанию кремния, алюминия; технологических спеков, растворов, шихт, пульп, по содержанию
фтора, натрия, алюминия, кремния, каустического модуля.
2. При оценке качества фторсодержащего сырья и технологических продуктов его обогощения
(флюоритовые руды, концентраты, отвальные хвосты) по содержанию фтора.
3.В медно-никелевой и черной металлургии при оценке качества руд, флюсов, шихт, концентратов,
огарков, штейнов, шлаков по содержанию в них кремния.
4.В угольной промышленности и в энергетике на ТЭЦ, ГРЕС при оценке качества добытого и
переработанного угля, шлаков по содержанию золы.
Применение анализатора «Нуклон»:
 Сокращает поток проб на химический анализ или исключает его необходимость;
 Исключает трудоемкие и продолжительные затраты на отбор, доставку и
механическую обработку проб руд и промпродуктов.
 Позволяет оперативно принимать оптимальные решения по управлению качеством
продукции;
 Является необходимым для успешного функционирования систем АСУТП.
Краткая характеристика комплексов « Нуклон».
«НУКЛОН-1» - стационарное устройство, размещается в цехе, лаборатории. Пробы – дробленные до
20 мм, жидкие, пульповые. Проба заливается в кассету в объеме от 0,5 до 2 л. Oпределяется
зольность угля, натрий, кремний, алюминий, каустический модуль. Время анализа на зольность угля
– 10 мин; кремний – 10 мин.; кремний, алюминий - 20 мин.; натрий, алюминий, каустический модуль
- 30 мин. После установки пробы в аппаратуру цикл анализа производится автоматически с момента
запуска. Относительная погрешность определения 2 – 3 %. Диапазон определяемых содержаний 0,5 100 %.
«НУКЛОН-2» - стационарное устройство, размещается в цехе, лаборатории. Пробы – дробленные до
5 мм, порошковые. Проба засыпается в кассету объемом 0,2 л. определяется фтор, натрий, кремний,
алюминий, золь - ность угля. Время анализа на фтор – 10 мин.; на фтор, натрий – 30 мин.; кремний,
зольность угля – 10 мин.; кремний, алюминий – 20 мин. После установки в аппарат цикл анализа
производится автоматически после запуска. Относительная погрешность 2 - 3 %. Диапазон
определяемых содержаний 0,1 – 100 %.
«НУКЛОН-4» - автоматическое технологическое устройство, встраиваемое к трубопроводам и
технологическим емкостям. Определяются в жидких и пульповых средах: алюминий, натрий, фтор;
каустический модуль. Режим измерений – круглосуточный с дискретной выдачей за интервал 10 - 30
мин. на табло % содержания. Относительная погрешность 3 %. Диапазон определения 2 – 100 %.
Принцип действия комплексов аппаратуры – нейтронный активационный и абсорбционный.
Управление комплексами аппаратуры и обработка результатов измерений осуществляется
встроенной ЭВМ.
Автоматизированная система аналитического контроля "Шихта" (Поток – Нуклон)
предусматривает автоматизацию процесса экспресс-опробования компонентов агломерационного
производства черной металлургии.
Анализатор является радиоизотопным прибором (РИП), поэтому его эксплуатация
осуществляется только при наличии у потребителя разрешения региональных органов
санэпидемнадзора РФ и Госатомнадзора на проведение работ с приборами, содержащими
радиоактивные вещества (РВ).
Высокопроизводительный анализатор на потоке для
применений SX/EW
Courier 30SX
Введение
Courier 30SX - это новый прибор семейства известных анализаторов на потоке
Courier 30. Он предназначен для обслуживания специальных технологий, таких
как экстрагирование растворов и аналогичных процессов. При разработке этой
новой системы анализа на потоке был учтен богатый опыт компании
Оутокумпу, которая с 1981 г. поставила заказчикам более 50 анализаторов.
Анализатор Courier 30SX делает количественный анализ проб потоков
технологического процесса экстрагирования растворов с использованием
испытанной рентгеновской технологии, применяемой в анализаторах семейства
Courier 30. Кроме этого, он снабжен дополнительно титраторами OTI 99 для
анализа содержания ионов, например, содержания кислоты.
Пробы отбираются из процесса с использованием способа отбора первичной
пробы для обеспечения постоянного потока и наличия свежей пробы. Пробы
поступают в анализатор через клапанную коробку, имеющую функции
деаэрации и промывки.
Результаты анализов из анализатора Courier 30SX и титраторов поступают в
систему управления процессом, например, PROSCON 2100, через одно
соединительное звено по определеыньш протоколам.
Типичное
предварительно
монтируемое
помещение для
Courier 30SX с
титраторами OTI
99.
Точность анализа
Courier 30SX может
различить и
измерить очень
малые количества
(следы) элементов в
сильных
электролитах.
Например, магний
может измеряться
от 5 мг/л (3 предела
распознавания стандартного отклонения), железо и кобальт от 2 до 3 мг/л.
Все уровни содержания кислоты в ходе технологического процесса могут быть
оттитрированы, хлорид может измеряться от 10 мг/л.
Точность (воспроизводимость) успешных измерений ±1% для рентгеновского
анализа и титрирования большого содержания металлов, кислоты и хлорида.
Ключевые
аналитические
компоненты
Courier 30SX
Разница в разрешении между детекторами
волнового рассеяния и детекторами
рассеяния энергии
Детектор рассеяния энергии (SILI)
170 эВ, FW/HM при 5,9 кэВ
Детектор волнового рассеяния (Courier 30 SX)
Courier 30SX облучает пробу в ячейке рентгеновскими лучами низкой
интенсивности. При этом атомы в пробе испускают флуоресцентное излучение,
которое различно для каждого отдельного элемента периодической системы.
Courier 30SX использует ту же технологию анализатора волнового рассеяния с
высокой разрешающей способностью, что и высокопроизводительные
лабораторные анализаторы. Таким образом сводится к минимуму перекрывание
спектра и упрощается калибровка, причем прибор реже требует калибровки.
S
Обработка пробы
Обработка пробы анализатором Courier 30SX приспособлена к условиям кучного
выщелачивания - экстрагирования раствора - электрохимического извлечения.
Пробы, отобранные из трубопровода технологического процесса или из
потока через головку миксера-отстойника, поступают в анализатор. Скорость
потока и диаметр трубы выбраны таким образом, чтобы постоянно
обеспечивать достаточно высокую температуру в трубопроводе проб.
Рекомендованное давление при подаче пробы в анализатор 0,5 бар. Пробы не
должны содержать твердых частиц.
Пробы отбираются через обычные шаровые или диафрагмовые
клапаны (запорный клапан и клапан для промывки трубопровода
водой).
Диаметр трубы зависит от скорости потока. Труба диаметром 10 мм
используется для потоков проб от 5 до 10 л/мин, подаваемых под давлением
от насосов технологического потока (давление до 2,5 бар) из точек,
расположенных недалеко от анализатора, труба диматром 20 мм используется
для потоков первичных проб до 20 л/мин, подаваемых самотеком из дальних
концов цепочек миксеров-отстойников.
Для обеспечения надежности количественного анализа все
компоненты должны стыковаться друг с другом
Система анализатора Courier 30 SX
1. Корпус анализатора
2. Измеритель рентгеновского анализатора Courier 30 SX
3. Узел управления и отображения анализатора Courier 30 SX PSC 3130
4. Мультиплексор для анализатора исполнения Courier 30 SX SXM 3140
5. Питающий чан титратора OTI 99
6. Клапанная коробка и калибровочнй пробоотборник измерителя анализатора Courier 30 SX
7. Коммуникации анализатора Courier 30 SX через стену помещения
8. Титратор OTI 99
9. Насос возврата
10. Прямое соединение трубопровода технологического процесса, находящегося под давлением,
с клапаном для удаленной пробы и промывочным дренажем.
11. Соединение для отбора первичных проб из процесса самотеком с ручными запорными и
промывочными клапанами.
12. Компьютер станции оператора анализатора Courier 30 SX.
Количество проб
Гибкая система может отбирать пробы из 16 потоков технологического процесса. Органические
пробы измеряются тем же анализатором, что и водяные пробы.
Цикл анализа
Обычно цикл рентгеновского анализа проб из
технологического процесса занимает 2 мин. на каждый
поток, анализ проб, содержащих воздух, требует
деаэрации, и длится несколько дольше.
В систему анализатора Courier 30SX может быть включен
титратор. Титрование кислот и анализ хлорида занимает
от 5 до 7 минут. Система автоматически подает в
титратор каждую вторую или третью пробу таким
образом, чтобы не задерживать работу более быстрого
рентгеновского анализатора (XRF).
Калибровка
Для калибровки анализаторов Courier 30SX
используется программа OUTOCAL.
СПЕЦИФИКАЦИИ
Метод анализа
Рентгеновская флуоресценция с рассеиванием длины волны, возбуждение рентгеновкой
трубки, фиксированные кристаллические спектрометры.
Количество ионов лучше всего определять при помощи встроенных титраторов OTI 99.
Диапазон элементов От титана до урана (атомные веса от 22 до 92).
Количество ионов: кислота, основание, аммиак, хлорид, железо Fe 2+, цианид
Количество потоков
4, 8,12 или 16 потоков на измеритель
Пробы
Первичная проба либо закачивается из процесса в анализатор и обратно либо попадает в
анализатор самотеком, при этом она возвращается через дренаж или посредством обычного
насоса возврата для одинаковых проб.
Рекомендованный поток первичной пробы 20 - 50 л/мин, рекомендованное давление в месте
расположение анализатора от 0,75 до 1,25 бар, минимум 0,5 бар, максимум 1,75 бар.
Объем пробы для одного цикла 1 - 5 л.
Время измерения
Выбирается для каждой пробы. Обычное время 30 - 120 секунд. Обычное общее время цикла для
12 потоков 15-30 мин.
Измерение количества ионов происходит обычно за 6 минут. Обычно измеряется
количество ионов каждой второй или третьей пробы.
Количество одновременных анализов
Количественный анализ до 6 элементов в зависимости от количества каналов спектрометра.
С использованием дополнительных титраторов измеряется количество ионов 2-х веществ.
Диапазон измеряемых концентраций
От 5 частей на млн. (5 мг/л) до 500 000 частей на млн. (500 г/л) при количественном
анализе элементов.
Пределы распознавания
Mn — Zn - от 2 до 8 частей на млн.
Чувствительность
Для многих элементов изменения порядка 5 частей на млн. могут распознаваться на
уровне 100 частей на млн. с вероятностью 95% для. представительной пробы.
Воспроизводимость
Воспроизводимость анализатора при определенных условиях 0,1%. Измерения находящегося
внутри эталона автоматически компенсирует дрейф.
Точность
Для отдельных измерений относительная ошибка 1сг обычно:
±2 ... 5% для низких концентраций ±1.. .2,5% для высоких
концентраций
Точность сменного или дневного анализа выше.
Гарантия качества по системе ИСО 9001
Автоматические системы управления производства Оутокумпу Минтек аккредитованы по
системе ИСО 9001, политика качества компании направлена на то, чтобы гарантировать
требования к качеству, предъявляемые заказчиками.
Станция оператора
Courier 30SX снабжен интерфейсом для передачи информации между анализатором и
СТАНЦИЕЙ ОПЕРАТОРА. Станция оператора используется для конфигурации системы и
калибровки. При отсутствии системы сбора данных она также может использоваться для
отображения данных процесса.
Система сбора данных
Существует дополнительная возможность последовательного подключения на основе протокола
MODBUS RTU для считывания результатов анализа процесса, статуса анализатора и управления
последовательностью проб (байпас, запрос на измерение).
Система автоматизации PROSCON 2100
Courier 30 XL снабжен стандартным интерфейсом для обмена информацией с системой
автоматизации PROSCON 2100 производства Оутокумпу.
Размеры и вес
Канал анализатора и водяной кондиционер
Монтаж u1085 на полу
767 (длина) х 654 (ширина) х 1534 мм (высота) вес 160 кг.
Система управления каналом
Монтаж на стене
385 (длина) х 600 (ширина) х 820 мм (высота)
вес 50 кг.
Клапанная коробка на 16 проб
Корпус смонтирован на полу
400 (длина) х 500 (ширина) х 2140 мм (высота)
вес 50 кг.
OTI 99 (дополнительно 1 или 2)
Монтаж на стене
350 (длина) х 400 (ширина) х 645 мм (высота)
вес 44 кг.
Общая необходимая для монтажа площадь без учета предварительно установленного
помещения:
Около 9 м2, на полу, высота 2,4 м Общий вес оборудования (без учета титраторов) около 250 кг.
Предварительно установленное помещение с вентиляцией, отоплением и
дренажем обычно имеет размеры
5 500 (длина) х 2 200 (ширина) х 2 580 мм (высота)
Вес анализатора Courier 30XL и двух титраторов около 2 200 кг.
Класс защиты
Измеритель анализатора и система управления измерителем:
IP 65 (NEMA 4)
Источник тока
Однофазный источник перем. тока, 220 В ± 10% при 5 А 50/60 Гц или 110 В ±10% при 10 А 50/60
Гц.
Примечание;
Представленные данные относятся только к типичной конфигурации и дают общее
представление об оборудовании. Реальные конструкционные особенности и
производительность зависят от требований отдельных фабрик и проектных спецификаций.
COURIER 3SX и титратор OTI 99
в помещении для управления их
работой
в мобильной пилотной установке.
COURIER 3SL
COURIER 3SL - новый представитель диалоговых XRF-анализаторов в семействе COURIER".
Новая система анализатора гибка и надёжна при контроле и управлении технологического процесса
в любой его точке. Новый COURIER 3SL - первый шаг к уменьшению инфраструктуры и рабочей
силы, требуемой для установки и обслуживания. Это лучшее дополнение к COURIER 30XP в
рассредоточенных и отдаленных точках осуществления опробования.
Что могут предложить анализаторы COURIER для Вас?
Потоковые анализаторы
COURIER используют
флюоресцентный метод
анализа рентгеновского
излучения WDFX, для
опробывания, этот же метод
используется в
традиционном лабораторном
анализе. При осуществлении
выборки, анализ и взятие
пробы полностью
автоматическое и не требуют
присутствия оператора.
Шламовые образцы не
требуют никакой подготовки
перед анализом.
Точность испытания
сопоставима с ручными
лабораторными
экспериментами.
Осуществление выборки и
анализ представляют собой
замкнутый цикл. Стоимость
эксперимента - значительно
дешевле. Низкая стоимость
позволяет увеличить число
испытании и в реальном
времени контролировать и
управлять процессом.
Преимущества
Возрастает надёжность
процесса, потому что
обнаружить и устранить
проблемы можно достаточно
быстро.
Увеличивается качество
концентрата - при
уменьшении количества
проб.
Действие завода
скоординировано, в
результате чего
увеличивается
производительность.
Проведение промышленных
испытаний процесса, в
результате
усовершенствования
становятся более доступны.
Снижение затрат при
опробовании.
Надёжное испытание репрезентативной пробы.
Осуществление выборки
Первичное взятие пробы в
анализаторе КУРЬЕР ® 3SL
основано на хорошо
проверенном быстром цикле,
состоящим из взятия первичного
образца из потока процесса и
последующего анализа более
мелких проб.
Типовое представление
Рентгеновское излучение
проникает через жидкий раствор
на расстояние меньше чем 1 мм.
Надежное испытание процесса в
потоке доступно, только если
образец находиться прямо у
поверхности окна анализатора.
Outokumpu -разработчик Jet Cell
технологии гарантирует, что
проба не изменит свои свойства,
достигнет чувствительной
области.
Курьер 3SL возбуждает образец
в потоке, используя низкую
интенсивность Рентгеновского
излучения. Атомы в образце
реагируют на возбуждение,
флюоресцируя с определённой
длинной волны, которая
является индивидуальной
характеристикой для каждого
индивидуального элемента в
таблице Менделеева.
Курьер ® 3SL использует ту же
самую длину волны которая
используется в дисперсионных
технологиях лабораторных
исследованиях.
Дополнительная энергия
используется, чтобы увеличить
диапазон проанализированных
элементов.
Пример различия решения
между длиной волны и
энергией дисперсионные
датчики.
Основные узлы COURIER® 3SL.
Первичный опробователь
Примеры применения в процессах, основные примеры
Oiitokumpu:
• PSA и секторов труб под давлением
• LSA, SKA и NLA труб без давления и желобов.
• SPA, для хорошо смешанных взвесей
Низко расположенный патрубок позволяет материалу затекать
под действием силы тяжести и не требует установки насосов.
Небольшие потоки процесса могут быть пущены через
анализатор.
Поток материала может быть непрерывен с автоматическим
смыванием, поток может быть остановлен, для очистки линии
перед взятием другой пробы.
Типовая обработка
Вторичное осуществление выборки используется, чтобы удостовериться, что образец представлен
анализатору, и удалить воздух из образца. В анализаторе КУРЬЕР® 3SL представлена полностью
новая вторичная система взятия пробы. Запатентованный вторичный модуль предлагает
эффективную защиту от мусора и взятия репрезентативной пробы, использует простой,
компактный модуль, встроенный в структуру анализатора.
Интерфейс оператора анализатора
интерфейс КУРЬЕР 3SL анализатора сочетает в себе
использование контрольных переключателей и
индикаторных ламп индикатора с графическим
дисплеем, установленным на пульте управления
анализатора. Вся информация отображается на
дисплее.
Калибровка образцов
КУРЬЕР 3SL ключает в себя стандартный
удобный и надежный образец калибровки.
Встроенный калиброванный образец помогает
оператору правильно брать репрезентативную
и повторяемую пробу для сравнительного
лабораторного испытания. Данные калибровки
могут передаваться от анализатора к станции
управления OUTOCAL программой
калибровки. Образец калибровки можно
использовать несколько раз.
Ячейка потока
Запатентованная Jet Cell технология гарантирует, что репрезентативный образец, с
постоянными свойствами всегда представляется для опробования. Дизайн ячейки позволяет
контролировать образец потока перед окном анализатора.
Анализатор проб
КУРЬЕР 3SL анализатор комбинирует(объединяет) в уникальном и эффективную
стоимость путем хорошо исследованного метода дисперсионного анализа.
Анализатор имеет инструмент для калибровки взноса и самодиагностики. Ядро
анализатора системы находится в защитном NEMA 4X корпусе.
Система анализатора
Для осуществления процессов
контроля на фабрике, до двенадцати
КУРЬЕРОВ 3SL анализаторы могут
объединяться в сеть, для управления
станциями используется
персональный компьютер на дисплее
которого отображаются текущее
состояние процесса. Это также
используется для введения
параметров в КУРЬЕР 3SL
анализаторы, и сбор диагностических
данных
СПЕЦИФИКАЦИИ
число типовых потоков
Один КУРЬЕР ® 3SL исследование может измерять до трех простых потоков процесса. КУРЬЕР
® 3SL анализатор может измерять элементы от кальция до урана (атомный номер 20 к 92).
Число параллельных измерений
КУРЬЕР ® 3SL анализатор может проводить до 12 параллельных измерений. Испытание может
быть рассчитано, используя несколько моделей вычисления, чтобы приспособиться к изменению
рудных типов.
Среднее время измерения
Среднее время измерения, завист от образца. Как правило одно измерение длится от 2 до 5
минут.
Цикл анализа
Нормальный цикл анализа для трех образцов занимает от 10 до 15 минут в зависимости от
времени измерения каждого образца.
Частота измерений
Исследования рассчитаны и обновлены в пределах времени цикла анализатора. Используя
скользящее среднее значение, измерение складывается из последовательных типовых измерений,
всё это используется чтобы улучшить статистику.
Диапазон измерений
Типичный диапазон концентрации от 0.006 до 100 весовых процентов для взвесей.
Предел Обнаружения
Для большинства элементов в шламах предел обнаружения 30 .. 60 ppm с каналом WDXF, а для
EDXF - 30 .. 500 ppm.
Повторяемость
Краткосрочная стабильность анализатора при указанных условиях составляет 0.1 %. Размеры
образца ссылки автоматически дают компенсацию на дрейф.
Точность
Точность измерения является функцией от нескольких параметров таких как: минеральный
состав и размер частиц. При нормальном эксплуатационном u1088 режиме 4..8 % относительно
стандартных незначительных концентраций, и 2..5 % для главных концентраций, для шламовых
типовых измерений уровень концентрации много больше минимального предела обнаружения
анализатора.калибровка анализатора
Эталонный образец калибровки берет повторяющуюся и
репрезентативную пробу для калибровки анализатора.
Обслуживание
КУРЬЕР 3SL анализатор требует минимального
обслуживания.
Требуемые услуги
КУРЬЕР 3SL использует однофазную сеть переменного тока
110-240 V, 50-60Гц.
Требования к установке
КУРЬЕР 3SL анализатор собирается в компактную структуру,
включающую анализатор проб, блок контроля и управления
исследования, вторичный модуль взятия проб и образец
калибровки.
Измерения
1020 (d) x 1150 (w) X 2150mm (h) 40.4" (d) x 45.3 "(w)x 84.6" (h),
Вес
400kg(9001bs)
Установочный вес
500kg (llOOlbs)
Установочная площадь 1.1 (d) x 1.2m (w) (43" (d) x 47" (w))
Легкий доступ обслуживания получен на площади 2.5 х 3 м
Смывание воды
Песок фильтрует сырую воду, под давлением 2..6 бар (30 .. 90psi) среднее 30 л/минута (7.9
гал/минут) максимально 100 л/минута (26.3 гал/минут)
Воздух
Основное давление 5 .. 10 бар (72.5 .. 145 psi), операционное давление 4 .. 6 бар, (60 .. 90 psi),
составляет в среднем потребление 35 нл/мин
Электропитание
Одна фаза, переменный ток, 230V +10%,-15 % 5А 50/60 Гц или 115У±10%в9А50/60Гц
Рабочая температура
.+5..+40°С (41.. 1040F)
+5..+55°C(41..122°F)c дополнительным охлаждением
Температура Хранения-20..+60°C(-4..MO°F)
КУРЬЕР 3SL дисплей и пульт управления
АНАЛИЗАТОР КУРЬЕР ЗОХР
Потоковый анализатор КУРЬЕР ЗОХР работает по принципу рентгенофлуоресценции и измеряет содержание химических элементов, а также плотность в пульпе и растворах. В
анализаторе имеется измерительная кювета, куда направляется предназначенная для
измерения проба. В кювете имеется двойное мембранное окно, через которое происходит
измерение. Кювета спроектирована таким образом, что поток пробы со скоростью около 20
л/мин проходит по ней турбулентно, обеспечивая в месте измерения наличие представительной пробы. Анализатор измеряет в пробе пульпы также рассеянное излучение, которое
пропорционально плотности пульпы. С помощью этих данных u1084 можно подсчитать в процентах измеренные показатели содержания элементов во взвесях.
В анализаторе имеется реперная проба, с помощью которой прибор с определёнными интервалами автоматически выполняет самостандартизацию.
В анализаторе имеются мощная рентгеновская трубка с водяным охлаждением и стационарные кристаллические спектрометры с пропорциональными счётчиками для целого ряда
химических элементов. Прибор может автоматически измерять от 1 до 24 проб.
В КУРЬЕРЕ ЗОХР применяется метод измерения на основе волновой дисперсии рентгеновского спектра, с помощью которого можно получить высококачественное разрешение и
хорошую точность измерения. Например,в горнообогатительном производстве КУРЬЕР
ЗОХР способен различить изменение в содержании, равное 0,01%, между двумя
последовательными измерениями при анализе однопроцентной отвальной пульпы (хвостов
обогащения). Метод измерения в сочетании с применением мощной рентгеновской трубки и
геометрией измерения позволяет сократить время анализа до 15-30 секунд.
Продолжительность полного цикла измерения 24 проб составляет 12-15 минут.
Диапазон измерений КУРЬЕРА ЗОХР для пульпы 0.002 - 100%, а для растворов 0,0005 100%. Предел обнаружения для основных химических элементов 3-30 ppm.
МОНТАЖ АНАЛИЗАТОРОВ
Анализаторы Курьер и PSI 200 предназначены для установки их непосредственно в
производственном цехе. Приборы имеют защиту от водяных брызг и пыли. Такой монтаж
позволяет обеспечить короткие линии проботбора. Если установка анализаторов
выполняется под технологическим оборудованием, то нет необходимости применения
дополнитмльных насосов для отбора и доставки пробы. На приведённном рисунке
представлен типичный пример монтажа.
ОБРАБОТКА ДАННЫХ РЕЗУЛЬТАТОВ АНАЛИЗА
Анализаторы КУРЬЕР могут работать автономно, однако для оптимизации расчетов и
последующей обработки полученных результатов, а также отчётности их обычно соединяют
с блоком обработки данных. Это может быть обычный PC, со специальными программами,
или система Проскон 2100 для управления процессом. Для КУРЬЕР ЗОХР компания
Оутокумпу разработала программу калибровки OUTOCAL, с помощью которой облегчается
процесс калибровки, с необходимыми расчетами. Кроме того, становится возможным
задание трёх различных моделей, используемых в расчетах для разных типов руды в одной и
той же пробе. Замена модели происходит автоматически, что обеспечивает высокую
точность анализа.
В гранулометре PSI 200 имеется своя интеллектуальная электроника, которая накапливает в
памяти отдельные измерения и на их основе выполняет расчёт распределения по фракциям.
Результаты можно передать в систему управления.
В обоих анализаторах предусмотрена самодиагностика, которая контролирует работу анализатора и
управляет системой пробоотбора. Эти данные также можно передать в систему
управления процессом.
__
