СИСТЕМА ИЗМЕРЕНИЯ ДЕБИТА СКВАЖИНЫ СИДС.С (ГРСИ №76553-19)

+7 (495) 137-07-70
info@sypromavt.com
СИСТЕМА ИЗМЕРЕНИЯ ДЕБИТА СКВАЖИНЫ СИДС.С (ГРСИ №76553-19)

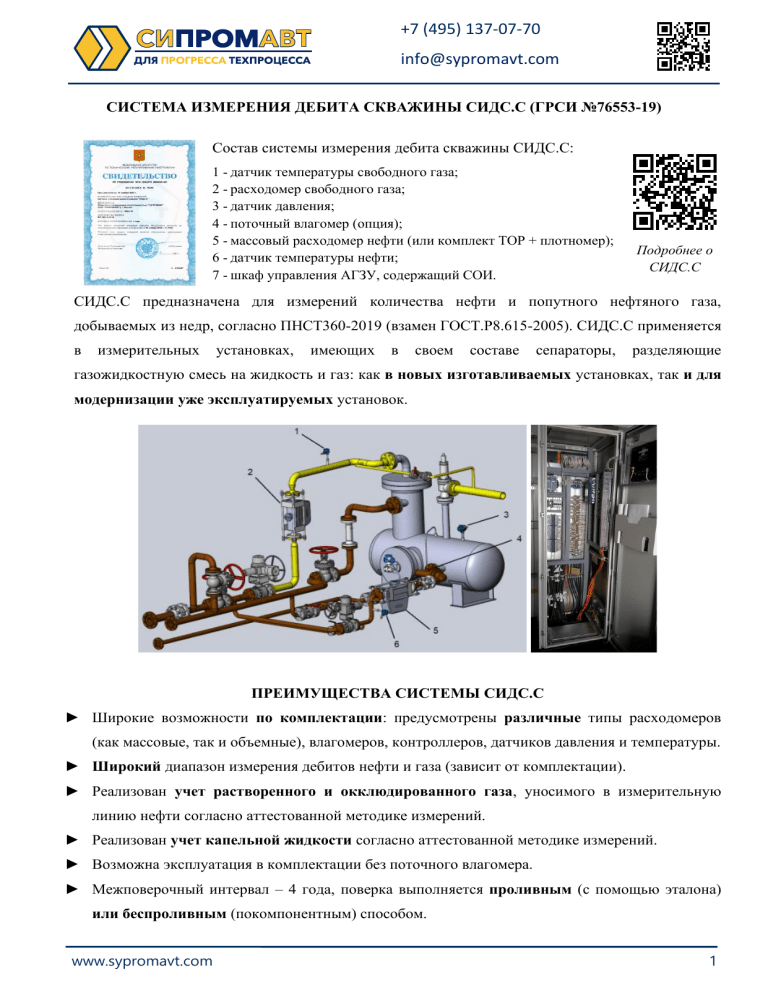

Состав системы измерения дебита скважины СИДС.С:
1 - датчик температуры свободного газа;
2 - расходомер свободного газа;
3 - датчик давления;
4 - поточный влагомер (опция);
5 - массовый расходомер нефти (или комплект ТОР + плотномер);
6 - датчик температуры нефти;
7 - шкаф управления АГЗУ, содержащий СОИ.
Подробнее о
СИДС.С
СИДС.С предназначена для измерений количества нефти и попутного нефтяного газа,
добываемых из недр, согласно ПНСТ360-2019 (взамен ГОСТ.Р8.615-2005). СИДС.С применяется
в
измерительных
установках,
имеющих
в
своем
составе
сепараторы,
разделяющие
газожидкостную смесь на жидкость и газ: как в новых изготавливаемых установках, так и для
модернизации уже эксплуатируемых установок.
ПРЕИМУЩЕСТВА СИСТЕМЫ СИДС.С
► Широкие возможности по комплектации: предусмотрены различные типы расходомеров
(как массовые, так и объемные), влагомеров, контроллеров, датчиков давления и температуры.
► Широкий диапазон измерения дебитов нефти и газа (зависит от комплектации).
► Реализован учет растворенного и окклюдированного газа, уносимого в измерительную
линию нефти согласно аттестованной методике измерений.
► Реализован учет капельной жидкости согласно аттестованной методике измерений.
► Возможна эксплуатация в комплектации без поточного влагомера.
► Межповерочный интервал – 4 года, поверка выполняется проливным (с помощью эталона)
или беспроливным (покомпонентным) способом.
www.sypromavt.com
1
+7 (495) 137-07-70
info@sypromavt.com
МОДЕРНИЗАЦИЯ ТИПОВЫХ УСТАНОВОК АГЗУ «СПУТНИК» И «ГИДРОСТАТИКА»
СИСТЕМА ИЗМЕРЕНИЯ ДЕБИТА СКВАЖИНЫ СИДС.С (ГРСИ №76553-19)
Модернизация АГЗУ «Спутник»
До модернизации
После модернизации
МОДЕРНИЗАЦИЯ АГЗУ НЕОБХОДИМА, КОГДА:
► Требуется обеспечить измерение количества нефти и газа в соответствии с ПНСТ360-2019
(взамен ГОСТ.Р8.615-2005).
► Конструктив установки не позволяет при малом газовом факторе эффективно выдавливать
жидкость из сепаратора. Время слива нефти составляет часы или даже сутки, не
обеспечивается минимальный расход жидкости через расходомер.
► Отсутствует передвижной эталон АГЗУ, и требуется поэлементная поверка установки.
► Требуется повышение достоверности замеров.
Модернизация АГЗУ «Гидростатика»
До модернизации
www.sypromavt.com
После модернизации
2
