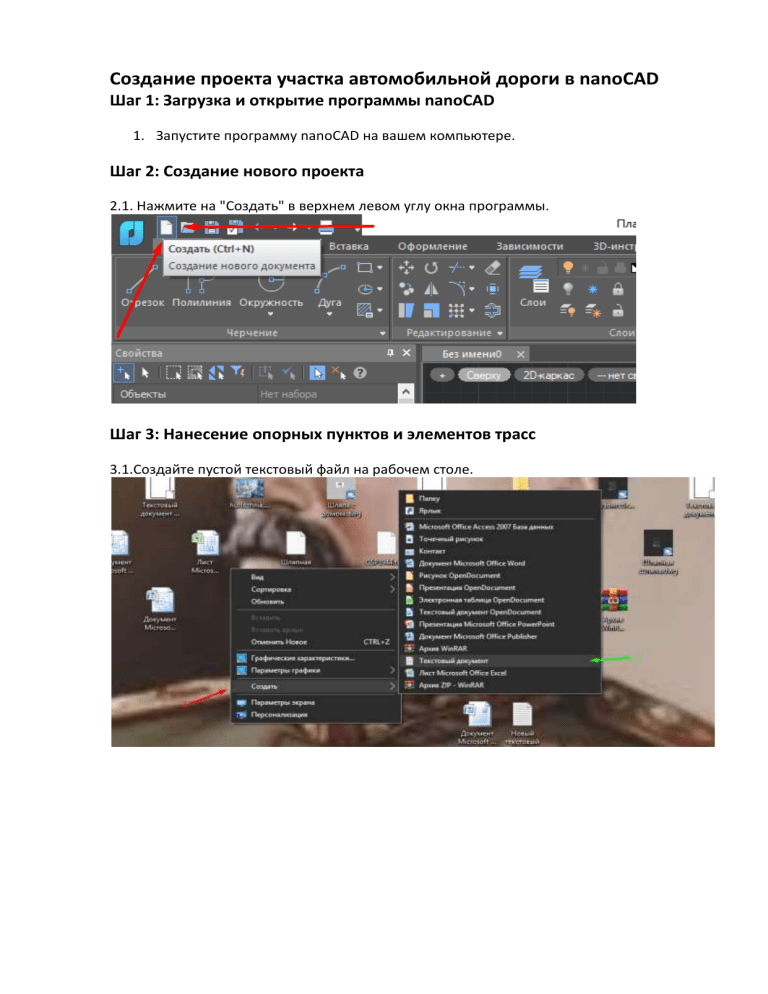

Создание проекта участка автомобильной дороги в nanoCAD Шаг 1: Загрузка и открытие программы nanoCAD 1. Запустите программу nanoCAD на вашем компьютере. Шаг 2: Создание нового проекта 2.1. Нажмите на "Создать" в верхнем левом углу окна программы. Шаг 3: Нанесение опорных пунктов и элементов трасс 3.1.Создайте пустой текстовый файл на рабочем столе. 3.2.Откройте исходные данные (Приложение А) с координатами опорных пунктов и элементов трассы и внесите их в созданный текстовый документ в следующем формате и сохраните его, присвоив произвольное имя. 3.3. Нанесите опорные пункты и элементы трассы на программу nanoCAD, используя указанные координаты и подпишите их. Пункт «Как нанести точки» расположен в конце. Шаг 4: Оформление участка трассы 4.1. Используя инструмент «полилиния», выберите точки в следующем порядке(НТ->ВУ>КТ) и нажитеEnter. 4.1. Выберите созданную полилинию и введите параметрыоформления приведенные в задании: !!!!!Данные могут быть изменены и используются в качестве примера!!!!! Толщина трассы: 0,15 мм Цвет трассы: Красный Тип шрифта подписей: Arial Высота шрифта: 1.6 мм Шаг 5: Разбиение трассы на участки и присвоение номеров пикетов 5.1. Разбейте полученную трассу на участки по 100 метров: Узнайте длину полилинии в ее свойствах (Выделите полилинию, они будут расположены в левой части экрана(в случае отсутствия два раза кликните по полилинии)). На вкладке «Построение выберите инструмент «Деление». Выберите полилинию. В окне «Число сегментов» введите количество сегментов. Количество сегментво = Длина линии/100 Нажмите Enter. 5.2. Присвойте номера пикетов (ПК 0, ПК 1 и т.д.) каждому участку. Используйте инструмент «Текст» создайте подпись ПК0 и разместите на точке полилинии сразу после НТ. Скопируйте подпись и разместите на всех оставшихся точках полилинии, кроме КТ и переименуйте их в соответствующем порядке(ПК0->ПК1->ПК2->…). !!!Если у вас не отображаются точки сегментов, смотрите пункт «Изменение формата отображения точек»!!! Создайте вертикальный отрезок длиной 5, поместите его за середину на каждую из точек. Точки удалите Шаг 6: Вписывание круговой кривой 6.1. Вписать круговую кривую. 6.2. Оформите круговую кривую согласно параметрам, указанным в задании: !!!!!Данные могут быть изменены и используются в качестве примера!!!!! Толщина вписанной круговой кривой: 0,15 мм Цвет вписанной круговой кривой: Зеленый Тип шрифта подписей: Arial Высота шрифта: 1.6 мм 6.3. Подпишите пикеты начала и конца кривой Шаг 7: Расчет элементов круговой кривой 7.1 Открываем Excel. Переписываем Приложение Б. 7.2. Используя таблицу Митина, заполнить таблицу. 7.3. Составьте ведомость углов поворота (Приложение В). НК=ВУ-Т КК=НК+К Шаг 8: Разбиение круговой кривой на плюсовые точки 8.1. Равномерно разбейте круговую кривую на 8 плюсовых точек. На вкладке «Построение выберите инструмент «Деление». Дугу разбейте на 9 сегментов. У вас должно получится 8 точек. 8.2. Подпишите каждую точку арабскими цифрами (1, 2, ... 8). Шаг 9: Определение прямоугольных координат 9.1. Определите прямоугольные координаты всех опорных пунктов, начала и конца круговой кривой, а также запроектированных плюсовых точек (8 координат X и Y) с цифрового топографического плана. Используйте «Панель свойств» для получения координат. Шаг 10: Сохранение данных 10.1. Создайте на рабочем столе компьютера папку под именем "ДЭ_имя". 10.2. Нажимаете на каждую плюсовую точку, «Топоплан»>« Импорт/Экспорт»> «Экспорт геоточек». 10.3. Присвойте текстовому файлу имя команды латинскими символами Как нанести точки на чертеж? Т.1 . Перейдите на вкладку «Топоплан» Т.2 . Выберите пункт «Импорт/Экспорт» Т.3 . Выберите пункт «Импорт геоточек» Т.4.Перед вами появится окно импорта геоточек. Выберите «Открыть файл» и выберите в проводнике созданный вами текстовый документ. Нажмите «Открыть в левом нижнем углу». Т.5.Введите настройки, следуя по стрелочкам Изменение формата отображения точек ФТ.1. Во вкладке «Черчение» выберите пункт «Отображение точек» ФТ.2.В открывшемся окне введите размер точки и выберите знак ее отображения и нажмите ОК.
