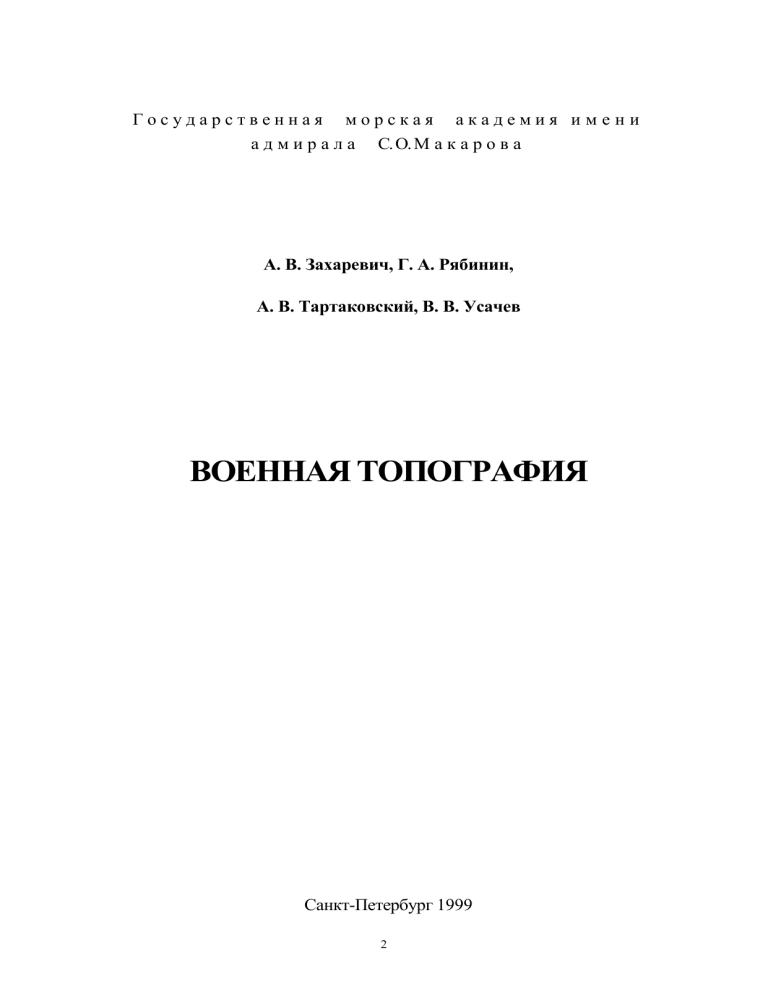

Государственная морская академия имени а д м и р а л а С. О. М а к а р о в а А. В. Захаревич, Г. А. Рябинин, А. В. Тартаковский, В. В. Усачев ВОЕННАЯ ТОПОГРАФИЯ Санкт-Петербург 1999 2 ВВЕДЕНИЕ На протяжении всей своей истории военная наука развивалась в соответствии с задачами защиты нашей страны. Огромна ее роль в достижении побед нашего государства в годы Великой Отечественной войны против фашистских агрессоров. Опираясь на свою самую передовую науку, совершенствуя ее, российские военные кадры показали всему миру такие образцы военного искусства, которые затмили самые знаменитые образцы военной истории бывших эпох. Творческое развитие российской военной науки во имя защиты нашей Родины не останавливается ни на один день. Оно охватывает все стороны и разделы военной теории, всю систему входящих в нее знаний. Боевые действия войск в современных условиях приобретают необычайно мобильный характер, они ведутся на широком фронте, на большую глубину, в высоких темпах, с решительными целями. Успешно управлять войсками в таких сложных условиях обстановки командиры всех степеней смогут лишь тогда, когда они смогут постоянно знать положение, состояние, характер действий своих войск, противника и радиационную обстановку. Для этого командирам необходимо глубоко изучить обстановку не только в полосе, на направлении или в районе действий подчиненных им подразделений, но и на флангах, т. е. в полосах или на направлениях действий непосредственных соседей. Только в этом случае они будут в состоянии предвидеть изменения боевой обстановки. Объем мероприятий, входящих в область деятельности командиров, по управлению подчиненными подразделениями в бою постоянно увеличивается. Даже в таких подразделениях, как взвод, рота (батарея), не говоря уже о батальоне (дивизионе), всю работу, которая возлагается на командира при руководстве боевыми действиями, невозможно проделать, пользуясь только данными личных наблюдений за полем боя на том или ином участке местности. Скоротечность боевых действий подразделений и увеличивающийся пространственный размах боя уже не укладывается в рамки, ограниченные зрением человека. Многие военные события боевой обстановки могут быть не восприняты командиром, руководящим войсками в бою, и привести к неверной ее оценке, а в некоторых случаях и к принятию им неверного решения. В современных условиях, организуя боевые действия подразделений и руководя ими в ходе боя, командир не может ограничиться работой на местности без применения карты, без умения быстро 3 изучать и оценивать по ней местность на больших площадях в целях более эффективного применения оружия и боевой техники, без умения использовать защитные свойства местности, всестороннего учета условий проходимости и маскировки, ориентирования на незнакомой местности, особенно ночью, в условиях ограниченной видимости и в движениях на больших маршевых скоростях и т. д. Поэтому, переходя к изучению курса "Военная топография" как отрасли военных знаний, изучающей влияние местности на действия войск и на применение различных видов оружия и боевой техники любой офицер, сержант и солдат всех родов войск должен уяснить, что "Военная топография" является одной из важнейших составных частей боевой подготовки. ГЛАВА 1 ТОПОГРАФИЧЕСКИЕ КАРТЫ, ИХ КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА 1.1. Предмет и задачи военной топографии Одним из основных и постоянно действующих факторов боевой обстановки, оказывающим существенное влияние на все стороны полевой выучки и боевой деятельности войск, является местность. В условиях ядерной войны значение местности как элемента боевой обстановки возрастает, особенно в связи с тем, что она в значительной мере определяет возможности защиты от ядерного оружия и других современных средств поражения. Умелое использование местности обеспечивает своевременное осуществление мероприятий по защите от этих средств, способствует повышению маневренности войск, скрытности и внезапности ударов по противнику, более эффективному применению всех видов оружия и боевой техники. Отсюда видно, насколько важно для каждого военнослужащего умение быстро и правильно изучать и оценивать местность с целью лучшего ее учета и использования при выполнении боевых задач. Разработка способов изучения местности, ориентирования на ней и производства полевых измерений при подготовке и ведении боевых действий составляет предмет специальной военной дисциплины — военной топографии. Являясь одной из отраслей военных знаний, она обслуживает военное искусство (прежде всего тактику) и специальную подготовку войск. 4 Все данные местности и размещении на ней различных объектов (их взаимном расположении, размерах, начертании границ занимаемых ими площадей и т.п.) принято называть топографическими данными. Важнейшим источником получения этих данных являются топографические карты. Все офицеры в современных условиях обязаны уметь: — пользоваться топографическими картами и аэроснимками; — быстро изучать и оценивать по карте местность; — вскрывать по аэроснимкам средства ядерного нападения и другие объекты противника; — уверено ориентироваться на незнакомой местности; — своевременно и полно осуществлять мероприятия, обеспечивающие войскам надежность и правильность ориентирования и целеуказания на поле боя. Поэтому для правильного и полного использования топографических карт и геодезических данных требуется, особенно от офицерского состава, хорошая топографическая подготовка. Военная топография использует данные тактики и других отраслей военной науки о влиянии местности на действия войск и на применение различного вида оружия и боевой техники для разработки вопросов топографической подготовки войск и топографического обеспечения боевых действий. Данные, разрабатываемые военной топографией, в свою очередь используются другими дисциплинами, и отраслями военной науки при решении вопросов, связанных с изучением и использованием местности. 1.2. Топографические планы и карты. Формы и размеры Земли Когда говорят о форме (фигуре) Земли, то имеют в виду не физическую ее поверхность со всеми неровностями (горами, низменностями и т. д.), а некоторую воображаемую поверхность океанов и открытых морей, мысленно проложенную под всеми материками. Эта воображаемая поверхность среднего уровня океана, как бы покрывающая всю нашу планету, называется уровенной поверхностью, а фигура Земли, ограниченная этой поверхностью, — геоидом (от древнегреческого слова "гео", что значит Земля). По своей форме геоид хотя и является неправильной геометрической фигурой, однако весьма мало отличается от эллипсоида вращения, т. е. правильного геометрического тела, образуемого вращением эллипса вокруг его малой оси (рис. 1). 5 Рис. 1. Эллипс и его элементы Рис. 2. Основные точки и линии на земном шаре Отступления по высоте точек поверхности геоида от поверхности наиболее близко подходящего к нему по своим размерам эллипсоида характеризуется в среднем величиной порядка 50 м и не превосходят 150 м. Такие расхождения столь незначительны по сравнению с размерами Земли, что на практике ее форму принимают за эллипсоид, который называют зеленым эллипсоидом. Единых, общепринятых во всех странах размеров земного эллипсоида до сего времени не установлено. В России и в некоторых других странах за основу при создании топографических карт и определении координат геодезических пунктов принят эллипсоид Красовского (Ф. Н. Красовский, 1878 — 1948 гг.) с размерами: большая полуось 6378245 м, малая полуось 6356863 м. Из этих данных видно, что ось вращения Земли короче диаметра земного экватора примерно на 43 км. Поэтому, для практических задач, не требующих особой точности, фигуру Земли принимают за шар, радиус которого примерно 6371 км, а вся поверхность — около 510 млн.кв.км. От большой полуоси (К) отличается на (0,2%), от малой полуоси (К) отличается на (0,3%). Рассмотрим основные точки и линии на земном шаре. На земном шаре (эллипсоиде) различают следующие основные точки и линии (рис. 2): Линии пересечения земной поверхности плоскостями, параллельными экватору, называют параллелями, а линии пересечения поверхности Земли вертикальными плоскостями, проходящими через земную ось, — меридианами Сетка, образованная пересекающимися меридианами и параллелями, называется географической сеткой. 6 Рис. 3. Проектирование физической поверхности Земли на уровенную поверхность Р и Р1 — географические полюса, концы земной оси, вокруг которой происходит суточное вращение Земли. Е и Е1 — точки экватора. Плоскость, перпендикулярная к оси вращения и проходящая через ее центр — плоскость земного экватора. Плоскость экватора делит Землю на два полушария (северное и южное).Чтобы изобразить физическую поверхность Земли на карте, т. е. на плоскости, ее первоначально проектируют (переносят) отвесными линиями на уровенную поверхность, т. е. на поверхность земного эллипсоида (для наглядности представим его в виде глобуса), а затем уже по определенным правилам это изображение развертывают (т. е. переносят с глобуса) на плоскость (рис. 3) — проектирование физической поверхности Земли на уровенную поверхность. При изображении небольшого участка уровенную поверхность можно принять за горизонтальную плоскость и, спроектировав на нее этот участок, получим план (рис. 4). Рис. 4. Горизонтальные проложения (изображения в плане) точки, прямой 7 и ломаной линии Чтобы представить геометрическую сущность такого планового изображения, возьмем в пространстве какую-нибудь произвольно расположенную прямую. Из каждой ее точки опустим перпендикуляры на горизонтальную плоскость Р плоскость проекции, точки пересечения перпендикуляров с плоскостью составят прямую АВ, которая и будет плановым изображением прямой АВ. При съемке местности на карту наносят в заданном масштабе, т. е. с известным уменьшением, горизонтальные проложения всех ее линий и контуров (очертаний площадей), проектируя их на уровенную поверхность Земли. Картографическое изображения земной поверхности, в зависимости от способов их составления и размеров изображаемой на них территории, принято разделять на планы, карты. При съемке небольших участков местности уровенную поверхность, как указывалось ранее, можно принимать за плоскость и без заметных на чертеже искажений получить их картографическое изображение с сохранением полного подобия всех очертаний местности. Такое умещенное, точное и подробное изображение на плоскости небольшого участка местности, принимаемой за плоскость, называется топографическим планом, или просто планом. При изображении на плоскости обширных земных пространств приходится учитывать кривизну уровенной поверхности, применяя для этого ту или иную картографическую проекцию. Такое изображение всей земной поверхности или значительной ее части, выполненное на плоскости в какой-либо проекции, т.е. составленное по вычерченной предварительно картографической сетке, называется картой. 1.3. Сущность топографических проекций Развернуть сферическую поверхность на плоскости без разрывов и складок нельзя. Это значит, что такую поверхность невозможно представить в виде планового изображения на поверхность без искажений т. е. с полным соблюдением геометрического подобия всех ее очертаний. Очевидно, что спроектированные на уровенную поверхность очертания материков, островов и других частей Земли могут быть изображены с полным соблюдением подобия лишь на глобусе. На глобусе географическая сетка, а следовательно, и все изображения на поверхности Земли, обладают следующими основными свойствами: а) Любой отрезок линии на поверхности земного шара изображается на глобусе с одинаковым уменьшением, т. е. масштаб 8 изображения остается на глобусе всюду одинаковым. Все меридианы на глобусе равны по длине между собой. Это свойство называется равномасштабностъю изображения. б) Любой горизонтальный угол на земном шаре равен соответствующему углу на глобусе, т. е. изображение на глобусе любой фигуры подобно действительным ее очертаниям в натуре. Все меридианы пересекаются параллелями под прямым углом. Это свойство называется свойством равноугольности. в) Размеры всех площадей, изображаемых на глобусе, пропорциональны их действительным размерам на земном шаре, т. е. отношение площадей на глобусе к соответствующим площадям на земном шаре постоянно. Это свойство называется свойством равно-великости изображения. Все эти свойства одновременно и полностью сохранить на карте невозможно. Построенная на карте географическая сетка, изображающая меридианы и параллели (такая сетка на карте называется картографической сеткой), будет в той или иной степени искажена. Соответственно исказится каждая клетка географической сетки, а следовательно, и изображение всех подробностей земной поверхности, т. к. необходимые измерительные данные о них, полученные по материалам топографической съемки или по аэрофотоснимкам, наносят на карту при ее составлении по клеткам картографической сетки. При этом различают искажение длин, площадей и углов. Характер и размеры искажений зависят от способа построения, т. е. от типа картографической сетки, на основе которой составляется карта. Способ построения на плоскости сетки параллелей и меридианов земного эллипсоида (т.е. картографической сетки) и изображения на ее основе земной поверхности называется картографической проекцией. Различных картографических проекций существует очень много. Каждой из них соответствует вполне определенный вид картографической сетки и вполне определенные, присущие ей искажения. В одной проекции искажаются размеры площадей, в другой — углы, в третьей — и то, и другое и во всех без исключения — длины линий. Таким образом, нельзя построить картографическую сетку, и карту, на которой полностью бы сохранилось свойство равномасштаб-ности изображения, т. к. это означало бы одновременное сохранение равноугольности и равновеликое™, что может быть достигнуто лишь на глобусе или при изображении сравнительно небольших участков земной поверхности — на плане. Искажения на картах тем 9 значительнее, чем больше изображаемая на них площадь. Поэтому эти искажения наиболее заметны на географических мелкомасштабных картах, охватывающих значительные территории. 1.4. Классификация и характеристика топографических карт Все карты, изображающие поверхность Земли, в том числе моря и океаны, называют географическими. Однако на практике к собственно географическим картам относят лишь карты более мелких масштабов, на которых все линейные размеры земной поверхности уменьшены более чем в миллион раз. Карты же масштаба 1:1000000 и крупнее, подробно изображающие поверхность земной суши, называют топографическими. Рис. 5. Деление поверхности земного шара на шестиградусные зоны На топографических картах, особенно на картах, более крупного масштаба, с предельной точностью и полнотой, допускаемой масштабом, изображаются все подробности местности — как рельеф, так и местные предметы. Карты с данными о поверхности дна морей, океанов и других водоемов, называются гидрографическими (морскими, речными, озерными). Карты, основное содержание которых составляют какие-либо специальные данные, отсутствующие или недостаточно полно отражаемые на общегеографических или топографических картах, называются специальными. К ним относятся, например, дорожные, аэронавигационные, железнодорожные и т. д. 10 Все российские топографические карты масштабов 1:25000, 1:50000, 1:100000, 1:200000 и 1:500000 составляются в единой равноугольной проекции Гаусса (Карл Фридрих Гаусс, 1777 — 1855 гг. Немецкий математик, предложивший эту проекцию в начале XIX века). Рис. 6. Проекция зоны на цилиндр, касательный к земному эллипсоиду по осевому меридиану Рис. 7. Изображение зон земного шара на плоскости Геометрическая сущность проекции, в которой изготовляются топографические карты, заключаются в следующем: вся поверхность земного эллипсоида разбивается по меридианам на 60 зон, по 6 каждая (рис. 5). Средний меридиан в каждой зоне называется осевым меридианом, он делит зону на две равные части — западную и восточную. Счет зоны ведется с запада на восток от начального меридиана, за который в большинстве государств, в том числе и в РФ, принят Гринвичский меридиан, проходящий через Гринвичскую обсерваторию (в окрестностях Лондона). Чтобы представить себе, как получается на плоскости изображение этих зон, вообразим цилиндр, который по осевому меридиану одной из зон касается глобуса, изображающего в данном масштабе земной шар (рис. 6). Зону спроектируем по законам математики на боковую поверхность цилиндра так, чтобы при этом сохранилось свойство равноугольности изображения, т. е. равенство всех углов их действительной величине на глобусе. Таким образом последовательно спроектируем на боковую поверхность цилиндра все остальные зоны, одну рядом с другой. Разрезав теперь цилиндр по образующей АА1 и ВВ1 и развернув его боковую 11 поверхность в плоскость, получим изображение земной поверхности на плоскости в виде отдельных зон, соприкасающихся одна с другой лишь в точках касания по экватору (рис. 7), Как видно из рисунка, осевой меридиан каждой зоны и экватор изображаются прямыми линиями, причем осевые меридианы перпендикулярны к экватору. Остальные меридианы в каждой зоне изображаются кривыми линиями, поэтому все они длиннее осевого меридиана, т.е. искажены. Наибольшие искажения получаются на краях зоны, где они могут достигать величины порядка 1/1000 длины линии, измеряемой по карте. Это значит, что если, например, вдоль осевого меридиана, где нет искажений длин, масштаб карты равен 500 м в 1 см, то на краю зоны он будет равен 499,5 м в 1 см. Ошибка 0,1% практически не ощутима. Поэтому масштаб любой топографической карты для всех ее участков можно считать постоянным. Наши топографические карты в зависимости от их использования в войсках подразделяются на три группы: — точные измерительные; — оперативно-технические; — оперативные. Тонные измерительные карты предназначены для производства точных измерений и расчетов, связанных с использованием боевой техники, инженерным оборудованием местности и осуществлением других мероприятий оборонного назначения (1:25000, 1:50000). Оперативно-технические карты предназначены главным образом для планирования боевых действий и для управления войсками на поле боя (1:100000, 1:200000). Оперативные карты предназначены для оперативной работы штабов (1:50000, 1:1000000). 1.5. Разграфка и номенклатура топографических карт Каждый лист топографической карты имеет рамку в воде трапеции, верхняя и нижняя стороны которой являются параллелями, а боковые — меридианами. Такое деление карты на отдельные листы называется разграфкой карты. Благодаря географической сетке, положенной в основу деления карты на листы, вполне определяется местоположением на земном шаре любого участка местности, изображаемого на данном листе карты. Кроме того, совпадение сторон рамки с меридианами и параллелями определяет положение листов карты в отношении сторон горизонта, а именно: верхняя сторона 12 рамки является северной, нижняя — южной, левая — западной, правая — восточной. Чтобы легко и быстро находить листы карты того или иного масштаба и района, каждому листу по определенному правилу присвоены свои цифровые и буквенные обозначения — номенклатура. Номенклатура каждого листа подписывается над северной стороной его рамки. Рядом с номенклатурой листа подписывается, кроме того, название наиболее крупного из расположенных на нем населенных пунктов. Номенклатура российских топографических карт представляет собой стройную систему, единую для карт любого масштаба. В основу номенклатуры топографических карт всех масштабов положены листы миллионной карты. Любой лист этой карты имеет следующие размеры рамки: 6° по долготе и 4° по широте. Следовательно, если провести меридианы через 6°, а параллели через 4°, то вся поверхность Земли будет разбита на трапеции, каждой из которых соответствует отдельный лист карты масштаба 1:1000000. Номенклатура листа карты 1:1000000 слагается из указания ряда (пояса) и колонны; ряды листов обозначаются заглавными буквами латинского алфавита. Счет рядов ведется от экватора к полюсам. Колонны листов нумеруются арабскими цифрами. Их счет ведется от меридианов с долготой 180° с запада на восток. Эта система разграфки и номенклатура листов карты масштаба 1:1000000 является международной. Размеры листов топографическик карт всех остальных, более крупных масштабов установлены таким образом, что каждому листу миллионной карты соответствует всегда целое их число. В соответствии с этим номенклатура любого листа топографической карты масштаба 1:500000 и крупнее слагается из номенклатуры соответствующего листа миллионной карта с добавлением к ней номера или буквы, указывающих расположение на нем данного листа карты. Для подбора нужных листов при затребовании карт на тот или иной район и для быстрого определения их номенклатуры существуют специальные сборные таблицы: они представляют собой схематические карты мелкого масштаба, разделенные меридианами и параллелями на мелкие клетки. Выписка номенклатуры нужных листов по сборной таблице производится слева направо и сверху вниз. 1.6. Масштабы топографических карт Степень уменьшения линий на "карте относительно горизонтальных положений соответствующих им линий на местности называется масштабом карты (плана). 13 Это числовое выражение называют численным масштабом и представляется в виде отношения единицы к числу, показывающему, во сколько раз уменьшена длина линий местности при изображении их на карте. Например, масштаб 1:50000 показывает, что все линейные размеры на карте уменьшены в 50000 раз, т. е. 1 см карты на местности соответствует 500 м или 0,5 км. Расстояние на местности в метрах или километрах, соответствующее 1 см карты, называется величиной масштаба. Разнообразие задач, решаемых с помощью топографических карт, вызывает необходимость иметь карты различных масштабов. Для получения по карте точных измерительных данных, например при топогеодезической подготовке стрельбы, проектировании дорог, различных инженерных сооружений, нужны точные и подробные крупномасштабные карты. В то же время для приближенного определения расстояний и Координат точек, изучения общего характера местности, ориентирования на марше необходимы карты хотя и менее точные и подробные, но достаточно полные, то есть карты мелких масштабов. Однако слишком большое разнообразие масштабов топографических карт создает трудности изготовления, согласования между собой и своевременного обновления карт. Карта масштаба 1:25000 (в 1 см — 250 м) — самая подробная и точная, предназначена для детального изучения и оценки отдельных небольших участков местности командирами подразделений и частей при форсировании водных преград, высадке воздушных и морских десантов, ведении боевых действий в городах, строительстве инженерных сооружений. Она используется также для точных измерений и расчетов при планировании и выполнении мероприятий по инженерному оборудованию местности и топогеодезической подготовки стрельбы. Карта масштаба 1:50000 (в 1 см — 500 м) предназначена для изучения и оценки местности, ориентирования, целеуказания и используется, как правило, подразделениями и частями в различных видах боя, особенно при организации обороны. В наступлении она используется для изучения и оценки местности при прорыве обороны противника, преодолении водных преград, высадке воздушных и морских десантов, а также при ведении боевых действий за населенные пункты. Эта карта используется также для топогеодезической подготовки стрельбы, проектирования военно-инженерных сооружений и выполнения расчетов по инженерному оборудованию местности. Карта масштаба 1:100000 (в 1 см — 1 км) предназначена для изучения местности и оценки ее тактических свойств при планировании 14 боя, организации взаимодействия и управлении войсками, ориентирования на местности и целеуказания, топогеодезической привязки элементов боевых порядков войск, определения координат объектов (целей) противника, а также используется при проектировании военно-инженерных сооружений и выполнении мероприятий по инженерному оборудованию местности. Карта масштаба 1:200000 (в 1 см — 2 км) предназначена для изучения и оценки местности. Она используется при планировании боевых действий войск и мероприятий по их обеспечению, управлении войсками. Карта широко используется в качестве дорожной, так как наглядно и достаточно полно отображает дорожную сеть и ее пригодность для передвижения боевой и другой техники. Кроме дорожной сети на этой карте хорошо отображены общий характер рельефа, основные водные преграды, крупные лесные массивы и населенные пункты. Поэтому она используется для изучения проходимости местности вне дорог, ее защитных и маскирующих свойств. Карта масштаба 1:500000 (в 1 см — 5 км) предназначена для изучения и оценки общего характера местности при подготовке и ведении операций. Она используется при организации взаимодействия и управлении войсками, для ориентирования при передвижении войск и целеуказания, а также для нанесения общей боевой обстановки. Карта масштаба 1:1000000 (в 1 см — 10 км) предназначена для общей оценки местности и изучения природных условий крупных географических районов, военно-географической оценки театров военных действий, управления войсками и решения других задач. ГЛАВА 2 ИЗУЧЕНИЕ РЕЛЬЕФА МЕСТНОСТИ И МЕСТНЫХ ПРЕДМЕТОВ ПО КАРТЕ 2.1. Топографические элементы местности и их тактические свойства Характер местности определяется формой, размерами и пространственным размещением неровностей земной поверхности, а так же количественным и качественным составом расположенных на ней объектов. Совокупность неровностей земной поверхности называется рельефом местности, а все остальные расположенные на ней объекты как природного происхождения (леса, реки, болота и др.), так и 15 созданные человеком (населенные пункты, дороги, каналы, сады и т. д.) — местными предметами. Все эти объекты местности — рельеф и местные предметы — принято называть топографическими элементами. Топографические элементы местности по признаку однородности их хозяйственного и военного значения подразделяются на следующие основные группы: — рельеф; — почвенно-грунтовой и растительный покров; — гидрография (реки, озера и пр.); — населенные пункты; — дорожная сеть; — промышленные, сельскохозяйственные и социально-культурные объекты. Особую группу составляют объекты инженерного оборудования-местности, создаваемые войсками при подготовке и в ходе боевых действий (фортификационные сооружения, заграждения, мосты, переправы и др.). Эти военные объекты, хотя они в большинстве случаев и является временными сооружениями, могут значительно изменить условия местности, и при ее оценке их необходимо тщательно учитывать в связи с другими топографическими элементами. Особенности данной местности, оказывающие то или иное влияние на организацию, ведение боя и применение боевой техники, называются ее тактическими свойствами. К основным из них относятся: проходимость местности для боевых и транспортных машин, ее защитные, маскировочные и др. свойства (табл. № 1). В тактическом отношении местность обычно подразделяют: а) по степени пересеченности и изрезанности ее реками, каналами, озерами, оврагами, балками и тому подобными препятствиями, ограничивающими свободу передвижения и маневра войск — на пересеченную (сильно, средне, слабопересеченную), непересеченную; б) по степени ее закрытости возвышениями рельефа и местными предметами (лесами, реками, населенными пунктами и т. д.) затрудняющими просматривание местности, образующими маски от наблюдения и укрытия от поражающих средств противника — на открытую, полузакрытую и закрытую. Типичными примерами сильнопересеченной местности являются горные и высокогорные районы, районы сильно развитого овражно-балочного рельефа, а также озерно-речные районы; — среднепересеченной местности, в отличие от сильно пересеченной, имеющей также сплошную, но более редкую сеть препятствий, 16 является местность, которая без особенных трудностей может преодолеваться машинами на гусеничном ходу; — слабопересеченной местностью является местность с незначительными или изредка встречающимися препятствиями, большинство из которых сравнительно легко преодолеваются как гусеничными, так и колесными машинами. Таблица № 1 Тактические свойства местности Тактические свойства местности Проходимость местности Основные топографические элементы, определяющие свойства местности Дороги, мосты и переправы, почвенногрунтовой, растительный покров; наличие и характер природных естественных препятствий (рек, оврагов, болот и т.д.) МаскировочРельеф, растительный покров, особенно леса, ные свойства населенные пункты; их значение в качестве естественных масок (закрытий) от наземного и воздушного наблюдения. Защитные Рельеф, леса, туннели и другие подземные свойства сооружения, прочие (кирпичные, каменные и т.п.) строения, особенно подвальные помещения; их значение в качестве укрытий от ядерного и других видов оружия. Свойства, Отдельные местные предметы и характерные влияющие на элементы рельефы, отчетливо выделяющиеся условия среди других объектов по своему внешнему виду ориентирования или положению на местности, удобные для использования в качестве ориентиров. Свойства, Рельеф, растительный покров, особенно леса и влияющие на кустарники, почвогрунт; в населенных пунктах – условия наиболее высокие и прочные здания с наблюдения и подвальными помещениями, особенно ведения огня расположенные на перекрестках улиц и площадях. К открытой местности относится более или менее местность ровная, безлесная, лишенная значительных естественных масок и укрытий. По сравнению с другими типами местности она наименее 17 благоприятна по своим маскировочным и защитным свойствам. На такой местности затрудняются организация противоядерной защиты, противотанковой и противовоздушной обороны, скрытное передвижение войск, размещение и маскировка элементов боевых порядков. Вместе с тем открытая местность, обеспечивая хороший круговой обзор и обстрел, способствует повышению активности огня из стрелкового оружия и артиллерийского огня. При соответствующем грунте она почти повсеместно доступна для всех видов транспортных и боевых машин. К закрытой местности относятся главным образом лесные районы, хорошо укрывающие войска и боевую технику не только от наземного, но и от воздушного наблюдения, а также горные районы и районы с густой сетью населенных пунктов. На такой местности облегчаются скрытное передвижение и маневрирование войск, но зато сильно затрудняются ориентирование, целеуказание, ведение всех видов огня и взаимодействие войск. К полузакрытой относится местность, на которой закрытые пространства составляют около половины всей площади. 2.2. Рельеф и его типовые формы Рельеф относится к самым существенным показателям свойств местности и является повсеместным наиболее устойчивым топографическим элементом, почти не изменяющимся даже под воздействием ядерного взрыва. Поэтому по сравнению с другими объектами местности элементы рельефа представляют собой наиболее стойкие укрытия и ориентиры, что особенно важно учитывать в условиях применения ядерного оружия. В основном рельеф местности состоит из выпуклых (возвышенных) и вогнутых неровностей, самых различных по своей форме и размерам. Отдельные неровности иначе называют формами рельефа. Элементарные формы рельефа весьма разнообразны. Однако всех их можно свести к следующим шести типовым формам (рис. 8): 1. Гора — значительное по высоте куполообразное или коническое возвышение с более или менее ясно выраженным основанием — подошвой. Небольшая гора называется холмом (высотой), а искусственный холм — курганом. 2. Котловина — замкнутая чашеобразная впадина. В некоторых котловинах дно заболочено или занято озером. 3. Хребет — вытянутое в одном направлении возвышение. Линия соединения противоположных скатов хребта называется хребтовой линией или водоразделом. Горный хребет — цепь гор, 18 простирающихся в одном направлении. В продольном разрезе гребень горного хребта представляет собой волнообразную линию. 4. Лощина — вытянутое углубление, понижающееся в одном направлении, имеет скаты с четко выраженным верхним перегибом — бровкой. Линию по дну, в которой направлены скаты лощины, называют водосливом — она является ложем ручья. В горной местности встречаются узкие и глубокие лощины с почти отвесными, обрывистыми скатами — ущельями. Овраги — это большие, глубокие промоины с крутыми незадернованными скатами. Их длина может достигать 5 — 10 км, глубина — до 30 м, ширина — 50 м и более. С течением времени овраг, достигнув водоупорного слоя, перестает расти в глубину, скаты его зарастают травой и он превращается в балку. В предгорьях и на возвышенных каменистых равнинах иногда встречаются узкие, глубокие прорезанные реками расщелины с почти отвесными или ступенчатыми щеками — это каньоны. Их глубина может достигать нескольких десятков, а иногда и сотен метров. Дно каньона обычно бывает целиком занято руслом реки. 5. Седловина — понижение на гребне хребта между двумя смежными вершинами; в горах дороги и тропы через хребты проходят по седалищам, которые называются перевалами. 6. Фиорды — северные морские заливы, врезающиеся расщелинами в береговую черту, с почти отвесными и ступенчатыми щеками. Их глубина достигает десятков и сотен метров. Протяженность до нескольких сотен километров. 2.3. Сущность изображения рельефа на карте горизонталями Вид, взаимное расположение и связь между собой неровностей рельефа легко распознаются на карте по начертанию горизонталей и направлению ската (рис. 8). 2.4. Высота сечения. Виды горизонталей Чтобы быстро различать по горизонталям формы и взаимное расположение неровностей местности, необходимо помнить следующее: а) у возвышенностей (горы, хребты) горизонтали своими выпуклостями всегда обращены в сторону понижения ската, а у вогнутых форм рельефа (лощин, котловин) — наоборот, в сторону возвышения; б) горизонтали, изображающие седловину, подходят к ней своими выпуклостями с четырех сторон; 19 Рис. 8. Изображение горизонталями типовых форм рельефа в) линии водоразделов и водосливов проходят вдоль вытянутых частей горизонталей, изображающих эти складки рельефа, пересекая их перпендикулярно в наиболее выпуклых местах; г) во взаимном расположении неровностей рельефа имеются известные закономерности: хребты отходят обычно от горы, холма, или же являются отрогами других, более крупных хребтов; склоны возвышенностей чаще всего представляют собой чередование хребтов и лощин, что выражается на карте таким же чередованием изгибов горизонталей; д) местность всегда понижается в сторону расположенных на ней водоемов. Поэтому изучение рельефа по карте целесообразно начинать с рассмотрения того, как расположены водоемы, куда текут реки и ручьи. 20 2.5. Крутизна скатов и определение их на карте Крутизна ската определяется по карте по степени сближения между собой горизонталей на этом скате, т.е. по величине заложения ската между двумя смежными горизонталями (рис. 9). Рис. 9. Основные, половинные и вспомогательные горизонтали 2.6. Местные предметы. Виды условных знаков Местными предметами называются все расположенные на местности объекты как природного происхождения (леса, реки, болота и др.), так и созданные человеком (населенные пункты, дороги, каналы и т.д.). При изучении местности по карте мы рассматриваем ее одновременно как бы в двух планах: во-первых, представляем себе вид и особенности самой земной поверхности по ее изображению горизонталями, и во-вторых, выясняем наличие и характер расположенных на ней объектов местности. Эти объекты изображаются на карте топографическими условными знаками. Условные знаки топографических карт — графические, буквенные и цифровые обозначения, с помощью которых на карте показывают местоположение объектов местности и передают их качественные и количественные характеристики. Условные знаки подразделяются на масштабные (контурные), внемасштабные и пояснительные. Масштабные (контурные) знаки применяются для изображения объектов, площадь которых может быть выражена в масштабе карты. Масштабный знак состоит из контура (внешнего очертания объекта, 21 изображаемого сплошной линией или точечным пунктиром), внутри которого значками или цветом обозначается характер объекта. Положение линейных объектов (дорог, линий электропередачи, границ и т. п.) изображается на карте точно, но ширина некоторых объектов значительно увеличивается. Например, условный знак шоссе на карте масштаба 1:100000 увеличивает его ширину в 5 — 7 раз. Внемасштабные знаки используются при изображении объектов, плановое очертание которых не может быть выражено в масштабе карты. Местоположение таких объектов определяется главной точкой условного знака (рис. 10). Рис. 10. Положение главных точек внемасштабных условных знаков а — геометрический центр фигуры; б — середина основания знака; в - вершина прямого угла у основания знака; г – геометрический центр нижней фигуры 22 Главными точками могут быть: геометрический центр фигуры, середина основания знака, вершина прямого угла у основания знака или геометрический центр нижней фигуры. Пояснительные знаки применяются для дополнительной характеристики объектов местности и представляют собой графические значки, буквенные обозначения и сокращенные пояснительные подписи. Подписи названий объектов местности дают разными шрифтами, по размеру и начертанию которых определяется характер объекта (тип населенного пункта, транспортное значение реки и т.п.). Леса, сады, кустарниковые плантации и заросли показывают зеленым цветом; объекты гидрографии, а также болота, солончаки, ледники — синим; элементы рельефа и некоторые разновидности грунта (пески, каменистые поверхности, галечники) —- коричневым; автострады и шоссейные дороги, кварталы населенных пунктов на картах масштабов 1:25000 и 1:50000 с преобладанием огнестойких строений, а на картах масштабов 1:100000 и 1:200000 с населением 50 тысяч жителей и более — оранжевым: улучшенные грунтовые дороги и кварталы населенных пунктов с преобладанием не огнестойких строений — желтым (при сокращенной красочности — светлооранжевым цветом). Остальные элементы содержания карт печатают черной краской. 2.7. Изучение по карте элементов растительного и почвенногрунтового покрова, гидрографии и дорожной сети, населенных пунктов, границ и ограждений Для изучения элементов растительного и почвенно-грунтового покрова наиболее пригодны карты масштабов 1:25000 — 1:1000000. По ним можно установить следующие основные данные о растительности и грунте, необходимых для оценки проходимости, защитных и маскировочных свойств местности, а также для выявления местных ресурсов строительных материалов: — размещение различных типов растительности и грунта, размеры и устройство занимаемых ими территорий; — достаточно подробную количественную и качественную характеристику растительности, особенно древесной и общую характеристику грунтовых условий; — подробное очертание контуров растительного покрова, наличие и точное положение мелких объектов растительности и грунта, имеющих значение ориентиров. 23 На топографических картах различаются следующие типы растительности: древесная, кустарниковая, травянистая, полукустарниковая, моховая и лишайниковая, искусственные насаждения различных культур. Из разновидностей грунтового покрытия на картах показывают главным образом те, которые отличаются характером своей поверхности. Различные виды растительного покрова и грунта изображаются на картах установленными для них условными знаками, фоновой окраской их площадей Или же сочетанием того и другого. Топографические карты подробно показывают и характеризуют все важнейшие объекты гидрографии и дорожной сети со всеми относящимися к ним гидротехническими и дорожными сооружениями. На топографических картах показываются (изображаются) следующие основные объекты гидрографии: побережье и прибрежная полоса морей; озера, пруды и другие естественные и искусственные водоемы; реки и каналы; колодцы и водные источники. Ширина и глубина рек и каналов подписывается синим цветом в виде дроби: в числителе — ширина в метрах, в знаменателе — глубина. Основными требованиями, предъявляемыми к изображению дорожной сети на топографических картах, являются: точное отображение ее начертания, четкий показ класса каждой дороги и ее состояния, подробный показ дорожных сооружений, характеризующих техническую оснащенность дороги и являющихся ориентирами. На ж, д. тун. 5,5; 6 ------150 — туннель на железной дороге высотой 5,5 метров, шириной 6 метров и длиной 150 метров Особое внимание уделяется четкому изображению участков дорог и мостов, переправ, в теснинах, на болотах и в других местах, где объезд затруднен или .невозможен. Данные, особенно в классе дорог, ширине, устройстве проезжей части и техническом оборудовании, дают возможность изучать и оценивать по карте эксплуатационные возможности дорог: их пропускную способность, грузоподъемность, возможные сезонные Изменения условий передвижения — и в соответствии с этим производить предварительные расчеты при планировании и организации передвижения и перевозок по ним. Подробное изучение населенных пунктов производятся главным образом по картам масштаба 1:25000 или 1:50000 и специальным планам более крупного масштаба. На этих картах и планах наиболее 24 полно и подробно показываются: внешние очертания, планировка, характер и плотность населенных пунктов; точное расположение улиц, проездов, перекрестков, площадей и парков, садов и других незастроенных участков с выделением главных улиц, а так же выдающихся зданий, важнейших объектов и ориентиров. Вместе с тем дается характеристика населенных пунктов по их типу, численности населения и политико-административному значению. На картах в известной степени характеризуется также экономическое, транспортное, культурное значение населенных пунктов путем показа в них производственных предприятий, вокзалов, учреждений связи, школ, больниц и т.п. Особое внимание обращается на правильное отображение подходов к населенным пунктам, естественным рубежам внутри пунктов и на их окраинах. При чтении условных знаков государственной и административных границ необходимо учитывать следующие основные правила: Если на местности граница не совпала с каким-либо контуром (местным предметом), то на карте она вычерчивается на всем своем протяжении. Если она тянется вдоль рек, каналов, дорог, просек и т. п., то намечаются лишь отдельные ее звенья в местах редких поворотов этих контуров; в промежутках же между поворотами граница показывается с перерывами, с той же стороны контура, что и на местности. В том случае, когда линия границы совпадает с линейным контуром, ее условный знак бывает нанесен поочередно по обеим сторонам этого контура. На участке, где совпадают две границы и более, показывается лишь граница высшей политико-административной единицы. На картах показываются также различные ограждения — каменные, кирпичные, глинобитные стены и заборы, металлические ограды и т. п. Они могут служить хорошими ориентирами или укрытиями от огня противника, оказывать значительное влияние на условия маскировки, проходимость местности и ее танкодоступность. 25 ГЛАВА 3 ЧТЕНИЕ ТОПОГРАФИЧЕСКИХ КАРТ И ОПРЕДЕЛЕНИЕ РАССТОЯНИЙ ПО КАРТЕ 3.1. Определение расстояний по карте. Точность измерения расстояний по карте При пользовании численным масштабом расстояния на карте измеряют в сантиметрах обычно при помощи линейки с сантиметровыми делениями. Полученное при этом число сантиметров умножают на величину масштаба (рис. 11). Рис. 11. Например, на карте масштаба 1:50000 измерено 3,8 см; на местности это будет соответствовать (L) = 3,8 х 0,5 = 1,9 км. Если расстояние измерено на местности и требуется отложить его на карте, то следует (L) разделить на величину масштаба карты. Например, если L = 1350 м, то на карте масштаба 1:25000 надо отложить отрезок L = 1350 : 250 = 5,4 см. Более просто измерять расстояния по карте с помощью линейного масштаба (рис. 12). Измерения по линейному масштабу производятся обычно с помощью циркуля, при его отсутствии масштабной линейкой или полоской бумаги. 26 Рис. 12. Измерение расстояний по линейному масштабу с помощью циркуля Рис. 13. Измерение циркулем длинных линий Измерения длинных линий, не умещающихся на линейном масштабе карты, производится по частям. Для этого берут по масштабу раствор циркуля, соответствующий какому-нибудь целому числу километров или метров, ведя счет перестановок ножек (рис. 13). АF — измеряемая линия; А, С — места постановки ножек циркуля. Стрелками показано направление перемещения ножек. Для измерения извилистой линии шаг циркуля берется следующим образом (рис. 14). Получив на растворе циркуля отрезок (АF), остается перенести его на линейный масштаб и определить расстояние, как указано выше. Для определения расстояний по карте очень удобен, особенно при длинных кривых и извилистых линиях, специальный прибор, называемый курвиметром (рис. 15). Принцип работы курвиметра состоит в следующем: Внизу прибора имеется колесико, соединенное системой передач со стрелкой. При движении колесика вдоль измеряемой по карте линии стрелка передвигается по циферблату и указывает пройденное колесиком расстояние, деление на шкале циферблата бывают различные (на одних курвиметрах они означают путь, проходимый колесиком, в см, на других же — непосредственно расстояния на местности в зависимости от масштаба карты). 27 Рис. 14. Измерение циркулем ломаной линии Рис. 15. Курвиметр Для измерения расстояния следует предварительно вращением колесика установить стрелку на начальное (нулевое) деление, а затем прокатить его вдоль всей измеряемой линии, наблюдая, чтобы показания стрелки при этом возрастали. Если курвиметр дает показания в см, то соответствующие им расстояния на местности получают, умножая отсчеты по прибору на величину масштаба карты. Перед употреблением курвиметр следует проверить, измерив им какуюнибудь линию, длина которой известна. Точность измерения и отклонения отрезков на карте ограничена известным пределом, который принимается равным 0,1 мм и назначается предельной графической точностью. Расстояние на местности, соответствующее 0,1 мм на карте, называется предельной точностью масштаба карты; это та максимальная точность, которая теоретически возможна при измерении и отклонении расстояний на данной карте или плане. Однако ошибки измерения расстояний по карте зависят не только от точности измерений и масштаба карты, но и от ряда других причин: от погрешностей самой карты, деформации и помятости бумаги и т. п. 28 Таблица № 2 Масштаб карт 1:25000 1:50000 1:100000 1:200000 1:500000 1:1000000 Точность измерения расстояний (м) 13-25 25-50 50-100 100-200 250-500 500-1000 Практически установлено, что фактическая точность измерения прямых линий по карте колеблется в пределах 0,5 — 1,0 мм, что в масштабе карты соответствует на местности следующим величинам (таблица № 2). Необходимо также учитывать, что определенные по карте расстояния всегда получаются несколько меньше действительных. Таблица № 3 Угол Длина в (м) наклона горизонтального положения линии, равной 100 м 0 10 15 20 25 30 35 40 100 98 97 94 91 87 82 77 Поправки в % к длине измеряемой линии при переходе от При переходе от длины линии на горизонтального местности к ее положения на карте горизонтальному к длине положению на соответствующей карте линии на местности 0 +0 -2 +2 -3 +4 -6 +6 -9 +10 -13 +16 -18 +22 -23 +30 Одной из причин этого является то, что по карте измеряются горизонтальные проложения, в то время как соответствующие им линии на местности обычно наклонны, т.е. длиннее своих горизонтальных проложений (таблица № 3). Как видно из таблицы, на равнинной местности измеренные по карте расстояния мало отличаются от действительных. На картах же горной местности точность измерения расстояний значительно 29 снижается, и иногда при более точных расчетах в измеренные по карте расстояния приходится вводить поправки на наклон линий. Например, по карте измерено расстояние 3000 м при наклоне линии 20°, действительное расстояние на местности будет равно L = 3000 + 30 х 6 = 3180 м. 3.2. Определение на карте абсолютных высот и взаимного превышения точек местности Высоты точек на местности по карте определяются по горизонталям, используя имеющиеся на карте высотные отметки. Если определяемая точка расположена на горизонтали, то ее абсолютная высота, очевидно, равна высоте этой горизонтали. Если же точка находится между горизонталями, то надо определить высоту ближайшей к ней горизонтали и прибавить к этой величине превышение данной точки над горизонталью. Взаимное превышение точек определяется как разность абсолютных высот. Если же точки расположены на одном и том же скате, то задача решается просто путем подсчета числа промежутков между горизонталями этих точек. Определение по карте взаимной видимости двух точек по форме ската. При расположении двух точек, например, наблюдательного пункта и цели, на одном скате и отсутствии возвышающихся местных предметов между ними видимость цели зависит от формы ската: на ровном и вогнутом скатах видимость есть, на выпуклом — видимости нет. Сопоставлением высот точек. На карте вдоль направления, по которому предполагается вести наблюдение, определяют укрытия (возвышенности или местные предметы, которые могут закрывать видимость). По горизонталям определяют абсолютные высоты наблюдательного пункта (НП), цели (Ц) и возможного укрытия (У). Если высота укрытия меньше высоты НП и высоты Ц, то цель видна, если больше, то видимости нет. Например, с НП (рис. 16), имеющего высоту 211 м, цель Ц1 не видна, так как между ними имеется укрытие, высота которого (216 м) больше высоты НП и высоты цели Ц (202 м). С того же НП цель Ц2 видна, потому что высоты НП (211 м) и цели Ц2 (212 м) больше высоты укрытия (207 м). Построением треугольника. Соединяют на карте точки НП и Ц прямой линией и отмечают на ней точку У (укрытие), которая может помешать наблюдению. Определяют абсолютные высоты всех трех точек и превышение их над самой низкой точкой (наблюдательным 30 пунктом или целью). Полученные превышения в произвольном, но едином масштабе откладывают от соответствующих точек на перпендикулярах к линии НП-цель. К точкам, соответствующим высоте расположения НП и высоте цели, прикладывают линейку и проводят линию (луч зрения). Если эта прямая пройдет выше точки, соответствующей положению укрытия по высоте, то цель видна, если линия пройдет ниже, то цель не видна. Рис. 16. Определение взаимной видимости точек по карте 3.3. Изображение рельефа горизонталями Изображение рельефа горизонталями дает достаточно наглядное и полное представление о форме, размерах и взаимном расположении неровностей, позволяя сравнительно просто определять по карте их количественные характеристики. Однако изображение горизонталями различных типов рельефа имеет свои особенности, которые необходимо учитывать при его детальном изучении по карте. Обрывистые скаты крутизной более 65° изображаются для наглядности особыми условными знаками. Многие подробности рельефа, имеющие важное значение для войск, невозможно отобразить на картах, так же, как обрывы и скалы, только горизонталями. Это касается главным образом объектов, отличающихся своеобразием своих форм и размещения (например, осыпей, пещер, подземных выработок и пр.), или же незначительных по своим размерам (курганов, ям, промоин, воронок и т.п.), такие объекты, не выражающиеся горизонталями, показываются на картах специальными условными знаками. 31 Рис. 17. Сущность изображения рельефа горизонталями Естественные образования рельефа (обрывы, скаты, осыпи и т. п.) изображаются на картах условными знаками коричневого цвета, как и горизонтали, а искусственные (насыпи, выемки, курганы и др.) — знаками черного цвета. Обрывы и обрывистые берега оврагов, рек и озер высотой более 1 м на картах 1:25000 и 1:50000 изображаются сплошной линией с зубчиками. Определение видимости точек построением треугольника проделывается полностью на карте в следующем порядке. Определив, какая из трех точек самая низкая, ставят около нее ноль, а у остальных точек подписываются их превышения по отношению к этой нулевой точке. 3.4. Защитные свойства местности, условий проходимости и маскировки Защитными свойствами местности называют способность местных предметов и рельефа противостоять разрушающим и поражающим действиям ядерного и других видов оружия или ослаблять его. При правильном использовании защитных свойств местности можно надежно защитить личный состав и технику от поражения. Рельеф может как усилить, так и ослабить действие ударной волны: на встречных к фронту волны скатах ее воздействие усиливается, 32 а на обратных ослабляется; длинные и глубокие овраги, расположенные по направлению распространения ударной волны, усиливают ее воздействие, а расположенные под углом к ее направлению — ослабляет ее. В лесу давление ударной волны может несколько снижаться уже на расстоянии 50 — 200 м от опушки в зависимости от густоты леса. Однако возрастает опасность поражения падающими деревьями. При этом повреждение леса тем больше, чем старше деревья и больше развиты их кроны. Просеки и дороги, расположенные по направлению распространения ударной волны, усиливают ее воздействие. От поражающего действия светового излучения надежно защищают даже простейшие укрытия, элементы рельефа и местные предметы, создающие зоны тени и предохраняющие личный состав и технику от прямого воздействия светового импульса. В лесу, кустарнике, тростниковых зарослях, на пашнях в период созревания растений, а также в населенных пунктах опасность светового излучения состоит также в возникновении очагов пожаров. На распространение проникающей радиации рельеф и местные предметы оказывают меньшее влияние, чем на ударную волну и световое излучение. Например, лес может снизить дозу проникающей радиации только на 10-20%, а обратные скаты высот на 10 — 30%. От проникающей радиации защищают различного рода укрытия - блиндажи, убежища, подземные выработки. На радиоактивное заражении местности значительное влияние оказывает характер грунта и растительный покров. Подвергаясь радиоактивному облучению, почво-грунты и в различной степени сами становятся радиоактивными. В большей степени наведенную радиацию приобретают солончаки, глинистые и суглинистые почво-грунты, в несколько меньшей степени — черноземные, песчаные и болотистые. Степень радиоактивного заражения местности, обусловленная выпадением на нее осадков продуктов ядерного взрыва, во многом зависит от структуры грунта: чем рыхлее и суше грунт, тем сильнее и продолжительнее заражение участка. Размер и конфигурация зоны радиоактивного заражения местности при ядерных взрывах в значительной мере зависят от метеорологических условий, определяющих скорость и направление движения радиоактивного облака, а также от рельефа местности. 33 ГЛАВА 4 ОПРЕДЕЛЕНИЕ ПО КАРТЕ КООРДИНАТ ТОЧЕК МЕСТНОСТИ 4.1. Понятие о координатах. Географические и плоские прямоугольные координаты Координатами называются угловые или линейные величины, определяющие положение точек на какой-либо поверхности или пространстве. Существует много различных систем координат. Для определения положения точек на земной поверхности применяются главным образом географические, плоские прямоугольные и полярные координаты. Географическими координатами называются угловые величины — широта и долгота, определяющие положение точек на земном шаре. Географической широтой называется угол между отвесной линией в данной точке земной поверхности и плоскости экватора. Широту принято обозначать греческой буквой φ (фи). Очевидно, что для любой точки М на поверхности шара угол МС будет широтой этой точки. Широты отсчитываются по дуге меридиана в обе стороны от экватора, начиная с 0° до 90° град. В северном полушарии широты считаются северными, в южном — южными. Все точки, лежащие на одной географической параллели, имеют одинаковую широту, поэтому одна широта не определяет положения точки на земной поверхности. Необходимо знать вторую координату-долготу (рис. 18). Рис. 18. Географические координаты Рис. 19. Прямоугольные координаты 34 Географической долготой называется угол между плоскостью меридиана, условно принятого за начальный. Географическую долготу обычно обозначают греческой буквой λ (ламда). Угол ОСН будет долготой точки М. У нас за начальный принят Гринвичский меридиан. Долготы отсчитываются по дуге экватора или параллели в обе стороны от начального меридиана начиная с 0°до 180°. Долготы к востоку от начального меридиана до 180° называются восточными, а к западу — западными. Все точки, лежащие на одном меридиане, имеют одинаковую долготу. Разность долгот двух пунктов показывает не только их взаимное расположение, но и разницу во времени в этих пунктах в один и тот же момент: каждые 15° по долготе соответствуют одному часу времени. На картах в углах рамки подписаны долготы меридианов и широты параллелей, образующих стороны этой рамки. Между внутренней и внешней рамками нанесена шкала, разбитая на минуты широты (по боковым сторонам рамки) и долготы (по верхней и нижней сторонам рамки). Таким образом, чтобы определить широту какой-либо точки А на карте, надо через эту точку провести параллель, т. е. прямую, соединяющую одноименные деления на шкалах минут западной и восточной сторон рамки, а затем по одной из этих шкал отсчитать широту параллели. Обычно через весь лист карты параллель не проводится, а отмечается наколом циркуля или коротким штрихом точки ее пересечения со шкалой минут. Для отсчета широты надо сосчитать по шкале, сколько минут заключается между ложной стороной рамки карты и параллелью определяемой точки, и полученное число минут прибавить к широте южной стороны рамки. Аналогично, пользуясь шкалами минут западной и восточной сторон рамки, определяют и долготу точки. Для точного определения географических координат по карте необходимо иметь линейку длиной не менее 40 см. На картах последних лет издания минуты на шкалах широт и долгот дополнительно разбиты на 10-секундные деления, что позволяет определить географические координаты с точностью порядка 3-4. Плоскими прямоугольными координатами называются линейные величины — абсцисса (X) и ордината (Y) — определяющие положение точек на плоскости. X и Y — оси координат; х — ось абсцисс; у — ось ординат, 35 4.2. Прямоугольная координатная сетка на топографических картах Определение координат значительно упростится, если разбить на плоскости (на карте) прямыми линиями, параллельными осям координат, сетку квадратов с размерами сторон, допустим в 2, 4 или 5 см. Такая сетка называется прямоугольной координатной сеткой. На топографических картах прямоугольная координатная сетка наносится не произвольно, а в определенной связи с геометрической сеткой меридианов и параллелей. Это дает возможность удобно и просто наносить на карту, а также определять и указывать по ней в плоских прямоугольных координатах геометрическое положение любого пункта местности. Рис. 20. Система плоских прямоугольных координат в северной половине зоны Рассмотрим основы построения прямоугольной координатной сетки на наших картах. Как известно, земной шар для изображения на топографических картах разбивается на шестиградусные меридианные зоны, для каждой из которых в данном масштабе изготовляется своя отдельная карта, состоящая из многих листов. В любой из этих зон осевой меридиан и экватор обозначаются взаимно-перпендикулярными линиями. Приняв осевой меридиан на ось абсцисс (X), экватор за ось (Y) ординат, а их пересечение за начало 36 координат, получим систему плоских прямоугольных координат для данной зоны. Таким образом каждая зона будет иметь свои собственные оси и начало координат, иными словами свою отдельную систему координат (рис. 20). Вместе с тем оси и начало координат в каждой зоне будут иметь вполне определенное географическое положение, а следовательно и связь, как с системой географических координат, так и с системами прямоугольных координат всех остальных зон. Это единство и взаимная связь отдельных координатных зон достигается тем, что ось X в каждой зоне совмещается с осевым меридианом зоны, а ось Y — с Рис. 21. Ордината Y осевого меридиана зоны равна 500 км экватором Если теперь на каждую зону отдельно нанести координатную сетку со сторонами квадратов в 1 или 2 км в масштабе карты и оцифровать ее соответствующим образом, то такая сетка будет по существу, графическим выражением плоской прямоугольной системы координат, все линии которой будут связаны определенным образом с географической сеткой меридианов и параллелей. Благодаря наличию на карте координатной сетки прямоугольные координаты любой точки просто и удобно могут быть измерены от 37 ближайших к ним координатных линий X и Y, нумерация которых на карте укажет их удаление в километрах от осей координат. Так как ординаты (Y) будут иметь разные знаки к востоку от осевого меридиана знак (+), а к западу (-) с тем, чтобы избежать этого значения, ординаты нулевого меридиана условно принимают равным не нулю, а 500 км. В результате этого все ординаты (У) в пределах всей зоны будут иметь лишь положительные значения, возрастающие с запада на восток (рис. 21). Если изображение зоны с нанесенной на ней сеткой квадратов разделить на отдельные листы карты, то каждый лист будет покрыт координатной сеткой, составляющей частью разграфовки, общей для зоны. Размеры квадратов сетки, т.е. расстояния между соседними километровыми линиями, на наших картах приняты следующие: на карте 1:25000 4 см, т.е. 1 км в масштабе карты; на карте 1:50000 2 см, т.е. 1 км в масштабе карты; на карте 1:100000 2 см, т.е. 2 км в масштабе карты; на карте 1:200000 2 см, т.е. 4 км в масштабе карты. 4.3. Цифровое обозначение километровых линий и координатных зон на картах Каждая координатная зона имеет свой порядковый номер. Счет зон от 1-й до 60-й ведется от Гринвичского меридиана с запада на восток. Западной границей первой зоны является начальный меридиан, долгота которого 0º . Территория РФ, растянутая по долготе на 170° , охватывает 29 зон, начиная с четвертой, из них на долю Европейской части РФ приходится шесть зон с четвертой по девятую включительно. Чтобы определить, к какой зоне относится точка с указанными координатами, и тем самым найти ее положение на земном шаре, к значению координаты слева приписывается цифра, обозначающая номер зоны. Если к примеру 4 зона = 4600; 7 зона = 7300. Все километровые линии подписаны на карте в соответствии с рассмотренным нами порядком счета координат. Цифры у выходов километровых линий за рамку обозначают координаты их в километрах. Координаты линий ближних к углам рамки подписываются полностью, остальные сокращенно, последними двумя цифрами. В полевых условиях часто приходится пользоваться картой в сложенном виде. Для того, чтобы можно было узнавать координаты 38 километровых линий не развертывая всей карты, их подписывают в нескольких местах внутри каждого ее листа у пересечения горизонтальных линий с вертикальными (рис. 22). Рис. 22. Обозначение дополнительной сетки за рамкой карты 4.4. Использование координатной сетки при работе на карте. Определение по карте географических плоских прямоугольных координат Координатная сетка весьма широко используется при работе на карте. Основное ее назначение — облегчить и упростить определение прямоугольных координат точек местности при целеуказании по карте. Вместе с тем она облегчает ориентирование на карте и указание на ней местоположения различных объектов при докладах, постановке задач, передачи распоряжений и составлении донесений. Она помогает также быстро оценивать по карте на глаз расстояния и определять азимуты направлений. Чтобы указать приближенно местоположение какого-нибудь пункта на карте, достаточно назвать квадрат сетки, в котором он расположен. Для этого надо прочитать за рамкой карты оцифровку вертикальной и горизонтальной километровых линий, образующих нижний левый (югозападный) угол квадрата. При этом необходимо 39 обязательно соблюдать следующее правило: сначала прочитывать и называть оцифровку (номер) горизонтальной километровой линии, а затем вертикальной: (рис. 22) квадрат 3844. Если необходимо указать более точно положение какой-либо точки (цели) внутри квадрата, определяют ее координаты отдельно абсциссу X и ординату Y. Для этого записывают нижнюю километровую линию (например 40) квадрата, в котором находится определяемая точка М. Затем измеряют по масштабу в метрах расстояние (по перпендикуляру) до точки М (450 м) от этой километровой линии и полученную величину приписывают к координате линии: X = 40450м. Для получения ординаты (Y) записывают левую сторону того же квадрата (77) и затем приписывают к нему расстояние в метрах (250), измеренное в метрах по перпендикуляру до определяемой точки: X = 77250 м. Так как цифровое обозначение километровых линий координат точки М было записано не полностью, а лишь последними двумя цифрами (40 и 77), то такие координаты называют сокращенными координатами точки М. В таком виде координаты обычно и записываются при определении их по карте. Если же оцифровку километровых линий записывать полностью, то получим полные координаты, как они обычно записываются в специальных списках (каталогах) координат геодезических пунктов: X - 6240450 м, Y= 5577250 м. Измерение координат точек по карте и нанесение точек на карту по координатам производятся обычным способом, применяемым при измерении и откладывании прямых отрезков по масштабу карты, т. е. с помощью циркуля, или же по линейке с миллиметровыми делениями (рис. 23). Нанесение на карту точки по координатам разберем на примере. Допустим, требуется с помощью координатометра нанести на карту цель М, координаты которой: X = 86230 м, У = 90850 м. Первые две цифры координат указывают, что цель находится в квадрате, у которого нижняя сторона имеет значение 86, а левая 90. Накладываем на этот квадрат координатомер так, чтобы одна из его шкал совпала с нижней стороной квадрата и нуль шкалы был справа. Передвигаем координатомер вдоль горизонтальной стороны квадрата до тех пор, пока против левой его стороны не придется деление шкалы с отсчетом 230 м. После этого на вертикальной шкале отсчета координатомера накалываем точку М против отметки 850 м. 40 Рис. 23. Нанесение на карту целей по прямоугольным координатам Точность определения по карте прямоугольных координат точек ограничивается не только ее масштабом, но и величиной погрешностей, допускаемых при съемке или составлении карты в нанесении на нее различных точек и объектов местности. Наиболее точно наносятся на местности и видимые издали предметы, имеющие значение ориентиров (колокольни, трубы, башни). Ошибка в их изображении не превышает 0,2 мм (т. е. для карты масштаба 1:50000 ошибка — 10-15 м и 1:100000 — 2030 м). Остальные ориентиры наносятся на карту, а следовательно и определяются по ней с ошибкой до 0,5 мм. ГЛАВ А 5 ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ БЕЗ КАРТЫ И ДВИЖЕНИЕ ПО АЗИМУТАМ 5.1. Cущность ориентирования. Компас и приемы работы с ним Ориентироваться на местности в боевых условиях — это значит определить свое местоположение и нужное направление движения или действий относительно сторон горизонта, окружающих местные 41 предметы и элементы рельефа, а также относительно расположения своих войск и войск противника. Сущность ориентирования составляет три основных элемента: а) опознавание местности, на которой находишься, по известным ее признакам и ориентирам; б) определение местоположения (своего, наблюдаемых целей и других интересующих нас объектов); в) отыскание и определение направлений на местности. Важнейшей задачей ориентирования является нахождение и выдерживание нужного направления движения в любых условиях -на поле боя, в разведке, при маневрировании и совершении маршей начальным или как его иначе называют ориентирным направлением может служить любое направление, проходящее через точку нашего стояния и какой-нибудь хорошо видимый с нее, удаленный объект местности — ориентир. При ориентировании по сторонам горизонта за ориентирное направление принимается северное направление истинного меридиана. Оно определяется по компасу, а при отсутствии прибора приближенно, на глаз — по небесным светилам и различным признакам. Направления относительно магнитного меридиана определяются магнитными азимутами. Магнитным азимутом называется горизонтальный угол, измеряемый по ходу часовой стрелки от 0º до 360° от северного направления магнитного меридиана до определяемого направления. Ориентирование на местности — это не эпизодическое мероприятие, а непрерывный процесс, который должен осуществляться самим командиром подразделения и личным составом под его руководством в течение всего периода подготовки к выполнению полученной боевой задачи и при ее выполнении. Основными способами ориентирования на местности является: ориентирование по карте, по компасу и по ориентирам. На практике все эти способы тесно переплетаются между собой и дополняют друг друга. Компас имеет следующие основные особенности. В его коробке помещено кольцо с делениями (лимб), подписанный в градусной мере и в тысячных. Число градусов (тысячных), соответствующее одному делению, называемое ценой деления лимба, равно 3Є или 50 тысячным. Счет градусных делений возрастает по ходу часовой стрелки, а в тысячных — в обратном направлении. Компас имеет стеклянную вращающуюся крышку с прорезью и мушкой. Она является визирным приспособлением, позволяющим визировать в любом направлении. На внутренней стенке крышки, по лимбу. 42 Чтобы установить готовность компаса к работе, надо проверить чувствительность его стрелки. Для этого компас с отпущенным тормозом ставится в горизонтальном положении на пень, на землю, на стол и т. д. После того как стрелка успокоится, ее несколько раз выводят из равновесия, поднося к ней какой-нибудь стальной или железный предмет. Если после каждого смещения стрелка быстро устанавливается своими концами на одних и тех же отсчетах по лимбу, то это означает, что оно достаточно чувствительна. Для определения магнитного азимута направления на какойнибудь предмет, например для определения азимута цели надо стать лицом к наблюдаемому предмету. Имея компас, ориентировать его и вращением крышки установить визирное приспособление прорезью на себя, а мушкой — на наблюдаемый объект. Так определяется прямой азимут, т. е. азимут направления от своей точки стояния на какую-либо другую точку местности. Часто, например, для отыскания обратного пути по тому же маршруту, который был пройден, приходится пользоваться обратным азимутом. Обратный азимут отличается от прямого на 180° . 5.2. Определение сторон горизонта по компасу, небесным светилам и местным признакам. Движение по азимутам Определение на местности направления по заданному азимуту выполняется следующим образом: а) указатель мушки компаса устанавливается на отсчет по лимбу, соответствующий заданному азимуту; б) держа компас горизонтально прорезью визирного приспособления к себе, повернуться так, чтобы северный конец магнитной стрелки установился против нулевого деления на лимбе. При этом положении стрелки направление линии прорезь — мушка и будет искомым. Чтобы точнее выдержать заданное направление движения по известному (заданному) азимуту, надо определить в исходной точке пути это направление по компасу, заметить на нем впереди какой-нибудь ориентир (дерево, столб и т. д.) и двигаться к нему, ведя счет шагов или определяя расстояние какимлибо иным способом. Дойдя до промежуточного ориентира, вновь определить (по тому же азимуту) направление, наметить на нем следующий промежуточный ориентир и продолжить движение к нему, так поступают до тех пор, пока не будет пройдено все расстояние до конечного пункта. При отсутствии компаса нужное направление движения можно находить и выдерживать по сторонам горизонта: 43 а) по положению солнца, согласно таблицы 4; б) по Солнцу и часам. Держа перед собой часы, поворачивать их в горизонтальной плоскости так, чтобы часовая стрелка была направлена в то место горизонта, над которым находится Солнце, тогда прямая, делящая пополам угол между часовой стрелкой и цифрой 1 на циферблате, указывает своим концом направление на юг. в) по полярной звезде, которая всегда находится в направлении на север. Если встать лицом к Полярной звезде, то прямо перед нами будет находится север. Таблица № 4 положение февраль, март, апрель, Солнца август, сентябрь, октябрь на востоке в 7 часов на юге в 13 часов на западе в 19 часов май, июнь, июль В 8 часов в 13 часов в 18 часов ноябрь, декабрь, январь Не видно в 13 часов не видно По местным признакам: — муравейники почти всегда находятся с южной стороны дерева, пня или куста. Южная сторона муравейника отложе северной; — кора отдельно стоящих деревьев с северной стороны часто бывает грубее, иногда покрыта мхом. Если мох растет по всему стволу, то на северной стороне его больше, особенно у корня. Мох покрывает большие камни и скалы с северной стороны. 5.3. Понятие о азимутах и дирекционных углах Если вместо двух взаимно перпендикулярных осей X и Y, применяемых в системе прямоугольных координат, взять одну ось X и начальную точку О на ней, то получим систему полярных координат, которая широко применяется в войсковой практике при целеуказании и ориентировании на местности. В этой системе (рис. 24) ось ON, соответствующая оси X называется полярной осью, а исходная точка О на ней — полюсом. Относительно них положение любой точки М на местности или на карте определяется следующими двумя координатами (рис. 24). а) углом ОМ = α, который называется углом положения и измеряется от направления полярной оси до направления на определенную точку М; 44 б) расстоянием ОМ = Д от полюса до определенной точки М. Различают следующие три основных вида углов положения: — дирекционный угол (α); — истинный азимут (А); — магнитный азимут (Ам) (рис. 25). Рис. 24. Полярные координаты Рис. 25. Разновидность углов положения Дирекционный угол - угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением вертикальной линии сетки и направлением на определенную точку. Истинным азимутом А называется угол, измеряемый по ходу часовой стрелки от от 0° до 360° между северным направлением истинного меридиана и направлением на определенную точку. В этом случае полярной осью является направление истинного меридиана. При ориентировании по сторонам горизонта за направление меридиана обычно принимают направление магнитной стрелки компаса. Оно не совпадает с направлением истинного меридиана, а лишь приближенно указывает направление север — юг. Направление магнитной стрелки называется в отличие от истинного (географического) меридиана магнитным меридианом. Угол между одноименными направлениями истинного и магнитного меридианов называется магнитным отклонением и обозначается греческой буквой δ (дельта). Отклонение считается восточным (со знаком "+"), если северный конец стрелки уклоняется к востоку от истинного меридиана, и западным (со знаком "-") при уклонении к западу. 45 Угол, который образует между собой вертикальные линии координатной сетки и магнитные меридианы, представляющий сумму сближения меридианов и магнитного склонения, называется отклонением магнитной стрелки или поправкой направления (рис. 26). Рис. 26. Склонение магнитной стрелки Рис. 27. Сближение меридианов Угол между северным направлением истинного меридиана данной точки и вертикальной линии координатной сетки называется сближением меридианов и обозначается δ (гамма) (рис. 27). Чтобы перейти от дирекционного угла к магнитному азимуту, надо ввести в этот угол поправку направления, т. е. поправку за отклонение магнитной стрелки. При этом, если отклонение магнитной стрелки указано на карте восточнее (со знаком "+"), то поправка вычитается из дирекционного угла, а если западное (со знаком "-"), то прибавляется. ГЛАВА 6 ПРАВИЛА ВЕДЕНИЯ РАБОЧЕЙ КАРТЫ И СОСТАВЛЕНИЕ БОЕВЫХ ГРАФИЧЕСКИХ ДОКУМЕНТОВ 6.1. Рабочая карта и основные правила ее ведения Рабочей картой называется топографическая карта, на которой графически отображаются тактическая обстановка и ее изменения в ходе боевых действий. Рабочие карты относятся к важнейшим боевым 46 графическим документам, которые ведутся командирами и офицерами штабов в пределах выполняемых ими задач. Каждый офицер наносит на свою рабочую карту только те данные обстановки, которые ему необходимы по занимаемой должности. Основные правила нанесения обстановки на рабочую карту. Рабочей картой командира подразделения является топографическая карта (обычно масштаба 1:100000 или 1:50000), полученная им для выполнения боевой задачи. При выполнении рабочих карт необходимые данные наносятся на них карандашами определенных цветов: а) красным цветом показывают положение, задачи и действия танковых, мотострелковых, воздушно-десантных подразделений, их пункты управления, разграничительные линии тыловые, учреждения; б) черным цветом наносят положение, задачи и действия ракетных, артиллерийских, зенитных, инженерных, химических, радиотехнических подразделений, подразделений связи, тыловые учреждения этих войск, а также надписи, относящиеся к своим войскам; в) синим цветом изображаются войска противника, в том числе его позиции, инженерные сооружения, заграждения, огни, а также все подписи и цифровые обозначения, относящиеся к нему. Для ускорения и упрощения работы в боевых условиях все данные, касающиеся своих войск, могут наносится на карту красным цветом. Для обозначения своих войск и противника используются одни и те же тактические условные знаки, размеры которых согласовываются с масштабом карты и величиной обозначаемых объектов. Условные знаки походных колон следует наносить рядом с условными знаками дорог. Фактические действия и расположение своих войск и противника наносятся сплошными линиями, а предполагаемые или намечаемые прерывистыми. Подписи, относящиеся к тактической обстановке, должны располагаться параллельно северной стороне рамки карты. Размеры подписей сообразуются с масштабом карты, величиной и значением объектов, к которым они относятся. Во всех случаях условные знаки и подписи должны вычерчиваться аккуратно, тонкими четкими линиями. С этой целью рекомендуется пользоваться трафаретами командирской линейки. Тщательность и аккуратность ведения рабочей карты должны сочетаться с быстротой работы. Нанося данные обстановки, нужно следить за тем чтобы необходимые элементы содержания карты (отметки высот и т. п.) оставались в доступном для чтения виде. 47 Чтобы не перегружать карту, надо своевременно стирать с нее устаревшие данные; наносить лишь главное и основное, второстепенные же и быстро меняющиеся данные запоминать или записывать на полях или на свободном месте карты. В боевых условиях нанесение обстановки на карту командирами подразделений осуществляется обычно со слов старших начальников, отдающих приказ или распоряжение. В этом случае надо в процессе заслушивания приказа быстро находить на карте нужные пункты и сразу же наносить на нее необходимые данные. Использование карты при докладах, постановке задач. Используя карту при докладах, составлении донесений и других боевых графических документов, необходимо в целях единообразия четкости изложения различных данных, обеспечения лучшего взаимопонимания соблюдать определенные правила. При заслушивании или постановке задач на местности нужно карту держать ориентированной, чтобы можно было сличать ее с местностью. Если по карте в документе или называется устно какой-либо объект, то при этом, чтобы облегчить другим нахождение данного объекта на карте следует называть квадрат координатной сетки, в котором он находится. Собственные названия населенных пунктов и других местных предметов надо указывать точно по карте, не склоняя их. Перечисление этих объектов, а также районов расположения своих войск следует производить справа налево (если обратиться лицом к противнику). Цели и районы расположения противника перечислять, начиная с его левого фланга. Отдельные районы, полосы и рубежи указываются по пунктам (ориентирам), определяющим их положение. Пункты перечисляют справа налево (против хода часовой стрелки), при этом районы (обороны, расположения войск) обозначают не менее чем тремя, а полосы и участки обороны — не менее чем четырьмя пунктами. Рубежи и линейные участки указываются не менее чем двумя пунктами. Для обозначения разграничительных линий называют по несколько пунктов на каждой из ним, в том числе обязательно те, которые расположены в местах поворота этих линий. Пункты вдоль каждой линии перечисляются из тыла к фронту. Первой указывают разграничительную линию справа. После перечисления пунктов, обозначающих направление разграничительной линии, надо указывать, входят они или нет в данную полосу действия. 48 Маршруты движения указывают обычно по населенным пунктам (ориентирам). 6.2. Боевые графические документы. Схемы местности При организации боя и управления войсками, в разведке и при информации широко применяются боевые графические документы, т. е. чертежи местности с нанесенными на них тактическими данными. Такие данные дополняют, поясняют, а иногда заменяют текстовые документы, представляя наглядно и точно данные об обстановке. Топографической основой (т. е. изображением местности), на которой составляются или ведутся боевые графические документы, обычно служат топографические карты, а также схемы и другие простейшие чертежи местности. В зависимости от топографической основы и способа составления различают следующие виды боевых графических документов: карты, схемы и картонки. К картам из них относятся документы, которые составляются или ведутся непосредственно на топографических картах путем нанесения на них необходимых тактических данных. Такими документами являются рабочие карты офицеров штаба, карты обстановки, разведывательные карты и другие. Рис. 28. Образец карточки-донесения 49 К схемам относятся графические документы, топографической основой которых являются изображение местности, составленной обычно по карте или аэроснимкам с более или менее точным соблюдением масштаба и дополняются глазомерно, непосредственно на местности. На схемах отображаются только необходимые для составляемого документа местные предметы и отдельные формы рельефа. Наиболее распространенными схемами, которые приходится составлять командирам подразделений, являются: схема опорного пункта взвода (роты), схема колонного пути и др. Карточка — это простейшие чертежи небольших участков местности (без точного соблюдения масштаба). Все расстояние на чертеже откладывается на глаз, выдерживая по возможности их соотношение. Карточки находят наиболее широкое применение в практике командиров мелких подразделений. Рис. 29. Образец карточки огня мотострелкового отделения 50 Содержание и степень подробности карточек, как и других документов, определяется их назначением (карточка-донесение, карточка брода и т. д.). Некоторые из карточек иногда называют схемами. Каждый боевой графический документ должен удовлетворять следующим требованиям. Рис. 30. Образец схемы обороны взвода 51 Своевременность составления и доставки по назначению. Достоверность сведений о противнике и местности; непроверенные и предположительные сведения необходимо отмечать вопросительным знаками или оговаривать на полях документов. Наглядность и простота изображения. Это достигается нанесением на документ только тех данных, которые требуются поставленной задачей. Надлежащее оформление схем и карточек облегчает их ориентирование и сопоставление с картой. Для удобства ориентирования с картой наносят — два-три общих ориентира, или общую координатную сетку, стрелку север — юг. На каждом документе должна быть разборчивая подпись его составителя. Правила вычерчивания боевых графических документов. Для составления графических документов необходимо уметь хорошо вычерчивать условные знаки и каллиграфически выполнять подписи. Соблюдая правила простейшего топографического черчения. Качество черчения во многом зависит от выбора и заточки карандаша. Для черчения лучше применять карандаш средней твердости. Резинка должна быть мягкой. Чтобы не загрязнять чертеж, каждое построение в карандаше намечается тонкими едва заметными линиями, которые после проверки их правильности утолщаются и наносятся окончательно. При вычерчивании длинных кривых линий нужно сначала наметить их положение, а затем наносить их короткими штрихами, накладывая их последовательно один на другой. Штрихи удобнее проводить сверху вниз "на себя", для чего бумагу каждый раз поворачивают в нужном направлении. Заготовки и пояснительные подписи располагают параллельно верхнему обрезу листа: исключение составляют подписи названий рек, каналов, урочищ, которые располагаются параллельно оси этих местных предметов. Верх документа должен быть обращен в сторону противника; стрелка Север — Юг чертится на полях схемы линии координатной сетки по всему документу или частично в двух его противоположных углах. 52 Литература 1. Псарев А., Коваленко А., Куприн А., Пирнак Б. Военная топография. Воениздат, 1986. 2. Говорухин А., Куприн А., Коваленко А., Гамезо М. Справочник по военной топографии. Воениздат, 1980. 3. Рябинин Г., Тартаковский А. Учебное пособие. Основы военной топографии, 1996. 53 ОГЛАВЛЕНИЕ ВВЕДЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 ГЛАВА 1 ТОПОГРАФИЧЕСКИЕ КАРТЫ, ИХ КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА 1.1. Предмет и задачи военной топографии . . . . . . . . . . . . . . . . . . . . . 4 1.2. Топографические планы и карты. Формы и размеры Земли . . . . . . . . 5 1.3. Сущность топографических проекций . . . . . . . . . . . . . . . . . . . . . . 8 1.4. Классификация и характеристика топографических карт . . . . . . . . . 10 1.5. Разграфка и номенклатура топографических карт . . . . . . . . . . . . . . 12 1.6. Масштабы топографических карт . . . . . . . . . . . . . . . . . . . . . . . . . 13 ГЛАВА 2 ИЗУЧЕНИЕ РЕЛЬЕФА МЕСТНОСТИ И МЕСТНЫХ РЕДМЕТОВ ПО КАРТЕ 2.1. Топографические элементы местности и их тактические свойства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 2.2. Рельеф и его типовые формы . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 2.3. Сущность изображения рельефа на карте горизонталями . . . . . . . . . . . 19 2.4. Высота сечения. Виды горизонталей . . . . . . . . . . . . . . . . . . . . . . 19 2.5. Крутизна скатов и определение их на карте . . . . . . . . . . . . . . . . . . . 21 2.6. Местные предметы. Виды условных знаков . . . . . . . . . . . . . . . . . . . 21 2.7. Изучение по карте элементов растительного и почвенно-грунтового покрова, гидрографии и дорожной сети, населенных пунктов, границ и ограждений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 ГЛАВА 3 ЧТЕНИЕ ТОПОГРАФИЧЕСКИХ КАРТ И ОПРЕДЕЛЕНИЕ РАССТОЯНИЙ ПО КАРТЕ 3.1. Определение расстояний по карте. Точность измерения расстояний по карте . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 3.2. Определение на карте абсолютных высот и взаимного превышения точек местности ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 3.3. Изображение рельефа горизонталями . . . . . . . . . . . . . . . . . . . . . . . 31 3.4. Защитные свойства местности, условий проходимости и маскировки 54 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 ГЛАВА 4 ОПРЕДЕЛЕНИЕ ПО КАРТЕ КООРДИНАТ ТОЧЕК ЕСТНОСТИ 4.1. Понятие о координатах. Географические и плоские прямоугольные координаты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 4.2. Прямоугольная координатная сетка на топографических картах . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 4.3. Цифровое обозначение километровых линий и координатных зон на картах . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 4.4. Использование координатной сетки при работе на карте. Определение по карте географических и плоских прямоугольных координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 ГЛАВА 5 ОРИЕНТИРОВАНИЕ НА МЕСТНОСТИ БЕЗ КАРТЫ И ДВИЖЕНИЕ ПО АЗИМУТАМ 5.1. Сущность ориентирования. Компас и приемы работы с ним. . . . . 41 5.2. Определение сторон горизонта по компасу, небесным светилам и местным признакам. Движение по азимутам . . . . . . . . . . . . . . . . . . . . . 43 5.3. Понятие о азимутах и дирекционных углах . . . . . . . . . . . . . . . . . . 44 ГЛАВА 6 ПРАВИЛА ВЕДЕНИЯ РАБОЧЕЙ КАРТЫ И СОСТАВЛЕНИЕ БОЕВЫХ ГРАФИЧЕСКИХ ДОКУМЕНТОВ 6.1. Рабочая карта и основные правила ее ведения . . . . . . . . . . . . . . . . 48 6.2 Боевые графические документы. Схемы местности . . . . . . . . . . 49 ЛИТЕРАТУРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 55
