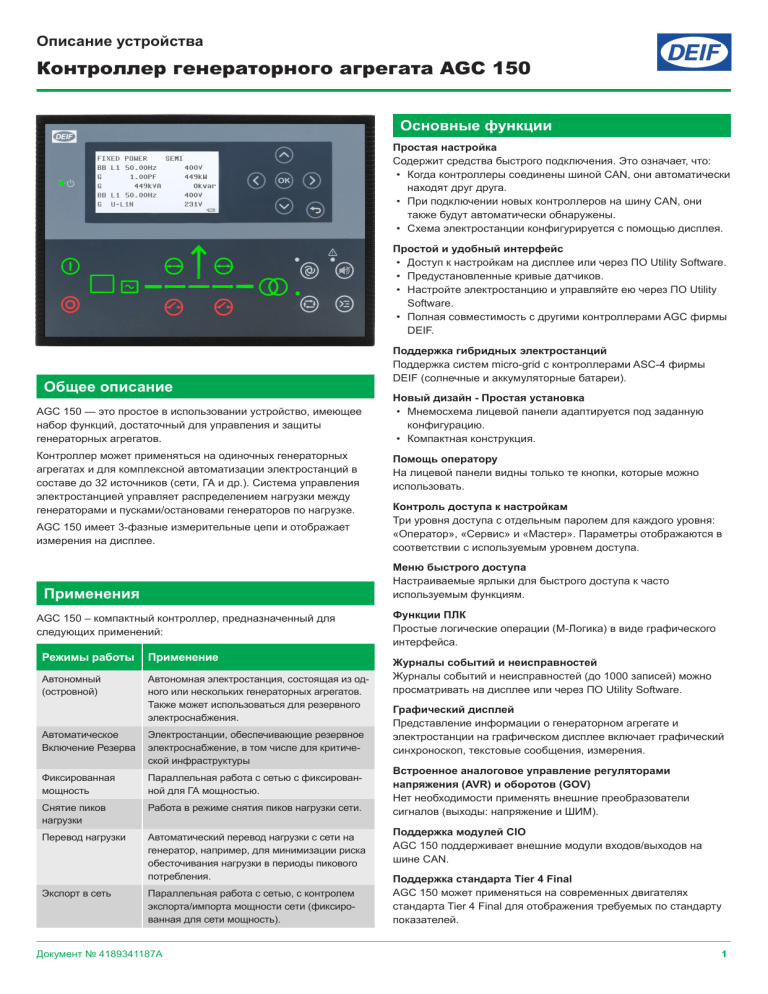

Описание устройства Контроллер генераторного агрегата AGC 150 Основные функции Простая настройка Содержит средства быстрого подключения. Это означает, что: • Когда контроллеры соединены шиной CAN, они автоматически находят друг друга. • При подключении новых контроллеров на шину CAN, они также будут автоматически обнаружены. • Схема электростанции конфигурируется с помощью дисплея. Простой и удобный интерфейс • Доступ к настройкам на дисплее или через ПО Utility Software. • Предустановленные кривые датчиков. • Настройте электростанцию и управляйте ею через ПО Utility Software. • Полная совместимость с другими контроллерами AGC фирмы DEIF. Общее описание AGC 150 — это простое в использовании устройство, имеющее набор функций, достаточный для управления и защиты генераторных агрегатов. Контроллер может применяться на одиночных генераторных агрегатах и для комплексной автоматизации электростанций в составе до 32 источников (сети, ГА и др.). Система управления электростанцией управляет распределением нагрузки между генераторами и пусками/остановами генераторов по нагрузке. AGC 150 имеет 3-фазные измерительные цепи и отображает измерения на дисплее. Поддержка гибридных электростанций Поддержка систем micro-grid с контроллерами ASC-4 фирмы DEIF (солнечные и аккумуляторные батареи). Новый дизайн - Простая установка • Мнемосхема лицевой панели адаптируется под заданную конфигурацию. • Компактная конструкция. Помощь оператору На лицевой панели видны только те кнопки, которые можно использовать. Контроль доступа к настройкам Три уровня доступа с отдельным паролем для каждого уровня: «Оператор», «Сервис» и «Мастер». Параметры отображаются в соответствии с используемым уровнем доступа. Меню быстрого доступа Настраиваемые ярлыки для быстрого доступа к часто используемым функциям. Применения AGC 150 – компактный контроллер, предназначенный для следующих применений: Режимы работы Применение Автономный (островной) Автономная электростанция, состоящая из одного или нескольких генераторных агрегатов. Также может использоваться для резервного электроснабжения. Автоматическое Включение Резерва Электростанции, обеспечивающие резервное электроснабжение, в том числе для критической инфраструктуры Фиксированная мощность Параллельная работа с сетью с фиксированной для ГА мощностью. Снятие пиков нагрузки Работа в режиме снятия пиков нагрузки сети. Перевод нагрузки Автоматический перевод нагрузки с сети на генератор, например, для минимизации риска обесточивания нагрузки в периоды пикового потребления. Экспорт в сеть Параллельная работа с сетью, с контролем экспорта/импорта мощности сети (фиксированная для сети мощность). Документ № 4189341187A Функции ПЛК Простые логические операции (M-Логика) в виде графического интерфейса. Журналы событий и неисправностей Журналы событий и неисправностей (до 1000 записей) можно просматривать на дисплее или через ПО Utility Software. Графический дисплей Представление информации о генераторном агрегате и электростанции на графическом дисплее включает графический синхроноскоп, текстовые сообщения, измерения. Встроенное аналоговое управление регуляторами напряжения (AVR) и оборотов (GOV) Нет необходимости применять внешние преобразователи сигналов (выходы: напряжение и ШИМ). Поддержка модулей CIO AGC 150 поддерживает внешние модули входов/выходов на шине CAN. Поддержка стандарта Tier 4 Final AGC 150 может применяться на современных двигателях стандарта Tier 4 Final для отображения требуемых по стандарту показателей. 1 AGC 150 Возможности и особенности Ключевые особенности и функции • Алгоритмы пуска двигателя • Защиты двигателей и генератора • Связь с двигателем по шине CAN • Конфигурируемые реле для топливного клапана и стартера • Поддержка стандарта Tier 4 Final с индикацией неисправностей в текстовом виде • Работа с дизельными и газовыми агрегатами • 3-фазные измерения генератора и шин • Компенсация сдвига фаз трансформаторов D/Y • Четыре входа для измерения тока • Выходы для управления регуляторами оборотов и напряжения • Автоматическая синхронизация и распределение нагрузки • Синхроноскоп и контроль синхронизма • Подключение по CAN к цифровым регуляторам напряжения • Согласование напряжения и частоты • Три метода синхронизации: Динамическая, статическая и самосинхронизация • 12 дискретных выходов (конфигурируемые) • 12 дискретных входов (конфигурируемые) • Два аналоговых выхода (-10 до 10 В) • Четыре универсальных входа: ▫▫ Резистивный, 0–4000 Ω ▫▫ Напряжение, 0–10 В ▫▫ Ток, 4–20 мА ▫▫ Дискретный вход • Контроль обесточивания • Управление заземлителем • Резервирование сети для автономных систем с АВР • Аналоговые линии распределения мощности • Цифровое распределение нагрузки (CANshare) до 128 генераторов • Защиты от исчезновения сети • Мониторинг расхода топлива • Таймеры технического обслуживания • Поддержание параметров сети Система управления электростанцией (СУЭС) • СУЭС может состоять из макс. 40 контроллеров (32 генераторов или сетей, и 8 секционных выключателей) • Совместная работа с ASC (солнечные и аккумуляторные батареи) • Совместная работа с ALC (управление нагрузкой) • Распределение нагрузки совместно с AGC-4 и AGC 200 v.4 • Режим статизма • Отображение неисправностей ECU двигателя в текстовом виде • Графический дисплей: ▫▫ ЖК, с подсветкой ▫▫ Разрешение дисплея 240 x 120 пикселей ▫▫ Шесть текстовых строк • Рабочая температура от -40 до +70 °C • Пять кнопок навигации в меню • Журнал событий на 500 записей (возможен экспорт в CSVфайл) • Журнал неисправностей на 500 записей (возможен экспорт в CSV-файл) Поддержка цифровых РН Совместно с цифровым регулятором DVC 310 ф.DEIF контроллер реализует функцию поддержки двигателя, быструю и безопасную самосинхронизацию (пуск с включенным ВГ), плавный пуск. Множество возможностей для настройки • Конфигурация контроллера с лицевой панели (с авторизацией) или при помощи приложения для ПК • Приложение для ПК с трендами и мастерами настройки • Настройка отображения данных на дисплее • Четыре настраиваемых ПИД-регулятора • Передача CAN команд между контроллерами • Поддержка внешних модулей ввода/вывода CIO • Часы реального времени • Логические выражения (упрощённый ПЛК) • стыковка с ПЛК, SCADA или BMS по Ethernet • Поддержка нескольких языков (включая китайский, русский и другие) Три пакета ПО AGC 150 доступен с 3 различными пакетами ПО: базовый, расширенный и премиум. Пакеты ПО предназначены для: • Базовый: Простая параллельная работа – для арендного оборудования • Расширенный: Управление группой ГА для резервного электроснабжения и параллели с сетями • Премиум: ГА с утилизацией и комплексные электростанции Подробное описание каждого пакета см. в документации. Удобный обзор параметров • Средства удалённого мониторинга • Планировщик еженедельных задач • Режим имитации для облегчения отладки • Встроенная функция Помощник , упрощающая работу пользователя 2 Документ № 4189341187A AGC 150 Схема подключений и габариты Типовая схема подключения L3 P2 s2 N K1 ‐ 24 25 26 27 28 29 30 31 32 F2 AVR (+) AVR (-) GOV (+) Data - (B) USB L3 L2 N GB/TB off MB off GB/TB on In In In In G D+ ‐ + Data + (A) GOV B+ AVR M 51 52 54 55 120 ECU Fuel 120 Analogue output Engine GND + + RS485 Port 2 33 34 35 36 37 38 120 120 F1 T RS485 Port 1 Tacho 120 % P Low Low High Data (GND) Data (GND) High 19 20 21 22 23 Neg 7 SCR GND 6 CAN A ECU CAN B PMS 66 67 68 69 AC voltage B-side Digital input (configurable) Data (GND) MB off GB/TB on GB/TB off Out MB on Out Out Out Out D+ 5 Tacho Pos Crank 4 In Run coil 2 In Emerg.stop 1 In DC (-) Analogue input GB feedback 39 40 41 42 43 44 45 46 47 48 49 50 DC output (configurable) DC (+) Engine start Out 9 10 11 12 13 14 15 16 17 18 DC (+) L3 L2 N 8 AC voltage A-side AC current CT-side Supply L1 62 63 64 65 L4 (s2) L3 (s1) L4 (s1) 58 59 60 61 Com (s2) L2 (s1) 57 L1 (s1) 56 ‐ MB feedback K2 In K1 L1 ‐ F3 P1 s1 F5 MB on + s2 In P2 MB Eternet GB K2 F4 GOV (-) N L2 s2 P1 s1 In s1 L3 L1 P2 In s2 P1 Data - (B) P2 s1 In P1 Data (GND) G L2 Data + (A) L1 - Предохранители: • F1, F4, F5: автоматический выключатель 2А, кривая С • F2: автоматический выключатель 6А, кривая С • F3: автоматический выключатель 4A, кривая В 157.9 mm (6.22 in) 173.3 mm (6.82 in) Габаритные размеры 44.7 mm (1.76 in) 217.9 mm (8.58 in) 233.3 mm (9.16 in) Разработано и сделано в Дании. Документ № 4189341187A 3 AGC 150 Технические характеристики Питание Защиты • Номинальное напряжение: 12/24 В пост. ток • Рабочий диапазон: от 6.5 до 35 В пост.тока • Защита от бросков напряжения питания (ISO16750-2) • Диапазон измерения: от 0 до 50 В пост. тока (35 В пост. тока непрерывно) 2 x Обратная мощность . . . . . . . . . . . . . . . . . . . . . . . ANSI 32R 2 x Короткое замыкание . . . . . . . . . . . . . . . . . . . . . . ANSI 50P 4 x Перегрузка по току . . . . . . . . . . . . . . . . . . . . . . . ANSI 51 1 x Перегрузка по току в зависимости от напряжения . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 51V 2 x Высокое напряжение . . . . . . . . . . . . . . . . . . . . . ANSI 59P 3 x Низкое напряжение . . . . . . . . . . . . . . . . . . . . . . . ANSI 27P 3 x Высокая частота . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 81O 3 x Низкая частота . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 81U 1 x Несимметрия напряжений . . . . . . . . . . . . . . . . . . ANSI 47 1 x Несимметрия токов . . . . . . . . . . . . . . . . . . . . . . . ANSI 46 1 x Потеря возбуждения . . . . . . . . . . . . . . . . . . . . . . ANSI 32RV 1 x Перевозбуждение . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 32FV 5 x Перегрузка по мощности . . . . . . . . . . . . . . . . . . . ANSI 32F 1 x Ток утечки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 51G 1 x Ток нейтрали . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 51N 3 x Высокое напряжение Шин/Сети . . . . . . . . . . . . . ANSI 59P 4 x Низкое напряжение Шин/Сети . . . . . . . . . . . . . . . ANSI 27P 3 x Высокая частота Шин/Сети . . . . . . . . . . . . . . . . . ANSI 81O 3 x Низкая частота Шин/Сети . . . . . . . . . . . . . . . . . . ANSI 81U 1 x Аварийный останов . . . . . . . . . . . . . . . . . . . . . . . ANSI 1 2 x Разнос . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 12 1 x Низкое напряжение питания . . . . . . . . . . . . . . . . ANSI 27DC 1 x Высокое напряжение питания . . . . . . . . . . . . . . . ANSI 59DC 1 x Контроль внешнего отключения ВГ . . . . . . . . . . ANSI 5 1 x Контроль внешнего отключения ВС/ВН . . . . . . . ANSI 5 1 x Неисправности синхронизации . . . . . . . . . . . . . . ANSI 25 Неисправность отключения выключателей . . . . . . . ANSI 52BF Неисправность включения выключателей . . . . . . . . ANSI 52BF Неисправность положения выключателей . . . . . . . . ANSI 52BF 1 x Неисправность самосинхронизации . . . . . . . . . . ANSI 48 1 x Неисправность чередования фаз . . . . . . . . . . . . ANSI 47 1 x Неисправность разгрузки . . . . . . . . . . . . . . . . . . . ANSI 34 1 x Неисправность стартера . . . . . . . . . . . . . . . . . . . ANSI 48 1 x Неисправность сигнала «работа» . . . . . . . . . . . . ANSI 34 1 x Обрыв датчика оборотов 1 x Несостоявшийся пуск . . . . . . . . . . . . . . . . . . . . . . ANSI 48 1 x Гц/В не норма . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 53 1 x Несостоявшийся останов . . . . . . . . . . . . . . . . . . ANSI 48 1 x Обрыв реле останова . . . . . . . . . . . . . . . . . . . . . .ANSI 5 1 x Подогрев двигателя . . . . . . . . . . . . . . . . . . . . . . . ANSI 26 2 x Неисправность охлаждения двигателя 1 x Не в режиме Авто . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 34 1 x Неисправность подкачки топлива 1 x Сдвиг вектора . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 78 1 x df/dt (ROCOF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI 81R 2 x Низкое напряжение и реактивная мощность, U и Q 1 x Напряжение прямой последовательности сети . ANSI 27 2 x Направленная токовая защита . . . . . . . . . . . . . . ANSI 67 1 x Напряжение обратной последовательности . . . ANSI 47 1 x Ток обратной последовательности . . . . . . . . . . . ANSI 46 1 x Напряжение нулевой последовательности . . . . ANSI 59G 1 x Ток нулевой последовательности . . . . . . . . . . . . ANSI 50G 1 x Реактивная мощность от активной мощности . . ANSI 40 1 x Перегрузка по току IEC/IEEE с обратно зависимой характеристикой . . . . . . . ANSI 51 Рабочие условия • Рабочая температура от -40 до +70 °C • Температура хранения от -40 до +85 °C • Окружающая среда • Высота над уровнем моря: 0-4000 м • Влажность воздуха: 95 % относ. влажности при 20/55 °C • Степень защиты: IP65 с лицевой стороны, IP20 с задней стороны • Степень загрязнения 2 • Самозатухающий пластик • Измерения • Диапаз.напряжения: 100–690 В, линейное • Диапазон измерения: 10-135% от номинального • Точность измерения: ±1 % номинального • Диапазон тока: 1 А или 5 А, 2–300 % • Макс. измеряемый ток: перегрузка 3 A или15 А • Класс точности: ±1 % от номинала • Диапазон частот: 3,5–75 Гц • Мощность, класс точности: ±1 % от номинала • Входы/выходы • Дискретные входы: 12 (макс. +50 В, мин. -24 В) • Дискретные выходы: 2 шт. (15 А бросок/ 3 А длительно) 10 шт. (2 А бросок / 0,5 А длительно) • Общий д.входов: 12/24 В пост. ток • Аналоговые входы: 4 • Аналоговые выходы: 2 • CAN 1 и CAN 2 • RS-485 1 и 2 • Ethernet (RJ-45) • USB (сервисный порт) • Сертификаты • CE • Внесены в cULus по UL508 «Общепромышленные средства управления» • cULus по UL6200 «Средства управления стационарными генераторными агрегатами» Контакты: DEIF A/S, Frisenborgvej 33, DK-7800, Skive, Дания Тел.: +45 9614 9614 · Факс: +45 9614 9615 · [email protected] · www.deif.com 4 © Copyright DEIF A/S 2019. Все права защищены. Документ № 4189341187A
