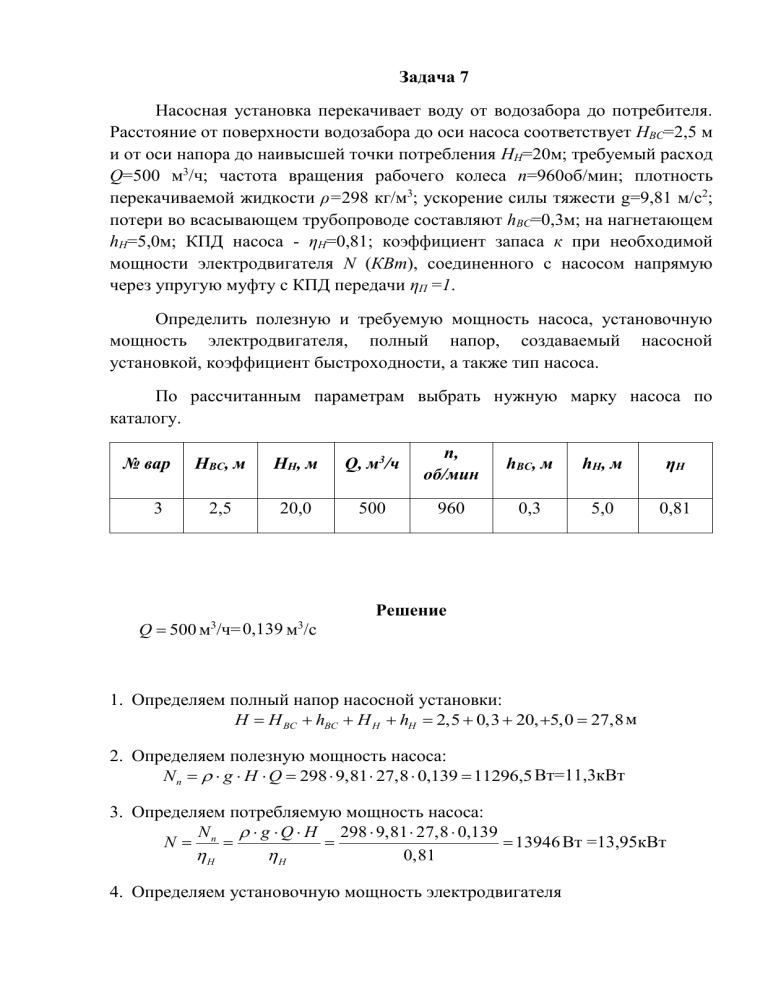

Задача

Задача 7
Насосная установка перекачивает воду от водозабора до потребителя.
Расстояние от поверхности водозабора до оси насоса соответствует НВС=2,5 м
и от оси напора до наивысшей точки потребления НН=20м; требуемый расход
Q=500 м3/ч; частота вращения рабочего колеса п=960об/мин; плотность
перекачиваемой жидкости ρ=298 кг/м3; ускорение силы тяжести g=9,81 м/с2;
потери во всасывающем трубопроводе составляют hВС=0,3м; на нагнетающем
hН=5,0м; КПД насоса - ηН=0,81; коэффициент запаса к при необходимой
мощности электродвигателя N (КВт), соединенного с насосом напрямую
через упругую муфту с КПД передачи ηП =1.
Определить полезную и требуемую мощность насоса, установочную
мощность электродвигателя, полный напор, создаваемый насосной
установкой, коэффициент быстроходности, а также тип насоса.
По рассчитанным параметрам выбрать нужную марку насоса по
каталогу.
№ вар
НВС, м
НН, м
Q, м3/ч
п,
об/мин
hВС, м
hН, м
ηН
3
2,5
20,0
500
960
0,3
5,0
0,81
Q  500 м /ч= 0,139 м /с
3
Решение
3
1. Определяем полный напор насосной установки:
Н  Н ВС  hВС  Н Н  hН  2,5  0,3  20, 5,0  27,8 м
2. Определяем полезную мощность насоса:
N п    g  H  Q  298  9,81  27,8  0,139  11296,5 Вт=11,3кВт
3. Определяем потребляемую мощность насоса:
N
  g  Q  H 298  9,81  27,8  0,139
N n 

 13946 Вт =13,95кВт
H
H
0,81
4. Определяем установочную мощность электродвигателя
NУСТ  к 
к  1,5
коэффициент
электродвигателя 13,95кВт
N
П
 1,5 
запаса
13,95
 20,93 кВт
1
при
необходимой
мощности
5. Определяем коэффициент быстроходности
n Q
960  0,139
nS  3,65 
 3,65 
 107,9
4
4
H3
27,83
6. По значению коэффициента быстроходности определяем тип насоса
2 тип при nS =70 - 150 центробежные насосы с нормальным колесом
л/с
Д500-36
500
140
39
960
66
81
Допустимая
вакуумметриче
ская высота
Диаметр м
всасывания,
рабочего
колеса, мм
м3/ч
КПД насосов,
%
Марка
насоса
Напор, м
Подача
Частота
вращения
рабочего
Мощность
колеса,
об/мин
насоса, кВт
7. По заданным параметрам расхода Q=0,139м3/с рассчитанному напору
Н=27,8м подбираем по каталогу нужную марку насоса Д3200-55.
5,5
(470)
Вывод: Все параметры насоса в каталоге приближены к расчетным, при
этом имеют небольшой запас, то такой насос нам подходит.
