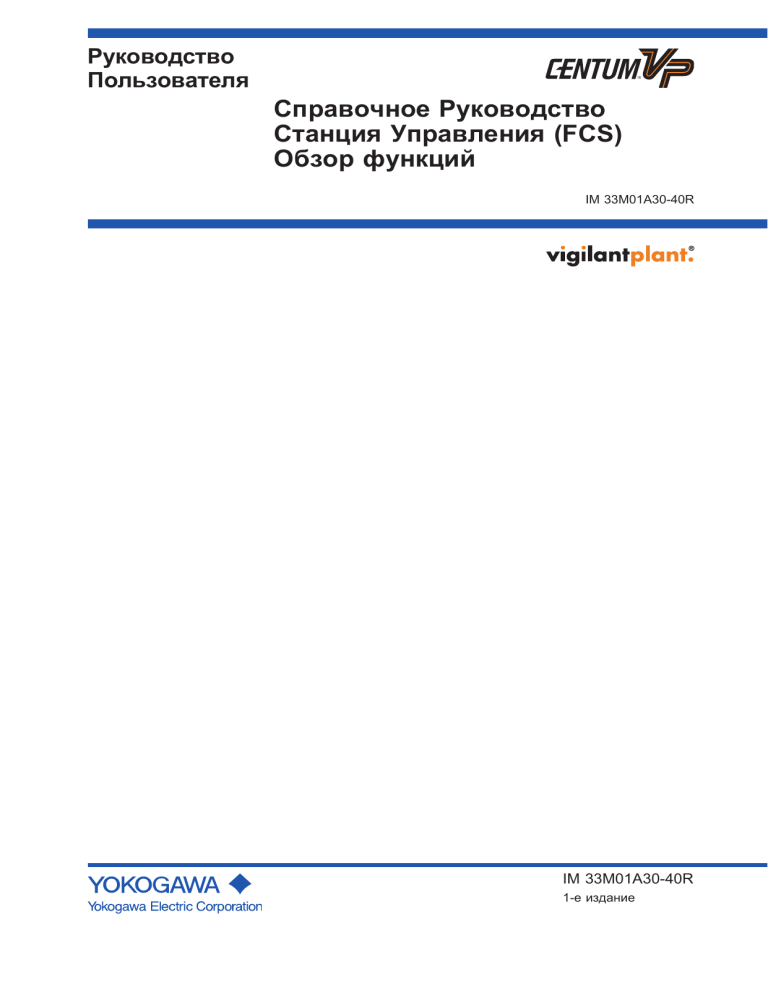

Руководство
Пользователя
Справочное Руководство
Станция Управления (FCS)
Обзор функций
IM 33M01A30-40R
IM 33M01A30-40R
1-е издание
Введение
Интегрированная система управления технологическим процессом CENTUM VP —
новая модель распределенной системы управления для управления как крупными,
так и средними и малыми предприятиями.
Это руководство написано для использования его в качестве справочного руководства
(IM 33M01A30-40R), подробно описывающего функции CENTUM VP. Оно содержит
детализацию функций эксплуатации, управления и контроля, а также функций
конфигурации системы. Обращайтесь к нему за справкой всякий раз, когда Вы нуждаетесь
в ней.
Руководство состоит из следующих частей:
•
Станция управления (FCS). Основные функции
В этом разделе описываются общие функции станции управления (FCS), в/в
процесса и программные в/в функции управления, общие функции каждого
функционального блока, выполняющего управление и вычисления, функция RAS
(надежность, работоспособность и ремонтопригодность) станции управления.
•
Функциональные блоки
Раздел содержит описание основных функций функциональных блоков и
подробности об управлении и вычислениях каждого функционального блока.
•
Станция Оператора (HIS)
Об окнах, которые служат как интерфейс пользователя и о функциях записи трендов,
обработки сообщений и сигнализаций.
•
Проектирование
О функции генерирования системы, необходимой для конфигурирования системы, и
методах работы с ней.
•
Управление пакетами
Этот раздел описывает способы управления и управление процессом в соответствии
с S88.01.
•
Язык управления – SEBOL
В этом разделе подробно описаны возможности языка SEBOL, необходимые для
написания программ, такие как синтаксис, функции и коды ошибок SEBOL.
•
Cвязь с подсистемами (для RIO)
Этот раздел объясняет функции модулей связи, плат связи, и пакетов связи с
подсистемами с использованием RIO.
•
Связь с подсистемами (для FIO)
Этот раздел объясняет функции последовательных модулей связи, модулей связи
Ethernet и пакетов связи с подсистемами с использованием FIO.
• Устройства связи
В этом разделе описаны устройства связи, обеспечивающие связь со станциями
управления другой сети или между станциями управления и супервизорным
компьютером.
•
Опции
TО факультативных пакетах (опциях) для FCS, HIS и функций связи.
•
PROFIBUS
В этом разделе описана технология инжиниринга по связи, а также
функционирование и наблюдение за системами коммуникационных шин
PROFIBUS-DPV1 и PROFIBUS-DP.
•
Администратор доступа (совместимо с FDA : 21 CFR Part11)
В этом разделе описано управление доступом и контрольными записями, которые
могут контролироваться в соответствии со стандартом, совместимым с FDA 21
CFR Part 11, специалистами по системам управления, инженерами-технологами и
пользователями пакета сообщений.
Номер носителя: IM 33M01A30-40R (DVD)
1-е издание: Март 2008 (YK)
Авторские права защищены. Авторское право © 2008, Yokogawa Electric Corporation
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
ii
•
Шлюз групповой подсистемы
В этом разделе описаны основные функции шлюза, а также технология инжиниринга.
•
Станция системной интеграции OPC
В этом разделе описаны основные функции станции системной интеграции OPC, а
также технология инжиниринга.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
iii
Карта документации CENTUM VP
Инжиниринг
Руководство
по инжинирингу
CENTUM VP
Руководство
по проверке
инжиниринга
IM 33M10D20-40R
Учебник
по инжинирингу
IM 33M10D10-40R
Справочное
руководство
IM 33M01A30-40R
Библиотека
доступа к данным
системы CENTUM
IM 33M05F10-40R
Документация
по шине Fieldbus
Документация
по APCS
Управление
и контроль
Аппаратные
средства
Рабочие
сообщения
IM 33M05D20-40R
Работа станции
оператора (HIS)
IM 33M05D10-40R
Периферийные
устройства
IM 33M50C10-40R
Модули
входов/выходов
IM 33M50G10-40R
Мигрированные
FCS (FIO)
IM 33M50W10-40R
Устройства связи
IM 33M50D10-40R
Станции
управления
IM 33M50E40-40R
Vnet/IP
IM 33L01A10-40R
Модули В/В
турбин
IM 33M10U10-40R
Руководство Пользователя
Инсталляция
Инсталляция
CENTUM VP
IM 33M01A20-40R
Имеются только в электронном виде
Связь между документами, которые
следует прочитать последовательно
Связь со Справочным Руководством
Справочное Руководство
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
iv
Меры безопасности
n Техника безопасности, защита и модификация устройства
•
Чтобы защитить объект, управляемый устройством, и само устройство, и
гарантировать безопасную эксплуатацию, соблюдайте меры безопасности,
изложенные в данном Руководстве. Мы не несем никакой ответственности за
безопасность, если пользователи не соблюдают эти инструкции при эксплуатации
устройств.
•
Если этот прибор используется не в соответствии с инструкциями, указанными в этом
руководстве, то предусмотренная этим прибором защита может быть нарушена.
•
Если для системы, управляемой устройством, или для самого устройства требуется
любая защита или схема безопасности, подготовьте их отдельно.
•
При замене компонентов или расходуемых материалов используйте запасные части,
одобренные Yokogawa Electric Corporation (далее именуемой просто YOKOGAWA
(ИОКОГАВА)).
•
Модификация устройства строго запрещена.
•
Следующие символы используются на устройстве и в Руководстве, чтобы указать,
что необходимо соблюдать определенные требования техники безопасности:
Указывает, что при проведении работ необходима осторожность. Этот символ
ставится для того, чтобы дать пользователю ссылку на Руководство с описанием
защиты оператора и оборудования. В Руководствах Вы найдете описание мер
безопасности для предотвращения нанесения физического ущерба или смерти
оператора, включая поражение электротоком.
Обозначает клемму защитного заземления. Заземлите клемму перед
использованием устройства.
Обозначает клемму функционального заземления. Заземлите клемму перед
использованием устройства.
Обозначает питание ПЕРЕМЕННОГО ТОКА.
Обозначает питание ПОСТОЯННОГО ТОКА.
Показывает, что основное питание включено (ON).
Показывает, что основное питание выключено (OFF).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
n Замечания по работе с Руководствами
•
Пожалуйста, передайте Руководства вашим конечным пользователям с тем, чтобы
они могли обратиться к Руководствам в случае необходимости.
•
Пожалуйста, внимательно прочитайте информацию перед использованием
устройства.
•
Целью этих Руководств является не предоставление гарантий, что устройство
пригодно для любого конкретного применения, а скорее подробное описание функций
устройства.
•
YOKOGAWA оставляет за собой право усовершенствования Руководств и устройств
в любое время, без уведомления или обязательств.
•
Если у Вас возникнут какие-либо вопросы, или Вы обнаружите ошибки или пропуски
в Руководствах, пожалуйста, сообщите об этом нашим коммерческим
представителям или Вашему локальному дистрибьютору.
n Предупреждения и отказ от ответственности
Устройство поставляется «как есть». YOKOGAWA не имеет обязательств, и несет
ответственности перед любыми физическими или юридическими лицами в отношении
любого прямого или косвенного ущерба или повреждения, являющегося результатом
использования устройства или любого дефекта устройства, который YOKOGAWA
не могла предвидеть заранее.
n Замечания по Программному обеспечению
•
YOKOGAWA не дает никаких гарантий, прямых или подразумеваемых, относительно
пригодности программного обеспечения для продажи или для любой конкретной
цели, за исключением оговоренных в гарантийных обязательствах.
•
Этот программный продукт можно использовать только на одной машине. Если Вам
необходимо использовать программу на другой машине, то Вы должны приобрести
еще один экземпляр.
•
Копирование программного продукта строго воспрещено, за исключением создания
резервной копии.
•
Храните компакт-диск (CD-ROM) (оригинальный носитель) в безопасном месте.
•
Категорически запрещается выполнять обратные инженерные операции, например,
декомпиляцию и обратную трансляцию изделия.
•
Никакая часть программы не может быть перемещена, преобразована или сдана в
аренду любым третьим лицам без предварительного письменного согласия фирмы
YOKOGAWA.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
vi
Обозначения в документации
n Типографские обозначения
Следующие типографские обозначения используются во всех Руководствах:
l Обычно используемые обозначения в Руководствах:
Строка символов для ввода:
Символы, которые должны быть введены, показываются моноширинным шрифтом,
следующим образом:
Пример:
FIC100.SV=50.0
Метка “▼”
Этот символ указывает на описание элемента, для которого Вы должны задать установки
в окне конфигурации устройства.
При работе в окне конфигурации, к справочной информации для выбранного элемента
можно обращаться из “Элементы определения Построителя” в Справочном меню.
Перечисление более одного элемента определения после этого символа подразумевает,
что статьи на этой странице описывают более одного элемента определения.
Пример:
 Имя тега, Важность тега, Имя окна
Метка “Δ”
Обозначает пробелы в строке символов, которые должны быть введены.
Пример:
. ALΔPIC010Δ-SC
Строка символов в фигурных скобках ({ }):
Указывает опцию, которая может быть опущена.
Пример:
. PRΔTAG{Δ.sheet name}
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
vii
l Обозначения для показа операций клавиш или кнопок:
Символы в квадратных скобках ([ ]):
Символы в квадратных скобках в любом описании операции с клавишами или кнопками
обозначают клавишу на клавиатуре HIS (Станции Оператора), клавишу на операторской
клавиатуре, имя кнопки в окне, или отображаемый в окне элемент.
Пример:
Чтобы изменять функцию, нажмите клавишу [ESC].
l Обозначения, используемые в синтаксисе команды или программных
инструкциях:
Следующие обозначения используются в синтаксисе команды или в формате оператора
программы:
Символы в угловых скобках:
Указывает на строку символов, которые пользователь может определять произвольно
в соответствии с некоторыми инструкциями.
Пример:
#define <Identifier><Character string>
Метка “...”
Указывает, что предыдущая команда или аргумент может быть повторена.
Пример:
Imax (arg1, arg2, ...)
Символы в квадратных скобках ([ ]):
Указывает строки символов, которые могут быть опущены.
Пример:
sysalarm format_string [output_value ...]
Символы в разделителях (| |):
Указывает на строку символов, которые могут быть выбраны из более чем одной опции.
Пример:
opeguide
<format_character_string> [, <output_value> ...]
OG,<element number>
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
viii
n Метки обозначений
В этом Руководстве Вы встретите несколько различных типов символов, используемых
для выделения различных разделов текста. Ниже описаны эти пиктограммы.
ВНИМАНИЕ
Обозначает инструкции, которые следует соблюдать, во избежание физического
поражения и удара электротоком или смерти оператора.
ПРЕДОСТЕРЕЖЕНИЕ
Обозначает инструкции, которые следует соблюдать для предотвращения
повреждения программного обеспечения или аппаратных средств, или сбоя системы.
ПРЕДУПРЕЖДЕНИЕ
Указывает на дополнительную информацию, необходимую для понимания операции
или функции.
РЕКОМЕНДАЦИЯ
Указывает на дополнительную информацию.
СМОТРИТЕ
ТАКЖЕ
Указывает на источник информации, который следует прочитать.
Щелчок мыши на ссылке зеленого цвета вызывает источник, на ссылке черного
цвета — нет.
n Рисунки
Некоторые рисунки могут быть частично увеличены, упрощены, или опущены для
удобства описания.
Некоторые изображения дисплеев, приводимые в руководстве, могут иначе располагаться
на экране или применять иные типы символов (например, прописные/строчные
буквы). Также обратите внимание, что некоторые изображения, содержащиеся в этом
Руководстве — это примеры дисплеев.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
ix
Авторское право и торговые марки
n Авторские права защищены
Авторские права программ и интерактивного Руководства, содержащегося на CD-ROM,
защищены.
Интерактивное Руководство защищено от модификации алгоритмом защиты PDF, но его
можно выводить на принтер. Распечатывание интерактивного Руководства разрешено
только для целей использования устройства. При использовании распечатанной
информации интерактивного Руководства убедитесь, что у Вас самая последняя его
версия, это указывается на компакт-диске.
Никакая часть интерактивного руководства не может быть передана, продана,
распространена (включая распространение через компьютерную сеть, или тому
подобное), зарегистрирована или записана на видеопленку.
n Подтверждения торговых марок
•
CENTUM – зарегистрированная торговая марка YOKOGAWA.
•
Microsoft, Windows, Windows Vista, Visual Basic, Visual C++ и Visual Studio –
зарегистрированные торговые марки Корпорации Microsoft в Соединенных Штатах
и/или других странах.
•
Adobe, Acrobat и Acrobat Reader – торговые марки Adobe Systems Incorporated,
зарегистрированные в определенной юрисдикции.
•
Ethernet – зарегистрированная торговая марка XEROX Corporation.
•
Java – зарегистрированная торговая марка Sun Microsystems Inc.
•
MELSEC – зарегистрированная торговая марка Mitsubishi Electric Corporation.
•
Modicon и Modbus – зарегистрированные торговые марки Schneider Electric SA.
•
Memocon-SC – зарегистрированная торговая марка Yaskawa Electric Corporation.
•
PLC – зарегистрированная торговая марка Rockwell Automation Inc.
•
SYSMAC – зарегистрированная торговая марка OMRON Corporation.
•
SIEMENS и SIMATIC – зарегистрированные торговые марки Siemens Industrial
Automation Ltd.
•
“FOUNDATION” в “FOUNDATION fieldbus” – зарегистрированная торговая марка
Fieldbus Foundation.
•
SmartPlant – зарегистрированная торговая марка Intergraph Corporation.
•
“HART” – зарегистрированная торговая марка HART Communication Foundation.
•
Все прочие имена компаний и названия устройств, упомянутые в этом Руководстве –
торговые марки или зарегистрированные торговые марки соответствующих
компаний.
•
В настоящем руководстве символы «TM» или «®» не используются для обозначения
торговых марок или зарегистрированных торговых марок.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Содержание A-1
CENTUM VP
Справочное руководство
Обзор функций станции управления
IM 33M01A30-40R 1-е издание
СОДЕРЖАНИЕ
ЧАСТЬ А Обзор функций станции управления
A1.
Обзор функций станции управления (FCS) ....................................A1-1
A1.1
Модели станций FCS.................................................................................... A1-2
A1.2
Структура функций FCS.............................................................................. A1-7
A1.2.1
Расчет управляющих действий.....................................................A1-8
A1.2.2
Вход/выход процесса и программный вход/выход...................A1-10
A1.3
Типы баз данных FCS................................................................................ A1-11
A1.4
Список функциональных блоков............................................................ A1-14
A2.
Описание интерфейсов в/в.................................................................. A1-1
A3.
Входы/выходы процесса....................................................................A1-1
A3.1
A3.2
A3.3
A3.4
A4.
Аналоговые входы/выходы...................................................................... A1-2
A3.1.1
Аналоговый вход...........................................................................A1-10
A3.1.2
Аналоговый выход........................................................................A1-11
Дискретные входы/выходы..................................................................... A1-12
A3.2.1
Дискретный вход...........................................................................A1-18
A3.2.2
Дискретный выход........................................................................A1-20
Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS.. A1-30
A3.3.1
Конфигурация модуля управляющего входа/выхода...............A1-33
A3.3.2
Параметры многоточечного аналогового управляющего входа/
выхода............................................................................................A1-50
A3.3.3
Параметры мультиплексора и входов/выходов мультиплексора
(разъемного типа).........................................................................A1-55
A3.3.4
Параметры реле, контактной клеммы и контактного разъемаA1-69
Конфигурирование в/в процесса для KFCS2, KFCS и FFCS.............. A1-76
A3.4.1
Параметры аналоговых входов/выходов участка (FIO)...........A1-80
A3.4.2
Параметры дискретных входов/выходов FIO......................... A1-116
A3.4.3
Установочные параметры переменной HART........................ A1-132
Программные входы/выходы............................................................A1-1
A4.1
Общие переключатели................................................................................ A1-6
A4.2
Глобальный переключатель.................................................................... A1-17
A4.3
Выход сообщения сигнализатора (AN%)............................................... A1-20
A4.4
Сообщение последовательности........................................................... A1-26
A4.5
Сообщение сигнализатора с данными.................................................. A1-33
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A1. Обзор функций станции управления (FCS)>
A1-1
A1. Обзор функций станции
управления (FCS)
Станция управления (FCS) представляет собой устройство, осуществляющее
управление процессом. Существует несколько типов FCS, предназначенных для
различных приложений и размеров. Кроме того, при работе с FCS существует
возможность выбора следующих типов баз данных: общего, регуляторного
управления, логического управления или регулирования блока приборов.
Настоящая глава содержит описание моделей, функциональной структуры и типов
баз данных FCS. В конце главы помещен список всех функциональных блоков FCS
в соответствии с их классификацией, используемой в данном руководстве. Кроме
того, даны классификации этих функциональных блоков в базах данных.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-2
<A1.1 Модели станций FCS>
A1.1
Модели станций FCS
В зависимости от приложения предусмотрено несколько моделей станций FCS:
стандартная, расширенная и компактная.
В настоящей главе даны обзор и описание типов станций FCS.
n Модели FCS
Модели станции FCS могут быть стандартного, расширенного и компактного типа
в зависимости от приложений.
Станции FCS расширенного типа подразделяются на KFCS2 и LFCS2 в зависимости
от элементов входа/выхода.
Станции FCS стандартного типа подразделяются на KFCS и LFCS в зависимости
от элементов входа/выхода.
Станции FCS компактного типа подразделяются на FFCS и SFCS в зависимости
от элементов входа/выхода.
В качестве FCS компактного типа в CENTUM VP могут применяться PFCS стандартного
типа и PFCS расширенного типа для CS 1000.
Элементы в/в станций KFCS2, KFCS и FFCS включают “сетевой в/в участка (FIO)” и
“расширенную последовательную шину на объединительной плате (шину ESB)”.
Элементы в/в станций LFCS2 и LFCS включают “удаленный в/в (RIO)” и шину RIO.
Станции SFCS, PFCS стандартного типа и PFCS расширенного типа в качестве элементов
в/в используют модули в/в для RIO.
Кроме того, система управления CENTUM VP поддерживает “RFCS5” и “RFCS2” для
выполнения перехода с систем CENTUM V или CENTUM-XL. Кроме того, для реализации
сложных схем управления можно использовать систему “APCS”.
Ниже даны обзор и описание типов станций для различных моделей FCS.
l FCS расширенного типа для FIO (KFCS2)
KFCS2 применимы для блоков управления с большим числом входных и выходных
сигналов.
Зона управления KFCS2 называется блоком управления (FCU), в котором установлена
интерфейсная карта шины ESB. Для обмена данными между интерфейсной картой шины
ESB и устройствами В/В используется шина ESB.
Существуют четыре типа FCU для KFCS2:
•
Блок управления AFG30S (для FIO, монтируемый в стойке)
•
Дуплексный блок управления AFG30D (для FIO, монтируемый в стойке)
•
Блок управления AFG40S (для FIO, монтируемый в шкафу)
•
Дуплексный блок управления AFG40D (для FIO, монтируемый в шкафу)
KFCS2 расширенного типа предоставляется в качестве базового программного
обеспечения вместе с пакетом LFS1330 “Функция управления для станции расширенного
управления (FIO)”.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-3
<A1.1 Модели станций FCS>
l FCS стандартного типа для FIO (KFCS)
KFCS представляет собой станцию управления стандартного типа в системе управления
CENTUM VP.
Зона управления KFCS называется блоком управления (FCU), в котором установлена
интерфейсная карта шины ESB. Шина ESB используется для обмена данных между
интерфейсной картой шины ESB и блоком ввода-вывода.
Для станции KFCS предусмотрены следующие четыре типа блоков FCU:
•
Блок управления AFS30S (монтируемый в стойке, для FIO)
•
Дуплексный блок управления AFS30D (для FIO, монтируемый в стойке)
•
Блок управления AFS40S (для FIO, монтируемый в шкафу)
•
Дуплексный блок AFS40D (для FIO, монтируемый в шкафу)
KFCS стандартного типа предоставляется вместе с пакетом программного обеспечения
LFS1300 “Функция управления для станции управления стандартного типа (FIO)”.
l FCS компактного типа для FIO (FFCS)
FFCS представляет собой станцию управления компактного типа в системе управления
CENTUM VP.
Станция FFCS предназначена для организации управления процессами среднего и
малого масштаба. Станция FFCS также предназначена для использования в схемах с
сильной степенью распределения.
Для станции FFCS предусмотрены следующие два типа блоков FCU:
•
Блок управления AFF50S (для FIO, монтируемый в стойке)
•
Дуплексный блок управления AFF50D (для FIO, монтируемый в стойке)
Станция FFCS предоставляется вместе с пакетом базового программного обеспечения
LFS1350 “Функция управления для станции управления компактного типа (FIO)”.
l FCS расширенного типа для RIO (LFCS2)
LFCS2 применимы для блоков управления с большим числом входных и выходных
сигналов.
Зона управления LFCS2 называется блоком управления (FCU), в котором установлена
интерфейсная карта шины RIO. “Шина RIO” используется для обмена данных между
интерфейсной картой шины RIO и блоками В/В.
Для LFCS2 существуют четыре типа FCU:
•
Блок управления AFG10S (для RIO, монтируемый в стойке)
•
Дуплексный блок управления AFG10D (для RIO, монтируемый в стойке)
•
Блок управления AFG20S (для RIO, монтируемый в шкафу)
•
Дуплексный блок управления AFG20D (для RIO, монтируемый в шкафу)
Станция управления LFCS2 расширенного типа предоставляется вместе с пакетом
базового программного обеспечения LFS1130 “Функция управления для станции
расширенного управления (RIO)”.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-4
<A1.1 Модели станций FCS>
l FCS стандартного типа для RIO (LFCS)
FCS стандартного типа в системе управления CENTUM VP.
Зона управления станции LFCS называется блоком управления (FCU), в котором
установлена интерфейсная карта шины RIO. “Шина RIO” используется для обмена
данными между интерфейсной картой шины RIO и блоками В/В.
Для станции LFCS предусмотрены следующие четыре типа блоков FCU:
•
Блок управления AFS10S (для RIO, монтируемый в стойке)
•
Дуплексный блок управления AFS10D (для RIO, монтируемый в шкафу)
•
Блок управления AFS20S (для RIO, монтируемый в шкафу)
•
Дуплексный блок управления AFS20D (для RIO, монтируемый в шкафу)
Станция управления LFCS стандартного типа предоставляется вместе с пакетом базового
программного обеспечения LFS1100 “Функция управления для станции стандартного
управления (RIO)”.
l FCS компактного типа (SFCS)
Станция FCS компактного типа (SFCS) применяется при распределении станций FCS
по объекту. Благодаря поддержке высокоскоростной связи, SFCS применяется для
обеспечения информационного взаимодействия с подсистемами.
Для станции SFCS компактного типа предусмотрены следующие два типа станций:
•
Станция управления PFCSH (компактного типа)
•
Дуплексная станция управления PFCDH (компактного типа)
Станция управления SFCS компактного типа предоставляется вместе с пакетом базового
программного обеспечения LFS1120 “Функция управления для станции управления
компактного типа”
l PFCS стандартного типа
Станция PFCS стандартного типа может использоваться в системе управления CENTUM VP.
Для использования в системе управления CENTUM VP необходим пакет программного
обеспечения LFS1000 для PFCS стандартного типа.
Для станции РFCS стандартного типа предусмотрены следующие два типа станций:
•
Станция управления участком PFCSS (стандартного типа)
•
Станция управления участком PFCDS (стандартного типа)
l PFCS расширенного типа
Станция PFCS расширенного типа может использоваться в системе управления
CENTUM VP. Для использования в системе управления CENTUM VP необходим пакет
программного обеспечения LFS1020 для PFCS расширенного типа.
Для станции РFCS расширенного типа предусмотрены следующие два типа станций:
•
Станция управления участком PFCSS (расширенного типа)
•
Дуплексная станция управления участком PFCDS (расширенного типа)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-5
<A1.1 Модели станций FCS>
l Мигрированная FCS (RFCS5)
Конфигурация станции RFCS5 строится путем замены вложенной зоны управления
действующей системы CENTUM V или CENTUM-XL на блок управления (FCU) станции
KFCS2 в системе СENTUM VP.
RFCS5 позволяет продолжать использовать платы формирования сигнала и клеммники
существующей системы. В качестве плат в/в можно продолжать использовать
существующие платы, либо заменить их модулями FIO.
При использовании существующих плат в/в, установите интерфейсную карты шины SI на
новом FCU для подключения существующей зоны в/в через шину SI.
Кроме того, можно также использовать модули FIO, если установить интерфейсную карты
шины ESB в FCU для подключения модулей FIO через шину ESB.
Для RFCS5 существуют следующие четыре типа станций для использования
существующих плат в/в CENTUM V и CENTUM-XL:
СМОТРИТЕ
ТАКЖЕ
•
Станция управления AFG81S (SIO/FIO, CENTUM V мигрированного типа)
•
Дуплексная станция управления участком AFG81D (SIO/FIO, CENTUM V
мигрированного типа)
•
Станция управления AFG82S (SIO/FIO, CENTUM-XL мигрированного типа)
•
Дуплексная станция управления участком AFG82D (SIO/FIO, CENTUMXL
мигрированного типа)
Подробно о RFCS5 и компонентах в/в CENTUM V и CENTUM-XL смотрите:
Мигрированная FCS (FIO) (IM 33M50W10-40E)
При замене существующих плат в/в новыми модулями FIO замените блоки в/в
действующей станции модулями узлов KFCS2. Установите интерфейсные карты шины
ESB на новом FCU для подключения модулей узлов, на которых устанавливаются модули
FIO, через шину ESB. Затем подключите модули FIO к действующим формирователям
сигналов и клеммникам с использованием кабельных соединений KS.
Для RFCS5 существуют следующие четыре типа станций для замены существующих плат
в/в модулями FIO:
•
Станция управления AFG83S (SIO/FIO, CENTUM V мигрированного типа)
•
Дуплексная станция управления участком AFG83D (SIO/FIO, CENTUM V
мигрированного типа)
•
Станция управления AFG84S (SIO/FIO, CENTUMXL мигрированного типа)
•
Дуплексная станция управления участком AFG84D (SIO/FIO, CENTUMXL
мигрированного типа)
Станция управления RFCS5 предоставляется вместе с пакетом базового программного
обеспечения LFS1330 “Функция управления для станции расширенного управления (FIO)”.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-6
<A1.1 Модели станций FCS>
l Мигрированная FCS (RFCS2)
Конфигурация станции RFCS2 строится путем замены вложенной зоны управления
действующей системы CENTUM V или CENTUM-XL на блок управления (FCU) станции
KFCS2 в системе СENTUM VP.
RFCS2 позволяет продолжать использовать платы формирования сигнала и клеммники
существующей системы. В качестве плат в/в можно продолжать использовать
существующие платы, либо заменить их модулями FIO.
При использовании существующих плат в/в, установите интерфейсную карты шины SI на
новом FCU для подключения существующей зоны в/в через шину SI.
Кроме того, можно также использовать модули FIO, если установить интерфейсную карты
шины ESB в FCU для подключения модулей FIO через шину ESB.
Для RFCS2 существуют следующие четыре типа станций для использования
существующих плат в/в CENTUM V и CENTUM-XL:
• Станция управления AFS81S (SIO/FIO, CENTUM V мигрированного типа)
• Дуплексная станция управления AFS81D (SIO/FIO, CENTUM V мигрированного типа)
• Станция управления AFS82S (SIO/FIO, CENTUM VXL мигрированного типа)
• Дуплексная станция управления AFS82D (SIO/FIO, CENTUM VXL мигрированного
типа)
СМОТРИТЕ
ТАКЖЕ
Подробно о RFCS2 и компонентах в/в CENTUM V и CENTUM-XL смотрите:
Мигрированная FCS (FIO) (IM 33M50W10-40E)
При замене существующих плат в/в новыми модулями FIO замените блоки в/в действующей
станции модулями узлов KFCS. Установите интерфейсные карты шины ESB на новом FCU
для подключения модулей узлов, на которых устанавливаются модули FIO, через шину ESB.
Затем подключите модули FIO к действующим формирователям сигналов и клеммникам с
использованием кабельных соединений KS.
Для RFCS2 существуют следующие четыре типа станций для замены существующих плат в/в
модулями FIO:
•
•
Станция управления AFS83S (SIO/FIO, CENTUM V мигрированного типа)
Дуплексная станция управления участком AFS83D (SIO/FIO, CENTUM V
мигрированного типа)
• Станция управления AFS84S (SIO/FIO, CENTUMXL мигрированного типа)
• Дуплексная станция управления участком AFS84D (SIO/FIO, CENTUMXL
мигрированного типа)
Станция управления RFCS2 компактного типа предоставляется вместе с пакетом
базового программного обеспечения LFS1300 “Функция управления для станции
cтандартного управления (FIO)”.
l Станция управления дополнительной обработкой данных (APCS)
Станция управления дополнительной обработкой данных (APCS) представляет
собой станцию, выполняющую расчет управления на персональном компьютере
(PC) для реализации сложных алгоритмов управления и повышения эффективности.
При поступлении входных сигналов от FCS по сети V станция APCS с постоянной
периодичностью выполняет расчет управления, используя функциональный блок APCS, и
выводит результат вычислений в качестве данных функционального блока станции FCS.
Станция APCS может использовать стандартные функциональные блоки FCS.
Вход/выход управления процессом не может быть подсоединен к APCS.
Для APCS предусмотрен следующий тип станции:
• Станция управления дополнительной обработкой данных APCS
СМОТРИТЕ
ТАКЖЕ
Подробно о станции APCS смотрите:
APCS (IM 33M15U10-40E)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-7
<A1.2 Структура функций FCS>
A1.2
Структура функций FCS
Функции FCS включают функции расчета управления и функции входа/выхода
управления процессом. Настоящая глава содержит описание общей структуры
функций FCS и каждой функции в отдельности.
n Общая структура функций FCS
FCS содержит различные типы функциональных блоков, выполняющих регулирующие
вычисления, а также функции входа/выхода, включая вход/выход процесса и
программный вход/выход.
FCS
Основные функции управления
Программные входы/выходы
Блоки регуляторного управления
Общий переключатель
Блоки арифметических вычислений
Сообщение сигнализатора
Блоки логического управления
Сообщение логического управления
Экранные блоки
Блоки SPC
Приборы блоков
Опции
Индикатор конфигурации
клапанов (*1)
Блоки управления внешними
площадками (*1)
Интерфейсы входа/выхода
В/В процесса
Коммуникац. В/В
В/В шины Fieldbus
A010201R.eps
*1:
Данная опция применима для всех FCS, кроме PFCS.
Рисунок
Общая структура функций FCS
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1.2.1
<A1.2 Структура функций FCS>
A1-8
Расчет управляющих действий
Различные функциональные блоки, входящие в состав FCS, обеспечивают
выполнение расчетов для управления технологическим объектом.
Функциональный блок представляет собой минимальный структурный элемент,
выполняющий расчет управления. Управляющие действия могут выполняться,
когда функциональный блок обрабатывает сигналы, поступающие с внешнего
устройства участка на станцию FCS участка. Результаты обработки выдаются на
другой функциональный блок или устройство участка.
Помимо функциональных блоков, выполняющих основное управление, для FCS
предусмотрены также дополнительные функциональные блоки.
n Основные функции управления
В состав станции FCS входят перечисленные ниже функциональные блоки основного
управления.
l Блок регуляторного управления
Блок регуляторного управления используется для выполнения расчетов, главным
образом, с использованием аналоговых значений процесса, и обеспечивает текущий
контроль и управление процессами.
К блокам регуляторного управления относятся блоки индикации входа, регуляторы,
ручные загрузчики, блоки установки сигнала, ограничители сигнала, селекторы сигналов,
распределители сигналов, сигнализаторы, блоки управления счетчиком импульсов, блоки
прибора YS и экранные блоки шины Foundation Fieldbus (*1).
*1:
KFCS2/KFCS/FFCS/RFCS5/RFCS2 поддерживают экранные блоки шины Foundation Fieldbus.
l Блок вычислений
Блоки вычислений являются вспомогательными средствами осуществления
регуляторного и логического управления и выполняют обработку таких общих расчетов,
как арифметические и аналоговые вычисления, а также логические операции.
К блокам вычислений относятся блок арифметических вычислений, блок аналоговых
вычислений, блок логических операций (*1), блок универсальных вычислений и блок
вспомогательных вычислений.
*1:
Блоки логических операций применимы для всех FCS, кроме PFCS.
l Блок логического управления
Логическое управление предполагает последовательную обработку каждого этапа
управления в соответствии с предварительно заданными условиями и порядком. Блок
логического управления является функциональным блоком, выполняющим логическое
управление.
К блокам логического управления относятся блок таблицы последовательности,
блок логической схемы, блок функциональной схемы последовательности SFC, блок
переключения, вспомогательный блок последовательности и блок контроля клапанов.
l Экранный блок
Экранный блок является функциональным блоком, обеспечивающим распознавание
функциональных блоков со сложной структурой как единичных функциональных блоков.
Экранные блоки подразделяются на аналоговые, логические и гибридные.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-9
<A1.2 Структура функций FCS>
l Блок SFC
Блок функциональной схемы последовательности (SFC) представляет собой язык
графического программирования, описывающий действие логического управления.
Блок SFC является блоком логического управления и используется для описания
функциональной схемы последовательности.
РЕКОМЕНДАЦИИ
Помимо блока SFC, функциональная схема последовательности (SFC) используется также в
перечисленных ниже функциональных блоках. Однако, порядок описания SFC для них различен.
• Прибор блока устройств
• Операции
l Прибор блока устройств
Прибор блока устройств является функциональным блоком, осуществляющим
диспетчерское управление блоком, под которым понимается функция управления и
контроля работы устройств, составляющих технологический комплекс, в совокупности
называемый блоком, в режиме пакетной или непрерывной обработки. Диспетчерское
управление блоком инициирует работу блока оборудования, определяя часть
оборудования технологического комплекса как «блок устройств» или «блок» и назначая
для каждого блока устройств «прибор блока».
n Дополнительные функциональные блоки
Для станции FCS существуют следующие дополнительные функциональные блоки:
l Индикатор конфигурации клапанов
Индикатор конфигурации клапанов является функциональным блоком, который
отслеживает состояние открытия/закрытия клапанов систем транспортировки на объекте.
l Блок управления внешними площадками
Блок управления внешними площадками – это функциональный блок, управляющий
смешиванием на внешних площадках нефтеочистки, а также при перевозке.
К блокам управления внешними площадками относится задатчик периодического
регулирования расхода (FSBSET) и блок управления смешиванием (BLEND).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-10
<A1.2 Структура функций FCS>
A1.2.2
Вход/выход процесса и программный вход/выход
Станция управления FCS обеспечивает обмен данными между функциональными
блоками станции и устройствами низовой аппаратуры через вход/выход
процесса, коммуникационный вход/выход или вход/выход шины Fieldbus. Обмен
данными осуществляется непосредственно между функциональными блоками
FCS или несколькими станциями FCS. Данные также могут передаваться через
программный вход/выход.
n Вход/выход процесса
Вход/выход процесса используется для обмена сигналами между устройствами низовой
аппаратуры и станциями FCS.
Предусмотрены два типа входа/выхода процесса – “аналоговый вход/выход” и
“дискретный вход/выход” в зависимости от типа передаваемого сигнала.
СМОТРИТЕ
ТАКЖЕ
Подробно о входе/выходе процесса смотрите в разделе:
A3 “Входы/выходы процесса”
n Коммуникационный вход/выход
Коммуникационный вход/выход используется для доступа к различным типам данных,
с которыми работают такие подсистемы, как программируемый логический контроллер
(PLC).
СМОТРИТЕ
ТАКЖЕ
Подробно о коммуникационном входе/выходе смотрите:
Часть J “Связь между подсистемами (с внешним В/В RIO)”
Часть K “Связь между подсистемами (с В/В участка FIO)”
Часть N “PROFIBUS”
n Вход/выход шины Fieldbus
Вход/выход шины Fieldbus используется для доступа к различным типам данных, с
которыми работают устройства низовой аппаратуры на шине Fieldbus.
СМОТРИТЕ
ТАКЖЕ
•
Подробно о входе/выходе шины Fieldbus применительно к KFCS2, KFCS, FFCS, RFCS5 или RFCS2
смотрите в документе:
Справочное руководство шины Foundation Fieldbus (IM 33М20Т1040E)
•
Подробно о входе/выходе шины Fieldbus применительно к PFCS, LFCS2, LFCS5 или SFCS смотрите
Инструментальные средства шины Foundation Fieldbus (IM 33S05P1001E)
n Программный вход/выход
Программный вход/выход является виртуальным входом/выходом, обрабатываемым
программой на FCS.
Программный вход/выход включает “внутренний переключатель”, используемый для
обмена логических значений между функциональными блоками и функциями другого
назначения, и “выход сообщения”, используемый для выдачи сообщения о событии.
СМОТРИТЕ
ТАКЖЕ
Информация о программном входе/выходе содержится в разделе:
A4 “Программные входы/выходы”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-11
<A1.3 Типы баз данных FCS>
A1.3
Типы баз данных FCS
Функциональные блоки и число точек В/В (пропускная способность) станции FCS
задаются в базах данных FCS. Каждая база данных имеет свои особенности,
например, большое число используемых точек функциональных блоков
конкретного типа. Работа с FCS предполагает выбор нужной базы данных из числа
имеющихся. Данная глава содержит обзор типов баз данных FCS.
n Базы данных PFCS стандартного типа
Для стандартной PFCS возможен выбор одной из приведенных ниже баз данных:
•
Regulatory Control Standard (стандартного регуляторного управления)
•
Regulatory Monitoring (регуляторного контроля)
•
SEQ Monitoring (логического контроля)
•
SEQ Control Standard (Medium) (стандартного логического управления со средним
объемом памяти)
•
SEQ Control Standard (Large) (стандартного логического управления с большим
объемом памяти)
•
GeneralPurpose (общего назначения)
n Базы данных PFCS расширенного типа
Для расширенной PFCS возможен выбор из приведенного ниже списка:
•
Regulatory Control Enhanced (расширенного регуляторного управления (с загрузкой
языка программирования С))
•
Small-Sized Unit Control (управления малыми блоками)
• SmallSized Unit Control (Loaded C) (управления малыми блоками (с загрузкой языка С))
СМОТРИТЕ
ТАКЖЕ
•
SEQ Control Enhanced (Large) (расширенного логического управления с большим
объемом памяти)
•
SEQ Control Standard (Large/C) (стандартного логического управления с большим
объемом памяти/с загрузкой языка программирования С))
•
SEQ Control Enhanced (Large/С) (расширенного логического управления с большим
объемом памяти с загрузкой языка С)
•
SEQ Control Enhanced (Medium) with Recipe (расширенного логического управления
по рецепту со средним объемом памяти)
•
SEQ Control Standard (Medium/C) (стандартного логического управления со средним
объемом памяти/с загрузкой языка программирования С))
•
SEQ Control Enhanced (Medium/С) with Recipe (расширенного логического управления
по рецепту со средним объемом памяти с загрузкой языка С)
•
General (Calculation Oriented) (универсальная (ориентированная на вычисления))
•
Batch Control (SEBOL Oriented with Recipe) (управление периодическими процессами
(ориентированная на SEBOL с рецептом))
•
Batch Control (Sequence Table Oriented with Recipe) (управление периодическими
процессами (ориентированная на таблицу последовательности с рецептом))
Подробно о базах данных PFCS смотрите в подразделе:
“n Задание типа базы данных” в разделе F2.4.1 “Создание новой станции FCS”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-12
<A1.3 Типы баз данных FCS>
n Базы данных KFCS2
Для KFCS2 возможен выбор одной из перечисленных ниже баз данных:
•
GeneralPurpose (общего назначения)
•
Migration (мигрированного типа)
•
Remote Node Expanded (расширенная за счет удаленного узла)
n Базы данных KFCS
Для KFCS возможен выбор одной из перечисленных ниже баз данных:
•
GeneralPurpose (общего назначения)
•
GeneralPurpose (Large number of elements) (общего назначения c большим числом
элементов)
•
Continuous Monitoring (непрерывного контроля)
•
Sequence Monitoring (логического контроля)
•
Regulatory Control (регуляторного управления)
•
SEQ Control (логического управления, в основном посредством логических блоков)
•
SEQ Control (логического управления, в основном посредством блоков SFC)
•
Unit Control (without Recipe) (управления блоком без рецепта)
•
Unit Control (with Recipe) (управления блоком с рецептом)
•
Offsite Block (управления внешними площадками)
•
Valve Pattern Monitor (с индикатором положения клапанов)
•
Migration (мигрированного типа)
•
Migration Type with Expanded Sequence Table (мигрованного типа с расширенной
таблицей последовательности)
•
Sequence Control (логического управления с расширенным логическим блоком)
n Базы данных FFCS
Для FFCS может быть выбрана следующая база данных:
•
GeneralPurpose (общего назначения)
n Базы данных LFCS2
Для LFCS2 возможен выбор одной из перечисленных ниже баз данных:
•
GeneralPurpose (общего назначения)
•
Migration (мигрированного типа)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-13
<A1.3 Типы баз данных FCS>
n Базы данных LFCS
Для LFCS возможен выбор одной из перечисленных ниже баз данных:
•
GeneralPurpose (общего назначения)
•
General-Purpose (Large number of elements) (общего назначения c большим числом
элементов)
•
Continuous Monitoring (непрерывного контроля)
•
Sequence Monitoring (логического контроля)
•
Regulatory Control (регуляторного управления)
•
Sequence Control (логического управления, в основном посредством логических
блоков)
•
Sequence Control (логического управления, в основном посредством блоков SFC)
•
Unit Control (without Recipe) (управления блоком без рецепта)
•
Unit Control (with Recipe) (управления блоком с рецептом)
•
Offsite Block (управления внешними площадками)
•
Valve Pattern Monitor (с индикатором клапанов)
•
Migration (мигрированного типа)
•
Migration Type with Expanded Sequence Table (мигрированного типа с расширенной
таблицей последовательности)
•
Sequence Control (логического управления с расширенным логическим блоком)
n Базы данных SFCS
Для SFCS возможен выбор одной из перечисленных ниже баз данных:
СМОТРИТЕ
ТАКЖЕ
•
GeneralPurpose (общего назначения)
•
Continuous Monitoring (непрерывного контроля)
•
Sequence Monitoring (логического контроля)
•
Unit Control (without Recipe) (управления блоком без рецепта)
•
Unit Control (with Recipe) (управления блоком с рецептом)
Подробно о базах данных KFCS2, KFCS, FFCS, LFCS2, LFCS и SFCS смотрите в подразделе:
“n Задание типа базы данных” в разделе F2.4.1 “Создание новой станции FCS”
n Базы данных RFCS5 и RFCS2
СМОТРИТЕ
ТАКЖЕ
Подробно о базах данных RFCS5, RFCS2 смотрите в подразделе:
“n Тип базы данных” в разделе A1.1 “Создание мигрированной FCS”
Руководства по мигрированной FCS (FIO) (IM 33M50W10-40E)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-14
<A1.4 Список функциональных блоков>
A1.4
Список функциональных блоков
▼ Наименование модификации
Данная глава содержит обзор всех функциональных блоков станции управления
FCS.
Классификация функциональных блоков баз данных FCS дана в конце данной
главы.
n Классификация блоков регуляторного управления
Таблица
Блоки регуляторного управления (1/2)
Тип блока
Блок индикатора входа
Блок регуляторного
управления
Ручной загрузчик
Код
PVI
PVI-DV
PID
PI-HLD
PID-BSW
ONOFF
ONOFF-E
ONOFF-G
ONOFF-GЕ
PID-TP
PD-MR PD
PI-BLEND
PID-STC
MLD
MLD-PVI
MLD-SW
MC-2
RATIO
PG-L13
BSETU-2
BSETU-3
VELLIM
SS-H/M/L
AS-H/M/L
SS-DUAL
FOUT
FFSUM
XCPL
SPLIT
ALM-R
Название
Блок индикатора входа
Блок индикатора входа с сигнализацией отклонения
ПИД-регулятор
ПИ-регулятор со стробированием
ПИД-регулятор с переключением алгоритма расчетов
2-позиционный регулятор вкл./выкл.
Расширенный 2-позиционный регулятор вкл./вкл.
3-позиционный регулятор вкл./вкл.
Расширенный 3-позиционный регулятор вкл./вкл.
Пропорциональный времени ПИД-регулятор
ПД-регулятор с ручной перезагрузкой
ПИ-регулятор смешения
ПИД-регулятор с самонастройкой
Ручной загрузчик
Ручной загрузчик с индикатором входа
Ручной загрузчик с переключателем режима Авто/Ручной
2-х позиционный блок управления двигателем
Расширенный 2-х позиционный блок управления
двигателем
3-х позиционный блок управления двигателем
Расширенный 3-х позиционный блок управления
двигателем
Блок установки соотношения
13-зонный программатор
Блок-задатчик параметров цикла с измерением расхода
Блок-задатчик параметров цикла с измерением веса
Ограничитель скорости
Селектор сигнала
Автоселектор (макс./средн./миним.)
Селектор дублированных сигналов
Блок распределения сигнала при каскадном управлении
Блок компенсации сигнала при упреждающем управлении
Блок выхода невзаимосвязанного управления
Блок разделителя управляющего сигнала
Блок представления сигнализации
PTC
Блок подсоединения входа счетчика импульсов
MC-2Е
MC-3
MC-3Е
Блок - задатчик сигнала
Ограничитель сигнала
Селектор сигнала
Распределитель сигнала
Блок сигнализации
Блок входа счетчика
импульсов
*1:
Данный функциональный блок применим для всех FCS, кроме PFCS.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
Блоки регуляторного управления (2/2)
Тип блока
Код
SLCD
SLPC
SLMC
SMST-111
Блок прибора YS
SMST-121
SMRT
SBSD
SLCC
SLBC
STLD
FF-AI
FF-DI
FF-CS
FF-PID
FF-RA
Экранный блок шины
Foundation Fieldbus (*2)
FF-AO
FF-DO
FF-OS
FF-SC
FF-IT
FF-IS
FF-MDI
FF-MDO
FF-MAI
FF-MAO
FF-SUNV
*2:
СМОТРИТЕ
ТАКЖЕ
A1-15
<A1.4 Список функциональных блоков>
Название
Регулятор с индикатором прибора YS
Регулятор с программируемым индикатором прибора YS
Регулятор с программируемым индикатором прибора YS с
выходом PW
Экранный блок приборов YS с автоматическим/ручным
управлением и кнопочной установкой задания
Экранный блок прибора YS с автоматическим/ручным
управлением и манипулируемым выходным рычагом
Экранный блок установки соотношения прибора YS
Экранный блок установки параметров цикла прибора YS
Регулятор смешения прибора YS
Регулятор цикла прибора YS
Суммирующий блок
Блок AI шины Foundation Fieldbus
Блок DI шины Foundation Fieldbus
Блок селектора управления основной шиной Fieldbus
ПИД-регулятор шины Foundation Fieldbus
Экранный блок установки соотношения шины Foundation
Fieldbus
Блок AO шины Foundation Fieldbus
Блок DO шины Foundation Fieldbus
Блок разделения шины Foundation Fieldbus
Блок преобразования сигнала шины Foundation Fieldbus
Блок интегрирования шины Foundation Fieldbus
Блок селектора входа шины Foundation Fieldbus
Блок многоканального дискретного входа шины Foundation
Fieldbus
Блок многоканального дискретного выхода шины
Foundation Fieldbus
Блок многоканального аналогового входа шины Foundation
Fieldbus
Блок многоканального аналогового выхода шины
Foundation Fieldbus
Простой универсальный блок
Экранные блоки шины FOUNDATION Fieldbus применимы только для KFCS2/KFCS/FFCS/RFCS5/RFCS2. В данном
руководстве для таких блоков используется сокращенное название “Экранный блок FF”.
Для получения более подробной информации по экранному блоку шины FOUNDATION Fieldbus
смотрите:
Справочное руководство по FOUNDATION Fieldbus (IM 33M20T10-40E)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A1.4 Список функциональных блоков>
A1-16
n Классификация вычислительных блоков
Таблица
Вычислительные блоки (1/2)
Тип блока
Блок арифметических
вычислений
Блок аналоговых
вычислений
Блок логических
операций (*1)
*1:
Код
ADD
MUL
DIV
AVE
SQRT
EXP
LAG
INTEG
LD
RAMP
LDLAG
DLAY
DLAY-C
AVE-M
AVE-C
FUNC-VAR
TPCFL
ASTM1
ASTM2
AND
OR
NOT
SRS1-S
SRS1-R
SRS2-S
SRS2-R
WOUT
OND
OFFD
TON
TOFF
GT
GE
EQ
BAND
BOR
BNOT
Название
Блок сложения
Блок умножения
Блок деления
Блок усреднения
Блок вычисления квадратного корня
Блок вычисления экспоненты
Апериодическое звено первого порядка
Блок вычисления интеграла
Блок вычисления производной
Блок линейного изменения
Апериодическое звено
Блок времени задержки
Блок компенсации времени задержки
Блок скользящего среднего
Блок накопленного среднего
Блок кусочно-линейной аппроксимации переменной
Блок коррекции температуры и давления
Блок коррекции по ASTM (Старый JIS)
Блок коррекции по ASTM (Новый JIS)
Блок логического умножения
Блок логического сложения
Блок логического отрицания
Триггер с принудительной установкой и одним выходом
Триггер с принудительным сбросом и одним выходом
Триггер с принудительной установкой и двумя выходами
Триггер с принудительным сбросом и двумя выходами
Блок стирания
Таймер задержки включения
Таймер задержки выключения
Триггер подъема
Триггер спада
Блок операции сравнения (>)
Блок операции сравнения (>=)
Блок операции сравнения (=)
Блок поразрядного И
Блок поразрядного ИЛИ
Блок поразрядного НЕ
Блоки логических операций применимы для всех FCS, кроме PFCS.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A1.4 Список функциональных блоков>
Таблица
A1-17
Вычислительные блоки (2/2)
Тип блока
Универсальный
вычислительный блок
Дополнительный
вычислительный блок
Код
CALCU
CALCU-C
SW-33
SW-91
DSW-16
DSW-16C
DSET
DSET-PVI
BDSET-1L
BDSET-1C
BDSET-2L
BDSET-2C
BDA-L
BDA-C
ADL
Название
Универсальный вычислительный блок
Универсальный вычислительный блок со строковым в/в
3-полюсной 3-позиционный селекторный переключатель
1-полюсной 9-позиционный селекторный переключатель
Селекторный переключатель для 16 числовых констант
Селекторный переключатель для 16 строковых констант
Блок установки данных
Блок установки данных с индикатором входа
Блок установки 1 группы числовых данных
Блок установки 1 группы строковых данных
Блок установки 2 групп числовых данных
Блок установки 2 групп строковых данных
Блок сбора групп данных (числовые)
Блок сбора групп данных (строковые)
Блок межстанционной связи данных
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A1.4 Список функциональных блоков>
A1-18
n Классификация блоков логического управления
Таблица
Блоки логического управления
Тип блока
Дополнительный
блок логической
последовательности
TM
CTS
CTP
CI
CO
Название
Блок таблицы последовательности
Блок расширения масштаба
Блок логической схемы
Блок SFC с 3-позиционным переключателем
Блок SFC с кнопочным управлением
Аналоговый блок SFC
Блок переключателя приборов с одним входом
Блок переключателя приборов с двумя входами
Блок переключателя приборов с одним выходом
Блок переключателя приборов с двумя выходами
Блок переключателя приборов с одним входом и одним
выходом
Блок переключателя приборов с одним входом и двумя
выходами
Блок переключателя приборов с двумя входами и одним
выходом
Блок переключателя приборов с двумя входами и двумя
выходами
Расширенный блок переключателя приборов с одним
входом и двумя выходами однократного действия
Расширенный блок переключателя приборов с двумя
входами и 2 выходами однократного действия
Расширенный блок переключателя приборов с одним
входом (*1)
Расширенный блок переключателя приборов с двумя
входами (*1)
Расширенный блок переключателя приборов с одним
выходом (*1)
Расширенный блок переключателя приборов с двумя
выходами (*1)
Расширенный блок переключателя приборов с одним
входом и одним выходом (*1)
Расширенный блок переключателя приборов с одним
входом и двумя выходами (*1)
Расширенный блок переключателя приборов с двумя
входами и одним выходом (*1)
Расширенный блок переключателя приборов с двумя
входами и двумя выходами (*1)
Расширенный блок переключателя приборов с одним
входом и двумя выходами однократного действия (*1)
Расширенный блок переключателя приборов с двумя
входами и двумя 2 выходами однократного действия (*1)
Блок таймера
Блок счетчика программ
Блок счетчика входа последовательности импульсов
Блок входа команды
Блок выхода команды
Блок контроля клапанов
RL
RS
VLVM
Блок относительного выражения
Блок планировщика ресурсов
Блок контроля клапанов
Блок таблицы
последовательности
Блок логической схемы
Блок функциональной
схемы
последовательности SFC
Код
ST16
ST16E
LC64
_SFCSW
_SFCPB
_SFCAS
SI-1
SI-2
SO-1
SO-2
SIO-11
SIO-12
SIO-21
SIO-22
SIO-12Р
SIO-22Р
Блок переключателя
приборов
SI-1Е
SI-2Е
SО-1Е
SО-2Е
SIO-11Е
SIO-12Е
SIO-21Е
SIO-22Е
SIO-12PЕ
SIO-22PЕ
*1:
Данный функциональный блок применим для всех FCS, кроме PFCS стандартного типа.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A1.4 Список функциональных блоков>
A1-19
n Классификация экранных блоков
Таблица
Экранные блоки
Тип блока
Код
INDST2
Аналоговый экранный блок INDST2S
INDST3
BSI
Логичекий экранный блок
PBS5C
PBS10C
Гибридный экранный блок HAS3C
*1:
Название
Экранный блок-индикатор на два параметра
Экранный блок на два параметра с ручным управлением
Экранный блок на три параметра с ручным управлением
Индикатор состояния периодического процесса
Расширенный блок с 5-кнопочным переключателем
Расширенный блок с 10- кнопочным переключателем (*1)
Расширенный экранный блок с ручным управлением
Расширенный блок с 10кнопочным переключателем применим для всех FCS, кроме PFCS.
n Классификация приборов блоков и операций
Таблица
Приборы блоков и операции
Тип блока
Прибор блока
Код
_UTSW
_UTPB
_UTAS
_UTSW-N
Нерезидентный прибор
блока
_UTPB-N
_UTAS-N
OPSBL
OPSFC
Операции
OPSFCP1
OPSFCP2
OPSFCP3
OPSFCP4
OPSFCP5
Название
Прибор блока с 3-позиционным переключателем
Прибор блока с 5-позиционным переключателем
Аналоговый прибор блока
Нерезидентный прибор блока с 3-позиционным
переключателем
Нерезидентный прибор блока с 5-кнопочным
переключателем
Аналоговый нерезидентный прибор блока
Операции SEBOL
Операции SFC (функциональной схемы
последовательности)
Операции SFC с числовыми параметрами
Операции SFC со строковыми параметрами
Операции SFC с числовыми/строковыми параметрами
Операции SFC с целыми/строковыми параметрами
Операции SFC с числовыми/целыми параметрами
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-20
<A1.4 Список функциональных блоков>
n Классификация индикатора конфигурации клапанов
Таблица
Индикаторы конфигурации клапанов
Тип блока
Код
VPM64
VPM128
VPM256
Индикатор конфигурации
клапанов (*1)
VPM512
VPM64A
VPM128A
VPM256A
VPM512A
*1:
Название
Индикатор конфигурации клапанов
(объем данных – 64 Кб)
Индикатор конфигурации клапанов
(объем данных – 128 Кб)
Индикатор конфигурации клапанов
(объем данных – 256 Кб)
Индикатор конфигурации клапанов
(объем данных – 512 Кб)
Индикатор конфигурации клапанов с сигнализацией
(объем данных – 64 Кб)
Индикатор конфигурации клапанов с сигнализацией
(объем данных – 128 Кб)
Индикатор конфигурации клапанов с сигнализацией
(объем данных – 256 Кб)
Индикатор конфигурации клапанов с сигнализацией
(объем данных – 512 Кб)
Блокииндикаторы конфигурации клапанов применимы для всех FCS, кроме PFCS.
n Классификация блоков управления внешними площадками
Таблица
Блоки управления внешними площадками
Тип блока
Блок управления внешними
площадками (*1)
*1:
Код
FSBSET
BLEND
Название
Задатчик периодического регулирования расхода
Блок управления смешением
Блоки управления внешними площадками применимы для всех FCS, кроме PFCS.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-21
<A1.4 Список функциональных блоков>
n Классификация функциональных блоков в базах данных FCS:
кроме PFCS
Ниже приведен список наименований моделей функциональных блоков, соответствующих
их классификации в базах данных FCS.
СМОТРИТЕ
ТАКЖЕ
Подробно о классификации функциональных блоков в базе данных FCS на PFCS смотрите:
“n Классификация функциональных блоков в базах данных FCS: PFCS”
Таблица
Классификация функциональных блоков: FCS кроме PFCS
Тип блока
Название функционального блока
PVI, PVI-DV
PID, PI-HLD, PID-BSW, ONOFF, ONOFF-E, ONOFF-G, ONOFF-GE, PID-TP, PD-MR,
PI-BLEND, PID-STC
MLD, MLD-PVI, MLD-SW, MC-2, MC-2E, MC-3, MC-3E
RATIO, PG-L13, BSETU-2, BSETU-3
VELLIM
SS-H, SS-M, SS-L, AS-H, AS-M, AS-L, SS-DUAL
Блок регуляторного
FOUT, FFSUM, XCPL, SPLIT
управления/
PTC
Блок вычислений
ADD, MUL, DIV, AVE
SQRT, EXP, LAG, INTEG, LD, RAMP, LDLAG, DLAY, DLAY-C
AVE-M, AVE-C, FUNC-VAR, TPCFL, ASTM1, ASTM2
SW-33, SW-91, DSW-16, DSW-16C, DSET, DSET-PVI
SLCD, SLPC, SLMC, SMST-111, SMST-121, SMRT, SBSD, SLBC, SLCC, STLD
FF-AI, FF-DI, FF-CS, FF-PID, FF-RA, FF-AO, FF-DO, FF-OS, FF-SC, FF-IT (*1)
FF-IS, FF-MDI, FF-MDO, FF-MAI, FF-MAO, FF-SUNV (*1)
Блок логического управления ST16, ST16E, LC64
SI-1, SI-2, SO-1, SO-2, SIO-11, SIO-12, SIO-21, SIO-22, SIO-12P, SIO-22P
Переключатель
SI-1E, SI-2E, SO-1E, SO-2E, SIO-11E, SIO-12E, SIO-21E, SIO-22E, SIO-12PE,
SIO-22PE
Вспомогательный блок
TM, CTS, CTP, CI, CO
логического управления-1
Универсальный блок
CALCU, CALCU-C
вычислений
Экранный блок
INDST2, INDST2S, INDST3, PBS5C, PBS10C, BSI, HAS3C
AND, OR, NOT, SRS1-S, SRS1-R, SRS2-S, SRS2-R
Блок логической операции
WOUT, OND, OFFD, TON, TOFF, GT, GE, EQ, BAND, BOR, BNOT
Вспомогательный блок
ALM-R, RL, RS, VLVM
логического управления-2
Группа данных
BDSET-1L, BDSET-1C, BDSET-2L, BDSET-2C, BDA-L, BDA-C
Блок SFC (функциональной
_SFCSW, _SFCPB, _SFCAS
схемы последовательности)
OPSBL, OPSFC
Операция
OPSFCP1, OPSFCP2, OPSFCP3, OPSFCP4, OPSFCP5
_UTSW, _UTPB, UTAS
Прибор блоков
_UTSW-N, _UTPB-N, _UTAS-N
Блок управления
процессами на внешних
FSBSET, BLEND
площадках
*1:
Использование функциональных блоков от FFA1 до FFSUNV возможно только для KFCS2, KFCS, FFCS, RFCS5 и RFCS2.
РЕКОМЕНДАЦИИ
Помимо блоков, приведенных в таблицах выше, для KFCS2, KFCS, LFCS2, LFCS, RFCS5 и RFCS2
предусмотрены также блоки логического управления по средней и большой последовательности,
поддерживающие миграцию CENTUM V/CENTUMXL.
• Блоки логического управления типа [Sequence (MSize)] (средняя последовательность) включают
блоки M_ST16 и M_ST16E.
• Блоки логического управления типа [Sequence (LSize)] (большая последовательность) включают
блоки L_ST16 и L_ST16E.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A1.4 Список функциональных блоков>
A1-22
n Классификация функциональных блоков в базах данных FCS:
PFCS
Ниже приведен список наименований моделей функциональных блоков в соответствии
с их классификацией в базах данных FCS.
Таблица
Классификация функциональных блоков: PFCS
Тип блока
Название функционального блока
PVI, PVI-DV
PID, PI-HLD, PID-BSW, ONOFF, ONOFF-E, ONOFF-G, ONOFF-GE, PID-TP, PD-MR,
PI-BLEND, PID-STC (*1)
MLD, MLD-PVI, MLD-SW, MC-2, MC-2E, MC-3, MC-3E (*1)
RATIO, PG-L13, BSETU-2, BSETU-3
VELLIM
Блок регуляторного
SS-H, SS-M, SS-L, AS-H, AS-M, AS-L, SS-DUAL
управления/ Блок
FOUT, FFSUM, XCPL, SPLIT
вычислений
PTC
ADD, MUL, DIV, AVE
SQRT, EXP, LAG, INTEG, LD, RAMP, LDLAG, DLAY, DLAY-C
AVE-M, AVE-C, FUNC-VAR, TPCFL, ASTM1, ASTM2
SW-33, SW-91, DSW-16, DSW-16C, DSET, DSET-PVI
SLCD, SLPC, SLMC, SMST-111, SMST-121, SMRT, SBSD, SLBC, SLCC, STLD
Блок логического управления ST16, ST16E, LC64
SI-1, SI-2, SO-1, SO-2, SIO-11, SIO-12, SIO-21, SIO-22, SIO-12P, SIO-22P
Переключатель/
SI-1E, SI-2E, SO-1E, SO-2E, SIO-11E, SIO-12E, SIO-21E, SIO-22E, SIO-12PE,
Вспомогательный блок
SIO-22PE (*1)
логического управления
TM, CTS, CTP, CI, CO
Универсальный блок
CALCU, CALCU-C
вычислений
INDST2, INDST2S, INDST3, PBS5C, BSI, HAS3C
Экранный блок/прочее
BDSET-1L, BDSET-1C, BDSET-2L, BDSET-2C, BDA-L, BDA-C
ALM-R, RL, RS, VLVM
Блок SFC (функциональной
_SFCSW, _SFCPB, _SFCAS
схемы последовательности)
OPSBL, OPSFC
Операции
OPSFCP1, OPSFCP2, OPSFCP3, OPSFCP4, OPSFCP5
_UTSW, _UTPB, _UTAS
Прибор блоков
_UTSW-N, _UTPB-N, _UTAS-N
*1:
Для станции управления PFCS расширенного типа могут использоваться только следующие функциональные блоки.
ONOFF-E, ONOFF-GE, MC-2E, MC-3E, SI-1E, SI-2E, SO-1E, SO-2E, SIO-11E, SIO-12E, SIO-21E, SIO-22E, SIO-12PE,
SIO-22PE
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-1
<A2. Описание интерфейсов в/в>
A2. Описание интерфейсов в/в
Интерфейсы входов/выходов поддерживают обмен данными внутри станции
управления и внешний обмен данными между станцией управления и другими
устройствами.
Интерфейсы входа и выхода включают программный вход/выход, вход/выход
процесса, коммуникационный вход/выход и вход/выход шины Fieldbus.
В данном документе вход/выход процесса, коммуникационный вход/выход и вход/
выход шины Fieldbus объединены под общим названием «вход/выход процесса».
n Расположение интерфейсов входа и выхода
На рисунке показано место интерфейсов входа/выхода в архитектуре базового
управления.
FCS
Основные функции управления
Программные входы/выходы
Блоки регуляторного управления
Общий переключатель
Блоки арифметических вычислений
Сообщение сигнализатора
Блоки логического управления
Сообщение логического управления
Экранные блоки
Блоки SFC
Приборы блоков
Опции
Индикаторы клапанов (*1)
Блоки внешнего управления (*1)
Интерфейсы В/В FCS
В/В процесса
Коммуникац. В/В
В/В шины Fieldbus
A020001R.eps
*1:
Данная опция применима для всех FCS, кроме PFCS.
Рисунок
Интерфейсы входа/выхода в функциональной архитектуре системы
Интерфейсы входа и выхода включают программный в/в, в/в процесса,
коммуникационный в/в и в/в шины Fieldbus. Через перечисленные в/в станция управления
может получать доступ к внутренним и внешним данным.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-2
<A2. Описание интерфейсов в/в>
n Программный вход и выход
Программный вход и выход является функцией, реализующей виртуальную входную или
выходную связь внутри станции FCS.
Доступ к данным функциональных блоков, настройка данных функциональных блоков,
а также выполнение других прикладных функций, предполагают одну и ту же процедуру
обработки программных входов и выходов.
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации по программным входам и выходам смотрите раздел:
A4 “Программные входы и выходы”
n Разновидности в/в процесса
Блоки в/в, используемые станциями управления процессом, зависят от моделей FCS,
расположения модуля в/в, коммуникационной шины и т.д.
l В/в процесса станций PFCS и SFCS
Станции PFCS и SFCS могут подключать процессорный блок непосредственно в гнезда
модуля в/в. Через модули в/в, установленные в соответствующих гнездах, станция
управления обменивается данными с устройствами низовой аппаратуры и осуществляет
управление процессом.
l В/в процесса станции KFCS2 и KFCS
Станции KFCS2 и KFCS могут подключать блок управления (FCU) к узлам через шину
ESB (расширенная последовательная шина объединительной платы). Кроме того,
может быть установлено соединение локальных узлов с внешними через шину ER
(усовершенствованная внешняя шина).
Через модули в/в, установленные в локальных и внешних узлах, станция управления
обменивается данными с устройствами участка и управляет процессом.
На рисунке дана схема подключения локальных и внешних узлов.
FCU
FCU:
Блок управления
PW3X, PSU: Блок питания
CP345:
Блок процессора
SB301,SB401: Карта интерфейса шины ESB
IOM:
Модуль входа/выхода
EB401, EB501: Карта интерфейса шины ER
P
W
3
x
S
B
3
0
1
C
P
3
4
5
C
P
3
4
5
S
B
3
0
1
P
W
3
x
Локальный узел
Удаленный узел
E
I I I I I I I I B
O O O O O O O O 5
M M M M M M M M 0
1
E
B P P
5 S S
0 U U
1
E
B
4
0
1
E
S
B I I I I I I B
4 O O O O O O 4
0 M M M M M M 0
1
1
S
B P P
4 S S
0 U U
1
Шина ESB
Шина ER
A020002R.eps
Рисунок
Схема подключения локальных и внешних узлов: KFCS2/KFCS
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-3
<A2. Описание интерфейсов в/в>
l В/в процесса станции FFCS
Для модулей в/в процесса станции FFCS предусмотрены следующие варианты установки:
•
Модули в/в процесса устанавливаются на ту же стойку, где установлен блок FCU.
•
Модули в/в процесса устанавливаются на локальный узел, связанный с блоком FCU
посредством шины ESB (расширенная последовательная шина).
•
Модули в/в процесса устанавливаются на удаленный узел, связанный с блоком FCU
или с локальным узлом посредством шины ER (расширенная дистанционная шина).
На рисунке ниже дана схема установки модулей в/в на блоке FCU, на локальном узле
и на удаленном узле:
FCU
FCU:
Блок управления
PSU:
Блок питания
CP401:
Процессорная плата
EC401:
Модуль шинного соединителя ESB
SB401:
Модуль интерфейса шины ESB
IOM:
Модуль входа/выхода
EB401, EB501: Модуль интерфейса шины ER
E
C
4
0
1
C
P
4
0
1
C
P P P
4 S S
0 U U
1
S
E
B I I I I I I B
4 O O O O O O 4
0 M M M M M M 0
1
1
S
B P P
4 S S
0 U U
1
E
I I I I I I C
O O O O O O 4
M M M M M M 0
1
Локальный узел
Удаленный узел
E
I I I I I I I I B
O O O O O O O O 5
M M M M M M M M 0
1
E
B P P
5 S S
0 U U
1
E
B
4
0
1
Шина ESB
Шина ER
A020003R.eps
Рисунок
Схема установки модулей в/в на блоке FCU, на локальном узле и на удаленном узле:
FFCS
l Интерфейсы в/в станций LFCS2 и LFCS
Станции LFCS2 и LFCS могут подключать блок управления (FCU) к узлам через шину
внешнего в/в (RIO). Через модули в/в, установленные в узлах, LFCS может обмениваться
данными с устройствами участка и управлять процессом.
l Интерфейсы в/в мигрированной FCS для FIO (RFCS5/RFCS2)
Станции RFCS5 и RFCS2 могут подключать блок управления (FCU) к узлам через шину SI.
Через модули в/в (для старой версии FCS), установленные в узлах, станция обменивается
данным с устройствами участка и управляет процессом.
Кроме того, подобно KFCS2 и KFCS, мигрированная FCS2 может подключаться к
локальным и внешним узлам и через модули в/в, установленные в локальных и внешних
узлах, взаимодействовать с устройствами участка и управлять процессом.
СМОТРИТЕ
ТАКЖЕ
Подробно о картах в/в, имеющих отношение к шине SI, смотрите подраздел:
A2.1 “В/в процесса” в Руководстве по мигрированным FCS (FIO) (IM 33M50W10-40E)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-4
<A2. Описание интерфейсов в/в>
n В/в процесса
В/в процесса обеспечивает интерфейс для обмена сигналами между устройствами
низовой аппаратуры и станцией управления. Станция управления FCS получает сигналы
от устройств, регистрирующих ход процесса на участке, и посылает управляющие сигналы
на устройства управления участком.
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации о в/в процесса смотрите подраздел:
A3 “В/в процесса”
n Модули коммуникационных в/в
Модули коммуникационных в/в используются для связи с подсистемами, например,
c программируемым логическим контроллером (PLC), и обмена данными о ходе процесса.
Для связи с подсистемами FCS может использовать следующие модули:
•
ACM11:
коммуникационный модуль RS232C (*1)
•
ACM12:
коммуникационный модуль RS422/RS485 (*1)
•
ACM21:
коммуникационная карта RS232C (*2)
•
ACM22:
коммуникационная карта RS422/RS485 (*2)
•
ACM71:
коммуникационный модуль Ethernet (*2)
•
ACP71:
коммуникационный модуль Profibus
•
ALR111: последовательный коммуникационный модуль RS232C (*3)
•
ALR121: последовательный коммуникационный модуль RS422/RS485 (*3)
•
ALЕ111: коммуникационный модуль Ethernet (*3)
•
ALР111: коммуникационный модуль PROFIBUSDPV1 (*3)
*1:
*2:
*3:
СМОТРИТЕ
ТАКЖЕ
Этот коммуникационный модуль применим к PFCS, LFCS2, LFCS и SFCS.
Этот коммуникационный модуль применим только для PFCS и SFCS расширенного типа.
Этот коммуникационный модуль применим к KFCS2, KFCS и FFCS.
Для получения более подробной информации по коммуникационным в/в смотрите разделы:
J2 “Модуль коммуникационных в/в”
K2 “Модуль коммуникационных в/в”
N2 “PROFIBUS-DP (ACP71)”
N3 “PROFIBUS-DP (ALP111)”
l ACM11: Коммуникационный модуль RS232C: PFCS/LFCS2/LFCS/SFCS
Данный модуль обменивается данными процесса с подсистемой через интерфейс
RS232C. Модуль устанавливается в гнезде коммуникационного модуля AMN33.
Также, для модуля необходим пакет коммуникационной связи с подсистемами.
l ACM12: Коммуникационный модуль RS422/RS485:
PFCS/LFCS2/LFCS/SFCS
Данный модуль обменивается данными процесса с подсистемой через интерфейс RS422
или RS485. Модуль устанавливается в гнезде коммуникационного модуля AMN33.
Также, для модуля необходим пакет коммуникационной связи с подсистемами.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-5
<A2. Описание интерфейсов в/в>
l ACM21: Коммуникационная карта RS232C: PFCS/SFCS расширенного типа
Данный модуль обменивается данными процесса с подсистемой через интерфейс
RS232C. Модуль устанавливается в гнезде коммуникационного модуля AMN51.
Также, для модуля необходим пакет коммуникационной связи с подсистемами.
l ACM22: Коммуникационная карта RS422/RS485:
PFCS/SFCS расширенного типа
Данный модуль обменивается данными процесса с подсистемой через интерфейс RS422
или RS485. Модуль устанавливается в гнезде коммуникационного модуля AMN51.
Кроме того, для данного модуля требуются создаваемые с использованием FCSC
задания связи с подсистемами.
l ACM71: Коммуникационный модуль Ethernet: PFCS/SFCS расширенного типа
Данный модуль обменивается данными процесса с подсистемой через интерфейс
Ethernet. Модуль устанавливается в гнезде коммуникационного модуля AMN51.
Для данного модуля требуется пакет коммуникационной связи с подсистемами.
l ACP71: Коммуникационный модуль PROFIBUS: PFCS/SFCS расширенного типа
Данный модуль обменивается данными процесса с устройствами участка,
подсоединенными к шине Fieldbus PROFIBUSDP. Модуль устанавливается в гнезде
коммуникационного модуля AMN52.
Для данного модуля требуется коммуникационный пакет PROFIBUS.
l ALR111: Последовательный коммуникационный модуль (RS232C):
KFCS2/KFCS/FFCS
ALR111 представляет собой модуль RS232C для связи с подсистемами. Для этого модуля
возможна установка в гнездо ANB10S/D локального узла станции KFCS2/KFCS/FFCS или
в гнездо ANR 10S/D удаленного узла станции KFCS2/FFCS; либо непосредственно в слот
блока FCU станции FFCS.
При осуществлении связи с подсистемами для данного модуля требуется пакет
коммуникационной связи.
l ALR121: Последовательный коммуникационный модуль (RS422/RS485):
KFCS2/KFCS/FFCS
ALR121 представляет собой модуль RS422/RS485 для связи с подсистемами.
Для этого модуля возможна установка в гнездо ANB10S/D локального узла станции
KFCS2/KFCS/FFCS или в гнездо ANR 10S/D удаленного узла станции KFCS2/FFCS; либо
непосредственно в слот блока FCU станции FFCS.
При осуществлении связи с подсистемами для данного модуля требуется пакет
коммуникационной связи.
l ALE111: Коммуникационный модуль Ethernet (RS422/RS485):
KFCS2/KFCS/FFCS
ALE111 – коммуникационный модуль Ethernet, используемый для связи с подсистемами.
Для этого модуля возможна установка в гнездо ANB10S/D локального узла станции
KFCS2/KFCS/FFCS или в гнездо ANR 10S/D удаленного узла станции KFCS2/FFCS; либо
непосредственно в слот блока FCU станции FFCS.
Для установления связи с подсистемами требуется пакет коммуникационной связи.
l ALP111: Коммуникационный модуль PROFIBUSDPV1: KFCS2/KFCS/FFCS
Модуль связи с низовыми устройствами, подключенными к шине PROFIBUSDP/DPV1
для обмена данными процесса. Для этого модуля возможна установка в гнездо ANB10S/D
локального узла станции KFCS2/KFCS/FFCS, либо непосредственно в слот блока FCU
станции FFCS.
Для этого модуля требуется пакет коммуникационной связи PROFIBUS.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-6
<A2. Описание интерфейсов в/в>
n Входы и выходы шины Fieldbus
Доступ к данным процесса устройств участка, подсоединенным к шине Fieldbus, может
осуществляться через в/в шины Fieldbus.
Для подсоединения FCS к шине может использоваться модуль коммуникационного в/в
шины. Необходимы коммуникационные пакеты FOUNDATION Fieldbus..
СМОТРИТЕ
ТАКЖЕ
•
Для получения более подробной информации по в/в шины Fieldbus PFCS/LFCS2/LFCS/SFCS
смотрите:
Руководство «Инструментарий шины FOUNDATION Fieldbus» (IM 33S05P10-01E).
•
Для получения более подробной информации по в/в шины Fieldbus KFCS2/KFCS/FFCS смотрите:
Руководство «Справочник по шине Foundation Fieldbus» (IM 33M20T10-40E)
l ACF11: Коммуникационный модуль шины Fieldbus:
PFCS/LFCS2/LFCS/SFCS
ACF111 является модулем коммуникационной связи с устройствами на Fieldbus. ACF111
устанавливается в гнезде коммуникационного модуля AMN33. Через модуль ACF111
станция FCS обменивается данными с устройствами на шине Fieldbus.
Модуль ACF111 обладает следующими возможностями:
•
Может работать планировщиком активной связи (LAS), управляющим графиком
коммуникаций Fieldbus.
•
Может передавать данные от FCS устройствам участка и наоборот.
•
Может обеспечивать подачу питания устройствам на шине Fieldbus.
l ALF111: Коммуникационный модуль шины Fieldbus: KFCS2/KFCS/FFCS
ACF111 – модуль коммуникационной связи с устройствами на Fieldbus. Для модуля
ACF111 возможна установка на локальный или внешний узел, либо непосредственная
установка в слот блока FCU станции FFCS. Через ACF111 станция FCS обменивается
данными с устройствами на шине Fieldbus.
Модуль ACF111 обладает следующими возможностями:
•
Может работать планировщиком активной связи (LAS), управляющим графиком
коммуникаций Fieldbus.
•
Может передавать данные от FCS устройствам участка и наоборот.
n Идентификаторы входов/выходов процесса
Входы/выходы процесса идентифицируются по присваиваемым номерам.
В реальных условиях работы может возникнуть необходимость идентификации всех
входных/выходных сигналов с присвоением им уникальных имен. Тогда каждому
входному/выходному сигналу может быть присвоено имя позиции или метка
пользователя. Таким образом, имя позиции может быть присвоено точке дискретного
входа, либо каналу аналогового входа назначена определяемая пользователем метка.
РЕКОМЕНДАЦИИ
При работе с программами SEBOL, Visual Basic или приложениями Windows (кроме приложений HMI)
для идентификации входного/выходного сигнала можно использовать номер клеммы, имя позиции или
определяемую пользователем метку.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-7
<A2. Описание интерфейсов в/в>
l Формат номера клеммы: PFCS/LFCS2/LFCS/SFCS
▼ Номер клеммы
Клеммы в/в процесса или в/в шины Fieldbus нумеруются в соответствии со своим
физическим положением и местонахождением модуля в/в.
Формат номера клеммы:
%Znnusmm
*1:
%Z
nn
:
:
u
s
mm
:
:
:
Идентификатор в/в процесса (фиксированный)
01 (фиксированный) (*1)
Номер узла (01 – 08) (*1)
Номер блока устройств (1 – 5)
Номер слота (1 – 4)
Номер клеммы (01 – 32)
Для SFCS и PFCS, nn – фиксированное значение 01. Для LFCS2 и LFCS nn соответствует номеру узла (от 01 до 08).
ПРЕДУПРЕЖДЕНИЕ
В случае использования многоточечного модуля в/в аналогового управления с
соединительным блокомпреобразователем сигнала (ACM80/ZVM) следует иметь в виду
следующее:
Модуль ACM80/ZVM является многоточечным модулем в/в аналогового управления
(ACM80), сопряженным с соединительным блоком–преобразователем, где выходной
сигнал преобразуется в импульс от 1 до 5 В постоянного тока и имеет место
перегруппировка распределения контактов.
Распределение контактов модуля ACM80/ZVM таково, что каналы с 1 по 8 назначаются
для входа, а каналы с 9 по 16 – для выхода, в то время как построитель в/в ACM80
предусматривает для входа каналы с нечетными номерами, а для выхода – с четными.
Соотношение между каналами сигналов соединительного блока ACM80 и построителя в/в
ACM80 показано ниже.
Вход/выход
ACM80/ZVM
Каналы
01
в соединительном
блоке
Каналы
01
в построителе (%Z)
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
03
05
07
09
11
13
15
02
04
06
08
10
12
14
16
A030002R.eps
l Формат номера клеммы: KFCS2/KFCS
▼ Номер клеммы
Клеммы в/в процесса или в/в шины Fieldbus нумеруются в соответствии со своим
физическим положением и местонахождением модуля в/в.
Формат номера клеммы:
%Znnusmm
%Z:
Идентификатор в/в процесса (фиксированный)
nn
:
Номер узла (01 – 10)
Если KFCS2 использует базу данных расширенного типа удаленного узла, диапазон номеров
узлов расширяется – от 01 до 15.
u
:
Номер слота (1 – 8)
s
:
Для коммуникационного модуля шины Fieldbus соответствует номеру сегмента (1 – 4).
При использовании модулей, совместимых с технологией связи HART, для измеряемых
аналоговых данных s = 1, а для данных, передача которых осуществляется по связи HART,
s = 2.
Для других модулей в/в s имеет фиксированное значение, равное 1.
mm
:
Номер клеммы (01 – 64).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-8
<A2. Описание интерфейсов в/в>
l Формат номера клеммы: FFCS
▼ Номер клеммы
Клеммы в/в процесса или в/в шины Fieldbus нумеруются в соответствии со своим
физическим положением и местонахождением модуля в/в.
Формат номера клеммы:
%Znnusmm
%Z:
Идентификатор в/в процесса (фиксированный)
nn
:
Номер узла (01 – 10) (*1)
u
:
Номер слота (1 – 8)
s
:
Для коммуникационного модуля шины Fieldbus s соответствует номеру сегмента (1 – 4).
При использовании модулей, совместимых с технологией связи HART, для измеряемых
аналоговых данных s = 1, а для данных, передача которых осуществляется по связи HART,
s = 2.
Для других модулей в/в s имеет фиксированное значение, равное 1.
mm
:
Номер клеммы (01 – 64)
*1:
Для блока FCU станции FFCS предусмотрен фиксированный номер узла 01. Эта установка изменению не подлежит.
Для рассредоточенных узлов (локальных и внешних) предусмотрены установки, начиная с 02 и далее.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-1
<A3. Входы/выходы процесса>
A3. Входы/выходы процесса
Входы/выходы процесса используются станцией управления (FCS) для получения
сигналов от датчиков процесса и вывода сигналов структурным компонентам
управления процессами.
n Входы/выходы процесса
Входы/выходы используются для обмена сигналами между оборудованием участка и
станцией управления (FCS). Существует три типа входов/выходов процесса:
•
Аналоговый вход/выход
•
Дискретный вход/выход
Сигналы входов/выходов процесса используются в качестве сигналов входа/выхода для
регулирующего управления, арифметических вычислений и при реализации функций
логического управления.
FCS
Основные функции управления
Программные входы/выходы
Блоки регуляторного управления
Общий переключатель
Блоки арифметических вычислений
Сообщение сигнализатора
Блоки логического управления
Сообщение логического управления
Экранные блоки
Блоки SFC
Приборы блоков
Опции
Индикаторы клапанов (*1)
Блоки внешнего управления (*1)
Интерфейсы В/В FCS
В/В процесса
Коммуникац. В/В
В/В шины Fieldbus
A030001R.eps
*1:
Данная опция применима для всех FCS, кроме PFCS.
Рисунок
Взаимосвязь в/в процесса и основных функций управления
Чтобы использовать входы/выходы процесса, необходимо их задание в представлении
системы (System View) или в построителе модулей в/в (IOM Builder).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-2
<A3.1 Аналоговые входы/выходы>
A3.1
Аналоговые входы/выходы
Аналоговые входы/выходы используются станцией управления (FCS) для
получения аналоговых сигналов от устройств низовой автоматики (КИПиА) и
выдачи их в эти устройства.
n Аналоговые входы/выходы: PFCS/LFCS2/LFCS/SFCS
Аналоговые входы/выходы представляют собой входы/выходы процесса, которые
оперируют с аналоговыми сигналами, такими, например, как величина и напряжение
постоянного тока.
Диапазон значений входа/выхода для модулей в/в (IOM), соответствующих каждому
типу в/в, а также необработанные данные, полученные от входных аналоговых сигналов,
приведены в расположенной ниже таблице.
ПРЕДУПРЕЖДЕНИЕ
•
Часть существующих модулей входа термопары и модулей входа термометра
сопротивления (например, AAM21TJ, AMM22TJ, AMM25C, AMM32TJ, AMM32CJ)
соответствует новому стандарту JIS (Японский промышленный стандарт), в то время
как некоторые другие (AAM21, AMM22T, AMM32T, AMM32C) соответствуют старому
стандарту JIS. Исключая модуль AMM25C, программное обеспечение CS 1000/
CS 3000 не различает эти два типа и для обоих типов модулей использует имена
моделей только старого стандарта JIS. В настоящей главе, если не будет задано
иначе, AAM21/AMM22/AMM32T/AMM32C поддерживают типы модулей как нового, так
и старого стандартов JIS.
•
При использовании модулей входа тока/напряжения для датчиков BRAIN (AAM11B),
требуется дополнительный пакет ПО. Для получения подробной информации
относительно дополнительного пакета обратитесь в офис продаж компании
Yokogawa.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-3
<A3.1 Аналоговые входы/выходы>
Таблица
Характеристики аналогового входа/выхода: PFCS/LFCS2/LFCS/SFCS (1/2)
Классификация
Наименование
модуля В/В
Тип
входа/выхода
Вход
напряжения
Устанавливается
в диапазоне от 0 до 20 мА
Устанавливается
в диапазоне от 0 до 10 В
Вход тока
(Связь с BRAIN)
Устанавливается
в диапазоне от 0 до 20 мА
Вход
напряжения
Вход тока
Вход
напряжения
Устанавливается
в диапазоне от 0 до 10 В
От 4 до 20 мА
Вход тока
AAM11
AAM11B (*1)
AAM10
AAM21
APM11
AAM51
AAM50
AMC80
AMM12T
AMM22M
Вход/выход
мультиплексора
AMM22T
AMM32T
AMM42T
AMM52T
*1:
От 1 до 5 В
Устанавливается
в диапазоне
от -50 до +150 мВ
Используется диапазон
Вход термопары
измерения термопары
Вход
Используется диапазон
термометра
измерения термометра
сопротивления
сопротивления
Вход
В пределах
потенциометра
от 0 до 30000 Ом
Вход импульса
–
Выход тока
От 4 до 20 мА
Выход
Устанавливается в
напряжения
диапазоне от 0 до 10 В
Выход тока
(однозначная
От 4 до 20 мА
функция)
Вход
напряжения
От 1 до 5 В
Выход тока
От 4 до 20 мА
Необработанные
данные
От 0 до 100%
От 0 до 100%
От 0 до 100%
От 0 до 100%
От 0 до 100%
От 0 до 100%
Вход мВ
Вход/выход
управления
Вход/выход
многоадресного
аналогового
управления
Диапазон
От 0 до 100%
Измеренная
температура
Измеренная
температура
От 0 до 100%
–
–
–
–
От 0 до 100%
–
Вход
напряжения
Устанавливается
в диапазоне от -10 до +10 В
Устанавливается
Вход мВ
в диапазоне
от -100 до +100 мВ
Используется диапазон
Вход термопары
измерения термопары
Используется диапазон
Вход
измерения термометра
термометра
сопротивления
сопротивления
Вход тока
От 4 до 20 мА
Выход тока
От 4 до 20 мА
От 0 до 100%
От 0 до 100%
Измеренная
температура
Измеренная
температура
От 0 до 100%
–
AAM11B представляет собой модуль, который может быть инсталлирован в блок в/в управления(AMN11/AMN12) для
подсоединения к датчикам, поддерживающим коммуникационные функции BRAIN. При использовании с входом тока он
может осуществлять связь с датчиками BRAIN, а при использовании с входом напряжения он может только выполнять
ту же функцию, что и модуль AAM11.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-4
<A3.1 Аналоговые входы/выходы>
Таблица
Спецификации аналогового входа/выхода: PFCS/LFCS2/LFCS/SFCS (2/2)
Классификация
Наименование
модуля в/в
AMM12C
AMM22C
AMM32C
Мультиплексор
(разъемного
типа)
AMM25C
AMM12T (*2)
AMM22M (*2)
AMM22T (*2)
*2:
Тип
Диапазон
входа/выхода
Вход напряжения
Устанавливается
(разъемного
в диапазоне от -10 до +10 В
типа)
Вход мВ
Устанавливается
разъемного типа в диапазоне от 0 до 20 мА
Вход датчика
Используется диапазон
термометра
измерения датчика
сопротивления
термометра сопротивления
разъемного типа
Вход мВ
Используется диапазон
термопары
измерения термопары
разъемного типа
Устанавливается
Вход напряжения
в диапазоне от -10 до +10 В
Устанавливается
Вход мВ
в диапазоне
от -100 до +100 мВ
Используется диапазон
Термопара
измерения термопары
Необработанные
данные
От 0 до 100%
От 0 до 100%
Измеренная
температура
Измеренная
температура
От 0 до 100%
От 0 до 100%
Измеренная
температура
Этот модуль в/в применим для PFCS и SFCS.
AMM12T, AMM22M и AMM22T представляют собой модули мультиплексора клеммного типа, которые могут быть
установлены вместе с другими модулями разъемного типа в одном гнезде AMN32 для модулей в/в разъемного типа).
РЕКОМЕНДАЦИИ
При использовании на Станциях управления типа SFCS или PFCS модули мультиплексора разъемного
типа (AMM12C/AMM22C/AMM32C/AMM25C) можно инсталлировать вместе с модулями мультиплексора
клеммного типа в одно гнездо для модулей в/в (AMN32). При установке модулей обоих типов в одно
гнездо AMN32 отображенная на экране ширина этого модуля равна ширине модулей мультиплексора
разъемного типа, отображенной в окне дисплея состояния станции управления участком (FCS).
Инсталляция
AMM12T
AMM12T
AMM12T
AMM12C
AMM12C
AMM12T
AMM12C
AMM12C
Инсталлированы
в AMN32
AMM12T
AMM12T
Инсталлированы
в AMN31
Дисплей состояния (HIS)
Модули AMM клеммного
типа изображены по
отношению к ширине
модулеймультиплексора
разъемного типа. Рядом с
платой как будто оставлено
свободное пространство.
A030103R.eps
Рисунок
Инсталляция и дисплей состояния (когда модули мультиплексора разъемного
и клеммного типа инсталлированы вместе): PFCS/SFCS
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-5
<A3.1 Аналоговые входы/выходы>
Когда терминал IN функционального блока подсоединен к в/в процесса, вход модуля в/в
преобразуется в значение, выраженное в технических единицах измерения, следующим
образом.
•
Если необработанные данные находятся в диапазоне от 0 до 100%,
входной сигнал пересчитывается по шкале, ограниченной нижним и верхним
пределом шкалы (SL и SH) функционального блока.
•
Если необработанные данные представляют собой измеренную температуру,
входной сигнал используется неизмененным.
Когда терминал OUT функционального блока подсоединен к в/в процесса, выход модуля
в/в от 0% до 100% пересчитывается по шкале значений управляющего выхода (MV).
На модуль в/в передаются также сигналы состояния данных как качественный показатель.
Диапазон входа может задаваться для входов типа [Вход мВ], [Вход потенциометра],
[Вход тока] и [Вход напряжения] модуля AAM11, а также входа типа [Вход напряжения]
модулей AMM12T/AMM12C.
Диапазон выхода может задаваться только для выхода типа [Выход тока] модуля AAM51.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.1 Аналоговые входы/выходы>
A1-6
n Аналоговые входы/выходы: KFCS2/KFCS/FFCS
Аналоговые вход/выход представляют собой входы/выходы процесса, представленные
сигналами напряжения или тока.
В таблице ниже представлены модули в/в, диапазоны в/в и необработанные в/в сигналы,
соответствующие различным аналоговым входам.
Таблица
Категория
Аналоговые входы/выходы: KFCS2/KFCS/FFCS (1/3)
Тип (модель)
16-канальный вход тока
(ААI141-S)
16-канальный вход тока,
изолированный (ААI143-S)
8-канальный вход тока,
изолированный (ААI133-S)
8-канальный вход тока,
изолированные каналы
(ААI135-S)
16-канальный вход
напряжения (ААV141-S)
16-канальный вход
напряжения (от –10 до 10В)
(ААV142-S)
16-канальный вход
напряжения, изолированный
(ААV144-S)
16-канальный вход
напряжения (от –10 до 10В),
изолированный (ААV144-S)
Аналоговый
вход
Тип В/В
от 4 до 20 мА
от 0 до 100%
Вход тока
от 1 до 16
от 4 до 20 мА
от 0 до 100%
Вход тока
от 1 до 8
от 4 до 20 мА
от 0 до 100%
Вход тока
от 1 до 8
от 4 до 20 мА
от 0 до 100%
Вход
напряжения
от 1 до 16
от 1 до 5 В
от 0 до 100%
Вход
напряжения
от 1 до 16
Задается
в диапазоне
от –10 до 10 В
от 0 до 100%
Вход
напряжения
от 1 до 16
от 1 до 5 В (*1)
от 0 до 100%
Вход
напряжения
от 1 до 16
Вход мВ (%)
Вход термопары
Вход мВ (%)
Вход термопары
(В)
Вход термопары
16-канальный вход
термопары / мВ,
изолированные каналы
(ААТ145-S)
*1:
Тип (модель)
Необработанные
данные
от 1 до 16
Вход термопары
(В)
16-канальный вход
термопары / мВ,
изолированный (ААТ143-S)
Диапазон
Вход тока
Вход термопары
16-канальный вход
термопары / мВ,
изолированный (ААТ141-S)
Категория
Номер
терминала
Вход мВ (%)
Вход термопары
(В)
Тип В/В
от 1 до 16
Задается
в диапазоне от
–10 до 10 В (*1)
Номинальный
диапазон
Задается в
диапазоне от
–100 до 150 мВ
от 0 до 100%
Измеренная
температура
от 0 до 100%
Величина в
от -20 до 80 мВ технических ед.
измерения (В)
Номинальный Измеренная
диапазон
температура
от -100 до
от 0 до 100%
150 мВ
от 1 до 16
Величина в
от -50 до 75 мВ технических ед.
измерения (В)
Номинальный Измеренная
диапазон
температура
от -100 до
от 0 до 100%
150 мВ
от 1 до 16
Величина в
от -20 до 80 мВ технических ед.
измерения (В)
Необработанные
Номер
Диапазон
данные
терминала
В столбце “Тип (модель)” указаны два варианта AAV144-S, а именно, [16-канальный вход напряжения, изолированный]
и [16-канальный вход напряжения (от -10 до 10 В)]. Для первого варианта установлен диапазон от 1 до 5 В,
для второго – от -10 до 10 В. Изменение уже установленного типа (модели) в оперативном режиме невозможно.
Для модели [16-канальный вход напряжения (от -10 до 10 В)] предусмотрено фиксированное разрешение + 20 мВ,
так что точность меняется в зависимости от установленного диапазона входа. Так, точность 0.1% может не сохраниться
при изменении диапазона входа. Если диапазон входа составляет от 1 до 5 В, предпочтительно использовать тип
[16-канальный вход напряжения, изолированный], гарантирующий точность 0,1%.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
Категория
Аналоговые входы/выходы: KFCS2/KFCS/FFCS (2/3)
Тип (модель)
Тип В/В
Номер
терминала
15-канальный вход
термопары, изолированные
каналы (МХ-совместимый)
(ААТ145-��
S�)
Вход
термопары
Вход
термопары (В)
от 1 до 15
(*2)
12-канальный вход �����
RTD��,
изолированный (���������
AAR������
181-��
S�)
Вход ���
RTD
Вход ��������
RTD�����
(Ом)
от 1 до 12
Вход ���
RTD
Вход
потенциометра
8-канальный вход
от 1 до 8
RTD����������������
/потенциометра,
изолированный (���������
AAR������
133-��
S�)
Вход ��������
RTD�����
(Ом)
Аналоговый
вход
Вход ���
RTD
16-канальный вход
Вход
RTD������������������
/ потенциометра,
от 1 до 16
потенциометра
изолированный (���������
AAR������
145-��
S�)
Вход ��������
RTD�����
(Ом)
*2:
*3:
Номинальный
диапазон
от 0 до 400 Ом
Номинальный
диапазон
Задается
в диапазоне
от 0 до 10 КОм
Варианты:
от 0 до 650,
от 0 до 1300,
от 0 до 2600,
от 0 до 5400
Номинальный
диапазон
Задается
в диапазоне
от 0 до 10 КОм
от 0 до 100%
Технические ед.
измерения (Ом)
Измеренная
температура
от 0 до 100%
Технические ед.
измерения (Ом)
от 1 до 8
Выход тока
от 9 до 16
от 4 до 20 мА
от 1 до 8
от 1 до 5 В
от 9 до 16
1,3,…,15
(нечетные)
2,4,…,16
(четные)
от 4 до 20 мА
Вход тока
от 1 до 4
от 4 до 20 мА
Выход тока
от 5 до 8
от 4 до 20 мА
Вход импульса от 1 до 16
Аналоговый
вход и выход 4-канальный вход тока и
4-канальный выход тока,
изолированные каналы
(���������
AAI������
835-��
S�)
от -20 до 80 мВ
Вход тока
16-канальный вход
импульса
(���������������������
PM�������������������
1-совместимый) (*3)
8-канальный вход
напряжения и 8-канальный
выход тока (расположение
клемм МАС2) (���������
AA�������
В841-��
S�)
Номинальный
диапазон
Необработанные
данные
Измеренная
температура
Технические ед.
измерения (В)
Измеренная
температура
Технические ед.
измерения (Ом)
Измеренная
температура
Число импульсов
Число импульсов
от 0 до 65535;
(с временной
временная метка
меткой)
(1 мс)
Число импульсов
Число импульсов
от 0 до 65535;
(с временной
временная метка
меткой)
(1 мс)
от 4 до 20 мА
от 0 до 100%
Вход импульса от 1 до 8
8-канальный вход
напряжения и 8-канальный
выход тока (���������
AA�������
В841-��
S�)
Диапазон
от 0 до 400 Ом
8-канальный вход
импульса (���������
AAP������
135-��
S�)
8-канальный вход тока и
8-канальный выход тока
(���������
AAI������
841-��
S�)
Категория
A1-7
<A3.1 Аналоговые входы/выходы>
Вход
напряжения
Выход тока
Вход
напряжения
Выход тока
1,3,…,15
8-канальный вход импульса Вход импульса (нечетные
номера)
и 8-канальный выход
тока (РАС-совместимый)
2,4,…,16
(���������
AA�������
Р849-��
S�)
Выход тока
(четные
номера)
Номер
Тип (модель)
Тип В/В
терминала
от 1 до 5 В
от 4 до 20 мА
–
от 0 до 100%
–
от 0 до 100%
–
от 0 до 100%
–
Номер импульса
Номер импульса
от 0 до 65535;
(с отметкой
Временная метка
времени)
(1 мс)
от 4 до 20 мА
Диапазон
–
Необработанные
данные
16й канал используется для компенсации холодного спая, поэтому только 15 каналов могут работать по приему
сигналов температуры с участка.
Модуль AAP149S не поддерживает конфигурации с дублированием.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
Аналоговые входы/выходы: KFCS2/KFCS/FFCS (3/3)
Категория
Тип (модель)
Аналоговый
выход
16-канальный выход
напряжения (от –10 до 10В)
(AAV542-S)
16-канальный выход
напряжения (от –10 до 10В),
изолированный (AAV542-S)
8-канальный выход тока,
изолированный (ASI533-S)
16-канальный выход тока,
изолированный (ASI543-S)
16-канальный вход тока
(HART)(ААI141-H)
16-канальный вход тока,
изолированный; HART
(ААI143-H)
8-канальный вход тока,
изолированный; HART
(ААI133-H)
8-канальный вход тока,
изолированные каналы
(HART)(ААI135-H)
Аналоговый
вход и выход
8-канальный вход тока,
(HARTсовместимый) 8-канальный выход тока
(HART)(ААI841-H)
4-канальный вход тока,
4-канальный выход тока
(HART)(ААI835-H)
8-канальный выход тока,
изолированный; HART
(ААI533-H)
16-канальный выход тока,
изолированный; HART
(ААI543-H)
*4:
A1-8
<A3.1 Аналоговые входы/выходы>
Тип В/В
Номер
терминала
Диапазон
Задается
в диапазоне
от 0 до 10 КОм
Задается
в диапазоне
от 0 до 10 КОм
Необработанные
данные
Выход
напряжения
от 1 до 16
Выход
напряжения
от 1 до 16
Выход тока
от 1 до 8
от 4 до 20 мА
–
Выход тока
от 1 до 16
от 4 до 20 мА
–
Вход тока
Переменная
HART
Вход тока
Переменная
HART
Вход тока
Переменная
HART
Вход тока
Переменная
HART
Вход тока
Выход тока
Переменная
HART
Вход тока
Выход тока
Переменная
HART
Выход тока
Переменная
HART
Выход тока
Переменная
HART
от 1 до 16
от 4 до 20 мА
от 1 до 32
–
от 1 до 16
от 4 до 20 мА
от 1 до 32
–
от 1 до 8
от 4 до 20 мА
от 1 до 32
–
от 1 до 8
от 4 до 20 мА
от 1 до 32
–
от 1 до 8
от 9 до 16
от 4 до 20 мА
от 4 до 20 мА
от 1 до 32
–
от 1 до 4
от 5 до 8
от 4 до 20 мА
от 4 до 20 мА
от 1 до 32
–
от 1 до 8
от 4 до 20 мА
от 1 до 32
–
от 1 до 16
от 4 до 20 мА
от 1 до 32
–
–
–
от 0 до 100%
Техническая
единица
от 0 до 100%
Техническая
единица
от 0 до 100%
Техническая
единица
от 0 до 100%
Техническая
единица
от 0 до 100%
–
Техническая
единица
от 0 до 100%
–
Техническая
единица
–
Техническая
единица
–
Техническая
единица
В построителе IOM для модулей аналогового входа и выхода (HART-совместимых) указывается номер элемента
%Znnusmm. Если значение “s” задано цифрой 2, элемент используется как канал переменной HART. Если значение “s”
задано цифрой 1, элемент используется как канал аналогового входа.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-9
<A3.1 Аналоговые входы/выходы>
РЕКОМЕНДАЦИИ
Некоторые модули в/в могут обслуживать различные типы сигналов на клеммах. Для некоторых модулей
в/в возможно задание индивидуального типа в/в сигнала для каждой клеммы. Прочие же, хотя и способны
обслуживать различные типы сигналов, но предусматривают фиксированную установку клемм на
определенный тип в/в сигнала.
• В/в сигналы, определяемые для каждой клеммы
Приведенные ниже таблицы иллюстрируют случай, когда некоторые клеммы с номерами с 1 по 8
могут назначаться как для входа тока, так и для входа напряжения. Возможно также задание
неоднозначного типа в/в сигнала для клеммы одного модуля.
Таблица
В/в сигналы, определяемые для каждой клеммы: KFCS2/KFCS/FFCS
Тип в/в сигнала
Вход тока
Вход напряжения
•
Номер клеммы
с 1 по 8
с 1 по 8
или
Тип в/в сигнала
Вход тока
Вход напряжения
Номер клеммы
с 1 по 8
В/в сигналы, фиксированные для клемм
Приведенная ниже таблица иллюстрирует случай, когда клеммы фиксированы на определенном
типе в/в сигнала. В данном примере клеммы с номерами с 1 по 8 имеют фиксированное задание
в качестве токового входа, а клеммы с номерами с 9 по 16 – в качестве входа напряжения.
Таблица
В/в сигналы, фиксированные для каждой клеммы: KFCS2/KFCS/FFCS
Тип в/в сигнала
Вход тока
Вход напряжения
Номер клеммы
с 1 по 8
с 9 по 16
Когда входная клемма (IN) функционального блока подсоединена к в/в процесса, входной
сигнал от модуля в/в преобразуется в значение, выраженное в технических единицах,
следующим образом.
•
Необработанные данные в диапазоне от 0% до 100%
Входной сигнал пересчитывается в диапазоне от 0% до 100% в соответствии с
верхним/нижним пределами шкалы функционального блока (SH, SL).
•
Необработанные данные – переменная процесса (техническая единица, переменная
HART)
Входной сигнал используется неизмененным.
•
Необработанные данные – число импульсов (с временной меткой)
Входной сигнал преобразуется в вещественное число путем обработки входного
сигнала функционального блока.
Когда выходная клемма (OUT) функционального блока подсоединен к в/в процесса,
выходной сигнал к модулю в/в представляет собой величину в диапазоне от 0% до 100%,
полученную путем преобразования значения управляющего выхода MV.
РЕКОМЕНДАЦИИ
Для реализации HARTсовместимых модулей изменение установок может производиться только на
компьютере, обладающем возможностью управления средствами связи HART.
СМОТРИТЕ
ТАКЖЕ
Подробное описание управления средствами связи HART содержится в руководстве:
“Администратор ресурсов объекта” (IM 33Y05Q1001E).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.1 Аналоговые входы/выходы>
A3.1.1
A1-10
Аналоговый вход
Аналоговые выходы используются станцией управления (FCS) для получения
аналоговых сигналов от устройств участка управления.
n Аналоговый вход
Аналоговые входы представляют собой аналоговые сигналы постоянного тока или
напряжения постоянного тока от устройств низовой автоматики, подключенных к станции
управления участком.
В качестве аналоговых входных сигналов могут быть использованы следующие типы
сигналов.
•
Вход тока
•
Вход напряжения
•
Вход мВ
•
Вход термопары
•
Вход термометра сопротивления
•
Вход потенциометра
•
Вход импульса
Все данные, поступающие в модуль в/в (IOM), передаются в область отображения
программируемого в/в процессорного блока, и доступ к ним реализуется в начале
каждого основного цикла сканирования или высокоскоростного цикла сканирования
функционального блока.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.1 Аналоговые входы/выходы>
A3.1.2
A1-11
Аналоговый выход
Аналоговые выходы используются станцией управления (FCS) для передачи
аналоговых сигналов устройствам участка.
n Аналоговый выход
Аналоговый выходной сигнал представляет собой аналоговые сигналы постоянного тока
или напряжения постоянного тока, поступающие от станции управления в устройства
низовой автоматики.
В качестве аналоговых выходных сигналов могут быть использованы следующие типы
сигналов.
СМОТРИТЕ
ТАКЖЕ
•
Выход тока
•
Выход напряжения
Для получения дополнительной информации о расчете времени записи данных в модули в/в следует
обратиться к разделу:
C7.1.3 “График в/в процесса”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-12
<A3.2 Дискретные входы/выходы>
A3.2
Дискретные входы/выходы
Дискретные входы/выходы используются станцией FCS для получения от
устройств участка выходных сигналов ON/OFF и выдачи их устройствам.
n Дискретные входы/выходы: PFCS/LFCS2/LFCS/SFCS
Дискретные входы/выходы представляют собой входы/выходы процесса, которые
оперируют такими дискретными сигналами ON/OFF, как величина и напряжение
постоянного тока.
Сигнал ON/OFF – это цифровое значение, равное 0 или 1, которое вместе с указателем
качества этого значения показывает состояние элемента данных процесса.
В зависимости от входного сигнала модули дискретного входа подразделяются на
следующие два типа.
•
Модуль входа состояния
Используется для контроля состояния дискретных входов. Состояние ON/OFF
сигналов дискретного входа используется как измеренное значение (необработанные
данные).
•
Модуль кнопочного входа
Используется для входного сигнала от кнопочных переключателей, где состояние
сигнала мгновенно изменяется от ON к OFF и наоборот.
Модули дискретного выхода классифицируются следующим образом:
•
Выход состояния
•
Широтноимпульсный выход
•
Выход с пропорциональным времени циклом ВКЛ/ВЫКЛ
РЕКОМЕНДАЦИИ
Модули широтноимпульсного выхода и выхода с пропорциональным времени циклом ВКЛ/ВЫКЛ
поддерживаются только для LFCS2 и LFCS. Для PFCS и SFCS управление широтноимпульсным и
пропорциональным времени выходными сигналами осуществляется при помощи модулей выхода
состояния.
В соответствии с определением типа модуля, заданным в Построителе модулей в/в,
модуль в/в выполняет обработку входного сигнала.
Диапазон входа/выхода и необработанные данные для каждой модели модуля входа/
выхода (IOM), используемой для дискретных входов/выходов, приведены в таблице ниже.
Таблица
Категория
Характеристики дискретных входов/выходов: PFCS/LFCS2/LFCS/SFCS
Модель
ADM15R
ADM55R
ADM11T
ADM12T
Клемма
(терминал) ADM51T
ADM52T
ADM11C
ADM12C
Разъем
ADM51C
ADM52C
Реле
Тип модуля входа/выхода
Диапазон
Модуль релейного входа (16 точек, клеммного типа)
Модуль релейного выхода (16 точек, клеммного типа)
Модуль дискретного входа (16 точек, клеммного типа)
Модуль дискретного входа (32 точки, клеммного типа)
Модуль дискретного выхода (16 точек, клеммного типа)
Модуль дискретного выхода (32 точки, клеммного типа)
Модуль дискретного входа (16 точек, разъемного типа)
Модуль дискретного входа (32 точки, разъемного типа)
Модуль дискретного выхода (16 точек, разъемного типа)
Модуль дискретного выхода (32 точки, разъемного типа)
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
Необработанные
данные
ON=1, OFF=0
–
ON=1, OFF=0
ON=1, OFF=0
–
–
ON=1, OFF=0
ON=1, OFF=0
–
–
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-13
<A3.2 Дискретные входы/выходы>
n Дискретные входы/выходы: KFCS2/KFCS/FFCS
Дискретный вход/выход указывает интерфейсы в/в, получающие или посылающие
сигналы о состоянии ON/OFF процесса.
Сигнал о состоянии ON/OFF процесса представляет собой цифровое значение 1 или 0,
привязываемое к сигналу о состоянии данных, являясь отображением качества данных.
Дискретный в/в включает следующие типы входов:
•
Вход состояния
•
Кнопочный вход
•
Кнопочный вход/выход состояния
•
Выход состояния
•
Широтноимпульсный выход (включая выход с пропорциональным времени циклом
ON/OFF)
•
Широтноимпульсный выход/выход состояния
•
Широтноимпульсный выход/выход состояния (только локальные узлы)
•
STсовместимый (только дискретный в/в с нулевым напряжением и локальные узлы)
(*1)
*1:
«STсовместимый» означает, что модули в/в, совместимые с модулями CENTUM V и СENTUMXL ST2, ST3, ST4, ST5,
ST6 и ST7, в которых используются дискретные в/в с нулевым напряжением. STсовместимые модули используют
следующие в/в:
Вход состояния
Кнопочный вход
Выход состояния/широтноимпульсный выход
Вход состояния/выход состояния/широтноимпульсный выход
Входной сигнал состояния отражает состояние ON/OFF дискретного входа.
Сигнал кнопочного входа отражает изменение состояния дискретного входа (ON на OFF,
либо OFF на ON).
Когда в построителе IOM для модуля в/в назначается тип сигнала в/в, данный модуль в/в
выполняет соответствующую обработку входного или выходного сигнала.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-14
<A3.2 Дискретные входы/выходы>
В таблице ниже перечислены модификации модулей в/в и типы в/в сигналов.
Таблица
Категория
Вход состояния
Кнопочный вход
Кнопочный вход
состояния
Характеристики модулей дискретного в/в (1/2): KFCS2/KFCS/FFCS
Тип (Модель)
Номер
Резерви- Удалентерминала рование
ный
Тип в/в
32-точечный вход состояния;
Вход состояния
единичный (ADV157-S)
32-точечный вход состояния (ADV151-P) Вход состояния
64-точечный вход состояния (ADV161-P) Вход состояния
16-точечный вход состояния; 100 В
Вход состояния
переменного тока (ADV141-P)
16-точечный вход состояния; 200 В
Вход состояния
переменного тока (ADV142-P)
16-точечный вход состояния (ASD143-P) Вход состояния
32-точечный вход состояния SOE
Вход состояния
(ADV151-E) (*1)
32-точечный кнопочный вход
Кнопочный вход
(ADV151-P)
16-точечный кнопочный вход; 100 В
Кнопочный вход
переменного тока (ADV141-P)
16-точечный кнопочный вход; 200 В
Кнопочный вход
переменного тока (ADV142-P)
16-точечный кнопочный вход
Кнопочный вход
(ASD143-P)
32-точечный вход состояния/
Вход состояния
32-точечный кнопочный вход
Кнопочный вход
(ADV161-P)
32-точечный выход состояния;
Выход состояния
единичный (ADV557-S)
32-точечный выход состояния
Выход состояния
(ADV551-P)
64-точечный выход состояния
Выход состояния
Выход состояния
(ADV561-P)
16-точечный релейный выход состояния
Выход состояния
(ADV541-P)
8-точечный выход состояния
Выход состояния
(ASD533-S)
Широтноимпульсный
выход
32-точечный широтно-импульсный
Выход
с пропорвыход состояния (ADV551-P)
циональным
Широтно-импульсный
времени циклом
выход (включая выход
ON/OFF
с пропорциональным
Широтновремени циклом
импульсный
ON/OFF)
выход
16-точечный релейный широтноимпульсный выход состояния
Выход с пропор(ADV541-P)
циональным
времени циклом
ON/OFF
с 1 по 32
Нет
Да
с 1 по 32
с 1 по 64
Да
Да
Да
Да
с 1 по 16
Да
Да
с 1 по 16
Да
Да
с 1 по 16
Да
Да
с 1 по 32
Да
Нет
с 1 по 32
Да
Да
с 1 по 16
Да
Да
с 1 по 16
Да
Да
с 1 по 16
Да
Да
Да
Да (*2)
с 1 по 32
Нет
Да
с 1 по 32
Да
Да
с 1 по 64
Да
Да
с 1 по 16
Да
Да
с 1 по 8
Да
Да
Да
Да
Да
Да
с 33 по 64
с 1 по 32
c 1 по 32
(только
нечетные)
с 1 по 32
с 1 по 16
(только
нечетные)
с 1 по 16
Примечание: • “Да” в столбце “Резервирование” означает, что модуль поддерживает конфигурацию с дублирующим
резервированием. “Да” в столбце “Удаленный” означает, что модуль может устанавливаться как удаленный
узел.
.
• “Нет” в столбце “Резервирование” означает, что модуль не поддерживает конфигурацию с дублирующим
резервированием.“Нет” в столбце “Удаленный” означает, что модуль не может устанавливаться как
удаленный узел.
*1:
Применяется только в блоках управления участком, поддерживающих конфигурацию с резервированием (AFS30D,
AFS40D, AFG30D и AFG40D)
*2:
При установке этого типа модуля на удаленный узел частота обновления входных сигналов примерно в 2 или 4 раза
ниже, чем при установке на удаленный узел модуля входа состояния.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
A1-15
<A3.2 Дискретные входы/выходы>
Характеристики модулей дискретного в/в (2/2): KFCS2/KFCS/FFCS
Категория
Тип (модель)
Тип В/В
Номер клеммы
Выход состояния
Широтноимпульсный
выход состояния
32-точечный выход
состояния/
32-точечный широтноимпульсный выход
(ADV561-P)
с 33 по 64
с 1 по 32
(только нечетные)
32-точечный выход
широтно-импульсный
выход состояния
(ADV551-P)
Широтно-импульсный выход
Выход с пропорциональным
времени циклом ON/OFF
Выход состояния
Широтно-импульсный выход
Выход с пропорциональным
времени циклом ON/OFF
Выход состояния
Широтно64-точечный широтноШиротно-импульсный выход
импульсный
импульсный выход
выход состояния
состояния (ADV561-P) Выход с пропорциональным
(локальный узел)
времени циклом ON/OFF
Выход состояния
16-точечный
Широтно-импульсный выход
релейный широтноимпульсный выход
состояния (ADR541-P) Выход с пропорциональным
времени циклом ON/OFF
16-точечный вход
Вход состояния
Вход состояния / состояния /
выход состояния 16-точечный выход
Выход состояния
состояния (ADV851-S)
Вход состояния
ST2-совместимый
(16-точечный вход
Выход состояния
состояния/
16-точечный
Широтно-импульсный выход
широтно-импульсный
выход состояния)
Выход с пропорциональным
(ADV859-P)
времени циклом ON/OFF
ST3-совместимый
(32-точечный
Вход состояния
вход состояния)
(ADV159-P)
ST3-совместимый
(32-точечный
Кнопочный вход
кнопочный
вход)(ADV159-P)
Выход состояния
ST-совместимый ST4-совместимый
(32-точечный
(дискретный
Широтно-импульсный выход
широтнов/в с нулевым
импульсный выход
напряжением)
Выход с пропорциональным
состояния)(ADV559-P) времени циклом ON/OFF
Вход состояния
ST5-совместимый
(32-точечный вход
Выход состояния
состояния/
32-точечный широтно- Широтно-импульсный выход
импульсный выход
Выход с пропорциональным
состояния)(ADV869-P) времени циклом ON/OFF
ST6-совместимый
(64-точечный вход
Вход состояния
состояния)(ADV169-P)
Выход состояния
ST7-совместимый
(64-точечный
Широтно-импульсный выход
широтноимпульсный выход
Выход с пропорциональным
состояния)(ADV569-P) времени циклом ON/OFF
Резерви- Удаленрование
ный
Да
Да (*3)
Нет
Нет
Нет
Нет
Нет
Нет
Да
Да
Да (*4)
Да
с 1 по 32
с 1 по 32
с 1 по 32
(только нечетные)
с 1 по 32
с1 по 64
с 1 по 32
(только нечетные)
с 1 по 32
с 1 по 16
с 1 по 16
(только нечетные)
с 1 по 16
с 1 по 16
с 17 по 32
с 1 по 16
с 17 по 32
с 17 по 32
(только нечетные)
с 17 по 32
с 1 по 32
Да (*4) Да (*5)
с 1 по 32
Да (*4) Да (*5)
с 1 по 32
с 1 по 32
(только нечетные)
Да (*4) Да (*5)
с 1 по 32
с 1 по 32
с 33 по 64
с 33 по 64
с 33 по 64
(только нечетные)
Да (*4) Да (*5)
с 1 по 64
Да (*4) Да (*5)
с 1 по 64
с 1 по 64
(только нечетные)
Да (*4) Да (*5)
с 1 по 64
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.2 Дискретные входы/выходы>
A1-16
Примечание: • “Да” в столбце “Резервирование” означает, что модуль поддерживает конфигурацию с дублирующим
резервированием. “Да” в столбце “Удаленный” означает, что модуль может использоваться в удаленном
режиме.
.
• “Нет” в столбце “Резервирование” означает, что модуль не поддерживает конфигурацию с дублирующим
резервированием. “Нет” в столбце “Удаленный” означает, что модуль не может использоваться в удаленном
режиме.
*3:
При установке этого типа модуля на удаленный узел частота обновления входных сигналов примерно в 2 или 4 раза
ниже, чем при установке на удаленный узел модуля входа состояния.
*4:
Аналогичная конфигурация с дублирующим резервированием применяется для CENTUMXL.
*5:
Модули не поддерживают конфигурацию с дублирующим резервированием, если работают в удаленном режиме.
Кроме того, цикл обновления данных у этих модулей (за исключением STсовместимых) в случае работы в удаленном
режиме вдвое или втрое длиннее, чем для локального узла.
СМОТРИТЕ
ТАКЖЕ
•
Конфигурации с дублирующим резервированием различаются для модулей выхода состояния
станций CENTUMXL и KFCS2/KFCS/FFCS. Более подробная информация содержится в
подразделе:
“n Конфигурация резервирования модулей в/в: KFCS2/KFCS/FFCS” в разделе B4.2 “Архитектура
резервирования KFCS2, KFCS и FFCS”
•
Более подробная информация по циклу обновления данных для узлов, работающих в удаленном
режиме, содержится в подразделе:
“l Данные дискретных в/в: KFCS2/KFCS/FFCS” в “n Поток данных в/в процесса”
раздела C7.1.3 “График в/в процесса”
РЕКОМЕНДАЦИИ
Некоторые модули в/в могут обслуживать различные типы сигналов на клеммах. При этом для некоторых
из них возможно задание для каждого клеммы (клеммы) индивидуального типа в/в сигнала. Прочие же,
хотя и способны обслуживать различные типы сигналов, но предполагают фиксированную установку
клемм на определенный тип в/в сигнала.
• В/в сигналы, определяемые для каждого клеммы
Приведенные ниже таблицы иллюстрируют случай, когда некоторые клеммы с номерами с 1 по 32
могут назначаться как для широтноимпульсного выхода, так и для выхода с пропорциональным
времени циклом ON/OFF. Для широтноимпульсного сигнала необходимы две клеммы. Поэтому при
подсоединении к функциональному блоку указываются только нечетные номера. Убедитесь, что
соседние четные номера свободны.
Таблица
В/в сигналы, определяемые для каждой клеммы: KFCS2/KFCS/FFCS
Тип в/в сигнала
Широтно-импульсный выход
Выход с пропорциональным
времени циклом ON/OFF
•
Номер клеммы
с 1 по 32
(только нечетные)
с 1 по 32
В/в сигналы, фиксированные для каждой клеммы
Приведенная ниже таблица иллюстрирует случай, когда клеммы фиксированы на определенном
типе в/в сигнала. В данном примере клеммы с номерами с 33 по 64 имеют фиксированное задание
в качестве выхода состояния, а клеммы с номерами с 1 по 32 – в качестве широтноимпульсного
выхода.
Таблица
В/в сигналы, фиксированные для каждой клеммы: KFCS2/KFCS/FFCS
Тип в/в сигнала
Выход состояния
Широтно-импульсный выход
Номер клеммы
с 33 по 64
с 1 по 32
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-17
<A3.2 Дискретные входы/выходы>
l Меры предосторожности при выборе модулей дискретных в/в
Для некоторых модулей выходов состояния/широтноимпульсных выходов возможна
свободная установка точек как выходов состояния или широтноимпульсных
выходов. Если некоторый модуль содержит и точки выхода состояния, и точки
широтноимпульсного выхода, график вывода сигнала состояния устройствам участка
может изменяться через 8 или 16 точек.
В таких случаях, как при программировании нескольких точек выхода, графики вывода
сигналов состояния должны быть одинаковы для всех точек. Поэтому используйте модуль
в/в, все точки которого определены как выходы состояния, либо модуль в/в, содержащий
точки, фиксированно заданные как выходы состояния и широтноимпульсные выходы.
Таким образом можно получить один график вывода для всех точек выхода состояния.
Ниже перечислены модули выхода состояния/широтноимпульсного выхода,
которые допускают свободную установку каждой точки как выхода состояния или
широтноимпульсного выхода.
•
Модуль выхода состояния/широтноимпульсного выхода (только локальные узлы)
ADV551P, ADV561P, ADR541P
•
STсовместимый (дискретный в/в с нулевым напряжением)
ADV859P, ADV559-P, ADR869-P, ADV569-P
Указанные ниже модули выхода состояния/широтноимпульсного выхода предполагают
предварительную раздельную установку точек как выходов состояния или
широтноимпульсных выходов.
•
Модуль выхода состояния/широтноимпульсного выхода
ADV-561P
РЕКОМЕНДАЦИИ
Ниже описывается порядок действий, выполняемых выходом состояния в модулях выхода состояния/
широтноимпульсного выхода, допускающих свободную установку точек выхода как выходов состояния
или широтноимпульсных выходов.
• Запись с блока управления (FCU) в модули в/в
Запись с FCU в модули в/в производится одновременно для группы из 16 точек. В локальных
узлах процесс записи всегда прерывает любой другой процесс обработки данных, поэтому каждая
запись в модуль в/в всегда влечет задержку на 16 точек. Однако для выходов состояния сигналы
выводятся помодульно.
• Запись с модулей в/в в устройства участка
STсовместимые модули в/в генерируют выходные сигналы одновременно для группы из 16 точек.
Прочие модули в/в выводят сигналы устройствам участка одновременно для 8 точек.
Для всех модулей, кроме STсовместимых, выходные сигналы с клемм с 1 по 32 имеют следующие
задержки:
Клеммы с 1 по 8
Клеммы с 9 по 16 – две миллисекунды после вывода с клемм 1 – 8.
Клеммы с 17 по 24 – четыре миллисекунды после вывода с клемм 1 – 8.
Клеммы с 25 по 32 – шесть миллисекунд после вывода с клемм 1 – 8.
l Меры предосторожности при инсталляции STсовместимых модулей
на удаленных узлах
STсовместимый модуль выдает на участок каждые 16 сигналов состояния. При установке
STсовместимого модуля на удаленном узле происходит временная задержка выдачи
блока 16и выходных сигналов. Если к ЕВ401 подключены четыре удаленных узла,
задержка составляет 50 мс. Если к ЕВ401 подключены восемь узлов, задержка составляет
100 мс.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-18
<A3.2 Дискретные входы/выходы>
A3.2.1
Дискретный вход
Дискретные входы используются станцией управления (FCS) для получения
сигналов ON/OFF от оборудования участка.
n Дискретный вход
Дискретные входы представляют собой сигналы ON/OFF (включено/выключено),
поступающие на станцию управления от оборудования участка.
Существуют следующие типы дискретных входов.
•
Вход состояния
•
Кнопочный вход
Дискретные входы указывают на состояние такого сигнала процесса, как состояние
переключателя пределов клапана или переключателя уровня.
При обработке входа логического соединения состояние ON/OFF дискретного
входа совместно с состоянием его данных может быть использовано для оценки
удовлетворения условия.
СМОТРИТЕ
ТАКЖЕ
Подробное описание взаимосвязи между модулем в/в и образом в/в и порядка доступа к образу
содержится в подразделах раздела “n Поток данных в/в процесса” в разделе C7.1.3 “График в/в
процесса”:
“l Данные дискретных в/в: PFCS”
“l Данные дискретных в/в: KFCS2/KFCS/FFCS”
“l Данные дискретных в/в: LFCS2/LFCS/SFCS”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-19
<A3.2 Дискретные входы/выходы>
n Проверка условий для дискретных входов
Для функциональных блоков или блоков таблицы последовательности и логических схем,
заданных в логическом соединении, состояние ON/OFF дискретных входных сигналов
может быть использовано для проверки условий.
Форма синтаксиса проверки условий для дискретного входа приведена ниже.
%Znnusmm.PV.ON/OFF
—— Для обращения к состоянию ON/OFF
%Znnusmm.PV=BAD
—— Для обращения к состоянию данных (BAD)
Примечание:
Символы в строке имеют следующее толкование:
• PFCS, LFCS2, LFCS и SFCS:
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
01 (установлен для PFCS и SFCS)
Номер узла (от 01 до 08) для LFCS2/LFCS
u
:
Номер блока
s
:
Номер слота
mm
:
Номер клеммы
• KFCS2, KFCS и FFCS
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
Номер узла (от 01 до 10) для KFCS2/KFCS.
Если KFCS2 использует базу данных расширенного типа удаленного узла, диапазон номеров
узлов расширяется – от 01 до 15.
Номер узла (от 01 до 04) для FFCS (*1)
u
:
Номер слота
s
:
Номер сегмента (*2)
mm
:
Номер клеммы
*1:
*2:
Для блока FCU станции FFCS предусмотрен фиксированный номер узла 01. Эта установка изменению не подлежит.
Для рассредоточенных узлов (локальных и внешних) предусмотрены номера, начиная с 02 и далее.
При использовании коммуникационного модуля Fieldbus номер сегмента может буть установлен от 1 до 4.
При использовании HARTсовместимого модуля, номер сегмента устанавливается на “1” для аналогового сигнала
и на “2” для переменной HART.
l Проверка условий для входов состояния
Для сигнала входа состояния переменная процесса (PV) соответствует состоянию ON,
когда вход соответствует ON, и состоянию OFF, когда вход соответствует OFF.
l Проверка условий для кнопочных входов
Для входного сигнала кнопочного входа можно обнаружить изменение состояния входа
от OFF к ON или наоборот. (Используемый порядок изменения: от OFF к ON, или от ON
к OFF, задается в Построителе Модулей в/в). Когда изменение обнаружено, переменная
PV соответствует состоянию ON. Затем после одного цикла сканирования PV переходит в
состояние OFF.
Период
сканирования
Значение PV
ON
OFF
Обнаружено мгновенное изменение
A030206R.eps
Рисунок
Действие кнопочного входа
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-20
<A3.2 Дискретные входы/выходы>
A3.2.2
Дискретный выход
Дискретные выходы используются станцией управления (FCS) для вывода
сигналов ON/OFF в устройства низовой автоматики участка.
n Дискретный выход
Дискретные выходы используются для вывода станцией управления сигналов ON/OFF в
устройства низовой автоматики в соответствии с состоянием ON/OFF дискретного выхода.
При использовании логического управления дискретный выходной сигнал может быть
использован для подачи команд клапану или насосу при выполнении внешних операций, но в
то же время эти сигналы можно также использовать как сигналы условий. При использовании
в блоках регуляторного управления дискретный выход может представлять собой дискретный
выход широтноимпульсного сигнала, пропорциональный времени дискретный выход,
двухпозиционный или трехпозиционный дискретный выход.
СМОТРИТЕ
ТАКЖЕ
•
Подробная информация о дискретном выходе широтноимпульсного сигнала содержится в разделе
C4.8.2 “Преобразование в широтноимпульсный выходной сигнал”
•
Подробная информация о пропорциональном времени дискретном выходе содержится в
подразделе:
“n Выход с пропорциональным временем циклом ON/OFF” в разделе D1.10 “Управляющий блок с
пропорциональным времени циклом ON/OFF (PID-TP)”
n Типы дискретных в/в
Ниже приведены типы модулей в/в и типы выходных сигналов модулей, применяемые для
PFCS/SFCS, KFCS2/KFCS/FFCS и LFCS2/LFCS.
Таблица
Типы выходных сигналов дискретных в/в
FCS
PFCS/SFCS
Тип дискретного
модуля
Точечный режим
Выход состояния
SO
PO
Состояние
Импульс
Широтно-импульсный
С пропорциональным времени
циклом ON/OFF
Состояние
Импульс (*1)
Широтно-импульсный
С пропорциональным времени
циклом ON/OFF
Состояние
Импульс (*1)
Широтно-импульсный
С пропорциональным времени
циклом ON/OFF
Состояние
Импульс
Широтноимпульсный выход
PW
Широтно-импульсный
Пропорциональный
времени выход
PW (Фиксированный) Широтно-импульсный
С пропорциональным времени
TP
циклом ON/OFF
Выход состояния
(NA)
Выход состояния
SO (фиксированный)
Широтноимпульсный выход
KFCS2/KFCS/FFCS
PW
TP
SO
Выход состояния/
широтно-импульсный PW
TP
LFCS2/LFCS
*1:
Тип выходного сигнала
Если выходной подключенного функционального блока является импульсным, выходной терминал также выдает
импульсный сигнал, даже если точечный режим установлен как SO.
Если для выходного клеммы указан точечный режим PW, TP или PO, модуль выдает
сигналы ON/OFF в соответствии со временем выходного импульса. Если для клеммы
модуля задан точечный режим SO, либо модуль установлен на PFCS/SFCS, не
поддерживающих установку точечного режима, выходные сигналы ON/OFF задаются на
CPU или FCU (СPU станции FCS в случае PFCS/SFCS).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.2 Дискретные входы/выходы>
A1-21
l Типы дискретных выходов: PFCS/SFCS
В построителе PFCS/SFCS возможен выбор типа выходного сигнала модуля в/в только
в качестве выхода состояния. Однако, модуль в/в может выдавать выходные сигналы
различных типов (например, дискретный выход состояния, широтноимпульсный
дискретный выход или пропорциональный времени дискретный выход) в соответствии
с выходными сигналами, поступающими от функциональных блоков, подключенных к
данному модулю в/в, т.к. выходные команды ON/OFF поступают с CPU станции FCS.
Кроме того, один модуль в/в может реализовывать различные типы выходных сигналов.
Так как CPU станции FCS посылает команды ON/OFF на модуль в/в для различных
типов выхода, в случае возникновения ошибки на более высоком уровне (например,
на карте CPU), модуль в/в может выдавать дискретные выходные сигналы или
100%пропорциональный времени выходной сигнал (MV).
•
При возникновении ошибки на более высоком уровне моделуй в/в выходные сигналы
ON или OFF от модулей в/в являются непрерывными независимо от того, является
ли тип выхода импульсным, широтноимпульсным или пропорциональным времени.
Если аварийный режим для модуля не задан, либо задан, но отмечена опция [All
points maintain current value] (все точки сохраняют текущее значение), модуль в/в
сохраняет выходное состояние в момент возникновения ошибки. Если для модуля
задан аварийный режим, но отмечена опция [All points turn off] (выключение всех
точек), в момент возникновение ошибки модуль выдает сигнал OFF.
•
Пропорциональный времени выходной сигнал ON/OFF также принимает значение
OFF, даже если в данный момент на выходе 100%.
Предположим, пропорциональный времени цикл ON/OFF составляет 10 секунд.
Если сигнал MV составляет 50%, выходной сигнал принимает значение ON на
5 секунд, а если сигнал MV составляет 100%, выходной сигнал принимает значение
ON на 10 секунд. Однако, даже если сигнал MV всегда составляет 100%, выходной
сигнал может на очень короткое время принимать значение OFF. Так как графики
выходных сигналов функциональных блоков, CPU станции FCS и выходных модулей
не всегда согласованы, это случается с пропорциональным времени выходным
сигналом.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.2 Дискретные входы/выходы>
A1-22
l Типы дискретных выходов: KFCS2/KFCS/FFCS
Существуют следующие типы выхода модуля дискретного в/в:
•
Выход состояния
Модуль в/в, используемый для вывода состояния или для вывода импульса, задается
как выход состояния. Один модуль в/в может одновременно использоваться для
вывода импульса и для вывода состояния. Для каждой точки выхода модуля в/в
точечный режим может быть задан как выход состояния (SO), если данная точка
используется для вывода сигнала состояния или вывода импульса. Если требуется
наличие выхода импульса, выход подсоединенного функционального блока должен
быть задан как выход импульса.
•
Широтноимпульсный выход
Если модуль в/в используется как широтноимпульсный выход или выход с
пропорциональным времени циклов ON/OFF, данный модуль задается как
широтноимпульсный выход. Возможно одновременное использование одного
модуля в/в для выхода состояния и для выхода импульса. Для каждой точки выхода
модуля в/в точечный режим может быть задан как широтноимпульсный выход (РW)
или выход с пропорциональным времени циклом ON/OFF (ТP).
•
Широтноимпульсный выход состояния
Модуль в/в, используемый как выход состояния (включая выход импульса),
широтноимпульсный выход или выход с пропорциональным времени циклом
ON/OFF, задается как широтноимпульсный выход состояния. При этом возможно
одновременное использование одного модуля в/в для выхода состояния (включая
выход импульса), широтноимпульсного выхода и выхода с пропорциональным
времени циклом ON/OFF. Для каждой точки выхода модуля в/в точечный режим
может задаваться как выход состояния (SO), широтноимпульсный выход (PW) или
выход с пропорциональным времени циклом ON/OFF (ТР). Однако, для некоторых
модулей некоторые клеммы имеют фиксированную установку выходов состояния
(SO), а некоторые – фиксированы как широтноимпульсные выходы (PW) или выходы
с пропорциональным времени циклом ON/OFF (TP).
При возникновении ошибки на более высоком уровне (CPU FCS) дискретный выход ведет
себя следующим образом:
•
Выход состояния/импульсный
При ошибке на модуле в/в более высокого уровня, модуль в/в выдает непрерывный
выходной сигнал ON или OFF. Если аварийный режим для модуля не задан, либо
задан с отметкой опции [all points maintain current value] (все точки сохраняют
текущее значение), модуль в/в сохраняет выходное состояние ON/OFF в момент
возникновения ошибки. Если для модуля задан аварийный режим с отметкой опции
[all points turn off] (выключение всех точек), модуль в/в в момент возникновения
ошибки выдает на выход сигнал OFF.
• Широтноимпульсный выход
При возникновении ошибки на модуле в/в более высокого уровня, если аварийный
режим для модуля не задан, либо задан с отметкой опции [all points maintain current
value] (все точки сохраняют текущее значение), модуль в/в сохраняет выходное
состояние ON/OFF в момент возникновения ошибки до завершения текущего
выходного цикла, после чего выдает сигнал OFF. Если для модуля задан аварийный
режим с отметкой опции [all points turn off] (выключение всех точек), модуль в/в в
момент возникновения ошибки выдает на выход сигнал OFF.
•
Выход с пропорциональным времени циклом ON/OFF
При возникновении ошибки на более высоком уровне модулей в/в, если аварийный
режим модуля не задан, либо задан с отметкой [all points maintain current value] (все
точки сохраняют текущее значение), модуль в/в сохраняет выходное состояние
ON/OFF0 и временную пропорцию ON/OFF в момент возникновения ошибки. Если
для модуля задан аварийный режим с отметкой [all points turn off] (выключение всех
точек), модуль в/в в момент возникновения ошибки выдает на выход сигнал OFF.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.2 Дискретные входы/выходы>
A1-23
l Типы дискретных выходов: LFCS2/LFCS
Существуют следующие типы выхода модуля в/в:
•
Дискретный выход состояния
При выходных сигналах типа состояния или импульсного типа можно использовать
модуль в/в состояния. Один модуль в/в может совместно выдавать импульсный
выход и выход состояния. Каждый терминал модуля в/в может быть задан как выход
состояния (SO) или выход импульса посредством определения режима точки (PO)
для данного клеммы.
•
Широтноимпульсный дискретный выход
При выходных сигналах широтноимпульсного типа можно использовать модуль
в/в дискретного широтноимпульсного выхода. Режимы точек всех клемм данного
модуля в/в постоянно установлены на широтноимпульсный выход (PW).
•
Пропорциональный времени дискретный выход
При пропорциональных времени входных сигналах или широтноимпульсных
сигналах можно использовать модуль в/в дискретного пропорционального времени
выхода. Один модуль в/в может одновременно генерировать оба типа выходных
сигналов. Каждый терминал модуля в/в может быть задан как пропорциональный
времени дискретный выход (TР) или широтноимпульсный выход (PW) путем задания
точечного режима для данной клеммы.
Если для модуля задан аварийный режим с отметкой опции [all points turn off] (выключение
всех точек), модуль в/в в момент возникновения ошибки выдает на выход сигнал OFF.
•
Выход состояния/импульсный
При возникновении ошибки на более высоком уровне модулей в/в выходные сигналы
ON и OFF от модулей в/в являются непрерывными. Если аварийный режим для
модуля не задан, либо задан с отметкой опции [all points maintain current value] (все
точки сохраняют текущее значение), модуль в/в сохраняет выходное состояние
ON/OFF в момент возникновения ошибки. Если для модуля задан аварийный режим
с отметкой опции [all points turn off] (выключение всех точек), модуль в/в в момент
возникновения ошибки выдает на выход сигнал OFF.
•
Широтноимпульсный выход
Если аварийный режим для модуля не задан, модуль в/в сохраняет выходное
состояние ON/OFF в момент возникновения ошибки до завершения текущего
выходного цикла, после чего выдает сигнал OFF.
Если для модуля задан аварийный режим с отметкой опции [all points maintain current
value] (все точки сохраняют текущее значение), модуль в/в сохраняет выходное
состояние ON/OFF в момент возникновения ошибки
Если для модуля задан аварийный режим с отметкой опции [all points turn off]
(выключение всех точек), модуль в/в в момент возникновения ошибки выдает на
выход сигнал OFF.
•
Выход с пропорциональным времени циклом ON/OFF
Если аварийный режим для модуля не задан, модуль в/в сохраняет выходное
состояние ON/OFF0 и временную пропорцию ON/OFF в момент возникновения
ошибки.
Если аварийный режим для модуля задан с отметкой опции [all points maintain current
value] (все точки сохраняют текущее значение), модуль в/в сохраняет выходное
состояние ON/OFF в момент возникновения ошибки.
Если для модуля задан аварийный режим с отметкой опции [all points turn off]
(выключение всех точек), модуль в/в в момент возникновения ошибки выдает на
выход сигнал OFF.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-24
<A3.2 Дискретные входы/выходы>
n Выход управляющего состояния модуля в/в
Выходными сигналами состояния модуля в/в состояния можно манипулировать,
используя:
•
Выход с защелкой
•
Выход без защелки
•
Импульсный выход
•
Мигающий выход
l Выход с защелкой
Выходы с защелкой сохраняют текущее состояние выхода до тех пор, пока не будет
выполнена команда действия включения (ON) или выключения (OFF).
Этот тип исключительно подходит для блока таблицы последовательности.
При действии с защелкой, установленном в поле сигнала действия таблицы
последовательности, выход принимает состояние ON, когда условие правила, для
которого задана характеристика Y, становится истиной. Выход сохраняется в состоянии
ON, даже если условие не является больше истиной. Он переключается в OFF тогда,
когда условие правила, для которого задана характеристика N, становится истиной.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-25
<A3.2 Дискретные входы/выходы>
Форма синтаксиса для выхода с защелкой показана ниже.
%Znnusmm.PV.H
Примечание: Символы в строке имеют следующее толкование:
• PFCS, LFCS2, LFCS и SFCS
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
01 (фиксированный) для PFCS и SFCS
Номер узла (от 01 до 08) для LFCS2 и LFCS
u
:
Номер блока
s
:
Номер слота
mm
:
Номер клеммы
• KFCS2, KFCS и FFCS
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
Номер узла (от 01 до 10) для KFCS2/KFCS.
Если KFCS2 использует базу данных расширенного типа удаленного узла, диапазон номеров
узлов расширяется – от 01 до 15.
Номер узла (от 01 до 04) для FFCS. (*1)
u
:
Номер слота
s
:
Номер сегмента (*2).
mm
:
Номер клеммы
*1:
*2:
Для блока FCU станции FFCS предусмотрен фиксированный номер узла 01. Эта установка изменению не подлежит.
Для рассредоточенных узлов (локальных и внешних) предусмотрены номера, начиная с 02 и далее.
При использовании модуля связи Fieldbus номер сегмента может задаваться в диапазоне от 1 до 4. При использовании
HARTсовместимого модуля номер сегмента задается равным 1 для аналогового сигнала и 2 для переменной HART.
Если используется модуль входа*/выхода, номер сегмента всегда равен 1.
Ниже приведена схема графика работы дискретных выходов с защелкой.
ИСТИНА
Результат логических
вычислений
(сторона операции ON)
ЛОЖЬ
ЛОЖЬ
ЛОЖЬ
Результат логических
вычислений
(сторона действия OFF)
Выход с защелкой
ИСТИНА
OFF
E
ON
A
B
B
OFF
E
E
C
D
E
A030208R.eps
Рисунок
A
Операция ON
B
Операция ON для блока, который
каждый раз выдает сигнал
C
Операция OFF
D
Операция OFF для блока, который
каждый раз выдает сигнал
E
Сохраняет текущее состояние
Схема графика работы дискретного выхода с защелкой
Если синтаксис выхода с защелкой описан не в форме блока таблицы
последовательности, а в другой блочной форме, например, в форме логической
блоксхемы или других блоков, в которых возможно манипулирование выходом и связь
с терминальным устройством для соединения последовательности, он будет вести себя
так же, как выход без защелки.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-26
<A3.2 Дискретные входы/выходы>
l Дискретный выход без защелки
Дискретный выход без защелки переключается в состояние ON, когда результат
логического вычисления соответствует условию “Истина”, или в OFF, когда этот результат
соответствует условию “Ложь”.
При действии без защелки, установленном в поле сигнала действия таблицы
последовательности, выход принимает состояние ON, когда условие правила, для
которого задана характеристика Y, становится истиной или выход принимает состояние
OFF, когда условие правила становится Ложью.
Для блока логической схемы или других блоков, в которых реализуется изменение
выхода и терминальное соединение для логической связи, сценарий выхода без защелки
устанавливает выход в состояние ON, когда результат логического вычисления принимает
значение Истина, и в OFF, когда результат логического вычисления принимает значение
Ложь.
Форма синтаксиса для дискретного выхода без защелки показана ниже.
%Znnusmm.PV.L
Примечание: Символы в строке имеют следующее толкование:
• PFCS, LFCS2, LFCS и SFCS
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
01 (фиксированный) для PFCS и SFCS.
Номер узла ( от 01 до 08) для LFCS2 и LFCS
u
:
Номер блока
s
:
Номер слота
mm
:
Номер клеммы
• KFCS2, KFCS и FFCS
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
Номер узла ( от 01 до 10) для KFCS2/KFCS.
Если KFCS2 использует базу данных расширенного типа удаленного узла, диапазон номеров
узлов расширяется – от 01 до 15.
Номер узла (от 01 до 04) для FFCS. (*1)
u
:
Номер слота
s
:
Номер сегмента (*2).
mm
:
Номер клеммы
*1:
*2:
Для блока FCU станции FFCS предусмотрен фиксированный номер узла 01. Эта установка изменению не подлежит.
Для рассредоточенных узлов (локальных и внешних) предусмотрены номера, начиная с 02 и далее.
При использовании модуля связи Fieldbus номер сегмента может задаваться в диапазоне от 1 до 4. При использовании
HARTсовместимого модуля номер сегмента задается равным 1 для аналогового сигнала и 2 для переменной HART.
Если используется модуль входа*/выхода, номер сегмента всегда равен 1.
Ниже приведена схема графика работы дискретного выхода без защелки.
ИСТИНА
Результат логических
вычислений
(операция ON/ OFF)
Выход без защелки
ЛОЖЬ
ЛОЖЬ
OFF
D
ON
A
B
OFF
B
C
D
D
D
D
A030209R.eps
Рисунок
A
Действие ON
B
Действие ON для блока, который
каждый раз выводит сигнал
C
Действие OFF
D
Действие OFF для блока, который
каждый раз выводит сигнал
E
Сохраняет текущее состояние
Схема графика работы дискретного выхода без защелки
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
СМОТРИТЕ
ТАКЖЕ
A1-27
<A3.2 Дискретные входы/выходы>
Подробно о шаблонах N в столбцах таблиц последовательности с указанием действий см. подраздел:
“n Управление состоянием в/в процесса” в разделе D3.2.13 “Описание сигнала действия:
Управление состоянием для других функциональных блоков и данных в/в”
l Дискретный импульсный выход: PFCS/KFCS2/KFCS/FFCS/SFCS
Дискретный импульсный выход обеспечивает переключение выхода в состояние ON при
единственном цикле сканирования, когда результат логических вычислений принимает
значение “Истина”.
При введении импульсного действия в поле сигнала действия таблицы
последовательности выход будет в состоянии ON, когда условие правила с
характеристикой Y становится истинным; одновременно таблица последовательности
задаст для выходного модуля выход состояния, переводя дискретный выход в состояние
ON. После одного цикла сканирования соответствующий выход модуля выхода состояния
будет переключен процессорным блоком станции PFCS/SFCS или блоком FCU станции
KFCS в состояние OFF, переводя дискретный выход в состояние OFF.
Синтаксис дискретного импульсного выхода – для таблицы последовательности; имеет
следующий вид. Если такая форма используется на станции LFCS, сигнал действия не
вызывает действия.
%Znnusmm.PV.P
Примечание: Символы в строке имеют следующее толкование:
• PFCS и SFCS
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
01 (фиксированный) для PFCS и SFCS
u
:
Номер блока
s
:
Номер слота
mm
:
Номер клеммы
• KFCS2, KFCS и FFCS
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
Номер узла (от 01 до 10) для KFCS2/KFCS
Если KFCS2 использует базу данных расширенного типа удаленного узла, диапазон номеров
узлов расширяется – от 01 до 15
Номер узла (от 01 до 04) для FFCS. (*1)
u
:
Номер слота
s
:
Номер сегмента (*2).
mm
:
Номер клеммы
*1:
*2:
Для блока FCU станции FFCS предусмотрен фиксированный номер узла 01. Эта установка изменению не подлежит.
Для рассредоточенных узлов (локальных и внешних) предусмотрены номера, начиная с 02 и далее.
При использовании модуля связи Fieldbus номер сегмента может задаваться в диапазоне от 1 до 4. При использовании
HART-совместимого модуля номер сегмента задается равным 1 для аналогового сигнала и 2 для переменной HART.
Если используется модуль входа*/выхода, номер сегмента всегда равен 1.
ИСТИНА
Результат логических
вычислений
(операция ON/ OFF)
Выход импульсного типа
ЛОЖЬ
ЛОЖЬ
ON
1 сек.
Рисунок
A030210R.eps
Схема графика работы импульсного дискретного выхода:
PFCS/KFCS2/KFCS/FFCS/SFCS
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-28
<A3.2 Дискретные входы/выходы>
ПРЕДУПРЕЖДЕНИЕ
Синтаксис подходит таблице последовательности с графиком обработки [Output Only
when Conditions Change]/[Вывод только при изменении условий] . При использовании
таблицы последовательности с графиком обработки [Output Each Time Conditions are
Satisfied]/[Вывод при каждом удовлетворении условий] необходимо учитывать следующее.
Когда устанавливается условие в таблице последовательности с графиком вывода, при
[Output Each Time Conditions are Satisfied]/[Вывод при каждом удовлетворении условий],
таблица последовательности посылает выходному модулю сигнал ON в каждый цикл
сканирования до тех пор, пока условие остается истинным. В результате выход все
время ON. Чтобы избежать этого, рекомендуется ввести дополнительный сигнал в
правило условия для его маскировки после принятия значения истинности в одном цикле
сканирования.
СМОТРИТЕ
ТАКЖЕ
Подробно о шаблонах N в столбцах таблиц последовательности с указанием действий смотрите
подраздел:
“n Управление состоянием в/в процесса” в разделе D3.2.13 “Описание сигнала действия:
Управление состоянием для других функциональных блоков и данных в/в”
l Дискретный импульсный выход: LFCS2/LFCS
Дискретный импульсный выход обеспечивает переключение выхода в состояние ON
только на одну секунду, когда результат логических вычислений принимает значение
“Истина”.
При реализации импульсного выхода на станции LFCS в построителе модулей в/в
(ADM55R, ADM51C, ADM51T, ADM52T, ADM52C) необходимо настроить конфигурацию
точек выхода [Point Mode]/[Режим Точки] на режим [Pulse Type Output (PO)]/[Выход
импульсного типа].
При работе LFCS с импульсным выходом синтаксис для реализации выхода с защелкой
или без можно использовать в блоке таблицы последовательности, а синтаксис для
выхода без защелки можно использовать в блоках логических схем и в блоках, терминалы
которых предназначены для логического соединения. Для клемм выхода, [Режим точки]
которых соответствует режиму [Выход импульсного типа], имеет силу только действие
ON синтаксиса выхода с защелкой или без. Когда режим точки соответствует режиму
импульсного типа, и функциональный блок выдает на выходную точку модуля выхода
команду действия ON, точка выхода только на одну секунду примет состояние ON, а затем
перейдет в OFF.
Пример выхода без защелки:
%Z021101.PV.L . . . . . . . . Y
Пример выхода с защелкой:
%Z021101.PV.H . . . . . . . . Y
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-29
<A3.2 Дискретные входы/выходы>
l Мигающий дискретный выход
Когда результатом логических вычислений для правила действия таблицы
последовательности является “Истина”, мигающие дискретные выходы многократно
переключаются в состояния ON и OFF с интервалом примерно в одну секунду. Если
результатом логических вычислений является “Ложь”, выход перестает мигать, однако
состояние ON/OFF остается “ON”. Для перевода мигающего дискретного выхода в OFF
необходимо выполнить действие OFF с использованием синтаксиса выхода с защелкой.
Форма синтаксиса для мигающих дискретных выходов приведена ниже.
%Znnusmm.PV.F
Примечание: Символы в строке имеют следующее толкование:
• PFCS, LFCS2, LFCS и SFCS
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
01 (фиксированный) для PFCS и SFCS
Номер узла (от 01 до 08) для LFCS2 и LFCS
u
:
Номер блока
s
:
Номер слота
mm
:
Номер клеммы
• KFCS2, KFCS и FFCS
%Z
:
Идентификатор в/в процесса (фиксированный)
nn
:
Номер узла (от 01 до 10) для KFCS2/KFCS
Если KFCS использует базу данных расширенного типа удаленного узла, диапазон номеров
узлов расширяется (от 1 до 15)
Номер узла (от 01 до 04) для FFCS. (*1)
u
:
Номер слота
s
:
Номер сегмента (*2).
mm
:
Номер клеммы
*1:
*2:
Для блока FCU станции FFCS предусмотрен фиксированный номер узла 01. Эта установка изменению не подлежит.
Для рассредоточенных узлов (локальных и внешних) предусмотрены номера, начиная с 02 и далее.
При использовании модуля связи Fieldbus номер сегмента может задаваться в диапазоне от 1 до 4. При использовании
HARTсовместимого модуля номер сегмента задается равным 1 для аналогового сигнала и 2 для переменной HART.
Если используется модуль входа*/выхода, номер сегмента всегда равен 1.
Схема графика работы мигающих дискретных выходов приведена ниже.
Мигающая
команда ON
%Z011101.PV F Y
FALSE
ИСТИНА
Мигающая
команда OFF
%Z011101.PV F N
ЛОЖЬ
Команда выхода
фиксируемого типа
%Z011101.PV H N
ЛОЖЬ
ЛОЖЬ
ИСТИНА
ИСТИНА
1 сек.
OFF
ON
OFF
Мигающий выход
A030211R.eps
Рисунок
Схема графика работы мигающего дискретного выхода
Когда описанный выше синтаксис используется в блоках логических схем или в блоках,
в/в которых предназначены для логического соединения, выход “мигает”, показывая
состояние ON или OFF с интервалом приблизительно 1 сек, когда результатом логических
вычислений является True (Истина). Если результатом является False (ложь), выход
прекращает “мигать” и фиксируется в положении ON.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-30
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
A3.3
Конфигурирование в/в процесса
для PFCS, LFCS2, LFCS и SFCS
Входы/выходы процесса задаются в обзоре системы (System View) или
в построителе модулей в/в (IOM Builder) до начала их использования.
n Категории IOM: PFCS/LFCS2/LFCS/SFCS
▼ Тип IOM – Категория, Тип IOM – Тип
Параметры входа/выхода процесса зависят от типа IOM. Категории и типы IOM даны
в таблице ниже.
Таблица
Классификация модулей в/в (IOM) (1/2) : PFCS/LFCS2/LFCS/SFCS
Категория
Вход/выход управления
Многоточечный вход/выход
аналогового управления
Вход/выход мультиплексора
Мультиплексор (разъемного типа)
*1:
Тип
Вход тока
Вход напряжения
Вход тока (связь c BRAIN)
Вход напряжения
Вход тока (однозначная функция)
Вход напряжения (однозначная функция)
Вход мВ
Вход термопары
Вход термометра сопротивления
Потенциометр
Вход импульса
Выход тока
Выход напряжения
Выход тока (однозначная функция)
Название
AAM11
AAM11
AAM11B
AAM11B
AAM10
AAM10
AAM21
AAM21
AAM21
AAM21
APM11
AAM51
AAM51
AAM50
Вход напряжения и выход тока
AMC80
Вход напряжения
Вход мВ
Вход термопары
Вход термометра сопротивления
Вход тока
Выход тока
Вход напряжения (разъемного типа)
Вход мВ разъемного типа
Вход термометра сопротивления разъемный
Вход мВ термопары разъемного типа
Вход напряжения
Вход мВ
Вход термопары
AMM12T
AMM22M
AMM22T
AMM32T
AMM42T
AMM52T
AMM12C
AMM22C
AMM32C
AMM25C
AMM12T (*1)
AMM22M (*1)
AMM22T (*1)
Этот модуль в/в применим только к PFCS и SFCS.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
Таблица
Классификация модулей в/в (IOM) (2/2) : PFCS/LFCS2/LFCS/SFCS
Категория
Релейный вход/выход
Контактный терминал
Контактный разъем
Категория
*2:
A1-31
Тип
Вход состояния реле
Кнопочный релейный вход
Выход состояния реле
Широтно-импульсный релейный выход
Пропорциональный времени релейный выход
16-точечный терминальный дискретный вход
состояния
16-точечный кнопочный дискретный вход,
терминальный
32-точечный вход состояния контакта,
терминальный
32-точечный кнопочный дискретный вход,
терминальный
16-точечный выход состояния контакта,
терминальный
16-точечный широтно-импульсный дискретный
выход, терминальный
16-точечный пропорциональный времени,
дискретный выход терминальный
32-точечный дискретный выход состояния,
терминальный
32-точечный широтно-импульсный дискретный
выход, терминальный
32-точечный пропорциональный времени
дискретный выход, терминальный
16-точечный вход состояния контакта
разъемного типа
16-точечный дискретный кнопочный вход
разъемного типа
32-точечный вход состояния контакта
разъемного типа
32-точечный кнопочный вход разъемного типа
16-точечный выход состояния контакта
разъемного типа
16-точечный широтно-импульсный дискретный
выход разъемного типа
16-точечный пропорциональный времени
дискретный выход разъемного типа
32-точечный выход состояния контакта
разъемного типа
32-точечный широтно-импульсный дискретный
выход разъемного типа
32-точечный пропорциональный времени
дискретный выход разъемного типа
Тип
Название
ADM15R
ADM15R
ADM55R
ADM55R(*2)
ADM55R(*2)
ADM11T
ADM11T
ADM12T
ADM12T
ADM51T
ADM51T(*2)
ADM51T(*2)
ADM52T
ADM52T(*2)
ADM52T(*2)
ADM11C
ADM11C
ADM12C
ADM12C
ADM51C
ADM51C(*2)
ADM51C(*2)
ADM52C
ADM52C(*2)
ADM52C(*2)
Название
Этот модуль в/в применим только к LFCS2 и LFCS.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-32
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Задание входов/выходов процесса: PFCS/LFCS2/LFCS/SFCS
Параметры входов/выходов процесса приведены в таблице ниже для каждой категории
IOM.
Таблица
Параметры категорий IOM: PFCS/LFCS2/LFCS/SFCS
Многоточечный вход/
выход аналогового
управления
Сигнал
Служебный комментарий
Верхний/нижний пределы
диапазона
Мультиплексор/
Мультиплексор
(разъемного типа)
Преобразование
Служебный комментарий
Верхний/нижний пределы
диапазона
Верхний/нижний пределы
диапазона
Диапазон
Диапазон
Единица диапазона
Установка по умолчанию
Установка по умолчанию
Задание детальной информации
Резервирование
Кодовая метка P&ID
Метка
Уровень обнаружения
разомкнутого входа
(SIOP)
Верхний предельный
уровень обнаружения
разомкнутого входа
(HIIOP)
Нижний предельный
уровень обнаружения
разомкнутого входа
(LОIOP)
Кодовая метка P&ID
Метка
Управляющий вход/выход
Сигнал
Преобразование
Служебный комментарий
Кодовая метка P&ID
Метка
Обнаружение разомкнутого входа
(IOPE)
Уровень обнаружения разомкнутого
Аварийный режим (FBEN)
входа (SIOP)
Выходное значение
Верхний порог обнаружения
аварийного режима
разомкнутого входа (HIIOP)
(FBOUT)
Обнаружение
Нижний порог обнаружения
разомкнутого выхода
разомкнутого входа (LОIOP)
(ОOPE)
Обнаружение разомкнутого выхода
Сброс OOP (OPCLS)
(ОOPE)
Время сброса выхода
Аварийный режим (FBEN)
OOP (TOPCLS)
Метка позиции
переключателя
Формат метки
Кнопка 1, кнопка 2
Уровень обнаружения
разомкнутого входа (SIOP)
Уровень безопасности
Верхний предельный уровень
обнаружения разомкнутого входа Метка признака
(HIIOP)
Нижний предельный уровень
обнаружения разомкнутого входа Верхнее окно
(LОIOP)
Аварийный режим (FBEN)
Помощь
Выходное значение аварийного
режима (FBOUT)
Время фильтрации
Обнаружение разомкнутого
выхода (ОOPE)
Обнаружение границы
Целевое состояние перегорания
Аварийный режим
Сброс OOP (OPCLS)
Дублирование
Дублирование
Время сброса выхода OOP
(TOPCLS)
Полное сопротивление (RESIST)
Команда
Компенсация холодного спая
*1:
Кодовая метка
Комментарий признака
Выходное значение аварийного
режима (FBOUT)
Фильтр входа импульса (PLFL)
Мощность передатчика (VTTSEL)
Квадратный корень (SQRT)
Значение отсечки низких (для
извлечения SQRT) значений
входного сигнала (LCUT)
Компенсация холодного спая
(RJCD)
Сброс OOP (OPCLS)
Время сброса выхода OOP
(TOPCLS)
Команда
Реле,
точечный терминал,
точечный разъем
Точечный режим (*1)
Кодовая метка P&ID
Команда
Широтно-импульсный
пропорциональный
времени регулятор ВКЛ/
ВЫКЛ (*1)
Cдвиг синхронизации
запуска действия (*1)
Команда (*1)
Этот элемент настройки доступен только для перечисленных ниже модулей в/в на станциях управления LFCS2 и LFCS.
• 16точечный модуль выхода состояния дискретного терминального (клеммного) выхода
• 16точечный модуль широтноимпульсного дискретного выхода, терминального
• 16точечный модуль пропорционального времени дискретного выхода, терминального
• 32точечный модуль выхода состояния дискретного терминального выходы
• 32точечный модуль широтноимпульсного дискретного выхода, терминального
• 32точечный модуль пропорционального времени дискретного выхода, терминального
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
A3.3.1
A1-33
Конфигурация модуля управляющего
входа/выхода
Детальное описание элементов настройки модуля управляющего в/в дано ниже в
следующем порядке:
•
Сигнал
•
Преобразование
•
Служебный комментарий
•
Нижний/верхний предел диапазона
•
Единица измерения
•
Детализация
•
Дублирование
•
Имя позиции блока ПИДрегулирования (P&ID)
•
Метка
•
Обнаружение разомкнутого входа IOP (IOPE)
•
Установка уровня обнаружения IOP (SIOP)
•
Верхний предельный уровень обнаружения (HIIOP)
•
Нижний предельный уровень обнаружения (LOIOP)
•
Обнаружение разомкнутого выхода OOP (OOPE)
•
Установка перехода на аварийный режим (FBEN)
•
Выходные данные перехода на аварийный режим (FBOUT)
•
Сопротивление (RESIST)
•
Фильтрация входного сигнала (PLFL)
•
Мощность передатчика (VTTSEL)
•
Квадратный корень (SQRT)
•
Отсечка низких (для извлечения SQRT) значений входного сигнала (LCUT)
•
Компенсация холодного спая (RJCD)
•
Сброс OOP (OPCLS)
•
Время сброса выхода OOP (TOPCLS)
•
Командная строка
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
A1-34
n Сигнал: PFCS/LFCS2/LFCS/SFCS
▼ Сигнал
Данный элемент используется для установки типа модуля в/в (IOM).
Данный элемент задается в построителе IOM.
Варианты выбора типа IOM:
•
Вход тока (AAM11)
•
Вход напряжения (AAM11)
•
Вход тока (AAM11B)
•
Вход напряжения (AAM11B)
•
Вход тока / однозначная функция (AAM10)
•
Вход напряжения / однозначная функция (AAM10)
•
Вход мВ (AAM21)
•
Вход термопары (AAM21)
•
Вход термометра сопротивления (AAM21)
•
Вход потенциометра (AAM21)
•
Вход импульса (APM11)
•
Выход тока (AAM51)
•
Выход напряжения (AAM51)
•
Выход тока / однозначная функция (AAM50)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-35
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Преобразование – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Преобразование
Данный элемент определяется в построителе модулей в/в (IOM).
Варианты выбора различны для разных типов IOM.
Варианты выбора и значения по умолчанию даны в таблице ниже для каждого типа IOM.
Таблица Варианты выбора и значения по умолчанию для преобразования сигнала:
PFCS/LFCS2/LFCS/SFCS
Преобразование сигнала
Значение
Варианты выбора
по умолчанию
Вход тока (AAM11)
Нет преобразования
Нет преобразования
Вход напряжения (AAM11)
Нет преобразования
Нет преобразования
Вход тока (AAM11B)
Нет преобразования
Нет преобразования
Вход напряжения (AAM11B)
Нет преобразования
Нет преобразования
Вход тока/однозначная функция (AAM10)
Нет преобразования
Нет преобразования
Вход напряжения/ однозначная функция (AAM10) Нет преобразования
Нет преобразования
Вход мВ (AAM21)
Нет преобразования
Нет преобразования
Тип К
Тип E
Тип T
Тип J
Вход термопары (AAM21)
Тип К
Тип R
Тип S
Тип B
Тип N
PT100
Вход термометра сопротивления(AAM21)
PT100
JPT100
Вход потенциометра (AAM21)
Нет преобразования
Нет преобразования
Двухпроводное питание
Вход импульса (APM11)
Дискретный вход
Двухпроводное питание
Трехпроводное питание
Вход тока (AAM51)
Нет преобразования
Нет преобразования
Вход напряжения (AAM51)
Нет преобразования
Нет преобразования
Вход тока/однозначная функция (AAM50)
Нет преобразования
Нет преобразования
Тип IOM
n Служебный комментарий – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Служебный комментарий
Данный элемент определяется в построителе модулей в/в (IOM).
Значение по умолчанию – ноль.
Допускается ввод символьной строки длиной до 40 символов.
Служебный комментарий устанавливается по выбору пользователя и может оставаться
незаполненным.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-36
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Верхний/нижний предел диапазона – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Нижний предел/верхний предел
Верхний и нижний пределы измерений задаются в построителе модулей в/в.
Варианты выбора значений верхнего и нижнего пределов различны для разных типов
IOM и преобразований сигнала. Варианты выбора верхнего и нижнего пределов для
различных типов IOM приведены в таблице ниже.
Таблица
Тип IOM
Вход тока (AAM11)
Вход напряжения
(AAM11)
(AAM11B)
(AAM11B)
Вход тока/
однозначная
функция (AAM10)
Вход напряжения/
однозначная
функция (AAM10)
Вход мВ (AAM21)
Варианты выбора верхнего и нижнего пределов диапазона измерений и значения
по умолчанию (1/2): PFCS/LFCS2/LFCS/SFCS
Нижний предел
Диапазон
По
выбора
умолчанию
Верхний предел
Диапазон
По
выбора
умолчанию
мА
от 0 до 20
4
от 0 до 20
20
В
от 0 до 10
1
от 0 до 10
5
мА
от 0 до 20
4
от 0 до 20
20
В
от 0 до 10
1
от 0 до 10
5
Нет
преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
Нет
преобразования
В
1 (фикс.)
1
5 (фикс.)
5
Нет
преобразования
мВ
от -50 до 150
-50
от -50 до 150
150
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-40 (фикс.)
-40 (фикс.)
200 (фикс.)
0 (фикс.)
0 (фикс.)
250 (фикс.)
0 (фикс.)
0 (фикс.)
250 (фикс.)
600 (фикс.)
1100 (фикс.)
900 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200
-300
100
-200
-300
100
-200
-300
100
-40
-40
200
0
0
250
0
0
250
600
1100
900
-200
-300
100
1200 (фикс.)
2200 (фикс.)
1500 (фикс.)
900 (фикс.)
1700 (фикс.)
1200 (фикс.)
350 (фикс.)
650 (фикс.)
600 (фикс.)
750 (фикс.)
1400 (фикс.)
1000 (фикс.)
1600 (фикс.)
2900 (фикс.)
1900 (фикс.)
1600 (фикс.)
2900 (фикс.)
1900 (фикс.)
1700 (фикс.)
3100 (фикс.)
2000 (фикс.)
1200 (фикс.)
2200 (фикс.)
1500 (фикс.)
1200
2200
1500
900
1700
1200
350
650
600
750
1400
1000
1600
2900
1900
1600
2900
1900
1700
3100
2000
1200
2200
1500
Преобразование
сигнала
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Тип K
Тип E
Тип T
Тип J
Вход термопары
(AAM21)
Тип R
Тип S
Тип B
Тип N
Единицы
измерения
Примечание: Выбор единицы измерения для входа термопары (AAM21) автоматически воспроизводит соответствующие
верхний и нижний пределы диапазона.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-37
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
Таблица
Тип IOM
Варианты выбора верхнего и нижнего пределов диапазона измерений и значения
по умолчанию (2/2) : PFCS/LFCS2/LFCS/SFCS
Преобразование
сигнала
Вход термометра
сопротивления
(AAM21)
PT100
Вход термометра
сопротивления
(AAM21)
JPT100
Вход потенциометра Нет
(AAM21)
преобразования
Вход импульса
–
(APM11)
Нет
Вход тока (AAM51)
преобразования
Вход напряжения
Нет
(AAM51)
преобразования
Вход тока /
Нет
однозначная
преобразования
функция (AAM50)
Нижний предел
Верхний предел
Диапазон
По
Диапазон
По
выбора
умолчанию
выбора
умолчанию
C (Цельсий) -200 фикс.)
-200
850 (фикс.)
850
F (Фаренгейт) -300 (фикс.)
-300
1500 (фикс.)
1500
K (Кельвин)
100 (фикс.)
100
1100 (фикс.)
1100
C (Цельсий) -200 фикс.)
-200
500 (фикс.)
500
F (Фаренгейт) -300 (фикс.)
-300
900 (фикс.)
900
K (Кельвин)
100 (фикс.)
100
750 (фикс.)
750
от 100 до
от 0 до
2000
100
Ом
30000
30000
Единицы
измерения
–
мА
4 (фикс.)
4
20 (фикс.)
20
В
от 0 до 10
1
от 0 до 10
5
мА
4 (фикс.)
4
20 (фикс.)
20
Примечание: Для входа термометра сопротивления (AAM21) выбор единицы измерения задает соответствующие верхний и
нижний пределы диапазона.
Верхний и нижний пределы диапазона можно задавать для [входа мВ], [входа
потенциометра], [входа тока] и [входа напряжения] модуля AAM11, а также для [выхода
напряжения] модуля AAM51. В качестве верхнего или нижнего предела допускается ввод
значения длиной до 7 цифр, включая десятичную точку.
n Единица измерения диапазона – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Единица измерения
Единицы измерения диапазона задаются в построителе модулей в/в (IOM).
Варианты выбора единиц измерения зависят от типа IOM.
Варианты выбора единиц и значения по умолчанию для разных типов IOM приведены в
таблице ниже.
Таблица
Варианты выбора единиц измерения и значения по умолчанию:
PFCS/LFCS2/LFCS/SFCS
Тип IOM
Вход тока (AAM11)
Вход напряжения (ААМ11)
Вход тока (AAM11В)
Вход напряжения (ААМ11В)
Вход тока / однозначная функция (AAM10)
Вход напряжения/ однозначная функция (AAM10)
Вход мВ (ААМ21)
Вход термопары (ААМ21)
Вход термометра сопротивления (ААМ21)
Вход потенциометра (ААМ21)
Импульсный выход (АРМ11)
Выход тока (ААМ51)
Выход напряжения (ААМ51)
Выход тока / однозначная функция (ААМ50)
Единицы
Варианты
По умолчанию
мА (фикс.)
мА
В (фикс.)
В
мА (фикс.)
мА
В (фикс.)
В
мА (фикс.)
мА
В (фикс.)
В
мВ (фикс.)
мВ
град. по шкале Цельсия,
град. Цельсия
Фаренгейта или Кельвина
град. по шкале Цельсия,
град. Цельсия
Фаренгейта или Кельвина
Ом (фикс.)
Ом
мА (фикс.)
В (фикс.)
мА (фикс.)
мА
В
мА
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-38
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Детализация – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Установить детали
Детализация модуля в/в (IOM) задается в построителе IOM.
Варианты выбора различны в зависимости от типа IOM.
Варианты выбора и значения по умолчанию для разных типов IOM приведены в таблице
ниже.
Таблица
Варианты выбора и значения по умолчанию: PFCS/LFCS2/LFCS/SFCS
Тип IOM
Вход тока (AAM11)
Вход напряжения (ААМ11)
Вход тока (AAM11В)
Вход напряжения (ААМ11В)
Вход тока / однозначная функция (AAM10)
Вход напряжения/ однозначная функция
(AAM10)
Вход мВ (ААМ21)
Вход термопары (ААМ21)
Вход термометра сопротивления (ААМ21)
Вход потенциометра (ААМ21)
Импульсный вход (АРМ11)
Выход тока (ААМ51)
Выход напряжения (ААМ51)
Выход тока / однозначная функция (ААМ50)
СМОТРИТЕ
ТАКЖЕ
нет
нет
нет
нет
нет
Детализация
Варианты
нет
По умолчанию
нет
нет
нет
нет
нет
нет
Без индикации перегорани
Индикация верхним зашкаливанием
Индикация нижним зашкаливанием
Без индикации перегорания
Индикация верхним зашкаливанием
Индикация нижним зашкаливанием
Без индикации перегорания
Индикация верхним зашкаливанием
Индикация нижним зашкаливанием
Без индикации перегорания
Индикация верхним зашкаливанием
Индикация нижним зашкаливанием
Без терминатора
Терминатор – 200 Ом
Терминатор – 510 Ом
Терминатор – 1000 Ом
Прямой выход
Реверсированный выход
Прямой выход
Реверсированный выход
Прямой выход
Реверсированный выход
Без индикации
разрушения
Без индикации
разрушения
Без индикации
разрушения
Без индикации
разрушения
Без
терминатора
Прямой выход
Прямой выход
Прямой выход
Подробно о прямом и реверсированном выходе смотрите:
“l Направление аналогового выхода” подраздела “n Отсутствие преобразования в блоке
регуляторного управления” в разделе C4.8.1 “Отсутствие преобразования”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-39
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Дублирование – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Дублирование
Двойное (полное) резервирование или дублирование назначается или отменяется в
построителе модулей в/в (IOM).
Если выбрано [Dual], дублирование назначено. По умолчанию [Dual] не выбрано.
Дублирование может назначаться для выходов тока AAM51 или AAM50, только для IOM с
нечетным номером, называемым дублированным источником.
Если для IOM назначается режим с полным резервированием, сигнал дублированного
источника копируется по соответствующему дублирующему адресу. После копирования
сигнала изменение установки, занесенной по дублирующему адресу IOM, становится
невозможным.
В таблице ниже приведено соответствие между номерами клемм дублирующих
источников IOM и дублирующих адресов IOM.
Таблица
Задание режима с дублированием: PFCS/LFCS2/LFCS/SFCS
Дублирующий источник
Дублирующий адрес
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Любое изменение записи в конкретном поле (например, в поле нижнего/верхнего предела
диапазона или в поле дублирования) для дублирующего источника IOM, за исключением
поля «детализация сигнала», отражается на соответствующей установке, занесенной по
дублирующему адресу IOM. В случае отмены режима полного резервирования становится
возможным осуществление установок по соответствующим дублирующим адресам.
В случае изменения записи в поле «детализация сигнала» для дублирующего
источника IOM, либо в случае удаления самого дублирующего источника IOM, запись по
соответствующему дублирующему адресу IOM также удаляется.
СМОТРИТЕ
ТАКЖЕ
Подробно о методе соединения с полным резервированием смотрите подраздел:
“n Задание данных с учетом дублированного выхода” в разделе C2.1 “Соединение данных”
n Имя позиции P&ID – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Имя позиции P&ID
В построителе модулей в/в IOM можно задавать имя позиции в соответствии
с монтажнотехнологической схемой (P&ID) длиной до шестнадцати знаков. Установка
является произвольной; значение по умолчанию – пробел.
n Назначаемая пользователем метка – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Метка
В построителе модулей в/в (IOM) можно задавать назначаемую пользователем метку
длиной до 16 знаков (имя клеммы входа/выхода функционального блока).
Формат назначаемой пользователем метки:
%%Mnnnnnnnnnnnnn
Здесь:
%%
:
M
:
nnnnnnnnnnnnn :
Всегда %%
Одна прописная буква
До 13 буквенноцифровых знаков
Установка является произвольной; значение по умолчанию – пробел.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-40
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Обнаружение разомкнутого входа (IOPE) – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Обнаружение IOP
В построителе IOM возможно задание режима обнаружения нарушения проводки
(разомкнутый вход).
По умолчанию режим включен.
Модули IOM, для которых возможен выбор установки режима IOPE:
•
Вход тока (AAM11)
•
Вход напряжения (AAM11)
•
Вход тока (AAM11B)
•
Вход напряжения (AAM11B)
•
Вход тока (упрощенный) (AAM10)
•
Вход напряжения (упрощенный) (AAM10)
•
Вход мВ (AAM21)
•
Вход термопары (AAM21)
•
Вход термометра сопротивления (AAM21)
•
Вход потенциометра (AAM21)
n Уровень обнаружения разомкнутого входа (SIOP) –
в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Уровень обнаружения IOP
В построителе IOM возможно задание уровня обнаружения IOP.
По умолчанию режим неактивен (“Disabled”). Когда режим SIOP неактивен, в качестве
уровня обнаружения разомкнутого входа (IOP) используются значения по умолчанию, а
именно, 106.3 % в качестве верхнего предела (HIOP) 6.3 % в качестве нижнего предела
(LOIOP).
Модули IOM, для которых возможен выбор установки режима SIOP:
•
Вход тока (AAM11)
•
Вход напряжения (AAM11)
•
Вход тока (AAM11B)
•
Вход напряжения (AAM11B)
•
Вход тока (упрощенный) (AAM10)
•
Вход напряжения (упрощенный) (AAM10)
•
Вход мВ (AAM21)
•
Вход термопары (AAM21)
•
Вход термометра сопротивления (AAM21)
•
Вход потенциометра (AAM21)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-41
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Верхний предельный уровень обнаружения разомкнутого входа
(HIIOP) – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Верхний предел
В построителе IOM возможно задание верхнего предельного уровня обнаружения IOP.
Уровень обнаружения задается в пределах диапазона от 25.0 до 125.0 (в %, максимум
5 цифр). Задание верхнего предела ниже нижнего предела (LOIOP) приводит к ошибке.
Значение по умолчанию +106.3.
Задание верхнего уровня обнаружения (HIIOP) возможно только в случае, если режим
задания уровня обнаружения (SIOP) включен (“Enabled”).
Модули IOM, для которых возможен выбор установки режима HIIOP:
•
Вход тока (AAM11)
•
Вход напряжения (AAM11)
•
Вход тока (AAM11B)
•
Вход напряжения (AAM11B)
•
Вход тока (упрощенный) (AAM10)
•
Вход напряжения (упрощенный) (AAM10)
•
Вход мВ (AAM21)
•
Вход термопары (AAM21)
•
Вход термометра сопротивления (AAM21)
•
Вход потенциометра (AAM21)
n Нижний предельный уровень обнаружения разомкнутого входа
(LOIOP) – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Нижний предел
В построителе IOM можно задать нижний предельный уровень обнаружения IOP.
Уровень обнаружения задается в пределах диапазона от 25.0 до 125.0 (в %, максимум
5 цифр). Задание нижнего предела выше верхнего предела (HIIOP) приводит к ошибке.
Значение по умолчанию 6.3.
Задание нижнего уровня обнаружения (LOIOP) возможно только в случае, если режим
задания уровня обнаружения (SIOP) включен (Enabled).
Модули IOM, для которых возможен выбор установки режима LOIOP:
•
Вход тока (AAM11)
•
Вход напряжения (AAM11)
•
Вход тока (AAM11B)
•
Вход напряжения (AAM11B)
•
Вход тока (упрощенный) (AAM10)
•
Вход напряжения (упрощенный) (AAM10)
•
Вход мВ (AAM21)
•
Вход термопары (AAM21)
•
Вход термометра сопротивления (AAM21)
•
Вход потенциометра (AAM21)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
A1-42
n Обнаружение разомкнутого выхода (OOPE) – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Обнаружение OOP
В построителе IOM можно задать обнаружение нарушения проводки (разомкнутый выход).
По умолчанию режим включен.
Модули IOM, для которых возможен выбор установки режима OOPE:
•
Выход тока (AAM51)
•
Выход тока (упрощенный) (AAM50)
n Задание перехода на аварийный режим (FBEN) – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Переход на аварийный режим, переход на аварийный режим – сохранение текущего значения
В построителе IOM возможно задание перехода на аварийный режим.
По умолчанию переход на аварийный режим не включен.
•
Выбрав переход на аварийный режим (Set Fallback), надо отметить кнопку с
зависимой фиксацией Maintain Current Value (Cохранение текущего значения) или
Output data (Выходные данные). Установка по умолчанию – Maintain Current Value.
•
Если не отмечена позиция Set Fallback, при неисправности процессорного блока
или его интерфейса будет удерживаться текущее значение. Однако не происходит
уведомление о возникновении нештатной ситуации, даже когда процессорный блок
или его интерфейс возвращаются в нормальное состояние.
Модули IOM, для которых возможен выбор аварийного режима (FBEN):
•
Выход тока (AAM51)
•
Выход напряжения (AAM51)
•
Выход тока (упрощенный) (AAM50)
n Выходное значение при переходе на аварийный режим
(FBOUT) – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Переход на аварийный режим – выходное значение
В построителе IOM можно задать выходного значения (FBOUT) перехода на аварийный
режим.
Для выходного значения FBOUT можно использовать 5разрядное число; для выхода тока
диапазон составляет от 17,2 до 112,5, для выхода напряжения – от 17,2 до 112,5
(в процентах). Установка по умолчанию не предусмотрена.
Задание выходного значения (FBOUT) возможно только в случае задания перехода на
аварийный режим (Set Fallback).
Модули IOM, для которых возможен выбор выходного значения аварийного режима
FBOUT:
•
Выход тока (AAM51)
•
Выход напряжения (AAM51)
•
Выход тока (упрощенный) (AAM50)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-43
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Значение полного сопротивления (RESIST) – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Сопротивление
В построителе IOM возможно задание полного сопротивления потенциометров. Выберите
[Tools]/[Инструментарий] – [Set Details]/[Установка элементов] на построителе IOM,
появится область ввода [Resistance]/[Сопротивление].
Значение сопротивления (RESIST) может быть задавано 7значным числом в диапазоне
от 0 до 3000 (Ом). Если значение не задается, используется верхний предел полного
сопротивления. Установка по умолчанию не предусмотрена.
Модули IOM, для которых возможен выбор значения полного сопротивления RESIST:
• Вход потенциометра (AAM21)
n Фильтр входа импульса (PLFL) – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Импульсный вход – фильтрация входного сигнала
В построителе IOM возможно задание режима фильтрации входного импульса. Выберите
[Tools]/[Инструментарий] – [Set Details]/[Установка элементов] на построителе IOM,
появится позиция для отметки [Input Filtering]/[Вход импульса].
По умолчанию режим неактивен (“Disabled”).
Модули IOM, для которых возможен выбор режима фильтрации входного импульса PLFL:
• Вход импульса (APM11)
n Мощность сигнала датчика (VTTSEL) – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Импульсный вход – мощность сигнала датчика
На построителе IOM возможно задание мощности датчика (APM11). Выберите [Tools]/
[Инструментарий] – [Set Details]/[Установка элементов] на построителе IOM, появится
область ввода [Transmitter Power]/[Мощность сигнала датчика].
Напряжения устанавливается на [12] или на [24] (В). Значение по умолчанию – [12].
Модули IOM, для которых возможен выбор VTTSEL:
• Вход импульса (APM11)
n Извлечение квадратного корня (SQRT) – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Квадратный корень
В построителе IOM возможно задание извлечения квадратного корня. Выберите [Tools]/
[Инструментарий] – [Set Details]/[Установка элементов] на построителе IOM, появится
позиция для отметки [Square Root]/[Извлечение квадратного корня].
По умолчанию данная функция неактивна (“Disabled”).
Модули IOM, для которых возможно задание извлечения квадратного корня:
• Вход тока (AAM11)
• Вход напряжения (AAM11)
• Вход тока (AAM11B)
• Вход напряжения (AAM11B)
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации по извлечению квадратного корня аналогового входного
сигнала для функциональных блоков смотрите подраздел:
“n Извлечению квадратного корня аналогового входного сигнала” в разделе C3.1.1
“Преобразования входного сигнала, общие для блоков регуляторного управления и блоков
вычислений ”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-44
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Отсечка низких (для извлечения SQRT) значений входного
сигнала (LCUT) – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Отсечка низких значений входного сигнала
В построителе IOM можно задать значение отсечки низкого входного сигнала для
операции извлечения квадратного корня, SQRT.
Если значение входного сигнала ниже значения отсечки, извлечение квадратного корня
не производится, а выходное значение равно входному.
Значение по умолчанию “0.6” (в процентах).
Задание значения LCUT возможно только в случае, если функция SQRT активна
(Enabled).
Модули IOM, для которых возможно задание значения отсечки LCUT:
СМОТРИТЕ
ТАКЖЕ
•
Вход тока (AAM11)
•
Вход напряжения (AAM11)
•
Вход тока (AAM11B)
•
Вход напряжения (AAM11B)
Для получения более подробной информации по извлечению квадратного корня аналогового входного
сигнала для функциональных блоков смотрите подраздел:
“n Извлечению квадратного корня аналогового входного сигнала” в разделе C3.1.1
“Преобразования входного сигнала, общие для блоков регуляторного управления и блоков
вычислений ”
n Компенсация холодного спая (RJCD) – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Компенсация холодного спая
В построителе IOM возможно задание компенсации холодного спая. Выберите [Tools]/
[Инструментарий] – [Set Details]/[Установка элементов] на построителе IOM, появится
позиция для отметки [Cold Junction Compensation]/[Компенсация холодного спая].
По умолчанию функция активна (Enabled) для всех сигналов, кроме сигналов типа В, и
неактивна (Disabled) для сигналов типа В.
Модули IOM, для которых возможно задание RJCD:
•
Вход термопары (AAM21)
n Сброс OOP (OPCLS) – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Сброс OOP
Возможно задание функции сброса выходного значения OOP, предполагающей
автоматический переход выхода в состояние плотного закрытия по истечении
определенного периода времени с момента обнаружения размыкания выхода (OOP).
Выбрать позицию [OOP Clear]/[Сброс ООР] можно в построителе IOM. Выберите [Tools]/
[Инструментарий] – [Set Details]/[Установка элементов] на построителе IOM, появится
позиция для отметки [OOP Clear]/[Сброс ООР].
По умолчанию позиция [OOP Clear] не отмечается.
Модули IOM, для которых возможно задание OPCLS:
•
Выход тока (AAM51)
•
Выход тока (упрощенный) (AAM50)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-45
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Время сброса OOP (TOPCLS) – в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Время сброса
Под временем сброса OOP понимается время, по истечении которого, начиная с момента
обнаружения размыкания выхода (OOP), выход автоматически переходит в состояние
плотного закрытия.
Возможно задание времени сброса OOP в построителе IOM.
Значение времени сброса OOP задается 4значным числом в диапазоне от 0
до 25,5 секунд. Установка по умолчанию – 4 секунды.
[Clear Time]/[Время сброса] можно задавать, только если включена опция [OOP Clear]/
[Сброс ООР].
Модули IOM, для которых возможно задание TOPCLS:
•
Выход тока (AAM51)
•
Выход тока (упрощенный) (AAM50)
n Командная строка – в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Команда
Для каждого модуля в/в можно установить дополнительную настройку посредством ввода
строки командного сценария.
ПРЕДУПРЕЖДЕНИЕ
При преобразовании командного сценария в командную строку модуля в/в необходима
перезагрузка конфигурации модуля в/в. Во время загрузки модуль некоторое время
пребывает в состоянии отказа (FAIL). Поэтому при изменении командной строки будьте
внимательны.
Командный сценарий вводится в диалоговом окне настройки деталей (Details setting)
построителя IOM.
В таблице ниже приведены командные строки для модулей управляющего в/в (AAM11,
AAM11B, AAM10, AAM21, APM11, AAM51, AAM50):
Таблица
Командные сценарии, используемые к модулях управляющего в/в:
PFCS/LFCS2/LFCS/SFCS
Команда
Описание
ORBE
Эхоконтроль выходного сигнала
Диапазон выходного сигнала
SORG
для специальной компенсации
Специальный уровень
SOOP
обнаружения OOP
Специальная таблица
SP1
линеаризации
PVLMT
Предел измерения
Значение плотного закрытия
TSHUT
выхода
INREV
Реверсирование входа
Δ:
По умолчанию
Yes (да)
Yes/No
Синтаксис
No (нет)
No/<Range Low>∆<Range High>
No (нет)
No/<Detection Level>
No (нет)
No/(<Interpolation Code>∆X1,Y1∆X2,Y2∆X3,Y3 ...)
No (нет)
No/APD∆LLMT∆APD∆HLMT(%)
No (нет)
No/<a Value>
No (нет)
Yes/No
Пробел
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-46
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
l ORBE (Эхоконтроль выходного сигнала): PFCS/LFCS2/LFCS/SFCS
Данная команда устанавливает модуль в/в в режим эхоконтроля выходного сигнала. Если
расхождение фактического значения с ожидаемым слишком велико, модуль в/в переходит
в состояние отказа (FAIL).
Синтаксис:
ORBE=Yes
ORBE=No
Параметры:
•
Yes (да)
Данная установка обеспечивает выполнение эхоконтроля выходного сигнала и
проверку его соответствия ожидаемому результату (по умолчанию).
•
No (нет)
Эхоконтроль выходного сигнала не производится.
l SORG (Диапазон выходного сигнала для специальной
компенсации): PFCS/LFCS2/LFCS/SFCS
Диапазон выходного сигнала для специальной компенсации задается как вещественное
число (в % или в градусах).
Синтаксис:
SORG=No
SORG=25 75
Параметры:
•
No (нет)
При такой установке функция специальной компенсации для выходного сигнала
неактивна. В этом случае диапазон соответствует диапазону измерений.
•
<Нижний предел диапазона>∆<Верхний предел диапазона>
∆: пробел
Указанные границы диапазона для компенсационного выходного сигнала
преобразуются в значения 1 и 5 В соответственно.
l SOOP (Специальный уровень обнаружения OOP): PFCS/LFCS2/LFCS/SFCS
Возможно задание специального уровня обнаружения.
Синтаксис:
SOOP=No
SOOP=0.001
Параметры:
•
No (нет)
При такой установке функция специального уровня обнаружения неактивна.
В этом случае используется уровень обнаружения OOP, предусмотренный для IOM
по умолчанию.
•
Уровень обнаружения SOOP
Специальный уровень обнаружения OOP задается величиной, выраженной
в амперах. Следует обратить внимание, чтобы инициирование сигнализации OOP
не проводится во время плотного закрытия.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-47
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
l SP1 (Специальная таблица линеаризации): PFCS/LFCS2/LFCS/SFCS
Задание специальной таблицы линеаризации обеспечивает линеаризацию сигнала на
основе этой таблицы.
Синтаксис:
SP1=No
SP1=(<код интерполяции> X1,Y1 X2,Y2 X3,Y3 ...Xn,Yn)
Параметры:
•
No (нет)
Таблица специальной линеаризации не задается. Используется таблица
линеаризации, предусмотренная для IOM по умолчанию.
•
Код интерполяции:
1: Линейная интерполяция
2: Квадратичная интерполяция
•
Xn,Yn
Значения для линеаризации. Xn обозначает входное значение, Yn – выходное.
Число значений лежит в диапазоне от 2 до 21.
Единицы измерения для Xn и Yn приведены в таблице ниже:
Таблица
Единицы измерения для Xn и Yn: PFCS/LFCS2/LFCS/SFCS
Сигнал
Вход тока
Вход напряжения
Вход мВ
Вход термопары
Вход термометра сопротивления
Вход потенциометра
Выход тока
Выход напряжение
*1:
Единица измерения Хn Единица измерения Yn
А
%
В
%
В
%
В
С (градусы Цельсия)
Ом
С (градусы Цельсия)
% (*1)
%
А
%
В
%
Процентное выражение (%) используется в соответствии с диапазоном входного сопротивления (Ом).
l PVLMT (Предел измерений): PFCS/LFCS2/LFCS/SFCS
Данная команда устанавливает верхний и нижний пределы измерений. При выходе
значения за установленные пределы данное значение заменяется предельным
значением (верхним или нижним). Данная команда применима только для модуля AAM10.
Синтаксис:
PVLMT=No
PVLMT=10 90
Параметры:
•
No (нет)
Пределы измерений не устанавливаются.
•
<Предельные значения>
Верхнее и нижнее предельные значения (в %) задаются следующим образом:
<нижний предел>∆<верхний предел> ∆: пробел
Следует помнить, что если значение уровня обнаружения IOP находится за
пределами данного диапазона, функция обнаружения IOP не работает.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-48
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
l TSHUT (Значение плотного закрытия выхода): PFCS/LFCS2/LFCS/SFCS
Данная команда устанавливает значение плотного закрытия выхода. Команда применима
только для модуля AAM50.
Синтаксис:
TSHUT=No
TSHUT=0.00125
Параметры:
•
No (нет)
Значение плотного закрытия не устанавливается (по умолчанию). В этом случае
используется значение плотного закрытия входа, предусмотренное для IOM и равное
1.25 мA.
•
Значение плотного закрытия
Значение плотного закрытия задается в амперах (A).
l INREV (Реверсирование входа): PFCS/LFCS2/LFCS/SFCS
Данная команда обеспечивает реверсирование шкалы (нижний предел меняется на
верхний и наоборот) аналогового входного сигнала модуля в/в.
Синтаксис:
INREV=No
INREV=Yes
Параметры:
•
No (нет)
Реверсирование шкалы сигнала не производится (по умолчанию).
•
Yes (да)
Производится реверсирование шкалы сигнала.
При выборе Yes (реверсирование входного сигнала) установки модуля в/в для диапазона
сигнала и диапазона уровня обнаружения IOP также реверсируются. Поэтому на
построителе следует задавать эти диапазоны в обратном порядке (нижний предел >
верхнего предела).
Таблица
Установки по умолчанию в модуле в/в при реверсировании входа:
PFCS/LFCS2/LFCS/SFCS
Модуль В/В
AAM11
AAM11B
AAM21 (вход мВ)
AAM10
Диапазон данных процесса
Верхний предел
Нижний предел
Уровень обнаружения IOP
Верхний предел
Нижний предел
0
100
-6.3
106.3
0
100
-6.3
106.3
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-49
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
l Модули в/в и применимые команды: PFCS/LFCS2/LFCS/SFCS
В разных модулях в/в работают разные команды (см. таблицу ниже).
Таблица
Модули в/в и применимые команды: PFCS/LFCS2/LFCS/SFCS
ORBE
Вход тока
AAM11
Вход напряжения
Вход тока
AAM11В Вход напряжения
Вход BRAIN
Вход тока
(упрощенный)
AAM10
Вход напряжения
(упрощенный)
AAM11
Вход импульса
Вход мВ
Вход термопары
AAM21
Вход термометра
сопротивления
Вход потенциометра
Выход тока
AAM51
Выход напряжения
Выход тока
AAM50
(упрощенный)
×
×
SORG
×
×
×
×
×
SOOP
SP1
×
×
×
×
×
×
×
×
×
×
×
×
×
PVLMT
TSHUT
INREV
×
×
×
×
×
×
×
×
×
×
×
×
×
×:
Команда применима
Пусто: Команда неприменима
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
A3.3.2
Параметры многоточечного аналогового
управляющего входа/выхода
A1-50
Ниже дано описание всех параметров, определяемых для входного или выходного
сигнала через многоточечный модуль аналогового управляющего входа/выхода.
•
Сигнал
•
Служебный комментарий
•
Нижний/верхний предел диапазона
•
Единицы измерения
•
Детализация (настройка деталей)
•
Имя позиции P&ID (ПИДрегулятора)
•
Метка
•
Уровень обнаружения разомкнутого входа IOP (SIOP)
•
Верхний предел уровня обнаружения (HIIOP)
•
Нижний предел уровня обнаружения (LOIOP)
•
Переход на аварийный режим (FBEN)
•
Выходное значение перехода на аварийный режим
•
Обнаружение разомкнутого выхода (OOPE)
•
Сброс OOP (OPCLS)
•
Время сброса OOP (TOPCLS)
•
Дублирование
•
Командная строка
n Направление сигнала – многоточечный аналоговый в/в
управления: PFCS/LFCS2/LFCS/SFCS
▼ Сигнал
Установка направления сигнала является фиксированной, а именно, “IN” – для клеммы
с нечетным номером, “OUT” – для клеммы с четным номером.
n Служебный комментарий – многоточечный аналоговый в/в
управления: PFCS/LFCS2/LFCS/SFCS
▼ Служебный комментарий
В построителе IOM возможно задание служебного комментария длиной
до 40 буквенноцифровых или 20 двухбайтовых знаков.
Установка является произвольной.
Значение по умолчанию – нуль.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-51
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Диапазон – многоточечный аналоговый в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Нижний предел/верхний предел
Верхний и нижний пределы диапазона измерения сигнала имеют фиксированные
значения:
• Верхний предел:
5 для клемм (сигналов) с нечетным номером и 20 для четного
• Нижний предел:
1 для клемм (сигналов) с нечетным номером и 4 для четного
n Единицы измерения – многоточечный аналоговый в/в
управления: PFCS/LFCS2/LFCS/SFCS
▼ Единицы измерения
Единицы, используемые для диапазона измерения, являются фиксированными, а именно:
“B” – для клеммы с нечетным номером и ”мА” – для четного.
n Детализация – многоточечный аналоговый в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Детализация (настройка деталей)
Для многоточечного модуля аналогового управляющего в/в возможно задание режима
обратной раскачки в построителе IOM.
Данная установка возможна только для клемм с четными номерами. Вариантами выбора
являются: “No reverse swinging” (Без обратной раскачки) или “With reverse swinging” (С
обратной раскачкой). Установка по умолчанию – “No reverse swinging” (без обратной
раскачки).
Данная установка для нечетных клемм всегда отсутствует.
СМОТРИТЕ
ТАКЖЕ
Подробно о прямом и реверсированном выходе смотрите:
“l Направление аналогового выхода” подраздела “n Отсутствие преобразования в блоке
регуляторного управления” в разделе C4.8.1 “Отсутствие преобразования”
n Кодовая метка P&ID – многоточечный аналоговый в/в
управления: PFCS/LFCS2/LFCS/SFCS
▼ Имя позиции P&ID
В построителе IOM можно задать имя позиции P&ID длиной до 32 символов.
Установка является произвольной, по умолчанию отсутствие символов.
n Метка – многоточечный аналоговый в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Метка
В построителе IOM можно задать назначаемую пользователем метку длиной
до 16 символов (имя в/в клеммы функционального блока).
Назначаемая пользователем метка задается в следующем формате:
%%Mnnnnnnnnnnnnn
Здесь:
%%
:
M
:
nnnnnnnnnnnnn :
Всегда %%
Одна прописная буква
До 13 буквенноцифровых символов
Установка является произвольной, по умолчанию символы отсутствуют.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-52
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Уровень обнаружения разомкнутого входа (SIOP) –
многоточечный аналоговый в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Уровень обнаружения разомкнутого входа IOP
В построителе IOM возможно задание уровня обнаружения нарушения проводящего
соединения (разомкнутого входа) . Для доступа к полю подтверждения опции [Detect IOP /
Обнаружение IOP] в построителе IOM выберите комбинацию [Tools / Инструменты] – [Set
Details / Детализация].
Установка по умолчанию – “Yes” (да)
Установка SIOP возможна только для клемм с нечетными номерами.
n Верхний уровень обнаружения (HIIOP) – многоточечный
аналоговый в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Верхний предел
Для сигнализации наличия разомкнутого входа в построителе IOM возможно задание
желаемого значения верхнего уровня обнаружения. Значение должно быть длиной до
7 разрядов и лежать в диапазоне от 15.625 до 112.5 (в %). Установка по умолчанию: +106.3.
Не следует задавать значение ниже установки LOIOP, так как это приведет к ошибке.
Значение HIIOP задается только для клемм с нечетными номерами и только в случае,
если функция SIOP активна.
n Нижний уровень обнаружения (LOIOP) – многоточечный
аналоговый в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Нижний предел
Для сигнализации наличия разомкнутого входа в построителе IOM возможно задание
желаемого значения нижнего уровня обнаружения. Значение должно быть длиной до
7 разрядов и лежать в диапазоне от 15.625 до 112.5 (в %). Установка по умолчанию: 6.3.
Не следует задавать значение выше установки HIIOP setting, так как это приведет к ошибке.
Значение LOIOP задается только для клемм с нечетными номерами и только в случае,
если функция SIOP активна.
n Переход на аварийный режим (FBEN) – многоточечный
аналоговый в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Переход на аварийный режим – сохранение текущего значения/выходное значение
Задание функции перехода на аварийный режим возможно для клемм с четными
номерами и производится с использованием построителя IOM и ведомости свойств,
предусмотренной для данного модуля входа/выхода.
В построителе IOM Builder выберите [Maintain Current Value] (сохранение текущего
значения) или [Output Value] (выходное значение). Установка по умолчанию – [Maintain
Current Value].
В случае выбора [Output Value] выходное значение перехода на аварийный режим
задается в ведомости свойств модуля входа/выхода.
n Выходное значение аварийного режима (FBOUT) –
многоточечный аналоговый в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Выходное значение аварийного режима
В построителе IOM Builder возможно задание выходного значения перехода на аварийный
режим.
Диапазон значения: от 17.1875 до 112.5 (в %).
Установка по умолчанию: 17.1875%.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-53
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Обнаружение разомкнутого выхода (OOPE) – многоточечный
аналоговый в/в управления: PFCS/LFCS2/LFCS/SFCS
▼ Обнаружение OOP
Функция обнаружения разомкнутого выхода задается в ведомости свойств построителя
IOM Builder. Для доступа к полю подтверждения опции [Detect OOP / Обнаружение OOP]
в построителе IOM выберите комбинацию [Tools / Инструменты] – [Set Details /
Детализация].
По умолчанию функция активна.
n Сброс OOP (OPCLS) – многоточечный аналоговый в/в
управления: PFCS/LFCS2/LFCS/SFCS
▼ Сброс OOP
Задание функции сброса OOP обеспечивает автоматический переход выхода в
состояние плотного закрытия по истечении определенного времени, начиная с момента
обнаружения разомкнутого выхода.
Задание данной функции производится отметкой позиции [OOP Clear] в ведомости
свойств построителя IOM. Для доступа к полю подтверждения опции [OOP Clear / Сброс
OOP] в построителе IOM выберите комбинацию [Tools / Инструменты] – [Set Details /
Детализация].
По умолчанию [OOP Clear] не отмечено.
n Время сброса OOP (TOPCLS) – многоточечный аналоговый в/в
управления: PFCS/LFCS2/LFCS/SFCS
▼ Время сброса
Под временем сброса выхода OOP понимается время, по истечении которого, начиная
с момента обнаружения OOP, выход автоматически переходит в состояние плотного
закрытия.
Задание времени сброса выхода OOP производится в ведомости свойств IOM.
Время сброса выхода OOP задается в виде значения длиной до 4 разрядов в диапазоне
от 0 до 25.5 (в секундах).
[Clear Time / Время сброса] может задаваться только если отмечена опция [OOP Clear]
(Сброс ООР).
n Дублирование – многоточечный аналоговый в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Дублирование следующей карты – многоточечный аналоговый в/в управления
В ведомости свойств построителя IOM возможно задание функции резервирования с
использованием смежного IOM.
В ведомости свойств построителя открывается доступ к странице [Type and Position / Тип и
положение] и поле для отметки [Duplicate Next Card / Дублирование следующей карты].
По умолчанию функция неактивна.
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации по конфигурации IOM с резервированием смотрите:
“l Многоточечный аналоговый выход с резервированием: PFCS/LFCS2/LFCS/SFCS” в подраздле
“n Установка данных в зависимости от дублирующего выхода” в разделе C2.1 “Соединение
данных”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-54
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Командная строка – многоточечный аналоговый в/в управления:
PFCS/LFCS2/LFCS/SFCS
▼ Команда
Для каждого модуля в/в можно установить дополнительную настройку посредством ввода
строки командного сценария.
ПРЕДУПРЕЖДЕНИЕ
При преобразовании командного сценария в командную строку модуля в/в необходима
перезагрузка конфигурации модуля в/в. Во время загрузки модуль некоторое время
пребывает в состоянии отказа (FAIL). Поэтому при изменении командной строки будьте
внимательны.
Командные сценарии задаются в ведомости свойств построителя IOM.
Ниже даны командные сценарии для многоточечного модуля управляющего в/в (AMC80).
Таблица
Командные сценарии, применимые для многоточечного модуля в/в:
PFCS/LFCS2/LFCS/SFCS
Команда
ОРВЕ
*1:
Описание
Эхоконтроль выходного сигнала (*1)
По умолчанию
Yes (да)
Синтаксис
Yes/No (да/нет)
Можно изменять в режиме «online», т.е. без остановки работы AMC80.
l ORBE (Эхоконтроль выходного сигнала): PFCS/LFCS2/LFCS/SFCS
Данная команда устанавливает модуль в/в в режим эхоконтроля выходного сигнала. Если
расхождение фактического значения с ожидаемым слишком велико, модуль в/в переходит
в состояние отказа (FAIL).
Синтаксис:
ORBE=Yes
ORBE=No
Параметры:
•
Yes (да)
Производится эхоконтроль выходного сигнала и проверка соответствия ожидаемому
результату (по умолчанию)
•
No (нет)
Эхоконтроль выходного сигнала не производится
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-55
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
A3.3.3
Параметры мультиплексора и входов/выходов
мультиплексора (разъемного типа)
Ниже дано описание всех параметров, определяемых для входов/выходов,
классифицируемых как входы/выходы мультиплексора.
•
Преобразование
•
Служебный комментарий
•
Нижний/верхний предел диапазона
•
Единицы измерения
•
Детализация (настройка деталей)
•
Имя позиции P&ID (ПИДрегулятора)
•
Метка
•
Уровень обнаружения IOP (SIOP)
•
Верхний предел уровня обнаружения (HIIOP)
•
Нижний предел уровня обнаружения (LOIOP)
•
Переход на аварийный режим (FBEN)
•
Выходное значение аварийного режима
•
Обнаружение разомкнутого выхода (OOPE)
•
Обнаружение разрушения источника входного сигнала
•
Сброс OOP (OPCLS)
•
Время сброса OOP (TOPCLS)
•
Компенсация холодного спая (RJCD)
•
Командная строка
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-56
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Преобразование сигнала – мультиплексор и в/в мультиплексора
(разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Преобразование
Данный параметр задается в построителе IOM.
Варианты выбора различаются в зависимости от типа IOM.
Варианты выбора и значения по умолчанию приведены в таблице ниже.
Таблица
Варианты выбора функции преобразования сигнала и значения по умолчанию:
PFCS/LFCS2/LFCS/SFCS
Тип IOM
Вход напряжения (AMM12T)
Вход мВ (AMM22T)
Вход термопары (AMM22T)
Вход термометра сопротивления (AMM32T)
Вход тока (AMM42T)
Вход тока (AMM52T)
Вход напряжения разъемного типа
(AMM12С)
Вход мВ разъемного типа (AMM22С)
Вход термометра сопротивления
разъемного типа (AMM32С)
Вход мВ термопары разъемного типа
(AMM25T)
Вход мВ термопары разъемного типа
(AMM25T): только канал 16
Преобразование сигнала
Варианты
По умолчанию
Нет преобразования
Нет преобразования
Нет преобразования
Нет преобразования
Тип К
Тип Е
Тип T
Тип J
Тип К
Тип R
Тип S
Тип B
Тип N
PT100
PT100
JPT100
Нет преобразования
Нет преобразования
Нет преобразования
Нет преобразования
Нет преобразования
Нет преобразования
Нет преобразования
PT100
JPT100
Тип К
Тип Е
Тип T
Тип J
Тип R
Тип S
Тип B
Тип N
Нет преобразования
Опорная температура
Опорная температура
PT100
Тип К
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-57
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Служебный комментарий – мультиплексор и в/в мультиплексора
(разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Служебный комментарий
Данный параметр задается в построителе IOM.
Значение по умолчанию – отсутствие комментария.
Допускается ввод символьной строки длиной до 40 буквенноцифровых или
20 двухбайтовых символов.
Настройка служебного комментария является произвольной и может отсутствовать.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-58
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Нижний/верхний пределы диапазона – мультиплексор и в/в
мультиплексора (разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Нижний предел/верхний предел
В построителе IOM возможно задание верхнего и нижнего пределов измерений.
Варианты выбора значений верхнего и нижнего пределов различаются в зависимости от
типа IOM и типа преобразования сигнала. Варианты выбора верхнего и нижнего пределов
и значения по умолчанию приведены в таблице ниже.
Таблица
Варианты выбора верхнего и нижнего пределов измерений
и значения по умолчанию (1/3) : PFCS/LFCS2/LFCS/SFCS
Тип IOM
Преобразование
сигнала
Вход напряжения
(AAM12Т)
Вход мВ
(AМM22М)
Без
преобразования
Без
преобразования
Тип K
Тип E
Тип T
Тип J
Вход термопары
(AМM22Т)
Тип R
Тип S
Тип B
Тип N
Единицы
измерения
В
мА
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
Нижний предел
по
Варианты
умолчанию
Верхний предел
по
Варианты
умолчанию
от -10 до +10 1
от -10 до +10 5
от -100 до
100
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-40 (фикс.)
-40 (фикс.)
200 (фикс.)
0 (фикс.)
0 (фикс.)
250 (фикс.)
0 (фикс.)
0 (фикс.)
250 (фикс.)
600 (фикс.)
1100 (фикс.)
900 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
от -100 до
100
1200 (фикс.)
2200 (фикс.)
1500 (фикс.)
900 (фикс.)
1700 (фикс.)
1200 (фикс.)
350 (фикс.)
650 (фикс.)
600 (фикс.)
750 (фикс.)
1400 (фикс.)
100 (фикс.)
1600 (фикс.)
2900 (фикс.)
1900 (фикс.)
1600 (фикс.)
2900 (фикс.)
1900 (фикс.)
1700 (фикс.)
3100 (фикс.)
2000 (фикс.)
1200 (фикс.)
2200 (фикс.)
1500 (фикс.)
-100
-200
-300
100
-200
-300
100
-200
-300
100
-40
-40
200
0
0
250
0
0
250
600
1100
900
-200
-300
100
100
1200
2200
1500
900
1700
1200
350
650
600
750
1400
1000
1600
2900
1900
1600
2900
1900
1700
3100
2000
1200
2200
1500
Примечание: Верхний и нижний пределы входа термопары (AМM22Т) автоматически воспроизводятся при выборе единицы
измерения диапазона.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
Тип IOM
Вход термометра
сопротивления
(AМM32Т)
Вход тока
(AМM42Т)
Выход тока
(AМM42Т)
Вход напряжения
разъемного типа
(AМM12С)
Вход мВ
разъемного типа
(AМM22С)
Вход термометра
сопротивления
разъемного типа
(AМM32С)
Варианты выбора верхнего и нижнего пределов измерений
и значения по умолчанию (2/3) : PFCS/LFCS2/LFCS/SFCS
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
Нижний предел
по
Варианты
умолчанию
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
Верхний предел
по
Варианты
умолчанию
850 (фикс.)
850
1500 (фикс.) 1500
1100 (фикс.) 1100
500 (фикс.)
500
900 (фикс.)
900
750 (фикс.)
750
мА
4 (фикс.)
4
20 (фикс.)
20
мА
4 (фикс.)
4
20 (фикс.)
20
Нет
преобразования
В
от -10 до +10 1
от -10 до +10 5
Нет
преобразования
мВ
от -100 до
+100
-100
от -100 до
+100
100
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
C (Цельсий)
F (Фаренгейт)
K (Кельвин)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-40 (фикс.)
-40 (фикс.)
200 (фикс.)
0 (фикс.)
0 (фикс.)
250 (фикс.)
0 (фикс.)
0 (фикс.)
250 (фикс.)
600 (фикс.)
1100 (фикс.)
900 (фикс.)
-200 (фикс.)
-300 (фикс.)
100 (фикс.)
-200
-300
100
-200
-300
100
-200
-300
100
-200
-300
100
-200
-300
100
-40
-40
200
0
0
250
0
0
250
600
1100
900
-200
-300
100
850 (фикс.)
1500 (фикс.)
1100 (фикс.)
500 (фикс.)
900 (фикс.)
750 (фикс.)
1200 (фикс.)
2200 (фикс.)
1500 (фикс.)
900 (фикс.)
1700 (фикс.)
1200 (фикс.)
350 (фикс.)
650 (фикс.)
600 (фикс.)
750 (фикс.)
1400 (фикс.)
100 (фикс.)
1600 (фикс.)
2900 (фикс.)
1900 (фикс.)
1600 (фикс.)
2900 (фикс.)
1900 (фикс.)
1700 (фикс.)
3100 (фикс.)
2000 (фикс.)
1200 (фикс.)
2200 (фикс.)
1500 (фикс.)
850
1500
1100
500
900
750
1200
2200
1500
900
1700
1200
350
650
600
750
1400
1000
1600
2900
1900
1600
2900
1900
1700
3100
2000
1200
2200
1500
Преобразование
сигнала
PT100
JPT100
Нет
преобразования
Нет
преобразования
PT100
JPT100
Тип K
Тип E
Тип T
Вход мВ
термопары
разъемноготипа
(AМM25С)
A1-59
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
Тип J
Тип R
Тип S
Тип B
Тип N
Единицы
измерения
Примечание: Верхний и нижний пределы входа термопары (AМM32Т) автоматически воспроизводятся при выборе единицы
измерения диапазона.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-60
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
Таблица
Тип IOM
Вход мВ термопары
разъемноготипа
(AМM25С);
только канал 16
Варианты выбора верхнего и нижнего пределов измерений
и значения по умолчанию (3/3) : PFCS/LFCS2/LFCS/SFCS
Преобразование
сигнала
Опорная
температура
Нижний предел
Верхний предел
по
по
Варианты
Варианты
умолчанию
умолчанию
C (Цельсий)
0 (фикс.)
0
50 (фикс.)
50
F (Фаренгейт) 30 (фикс.)
30
120 (фикс.) 120
Единицы
измерения
K (Кельвин)
270 (фикс.)
270
320 (фикс.)
320
Верхний и нижний пределы для [Voltage input] (вход напряжения), [Connector type Voltage
input] (вход напряжения разъемного типа) и [mV input] (вход мВ) задаются максимум
7-значными числами, включая знак +/- и десятичную точку.
n Единица измерения – мультиплексор и в/в мультиплексора
(разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Единица измерения, температура
В ведомости свойств IOM возможно задание диапазона измерения для модуля входа
термопары (AMM22T), модуля входа термометра сопротивления (AMM32T) и модуля
входа термометра сопротивления разъемного типа (AMM32C).
Диапазон и единицы измерения для модуля в/в мультиплексора являются
фиксированными для конкретного типа модуля.
Варианты выбора диапазонов и единиц измерения и значения по умолчанию приведены
ниже.
Таблица
Варианты выбора единиц измерения и значения по умолчанию:
PFCS/LFCS2/LFCS/SFCS
Тип IOM
Вход напряжения (ААМ12Т)
Вход мВ (АММ22М)
Термочувствительный элемент (АММ22Т)
Вход термометра сопротивления (ААММ32Т)
Вход тока (AМM42Т)
Выход тока (AМM52Т)
Вход напряжения разъемного типа (АММ12С)
Вход мВ разъемного типа (AМM22С)
Вход термометра сопротивления разъемного типа
(АММ32С)
Термочувствительный вход мВ разъемного типа
(АММ25С)
Единицы
Варианты
В (фикс.)
мВ (фикс.)
град. по шкале Цельсия,
Фаренгейта или
Кельвина
град. по шкале Цельсия,
Фаренгейта или
Кельвина
мА (фикс.)
мА (фикс.)
В (фикс.)
мВ (фикс.)
По умолчанию
В
мВ
град. Цельсия
град. Цельсия
мА
мА
В
мВ
С, К
С
С, К
С
Попытка ввести единицу измерения, отличную от вариантов выбора, приведенных выше,
приводит к ошибке.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-61
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Настройка деталей – мультиплексор и в/в мультиплексора
(разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Установить детали
Детали IOM могут быть заданы в построителе IOM.
Варианты выбора зависят от типа IOM.
Варианты выбора и значения по умолчанию для разных типов IOM приведены в таблице
ниже.
Таблица
Варианты выбора и значения по умолчанию: PFCS/LFCS2/LFCS/SFCS
Детали
Тип IOM
Вход напряжения (АММ12Т)
Вход мВ (АММ22М)
Вход термопары (АММ22Т)
Вход термометра сопротивления(АММ32Т)
Вход тока (AМM42Т)
Вход тока (AМM52Т)
Вход напряжения разъемного типа (АММ12С)
Вход мВ разъемного типа (АММ22С)
Вход термометра сопротивления разъемного
типа (АММ32С)
Вход мВ термопары разъемного типа (АММ25С)
СМОТРИТЕ
ТАКЖЕ
Варианты
По умолчанию
нет
нет
нет
нет
нет
Прямой выход
Реверсированный выход
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
Прямой выход
нет
нет
Подробно о прямом и реверсированном выходе смотрите:
“l Направление аналогового выхода” подраздела “n Отсутствие преобразования в блоке
регуляторного управления” в разделе C4.8.1 “Отсутствие преобразования”
n Имя позиции P&ID – мультиплексор и в/в мультиплексора
(разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Имя позиции P&ID
В построителе IOM можно задать имя позиции P&ID.
Установка является произвольной; значение по умолчанию – отсутствие значения.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-62
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Назначаемая пользователем метка – мультиплексор и в/в
мультиплексора (разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Метка
Назначаемая пользователем метка (в качестве имени в/в клеммы функционального
блока) задается в построителе IOM. Установка является произвольной; по умолчанию
значение отсутствует.
Возможно задание до 16 буквенноцифровых символов.
Формат метки:
%%Mnnnn
Здесь:
%%
M
nnnn
:
:
:
Всегда %%
Одна прописная буква
До 13 буквенноцифровых символов.
Задаваемая пользователем метка может быть пропущена.
n Уровень обнаружения IOP (SIOP) – мультиплексор и в/в
мультиплексора (разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Уровень обнаружения IOP
В построителе IOM можно задать уровень обнаружения IOP. Для доступа к полю
подтверждения опции [IOP Detection Level / Уровень обнаружения IOP] в построителе IOM
выберите комбинацию [Tools / Инструменты] – [Set Details / Детализация].
По умолчанию функция SIOP неактивна (Disabled). В этом случае используется уровень
обнаружения IOP, предусмотренный по умолчанию, а именно: 106.3 % в качестве
верхнего предела (HIOP) и 6.3 % – в качестве нижнего (LOIOP).
Ниже приведены модули IOM, для которых возможно задание функции SIOP:
•
Вход тока (AAM12T)
•
Вход мВ (AAM22M)
•
Вход термопары (AAM22T)
•
Вход термометра сопротивления(AAM32T)
•
Вход тока (AAM42T)
•
Вход напряжения разъемного типа (AAM12C)
•
Вход мВ разъемного типа (AAM22C)
•
Вход термометра сопротивления разъемного типа (AAM32C)
•
Вход мВ термопары разъемного типа (AAM25C) : Каналы с 1 по 15.
Функция обнаружения IOP работает всегда, за исключением модуля выхода тока AMM52T.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-63
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Верхний уровень обнаружения (HIIOP) – мультиплексор и
в/в мультиплексора (разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Верхний предел
В построителе IOM можно задать верхний уровень обнаружения IOP.
Значение верхнего уровня обнаружения устанавливается в диапазоне от
1000.0 до 1000.0 (в %, максимальная длина значения – 5 символов).
Установка верхнего предела ниже нижнего (LOIOP) приводит к ошибке. Значение по
умолчанию: +106.3.
Установка HIIOP возможна только в случае, если функция SIOP активна (Enabled).
Ниже приведены модули IOM, для которых возможно задание функции HIIOP:
•
Вход напряжения (AAM12T)
•
Вход мВ (AAM22M)
•
Вход термопары (AAM22T)
•
Вход термометра сопротивления(AAM32T)
•
Вход тока (AAM42T)
•
Вход напряжения разъемного типа (AAM12C)
•
Вход мВ разъемного типа (AAM22C)
•
Вход термометра сопротивления разъемного типа (AAM32C)
•
Вход мВ термопары разъемного типа (AAM25C) : Каналы с 1 по 15.
n Нижний уровень обнаружения (LOIOP) – мультиплексор и
в/в мультиплексора (разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Нижний предел
В построителе IOM можно задать нижний уровень обнаружения IOP.
Значение нижнего уровня обнаружения устанавливается в диапазоне от 1000.0 до 1000.0
(в %, максимальная длина значения – 5 символов).
Установка нижнего предела выше верхнего (HIIOP) приводит к ошибке. Значение по
умолчанию: 6.3.
Установка LOIOP возможна только в случае, если функция SIOP активна (Enabled).
Ниже приведены модули IOM, для которых возможно задание функции LOIOP.
•
Вход напряжения (AAM12T)
•
Вход мВ (AAM22M)
•
Вход термопары (AAM22T)
•
Вход термометра сопротивления(AAM32T)
•
Вход тока (AAM42T)
•
Вход напряжения разъемного типа (AAM12C)
•
Вход мВ разъемного типа (AAM22C)
•
Вход термометра сопротивления разъемного типа (AAM32C)
•
Вход мВ термопары разъемного типа (AAM25C): Каналы с 1 по 15.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
A1-64
n Установка перехода на аварийный режим (FBEN) – мультиплексор
и в/в мультиплексора (разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Задать переход на аварийный режим
Установка перехода на аварийный режим производится в ведомости свойств,
предусмотренной для данного модуля входа/выхода. Для доступа к полю подтверждения
опции [Fallback / Установка перехода на аварийный режим] в построителе IOM выберите
комбинацию [Tools / Инструменты] – [Set Details / Детализация].
По умолчанию функция неактивна (Disabled).
•
При установке режима Enabled (функция активна) возможен выбор одного из двух
вариантов: Maintain Current Value (сохранение текущего значения) или Output Value
(выходное значение). Установкой по умолчанию для активного режима (Enabled)
является Maintain Current Value.
•
При выборе режима “Disabled” (функция неактивна) в случае возникновения
нештатной ситуации в процессорном блоке или интерфейсе, подключенном
к процессорному блоку, текущее значение сохраняется. Однако даже после
возвращения процессорного блока или интерфейса в нормальный режим работы
данная нештатная ситуация не регистрируется.
Установка функции FBEN возможна только для выхода тока (AMM52T).
n Выходное значение перехода на аварийный режим (FBOUT) –
мультиплексор и в/в мультиплексора (разъемного типа):
PFCS/LFCS2/LFCS/SFCS
Выходное значение перехода на аварийный режим (FBOUT) задается в ведомости
свойств для модуля входа/выхода как величина длиной до пяти символов в диапазоне от
17.2 до 112.5 (в %).
Установка по умолчанию: 17.2%.
Задание FBOUT возможно только в случае, если функция FBEN активна (Enabled) и
установлена на режим Output Value (выходное значение).
Задание FBOUT возможно только для выхода тока (AMM52T).
n Обнаружение разомкнутого выхода (OOPE) – мультиплексор и
в/в мультиплексора (разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Обнаружение OOP
Функция обнаружения разомкнутого выхода (OOP) задается в ведомости свойств модуля
входа/выхода. Для доступа к полю подтверждения опции [Detect OOP / Обнаружение
разомкнутого выхода] в построителе IOM выберите комбинацию [Tools / Инструменты] –
[Set Details / Детализация].
По умолчанию функция активна (Enabled).
Задание OOPE возможно только для выхода тока (AMM52T).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-65
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Индикация разрушения – мультиплексор и в/в мультиплексора
(разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Задать индикацию разрушения
Индикация разрушения задается в ведомости свойств модуля входа/выхода. Для доступа
к полю подтверждения опции [Burnout / Индикация разрушения] в построителе IOM
выберите комбинацию [Tools / Инструменты] – [Set Details / Детализация].
По умолчанию функция активна.
При выборе данной функции (Enabled) необходимо задать тип индикации перегорания –
Burnoutupscale (индикация верхним зашкаливанием) или Burnoutdownscale (индикация
нижним зашкаливанием).
По умолчанию задан тип индикации “Upscale” / “Индикация верхним зашкаливанием”.
Модули IOM, для которых возможен выбор индикации разрушения:
•
Вход мВ (AAM22M)
•
Вход термопары (AAM22T)
•
Вход термометра сопротивления(AAM32T)
•
Вход мВ разъемного типа (AAM22C)
•
Вход термометра сопротивления разъемного типа (AAM32C)
•
Вход мВ термопары разъемного типа (AAM25C).
n Сброс OOP (OPCLS) – мультиплексор и в/в мультиплексора
(разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Сброс OOP
Задание сброса выхода OOP обеспечивает автоматический переход выхода в состояние
плотного закрытия по истечении определенного времени с момента обнаружения OOP.
Для задания функции следует отметить позицию OOP Output Clear (Сброс выхода ООР)
в ведомости свойств IOM. Для доступа к полю подтверждения опции [OOP Clear / Сброс
OOP] в построителе IOM выберите комбинацию [Tools / Инструменты] – [Set Details /
Детализация].
По умолчанию сброс выхода OOP не работает.
Установка функции OPCLS возможна только для выхода тока (AMM52T).
n Время сброса OOP (TOPCLS) – мультиплексор и
в/в мультиплексора (разъемного типа): PFCS/LFCS2/LFCS/SFCS
Под временем сброса OOP понимается время, по истечении которого, начиная с момента
возникновения ситуации OOP, выход автоматически переходит в состояние плотного
закрытия.
Время сброса выхода OOP устанавливается в ведомости свойств IOM.
Время сброса выхода OOP задается значением длиной до 4 символов в диапазоне от 0 до
25.5 (в секундах). Установка по умолчанию – 4 сек.
Установка функции TOPCLS возможна только для выхода тока (AMM52T).
Установка времени сброса возможна, только если отмечена опция [OOP Clear] (Сброс
ООР).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-66
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Компенсация холодного спая – мультиплексор и
в/в мультиплексора (разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Компенсация холодного спая
В построителе IOM возможно задание или отмена компенсации холодного спая для
модуля входа/выхода мультиплексора. Для доступа к полю подтверждения опции [Cold
Junction Compensation / Компенсация холодного спая] в построителе IOM выберите
комбинацию [Tools / Инструменты] – [Set Details / Детализация].
По умолчанию данная функция активна (кроме входа термопары типа В). Для входа
термопары типа В данная функция по умолчанию неактивна.
Функция RJCD может задаваться для клемм от 1 до 15 модуля входа термопары мВ
разъемного типа (AMM25C).
n Командная строка – мультиплексор и в/в мультиплексора
(разъемного типа): PFCS/LFCS2/LFCS/SFCS
▼ Команда
Для каждого модуля в/в можно установить дополнительную настройку посредством ввода
строки командного сценария.
ПРЕДУПРЕЖДЕНИЕ
При преобразовании командного сценария в командную строку модуля в/в необходима
перезагрузка конфигурации модуля в/в. Во время загрузки модуль некоторое время
пребывает в состоянии отказа (FAIL). Поэтому при изменении командной строки будьте
внимательны.
Ввод командной строки возможен для всех каналов сигнала и выполняется в диалоговом
окне настройки деталей (Details) построителя IOM Builder.
Ниже даны варианты командных сценариев для модулей в/в мультиплексора разъемного
типа (AMM12T, AMM12C, AMM22M, AMM22C, AMM22T, AMM25C, AMM32T, AMM32C,
AMM42T, AMM52T).
Таблица
Командные сценарии, применимые для модулей в/в мультиплексора:
PFCS/LFCS2/LFCS/SFCS
Команда
Описание
ORBE
Эхоконтроль выхода
Таблица специальной
SP1
линеаризации (*1)
*1:
Δ:
По умолчанию
Yes (да)
Yes/No
No (нет)
Синтаксис
No/(<Interpolation Code>∆X1,Y1_X2,Y2_X3,Y3 ...)
Команда SP1 не применяется для модуля AMM25C.
Пробел
Таблица
Командные сценарии, применимые для всех каналов модулей в/в мультиплексора:
PFCS/LFCS2/LFCS/SFCS
Команда
Описание
INREV
Реверсирование входа
По умолчанию
No (нет)
Yes/No
Синтаксис
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-67
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
l ORBE (Эхоконтроль выходного сигнала): PFCS/LFCS2/LFCS/SFCS
Данная команда устанавливает модуль в/в в режим эхоконтроля выходного сигнала. Если
расхождение фактического значения с ожидаемым слишком велико, модуль в/в переходит
в состояние отказа (FAIL).
Синтаксис:
ORBE=Yes
ORBE=No
Параметры:
•
Yes (да)
Производится эхоконтроль выходного сигнала и проверка соответствия ожидаемому
результату (по умолчанию)
•
No (нет)
Эхоконтроль выходного сигнала не производится
l SP1 (Специальная таблица линеаризации): PFCS/LFCS2/LFCS/SFCS
Задание специальной таблицы линеаризации обеспечивает линеаризацию сигнала на
основе этой таблицы.
Синтаксис:
SP1=No
SP1=(<код интерполяции> X1,Y1 X2,Y2 X3,Y3 ...Xn,Yn)
Параметры:
•
No (нет)
Таблица специальной линеаризации не задается. Используется таблица
линеаризации, предусмотренная для IOM по умолчанию.
•
Код интерполяции:
1: Линейная интерполяция
2: Квадратичная интерполяция
•
Xn,Yn
Значения для линеаризации. Xn – входное значение, Yn – выходное.
Число значений лежит в диапазоне от 2 до 21.
Единицы измерения для Xn и Yn приведены в таблице ниже.
Таблица
Единицы измерения для Xn и Yn: PFCS/LFCS2/LFCS/SFCS
Сигнал
Вход тока
Вход напряжения
Вход мВ
Вход термопары
Вход термометра сопротивления
Единица измерения Хn
А
В
В
В
Ом
Единица измерения Yn
%
%
%
С (градусы Цельсия)
С (градусы Цельсия)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-68
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
l INREV (Реверсирование входа): PFCS/LFCS2/LFCS/SFCS
Данная команда обеспечивает реверсирование шкалы измерения (нижний предел
меняется на верхний и наоборот) аналогового входного сигнала модуля в/в.
Синтаксис:
NREV=No
INREV=Yes
Параметры:
•
No (нет)
Шкала измерений не реверсируется (по умолчанию).
•
Yes (да)
Выполняется реверсирование шкалы измерений.
При выборе Yes (реверсирование входного сигнала) установки модуля в/в для диапазона
сигнала и диапазона уровня обнаружения IOP также реверсируются. Поэтому в
построителе следует задавать эти диапазоны в обратном порядке (нижний предел >
верхнего предела).
Таблица
Установки по умолчанию в модуле в/в при реверсировании входа:
PFCS/LFCS2/LFCS/SFCS
Модуль в/в
Диапазон данных процесса
Верхний
Нижний
предел
предел
ААМ12Т
ААМ22М/С
ААМ22Т
ААМ42Т
0
100
Уровень обнаружения IOP
Верхний
Нижний
предел
предел
-6.3
106.3
l Модули в/в и применимые команды: PFCS/LFCS2/LFCS/SFCS
Разные команды работают в разных модулей в/в (см. таблицу ниже).
Таблица
Модули в/в и применимые команды: PFCS/LFCS2/LFCS/SFCS
Команда Применима к:
ORBE
SP1
INREV
Модулю
Модулю
Каналу
AМM32Т
AМM12Т AМM22Т
AМM42Т AМM52Т
AМM22Т AМM25С
AМM32С
AМM12С AМM22С
х
х
х
х
х
х
х
х
х
x:
команда применима
Пусто: команда неприменима
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-69
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
A3.3.4
Параметры реле, контактной клеммы и
контактного разъема
Ниже дано описание всех параметров, определяемых для входов/выходов,
классифицируемых как реле, контактная клемма или контактный разъем.
•
Режим
•
Имя позиции на технологической схеме (P&ID)
•
Имя позиции
•
Комментарий позиции
•
Метка положения переключателя
•
Формат метки
•
<Btn1>, <Btn2> (кнопка 1, кнопка 2)
•
Уровень безопасности
•
Метка признака
•
Верхнее окно
•
Номер подсказки
•
Время фильтрации
•
Граница обнаружения
•
Дублирование
•
Переход на аварийный режим
•
Период пропорционального времени импульса ON/OFF (ВКЛ/ВЫКЛ)
•
Сдвиг запуска работы
•
Командная строка
n Режим точки – реле, контактная клемма, контактный разъем:
LFCS2/LFCS
▼ Режим
В построителе IOM возможен выбор режима точки для сигналов.
Ниже приведены варианты выбора режима точки и значения по умолчанию в зависимости
от типа входа/выхода.
Таблица
Варианты выбора режима точки: LFCS2/LFCS
Тип входа/выхода
Выход состояния
Частотно-импульсный выход
Пропорциональный времени выход
Режим точки
Варианты
По умолчанию
SO, PO
SO
PW (фикс.)
PW
TP
TP
Задание пропорционального времени выхода вкл/выкл возможно для клемм модуля с
нечетными номерами. Когда пользователь задает режим точки для пропорционального
времени выхода вкл/выкл, то режим точки следующей по номеру клеммы (четной)
автоматически получает ту же установку.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-70
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Имя позиции P&ID – реле, контактная клемма, контактный разъем:
PFCS/LFCS2/LFCS/SFCS
▼ Имя позиции P&ID
Имя позиции P&ID можно задать в построителе IOM.
В качестве имени позиции P&ID допускается ввод до 16 буквенноцифровых символов.
Установка является произвольной. Значение по умолчанию не предусмотрено.
n Имя позиции – реле, контактная клемма, контактный разъем:
PFCS/LFCS2/LFCS/SFCS
▼ Имя позиции
Имя позиции можно задать в построителе IOM.
В качестве имени позиции допускается ввод до 16 буквенноцифровых символов.
Установка является произвольной. Значение по умолчанию – пусто.
n Комментарий позиции – реле, контактная клемма, контактный
разъем: PFCS/LFCS2/LFCS/SFCS
▼ Комментарий позиции
В построителе IOM возможно задание комментария позиции. Установка является
произвольной. Значение по умолчанию – пусто.
В качестве комментария признака допускается ввод до 24 буквенноцифровых символов
(12 двухбайтовых символов).
n Метка положения переключателя – реле, контактная клемма,
контактный разъем: PFCS/LFCS2/LFCS/SFCS
В построителе IOM возможно задание метки (label) положения переключателя.
Установка выбирается из списка в зоне ввода данных. Можно также ввести метку
непосредственно с клавиатуры в виде строки длиной до восьми буквенноцифровых
символов или четырех двухбайтовых символов. Вводимая строка должна соответствовать
уровню1 – уровню4. Синтаксис метки:
<Label1>,<Lable2>,<Lable3>,<Lable4>
Метки должны разделяться запятыми. Установка по умолчанию: [ON,OFF,ON].
Метка положения переключателя может регистрироваться вручную или автоматически.
Нужный вариант задается в ведомости свойств.
СМОТРИТЕ
ТАКЖЕ
•
Автоматическая регистрация метки положения переключателя.
Допускается ввод метки положения переключателя, отличной от вариантов,
указанных в списке. Вводимая метка автоматически регистрируется после
выполнения загрузки (сохранения).
•
Ручная регистрация метки положения переключателя.
Выбор данного варианта путем отметки соответствующей опции предполагает
ручную регистрацию метки в построителе меток положения переключателя.
Незарегистрированная метка положения переключателя не может использоваться.
Для получения более подробной информации по метке положения переключателя смотрите раздел:
E6.2 “Метки положения переключателя”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-71
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Формат метки – реле, контактный терминал, контактный разъем:
PFCS/LFCS2/LFCS/SFCS
На построителе IOM возможно задание направления отображения метки: “Direct” (прямое)
или “Reverse” (обратное). Значение по умолчанию – “Direct”.
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации по формату отображения метки смотрите подраздел:
“n Формат метки – метки положения переключателя” в разделе E6.2 “Метки положения
переключателя”
n Кнопки 1 и 2 – реле, контактный терминал, контактный разъем:
PFCS/LFCS2/LFCS/SFCS
На построителе IOM можно задавать цвет кнопки.
Варианты выбора приведены ниже. Установка по умолчанию – “R” (красный).
СМОТРИТЕ
ТАКЖЕ
•
R (красный)
•
N (черный)
•
G (зеленый)
•
Y (желтый)
•
B (синий)
•
M (пурпурный)
•
C (голубой)
•
W (белый)
•
SB (стальной синий)
•
PK (розовый)
•
SG (молодая зелень)
•
OR (оранжевый)
•
YG (желтозеленый)
•
VO (фиолетовый)
•
DB (небесная синева)
•
GR (серый)
Для получения более подробной информации по цвету кнопок смотрите подраздел:
“n Цвет кнопки – метки положения переключателя” в разделе E6.2 “Метки положения
переключателя”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
A1-72
n Уровень безопасности – реле, контактная клемма, контактный
разъем: PFCS/LFCS2/LFCS/SFCS
В построителе IOM можно задавать уровень безопасности.
Допускается выбор значения от 1 до 8. Значение по умолчанию – 4.
СМОТРИТЕ
ТАКЖЕ
Подробно об уровнях безопасности смотрите подраздел:
“n Уровни безопасности” в главе F3.4 “Безопасность функциональных блоков”
n Метка признака – реле, контактная клемма, контактный разъем:
PFCS/LFCS2/LFCS/SFCS
Метка признака задается в построителе IOM.
Ниже перечислены возможные варианты выбора. Установка по умолчанию – “General”
(общая).
•
Important with Ack (Важная с квитированием)
•
General (Общая)
•
Aux.1 (Вспомогательная 1)
•
Aux.2 (Вспомогательная 2)
•
Important (Важная)
•
General with Ack (общая с квитированием)
•
Auxi.1 with Ack (Вспомогательная 1 с квитированием)
•
Auxil.2 with Ack (Вспомогательная 2 с квитированием)
n Верхнее окно – реле, контактная клемма, контактный разъем:
PFCS/LFCS2/LFCS/SFCS
Имя окна, назначаемого в качестве верхнего окна в соответствующей иерархии, задается
в построителе IOM.
Имя окна задается в виде строки длиной 16 прописных буквенноцифровых символов.
Установка является произвольной.
n Номер подсказки – реле, контактная клемма, контактный разъем:
PFCS/LFCS2/LFCS/SFCS
Номер вспомогательного сообщения, назначаемый пользователем, задается в
построителе IOM. Установка является произвольной. Установка производится путем
присвоения номера уникальному идентификатору подсказки.
Формат идентификатора подсказки:
HWnnnn
Здесь:
HW
nnnn
:
:
Всегда HW
Номер подсказки из четырех цифр
Номер подсказки можно не задавать.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-73
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Время фильтрации – реле, контактная клемма, контактный
разъем: PFCS/LFCS2/LFCS/SFCS
▼ Время фильтрации
При дискретном входном сигнале возможно возникновение вибрации (см. рисунок).
ON
Вибрация
OFF
Точка перехода
A030352R.eps
Рисунок
Вибрация дискретного входа: PFCS/LFCS2/LFCS/SFCS
Вибрация может повлечь сбой в работе системы. Для предотвращения сбоя необходимо
задавать время фильтрации. Время фильтрации задается в ведомости свойств,
предусмотренной для данного модуля входа/выхода.
В обзоре системы (System View) выберите значение времени фильтрации среди
предусмотренных вариантов: “0”, “20”, “40”, “60” или “100” (мс).
Значение по умолчанию – “0”.
Модули IOM, для которых возможно задание времени фильтрации.
•
Вход состояния
•
Релейный вход состояния
n Граница обнаружения – реле, контактная клемма, контактный
разъем: PFCS/LFCS2/LFCS/SFCS
▼ Обнаружение границы
В ведомости свойств модуля входа/выхода возможно задание функции обнаружения
границы перехода кнопочного входа из состояния OFF (выкл.) в состояние ON (вкл.) или из
состояния ON (вкл.) в состояние OFF (выкл.).
Варианты задания границы обнаружения перечислены ниже.
Установка по умолчанию – OFF (выкл.).
•
ON:
Обнаружение границы перехода из состояния OFF (выкл.)
в состояние ON (вкл.)
•
OFF:
Обнаружение границы перехода из состояния ON (вкл.)
в состояние OFF (выкл.)
•
BOTH:
Обнаружение границ перехода из OFF в ON и из ON в OFF
Модули IOM, для которых возможно задание границы обнаружения:
•
Кнопочный вход
•
Релейный кнопочный вход
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-74
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Переход на аварийный режим – реле, контактная клемма,
контактный разъем: PFCS/LFCS2/LFCS/SFCS
▼ Выполнить переход на аварийный режим
Переход на аварийный режим задается в ведомости свойств модуля в/в.
Функция перехода на аварийный режим генерирует заранее заданное значение перехода
на аварийный режим при возникновении ошибки в процессорном блоке.
При инициировании функции перехода на аварийный режим следует выбрать один из
следующих вариантов перехода на аварийный режим:
•
Все точки сохраняют текущие значения.
При возникновении аварийной ситуации все контакты сохраняют свой текущий статус
(ON (вкл.) или OFF (выкл.)).
•
Все точки в состоянии OFF
Все контакты переходят в состояние OFF (выкл.).
Модули IOM, для который возможно задание перехода на аварийный режим:
•
Выход состояния
•
Релейный выход
n Дублирование – реле, контактная клемма, контактный разъем:
PFCS/LFCS2/LFCS/SFCS
▼ Дублирование следующей карты – реле, контактная клемма, контактный разъем
В ведомости свойств IOM возможно задание функции полного (двойного) резервирования,
или дублирования, с использованием смежного модуля IOM. Для доступа к полю
подтверждения опции [Duplicate Next Card / Дублирование следующей карты] в
построителе IOM выберите [Type and Position / Типы и позиции].
По умолчанию данная установка неактивна.
Модули IOM, для которых возможно задание функции резервирования:
СМОТРИТЕ
ТАКЖЕ
•
Вход состояния
•
Кнопочный вход
•
Выход состояния
Для получения более подробной информации по заданию функции резервирования см. в разделе C2.1
«Соединение данных»:
“l Дискретный выход с резервированием” в подразделе “n Считывание данных с учетом
дублированного входа”
“l Дублированный дискретный выход” в подразделе “n Задание данных с учетом дублированного
выхода”
n Пропорциональный времени период импульса ON/OFF – реле,
контактная клемма, контактный разъем: LFCS2/LFCS
▼ Пропорциональный времени импульс ON/OFF
При использовании модуля пропорционального времени выхода ON/OFF станции LFCS2
или LFCS в построителе IOM устанавливается пропорциональный времени период
импульса ON/OFF между 0 и 300 (секунд). Значение по умолчанию – 10 секунд.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-75
<A3.3 Конфигурирование в/в процесса для PFCS, LFCS2, LFCS и SFCS>
n Сдвиг запуска работы – реле, контактная клемма, контактный разъем:
LFCS2/LFCS
▼ Фазирование
При использовании модуля пропорционального времени выхода ON/OFF станции LFCS
в построителе IOM устанавливается сдвиг запуска работы между 0 и 300 (секунд). Под
сдвигом запуска работы понимается время определения фазы периода ON/OFF (ВКЛ/
ВЫКЛ) для каждого выхода при использовании нескольких пропорциональных времени
выходов ON/OFF на одном модуле. Значение по умолчанию: 0.1 сек Х (номер клеммы – 1).
n Командная строка – реле, контактная клемма, контактный разъем:
LFCS2/LFCS
▼ Команда
Для каждого модуля в/в можно установить дополнительную настройку посредством ввода
строки командного сценария.
ПРЕДУПРЕЖДЕНИЕ
При преобразовании командного сценария в командную строку модуля в/в необходима
перезагрузка конфигурации модуля в/в. Во время загрузки модуль некоторое время
пребывает в состоянии отказа (FAIL). Поэтому при изменении командной строки будьте
внимательны.
Командный сценарий вводится в ведомости свойств модуля в/в.
В таблице ниже приведены командные строки для релейных модулей в/в (ADM15R,
ADM55R), точечных клемм в/в (ADM11T, ADM12T, ADM51T, ADM52T) и контактных
разъемов (AMD11C, ADM12C, ADM51C, ADM52C).
Таблица
Командные сценарии, применимые к реле, контактному терминалу и контактному
разъему: LFCS2/LFCS
Команда
PW
Описание
Длительность широтно-импульсного
выходного сигнала (*1)
По умолчанию
Синтаксис
1.00 сек
от 0.00 до 1.00 сек.
l PW (Широтноимпульсный выходной сигнал): LFCS2/LFCS
Данная команда устанавливает длительность выходного импульса в случае, если данный
выход при установке точечного режима (PO) обозначен как выход импульсного типа.
Синтаксис:
PW=1.00
Параметры:
• Время
Допустимыми установками являются значения от 0.00 до 1.00 сек. Данная установка
применима только для LFCS2/LFCS.
l Модули в/в и применимые команды: LFCS2/LFCS
Для разных модулей в/в используются разные команды (см. таблицу ниже).
Таблица
Модули в/в и применимые команды: LFCS2/LFCS
Команда
Применима к:
RW
Модуль
ADM15R
ADM11T
ADM11C
ADM55R
ADM51T
ADM51C
х
ADM12T
ADM12C
ADM52T
ADM52C
х
x:
Команда применима
Пусто:
Команда неприменима
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-76
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A3.4
Конфигурирование в/в процесса для
KFCS2, KFCS и FFCS
Входы/выходы процесса задаются в обзоре системы (System View) или в
построителе модулей в/в (IOM Builder).
n Категории модулей в/в: KFCS2/KFCS/FFCS
▼ Тип IOM – Категория, Тип IOM – Тип
Параметры входа/выхода процесса различаются в зависимости от типа модуля в/в.
Категории и типы модулей в/в даны ниже.
l Аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
Модули аналоговых в/в FIO (сети участка) подключаются к шине ESB.
Категории и типы модулей аналоговых в/в даны в таблице ниже.
Таблица
Категории модулей аналоговых в/в (1/2) : KFCS2/KFCS/FFCS
Категория
Аналоговый вход
Аналоговый вход/выход
Аналоговый выход
Категория
Тип
16-канальный вход тока
16-канальный вход тока, изолированный
8-канальный вход тока, изолированный
8-канальный вход тока, изолированные каналы
16-канальный вход напряжения
16-канальный вход напряжения (от –10 до 10В)
16-канальный вход напряжения, изолированный
16-канальный вход напряжения (от –10 до 10В),
изолированный
16-канальный вход термопары / мВ, изолированный
16-канальный вход термопары / мВ, изолированный
16-канальный вход термопары / мВ, изолированные
каналы
15-канальный вход термопары, изолированные каналы
(МХ-совместимый)
12-канальный вход RTD, изолированный
8-канальный вход RTD/POT, изолированный
16-канальный вход RTD/POT, изолированные каналы
8-канальный вход последовательности импульсов
16-канальный импульсный вход (РМ1-совместимый)
8-канальный вход тока, 8-канальный выход тока
8-канальный вход напряжения, 8-канальный выход
напряжения
8-канальный вход напряжения, 8-канальный выход
напряжения (МАС2-совместимоe размещение клемм)
4-канальный вход тока, 4-канальный выход тока,
изолированные каналы
8-канальный вход импульса, 8-канальный выход тока
(РАС-совместимый)
16-канальный выход напряжения (от –10 до 10В)
16-канальный выход напряжения (от –10 до 10В),
изолированный
8-канальный выход тока, изолированный
16-канальный выход тока, изолированный
Тип
IM 33M01A30-40R
Название
AAI141-S
AAI143-S
AAI133-S
AAI135-S
AAV141-S
AAV142-S
AAV144-S
AAV144-S
AAТ141-S
AAТ143-S
AAТ145-S
AAТ145-S
AAR181-S
AAR133-S
AAR145-S
AAP135-S
ААР149-S
AAI841-S
AAB841-S
AAB841-S
AAI835-S
AAР849-S
AAV542-S
AAV544-S
AAV533-S
AAV543-S
Название
1-е изд.: 23 марта, 2008-00
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Таблица
A1-77
Категории модулей аналоговых в/в (2/2) : KFCS2/KFCS/FFCS
Категория
Аналоговый вход/выход
(HART-совместимый)
Тип
16-канальный вход тока
16-канальный вход тока, изолированный, HART
8-канальный вход тока, изолированный, HART
8-канальный вход тока, изолированные каналы
8-канальный вход тока, 8-канальный выход тока
4-канальный вход тока, 8-канальный выход тока,
изолированные каналы
8-канальный выход тока, изолированный, HART
16-канальный выход тока, изолированный, HART
IM 33M01A30-40R
Название
AAI141-Н
AAI143-Н
ASI133-Н
AAI135-Н
AAI841-Н
AAI835-Н
ASI533-Н
AAI543-Н
1-е изд.: 23 марта, 2008-00
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A1-78
l Дискретный вход/выход FIO: KFCS2/KFCS/FFCS
Модули дискретных в/в FIO (сети участка) подключаются к шине ESB.
Типы модулей дискретных в/в приведены в таблице ниже.
Таблица
Категории модулей дискретных в/в: KFCS2/KFCS/FFCS
Категория
Тип
Вход состояния
Кнопочный вход
Вход состояния /
кнопочный
Выход состояния
Широтно-импульсный
выход
32-канальный вход состояния для однозначного
модуля
32-канальный вход состояния
64-канальный вход состояния
16-канальный вход состояния 100B переменного тока
16-канальный вход состояния 200B переменного тока
16-канальный вход состояния
32-канальный вход состояния SOE (*1)
32-канальный кнопочный вход
16-канальный кнопочный вход 100B переменного тока
16-канальный кнопочный вход 200B переменного тока
16-канальный кнопочный вход
32-канальный вход состояния, 32-канальный
кнопочный вход
32-канальный выход состояния для однозначного
модуля
64-канальный выход состояния
64-канальный выход состояния
16-канальный релейный выход состояния
8-канальный выход состояния
32-канальный широтно-импульсный выход
16-канальный широтно-импульсный релейный выход
32-канальный выход состояния, 32-канальный
широтно-импульсный выход
Выход состояния /
широтно-импульсный
32-канальный выход состояния /
широтно-импульсный
64-канальный выход состояния /
широтно-импульсный
16-канальный релейный выход состояния /
широтно-импульсный
Вход состояния /
выход состояния
16-канальный вход состояния / 16-канальный выход
состояния
ST-совместимый
(включая питание)
ST2-совместимый (16-канальный вход состояния, 16канальный выход состояния / широтно-импульсный)
ST3-совместимый (32-канальный вход состояния)
ST3-совместимый (32-канальный кнопочный вход)
ST4-совместимый (32-канальный выход состояния /
частотно-импульсный)
ST5-совместимый (32-канальный вход состояния, 32канальный выход состояния / частотно-импульсный)
ST6-совместимый (64-канальный вход состояния)
ST7-совместимый (64-канальный выход состояния /
частотно-импульсный)
*1:
Количество
каналов сигнала
Модель
ADV157-S
32-канальный
ADV151-Р
ADV161-Р
ADV141-Р
ADV142-Р
ADV143-Р
ADV151-E
ADV151-Р
ADV141-Р
ADV142-Р
ASD143-Р
32-канальный
64-канальный
16-канальный
16-канальный
16-канальный
32-канальный
32-канальный
16-канальный
16-канальный
16-канальный
32-канальный
кнопочный вход,
32-канальный вход
состояния
ADV161-Р
ADV557-S
32-канальный
ADV551-Р
ADV561-Р
ADV541-Р
ASD533-S
ADV551-Р
ADR541-Р
32-канальный
64-канальный
16-канальный
8-канальный
32-канальный
16-канальный
32-канальный выход
состояния, 32канальный широтноимпульсный выход
ADV561-Р
ADV551-Р
32-канальный
ADV561-Р
64-канальный
ADR541-Р
16-канальный
ADV159-Р
ADV159-Р
16-канальный вход
состояния,
16-канальный выход
состояния
16-канальный вход,
16-канальный выход
32-канальный
32-канальный
ADV559-Р
32-канальный
ADV851-S
ADV859-Р
ADV169-Р
32-канальный вход,
32-канальный выход
64-канальный вход
ADV589-Р
64-канальный выход
ADV869-Р
Данный вариант может использоваться только в модулях управления участком, поддерживающих дублирующую
конфигурацию (AFS30D, AFS40D, AFG30D и AFG40D).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-79
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Задание входов/выходов процесса: KFCS2/KFCS/FFCS
Ниже приведены установки для входов/выходов процесса.
Таблица
Установки для входов/выходов процесса: KFCS2/KFCS/FFCS
Аналоговый вход/выход FIO
Преобразование сигнала
Служебный комментарий
Верхний/нижний пределы диапазона (*1)
Единицы диапазона (Т_UNIT) (*1)
Детализация (*1)
Имя позиции P&ID (*1)
Метка (*1)
Обнаружение разомкнутого входа (IOPE)
Верхний предельный уровень обнаружения
разомкнутого входа (HIIOP)
Нижний предельный уровень обнаружения
разомкнутого входа (LОIOP)
Переход на аварийный режим (FBEN)
Дискретный вход/выход FIO
Режим
Имя позиции P&ID
Имя позиции
Комментарий позиции
Метка положения переключателя
Формат метки
Кнопка 1, кнопка 2
Функциональное ограничение
Маркер позиции (*1)
Верхнее окно (*1)
Номер подсказки (*1)
Пропорциональный времени цикл импульсов
Выходное значение перехода на аварийный режим
ВКЛ/ВЫКЛ)
Спецификация компенсации холодного спая
Сдвиг запуска работы (OF)
(RJCD)
Фильтрация входного импульса (PLFL)
Установка фильтрации (SIN_CTL)
Мощность передатчика (VTTSEL)
Граница обнаружения
Обнаружение разомкнутого выхода (ОOPE)
Переход на аварийный режим (FBK)
Индикация разрушения источника входа (BOEN)
Дублирование
Переход на аварийный режим (FBEN)
Командная строка
Сброс OOP (OPCLS)
Установка коррекции компенсации холодного спая
(RJCEL)
Дублирование
Вход 1 командной строки
Вход 2 командной строки
Точка стыковки
Число данных
Адрес узла
Канал (*2)
Тип данных (*2)
Адрес опроса (*2)
*1:
*2:
Установка относится к детализации.
Параметры связи переменной HART.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A3.4.1
A1-80
Параметры аналоговых входов/выходов участка
(FIO)
Ниже дано описание установок модулей в/в, классифицируемых как аналоговые в/в
FIO:
•
Преобразование
•
Служебный комментарий
•
Нижний/верхний пределы диапазона (*1)
•
Единица измерения (T_UNIT) (*1)
•
Детализация (настройка деталей) (*1)
•
Имя позиции на монтажнотехнологической схеме (P&ID) (*1)
•
Метка (*1)
•
Уровень обнаружения IOP (IOPE)
•
Верхний предел уровня обнаружения (HIIOP)
•
Нижний предел уровня обнаружения (LOIOP)
•
Переход на аварийный режим (FBEN)
•
Выходное значение перехода на аварийный режим (FBOUT)
•
Компенсация холодного спая (RJCD)
•
Фильтрация входного импульса (PLFL)
•
Мощность датчика (VTTSEL)
•
Обнаружение разомкнутого выхода (OOPE)
•
Задание индикации обрыва источника входа (BOEN)
•
Сброс OOP (OPCLS)
•
Установка коррекции компенсации холодного спая (RJCSEL)
•
Дублирование
•
Вход 1 командной строки
•
Вход 2 командной строки
•
Канал (*2)
•
Тип данных (*2)
•
Адрес опроса (*2)
*1:
*2:
Установка относится к детализации.
Параметры связи переменной HART.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-81
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Преобразование сигнала – аналоговый вход/выход участка (FIO):
KFCS2/KFCS/FFCS
▼ Преобразование
Тип преобразования сигнала задается в построителе IOM.
Варианты выбора типа преобразования сигнала различаются в зависимости от типа IOM.
Варианты выбора типа преобразования сигнала и значения по умолчанию приведены в
таблице ниже.
Таблица
Варианты выбора преобразования сигнала и значения по умолчанию (1/3) :
KFCS2/KFCS/FFCS
Тип IOM
Терминал
Направление
Преобразование сигнала
Варианты
По умолчанию
16-канальный вход тока (AAI141-S)
16-канальный вход тока, изолированный
(AAI143-S)
8-канальный вход тока, изолированный
(AAI133-S)
8-канальный вход тока, изолированные
каналы (AAI135-S)
16-канальный вход напряжения
(ААV141-S)
16-канальный вход напряжения
(от –10 до 10 В) (ААV142-S)
16-канальный вход напряжения,
изолированный (ААV144-S)
16-канальный вход напряжения
(от –10 до 10 В), изолированный каналы
(ААV144-S)
Все каналы Вход
Нет преобразования Нет преобразования
Все каналы Вход
Нет преобразования Нет преобразования
Все каналы Вход
Нет преобразования Нет преобразования
Все каналы Вход
Нет преобразования Нет преобразования
Все каналы Вход
Нет преобразования Нет преобразования
16-канальный вход термопары / мВ,
изолированный (ААТ141-S)
16-канальный вход термопары / мВ,
изолированный (АSТ143-S)
Все каналы Вход
16-канальный вход термопары / мВ,
изолированные каналы (ААТ145-S)
15-канальный вход термопары,
изолированные каналы
(МХ-совместимый) (ААТ145-S)
с 1 по 15
Вход
16
Вход
12-канальный вход RTD, изолированный
c 1 по 12
(AAR181-S)
Тип IOM
Терминал
Вход
Направление
Тип К
Тип Е
Тип T
Тип J
Тип R
Тип К
Тип S
Тип B
Тип N
Вход MV (%)
Вход термопары (В)
Тип К
Тип Е
Тип T
Тип J
Тип R
Тип К
Тип S
Тип B
Тип N
Вход термопары (В)
Опорная
Опорная
температура спая
температура спая
РТ100
JPT100
РТ100
Вход RTD (Ом)
Варианты
По умолчанию
Преобразование сигнала
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-82
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Таблица
Варианты выбора преобразования сигнала и значения по умолчанию (2/3) :
KFCS2/KFCS/FFCS
Тип IOM
Терминал
Направление
Преобразование сигнала
Варианты
По умолчанию
РТ100
JPT100
РТ50
РТ200
РТ500
РТ1000
Ni100
РТ100
Ni120
Ni200
Потенциометр
Вход RTD от 0 до 650 (Ом)
Вход RTD от 0 до 1300 (Ом)
Вход RTD от 0 до 2600 (Ом)
Вход RTD от 0 до 5400 (Ом)
РТ100
JPT100
РТ100
Потенциометр
Вход RTD (Ом)
8-канальный вход RTD/POT,
изолированный (ASR133-S)
Все
каналы
Вход
16-канальный вход RTS/POT,
изолированный (AAR145-S)
Все
каналы
Вход
8-канальный вход импульсов
(AAР135-S)
Все
каналы
Вход
Нет преобразования
Нет преобразования
c 1 по 8
Вход
Нет преобразования
Нет преобразования
c 9 по 16
Выход
Нет преобразования
Нет преобразования
8-канальный вход тока,
8-канальный выход тока (ААI841-S)
8-канальный вход напряжения,
8-канальный выход тока (ААВ841-S)
8-канальный вход напряжения,
8-канальный выход тока
(МАС2-совместимое расположение
клемм) (ААВ841-S)
4-канальный вход тока, 4-канальный
выход тока, изолированные каналы
(ААI835-S)
8-канальный вход импульса,
8-канальный выход тока
(РАС-совместимый) (ААР849-S)
16-канальный выход напряжения
(от –10 до 10 V) (AAV542-S)
16-канальный выход напряжения
(от –10 до 10 V), изолированный
(AAV544-S)
8-канальный выход тока,
изолированный (ASI533-S)
16-канальный вход тока (HART)
(AAI141-H)
16-канальный вход тока,
изолированный (HART) (AAI143-H)
8-канальный вход тока,
изолированный (HART) (ASI133-H)
Тип IOM
c 1 по 8
Вход
Нет преобразования
Нет преобразования
c 9 по 16
Выход
Нет преобразования
Нет преобразования
нечетные
Вход
Нет преобразования
Нет преобразования
четные
Выход
Нет преобразования
Нет преобразования
c 1 по 4
Вход
Нет преобразования
Нет преобразования
c 5 по 8
Выход
Нет преобразования
Нет преобразования
нечетные
Вход
Нет преобразования
Нет преобразования
четные
Вход
Нет преобразования
Нет преобразования
с 1 по 16
Выход
Нет преобразования
Нет преобразования
все
каналы
Выход
Нет преобразования
Нет преобразования
Выход
Нет преобразования
Нет преобразования
Вход
Нет преобразования
Нет преобразования
Вход
Нет преобразования
Нет преобразования
Вход
Нет преобразования
Нет преобразования
все
каналы
все
каналы
все
каналы
все
каналы
Терминал
Направление
Варианты
По умолчанию
Преобразование сигнала
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-83
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Таблица
Варианты выбора преобразования сигнала и значения по умолчанию (3/3) :
KFCS2/KFCS/FFCS
Тип модуля в/в
Клеммник
8-канальный вход тока, изолированный
Все каналы
каналы (HART) (AAI135-H)
Преобразование сигнала
Варианты
По умолчанию
Направление
Вход
Нет преобразования
Нет преобразования
c 1 по 8
Вход
Нет преобразования
Нет преобразования
c 9 по 16
Выход
Нет преобразования
Нет преобразования
c 1 по 4
Вход
Нет преобразования
Нет преобразования
c 5 по 8
Выход
Нет преобразования
Нет преобразования
8-канальный вход тока, изолированный
Все каналы
(HART) (AAI533-H)
Выход
Нет преобразования
Нет преобразования
16-канальный вход тока,
изолированный (HART) (AAI543-H)
Выход
Нет преобразования
Нет преобразования
8-канальный вход тока, 8-канальный
выход тока (HART) (ААI841-H)
4-канальный вход тока, 4-канальный
выход тока (HART) (ААI835-H)
Все каналы
В случае входа термопары мВ или входа RTS/POT при изменении типа преобразования
сигнала верхняя и нижняя границы диапазона меняются на рекомендуемые значения.
n Служебный комментарий – аналоговый вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Служебный комментарий
Служебный комментарий задается в построителе IOM.
По умолчанию установка отсутствует.
Установка задается вводом строки длиной до 40 буквенноцифровых символов
или 20 двухбайтовых символов.
Установка служебного комментария является произвольной и необязательной.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-84
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Нижний/верхний пределы диапазона –
аналоговый вход/выход (FIO): KFCS2/KFCS/FFCS
▼ Верхний предел/нижний предел
Нижний и верхний пределы диапазона измерений задаются в построителе IOM.
Варианты выбора нижнего и верхнего пределов диапазона зависят от типа модуля в/в,
типа преобразования сигнала и расположения клемм.
Варианты выбора нижнего и верхнего пределов диапазона и значения по умолчанию
приведены в таблице ниже.
Таблица
Тип IOM
16-канальный вход
тока (AAI141-S)
16-канальный
вход тока,
изолированный
(AAI143-S)
8-канальный
вход тока,
изолированный
(AAI133-S)
8-канальный
вход тока,
изолированные
каналы (AAI135-S)
16-канальный
вход напряжения
(ААV141-S)
16-канальный
вход напряжения
(от –10 до 10 В)
(ААV142-S)
16-канальный
вход напряжения,
изолированный
(ААV144-S)
16-канальный
вход напряжения
(от –10 до 10 В),
изолированный
(ААV142-S)
*1:
Варианты выбора нижнего и верхнего пределов диапазона
и значения по умолчанию (1/6): KFCS2/KFCS/FFCS
Преобразование
сигнала
Единица
измерения
(*1)
Нижний предел
диапазона
по
выбор умолчанию
Верхний предел
диапазона
по
выбор
умолчанию
Терминал
Направление
Все
каналы
Вход
Нет
преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
Все
каналы
Вход
Нет
преобразования
В
1 (фикс.)
1
5 (фикс.)
5
Все
каналы
Вход
Нет
преобразования
В
от –10
до 10
1
от –10
до 10
5
Все
каналы
Вход
Нет
преобразования
В
1 (фикс.)
1
5 (фикс.)
5
Все
каналы
Вход
Нет
преобразования
В
от –10
до 10
1
от –10
до 10
10
С соответствует шкале Цельсия, F – шкале Фаренгейта, K – шкале Кельвина.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
Тип IOM
Варианты выбора нижнего и верхнего пределов диапазона
и значения по умолчанию (2/6): KFCS2/KFCS
Терминал
Направление
Преобразование
сигнала
Тип К
16-канальный вход
термопары / мВ,
изолированный
(ААТ141-S)
Тип Е
Тип T
Тип J
16-канальный вход
термопары / мВ,
изолированный
Все
(АSТ143-S)
каналы
Вход
Тип R
Тип S
Тип B
16-канальный вход
термопары / мВ,
изолированные
каналы
(ААТ145-S)
Тип IOM
*1:
A1-85
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Тип N
Вход мВ
(%)
Вход
термопары
(В)
Терминал
Направление
Преобразование
сигнала
Единица
измерения
(*1)
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
мВ
мВ
Единица
измерения
(*1)
Нижний предел
диапазона
по
выбор
умолчанию
-200 (фикс.)
-200
-300 (фикс.)
-300
100 (фикс.)
100
-200 (фикс.)
-200
-300 (фикс.)
-300
100 (фикс.)
100
-200 (фикс.)
-200
-300 (фикс.)
-300
100 (фикс.)
100
-40 (фикс.)
-40
-40 (фикс.)
-40
200 (фикс.)
200
0 (фикс.)
0
0 (фикс.)
0
250 (фикс.)
250
0 (фикс.)
0
0 (фикс.)
0
250 (фикс.)
250
600 (фикс.)
600
1100 (фикс.)
1100
900 (фикс.)
900
-200 (фикс.)
-200
-300 (фикс.)
-300
100 (фикс.)
100
от -100
-100
до 150
Верхний предел
диапазона
по
выбор
умолчанию
1200 (фикс.) 1200
2200 (фикс.) 2200
1500 (фикс.) 1500
900 (фикс.)
900
1700 (фикс.) 1700
1200 (фикс.) 1200
350 (фикс.)
350
650 (фикс.)
650
800 (фикс.)
800
750 (фикс.)
750
1400 (фикс.) 1400
1000 (фикс.) 1000
1600 (фикс.) 1600
2900 (фикс.) 2900
1900 (фикс.) 1900
1600 (фикс.) 1600
2900 (фикс.) 2900
1900 (фикс.) 1900
1700 (фикс.) 1700
3100 (фикс.) 3100
2000 (фикс.) 2000
1200 (фикс.) 1200
2200 (фикс.) 2200
1500 (фикс.) 1500
-100...150
100
-20 (фикс.)
80 (фикс.)
80
-20
Нижний предел
диапазона
по
выбор
умолчанию
Верхний предел
диапазона
по
выбор
умолчанию
С соответствует шкале Цельсия, F – шкале Фаренгейта, K – шкале Кельвина.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
Тип IOM
Варианты выбора нижнего и верхнего пределов диапазона
и значения по умолчанию (3/6): KFCS2/KFCS/FFCS
Терминал
Направление
Преобразование
сигнала
Тип К
Тип Е
Тип T
15-канальный
с 1 по 15
вход
термопары,
изолированные
каналы (МХсовместимый)
(ААТ145-S)
Тип J
Вход
Тип R
Тип S
Тип B
Тип N
16
Вход
Опорная
температура
спая
РТ100
12-канальный
вход RTD,
c 1 по 12
изолированный
(AAR181-S)
Тип IOM
*1:
A1-86
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Терминал
Вход
Направление
JPT100
Единица
измерения
(*1)
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
Вход RTD
(Ом)
Ом
Преобразование
сигнала
Единица
измерения
(*1)
Нижний предел
диапазона
по
выбор
умолчанию
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
-40 (фикс.)
-40
-40 (фикс.)
-40
200 (фикс.)
200
0 (фикс.)
0
0 (фикс.)
0
250 (фикс.)
250
0 (фикс.)
0
0 (фикс.)
0
250 (фикс.)
250
600 (фикс.)
800
1100 (фикс.) 1100
900 (фикс.)
900
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
0 (фикс.)
0
30 (фикс.)
30
270 (фикс.)
270
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
0 (фикс.)
0
Верхний предел
диапазона
по
выбор
умолчанию
1200 (фикс.) 1200
2200 (фикс.) 2200
1500 (фикс.) 1500
900 (фикс.)
900
1700 (фикс.) 1700
1200 (фикс.) 1200
350 (фикс.)
350
650 (фикс.)
650
800 (фикс.)
800
750 (фикс.)
750
1400 (фикс.) 1400
1000 (фикс.) 1000
1600 (фикс.) 1600
2900 (фикс.) 2900
1900 (фикс.) 1900
1600 (фикс.) 1600
2900 (фикс.) 2900
1900 (фикс.) 1900
1700 (фикс.) 1700
3100 (фикс.) 3100
2000 (фикс.) 2000
1200 (фикс.) 1200
2200 (фикс.) 2200
1500 (фикс.) 1500
50 (фикс.)
50
120 (фикс.)
120
320 (фикс.)
320
850 (фикс.)
850
1500 (фикс.) 1500
1100 (фикс.) 1100
500 (фикс.)
500
900 (фикс.)
900
750 (фикс.)
750
400 (фикс.)
Нижний предел
диапазона
по
выбор
умолчанию
400
Верхний предел
диапазона
по
выбор
умолчанию
С соответствует шкале Цельсия, F – шкале Фаренгейта, K – шкале Кельвина.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
Тип IOM
Варианты выбора нижнего и верхнего пределов диапазона
и значения по умолчанию (4/6): KFCS2/KFCS/FFCS
НаправТерминал
ление
Преобразование
сигнала
PT100
PT50
PT200
PT500
PT1000
8-канальный
вход RTD /
потенциоВсе
метра,
каналы
изолированный
(АSR133-S)
Вход
Ni100
Ni120
Ni200
Потенциометр
RTD от
0 до 650
RTD от
0 до 1300
RTD от
0 до 2600
RTD от
0 до 5200
Тип IOM
*1:
A1-87
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
НаправТерминал
ление
Преобразование
сигнала
Единица
измерения (*1)
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
С
F
K
Ом
Нижний предел
диапазона
по умолвыбор
чанию
-200 (фикс.)
-200
-300 (фикс.)
-300
100 (фикс.)
100
-200 (фикс.)
-200
-300 (фикс.)
-300
100 (фикс.)
100
-200 (фикс.)
-200
-300 (фикс.)
-300
100 (фикс.)
100
-200 (фикс.)
-200
-300 (фикс.)
-300
100 (фикс.)
100
-200 (фикс.)
-200
-300 (фикс.)
-300
100 (фикс.)
100
-60 (фикс.)
-60
-80 (фикс.)
-80
200 (фикс.)
200
-80 (фикс.)
-80
-100 (фикс.)
-100
200 (фикс.)
200
-60 (фикс.)
-60
-80 (фикс.)
-80
200 (фикс.)
200
от 0 до
100
10000
Верхний предел
диапазона
по умолвыбор
чанию
850 (фикс.)
850
1500 (фикс.)
1500
1100 (фикс.)
1100
850 (фикс.)
850
1500 (фикс.)
1500
1100 (фикс.)
1100
850 (фикс.)
850
1500 (фикс.)
1500
1100 (фикс.)
1100
850 (фикс.)
850
1500 (фикс.)
1500
1100 (фикс.)
1100
850 (фикс.)
850
1500 (фикс.)
1500
1100 (фикс.)
1100
250 (фикс.)
250
500 (фикс.)
500
500 (фикс.)
500
320 (фикс.)
320
600 (фикс.)
600
600 (фикс.)
600
250 (фикс.)
250
500 (фикс.)
500
500 (фикс.)
500
от 0 до
2000
10000
Ом
0 (фикс.)
0
650 (фикс.)
650
Ом
0 (фикс.)
0
1300 (фикс.)
1300
Ом
0 (фикс.)
0
2600 (фикс.)
2600
Ом
0 (фикс.)
0
5200 (фикс.)
5200
Единица
измерения (*1)
Нижний предел
диапазона
по умолвыбор
чанию
Верхний предел
диапазона
по умолвыбор
чанию
С соответствует шкале Цельсия, F – шкале Фаренгейта, K – шкале Кельвина.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
Варианты выбора нижнего и верхнего пределов диапазона
и значения по умолчанию (5/6): KFCS2/KFCS/FFCS
Тип IOM
Терминал
Направление
Преобразование
сигнала
РТ100
16-канальный
вход RTS/POT,
изолированные
каналы (ААТ145-S)
8-канальный вход
импульса (AAР135-S)
16-канальный
импульсный вход
(РМ1-совместимый)
(ААР149-S)
Все
каналы
Вход
Все
каналы
Вход
Все
каналы
Вход
c 1 по 8
8-канальный вход
тока, 8-канальный
выход тока (ААI841-S) с 9 по 16
Вход
8-канальный вход
напряжения, 8канальный выход тока
(ААВ841-S)
8-канальный вход
напряжения, 8-канальный выход тока
(МАС2-совместимое
расположение клемм)
(ААВ841-S)
4-канальный вход
тока, 4-канальный
выход тока,
изолированные
каналы (ААI835-S)
8-канальный вход
импульса, 8-канальный выход тока
(РАС-совместимый)
(ААР849-S)
16-канальный выход
напряжения (от –10 до
10В) (AAV542-S)
16-канальный выход
напряжения (от –10 до
10В), изолированный
(AAV544-S)
8-канальный выход
тока, изолированный
(AAV533-S)
16-канальный выход
тока, изолированный
(AAI543-S)
c 1 по 8
Вход
с 9 по 16
Выход
четные
Вход
Тип IOM
*1:
A1-88
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Выход
JPT100
Потенциометр
Вход RTD
(Ом)
Нет преобразования
Единица
измерения
(*1)
С
F
K
С
F
K
Ом
Ом
Верхний предел
диапазона
по
выбор
умолчанию
1200 (фикс.) 1200
2200 (фикс.) 2200
1500 (фикс.) 1500
900 (фикс.)
900
1700 (фикс.) 1700
1200 (фикс.) 1200
от 0 до
2000
10000
0 (фикс.)
0
400 (фикс.)
400
0 (фикс.)
0
0 (фикс.)
0
0 (фикс.)
0
0 (фикс.)
0
мА
4 (фикс.)
4
20 (фикс.)
20
мА
4 (фикс.)
4
20 (фикс.)
20
В
1 (фикс.)
1
5 (фикс.)
5
мА
4 (фикс.)
4
20 (фикс.)
20
В
1 (фикс.)
1
5 (фикс.)
5
Нет преобразования
Нет преобразования
Нет преобразования
Нет преобразования
Нет преобразования
Нет преобразования
Нижний предел
диапазона
по
выбор
умолчанию
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
-200 (фикс.) -200
-300 (фикс.) -300
100 (фикс.)
100
от 0 до
100
10000
нечетные Выход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
c 1 по 4
Вход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
с 5 по 8
Выход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
четные
Вход
Нет преобразования
0 (фикс.)
0
0 (фикс.)
0
нечетные Выход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
с 1 по 16
Выход
Нет преобразования
В
от –10 до 10
1
от –10 до 10
5
все
каналы
Выход
Нет преобразования
В
от –10 до 10
1
от –10 до 10
5
все
каналы
Выход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
все
каналы
Выход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
Направление
Преобразование
сигнала
Единица
измерения
(*1)
Терминал
Нижний предел
диапазона
по
выбор
умолчанию
Верхний предел
диапазона
по
выбор
умолчанию
С соответствует шкале Цельсия, F – шкале Фаренгейта, K – шкале Кельвина.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
A1-89
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Варианты выбора нижнего и верхнего пределов диапазона
и значения по умолчанию (6/6): KFCS2/KFCS/FFCS
Преобразование
сигнала
Единица
измерения
(*1)
Нижний предел
диапазона
по
выбор
умолчанию
Верхний предел
диапазона
по
выбор
умолчанию
Терминал
Направление
все
каналы
Вход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
все
каналы
Вход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
все
каналы
Вход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
Все
каналы
Вход
Нет преобразования
мА
4 (фикс.)
4
20 (фикс.)
20
8-канальный вход
тока, 8-канальный
выход тока (HART)
(ААI841-S)
c 1 по 8
Вход
мА
4 (фикс.)
4
20 (фикс.)
20
с 9 по 16
Выход
мА
4 (фикс.)
4
20 (фикс.)
20
4-канальный вход
тока, 4-канальный
выход тока (HART)
(ААI835-H)
c 1 по 4
Вход
мА
4 (фикс.)
4
20 (фикс.)
20
с 5 по 8
Выход
мА
4 (фикс.)
4
20 (фикс.)
20
все
каналы
Выход
Нет преобразования
мА
4 (фикс.)
0
20 (фикс.)
20
все
каналы
Выход
Нет преобразования
мА
4 (фикс.)
0
20 (фикс.)
20
Тип IOM
16-канальный
вход тока (HART)
(AAI141-H)
16-канальный
вход тока,
изолированный
(HART) (AAI143-H)
8-канальный
вход тока,
изолированный
(HART) (ASI133-H)
8-канальный
вход тока,
изолированные
каналы (HART)
(AAI135-H)
8-канальный
выход тока,
изолированный
(HART) (ASI533-H)
16-канальный
выход тока,
изолированный
(HART) (ASI543-H)
Нет преобразования
Нет преобразования
Нет преобразования
Нет преобразования
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-90
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Единица измерения (T_UNIT) – аналоговый вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Единица измерения, температура
Единицы диапазона задаются в ведомости свойств модуля в/в.
Варианты выбора единиц диапазона различаются в зависимости от типа IOM, типа
преобразования сигнала и расположения клемм.
Варианты выбора единиц диапазона и значения по умолчанию приведены в таблице
ниже.
Таблица
Варианты выбора единиц измерения диапазона и значения по умолчанию (1/3) :
KFCS2/KFCS/FFCS
Тип IOM
16-канальный вход тока (AAI141-S)
16-канальный вход тока,
изолированный (AAI143-S)
8-канальный вход тока,
изолированный (AAI133-S)
8-канальный вход тока,
изолированные каналы (AAI135-S)
16-канальный вход напряжения
(ААV141-S)
16-канальный вход напряжения
(от –10 до 10 В) (ААV142-S)
16-канальный вход напряжения,
изолированный (ААV144-S)
16-канальный вход напряжения
(от –10 до 10 В), изолированный
(ААV144-S)
Терминал Направление
Преобразование
сигнала
Единица измерения (*1)
выбор
по умолчанию
Все каналы Вход
Нет
преобразования
мА (фикс.)
мА
В (фикс.)
В
В (фикс.)
В
В (фикс.)
В
В (фикс.)
В
С, К
С
Вход мВ (%)
мВ (фикс.)
мВ
Вход термопары
мВ (фикс.)
мВ
С, К
С
мВ (фикс.)
мВ
С, F, К
С
Все точки
Вход
Все точки
Вход
Все точки
Вход
Все точки
Вход
16-канальный вход термопары/
мВ, изолированный
(ААТ141-S)
16-канальный вход термопары/мВ, Все точки
изолированный
(ААТ143-S)
Вход
с 1 по 15
16
*1:
Нет
преобразования
Тип К
Тип Е
Тип T
Тип J
Тип R
Тип S
Тип B
Тип N
16-канальный вход термопары/
мВ, изолированные каналы
(ААТ145-S)
15-канальный вход термопары,
изолированные каналы
(МХ-совместимый)
(ААТ145-S)
Нет
преобразования
Нет
преобразования
Нет
преобразования
Вход
Вход
Тип К
Тип Е
Тип T
Тип J
Тип R
Тип S
Тип B
Тип N
Вход термопары
Опорная температура спая
Верхний и нижний пределы диапазона для входа термопары и входа термометра сопротивления (RTD) автоматически
переключаются в соответствии с выбором единиц измерения.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Таблица
Варианты выбора единиц измерения диапазона и значения по умолчанию (2/3) :
KFCS2/KFCS/FFCS
Тип IOM
Терминал
Направление
12-канальный вход RTD,
изолированный (AAR181-S)
c 1 по 12
Вход
8-канальный вход RTD /
потенциометра, изолированный
(ASR133-S)
Все каналы Вход
16-канальный вход RTD /
потенциометра, изолированные
каналы (ААR145-S)
Все каналы Вход
8-канальный вход импульса
(ААР135-S)
16-канальный вход тока
(РМ1-совместимый) (ААР149-S)
8-канальный вход тока,
8-канальный выход тока
(AAI841-S)
8-канальный вход напряжения,
8-канальный выход тока
(AAВ841-S)
Все каналы Вход
Все каналы Вход
c 1 по 8
Вход
с 9 по 16
Выход
с 1 по 8
Вход
с 9 по 16
Выход
8-канальный вход напряжения,
нечетный
8-канальный выход тока
(МАС2-совместимое
расположение клемм) (AAВ841-S) четный
Тип IOM
*1:
A1-91
Терминал
Преобразование
сигнала
РТ100
JPT100
Вход RTD (Ом)
РТ100
PT50
PT200
PT500
PT1000
Ni100
Ni120
Ni200
Потенциометр
RTD от 0 до 650
RTD от 0 до 1300
RTD от 0 до 2600
RTD от 0 до 5400
РТ100
JPT100
Потенциометр
Вход RTD (Ом)
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Единица измерения (*1)
выбор
по умолчанию
С, F, К
С
Ом (фикс.)
С, F, К
С, F, К
С, F, К
С, F, К
С, F, К
С, F, К
С, F, К
С, F, К
Ом (фикс.)
Ом (фикс.)
Ом (фикс.)
Ом (фикс.)
Ом (фикс.)
Ом
С
С
C
С
С
С
С
С
Ом
Ом
Ом
Ом
Ом
С, F, К
С
Ом (фикс.)
Ом (фикс.)
Ом
Ом
Пусто
Пусто
Пусто
Пусто
мА (фикс.)
мА
мА (фикс.)
мА
В (фикс.)
В
мА (фикс.)
мА
Вход
Нет
преобразования
В (фикс.)
В
Выход
Нет
преобразования
мА (фикс.)
мА
Направление
Преобразование
сигнала
Единица измерения (*1)
выбор
по умолчанию
Верхний и нижний пределы диапазона для входа термопары и входа термометра сопротивления (RTD) автоматически
переключаются в соответствии с выбором единиц измерения.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Таблица
A1-92
Варианты выбора единиц измерения диапазона и значения по умолчанию (3/3) :
KFCS2/KFCS/FFCS
Тип IOM
Терминал
Направление
4-канальный вход тока,
4-канальный выход тока,
изолированные каналы
(AAI835-S)
c 1 по 4
Вход
с 5 по 8
Выход
8-канальный вход импульса,
8-канальный выход тока
(РАС-совместимый)
(AAР849-S)
нечетные
Вход
четные
Выход
с 1 по 16
Выход
с 1 по 16
Выход
16-канальный выход напряжения
(от –10 до 10В) (ААV542-S)
16-канальный выход напряжения
(от –10 до 10В), изолированный
(ААV544-S)
8-канальный выход тока,
изолированный (ААV533-S)
16-канальный выход тока,
изолированный (ААV543-S)
16-канальный вход тока (HART)
(AAI141-H)
16-канальный вход тока,
изолированный (HART)
(AAI143-H)
8-канальный вход тока,
изолированный (HART)
(AAI133-S)
все каналы Вход
все каналы Вход
все каналы Вход
Преобразование
сигнала
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
Единица измерения (*1)
выбор
по умолчанию
мА (фикс.)
мА
мА (фикс.)
мА
Пусто
Пусто
мА (фикс.)
мА
В (фикс.)
В
В (фикс.)
В
мА (фикс.)
мА
мА (фикс.)
мА
мА (фикс.)
мА
все каналы Вход
Нет
преобразования
мА (фикс.)
мА
все каналы Вход
Нет
преобразования
мА (фикс.)
мА
мА (фикс.)
мА
В (фикс.)
В
мА (фикс.)
мА
мА (фикс.)
мА
Нет
преобразования
Нет
преобразования
Нет
преобразования
Нет
преобразования
8-канальный вход тока,
8-канальный выход тока (HART)
(AAI841-H)
с 1 по 8
Вход
с 9 по 16
Выход
4-канальный вход тока,
4-канальный выход тока (HART)
(AAI835-H)
с 1 по 4
Вход
с 5 по 8
Выход
все точки
Вход
Нет
преобразования
мА (фикс.)
мА
все точки
Вход
Нет
преобразования
мА (фикс.)
мА
8-канальный выход тока,
изолированный (HART)
(AAI533-H)
16-канальный выход тока,
изолированный (HART)
(AAI543-H)
*1:
Верхний и нижний пределы диапазона для входа термопары и входа термометра сопротивления (RTD) автоматически
переключаются в соответствии с выбором единиц измерения.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-93
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Настройка деталей – аналоговый вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Настройка деталей
Настройка деталей производится в построителе IOM.
Варианты настройки зависят от типа модуля в/в.
Варианты настройки и значения по умолчанию приведены в таблице ниже.
Попытка задания значения, не содержащегося в приведенной таблице, приводит к
ошибке.
Таблица
Варианты настройки деталей модуля в/в и значения по умолчанию (1/2) :
KFCS2/KFCS/FFCS
Тип IOM
16-канальный вход тока (AAI141-S)
16-канальный вход тока,
изолированный (AAI143-S)
8-канальный вход тока,
изолированный (AAI133-S)
8-канальный вход тока,
изолированные каналы (AAI135-S)
16-канальный вход напряжения
(ААV141-S)
16-канальный вход напряжения
(от –10 до 10 В) (ААV142-S)
16-канальный вход напряжения,
изолированный (ААV144-S)
16-канальный вход напряжения
(от –10 до 10 В), изолированный
(ААV144-S)
16-канальный вход термопары/мВ,
изолированный (ААТ141-S)
16-канальный вход термопары/мВ,
изолированный (ААТ143-S)
16-канальный вход термопары/мВ,
изолированные каналы (ААТ145-S)
15-канальный вход термопары,
изолированные каналы
(МХ-совместимый) (ААТ145-S)
12-канальный вход RTD,
изолированный (AAR181-S)
8-канальный вход RTD/
потенциометра, изолированный
(AAR133-S)
16-канальный вход RTD/
потенциометра, изолированные
каналы (AAR145-S)
Настройка деталей
выбор
по умолчанию
Терминал
Направление
Все каналы
Вход
Нет
Нет
Все каналы
Вход
Нет
Нет
Все каналы
Вход
Нет
Нет
Все каналы
Вход
Нет
Нет
Все каналы
Вход
Нет
Нет
Все каналы
Вход
Нет
Нет
Все каналы
Вход
Нет
Нет
Все каналы
Вход
Нет
Нет
Все каналы
Вход
Нет
Нет
Все каналы
Вход
Нет
Нет
Терминальное
сопротивление
отсутствует
Нет (*1)
8-канальный вход импульса
(ААР135-S)
Все каналы
Вход
Терминальное
сопротивление отсутствует
Терминальное
сопротивление =200 Ом,
Терминальное
сопротивление = 500 Ом,
Терминальное
сопротивление = 1000 Ом
16-канальный импульсный вход
(РМ1-совместимый) (ААР149-S)
Все каналы
Вход
Нет
*1:
Всегда “No terminal resistor” (Терминальное сопротивление отсутствует).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
Варианты настройки деталей модуля в/в и значения по умолчанию (2/2) :
KFCS2/KFCS/FFCS
Тип IOM
8-канальный вход тока, 8-канальный выход
тока (AAI841-S)
8-канальный вход напряжения, 8-канальный
выход тока (AAB841-S)
Все каналы Вход
Настройка деталей
выбор
по умолчанию
Нет
Нет
Прямой выход,
Прямой выход
обратный выход
Нет
Нет
Прямой выход,
Прямой выход
обратный выход
Нет
Нет
Прямой выход,
Прямой выход
обратный выход
Нет
Нет
Прямой выход,
Прямой выход
обратный выход
Нет
Нет (*1)
Прямой выход,
Прямой выход
обратный выход
Прямой выход,
Прямой выход
обратный выход
Прямой выход,
Прямой выход
обратный выход
Прямой выход,
Прямой выход
обратный выход
Прямой выход,
Прямой выход
обратный выход
Нет
Нет
Все каналы Вход
Нет
Нет
Все каналы Вход
Нет
Нет
Все каналы Вход
Нет
Нет
с 1 по 8
Вход
Нет
с 9 по 16
Выход
с 1 по 4
Вход
Нет
Прямой выход,
обратный выход
Нет
Терминал Направление
с 1 по 8
Вход
с 9 по 16
Выход
с 1 по 8
Вход
с 9 по 16
Выход
нечетный
8-канальный вход напряжения,
8-канальный выход тока (МАС2-совместимое
четный
расположение терминалов) (AAB841-S)
4-канальный вход тока, 4-канальный выход
тока, изолированные каналы (AAI835-S)
8-канальный вход импульса, 8-канальный
выход тока (РАС-совместимый) (AAР849-S)
16-канальный выход напряжения
(от –10 до 10В) (AAV542-S)
16-канальный выход напряжения
(от –10 до 10В), изолированный (AAV544-S)
8-канальный выход тока, изолированный
(AAI533-S)
16-канальный выход тока, изолированный
(AAI543-S)
16-канальный вход тока (AAI141-S)
16-канальный вход тока, изолированный
(HART) (AAI143-S)
8-канальный вход тока, изолированный
(HART) (AAI133-S)
8-канальный вход тока, изолированные
каналы (HART) (AAI135-S)
8-канальный вход тока, 8-канальный выход
тока (HART) (AAI835-H)
4-канальный вход напряжения, 4-канальный
выход тока, изолированные каналы
(AAI835-Н)
8-канальный выход тока, изолированный
(HART) (AAI533-S)
16-канальный выход тока, изолированные
каналы (AAI543-S)
*1:
СМОТРИТЕ
ТАКЖЕ
A1-94
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Вход
Выход
c 1 по 4
Вход
с 5 по 8
Выход
нечетный
Вход
четный
Выход
с 1 по 16
Выход
Все каналы Выход
Все каналы Выход
Все каналы Выход
с 5 по 8
Выход
Все каналы Выход
Все каналы Выход
Прямой выход,
обратный выход
Прямой выход,
обратный выход
Прямой выход,
обратный выход
Прямой выход
Нет
Прямой выход
Прямой выход
Прямой выход
Всегда “No terminal resistor” (Терминальное сопротивление отсутствует).
Подробно о прямом и реверсированном выходе смотрите:
“l Направление аналогового выхода” в подразделе “n Отсутствие преобразования в блоке
регуляторного управления” в разделе C4.8.1 “Отсутствие преобразования”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-95
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Имя позиции P&ID – аналоговый вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Имя позиции P&ID
В качестве имени тега P&ID в построителе IOM возможно задание до 32 символов.
По умолчанию установка отсутствует.
n Метка – аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Метка
Назначаемая пользователем метка задается в построителе IOM. Назначаемая
пользователем метка задается для клемм.
По умолчанию установка отсутствует.
Допускается ввод до 16 буквенноцифровых символов.
Установка назначаемой пользователем метки произвольна, и ее задание необязательно.
Формат назначаемой пользователем метки:
%%Mnnnn
%%
M
nnnn
:
:
:
Уникальный знак данной системы
Прописная буква от A до Z.
До 13 буквенноцифровых символов (от A до Z, от a до z и от 0 до 9) в любой комбинации.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-96
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Обнаружение разомкнутого входа (IOPE) –
аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Обнаружение IOP
Функция обнаружения разомкнутого входа (IOP: вход разомкнут) задается в диалоговом
окне настройки деталей построителя IOM [Detect IOP / Обнаружение разомкнутого входа].
По умолчанию функция активна (Enabled).
Функция IOPE задается только для клемм модулей в/в, приведенных ниже.
Таблица
Сигналы (клеммы), для которых возможно задание функции IOPE (1/2) :
/KFCS2/KFCS/FFCS
Тип (наименование модели)
16-канальный вход тока (AAI141-S)
16-канальный вход тока, изолированный (AAI143-S)
8-канальный вход тока, изолированный (AAI133-S)
8-канальный вход тока, изолированные каналы
(AAI135-S)
16-канальный вход напряжения (AAV141-S)
16-канальный вход напряжения (от –10 до 10В)
(AAV142-S)
16-канальный вход напряжения, изолированный
(AAV144-S)
16-канальный вход напряжения (от –10 до 10В),
изолированный (AAV144-S)
16-канальный вход термопары/мВ, изолированный
(ААТ141-S)
16-канальный вход термопары/мВ, изолированный
(ААТ143-S)
16-канальный вход термопары/мВ, изолированные
каналы (ААТ145-S)
15-канальный вход термопары, изолированные каналы
(МХ-совместимый) (ААТ145-S)
12-канальный вход RTD, изолированный (AAR181-S)
8-канальный вход RTD/потенциометра, изолированный
(AAR133-S)
16-канальный вход RTS/POT, изолированные каналы
(AAR145-S)
8-канальный вход тока, 8-канальный выход тока
(AAI841-S)
8-канальный вход напряжения, 8-канальный выход тока
(AAВ841-S)
8-канальный вход напряжения, 8-канальный выход
тока (МАС2-совместимое расположение терминалов)
(AAВ841-S)
4-канальный вход тока, 4-канальный выход тока,
изолированные каналы (AAI835-S)
*1:
Тип IOM
Номер клеммы
Вход тока
Вход тока
Вход тока
с 1 по 16
с 1 по 16
с 1 по 8
Вход тока
с 1 по 8
Вход напряжения
с 1 по 16
Вход напряжения
с 1 по 16
Вход напряжения
с 1 по 16
Вход напряжения
с 1 по 16
Вход термопары
Вход мВ (%)
Вход термопары (В)
Вход термопары
Вход мВ (%)
Вход термопары (В)
Вход термопары
Вход мВ (%)
Вход термопары (В)
Вход термопары
Вход термопары (В)
Вход RTD
Вход RTD (Ом)
Вход RTD
Вход потенциометра
Вход RTD (Ом)
Вход RTD
Вход потенциометра
Вход RTD (Ом)
с 1 по 16
с 1 по 16
с 1 по 16
с 1 по 15 (*1)
с 1 по 12
с 1 по 8
с 1 по 16
Вход тока
с 1 по 8
Вход напряжения
с 1 по 8
Вход напряжения
1, 3, …, 15
(нечетные номера)
Вход тока
с 1 по 4
Так как 16-ая клемма используется в качестве входа компенсации холодного спая, только клеммы с 1 по 15 могут
использоваться для входа термопары.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-97
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Таблица
Сигналы (клеммы), для которых возможно задание функции IOPE (2/2) :
/KFCS2/KFCS/FFCS
Тип (наименование модели)
16-канальный вход тока (HART) (AAI141-H)
16-канальный вход тока, изолированный (HART)
(AAI143-H)
8-канальный вход тока, изолированный (HART)
(AAI133-H)
8-канальный вход тока, изолированные каналы (HART)
(AAI135-H)
8-канальный вход тока, 8-канальный выход тока (HART)
(AAI841-H)
4-канальный вход тока, 4-канальный выход тока,
изолированные каналы (HART) (AAI835-H)
Тип IOM
Вход тока
Номер клеммы
с 1 по 16
Вход тока
с 1 по 16
Вход тока
с 1 по 8
Вход тока
с 1 по 8
Вход тока
с 1 по 8
Вход тока
с 1 по 4
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-98
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Верхний уровень обнаружения разомкнутого входа (HIIOP) –
аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Верхний предел
Верхний уровень обнаружения IOP задается в диалоговом окне настройки деталей
построителя IOM.
Данная функция задается путем ввода численного значения длиной до пяти разрядов
в диапазоне от 25.0 до 125.0 (в %). Установка по умолчанию: +106.3. Попытка ввода
величины ниже значения, назначенного для LOIOP, приводит к ошибке.
Установка HIIOP возможна только при отметке кнопки с независимой фиксацией установки
обнаружения IOP.
Верхний уровень обнаружения IOP можно установить для сигналов (клемм) следующих
модулей в/в:
Таблица
Сигналы (клеммы) модулей в/в, для которых возможно задание функции HIIOP (1/2):
KFCS2/KFCS/FFCS
Тип (наименование модели)
16-канальный вход тока (AAI141-S)
16-канальный вход тока, изолированный (AAI143-S)
8-канальный вход тока, изолированный (AAI133-S)
8-канальный вход тока, изолированные каналы (AAI135-S)
16-канальный вход напряжения (AAV141-S)
16-канальный вход напряжения (от –10 до 10В) (AAV142-S)
16-канальный вход напряжения, изолированный
(AAV144-S)
16-канальный вход напряжения (от –10 до 10В),
изолированный (AAV144-S)
16-канальный вход термопары/мВ, изолированный
(ААТ141-S)
16-канальный вход термопары/мВ, изолированный
(ААТ143-S)
16-канальный вход термопары/мВ, изолированные каналы
(ААТ145-S)
15-канальный вход термопары, изолированные каналы
(МХ-совместимый) (ААТ145-S)
12-канальный вход RTD, изолированный (AAR181-S)
8-канальный вход RTD/потенциометра, изолированный
(ASR133-S)
16-канальный вход RTS/POT, изолированные каналы
(AAR145-S)
8-канальный вход тока, 8-канальный выход тока (AAI841-S)
8-канальный вход напряжения, 8-канальный выход тока
(AAВ841-S)
8-канальный вход напряжения, 8-канальный выход
тока (МАС2-совместимое расположение терминалов)
(AAВ841-S)
*1:
Тип IOM
Вход тока
Вход тока
Вход тока
Вход тока
Вход напряжения
Вход напряжения
Номер клеммы
с 1 по 16
с 1 по 16
с 1 по 8
с 1 по 8
с 1 по 16
с 1 по 16
Вход напряжения
с 1 по 16
Вход напряжения
с 1 по 16
Вход термопары
Вход мВ (%)
Вход термопары (В)
Вход термопары
Вход мВ (%)
Вход термопары (В)
Вход термопары
Вход мВ (%)
Вход термопары (В)
Вход термопары
Вход мВ (%)
Вход RTD
Вход RTD (Ом)
Вход RTD
Вход потенциометра
Вход RTD (Ом)
Вход RTD
Вход потенциометра
Вход RTD (Ом)
Вход тока
с 1 по 16
с 1 по 16
с 1 по 16
с 1 по 15 (*1)
с 1 по 12
с 1 по 8
с 1 по 16
с 1 по 8
Вход напряжения
с 1 по 8
Вход напряжения
1, 3, …, 15
(нечетные номера)
Так как 16-ая клемма используется в качестве входа компенсации холодного спая, только клеммы с 1 по 15 могут
использоваться для входа термопары.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-99
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Таблица
Сигналы (клеммы) модулей в/в, для которых возможно задание функции HIIOP (2/2):
KFCS2/KFCS/FFCS
Тип (наименование модели)
Тип IOM
4-канальный вход тока, 4-канальный выход тока,
Вход тока
изолированные каналы (AAI835-S)
16-канальный вход тока (HART) (AAI141-H)
Вход тока
16-канальный вход тока, изолированный (HART)
Вход тока
(AAI143-H)
8-канальный вход тока, изолированный (HART) (AAI133-H) Вход тока
8-канальный вход тока, изолированные каналы (HART)
Вход тока
(AAI135-H)
8-канальный вход тока, 8-канальный выход тока (HART)
Вход тока
(AAI841-H)
4-канальный вход тока, 4-канальный выход тока,
Вход тока
изолированные каналы (HART) (AAI835-H)
Номер клеммы
с 1 по 4
с 1 по 16
с 1 по 16
с 1 по 8
с 1 по 8
с 1 по 8
с 1 по 4
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-100
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Нижний уровень обнаружения разомкнутого входа (LOIOP) –
аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Нижний предел
Нижний уровень обнаружения IOP задается в диалоговом окне настройки деталей
построителя IOM.
Данная функция задается путем ввода численного значения длиной до пяти разрядов в
диапазоне от 25.0 до 125.0 (в %). Установка по умолчанию: 6.3. Однако, для модулей
в/в AAR181S и AAR145S установка по умолчанию  “0”. Попытка ввода величины выше
значения, назначенного для HIIOP, приводит к ошибке.
Установка LOIOP возможна только при отметке кнопки с независимой фиксацией
установки обнаружения IOP.
Нижний уровень обнаружения IOP можно установить для сигналов (клемм) следующих
модулей в/в (IOM):
Таблица
Сигналы (клеммы) модулей в/в, для которых возможно задание функции LOIOP (1/2):
KFCS2/KFCS/FFCS
Тип (наименование модели)
Тип IOM
16-канальный вход тока (AAI141-S)
Вход тока
16-канальный вход тока, изолированный (AAI143-S)
Вход тока
8-канальный вход тока, изолированный (AAI133-S)
Вход тока
8-канальный вход тока, изолированные каналы (AAI135-S) Вход тока
16-канальный вход напряжения (AAV141-S)
Вход напряжения
16-канальный вход напряжения (от –10 до 10В)
Вход напряжения
(AAV142-S)
16-канальный вход напряжения, изолированный
Вход напряжения
(AAV144-S)
16-канальный вход напряжения, изолированный
Вход напряжения
(от –10 до 10В) (AAV144-S)
Вход термопары
16-канальный вход термопары/мВ, изолированный
Вход мВ (%)
(ААТ141-S)
Вход термопары (В)
Вход термопары
16-канальный вход термопары/мВ, изолированный
Вход мВ (%)
(ААТ143-S)
Вход термопары (В)
Вход термопары
16-канальный вход термопары/мВ, изолированные
Вход мВ (%)
каналы (ААТ145-S)
Вход термопары (В)
Вход термопары
15-канальный вход термопары, изолированные каналы
(МХ-совместимый) (ААТ145-S)
Вход термопары (В)
Вход RTD
12-канальный вход RTD, изолированный (AAR181-S)
Вход RTD (Ом)
Вход RTD
8-канальный вход RTD/потенциометра, изолированный
Вход потенциометра
каналы (ASR133-S)
Вход RTD (Ом)
Вход RTD
16-канальный вход RTD/потенциометра, изолированные
Вход потенциометра
каналы (AAR145-S)
Вход RTD (Ом)
*1:
Номер клеммы
с 1 по 16
с 1 по 16
с 1 по 8
с 1 по 8
с 1 по 16
с 1 по 16
с 1 по 16
с 1 по 16
с 1 по 16
с 1 по 16
с 1 по 16
с 1 по 15 (*1)
с 1 по 12
с 1 по 8
с 1 по 16
Так как 16-ая клемма используется в качестве входа начальной компенсации спая, только клеммы с 1 по 15 могут
использоваться для входа термопары.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-101
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Таблица
Сигналы (клеммы) модулей в/в, для которых возможно задание функции LOIOP (2/2):
KFCS2/KFCS/FFCS
Тип (наименование модели)
8-канальный вход тока, 8-канальный выход тока
(AAI841-S)
8-канальный вход напряжения, 8-канальный выход тока
(AAВ841-S)
8-канальный вход напряжения, 8-канальный выход
тока (МАС2-совместимое расположение терминалов)
(AAВ841-S)
4-канальный вход тока, 4-канальный выход тока,
изолированные каналы (AAI835-S)
16-канальный вход тока (HART) (AAI141-H)
16-канальный вход тока, изолированный (HART)
(AAI143-H)
8-канальный вход тока, изолированный (HART)
(AAI133-H)
8-канальный вход тока, изолированные каналы (HART)
(AAI135-H)
8-канальный вход тока, 8-канальный выход тока (HART)
(AAI841-H)
4-канальный вход тока, 4-канальный выход тока,
изолированные каналы (HART) (AAI835-H)
Тип IOM
Номер клеммы
Вход тока
с 1 по 8
Вход напряжения
с 1 по 8
Вход напряжения
1, 3, …, 15
(нечетные номера)
Вход тока
с 1 по 4
Вход тока
с 1 по 16
Вход тока
с 1 по 16
Вход тока
с 1 по 8
Вход тока
с 1 по 8
Вход тока
с 1 по 8
Вход тока
с 1 по 4
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-102
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Переход на аварийный режим (FBEN) – аналоговый в/в FIO:
KFCS2/KFCS/FFCS
▼ Задание перехода на аварийный режим, Переход на аварийный режим – Сохранение текущего
значения при режиме FBEN
Включение и выключение функции перехода на аварийный режим задается в ведомости
свойств модуля в/в. Для задания перехода на аварийный режим в построителе IOM
используется поле для отметки [Fallback Specification] (задание перехода на аварийный
режим).
По умолчанию указанное поле отмечено. Если конфигурация модулей настроена на
дублирование, снятие отметки с поля [Fallback Specification] невозможно.
•
Если поле [Fallback Specification] отмечено, для каждой клеммы в построителе IOM
можно задать опцию “Maintain Current Value” (сохранить текущее значение) или
“Output” (выходной сигнал).
•
Если поле [Fallback Specification] не отмечено, в случае нештатной ситуации в
процессорном блоке или его интерфейсе сохраняется текущее значение. Однако,
уведомление об ошибке не генерируется даже после возвращения процессорного
блока или интерфейса в рабочее состояние.
Отметка поля [Fallback Specification] в ведомости свойств модуля в/в открывает доступ
к настройке режима формирования выходного сигнала в диалоговом окне детализации
построителя IOM.
Варианты задания – “Maintain Current Value” (сохранить текущее значение) или “Output”
(выходной сигнал). Установка по умолчанию – “Maintain Current Value”.
В таблице ниже перечислены сигналы (клеммы), для которых возможно задание перехода
на аварийный режим (функции FBEN).
Таблица
Сигналы (клеммы), для которых возможно задание функции FBEN:
KFCS2/KFCS/FFCS
Тип (наименование модели)
8-канальный вход тока, 8-канальный выход тока
(AAI841-S)
8-канальный вход тока, 8-канальный выход тока
(AAВ841-S)
8-канальный вход напряжения, 8-канальный выход
тока (МАС2-совместимое расположение терминалов)
(AAВ841-S)
4-канальный вход тока, 4-канальный выход тока,
изолированные каналы (AAI835-S)
8-канальный вход импульса, 8-канальный выход тока
(РАС-совместимый) (AAР849-S)
16-канальнй выход напряжения (от –10 до 10В)
(AAV542-S)
16-канальнй выход напряжения (от –10 до 10В),
изолированный (AAV544-S)
8-канальный выход тока, изолированный (ASI533-S)
16-канальный выход тока, изолированный (ASI543-S)
8-канальный вход тока, 8-канальный выход тока (HART)
(AAI841-H)
4-канальный вход тока, 4-канальный выход тока,
изолированные каналы (HART) (AAI835-H)
8-канальный выход тока, изолированный (HART)
(AАI533-Н)
16-канальный выход тока, изолированный (HART)
(AАI543-Н)
Тип IOM
Номер клеммы
Выход тока
с 9 по 16
Выход тока
с 9 по 16
Вход напряжения
2, 4, …,16
(четные номера)
Выход тока
с 5 по 8
Выход тока
2, 4, …, 16
(четные номера)
Выход напряжения
с 1 по 16
Выход напряжения
с 1 по 16
Выход тока
Выход тока
с 1 по 8
с 1 по 16
Вход тока
с 9 по 16
Вход тока
с 5 по 8
Выход тока
с 1 по 8
Выход тока
с 1 по 16
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-103
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Выходное значение перехода на аварийный режим (FBOUT) –
аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Переход на аварийный режим – выходное значение
Выходное значение перехода на аварийный режим задается в диалоговом окне настройки
деталей построителя IOM.
В качестве установки для FBOUT выбирается значение в диапазоне 17.1875  112.5 (в %).
По умолчанию: 17.1875.
Установка FBOUT возможна только в случае, если для FBEN выбран вариант “Output”
(выходное значение).
Установка FBOUT возможна для сигналов (клемм) следующих модулей в/в (IOM):
Таблица
Сигналы (клеммы), для которых возможно задание функции FBOUT:
KFCS2/KFCS/FFCS
Тип (наименование модели)
8-канальный вход тока, 8-канальный выход тока
(AAI841-S)
8-канальный вход напряжения, 8-канальный выход тока
(AAВ841-S)
8-канальный вход напряжения, 8-канальный выход
тока (МАС2-совместимое расположение терминалов)
(AAВ841-S)
4-канальный вход тока, 4-канальный выход тока,
изолированные каналы (AAI835-S)
8-канальный вход импульса, 8-канальный выход тока
(РАС-совместимый) (AAР849-S)
16-канальнй выход напряжения (AAV542-S)
16-канальнй выход напряжения (от –10 до 10В),
изолированный (AAV544-S)
8-канальный выход тока (от –10 до 10В), изолированный
(ASI533-S)
16-канальнй выход тока, изолированный (AAI543-S)
8-канальный вход тока, 8-канальный выход тока (HART)
(AAI841-H)
4-канальный вход тока, 4-канальный выход тока,
изолированные каналы (HART) (AAI835-H)
8-канальный выход тока, изолированный (HART)
(AAI533-H)
16-канальный выход тока, изолированный (HART)
(AAI543-H)
Тип IOM
Номер клеммы
Выход тока
с 9 по 16
Выход тока
с 9 по 16
Вход тока
2, 4, …,16
(четные номера)
Выход тока
с 5 по 8
Выход напряжения
2, 4, …,16
(четные номера)
с 1 по 16
Выход напряжения
с 1 по 16
Выход тока
с 1 по 8
Выход тока
с 1 по 16
Вход тока
с 9 по 16
Вход тока
с 5 по 8
Вход тока
с 1 по 8
Вход тока
с 1 по 16
Выход тока
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-104
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Компенсация холодного спая (RJCD) –
аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Компенсация холодного спая
Функция компенсации холодного спая задается для входа термопары в диалоговом окне
построителя IOM. Выбор элементов [Tools] (Инструменты), [Set Details] (Детализация)
построителя IOM открывают доступ к полю отметки [Cold Junction Function] (Функция
компенсации холодного спая).
По умолчанию это поле отмечено. Исключением является вход термопары типа В
(Type B).
Функция RJCD может быть задана для сигналов (клемм) следующих модулей в/в.
Таблица
Сигналы (клеммы), для которых возможно задание функции RJCD:
KFCS2/KFCS/FFCS
Тип (наименование модели)
Тип IOM
Номер клеммы
16-канальный вход термопары / мВ, изолированный (ААТ141-S)
Вход термопары с 1 по 16
16-канальный вход термопары / мВ, изолированный (АSТ143-S)
Вход термопары с 1 по 16
16-канальный вход термопары / мВ, изолированные каналы
(ААТ145-S)
15-канальный вход термопары, изолированные каналы
(МХ-совместимый) (ААТ145-S)
*1:
Вход термопары с 1 по 16
Вход термопары с 1 по 15 (*1)
Так как 16ая клемма используется в качестве входа компенсации холодного спая, только клеммы с 1 по 15 могут
использоваться для входа термопары.
n Фильтрация входного сигнала (PLFL) –
аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Импульсный вход – Фильтрация входного сигнала
Задание режима фильтрации входного сигнала производится в диалоговом окне
построителя IOM. Выбор элементов [Tools] (Инструменты), [Set Details] (Детализация)
построителя IOM открывают доступ к полю отметки [Input Filtering] (Фильтрация входного
сигнала).
По умолчанию это поле не отмечено.
Функция PLFL может быть задана для сигналов (клемм) следующих модулей в/в.
Таблица
Сигналы (клеммы), для которых возможно задание функции PLFL:
KFCS2/KFCS/FFCS
Тип (наименование модели)
8-канальный вход импульса (AAР135-S)
Тип IOM
Вход импульса
Номер клеммы
с 1 по 8
n Мощность датчика (VTTSEL) – аналоговый в/в FIO:
KFCS2/KFCS/FFCS
▼ Импульсный вход – Мощность датчика
Напряжение входного сигнала задается в диалоговом окне построителя IOM.
Варианты установки – 12 или 24 (В). Значение по умолчанию – 12.
Функция VTTSEL может быть задана для сигналов (клемм) следующих модулей в/в.
Таблица
Сигналы (клеммы), для которых возможно задание функции VTTSEL:
KFCS2/KFCS/FFCS
Тип (наименование модели)
8-канальный вход импульса (AAР135-S)
Тип IOM
Вход импульса
Номер клеммы
с 1 по 8
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-105
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Обнаружение OOP (OOPE) – аналоговый вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Обнаружение OOP
Обнаружение отключения выходного сигнала (OOP: разомкнутый выход) задается в
ведомости свойств модуля в/в отметкой поля [Detect OOP] в построителе. По умолчанию
это поле отмечено.
Задание OOPE возможно для следующих модулей в/в:
•
8-канальный вход тока, 8-канальный выход тока (AAI841-S)
•
8канальный вход напряжения, 8канальный выход тока (AAB841S)
•
8канальный вход напряжения, 8канальный выход тока (MAC2совместимое
расположение клемм) (AAB841S)
•
4канальный вход тока, 4канальный выход тока, изолированные каналы (AAI835-S)
•
8канальный выход тока, изолированный (ASI533S)
•
16канальный выход тока, изолированный (AAI543S)
•
8канальный вход тока, 8канальный выход тока (HART)(AAI841H)
•
4канальный вход тока, 4канальный выход тока, изолированные каналы (HART)
(AAI835-H)
•
8канальный вход импульса, 8канальный выход тока (РАСсовместимый)(AAР849S)
•
8канальный выход тока, изолированный (HART) (AAI533H)
•
16-канальный выход тока, изолированный (HART) (AAI543-H)
n Задание индикации обрыва (BOEN) –
аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Задать индикацию обрыва источника входного сигнала
Обнаружение обрыва источника входного сигнала задается в ведомости свойств модуля
в/в отметкой поля [Specify Burn] в построителе. По умолчанию это поле отмечено.
Если поле [Specify Burn] отмечено, необходимо выбрать режим индикации – [Upscale]
(верхнее защкаливание) или [Downscale] (нижнее зашкаливание). Установка по
умолчанию – [Downscale].
Установка по умолчанию – “Upscale”.
В случае изменения этой установки выполняется загрузка инициализации модуля в/в.
Задание функции BOEN возможно для следующих модулей в/в:
•
16канальный вход термопары/мВ, изолированный (AAT141S)
•
16канальный вход термопары/мВ, изолированный (AAT143S)
•
16канальный вход термопары/мВ, изолированные каналы (AAT145S)
•
15канальный вход термопары, изолированные каналы (MXсовместимый)
(AAT145S)
•
12канальный вход RTD, изолированный (AAR181S)
•
8канальный вход RTD/потенциометра, изолированный (ASR133S)
•
16-канальный вход RTD/потенциометра, изолированные каналы
(AAR145-S)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-106
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Сброс OOP (OPCLS) – аналоговый вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Сброс OOP
Функция сброса OOP устанавливает автоматический переход выхода в состояние
плотного закрытия, если состояние разомкнутого выхода (OOP) продолжается дольше
установленного времени (4 секунды).
Функция сброса OOP задается в ведомости свойств модуля в/в отметкой поля [OOP Clear].
По умолчанию это поле не отмечено (функция неактивна).
Задание функции OPCLS возможно для следующих модулей в/в:
•
8-канальный вход тока, 8-канальный выход тока (AAI841-S)
•
8канальный вход напряжения, 8канальный выход напряжения (AAB841S)
•
8канальный вход напряжения, 8канальный выход тока (MAC2совместимое
расположение клемм) (AAB841S)
•
4канальный вход тока, 4канальный выход тока, изолированные каналы (AAI835S)
•
8канальный вход импульса, 8канальный выход тока (РАСсовместимый) (AAР849S)
•
8канальный выход тока, изолированный (AAI533S)
•
16канальный выход тока, изолированный (AAI543S)
•
8канальный вход тока, 8канальный выход тока (HART)(AAI841H)
•
4канальный вход тока, 4канальный выход тока, изолированные каналы
(HART)(AAI835H)
•
8канальный выход тока, изолированный (HART) (ASI543-H)
•
16-канальный выход тока, изолированный (HART) (ASI533-H)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-107
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Установка коррекции компенсации холодного спая (RJCSEL) –
аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Коррекция компенсации холодного спая
Коррекция компенсации холодного спая для входа термопары задается в ведомости
свойств модуля в/в.
Варианты установки коррекции компенсации холодного спая и значения по умолчанию
различаются для каждого модуля IOM.
При выборе данной установки выполняется загрузка инициализации IOM.
Функция RJCSEL задается для следующих модулей в/в:
•
16канальный вход термопары/мВ, изолированный (AAT141S)
•
16канальный вход термопары/мВ, изолированный (AST143S)
•
16канальный вход термопары/мВ, изолированные каналы (AAT145S)
•
15-канальный вход термопары, изолированные каналы (MX-совместимый)
(AAT145-S)
Варианты выбора и значения по умолчанию приведены в таблице:
Таблица
Сигналы (клеммы) модулей в/в, для которых возможно задание RJCSEL:
KFCS2/KFCS/FFCS
Тип (наименование модели)
16-канальный вход термопары/мВ, изолированный (AAТ141-S)
16-канальный вход термопары/мВ, изолированный (ASТ143-S)
16-канальный вход термопары/мВ, изолированные каналы
(AAТ145-S)
15-канальный вход термопары, изолированные каналы
(МХ-совместимый) (AAТ145-S)
Варианты (по умолчанию)
Фиксирован на клемме EUR
Фиксирован на клемме EUR
Фиксирован на разъеме KS
Фиксирован на модуле обмена MX
n Дублирование – аналоговый вход/выход FIO: KFCS2/KFCS/FFCS
▼ Дублировать следующую карту – Аналоговый вход/выход
Дублирование с использованием смежного модуля в/в задается в ведомости свойств
модуля в/в отметкой поля [Duplicate Next Card].
По умолчанию поле не отмечено (функция неактивна).
Функцию дублирования можно задавать для 33 типов модулей аналогового в/в. В число
этих модулей, однако, не входит 16канальный вход импульса (РМ1совместимый)
(ААР149S).
СМОТРИТЕ
ТАКЖЕ
Перечисленные ниже подразделы раздела C2.1 «Соединение данных» для получения более подробной
информации по заданию функции дублирования:
“l Многоточечный дублированный аналоговый вход: KFCS2/KFCS/FFCS” в подразделе
“n Считывание данных с учетом дублированного входа”
“l Многоточечный дублированный аналоговый выход: KFCS2/KFCS/FFCS” в подразделе
“n Задание данных с учетом дублированного выхода”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-108
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Вход 1 командной строки: KFCS2/KFCS/FFCS
▼ Команда
Задайте индивидуальные установки для всех сигналов (клемм) модуля в/в в командной
строке.
Это задание выполняется в диалоговом окне настройки деталей построителя IOM.
•
Введите последовательность символов в командную строку и определите ее,
отделив запятой (,).
•
Последовательность символов командной строки проверяется при перезаписи или
загрузке. Ввод неверной командной строки ведет к ошибке.
•
Ввод значения, выходящего за пределы установленного диапазона, приводит к
ошибке.
•
При повторном задании командной строки, последнее задание получает приоритет.
В этом случае ошибка не возникает.
Команды, для которых предусмотрен ввод командной строки, указаны в таблице для
модуля аналоговых в/в.
Таблица
Вход командной строки для модуля аналоговых в/в: KFCS2/KFCS/FFCS
Команда
Описание
По умолчанию
INREV
Реверсирование входного сигнала
Нет
PVLMT
Предел измерения
Нет
TSHUT
Выход в состоянии плотного закрытия
Проверка на наличие короткого
SCCHK
замыкания
WIRING
Тип проводящего соединения
Приоритет базового устройства связи
HARTPRI
HART
Δ:
Способ задания
0.00125 А
ASI133: Да
ASR133: Нет
3
Yes (да) или No (нет)
No (нет) или
нижний предел ∆ верхний предел
от 0.00125 до 0.023 (ампер)
Yes (да) / No (нет) / <a value>
(значение)
2, 3, 4
Да
Yes (да) / No (нет)
Однобайтовый пробел
l INREV (реверсирование входного сигнала): KFCS2/KFCS/FFCS
Данная команда реверсирует входные сигналы. Задавайте в том случае, если в модуле
аналогового в/в для входа/выхода участка справедливо условие “Minimum range >
maximum range” (минимальный диапазон > максиального диапазона).
Синтаксис:
INREV=No
INREV=Yes
Параметры:
•
No (нет)
Входной сигнал не реверсируется (по умолчанию).
•
Yes (да)
Выполняется реверсирование входного сигнала.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-109
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
l PVLMT (Предел значений измерений): KFCS2/KFCS/FFCS
Задайте верхний и нижний пределы измерений. Если результат измерений выходит за
пределы установленного диапазона, ему присваивается значение верхнего или нижнего
предела.
Синтаксис:
PVLMT = No
PVLMT = 10 90
Параметры:
•
No (нет)
Пределы значений измерений не устанавливаются (по умолчанию).
•
Нижний предел ∆ верхний предел (%)
Δ: Однобайтовый пробел
В качестве верхнего и нижнего пределов измеряемого значения указывайте
фактические значения. Для данных, изменяющихся от 0 до100%, например, сигнала
тока или сигнала напряжения, в качестве границ указывайте от 0 до 100%.
Следует иметь в виду, что если установленный уровень обнаружения IOP выходит за
пределы диапазона измерений, ситуация IOP не регистрируется.
l TSHUT (Выходной сигнал плотного закрытия): KFCS2/KFCS/FFCS
Задайте выходной сигнал плотного закрытия модуля в/в. Выходной сигнал потного
закрытия используется при инициализации модуля в/в. Если функциональный блок,
подсоединенный к модулю в/в, имеет значение выходного сигнала 0% (или ниже),
выходной сигнал плотного закрытия, установленный для данного блока, генерируется
вместо данного выходного сигнала плотного закрытия.
Синтаксис:
TSHUT=0.00125
Параметры:
•
Выходной сигнал плотного закрытия
Значение выходного сигнала плотного закрытия задается в диапазоне от 0.00125
до 0.023. Единица измерения – ампер. Значение по умолчанию: 0.00125. Значение
выходного сигнала плотного закрытия не должно выходить за пределы диапазона
обнаружения OOP, то есть данная установка не должна превышать установки SOOP
(уровень обнаружения OOP).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-110
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
l SCCHK (Проверка на наличие короткого замыкания): KFCS2/KFCS/FFCS
Данная команда обеспечивает проверку на наличие короткого замыкания на модуле в/в.
При обнаружении короткого замыкании в качестве входного сигнала используется
значение, заданное на случай обрыва источника входного сигнала (BOEN). Команда
BOEN предусматривает задание режима обнаружения обрыва по нижнему или верхнему
зашкаливанию.
Синтаксис:
SCCHK=No
SCCHK=Yes
Параметры:
•
No (нет)
Проверка на наличие короткого замыкания не выполняется (установка по умолчанию)
•
Yes (да)
Проверка на наличие короткого замыкания выполняется.
В случае короткого замыкания в качестве входного значения используется значение,
заданное на случай обрыва источника входного сигнала (команда BOEN).
l WIRING (Тип проводящего соединения): KFCS2/KFCS/FFCS
Данная функция позволяет задать тип проводящего соединения термометра
сопротивления. Тип проводящего соединения потенциометра имеет фиксированную
установку – 3проводное соединение.
Синтаксис:
WIRING=2
Параметры:
2: 2проводное соединение
3: 3проводное соединение (по умолчанию)
4: 4проводное соединение
l HARTPRI (Приоритет базового устройства связи HART):
KFCS2/KFCS/FFCS
Данная команда задает приоритет базового устройства связи HART.
Модуль в/в и ННТ (ручной терминал) могут назначаться в качестве базового устройства
связи HART. Обычно модуль B/B используется в качестве главного базового устройства.
Синтаксис:
HARTPRI=Yes
Параметры:
•
Yes (да)
Используется в качестве главного базового устройства (по умолчанию)
•
No (нет)
Используется в качестве второстепенного базового устройства
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A1-111
l Включение/отключение ввода командной строки для сигналов (клемм)
модулей в/в: KFCS2/KFCS/FFCS
В таблице ниже показано включен или отключен ввод командной строки для каждого
модуля сигнала (клеммы).
Таблица
Включение/отключение ввода командной строки для модулей сигналов (клемм) (1/2):
KFCS2/KFCS/FFCS
HART
Номер
Тип
INREV PVLMT TSHUT SCCHK WIRING
Тип IOM
PRI
клеммы
(Наименование модели)
16-канальный вход тока
Вход тока
с 1 по 16
×
×
(AAI141-S)
16-канальный вход тока,
Вход тока
с 1 по 16
×
×
изолированный (AAI143-S)
8-канальный вход тока,
Вход тока
с 1 по 8
×
×
изолированный (AAI133-S)
8-канальный вход тока,
изолированные каналы
Вход тока
с 1 по 8
×
×
(AAI135-S)
16-канальный вход
Вход напряжения
с 1 по 16
×
×
напряжения (AAV141-S)
16-канальный вход
напряжения (от –10 до 10В) Вход напряжения
с 1 по 16
×
×
(AAV142-S)
16-канальный
вход напряжения,
Вход напряжения
с 1 по 16
×
×
изолированный (AAV144-S)
16-канальный вход
напряжения (от –10 до 10В), Вход напряжения
с 1 по 16
×
×
изолированный (AAV144-S)
Вход термопары
×
16-канальный вход
термопары/мВ,
Вход мВ (%)
с 1 по 16
×
×
изолированный (ААТ141-S) Вход термопары (В)
×
Вход
термопары
×
16-канальный вход
термопары/мВ,
Вход мВ (%)
с 1 по 16
×
×
изолированный (ААТ143-S) Вход термопары (В)
×
Вход термопары
×
16-канальный вход
термопары/мВ,
Вход мВ (%)
×
×
с 1 по 16
изолированные каналы
Вход термопары (В)
×
(ААТ145-S)
15-канальный вход
Вход термопары
×
с 1 по 15
термопары, изолированные
каналы (МХ-совместимый) Вход термопары (В) (*1)
×
(ААТ145-S)
Вход RTD
×
12-канальный вход RTD,
с 1 по 12
изолированный (AAR181-S) Вход RTD (Ом)
×
Вход RTD
×
×
×
8-канальный вход
Вход
с 1 по 8
×
×
×
RTD/потенциометра,
потенциометра
изолированный (ASR133-S)
Вход RTD (Ом)
×
×
Вход
RTD
×
16-канальный вход
Вход
RTD/потенциометра,
×
×
с 1 по 16
потенциометра
изолированные каналы
(AAR145-S)
Вход RTD (Ом)
×
x:
Пусто:
*1:
Ввод возможен.
Ввод невозможен.
Так как 16ая клемма используется в качестве входа начальной компенсации спая, только клеммы с 1 по 15 могут
использоваться для входа термопары.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A1-112
Включение/отключение ввода командной строки для модулей сигналов (клемм) (2/2):
KFCS2/KFCS/FFCS
Номер
клеммы
Тип
(Наименование модели)
8-канальный вход импульса
(ААР135-S)
16-канальный вход импульса (РМ1совместимый) (ААР149-S)
Вход
импульса
Вход
импульса
8-канальный вход тока,
8-канальный выход тока (AAI841-S)
Вход тока
с 1 по 8
Выход тока
с 9 по 16
8-канальный вход напряжения, 8канальный выход тока (AAВ841-S)
8-канальный вход напряжения,
8-канальный выход тока (МАС2совместимое расположение
терминалов) (AAВ841-S)
4-канальный вход тока,
4-канальный выход тока,
изолированные каналы (AAI835-S)
8-канальный вход импульса, 8канальный выход тока
(РАС-совместимый) (AAР849-S)
16-канальный выход напряжения
(от –10 до 10В) (AAV542-S)
16-канальный выход напряжения
(от –10 до 10В), изолированный
(AAV544-S)
8-канальный выход тока,
изолированный (ASI533-S)
16-канальный выход тока,
изолированный (AAI543-S)
16-канальный вход тока (HART)
(AAI141-H)
16-канальный вход тока,
изолированный (HART) (AAI143-H)
8-канальный вход тока,
изолированный (HART) (AAI133-H)
8-канальный вход тока,
изолированные каналы (HART)
(AAI135-H)
8-канальный вход тока,
8-канальный выход тока (HART)
(AAI841-H)
4-канальный вход тока,
4-канальный выход тока,
изолированные каналы (HART)
(AAI835-H)
8-канальный выход тока,
изолированный (HART) (ASI533-H)
16-канальный выход тока,
изолированный (HART) (AAI543-H)
Тип IOM
HART
PRI
с 1 по 8
с 1 по 16
Вход
с 1 по 8
напряжения
Выход тока
INREV PVLMT TSHUT SCCHK WIRING
×
×
×
×
×
с 9 по 16
1, 3, …, 15
Вход
(нечетные
напряжения
номера)
2, 4, …, 16
Выход тока (четные
номера)
Вход тока
с 1 по 4
Выход тока
с 5 по 8
×
×
×
×
×
×
×
1, 3, …, 15
Вход
(нечетные
напряжения
номера)
2, 4, …, 16
Выход тока (четные
номера)
Выход
с 1 по 16
напряжения
×
Выход
с 1 по 16
напряжения
Выход тока
с 1 по 8
×
Выход тока
с 1 по 16
×
Вход тока
с 1 по 16
×
×
×
Вход тока
с 1 по 16
×
×
×
Вход тока
с 1 по 8
×
×
×
Вход тока
с 1 по 8
×
×
×
Вход тока
с 1 по 8
×
×
×
Выход тока
с 9 по 16
Вход тока
с 1 по 4
Выход тока
с 5 по 8
×
×
Выход тока
с 1 по 8
×
×
Выход тока
с 1 по 16
×
×
×
×
×
×
×
x:
Ввод возможен.
Пусто: Ввод невозможен.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-113
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Командная строка 2 – аналоговый вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Команда
Задайте в командной строке конкретную установку установку для каждого модуля в/в.
Задание установки выполняется в ведомости свойств модуля в/в.
Ниже указаны команды, для которых предусмотрен ввод командной строки для модуля
аналоговых в/в.
Таблица
Ввод командной строки для модуля аналоговых в/в: KFCS2/KFCS/FFCS
Команда
Описание
По умолчанию
Задание уровня обнаружения
0.00085 А
SOOP
ООР
Yes (да) для выхода тока.
Задание функции
Для выхода напряжения: Yes (да),
ORBE
эхоконтроля выходного
если модуль в/в установлен в режим
сигнала
дублирования, и No (нет), если модуль
в/в задан как единичный.
Yes (да), если модуль в/в установлен в
Обнаружение короткого
режим дублирования, и No (нет), если
OSTE
замыкания выхода
модуль в/в задан как единичный
Yes (да), если модуль в/в установлен в
Проверка отсоединения
режим дублирования, и No (нет), если
CNCTCHK
разъема передней панели
модуль в/в задан как единичный.
FIXED_
Задание фиксированной
Функция FIXED_RJC выключена
RJC
температуры для RJC
Способ задания
от 0 до 0.023 А
Yes (да) или
No (нет)
Yes (да) или
No (нет)
Yes (да) или
No (нет)
Температура
l SOOP (Задание уровня обнаружения OOP): KFCS2/KFCS/FFCS
Задайте уровень обнаружения OOP.
Синтаксис:
SOOP=0.001
Параметр:
•
Уровень обнаружения SOOP
Уровень обнаружения OOP задается в диапазоне от 0 до 0.023 (Ампер). Значение по
умолчанию – 0.00085 A.
Для предотвращения срабатывания сигнализации OOP в случае перехода выхода в
состояние плотного закрытия, установка для SOOP должна иметь меньшее значение,
чем установка для TSHUT (выход плотного закрытия).
l ORBE(Эхоконтроль выходного сигнала): KFCS2/KFCS/FFCS
Функция обеспечивает обратное считывание выходного сигнала модуля в/в. Если
отклонение значения слишком велико, модуль в/в переходит в состояние сбоя (FAIL).
Синтаксис:
ORBE=Yes
ORBE=No
Параметр:
•
Yes (да)
Эхоконтроль выходного сигнала выполняется. (Установка по умолчанию, за
исключением модуля AAV542S, не настроенного на режим дублирования)
•
No (нет)
Эхоконтроль не выполнятеся. (Установка по умолчанию для модуля AAV542-S,
не настроенного на режим дублирования.).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-114
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
l CNCTCHK (Проверка отсоединения переднего разъема):
KFCS2/KFCS/FFCS
Задание проверки отсоединения переднего разъема. Если функция активна, при
обнаружении ошибки отсоединения переднего разъема модуль в/в переходит в состояние
сбоя (FAIL).
Синтаксис:
CNCTCHK=Yes
CNCTCHK=No
Параметр:
•
Yes (да)
Производится проверка отсоединения. (По умолчанию для модуля
в/в в режиме дублирования.)
•
No (нет)
Проверка отсоединения не производится. (По умолчанию для единичного модуля
в/в).
l OSTE (обнаружение короткого замыкания выхода): KFCS2/KFCS/FFCS
Укажите режим обнаружения короткого замыкания выхода. В случае короткого замыкания
выхода возможна отметка состояния данных как “OOP” (размыкание выхода).
Синтаксис:
OSTE=Yes
OSTE=No
Параметр:
•
Yes (да)
Выполняется обнаружение короткого замыкания выхода. (Эта установка
предусмотрена по умолчанию, если модуль в/в установлен в режим дублирования).
•
No (нет)
Обнаружение короткого замыкания выхода не выполняется. (Эта установка
предусмотрена по умолчанию, если модуль в/в задан как единичный).
l FIXED_RJC (задание фиксированной температуры для RJC):
KFCS2/KFCS/FFCS
Фиксированная температура используется в качестве температуры холодного спая,
участвующей в расчете температурной компенсации.
Синтаксис:
FIXED_RJC=25.0
Параметр:
•
Температура
В качестве единицы измерения фиксированной температуры RJC используется
единица измерения, заданная в ведомости свойств модуля в/в.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-115
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
l Включение/отключение ввода командной строки для модулей в/в:
KFCS2/KFCS/FFCS
В таблице ниже показано включен или выключен ввод командной строки для каждого
модуля в/в.
Таблица
Включение/выключение ввода командной строки для модулей в/в (1/2):
KFCS2/KFCS/FFCS
Тип (наименование модели)
SOOP ORBE CNCTCHK OSTE
16-канальный вход тока (AAI141-S)
x
16-канальный вход тока, изолированный (AAI143-S)
x
8-канальный вход тока, изолированный (AAI133-S)
x
8-канальный вход тока, изолированные каналы (AAI135-S)
x
16-канальный вход напряжения (AAV141-S)
x
16-канальный вход напряжения (от -10 до 10В) (AAV142-S)
x
16-канальный вход напряжения, изолированный (AAV144-S)
x
16-канальный вход напряжения (от -10 до 10В),
x
изолированный (AAV144-S)
16-канальный вход термопары / мВ, изолированный
x
(ААТ141-S)
16-канальный вход термопары /мВ, изолированный
x
(ААТ143-S)
16-канальный вход термопары / мВ, изолированные каналы
x
(AAT145-S)
15-канальный вход термопары, изолированные каналы
x
(МХ-совместимый) (AAT145-S)
12-канальный вход RTD, изолированный (AAR181-S)
x
8-канальный вход RTD/потенциометра, изолированный
x
(ASR133-S)
16-канальный вход RTD/потенциометра, изолированные
x
каналы (AAR145-S)
8-канальный вход последовательности импульсов (ААР135-S)
x
16-канальный импульсный вход (РМ1-совместимый)
x
(AAP149-S)
8-канальный вход тока, 8-канальный выход тока (AAI841-S)
x (*1)
x (*1)
x
8-канальный вход напряжения, 8-канальный выход тока
x (*1)
x (*1)
x
(AAB841-S)
8-канальный вход напряжения, 8-канальный выход тока
x (*1)
x (*1)
x
(МАС2-совместимое расположение терминалов) (AAB841-S)
4-канальный вход тока, 4-канальный выход тока,
x (*1)
x (*1)
x
изолированные каналы (AAI835-S)
8-канальный вход импульса, 8-канальный выход тока
x (*1)
x (*1)
x
(РАС-совместимый) (AAP849-S)
16-канальный выход напряжения (от -10 до 10 В) (AAV542-S)
x
x
16-канальный выход напряжения (от -10 до 10 В),
x
x
изолированный (AAV544-S)
8-канальный выход тока, изолированный (ASI533-S)
x
x
x
x
16-канальный выход тока, изолированный (AAI543-S)
x
x
x
16-канальный вход тока (HART) (AAI141-H)
x
16-канальный вход тока, изолированный (HART) (AAI143-H)
x
8-канальный вход тока, изолированный (HART) (AAI133-H)
x
8-канальный вход тока, изолированные каналы (HART)
x
(АА1135-Н)
8-канальный вход тока, 8-канальный выход тока (HART)
x (*1)
x (*1)
x
(АА1841-Н)
4-канальный вход тока, 4-канальный выход тока,
x (*1)
x (*1)
x
изолированные каналы (HART) (AAI835-H)
8-канальный выход тока, изолированный (HART) (ASI533-H)
x
x
x
x
16-канальный выход тока, изолированный (HART) (AAI543-H)
x
x
x
FIXED_RJC
x
x:
Ввод возможен.
Пусто: Ввод невозможен.
*1:
Командная строка отображается только в точках выхода.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-116
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A3.4.2
Параметры дискретных входов/выходов FIO
Данный раздел содержит описание перечисленных ниже параметров модуля в/в,
классифицируемых как дискретные в/в FIO.
•
Режим (*1)
•
Имя позиции P&ID (ПИДрегулятора)
•
Имя позиции
•
Комментарий позиции
•
Метка положения переключателя
•
Формат метки
•
Кнопка 1, кнопка 2
•
Уровень безопасности
•
Маркер позиции (*2)
•
Верхнее окно (*2)
•
Номер подсказки (*2)
•
Пропорциональный времени цикл импульсов ON/OFF (PP)
•
Смещение начала работы (OF)
•
Настройка фильтра (SIN_CTL)
•
Граница обнаружения (PEG)
•
Установка перехода на аварийный режим (FBK)
•
Автоматическое удаление связанных с зашумлением событий (EVRDELSET)
•
Временной интервал автоматического кдаления связанных с зашумлением
событий (EVTDELTIME)
•
Количество событий за период (EVTDELNUM)
•
Дублирование
•
Командная строка
*1:
*2:
Режим точки отображается для всех модулей дискретных в/в в FIO.
Указывает параметры настройки деталей.
РЕКОМЕНДАЦИИ
Если позицию, в которую уже по умолчанию вводилась установка, оставить не заполненной, это приведет
к ошибке и возвращению прежде заданной установки. Позиции, пустые по умолчанию, могут оставаться
пустыми.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-117
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Режим точки – дискретный вход/выход FIO: KFCS2/KFCS/FFCS
▼ Режим
Режим работы каждого клеммы задается в построителе IOM.
Выбор режима точки зависит от типа модуля в/в.
Если режим точки задается для клеммы нечетной точки в модуле широтноимпульсного
выхода или модуле выхода состояния/широтноимпульсного выхода, режим точки для
клеммы четной точки (получаемой добавлением 1 к нечетной) автоматически получает
идентичную установку. Если режим точки задан для клеммы четной точки, режим точки
для клеммы нечетной точки (получаемой вычитанием 1 из четной) также автоматически
получает идентичную установку.
Например, если режим точки для %Z011101 установлен на PW, режим точки для
%Z011102 автоматически устанавливается также на PW.
Приведенная ниже таблица показывает соответствие между типом модуля и режимом
точки.
Таблица
Соответствие между типом модуля и режимом точки: KFCS2/KFCS/FFCS
Режим точки
SI
SI-SOE
PB
SO
PW
TP
Тип модуля
Вход состояния
Вход состояния (SOE)
Кнопочный вход
Выход состояния
Широтно-импульсный выход
Пропорциональный времени переключающий выход ON/OFF
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-118
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
Ниже приведен список режимов точки с указанием установок по умолчанию.
Таблица
Варианты выбора режима точки и значения по умолчанию: KFCS2/KFCS/FFCS
Терминал
Направление
сигнала
Режим точки
по
варианты
умолчанию
Все каналы
Вход
SI (фикс.)
SI
Все каналы
Вход
SI, SI-SOE
SI
Все каналы
Вход
РВ (фикс.)
РВ
с 1 по 32
с 33 по 64
Вход
Вход
РВ (фикс.)
SI (фикс.)
РВ
SI
Все каналы
Выход
SO (фикс.)
SO
Все каналы
Выход
PW, TP
PW
32-канальный выход состояния, 32-канальный широтноимпульсный выход (ADV561-Р)
с 1 по 32
с 33 по 64
Выход
Выход
PW, TP
SO (фикс.)
PW
SO
32-канальный широтно-импульсный выход состояния
(ADV551-Р)
Все каналы
Выход
SO, PW, TP SO
64-канальный широтно-импульсный выход состояния
(ADV561-Р)
с 1 по 32
с 33 по 64
Выход
Выход
SO, PW, TP SO
SO (фикс.) SO
16-канальный выход состояния / широтно-импульсный
выход / релейный выход (ADR541-Р)
Все каналы
Выход
SO, PW, TP SO
с 1 по 16
с 17 по 32
с 1 по 16
Вход
Выход
Вход
SI (фикс.)
SO (фикс.)
SI (фикс.)
с 17 по 32
Выход
SO, PW, TP SO
Все каналы
Вход
SI (фикс.)
SI
Все каналы
Вход
РВ (фикс.)
РВ
Все каналы
Выход
SO, PW, TP SO
с 1 по 32
Вход
SI (фикс.)
с 33 по 64
Выход
SO, PW, TP SO
Все каналы
Вход
SI (фикс.)
Все каналы
Выход
SO, PW, TP SO
Тип IOM
32-канальный вход состояния для единичного модуля
(ADV157-S)
32-канальный вход состояния (ADV151-P)
64-канальный вход состояния (ADV161-P)
16-канальный вход состояния 100 В переменного тока
(ADV141-P)
16-канальный вход состояния 200 В переменного тока
(ADV142-P)
16-канальный вход состояния (ASD143-P)
32-канальный вход состояния SOE (ADV151-E) (*1)
32-канальный кнопочный вход (ADV151-Р)
16-канальный кнопочный вход 100 В переменного тока
(ADV141-P)
16-канальный кнопочный вход 200 В переменного тока
(ADV142-P)
16-канальный кнопочный вход (ASD143-P)
32-канальный вход состояния, 32-канальный кнопочный
вход (ADV161-Р)
32-канальный выход состояния для единичного модуля
(ADV557-S)
32-канальный выход состояния (ADV551-P)
64-канальный выход состояния (ADV561-P)
16-канальный релейный выход состояния (ADR541-P)
8-канальный выход состояния (ASD533-S)
32-канальный широтно-импульсный выход (ADV551-Р)
16-канальный широтно-импульсный релейный выход
(ADR541-P)
16-канальный вход состояния / 16-канальный выход
состояния (ADV851-S)
ST2-совместимый (16-канальный вход состояния,
16-канальный широтно-импульсный релейный выход
состояния) (ADV859-Р)
ST3-совместимый (32-канальный вход состояния)
(ADV159-Р)
ST3-совместимый (32-канальный кнопочный вход)
(ADV159-Р)
ST4-совместимый (32-канальный широтно-импульсный
выход состояния) (ADV559-Р)
ST5-совместимый (32-канальный вход состояния,
32-канальный широтно-импульсный выход состояния)
(ADV869-Р)
ST6-совместимый (64-канальный вход состояния)
(ADV169-Р)
ST7-совместимый (64-канальный широтно-импульсный
выход состояния) (ADV569-Р)
*1:
SI
SO
SI
SI
SI
Вариант применим только для модулей управления участком станций KFCS2 и KFCS, поддерживающим
дублированную конфигурацию (AFS30D, AFS40D, AFG30D и AFG400).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A1-119
l Смешение сигналов PW и TP: KFCS2/KFCS/FFCS
Для модулей в/в, располагающих выбором из широтно-импульсной и пропорциональной
времени установок сигналов (PW и TP), возможна установка каждого клеммы на PW
или TP. Однако, если PW или TP задается для клеммы нечетной точки, режим точки для
клеммы четной точки (получающейся добавлением 1 к нечетной) автоматически получает
идентичную установку. Если PW или TP задается для клеммы четной точки, режим точки
для клеммы нечетной точки (получающейся вычитанием 1 из четной) также автоматически
получает идентичную установку.
l Смешение сигналов SO, PW и TP: KFCS2/KFCS/FFCS
Для модулей в/в, располагающих выбором из логической, широтно-импульсной и
пропорциональной времени установок сигналов (SO, PW и TP), возможна установка
каждого сигнала на SO, PW или TP. При этом выполняются следующие условия:
•
Если сигнал нечетной точки установлен на PW, терминал четной точки
(получающейся добавлением 1 к нечетной) автоматически получает идентичную
установку.
• Если сигнал нечетной точки установлен на SO или TP, сигнал четной точки
(получающейся добавлением 1 к нечетной) может быть установлен только на SO или
TP. Попытка задать PW приводит к ошибке.
• SO устанавливается как пропорциональный времени режим включения/выключения
(ON/OF) с предусмотренным в базе данных импульсом циклов ON/OFF (РР), равным
8 мс.
Таблица
Комбинации, допускающие смешение SO, PW и TP: KFCS2/KFCS/FFCS
PW
TP
SO
PW
×
TP
SO
×
×
×
×
x: Cмешение допускается
Пусто : Смешение не допускается
n Имя позиции P&ID – дискретный вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Имя позиции на технологической схеме (P&ID)
В качестве имени тега P&ID в построителе IOM возможно задание до 32 символов.
Установка – произвольная, по умолчанию – пусто.
n Имя позиции – дискретный вход/выход FIO: KFCS2/KFCS/FFCS
▼ Имя позиции
Имя позиции задается в построителе IOM.
В качестве имени позиции допускается ввод строки длиной до 16 однобайтовых или
8 двухбайтовых символов. По умолчанию установка отсутствует.
Установку имени позиции можно пропустить.
n Комментарий позиции – дискретный вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Комментарий позиции
Комментарий позиции задается в построителе IOM.
В качестве комментария позиции допускается ввод строки длиной до 24 однобайтовых
или 12 двухбайтовых символов. По умолчанию установка отсутствует.
Установка комментария позиции может быть пропущена.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A1-120
n Метка положения переключателя – дискретный вход/выход FIO:
KFCS2/KFCS/FFCS
Метка положения переключателя задается в построителе IOM.
Данная установка может быть выбрана в меню списка вариантов или в меню данных.
Имена вариантов в меню списка вариантов и в меню данных задаются в списке меток
положения переключателя. Возможно также прямое задание имени метки путем ввода
строки длиной до 8 однобайтовых или 4 двухбайтовых символов для каждой из меток
(Label) от 1 до 4.
Формат ввода метки положения переключателя:
<Label 1>, <Label 2>, <Label 3>, <Label 4>
Метки должны разделяться запятыми (,). Установка по умолчанию: [ON,, OFF, ON].
Операция сохранения меток различна для ручного и автоматического режимов. Ручной
или автоматический режим задается в ведомости свойств.
СМОТРИТЕ
ТАКЖЕ
•
Для автоматического режима:
Допускается также ввод строк, отличных от вариантов, указанных в меню
списка вариантов. Вводимая строка регистрируется как новая метка положения
переключателя при загрузке (перезаписи).
•
Для ручного режима:
Попытка ввода строки, отличной от вариантов, указанных в меню списка вариантов,
приводит к ошибке при загрузке (перезаписи).
Для получения более подробной информации по метке положения переключателя смотрите раздел:
E6.2 “Метки положения переключателя”
n Формат метки – дискретный вход/выход FIO: KFCS2/KFCS/FFCS
Формат метки (отображает направления кнопок на схемах приборной панели) задается в
построителе IOM.
Возможны варианты: “Direct” (прямое) или “Reverse” (обратное).
Установка по умолчанию – “Direct”.
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации по метке положения переключателя смотрите подраздел:
“n Формат метки – Метки положения переключателя” в разделе E6.2 “Метки положения
переключателя”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-121
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Цвет кнопки – дискретный вход/выход FIO: KFCS2/KFCS/FFCS
Цвет кнопок на схеме приборной панели задается в построителе IOM.
Варианты выбора приведены ниже. Установка по умолчанию – “R” (красный).
СМОТРИТЕ
ТАКЖЕ
•
Красный (R)
•
Черный (N)
•
Зеленый (G)
•
Желтый (Y)
•
Синий (B)
•
Пурпурный (M)
•
Голубой (C)
•
Белый (W)
•
Стальной синий (SB)
•
Розовый (PK)
•
Молодая зелень (SG)
•
Оранжевый (OR)
•
Желтоватозеленый (YG)
•
Фиолетовый (VO)
•
Небесная синева (DB)
•
Серый (GR)
Для получения более подробной информации по метке положения переключателя смотрите подраздел:
“n Цвета кнопок – Метки положения переключателя” в разделе E6.2 “Метки положения
переключателя”
n Уровень безопасности – дискретный вход/выход FIO:
KFCS2/KFCS/FFCS
Уровень безопасности задается в построителе IOM.
Возможные варианты: [1], [2], [3], [4], [5], [6], [7] или [8]. Установка по умолчанию – [4].
СМОТРИТЕ
ТАКЖЕ
Подробно об уровнях безопасности см. подраздел:
“n Уровни безопасности” в разделе F3.4 “Безопасность функциональных блоков”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-122
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Метка позиции – дискретный вход/выход FIO: KFCS2/KFCS/FFCS
Метка позиции задается в построителе IOM.
Ниже перечислены возможные варианты выбора. Установка по умолчанию – “General”
(общая).
•
Important with Ack (Важная с квитированием)
•
General (Общая)
•
Aux.1 (Вспомогательная 1)
•
Aux.2 (Вспомогательная 2)
•
Important (Важная)
•
General with Ack (общая с квитированием)
•
Aux.1 with Ack (Вспомогательная 1 с квитированием)
•
Aux.2 with Ack (Вспомогательная 2 с квитированием)
n Верхнее окно – дискретный вход/выход FIO: KFCS2/KFCS/FFCS
Наименование панели, расширяющейся до размеров верхнего окна, задается в
построителе IOM.
По умолчанию ничего не устанавливается.
В качестве имени верхнего окна задается строка длиной до 16 прописных
буквенноцифровых символов. Установка верхнего окна может быть пропущена.
РЕКОМЕНДАЦИИ
Наименование верхнего окна сохраняется в буфере обмена посредством выбора [Tag window name list]
(Список имен окна позиций) в меню [Tool] (Инструментарий), затем подходящего имени в данном списке
с последующим нажатием клавиши [Copy] (Копировать). Удобно, если имя верхнего окна, хранящееся в
буфере обмена, скопировано в соответствующее поле.
n Номер подсказки – дискретный вход/выход FIO:
KFCS2/KFCS/FFCS
Номер подсказки, назначаемый пользователем, задается в построителе IOM.
Установка по умолчанию отсутствует.
В качестве номера подсказки вводится желаемый идентификатор подсказки.
Формат идентификатора подсказки:
HWnnnn
HW
nnnn
:
:
Всегда HW
Идентификатор подсказки из четырех цифр
Номер подсказки можно не задавать.
РЕКОМЕНДАЦИИ
Номер подсказки сохраняется в буфере обмена посредством выбора [Tag window name list] (Список имен
окна позиций) в меню [Tool] (Инструментарий), затем подходящего номера подсказки в данном списке
с последующим нажатием клавиши [Apply] (Применить). Удобно, если номер подсказки, хранящийся в
буфере обмена, скопирован в соответствующее поле.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-123
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Период пропорциональных времени импульсов ON/OFF –
дискретный вход/выход FIO: KFCS2/KFCS/FFCS
▼ Пропорциональные времени импульсы ON/OFF
Цикл пропорциональных времени импульсов включения/выключения (ON/OFF) задается
в диалоговом окне настройки деталей построителя IOM. Установка возможна только для
клемм режимом точки TP (пропорциональный времени выход ON/OFF).
Задайте численное значение в интервале 0 – 300 сек. для периода цикла импульсов ON/
OFF.
Значение по умолчанию – 10 секунд.
n Смещение начала работы (OF) – дискретный вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Фазирование
Смещение начала работы устанавливается в построителе IOM. Установка возможна
только для клемм с режимом точки ТР. Смещение начала работы используется для
задания времени смещения фазы цикла ON/OFF для каждого выхода, если в одном
модуле есть несколько пропорциональных времени выходов ON/OFF.
Задайте численное значение в интервале 0 – 300 сек. для смещения начала работы.
Значение по умолчанию: 0.1 сек Х (номер клеммы – 1).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-124
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Установка фильтра(SIN_CTL) – дискретный в/в FIO:
KFCS2/KFCS/FFCS
▼ Установка фильтра
Фильтр задается в свойствах модуля в/в.
Фильтр используется для предотвращения ложного срабатывания изза вибрационного
шума дискретного входа. Установкой для фильтра является число дискретных замеров.
Период дискретного замера составляет 2 миллисекунды, поэтому время фильтра
рассчитывается как (заданная установка х 2 мс). При этом обеспечивается отфильтровка
вибрационного шума, чей временной диапазон не превышает значения времени фильтра.
Например, задание для фильтра установки 2 обеспечивает отфильтровку вибрационного
шума с временным диапазоном менее 4 мс (2 х 2 мс).
Время фильтра задается в ведомости свойств построителя модуля в/в. Варианты – [2], [4],
[8], [16], [32], [64], [128] или [256]. Однако, для модуля ADV151E можно задавать четные
номера от 2 до 256.
Значение по умолчанию – [2].
Установка SIN_CTL возможна только для следующих модулей в/в:
•
32канальный вход состояния для единичного модуля (ADV157S)
•
32канальный вход состояния (ADV151P)
•
64канальный вход состояния (ADV161-P)
•
16канальный вход состояния 100В переменного тока (ADV141P)
•
16канальный вход состояния 200В переменного тока (ADV142P)
•
16канальный вход состояния (ASD143P)
•
32канальный вход состояния SOE (ADV151E) (*1)
•
32канальный кнопочный вход (ADV151-P)
•
16канальный кнопочный вход 100 В переменного тока(ADV141P)
•
16канальный точечный вход 200 В переменного тока (ADV142P)
•
16канальный кнопочный вход (ASD143P)
•
32канальный вход состояния, 32канальный кнопочный вход (ADV161P)
•
16канальный вход состояния, 16канальный выход состояния (ADV851S)
•
ST2совместимый (16канальный вход состояния, 16канальный
широтноимпульсный выход состояния) (ADV859P)
•
ST3совместимый (32канальный вход состояния) (ADV159P)
•
ST3совместимый (32канальный точечный вход) (ADV159P)
•
ST5совместимый (32канальный вход состояния, 32канальный
широтноимпульсный выход состояния) (ADV869P)
•
ST6совместимый (64 канальный вход состояния) (ADV169P)
*1:
Применим только к модулям управления станций KFCS2 и KFCS с поддержкой дублированной конфигурации (AFS30D,
AFS40D, AFG30D и AFG40D).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-125
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Граница обнаружения (PEG) – дискретный вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Граница обнаружения
Граница обнаружения задается в свойствах модуля в/в.
Данный параметр задает, обнаруживается ли нажатие кнопки при изменении входного
сигнала из состояния OFF (выкл.) в состояние ON (вкл.) или из состояния ON в состояние
OFF при кнопочном входном сигнале.
Выберите одну из следующих позиций. Установка по умолчанию – [ON].
•
ON:
Обнаружение границы при переходе из OFF в ON.
•
OFF:
Обнаружение границы при переходе из ON в OFF.
•
BOTH:
Обнаружение границ при переходе из OFF в ON и из ON в OFF.
Задание функции PEG возможно для следующих модулей в/в:
•
32канальный кнопочный вход (ADV151P)
•
16канальный кнопочный вход 100 В переменного тока (ADV141P)
•
16канальный кнопочный вход 200 В переменного тока (ADV142P)
•
16канальный кнопочный вход (ASD143P)
•
32канальный вход состояния, 32канальный кнопочный вход (ADV161P)
•
ST3-совместимый (32-канальный кнопочный вход) (ADV159-P)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-126
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Переход на аварийный режим (FBK) – дискретный в/в FIO:
KFCS2/KFCS/FFCS
▼ Выполнить переход на аварийный режим
Задание функции перехода на аварийный режим задается в ведомости свойств модуля
в/в отметкой поля [Perform Fallback] (Выполнить переход на аварийный режим).
Установка по умолчанию поле отмечено (функция активна). Если конфигурация модуля
в/в настроена на дублирование, отметка этого поля является фиксированной.
При задании функции перехода на аварийный режим активна необходимо выбрать режим
перехода из перечисленных ниже вариантов. Установка по умолчанию – [All points Maintain
Current Value] (Все точки сохраняют текущее значение).
•
All points maintain current value (Все точки сохраняют текущее значение)
Сохранение текущего статуса (ON или OFF) в случае сбоя, а при возвращении
в рабочий режим – продолжение работы в состоянии ON или OFF.
•
All points off (Все точки OFF)
Устанавливает все контакты в состояние OFF (выкл.).
Переход на аварийный режим (FBK) возможен только для следующих модулей в/в:
•
32канальный выход состояния для единичного модуля (ADV557S)
•
32канальный выход состояния (ADV551P)
•
64канальный выход состояния (ADV561P)
•
16канальный релейный выход состояния (ADR541P)
•
16канальный выход состояния (ASD533S)
•
32канальный широтноимпульсный выход (ADV551P)
•
16канальный широтноимпульсный релейный выход (ADR541P)
•
32канальный выход состояния, 32канальный широтноимпульсный выход
(ADV561P)
•
32канальный широтноимпульсный выход состояния (ADV551P)
•
64канальный широтноимпульсный выход состояния (ADV561P)
•
16канальный выход состояния/широтноимпульсный релейный выход
(ADR541P)
•
16канальный вход состояния/16канальный выход состояния
(ADV851S)
•
ST2совместимый (16канальный вход состояния, 16канальный выход состояния/
широтноимпульсный выход) (ADV859P)
•
ST4совместимый (32канальный выход состояния/широтноимпульсный выход)
(ADV559P)
•
ST5совместимый (32канальный вход состояния, 32 канальный выход состояния/
широтноимпульсный выход) (ADV869-P)
•
ST7совместимый (64канальный широтноимпульсный выход состояния) (ADV569P)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-127
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Автоматическое удаление связанных с зашумлением событий
(EVTDELSET) – дискретный вход/выход FIO: KFCS2/KFCS
Сигналы событий, приходящие с модуля входа состояния SOE могут искажаться изза
шума, например, вызванного вибрацией реле. Необходимо автоматически удалять
связанные с зашумлением события с определенным периодом.
Функция автоматического удаления событий зашумления задается отметкой поля
[Automatically Delete Noisy Events] в ведомости свойств модуля
в/в. По умолчанию поле отмечено (функция активна).
Данная опция (EVTDELSET) применима только для следующего модуля в/в:
•
32канальный вход состояния SOE (ADV151E)
После отметки данной опции необходимо задать установки для элементов [Time] (Время)
и [Number of Events] (Количество событий).
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации по запрещению повторяющихся событий смотрите пункт:
“l Автоматическое удаление события” в подразделе “n Функции ADV151-E/AGP813-S” раздела
M10.1.1 “Функции FCS”
n Временной интервал автоматического удаления связанных
с зашумлением событий (EVTDELTIME) –
дискретный вход/выход FIO: KFCS2/KFCS
Временной интервал задается в ведомости свойств модуля в/в. Установка возможна,
только если отмечено поле [Automatically Delete Noisy Events] (Автоматическое удаление
связанных с зашумлением событий).
Возможные варианты: [0.5], [1], [1.5], [2], [2.5], [3], или [3.5]. Единица измерения – сек.
Установка по умолчанию – [1] (сек).
Данная опция (EVTDELTIME) применима только для следующего модуля в/в:
•
32канальный вход состояния SOE (ADV151E)
n Количество событий за период (EVTDELNUM) –
дискретный вход/выход FIO: KFCS2/KFCS
Функция обеспечивает задание количества событий, не удаляемых как связанные с
зашумлением повторяющиеся события, за период. Задание функции выполняется в
ведомости свойств модуля в/в. Варианты: [3] или [5]. Установка по умолчанию – [3].
Данная опция (EVTDELTIME) применима только для следующего модуля в/в:
•
32канальный вход состояния SOE (ADV151-E).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-128
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Дублирование – дискретный вход/выход FIO: KFCS2/KFCS/FFCS
▼ Дублирование следующей карты – Вход/выход состояния
Режим дублирования с использованием смежного модуля в/в устанавливается в
построителе модуля в/в отметкой поля [Duplicate Next Card] (Дублирование следующей
карты).
По умолчанию поле не отмечено.
Данная установка не предусмотрена для дискретных модулей в/в (ADV157S,
ADV557S), не поддерживающих дублирующую конфигурацию, а также для модулей
широтноимпульсного выхода состояния (ADV551Р, ADV561Р, ADR541Р).
Модули могут устанавливаться на удаленном узле, таком как ST3совместимый модуль
(ADV159P), ST4совместимый модуль (ADV559P), ST5совместимый модуль (ADV869P),
ST6совместимый модуль (ADV169P) или ST7совместимый модуль (ADV569P) не
поддерживают резервированной конфигурации.
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации по заданию функции дублирования смотрите
перечисленные ниже подразделы раздела C2.1 «Соединение данных»:
“l Многоточечный дублированный аналоговый вход” в “n Считывание данных с учетом
дублированного входа”
“l Многоточечный дублированный аналоговый вход” в “n Задание данных с учетом
дублированного выхода”
n Командная строка – дискретный вход/выход FIO:
KFCS2/KFCS/FFCS
▼ Команда
Задайте конкретную установку для каждого модуля в/в в командной строке.
ПРЕДУПРЕЖДЕНИЕ
Если содержание командной строки изменяется, инициируется перезагрузка
конфигурации модуля в/в для данного модуля в/в. Во время загрузки модуль некоторое
время пребывает в состоянии отказа (FAIL). Поэтому при изменении командной строки
будьте внимательны.
Данная установка задается в ведомости свойств модуля в/в.
Ниже даны команды, которые могут вводить командную строку для аналогового
модуля в/в.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-129
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
l CNCTCHK (Проверка отсоединения фронтального разъема):
KFCS2/KFCS/FFCS
Задайте, проверять или нет отсоединение фронтального разъема. Если при заданной
проверке отсоединения фронтального разъема обнаруживается ошибка такого
отсоединения, модуль в/в переходит в состояние “Fail” (сбой).
Синтаксис:
CNCTCHK=Yes
CNCTCHK=No
Параметр:
•
Yes (да)
Производится проверка отсоединения фронтального разъема. (По умолчанию, когда
модуль в/в установлен в режим дублирования).
•
No (нет)
Проверка отсоединения фронтального разъема не производится. (По умолчанию,
когда модуль в/в задан как единичный).
Модули в/в, для которых возможно задание функции CNCTCHK:
•
32канальный вход состояния (ADV151P)
•
64канальный вход состояния (ADV161P)
•
16канальный вход состояния (ASD143P)
•
32канальный вход состояния SOE (ADV151E) (*1)
•
32канальный кнопочный вход (ADV151P)
•
16канальный кнопочный вход (ASD143P)
•
32канальный вход состояния, 32канальный кнопочный вход (ADV161P)
•
32канальный выход состояния (ADV551P)
•
64канальный выход состояния (ADV561P)
•
8канальный выход состояния (ASD533S)
•
32канальный широтноимпульсный выход (ADV551P)
•
32-канальный выход состояния, 32канальный широтноимпульсный выход
(ADV561P)
•
32канальный выход состояния/широтноимпульсный выход (ADV551P)
•
64канальный выход состояния/широтноимпульсный выход (ADV561P)
•
16-канальный вход состояния, 16канальный выход состояния
(ADV851S)
*1:
Применим только к модулям управления станций KFCS2 и KFCS с поддержкой дублированной конфигурации (AFS30D,
AFS40D, AFG30D и AFG40D).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-130
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
l Обрыв контактного вывода (LBENBL)
Задание проверки на наличие обрыва контактного вывода.
Синтаксис:
LBENBL=No
Параметр:
•
No (нет)
Проверка на наличие обрыва контактного вывода не производится (установка по
умолчанию).
•
Yes (да)
Выполнение проверки на наличие обрыва контактного вывода.
Модули в/в, для которых возможно задание функции LBENLB:
•
16канальный вход состояния (ASD143P)
•
16канальный кнопочный вход (ASD143P)
•
16канальный выход состояния (ASD533S)
l Короткое замыкание (SCENBL)
Задание проверки на наличие короткого замыкания.
Синтаксис:
SCENBL=No
Параметр:
•
No (нет)
Проверка на наличие короткого замыкания не производится (установка по
умолчанию).
•
Yes (да)
Выполнение проверки на наличие короткого замыкания.
Модули в/в, для которых возможно задание функции SCENLB:
•
16канальный вход состояния (ASD143P)
•
16канальный кнопочный вход (ASD143P)
•
16канальный выход состояния (ASD533S)
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A1-131
l Режим проверки на наличие обрыва контактного вывода (LBMODE)
Если при выключении выхода (OFF) пропускание малого тока по замкнутому контуру
невозможно, задание этой установки обеспечивает выключение функции проверки на
наличие обрыва контактного вывода при выключении выхода (OFF).
Синтаксис:
LBMODE=Yes
Параметр:
•
No (нет)
При выключении выхода (OFF) пропускается малый ток для проверки на наличие
обрыва контактного вывода (установка по умолчанию).
•
Yes (да)
При выключении выхода (OFF) малый ток не пропускается, и функция проверки на
наличие обрыва контактного вывода не работает.
Модули в/в, для которых возможно задание функции LBMODE:
•
16канальный выход состояния (ASD533S)
РЕКОМЕНДАЦИИ
Если активна функция проверки на наличие обрыва контактного вывода и функция проверки на наличие
короткого замыкания, обработка в/в сигналов в случае обрыва контактного вывода или короткого
замыкания выполняется следующим образом.
• В случае обрыва контактного вывода или короткого замыкания модуль в/в сохраняет последние
исправные значения до восстановления работоспособности модуля в/в.
• В случае обрыва контактного вывода или короткого замыкания состояние данных модуля в/в
соответствует состоянию, предусмотренному на случай других ошибок (BAD, NRDY, PFAIL, LPFL).
• Если к модулю в/в подключен функциональный блок, обладающий функцией приема сигналов о
состоянии модуля в/в, например, прибор переключения или блок управления двигателем, возможно
срабатывание индикации OOP или IOP в случае обрыва контактного вывода или короткого
замыкания на подключенном модуле в/в. Одновременно происходит переход блока в ручной режим.
(Функциональный блок, подключаемый к модулю в/в не напрямую, а с использованием логической
таблицы для проверки состояния ON/OFF модуля, не может принимать сигналы об ошибках).
• Если к модулю выхода подведены несколько каналов, возникновение ошибки на одном из них
влияет на состояние сигналов всех других каналов.
• Если к модулю выхода подведены несколько каналов, возникновение ошибки на одном из них
влияет на выходные значения всех других каналов.
При создании программного приложения для текущего контроля состояния сигналов каждого канала,
необходимо выполнять следующие рекомендации:
• Используйте функциональные блоки, обладающие функцией приема сигналов о состоянии модуля
в/в, например, прибор переключения или блок управления двигателем, подключенные к этому
модулю в/в. На возникновение ошибки на модуле в/в может указывать индикация IOP и ООР.
• Используйте блоки логического управления, например, логические таблицы, для проверки сигналов
о состоянии модуля в/в.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-132
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
A3.4.3
Установочные параметры переменной HART
Данный раздел содержит описание перечисленных ниже установочных параметров
переменных HART модулей в/в, относящихся к аналоговым в/в FIO.
•
Канал
•
Тип данных
•
Адрес опроса
•
Служебный комментарий
•
Имя позиции P&ID (ПИДрегулятора) (*1)
•
*1:
Метка (*1)
Относится к параметрам детализации.
РЕКОМЕНДАЦИИ
В построителе модуля в/в, поддерживающего связь HART, имеются страницы [Analog Data] (аналоговые
данные) и [HART Variable] (переменная HART). На странице [Analog Data] задаются установки,
относящиеся к аналоговым в/в, а на странице [HART Variable] – установки, относящиеся к переменным
HART.
На странице [HART Variable] для каждой переменной устройства HART (PV/SV/IV/FV) может назначаться
терминал (%Z).
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации по установочным параметрам, относящимся к аналоговым
данным для модулей, поддерживающих связь HART, смотрите раздел:
A3.4.1 “Параметры входов/выходов FIO”
n Канал – переменная HART: KFCS2/KFCS/FFCS
▼ Канал
Установки для канала задаются на странице [HART Variable] (переменная HART)
построителя модулей в/в.
Канал задается путем ввода 2символьного номера (от 01 до 16 или от 01 до 08) элемента,
присваиваемого аналоговым данным соответствующего устройства.
По умолчанию данная установка пуста.
РЕКОМЕНДАЦИИ
•
•
Номер элемента для аналоговых данных отображается в формате от %Znnu101 до %Znnu116
(nn: номер узла, u: номер слота) или от %Znnu101 до %Znnu108. Число элементов модуля в/в
различается в зависимости от типа модуля в/в.
Номер элемента для переменной HART отображается в формате от %Znnu201 до %Znnu232
(nn: номер узла, u: номер слота) или от %Znnu101 до %Znnu208.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-133
<A3.4 Конфигурирование в/в процесса для KFCS2, KFCS и FFCS>
n Тип данных – переменная HART: KFCS2/KFCS/FFCS
▼ Данные
Установки для типа данных задаются на странице [HART Variable] (переменная HART)
построителя модулей в/в.
Выберите установку: [PV], [SV], [TV] или [FV].
По умолчанию данная установка пуста.
n Адрес опроса – переменная HART: KFCS2/KFCS/FFCS
▼ Адрес опроса
Адреса опроса задаются в случае использования многоабонентской связи.
Установки для адресов опроса задаются на странице [HART Variable] (переменная HART)
построителя модулей в/в.
При этом для каждого элемента, ассоциированного с устройством участка, задается адрес
опроса (от 1 до 63).
n Служебный комментарий – переменная HART: KFCS2/KFCS/FFCS
▼ Служебный комментарий
Установки для служебного комментария задаются на странице [HART Variable]
(переменная HART) построителя модулей в/в.
В качестве служебного комментария допускается ввод строки длиной до 40 однобайтовых
или 20 двухбайтовых символов. По умолчанию данная установка пуста, и ее задание
необязательно.
n Имя позиции P&ID – переменная HART: KFCS2/KFCS/FFCS
▼ Имя позиции P&ID
Установки для имени позиции P&ID задаются на странице [HART Variable] (переменная
HART) построителя модулей в/в.
В качестве имени позиции P&ID допускается ввод строки длиной до 16 однобайтовых
или 8 двухбайтовых символов. По умолчанию данная установка пуста, и ее задание
необязательно.
n Метка – переменная HART: KFCS2/KFCS/FFCS
▼ Метка
Установки для метки задаются на странице [HART Variable] (переменная HART)
построителя модулей в/в.
В качестве метки допускается ввод строки длиной до 16 буквенноцифровых символов.
По умолчанию данная установка пуста, и ее задание необязательно.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-1
<A4. Программные входы/выходы>
A4. Программные входы/выходы
По аналогии с входами/выходами процесса, программные входы/выходы могут
устанавливаться или к ним можно обращаться из функциональных блоков или
других прикладных функций.
n Программные входы/выходы
Программные входы/выходы – это виртуальные входы и выходы, которые
обеспечиваются внутренними программными средствами FCS.
Возможны два типа программных входов/выходов: “внутренний переключатель», который
используется при обмене значениями логических величин между функциональными
блоками или другими прикладными функциями; и «выходы сообщений», который
используется для информирования о появлении события.
Организационная структура программных входов/выходов показана ниже.
Программные входы/выходы
Внутренний переключатель
Общий переключатель (%SW)
Глобальный переключатель (%GS)(*1)
Выходы сообщений
Сообщение сигнализатора (%AN)
Сообщение последовательности
Печатное сообщения (%PR)
Сообщение руководства оператора (%OG)
Сообщение запуска мультимедийных средств (%VM)
Запрос сообщения последовательности (%RG)
Сообщение о событии супервизорного компьютера (%CP)
Сообщение о событии супервизорного компьютера для PICOT (%M3)
Сообщение о событии сигнала (%EV)
Ответное сообщение о событии SFC/SEBOL (%RE)
A040001R.eps
*1:
Глобальные переключатели применимы для всех FCS, кроме PFCS стандартного типа.
Рисунок
Структура программных входов/выходов
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A4. Программные входы/выходы>
A1-2
Далее показана взаимосвязь программных входов/выходов с основными функциями
управления.
FCS
Основные функции управления
Программные входы/выходы
Блоки регуляторного управления
Общий переключатель
Блоки арифметических вычислений
Сообщение сигнализатора
Блоки логического управления
Сообщение логического управления
Экранные блоки
Блоки SFC
Блоки приборов
Опции
Контроль конфигурации
клапанов (*1)
Блоки управления внешними
площадками (*1)
Интерфейсы В/В FCS
В/В процесса
Коммуникац. В/В
В/В шины Fieldbus
A040002R.eps
*1:
Эта опция применима для всех FCS, кроме PFCS стандартного типа.
Рисунок
Взаимосвязь программных В/В с основными функциями управления
Программные входы/выходы можно использовать в качестве целей функции логического
управления при проверке условий и при изменении состояния. Аналогичное для них
применение в качестве цели возможно при проверке условий и изменении состояния
других функциональных блоков, не являющихся функциями логического управления, до
тех пор, пока эти блоки предусмотрены для логического соединения.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A4. Программные входы/выходы>
A1-3
n Считывание и задание программных входов/выходов
В приведенной ниже таблице приведены программные входы/выходы, к которым можно
считывать или задавать из блоков логического управления.
Таблица
Считывание или задание через блок логического управления
Имя компонента
Общий переключатель (%SW)
Глобальный переключатель (%GS) (*1)
Сообщение сигнализатора (%AN)
Печатное сообщение (%PR)
Сообщение инструктора оператора (%OG)
Сообщение запуска мультимедийных средств (%VM)
Запрос сообщения последовательности (%RG)
Сообщение о событии супервизорного компьютера (%CP)
Сообщение о событии супервизорного компьютера для PICOT (%M3)
Сообщение о событии сигнала (%EV)
Ответное сообщение о событии SFC/SEBOL (%RE)
*1:
Х:
Пусто:
∆:
Считывание
Х
Х
Х
Задание
Х
∆
Х
Х
Х
Х
Х
Х
Х
Х
Х
Глобальные переключатели применимы для всех FCS, кроме PFCS стандартного типа.
Возможно
Невозможно
Применимо только для глобального переключателя текущей станции.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-4
<A4. Программные входы/выходы>
n Идентификация программных входов/выходов
▼ Номер элемента
Программные входы/выходы различаются посредством серийных номеров элементов.
Ниже приводится классификация номеров элементов.
%XXnnnn
%XX
:
nnnn
:
Идентификатор элемента программного входа/выхода. Изменяется в соответствии с типом
сигнала программного входа/выхода.
Серийные номера элементов. Некоторые элементы программных входов/выходов не имеют
серийных номеров.
В следующей таблице приведены номера элементов программных входов/выходов.
Таблица
Номера элементов программных входов/выходов
Наименование
Номер
элемента
Общий переключатель
%SWnnnn
Глобальный переключатель
(*1)
%GSnnnmm
Сообщение сигнализатора
%ANnnnn
Печатное сообщение
(с данными)
%PRnnnn
Сообщение руководства
оператора
%OGnnnn
Сообщение запуска
мультимедийных средств
Запрос сообщения
последовательности
Сообщение о событии
супервизорного компьютера
Сообщение о событии
супервизорного компьютера
для PICOT
Обозначения номеров
элементов
nnnn: Порядковый № (0001 – 4000) (кроме PFCS)
(0001 – 1000) (для PFCS)
nnn: Порядковый № (001 – 256) (*2)
mm: Станция №
(01 – 64)
nnnn: Порядковый № (0001 – 0500) (для KFCS, LFCS or SFCS)
(0001 – 1000) (для KFCS2, FFCS или LFCS2)
(0001 – 0200) (для PFCS)
nnnn: Порядковый № (0001 – 0200) (для SFCS)
(0001 – 0400) (для KFCS или LFCS)
(0001 – 1000) (для KFCS2, FFCS или LFCS2)
(0001 – 0100) (для PFCS)
nnnn: Порядковый № (0001 – 0200) (для KFCS, LFCS или SFCS)
(0001 – 0500) (для KFCS2, FFCS или LFCS2)
(0001 – 0100) (для PFCS)
%VMnnnn
nnnn: Порядковый № (0001 – 0100)
%RQnnnn
nnnn: Порядковый № (0001 – 0200) (кроме PFCS)
(0001 – 0100) (для PFCS)
%CPnnnn
nnnn: Порядковый № (0001 – 9999)
%M3nnnn
nnnn: Порядковый № (0001 – 9999)
Сообщение о событии
сигнала
%EVnnnn
nnnn: Порядковый № (0001 – 0200) (для KFCS, LFCS или SFCS)
(0001 – 0500) (для KFCS2, FFCS или LFCS2)
(0001 – 0100) (для PFCS)
Ответное сообщение о
событии SFC/SEBOL
%RE
*1:
*2:
–
Глобальные переключатели применимы для всех FCS, кроме PFCS стандартного типа.
Для SCS ProSafe-RS диапазон порядковых номеров “nnn” становится от 001 до 128.
При необходимости, для контроля и технологического мониторинга производственного
процесса, пользователь может задавать имя позиции для каждого общего переключателя
и вывод сообщения сигнализатора.
Имена позиций и номера компонентов используются при считывании программных
входов/выходов или их установке в приложениях таких, как прикладные программы,
написанные на SEBOL, и приложения Windows, не являющиеся функциями управления и
контроля, которые написаны на языке Visual Basic.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-5
<A4. Программные входы/выходы>
n Типы данных программных входов/выходов
В следующей ниже таблице приведено описание каждого типа программного В/В.
Таблица
Типы данных программных входов/выходов
Наименование
Общий переключатель (%SW)
Глобальный переключатель (%GS)(*1)
Сообщение сигнализатора (%AN)
Печатное сообщение (%PR)
Сообщение инструктора оператора (%OG)
Сообщение запуска мультимедийных средств (%VM)
Запрос сообщения последовательности (%RG)
Сообщение о событии супервизорного компьютера (%CP)
Сообщение о событии супервизорного компьютера для
PICOT (%M3)
Сообщение о событии сигнала (%EV)
Ответное сообщение о событии SFC/SEBOL (%RE)
*1:
Формат данных
Логическое значение
Логическое значение
Логическое значение
Логическое значение
Логическое значение
Логическое значение
Логическое значение
Логическое значение
Вход/Выход
В/В
В/В
В/В
Только выход
Только выход
Только выход
Только выход
Только выход
Логическое значение
Только выход
Логическое значение
Логическое значение
Только выход
Только выход
Глобальные переключатели применимы для всех FCS, кроме PFCS стандартного типа.
Выходной сигнал сообщения, исключая сигнал сигнализатора, используется для
инициализации исполнения, когда его логическое значение равно 1 (истина). Этот сигнал
имеет значение только при его логическом значении, равном 1 (истина). Выходной сигнал
сообщения сигнализатора имеет значение в обоих случаях: как при логическом значении,
равном 1 (истина), так и при 0 (ложь). Логическое значение «истина» свидетельствует о
возникновении состояния ошибки, в то время как « ложь» информирует о восстановлении
исходного состояния после устранения ошибки.
n Адресаты сообщений программных входов/выходов
Ниже приведены адресаты всех сообщений программных входов/выходов.
Таблица
Адресаты сообщений входов/выходов
Вывод сообщения
Сообщение сигнализатора
(%AN)
Печатное сообщение (%PR)
Сообщение инструктора
оператора (%OG)
Отображение
в окне
Электронный
звук
Мигание
в окне
Х
Х
Х
Х
Х
Х
Отображение
окна
Окно сводки
сигнализации
Окно
руководства
оператора
Распечатка
Сохранение
в файле
Х
Х
Х
Х
Х
Х
Сообщение запуска мультимедийных средств (%VM)
Запрос сообщения
последовательности (%RG)
Сообщение о событии
супервизорного
компьютера (%CP)
Сообщение о событии
супервизорного компьютера
для PICOT (%M3)
Сообщение о событии
сигнала (%EV)
Ответное сообщение о событии SFC/SEBOL (%RE)
Х
Мультимедийные
средства
Х
Х
Х
Х
x:
Возможно
Пусто: Невозможно
Выход сообщение о событии сигнала (%EV) и выход ответного сообщения о событии
SFC/SEBOL (%RE) используются для обмена событиями внутренних функций между
станциями управления (FCS). Они не могут быть использованы для целей обмена через
шину управления между станцией управления (FCS) и станцией оператора (HIS).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-6
<A4.1 Общие переключатели>
A4.1
Общие переключатели
Общие переключатели являются внутренними переключателями, которые
используются различными функциями управления для сохранения совместно
используемых логических значений на станции управления (FCS).
n Общие переключатели
▼ Увеличение числа общих системных переключателей
Общие переключатели представляют внутренние переключатели, используемые
различными управляющими функциями станции управления (FCS) для обмена
логическими значениями между этими функциями.
Логические значения общего переключателя не выводятся непосредственно вне FCS.
Они используются различными функциями управления станции управления (FCS) для
проверки условий и изменения состояния.
Общие переключатели с номерами компонентов от %SW0001 до %SW0400 выделены
в группу системных переключателей. Однако, если число общих системных
переключателей не увеличивается, номера элементов общих переключателей системы –
от %SW0001 до %SW0200 (*1). Они предназначены для индикации различных
состояний станции управления (FCS). Только немногие из них могут быть определены
пользователем.
Пользователь имеет возможность легко определять общие переключатели, номера
компонентов которых находятся в диапазоне %SW0401 – %SW4000 (Если число общих
системных переключателей не увеличивается, то %SW0201 – %SW4000).
*1:
•
.
•
Для SFCS число общих системных переключателей лежит в диапазоне %SW0001 – %SW0200. Определяемые
пользователем общие переключатели находятся в диапазоне SW0201 – %SW4000.
Для PFCS число общих системных переключателей лежит в диапазоне %SW0001 – %SW0200. Определяемые
пользователем общие переключатели находятся в диапазоне SW0201 – %SW1000.
Изменение числа общих системных переключателей выполняется в ведомости свойств
FCS (*2). Для этого необходимо отметить поле [Increase Number of System Common
Switches] (Увеличить число общих системных переключателей). По умолчанию данная
опция отмечена.
*2:
Для SFCS и PFCS функция увеличения числа общих системных переключателей недоступна.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-7
<A4.1 Общие переключатели>
n Проверка условий и изменение состояния для общих
переключателей
Ниже приведен синтаксис проверки условия и изменения состояния общего
переключателя.
l Проверка условия
Если состояния общего переключателя ON/OFF (Включено/Выключено) используются как
сигналы при проверке условий блока таблицы последовательности и блока логической
схемы или выделенного функционального блока в соединении последовательности через
терминал входа сигнала, проверка установления условия рассматривается как проверка
условия для общего переключателя.
Ниже приведен синтаксис проверки условия.
%SWnnnn.PV.ON/OFF
%SWnnnn :
ON/OFF :
Номер элемента
Должно быть задано ON (включено) или OFF (выключено).
l Изменение состояния
Если состояния ON/OFF общего переключателя используются как изменяемый сигнал
из блока таблицы последовательности и блока логической схемы или выделенного
функционального блока в соединении последовательности через терминал выхода
сигнала, состояние общего переключателя, отражающее изменяющееся состояние
сигнала, рассматривается как изменение состояния общего переключателя.
Возможны два типа выходов изменяемых сигналов: с защелкой и без защелки.
Ниже приведен синтаксис изменения состояния.
%SWnnnn.PV.H or %SWnnnn.PV.L
nnnn
H
L
*1:
СМОТРИТЕ
ТАКЖЕ
:
:
:
Номер элемента
Тип с защелкой (*1)
Тип без защелки
Тип выхода «с защелкой» поддерживается только блоком таблицы последовательности.
Для получения более подробной информации о проверке условий и изменении состояния см. раздел:
D3 “Логическое управление”
Для получения более подробной информации о выходах с защелкой и без защелки см. подраздел:
“n Выход изменяемого состояния модуля В/В” в разделе A3.2.2 “Дискретный выход”
n Общие системные переключатели: PFCS/SFCS
Общие переключатели (номера компонентов которых находятся в диапазоне %SW0001 –
%SW0200) зафиксированы как системные переключатели с закрепленными функциями.
Состояния этих общих переключателей могут определяться пользователем.
Данные для общих переключателей с номерами в диапазоне %SW0001 – %SW0007,
используемых в качестве переключателей идентификации запуска станции, а также
для переключателя с номером %SW0031, применяемого как общий переключатель
расширения, записываются пользователем.
Применение общих переключателей с номерами от %SW0097 до %SW0200 возможно
только при условии установки общего переключателя расширения в состояние 1
(значимое).
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации об общих переключателях идентификации запуска
станции и общих переключателях расширения см. подразделы:
“n Переключатели идентификации запуска станции”
“n Общий переключатель расширения”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-8
<A4.1 Общие переключатели>
Ниже приведен перечень общих переключателей системы.
Таблица
№ перекл.
0001
0002
0003
0004
0005
0006
0007
0008 – 0016
0017
0018
0019 – 0020
0021
0022 – 0026
0027
0028
0029-0030
0031
0032 – 0064
0065 – 0072
0073 – 0080
0081 – 0096
0097
0098
0099
0100
0101
0102
0103
0104
0105
0106
0107
0108
0109
0110
0111
0112
№ перекл.
Общие системные переключатели (1/3): PFCS/SFCS
Наименование
Описание
1 (начальный холодный старт),
Инициализация
при перезапуске сохраняется предыдущее
значение.
1 (перезапуск), 0 (начальный холодный
Перезапуск
старт)
0
Команда начального холодного старта таблицы
1 (повторное исполнение с начального
последовательности
шага)
Команда перезапуска таблицы последовательности
1 (перезапуск с текущего шага)
0
1(сбой питания в пределах допустимого
времени для кратковременного сбоя);
Кратковременный сбой подачи питания / длительный 0 (переустановка и старт, длительность
сбой подачи питания
сбоя питания превышает предел
допустимого времени для
кратковременного сбоя)
(Зарезервированы)
Состояние правой платы ЦПУ (CPU)
0 (нормальное), 1 (аномальное)
Состояние левой платы ЦПУ (CPU)
0 (нормальное), 1 (аномальное)
(Зарезервированы)
0 (нормальное), 1 (аномальное
Состояние подачи питания
левостороннее или правостороннее)
(Зарезервированы)
Состояние управления правой платой ЦПУ (CPU)
1 (управление), 0 (другое)
Состояние управления левой платой ЦПУ (CPU)
1 (управление), 0 (другое)
(Зарезервированы)
Расширение общего переключателя
1 (возможно), 0 (невозможно)
(Зарезервированы)
Время ожидания CPU(сек) в минуту
8-битовое короткое целое число
Нагрузка по связи в секунду
8-битовое короткое целое число
(Зарезервированы)
Состояние 1 гнезда 1-го блока IOM (устройства В/В)
Состояние 2 гнезда 1-го блока IOM
Состояние 3 гнезда 1-го блока IOM
Состояние 4 гнезда 1-го блока IOM
Состояние 5 гнезда 1-го блока IOM
Состояние 6 гнезда 1-го блока IOM
Состояние 7 гнезда 1-го блока IOM
Состояние 8 гнезда 1-го блока IOM
0 (нормальное или не определено),
1 (аномальное)
Состояние 9 гнезда 1-го блока IOM
Состояние10 гнезда 1-го блока IOM
Состояние 11 гнезда 1-го блока IOM
Состояние 12 гнезда 1-го блока IOM
Состояние 13 гнезда 1-го блока IOM
Состояние 14 гнезда 1-го блока IOM
Состояние 15 гнезда 1-го блока IOM
Состояние 16 гнезда 1-го блока IOM
Наименование
Описание
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
№ перекл.
0113
0114
0115
0116
0117
0118
0119
0120
0121
0122
0123
0124
0125
0126
0127
0128
0129
0130
0131
0132
0133
0134
0135
0136
0137
0138
0139
0140
0141
0142
0143
0144
№ перекл.
A1-9
<A4.1 Общие переключатели>
Общие системные переключатели (2/3): PFCS/SFCS
Наименование
Состояние 1 гнезда 2-го блока IOM
Состояние 2 гнезда 2-го блока IOM
Состояние 3 гнезда 2-го блока IOM
Состояние 4 гнезда 2-го блока IOM
Состояние 5 гнезда 2-го блока IOM
Состояние 6 гнезда 2-го блока IOM
Состояние 7 гнезда 2-го блока IOM
Состояние 8 гнезда 2-го блока IOM
Состояние 9 гнезда 2-го блока IOM
Состояние 10 гнезда 2-го блока IOM
Состояние 11 гнезда 2-го блока IOM
Состояние 12 гнезда 2-го блока IOM
Состояние 13 гнезда 2-го блока IOM
Состояние 14 гнезда 2-го блока IOM
Состояние 15 гнезда 2-го блока IOM
Состояние 16 гнезда 2-го блока IOM
Состояние 1 гнезда 3-го блока IOM
Состояние 2 гнезда 3-го блока IOM
Состояние 3 гнезда 3-го блока IOM
Состояние 4 гнезда 3-го блока IOM
Состояние 5 гнезда 3-го блока IOM
Состояние 6 гнезда 3-го блока IOM
Состояние 7 гнезда 3-го блока IOM
Состояние 8 гнезда 3-го блока IOM
Состояние 9 гнезда 3-го блока IOM
Состояние 10 гнезда 3-го блока IOM
Состояние 11 гнезда 3-го блока IOM
Состояние 12 гнезда 3-го блока IOM
Состояние 13 гнезда 3-го блока IOM
Состояние 14 гнезда 3-го блока IOM
Состояние 15 гнезда 3-го блока IOM
Состояние 16 гнезда 3-го блока IOM
Наименование
Описание
0 (нормальное или не определено),
1 (аномальное)
Описание
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
Таблица
№ перекл.
0145
0146
0147
0148
0149
0150
0151
0152
0153
0154
0155
0156
0157
0158
0159
0160
0161
0162
0163
0164
0165
0166
0167
0168
0169
0170
0171
0172
0173
0174
0175
0176
0177-0200
№ перекл.
A1-10
<A4.1 Общие переключатели>
Общие системные переключатели (3/3): PFCS/SFCS
Наименование
Состояние 1 гнезда 4-го блока IOM
Состояние 2 гнезда 4-го блока IOM
Состояние 3 гнезда 4-го блока IOM
Состояние 4 гнезда 4-го блока IOM
Состояние 5 гнезда 4-го блока IOM
Состояние 6 гнезда 4-го блока IOM
Состояние 7 гнезда 4-го блока IOM
Состояние 8 гнезда 4-го блока IOM
Состояние 9 гнезда 4-го блока IOM
Состояние 10 гнезда 4-го блока IOM
Состояние 11 гнезда 4-го блока IOM
Состояние 12 гнезда 4-го блока IOM
Состояние 13 гнезда 4-го блока IOM
Состояние 14 гнезда 4-го блока IOM
Состояние 15 гнезда 4-го блока IOM
Состояние 16 гнезда 4-го блока IOM
Состояние 1 гнезда 5-го блока IOM
Состояние 2 гнезда 5-го блока IOM
Состояние 3 гнезда 5-го блока IOM
Состояние 4 гнезда 5-го блока IOM
Состояние 5 гнезда 5-го блока IOM
Состояние 6 гнезда 5-го блока IOM
Состояние 7 гнезда 5-го блока IOM
Состояние 8 гнезда 5-го блока IOM
Состояние 9 гнезда 5-го блока IOM
Состояние 10 гнезда 5-го блока IOM
Состояние 11 гнезда 5-го блока IOM
Состояние 12 гнезда 5-го блока IOM
Состояние 13 гнезда 5-го блока IOM
Состояние 14 гнезда 5-го блока IOM
Состояние 15 гнезда 5-го блока IOM
Состояние 16 гнезда 5-го блока IOM
(Зарезервированы)
Наименование
Описание
0 (нормальное или не определено),
1 (аномальное)
Описание
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-11
<A4.1 Общие переключатели>
n Общие системные переключатели: KFCS2/KFCS
Общие переключатели (номера компонентов которых находятся в диапазоне
%SW0001 – %SW0400; с %SW0200 по %SW0200, если не задано увеличение общих
системных переключателей) зафиксированы как системные переключатели с
закрепленными функциями. Состояния этих общих переключателей могут определяться
пользователем.
Данные только для общих переключателей с номерами в диапазоне %SW0001 –
%SW0007, которые используются в качестве переключателей идентификации запуска
станции в KFCS2/KFCS, записываются пользователем.
Перечень общих системных переключателей для KFCS2/KFCS приведен в следующей
таблице.
Таблица
Общие системные переключатели (1/2): KFCS2/KFCS
№ перекл.
Наименование
0001
Инициализация
0002
0003
Перезапуск
Команда начального холодного старта
таблицы последовательности
Команда перезапуска таблицы
последовательности
0004
0005
0006
0007
0008 – 0016
0017
0018
0019
0020
0021
Состояние подачи питания узла
0023
0024
0025
0026
(Резервный)
(Резервный)
(Резервный)
(Резервный)
Состояние управления правой платой
ЦПУ (CPU)
Состояние управления левой платой
ЦПУ (CPU)
Состояние системы 1 RIO
Состояние системы 2 RIO
(Резервный)
Наименование
0028
0029
0030
0031 – 0032
№ перекл.
*1:
1 (повторное исполнение с начального шага)
1 (перезапуск с текущего шага)
0
1(сбой питания в пределах допустимого времени для
Кратковременный сбой подачи питания кратковременного сбоя); 0 (переустановка и старт,
/длительный сбой подачи питания
длительность сбоя питания превышает предел
допустимого времени для кратковременного сбоя)
(Зарезервированы)
Состояние правой платы ЦПУ (CPU)
0 (нормальное), 1 (аномальное)
Состояние левой платы ЦПУ (CPU)
0 (нормальное), 1 (аномальное)
Состояние вентилятора блока
0 (для всех – нормальное),
управления участком (FCU)
1 (для одного или более – аномальное)
Состояние температуры блока
0 (для всех – нормальное),
управления участка (FCU)
1 (для одного или более – аномальное)
0 (нормальное), 1 (нештатное левостороннее или
Состояние подачи питания
правостороннее)
0022
0027
Описание
1(начальный холодный старт), при перезапуске
сохраняется предыдущее значение.
1 (перезапуск), 0 (начальный холодный старт)
0
0 (нормальное), 1 (аномальное) (*1)
1 (управление), 0 (другое)
1 (управление), 0 (другое)
0 (нормальное или не определено), 1 (аномальное)
0 (нормальное или не определено), 1 (аномальное)
Описание
Если подача питания узла организована в виде единичного контура, значение %SW0022 всегда равно 1.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A4.1 Общие переключатели>
Таблица
№ перекл.
0033 – 0048
0049 – 0064
0065 – 0072
0073 – 0080
0081 – 0096
0097
0098
…
Общие системные переключатели (2/2): KFCS2/KFCS
Наименование
Состояние УЗЛА 1 системы 1
внешнего в/в (RIO)
Состояние УЗЛА 1 системы 2
внешнего в/в (RIO)
Время ожидания CPU
(секунд) в минуту
Нагрузка по связи в секунду
(Зарезервированы)
Состояние слота 1 узла 1 (*2)
Состояние слота 2 узла 1 (*2)
Состояние слота 8 узла 10
(*2)
Состояние слота 1 узла 11
0176
0177 (*3)
…
0216 (*3) (*4)
Состояние слота 8 узла 15
0217 – 0400 (*4) (Зарезервированы)
№ перекл.
Наименование
*2:
*3:
*4:
A1-12
Описание
0 (Узел готов, связь разрешена), 1 (Сбой узла, связь запрещена)
0 (Узел готов, связь разрешена), 1 (Сбой узла, связь запрещена)
8-битовое короткое целое число
8-битовое короткое целое число
0 (Готов или не определен), 1 (Ошибка IOM)
0 (Готов или не определен), 1 (Ошибка IOM)
0 (Готов или не определен), 1 (Ошибка IOM)
0 (Готов или не определен), 1 (Ошибка IOM)
0 (Готов или не определен), 1 (Ошибка IOM)
Описание
Номера %SW0097 – %SW0176 используются для индикации состояния IOM.
Только если в ведомости свойств FCS отмечена опция [Increase Number of System Common Switches] (Увеличить число
общих системных переключателей), переключатели с номерами %SW0177 – %SW0216 обеспечивают индикацию
состояния IOM.
Если опция [Increase Number of System Common Switches] (увеличить число общих системных переключателей)
не отмечена в ведомости свойств FCS, общие переключатели с номерами %SW0201 – %SW0400 являются
определяемыми пользователем, а не системными, общими переключателями.
РЕКОМЕНДАЦИИ
Общие переключатели с %SW0097 по %SW0216 выполняют следующие действия в следующих
обстоятельствах:
• В случае сбоя обеих карт SB301 или обеих коммуникационных карт узла соответствующий общий
переключатель сохраняет предшествующее состояние.
• Если последовательная коммуникационная карта не обеспечивает связь должным образом,
соответствующий переключатель переходит в состояние 1.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-13
<A4.1 Общие переключатели>
n Общие системные переключатели: FFCS
Общие системные переключатели составлены из общих переключателей с номерами
элементов с %SW0001 по %SW0400 (с %SW0200 по %SW0200, если не задано
увеличение общих системных переключателей) с предварительным заданием вариантов
использования каждого из них. Пользователь может использовать эти общие системные
переключатели для ссылки.
Пользователь может изменить установки для ограниченного числа общих
переключателей, например, переключателей идентификаторов операции запуска станции
с номерами элементов с %SW0001 по %SW0007.
Общие системные переключатели перечислены в таблице ниже.
Таблица
Общие системные переключатели: FFCS
№ перекл.
Наименование
Описание
0001
Инициализация
1 (начальный холодный старт), при перезапуске сохраняется
предыдущее значение.
0002
Перезапуск
1 (перезапуск), 0 (начальный холодный старт)
0003
0
0004
Команда начального холодного старта
таблицы последовательности
1 (повторное исполнение с начального шага)
0005
Команда перезапуска таблицы
последовательности
1 (перезапуск с текущего шага)
0006
0
0007
0 (переустановка и старт, длительность сбоя питания
Кратковременный сбой подачи питания превышает предел допустимого времени для
кратковременного сбоя); 1 (сбой питания в пределах
/длительный сбой подачи питания
допустимого времени для кратковременного сбоя)
0008 – 0016
(Зарезервированы)
0017
Состояние правой платы ЦПУ (CPU)
0 (нормальное), 1 (аномальное)
0018
Состояние левой платы ЦПУ (CPU)
0 (нормальное), 1 (аномальное)
0019
Состояние вентилятора блока
управления участком (FCU)
0 (для всех – нормальное), 1 (для одного или более
– аномальное)
0020
Состояние температуры блока
управления участка (FCU)
0 (для всех – нормальное), 1 (для одного или более
– аномальное)
0021
Состояние подачи питания
0 (нормальное), 1 (нештатное левостороннее или
правостороннее)
0022
Состояние подачи питания узла
0 (нормальное), 1 (аномальное) (*1)
0023 – 0026
(Зарезервированы)
0027
Состояние управления правой платой
ЦПУ (CPU)
1 (управление), 0 (другое)
0028
Состояние управления левой платой
ЦПУ (CPU)
1 (управление), 0 (другое)
0029
Состояние системы 1 FIO
0 (нормальное или не определено), 1 (аномальное)
0030 – 0032
(Зарезервированы)
0033 – 0036
Состояние узлов с 1 по 4 системы 1
(1 узел – 1 разряд (бит))
0037 – 0064
(Зарезервированы)
0065 – 0072
Время ожидания CPU (секунд) в минуту 8-битовое короткое целое число
0073 – 0080
Нагрузка по связи в секунду
0081 – 0096
(Зарезервированы)
0097 (*2)
Состояние слота 1 узла 1
0 (Готов или не определен), 1 (Ошибка IOM)
0098 (*2)
Состояние слота 2 узла 1
0 (Готов или не определен), 1 (Ошибка IOM)
Состояние слота 8 узла 4
0 (Готов или не определен), 1 (Ошибка IOM)
0 (Узел готов, связь разрешена), 1 (Отказ узла, связь
невозможна)
8-битовое короткое целое число
…
0128 (*2)
0129 - 0400 (*3) (Зарезервированы)
№ перекл.
*1:
*2:
*3:
Наименование
Описание
Если подача питания узла организована в виде единичного контура, значение %SW0022 всегда равно 1
Номера с %SW0097 по %SW0128 используются в режиме IOM (модуль в/в)
Общие переключатели с номерами с %SW0201 по %SW0400 пользователь может использовать по своему усмотрению,
т.к. указанные переключатели не являются общими системными переключателями, если не задано увеличение общих
системных переключателей.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-14
<A4.1 Общие переключатели>
РЕКОМЕНДАЦИИ
Общие переключатели с %SW0097 по %SW0128 выполняют следующие действия в следующих
обстоятельствах:
• В случае отказа обеих шин ЕSB и или обеих карт SB401 локального узла соответствующие общие
переключатели сохраняют предшествующие значения.
• В случае отказа обеих карт ЕB401, обеих шин ER и обеих карт ЕВ501 внешнего узла
соответствующие общие переключатели сохраняют предшествующие значения.
• Если модули связи RS и модули связи не обеспечивают связь, соответствующие переключатели
переходят в состояние 1.
n Общие системные переключатели: LFCS2/LFCS
Общие переключатели (номера компонентов которых находятся в диапазоне %SW0001 –
%SW0400; с %SW0200 по %SW0200, если не задано увеличение общих системных
переключателей) зафиксированы как системные переключатели с закрепленными
функциями. Состояния этих общих переключателей могут определяться пользователем.
Данные только для общих переключателей с номерами в диапазоне %SW0001 –
%SW0007, которые используются в качестве переключателей идентификации запуска
станции в LFCS2/LFCS, записываются пользователем.
Перечень общих системных переключателей для LFCS2/LFCS приведен в таблице ниже.
Таблица
Общие системные переключатели (1/2): LFCS2/LFCS
№ перекл.
Наименование
0001
Инициализация
0002
0003
Перезапуск
Команда начального холодного старта таблицы
последовательности
Команда перезапуска таблицы
последовательности
0004
0005
0006
Кратковременный сбой подачи питания /
длительный сбой подачи питания
0007
Описание
1 (начальный холодный старт), при перезапуске
сохраняется предыдущее значение.
1 (перезапуск), 0 (начальный холодный старт)
0
1 (повторное исполнение с начального шага)
1 (перезапуск с текущего шага)
0
1(сбой питания в пределах допустимого времени для
кратковременного сбоя); 0 (переустановка и старт,
длительность сбоя питания превышает предел
допустимого времени для кратковременного сбоя)
0008 – 0016 (Зарезервированы)
0017
Состояние правой платы ЦПУ (CPU)
0018
Состояние левой платы ЦПУ (CPU)
Состояние вентилятора блока управления
0019
участком (FCU)
Состояние температуры блока управления
0020
участка (FCU)
0 (нормальное), 1 (аномальное)
0 (нормальное), 1 (аномальное)
0 (для всех – нормальное), 1 (для одного или более –
аномальное)
0 (для всех – нормальное), 1 (для одного или более –
аномальное)
0 (нормальное), 1 (аномальное левостороннее или
0021
Состояние подачи питания
правостороннее)
Состояние подачи питания дистанционной шины 0 (для всех – нормальное), 1 (для одного или более –
0022
В/В (RIO)
аномальное) (*1)
0023
(Резервный)
0024
(Резервный)
Состояние вентилятора дистанционной шины
0 (для всех – нормальное), 1 (для одного или более
0025
В/В (RIO)
– аномальное)
Состояние температуры дистанционной шины
0 (для всех – нормальное), 1 (для одного или более –
0026
В/В
аномальное)
Состояние управления правой платой ЦПУ
0027
1 (управление), 0 (другое)
(CPU)
0028
Состояние управления левой платой ЦПУ (CPU) 1 (управление), 0 (другое)
0029
Состояние системы 1 RIO
0 (нормальное или не определено), 1 (аномальное)
0030
Состояние системы 2 RIO
0 (нормальное или не определено), 1 (аномальное)
0031 – 0032 (Резервный)
№ перекл.
Наименование
Описание
*1:
Если электроснабжение внешнего В/В (RIO) сформировано как единый замкнутый контур, значение %SW0022 имеет
постоянное значение, равное 1.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A4.1 Общие переключатели>
Таблица
№ перекл.
0033
0034
0035
0036
0037
0038
0039
0040
0041
0042
0043
0044
0045
0046
0047
0048
0049
0050
0051
0052
0053
0054
0055
0056
0057
0058
0059
0060
0061
0062
0063
0064
0065 – 0072
0073 – 0080
0081 – 0200
0201 – 0400 (*2)
№ перекл.
*2:
A1-15
Общие системные переключатели (2/2): LFCS2/LFCS
Наименование
Состояние УЗЛА 1 системы 1 RIO
Состояние УЗЛА 2 системы 1 RIO
Состояние УЗЛА 3 системы 1 RIO
Состояние УЗЛА 4 системы 1 RIO
Состояние УЗЛА 5 системы 1 RIO
Состояние УЗЛА 6 системы 1 RIO
Состояние УЗЛА 7 системы 1 RIO
Состояние УЗЛА 8 системы 1 RIO
Состояние УЗЛА 9 системы 1 RIO
Состояние УЗЛА 10 системы 1 RIO
Состояние УЗЛА 11 системы 1 RIO
Состояние УЗЛА 12 системы 1 RIO
Состояние УЗЛА 13 системы 1 RIO
Состояние УЗЛА 14 системы 1 RIO
Состояние УЗЛА 15 системы 1 RIO
Состояние УЗЛА 16 системы 1 RIO
Состояние УЗЛА 1 системы 2 RIO
Состояние УЗЛА 2 системы 2 RIO
Состояние УЗЛА 3 системы 2 RIO
Состояние УЗЛА 4 системы 2 RIO
Состояние УЗЛА 5 системы 2 RIO
Состояние УЗЛА 6 системы 2 RIO
Состояние УЗЛА 7 системы 2 RIO
Состояние УЗЛА 8 системы 2 RIO
Состояние УЗЛА 9 системы 2 RIO
Состояние УЗЛА 10 системы 2 RIO
Состояние УЗЛА 11 системы 2 RIO
Состояние УЗЛА 12 системы 2 RIO
Состояние УЗЛА 13 системы 2 RIO
Состояние УЗЛА 14 системы 2 RIO
Состояние УЗЛА 15 системы 2 RIO
Состояние УЗЛА 16 системы 2 RIO
Время ожидания CPU (секунд) в минуту
Нагрузка по связи в секунду
(Зарезервированы)
(Зарезервированы)
Наименование
Описание
0 (Узел готов, связь разрешена), 1 (Сбой узла, связь
невозможна)
8-битовое короткое целое число
8-битовое короткое целое число
Описание
Если в ведомости свойств FCS опция [Increase Number of System Common Switches] не отмечена, переключатели
с номерами %SW0201 – %SW0400 является определяемыми пользователем, но не системными, общими
переключателями.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-16
<A4.1 Общие переключатели>
n Переключатели идентификации запуска станции
Номера компонентов общих переключателей %SW0001 – %SW0007 зарезервированы для
переключателей идентификации запуска станции. При запуске станции управления (FCS)
срабатывают переключатели, и они удерживают информацию, хранимую на FCS.
В период запуска станции управления (FCS) в ходе определенного пользователем
процесса инициализации можно переопределить каждый из переключателей из
диапазона общих переключателей %SW0004 – %SW0006, являющихся частью
переключателей идентификации запуска станции.
Например, функция логического управления может использовать общие переключатели
%SW0004 и %SW0005 при моделировании инициализации FCS при холодной загрузке
или перезапуске (т.е. горячей перезагрузке). Функция логического управления выполняет
инициализацию, устанавливая переключатель %SW0004 в состояние ON, а %SW0005 в
состояние OFF. В других случаях она может выполнить только перезапуск.
Общие переключатели %SW0001 – %SW0003 должны быть выключены (OFF) после
запуска системы.
Ниже в таблице приведены состояния для каждого из переключателей идентификации
запуска станции во время ее запуска.
Таблица
Условия запуска
Команда RUN
(выполнить)
Сбой питания
(начальный
холодный старт)
Длительный сбой
питания (таймер)
Кратковременный
сбой питания
(таймер)
Сбой питания
(перезапуск)
Переключатели идентификации запуска станции
Операция
запуска
n=1
n=2
n=3
Переключатель № (%SW000n)
n=4 n=5 n=6
n =7
OFF
Начальный
холодный
старт
ON
OFF
OFF
ON
OFF
OFF
Перезапуск
OFF
ON
OFF
OFF
ON
OFF
Установить ON, если
продолжительность
сбоя питания меньше,
чем определено для
кратковременного (к/в) сбоя
питания, или установить OFF,
если продолжительность к/в
сбоя превышает допустимое
время, независимо от типа
операции запуска
n Общий переключатель расширения
Общий системный переключатель (номер компонента: %SW0031) используется для
определения общего переключателя расширения (*1). Расширение подразумевает,
что переключатели с номерами от %SW0097 до %SW0200 могут использоваться для
отображения состояний системы, приведенных в таблице общих переключателей
системы. Когда установка %SW0031 равна 1, переключатели с номерами от %SW0097
до %SW0200 отображают соответствующее состояние системы, при установке %SW0031
в ноль, переключатель не отображают соответствующее состояние системы.
По умолчанию значение общего переключателя расширения равно 0.
*1:
Общие переключатели расширения применимы только на PFCS и SFCS.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A4.2 Глобальный переключатель>
A4.2
A1-17
Глобальный переключатель
Глобальный переключатель – это внутренний переключатель с одним и тем же
логическим значением на всех станциях одного домена.
n Что такое глобальный переключатель?
Значение глобального переключателя, назначенного для данной станции, может быть
проверено или определено из любого приложения станции. Каждой станции можно
назначить до 256 разрешенных для записи глобальных переключателей. Установленное
значение сообщается каждой станции системы посредством сканирующей передачи в V
сети, при условии, что в Построителе констант станции управления (FCS) в Определении
сканирующей передачи установлена функция передачи данных другим станциям.
Когда посредством сканирующей передачи происходит передача значений глобальных
переключателей под управлением других станций, глобальный переключатель данной
станции обновляется, если в Построителе констант FCS в Определении сканирующей
передачи задано получение данных. Значения глобальных переключателей
под управлением других станций могут быть проверены. Значения глобальных
переключателей обычно обновляются одновременно на всех станциях системы. Период
обновления значений является фиксированным и равен 100 мсек. Эта функция позволяет
обеспечить очень малую величину задержки при передаче информации о состоянии
одной станции в функцию управления другой станции.
Станция управления FCS 1
Станция управления FCS 2
Информационный
обмен
%GS
FCS
Станция 1 (R/W)
FCS
Станция 2 (R)
%GS
FCS
Станция 1 (R)
Шина управления
R: Чтение
W: Запись
FCS
Станция 2 (R/W)
A040201R.eps
Рисунок
Глобальный переключатель
РЕКОМЕНДАЦИИ
Глобальные переключатели применимы для всех FCS, кроме FCS стандартного типа.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-18
<A4.2 Глобальный переключатель>
n Определения сканирующей передачи
Для передачи/получения значений глобальных переключателей от одной станции к
другой, установите следующие определения сканирующей передачи в Построителе
констант станции управления (FCS).
РЕКОМЕНДАЦИИ
Глобальные переключатели применимы для всех FCS, кроме FCS стандартного типа.
l Определение данной станции
▼ Самоопределение станции
Определите размер буфера коммуникационной связи для передачи другим станциям
значений глобальных переключателей, назначенных для данной станции.
•
Размер буфера данной станции:
Устанавливается 32 (байта) для передачи значений, или 0, если передача
не разрешена.
Установка по умолчанию равна 0.
l Определение станции
▼ Определение станции
Определите, следует ли при передаче принимать значения глобальных переключателей
под управлением других станций.
Вы можете также определить следует ли получать передачу от ProSafe-RS SCS
с такой же процедурой. Однако, число глобальных переключателей SCS, которое может
быть задано – до 128.
•
Тип определения станции
Выберите «0: Not communicate» (отсутствие связи), или «1: Individual Station
Communication» (связь с отдельной станцией)
Установка по умолчанию – 0.
Если вы выбрали «Связь с отдельной станцией», определите размер буфера связи для
получения данных от каждого отправителя станции.
•
Определение отдельной станции:
Установите 32 (байта) (такое же значение, что и для размера буфера данной
станции, определенной на передающей станции) для получения данных, или 0, если
получение не разрешено.
ПРЕДУПРЕЖДЕНИЕ
•
После выполнения копирования станции управления (FCS) в Обзоре системы
(System View) установите вновь определение станции в определениях сканирующей
передачи.
•
Если значение буфера для данной станции установлено меньше, чем 32 байта,
глобальные переключатели не работают.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-19
<A4.2 Глобальный переключатель>
n Проверка условий глобального переключателя и обработка
состояния
Ниже приводятся задаваемые форматы проверки условий и обработки состояния для
глобальных переключателей.
РЕКОМЕНДАЦИИ
Глобальные переключатели применимы для всех FCS, кроме FCS стандартного типа.
l Проверка условий
Проверка условий для глобальных переключателей состоит в том, чтобы установить,
удовлетворяются ли следующие условия: состояние ON/OFF (Включено/Выключено)
или состояние данных глобальных переключателей проверяются как сигналы состояний
блоков таблицы последовательности и блоков логических схем или функциональных
блоков, для которых соединение последовательности задано для входов. При проверке
условий для глобальных переключателей должны использоваться следующие форматы:
%GSnnnmm.PV.ON/OFF
Проверка состояния ON/OFF (Включено/Выключено)
%GSnnnmm.PV=BAD
Проверка, является ли состояние данных BAD (Плохое)
Здесь
nnn
mm
ON/OFF
:
:
:
Номер компонента
Номер станции (может быть пропущен, если это данная станция).
Указывает состояние: ON или OFF.
l Обработка состояния
Обработка состояния глобальных переключателей состоит в изменении состояний
ON/OFF (Включено/ Выключено) глобальных переключателей посредством сигналов
действия из блоков последовательности или функциональных блоков, для которых
логическое соединение задано для выходов. Обработка состояния применяется только
для глобальных переключателей данной станции.
Имеется два типа выходных сигналов действия для глобальных переключателей: «с
защелкой» и «без защелки».
Для обработки состояния глобальных переключателей должны использоваться
следующие форматы:
%GSnnn.PV.H or %GSnnn.PV.L
Здесь
nnn
H
L
*1:
СМОТРИТЕ
ТАКЖЕ
:
:
:
Номер компонента
Выход с защелкой (*1)
Выход без защелки
Выход с защелкой можно использоваться только для блоков таблицы последовательности.
Для получения более подробной информации о проверке условий и обработке состояния обратитесь
к разделу:
D3 “Логическое управление”
Информация о выходах с защелкой и без представлена в подразделе:
“n Выход изменяемого состояния модуля В/В” в раздле A3.2.2 “Дискретный выход”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A4.3
A1-20
<A4.3 Выход сообщения сигнализатора (AN%)>
Выход сообщения сигнализатора (AN%)
Функция сигнализатора станции оператора (HIS) моделирует панель инструментов
сигнализатора. С помощью этой функции станция оператора получает сообщения о
срабатывании сигнализации или сообщения о возврате к нормальному состоянию
после срабатывания сигнализации.
СМОТРИТЕ
ТАКЖЕ
Сообщение сигнализатора можно выводить вместе с данными процесса. Более подробно о сообщениях
сигнализатора такого типа см. раздел:
A4.5 “Сообщение сигнализатора с данными”
n Выход сообщения сигнализатора (AN%)
Эти специальные выходы сообщений используются для моделирования панели
сигнализатора на инструментальной панели. В отличие от других выходов сообщений,
выходы сообщений сигнализатора сохраняют состояния срабатывания сигнализации как
логические значения.
При изменении состояния срабатывания сигнализации сообщение сигнализатора
информирует станцию оператора (HIS) о срабатывании сигнализации или восстановлении
нормального состояния. При срабатывании сигнализации символ сигнализации начинает
мигать, запрашивая подтверждение оператора. Мигание символа прекращается после
квитирования (подтверждения).
Выходы сообщений сигнализатора обрабатываются только в циклах основного
сканирования (опроса).
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-21
<A4.3 Выход сообщения сигнализатора (AN%)>
n Изменение состояния сообщения сигнализатора
Выходы сообщений сигнализатора имеют следующие основные два типа состояний.
• Состояние текущей сигнализации (PV)
Нештатная ситуация, указанная в функции логического управления, произошедшая в
системе в текущий момент времени. Состояние сигнализации восстанавливается при
возврате к нормальным условиям.
• Состояние мигания (AFLS)
При этом состоянии предполагается, что оператор квитирует сигнализацию.
Существует возможность определения уровня приоритета сигнализации для каждого
выхода сообщения сигнализатора. Перемена в состоянии выходов сообщения
сигнализатора происходит в соответствии с их конкретным уровнем приоритета
сигнализации.
Между уровнями приоритетов сигнализации и изменениями состояний имеется
взаимосвязь, как показано ниже.
• Сигнализация с высоким и средним приоритетом:
Изменение состояния, относящегося к типу «с блокировкой»
• Сигнализация низкого приоритета:
Изменение состояния, относящегося к типу «без блокировки»
• Сигнализация регистрационного уровня
Изменение состояния, относящегося к типу «с самоквитированием»
Рисунок ниже иллюстрирует уровни приоритета сигнализации изменение состояния
сообщения сигнализатора.
Тип – с блокировкой (Сигнализации с высоким и средним приоритетами)
Состояние
отсутствия
сигнализации.
Мигание
выкл.(OFF)
Квитирование
Состояние
отсутствия
сигнализации.
Мигание
вкл.(ON)
Тип – без блокировки (Сигнализации с низким приоритетом)
Состояние
отсутствия
сигнализации.
Мигание
выкл.(OFF)
Срабатывание
Срабатывание
Восстановление
Восстановление
Состояние
текущей
сигнализации.
Мигание
выкл.(OFF)
Acknowledgment
Re-warning
Срабатывание
Восстановление
Состояние
текущей
сигнализации.
Мигание
вкл.(ON)
Восстановление
Состояние
текущей
сигнализации.
Мигание
выкл.(OFF)
Квитирование
Состояние
текущей
сигнализации.
Мигание
вкл.(ON)
Тип – с самоквитированием (Сигнализация регистрационного уровня)
Состояние
отсутствия
сигнализации.
Мигание
выкл.(OFF)
Восстановление
Срабатывание
Состояние
текущей
сигнализации.
Мигание
выкл.(OFF)
A040301R.eps
Рисунок
СМОТРИТЕ
ТАКЖЕ
Уровни приоритета сигнализации и изменения состояний сообщения сигнализатора
Для получения более подробной информации относительно уровней приоритетов сигнализаций
обращайтесь к разделу:
C5.16 “Уровни обработки сигнализации”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-22
<A4.3 Выход сообщения сигнализатора (AN%)>
n Действие выхода сообщения сигнализатора
Выход сообщения сигнализатора проверяет срабатывание сигнализации в каждом цикле
основного сканирования (опроса).
Если при текущем сканировании определено, что состояние срабатывания сигнализации
изменилось после последнего сканирования, сигнализатор генерирует выходное
сообщение.
Сообщения сигнализатора, инициируемые изменениями состояния срабатывания
сигнализации, показаны ниже.
•
При генерировании тревожного сообщения
Появляется заданное в Построителе сигнализатора имя позиции, имеющее маркер:
n
•
При генерировании сообщения восстановления (возврата к исходному состоянию).
Появляется заданное в Построителе сигнализатора имя позиции, имеющее маркер:
Кроме того, если уровень приоритета сигнализации выше, чем «нижний»
(т.е., средний и верхний), символ сигнализации начинает мигать. Маркер позиции, где
произошла инициализация сигнализации, также начинает мигать, сообщая оператору
о необходимости квитирования.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-23
<A4.3 Выход сообщения сигнализатора (AN%)>
n Проверка условий и изменение состояний для выходов
сообщений сигнализатора
Ниже приведены синтаксические правила проверки условий сообщений сигнализатора и
изменения состояний.
l Проверка условий
Если состояния ON/OFF (Включено/Выключено) сообщений сигнализатора используются
как сигналы проверки условий для блока таблицы последовательности и блока логической
схемы или выделенного функционального блока в логическом соединении через вход
сигнала, проверка установления условий рассматривается как проверка условий для
сообщений сигнализатора.
Ниже приведена синтаксическая форма, используемая при проверке условий.
%ANnnnn.PV.ON/OFF
%ANnnnn :
ON/OFF :
-----Проверка условий
Номер элемента
Должно быть указано ON (Включено) или OFF (Выключено).
l Изменение состояний
Если состояния ON/OFF сообщений сигнализатора используются как изменяемый
сигнал из блока таблицы последовательности и блока логической схемы или
выделенного функционального блока в логическом соединении через выход сигнала,
состояние сообщения сигнализатора, отражающее изменяющееся состояние сигнала,
рассматривается как изменение состояния сообщения сигнализатора. Имеется два типа
выхода сигнала условий: «с защелкой» и «без защелки».
Ниже приведена синтаксическая форма для изменения состояний.
%ANnnnn.PV.H or %ANnnnn.PV.L
%ANnnnn :
H
:
L
:
*1:
Номер элемента
Появление/Восстановление сообщения сигнализатора для типа «с защелкой» (*1)
Появление/Восстановление сообщения сигнализатора для типа «без защелки»
Тип выхода «с защелкой» поддерживается только блоком таблицы последовательности.
Для сообщений сигнализатора при выходе «с защелкой» восстановление (возврат к
исходному состоянию) можно выполнить с помощью изменения Nсостояния таблицы
последовательности. Синтаксическая форма для восстановления выхода сообщения
сигнализатора имеет вид:
%ANnnnn.PV.H
СМОТРИТЕ
ТАКЖЕ
-----N
Для получения более подробной информации о проверке условий и изменении состояния см. раздел:
D3 “Логическое управление”
Для получения более подробной информации о выходах с защелкой и без см. подраздел:
“n Выход изменяемого состояния модуля В/В” в разделе A3.2.2 “Дискретный выход”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-24
<A4.3 Выход сообщения сигнализатора (AN%)>
n Функция повторного предупреждения для выходов сообщений
сигнализатора
Функция повторного предупреждения для выхода сообщения сигнализатора обеспечивает
вывод повторного сообщения, если после того, как квитирование (подтверждение)
оператора получено, все еще сохраняются условия срабатывания сигнализации. При
сохранении условий срабатывания сигнализации указанная функция активизируется
повторно, при этом символ сигнализации начинает мигать, вновь запрашивая
подтверждение оператора.
Существуют два типа функций повторного предупреждения:
• Повторное предупреждение по таймеру
• Повторное предупреждение по событию
l Повторное предупреждение по таймеру
Эта функция обеспечивает выдачу предупреждающей сигнализации в каждом цикле
сигнализации повторного предупреждения.
При срабатывании сигнализации запускается внутренний таймер, устанавливающий
интервал для повторного предупреждения. Если причина сигнализации при достижении
таймером верхнего установленного значения все еще сохраняется, вновь будет выведено
сообщение сигнализатора, вызывая мигание символа сигнализации. В это же время
происходит сброс таймера в начальное состояние и его перезапуск.
Когда условия сигнализации выполнены, внутренний таймер останавливается, и функция
повторного предупреждения отключается.
Повторные предупреждения таймера могут быть использованы только выходами
сообщений сигнализатора, которые определены как срабатывания сигнализации высокого
приоритета. Длительность интервала времени при повторном предупреждении можно
определить в Построителе констант станции управления (FCS).
• Цикл сигнализации повторного предупреждения
От 0 до 3600 секунд
При нулевом значении функция повторного предупреждения не работает.
Установка по умолчанию: 600 секунд
Цикл сигнализации повторного предупреждения – это внутренняя установка времени,
общая для станции управления в целом.
Она используется для всех установленных на станции управления (FCS) видах
сигнализации; она не может быть определена индивидуально для каждого выхода
сообщения сигнализатора.
Ниже представлена схема синхронизации функции повторного предупреждения по
таймеру.
Причина сигнализации
Срабатывание
сигнализации
Возврат
к исходному состоянию
Мигание (на Станции
Управления (FCS))
Квитирование
Квитирование
Время начала
повторного предупреждения
Таймер
Истекшее
время
Сообщение
сигнализации
Сообщение
сигнализации
Сообщение возврата к исходному
состоянию (RECOVER)
Дисплей станции
оператора (HIS)
Мигание
Без мигания Мигание
Без мигания
A040302R.eps
Рисунок
Схема синхронизации функции повторного предупреждения по таймеру
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-25
<A4.3 Выход сообщения сигнализатора (AN%)>
l Повторное предупреждение по событию
Эта функция обеспечивает сигнализацию повторного предупреждения посредством
изменения состояния выхода сообщения сигнализатора. Когда сигнализатор генерирует
срабатывание сигнализации и причина сигнализации все еще сохраняется, повторное
предупреждение можно вывести, изменяя состояние выхода сообщения сигнализатора,
чтобы для символа сигнализации вновь установился режим мигания.
Повторные предупреждения по событию можно применять независимо от приоритета
сигнализации. Поэтому они могут быть использованы для тех сигнализаторов, которые не
имеют функции повторного предупреждения по таймеру.
Синтаксические выражения, используемые для изменения состояния повторных
предупреждений, имеют следующий вид.
%ANnnnn.RP.ON
----- Устанавливает действие повторного предупреждения
%ANnnnn.RP.OFF
----- Сбрасывает действие повторного предупреждения
Ниже представлена схема синхронизации функции повторного предупреждения
по событию.
Причина сигнализации
Срабатывание
сигнализации
Мигание (на Станции
Управления (FCS))
Обозначения
повторных
предупреждений
Квитирование
Сообщение
сигнализации
Возврат
к исходному состоянию
Квитирование
Сообщение
сигнализации
Сообщение возврата
(в исходное состояние)
Дисплей станции
оператора (HIS)
A040303R.eps
Рисунок
Схема синхронизации функции повторного предупреждения по событию
Если действие повторного предупреждения установлено при отсутствии срабатывания
сигнализации, функция повторного предупреждения активизирована не будет.
Если для сигнала сигнализации задано повторное предупреждения о событии, в то
время как действует функция повторного предупреждения по таймеру, произойдет сброс
таймера и затем запуск действия повторного предупреждения по событию.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
<A4.4 Сообщение последовательности>
A4.4
Сообщение последовательности
A1-26
Сообщение последовательности используется для передачи информации о
произошедшем событии оператору или другому приложению.
Могут быть использованы следующие типы сообщений последовательности.
•
Выход печатного сообщения
•
Выход сообщения руководства оператора
•
Выход сообщения запуска мультимедиа
•
Запрос сообщения последовательности
•
Сообщение о событии супервизорного компьютера
•
Сообщение о событии супервизорного компьютера для PICOT
•
Сообщение о событии сигнала
•
Сообщение об ответном событии SFC/SEBOL
n Действие сообщения последовательности
Сообщение последовательности – это общий термин, данный для обозначения вывода
сообщений из выхода последовательности.
Сообщение последовательности, используемое при логическом управлении, может быть
выведено из блоков логического управления или выходов функциональных блоков в
логическом соединении.
Действие выхода сообщения последовательности для каждого функционального блока
приводится ниже с соответствующими пояснениями.
СМОТРИТЕ
ТАКЖЕ
•
Если сообщения выводятся из набора блоков таблицы последовательности по типу
“Output Each Time Conditions are Satisfied” (Вывод каждый раз, когда удовлетворяется
условие) (ST16, ST16E), сообщения могут выводиться в каждом цикле сканирования
(опроса) при выполнении условий.
•
Для таких блоков, как ST16 и ST16E, для которых время печати определено типом
вывода (условием вывода) “Output Only When Conditions Change” (Вывод только
при изменении условий), сообщение выводится только при изменении в таблице
последовательности логического условия “ложь” на “истина”. Сообщение не будет
выводиться, пока сохраняется логическое состояние «истина”.
•
Для всех других функциональных блоков, кроме ST16 и ST16E при выводе
посредством логического соединения сообщение будет генерироваться на выходе
периодически в каждый момент запуска функционального блока, при условии, что
результат логических вычислений принимает значение «истина».
Для получения более подробной информации об обработке сообщений на станции оператора (HIS) см.
раздел:
E9 “Обработка сообщений”
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-27
<A4.4 Сообщение последовательности>
n Печатное сообщение (%PR)
Выходы печатных сообщений обеспечивают печать данных, относящихся к событию
процесса. Эта функция, в основном, используется для регистрации произошедших
событий процесса путем их распечатки на бумажном носителе.
l Задание
Ниже приведена синтаксическая форма задания вывода печатных сообщений.
%PRnnnn.PV.NON
----Для вывода печатных сообщений
%PRnnnn.PV.m
----Для вывода печатных сообщений с целыми константами
%PRnnnn :
m
:
Номер компонента
Целая константа (0 – 65535)
l Содержание
Данные печатных сообщений могут выводиться в одном из следующих форматов.
•
Печатное сообщение
Печать комментария и до трех элементов данных процесса в последовательном
порядке.
•
Печатное сообщения с целой константой
Печать комментария, целой константы и затем двух элементов данных процесса в
последовательном порядке при назначенной целой константе.
Содержание выхода печатного сообщения может быть задано в Построителе
распечатываемых сообщений, как показано ниже.
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации о Построителе распечатываемых сообщений см.
подраздел:
“n Печатные сообщения” в разделе E9.1 “Типы сообщений”
Чтобы целая константа была включена в печатное сообщения, в Построителе
распечатываемых сообщений сохраните пустым 1ое поле данных при задании
содержания выхода печатного сообщения. Если это поле не остается пустым, целые
константы будут игнорироваться, даже если они назначены, и данные 1го элемента
данных процесса будут распечатаны. Данные процесса, которые надлежит напечатать, –
это данные, собранные, когда на выходе генерируется печатное сообщение. Если при
сборе таких данных произошел сбой, на печатное устройство вместо данных процесса
будет выведено «*».
l Адресат сообщения
Варианты вывода печатных сообщений и данных:
•
Вывод на принтер
•
Сохранение в файле
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-28
<A4.4 Сообщение последовательности>
n Сообщение руководства оператора (%OG)
Выходы сообщения руководства оператора направляют извещения оператору, которые
помещаются в окно руководства оператора в оперативном режиме.
l Задание
Ниже приведен синтаксис задания вывода сообщения руководства оператора.
%OGnnnn.PV.NON
%OGnnnn :
-----Для выхода сообщений руководства оператора
Номер элемента
l Содержание
Содержание сообщения руководства оператора задается в Построителе руководства
оператора следующим образом.
СМОТРИТЕ
ТАКЖЕ
Для получения более подробной информации о Построителе руководства оператора см. подраздел:
“n Сообщения руководства оператора” в разделе E9.1 “Типы сообщений”
l Адресат вывода
Варианты вывода сообщений и данных руководства оператора:
•
Вывод в окно руководства оператора
•
Генерируются электронные звуковые сигналы
•
Маркер руководства оператора мигает в окне руководства оператора
•
Вывод на принтер
•
Запись в файл
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-29
<A4.4 Сообщение последовательности>
n Выход сообщения запуска мультимедийной функции (%VM)
Сообщение запуска мультимедийной функции может запускать мультимедийные функции
станции оператора (HIS) со станции управления (FCS).
l Задание
Ниже приведено задание вывода сообщения запуска мультимедийной функции.
%VMnnnn.PV.NON
%VMnnnn :
-----Для вывода сообщений запуска мультимедийной функции
Номер элемента
l Содержание
Содержание выхода сообщения запуска мультимедийной функции может быть задано в
строке таблицы мультимедийных средств установочного окна на станции оператора (HIS).
СМОТРИТЕ
ТАКЖЕ
Для более подробного ознакомления с информацией об установочном окне станции оператора (HIS)
обратитесь к разделу:
E4.3 “Установочное окно станции оператора (HIS)”
l Адресат вывода
Сообщения запуска мультимедийной функции выводятся по следующим адресатам:
•
Мультимедийные функции
•
Сохранение в файле
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-30
<A4.4 Сообщение последовательности>
n Запрос сообщения последовательности (%RQ)
Запросы сообщения последовательности позволяют оператору запускать или выполнять
функции станции оператора (HIS) со станции управления (FCS).
l Задание
Ниже приведена синтаксическая форма задания запроса сообщения последовательности.
%RQnnnn.PV.NON
%RQnnnn :
-----Для выхода запроса сообщения последовательности
Номер компонента
l Содержание
С помощью запроса сообщения последовательности можно вызвать следующие функции
станции оператора (HIS).
•
Запуск программ пользователя
•
Старт/стоп тренда
•
Мигание светодиода /Включено/Выключено (ON/OFF)
•
Вызов окон
•
Выполнение функций, задаваемых функциональными клавишами
l Адресат вывода
Запрос сообщения последовательности может быть сохранен в файле.
n Сообщение супервизорного компьютера (%CP)
Сообщение супервизорного компьютера (%CP) используется для вывода сообщения о
событии станции управления (FCS) на супервизорные компьютеры, подсоединенные к
системе.
l Задание
Ниже приведена синтаксическая форма задания сообщения супервизорного компьютера.
%CPnnnn.PV.NON
%CPnnnn :
-----Для выхода сообщения на супервизорные компьютеры
Номер компонента
l Содержание
Для вывода сообщения о событии станции управления (FCS) в приложения
супервизорных компьютеров.
l Адресат вывода
Адресатами вывода сообщения супервизорного компьютера являются супервизорные
компьютеры, подсоединенные к системе.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-31
<A4.4 Сообщение последовательности>
n Сообщение супервизорного компьютера для PICOT (%M3)
Выход сообщения супервизорного компьютера для PICOT (%M3) используется для
вывода сообщения о событии станции управления участком (FCS) в пакет Установки/
Сбора данных FCS (PICOT) [LHS6710] [LHM6710 (*1)] на станции оператора.
*1:
Имя модели пакета для Centum VP начального уровня.
l Задание
Ниже приведена синтаксическая форма задания выхода сообщения супервизорного
компьютера для PICOT.
%M3nnnn.PV.NON
M3nnnn
:
-----Для выхода сообщения супервизорного компьютера для PICOT
Номер компонента
l Содержание
Для вывода сообщения о событии станции управления (FCS) в пакет Установки/
Приобретения данных FCS (PICOT) [LHS6710] [LHM6710 (*1)], который работает на
станции оператора.
*1:
Имя модели пакета для Centum VP начального уровня.
l Адресат вывода
Адресатом выхода сообщения супервизорного компьютера для PICOT является станция
оператора (HIS).
n Выход сообщения о событии сигнала (%EV)
Выходы сообщения о событии сигнала делают возможным, чтобы функциональные блоки
информировали управляющую функцию SEBOL об изменении событий.
l Задание
Ниже приведена синтаксическая форма задания выхода сообщения о событии сигнала.
%EVnnnn.PV.k
%EVnnnn :
k
:
-----Для выхода сообщения о событии сигнала
Номер компонента
Параметр (0 – 65535)
l Адресат вывода
Сообщения о событии сигнала используется для обмена информацией о событии между
функциями внутреннего управления станции управления (FCS). Они не могут быть
выведены в окна, на принтер или в файл.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-32
<A4.4 Сообщение последовательности>
n Выход сообщения об ответном событии SFC/SEBOL (%RE)
Выход сообщения об ответном событии SFC/SEBOL (%RE) позволяет функциональному
блоку информировать блок функциональной схемы последовательности (SFC) или
программу на SEBOL об изменениях событий, на которые повлияла программа на SEBOL.
l Задание
Ниже приведена синтаксическая форма спецификации выхода сообщения об ответном
событии SFC/SEBOL.
%RE.PV.k
k
-----Для выхода сообщения об ответном событии SFC/SEBOL
:
Параметр (0 – 65535)
l Адресат вывода
Сообщения об ответном событии SFC/SEBOL используются для обмена информацией
о событиях между функциями внутреннего управления на станции управления участком.
Они не могут быть выведены в окна, на принтер или в файл.
Блок управления
последовательности
Блок функциональной схемы
последовательности (SFC)
Сообщение.К
(К - параметр)
%RE.PV.k
A040405R.eps
Рисунок
Вывод сообщения о событии между функциями управления
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-33
<A4.5 Сообщение сигнализатора с данными>
A4.5
Сообщение сигнализатора с данными
Сообщение сигнализатора с данными означает, что сообщение сигнализатора
может быть выведено с элементами данных процесса.
n Особенности сообщения сигнализатора с данными
Вывод сообщения сигнализатора с данными можно осуществить, объединив вывод
сообщение сигнализатора (%AN) и распечатываемое сообщение (%PR). В этом случае,
при инициализации сигнализатора (%AN), вместо сообщения, определенного для %AN,
на экран будет выведено сообщение, определенное для распечатываемого сообщения
(%PR).
Сообщение сигнализатора с данными имеет следующие особенности:
•
Когда состояние сигнализатора (%AN) изменяется, выходом сообщения будет
сообщение, соответствующее печатному сообщению (%PR), которое не является
сообщением, определенным для сигнализатора.
•
В построителе выводимых на печать сообщений можно задавать сообщение
для вывода на печать. К сообщению можно прикреплять до 3 данных процесса в
заданном формате.
•
В окне сообщений истории процесса выводится текст сообщений, заданных в
построителе выводимых на печать сообщений. К тексту прикреплены следующие
строки символов, указывающие на атрибут сигнализации:
Срабатывание сигнализации:
ALM
Возврат в нормальное состояние
после срабатывания сигнализации:
NR
Повторное срабатывание сигнализации: Still
В окне сигнализации процесса вместо строки “Still” используется знак (!).
•
Сообщение, определенное в качестве элемента (%AN) сообщения сигнализатора
с данными в построителе Annunciator Builder, отображается в виде комментария
в окне настройки, окне отчета о состоянии процесса и других окнах отображения
данных о состоянии. На печать выводятся сообщения, определенные в построителе
выводимых на печать сообщений
•
Такие действия как повторные предупреждения, сигнализации с блокировкой и без
блокировки для сигнализатора будут определяться установкой уровня обработки
сигнализации в сигнализаторе.
•
Когда передача сообщения сигнализатора с данными производится через логическое
соединение, необходимо задавать только номер задаваемого сигнализатора
сообщения (%AN), и не надо задавать номер (%PR) печатного сообщения.
•
Распечатываемое сообщение может выводить целочисленную константу, однако
нельзя вывести целочисленную константу, если распечатываемое сообщение
привязано к сигнализатору для печати сообщений.
IM 33M01A30-40R
1-е изд.: 23 марта, 2008-00
A1-34
<A4.5 Сообщение сигнализатора с данными>
n Использование сообщения сигнализатора с данными
Для реализации сообщения сигнализатора с данными необходимо выполнить следующие
установки в списке свойств станции управления (FCS).
•
Установить головной номер (Head Number) сообщения сигнализатора (%AN), который
представляет первое сообщение сигнализатора, связанное с печатным сообщением.
•
Установить головной номер (Head Number) печатного сообщения (%PR), который
представляет первый номер печатного сообщения, связанного с сигнализатором.
Все сигнализаторы с заданного головного номера и до последнего будут работать в
режиме генерирования сообщений сигнализатора с данными. При установке в ноль
головного номера (Head Number) сообщения сигнализатора или головного номера (Head
Number) печатного сообщения, сообщение сигнализатора с данными не генерируется.
Ниже приведен пример, в котором головной номер сигнализатора установлен равным 400,
а головной номер печатного сообщения установлен равным 100.
Верхний номер
сообщения сигнализатора
1
Общее число
сообщений сигнализатора
400
Сообщение
сигнализатора
(%AN)
Сообщение сигнализатора
Печатное
сообщение
(%PR)
Печатное
сообщение
1
500
Сообщение сигнализатора
с данными
Сообщение сигнализатора
с данными
100
200
400
Головной номер
печатного сообщения (%PR)
Общее число
печатных сообщений
A040501R.eps
Рисунок
Использование сообщение сигнализатора с данными (LFCS)
