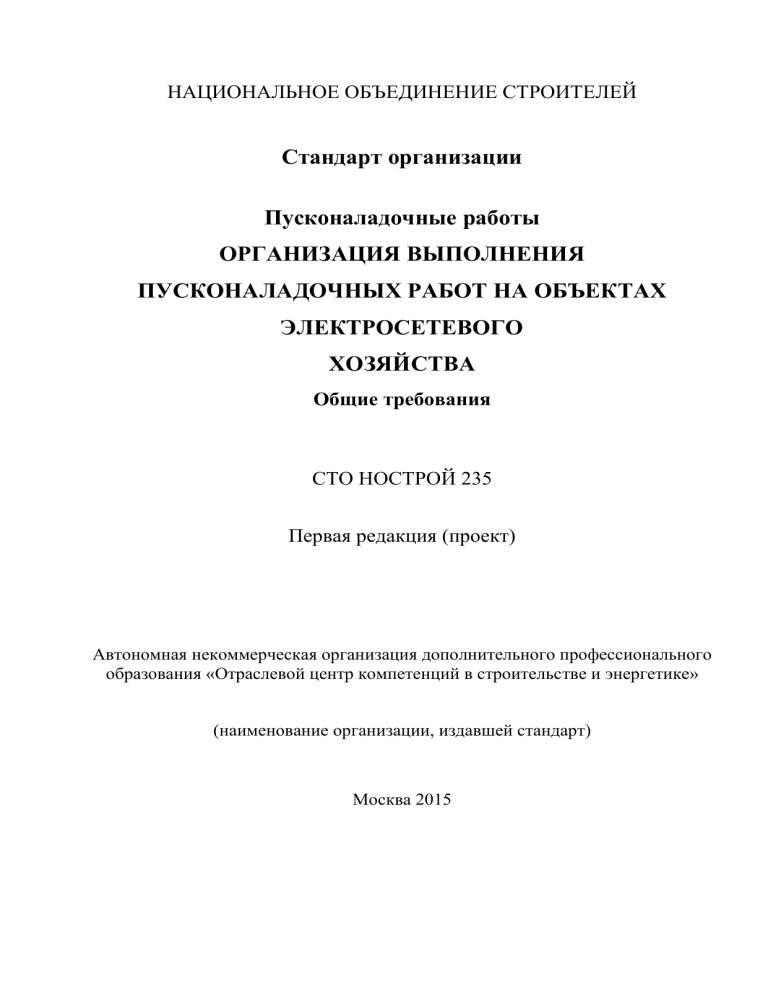

НАЦИОНАЛЬНОЕ ОБЪЕДИНЕНИЕ СТРОИТЕЛЕЙ
Стандарт организации
Пусконаладочные работы
ОРГАНИЗАЦИЯ ВЫПОЛНЕНИЯ
ПУСКОНАЛАДОЧНЫХ РАБОТ НА ОБЪЕКТАХ
ЭЛЕКТРОСЕТЕВОГО
ХОЗЯЙСТВА
Общие требования
СТО НОСТРОЙ 235
Первая редакция (проект)
Автономная некоммерческая организация дополнительного профессионального
образования «Отраслевой центр компетенций в строительстве и энергетике»
(наименование организации, издавшей стандарт)
Москва 2015
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Предисловие
1.
РАЗРАБОТАН
Автономной некоммерческой организацией дополнительного профессионального
образования
«Отраслевой
центр компетенций в строительстве и
энергетике»
2.
ПРЕДСТАВЛЕН
Комитетом по строительству объектов
НА УТВЕРЖДЕНИЕ
энергетики и электросетевого хозяйства
Национального
объединения
строителей, протокол от __________
№___
3.
УТВЕРЖДЕН И
Решением Совета Национального объ-
ВВЕДЕН В ДЕЙСТВИЕ
единения
строителей, протокол от
__________ №___
4.
ВВЕДЕН
ВПЕРВЫЕ
© Национальное объединение строителей, 2015
Распространение настоящего стандарта осуществляется в соответствии
с действующим законодательством и соблюдением правил,
Установленных Национальным объединением строителей
II
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Содержание
1
Область применения ............................................................................................. 6
2
Нормативные ссылки ............................................................................................ 6
3
Термины и определения ....................................................................................... 8
4
Обозначения и сокращения ................................................................................ 15
5
Общие положения ............................................................................................... 16
6
Организационная структура выполнения пусконаладочных работ и
основные обязанности участников .................................................................... 18
7
Подготовка к производству пусконаладочных работ .................................... 31
8
Организация производства пусконаладочных работ .................................... 37
8.1 Общие положения ......................................................................................... 37
8.2 Организация пусконаладочных работ и испытаний на различных этапах
ввода оборудования пускового комплекса в эксплуатацию..................... 40
8.3 Поузловая приемка и испытания конструктивных и технологических
узлов. .............................................................................................................. 43
8.4 Индивидуальные испытания оборудования. .............................................. 49
8.5 Функциональные испытания оборудования и отдельных систем. .......... 57
8.6 Пробные пуски оборудования. .................................................................... 61
8.7 Комплексное опробование оборудования пускового комплекса и
гарантийные испытания. .............................................................................. 67
9
Организация процесса ввода в эксплуатацию оборудования пускового
комплекса объекта электросетевого хозяйства ................................................ 71
Приложение А(справочное) Организационная структура выполнения
наладочных работ ........................................................................... 74
Приложение Б(рекомендуемое) Типовая форма координационного плана
выполнения наладочных работ ..................................................... 75
Приложение В (рекомендуемое) Акт технической готовности
электромонтажных работ ............................................................... 76
III
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Приложение Г (рекомендуемое) Протокол о приемке электрооборудования
после индивидуального испытания .............................................. 78
Приложение Д (рекомендуемое) Акт функциональных (поузловых) испытаний
электрооборудования ...................................................................... 80
Приложение Е (рекомендуемое) Акт комплексной приемочной комиссии о
готовности электрооборудования пускового комплекса к
комплексному опробованию ......................................................... 82
Приложение Ж (рекомендуемое) Акт комплексной приемочной комиссии о
готовности электрооборудования пускового комплекса к вводу
объекта в промышленную эксплуатацию .................................... 84
Библиография ……………………………………………………………………...85
IV
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Введение
Настоящий стандарт разработан в соответствии c Программой стандартизации Национального объединения строителей.
Стандарт направлен на реализацию в Национальном объединении строителей Федерального закона от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический
регламент о безопасности зданий и сооружений», Федерального закона от 29 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации»,
приказа Минрегиона России от 30 декабря 2009 г. № 624 «Об утверждении Перечня видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов
капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства».
Изменения в области электроэнергетического строительства, применение
новых форм и методов выполнения (производства) работ на этапе освоения современного оборудования, введение новых элементов рыночного регулирования в производственной сфере, применение новых технологий, исключение отраслевых стандартов из состава документов по стандартизации обусловили
необходимость разработки новых организационных решений при производстве
пусконаладочных работ (ПНР).
В стандарте представлены требования к организации выполнения (производства) пусконаладочных работ на объектах электросетевого хозяйства.
Настоящий стандарт разработан в развитие основных положений СП
48.13330.2011 «Свод правил. Организация строительства. Актуализированная
редакция СНиП 12−01−2004», СО 34.45-51.300-97 (РД 34.45-51.300-97) «Объем
и нормы испытания электрооборудования».
Авторский коллектив: канд. экон. наук Ан Л.С., канд. техн. наук Кузьмичев
В.А., канд. техн. наук Лысцев С.В., канд. техн. наук Невзгодин В.С., канд. техн.
наук Розов В.В., Аристархова И.В., Бородкин И.В., Булкина И.А., Калинников
К.Ю., Кузнецов Д.П., Одинокова Л.Ю.
V
СТО НОСТРОЙ_________-2015 (проект первой редакции)
СТАНДАРТ НАЦИОНАЛЬНОГО ОБЪЕДИНЕНИЯ СТРОИТЕЛЕЙ
Пусконаладочные работы
ОРГАНИЗАЦИЯ ВЫПОЛНЕНИЯ ПУСКОНАЛАДОЧНЫХ РАБОТ
НА ОБЪЕКТАХ ЭЛЕКТРОСЕТЕВОГО ХОЗЯЙСТВА
Общие требования
Start-up works
Organisation and operation of start-up works at the electric grid facilities
General requirements
1 Область применения
1.1 Настоящий стандарт распространяется на пусконаладочные работы
(ПНР), выполняемые на объектах электросетевого хозяйства.
1.2 Настоящий стандарт устанавливает общие требования к организации выполнения (производства) ПНР при строительстве и реконструкции
объектов электросетевого хозяйства (ОЭСХ).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и своды правил:
ГОСТ 2.701–2008 ЕСКД Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 21.110–2013 СПДС Cпецификация оборудования, изделий и материалов
ГОСТ 21.408–2013 СПДС Правила выполнения рабочей документации
автоматизации технологических процессов
6
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ГОСТ 34.601–90 Информационная технология. Комплекс стандартов на
автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ 1516.1–76 Электрооборудование переменного тока на напряжения
от 3 до 500 кВ. Требования к электрической прочности изоляции
ГОСТ 1516.2–97 Электрооборудование и электроустановки переменного
тока на напряжение 3 кВ и выше. Общие методы испытаний электрической
прочности изоляции
ГОСТ 13015–2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 24291–90 Электрическая часть электростанции и электрической
сети. Термины и определения
ГОСТ 27905.3–88 Системы электрической изоляции. Методы многофакторных функциональных испытаний
ГОСТ Р 51000.4–2011 Общие требования к аккредитации испытательных лабораторий
ГОСТ Р 51672–2000 Метрологическое обеспечение испытаний продукции для целей подтверждения соответствия. Основные положения
ГОСТ Р 55025–2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические требования
ГОСТ Р 55438–2013 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Релейная
защита и автоматика. Взаимодействие субъектов электроэнергетики и потребителей электрической энергии при создании (модернизации) и эксплуатации. Общие требования
ГОСТ Р 56203–2014 Оборудование энергетическое тепло- и гидромеханическое. Шефмонтаж и шефналадка. Общие требования
7
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ГОСТ ИСО/МЭК 17025–2009 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р МЭК 60840–2011 Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение свыше 30 кВ. Методы испытаний и требования к ним
ГОСТ Р МЭК 61140–2000 Защита от поражения электрическим током.
Общие положения по безопасности, обеспечиваемой оборудованием и электроустановками в их взаимосвязи
ГОСТ IЕС 60050–151–2014 Международный электротехнический словарь Часть 151 Электрические и магнитные устройства
ГОСТ ISO 9000–2011 Системы менеджмента качества. Основные положения и словарь
СП 48.13330.2011 «СНиП 12-01-2004. Организация строительства»
СТО НОСТРОЙ 234 «Пусконаладочные работы. Организация выполнения
пусконаладочных работ на тепловых электрических станциях. Общие требования»
П р и м е ч а н и е – При пользовании настоящим стандартом следует проверить статус
ссылочных стандартов и сводов правил в информационной системе общего пользования –
на официальных сайтах национального органа Российской Федерации по стандартизации
и НОСТРОЙ в сети Интернет или по ежегодно издаваемым информационным указателям,
опубликованным по состоянию на 1 января текущего года. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться
новым (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту
ссылку.
3 Термины и определения
В настоящем стандарте применяются термины в соответствии с Градостроительным кодексом Российской Федерации [2], Гражданским кодексом
Российской Федерации [4], Федеральным законом от 27 декабря 2002 г. №
8
СТО НОСТРОЙ_________-2015 (проект первой редакции)
184-ФЗ [5], Федеральным законом от 30 декабря 2009 г. № 384-ФЗ [6],
ГОСТ 24291−90, СП 48.13330, СТО НОСТРОЙ 234, а также следующие термины с соответствующими определениями:
3.1
автоматизированная система управления технологическими процессами: Комплекс программных и технических средств, предназначенный
для автоматизации управления технологическим оборудованием на предприятиях.
[ГОСТ 21.408−2013]
3.2 заземление: Преднамеренное электрическое соединение данной
точки системы, установки, или оборудования с локальной землей посредством заземляющего устройства.
3.3
индивидуальные испытания: Под индивидуальными испытаниями понимается период, включающий монтажные и пусконаладочные работы,
обеспечивающие выполнение требований, предусмотренных рабочей документацией, стандартами и техническими условиями, необходимыми для проведения индивидуальных испытаний отдельных машин, механизмов и агрегатов с целью подготовки оборудования (3.9) к приемке рабочей комиссией
для комплексного опробования (3.5).
[СНиП 3.05.05-84, приложение 1]
3.4
испытание: Техническая операция, заключающаяся в определении одной или более характеристик данного продукта, процесса или обслуживания
в соответствии с заданной процедурой.
[ГОСТ IЕС 60050−151−2014, пункт 151-16-13]
3.5 комплексное опробование: Пусконаладочные работы по проверке,
регулировке и обеспечению совместной взаимосвязанной работы оборудования (3.9) и систем в предусмотренном проектом технологическом процессе
9
СТО НОСТРОЙ_________-2015 (проект первой редакции)
на холостом ходу с последующим переводом оборудования и систем на работу под нагрузкой и выводом на устойчивый проектный технологический режим.
3.6 материальное обеспечение пусконаладочных работ: Включает в
себя: финансирование, обеспечение производства ПНР специальным оборудованием, приборами, инструментами и материалами.
3.7
метод испытания: Совокупность конкретно описанных операций, выполнение которых обеспечивает получение результатов испытания с установленными показателями точности.
[ГОСТ Р 51000.4−2011, пункт 3.11]
3.8
несоответствие: Невыполнение требования.
[ГОСТ ISO 9000−2011, пункт 3.6.2]
3.9
оборудование: Отдельный аппарат или совокупность устройств или аппаратов, или же ряд основных устройств одной установки, или все устройства, необходимые для выполнения особых задач.
[ГОСТ IEC 60050−151−2014, пункт 151-11-25]
3.10
объекты электросетевого хозяйства: Линии электропередачи, трансформаторные и иные подстанции, распределительные пункты и иное предназначенное для обеспечения электрических связей и осуществления передачи
электрической энергии оборудование.
[Федеральный закон [7], статья 3]
10
СТО НОСТРОЙ_________-2015 (проект первой редакции)
3.11
пробный пуск: Проверка работоспособности оборудования (3.9) и технологических схем, безопасность их эксплуатации, настройка всех систем
контроля и управления, в том числе автоматических регуляторов, устройств
защиты и блокировок, устройств сигнализации и контрольно-измерительных
приборов.
[ПТЭЭС, пункт 1.2.6]
3.12
программа испытаний: Организационно-методический доку-
мент, обязательный к выполнению, устанавливающий объект и цели испытаний (3.4), виды, последовательность и объем проводимых экспериментов,
порядок, условия, место и сроки проведения испытаний, обеспечение и отчетность по ним, а также ответственность за обеспечение и проведение испытаний.
3.13
протокол испытаний: Одна из форм исполнительной докумен-
тации документ, подтверждающий проведение испытаний (3.4) на какомлибо оборудовании (3.9), функционально-технологическом узле или электроустановке (3.31) в согласованном рабочей программой (3.15) или узаконенными нормами проведения испытаний объеме и содержащий перечень результатов испытания, выраженный в технологических, параметрических и
других данных, относящихся к этим испытаниям.
3.14
рабочая зона производства пусконаладочных работ: Про-
странство, где находится испытательная схема и электрооборудование, на
которое может быть подано напряжение от испытательной схемы.
3.15
рабочая программа испытаний: Программа испытаний, уста-
навливающая последовательность оперативных переключений в схеме объекта электросетевого хозяйства (3.10), требования к поддержанию основных
параметров оборудования (3.9), меры безопасности при проведении испытаний (3.4) или их отдельных этапов и при незапланированных отключениях и
включениях оборудования.
11
СТО НОСТРОЙ_________-2015 (проект первой редакции)
3.16
режимная автоматика: Совокупность устройств, обеспечиваю-
щая измерение и обработку параметров электроэнергетического режима
энергосистемы, передачу информации и команд управления и реализацию
управляющих воздействий в соответствии с заданными алгоритмами и
настройкой для регулирования параметров режима энергосистемы (частоты
электрического тока, напряжения, активной и реактивной мощности).
3.17
результат испытаний: Оценка характеристик свойств объекта,
установления соответствия объекта заданным требованиям по данным испытаний, результаты анализа качества функционирования объекта в процессе
испытаний.
3.18
релейная защита: Совокупность устройств, предназначенных для автоматического выявления коротких замыканий, замыканий на землю и других
ненормальных режимов работы линий электропередачи и оборудования, которые могут привести к их повреждению и/или нарушению устойчивости
энергосистемы, формирования управляющих воздействий на отключение
коммутационных аппаратов в целях отключения этих линий электропередачи
и оборудования от энергосистемы, формирования предупредительных сигналов.
[ГОСТ Р 55438−2013, пункт 2.1.33]
3.19
релейная защита и автоматика: Релейная защита, сетевая автоматика,
противоаварийная автоматика, режимная автоматика, регистраторы аварийных событий и процессов, технологическая автоматика объектов электроэнергетики.
[ГОСТ Р 55438−2013, пункт 2.1.34]
12
СТО НОСТРОЙ_________-2015 (проект первой редакции)
3.20
системный оператор Единой энергетической системы России (далее
- системный оператор): Специализированная организация, осуществляющая
единоличное управление технологическими режимами работы объектов
электроэнергетики и уполномоченная на выдачу оперативных диспетчерских
команд и распоряжений, обязательных для всех субъектов оперативнодиспетчерского управления, субъектов электроэнергетики и потребителей
электрической энергии с управляемой нагрузкой.
[Федеральный закон [7], статья 12]
3.21
средство измерений: Приборы и инструменты, предназначенные
для измерения технологических и физических параметров, имеющие нормированные метрологические характеристики, воспроизводящее и/или хранящее единицу физической величины, размер которой принимают неизменной
(в пределах установленной погрешности) в течение известного интервала
времени.
3.22
техническая документация: Комплект проектной, заводской,
сметной и исполнительной документации, необходимый для проведения
комплекса пусконаладочных работ и сдачи объекта в эксплуатацию.
3.23
условия испытаний: Совокупность воздействующих факторов и
(или) режимов функционирования объекта при испытаниях.
3.24
функциональная группа: Совокупность элементов, выполняющих в
изделии определенную функцию и не объединенных в единую конструкцию.
[ГОСТ 2.701−2008, статья 3.7]
3.25
функциональные испытания: Проверка после окончания стро-
ительно-монтажных работ функционирования в проектном объеме технологических систем (узлов) и оборудования , включая работоспособность систем
контроля и управления, защитных систем, систем противоаварийной автоматики.
3.26
эксплуатирующая организация: Юридическое лицо независи13
СТО НОСТРОЙ_________-2015 (проект первой редакции)
мо от его организационно-правовой формы, владеющее и использующее объект электроэнергетики на праве оперативного управления, хозяйственного
ведения, аренды или иных законных основаниях.
3.27
электрооборудование: Любое оборудование, предназначенное для производства, преобразования, передачи, аккумулирования, распределения или
потребления электрической энергии, например: машины, трансформаторы,
аппараты, измерительные приборы, устройства защиты, кабельная продукция, бытовые электроприборы.
[ГОСТ Р МЭК 61140−2000, пункт 3.3]
3.28
электротехническое
устройство:
Промышленное
изделие,
предназначенное для выполнения определенной функции при решении комплексной задачи: производства, распределения, контроля, преобразования и
использования электрической энергии.
3.29
электрическая цепь: Совокупность электрооборудования, со-
единенного проводами и кабелями, через которое может протекать электрический ток.
3.30
электролаборатория: Стационарная или передвижная станция,
стенд, установка, предназначенные для производства испытаний (измерений), оснащенные соответствующим испытательным (измерительным) оборудованием, средствами измерений и защиты, имеющие необходимых специалистов (не менее двух), допущенных к испытаниям (измерениям) и имеющих право оформления протоколов.
3.31
электроустановка: Совокупность электрических агрегатов, ап-
паратов, линий связи, вспомогательного технологического оборудования, а
также технических средств контроля и управления, предназначенных для
производства, передачи, распределения и преобразования электрической
энергии в т.ч. в другие виды энергии.
14
СТО НОСТРОЙ_________-2015 (проект первой редакции)
4 Обозначения и сокращения
В стандарте применены следующие обозначения и сокращения:
АИИС КУЭ
автоматизированная информационно-измерительная
система контроля и учета электрической энергии;
АРМ
автоматизированное рабочее место;
АСДУ
автоматизированная система диспетчерского управления;
АСДТУ
автоматизированная система диспетчерского и технологического управления;
АСТУ
автоматизированная система технологического управления;
АРВ
автоматическое регулирование возбуждения;
АСУТП
автоматизированная система управления технологическими процессами;
ЛОС
лицо, осуществляющее строительство;
ЛЭП
линия электропередачи (воздушная или кабельная);
ОТ и ТБ
охрана труда и техника безопасности;
ОЭСХ
объекты электросетевого хозяйства;
ПА
противоаварийная автоматика;
ПНР
– пусконаладочные работы;
ПИП
первичные измерительные приборы;
ПС
подстанция;
ПТК
программно-технический комплекс;
РЗА
релейная защита и автоматика;
ССПИ
система сбора и передачи оперативной технологической информации;
15
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ССПТИ
система сбора и передачи технологической информации;
ЭМС
электромагнитная совместимость.
5 Общие положения
5.1 В соответствии с Гражданским кодексом Российской Федерации
[Федеральный закон [4], статья 740] на завершающем этапе строительства
ОЭСХ (пускового комплекса) на оборудовании должны быть выполнены
ПНР.
П р и м е ч а н и е Состав оборудования пускового комплекса должен быть определен в соответствии с требованиями ГОСТ 21.110. К началу ПНР проектная и рабочая документация должна быть согласована с лицом, осуществляющим строительство (ЛОС), и
утверждена техническим заказчиком.
5.2 Организация производства ПНР на ОЭСХ должна представлять собой процесс последовательных и взаимосвязанных мероприятий, обеспечивающих качественный и своевременный ввод в эксплуатацию оборудования
ОЭСХ (пускового комплекса).
5.3 К началу ПНР проектная и рабочая документация должна быть согласована с лицом, осуществляющим строительство (ЛОС), и утверждена
техническим заказчиком.
5.4 В соответствии c РД 12-08-2008 [19, пункт 17] ПНР должны выполняться на основании разрешения на допуск на период производства ПНР.
П р и м е ч а н и е – Технический заказчик (лицо, осуществляющее строительство)
должен получить в территориальном органе Федеральной службы по экологическому,
технологическому и атомному надзору (далее Ростехнадзор) разрешение на допуск к пусконаладочным работам. Срок действия такого разрешения устанавливается руководителем территориального органа или в соответствии с его распоряжением должностными лицами этого органа, исходя из режима и графика производства ПНР на оборудовании пускового комплекса ОЭСХ.
16
СТО НОСТРОЙ_________-2015 (проект первой редакции)
5.5 Организация ПНР должна осуществляться при соблюдении требований Градостроительного кодекса Российской Федерации [2], федеральных
законов «О техническом регулировании» [5], «Технический регламент о безопасности зданий и сооружений» [6], «Об электроэнергетике»[7], «О безопасности машин и оборудования» [8], «Технический регламент о требованиях пожарной безопасности» [9], Кодекса Российской Федерации об административных правонарушениях [10], СП 48 13330, «Правил по охране труда
(правил безопасности) при эксплуатации электроустановок» [11].
5.6 При производстве ПНР следует руководствоваться требованиями:
Правил устройства электроустановок [12], Правил технической эксплуатации
электрических станций и сетей Российской Федерации [13], Федеральным
законом «Об обеспечении единства измерений» [14], техническим регламентом Таможенного союза «Электромагнитная совместимость технических
средств» [15], СП 48.13330, «Правил по охране труда (правил безопасности)
при эксплуатации электроустановок» [11], СНиП 3.05.06 [16], СНиП 3.05.07
[17], СНиП 3.01.04 [18].
5.7 Условия безопасного производства ПНР должны создаваться в соответствии с требованиями Положения об организации безопасного производства ПНР (приложение 13) Правил[20]; Правил по охране труда при эксплуатации электроустановок [11]; положениями раздела охраны труда и техники безопасности (ОТ и ТБ) рабочих программ производства ПНР и испытаний оборудования.
5.8 Объем и номенклатура ПНР, основные технические требования,
предъявляемые к смонтированным электроустановкам, сдаваемым в эксплуатацию, должны определяться проектной, заводской и исполнительной документацией, технологическими условиями работы электрооборудования, и
требованиями директивных документов: «Объем и нормы испытаний электрооборудования» [21], «Правила технической эксплуатации электрических
станций и сетей» [13], регламентом взаимодействия ОАО «ФСК ЕЭС» и
17
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ОАО «СО ЕЭС» при технологическом присоединении к электрическим сетям
энергопринимающих устройств [22].
5.9 Устройства релейной защиты и автоматики (РЗА), противоаварийной автоматики (ПА) должны быть испытаны в соответствии с требованиями, приведенными в Правилах технического обслуживания устройств релейной защиты и электроавтоматики [23, 24, 25].
5.10
Организация работ по наладке и испытаниям автоматизирован-
ных систем контроля и управления:
- автоматизированная система управления технологическими процессами (АСУТП);
- автоматизированная информационно-измерительная система коммерческого учета электроэнергии (АИИС КУЭ);
- автоматизированная система диспетчерского и технологического
управления (АСДТУ);
- автоматизированная система технологического управления (АСТУ);
система сбора и передачи технологической информации (ССПТИ);
- система сбора и передачи оперативной технологической информации
(ССПИ);
должна осуществляться в соответствии с требованиями ГОСТ 34.601, типовых программ испытаний [26, 27, 28, 29, 30].
5.11
Электрооборудование производства иностранных фирм, серти-
фицированное на соответствие отечественным стандартам по требованиям
безопасности и функциональным признакам, должно соответствовать требованиям норм испытаний [21] и указаниям фирмы-поставщика оборудования.
6 Организационная
структура
выполнения
пусконаладочных работ и основные функции участников
6.1 Организационная структура производства ПНР на ОЭСХ должна
18
СТО НОСТРОЙ_________-2015 (проект первой редакции)
строиться по иерархическому принципу с целью определения уровня подчиненности и степени ответственности каждого участника производственного
процесса за выполнение работ на основании договорных обязательств. Типовая иерархическая организационная структура производства ПНР представлена в приложении А.
П р и м е ч а н и е − Организационная структура производства ПНР на пусковом комплексе ОЭСХ создается при участии в производстве ПНР более трех организаций.
6.2 Организационная структура производства ПНР должна быть согласована с лицом, осуществляющим строительство (ЛОС), и утверждена техническим заказчиком. Для конкретного ОЭСХ в организационной структуре
должно быть определено место и статус каждого участника процесса производства ПНР.
6.3 Неотъемлемой частью организационной структуры производства
ПНР является «Положение о взаимодействии организаций – участников процесса производства ПНР», основное содержание которого должно отражать
распределение объемов работ между участниками процесса производства
ПНР и регламент их взаимодействия.
6.4 В «Положении о взаимодействии организаций – участников процесса производства ПНР» должны быть четко сформулированы права и обязанности каждой организации, определенные договорными отношениями, а
также порядок совмещения функций нескольких участников одной организацией (при необходимости).
6.5 Основными участниками ПНР на пусковом комплексе ОЭСХ являются:
- технический заказчик;
- лицо, осуществляющее строительство (генподрядчик);
- головная пусконаладочная организация;
- субподрядные наладочные организации;
- наладочный персонал заводов-изготовителей оборудования;
- монтажные организации;
19
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- лицо, осуществившее подготовку проектной документации (генпроектировщик);
- научно-исследовательские организации – разработчики технических
решений;
- эксплуатационный персонал технического заказчика.
6.6 Базовые функции технического заказчика при организации и производстве ПНР приведены в 6.6.1-6.6.6.
6.6.1
Технический заказчик осуществляет общее, оперативное и тех-
ническое руководство следующих процессов:
- монтаж оборудования и технических средств автоматизированных систем контроля и управления;
- наладка и испытания оборудования, технических средств автоматизированных систем контроля и управления;
- проведение предпусковых и пусковых операций на оборудовании пускового комплекса и технических средствах автоматизированных систем контроля и управления;
- подготовка эксплуатационного персонала, включая организацию его
оперативных действий, связанных с допуском монтажного и наладочного
персонала к выполнению работ и выполнению оперативных переключений;
- формирование комплексной приемочной комиссии.
6.6.2
Технический заказчик разрабатывает эксплуатационную доку-
ментацию на основе заводских инструкций заводов-изготовителей оборудования. Технический заказчик вправе перепоручить разработку эксплуатационной документации ЛОС или головной пусконаладочной организации, при
этом контроль за выполнением этих услуг технический заказчик должен
оставить за собой.
6.6.3
Технический заказчик обеспечивает:
- своевременное заключение договора подряда с ЛОС, а в случае его отсутствия с головной пусконаладочной организацией;
- финансирование производства ПНР в сроки, определенные строитель20
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ным генеральным планом объекта;
- комплектную поставку на объект проектной, рабочей (с грифом «к
производству работ») и заводской документации в сроки, определенные генеральным планом строительства объекта;
- поставку и монтаж электротехнического оборудования, технических
средств контроля и управления автоматизированных систем в сроки, определенные генеральным планом строительства объекта;
- поставку средств связи;
- решение вопросов организационного, материального, технического и
метрологического обеспечения производства ПНР;
- безопасные условия работы собственного персонала и персонала подрядных организаций;
- взаимодействие с инвесторами проекта, органами федеральной или
местной власти, ОАО СО ЕЭС, Ростехнадзором, территориальным управлением пожарного надзора, Санэпидемнадзора и др.;
- организацию и проведение технических совещаний и штабов со всеми
участниками освоения оборудования пускового комплекса с целью осуществления общего контроля выполнения ПНР;
- сохранность технической документации, оборудования и аппаратуры
организаций, участвующих в производстве ПНР на ОЭСХ, и режим, исключающий доступ посторонних лиц на ОЭСХ;
- назначение председателя и членов комплексной приемочной комиссии;
- необходимыми по санитарным нормам и нормам охраны труда помещениями (производственные, бытовые, складские и санитарные) и ресурсами
(электрическая и тепловая энергия, техническое водоснабжение) ЛОС, головную пусконаладочную организацию (наладочные организации);
- ввод и ведение эксплуатационного режима (в т.ч. нарядно-допускной
системы) в помещениях, зданиях, объектах, с начала ПНР;
- своевременное получение в Государственных органах регулирования и
надзора Российской Федерации соответствующих согласований и разреше21
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ний на выполнение этапов ПНР, относящихся к его компетенции и ответственности;
- осуществление контроля безопасного выполнения работ и осуществление мероприятий по противопожарной безопасности на пусковом комплексе (участке работ) в соответствии с требованиями Правил техники безопасности [20];
- осуществление контроля целевого и эффективного использования
средств, выделенных по договору подряда.
6.6.4
Технический заказчик, в соответствии с требованиями ГОСТ Р
55438 (пункт 5.13), не менее чем за шесть месяцев до ввода в работу комплексов и устройств РЗА или в иной согласованный с субъектом оперативнодиспетчерского управления срок, но не позднее, чем за два месяца до ввода в
эксплуатацию, представляет субъекту оперативно-диспетчерского управления в электроэнергетике:
- рабочую документацию по комплексам и устройствам РЗА, которые
будут отнесены к объектам диспетчеризации, для согласования;
- информацию, необходимую для расчетов электрических режимов сети,
расчетов устойчивости, токов короткого замыкания, расчета и выбора параметров настройки (уставок) и алгоритмов функционирования комплексов и
устройств РЗА;
- информацию для подготовки оперативной документации по оборудованию систем технологического управления, находящемуся в диспетчерском
управлении или ведении субъекта оперативно-диспетчерского управления в
электроэнергетике, в том числе:
- информацию о технических параметрах и паспортных данных линий
электропередачи, оборудования и устройств пускового комплекса ОЭСХ,
сроках ввода его в эксплуатацию;
- методику расчета и выбора параметров настройки (уставок) и алгоритмов функционирования комплексов и устройств РЗА, параметры настройки
(уставки) которых задаются диспетчерским центром, и руководство по экс22
СТО НОСТРОЙ_________-2015 (проект первой редакции)
плуатации (на русском языке) устанавливаемой на пусковом комплексе
ОЭСХ версии микропроцессорных комплексов и устройств РЗА, содержащее
функционально-логические схемы и схемы программируемой логики с описанием алгоритма работы данных схем.
6.6.5
Технический заказчик по своей инициативе вправе часть своих
функций по организации и обеспечению ПНР передать ЛОС, сформулировав,
должным образом, техническое задание для заключения договора генерального подряда на проведение ПНР.
6.6.6
Согласно статье 53 Градостроительного кодекса Российской Фе-
дерации [2] технический заказчик вправе привлекать лицо, осуществляющее
подготовку проектной документации, для проверки соответствия выполняемых работ проектной документации.
6.7 Базовые функции лица, осуществляющего строительство (генподрядчика), при организации и производстве ПНР приведены в 6.7.1-6.7.2.
6.7.1
ЛОС осуществляет:
- заключение подрядных договоров, если это предусмотрено договором
генерального подряда, с головной пусконаладочной организацией на производство ПНР, с заводами-изготовителями оборудования на его поставку и
оказание услуг по шефналадке и (или) наладке собственного оборудования;
- организует производство монтажных работ и ПНР, а также строительный контроль их проведения;
- организует проведение технических совещаний со всеми участниками
ПНР с целью осуществления руководства и контроля их производства и достижения результатов в требуемые сроки с надлежащим качеством;
- совместно с техническим заказчиком и всеми организациями, участвующими в строительстве, разработку мероприятий, обеспечивающих безопасные условия работы на строящемся пусковом комплексе ОЭСХ и обязательные для выполнения всеми подрядными организациями;
- обеспечение на объекте пожарной безопасности и принятие мер общего характера по технике безопасности (устройство ограждений, проходов,
23
СТО НОСТРОЙ_________-2015 (проект первой редакции)
защитных козырьков и сеток; ограждение отверстий, проемов, люков в перекрытиях, траншей; обеспечение необходимой освещенности территории,
проходов и рабочих мест; наличие знаков безопасности и др.);
- организационное, техническое, метрологическое и материальное обеспечение ПНР;
- в соответствии с проектом организации строительства предоставление
на договорной основе субподрядчикам необходимых по санитарным нормам
и нормам охраны труда и техники безопасности (ОТ и ТБ) помещений (производственные, бытовые, складские и санитарные) и ресурсы (электрическая
и тепловая энергия, вода, пар);
- контроль ведения исполнительной документации.
6.7.2
При одновременной работе нескольких организаций на одном
пусковом комплексе ОЭСХ лицо, осуществляющее строительство, совместно
с техническим заказчиком и подрядными организациями составляет обязательный для всех график производства совмещенных работ, в котором учитываются условия безопасного ведения электромонтажных работ и ПНР. Об
этих работах в соответствии с Правилами [20] производится запись в «Журнале совмещенных работ», который ведет ЛОС или технический заказчик
(при выполнении работ по прямому договору с техническим заказчиком).
6.8 Базовые функции головной пусконаладочной организации при организации и производстве ПНР приведены в 6.8.1-6.8.5.
6.8.1
Выбор головной пусконаладочной организации производится
ЛОС на конкурсной основе.
В соответствии с требованиями Градостроительного кодекса Российской
Федерации [2] и приказа Минрегиона Российской Федерации от 30 декабря
2009 г. № 624 [31] обязательным условием, определяющим возможность
производства ПНР для головной пусконаладочной организации и для субподрядных пусконаладочных организаций, является наличие разрешения,
выданного саморегулируемой организацией свидетельство о допуске к
определенному виду или видам работ, которые оказывают влияние на без24
СТО НОСТРОЙ_________-2015 (проект первой редакции)
опасность объектов капитального строительства, с обязательным приложением, определяющим виды работ.
6.8.2
Головная пусконаладочная организация при производстве ПНР
осуществляет следующие функции:
- организует и координирует весь процесс производства ПНР и действия
всех участников;
- выполняет работы, определенные координационным планом ПНР, самостоятельно;
- при необходимости заключает договоры подряда с субподрядными
пусконаладочными организациями и выполняет обязательства по реализации
этих договоров;
- определяет и согласовывает объемы, технологическую последовательность, сроки выполнения ПНР, а также условия их совмещения с работой
субподрядных пусконаладочных организаций;
- разрабатывает Программу проверки строительно-монтажной готовности к проведению ПНР;
- обеспечивает сбор, анализ и согласование пусконаладочной документации, разрабатываемой субподрядными пусконаладочными организациями;
- обеспечивает выполнение в установленные сроки заданных объемов
ПНР на пусковом комплексе ОЭСХ в соответствии с согласованным распределением объемов между привлеченными пусконаладочными организациями;
- привлекает всех участников освоения оборудования и технических
средств пускового комплекса к разработке плана производства ПНР;
- обеспечивает собственный персонал организационным, материальным,
техническим и метрологическим обеспечением, а для субподрядных организаций оказывает содействие в этом обеспечении;
- формирует сводные бригады с назначением бригадиров, в том числе из
числа собственного персонала;
- контролирует результаты производства ПНР всеми участниками;
25
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- организует круглосуточное дежурство ведущих специалистов для оказания оперативной технической помощи в период комплексного опробования
и проведения пробных пусков на оборудовании;
- выносит на рассмотрение штаба управления строительством пускового
комплекса предложения по совершенствованию организации и производства
электромонтажных и ПНР;
- обобщает совместно с электромонтажными и пусконаладочными организациями результаты ПНР и на их основе готовить предложения по совершенствованию технологии, схем, режимов и конструкций оборудования;
- участвует в работе приемочных комиссий и привлекает к этой работе
субподрядчиков;
- подготавливает исполнительную документацию и требует ее подготовку от субподрядных пусконаладочных организаций в сроки, установленные
координационным планом выполнения ПНР и сетевым графиком ПНР.
6.8.3
Головная пусконаладочная организация вместе с техническим за-
казчиком и ЛОС несет ответственность за сроки и качество производства
ПНР.
6.8.4
При отсутствии головной пусконаладочной организации ее
функции в части распределения, контроля и координации работ выполняет
ЛОС.
6.9 Субподрядные пусконаладочные организации при производстве
ПНР осуществляют следующие функции:
- разрабатывают и согласовывают с головной пусконаладочной организацией рабочие программы ПНР;
П р и м е ч а н и е – Рабочие программы ПНР выполняют в соответствии с координационным планом, сетевым графиком, положением о взаимодействии организаций
участников процесса производства ПНР и техническим заданием – неотъемлемой частью
субподрядного договора с головной пусконаладочной организацией.
- обеспечивают собственный персонал:
26
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- приборами, прошедшими государственную поверку в установленном
Ростестом порядке, для производства ПНР собственными силами;
П р и м е ч а н и е – Приборы и устройства, не прошедшие государственную поверку, к
применению не допускаются.
- инструментами и приспособлениями для выполнения ПНР;
- средствами индивидуальной защиты и осуществляют контроль их
применения;
- осуществляют контроль выполнения монтажных работ на вверенном
технологическом участке на завершающей их стадии с проведением консультаций и выдачей рекомендаций по возникшим вопросам;
- выполняют ПНР в соответствии с объемами, определенными договорными обязательствами, принимают участие в индивидуальных испытаниях
оборудования и технических средств, а также в поузловой пусковой, и комплексной наладке и испытаниях электроустановки;
- разрабатывают технические решения, касающиеся внесения изменений
в проектную документацию, и согласовывают их с головной пусконаладочной организацией;
- участвуют в работе пусковых штабов по требованию или по согласованию с головной пусконаладочной организацией;
- подготавливают техническое заключение по результатам наладки электрооборудования и технических средств систем автоматизации с последующей передачей руководству головной пусконаладочной организации;
- подготавливают и передают руководству головной пусконаладочной
организации исполнительную документацию в установленный «Положением
о взаимодействии организаций – участников процесса производства ПНР»
срок.
6.10
Основные требования к пусконаладочным организациям и их
персоналу приведены в 6.10.1-6.10.5.
6.10.1 ПНР должны проводиться квалифицированным персоналом электромонтажных организаций, имеющими в своем составе монтажно27
СТО НОСТРОЙ_________-2015 (проект первой редакции)
наладочные управления, или специализированными пусконаладочными организациями.
6.10.2 Пусконаладочные организации должны иметь в своем техническом обеспечении аккредитованные испытательные электролаборатории.
Требования к компетентности испытательных лабораторий должны соответствовать ГОСТ ИСО/МЭК 17025. Испытательные электролаборатории должны проводить испытания электроустановок и функциональных технологических узлов пускового комплекса ОЭСХ при наличии свидетельства о регистрации испытательной электролаборатории, выданного территориальным
управлением Ростехнадзора [32].
Допускается привлечение к ПНР и испытаниям физических или юридических лиц, имеющих стационарные или передвижные электролаборатории,
на условиях субподряда или аренды.
Требования к аккредитации испытательных лабораторий приведены в
ГОСТ Р 51000.4.
6.10.3 При проведении ПНР численный состав, уровень подготовки работников юридического лица должен соответствовать требованиям Градостроительного кодекса Российской Федерации (статья 55.5) [2], постановления Правительства Российской Федерации от 24 марта 2011 г. № 207 [33].
6.10.4 Квалификационные характеристики работников, участвующих в
производстве ПНР, должны соответствовать требованиям постановления
Минтруда Российской Федерации от 29 января 2004 г. № 4 [34].
6.10.5 Пусконаладочные организации, оформляют и передают ЛОС или
техническому заказчику (при прямом договоре с техническим заказчиком)
приемо-сдаточную документацию в соответствии с требованиями глав 1-8
Правил [12], инструкции [35], норм [21], а также эксплуатационной документацией предприятий-изготовителей электрооборудования.
6.11
Функции персонала заводов-изготовителей при производстве
шефмонтажа и шефналадки приведены в 6.11.1-6.11.4.
28
СТО НОСТРОЙ_________-2015 (проект первой редакции)
6.11.1 Персонал заводов-изготовителей, в соответствии с координационным планом, осуществляет единолично контроль выполнения монтажа и
всех видов испытаний оборудования собственной поставки.
6.11.2 Шефперсонал заводов-изготовителей несет ответственность за
качество работ, выполненных его специалистами и привлеченными монтажно-наладочными организациями.
Шефперсонал заводов-изготовителей составляет ведомости дефектов
оборудования, монтажа, проектной документации и разрабатывает предложения по их устранению.
Руководитель шефперсонала заводов-изготовителей в течение всего периода выполнения работ ведет журнал производства ПНР. В журнале отражаются все факты, имеющие влияние на порядок выполнения работ. Каждая
запись в журнале проверяется ЛОС в срок не позднее 3 дней. Каждая запись
должна быть заверена подписями уполномоченных представителей ЛОС или
технического заказчика и руководителя персонала завода-изготовителя.
6.11.3 Наладочный
персонал
заводов-изготовителей
осуществляет
функции субподрядной пусконаладочной организации, сформулированные в
6.9. настоящего стандарта.
6.12
Базовые функции монтажных организаций при производстве
ПНР приведены в 6.12.1-6.12.2.
6.12.1 Монтажные организации при производстве ПНР обеспечивают:
- монтаж и демонтаж временных схем;
- расчленение и сочленение механизмов собственных нужд;
- устранение выявленных несоответствий в ходе проверки технической
готовности строительно-монтажных работ и производства ПНР;
- установку вспомогательных конструкций для безопасного производства ПНР.
6.12.2 Работы по техническому сопровождению ПНР и порядок их выполнения монтажными организациями должны быть сформулированы в рабочих программах ПНР и испытаний оборудования. Ответственный испол29
СТО НОСТРОЙ_________-2015 (проект первой редакции)
нитель монтажной организации, как непосредственный участник производственного процесса, должен согласовывать рабочую программу в порядке,
установленном организационной структурой производства ПНР.
6.13
Функциональные обязанности лица, осуществившего подготовку
проектной документации (генерального проектировщика) приведены в
6.13.1-6.13.2.
6.13.1 Лицо, осуществившее подготовку проектной документации, при
производстве ПНР обеспечивает:
- организацию постоянной работы группы авторского надзора за ходом
производства ПНР и проверки соответствия выполняемых работ проектной
документации;
- рассмотрение технических решений, касающихся изменений в проектной документации и внесение изменений в проектную документацию в соответствии с алгоритмом подготовки, согласования и утверждения технического решения;
- участие в работе пусковых штабов.
6.13.2 Лицо, осуществившее подготовку проектной документации, имеет право привлекать пусконаладочные организации к разработке рабочей документации на условиях подряда, независимо от того, будет ли пусконаладочная организация в дальнейшем участником процесса ПНР на проектируемом объекте.
6.14
Основные функции научно-исследовательских организаций при-
ведены в 6.14.1-6.14.2.
6.14.1 Научно-исследовательские организации должны привлекаться к
наладочным работам при внедрении в производство новых видов (головных
образцов) оборудования или при освоении новых технологий по договору
подряда с головной пусконаладочной организацией. Конкретные виды работ
определяются из поставленных задач.
6.14.2 Основными функциями научно-исследовательских организаций
являются:
30
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- проведение консультаций участников ПНР;
- анализ работы оборудования;
- обобщение опыта освоения оборудования и применяемой технологии;
- оказание помощи пусконаладочным организациям в проведении испытаний;
- подготовка технического отчета по определенной техническим заданием теме.
7 Подготовка к производству пусконаладочных работ
7.1 Подготовка к производству ПНР должна начинаться после согласования и подписания договора подряда между ЛОС и головной пусконаладочной организацией на выполнение работ в соответствии с требованиями конкурсной документации. Договорная документация на производство ПНР
должна состоять из договора подряда, составленного в соответствии с требованиями главы 37 Федерального закона [4], включая все приложения к нему.
7.2 Техническую документацию пусконаладочные организации должны получать после заключения договора подряда с целью ее изучения, анализа проектной, рабочей, заводской документации и подготовки технических
заключений по устранению выявленных замечаний и совершенствованию
проектной и рабочей документации.
7.3 При подготовке к проведению ПНР головная пусконаладочная организация должна разработать проект производства работ, в том числе координационный план (приложение Б) производства ПНР, сетевой график производства ПНР, рабочие программы и согласовать их с ЛОС и утвердить у
технического заказчика.
П р и м е ч а н и е − Координационный план ПНР является обязательным документом
для головной пусконаладочной организации и должен разрабатываться для обеспечения
координации взаимодействия участников процесса производства ПНР и соблюдения тре-
31
СТО НОСТРОЙ_________-2015 (проект первой редакции)
бований проектной и договорной документации, технических регламентов на различных
этапах ПНР, в определенные сроки и за определенную стоимость.
7.4 В координационном плане должны быть перечислены все виды
ПНР, исполнители, соисполнители и сметные стоимости ПНР. ЛОС совместно с головной пусконаладочной организацией обязан согласовать координационный план ПНР со всеми организациями, участвующими в ПНР.
7.5 Координационный план ПНР должен отражать следующие основные этапы производства ПНР:
- подготовительный этап;
- поузловая приемка и испытания конструктивных и технологических
узлов;
- индивидуальные испытания оборудования;
- функциональные испытания оборудования и отдельных систем;
- пробные пуски оборудования;
- комплексное опробование оборудования пускового комплекса и гарантийные испытания.
7.6 Одновременно с разработкой координационного плана ПНР головная пусконаладочная организация составляет перечень функциональнотехнологических узлов пускового комплекса с целью разработки сетевого
графика производства ПНР и рабочих программ по наладке и испытанию
функционально-технологических узлов.
7.8 Технологическая последовательность, продолжительность и очередность производства ПНР должны определяться сетевым графиком производства ПНР, разработка которого возлагается на головную пусконаладочную организацию.
7.9 На графике должно найти отражение начало и завершение ПНР по
каждому функционально-технологическому узлу. График должен предусматривать параллельное проведение автономной наладки технических средств
автоматизированных систем контроля и управления и основного оборудова-
32
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ния. К графику должна прилагаться пояснительная записка, в которой кратко
описываются планируемые итоги и особенности каждого периода ПНР.
7.10
Сетевой график производства ПНР должен учитывать технологи-
ческую взаимосвязь между отдельными работами, и обеспечивать логическую строгость, соответствующую моделируемому процессу выполнения
ПНР, а также возможность проводить работы параллельно на разных участках технологического объекта.
7.11
Сетевой график должен предусматривать параллельное проведе-
ние монтажа основного оборудования и автономной наладки технических
средств автоматизированных систем контроля и управления. Для этого в
графике должны найти отражение следующие организационно-технические
мероприятия:
- опережающее завершение строительных и отделочных работ в помещениях с включением систем освещения, пожаротушения, вентиляции, кондиционирования и передача этих помещений под монтаж основного электрооборудования и технических средств автоматизированных систем контроля и
управления;
- упреждающая подача напряжения и наладка системы собственных
нужд подстанции и системы бесперебойного питания технических средств
автоматизированных систем контроля и управления;
- обеспечение необходимого времени для окончания монтажа, качественного проведения наладочных работ и индивидуальных испытаний основного и вспомогательного оборудования, технических средств автоматизированных систем контроля и управления пускового комплекса ОЭСХ;
-
рациональный
порядок
проведения
наладки
функционально-
технологических узлов и комплексной наладки электроустановки, позволяющий в установленные сроки завершить комплексное опробование оборудования пускового комплекса.
7.12
Разработка рабочих программ ПНР является обязательным усло-
вием для проведения работ, так как работы по освоению функционально33
СТО НОСТРОЙ_________-2015 (проект первой редакции)
технологических узлов требуют взаимодействия привлеченного персонала
монтажных, пусконаладочных и эксплуатирующих организаций. При разработке рабочих программ ПНР необходимо учитывать требования Положения
о порядке разработки, согласования и утверждения программ испытаний
[36], а также следующих нормативных документов [26, 27, 28, 29, 30, 37].
7.13
Для разработки рабочих программ технический заказчик получа-
ет разрешение органов Ростехнадзора на допуск электроустановки в эксплуатацию (в том числе на период проведения пуско-наладочных работ, испытаний, пробных пусков и комплексного опробования), а также получает от контролирующих (надзорных) органов иные требуемые разрешения и согласования, необходимые для ввода новых (реконструированных) линий электропередачи, оборудования и устройств РЗА в работу или проведения испытаний [38].
Разработка рабочих программ ПНР должна производиться по мере монтажной готовности электрооборудования к наладке и испытаниям.
7.14
Рабочие программы ПНР должны включать в свой состав следу-
ющие разделы:
- информация об объекте проведения испытаний с перечислением всех
видов электрооборудования и технических средств РЗА, контроля и управления, технологических функций систем автоматизации;
- цели и задачи проведения ПНР;
- ответственные лица за производство работ по программе от эксплуатирующей организации, пусконаладочной организации, заводов-изготовителей,
их права и обязанности;
- организационные и технические условия проведения ПНР;
- технологические ограничения и указания;
- план-график выполнения ПНР;
- требования по охране труда и техники безопасности (ОТ и ТБ) и перечень мероприятий, необходимых при производстве ПНР;
- порядок выполнения ПНР;
34
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- методика проведения работ;
- используемые типы средств измерений;
- исходное состояние оборудования и положение коммутационных аппаратов;
- последовательность выполнения работ с указанием ответственных лиц;
- состояние оборудования и положение коммутационных аппаратов после окончания работ;
- привлеченный персонал, в том числе количество и состав бригад, организация их взаимодействия;
- сроки выполнения работ по рабочей программе.
7.15
Организация работ по подготовке к производству ПНР должна
включать следующие виды обеспечения:
- организационное;
- материальное;
- техническое;
- метрологическое.
7.15.1 В состав организационного обеспечения включаются основные
составляющие проекта производства ПНР:
- координационный план ПНР;
- иерархическая организационная структура производства ПНР;
- положение о взаимодействии организаций – участников процесса производства ПНР;
- перечень функционально-технологических узлов и функциональнотехнологических зон по каждому технологическому объекту, входящему в
состав пускового комплекса;
- сетевой график производства ПНР;
- перечень рабочих программ производства ПНР;
- рабочие программы производства ПНР, в том числе головной пусконаладочной организации и субподрядных пусконаладочных организаций на отдельные виды ПНР;
35
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- перечень исполнительной документации по каждому виду работ.
7.15.2 Техническое обеспечение включает:
- проектную и рабочую документацию (с грифом «К производству работ»);
- заводскую документацию на оборудование ОЭСХ, технические средства РЗА, автоматизированные системы контроля и управления;
- материалы, относящиеся к координационному плану производства
ПНР на пусковом комплексе ОЭСХ;
- заключение по анализу проектной и рабочей документации;
- заключение по входному контролю оборудования;
- техническую документацию по ПНР (графики и рабочие программы
производства ПНР, временные эскизные схемы и заказные спецификации к
ним);
- технические решения, касающиеся внесения изменений в проектную
документацию;
- контроль строительно-монтажных работ;
- разработку эксплуатационной документации, если это определено
условиями договора;
- технические отчеты и технические заключения по результатам наладки
оборудования и технических средств автоматизированных систем контроля и
управления, если это определено условиями договора.
П р и м е ч а н и е – Пусконаладочная документация разрабатывается в процессе освоения оборудования пускового комплекса.
7.15.3 Головная пусконаладочная организация в части материального
обеспечения осуществляет:
- финансирование субподрядных пусконаладочных организаций;
- обеспечение производства ПНР необходимым оборудованием, приборами, инструментами, материалами, средствами оперативной связи;
- контроль монтажных работ на завершающей их стадии, с проведением
консультаций и выдачей рекомендаций по возникающим вопросам;
36
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- обеспечение собственного персонала средствами индивидуальной защиты и контроль их применения, в том числе персоналом субподрядных организаций;
- обеспечение собственного персонала фирменной рабочей одеждой.
7.15.4 Головная пусконаладочная организация в части метрологического обеспечения осуществляет:
- поставку приборов и устройств, прошедших государственную поверку
в установленном Ростестом порядке, для производства ПНР собственным
персоналом;
П р и м е ч а н и е Приборы и устройства, не прошедшие государственную поверку, к
применению не допускаются.
- контроль сроков поверки штатных первичных измерительных приборов, используемых в системах автоматизации и связи;
- организацию работ по метрологической аттестации измерительных каналов, в соответствии с РД 34.11.202-95 [39] и РД 34.11.408-91 [29], на завершающей стадии производства ПНР.
В случае истечения сроков государственной поверки штатных первичных измерительных приборов, используемых в системах автоматизации и
связи, головная пусконаладочная организация информирует ЛОС об этом не
позднее, чем за три месяца до истечения срока государственной поверки в
виде докладной записки произвольной формы.
8 Организация выполнения пусконаладочных работ
8.1 Общие положения
8.1.1
ПНР на ОЭСХ должны выполняться на вновь строящихся, рекон-
струируемых высоковольтных линиях электропередач и электрических подстанциях. Состав оборудования пускового комплекса должен быть определен
проектной и рабочей документацией. Каждый вид оборудования, включая
37
СТО НОСТРОЙ_________-2015 (проект первой редакции)
технические средства РЗА и автоматизированных систем контроля и управления, должны поставляться с комплектом заводской документации.
8.1.2
ПНР на ОЭСХ включают шесть этапов:
- подготовительный этап;
- поузловая приемка и испытания конструктивных и технологических
узлов;
- индивидуальные испытания оборудования;
П р и м е ч а н и е – Допускается объединение этапов поузловой приемки и проведения
индивидуальных испытаний.
- функциональные испытания оборудования и отдельных систем;
- пробные пуски оборудования;
- комплексное опробование оборудования пускового комплекса и гарантийные испытания.
8.1.3
Все испытания электрооборудования проводятся в соответствии с
требованиями РД 34.45-51.300-97 [21].
8.1.4
Если для обеспечения начала производства ПНР требуется под-
ключение электрооборудования и его питание от стороннего источника, технический заказчик получает согласование от Системного оператора или его
территориальных диспетчерских служб на присоединение к сетям в качестве
потребителя электрической энергии на договорных условиях.
8.1.5
Приемка оборудования и технических средств РЗА, автоматизи-
рованных систем контроля и управления пускового комплекса осуществляется приемочными комиссиями. Функции организаций, участвующих в составе
приемочной комиссии по приемке оборудования, технических средств автоматизированных систем контроля и управления определены в Правилах [37].
Главным, постоянно действующим органом по приемке выполненных
работ и их качества является комплексная приемочная комиссия.
Рабочими органами комплексной приемочной комиссии являются рабочие приемочные подкомиссии, осуществляющие приемку оборудования, для
его передачи в комплексную наладку.
38
СТО НОСТРОЙ_________-2015 (проект первой редакции)
8.1.6
Комплексная приемочная комиссия назначается техническим за-
казчиком. Определяется состав комплексной приемочной комиссии, назначается председатель комплексной приемочной комиссии, его заместитель и
секретарь.
8.1.7
Рабочие приемочные подкомиссии назначаются председателем
комплексной приемочной комиссии. Определяется состав рабочих приемочных подкомиссий, назначаются председатели рабочих приемочных подкомиссий и их заместители.
В состав членов рабочих приемочных подкомиссий входят представители монтажных и пусконаладочных организаций, а так же представители заводов-изготовителей, имеющие право подписи под актами сдачи-приемки.
Состав членов рабочих приемочных подкомиссий может быть расширен с
привлечением любых юридических или физических лиц по инициативе технического заказчика или ЛОС, но по согласованию с техническим заказчиком.
8.1.8
ПНР на пусковом комплексе ОЭСХ должны обеспечить готов-
ность основного и вспомогательного оборудования, автоматизированных систем контроля и управления пускового комплекса к их нормальной, бесперебойной и безаварийной работе и вводу в эксплуатацию.
8.1.9
Возникшие в ходе выполнения ПНР несоответствия с проектной
документацией оформляются техническим решением и устраняются после
его подготовки и согласования. При этом группа авторского надзора вносит
изменения в проектную и рабочую документацию.
П р и м е ч а н и е – Алгоритм подготовки, согласования и утверждения технического
решения по изменению рабочей документации или ее отдельных частей представлен в
приложении В стандарта СТО НОСТРОЙ 234 «Наладочные работы. Организация выполнения наладочных работ на тепловых электрических станциях. Общие требования».
8.1.10
Дефекты и недоделки, допущенные в ходе строительства и
монтажа, а также дефекты оборудования, выявленные в процессе индивидуальных и функциональных испытаний, устраняются строительными, мон39
СТО НОСТРОЙ_________-2015 (проект первой редакции)
тажными организациями и заводами-изготовителями до начала комплексного
опробования.
8.1.11
Выявленные дефекты оборудования оформляются актом с уча-
стием представителя завода-изготовителя или (при его отсутствии) односторонним актом. В акте подробно описываются выявленные дефекты и их причины. Работы по устранению дефектов изготовления оборудования, не требующие заводских условий, а также работы по устранению дефектов проектной документации, выявившихся в процессе индивидуальных испытаний,
пробных пусков, комплексного опробования и препятствующие приемке в
эксплуатацию, выполняет ЛОС (силами строительно-монтажной организации).
8.2
Организация
различных
этапах
производства
ввода
пусконаладочных
оборудования
пускового
работ
на
комплекса
в
эксплуатацию
8.2.1
Подготовительный этап ПНР начинается после выпуска рабочих
чертежей. На подготовительном этапе пусконаладочная организация:
- разрабатывает (на основе проектной и эксплуатационной документации предприятий-изготовителей) и согласовывает с ЛОС (техническим заказчиком) график проведения, рабочие программы ПНР и испытаний;
- подает заявку на выполнение рабочей программы;
- передает ЛОС (техническому заказчику) замечания по проектной документации и оборудованию, выявленные в процессе анализа проектной документации, разработки рабочей программы и проекта производства работ;
- подготавливает парк измерительной аппаратуры, испытательного оборудования и приспособлений;
- получает от ЛОС (технического заказчика) характеристики уставок
устройств защиты и автоматики;
- разрабатывает первую редакцию эксплуатационных инструкций.
8.2.2
На подготовительном этапе производства ПНР персонал осу-
ществляет:
40
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- изучение проектной, рабочей и заводской документации в объемах,
предусмотренных договорными обязательствами, выполнение ее анализа и
подготовку технического заключения о соответствии проектных решений для
данного пускового комплекса ОЭСХ требованиям действующих нормативных документов, типовых решений и передового опыта освоения оборудования;
- оказание технической консультативной помощи монтажным организациям на завершающем этапе монтажа и ведение контроля за ходом выполнения монтажных работ;
- освидетельствование смонтированных электротехнических устройств,
кабельных трасс и проводок, первичных измерительных приборов (ПИП);
- выявление несоответствия в ходе производства монтажных работ, подготовку и передачу дефектных ведомостей ЛОС, доклад на пусковых штабах
о выявленных замечаниях и недостатках, подготовку предложений по устранению выявленных несоответствий;
- разработку рабочих программ по проведению индивидуальных испытаний электрооборудования, технических средств автоматизированных систем контроля и управления по согласованным перечням;
- проверку выполнения монтажа кабельных заходов и коммутационных
элементов силовых цепей, и технических средств контроля, сбора и представления информации;
- проверку выполнения монтажа коммутационных элементов вторичных
цепей, технических средств РЗА и автоматизированных систем контроля и
управления;
- проверку на достоверность и полноту, а при необходимости, поверочный расчет уставок РЗА, средств сигнализации, технологических блокировок
и технологических защит;
- подготовку парка измерительных приборов, инструментов, испытательного оборудования и приспособлений;
- подготовку рабочих мест для персонала и обеспечение его инструктив41
СТО НОСТРОЙ_________-2015 (проект первой редакции)
но-методическими материалами, оргтехникой и рабочей документацией;
- определение методов индивидуальных испытаний электрооборудования;
- обеспечение опережающей подачи напряжения для производства индивидуальных испытаний электрооборудования и технических средств автоматизированных систем контроля и управления, в том числе с разработкой,
согласованием и утверждением временных схем питания;
- подготовку форм исполнительной документации, согласованной с техническим заказчиком.
8.2.3
На подготовительном этапе производства ПНР лицо, осуществ-
ляющее строительство:
- выдает пусконаладочной организации два комплекта электротехнической и технологической частей проектной документации, утвержденной в
производство работ, комплект эксплуатационной документации предприятий-изготовителей, уставки релейной защиты, блокировок и автоматики;
- передает пусконаладочной организации на время проверки приборов и
средств автоматизации, запасные части и специальные инструменты, поставляемые предприятиями-изготовителями проверяемых приборов и средств автоматизации, а также поверочное оборудование и специальные инструменты,
поступающие комплектно;
- подает напряжение на рабочие места пусконаладочного персонала от
временных или постоянных сетей электроснабжения;
- назначает ответственных представителей по приемке ПНР;
- согласовывает с пусконаладочной организацией сроки выполнения работ, учтенных в общем графике строительства;
- выделяет на объекте помещения для пусконаладочного персонала и
обеспечивает охрану этих помещений.
42
СТО НОСТРОЙ_________-2015 (проект первой редакции)
8.3 Поузловая
приемка
и
испытания
конструктивных
и
технологических узлов
8.3.1
Приемка оборудования из монтажа в наладку осуществляется по
мере завершения монтажа оборудования, кабельных связей, технических
средств РЗА, технических средств автоматизированных систем контроля и
управления на отдельных участках, предъявляемых к приемке в соответствии
с графиком поузловой приемки и испытания оборудования, с учетом
выполнения требуемой технологической последовательности.
8.3.2
График
поузловой
приемки
и
испытания
оборудования
составляется головной пусконаладочной организацией и согласовывается с
ЛОС (техническим заказчиком).
8.3.3
Объем поузловой приёмки и испытаний (тестирования) должен
соответствовать требованиям норм испытаний [21], а также заводским
инструкциям и СНиП.
8.3.4
Основными
задачами
поузловой
приёмки
и
испытания
оборудования являются:
- проверка наличия заводской, проектной и рабочей документации;
- проверка соответствия выполненных работ по рабочим чертежам;
- проверка выполненных работ и паспортных характеристик установленного оборудования на соответствие проектной документации;
- проверка приборов и средств автоматизации на соответствие основных
технических характеристик аппаратуры требованиям, установленным в паспортах и инструкциях предприятий-изготовителей;
- проверка качества выполненных работ;
- проверка работы механизмов (агрегатов), электроустановок на холостом ходу;
- проверка функционирования средств и устройств, обеспечивающих
безопасную работу электрооборудования, согласно правилам техники безопасности;
43
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- проведение наладочных работ на отдельно стоящих панелях управления, защиты и автоматики.
- определение готовности оборудования объекта к пробному пуску и
комплексному опробованию.
Своевременную подготовку к проведению поузловой приёмки и
8.3.5
испытанию
оборудования
осуществляют
электромонтажная,
пусконаладочная организации и ЛОС, при этом должны быть завершены все
монтажные и наладочные работы на данных узлах.
8.3.6
Для приемки оборудования на отдельных участках пускового
комплекса должны быть созданы следующие обязательные условия:
- закончены строительством здания и сооружения с отделкой помещений, закрыты все проемы, колодцы и кабельные каналы, установлено оборудование пускового комплекса;
- завершены монтажом конструкции линий электропередачи;
- закончены монтажом оборудование и вспомогательные технические
средства предъявленного к сдаче-приемке функционально-технологического
узла;
- организована уборка строительного и монтажного мусора в зоне приемки оборудования и вспомогательных технических средств;
- организованы подходы и площадки к оборудованию для приемки из
монтажа в наладку и проведения индивидуальных испытаний;
- подготовлены и введены в эксплуатацию системы освещения в зоне
приемки оборудования и вспомогательных технических средств;
- соблюдены требования по ОТ и ТБ в соответствии с приказом Минтруда России [11].
8.3.7
На этапе приемки оборудования пускового комплекса из монтажа
в наладку персонал пусконаладочных организаций участвует в работе
рабочих
приемочных
подкомиссий.
Представители
пусконаладочных
организаций при этом имеют равные права с другими членами рабочих
приемочных подкомиссий .
44
СТО НОСТРОЙ_________-2015 (проект первой редакции)
8.3.8
Процесс сдачи-приемки оборудования пускового комплекса
организуется по двум основным направлениям:
- по приемке оборудования линий электропередачи (ЛЭП);
- по приемке основного оборудования, технических средств автоматизированных систем контроля и управления и вспомогательного оборудования
подстанций (ПС).
8.3.9
в
наладку
Организация процесса сдачи-приемки оборудования из монтажа
должна
подтверждаться
актом
технической
готовности
электромонтажных работ к наладке (приведен в приложении В), входящего в
комплект исполнительной документации.
8.3.10 При проведении рабочей приемочной подкомиссией поузловой
приемки соблюдаются следующие основные требования:
- ответственные сотрудники головной пусконаладочной организации
или субподрядной пусконаладочной организации выполняют оперативные
действия (включения, измерения, демонстрацию и т.д.);
- подача и снятие напряжения, а также начало и окончание испытаний
производятся по письменной заявке представителя электромонтажной организации;
- подачу напряжения и допуск к работе проводит ЛОС;
- оборудование ОЭСХ должно находиться в работе (под напряжением) и
опробоваться напряжением только с включенными устройствами РЗА,
предусмотренными проектной документацией;
- электромонтажная организация представляет необходимую техническую документацию, а также предоставляет возможность осмотра всех элементов узла, предъявляемого к сдаче;
- результаты испытаний оформляются протоколами испытаний;
- результаты проверки элементов электроустановки, скрываемые дальнейшими работами, оформляются актом освидетельствования скрытых работ;
П р и м е ч а н и е – Подготовка данного акта выполняется электромонтажной органи45
СТО НОСТРОЙ_________-2015 (проект первой редакции)
зацией.
- при выявленных дефектах и отклонениях оформляется дефектная ведомость;
- акт промежуточной приемки ответственных конструкций (автоматизированных систем) оформляется после окончания монтажа узла, наладки, испытаний и устранения дефектов.
8.3.11 Пусконаладочная
смонтированного
организация
электрооборудования
с
выполняет
подачей
проверку
напряжения
от
испытательных схем на отдельные технологические узлы и функциональные
группы. Подача напряжения на налаживаемое электрооборудование должна
осуществляться только при отсутствии электромонтажного персонала в зоне
наладки и при условии соблюдения мер безопасности в соответствии с
требованиями правил техники безопасности.
8.3.12 Обязательными
и
первоочередными
работами
для
обоих
направлений являются:
- визуальный осмотр смонтированного оборудования, кабельных трасс и
каналов, технических средств автоматизированных систем контроля и управления на предмет соответствия рабочей, проектной и заводской документации;
- проверка выполнения монтажа кабельных заходов и коммутационных
элементов силовых цепей, и технических средств автоматизированных систем контроля и управления;
- проверка выполнения монтажа коммутационных элементов вторичных
цепей, и технических средств РЗА и систем автоматизации;
- проверка на достоверность и полноту, а при необходимости, поверочный расчет уставок РЗА, средств сигнализации, технологических блокировок
и технологических защит;
- выявление несоответствия в ходе производства монтажных работ, подготовка и передача дефектных ведомостей ЛОС, доклад на пусковых штабах
о выявленных замечаниях и недостатках, подготовка предложений по устра46
СТО НОСТРОЙ_________-2015 (проект первой редакции)
нению выявленных несоответствий;
- подготовка временных испытательных схем для проведения индивидуальных испытаний;
- разработка рабочих программ по проведению индивидуальных испытаний электрооборудования, автоматизированных систем контроля и управления по согласованным перечням;
- выполнение комплекса работ по проверке и испытаниям контуров
заземления в соответствии с СО 153-34.20.501-2003 [13];
- выполнение комплекса работ по измерению сопротивления изоляции
силовых кабелей в соответствии с ГОСТ Р 55025 и ГОСТ Р МЭК 60840, в том
числе кабелей из сшитого полиэтилена;
- выполнение комплекса работ по измерению сопротивления изоляции
силового оборудования в соответствии с ГОСТ 1516.1и ГОСТ 1516.2;
- выполнение комплекса работ по определению электромагнитных полей
контуров помещений зданий и сооружений на предмет электромагнитной
совместимости (ЭМС) в соответствии с СО 153-34.20.120-2003[12];
- выполнение комплекса работ по измерению сопротивления изоляции
силовых кабелей вторичной коммутации;
- проверка схем коммутации электротехнических устройств;
- проверка схем электрических соединений, в т.ч. испытание кабелей;
- испытание электрооборудования повышенным напряжением;
- подготовка и испытания временных схем питания для обеспечения
возможности тестирования технических средств: связи, сигнализации, телемеханики, РЗА, систем автоматизации, систем диагностики и мониторинга
оборудования ОЭСХ;
- лабораторная поверка и калибровка первичных измерительных преобразователей и вторичных показывающих приборов электротехнических параметров, при необходимости;
- лабораторная поверка измерительных трансформаторов тока и напряжения, при необходимости.
47
СТО НОСТРОЙ_________-2015 (проект первой редакции)
П р и м е ч а н и е – Лабораторная поверка и калибровка средств измерения проводится пусконаладочной организацией или метрологическими региональными службами, если
заводом-изготовителем не проведена настройка приборов на заданный диапазон измерения с требуемым диапазоном выходных аналоговых и дискретных сигналов.
8.3.13 Для автоматизированных систем контроля и управления ОЭСХ
проводятся
заводские
(полигонные)
испытания,
подтверждающие
работоспособность технических средств, в проектном объеме с реализацией
всех технологических функций, определенных техническим заданием на
разработку и изготовление систем.
В рамках таких испытаний проводится проверка работы технических
средств, с подтверждением технических характеристик отдельных компонентов программно-технического комплекса (ПТК) в соответствии с требованиями Типовой программы и методики заводских испытаний программнотехнических комплексов [40].
8.3.14 Поузловые испытания и приемка автоматизированных систем
контроля и управления включают:
- проверку монтажа приборов и средств автоматизации и связи, диагностики и мониторинга на соответствие требованиям инструкций предприятийизготовителей и рабочей документации;
П р и м е ч а н и е − Обнаруженные дефекты монтажа приборов и средств автоматизации устраняются монтажной организацией.
- замену отдельных дефектных элементов на исправные, выдаваемые
техническим заказчиком;
- проверку схем коммутации технических средств в шкафах устройств
сопряжения с объектом, промшкафах и соединительных коробках;
- проверку правильности маркировки, подключения и фазировки электрических проводок;
- фазировку и контроль характеристик исполнительных механизмов;
- настройку логических и временных взаимосвязей систем сигнализации,
защиты, блокировки и управления; проверку правильности прохождения
сигналов;
48
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- калибровку первичных измерительных приборов с последующей установкой;
- предварительное определение характеристик, расчет и настройку параметров аппаратуры систем;
- подготовку к включению в работу систем автоматизации и связи, диагностики и мониторинга оборудования для обеспечения индивидуального
испытания технологического оборудования и корректировки параметров
настройки аппаратуры систем в процессе их работы.
8.3.15 Организация процесса сдачи-приемки оборудования из монтажа
в
наладку
должна
подтверждаться
актом
технической
готовности
электромонтажных работ к наладке (приведен в приложении В), входящего в
комплект исполнительной документации.
8.4 Индивидуальные испытания оборудования
8.4.1
В соответствии с требованиями СНиП 3.05.06 [16] началом этапа
индивидуальных испытаний считается введение эксплуатационного режима
на испытываемых установках. С этого момента ПНР должны относиться к
работам, производимым в действующих электроустановках.
8.4.2
ПНР проводятся пусконаладочной организацией, с привлечением
персонала технического заказчика, по проектным схемам с подачей напряжения по постоянной схеме для индивидуальных испытаний электрооборудования. В исключительных случаях, если подача напряжения по постоянной
схеме невозможна в силу объективных причин, которые влияют на сроки
проведения последующих работ, допускается проведение индивидуальных
испытаний оборудования по временной схеме. При этом технический заказчик несет ответственность за отклонение от запланированной технологии
выполнения работ.
Рабочее напряжение на смонтированную электроустановку должно быть
подано эксплуатационным персоналом только после введения на электроустановке эксплуатационного режима и при наличии письменной заявки руководителя ПНР.
49
СТО НОСТРОЙ_________-2015 (проект первой редакции)
8.4.3
Для проведения индивидуальных испытаний должны быть созда-
ны следующие условия:
- разработаны рабочие программы, и определены методы индивидуальных испытаний оборудования;
- разработаны графики проведения индивидуальных испытаний и согласованы с монтажной, пусконаладочными организациями, ЛОС, техническим
заказчиком;
- организован допуск членов рабочих приемочных подкомиссий и персонала пусконаладочных организаций для проведения индивидуальных испытаний;
- разработаны и согласованы временные схемы индивидуальных испытаний электрооборудования.
П р и м е ч а н и е – Часть работ, касающихся индивидуальных испытаний некоторых
видов электрооборудования, должна выполняться с подачей повышенного или пониженного напряжения промышленной частоты от регулируемых источников питания испытательных схем.
8.4.4
Объем индивидуальных испытаний электрооборудования должен
соответствовать Объему и нормам испытаний электрооборудования [21], а
также заводским инструкциям.
8.4.5
Перед индивидуальными испытаниями должно быть проверено
выполнение:
- правил технической эксплуатации электрических станций и сетей;
- правил устройства электроустановок;
- строительных норм и правил;
- стандартов, включая стандарты безопасности труда;
- норм технологического проектирования;
- требований органов государственного контроля и надзора;
- норм и требований природоохранного законодательства и других органов государственного надзора;
- правил охраны труда;
50
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- правил взрыво- и пожаробезопасности.
8.4.6
Для проведения индивидуальных испытаний электрооборудова-
ния должна быть составлена Программа индивидуальных испытаний оборудования на основании Положения [36].
8.4.7
При проведении индивидуальных испытаний электрооборудова-
ния необходимо:
- проверить наличие заводской документации (протоколы заводских испытаний, руководство по эксплуатации, паспорта и др.);
- проверить соответствие выполненных работ рабочим чертежам;
- проверить выполненные работы и паспортные характеристики установленного оборудования на соответствие проектной документации;
- проверить соответствие выполненных строительно-монтажных работ
проектной документации;
- проверить качество выполненных работ;
- провести опробование схем управления, защиты и сигнализации в рабочих режимах;
- произвести наладку электрооборудования под напряжением, включая
силовые цепи;
- провести проверку и испытание вторичных устройств и цепей;
- провести снятие и настройку необходимых статических и динамических характеристик отдельных элементов и комплектных устройств и сопоставление их с расчетными данными проектной документации, а также с
данными инструкций предприятий-изготовителей;
- проверить соответствие технических характеристик оборудования и
систем действующим НТД и паспортным данным; заключение о соответствии измеренной электрической величины требованиям нормативных документов должно быть сделано с учетом диапазона, в котором она может находиться вследствие погрешности измерений;
- провести испытание и наладку электрооборудования и систем на холостом ходу;
51
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- определить готовность оборудования объекта к пробному пуску и комплексному опробованию.
8.4.8
В комплекс индивидуальных испытаний оборудования ЛЭП
должны быть включены:
- испытание измерительных трансформаторов тока и напряжения;
- испытание технических средств РЗА и защит от перенапряжения и грозовых разрядов;
- регулировка искровых промежутков устройств защиты от грозовых перенапряжений;
- проверка состояния контактных болтовых соединений проводов;
- проверка электрической прочности изоляторов в изолирующих подвесках;
- измерения сопротивления заземления опор;
- измерения тяжения в оттяжках опор ЛЭП;
- измерения сопротивления петли фаза-нуль на воздушных линиях
напряжением до 1000В;
- электрические испытания кабелей;
- измерения сопротивления изоляции кабелей;
- испытание систем сигнализации и телемеханики, установленной на линии;
-
проверка
работоспособности
и
настройка
информационно-
телекоммуникационной сети;
- наладка и испытания технических средств системы определения местоположения электрических повреждений ЛЭП.
8.4.9
В комплекс индивидуальных испытаний электрооборудования
подстанции должны быть включены испытания следующих видов оборудования:
- синхронные и асинхронные компенсаторы и коллекторные возбудители;
- конденсаторные установки;
52
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- электрические машины переменного и постоянного тока;
- силовые трансформаторы и автотрансформаторы;
- масляные реакторы и заземляющие дугогасящие реакторы;
- измерительные трансформаторы тока и напряжения;
- коммутационные аппараты (масляные, вакуумные, воздушные, элегазовые выключатели, выключатели нагрузки, разъединители, отделители и
короткозамыкатели);
- распределительные устройства;
- сборные и соединительные шины;
- сухие токоограничивающие реакторы;
- статические преобразователи;
- разрядники различных типов;
- аккумуляторные батареи;
- батареи статических конденсаторов;
- ограничители перенапряжения.
Индивидуальные испытания электрооборудования ПС должны проводиться в соответствии с требованиями РД 34.45-51.300-97 [21], Положения о
проведении индивидуальных испытаний оборудования [41].
На этапе приемки зданий и сооружений ПС необходимо провести выполнение комплекса работ по определению и состоянию электромагнитных
полей контуров помещений зданий и сооружений на предмет ЭМС в соответствии с Правилами устройства электроустановок [12].
При выборе методов определения состояния электромагнитных полей
следует пользоваться требованиями СО 34.35.311-2004 [42].
П р и м е ч а н и е – Выполнение комплекса работ по определению электромагнитных
полей контуров помещений зданий и сооружений на предмет ЭМС производится на этапе
приемки и индивидуальных испытаний оборудования и в период проведения пробных
пусков, перед комплексным опробованием.
8.4.10 Индивидуальные испытания устройств РЗА должны проводиться
по принципу поэлементной проверки технических средств электрических
53
СТО НОСТРОЙ_________-2015 (проект первой редакции)
защит, действующих на отключение оборудования и (или) участка электрической сети.
Поэлементной проверке должны подлежать:
- схемы питания РЗА;
- технические средства РЗА (элементы защит, такие как средства измерения, токовые реле, коммутационные устройства, электрические цепи и пр.);
- уставки срабатывания РЗА и уставки выдержки времени.
В ходе проведения индивидуальных испытаний автоматических систем
защит и автоматики должны быть опробованы алгоритмы действия всех РЗА
и автоматического повторного включения линий, определенных проектной
документацией, путем имитации сигналов срабатывания без воздействия на
отключение электрооборудования или участка электрической сети.
8.4.11 Субъект оперативно-диспетчерского управления в электроэнергетике в соответствии с ГОСТ Р 55438 обеспечивает расчет и выбор параметров настройки (уставок) и алгоритмов функционирования для:
- комплексов и устройств противоаварийной и режимной автоматики
(кроме автоматического регулирования возбуждения), являющихся объектами диспетчеризации;
- устройств релейной защиты и сетевой автоматики ЛЭП напряжением
110 кВ и выше, за исключением ЛЭП с односторонним питанием;
- устройств релейной защиты шин и ошиновок напряжением 110 кВ и
выше, являющихся объектами диспетчеризации;
- устройств релейной защиты и сетевой автоматики оборудования, являющегося объектом диспетчеризации, если требуется согласование выбранных параметров настройки (уставок) с другими устройствами релейной защиты и сетевой автоматики, установленными на технологически связанных
объектах электроэнергетики (резервные защиты, направленные в сеть напряжением 110 кВ и выше).
8.4.12 Технический заказчик в соответствии с ГОСТ Р 55438 (пункт
4.4.4) обеспечивает расчет, выбор параметров настройки (уставок) и алго54
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ритмов функционирования для комплексов и устройств РЗА, не указанных в
п.п. 8.4.11.
Ввод в работу новых (модернизированных) комплексов и устройств РЗА
должен осуществляться с параметрами настройки (уставками) и алгоритмами
функционирования, утвержденными техническим руководителем ОЭСХ, заданными на основании проектных значений параметров настройки, которые
могут быть скорректированы после анализа и уточнения их в процессе
наладки или в соответствии с заданием по настройке устройств РЗА в порядке, установленном п.п. 8.4.11 и 8.4.12.
8.4.13 Переключения при вводе в работу вновь смонтированных (модернизированных) устройств РЗА и при проведении испытаний должны выполняться по рабочим программам.
8.4.14 Технический заказчик предоставляет субъекту, выдавшему задание по настройке устройств РЗА, исполнительные схемы устройств РЗА после ввода указанных устройств в работу.
8.4.15 Индивидуальные испытания технических средств связи, сигнализации, телемеханики, АСУТП и автоматизированной информационноизмерительной системы контроля и учета электрической энергии (АИИС
КУЭ) должны включать в свой состав с целью их подготовки к проведению
функциональных испытаний технологических узлов:
- проверку подключения в соответствие с материалами проектной и рабочей документацией систем питания, включая резервное; цепей вторичной
коммутации шкафов, щитов и пультов контроля и управления; автоматизированного рабочего места (АРМ) оператора-технолога и АРМ инженерных
станций; сетевых систем, систем мониторинга состояния оборудования и
прочих элементов программно-технического обеспечения;
- загрузку базового и прикладного программного обеспечения;
- испытания систем питания, включая резервное, с опробованием автоматического ввода резерва;
- проверку и испытания систем сетевого обеспечения;
55
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- проверку систем самодиагностики технических средств;
- проверку подсистем сбора, обработки и отображения информации в
соответствие с базой данных путем имитации значений технологических параметров, включая измерительные каналы от ПИП полевого уровня;
- проверку работоспособности контроллеров;
- наладку операторских станций (АРМ оператора-технолога);
- наладку интерфейсов (систем информационного обмена);
-проверку
технических
средств
самодиагностики
программно-
технического комплекса (ПТК);
- проверку каналов измерения технических средств полевого уровня;
- наладку систем обеспечения технических средств ПТК, работающих во
взаимосвязи с техническими средствами полевого уровня;
- проверку выходных команд управления путем имитации их результирующих значений с АРМ оператора-технолога.
Индивидуальные испытания ПТК АСУТП необходимо проводить с учетом специфики объекта управления и используемых средств автоматики.
8.4.16 Все работы, связанные с индивидуальными испытаниями технических средств, выполняются специализированными пусконаладочными организациями под руководством и контролем шефперсонала заводовизготовителей, либо собственным персоналом поставщиков технических
средств.
8.4.17 Индивидуальные испытания вспомогательных технологических
систем (маслоснабжения, водоснабжения, охлаждения, бытовых и нефтесодержащих стоков, отопления, вентиляции, кондиционирования, пожаротушения, пневматических систем и т.п.) проводятся на следующем оборудовании:
- электродвигатели постоянного и переменного тока механизмов собственных нужд;
- связующие трубопроводы;
- специальные технологические установки;
56
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- баки-аккумуляторы.
Индивидуальным испытаниям подвергаются:
- трубопроводы, баки-аккумуляторы и пневматические системы с проведением их очистки по методике, определенной рабочей программой ПНР и
гидравлических испытаний;
- электродвигатели переменного и постоянного тока механизмов собственных нужд с определением направления вращения и перекоммутацией
фаз, при необходимости;
-
испытания
компрессорной
установки
по
инструкции
завода-
изготовителя и под контролем шефперсонала производителя установки.
П р и м е ч а н и е – Определение направления вращения электродвигателей механизмов собственных нужд связано с расчленением муфт сцепления и их восстановлением после испытаний. Как правило, эти работы выполняет монтажная организация.
8.4.18 Проведение индивидуальных испытаний должны подтверждаться
протоколами. Форма протокола индивидуальных испытаний оборудования
представлена в приложении Г.
8.5 Функциональные испытания оборудования и отдельных систем
8.5.1
Целью проведения функциональных (поузловых) испытаний
является проверка функционирования и подготовка технологических узлов
(участка
технологической
схемы)
к
комплексным
испытаниям
электроустановки в виде пробных пусков. При этом должны быть проверены
все взаимодействия систем и устройств РЗА, противоаварийной автоматики
(ПА), АСУТП, АИИС КУЭ, связи, телемеханики между собой, а также
опробовано их действие на основное оборудование подстанции.
8.5.2
При производстве электромонтажных работ и функциональных
испытаний электрооборудования по совмещенному графику на отдельных
функциональных группах электроустановки должна быть точно определена и
согласована с руководителем электромонтажных работ рабочая зона
производства монтажных работ и испытаний. Лицам, не имеющим
отношение к производству ПНР, доступ в рабочую зону должен быть
57
СТО НОСТРОЙ_________-2015 (проект первой редакции)
запрещен.
8.5.3
В основу функциональных испытаний электрооборудования
должен быть положен принцип комплексного обеспечения готовности
функционально-технологического узла (участка технологической схемы) в
полном объеме и в соответствии с требованиями проектной, рабочей и
заводской документации.
Функциональным испытаниям технологического узла должны подвергаться все электрооборудование и технологические (алгоритмические) функции РЗА и автоматизированных систем испытываемого участка технологической схемы после проведения индивидуальных испытаний, подтвержденных
протоколами.
8.5.4
Для испытаний функционально-технологического узла должны
быть выполнены следующие обязательные условия:
- завершены строительные и монтажные работы в зоне проведения испытаний;
- успешно завершены индивидуальные испытания оборудования и технических средств РЗА и систем автоматизации;
- согласованы и выставлены все уставки релейных защит, блокировок,
АВР и сигнализации;
- решены все вопросы по организационному, техническому, материальному и метрологическому обеспечению производства ПНР и проведению испытаний оборудования технологического участка схемы;
- эксплуатационный персонал подготовлен к работам по программе производства ПНР;
- созданы все необходимые условия по ОТ и ТБ в соответствии с требованиями Правил техники безопасности при электромонтажных и наладочных
работах [20].
8.5.5
В соответствие с пунктом 6.7 СО 153-34.20.501-2003 [13]
оперативные переключения в электрических сетях производит оперативнодиспетчерский персонал энергосистемы. Оперативные переключения на
58
СТО НОСТРОЙ_________-2015 (проект первой редакции)
оборудовании ПС производит оперативный персонал, непосредственно
воздействующий на органы управления энергоустановок и обслуживающий
эти установки в текущем режиме времени. Оперативный персонал ПС
находится
в
непосредственном
подчинении
оперативного
персонала
диспетчерского управления энергосистемы. Оперативные переговоры на всех
уровнях диспетчерского управления, как и оперативные переговоры
начальников смен крупных подстанций автоматически фиксируются и
записываются в оперативный журнал и на магнитный носитель.
П р и м е ч а н и е – В соответствии с пунктом 3.1 Правил по охране труда [11] оперативные переключения выполняют работники, осуществляющие оперативное управление и
обслуживание электроустановок, или работники, специально обученные и подготовленные для оперативного обслуживания в утвержденном объеме закрепленных за ними
электроустановок, допущенные к работам организационно-распорядительным документом организации или обособленного подразделения.
8.5.6
должны
Функциональные испытания оборудования пускового комплекса
проводиться
по
разработанным
организацией
или
субподрядной
согласованию
с
программам
производства
головной
головной
пусконаладочной
пусконаладочной
ПНР
и
пусконаладочной
организацией
организацией)
функциональных
(по
рабочим
испытаний
технологических узлов, по согласованным с техническим заказчиком
перечнем
функционально-технологических
узлов,
подлежащих
функциональным испытаниям.
8.5.7
Рабочие программы производства ПНР и функциональных
испытаний согласовываются ЛОС, и утверждаются главным инженером
технического
заказчика
или
главным
инженером
эксплуатирующей
организации.
Рабочие программы передаются исполнителям – участникам ПНР и испытаний не позднее, чем за две недели до намеченного срока проведения работ по рабочей программе.
8.5.8
Ответственные за проведение испытаний по рабочим программам
назначаются руководителем головной пусконаладочной организации − за
59
СТО НОСТРОЙ_________-2015 (проект первой редакции)
выполнение технической составляющей рабочей программы ПНР, и
руководителем технического заказчика − за выполнение организационной
составляющей рабочей программы ПНР и испытаний.
Наладка
8.5.9
вспомогательного
функционально-технологических
оборудования
производится
в
узлов
соответствии
с
требованиями стандарта организации СТО НОСТРОЙ «Пусконаладочные
работы. Организация выполнения пусконаладочных работ на тепловых
электростанциях. Общие требования».
8.5.10 При
проведении
функциональных
(поузловых)
испытаний
технологического узла (участка электрической схемы) осуществляется
проверка работоспособности на холостом ходу или под нагрузкой в
зависимости от готовности схемы испытываемого участка и условий
проведения испытаний. В процессе проведения испытаний осуществляется
комплексная проверка первичных и вторичных электрических цепей,
надежная работа электрооборудования и технических средств РЗА, связи,
сигнализации, алгоритмы работы АСУТП, АИИС КУЭ, систем мониторинга
состояния
оборудования,
других
автоматизированных
систем,
предусмотренных проектом.
8.5.11 При
наладке
устройств
РЗА
рекомендуется
пользоваться
положениями инструкции СО 34.35.302-2006 [43].
8.5.12 Организация
процесса
сдачи-приемки
оборудования
после
функциональных (поузловых) испытаний должна подтверждаться актами
готовности оборудования для проведения испытаний на этапе пробных
пусков
(приложение
Д),
входящих
в
комплект
исполнительной
документации.
8.5.13 Проведение функциональных испытаний должно сопровождаться
передачей временной карты технологических и временных уставок РЗА и
технологических функций АСУТП ЛОС и техническому заказчику. Уставки
РЗА
должны
согласовываться
с
Системным
оператором
или
его
уполномоченными органами. Карты технологических и временных уставок
60
СТО НОСТРОЙ_________-2015 (проект первой редакции)
РЗА и технологических функций АСУТП разрабатываются головной
пусконаладочной организацией, согласовываются с ЛОС, Системным
оператором
или
его
уполномоченными
региональными
органами
и
утверждаться техническим заказчиком.
8.6 Пробные пуски оборудования
8.6.1
Пробные
пуски
электроустановки
выполняют
с
целью
определения готовности оборудования пускового комплекса к комплексному
опробованию, и они должны относиться к категории комплексных
испытаний.
8.6.2
Допускается
электроустановок
выполнение
пускового
комплекса
комплексных
на
этапе
испытаний
пробных
пусков
электроустановок по частям, если рабочей документацией и проектом в
целом такое деление предусмотрено:
- при наличии нескольких магистральных линий;
- различных, принципиально разделенных схем преобразования электрической энергии на ПС;
- различных, отходящих от ПС распределительных линий одного или
различного класса;
- прочих вариантов электротехнических схем, позволяющих их классифицировать, как часть пускового комплекса.
Допускается выполнение комплексных испытаний оборудования на этапе пробных пусков без полной нагрузки или без выдачи мощности в распределительные сети, если последние не готовы к приему и распределению
мощностей по потребителям.
8.6.3
Перед пробным пуском должны быть подготовлены следующие
условия для надежной и безопасной эксплуатации электросетевого объекта:
- укомплектован, обучен за счёт средств технического заказчика (с проверкой знаний) эксплуатационный и ремонтный персонал;
- разработаны и утверждены техническим заказчиком рабочие инструкции, инструкции по охране труда;
61
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- разработаны и утверждены техническим заказчиком оперативные схемы (нормальная схема электрических соединений), а также технологические
схемы электросетевого объекта; техническая документация по учету и отчетности;
- введены в действие и приведены в полную готовность к работе СДТУ с
линиями связи, системы пожарной сигнализации и пожаротушения (в соответствии с РД 153-34.0-03.301-00 [44]), аварийного освещения, вентиляции;
- при пробном пуске маслонаполненного оборудования обязательно
присутствие пожарных расчетов.
8.6.4
В соответствии с пунктом 1.2.6 СО 153-34.20.501-2003 [13] на
проведение
пробных
пусков
получается
разрешение
от
управления
Федеральной службы по экологическому, технологическому и атомному
надзору (Ростехнадзор).
8.6.5
В соответствии с Правилами [45] обязательным условием для
начала комплексных испытаний является согласование технических условий
с субъектами оперативно-диспетчерского управления и смежными сетевыми
организациями.
8.6.6
РЗА
при
технологическом
присоединении
объектов
электроэнергетики к электрическим сетям должна осуществляться в порядке,
предусмотренном
установленными
Правилами
технологического
присоединения энергопринимающих устройств потребителей электрической
энергии [45].
8.6.7
Пробный пуск выполняют после полностью законченных
индивидуальных и функциональных испытаний, устранения дефектов и
недоделок, выявленных в процессе поузлового опробования и приемки
оборудования, и обеспечения работоспособности всех автоматизированных и
технологических систем.
8.6.8
При пробном пуске должна быть проверена работоспособность
оборудования и технологических схем, безопасность их эксплуатации; проведены проверка и настройка всех систем контроля и управления, в том
62
СТО НОСТРОЙ_________-2015 (проект первой редакции)
числе автоматических регуляторов, устройств зашиты и блокировок,
устройств сигнализации и контрольно-измерительных приборов.
8.6.9
Пробные
пуски
должны
быть
выполнены
по
рабочим
программам испытания оборудования пускового комплекса или автономных
его частей. Если пробные пуски выполняют по частям пускового комплекса,
рабочие программы должны быть составлены на каждую автономную часть.
Рабочая программа проведения пробных пусков электроустановки составляется в соответствии со специфическими особенностями оборудования,
с учетом указаний заводов-изготовителей, проектных организаций и должна
быть согласована ЛОС, Системным оператором или его региональными органами (диспетчерскими управлениями) и утверждаться техническим заказчиком.
Рабочие программы испытания электрооборудования при проведении
пробных пусков разрабатываются головной пусконаладочной организацией.
8.6.10 В рабочих программах пробных пусков электрооборудования
пускового комплекса, главным образом, должны быть определены:
- цели и задачи пробных пусков;
- условия и порядок выполнения всех операций для достижения поставленных целей и задач;
- требования к персоналу, непосредственно участвующему в ПНР.
8.6.11 Для каждой автоматизированной системы пускового комплекса
должна разрабатываться рабочая программа наладки и испытаний, в которой
должен быть определен состав работ и порядок испытаний технологических
функций автоматизированной системы на этапе пробных пусков.
Рабочие программы наладки и испытаний должны корреспондироваться
с рабочими программами пробных пусков электрооборудования пускового
комплекса.
8.6.12 Проведение
пробных
пусков
осуществляется
персоналом
технического заказчика и персоналом пусконаладочных организаций.
Персонал монтажных организаций находится в режиме ожидания (по63
СТО НОСТРОЙ_________-2015 (проект первой редакции)
стоянной готовности) и, при необходимости, готов приступить к выполнению полученного задания при наличии условий и соблюдении требований
ОТ и ТБ.
Персонал прочих организаций – участников процесса ввода оборудования пускового комплекса в эксплуатацию готов к проведению экспрессанализов и оказанию оперативных консультативных услуг эксплуатационному персоналу технического заказчика.
8.6.13 Включение электроустановки в работу по проектной схеме для
ПНР и опробования технологического оборудования проводится после её
временного допуска в эксплуатацию в соответствии с требованиями приказа
Федеральной службы по экологическому, технологическому и атомному
надзору
[46].
Срок
действия
временного
устанавливается
руководителями
должностными
лицами
или,
Управления
по
допуска
их
в
эксплуатацию
поручению,
Федеральной
другими
службы
по
экологическому, технологическому и атомному надзору.
Запрещается включение электроустановок в работу по временным схемам или с оборудованием, не прошедшим индивидуальные и функциональные испытания.
8.6.14 В ходе проведения комплексных испытаний оборудования
пускового комплекса на этапе пробных пусков должны быть определены
основные показатели и характеристики электрооборудования и технических
средств автоматизированных систем контроля и управления.
8.6.15 При проведении пробных пусков выполняются работы по
комплексной
наладке
систем
автоматизации,
доведению
параметров
настройки приборов и средств автоматизации, каналов связи до значений,
при
которых
системы
автоматизации
могут
быть
использованы
в
эксплуатации. При этом должно быть выполнено:
- определение соответствия порядка отработки устройств и элементов
систем сигнализации, защиты и управления алгоритмам рабочей документа64
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ции с выявлением причин отказа или «ложного» срабатывания их, установка
необходимых значений срабатывания позиционных устройств;
-
определение
соответствия
пропускной
способности
запорно-
регулирующей арматуры требованиям технологического процесса, правильности отработки выключателей;
- определение расходных характеристик регулирующих органов и приведение их к требуемой норме с помощью имеющихся в конструкции элементов настройки;
- подготовка к включению и включение в работу систем автоматизации
для обеспечения комплексного опробования технологического оборудования;
- уточнение статических и динамических характеристик объекта, корректировка значений параметров настройки систем с учетом их взаимного
влияния в процессе работы;
- испытание и определение пригодности систем автоматизации для
обеспечения эксплуатации оборудования с производительностью, соответствующей нормам освоения проектных мощностей в начальный период;
- анализ работы систем автоматизации в эксплуатации;
- оформление исполнительной документации.
8.6.16 В ходе выполнения пробных пусков должны быть выполнены
следующие условия для проведения комплексного опробования:
- завершены наладка и испытания электрооборудования;
- обеспечена надежная и безаварийная работа электрооборудования;
- проведены режимные испытания электрооборудования;
- выполнен второй этап работ по определению электромагнитной обстановки в зоне оборудования пускового комплекса;
- выполнены в полном объеме проверки и испытания технических
средств и алгоритмов РЗА;
- опробованы системы связи;
- произведены наладка и испытания технологических функций автома65
СТО НОСТРОЙ_________-2015 (проект первой редакции)
тизированных систем;
- произведена проверка на соответствие техническим требованиям по
работоспособности, качеству сбора и обработки и предоставлению информации систем удаленного мониторинга за состоянием электрооборудования;
- успешно завершены испытания систем автоматического повторного
включения.
Для всех вводимых комплексов по сбору, обработке и передаче технологической информации должна быть обеспечена передача данных в центр
управления электрическими сетями сетевых организаций и диспетчерские
центры ОАО «СО ЕЭС».
8.6.17 Для подготовки систем автоматизации к работе в период
комплексного опробования технологического оборудования технический
заказчик передает пусконаладочной организации перечень необходимых к
включению систем и график их включения.
8.6.18 Технический
контроль
электромагнитной
обстановки
и
электромагнитной совместимости электрооборудования и технических
средств различного назначения должен проводиться в объеме, указанном в
СО 34.35.311-2004 [42].
8.6.19 Метрологическая аттестация измерительных каналов должна
начинаться одновременно с началом функционирования средств измерения и
заканчиваться перед комплексным опробованием оборудования пускового
комплекса.
8.6.20 В процессе проведения испытаний должны быть выявлены и
устранены все неисправности, скрытые дефекты, алгоритмические ошибки и
прочие возможные несоответствия в работе оборудования и систем
пускового комплекса.
8.6.21 Результаты пробного пуска оформляются ЛОС записью в общем
журнале ведения работ.
8.6.22 Организация
процесса
сдачи-приемки
оборудования
после
проведения испытаний на этапе пробных пусков должна подтверждаться
66
СТО НОСТРОЙ_________-2015 (проект первой редакции)
актами готовности оборудования к проведению комплексного опробования
(приложение Е), входящих в комплект исполнительной документации.
Количество актов должно соответствовать количеству рабочих программ
испытания оборудования пускового комплекса или автономные его частей.
8.6.23 Проведение комплексных испытаний должно сопровождаться
передачей скорректированных карт технологических и временных уставок
РЗА и технологических функций АСУТП ЛОС и техническому заказчику.
Все скорректированные значения уставок РЗА должны согласовываться с
Системным
оператором
или
его
уполномоченными
региональными
органами.
8.7 Комплексное опробование оборудования пускового комплекса
и гарантийные испытания
8.7.1
собой
Комплексное опробование оборудования ОЭСХ представляет
заключительные
испытания
электрооборудования
пускового
комплекса.
8.7.2
Комплексное опробование подстанций и линий электропередачи
должно проводиться для проверки бесперебойной и надежной работы всего
оборудования пускового комплекса вводимого в эксплуатацию объекта, с
подтверждением номинальных значений параметров и качества отпускаемого
продукта.
Номинальные значения параметров, как и требования к качеству отпускаемого продукта, должны быть определены проектной и рабочей документацией.
8.7.3
Основными задачами комплексного опробования под нагрузкой
являются:
- проверка совместной работы основных агрегатов и вспомогательного
оборудования;
- выявление возможных дефектов в оборудовании, устройствах и сооружениях.
8.7.4
Началом комплексного опробования оборудования пускового
67
СТО НОСТРОЙ_________-2015 (проект первой редакции)
комплекса ОЭСХ считается момент включения электроустановки в сеть и ее
работа под нагрузкой по согласованию с Системным оператором или его
уполномоченными региональными органами и получения официального
разрешения
управления
Федеральной
службы
по
экологическому,
технологическому и атомному надзору (Ростехнадзор).
8.7.5
участием
Комплексное опробование проводит технический заказчик с
представителей
ЛОС,
генеральной
проектной
организации,
соответствующих монтажных и пусконаладочных организаций, а при
необходимости, и заводов-изготовителей оборудования, аппаратуры.
8.7.6
Для
выполнения
комплексного
опробования
технический
заказчик предоставляет квалифицированный эксплуатационный персонал,
необходимые энергоресурсы, смазочные масла и другие вспомогательные
материалы.
8.7.7
ЛОС
организует
круглосуточное
дежурство
персонала,
участвующего в ПНР оборудования пускового комплекса.
8.7.8
Головная пусконаладочная организация обеспечивает:
- выполнение необходимых работ по устранению обнаруженных
дефектов монтажа до окончания комплексного опробования (дефекты, не
снижающие надежность работы оборудования, не приводящие к ухудшению
его технико-экономических показателей и условий защиты окружающей
среды, могут устраняться после окончания комплексного опробования);
- сменную, круглосуточную работу персонала, необходимого для
проведения экспресс-анализа за состоянием оборудования и режимами его
работы, и оперативной консультации оперативного персонала технического
заказчика.
8.7.9
Комплексное
опробование
оборудования
ОЭСХ
должно
проводиться по рабочей программе. Рабочая программа комплексного
опробования, в соответствии с ГОСТ Р 55438, разрабатывается головной
пусконаладочной организацией, согласовывается с диспетчерским центром
ОАО «СО ЕЭС» и утверждается техническим заказчиком.
68
СТО НОСТРОЙ_________-2015 (проект первой редакции)
8.7.10 Согласованная и утвержденная рабочая программа комплексного
опробования передается для изучения и подготовки к испытаниям всем
участникам ПНР не позднее, чем за две недели до начала испытаний.
8.7.11 Комплексное опробование должно проводиться после устранения
дефектов, недоделок и замечаний, выявленных на предыдущих этапах
освоения оборудования пускового комплекса.
8.7.12 Комплексное опробование электротехнического оборудования
должно проводиться только по схемам, предусмотренным проектной и
рабочей документацией.
8.7.13 При
совместная
комплексном
работа
опробовании
основного
и
должна
быть
вспомогательного
проверена
оборудования
электроустановки под нагрузкой и проектных режимов его работы, а также
всех систем, предусмотренных проектной документацией, в границах
пускового комплекса.
8.7.14 В соответствии с пунктом 1.2.7 СО 153-34.20.501-2003 [13]
комплексное опробование считается проведенным при условии нормальной и
непрерывной работы под нагрузкой оборудования подстанций в течение 72
часов, а линий электропередачи − в течение 24 часов.
8.7.15 По
результатам
комплексного
опробования
оборудования
пускового комплекса комплексной приемочной комиссией составляется акт о
готовности оборудования пускового комплекса ОЭСХ к промышленной
эксплуатации (приведен в приложении Ж).
8.7.16 При
должны
быть
проведении
комплексного
зафиксированы
гарантийные
опробования
оборудования
показатели
оборудования
(технические параметры), определенные его поставщиком и согласованные
техническим заказчиком в условиях контракта на поставку.
Рабочая программа комплексного опробования должна содержать требования к определению гарантийных показателей работы оборудования во
всех режимах, предусмотренных проектной документацией.
8.7.17 Фиксируемые технологические параметры электроустановки
69
СТО НОСТРОЙ_________-2015 (проект первой редакции)
согласовываются службой технического заказчика с Системным оператором
или его уполномоченными региональными органами и ответственными
представителями поставщика оборудования. При этом определяется порядок
фиксации этих параметров и дискретность снятия показателей в режиме
текущего времени.
Фиксация технологических параметров в процессе комплексного опробования оборудования пускового комплекса должна производиться с одинаковыми метками времени службой технического заказчика и Системным
оператором или его уполномоченными региональными органами.
По результатам испытаний должен быть составлен акт комплексного
опробования оборудования пускового комплекса ОЭСХ с целью торговли
электроэнергией и мощностью на оптовом рынке электроэнергии и мощности.
8.7.18 При
пускового
проведении
комплекса
комплексного
должны
быть
опробования
оборудования
подтверждены
заявленные
характеристики оборудования.
Объем и порядок проведения испытаний с целью подтверждения гарантийных показателей качества оборудования должны быть предусмотрены договорными обязательствами сторон, равно как и условия привлечения пусконаладочных организаций для проведения работ и услуг.
8.7.19 Технический заказчик вправе определить гарантийный срок
эксплуатации оборудования ОЭСХ. При этом технический заказчик
заблаговременно, при заключении контракта на поставку оборудования,
определяет:
- период гарантийных обязательств поставщика;
- состав работ и услуг, необходимых для подтверждения гарантийных
показателей;
- условия для проведения гарантийных испытаний или для сбора и обработки информации;
- требования, предъявляемые по гарантийным обязательствам;
70
СТО НОСТРОЙ_________-2015 (проект первой редакции)
- ответственных исполнителей (физических или юридических лиц) для
организации и реализации процесса подтверждения гарантийных обязательств поставщика оборудования.
8.7.20 Работы по производству ПНР на ОЭСХ считаются завершенными
после официального ввода оборудования пускового комплекса ОЭСХ в
промышленную эксплуатацию.
9 Организация
процесса
ввода
в
эксплуатацию
оборудования пускового комплекса объекта электросетевого
хозяйства
9.1 Вводу объекта в промышленную эксплуатацию предшествуют следующие документы:
- акт о готовности оборудования к комплексному опробованию;
- разрешение на проведение комплексного опробования;
- акт комплексного опробования оборудования ОЭСХ с целью торговли
электроэнергией и мощностью на оптовом рынке;
- акт о готовности оборудования пускового комплекса к промышленной
эксплуатации;
- акты о подтверждении гарантийных показателей качества оборудования;
- заключение органа государственного строительного надзора (в случае,
если предусмотрено осуществление государственного строительного надзора) о соответствии построенного, реконструированного объекта капитального строительства требованиям технических регламентов и проектной документации, в том числе требованиям энергетической эффективности и требованиям оснащенности объекта капитального строительства приборами учета
используемых энергетических ресурсов;
- разрешение на ввод объекта в промышленную эксплуатацию.
71
СТО НОСТРОЙ_________-2015 (проект первой редакции)
9.2 Акт готовности оборудования к комплексному опробованию (приложение Е) подготавливает комплексная приемочная комиссия на основании
требований пункта 3.4 СНиП 3.01.04-87 [18].
К акту готовности оборудования к комплексному опробованию должен
прикладываться оригинал рабочей программы испытаний оборудования при
пробных пусках.
9.3 Разрешение техническому заказчику на проведение комплексного
опробования дает Ростехнадзор или его уполномоченные региональные органы при наличии согласования с Системным оператором по форме, ими
определенными и согласованными обеими сторонами.
В соответствии с «Общими положениями» постановления Правительства Российской Федерации [45] процедура технологического присоединения
осуществляется после получения разрешения органа федерального государственного энергетического надзора на допуск к эксплуатации объекта заявителя. Получение разрешения органа федерального государственного энергетического надзора на допуск к эксплуатации объекта заявителя должно осуществляться на основании пункта 17 РД 12-08-2008 [19].
9.4 Акт комплексного опробования оборудования ОЭСХ с целью торговли электроэнергией и мощностью на оптовом рынке готовит комплексная
приемочная комиссия, после успешно проведенных испытаний по рабочей
программе комплексного опробования. Форма акта согласовывается с Системным оператором или его уполномоченными региональными органами.
9.5 Акт о готовности оборудования пускового комплекса к промышленной эксплуатации (приведен в приложении Ж) готовит комплексная приемочная комиссия, на основании требований СНиП 3.01.04-87 [18].
К акту готовности оборудования пускового комплекса к промышленной
эксплуатации должен прикладываться оригинал рабочей программы комплексного опробования оборудования.
9.6 Акты о подтверждении гарантийных показателей качества оборудования готовятся комплексной приемочной комиссией на основании материа72
СТО НОСТРОЙ_________-2015 (проект первой редакции)
лов проектной, рабочей, заводской и сметно-договорной документации.
Формы, условия подготовки и содержание Актов о подтверждении гарантийных показателей качества оборудования согласовываются техническим заказчиком и ответственным представителем завода-изготовителя оборудования.
9.7
В соответствии с пунктом 16 постановления Правительства Рос-
сийской Федерации [47] заключение о соответствии выдается после завершения строительства на основании итоговой проверки, по результатам которой
оцениваются выполненные работы, и принимается решение о выдаче заключения о соответствии или об отказе в выдаче такого заключения.
9.8 Разрешение на ввод объекта в эксплуатацию осуществляют федеральные и иные уполномоченные органы исполнительной власти в соответствие с пунктом 2 статьи 55 Градостроительного кодекса Российской Федерации [2].
9.9 Допуск персонала к эксплуатации осуществляется после получения
техническим заказчиком разрешения на ввод объекта в эксплуатацию по
форме, определенной в приказе Министерства строительства и жилищнокоммунального хозяйства Российской Федерации [48].
73
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Приложение А
(справочное)
Организационная структура выполнения наладочных работ
74
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Приложение Б
(рекомендуемое)
Типовая форма координационного плана выполнения наладочных работ
Раб
№ Наименование работ Организация
- исполнип/п (услуг)
тель и соисполнители
1
Подготовительный
этап
2
Поузловая приемка
и испытания конструктивных и технологических узлов
Индивидуальные
испытания
3
4
5
Срок выполнения
Начало
(дата)
Окончание (дата)
Стоимость работ (в
руб.)
Примечания
Функциональные
испытания оборудования и отдельных систем
Пробные
пуски
оборудования
Комплексное опробование оборудования
пускового
комплекса и гарантийные испытания
Итого:
6
………..
75
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Приложение В
(рекомендуемое)
Акт технической готовности электромонтажных работ
___________________________________
___________________
(дата)
(место)
1.
Сведения об объекте
______________________________________________________________________
(наименование объекта, пускового комплекса,
______________________________________________________________________
функционально-технологического узла, прочее)
2.
Рабочая приемочная подкомиссия в составе
Председателя рабочей приемочной подкомиссии ___________________________
(ФИО)
Членов рабочей приемочной подкомиссии _________________________________
(ФИО)
Ответственного представителя монтажной организации ______________________
(ФИО)
Ответственного представителя головной
пусконаладочной организации
_______________________
(ФИО)
произвела осмотр и приемку в наладку смонтированного электрооборудования.
3.
Рабочая приемочная подкомиссия установила
3.1. Предъявленная исполнительная документация по объему и содержанию соответствует (не соответствует) требованиям НТД и условиям договора-подряда
____________________________________________________________________________
(указать нужное)
3.2. Электромонтажной организацией выполнены следующие работы:
_____________________________________________________________________________
(перечень выполненных работ и услуг)
3.3. Электромонтажные работы выполнены в соответствии с проектной, рабочей
и заводской документацией______________________________________________________
(перечень документации)
3.4. Рабочая приемочная подкомиссия определила следующие несоответствия:
_____________________________________________________________________________
(перечислить выявленные замечания и недостатки)
3.5. Ведомость смонтированного электрооборудования приведена в приложении 1.
4.
Заключение.
4.1. Выявленные несоответствия должны быть устранены в срок
_____________________________________________________________________________
(указать срок по каждому замечанию и недостатку)
4.2.
в наладку.
Настоящим актом Электрооборудование, законченное монтажом передается
76
СТО НОСТРОЙ_________-2015 (проект первой редакции)
4.3. Головной пусконаладочной организации обеспечить начало наладочных работ. Контроль за устранением выявленных несоответствий возложить на пусконаладочные организации, выполняющие работы (услуги) в соответствии с договорными обязательствами. О ходе устранения выявленных несоответствий регулярно докладывать на
оперативных совещаниях ЛОС.
Председатель рабочей приемочной подкомиссии
(подпись)
Члены рабочей приемочной подкомиссии
(подпись)
Ответственный представитель монтажной организации
(подпись)
Ответственный представитель головной пусконаладочной организации
(подпись)
77
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Приложение Г
(рекомендуемое)
Протокол о приемке электрооборудования после индивидуального испытания
___________________________________
___________________
(дата)
(место)
1.
Рабочая приемочная подкомиссия установила:
Наладочной организацией ________________________________________________
_____________________________________________________________________________
(наименование организации и ее ведомственная подчиненность)
предъявлено к приемке следующее оборудование прошедшее индивидуальные испытания:
_____________________________________________________________________________
(перечень оборудования и его краткая характеристика, завод изготовитель)
_____________________________________________________________________________
(при необходимости перечень оборудования указывается в приложении)
смонтированное в _____________________________________________________________
(наименование здания, сооружения, цеха)
входящего в состав ____________________________________________________________
_____________________________________________________________________________
(наименование предприятия, его очереди, пускового комплекса)
2
Монтажные работы выполнены
_____________________________________________________________________________
(наименование монтажной организации)
_____________________________________________________________________________
(в каком объеме и в соответствии с рабочей проектной и заводской документации)
3.
Рабочая документация разработана
_____________________________________________________________________________
_____________________________________________________________________________
(наименование проектных организаций, номера чертежей и даты их составления)
4.
Сроки выполнения работ (услуг)
Дата начала работ ______________________________________________________
(число, месяц и год)
Дата окончания работ ___________________________________________________
(число, месяц и год)
5.
Результаты индивидуальных испытаний
Заданные параметры и технические характеристики
Фактические параметры и технические характеристики
78
СТО НОСТРОЙ_________-2015 (проект первой редакции)
6.
Решение рабочей приемочной подкомиссии
6.1. Работы по индивидуальным испытаниям предъявленного электрооборудования
выполнены в полном объеме, в соответствии с нормами и правилами испытаний электрооборудования и отвечают требованиям приемки для проведения функциональных (поузловых) испытаний.
Председатель рабочей приемочной подкомиссии
________________________________
(подпись)
Члены рабочей приемочной подкомиссии:
_______________________________________
(подписи)
Ответственный представитель головной
пусконаладочной организации __________________________________________________
(подписи)
79
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Приложение Д
(рекомендуемое)
Акт функциональных (поузловых) испытаний электрооборудования
___________________________________
___________________
(дата)
(место)
1.
Сведения об объекте
______________________________________________________________________
(наименование объекта, пускового комплекса,
______________________________________________________________________
функционально-технологического узла, прочее)
2.
Рабочая приемочная подкомиссия в составе
Председателя рабочей приемочной подкомиссии ___________________________
(ФИО)
Членов рабочей приемочной подкомиссии _________________________________
(ФИО)
Ответственного представителя головной
пусконаладочной организации
_______________________
(ФИО)
произвела приемку электрооборудования, прошедшего функциональные испытания.
3.
Рабочая приемочная подкомиссия установила
3.1. Предъявленная исполнительная документация по объему и содержанию соответствует (не соответствует) требованиям НТД и условиям договора-подряда
____________________________________________________________________________
(указать нужное)
3.2. Пусконаладочной организацией выполнены следующие работы:
_____________________________________________________________________________
(перечень выполненных работ и услуг, в т.ч. дополнительных)
3.3. Пусконаладочной организацией выполнены работы в соответствии с проектной, рабочей, заводской и нормативно-технической документацией
_____________________________________________________________________________
(перечень документации)
3.4. Испытания проводились по рабочим программам ПНР и испытаний
_____________________________________________________________________________
(указать наименование рабочих программ с датой утверждения)
3.5. Рабочая приемочная подкомиссия определила следующие несоответствия:
_____________________________________________________________________________
(перечислить выявленные замечания и недостатки)
4.
Сроки выполнения работ (услуг)
Дата начала работ ____________________________________________________
(число, месяц и год)
Дата окончания работ __________________________________________
80
СТО НОСТРОЙ_________-2015 (проект первой редакции)
(число, месяц и год)
5.
Решение рабочей приемочной подкомиссии
5.1. Работы по функциональным (поузловым) испытаниям предъявленного электрооборудования выполнены в полном объеме, в соответствии с нормами и правилами
испытаний электрооборудования и отвечают требованиям приемки для проведения пробных пусков.
5.2. Поручить ЛОС организацию оформления разрешения для проведения пробных пусков.
5.3. Головной пусконаладочной организации обеспечить начало испытаний по
рабочим программам пробных пусков. Контроль за устранением выявленных несоответствий возложить на пусконаладочные организации, выполняющие работы (услуги) в соответствии с договорными обязательствами. О ходе устранения выявленных несоответствий
регулярно докладывать на оперативных совещаниях ЛОС.
Председатель рабочей приемочной подкомиссии
(подпись)
Члены рабочей приемочной подкомиссии
(подпись)
Ответственный представитель головной
пусконаладочной организации
(подпись)
81
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Приложение Е
(рекомендуемое)
Акт комплексной приемочной комиссии о готовности электрооборудования
пускового комплекса к комплексному опробованию
___________________________________
___________________
(дата)
(место)
1.
Сведения об объекте
____________________________________________________________________________
(наименование объекта, пускового комплекса)
2.
Комплексная приемочная комиссия в составе:
Председателя комплексной приемочной комиссии ___________________________
(ФИО)
Членов комплексной приемочной комиссии _________________________________
(ФИО)
Ответственного представителя головной
пусконаладочной организации ___________________________________________
(ФИО)
произвела приемку электрооборудования после комплексных испытаний на этапе
пробных пусков.
3.
Комплексная приемочная комиссия установила:
3.1. Предъявленная исполнительная документация по объему и содержанию соответствует (не соответствует) требованиям НТД и условиям договора-подряда
____________________________________________________________________________
(указать нужное)
3.2. Пусконаладочной организацией выполнены следующие работы:
_____________________________________________________________________________
(перечень выполненных работ и услуг, в т.ч. дополнительных)
3.3. Пусконаладочной организацией выполнены работы в соответствии с проектной, рабочей, заводской и нормативно-технической документацией
_____________________________________________________________________________
(перечень документации)
3.4. Испытания проводились по рабочим программам ПНР и испытаний на этапе
пробных пусков
_____________________________________________________________________________
(указать наименование рабочих программ с датой утверждения)
3.5.
Разрешение на проведение пробных пусков оформлено в установленном по-
рядке ________________________________________________________________________
(наименование документов с датой разрешения)
3.6. Рабочая программа проведения комплексного опробования разработана, согласована и утверждена _________________________________________________________
(наименование рабочей программы с датой утверждения)
4.
Сроки выполнения работ (услуг)
82
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Дата начала работ ____________________________________________________
(число, месяц и год)
Дата окончания работ __________________________________________
(число, месяц и год)
5.
Решение комплексной приемочной комиссии
Работы по монтажу и наладке предъявленного оборудования выполнены в соответствии с проектом, стандартами, строительными нормами и правилами, техническими
условиями и отвечают требованиям приемки для его комплексного опробования. Оборудование пускового комплекса готово к комплексному опробованию.
Председатель комплексной приемочной
комиссии
(подпись)
Члены комплексной приемочной комиссии
(подпись)
Ответственный представитель головной
пусконаладочной организации
(подпись)
83
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Приложение Ж
(рекомендуемое)
Акт комплексной приемочной комиссии о готовности электрооборудования
пускового комплекса к вводу объекта в промышленную эксплуатацию
___________________________________
___________________
(дата)
(место)
1.
Сведения об объекте
_______________________________________________________________________
(наименование объекта, пускового комплекса)
2.
Комплексная приемочная комиссия в составе:
Председателя комплексной приемочной комиссии ___________________________
(ФИО)
Членов комплексной приемочной комиссии _________________________________
(ФИО)
Ответственного представителя головной
пусконаладочной организации ___________________________________________
(ФИО)
произвела приемку электрооборудования после комплексного опробования
3.
Комплексная приемочная комиссия установила, что оборудование пускового комплекса успешно прошло испытания в период с ____________ по _________
4.
Решение комплексной приемочной комиссии
Оборудование пускового комплекса готово к промышленной эксплуатации.
Председатель комплексной приемочной
комиссии
(подпись)
Члены комплексной приемочной комиссии
(подпись)
Ответственный представитель головной
пусконаладочной организации
(подпись)
84
СТО НОСТРОЙ_________-2015 (проект первой редакции)
Библиография
[1]
Федеральный закон от 01 декабря 2007 г. № 315-ФЗ «О саморегулируемых организациях» (ред. от 24 ноября 2014 года)
[2]
Федеральный закон от 29 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации»
[3]
Постановление Правительства Российской Федерации от 22 ноября 2012
года № 1202 (ред. от 04 ноября 2014 г.) «Об утверждении Положения о
государственном надзоре за деятельностью саморегулируемых организаций»
[4]
Федеральный закон от 30 ноября 1994 года № 51-ФЗ «Гражданский кодекс Российской Федерации» (ред. от 06 апреля 2015 года)
[5]
Федеральный закон от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании» (ред. от 23 июня 2014 года)
[6]
Федеральный закон от 30 декабря 2009г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (ред. от 2 июля 2013 года)
[7]
Федеральный закон от 26 марта 2003 г. № 35-ФЗ «Об электроэнергетике» (ред. от 29 декабря 2014 года)
[8]
Технический регламент
О безопасности машин и оборудования
Таможенного союза
ТР ТС 010/2011
[9]
Федеральный закон от 22 июля 2008г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (ред. от 23 июня 2014 года)
[10] Федеральный закон от 30 декабря 2001г. № 195-ФЗ «Кодекс Российской
Федерации об административных правонарушениях» (ред. от 2 мая 2015
года)
[11] Приказ Минтруда России от
24 июля 2013 г. № 328н
Правил по охране труда при эксплуатации
электроустановок
85
СТО НОСТРОЙ_________-2015 (проект первой редакции)
[12] Приказ Минэнерго России от Правила
8 июля 2002 г. № 204
устройства
электроустановок
(6-е издание)
СО 153-34.20.120-2003
[13] Приказ Минэнерго от
Правила технической эксплуатации элек-
19 июня 2003г. № 229
трических станций и сетей Российской
СО 153-34.20.501-2003
Федерации
[14] Федеральный закон от 26 июня 2008г. № 102-ФЗ «Об обеспечении
единства измерений» (ред. от 21 июля 2014 года)
[15] Технический регламент
Таможенного союза
Электромагнитная совместимость технических средств
ТР ТС 020/2011
[16] Строительные нормы и пра-
Электротехнические устройства
вила СНиП 3.05.06 -85
[17] Строительные нормы и пра-
Системы автоматизации
вила СНиП 3.05.07-85
[18] Строительные нормы и пра-
Приемка в эксплуатацию законченных
вила СНиП 3.01.04-87
строительством объектов. Основные положения.
[19] Приказ Ростехнадзора
Порядок организации работ по выдаче
от 07 апреля 2008 г. № 212
разрешений на допуск в эксплуатацию
РД 12-08-2008
энергоустановок
[20] Концерн «Электромонтаж»
Утверждено Минспецстрой-
Правила техники безопасности при электромонтажных и наладочных работах
монтаж 24 мая 1990 г.
[21] Приказ ОАО РАО «ЕЭС Рос- Объем и нормы испытания электрооборусии» от 14 августа 2003г.
дования (6-е издание)
№ 422, РД 34.45-51.300-97
[22] Регламент взаимодействия
Регламент взаимодействия ОАО «ФСК
Утвержден ОАО «ФСК ЕЭС» ЕЭС» и ОАО «СО ЕЭС» при технологи86
СТО НОСТРОЙ_________-2015 (проект первой редакции)
и ОАО «СО ЕЭС» 31 января
ческом присоединении к электрическим
2013 г.
сетям ОАО «ФСК ЕЭС» энергопринимающих устройств потребителей электрической энергии, объектов по производству
электрической энергии, а также объектов
электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам.
[23] Правила. Утверждены Департаментом научно-
Правила
технического
обслуживания
устройств релейной защиты и электроав-
технической политики и раз- томатики электрических сетей 0,4-35 кВ
вития РАО «ЕЭС России» 20
декабря 2000 года
РД 153-34.3-35.613-00
[24] Правила. Утверждены Департаментом научно-
Правила
технического
обслуживания
устройств релейной защиты, электроав-
технической политики и раз- томатики, дистанционного управления и
вития РАО «ЕЭС России» от сигнализации электростанций и подстан14 августа 2003 г. № 422
ций 110-750 кВ
РД 153-34.0-35.617-2001
[25] Стандарт организации
Аттестационные требования к устрой-
ОАО «ФСК ЕЭС»
ствам противоаварийной автоматики (ПА)
СТО 56947007-33.040.20.1232012
[26] Стандарт организации
ОАО «ФСК ЕЭС»
Типовая
программа
приемо-сдаточных
испытаний АСУ ТП законченных строи-
СТО 56947007-25.040.40.012- тельством подстанций ОАО «ФСК ЕЭС»
2008
[27] Стандарт организации
Типовая программа и методика испыта87
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ОАО «ФСК ЕЭС»
ний программно-технического комплекса
СТО 56947007-25.040.40.112- автоматизированной системы управления
2011
технологическими процессами (ПТК АСУ
ТП) и микропроцессорного комплекса системы сбора и передачи информации
(МПК ССПИ) подстанций в режиме повышенной
информационной
нагрузки
«шторм»
[28] Стандарт организации
Типовая программа и методика испыта-
ОАО «ФСК ЕЭС»
ний автоматизированной информацион-
СТО 56947007-35.240.01.107- но-измерительной системы коммерческо2011
го учета электроэнергии (АИИС КУЭ)
подстанций 35-750 кВ ОАО «ФСК ЕЭС»
[29] Стандарт организации
Типовая программа метрологической ат-
СПО ОРГРЭС
тестации каналов телеизмерений опера-
СО 153-34.11.408-91 (РД
тивно-информационного комплекса авто-
34.11.408-91)
матизированной системы диспетчерского
управления
[30] Стандарт организации
Типовая программа и методики заводских
ОАО «ФСК ЕЭС»
испытаний программно-технических ком-
СТО 56947007-25.040.40.160- плексов
2013
автоматизированных
систем
управления технологическими процессами, систем сбора и передачи информации
(ПТК АСУ ТП и ССПИ) ОАО «ФСК
ЕЭС»
[31] Приказ Минрегиона Россий- Об утверждении Перечня видов работ по
ской Федерации
инженерным изысканиям, по подготовке
30 декабря 2009 г. № 624
проектной документации, по строительству, реконструкции, капитальному ре88
СТО НОСТРОЙ_________-2015 (проект первой редакции)
монту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства» (ред. от 14 ноября 2011 года)
[32] Письмо Ростехнадзора
О регистрации электролабораторий
от 05 мая 2005 г. № 1004/479
[33] Постановление Правитель-
О минимально необходимых требованиях
ства Российской Федерации
к выдаче саморегулируемыми организа-
от 24 марта 2011 г. № 207
циями свидетельств о допуске к работам
на особо опасных и технически сложных
объектах
капитального
строительства,
оказывающим влияние на безопасность
указанных объектов
[34] Постановление Минтруда
Об
утверждении
Квалификационного
Российской Федерации от 29 справочника должностей руководителей,
января 2004 г № 4
специалистов и других служащих организаций электроэнергетики
[35] Инструкция. Ассоциация
Инструкция
по
оформлению приемо-
«Росэлектромонтаж», 2007г. сдаточной документации
И 1.13-07 (взамен ВСН 12390)
[36] Стандарт организации.
Положение о порядке разработки, согла-
Минэнерго СССР, 1986 г.
сования и утверждения программ испыта-
СО 153-34.20.301 (РД
ний на тепловых, гидравлических и атом-
34.20.301)
ных электростанциях, в энергосистемах,
тепловых и электрических сетях
[37] Стандарт организации.
Минэнерго СССР, 1987 г.
Правила приемки в эксплуатацию отдельных пусковых комплексов и законченных
89
СТО НОСТРОЙ_________-2015 (проект первой редакции)
ВСН 37-86 (РД 34.20.405).
строительством электростанций, объектов
электрических и тепловых сетей
[38] Стандарт организации
ОАО «СО ЕЭС»
Правила переключений в электроустановках
СТО 59012820.29.020.0052011
[39] Стандарт организации
Методические указания. Измерительные
СПО ОРГРЭС
каналы
СО 34.11.202-95
систем. Организация и порядок проведе-
(РД 34.11.202-95)
ния метрологической аттестации
[40] Стандарт организации
ОАО «ФСК ЕЭС»
Типовая
информационно-измерительных
программа
приемо-сдаточных
испытаний АСУ ТП законченных строи-
СТО 56947007-29.040.40.012- тельством подстанций ОАО «ФСК ЕЭС»
2008
[41] Положение.
Положение о проведении индивидуаль-
Приказ ОАО «ФСК ЕЭС» от ных испытаний оборудования, функцио3 сентября 2008 г. № 379
нальных испытаний отдельных систем и
комплексного опробования оборудования
перед приемкой в эксплуатацию электросетевого объекта (пускового комплекса)
ОАО «ФСК ЕЭС»
[42] Стандарт организации.
Методические указания по определению
РАО «ЕЭС России», 2004 г.
электромагнитных обстановки и совме-
СО 34.35.311-2004
стимости на электрических станциях и
подстанциях
[43] Стандарт организации.
Инструкция по организации и производ-
РАО «ЕЭС России», 2006 г.
ству работ в устройствах релейной защи-
СО 34.35.302-2006
ты и электроавтоматики электростанций и
подстанций
90
СТО НОСТРОЙ_________-2015 (проект первой редакции)
[44] Стандарт организации
РД 153-34.0-03.301-00
Правила
пожарной
безопасности
для
энергетических предприятий
[45] Постановление Правитель-
Об утверждении Правил недискримина-
ства Российской Федерации
ционного доступа к услугам по передаче
от 27 декабря 2004 г. № 861
электрической энергии и оказания этих
услуг, Правил недискриминационного доступа
к
услугам
по
оперативно-
диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил
недискриминационного доступа к услугам
администратора торговой системы оптового рынка и оказания этих услуг и Правил
технологического
присоединения
энергопринимающих устройств потребителей электрической энергии, объектов по
производству электрической энергии, а
также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» (ред. от 11 мая 2015 года)
[46] Приказ Ростехнадзора
от 07 апреля 2008 г. № 212
Об утверждении Порядка организации
работ по выдаче разрешений на допуск в
эксплуатацию энергоустановок
[47] Постановление Правитель-
«О государственном строительном надзо-
ства Российской Федерации
ре в Российской Федерации» (с изменени-
от 01 февраля 2006 г. № 54
ями на 29 апреля 2014 года) и разъяснения Федеральной службы по экологическому, технологическому и атомному
надзору от 10 октября 2006 года «По при91
СТО НОСТРОЙ_________-2015 (проект первой редакции)
менению положений Градостроительного
кодекса Российской Федерации в части
осуществления государственного строительного надзора и постановления Правительства Российской Федерации от 01
февраля 2006 г. № 54 «О государственном
строительном надзоре в Российской Федерации»
[48] Министерства строительства Об утверждении формы разрешения на
и жилищно-коммунального
строительство и формы разрешения на
хозяйства Российской Феде- ввод объекта в эксплуатацию
рации от 19 февраля 2015 года № 117/пр
92
СТО НОСТРОЙ_________-2015 (проект первой редакции)
______________________________________________________________
ОКС 27.100
Виды работ 24.3, 24.4, 24.5, 24.6, 24.7, 24.8, 24.9, 24.10, 24.11, 24.12; 24.19,
24.20, 24.21, 24.22, 24.23, 24.24, 24.25, 24.26, 24.29
по приказу Минрегиона России от 30 декабря 2009 г. № 624
Ключевые слова: пусконаладочные работы, объекты ТЭС, режимная наладка,
гарантийные испытания, оборудование пускового комплекса, пробные пуски,
функционально-технологические зоны, персонал, приемочные комиссии, исполнительная документация, эксплуатация.
__________________________________________________________________
93
