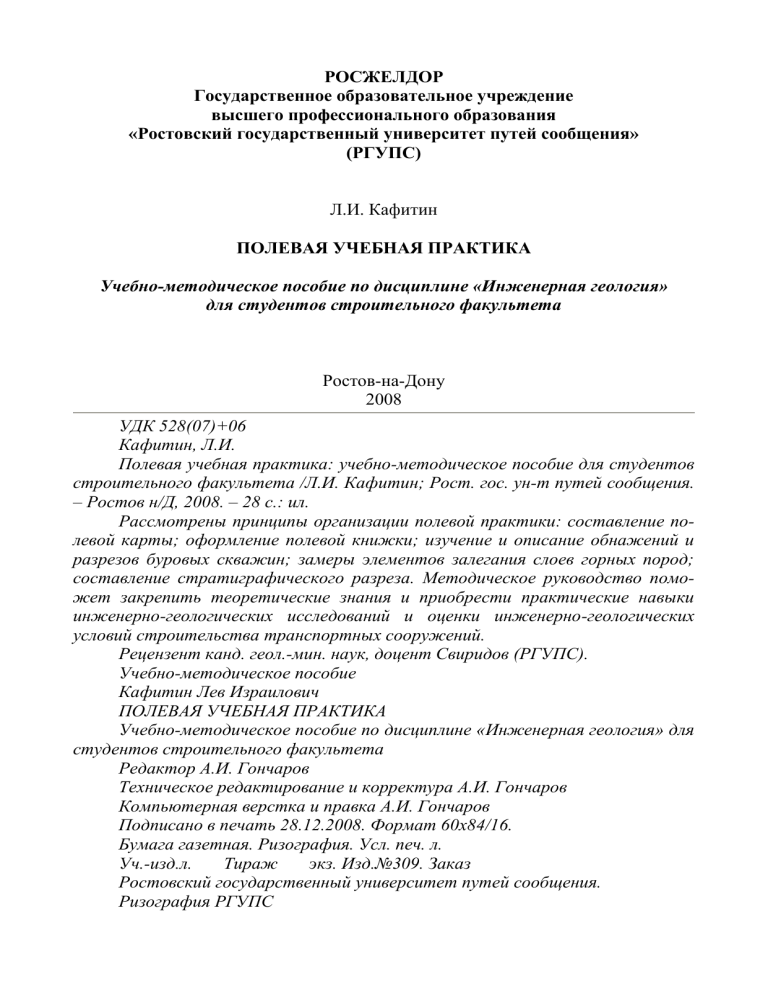

РОСЖЕЛДОР
Государственное образовательное учреждение
высшего профессионального образования
«Ростовский государственный университет путей сообщения»
(РГУПС)
Л.И. Кафитин
ПОЛЕВАЯ УЧЕБНАЯ ПРАКТИКА
Учебно-методическое пособие по дисциплине «Инженерная геология»
для студентов строительного факультета
Ростов-на-Дону
2008
УДК 528(07)+06
Кафитин, Л.И.
Полевая учебная практика: учебно-методическое пособие для студентов
строительного факультета /Л.И. Кафитин; Рост. гос. ун-т путей сообщения.
– Ростов н/Д, 2008. – 28 с.: ил.
Рассмотрены принципы организации полевой практики: составление полевой карты; оформление полевой книжки; изучение и описание обнажений и
разрезов буровых скважин; замеры элементов залегания слоев горных пород;
составление стратиграфического разреза. Методическое руководство поможет закрепить теоретические знания и приобрести практические навыки
инженерно-геологических исследований и оценки инженерно-геологических
условий строительства транспортных сооружений.
Рецензент канд. геол.-мин. наук, доцент Свиридов (РГУПС).
Учебно-методическое пособие
Кафитин Лев Израилович
ПОЛЕВАЯ УЧЕБНАЯ ПРАКТИКА
Учебно-методическое пособие по дисциплине «Инженерная геология» для
студентов строительного факультета
Редактор А.И. Гончаров
Техническое редактирование и корректура А.И. Гончаров
Компьютерная верстка и правка А.И. Гончаров
Подписано в печать 28.12.2008. Формат 60х84/16.
Бумага газетная. Ризография. Усл. печ. л.
Уч.-изд.л.
Тираж
экз. Изд.№309. Заказ
Ростовский государственный университет путей сообщения.
Ризография РГУПС
Адрес университета: 344038, г. Ростов н/Д, пл. им. Ростовского стрелкового полка Народного Ополчения, 2
© Ростовский государственный университет путей сообщения, 2008
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ОРГАНИЗАЦИЯ ПОЛЕВОЙ ПРАКТИКИ
2 ПОЛЕВАЯ КАРТА
3 ПОЛЕВАЯ КНИЖКА
4 ИЗУЧЕНИЕ И ОПИСАНИЕ ОБНАЖЕНИЙ
5 ОПИСАНИЕ РАЗРЕЗОВ БУРОВЫХ СКВАЖИН
6 ЗАМЕРЫ ЭЛЕМЕНТОВ ЗАЛЕГАНИЯ СЛОЕВ ГОРНЫХ ПОРОД
7 УСТРОЙСТВО ГОРНОГО КОМПАСА
8. РАБОТА С ГОРНЫМ КОМПАСОМ И ЗАПИСИ ЗАМЕРОВ
9 СОСТАВЛЕНИЕ СТРАТИГРАФИЧЕСКОГО РАЗРЕЗА
10 СОСТАВЛЕНИЕ ОТЧЕТА ПО ПОЛЕВОЙ ПРАКТИКЕ
Библиографический список
Приложение 1
Приложение 2
Приложение 3
ВВЕДЕНИЕ
Полевая учебная практика по инженерной геологии является неотъемлемой частью учебного процесса при подготовке инженеров-строителей железных дорог.
Целью практики является закрепление и углубление полученных теоретических знаний, приобретение практических навыков полевого изучения горных пород (грунтов), геологического строения территории, причины изменения, умение анализировать причины изменения свойств пород и простран-
ственного распределения отложений под влиянием природных факторов и деятельности человека.
Задачи практики:
–
ознакомление с литологическим составом пород, слагающих и гео-
логическим строением территории;
–
овладение методикой полевого описания обнажений, скважин, сте-
нок горных выработок;
–
овладение приемами замера элементов залегания пород;
–
овладение методикой опробования (отбора образцов и монолитов)
обнажений, буровых скважин и горных выработок;
–
составление геологического разреза и сводной стратиграфической
колонки по результатам проведенных полевых исследований;
–
освоение приемов составления геоморфологических карт с выделе-
нием физико-геологических явлений (обвалов, осыпей, конусов выноса, оползней различных типов, поймы, надпойменных террас);
–
овладение методикой оценки гидрогеологических условий участка с
выделением водоносных горизонтов;
–
оценка инженерно-геологических условий с целью отнесения его к
определенной категории сложности.
1 ОРГАНИЗАЦИЯ ПОЛЕВОЙ ПРАКТИКИ
Перед началом учебной полевой практики необходимо провести рекогносцировку, то есть внимательно изучить все обнажения и горные выработки
и расставить в опорных пунктах соответствующие реперы (обычно колышки).
Опорными пунктами могут быть контакты с интрузивными породами, границы
между свитами, маркирующие горизонты, жилы рудного тела, разрывы и т.д.
Геологические границы между опорными точками просматриваются при
дополнительных наблюдениях с использованием аэрофотоснимков и зарисовок
обнажений и горных выработок.
Далее проводятся маршрутные наблюдения. Они заключаются в пересечении района работ маршрутами, большая часть которых располагается вкрест
простирания пород или складчатых комплексов.
Результаты маршрутных наблюдений наносятся на топографическую основу или на аэрофотоснимок. Геологическое строение пространств, заключенных между маршрутами, устанавливается путем интерполяции данных смежных маршрутов.
Положение маршрутов зависит от условий обнаженности и проходимости. В некоторых областях горные породы вскрываются у берегов рек и в цоколях террас. Такие участки изучаются полностью. В горных областях необходимо считаться с доступностью (дорог, троп и иных доступных путей).
Маршрутные наблюдения используются также при составлении стратиграфических разрезов, изучении четвертичных отложений, геоморфологических и гидрогеологических наблюдений.
2 ПОЛЕВАЯ КАРТА
Полевая карта является важнейшим документом полевой работы инженеро-геолога. На карту непосредственно в поле наносятся все результаты геологических наблюдений; геологические границы, точки наблюдений, элементы
залегания, наблюдение границы между стратиграфическими подразделениями,
контуры интрузивных массивов, их эндо- и экзоконтактовые зоны, маркирующие горизонты, родники, колодцы, буровые скважины и горные выработки.
Геологические тела показываются на карте, если они имеют размеры в
масштабе карты не менее 2 мм для изометричных и менее одного мм для линейно-вытянутых тел. Тела меньших размеров, но важные для геологического
строения района или контролирующие размещение полезных ископаемых
(например, жилы, дайки и др.) изображаются вне масштаба, по возможности с
сохранением их формы в плане.
Точки наблюдения и обнажения наносятся на карту по деталям рельефа,
путем засечек, измерением расстояния до опорных точек или с помощью барометрической нивелировки. В высокогорных районах формы рельефа показываются знаком обрывов без всяких деталей. Нанесение геологических границ и
точек наблюдения на обрывах должно быть выполнено напряженно.
Следует помнить, что замеры горным компасом, касающиеся элементов
залегания пород, тектонических линий, жил и т.п., следует наносить на карту
непосредственно в точке замера.
3 ПОЛЕВАЯ КНИЖКА
Полевая книжка является основным документом, отражающим работу
геолога. В ней должны быть записаны все полевые наблюдения, выводы, сведения о коллекциях и другие данные. Полевые записи должны производиться с
предельной аккуратностью и точностью, чтобы в них мог разобраться не только
автор, но и другие лица. Записи ведутся в книжке с твердым переплетом, обычного формата 15х10 см, содержащей не более 60–70 страниц. В конце книжки
полагается иметь странички с миллиметровкой и восковкой. Все листы нумеруются. На титульном листе книжки указывается название организации, производящей съемку, фамилия съемщика, адрес организации, производящей съемку,
номер книжки, дата начала и конца записей, номера описанных обнажений и
образцов.
Записи ведутся только на правой стороне книжки, на левой делаются зарисовки и иные пометки. Важно вести записи таким образом, чтобы весь материал сразу распределялся в определенных местах страницы в соответствии с
содержанием.
На рисунке 1 приведен образец записи в полевой книжке. На полях, очерчиваемых на левой странице книжки, ставится номер точки наблюдения.
Рис. 1. Общий вид записей в полевой книжке
Справа в колонке для записей указывается подробный адрес точки, а затем следует описание. На правых полях этих станиц указываются: номера образцов, замеры элементов залегания слоев и разрывов.
Зарисовки необходимо выполнять желательно в карандаше с указанием
размеров зарисованного объекта, ориентировки и условных знаков. Зарисовка
должна быть увязана с записями и снабжена адресом. При камеральной обработке снимаются копии для отчета.
Взятые образцы следует нумеровать по порядку. В знаменателе или рядом нужно указывать номер точки наблюдения, в которой взят образец.
4 ИЗУЧЕНИЕ И ОПИСАНИЕ ОБНАЖЕНИЙ
Обнажения представляют собой ту часть горных пород, находящихся в
естественных условиях, которая изучается практикантом. К этому понятию в
равной мере относятся выходы на дневную поверхность горных пород различного происхождения и возраста, включая образования четвертичного периода.
Выбор пунктов для описания определяется многими условиями. Прежде
всего, на таком участке породы должны иметь легкую доступность для наблюдения. Все результаты изучения обнажений заносятся в полевую книжку, а местоположения указываются на топографической карте или плане.
При описании осадочных горных пород устанавливается состав, отражающийся в определении названия породы: указывается цвет, текстура, включения, мощность, трещиноватость, характеристика выветренных и свежих поверхностей, переход к вышележащим и подстилающим слоям пород, определяются мощности каждого слоя и их общая мощность в обнажении. Устанавливаются элементы залегания пород, направление наиболее резко выраженных
трещин.
Изучение складок следует начинать с характеристики пород, в которых
они развиты; далее описывается строение замка и крыльев с указанием углов их
наклона; измеряется простирание оси и направление погружения шарниров,
определяется морфологический тип складки, ее высота и размер крыльев.
При описании разрывов со смещением приводятся элементы залегания
сместителя, состав пород и условия их залегания на крыльях. Для определения
направления движения крыльев изучают строение сместителя (борозды и зеркала скольжения, тектонические причины деформации пород, примыкающих к
сместителю), следует установить амплитуду смещения вдоль сместителя, а
также тип разрыва.
К отбору образцов описываемых пород следует относиться с большой
внимательностью. Каждый взятый образец должен быть достаточно представительным со свежими поверхностями.
Все отобранные образцы снабжаются этикетками, на которых должны
быть указаны: дата отбора, номер обнажения и его адрес, названия породы,
возраст (свита, горизонт). Собранные образцы заворачиваются в бумагу или
укладываются в специальные мешочки.
Для отбора образцов следует иметь обычный геологический молоток, зубило (или набор зубил), маленький молоток для отбора окаменелостей.
5 ОПИСАНИЕ РАЗРЕЗОВ БУРОВЫХ СКВАЖИН
Описание разрезов буровых скважин осуществляется по керну или шламу, уложенному в керновые ящики сверху вниз слева направо.
Каждый интервал бурения, овеществленный в керне или шламе, отмечается этикеткой, положенной в конце интервала, на которой указывается глубина подсечения буровым снарядом одного ли нескольких слоев пород (от – до в
метрах).
Описание керна ведется сверху вниз по размеру по мере проводки скважины. Оно включает в себя характеристику внешних особенностей на гладкой
обработанной колонковой трубой поверхности керна пород:
– характер контактов (постепенных или резких) разновидностей пород;
– слоистость (горизонтальная, наклонная, волнистая);
– трещиноватость (степень трещиноватости, направление трещиноватости, степень закалиматированности трещин и т.д.).
Характеристика внутренних особенностей включает:
– цвет горной породы;
– гранулометрический состав;
– минералогический состав;
– структуру;
– степень цементизации и состав цемента;
– отпечатки раковин;
– ходы илоедов;
– растительные остатки;
– следы волнения;
– наличие трещин усыхания и пр.
По каждой литологической разности отбираются образцы (при 90 %-ном
выходе керна из кровли, центральной части и подошвы слоя, при 30–40 %-ном
выходе – один образец). На этикетке отобранного образца указывается номер
скважины, глубина отбора и название породы.
6 ЗАМЕРЫ ЭЛЕМЕНТОВ ЗАЛЕГАНИЯ СЛОЕВ ГОРНЫХ ПОРОД
Важнейшим элементом описания обнажений, буровых скважин и горных
выработок является определение поверхностей наслоения, направления трещин
и разрывов, поверхностей скольжения массивов горных пород в пространстве.
Для этих определений пользуются элементами залегания: линией простирания,
линией падения и углом падения.
Линией простирания называется линия пересечения поверхности слоя с
горизонтальной плоскостью или другими слоями, любая горизонтальная линия
на поверхности слоя (линия а–а на рис. 2). На поверхности слоя можно провести бесчисленное количество линий простирания. В общем случае простирание
слоя будет плавно изменять свое направление, но в пределах обнажения или же
ограниченных по размерам участках поверхности слоя линию простирания
можно принять за прямую.
Линией падения называется вектор, перпендикулярный к линии простирания, лежащий на поверхности слоя и направленный в сторону его наклона.
Линия падения (б–б) обладает наибольшим углом наклона к горизонту по сравнению с любой другой линией, которую можно провести на поверхности слоя.
Углом падения (а) называется угол, заключенный между линией падения
и проекцией ее на горизонтальную плоскость. Положение линии простирания в
пространстве определяется ее азимутом, а линии падения – азимутом и углом
падения.
Напомним, что азимутом заданного направления называется правый векториальный угол, заключенный между северным направлением истинного меридиана к заданным направлением. Азимутом линии простирания называется
правый векториальный угол между одним из направлений линии простирания и
северным направлением истинного меридиана.
Рис. 2. Элементы залегания (см. текст)
Линия простирания, как и любая другая линия, имеет два противоположных направления, поэтому у простирания могут быть замерены два азимута,
различающиеся между собой на 180°.
Азимутом падения называется правый векториальный угол между проекцией линии падения на горизонтальную плоскость и северным направлением
истинного меридиана. Так как линия падения расположена в наклонной плоскости, при изменении азимута падения необходимо найти ее проекцию на горизонтальную плоскость. Падение имеет одно определенное направление, и для
него может быть замерен только один азимут, отличающийся на 90° от азимута
линии простирания. Значение угла падения не может быть больше 90°.
7 УСТРОЙСТВО ГОРНОГО КОМПАСА
Для замеров элементов залегания пород служит горный компас (рис.3).
Устройство горного компаса отличается от устройства обычного компаса. Горный компас монтируется на прямоугольной пластинке, имеющей длину 8–11 см
и ширину 7–8 см. В середине пластинки прикреплен лимб, разделенный на 60°.
Градуировка лимба произведена против часовой стрелки. Лимб устанавливается таким образом, чтобы линия С–Ю была параллельна длинной стороне пластинки компаса. В центре лимба в пластинку ввертывается игла, на которую
насажена магнитная стрелка. В стрелку в медной оправе вделан подшипник из
твердого минерала (агата или рубина), которым стрелка соприкасается с иглой.
Подшипник позволяет стрелке свободно вращаться на игле. Хорошо намагниченная правильно отрегулированная стрелка быстро успокаивается и принимает горизонтальное неподвижное положение, обращаясь к северному магнитному полюсу. Северный конец стрелки покрыт синей или белой краской.
Рис. 3. Горный компас
1 – пластинка (основание компаса); 2 – коробка компаса с лимбом; 3 – клинометр (отвес); 4 – тормозное приспособление для клинометра; 5 – магнитная
стрелка; 6 – пружина, удерживающая покровное стекло; 7 – тормозное приспособление для магнитной стрелки
Под стрелкой на иглу надевается стопорное кольцо, укрепленное на конце рычага, которым магнитную стрелку можно поднимать с иглы и закреплять
на кольце, для того чтобы не изнашивался конец иглы.
Кроме лимба, служащего для замера азимутов, на пластинку наносится
шкала клинометра, применяющегося при измерении углов наклона. Эта шкала
градуируется прямо на пластинке и представляет собой половину окружности,
на которой нанесены (деления от 0 до 90°. Нулевое деление этой шкалы помещается против середины длинной стороны пластинки компаса. Для отсчетов
угла наклона служит отвес, надетый на иглу ниже кольца, поддерживающего
стрелку компаса. На нижней расширенной части отвеса прорезано окошечко, в
нижнем краю которого выступает короткий заостренный зубец, расположенный
точно по оси отвеса. Шкала клинометра, как и шкала лимба, ориентирована относительно длинной стороны пластинки компаса. При вертикальном положении пластинки компаса и совмещении ее длинной стороны с горизонтом зубец
отвеса показывает 0°; при вертикальном направлении длиной стороны пластинки зубец укажет 90°.
Лимб покрывается стеклом, закрепленным кольцевой пружиной. В один
из углов пластинки вмонтирован винт, которым при подвинчивании можно давить на рычажок с кольцом, приподнимающим стрелку над иглой и прижимающим ее к стеклу.
8. РАБОТА С ГОРНЫМ КОМПАСОМ И ЗАПИСИ ЗАМЕРОВ
Замеры горным компасом производят следующим образом. Для замера
азимута заданного направления длинную сторону пластинки компаса направляют северным концом на визируемый предмет и берут отсчет по северному
концу магнитной стрелки.
Для определения азимута линии простирания нужно прежде всего найти
линию простирания на поверхности слоя. С этой целью длинную сторону пластинки компаса перемещают по поверхности слоя, сохраняя при этом вертикальное положение пластинки до тех пор, пока зубец отвеса не укажет 0°. В таком положении компаса линия соприкосновения поверхности слоя с ребром
пластинки и будет линией простирания. Прочертив линию простирания на поверхности слоя для замера ее азимута, освобождают стрелку от действия рычажка и при горизонтальном положении компаса, прикладывая его длинной
стороной к линии простирания, берут отсчет по северному концу магнитной
стрелки.
Следует отметить, что при замере азимута простирания компас к линии
простирания можно приложить как одной, так и другой длинной стороной. При
этом получатся два отсчета, отличающиеся друг от друга на 180°.
Для замера азимута падения сначала необходимо определить положение
линии падения на поверхности слоя и найти ее проекцию на горизонтальную
плоскость. Компас прикладывают длинной стороной к поверхности слоя и,
держа компас в отвесном положении, передвигают его до тех пор, пока зубец
отвеса не укажет наибольший угол наклона. В таком положении длинная сторона пластинки компаса будет совмещена с линией падения слоя.
Для отсчета азимута падения пластинку компаса прикладывают короткой
стороной к линии простирания так, чтобы северный конец пластинки был
направлен в сторону падения слоя, и берут отсчет северному концу магнитной
стрелки (рис. 4).
Если на поверхности наслоения уже отмечена линия простирания, выполнение замера азимута падения упрощается. В этом случае горный компас прикладывают короткой стороной к линии простирания так, чтобы северный конец
пластинки был направлен по падению слоя, и, держа компас в горизонтальном
положении берут отсчет по северному концу магнитной стрелки. При таком
положении компаса его длинная сторона будет представлять собой проекцию
линии паления на горизонтальную плоскость.
При правильно выполненных замерах разность отсчетов азимутов линии
простирания и падения должна составлять 90°.
Чтобы замерить угол падения, горный компас прикладывают длинной
стороной к линии падения и, держа его в вертикальном положении, берут отсчет по зубцу отвеса (см. рис. 4). Точность отсчетов горным компасом составляет 2–3°. Приведем пример полной записи всех замеров для наклонно залегающих слоев: аз. прост. 175; аз. пал. 26532*.
Рис. 4. Измерение горным компасом азимута направления падения
и угла падения.
Пластинка компаса в горизонтальном (Г) и вертикальном (В) положениях
(угол падения показывает отвес).
9 СОСТАВЛЕНИЕ СТРАТИГРАФИЧЕСКОГО РАЗРЕЗА
После окончания описания обнажений или разрезов скважин все данные о
составе и мощности пород сводят в стратиграфическую колонку. Если по какой-либо причине высотная отметка на контакте между слоями окажется не
установленной, прибегают к расчисткам, проходке канав и шурфов. Если и эти
не приносит результатов, положение контактов устанавливают приближенно,
деля пополам расстояние между смежными точками с отметками подстилающего и налегающего слоев. На стратиграфической колонке указываются места
взятия и номера отобранных образцов.
При составлении стратиграфического разреза в условиях, отдельно разрозненных на склоне, после описания очередного обнажения, для наращивания
разреза вверх, изучение может быть перенесено на другие обнаженные участки,
но так, чтобы в обнажении, расположенном на более высоком уровне, в основа-
нии прослеживались слои, располагающиеся в верхней части предыдущего обнажения (рис. 5).
Рис. 5. Составление нормального разреза горизонтально залегающих слоев
по отдельным разрозненным обнажениям на горных склонах
При наклонном залегании с углами падения 8–10° и более на работу по
составлению стратиграфических разрезов также в значительной степени влияет
рельеф. Рассмотрим несколько наиболее часто встречающихся случав.
При выровненном рельефе и сплошной обнаженности описание разреза
не представляет больших затруднений. Линия разреза должна быть ориентирована вкрест простирания пород. В этом случае на поверхности измеряется видимая мощность, а истинная мощность вычисляется по формулам. Если разрез
составляется под углом к линии простирания, то вначале вычисляют значение
видимой мощности для линии, ориентированной вкрест простирания пород, а
затем определяют истинную мощность.
При разрозненных обнажениях или слабой обнаженности и выровненном
рельефе для определения последовательности прибегают к выработкам (рис. 6
). При таком описании необходимо следить за тем, чтобы в шурфе, заложенном
выше или ниже по рельефу, была вскрыта кровля или подошва пласта, установленного в ближайшем шурфе.
При наклонном или расчлененном рельефе условия составления разрезов
такие же, как и при горизонтальном залегании. Сложности возникают при вычислении истинных мощностей. При этом необходимо учитывать не только
угол наклона и пласта и направление разреза по отношению к линии простирания, но и угол наклона рельефа.
При расчлененном рельефе различные части стратиграфического разреза
нередко обнажаются на различных склонах долины (рис. 7).
Рис. 6. Изучение стратиграфического разреза с помощью шурфов.
Рис. 7. Составление нормального разреза на склонах оврага
при наклонном залегании
Каждый последующий шурф вскрывает более высокую пачку слоев.
Вначале описывается разрез на одном из склонов долины (А) от точки а
до точки б и определяется истинная мощность слоев. Затем описывается разрез
на другом склоне долины (Б) от точки в до точки г. Далее вычерчивается профиль долины, на котором указывается положение точек а, б, в и г. Мощность
части слоев, находящихся в необнаженной части долины, вычисляют графиче-
ски на геологическом разрезе долины (расстояние между точками в и д). Участки А и Б следует подобрать так, чтобы они как можно ближе лежали к линии,
перпендикулярной к направлению простирания пород.
Определить истинную мощность стратиграфического горизонта можно с
помощью геологической карты или аэрофотосъемки. С этой целью на топографический планшет или аэрофотоснимок наносят положение кровли и подошвы
горизонта. Далее строят геологический разрез, который должен быть ориентирован перпендикулярно к линии простирания и пересекать кровлю и подошву.
Горизонтальный и вертикальный масштабы такого разреза должны быть равны.
Истинная мощность горизонта будет равна расстоянию между кровлей и подошвой горизонта на разрезе, умноженной на знаменатель масштаба разреза.
10 СОСТАВЛЕНИЕ ОТЧЕТА ПО ПОЛЕВОЙ ПРАКТИКЕ
По окончании полевых работ каждая бригада (группа) составляет отчет о
практике, который включает в себя результаты полевых исследований каждого
участка по следующему содержанию.
1. Геоморфологические условия – состояния рельефа; характеристика современных физико-географических процессов и явлений (обвалов, осыпей,
оползней и их типы, просадочные, карстовые и другие явления).
2 Геологическое строение – литологический состав пород; стратиграфия
(характеристика стратиграфических комплексов отложений, слагающих участок); тектоника (характеристика залегания, тектонические нарушения, трещиноватость и т.д.).
3 Гидрогеологические условия – поверхностные и подземные воды, уровень грунтовых вод, характеристика водоносных горизонтов, зон увлажнения и
водонасыщенности, наличие или отсутствие родников, самоизливов из скважин
и т.д.
4 Мероприятия по укреплению склонов – пассивные и активные, описание защитных сооружений, встреченных на участке.
Заключение, в котором кратко освещаются все виды работ, производимых в ходе практики.
Приложение, в котором представляются полевые записи, зарисовки обнажений, замеры элементов залегания слоев пород, места отбора образцов и
монолитов пород и т.д. (т.е. копия полевой книжки).
Отчет составляется на листах А-4 в рукописном виде, в объеме 10 – 15
страниц.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1 Михайлов, А.Е. Структурная геология и геологическое картирование
/ А.Е. Михайлов. – М.: «Недра», 1984. 464 с.
2 Учебное пособие по инженерной геологии. – М.: Изд. МГУ, 1990. – 294 с.
3 Хабаров, А.В. Полевая учебная практика по почвоведению / А.В. Хабаров, А.А. Яскин. – М.: Изд. ГУЗ, 1998. – 56 с.
ПРИЛОЖЕНИЕ 1
ТИТУЛЬНЫЙ ЛИСТ ОТЧЕТА
РОСЖЕЛДОР
Государственное образовательное учреждение профессионального высшего образования
«Ростовский Государственный университет путей сообщения»
Кафедра: «Изыскания, проектирования и строительства
железных дорог»
ОТЧЕТ
по полевой учебной практике
по дисциплине «Инженерная геология»
сезона
года
группа
Ростов-на-Дону
ПРИЛОЖЕНИЕ 2
ЭТИКЕТКА ДЛЯ ОБРАЗЦА ГОРНОЙ ПОРОДЫ
Маршрут № ____________
Обнажение № ___________
Образец
Название горной породы _________________________
Бригадир ___________________ Дата ________________
ПРИЛОЖЕНИЕ 3
УСЛОВНЫЕ ЗНАКИ К СПЕЦИАЛЬНЫМ ИНЖЕНЕРНОГЕОЛОГИЧЕСКИМ
КАРТАМ И РАЗРЕЗАМ
Схема
расчленения новейших континентальных отложений и их геологические индексы
(применительно к задачам средне- и крупномасштабного
инженерно-геологического картирования;
по Е. В. Шанцеру, с дополнениями Г. С. Золотарева, 1970, 1980)
Парагенетические ряды
Генетические типы
Цвет фоновой
Возраст
закраски
современные
(голоценовые)
почвы
I
Элювиальные
светло-серый
элювиальные с подразделением на горизонты
по степеням разруше-
А
Б
В
ния
℮А QIV
сиреневый
℮Б QIV
℮В QIV
℮Г QIV
Г
равнинных рек
II
Водный
pd QIV
(ак- аллювий горных рек
зеленый
а QIV
пролювиальные
оранжевый
р QIV
озерные
сине-зеленый
l QIV
моренные
серо-синий
g QIV
Ледниковый
флювиогляциальные
бурый
f QIV
(гляциальный)
перигляциальные
грязно-зеленый —
озерно-ледниковые
оливковый
делювиальные
светло-
вальный)
III
IV
овражно-балочный
Склоновый
коричневый
lg QIV
d QIV
(коллювиаль-
обвальные (дерупций)
малиновый
dr QIV
ный)
осыпные (десперсий)
серый
ds QIV
оползневый (деляпсий)
розовый
dp QIV
солифлюкционные (дефлюк- светло-
V
df QIV
ции и солифлюкции)
лиловый
десерпционные
коричневый
dc QIV
серо-голубой
h QIV
остаточные
Подземно-
обвальные
водный
вводно-механические
хемогенные
гидрогенные (отложения ис-
точников)
золовые лёссы (суперфляци-
VI
Ветровой
(эо- онные)
ловый)
золовые пески (перфляцион-
желтый
v QIV
фиолетовый
к QIV
лиловый
tв QIV
ные)
VII
склоновые вулканогенно-
Вулканогенно-
осадочные образования
осадочный
различные образования вулканических выбросов
VIII
различных типов; рассматри-
Криногенный
ваются в курсе мерзлотоведения
таберальные – образования
мульд протаивания гидролакколитов
IX
Техногенный
отвальные (насыпные)
tн QIV
мульд подземного сдвижения голубовато-
tм QIV
ирригационные
серый
смешанные
I Литологический состав пород
А. Осадочные породы
tи QIV
tс QIV
Б. Магматические породы
В. Метаморфические породы
Г. Наиболее характерные литологические особенности
(преимущественно для разрезов)
(изображаются редким знаком на фоне условных обозначений
основных литологических типов пород)
II. СТРУКТУРЫ
III. ОСНОВНЫЕ ГЕОМОРФОЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ
