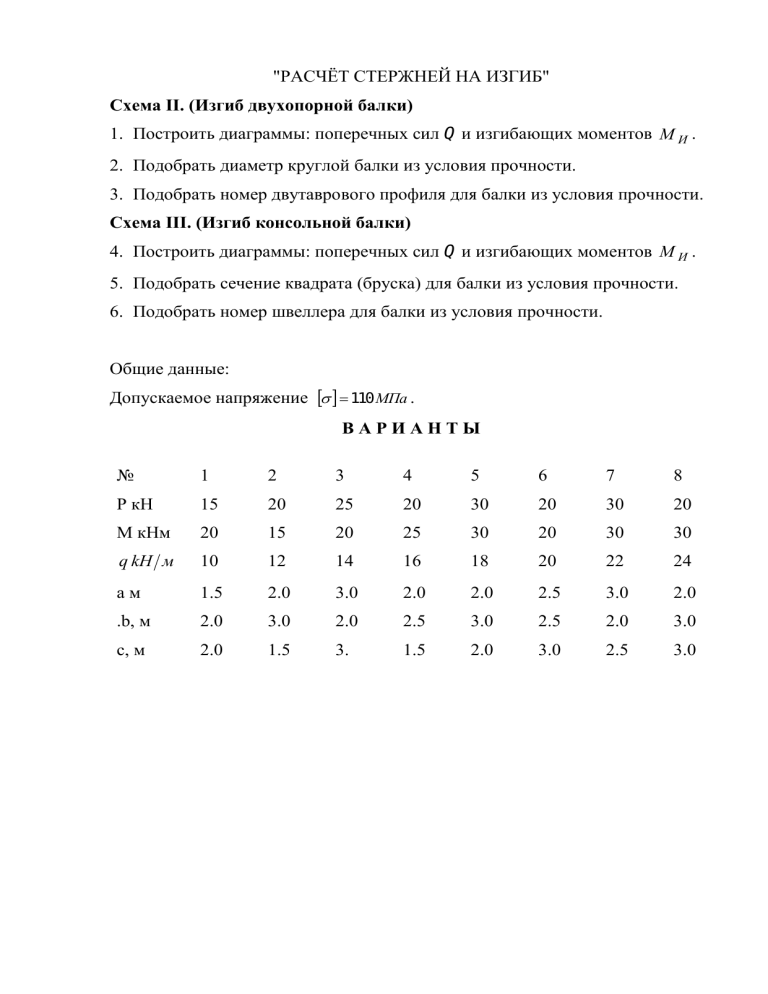

"РАСЧЁТ СТЕРЖНЕЙ НА ИЗГИБ"
Схема II. (Изгиб двухопорной балки)
1. Построить диаграммы: поперечных сил Q и изгибающих моментов М И .
2. Подобрать диаметр круглой балки из условия прочности.
3. Подобрать номер двутаврового профиля для балки из условия прочности.
Схема III. (Изгиб консольной балки)
4. Построить диаграммы: поперечных сил Q и изгибающих моментов М И .
5. Подобрать сечение квадрата (бруска) для балки из условия прочности.
6. Подобрать номер швеллера для балки из условия прочности.
Общие данные:
Допускаемое напряжение 110 МПа .
ВАРИАНТЫ
№
1
2
3
4
5
6
7
8
Р кН
15
20
25
20
30
20
30
20
М кНм
20
15
20
25
30
20
30
30
q kH м
10
12
14
16
18
20
22
24
aм
1.5
2.0
3.0
2.0
2.0
2.5
3.0
2.0
.b, м
2.0
3.0
2.0
2.5
3.0
2.5
2.0
3.0
c, м
2.0
1.5
3.
1.5
2.0
3.0
2.5
3.0
Вариант 1
Вариант 2
Вариант3
Вариант 4
Вариант 5
Вариант 6
Вариант 7
Вариант 8
Вариант 9
Вариант 10
Вариант 11
Вариант 12
Вариант 13
Вариант 14
Вариант 15
Вариант 16
Вариант 17
Вариант 18
Вариант 19
Вариант 20
Вариант 21
Вариант 22
Вариант 23
Вариант 24
Вариант 25
