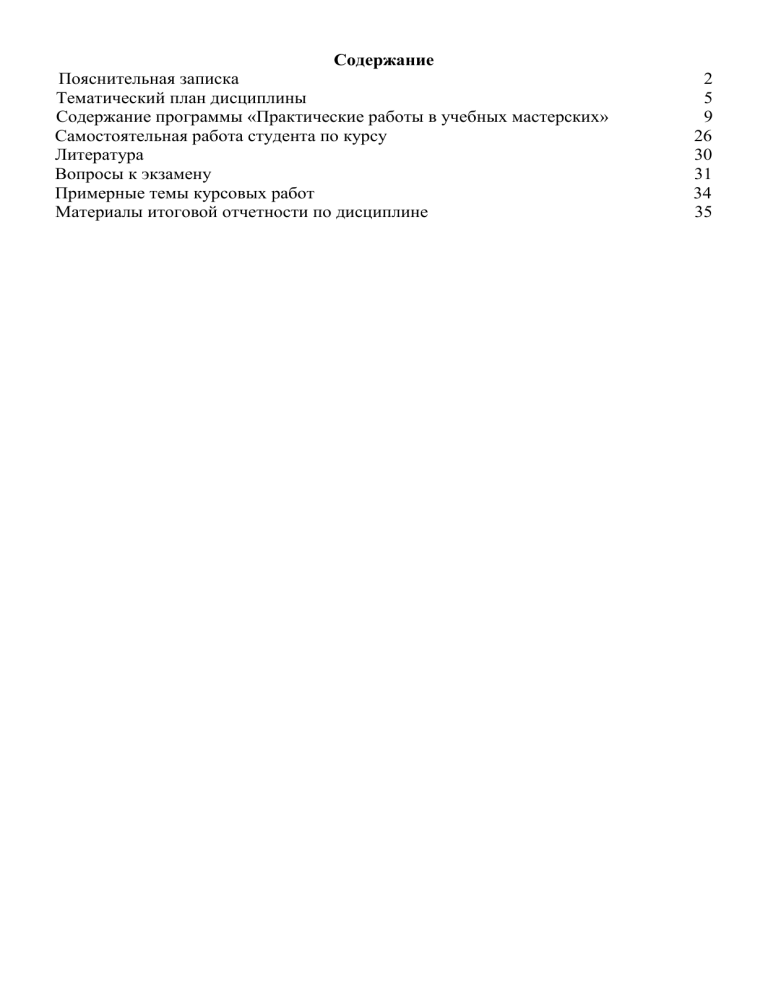

Содержание
Пояснительная записка…………………………………………………………………...2
Тематический план дисциплины………………………………………………………....5
Содержание программы «Практические работы в учебных мастерских»…………….9
Самостоятельная работа студента по курсу……………………………………………26
Литература………………………………………………………………………………..30
Вопросы к экзамену……………………………………………………………………. 31
Примерные темы курсовых работ……………………………………………………. .34
Материалы итоговой отчетности по дисциплине …………………………………….35
Пояснительная записка
Курс Практические работы по технологии обработки металлов дает студентам
теоретические знания и помогает овладеть практическими умениями и навыками,
которые позволяют организовать занятия по обучению технологии в средней школе.
Основными задачами практикума являются:
– формирование умений и навыков ручной и механической обработки
конструкционных материалов (металлов);
– ознакомление с устройством и принципом работы основных
металлообрабатывающих станков;
– формирование умений планировать свой труд, разрабатывать и использовать
технологическую документацию на изготовляемые изделия;
– развитие технического мышления и конструкторских способностей.
Программа курса «Практические работы в учебных мастерских » состоит из
четырех разделов: ручная обработка древесины и металлов и механическая
обработка древесины и металлов.
В каждом разделе предусматривается получение технико-технологических
сведений, необходимых для выполнения практических работ в мастерских.
Программа курса ориентирована на обучение практических занятий. В
процессе практических занятий студентам необходимо научиться самостоятельно
конструировать и изготовлять изделия, модели, приспособления.
На занятиях в учебной мастерской по металлообработке используется техникотехнологическая документация: рабочие чертежи и эскизы, инструкционнотехнологические карты, описание конструкций инструмента и оборудования.
При прохождении курса студенты знакомятся с государственными стандартами
и принципами научной организации труда.
В процессе изготовления изделий и освоения приемов работы, особое внимание
обращается на правильность рабочей позы и хватки инструмента, на отработку
координации движений, выбор оптимального ритма и темпа работы, соблюдение
правил безопасности и санитарно-гигиенических требований.
Практические работы по станочной обработке металла и древесины проводится
с учетом станочного оборудования в мастерской, по заранее составленному
графику. Работа на станках связана с возможностью травматизма, поэтому особое
внимание уделяется правилам безопасности труда.
В процессе работы на металлообрабатывающих и деревообрабатывающих
станках происходит знакомство с деталями машин, механизмами, видами их
соединений, правильной эксплуатации основных типов станков и их наладки,
заточки режущего инструмента, выбора режимов резания, что является важным для
будущего учителя технологии.
Учитывая специфику подготовки учителя технологии, практические работы
могут быть направлены на изготовление крепежных изделий, изделий для мебели,
оснастки для станков , применяемых в учебных мастерских, а также изделий для
учебных кабинетов и хозяйственных нужд педагогического колледжа.
2
Использование инструкционных карт способствуют развитию у студентов
наибольшей самостоятельности. Задания предназначены для облегчения работы со
студентами и самостоятельному выполнению упражнений. Самостоятельная
подготовка схем, рисунков и таблиц при выполнении заданий является лучшей
формой изучения и усвоения учебного материала.
В результате изучения учебной дисциплины студент должен:
иметь представление:
– о современном производстве использования режущих инструментов,
станочного оборудования и его эксплуатации;
– об основных требованиях технологической документации, применяемой в
технологии обработки конструкционных материалов;
– о месте и роли материального обеспечения требований техники
безопасности в профессиональной деятельности учителя технологии;
знать:
– основы технологии обработки металлов и других конструкционныхматериалов;
– виды обработки металлов и древесины;
– порядок выбора материалов и инструментов, оборудования и
приспособлений для выполнения изделий;
– режимы резания: скорость резания, глубина резания, подача; износ режущих
инструментов; сопротивление материалов резанию;
– станочные приспособления; виды работ;
– организация рабочего места; виды резцов, их назначение; заточка резцов;
– обработка металлов на токарных и сверлильных станках;
– безопасность и охрана труда;
– разработка технологических и операционных карт;
уметь:
– производить разметку с использованием разметочного инструмента;
– владеть приемами правки, гибки и рубки металлов;
– владеть резанием, опиливанием и приемами клепки металла;
– выполнять паяние и лужение;
– владеть приемами нарезания резьбы;
– осуществлять организацию рабочего места и уход за станком;
– производить подготовку, настройку, крепление резцов, сверл, заготовок;
– обрабатывать цилиндрические, конические и фасонные поверхности;
подрезать торцы и уступы; отрезать, центровать и сверлить;
– правильно выбирать режимы резания при точении, сверлении и
фрезеровании;
– выполнять заточку и доводку режущих инструментов;
– читать чертежи деталей и инструкционные карты.
Программой предусмотрено проведение практических работ студентами, а
также самостоятельная работа.
Количество часов на изучение дисциплины в соответствии с учебным планом
484, из них: практических 367 и самостоятельной работы 117.
3
Содержание дидактических единиц в соответствии с Государственными
требованиями к минимуму содержания и уровню подготовки выпускника по
специальности:
– обработка конструкционных материалов;
– выполнение столярных работ;
– станочные работы;
– техническое конструирование.
Формой итоговой отчетности по дисциплине (зачет, выполнение творческих
проектов и экзамен 90 вопросов).
4
Тематический план.
№
п/п
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
Макси
Количество
мальная аудиторных часов
Наименование разделов и
учебная
при очной форме
тем
нагрузка
обучения
студен Лекцион Практи
та, в час
ных
ческих
Ручная обработка металлов
161
72
(слесарная работа)
Вводное занятие
1
Охрана труда
2
1
Контрольно-измерительные
6
4
инструменты и техника
измерений
Разметка
5
4
Правка и гибка металлов
5
4
Рубка металлов
6
4
Разрезание металлов
5
4
Опиливание металлов
8
6
Сверление, зенкование,
8
6
зенкерование и
развертывание отверстий
Клепка
8
6
Работа с листовым металлом
8
6
и проволокой
Паяние и лужение
8
6
Техническое
14
12
конструирование и
изготовление изделий из
металла (творческий проект)
Нарезание резьбы
8
6
Сварка
6
4
Термообработка
8
6
Литье металлов
6
4
Кузнечно-штамповочные
8
6
операции
Слесарно-монтажные
8
6
операции
Шабрение, притирка,
6
4
полирование
Приспособление для ручной
12
10
обработки металлов
Техническое
16
12
конструирование и
изготовление изделий
5
Самостоя
тельная
работа
40
1
2
2
2
3
2
2
3
-
4
2
2
2
2
2
2
2
4
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
2.17
2.18
2.19
2.20
2.21
(творческий проект)
Станочная обработка
металлов
Понятие о процессе резания
Физические основы процесса
резания
Сопротивление металлов
резанию
Металлорежущие станки
Технологический процесс
изготовления изделий
Техническое
конструирование и
изготовление изделий
(творческий проект)
Управление токарновинторезным станком
Обработка наружных
цилиндрических
поверхностей
Обработка цилиндрических
отверстий
Обработка конических
поверхностей
Нарезание резьбы
Обработка фасонных
поверхностей
Управление фрезерным
станком
Фрезерование плоскостей
Фрезерование пазов и
канавок.
Разрезание металла
Управление сверлильным
станком
Сверление отверстий и
нарезание резьбы
Управление шлифовальным
станком
Шлифование плоских
поверхностей
Шлифование
цилиндрических и
конических плоскостей
Экскурсия на
81
64
17
3
3
-
2
2
1
2
3
-
2
2
8
7
-
4
6
4
-
14
-
12
-
3
-
2
1
5
-
4
1
2
-
2
1
2
-
2
-
4
2
-
4
2
-
3
-
2
1
2
2
-
2
2
-
3
-
2
1
3
-
2
1
3
-
2
1
3
-
2
1
2
-
2
-
4
-
4
-
6
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
4
4.1
4.2
4.3
4.4
4.5
металлообрабатывающее
предприятие (в
механический цех)
Ручная обработка
древесины
(столярные работы)
Вводное занятие
Охрана труда
Основы древесиноведения
Основы теории резания
древесины
Разметка деталей из
древесины
Пиление древесины
Строгание древесины
Долбление древесины
Конструирование и
изготовление изделий из
древесины (комплексная
работа)
Сверление древесины
Соединение деталей из
древесины
Отделка древесины
Пластические массы и
способы получения изделий
из них
Техническое
конструирование и
изготовление изделий из
древесины
Станочная обработка
древесины.
Классификация
деревообрабатывающих
станков
Основные сведения о
технологическом процессе
механической обработке
древесины
Вводное занятие в учебной
мастерской
Обработка древесины на
круглопильных станках
Обработка древесины на
128
98
30
1
3
8
8
1
1
6
6
2
2
2
6
4
2
12
12
12
14
10
10
10
10
2
2
2
4
12
6
10
4
2
2
8
12
6
10
2
2
14
10
4
114
85
29
8
4
4
6
4
2
4
2
2
12
10
2
14
10
4
7
4.6
4.7
4.8
4.9
4.10
4.11
4.12
фуговальных станках
Обработка древесины на
рейсмусовых станках
Обработка древесины на
фрезерных станках
Обработка древесины на
сверлильных станках
Обработка древесины на
токарных станках
Автоматизация и
механизация
деревообрабатывающего
производства
Экскурсии на
деревообрабатывающее
предприятие (в
механический цех)
Техническое
конструирование и
изготовление изделий из
древесины (комплексная
работа)
Итого:
14
10
4
12
10
2
9
7
2
14
10
4
6
4
2
4
4
11
10
1
484
367
117
8
Содержание дисциплины
РАЗДЕЛ 1. РУЧНАЯ ОБРАБОТКА МЕТАЛЛОВ
(слесарные работы)
Студент должен
уметь:
– обрабатывать металлы и другие конструкционные материалы;
– производить выбор материалов и инструментов, оборудования и
приспособлений для выполнения практических работ;
– разрабатывать технологические и операционные карты;
– выполнять разметку с помощью разметочного инструмента;
– выполнять приемы гибкой правки и резания тонко-листовой стали и
проволоки;
– владеть приемами резания ножовкой и рубки зубилом;
– производить опиливание металлов различными способами;
– выполнять приемы соединений деталей заклепками;
– владеть приемами нарезания резьбы;
– выполнять паяние и лужение;
– производить слесарно-монтажные операции;
– выполнять операции шабрения притирки и полирования изделий;
– производить заточку и доводку режущих инструментов.
Вводное занятие
Практическое занятие
Организация рабочего места: размещение в инструментальном ящике и на
верстаке
контрольно-измерительного
инструмента,
рабочих
чертежей,
технологической документации, заготовок и т. д. Содержание рабочего места в
чистоте и порядке. Основные сведения о технологической документации. Общие
правила работы с оборудованием и приспособлениями.
Тема 1.1. Охрана труда
Практическое занятие
Основные причины возникновения пожара. Огнеопасные зоны в учебной
мастерской. Правила обращения с огнеопасными веществами. Правила поведения
при пожаре и в огнеопасных местах. Мероприятия по предупреждению пожара.
Самостоятельное изучение учащимися инструкций по безопасности труда и
противопожарным мероприятиям.
Тема 1.2. Контрольно-измерительные инструменты и техника
измерений
9
Практическое занятие
Тренировочные упражнения. Измерение масштабной линейкой, кронциркулем и
нутромером. Перенесение размеров кронциркуля и нутромера на масштабную
линейку. Измерение штангенциркулем и микрометром. Измерение штихмасом.
Измерение и контроль угольником, щупом, резьбомером и зубомером.
Проверка плоскостей, расположенных горизонтально и под различными углами.
Контроль калибрами и шаблонами. Поверка одномерными инструментами.
Тема 1.3. Разметка
Практическое занятие
Ознакомление со всеми видами разметочного инструмента, оборудованием и
материалами. Освоение приемов разметки. Подготовка к разметке заготовок в виде
поковок, литья и сортового материала (металла). Подготовка к разметке заготовок с
обработанными поверхностями.
Нанесение на плоских поверхностях заготовок прямых линий с применением
чертилки, линейки и угольника. Нанесение параллельных линий.
Разметка углов и замкнутых контуров (прямоугольников, квадратов,
шестиугольников и т. п.). Разметка дуг, окружностей и простейших соединений
прямых и кривых линий с применением циркуля. Кернение рисок разметки.
Разметка центровых простейших геометрических построений (восстановление
перпендикуляров, деление окружности на части и т. п.). Разметка с отложением
размеров от центровых линий и от кромок заготовки. Разметка по шаблону. Заточка
и заправка разметочного циркуля, чертилки, рейсмуса и кернера.
Тема 1.4. Правка и гибка металлов
Практические занятия
Правка заготовок из листового металла и прутков на плите. Правка полос с согнутым ребром. Правка с применением ручного винтового пресса. Гибка листового
и профильного металла с зажимом в тисках под различными углами с применением
угольников, оправок, шаблонов и прочих приспособлений. Изготовление колец,
рамок, пружин и других деталей.
Тема 1.5. Рубка металлов
Практическое занятие
Рубка листовой. стали толщиной 2—3 мм по уровню губок тисков. Вырубка
пазов крейцмейселем. Изготовление изделий,: требующих применения-операции
рубки металлов. Заточка зубил и крейцмейселей, проверка углов заострения
шаблоном.
10
Примерные объекты труда. Различного рода заготовки из листовой стали
толщиной 2—3 мм.
Тема 1.6. Разрезание металлов
Разрезание листового металла ручными ножницами. Физические основы
операции. Устройство ножниц и приемы резания ими;
Понятие о резании механическими ножницами, труборезом и специальными
станками с применением фрез и абразивных кругов.
Особенности разрезания неметаллических материалов: текстолита, эбонита,
гетинакса и т. п. Возможный брак, его причины, способы устранения. Организация
рабочего места. Правила безопасности труда.
Практическое занятие
Подготовка ножовки к работе: закрепление полотна в станке и материала в
тисках. Разрезание профильного проката по разметке и без нее, сортового металла
механической ножовкой, листового металла ручными ножницами, труб труборезом,
текстолита, эбонита и других' неметаллических материалов.
Тема 1.7. Опиливание металлов
Практическое занятие
Изготовление деталей различной
применения разных видов опиливания.
геометрической
формы,
требующих
Тема 1.8. Сверление, зенкование, зенкерование и развертывание
отверстий
Практическое занятие
Подготовка сверлильного станка к работе. Управление станком. Установка переходных втулок, патронов и сверл в шпинделе станка. Выбор режимов резания
(скорости подачи). Заточка сверл и проверка углов заточки шаблоном. Изготовление
изделий, требующих сверления глухих и сквозных отверстий по кондуктору,
шаблону и разметке. Зенкерование отверстий под заклепки и винты разных
размеров и типов. Выбор сверл под развертывание по таблицам. Развертывание
цилиндрических и конических отверстий вручную и на станках. Изготовление
изделий, требующих сверления отверстий, зенкования, зенкерования и
развертывания отверстий.
11
Тема 1.9. Клепка
Практическое занятие
Выбор заклепок и разметка заготовок под заклепочный шов. Определение
диаметра сверла для отверстий под заклепки по таблицам, сверление и зенкование
отверстий. Изготовление изделий, требующих соединения деталей заклепками
различных видов.
Тема 1.10. Работа с листовым металлом и проволокой
Практическое занятие
Изготовление изделий из листового металла и проволоки.
Тема 1.11. Паяние и лужение
Практическое занятие
Подготовка деталей и инструмента к пайке. Паяние мягкими и твердыми припоями. Паяние швов внахлестку и встык. Паяние с помощью паяльной лампы.
Лужение деталей методом погружения в расплавленную полуду или растирания
полуды по предварительно нагретой поверхности детали. Изготовление изделий,
требующих соединения пайкой и лужения.
Тема 1.12. Техническое конструирование и изготовление изделий
(творческий проект)
Практическое занятие
Конструирование изделий. Планирование процессов их изготовления,
составление технологических карт. Работа по чертежам и технологическим картам.
Изготовление изделий с применением ранее изученных операций.
Примерные объекты труда. Ножовочные станки, молотки, угольники, шаблоны,
детали по заказам.
Тема 1.13. Нарезание резьбы
Практическое занятие
12
Выбор диаметров отверстий под резьбу. Изготовление изделий с внутренней и
.наружной резьбой. Определение профиля резьбы резьбомером.
Тема 1.14. Сварка
Практическое занятие
Ознакомление с оборудованием, приспособлениями и материалами, используемыми при сварочных работах. Выполнение несложных видов сварки. Изучение
конструкции и принципа работы школьного аппарата для точечной сварки.
Соединение деталей из листового металла точечной сваркой.
Тема 1.15. Термообработка
Практическое занятие
Нагревание стали и определение ее температуры по цветам каления и при
помощи термопары. Отжиг углеродистой стали. Закалка углеродистой и
легированной стали. Отпуск.
Тема 1.16. Литье металлов
Практическое занятие
Изучение правил безопасности труда при литье. Ознакомление с формовочным
инструментом и опоками.
Изготовление моделей простых деталей, их формовка и получение литья (из
алюминия).
Тема 1.17. Кузнечно-штамповочные операции
Практическое занятие
Растопка горна и нагревание стали. Выполнение
штамповочных операций. Изготовление ключей.
основных
кузнечно-
Тема 1.18. Слесарно-монтажные операции
Практическое занятие
Разработка и сборка шпоночных, клиновых, резьбовых и других видов соединений. Разборка и сборка механизмов.
Тема 1.19 Шабрение, притирка, полирование
13
Практическое занятие
Подготовка деталей и поверочного инструмента к шабрению. Заточка и доводка
шаберов. Шабрение плоскостей, расположенных под углом; криволинейных
поверхностей.
Ознакомление
с
абразивно-притирочными
материалами,
абразивными пастами и смазывающими веществами для притирки деталей.
Притирка плоских поверхностей. Отделка деталей полированием.
Тема 1.20 Приспособления для ручной обработки металлов
Практическое занятие
Разработка и изготовление несложных приспособлений.
Тема 1.21. Техническое конструирование и изготовление изделий
(творческий проект)
Практическое занятие
Разработка конструкций и изготовление моделей технических устройств и
учебно-наглядных пособий.
Раздел 2.Станочная обработка металлов
Студент должен
уметь:
– выбирать режимы резания при выполнении станочных работ;
– организовывать рабочее место у станка (настройка станка);
– применять станочные приспособления для определенного вида работ;
– обрабатывать металлы на токарных и сверлильных станках;
– производить подготовку, крепление режущих инструментов (свера, резцов,
фрез)заготовок;
– обрабатывать цилиндрические, сонические, фасонные поверхности;
– подрезать торцы и уступы, отрезать, центровать и сверлить;
– выполнять заточку и доводку режущих инструментов;
– шлифовать поверхности инструмента и заготовок;
– читать чертежи деталей и инструкционные карты.
Тема 2.1. Понятие о процессе резания
Практическое занятие
14
Основные виды операций резания (точение, сверление, фрезерование, строгание,
шлифование). Режущие инструменты и их конструкция. Геометрия режущей части
инструментов. Главное и вспомогательное движения при резании. Режим резания:
скорость резания, глубина резания, подача. Ширина и толщина стружки. Машинное
время при резании.
Тема 2.2. Физические основы процесса резания
Практическое занятие
Сущность процесса резания. Образование стружки. Типы стружек. Нарост и его
влияние на процесс резания. Усадка стружки. Явление наклепа при резании.
Тепловые явления при резании металлов. Смазывающе-охлаждающие жидкости.
Износ режущих инструментов. Стойкость инструментов.
Тема 2.3.Сопротивление металлов резанию
Практическое занятие
Силы, действующие на резец. Влияние геометрии режущего инструмента, режим
резания и других факторов на силы резания. Расчет сил резания при точении,
сверлении и фрезеровании. Мощность резания и мощность станка.
Тема 2.4. Металлорежущие станки
Практическое занятие
Устройство и назначение основных металлорежущих станков; токарных,
сверлильных, фрезерных, строгальных и шлифовальных. Узлы и механизмы
станков. Ряды подач и частот вращения. Кинематические схемы. Станочные
приспособления. Виды работ, выполняемые на различных металлорежущих станках.
Тема 2.5.Технологический процесс изготовления изделий
Практическое занятие
Понятие о технологическом процессе изготовления изделий. Виды заготовок.
Понятие о припусках на механическую обработку. Проектирование
технологических процессов. Исходные данные для проектирования. Составление
технологических карт.
Тема 2.6. Конструирование и изготовление изделий
15
(творческий проект)
Практическое занятие
Конструирование и изготовление изделий с использованием операций ручной
обработки металлов.
Примерные объекты работ. Учебно-наглядные пособия для школьных
мастерских, модели технических устройств, несложные приспособления для
обработки материалов,
Тема 2.7. Управление токарно-винторезным станком
Практическое занятие
Обработка металлов на токарных станках ТВ–6
Управление суппортом. Наладка станка на продольную и поперечную подачу
резца. Безопасность труда.
Тема 2.8. Обработка наружных цилиндрических поверхностей
Практическое занятие
Заточка проходных, подрезных и отрезных резцов. Изготовление деталей с применением перечисленных выше операций и видов работ.
Тема 2.9.Обработка цилиндрических отверстий
Практическое занятие
Изготовление втулок и других деталей с отверстиями. Центрование заготовок.
Зенкеровапие и развертывание отверстий.
Тема 2.10. Обработка конических поверхностей
Практическое занятие
Настройка станка на обтачивание наружных конических поверхностей
различными способами: поворотом верхних салазок суппорта, смещением задней
бабки, при помощи конусной линейки. Черновое и чистовое обтачивание наружных
конических поверхностей по заданным размерам и заданному углу.
16
Изготовление деталей конической формы. Настройка станка на растачивание
конических отверстий способом поворота верхних салазок суппорта и с помощью
конусной линейки. Изготовление деталей, имеющих конические отверстия.
Тема 2.11. Нарезание резьбы
Практическое занятие
Подбор диаметров стержня и отверстия под резьбу. Изготовление болтов, гаек и
других деталей, имеющих резьбу. Контроль резьбы калибрами, шаблонами и
штангенциркулем. Затачивание и доводка резцов.
Тема 2.12.Обработке фасонных поверхностей
Практическое занятие
Упражнения в одновременном перемещении продольных и поперечных салазок
суппорта. Обтачивание выпуклой и вогнутой поверхностей. Предварительная
обработка фасонных поверхностей проходным резцом. Чистовое обтачивание
фасонным резцом. Проверка шаблонами и измерение штангенциркулем. Отделка и
полирование поверхностей деталей шлифовальной шкуркой, порошками и пастой.
Накатывание поверхностей накатками различного узора.
Тема 2.13.Управление фрезерным станком
Практическое занятие
Обработка металлов на фрезерных станках НГФ-110Ш4
Установка фрез и заготовок. Настройка станка на заданную скорость резания,
частоту вращения шпинделя и подачу. Врезание фрезы на нужную глубину по
лимбу вертикальной подачи стола. Снятие пробной стружки ручной и
автоматической подачей.
Тема 2.14. Фрезерование плоскостей
Практическое занятие
Фрезерование параллельных плоскостей. Проверка обработанных плоскостей линейкой, угольником, штангенциркулем. Фрезерование сопряженных плоскостей.
Проверка обработанных поверхностей угольником и угломером. Изготовление
деталей с применением указанных операций и видов работ.
Тема 2.15 Фрезерование пазов и канавок. Разрезание металла
17
Практическое занятие
Фрезерование прямоугольных и фасонных пазов и канавок, разрезание материала
(при обработке несложных изделий). Проверка результатов обработки
штангенциркулем, угломером, шаблоном.
Тема 2.16. Управление сверлильным станком
Практическое занятие
Обработка металлов на сверлильных станках НС-12Ш и ВСН
Настройка станка на заданную частоту вращения шпинделя. Наладка станка на
механическую подачу. Пользование лимбом подачи.
Тема 2.17. Сверление отверстий и нарезание резьбы
Практическое занятие
Изготовление деталей с применением указанных операций и видов работ.
Тема 2.18. Управление шлифовальным станком
Практическое занятие
Обработка металлов на шлифовальных станках
Управление станком: пуск и остановка электродвигателей шлифовальной бабки и
гидравлики станка, пуск и остановка охлаждающей жидкости; поперечное,
вертикальное и продольное перемещение режущего инструмента. Установка и
крепление упоров заточка режущего инструмента.
Тема 2.19. Шлифование плоских поверхностей
Практическое занятие
Установка деталей на магнитных плитах и размагничивание плит после шлифования. Шлифование плоскостей с использованием ручной и автоматической подач
стола. Шлифование перпендикулярных и наклонных плоскостей. Изготовление
деталей с применением указанных операций и видов работ. Контроль обработки
микрометром, угломером, шаблоном.
Тема 2.20. Шлифование цилиндрических и конических поверхностей
18
Практическое занятие
Установка детали и подвод шлифовального круга до касания. Установка глубины
резания по лимбу. Черновое и чистовое шлифование гладких ступенчатых валиков.
Контроль обработки. Обработка деталей конической формы различными методами
шлифования.
Тема 2.21. Экскурсия на металлообрабатывающее предприятие
(в механический цех)
Ознакомление с оборудование механического цеха. Наблюдение за работой
рабочих-станочников. Ознакомление с технологией механической обработки
деталей.
Раздел 3. Ручная обработка древесины
(столярные работы)
Студент должен
уметь:
– обрабатывать древесину режущими инструментами;
– производить выбор материалов и инструментов, оборудования и
приспособления для выполнения практических работ;
– разрабатывать технологические и операционные карты;
– выполнять разметку с помощью разметочных инструментов;
– выполнять долбление долбление древесины, пиление, строгание и резание
древесины;
– производить опиливание древесины;
– выполнять приемы соединения деталей гвоздями, шурупами, шконтами,
нагелями;
Тема 3.1. Охрана труда
Практическое занятие
Правила безопасности труда при обработки древесины ручным инструментом.
Требования к инструменту.
Правила безопасности труда при обработке древесины на станках
(круглопильном, рейсмусовым, сверлильном, фрезерном, токарном станке по
дереву). Ознакомление с инструкцией по охране труда и противопожарным
мероприятиям.
Тема 3.2. Основы древесиноведения
Практическое занятие
19
Лабораторные работы. №1 Определение древесных пород по образцам. №2
Определение статической и ударной твердости древесины. №3 упрощенное
определение плотности древесины. №4 Определение влажности древесины
(весовым методом с применением электровлагомеров). №5 Определение некоторых
пороков древесины.
Тема3.3. Основы теории резания древесины
Практическое занятие
Основные параметры, характеризующие процесс резания: направление, угол и
скорость резания. Надламывание стружки. Толщина стружки. Геометрия резца.
Условия, влияющие на силу резания. Ширина режущей кромки инструмента.
Трение резца о древесину и затупление режущей кромки.
Тема 3.4. Разметка деталей из древесины
Практическое занятие
Организация рабочего места. Приемы и техника выполнения разметки
заготовок из брусков, досок, щитов и т. д. Нанесение линий разметки под
различными углами. Разметка отверстий. Разметка шиповых соединений.
Требования к качеству разметки. Правила безопасности труда при разметке.
Тема 3.5. Пиление древесины
Практическое занятие
Закрепление заготовок на столярном верстаке при пилении. Приемы пиления
древесины вдоль и поперек волокон, пиление под углом к направлению волокон,
торцевание деталей. Запиливание швов и проушин, соединения деталей. Брак при
пилении и способы его предупреждения. Пиление древесин дисковой электропилой.
Правила безопасности труда при пилении
Тема 3.6. Строгание древесины
Практическое занятие
Способы закрепления заготовок на столярном верстаке при различных видах
строгания. Выбор направления строгания, приемы работы строгальным
инструментом. Хватка инструмента и рабочая поза при строгании. Первичное
строгание поверхности древесины шерхебелем. Строгание рубанками с двойным и
одинарным ножами, полу фуганками и фуганками поверхности «под линейку», двух
смежных поверхностей «в угол» и «в размер под рейсмус». Приемы проверки и
контроля качества работы. Циклеивание и шлифование. Профильное строгание
20
древесины. Строгание древесины электрорубанком. Правила безопасности труда
при строгании.
Примерные объекты труда. Детали для приборов, приспособлений,
инструментов.
Тема 3.7. Долбление древесины
Практическое занятие
Разметка и крепление заготовок. Долбление сквозное и несквозное. Долбление
гнезд, проушин и других прямоугольных отверстий. Требования к качеству работы.
Отборка стамесками фасок, кромок, обрезка торцов. Причины брака при долблении
и резании, пути его предупреждения и исправления. Долбление древесины
электродолбежным инструментом. Правила безопасности труда при долблении.
Тема 3.8. Сверление древесины
Практическое занятие
Сверление отверстий механической и электрической дрелью и коловоротом.
Безопасность труда при сверлении.
Тема 3.9.Соединение деталей из древесины
Практическое занятие
Организация рабочего места. Подготовка заготовок для склеивания. Выбор
клея. Нанесение клея по поверхности деталей. Сушка изделий. Возможные случаи
брака, их предупреждение и способы устранения.
Правила безопасности труда при склеивании.
Лабораторные работы № 6 Определение вязкости клеевого раствора. № 7
Определение свойств клеев.
Тема 3.10. Отделка древесины
Практическое занятие
Облицовывание одностороннее и двустороннее. Подготовка поверхности к
облицовыванию и подбор шпона. Оборудование, инструмент, приемы выполнения.
Отделка поверхности плечными материалами. Механизация и автоматизация
отделочных работ.
Правила безопасности труда при отделочных работах.
Лабораторная работа №8 Определение вязкости лакокрасочных материалов.
Тема 3.11. Пластические массы и способы получения изделий из них
21
Практическое занятие
Содержание практических работ определяется преподавателем.
Тема 3.12.Техническое конструирование и изготовление изделий из
древесины
(комплексная работа №1)
Практическое занятие
Изготовление изделий с применением всех изученных операций.
Раздел 4. Станочная обработка древесины.
Студент должен
уметь:
– организовывать рабочее место, производить настройку станка;
– применять станочные приспособления для определенного вида работ;
– обрабатывать древесину на токарных и сверлильных станках;
– производить крепление заготовки на станке СТД-120М;
– обрабатывать цилиндрические, конические, фасонные поверхности;
– точить внутренние полости заготовок;
– выполнять заточку и доводку режущих инструментов.
Тема 4.1. Классификация деревообрабатывающих станков
Практическое занятие
Основные и вспомогательные элементы деревообрабатывающих станков.
Станки общего назначения, универсальные, специальные и специализированные.
Понятие о кинематической структуре и кинематической схеме станка.
Тема 4.2. Основные сведения о технологическом процессе механической
обработки древесины.
Практическое занятие
Составные части производственного и технологического процесса обработки
древесины на станках. Определение последовательности операций. Подбор
режущего инструмента и приспособлений. Расчет режима каждой операции.
Способы усовершенствования технологических процессов. Техническая
документация. Технические условия на изготовление изделий.
Тема 4.3. Вводное занятие в учебной мастерской
Практическое занятие
22
Организация рабочего места (местоположение инструментов, заготовок,
приспособлений). Технологическая документация для выполнения практических
работ. Распределение учащихся по рабочим местам.
Причины и виды производственного травматизма и меры его предупреждения.
Общие правила безопасности труда при работе на деревообрабатывающих станках.
Устройство вентиляции и правила пользования ею. Ограждение опасных мест и зон.
Безопасные приемы работы на станках.
Противопожарные мероприятия. Возможность возгорания древесины при
механической обработке. Необходимость своевременного удаления древесной пыли
, опилок и других отходов из помещения мастерской. Основные причины
возникновения пожара в мастерской. Особо огнеопасные места. Пожарные посты,
противопожарный инвентарь, приспособления и др. Правила и конструкции по
предупреждению и тушению пожара. Правила обращения с огнем и огнеопасными
предметами. Порядок эвакуации учащихся в случае пожара.
Тема 4.4. Обработка древесины на круглопильных станках
Практическое занятие
Обрезка обзольных кромок у пило материалов. Раскрой пиломатериалов по
длине и ширине. Выбор диаметра пилы и профиля зубьев. Установка и крепление
пилы на валу. Проверка пилы на круг. Проверка биения пильного диска в плоскости
вращения. Установка стола и заграждений. Контроль наладки станка пропуском
нескольких заготовок. Заточка и подготовка дисковых пил к работе.
Тема 4.5. Обработка древесины на фуговальных станках
Практическое занятие
Фугование безопасной поверхности по пласти и по кромке. Обработка кромок
под склейку. Установка и крепление ножей на валу. Установка задней плиты на
заданную глубину обработки. Проверка перекоса плит. Проверка вибрации столов и
ножевого вала. Выверка ножей. Установка направляющей линейки по угольнику.
Проверка ограждающих устройств. Проверка правильности наладки станка
пропуском нескольких деталей. Приемы работы на станке. Заточка фуговальных
ножей.
Тема 4.6. Обработка древесины на рейсмусовых станках
Практическое занятие
Строгание заготовок заданных размеров по толщине. Проверка и подготовка
ножевого вала станка к работе. Установка стола на обработку заготовок заданных
размеров. Установка предохранительных приспособлений. Проверка
параллельности оси вала и плоскости стола. Установка подающих и прижимных
элементов и регулирование их давления. Проверка прямолинейности лезвий ножей.
23
Проверка ножей по массе и балансировке. Поверка правильности наладки станка и
точности обработки пропуском нескольких заготовок. Установка ограждающих
устройств. Приемы работы на станке. Заточка режущего инструмента. Правила
безопасности труда.
Тема 4.7. Обработка древесины на фрезерных станках
Практическое занятие
Прямолинейное и профильное фрезерование. Сквозное и несквозное
фрезерование. Нарезание шипов. Срезка «на ус». Подготовка станка к работе.
Крепление обрабатываемых заготовок. Установка фрезы ножевой головки.
Установка направляющей для прямолинейного фрезерования. Проверка биения
шпинделя. Проверка точности установки инструмента по шаблону. Проверка
правильности наладки станка пропуском нескольких деталей. Проверка
ограждающих устройств.
Тема 4.8. Обработка древесины на сверлильных станках
Практическое занятие
Подготовка станка к работе. Установка сверл. Сверление круглых отверстий в
пластях и торцах. Выборка гнезд. Выверка положения плиты стола по отношению к
оси вращения шпинделя. Регулирование высоты стола, длины хода стола. Проверка
и наладка станка обработкой нескольких заготовок. Проверка ограждающих
устройств. Заточка сверл.
Тема 4.9. Обработка древесины на токарных станках
Практическое занятие
Подготовка станка к работе. Установка задней бабки, каретки подручника и
подручника. Установка патронов, планшайб, других крепежных приспособлений.
Проверка наладки станка обточкой нескольких пробных заготовок. Проверка
ограждающих устройств. Обработка наружных поверхностей. вытачивание
внутренних поверхностей. Заточка режущего инструмента.
Тема 4.10. Автоматизация и механизация деревообрабатывающего
производства
Практическое занятие
Технологические основы автоматизации деревообработки. Виды
автоматических и полуавтоматических линий. Основы управления
автоматическими линиями. Линии непрерывного склеивания заготовок.
24
Оборудование для облицовывания и прессования изделий. Машины и линии для
отделочных покрытий.
Тема 4.11. Экскурсия на деревообрабатывающее предприятие
(в механический цех)
Знакомство с оборудованием механического цеха. Наблюдение за
организацией работы рабочих-станков. Ознакомление с техническим процессом
обработки древесины на станках. Знакомство с заточкой режущего инструмента.
Тема 4.12.Техническое конструирование и изготовление изделий из
древесины (комплексная работа)
Изготовление изделий с применением всех изученных операций.
Примерные объекты труда: разделочные доски, ящики для раздаточного
материала, самодельные приборы, игрушки по заказу детских садов, укладочные
ящики для инструмента, ручки для инструмента, сувениры, изделия по заказам
предприятий.
25
Самостоятельная работа и форма отчетности
№
Наименование тем
Коли
чество
часов
1
Вид
самостоятель
ной работы
Изучение
инструкции по
ТБ
Работа с
учебником
Форма отчета
2
Выбрать из
учебника виды
инструментов
Составить
таблицу
Изделие из
тонко
листового
металла
Реферат
1.1
Охрана труда
1.2
Техника измерений
линейкой и
штангенциркулем
Разметка заготовок в
производственных цехах.
Инструменты их
конструкций.
Технология рубки
металлов.
Безопасность труда.
2
2
Упражнения в
технике рубки
Механизация процесса
опиливания на
производстве
Сущность процесса
зенкования, зенкерования
и развертывания
отверстий.
Работа с листовым
металлом и проволокой.
Объекты труда.
Сущность процесса
паяния. Материалы.
Нарезание резьбы на
трубах. Размеры.
Технология. Инструменты
и приспособления
Виды сварки и сварных
швов и конструкций
Термическая обработка
инструмента в условиях
учебных мастерских.
Литье металлов в
металлическую форму.
Условия и объект труда из
алюминия.
3
Работа с
учебником
2
Работа с
учебником
Ответы на
вопросы
2
Практическая
работа
Зачет по
изделию
3
Работа с
учебником
Работа с
учебником
Реферат
Работа с
учебником
ЛПР
Реферат
Практическая
работа
Изделие
1.3
1.5
1.7
1.8
1.10
1.11
1.13
1.14
1.15
1.16
4
2
2
2
26
Зачет по ТБ
ЛПР
Реферат
Зачет
1.17
1.18
1.19
1.20
1.21
2.1
2.2
2.3
2.4
2.7
2.8
2.9
2.13
2.16
2.17
2.18
2.19
3.1
Основные операции
холодной и горячей
штамповки (вырубка,
гибка, вытяжка)
Сборка шпоночных,
клиновых, резьбовых и др.
видов соединений
Механизация процесса
шабрения. Абразивнопритирочные материалы.
Полировочные пасты и
приспособления для
полирования
Технологические
приспособления.
Универсальные и
специальные
приспособления.
Примеры.
Выбор объектов работы
для выполнения
творческих проектов по
металлу
Общие сведения о
процессах резания
Физические основы
процесса резания
Сопротивление
материалов резанию
Виды металлорежущих
станков
Обработка на токарных
станках
2
Работа с
учебником
Реферат
2
Практическая
работа
Подготовка
рабочего места
2
Практическая
работа
Изделие
режущим
инструментом
2
Работа с
учебником
Таблица
4
Самостоятельна
я работа
Творческий
проект
1
Работа с
учебником
Составление
рекомендаций
Работа с
учебником
Работа с
учебником
Практическая
работа
Устное
выступление
Ответы на
вопросы
Проверка
конспектов
Реферат
Обработка на фрезерных
станках
Обработка на
сверлильных станках
Обработка на заточных и
шлифовальных станках
1
Работа с
учебником
Практическая
работа
Практическая
работа
Ответы на
вопросы
Изделиекольцо
Зачет по
изделию
(зубило,
сверло, резец)
по выбору
студента
Ответы на
вопросы
Изучение инструкций по
безопасности труда и
2
2
4
3
2
2
Работа с
учебными
2
27
Изделие
3.2
противопожарным
мероприятиям
Основы древесиноведения
2
3.3
Основы теории резания
2
3.4
Разметка деталей из
древесины
2
3.5
Пиление древесины.
2
3.6
Строгание древесины
2
3.7
Долбление древесины
2
3.8
Конструирование изделий
из древесины
Сверление древесины
4
3.9
инструкциями
2
3.12 Пластические массы и
способы получения из них
3.13 Техническое
конструирование и
изготовление изделий из
древесины
4.1 Классификация
деревообрабатывающих
станков
4.2 Основные сведения о
технологическом
процессе
4.3 Вводное занятие в
учебных мастерских
2
4.5
Обработка древесины на
круглопильных станках
Обработка древесины на
фуговальных станках
Работа с
учебником
Подготовка к
самостоятельно
й работе
Заточка
инструмента
Практическая
работа
Виды режущего
инструмента
Практическая
работа
Прозрачная
отделка
Работа с
учебником
Самостоятельна
я работа
2
3.10 Соединение деталей из
древесины
3.11 Отделка древесины
4.4
Определение
пород
древесины
Заточка
инструмента
Разметка
заготовок
2
4
Проверка
конспектов
Зачет
Контроль
качества
разметки
Проверка
конспекта
Оценка
изделий
Проверка
качества
заточки
Зачет по
изделию
Проверка
конспекта
Реферат
Устное
выступление
Реферат
Творческий
проект
4
Работа с
учебником
Устное
выступление
2
Подготовка к
самостоятельно
й работе
Изучение
техники
безопасности
Работа с
учебником
Работа с
учебником
Реферат
2
2
4
28
Проверка
конспекта
Ответы на
вопросы
Реферат
Обработка древесины на
рейсмусовых станков
Обработка древесины на
фрезерных станках
Обработка древесины на
сверлильных станках
4
Обработка древесины на
токарных станках
4.10 Автоматизация и
механизация
деревообрабатывающего
производства
4.12 Конструирование и
изготовление изделий из
древесины
Итого:
4
4.6
4.7
4.8
4.9
Работа с
учебником
Работа с
учебником
Виды
сверлильных
станков
Практическая
работа
Работа с
учебником
2
2
2
Самостоятельна
я работа
1
117
29
Реферат
Ответы на
вопросы
Проверка
конспекта
Изделие –
кружка
Реферат
Проект
Литература
1. Антонов Л.П., Муравьев Е.М. Обработка конструкционных материалов:
Практикум в учебных мастерских. – М.: Просвещение, 1986.
2. Барбашов Ф.А. Фрезерные работы. – М.: Высшая школа, 1996.
3. Голофтеев С.А. Лабораторный практикум по курсу «Металлорежущие станки».
– М.: Высшая школа, 1991.
4. Грановский Г.И., Грановский В.Г. Резание металлов. – М.: Высшая школа, 1985.
5. Григорьев М.А. Материаловедение для столяров, плотников и паркетчиков. –
М.: Высшая школа, 1989.
6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело. – М.: Высшая школа,
1990.
7. Захаров В.А., Чистоклетов А.С. Токарь. – М.: Машиностроение, 1989.
8. Карабанов И.А. Справочник по трудовому обучению. – М.: Просвещение, 1992.
9. Крейндлин Л.Е. Столярные работы. – М.: Высшая школа, 1986.
10.Кузьмин Б.А. Технология металлов и конструкционные материалы. – М.:
Машиностроение, 1989.
11.Макиенко Н.И. Слесарное дело с основами материаловедения. – М.: Высшая
школа, 1982.
12.Макиенко Н.И. Практические работы по слесарному делу. – М.: Высшая школа,
1982.
13.Максимов И.П. Задания по специальной технологии токарного дела.
14.Муравьев Е.М., Молодцов М.П. Практикум в учебных мастерских. I часть. – М.:
Просвещение, 1987.
15.Марченко А.В. Программно-методические материалы: Технология 5-11кл. – М.:
Дрофа, 2000.
16.Малов А.Н. Справочник металлиста. Том 3. – М.: Машиностроение, 1977.
17.Неустроев Г.Н. Методика преподавания токарного дела. – М.: Высшая школа,
1987.
18.Перов В.А. Лабораторно-практические работы по техническому труду. – М.:
Просвещение, 1983.
19.Слепинин В.А. Руководство для обучения токарей по металлу. – М.: Высшая
школа, 1986.
Флеров А. В. Материаловедение и технология художественной обработки металлов.
– М.: Высшая школа, 1981.
30
Вопросы к экзамену
1. Организация рабочего места столяра.
2. Заточка инструмента для рубки металла.
3. Устройство рубанка.
4. Контрольно измерительные инструменты при слесарных работах.
5. Правила санитарии в учебных мастерских.
6. Заточка и разводка пил. Техника выполнения.
7. Разметочный инструмент при столярных работах.
8. Назначение слесарных тисков и их устройство.
9. Устройство столярного верстака.
10.Сущность правки металла.
11.Разметка по шаблону.
12.Инструменты и приспособления для ручного пиления древесины.
13.Физическая сущность рубки металла.
14.Резание древесины стамеской. Требования к инструменту.
15.Защита древесины. Виды защиты.
16.Физическая сущность процесса резания металла.
17.Устройство лучковой пилы,, ее назначение.
18.Соединение деревянных деталей шурупами.
19.Физическая сущность процесса опиливания металла.
20.Долбление древесины. Виды долот.
21.Виды отделки столярных изделий.
22.Сущность процесса сверления.
23.Штангенинструменты.
24.Как производится заточка ножа. Подготовка рубанка к работе.
25.Виды резьбы.
26.Вертикально-сверлильный станок.
27.Пороки древесины.
28.Назначение шабрения и шлифовки.
29.Виды шиповых соединений.
30.Разметка рейсмусом.
31.Т. В. при шабрении и шлифовке.
32.Контрольно-измерительный инструмент при столярных работах.
33.Лобзик. Выпиливание лобзиком.
34.Т. В. при нарезании резьбы.
35.Возможный брак при разметке. Методы устранения (столярные работы).
36.Разметка гнезда.
37.Т. В. при сверлении.
38.Физические свойства древесины.
39.Слесарный разметочный инструмент.
40.Т. В. при опиливании металла.
41.Какой процесс называется строганием. Назовите виды строгания.
42.Виды пиломатериалов.
43.Т. В. при резании металла.
44.Назовите основные виды пиления древесины.
31
45.Строгание дерева.
46.Т. В. при рубке металла.
47.Сверление древесины.
48.Механические свойства древесины.
49.Т. В. при правке металла.
50.Приготовление клеев.
51.соединение деревянных деталей гвоздями.
52.Т. В. при разметке металла.
53.Техника рубки металла.
54.Способы производства фанеры и ее применение.
55.Общие правила Т. В.
56.Устройство ручной ножовки.
57.Породы древесины.
58.Правила пожарной безопасности.
59.Устройство напильников
60.Технологические свойства древесины.
61.Виды оборудования в слесарной мастерской.
62.Конструкция спиральных сверл.
63.Правила Т. В. при работе долотом и стамеской.
64.Слесарный инструмент.
65.Оборудование для сверления отверстий.
66.Соединение деревянных деталей нагелями.
67.Устройство штангенциркуля.
68.Возможный брак при обработке отверстий.
69.Виды брака при долблении, причины и методы устранения.
70.Приемы измерения штангенциркулем, микрометром.
71.Что называют шипом и проушиной?
72.Правила Т. В. при склеивании.
73.Порядок выполнения разметки металла.
74.Плашки. Устройство, назначение, маркировка.
75.Правила Т. В. при работе с лакокрасочными материалами.
76.Назовите типы ножовок, назначение и конструктивные особенности.
77.Последовательность выполнения шабрения, шлифование, полирование.
78.Правила Т. В. при пилении и строгании древесины.
79.Инструменты, применяемые при рубке металла, оборудование.
80.Как производится запиливание материала?
81.Устройство деревянного рубанка.
82.Резание металла ручной ножовкой. Возможный брак.
83.Как нужно контролировать работу при строгании древесины?
84.Способы сушки древесины.
85.Типы напильников.
86.Инструменты для обработки отверстий.
87.Техника выполнения долбления сквозного отверстия.
88.Молоток. Приемы работы молотком.
89.Зенкование, зенкерование, развертывание.
32
90.Элементы зубьев пил. В чем отличие пил для продольного и поперечного
пиления?
33
Примерные темы курсовых работ
1. Разработка и изготовление компьютерного стола.
2. Разработка и изготовление приспособления для токарных работ по дереву.
3. Разработка и изготовление набора для сыпучих продуктов.
4. Разработка и изготовление изделия с элементами выпиливания.
5. Разработка и изготовление изделия с элементами объемной резьбы.
6. Разработка и изготовление декоративной корзины.
7. Разработка и изготовление полочки для телефона (с элементами выпиливания).
8. Разработка и изготовление декоративной вазы.
9. Разработка и изготовление мебели для дома.
10.Разработка и изготовление приспособления для заточки ножей.
11.Разработка комплекта шкатулок, украшенных геометрической резьбой.
12.Разработка и изготовление изделия «Декоративные часы» с элементами домовой
резьбы.
13.Разработка декоративного панно с элементами рельефной резьбы.
14.Наглядные средства обучения в разделе «Ручная обработка металлов в 6 классе».
15.Разработка и изготовление круглошлифовального станка.
16.Разработка декоративной кружки с элементами художественного точения
17.Разработка кухонного набора с применением техники, художественной резьбы.
18.Разработка и изготовление кухонного набора для специй.
19.Отделка деревянных строений домовой резьбой
20.Разработка и изготовление приспособления для нарезки шипов.
34
