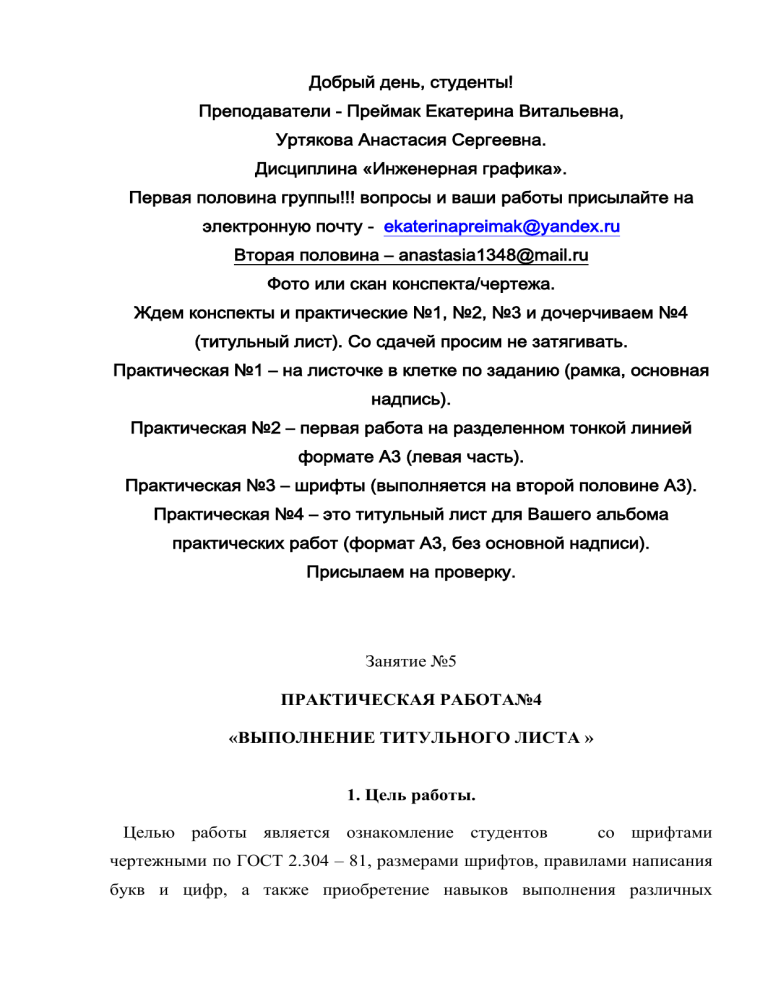

Добрый день, студенты!
Преподаватели - Преймак Екатерина Витальевна,
Уртякова Анастасия Сергеевна.
Дисциплина «Инженерная графика».
Первая половина группы!!! вопросы и ваши работы присылайте на
электронную почту - ekaterinapreimak@yandex.ru
Вторая половина – anastasia1348@mail.ru
Фото или скан конспекта/чертежа.
Ждем конспекты и практические №1, №2, №3 и дочерчиваем №4
(титульный лист). Со сдачей просим не затягивать.
Практическая №1 – на листочке в клетке по заданию (рамка, основная
надпись).
Практическая №2 – первая работа на разделенном тонкой линией
формате А3 (левая часть).
Практическая №3 – шрифты (выполняется на второй половине А3).
Практическая №4 – это титульный лист для Вашего альбома
практических работ (формат А3, без основной надписи).
Присылаем на проверку.
Занятие №5
ПРАКТИЧЕСКАЯ РАБОТА№4
«ВЫПОЛНЕНИЕ ТИТУЛЬНОГО ЛИСТА »
1. Цель работы.
Целью работы является ознакомление студентов
со шрифтами
чертежными по ГОСТ 2.304 – 81, размерами шрифтов, правилами написания
букв и цифр, а также приобретение навыков выполнения различных
надписей, в частности оформления титульного листа графических работ.
2. Содержание работы.
1. Ознакомиться с методическими указаниями.
2. На формате А3
выполнить чертежным шрифтом титульный лист
альбома, в который будут подшиваться графические работы студента
(по мере их выполнения).
3. Методические указания
При построении вспомогательных сеток для строчных букв следует также
учитывать, что буквы имеют различную ширину.
Толщина обводки прописных и строчных букв в одном слове должна быть
одинаковой согласно принятому размеру шрифта.
Если надпись выполняется только прописными буквами, то первая буква по
высоте не выделяется; все буквы имеют одинаковую высоту.
Размеры букв и цифр следует брать по ГОСТ 2.304 – 81 (таблица 1 из пр/р
№3).
Лист располагаем горизонтально!
4. Порядок выполнения работы.
1. Подготовить лист формата А3.
2. Начертить рамку поля чертежа.
3. Соблюдая правила написания прописных и строчных букв и цифр,
выполнить титульный лист альбома графических работ по образцу
(приложение 3).
4. Ответить на контрольные вопросы.
5. Контрольные вопросы.
1. Что называется шрифтом?
2. Какова толщина обводки букв в слове?
3. Что такое размер шрифта
Министерство транспорта Российской Федерации (7)
Федеральное агентство железнодорожного транспорта (7)
Самарский колледж железнодорожного транспорта имени АА.Буянова (7)
Структурное подразделение Федерального Государственного бюджетного образовательного (5)
Высшего образования (5)
«Самарский Государственный Университет Путей Сообщения» (7)
(СамКЖТ- структурное подразделение СамГУПС} (7)
Специальность 23.02.06(7)
Техническая эксплуатация
подвижного состава
железных дорог
(вагоны)(7)
АЛЬБОМ (10)
графических работ по дисциплине
(10) «Инженерная графика» (10)
Выполнил студент гр.ВХ-2-610 Иванов И.М .(7)
Проверил преподаватель Преймак Е.В. (7)
2020
