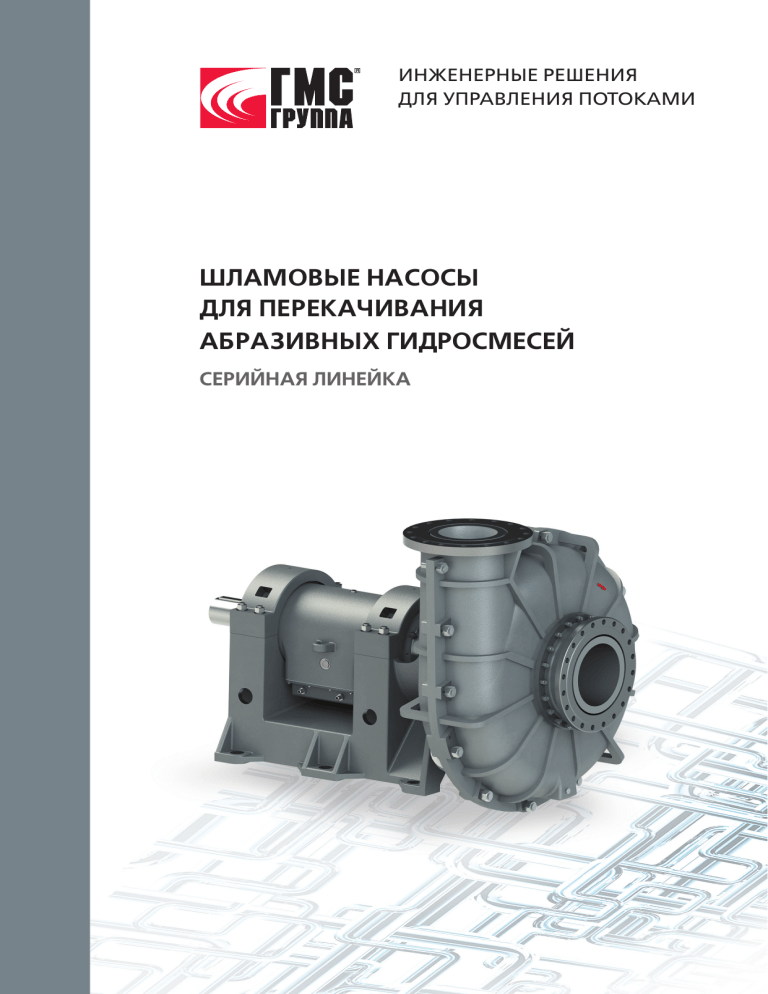

ИНЖЕНЕРНЫЕ РЕШЕНИЯ
ДЛЯ УПРАВЛЕНИЯ ПОТОКАМИ
ШЛАМОВЫЕ НАСОСЫ
ДЛЯ ПЕРЕКАЧИВАНИЯ
АБРАЗИВНЫХ ГИДРОСМЕСЕЙ
СЕРИЙНАЯ ЛИНЕЙКА
СОДЕРЖАНИЕ
ГРУНТОВЫЕ И ПЕСКОВЫЕ НАСОСЫ
Общее описание.........................................................................................................................................................3
Сводные поля..............................................................................................................................................................4
ГРУНТОВЫЕ НАСОСЫ
Исполнение.................................................................................................................................................................5
Описание конструкции...............................................................................................................................................6
Таблица моделей........................................................................................................................................................7
Условные обозначения..............................................................................................................................................8
Технические характеристики....................................................................................................................................9
ПЕСКОВЫЕ НАСОСЫ
Исполнение...............................................................................................................................................................18
Описание конструкции.............................................................................................................................................19
Таблица моделей..................................................................................................................................................... 20
Условные обозначения............................................................................................................................................20
Технические характеристики..................................................................................................................................21
КОМПЛЕКТНОСТЬ ПОСТАВКИ................................................................................................................................22
ОПРОСНЫЙ ЛИСТ.....................................................................................................................................................23
Грунтовые и песковые насосы
Общее описание
ГРУНТОВЫЕ И ПЕСКОВЫЕ НАСОСЫ
ОБЩЕЕ ОПИСАНИЕ
НАЗНАЧЕНИЕ
Шламовые насосы (грунтовые, песковые)
получили широкое применение в системах
гидротранспорта. Насосы применяются для
перекачивания различных абразивных гидросмесей (пульп) с высоким содержанием
твёрдых включений (до 40%* по объёму), плотностью перекачиваемой гидросмеси до 2,3 т/м3 *,
водородным показателем рН от 6 до 12,
максимальной крупностью перекачиваемых
твёрдых частиц не более 200 мм и температурой перекачиваемой гидросмеси до 70°С*.
ОАО «Бобруйский машиностроительный
завод» (Группа ГМС) специализируется на изготовлении горизонтальных шламовых насосов
консольного типа (однокорпусных и двухкорпусных) с осевым расположением всасывающего патрубка, а также полупогружных
шламовых насосов типа ПРВП, ПКВП и ПВП
в вертикальном исполнении.
Двухкорпусный грунтовый насос 2ГрТ 1250/71
ОБЛАСТИ ПРИМЕНЕНИЯ
—— Горнодобывающая промышленность
—— Угольная промышленность
—— Металлургическая промышленность
—— Калийная промышленность
—— Тепловая энергетика (ТЭЦ и ГРЭС)
—— Гидромеханизация
—— Переработка нефтеносных песков
—— Добыча и переработка песчаногравийных пород
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
подача, м3/ч
до 4500
напор, м
до 120
к.п.д., %
до 72
pH
максимальный размер частиц, мм
максимальная объёмная
концентрация, %
максимальная плотность
гидросмеси (пульпы), т/м3
максимальная температура
гидросмеси (пульпы), О С
от 6 до 12
200
40*
до 2,3*
* При превышении указанных значений необходимо
проконсультироваться с заводом-изготовителем
70*
Песковый насос ПРВП 63/22,5
Насосы для перекачивания абразивных гидросмесей
3
Грунтовые и песковые насосы
Общее описание
СВОДНЫЕ ПОЛЯ Q-H
Н, м
120
100
17
15
8
3
50
7
12
19
6
4
5
20
13
2
24
14
11
9
30
5
25
23
16
21
40
10
22
18
20
10
1
5 10
Q, м³/ч
30
50
100
200
300
400 500
1000
2000
3000 4000 5000
1. ПР (ПРМ) 12,5/12,5
6. ГрА (Т, К, Р) 170/40
11. Гр (Т, К) 400/40
16. ГрАТ 900/67
21. 2Гр (Т, К) 1600/50
2. ПР (ПК, ПРМ, ПРВП, ПКВП) 63/12,5
7. Гр 200/60 (6ФШ7а)
12. ГрАТ 450/67
17. ГрАТ 950/120
22. ГрАТ (К) 1800/67
3. ПВП 125/60
8. ГрАТ 225/67
13. ГрАТ (К) 700/40
18. ГрТ 1250/71
23. ГрАУ 2000/63
4. ГрА (Т, К, Р) 85/40
9. ГрА (Т, К) 350/40
14. ГрУ (ГрАУ) 800/40
19. ГрАТ (К) 1400/40
24. ГрАТ 2500/40
5. Г р (Т, К) 160/31,5; 2Гр (Т, К) 160/32
10. ГрАУ 400/20
15. 1ГрТ 800/71
20. ГрАУ 1600/25
25. 1ГрТ 4000/71
* Сводные поля Q-H указаны для предварительного определения типоразмера шламового насоса.
Для получения точных гидравлических характеристик требуемого насоса необходимо направить заполненный
опросный лист в адрес завода-изготовителя.
Для получения характеристик шламовых насосов, изготавливаемых ОАО «Бобруйский машиностроительный
завод» (Группа ГМС), можно воспользоваться программой HMS Pump Select в разделе «Шламовые насосы»
на сайте www.hms.ru
4
Насосы для перекачивания абразивных гидросмесей
Грунтовые насосы
ГРУНТОВЫЕ НАСОСЫ
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
ОДНОКОРПУСНЫХ ГРУНТОВЫХ НАСОСОВ
6
1
2
3
4
8
7
9
10
5
1. Литой кронштейн
5. Задняя опорная крышка
9. Передний защитный диск (бронедиск)
2. Вал с подшипниками
6. Задний защитный диск (бронедиск)
10. Крышка всаса
3. Защитная втулка
7. Корпус насоса
4. Сальниковое уплотнение
8. Рабочее колесо
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
ДВУХКОРПУСНЫХ ГРУНТОВЫХ НАСОСОВ
7
1
2
3
4
5
8
9
10
11
6
1. Литой кронштейн
5. Камера сальникового уплотнения
9. Защитный диск (бронедиск)
2. Вал с подшипниками
6. Наружный корпус, задняя половина
10. Наружный корпус, передняя половина
3. Защитная втулка
7. Внутренний корпус насоса
11. Всасывающий патрубок
4. Сальниковое уплотнение
8. Рабочее колесо
Насосы для перекачивания абразивных гидросмесей
5
Грунтовые насосы
ОПИСАНИЕ КОНСТРУКЦИИ
Гр (ГрА)
ГрК (ГрАК)
—центробежный горизонтальный
—центробежный горизонтальный
одноступенчатый консольный,
с односторонним подводом гидросмеси
к рабочему колесу
—однокорпусный, из высокохромистого
чугуна марки ИЧХ28Н2
—всасывающий патрубок расположен
по оси насоса
—нагнетательный патрубок расположен
перпендикулярно вверх (для исполнения
Гр и ГрА), расположение патрубка может
меняться с шагом 30°
(только для исполнений ГрА)
ГрАР
—центробежный горизонтальный
одноступенчатый консольный,
с односторонним подводом гидросмеси
к рабочему колесу
—однокорпусный (из серого чугуна СЧ20
или из стали* ), футерованный
каучуком или полимерным материалом
—всасывающий патрубок расположен
по оси насоса
—нагнетательный патрубок расположен
перпендикулярно к оси насоса,
расположение патрубка может меняться
с шагом 30°
ГрАУ (ГрУ)
—центробежный горизонтальный
одноступенчатый консольный,
с односторонним подводом гидросмеси
к рабочему колесу
—однокорпусный, из стали (обозначение А)
или из высокохромистого износостойкого
чугуна ИЧХ28Н2 (обозначение В)
—всасывающий патрубок расположен
по оси насоса
—нагнетательный патрубок расположен
перпендикулярно вверх (для насосов
ГрУ 800/40 возможно горизонтальное
расположение), расположение патрубка
может меняться с шагом 30°
(только для насоса ГрАУ 400/20)
или с шагом 90° (для насосов
ГрАУ 800/40, ГрАУ 1600/25, ГрАУ 2000/63)
* опция (детали из стали изготавливаются по требованию заказчика)
6
Насосы для перекачивания абразивных гидросмесей
одноступенчатый консольный,
с односторонним подводом гидросмеси
к рабочему колесу
—однокорпусный (из серого чугуна СЧ20
или из стали* ), футерованный
абразивным материалом
на органической связке
—всасывающий патрубок расположен
по оси насоса
—нагнетательный патрубок расположен
перпендикулярно вверх (для исполнения
ГрК и ГрА), расположение патрубка может
меняться с шагом 30°
(только для исполнений ГрАК)
ГрТ (ГрАТ)
—центробежный горизонтальный
одноступенчатый консольный,
с односторонним подводом гидросмеси
к рабочему колесу
—двухкорпусный, наружный корпус
из серого чугуна СЧ20 или из стали* ,
внутренний корпус из высокохромистого
износостойкого чугуна ИЧХ28Н2
—всасывающий патрубок расположен
по оси насоса
— нагнетательный патрубок расположен
перпендикулярно вверх (для исполнения
ГрТ и ГрАТ), расположение патрубка
может меняться с шагом 30°
(только для исполнений ГрАТ)
Грунтовые насосы
ТАБЛИЦА МОДЕЛЕЙ
Гр
ГрА
85 / 40
160 / 31,5
160 / 32
ГрК
ГрТ
ГрУ
ГрАУ
ГрАК
ГрАР
ГрАТ
2
170 / 40
225 / 67
1
350 / 40
400 / 20
400 / 40
450 / 67
1
700 / 40
1
800 / 40
800 / 71
1
900 / 67
950 / 120
1250 / 71
1
1
1400 / 40
1
1
1800 / 67
2000 / 63
1
2500 / 40
4000 / 71
1600 / 25
1600 / 50
1
1 - возможно изготовление в однокорпусном исполнении по требованию заказчика. 2 - опытные образцы, изготовление по специальному заказу.
Насосы для перекачивания абразивных гидросмесей
7
Грунтовые насосы
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1.
Порядковый номер модернизации
2 ГрТ 160 / 32 а
Грунтовый двухкорпусный
Т – внутренний корпус из сплава ИЧХ28Н2
Номинальная подача* насоса, м3/ч
Номинальный напор* насоса, м
Обозначение уменьшенного диаметра
рабочего колеса по наружному диаметру
(обозначает нижнюю характеристику насоса Q – H)
* данные указаны на воде при p = 1000 кг/м3 и n = 1500 об/мин
2.
Грунтовый двухкорпусный
Т – внутренний корпус из сплава ИЧХ28Н2
ГрАТ 900 / 67 / IV - М1 - 12 - 1,6
Номинальная подача* насоса, м3/ч
Номинальный напор* насоса, м
Номер исполнения кронштейна (стойки)
Обозначение модернизированного
исполнения кронштейна (стойки)
Частота вращения рабочего колеса
насоса, с --1
Максимальная плотность
перекачиваемой гидросмеси, т/м3
* данные указаны на воде при p = 1000 кг/м3 и n = 1000 об/мин
3.
Порядковый номер модернизации
Грунтовый однокорпусный
У – у величенный на 25% размер проходного
сечения проточной части
Номинальная подача* насоса, м3/ч
Номинальный напор* насоса, м
Материал исполнения корпуса насоса:
А – сталь, В – сплав ИЧХ28Н2
Максимальная плотность
перекачиваемой гидросмеси, т/м3
* данные указаны на воде при p = 1000 кг/м3 и n = 725 об/мин
8
Насосы для перекачивания абразивных гидросмесей
1 ГрАУ 800 / 40 – В – 1,6
ГрАК 85/40/I-2,2
ГрАК 85/40/I-2,2-К
ГрАК 85/40/I-16-1,3-К
ГрАК 85/40/I-16-1,6
ГрАК 85/40/I-20-1,6-К
ГрАК 85/40/I-20-1,3-К
ГрАК 85/40/I-20-2,2-К
ГрАТ 85/40/I
ГрАТ 85/40/I-1,3-К
ГрАТ 85/40/I-1,6
ГрАТ 85/40/I-2,2
ГрАТ 85/40/I-2,2-К
ГрАТ 85/40/I-16-1,3-К
ГрАТ 85/40/I-16-1,6
ГрАТ 85/40/I-20-1,3-К
ГрАТ 85/40/I-20-1,6-К
ГрАТ 85/40/I-20-2,2-К
ГрА 85/40/I
ГрА 85/40/I-1,6
ГрА 85/40/I-1,6-1,6
ГрА 85/40/I-20-1,6-К
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
ГрАТ 85/40/0-16-1,3
8
ГрАК 85/40/I-1,6
ГрАТ 85/40/0-1,3
7
12
ГрАТ 85/40/0
6
11
ГрАК 85/40/0-16-1,3
5
ГрАК 85/40/I-1,3-К
ГрАК 85/40/0-1,3
4
ГрАК 85/40/I
ГрАК 85/40/0
3
9
ГрА 85/40/0-1,3
2
10
ГрА 85/40/0
Модель
1
№
2,2
70
56
85
85
70
56
85
70
56
56
85
56
85
56
85
27
17
40
40
27
17
40
27
17
17
40
17
40
17
40
1,6 т/м3
5…70 ОС
1,3 т/м3
5…70 ОС
345
Подача Номинальные параметры Диаметр
воды в
рабочего
сальник, Подача, Напор, Плотность колеса,
м3/ч
мм
м3/ч
м
/ Темп.-ра
1235х680х1535
1905х680х900
2055х680х900
1480х680х755
1345х680х1535
1345х680х1575
1345х680х1430
2015x680x900
1345x680x1430
1345x680x1635
2240x680x900
2165x680x900
1345x680x1535
1480x680x765
1345x680x1535
1345x680x1430
1345х680х1575
2015x680x900
1345x680x1430
1345x680x1635
1025
995
1115
647/649
1220
1185
1170
1115
1165
1535
1475
1275
1240
807/809
1210
1160
1175
1105
1155
1525
1465
1265
2165x680x900
2240x680x900
1230
798/800
885
940
611
885
930
601
1345x680x1535
1480x680x765
1825х620х830
1905x620x830
1330x620x695
1825х620х830
1905x620x830
1330x620x695
780
452
1087x545x675
1795x545x810
Масса,
кг
Габаритные
размеры
L x B xH,
мм
4AM180S4
4AM160М6
4AM200L4
—
5AMX180M4
4AM180S4
AUP160M4
4AM160M6
AUP160S4
5AM250S4
5AM250S4
4AM200L4
5AMX180M4
—
5AMX180M4
AUP160M4
4AM180S4
4AM160M6
AUP160S4
5AM250S4
5AM250S4
4AM200L4
AUP180M4
—
AUP160S6
4AM180M4
—
AUP160S6
4AM180M4
—
4AM180M4
—
Тип
**
22
15
45
—
30
22
18,5
15
15
75
75
45
30
—
30
18,5
22
15
15
75
75
45
30
—
11
30
—
11
30
—
30
—
1500
1000
1500
—
1500
1500
1500
1000
1500
1500
1500
1500
1500
—
1500
1500
1500
1000
1500
1500
1500
1500
1500
—
1000
1500
—
1000
1500
—
1500
—
Мощн., Частота,
кВт
об/мин
Электродвигатель*
агрегат
насос, муфта
агрегат
агрегат
агрегат
насос, муфта
агрегат
агрегат
агрегат
агрегат
агрегат
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
насос, муфта
Комплектация
Грунтовые насосы
ТУ26-06-1454-88
Насосы для перекачивания абразивных гидросмесей
9
10
ГрАР 85/40/I
ГрАР 85/40/I-1,3-К
ГрАР 85/40/I-1,6
ГрАР 85/40/I-16-1,3-К
ГрАР 85/40/I-16-1,6
ГрАР 85/40/I-20-1,3-К
ГрАР 85/40/I-20-1,6-K
ГрА 85/40/I-1,6-K
ГрАТ 85/40/I-1,6-K
ГрАК 85/40/I-1,6-K
ГрАР 85/40/I-1,6-K
ГрА 85/40/I-16-1,6-K
ГрАT 85/40/I-16-1,6-K
ГрАK 85/40/I-16-1,6-K
ГрАР 85/40/I-16-1,6-K
ГрА 85/40/I-16-2,2-K
ГрАT 85/40/I-16-2,2-K
ГрАK 85/40/I-16-2,2-K
ГрА 85/40/I-16-2,2
ГрАT 85/40/I-16-2,2
ГрАK 85/40/I-16-2,2
ГрА 170/40/I
ГрА 170/40/I-1,3
ГрА 170/40/I-1,3-К
ГрА 170/40/I-1,6
ГрА 170/40/I-1,6-К
ГрА 170/40/I-16-1,6
ГрА 170/40/I-16-2,2
ГрА 170/40/I-16-1,3-К
ГрА 170/40/I-16-1,6-К
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
Модель
33
№
2,2
Насосы для перекачивания абразивных гидросмесей
112
170
56
85
70
56
85
17
40
17
40
27
17
40
1,6 т/м3
5...70 ОС
2,2 т/м3
5...70 ОС
1,6 т/м
5…70 ОС
3
345
360
345
360
345
360
Подача Номинальные параметры Диаметр
воды в
рабочего
сальник, Подача, Напор, Плотность колеса,
м3/ч
мм
м3/ч
м
/ Темп.-ра
1280х715х1565
1280x645x1565
2095x645x940
1965х715х940
1280x645x1565
2180х750х940
1280x645x1525
2105x645x940
1390х645х805
2055x630x900
1945x630x900
1345x630x1427
1235x630x1427
1345x630x1427
1235x630x1427
1345x630x1575
1235x630x1575
1345x680x1575
1345x680x1430
2015x680x900
1345x680x1430
2165x680x900
1220
1285
1165
1585
1505
1450
1360
611/614
1125
1135
975
1175
1185
1025
1065
1155
1165
1005
1225
1315
1325
1165
1085
1070
1075
1065
1175
1140
707/710
1480x680x765
1345x680x1535
Масса,
кг
Габаритные
размеры
L x B xH,
мм
4AM160М4
AUP160M4
5A200L6
4AM180М6
4AM250S4
4AM250S4
5A225M4
5A225M4
—
4AM180M6
4AM180M4
4AM160S4
4AM200L4
4AM180S4
AUP160M4
4AM160M6
AUP160S4
4AM200L4
5AMX180M4
—
Тип
**
18,5
30
18,5
75
55
—
18,5
15
45
22
18,5
15
15
45
30
—
1500
1500
1000
1500
1500
—
1000
1500
1500
1500
1500
1000
1500
1500
1500
—
Мощн., Частота,
кВт
об/мин
Электродвигатель*
агрегат
насос, муфта
агрегат
агрегат
насос, муфта
Комплектация
Грунтовые насосы
ТУ26-06-1454-88
ГрА 170/40/I-20-1,3-К
ГрА 170/40/I-20-1,6-К
ГрА 170/40/I-20-2,2-К
ГрАК 170/40/I
ГрАК 170/40/I-1,3
ГрАК 170/40/I-1,3-К
ГрАК 170/40/I-1,6
ГрАК 170/40/I-1,6-К
ГрАК 170/40/I-16-1,6
ГрАК 170/40/I-16-2,2
ГрАК 170/40/I-16-1,3-К
ГрАК 170/40/I-16-1,6-К
ГрАК 170/40/I-20-1,3-К
ГрАК 170/40/I-20-1,6-K
ГрАК 170/40/I-20-2,2-К
ГрАТ 170/40/I
ГрАТ 170/40/I-1,3
ГрАТ 170/40/I-1,3-К
ГрАТ 170/40/I-1,6
ГрАТ 170/40/I-1,6-К
ГрАТ 170/40/I-16-1,6
ГрАТ 170/40/I-16-2,2
ГрАТ 170/40/I-16-1,3-К
ГрАТ 170/40/I-16-1,6-K
ГрАТ 170/40/I-20-1,3-К
ГрАТ 170/40/I-20-1,6-K
ГрАТ 170/40/I-20-2,2-К
ГрАР 170/40/I
ГрАР 170/40/I-1,6
ГрАР 170/40/I-16-1,6
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
Модель
63
№
2,2
112
170
140
112
170
140
112
170
140
17
40
27,5
17
40
27,5
17
40
27,5
1,6 т/м3
5...70 ОС
345
Подача Номинальные параметры Диаметр
воды в
рабочего
сальник, Подача, Напор, Плотность колеса,
м3/ч
мм
м3/ч
м
/ Темп.-ра
2050x710x940
2265x750x940
1480x710x810
1370x715x1450
1370x715x1510
1370х715х1465
1370х715х1565
1370x715x1565
2180x715x940
2050х715х940
1370x715x1565
2265x750x940
1370х715х940
2190x715x940
1480x715x805
1370х715х1450
1370x715x1510
1370х715х1465
1370х715х1565
1370x715x1565
2180x715x940
2050х715х940
1370x715x1565
2265x750x940
1370x715x940
2190x715x940
1480x715x805
1280х645х1450
1280х715х1510
1280х645х1465
Габаритные
размеры
L x B xH,
мм
1225
1565
861/864
1620
1505
1430
1365
1365
1430
1310
1730
1650
1595
1505
946/949
1625
1510
1435
1370
1370
1435
1315
1735
1655
1600
1510
951/954
1475
1360
1285
Масса,
кг
4AM180M6
4AM250S4
—
5A225M4
4AM200M4
AUP180M4
4AM160M4
AUP160M4
5A200L6
4AM180M6
4AM250S4
4AM250S4
5A225M4
5A225M4
—
5A225M4
4AM200M4
AUP160M4
4AM160M4
AUP160M4
5A200L6
4AM180M6
4AM250S4
4AM250S4
5A225M4
5A225M4
—
5A225M4
4AM200М4
AUP160M4
Тип
**
18,5
75
—
55
37
30
18,5
30
18,5
75
55
—
55
37
30
18,5
30
18,5
75
55
—
55
37
30
1000
1500
—
1500
1000
1500
—
1500
1500
1000
1500
—
1500
1500
1500
Мощн., Частота,
кВт
об/мин
Электродвигатель*
агрегат
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
Комплектация
Грунтовые насосы
ТУ26-06-1454-88
Насосы для перекачивания абразивных гидросмесей
11
12
ГрАР 170/40/I-20-1,6-K
ГрАК 170/40/II-2,2
ГрАТ 170/40/II-2,2
ГрА 225/67/II-16-2,2
ГрАТ 225/67/II
ГрАТ 225/67/II-1,3-К
94
95
96
97
98
99
2,2 т/м
5...70 ОС
Насосы для перекачивания абразивных гидросмесей
121 ГрАК 350/40/II-12-2,2-К
120 ГрАК 350/40/II-12-1,6-К
1530х940х1610
1530х940х1610
2750х940хх1145
119 ГрАК 350/40/II-12-2,2
22,5
2710х940х1145
118 ГрАК 350/40/II-12-1,6
265
2540x940x1145
117 ГрАТ 350/40/II-1,6
2800х940х1145
40
1705x940x1005
350
1530х940х1640
116 ГрАТ 350/40/II-1,3
30
115 ГрАТ 350/40/II
300
1530х940х1610
113 ГрАК 350/40/II-14-1,3-К
4,7
2990х940х1145
112 ГрАК 350/40/II-2,2
114 ГрАК 350/40/II-14-1,6-К
2540x940x1145
111 ГрАК 350/40/II-1,6
1,6 т/м3
5...70 ОС
2800х940х1145
1705x940x1005
109 ГрАК 350/40/II
40
1490х850х1640
108 ГрА 350/40/II-14-1,6-К
350
2540х940х1145
107 ГрА 350/40/II-1,6
110 ГрАК 350/40/II-1,3
2760х850х1145
3195х930х1215
106 ГрА 350/40/II-1,3
67
510
1575х800х1586
225
430
1575x800x1586
2815x930x1105
1600x800x1650
1730x800x965
2730x800x1105
2550х765х1050
2180x715x1025
105 ГрАТ 225/67/III-2,2
3
1,6 т/м3
5...70 ОС
345
1650х800х1720
45
2,2 т/м
5...70 ОС
3
1370x710x1510
1370x710x1565
185
30
67
30
40
40
27,5
1,6 т/м3
5...70 ОС
104 ГрАТ 225/67/II-20-1,6-К
150
225
150
170
170
140
17
1620x800x1640
6,5
4,7
2,2
112
Габаритные
размеры
L x B xH,
мм
103 ГрАТ 225/67/II-16-2,2-К
102 ГрАТ 225/67/II-16-1,6-К
101 ГрАТ 225/67/II-16-1,3-К
100 ГрАТ 225/67/II-1,6
ГрАР 170/40/I-16-1,6-K
Модель
93
№
Подача Номинальные параметры Диаметр
воды в
рабочего
сальник, Подача, Напор, Плотность колеса,
м3/ч
мм
м3/ч
м
/ Темп.-ра
2480
2474
2720
2316
2903
3050
1680
2711
2475
3120
2828
2975
1635
2500
2643
2790
3405
2291
2265
2031
2260
2646
2260
1405
2245
1760
1765
1420
1280
Масса,
кг
4AМ250М6
4AМ250М6
5АМ280M8Е
4A280S8
4AH315S6
5АМ315S6Е
—
4АН280S6
5АМ280S6Е
5АН355А—6
4AMH315S6
5АМ315S6Е
—
5АМ280M6Е
4АН315S6
5АМ315S6Е
4A315М4
4AM250М4
5АМ280S4
4AM200L4
4AM200M4
АИР315S4
5АМ280S4E
—
5АМ280S6E
5АМ250М4
5AM250M4
4AM200M4
4AM160M4
Тип
**
55
55
75
132
110
—
90
75
200
132
110
—
90
132
110
200
90
15
45
37
160
110
—
75
90
37
18,5
1000
750
1000
—
1000
—
1000
1500
—
1000
1500
Мощн., Частота,
кВт
об/мин
Электродвигатель*
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
Комплектация
Грунтовые насосы
ТУ26-06-1454-88
148 ГрАT 700/40/III
147 ГрАT 700/40/II-1,3
146 ГрАК 700/40/III-14-2,2-К
145 ГрАК 700/40/III-14-1,6-К
144 ГрАК 700/40/III-12-2,2-К
143 ГрАК 700/40/III-1,6-К
142 ГрАК 700/40/III-1,6
141 ГрАК 700/40/III-1,2
6,5
700
600
520
700
520
139 ГрАК 700/40/II-12-1,6
4,7
700
138 ГрАК 700/40/II-1,3
140 ГрАК 700/40/III
450
137 ГрАТ 450/67/III-2,2
390
390
135 ГрАТ 450/67/III-14-1,2-К
136 ГрАТ 450/67/III-14-1,6-К
335
450
134 ГрАТ 450/67/III-12-2,2
133 ГрАТ 450/67/III-1,6
132 ГрАТ 450/67/III
131 ГрАТ 450/67/II-12-1,3-К
40
30
22,5
40
22,5
40
67
50
50
37,5
67
37,5
1,3 т/м
5...70 ОС
3
630
2990х940х1145
1530х940х1640
1530х940х1610
3
1,3 т/м
5...70 ОС
1,6 т/м3
5...70 ОС
1,6 т/м3
5...70 ОС
1,6 т/м3
5...70 ОС
535
3100x1087x1185
1,3 т/м3
5...70 ОС
2155x1087x1145
3100x1087x1185
2025х2155х1295
1975х2240х1295
1975х2120х1295
2070х2060х1295
3205x1087x1295
3045х1087х1295
2155x1087x1145
2960х1087х1185
3561х1110х1530
2130х2225х1395
2130х2175х1415
3276х1080х1415
2,2 т/м3
5...70 ОС
1,6 т/м3
5...70 ОС
3455x1080x1415
2220x1080x1265
1890х1080х1710
3086х1080х1285
335
40
30
130 ГрАТ 450/67/II-12-1,6
350
300
1530х940х1610
1530х940х1610
1900х1080х1165
6,5
4,7
1,6 т/м3
5...70 ОС
510
129 ГрАТ 450/67/II
128 ГрАТ 350/40/II-2,2
127 ГрАТ 350/40/II-14-1,6-К
126 ГрАТ 350/40/II-14-1,3-К
125 ГрАТ 350/40/II-12-2,2-К
124 ГрАТ 350/40/II-12-1,6-К
2750х940хх1145
22,5
123 ГрАТ 350/40/II-12-2,2
265
2710х940х1145
Модель
Габаритные
размеры
L x B xH,
мм
122 ГрАТ 350/40/II-12-1,6
№
Подача Номинальные параметры Диаметр
воды в
рабочего
сальник, Подача, Напор, Плотность колеса,
м3/ч
мм
м3/ч
м
/ Темп.-ра
2755
4442
4580
4521
4595
4615
4377
3970
2530
3587
4220
5470
4815
4575
4525
4525
2785
3510
4125
2365
3794
2757
2520
2525
2520
2765
2361
Масса,
кг
—
4A355M6
4AН355В-6
4А355S6
5AМ315МВ6Е
4AН355В-6
4AМН355M6
5AМ315МВ6Е
—
4А315М8
4A355M6
А4-400Х-6
4A355M6
5AМ315МА6Е
5AН355А-6
4AН355M6
—
4АН280S6
4А355S8
—
4А355М6
4АН280S6
5AМ280S6Е
5AМ250М6
4AМ250М6
4AМ315S6Е
4A280S8
Тип
**
—
200
250
160
250
160
—
110
200
400
200
132
200
250
—
90
132
—
200
90
75
55
75
55
—
1000
1000
—
750
1000
1000
750
1000
—
1000
750
—
1000
750
750
Мощн., Частота,
кВт
об/мин
Электродвигатель*
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
Комплектация
Грунтовые насосы
ТУ26-06-1454-88
Насосы для перекачивания абразивных гидросмесей
13
14
Насосы для перекачивания абразивных гидросмесей
178 ГрАТ 1800/67/IV-M1
177 ГрАТ 1800/67/IV-M1
176 ГрАК 1800/67/IV-M1-8-1,6
175 ГрАК 1800/67/IV-M1-10-1,6
174 ГрАК 1800/67/IV-M1-1,6
7,5
1800
1200
1450
1800
1400
172 ГрАТ 1400/40/IV-M1-1,6
173 ГрАК 1800/67/IV-M1
935
171 ГрАТ 1400/40/III-8-1,6-К
1100
935
6,5
169 ГрАК 1400/40/III-8-1,6-К
170 ГрАТ 1400/40/III-10-1,6
1100
168 ГрАК 1400/40/III-10-1,6
167 ГрАТ 1400/40/III-1,3
70
67
30
42
67
40
18
25
18
25
40
1,6 т/м3
5...70 ОС
2,2 т/м3
5...70 ОС
720
910
685
4500х1690х1700
4820x1690x1700
2640x1500x1595
4160х1395х1795
4240x1395x1890
2498x1230x1400
2100х2170х1315
3265х1220х1105
3495х1110х1530
2025х2135х1295
1975х2240х1295
920
905
905
2690x1600x1660
4100х1600х1820
4830x1680x1825
4830x1680x1825
2690x1600x1660
4267x1525x1890
2120х2310х1510
3882х1525х1880
2120х2310х1510
3882х1525х1880
3945х1525х1775
3945х1525х1775
4215x1525x1890
166 ГрАК 1400/40/III-1,3
1400
67
120
37,5
67
24
40
30
1975х2120х1295
165 ГрАК 1400/40/IV-M1-1,6
710
950
670
900
540
700
600
535
2525x1455x1490
7,5
6,5
22,5
164 ГрАК 1400/40/IV-M1
163 ГрАТ 950/120/IV-M1-12-1,6
162 ГрАТ 950/120/IV-М1-1,6
161 ГрАТ 950/120/IV-М1
160 ГрАТ 900/67/IV-М1-12-1,6
159 ГрАТ 900/67/IV-М1-1,6
158 ГрАТ 900/67/IV-М1
157 ГрАТ 900/67/III-10-1,6-K
156 ГрАТ 900/67/III-10-1,6
155 ГрАТ 700/40/III-2,2
154 ГрАК 700/40/III-14-2,2-К
153 ГрАТ 700/40/III-14-1,6-К
152 ГрАТ 700/40/III-12-2,2-К
520
6455
6440
9610
12435
12415
6150
9900
6375
7620
6425
7690
8120
8050
9970
5830
11470
12000
6440
8196
8935
5050
5665
5195
5507
4800
4743
4815
4835
1,6 т/м
5...70 ОС
2070х2060х1295
151 ГрАТ 700/40/III-1,6-К
3
4557
40
3205x1087x1295
700
150 ГрАT 700/40/III-1,6
4195
Масса,
кг
3045х1087х1295
Модель
Габаритные
размеры
L x B xH,
мм
149 ГрАТ 700/40/III-1,2
№
Подача Номинальные параметры Диаметр
воды в
рабочего
сальник, Подача, Напор, Плотность колеса,
м3/ч
мм
м3/ч
м
/ Темп.-ра
—
—
А4-450У-12М
АОД-630-10
АОД-1000-8
—
ДА304-450У-8
4A355M8
ДА304-450Х-10
4A355M8
ДА304-450Х-10
ДА304-450УК-8
ДА304-450УК-8
ДА304-450У-8
—
ДА304-450У-8
АКН2-15-57-6
—
ДА304-400У-8
ДА304-450У-6
—
4A355S8
4AН355В-10
А4-400Х-6
5AН355В-6
4А355S6
5AМ315МВ6Е
4AН355В-6
4AMH355M6
5AМ315МВ6Е
Тип
**
—
—
315
630
1000
—
500
160
250
160
250
400
500
—
500
1000
—
250
630
—
132
400
250
160
250
160
—
—
500
600
750
—
750
750
600
750
600
750
—
750
1000
—
750
1000
—
750
580
1000
Мощн., Частота,
кВт
об/мин
Электродвигатель
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
агрегат
агрегат
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
Комплектация
Грунтовые насосы
ТУ26-06-1454-88
340
443
895
440
880
1140х630х615
1250х685х688
1895х685х700
1250х685х688
1895х685х700
410
898
1140х685х690
1734х720х770
515
530
880
1217
2840
1127
2770
1305
2616
2340
1170
1305
2616
1750х800х930
1830х965х930
2970х1060х950
1830х965х930
2970х1060х950
1735х965х970
2770х965х1195
2755х890х1225
1735х890х1000
1735х965х970
2770х965х1195
2230
2760х830х1340
500
675
1438х780х800
1680
2470х860х1000
407
852
793
850
1734х720х770
1628х720х770
430
1140х685х690
815
764
1724х720х725
1765х685х700
15245
8880
9895
12720
12700
4940x1830x2285
2550x1830x1940
4100х1600х1820
4830x1680x1825
4830x1680x1825
Масса,
кг
407
515
1,3 т/м
5...70 ОС
3
275
325
275
320
325
198 2ГрК 400/40
40
40
60
20
32
20
31,5
31,5
920
905
500
400
400
200
160
160
40
1,6 т/м3
5...70 ОС
197 3ГрТ 400/40
196 2ГрТ 400/40
195 1ГрК 400/40
3
3
193 Гр 400/40
194 1ГрТ 400/40
2,2
192 Гр 200/60 (6фШ7а)
191 2ГрК 160/32а
2,2
2,2
2500
30
42
67
Габаритные
размеры
L x B xH,
мм
Насосы для перекачивания абразивных гидросмесей
5АМ315М6
—
—
5АМ315М6
5АМ315М6
—
5АМ315М6
—
5АМ315М6
—
—
5AM315M6
—
4A280M4
АИР180S4
5А200М4
—
5А200М4
—
АИР180S4
5А200М4
—
5А200М4
—
—
5А200М4
АОД-800-10
—
А4-450У-12М
АОД-630-10
АОД-1000-8
Тип
132
—
—
132
132
—
132
—
132
—
—
132
—
132
22
37
—
37
—
22
37
—
37
—
—
37
800
—
315
630
1000
1000
—
—
1000
1000
—
1000
—
1000
—
—
1000
—
1500
1500
1500
—
1500
—
1500
—
1500
—
—
1500
600
—
500
600
750
Мощн., Частота,
кВт
об/мин
Электродвигатель
агрегат
насос, муфта
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
насос, муфта
насос, муфта
агрегат
насос, муфта
агрегат
агрегат
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
насос, муфта
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
Комплектация
ТУ26-06-1454-88
190 2ГрТ 160/32а
189 2ГрК 160/32
188 2ГрТ 160/32
187 1ГрТ 160/31,5б
186 1ГрК 160/31,5
185 1ГрТ 160/31,5
184 Гр 160/31,5
183 ГрАТ 2500/40/IV-М1-1,6
182 ГрАТ 2500/40/IV-М1
1200
1450
7,5
180 ГрАТ 1800/67/IV-M1-10-1,6
181 ГрАТ 1800/67/IV-M1-8-1,6
1800
Модель
179 ГрАТ 1800/67/IV-M1-1,6
№
Подача Номинальные параметры Диаметр
воды в
рабочего
сальник, Подача, Напор, Плотность колеса,
м3/ч
мм
м3/ч
м
/ Темп.-ра
Грунтовые насосы
ТУ26-06-1367-94
15
16
Модель
Насосы для перекачивания абразивных гидросмесей
1700
1400
209 2 ГрК 1600/50в
210 2ГрТ 1600/50а
1600
1400
1600
1400
Гр 1600/50
Гр 1600/50а
Гр 1600/50
Гр 1600/50а
3000
3800
216 1ГрТ 4000/71а
217 1ГрТ 4000/71б
4000
215 1ГрТ 4000/71
214
213
1700
212 2ГрТ 1600/50в
211 2ГрТ 1600/50б
30
1500
208 2 ГрК 1600/50б
1500
1400
207 2ГрК 1600/50а
7,2
1600
2ГрТ 1600/50
(1ГрТ 1600/50)
206
1600
2ГрК 1600/50
205
(1ГрК 1600/50)
1400
7,2
204 ГрТ 1600/50а
1250
1600
2ГрТ 1250/71
(1ГрТ 1250/71)
10
800
203 ГрТ 1600/50
202
201 ГрТ 1250/71
200 ГрУ 800/40
199 1ГрТ 800/71
№
1,3 т/м
5...70 ОС
3
36
58
71
38
50
38
50
56
43
38
56
43
1,05 т/м3
5...70 ОС
1,6 т/м3
5...70 ОС
1245
1245
1390
690
790
690
790
840
740
690
840
740
690
790
38
790
50
790
690
790
50
50
38
50
710
625
28
71
700
730
40
71
Подача Номинальные параметры Диаметр
воды в
рабочего
сальник, Подача, Напор, Плотность колеса,
м3/ч
мм
м3/ч
м
/ Темп.-ра
4300
2695х1330х1570
2010
5160х2670х2370
30055
30900
16300
3402x2225x2187
6090x2670x2370
31760
3657
3737
7450
7800
7845
7975
7975
7310
7450
7440
8330
6270x2670x2370
2140х1400х1830
3855х1450х2050
3705х1495х1730
3930х1495х1790
3930х1495х1790
3705х1495х730
3930х1495х1790
3930х1495х1790
3930x1495x1790
4020
7860
3930x1495x1790
2215x1470x1535
7370
3490
2215x1470x1535
2070х1470х1540
3785х1495х2045
7680
3480
3785х1495х2045
4800
3520
9150
4585х1520х1962
2070х1470х1540
5415
2836х1415х1625
9530
2835х1505х1625
1980
4585х1565х1962
2020х1180х1190
3930
7730
4360х1400х1880
2990х1180х1380
Масса,
кг
Габаритные
размеры
L x B xH,
мм
СДН2-17-26-16
СДС3-16-41-12
—
СДС3-16-51-12
—
ДА304-450УК-8
ДА304-450У-8
А4-450У-8
ДА304-450УК-8
ДА304-450УК-8
А4-450У-8
ДА304-450УК-8
ДА304-450УК-8
ДА304-450У-8
—
ДА304-450У-8
—
ДА304-450УК-8
—
ДА304-45ОУ-8
—
—
ДА304-450У-6
—
ДА304-450У-6
5АН355А-8
—
5АН355В-8
—
ДА304-400У-6
Тип
500
1250
—
1600
—
400
500
630
400
400
630
400
400
500
—
500
—
400
—
500
—
—
630
—
630
160
—
200
—
400
375
500
—
500
—
750
—
750
—
750
—
750
—
—
1000
—
1000
750
—
750
—
1000
Мощн., Частота,
кВт
об/мин
Электродвигатель
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
насос, муфта
насос, муфта
агрегат
насос, муфта
агрегат
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
Комплектация
Грунтовые насосы
ТУ26-06-1367-94
Модель
1ГрАУ 800/40-В
1ГрАУ 800/40-В-1,6
1,6 т/м3
5...70 ОС
1600
ГрАУ 2000/63-А-1,6
ГрАУ 2000/63-А
7,5
2000
63
1050
650
4460x1895x1845
2630x1545x1685
3510x1455x1705
14150
6385
6470
3000
2375
5000
2375
5000
2935
5100
2935
АКН2-16-57-10
—
ДА304-450Х-8
—
—
5АН355А-8
—
5АН355А-8
—
5АН355В-8С
—
5АН355В-8С
4AM280S6
—
Тип
1000
—
315
—
—
160
—
160
—
250
—
250
75
—
580
—
750
—
—
750
—
750
—
750
—
750
1000
—
Мощн., Частота,
кВт
об/мин
Электродвигатель
агрегат
насос, муфта
агрегат
насос, муфта
насос, муфта
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
насос, муфта
агрегат
агрегат
насос, муфта
Комплектация
*** Опытные образцы, изготовление по специальному заказу.
** Могут применяться двигатели любых производителей. При применении другого типа электродвигателя необходимо согласовать массо-габаритные характеристики с заводом-изготовителем.
* Тип и мощность приводных электродвигателей указаны для номинальных параметров подачи и напора с учетом указанной максимальной плотности перекачивания пульпы.
Использование насоса с параметрами, отличными от номинальных, необходимо согласовать с заводом-изготовителем для корректного подбора электродвигателя необходимого типа и мощности.
226
ГрАУ 1600/25-A-1,6
25
2895х1180х1515
2270x1260x1240
225
6,5
630
1670х1180х1240
2895х1180х1515
2190х1180х1240
3190х1180х1515
ГрАУ 1600/25-A
28
690
1670х1180х1240
4,7
800
40
1900
2485x825x945
5100
977
1480х790х810
224 1ГрАУ 800/40/II
223 1ГрАУ 800/40/II-В
222 ГрАУ 800/40/II
6,5
405
2190х1180х1240
20
3190х1180х1515
400
ГрАУ 800/40-В
2,2
Масса,
кг
Габаритные
размеры
L x B xH,
мм
ГрАУ 800/40-В-1,6
221 ГрАУ 800/40/II-В
220
219
218 ГрАУ 400/20-В-1,6
№
Подача Номинальные параметры Диаметр
воды в
рабочего
сальник, Подача, Напор, Плотность колеса,
м3/ч
мм
м3/ч
м
/ Темп.-ра
Грунтовые насосы
ТУ26-06-1454-88
Насосы для перекачивания абразивных гидросмесей
17
Песковые насосы
ПЕСКОВЫЕ НАСОСЫ
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
ГОРИЗОНТАЛЬНЫХ ПЕСКОВЫХ НАСОСОВ
1
2
3
4
5
6
7
8
1. Наружный корпус, передняя половина
4. Вкладыш корпуса, задняя половина
7. Защитная втулка
2. Вкладыш корпуса, передняя половина
5. Наружный корпус, задняя половина
8. Вал с подшипниками
3. Рабочее колесо
6. Сальниковое уплотнение
9. Литой кронштейн
9
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
ВЕРТИКАЛЬНЫХ ПЕСКОВЫХ НАСОСОВ
1
2
5
3
18
6
7
4
9
8
10
1. Наружный корпус, передняя половина
5. Вкладыш корпуса, задняя половина
9. Вал с подшипниками
2. Труба нагнетательная
6. Наружный корпус, задняя половина
10. Корпус подшипников
3. Вкладыш корпуса, передняя половина
7. Защитная втулка
4. Рабочее колесо
8. Проставок
Насосы для перекачивания абразивных гидросмесей
Песковые насосы
ОПИСАНИЕ КОНСТРУКЦИИ
ПК
ПВП
— центробежный горизонтальный
— центробежный одноступенчатый
— однокорпусный, футерованный абразивным
— вертикальный, полупогружной
— подвод перекачиваемой гидросмеси
одноступенчатый консольный,
с односторонним подводом гидросмеси
к рабочему колесу
материалом на органической связке
— всасывающий патрубок расположен
по оси насоса
— н агнетательный патрубок расположен
перпендикулярно к оси насоса
консольный, с односторонним подводом
гидросмеси к рабочему колесу
производится через решетку к рабочему
колесу сверху
— отвод гидросмеси осуществляется вер-
тикально вверх через трубу нагнетания
ПР
ПРВП
—центробежный горизонтальный
— центробежный одноступенчатый
—однокорпусный, футерованный резиной
— вертикальный, полупогружной
— однокорпусный, футерованный резиной
одноступенчатый консольный,
с односторонним подводом гидросмеси
к рабочему колесу
(натуральный каучук) или полиуретаном
—всасывающий патрубок расположен
по оси насоса
—нагнетательный патрубок расположен
перпендикулярно к оси насоса
ПРМ
—центробежный горизонтальный
одноступенчатый консольный,
с односторонним подводом гидросмеси
к рабочему колесу
с односторонним подводом гидросмеси
к рабочему колесу
(натуральный каучук) или полиуретаном
— всасывающая часть расположена
вертикально вниз по оси вала насоса
— нагнетательная труба расположена
вертикально вверх
ПКВП
—центробежный одноступенчатый
с односторонним подводом гидросмеси
к рабочему колесу
— моноблочный
—однокорпусный, футерованный резиной
— вертикальный, полупогружной
—однокорпусный, футерованный абразивным
—всасывающий патрубок расположен
—всасывающая часть расположена
—нагнетательный патрубок расположен
—нагнетательная труба расположена
(натуральный каучук) или полиуретаном
по оси насоса
перпендикулярно к оси насоса
материалом на органической связке
вертикально вниз по оси вала насоса
вертикально вверх
Насосы для перекачивания абразивных гидросмесей
19
Песковые насосы
ТАБЛИЦА МОДЕЛЕЙ
ПР
12,5 / 12,5
*
63 / 22,5
*
ПК
ПВП
ПРМ
ПКВП
ПРВП
*
*
*
*
125 / 60
*
*
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1.
Песковый однокорпусный
Р – футерованный резиной (натуральный каучук)
или полиуретаном
ПР 12,5 / 12,5 – ПП
Номинальная подача* насоса, м3/час
Номинальный напор* насоса, м
Обозначение материального исполнения
вкладышей и рабочего колеса:
ПП – материал вкладышей и рабочих колёс – полиуретан
РР – материал вкладышей и рабочих колёс – резина
РП – материал вкладышей – резина;
рабочих колёс – полиуретан
ПР – материал вкладышей – полиуретан;
рабочих колёс – резина
2.
Порядковый номер модернизации
Песковый однокорпусный
К – футерованный абразивным материалом
на органической связке
Номинальная подача* насоса, м3/час
Номинальный напор* насоса, м
* данные указаны на воде при p = 1000 кг/м3 и n = 1500 об/мин
20
Насосы для перекачивания абразивных гидросмесей
1 ПКВП 63 / 22,5
Песковые насосы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Номинальные
Подача
Диаметр
параметры*
Габаритные
воды
рабочего
Масса,
размеры, мм
в сальник, Подача, Напор, колеса,
кг
LxBxH
м3/ч
мм
м3/ч
м
Электродвигатель**
Тип
Мощн.,
кВт
Частота
вращ.,
об/мин
***
Комплектация
ПР 12,5 / 12,5
0,005
12,5
12,5
185
840x360x365
100
АИР90L4
2,2
1500
агрегат
ПРМ 12,5 / 12,5
0,005
12,5
12,5
185
535x270x325
78
АИР90L4Ж
2,2
1500
электронасос
750x485x510
170/176
-
-
-
насосмуфта
1190x485x555
286
АИР132М4
11
1500
агрегат
1190x485x555
285
АИР132М4
11
1500
агрегат
750x485x510
169/176
-
-
-
насосмуфта
1190x485x555
286
АИР132М4
11
1500
агрегат
1200x500x1690
361
АИР132М4
11
1500
агрегат
680x500x1270
250
-
-
-
насосмуфта
1200x500x1690
360
АИР132М4
11
1500
агрегат
680x500x1270
248
-
-
-
насосмуфта
ПР 63 / 22,5
1ПР 63 / 22,5
1,5
1,5
63
63
22,5
22,5
280
280
ПР 63 / 22,5а
1,5
58
19
255
ПРВП 63 / 22,5
-
63
22,5
280
1ПРВП 63 / 22,5
-
63
22,5
280
ПРВП 63 / 22,5а
-
58
19
255
1200x500x1690
361
АИР132М4
11
1500
агрегат
ПРМ 63 / 22,5
1,5
63
22,5
280
740x495x530
235
АИРМ132М4Ж
11
1500
электронасос
752x485x510
181/191
-
-
-
насосмуфта
1310x485x555
350
АИР160S4
15
1500
агрегат
1215x485x555
306
АИР132М4
11
1500
агрегат
1200x500x1825
400
АИР160S4
15
1500
агрегат
680x500x1270
260
-
-
-
насосмуфта
1200x500x1690
370
АИР132М4
11
1500
агрегат
832x1135x2595
1535
4A250S4
75
1500
агрегат
832x712x1820
945
-
-
-
насосмуфта
ПК 63 / 22,5
1,5
63
22,5
295
ПК 63 / 22,5а
1,5
58
19
275
ПКВП 63 / 22,5
-
63
22,5
295
ПКВП 63 / 22,5б
-
58
19
275
ПВП 125 / 60
1,5
125
60
440
* Плотность – 1,3 т/м3. Температура -5...60 ОС . Нормативный документ - ТУ26-06-1441-85.
** Тип и мощность приводных электродвигателей указана для номинальных параметров подачи и напора с учётом указанной максимальной
плотности перекачивания пульпы. Использование насоса с параметрами, отличными от номинальных, необходимо согласовать с заводомизготовителем для корректного подбора электродвигателя необходимого типа и мощности.
*** М
огут применяться двигатели любых производителей. При применении другого типа электродвигателя необходимо согласовать массо-габаритные характеристики с заводом-изготовителем.
Насосы для перекачивания абразивных гидросмесей
21
Песковые насосы
КОМПЛЕКТНОСТЬ ПОСТАВКИ
Рис. 1
Рис. 3
1.1. Насос
—— Насос: без рамы, без муфты, без ограждения
—— Насос на раме: без муфты, без ограждения
—— Насос на раме с муфтой и ограждением
1.2. Насосный агрегат **
—— Насосный агрегат: с муфтой, ограждением,
электродвигателем, на общей раме (рис. 1)
—— Насосный агрегат: с муфтой, ограждением,
с раздельными рамами насоса
и электродвигателя
Рис. 2
Рис. 4
а
в
б
г
1.3. Насосный агрегат с клиноременной
передачей ***
—— Насос с клиноременной передачей, на общей
раме с электродвигателем, расположенным
над насосом (наездник, рис. 2)
—— Насос с клиноременной передачей, на общей
раме с электродвигателем, расположенным
над насосом (сверху-сзади, рис. 3)
—— Насос с клиноременной передачей,
на раздельных рамах с электродвигателем, расположенным сбоку
насоса (а, б, в или г ; рис. 4)
* Комплект запасных частей (ЗИП) в комплект поставки не входит и приобретается дополнительно.
** По требованию заказчика насосный агрегат может комплектоваться частотно-регулируемым приводом.
*** При потребляемой насосом мощности свыше 250 кВт применение клиноременной передачи необходимо согласовывать с заводом-изготовителем.
22
Насосы для перекачивания абразивных гидросмесей
ОАО «Бобруйский машиностроительный завод»
Республика Беларусь, 213805, г. Бобруйск, ул. К. Маркса, 235
Телефоны: + (375-225) 47-48-55, 47-49-39
e-mail: mail@bmbpump.by
www.bmbpump.by
ОПРОСНЫЙ ЛИСТ ДЛЯ ПОДБОРА
ШЛАМОВОГО НАСОСА
Данные заказчика
Организация:
ФИО:
Телефон:
E-mail:
Параметры пульпы (гидросмеси)
Параметры гидросистемы
Параметры несущей среды
диаметр нагнетательного трубопровода (D), мм
тип:
длина нагнетательного трубопровода (L), мм
удельный вес
плотность, т/м3
температура, OC
pH
Со стороны всаса
количество задвижек
вязкость, сСт
количество отводов 90°
Параметры твёрдой фракции
тип твёрдого: __________________________________________________
(медный концентрат, никелевый концентрат, песок, гравий и т.д.)
удельный вес твёрдого (S), т/м3
количество переходников
статический напор на всасе (Zs), м
Со стороны нагнетания
удельный вес пульпы (Sm), т/м3
тип задвижек:
мкм
средний размер частиц (d50),
количество отводов 90° (радиус 3xD и более)
мм
количество отводов 90° (радиус 2xD)
(Cw) по весу, %
концентрация твёрдого
количество:
количество переходников (конфузоров)
(Сv) по объёму, %
массовая подача сухого твёрдого (по руде) (М), т/ч
угол переходников (конфузоров)
Фракционный состав
количество колен
Диаметр частиц,
мм
Содержание,
%
Диаметр частиц,
мм
Содержание,
%
количество тройников
количество резиновых отводов
(радиус более 10хD)
статический напор на нагнетании (Zd), м
Способ регулирования параметров насоса
регулировка задвижкой на всасе
Требуемые параметры насоса
номинальная подача (Qном), м3/час
частотное регулирование
минимальная подача (Qmin), м3/час
клиноременная передача
максимальная подача (Qmax), м3/час
не регулируется
напор (H), м
кавитационный запас (NPSH), м
Данные применяемого электродвигателя
Данные применяемого насоса (в случае замены)
частота вращения вала эл. дв., об/мин
марка насоса:
частота вращения вала насоса, об/мин
номинальная подача (Qном), м3/час
мощность приводного эл. дв., кВт
напор (H), м
напряжение, кВ
к.п.д., %
частота, Гц
материал проточной части:
Выберите соответствующую схему работы насоса
3
Ve
4
Ра
Ve
5
Ve
Ра
4
Ve
1
Ра
Ve
5
Ра
2
Vs
Vd
Vs
Zs
Zd
Zd
Zd
Ре
Zd
Zd
3
Zd
Ve
Vs
Vs
Vd
Zs
Ре
1
2
всас из закрытой ёмкости - свободный слив (1-3)
питание из закрытого зумпфа - свободный слив (1-3)
всас из закрытой ёмкости - слив в закрытый бак (1-4)
питание из закрытого зумпфа - слив в закрытый бак (1-4)
всас из закрытой ёмкости - закрытый бак (гидроциклон*) (1-5)
питание из закрытого зумпфа - закрытый бак (гидроциклон*) (1-5)
всас из открытой ёмкости - свободный слив (2-3)
питание из открытого зумпфа - свободный слив (2-3)
всас из открытой ёмкости - слив в закрытый бак (2-4)
питание из открытого зумпфа - слив в закрытый бак (2-4)
всас из открытой ёмкости - закрытый бак (гидроциклон*) (2-5)
питание из открытого зумпфа - закрытый бак (гидроциклон*) (2-5)
*
При работе на гидроциклон указать давление на входе
Насосы для перекачивания абразивных гидросмесей
23
АО «ГИДРОМАШСЕРВИС» - объединённая торговая
и инжиниринговая компания Группы ГМС
Россия, 125252, Москва, ул. Авиаконструктора Микояна, 12
Тел.: + 7 (495) 664-8171. Факс: + 7 (495) 664-8172
e-mail: hydro@hms.ru www.hms.ru
ОАО «Бобруйский машиностроительный завод»
Республика Беларусь, 213805, г. Бобруйск, ул. К. Маркса, 235
Тел./Факс: + 375 (225) 47-48-55, 47-49-39
e-mail: mail@bmbpump.by www.bmbpump.by
Производитель насосов — ОАО «Бобруйский машиностроительный завод» (Группа ГМС)
Информация, приведённая в данном каталоге, носит справочный характер и позволяет производить выбор необходимой
продукции, разрабатываемой и производимой предприятиями Группы ГМС. Полная техническая информация по всем изделиям
изложена в соответствующих технических руководствах. Именно эта информация должна служить основой для включения
в проекты, монтажа и эксплуатации продукции производства предприятий Группы ГМС. Предприятия Группы ГМС оставляют
за собой право модернизировать свою продукцию и вносить изменения в перечень продукции без предварительного оповещения.
Предприятия Группы ГМС не несут ответственности за опечатки в каталогах, брошюрах и других рекламно-информационных
материалах.
HMS 133 15102015 RUS
Программа подбора насоса
Опросный лист
