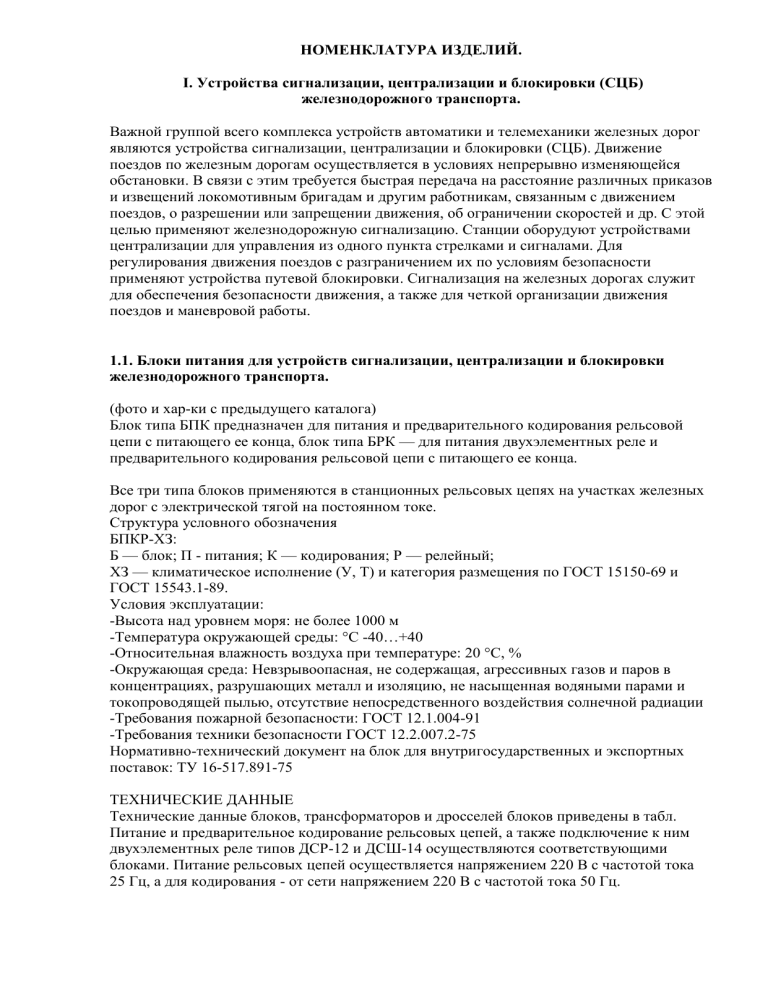

НОМЕНКЛАТУРА ИЗДЕЛИЙ.
Ι. Устройства сигнализации, централизации и блокировки (СЦБ)
железнодорожного транспорта.
Важной группой всего комплекса устройств автоматики и телемеханики железных дорог
являются устройства сигнализации, централизации и блокировки (СЦБ). Движение
поездов по железным дорогам осуществляется в условиях непрерывно изменяющейся
обстановки. В связи с этим требуется быстрая передача на расстояние различных приказов
и извещений локомотивным бригадам и другим работникам, связанным с движением
поездов, о разрешении или запрещении движения, об ограничении скоростей и др. С этой
целью применяют железнодорожную сигнализацию. Станции оборудуют устройствами
централизации для управления из одного пункта стрелками и сигналами. Для
регулирования движения поездов с разграничением их по условиям безопасности
применяют устройства путевой блокировки. Сигнализация на железных дорогах служит
для обеспечения безопасности движения, а также для четкой организации движения
поездов и маневровой работы.
1.1. Блоки питания для устройств сигнализации, централизации и блокировки
железнодорожного транспорта.
(фото и хар-ки с предыдущего каталога)
Блок типа БПК предназначен для питания и предварительного кодирования рельсовой
цепи с питающего ее конца, блок типа БРК — для питания двухэлементных реле и
предварительного кодирования рельсовой цепи с питающего ее конца.
Все три типа блоков применяются в станционных рельсовых цепях на участках железных
дорог с электрической тягой на постоянном токе.
Структура условного обозначения
БПКР-ХЗ:
Б — блок; П - питания; К — кодирования; Р — релейный;
ХЗ — климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69 и
ГОСТ 15543.1-89.
Условия эксплуатации:
-Высота над уровнем моря: не более 1000 м
-Температура окружающей среды: °С -40…+40
-Относительная влажность воздуха при температуре: 20 °С, %
-Окружающая среда: Невзрывоопасная, не содержащая, агрессивных газов и паров в
концентрациях, разрушающих металл и изоляцию, не насыщенная водяными парами и
токопроводящей пылью, отсутствие непосредственного воздействия солнечной радиации
-Требования пожарной безопасности: ГОСТ 12.1.004-91
-Требования техники безопасности ГОСТ 12.2.007.2-75
Нормативно-технический документ на блок для внутригосударственных и экспортных
поставок: ТУ 16-517.891-75
ТЕХНИЧЕСКИЕ ДАННЫЕ
Технические данные блоков, трансформаторов и дросселей блоков приведены в табл.
Питание и предварительное кодирование рельсовых цепей, а также подключение к ним
двухэлементных реле типов ДСР-12 и ДСШ-14 осуществляются соответствующими
блоками. Питание рельсовых цепей осуществляется напряжением 220 В с частотой тока
25 Гц, а для кодирования - от сети напряжением 220 В с частотой тока 50 Гц.
Срок службы блоков до списания не менее 20 лет.
Гарантийный срок - 3 года со дня ввода блоков в эксплуатацию.
Наименование,
Частота, Гц
обозначение
БПК УЗ
БРК УЗ
БП УЗ
25; 50
50
25
Основные технические данные
изделия
Номин
Вторич.
Номин.
пер.
напряж.
втор, ток, А
напряж, при хол.
В
ходе, В
220
3,47-81,2
0,45; 0,55
220
2,3-55,2
0,6
220
3-73
0,45
Габаритные
размеры, мм
Масса, кг
10,3
11,2
4
187x187x235
187x187x235
170x108x210
1.2 Преобразователи частоты для устройств сигнализации, централизации и
блокировки железнодорожного транспорта.
Преобразователь частоты ПЧ изготовлен в исполнении У категории размещении 3.
Преобразователь частоты применяется в устройствах сигнализации, нейтрализации и
блокировки железнодорожного транспорта для питания цепей автоблокировки,
работающих на частоте 25 Гц.
Охлаждение преобразователя частоты естественное воздушное.
Степень защиты IP 20
Основные технические данные изделия
Наименование,
обозначение
ПЧ 50/25-100 УЗ
блок
ферромагнитный
блок
конденсаторов
ПЧ 50/25- 150 УЗ
блок
ферромагнитный
блок
конденсаторов
ПЧ 50/25-300 УЗ
блок
ферромагнитный
блок
конденсаторов
Мощн.
кВА
0,1
0,15
0,3
Номинальное
напряжение обмоток,
В
ВН
НН
220
220
220
165
220
220
(фото и хар-ки с предыдущего каталога)
Габаритные
размеры
Входная
частота,
Гц
Номин.
частота
выход. напр.,
Гц
Ток
нагрузки,
А
Масса,
кг
50/60
25/30
0,606
16.85
14,60
216x117x203
2,25
142x120x183
19,05
16,8
216x147x210
2,25
142x120x183
33,0
29,0
280х199х260
4,0
180х152х225
50/60
50/60
25/30
25/30
0,682
1,36
1.3 Реакторы ограничивающие для устройств сигнализации, централизации и
блокировки железнодорожного транспорта.
1.1.Реактор изготовлен в исполнении У категории размещения 3 по ГОСТ 15150-69.
1.2.Реактор предназначен для работы в двухниточных рельсовых цепях переменного тока в
качестве ограничивающих сопротивлений и служит для ограничения силы тока при
шунтированной рельсовой цепи.
1.3.Охлаждение реактора - естественное воздушное.
Основные технические данные изделия
Наименование,
обозначение
РОБС - 1 АУЗ
РОБС-3 АУЗ
РОБС-4 АУЗ
Номинально
е напряжение
Сопротивление,
Ом
Частота.
Гц
Масса,
кг
10
90
6
0,74
45
1.2
50
50
50
2,6
2,6
2,6
Габаритные
размеры, мм
95x83x130
95x83x130
95x83x130
1.4 Трансформаторы для устройств сигнализации, централизации и блокировки
железнодорожного транспорта.
(хар-ки с предыдущего каталога)
Трансформаторы автоблокировочные типов ПОБС, ПРТ, ПТ, ПТМ, РТ, РТЭ, С0БС, СТ,
применяются на железных дорогах .
для питания цепей автоблокировки и сигнализации в электрических сетях переменного
тока частотой 25 и 50 Гц
Структура условного обозначения
ПОБС-ХА:
П - путевой; О - однофазный; Б - броневой; С - сухой;
X - порядковый номер типа (2; 3; 5);А - автоблокировочный.
ПРТ-А: ПРТ - путевой релейный трансформатор; А - автоблокировочный.
ПТ-25А: ПТ - путевой трансформатор; 25 - частота тока, Гц; А - автоблокировочный.
ПТМ-А: ПТМ - путевой трансформатор малогабаритный; А - автоблокировочный.
РТЭ-1А: РТЭ - релейный трансформатор для электрофицированных участков;1порядковый номер; А - автоблокировочный.
СОБС-ХХ: СОБС - сигнальный однофазный броневой; сухой; XX — порядковый номер
(2А; 3А; 3Б).
СТ-Х: СТ - сигнальный трансформатор; X — порядковый номер (4; 5; 6; 3 С).
Общепромышленное исполнение (А);
Противопожарное исполнение (П);
Герметизированное исполнение (Г).
Условия эксплуатации:
высота над уровнем моря не более 1000 м;
Температура окружающего воздуха от минус 40 до +40 °С;
Относительная влажность воздуха до 80% при температуре 20 °С;
Окружающая среда невзрывоопасная, не содержащая едкие пары в концентрациях,
разрушающих металлы и изоляцию,
не насыщенная токопроводящей пылью;
Установка в металлических шкафах или помещениях закрытого типа;
Охлаждение естественное воздушное.
1.4.1
Основные технические данные изделия
Наименование,
Мощность,
кВА
тип
трансформатора
ПТМ - А
ПТ - 25 А I исп.
ПТ - 25 А 2 исп.
ПРТ - А I исп.
ПРТ - А 2 исп.
ПОБС-2 А
ПОБС-ЗА
ПОБС-5 А
ПТМ - АП
ПТ- 25 АП I исп.
ПТ - 25 АП 2 исп.
ПРТ - АП I исп.
ПРТ - АП 2 исп.
ПОБС -2 АП
ПОБС -3 АП
ПОБС - 5 АП
ПТМ - АГ
ПТ - 25 АГ I исп.
ПТ - 25 АГ 2 исп.
ПРТ - АГ I исп.
ПРТ - АГ 2 исп.
ПОБС -2 АГ
ПОБС -ЗАГ
ПОБС -5 АГ
0,035
0,065
0,065
0,065
0,065
0,3
0,3
0,3
0,035
0,065
0,065
0,065
0,065
0,3
0,3
0,3
0,03 5
0,065
0,065
0,065
0,065
0,3
0,3
0,3
Номинальное напряжение обмоток, 13
Первичной
Частота,
Гц
Масса
, кг
8,1
60,0
120,0
12,0
12,0
17,6
248,0
44,0
8,1
60,0
120,0
12,0
12,0
17,6
248,0
44,0
8,1
60,0
120,0
12,0
12,0
17,6
248,0
44,0
50/60
25/30
25/30
25/30
25/30
50/60
50/60
50/60
50/60
25/30
25/30
25/30
25/30
50/60
50/60
50/60
50/60
25/30
25/30
25/30
25/30
50/60
50/60
50/60
2,6
4,8
4,8
4,8
4,8
8,3
8,1
8,5
2,6
4,8
5,5
4,85
4,85
8,3
8,1
8,7
2,9
5,3
5,3
5,35
5,35
8,91
8,71
9,1
Частота, Гц
Масса,
кг
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
5,2
2,9
2,9
1,35
1,5
2,5
2,85
5,2
2,9
2,9
1,35
1,5
2,5
3,1
5,7
3,2
3,2
Вторичной
1.1 Путевые
трансформатор
ы
220
220
220
220
220; 110
220; 110
220:110
220; 110
220
220
220
220
220; 110
220; 110
220; 110
220; 110
220
220
220
220
220; 110
220, 110
220; 1 10
220; 1 10
Габаритные
размеры, мм
95x82x126
145x125x144
-II-II-II145x125x173
-II-II95x82x126
145x125x144
-II-II-II145x125x173
-II-II95x82x126
145x125x144
-II-II-II145x125x173
-II-II-
1.4.2
Наименование,
обозначение
Основные технические данные изделия
Мощность. кВА
Номинальное напряжение
обмоток, В
Первичной
Вторичной
Габаритные
размеры, мм
1.2. Сигнальные
трансформаторы.
СОБС - 2А
СОБС - ЗА
СОБС - ЗБ
СТ-3 С
СТ-4
СТ-5
СТ-6
СОБС-2АП
СОБС - ЗАП
СОБС-ЗБП
СТ - 3СП
СТ-4П
СТ - 5П
СТ-6П
СОБС - 2 АГ
СОБС - ЗАГ
СОБС - ЗБГ
0,135
0,05
0,05
0,016
0,016
0,025
0,04
0,135
0,05
0,05
0,016
0,016
0,025
0,04
0,135
0,05
0,05
220
110
15; 30
220
220
220
110; 220
220
110
15; 30
220
220
220
110; 220
220
110
15; 30
35,0
82,6
54,4
15,8
15,8
17,5
14,6
35,0
82,6
54,4
15,8
15,8
17,5
14,6
35,0
82,6
54,4
145x125x144
95x82x133
-II120x58x85
95x82x107
95x82x126
95x82x133
145x125x144
95x82x133
-II120x58x85
95x82x107
95x82x127
95x82x133
145x125x144
95x82x133
-II-
СТ-4 Г
СТ-5 Г
СТ-6 Г
0,016
0,025
0,04
220
220
110;220
15,8
17,5
14,6
50/60
50/60
50/60
1,65
2,8
3,15
95x82x107
95x82x126
95x82x133
1.3. Релейные трансформаторы.
РТЭ -1 А
—
0,9
85,0
50
2,6
95x82x126
РТЭ -1 АП
—
0,9
85,0
50
2,6
95x82x126
РТЭ -1 АГ
—
0,9
85,0
50
2,9
95x82x126
1.5 Трансформаторы для устройств сигнализации, централизации и блокировки
железнодорожного транспорта серии ГВ.
Трансформаторы путевые и сигнальные с улучшенной герметизацией имеют в своем
названии аббревиатуру ГВ. Электрические параметры, а также габаритные и
присоединительные размеры соответствуют трансформаторам общепромышленного
исполнения, вместе с тем значительно улучшена влагозащита трансформатора.
В трансформаторах серии ГВ основание и верхняя крышка изготовлены из
стеклонаполненного армамида, а внутренняя часть собранного трансформатора полностью
залита специальным электротехническим компаундом, что обеспечивает герметичность
катушки и выводов контактной группы.
Обозначение,
тип
трансформатора
ПТМ-АГВ
ПТ-25 АГВ 1 исп.
ПТ-25 АГВ 2 исп.
ПРТ-АГВ 1 исп
ПРТ-АГВ 2 исп
ПОБС-2АГВ
ПОБС-3АГВ
ПОБС-5АГВ
СОБС-2АГВ
СОБС-3АГВ
СОБС-3БГВ
СТ-4ГВ
СТ-5ГВ
СТ-6ГВ
Габаритные
Основные технические данные изделия
размеры,мм
Номинальное
(длина,
Мощность,
Частота, Масса,
напряжение обмоток
ширина,
кВА
Гц
кг
Первичная Вторичная
высота)
Путевые трансформаторы
0,035
220
8,1
50/60
2,82
95х82х126
0,065
220
60,0
25/30
5,5
145х125х144
0,065
220
120,0
25/30
5,5
145х125х144
0,065
220
12,0
25/30
5,5
145х125х144
0,065
220, 110
12,0
25/30
5,5
145х125х144
0,3
220, 110
17,6
50/60
9,1
145х125х173
0,3
220, 110
248,0
50/60
8,3
145х125х173
0,3
220, 110
44,0
50/60
9,1
145х125х173
0,135
0,05
0,05
0,016
0,025
0,04
Сигнальные трансформаторы
220
35,0
50/60
110
82,6
50/60
15, 30
54,4
50/60
220
15,8
50/60
220
17,5
50/60
110, 220
14,6
50/60
Ι Ι. Воздухозборники ВУПЗ- 05Э и ВУПЗ-15Э.
5,8
3,15
3,15
1,73
2,72
3,1
145х125х144
95х82х133
95х82х133
95х82х107
95х82х126
95х82х133
2.1 Воздухозборник ВУПЗ- 05Э.
(фото и хар-ки с предыдущего каталога)
2.2 Воздухозборник ВУПЗ-15Э.
Воздухосборник ВУПЗ-15Э предназначен для дистанционного управления вагонным
замедлителем. Управление может осуществляться оператором непосредственно
тумблерами на панели БУК ЭП с ведущего воздухосборника ВУПЗ-15Э или дистанционно
с рабочего места за пультом оператора из кабины наблюдения или с помощью аппаратуры
автоматического управления, размещенной на горочном посту сортировочной горки.






Основным отличием от воздухосборника ВУПЗ-05Э является применение нового блока
управления электропневматического БУК ЭП-М, который имеет следующие особенности:
раздельное электропневмоуправление каждым из двух блоков клапанов
воздухосборника. При этом упрощается реализация более точного задания порогов
уровней по ступеням торможения и обеспечивается резервирование при выходе из строя
одного из электропневмораспределителей;
расширенные диапазоны напряжений питания и управления. Наличие отдельного
источника питания в БУК ЭП-М от цепи обогрева 230В позволяет значительно снизить
требования к качеству и длине проводов управления воздухосборником;
наличие двух датчиков давления и двух датчиков температуры, с автоматическим
выбором второго при неисправности первого;
для связи с горочным постом могут использоваться высокоскоростные интерфейсы
CAN 2.0B и RS-485 с гальванической (оптической) развязкой. По данным интерфейсам
передается вся телеметрия, информация о включенных режимах, принятых командах и
состояние исправности узлов ВУПЗ-15Э. Дополнительно интерфейс поддерживает прием
с горочного поста команд включения режимов торможения (оттормаживания);
реализован подсчет количества срабатываний отдельно по каждой катушке
электропневмораспределителей и по каждой ступени торможения. Также реализован
подсчет времени наработки (общего и с момента последнего включения). Данная
информация может быть передана на горочный пост;
выходы управления катушками электропневмораспределителей выполнены в виде
интеллектуальных ключей, что предотвращает их выход из строя при коротких
замыканиях или перегрузках при неправильном подключении. При этом микроконтроллер
определяет обрыв или замыкание в катушке и передает информацию о неисправности на
горочный пост.
Входящий в состав воздухосборника ВУПЗ-15Э абонентский блок АДК-1 аппаратуры
дистанционного контроля АДК позволяет контролировать параметры воздухосборника
(уровень давления воздуха в выходном коллекторе, температуру внутри подогреваемого
блока, напряжение питания, количество включений тормозных клапанов) автономно или
осуществлять дистанционную передачу этих данных на рабочие места оператора
управления замедлителями и (или) дежурного механика. Для приема информации от
абонентских блоков АДК-1 постовое оборудование должно содержать базовые блоки
АДК-1 или аппаратуру дистанционного контроля АДК-2 (АДК-3).
Управление одним вагонным замедлителем осуществляют два воздухосборника ВУПЗ15Э. Один из них (любой по выбору) работает в режиме ВЕДУЩИЙ, другой – в режиме
ВЕДОМЫЙ.
Для управления вагонным замедлителем предусмотрены восемь режимов торможения
(Т0.5; Т1.0; Т1.5; Т2.0; Т2.5; Т3.0; Т3.5; Т4.0) и режим оттормаживания (Р). Для каждого
из режимов торможения Т0.5–Т3.5 предусмотрена установка нижнего и верхнего уровней
давления, в пределах которых давление удерживается автоматически путем включения
тормозных или оттормаживающих клапано
Технические характеристики
Наименование параметра
Напряжение постоянного тока для электроуправления аппаратурой воздухосборника
ВУПЗ-15Э, В
Напряжение питания частотой 50 Гц для электрообогрева аппаратуры воздухосборника
ВУПЗ-15Э, В
Рабочее давление сжатого воздуха, кПа
Габаритные размеры, мм, не более
2120
Масса, кг, не более
2. Трансформаторы сухие однофазные многоцелевые промышленного и бытового
назначения.
2.1 Однофазные трансформаторы серии ОСО и ОСМ.
(фото новое)
Основные технические данные изделия
Номинальное напряжение обмоток, В
Первичной
Вторичной
ОСМ-0,02
ОСМ-0,05
ОСМ-0,063
ОСО-0,1; ОСМ-0,1
ОСО-0,16; ОСМ-0,16
ОСО-0,25; ОСМ-0,25
ОСО-0,4; ОСМ-0,4
ОСО-0,5; ОСМ-0,5
ОСО-0,63; ОСМ-0,63
Мощнос
ть,
кВА
0,02
0,05
0,063
0,1
0,16
0,25
0,4
0,5
0,63
660-380; 380; 220
660-380; 380; 220
660-380; 380; 220
660-380; 380; 220
660-380; 380; 220
660-380; 380; 220
660-380; 380; 220
660-380; 380; 220
660-380; 380; 220
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
ОСО-1,0; ОСМ-1,0
1,0
660-380; 380; 220
12; 24; 29; 36; 42; 56; 110; 130; 220; 260
ОСМ-1,6
1,6
660-380; 380; 220
12; 24; 29; 36; 42; 56; 110; 130; 220; 260
ОСМ-2,5
ОСМ-3,0
ОСМ-4,0
ОСМ-5,0
ОСМ-6,3
ОСМ-7,0
ОСМ-10,0
ОСМ-12,0
ОСМ-16,0
ОСМ-20,0
ОСМ-25,0
ОСМ-30,0
2,5
3,0
4,0
5,0
6,3
7,0
10,0
12,0
16,0
20,0
25,0
30,0
660-380; 380; 220
660-380; 380; 220
660-380; 380- 220
660-380; 380-220
660-380; 380- 220
660-380; 380-220
660-380; 380-220
660-380; 380-220
660-380; 380-220
660-380; 380-220
660-380; 380-220
660-380; 380-220
12; 24; 29; 36; 42; 56; 110; 130; 220; 260
12; 24; 29; 36; 42; 56; 110; 130; 220; 260
12; 24; 29; 36; 42; 56; 110; 130; 220; 260
24; 29; 36; 42; 56; 110; 130; 220; 260
24; 29; 36; 42; 56; 110; 130; 220; 260
24; 29; 36; 42; 56; 110; 130; 220; 260
24; 29; 36; 42; 56; 110; 130; 220; 260
36; 42; 56; 110; 130; 220; 260
36; 42; 56; 110; 130; 220; 260
36; 42; 56; 110; 130; 220; 260
36; 42; 56; 110; 130; 220; 260
36; 42; 56; 110; 130; 220; 260
Наименование
Масса,
кг
Габаритные размеры,
мм
(длина х ширина х высота)
0,52
1
1,3
2,4
3,3
4,0
6,3
8,5
8,5
11
12,5
16,4
17,6
21
23
33
36,5
40,5
55,5
61,5
65
115
132
160
162
60 х 45 х 50
78 х 56 х 65
78 х 67 х 79
120 х 68 х 125
120 х 82 х 125
120 х 90 х 125
120 х 118 х 125
144 х 120 х 152
144 х 120 х 152
180 х 117 х 185 (1 катушка)
160 х 180 х 220 (2 катушки)
180 х 160 х 185 (1 катушка)
160 х 200 х 220 (2 катушки)
270 х 170 х 225
280 х 170 х 225
270 х 220 х 230
290 х 240 х 230
275 х 250 х 280
290 х 260 х 320
290 х 260 х 320
340 х260 х 320
360 х 365 х 550
410 х 365 х 630
470 х 365 х 630
470 х 365 х 630
Трансформаторы однофазные, силовые серий ОСО, ОСМ общего назначения с номинальным
напряжением до 1000В.
Трансформаторы предназначены для питания цепей управления, местного освещения, сигнализации и
автоматики, электродвигателей.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ категории размещения 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ОСО, ОСМ:
О (в начале обозначения) – однофазный;
С – сухой, охлаждение естественное воздушное;
М – многоцелевое назначение;
О (в конце обозначения) – для местного освещения;
ОСМ1 – видоизменение трансформатора серии ОСМ (по требованию заказчика);
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP00 ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ
12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 065 ТУ.
Примечание:
1. В трансформаторах ОСМ-0,02; ОСМ-0,05; ОСМ-0,63 по требованию заказчика обмотки могут быть
залиты специальным электротехническим компаундом, предотвращающим попадание в них воды
(трансформаторы герметизированные ОСМ (Г)).
2. Трансформаторы ОСМ-0,02; ОСМ-0,05; ОСМ-0,63 могут быть полностью помещены в корпус,
изготовленный из стеклонаполненного армамида , и залиты специальным электротехническим
компаундом, что обеспечивает полную защиту магнитопровода и обмоток от воздействия вредных
факторов окружающей среды (трансформаторы с улучшенной герметизацией ОСМ (ГВ)).
3. По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.
3.2 Трансформаторы многоцелевые водозащищенного исполнения серии ОСОВ,
ОСВМ.
(фото новое или с предыдущего каталога)
Наименование
ОСОВ-0,25
ОСОВ-0,4
ОСОВ-0,5
ОСОВ-0,63
ОСВМ-0,25
ОСВМ-0,4
ОСВМ-0,5
ОСВМ-0,63
ОСОВ-1,0;
ОСВМ-1,0
Мощнос
ть,
кВА
Основные технические данные изделия
Номинальное напряжение обмоток, В
Первичной
Вторичной
0,25
0,4
0,5
0,63
0,25
0,4
0,5
0,63
1,0
660; 440; 380; 240; 220; 127
660; 440; 380; 240; 220; 127
660; 440; 380; 240; 220; 127
660; 440; 380; 240; 220; 127
660; 440; 380; 240; 220; 127
660; 440; 380; 240; 220; 127
660; 440; 380; 240; 220; 127
660; 440; 380; 240; 220; 127
660; 440; 380; 240; 220; 127
12; 244 36; 42; 110; 127; 220
12; 244 36; 42; 110; 127; 220
12; 244 36; 42; 110; 127; 220
12; 244 36; 42; 110; 127; 220
12; 244 36; 42; 110; 127; 220
12; 244 36; 42; 110; 127; 220
12; 244 36; 42; 110; 127; 220
12; 244 36; 42; 110; 127; 220
12; 244 36; 42; 110; 127; 220
5,9
11
11,5
17
5,9
11
11,5
17
13
1,6
660; 440; 380; 240; 220; 127
12; 244 36; 42; 110; 127; 220
25
22
2,5
660; 440; 380; 240; 220; 127
12; 244 36; 42; 110; 127; 220
28
365 х 340 х 285
(1 катушка)
270 х 270 х 320
(2 катушки)
365 х 340 х 335
4,0
660; 440; 380; 240; 220; 127
12; 244 36; 42; 110; 127; 220
41
365 х 340 х 335
6,3
660; 440; 380; 240; 220; 127
12; 244 36; 42; 110; 127; 220
52
365 х 340 х 385
ОСОВ-1,6;
ОСВМ-1,6
ОСОВ-2,5;
ОСВМ-2,5
ОСОВ-4,0;
ОСВМ-4,0
ОСОВ-6,3;
ОСВМ-6,3
Масса,
кг
Габаритные
размеры,
мм
(длина х ширина
х высота)
200 х 200 х 200
200 х 200 х 215
200 х 200 х 215
200 х 200 х 215
250 х 200 х 180
250 х 200 х 195
250 х 200 х 195
250 х 200 х 195
200 х 200 х 280
Трансформаторы однофазные силовые серий ОСОВ, ОСВМ, водозащищенного
исполнения общего назначения с номинальным напряжением до 1000В.
Трансформаторы предназначены для питания ламп местного освещения и
электроинструмента в шахтах, неопасных по пыли, газу; в производствах с повышенной
влажностью (например, в не отапливаемых и невентилируемых подземных помещениях);
для ламп в судовых, корабельных и других помещениях, в которых возможно длительное
наличие воды или частая конденсация влаги на стенах и потолке.
Трансформаторы установлены в бак.
Климатическое исполнение У; УХЛ категории размещения 2; 3; 4; 5 по ГОСТ 15150.
Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ОСОВ, ОСВМ, ТСВМ:
О (в начале обозначения) – однофазный;
Т(в начале обозначения) – трехфазный;
С – сухой, охлаждение естественное воздушное;
В – водозащищенное исполнение;
М – многоцелевое назначение;
О (в конце обозначения) – для местного освещения;
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP65 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ТУ 16-517.701-15 (серия ОСВМ;
ОСОВ).
Примечание:
4. По требованию заказчика трансформаторы могут изготавливаться в
герметизированном исполнении – быть залиты электротехническим
компаундом, предотвращающим от попадания в них воды и других
агрессивных сред.
5. По согласованию сторон трансформаторы могут выпускаться с другими
сочетаниями напряжения.
6. В стадии разработки: трансформаторы ОСВМ-10; ОСВМ-16; ОСВМ-20; ОСВМ25.
3.3 Трансформаторы многоцелевые и водозащищенного исполнения серии ОСМ Т,
ОСВМ Т.
(фото новое)
Наименовани
е
ОСМ Т-0,02
ОСМ Т-0,05
Основные технические данные изделия
Мощно
Номинальное напряжение обмоток, В
сть,
Мат Первично
Вторичной
кВА
ериа
й
л
обмо
ток
0,02
12; 24; 36; 42; 56; 110; 130;
Cu
380; 220
220; 260
0,05
Cu
380; 220
12; 24; 36; 42; 56; 110; 130;
Масс
а,
кг
Габаритные
размеры,
мм
(длина х
ширина х
высота)
0,55
70 х 70 х 45
1
78 х 78 х 65
ОСМ Т-0,06*
ОСМ Т-0,063
0,06
0,063
Cu
230
Cu
380; 220
ОСМ Т-0,1
0,1
ОСМ Т-0,16
0,16
ОСМ Т-0,25
0,25
ОСМ Т-0,4
0,4
ОСМ Т-0,63
0,63
Cu
Al
ОСМ Т-1,0
1,0
Cu
ОСМ Т-1,6
1,6
Cu
ОСВМ Т-1,6
1,6
Cu
Cu
Cu
Al
Cu
Cu
660; 380;
220
660; 380;
220
660; 380;
220
660; 380;
220
660-380220
660; 380;
220
660; 380;
220
660; 380;
220
220; 260
22-25
12; 24; 36; 42; 56; 110; 130;
220; 260
18; 24; 36; 42; 56; 110; 130;
220; 260
12; 24; 36; 42; 56; 110; 130;
220; 260
24; 36; 42; 56; 110; 130; 220;
260
24; 36; 42; 56; 110; 130; 220;
260
36; 42; 56; 110; 130; 220;
260
220; 260; 360
220; 260; 360
220; 260; 360
1,15
1,15
97 х 97 х 42
78 х 78 х 79
2,3
100 х 100 х 50
1,8
1,7
2,7
110 х 110 х 50
125 х 125 х 58
120 х 120 х 65
120 х 120 х 125
9,0
6,5
13
200 х 200 х 112
173 х 173 х 81
200х200х75
14,7
210 х 210 х 85
23
265х340х260
Трансформаторы однофазные, силовые тороидальные серий ОСМ Т; ОСВМ Т общего
назначения с номинальным напряжением до 1000В. Трансформаторы ОСМ Т
предназначены для работы в самых различных отраслях промышленного производства, в
цепях управления, осветительных устройствах (низковольтное освещение), в источниках
бесперебойного питания, устройствах радиоэлектронной аппаратуры, в медицинском и
диагностическом оборудовании.
Трансформаторы ОСВМ Т используются в источниках бесперебойного питания и в
осветительной технике, для питания ламп местного освещения и электроинструмента в
шахтах, неопасных по пыли, газу; в производствах с повышенной влажностью (например,
в не отапливаемых и не вентилируемых подземных помещениях); для ламп в судовых,
корабельных и других помещениях, в которых возможно длительное наличие воды или
частая конденсация влаги на стенах и потолке.
Трансформаторы ОСВМ Т установлены в бак.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ категории размещения 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ОСМ Т; ОСВМ Т:
О – однофазный;
С – сухой, охлаждение естественное воздушное;
В – водозащишенный;
М – многоцелевое назначение;
Т – тороидальный;
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP00 ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 065 ТУ; ТУ 16-517.
701.
Примечание:
7. *Данный трансформатор применяется для устройств сигнализации,
централизации и блокировки железнодорожного транспорта.
8. В трансформаторах ОСМ Т-0,02; ОСМ Т-0,05 по требованию заказчика
обмотки могут быть залиты специальным электротехническим компаундом,
предотвращающим попадание в них воды.
9. По согласованию сторон трансформаторы могут выпускаться с другими
сочетаниями напряжения.
3.4 Трансформаторы однофазные промышленного и бытового назначения серии
ОСЗМ.
(фото новое)
Наименован
ие
Основные технические данные изделия
Мощнос
Номинальное напряжение обмоток, В
ть,
Первично
Вторичной
кВА
й
ОСЗМ-2,5
2,5
ОСЗМ-3,0
3,0
ОСЗМ-4,0
4,0
ОСЗМ-5,0
5,0
ОСЗМ-6,3
6,3
380; 220
ОСЗМ-7,0
7,0
380; 220
ОСЗМ-10,0
10,0
ОСЗМ-12,0
ОСЗМ-16,0
ОСЗМ-20,0
12,0
16,0
20,0
380; 220
380; 220
380; 220
380; 220
380; 220
12; 24; 29; 36; 42; 56; 110; 130;
220; 260
12; 24; 29; 36; 42; 56; 110; 130;
220; 260
12; 24; 29; 36; 42; 56; 110; 130;
220; 260
24; 29; 36; 42; 56; 110; 130; 220;
260
24; 29; 36; 42; 56; 110; 130; 220;
260
24; 29; 36; 42; 56; 110; 130; 220;
260
24; 29; 36; 42; 56; 110; 130; 220;
260
36; 42; 56; 110; 130; 220; 260
36; 42; 56; 110; 130; 220; 260
23
Габаритные
размеры,
мм
(длина х ширина
х высота)
310 х 212 х 300
25
310 х 212 х 300
36
310 х 242 х 300
41
350 х 242 х 300
48
310 х 342 х 365
55,5
360 х 380 х 370
61,5
360 х 380 х 370
Масса,
кг
420 х 365 х 610
440 х 365 х 610
440 х 365 х
380; 220
36; 42; 56; 110; 130; 220; 260
690max
ОСЗМ-25,0
25,0
380; 220
160
470 х 365 х
56; 110; 130; 220; 260
690max
ОСЗМ-30,0
30,0
380; 220
162
470 х 365 х
56; 110; 130; 220; 260
690max
Трансформаторы однофазные, силовые серии ОСЗМ общего назначения с
номинальным напряжением до 1000В.
Трансформаторы предназначены для включения в однофазную сеть переменного
тока частоты 50 Гц или 60 Гц и питания пониженным напряжением цепей управления,
местного освещения, сигнализации и автоматики, электродвигателей, для бытовых нужд
Трансформаторы снабжены защитным кожухом.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ категории размещения 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ОСЗМ:
О – однофазный;
С – сухой, охлаждение естественное воздушное;
З – защищенный;
380; 220
380; 220
65
120
136
М – многоцелевое назначение;
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP22; IP23 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 065 ТУ.
Примечание:
По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями
напряжения.
3.5 Трансформаторы однофазные силовые серии ТС.
(фото новое)
Наименова
ние
Основные технические данные изделия
Материал Мощность, Номинальное напряжение обмоток,
обмоток
кВА
В
Первичной
Вторичной
ТС-0,63
Cu
ТС-3,75
Cu
0,63
3,75
380- 220
380- 220
5; 12; 19; 24; 36; 42;
110; 127-1000
5; 12; 19; 24; 36; 42;
110; 127-1000
Масса,
кг
10,4
36
Габаритны
е размеры,
мм
(длина х
ширина х
ысота)
180 х 117 х
187
284 х 230 х
265
Трансформаторы однофазные, силовые серии ТС общего назначения с номинальным
напряжением до 1000В.
Трансформаторы предназначены для включения в однофазную сеть переменного
тока частоты 50 Гц или 60 Гц и питания пониженным напряжением выпрямительных
схем, станков, электрического инструмента и различных потребителей в
электроустановках общего назначения.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ТС:
Т – трансформатор;
С – силовой.
Числовое значение в киловольт – амперах – номинальная мощность.
Охлаждение естественное воздушное.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Положение в пространстве: для трансформаторов до 1,0 кВА - любое; для
трансформаторов свыше 1,0 кВА - на горизонтальной плоскости.
Степень защиты IP00 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 065 ТУ.
Примечание: По согласованию сторон трансформаторы могут выпускаться с
другими сочетаниями напряжения.
ΙV. Трансформаторы трёхфазные промышленного и бытового назначения.
4.1 Трансформаторы трехфазные промышленного назначения серии ТС, ТСМ.
(фото новое)
Наименование
ТС-0,1; ТСМ-0,1
ТС-0,16; ТСМ-0,16
ТС-0,25; ТСМ-0,25
ТС-0,4; ТСМ-0,4
ТС-0,5; ТСМ-0,5
ТС-0,63; ТСМ-0,63
ТС-1,0; ТСМ-1,0
ТС-1,6; ТСМ-1,6
ТС-2,5; ТСМ-2,5
ТС-4,0; ТСМ-4,0
ТС-5,0; ТСМ-5,0
ТС-6,3; ТСМ-6,3
ТС-10,0; ТСМ-10,0
ТС-16,0; ТСМ-16,0
ТС-20,0; ТСМ-20,0
ТС-25,0; ТСМ-25,0
ТС-30,0; ТСМ-30,0
ТС-35,0; ТСМ-35,0
ТС-40,0; ТСМ-40,0
Основные технические данные изделия
Мат Мо Номинальное напряжение обмоток, В
ери щно Первичной
Вторичной
ал
сть,
обм кВА
ото
к
Cu
660-380;
5; 12; 19; 24; 36; 42;
0,1
380-220
110; 127-220
Cu
660-380;
5; 12; 19; 24; 36; 42;
0,16
380-220
110; 127-220
Cu
660-380;
5; 12; 19; 24; 36; 42;
0,25
380-220
110; 127-220
Cu
660-380;
5; 12; 19; 24; 36; 42;
0,4
380-220
110; 127-220
Cu
660-380;
5; 12; 19; 24; 36; 42;
0,5
380- 220
110; 127-220
Cu
660-380;
5; 12; 19; 24; 36; 42;
0,63
380- 220
110; 127-220
Cu
660-380;
5; 12; 19; 24; 36; 42;
1,0
380- 220
110; 127-220
Cu
660-380;
12; 19; 24; 36; 42; 110;
1,6
Al
380- 220
127-1000
Cu
660-380;
12; 19; 24; 36; 42; 110;
2,5
Al
380- 220
127-1000
Cu
660-380;
12;19; 24; 36; 42; 110;
4,0
Al
380- 220
127-1000
Cu
660-380;
24; 36; 42; 110; 1275,0
380- 220
1000
Cu
6,3
660-380;
24; 36; 42; 110; 127380- 220
1000
Cu 10,0
660-380;
24; 36; 42; 110; 127380- 220
1000
Cu 16,0
660-380;
36; 42; 110; 127380- 220
1000
Cu 20,0
660-380;
36; 42; 110; 127380- 220
1000
Cu 25,0
660-380;
36; 42; 110; 127380- 220
1000
Cu 30,0
660-380;
42; 110; 127380- 220
1000
Cu 35,0
660-380;
42; 110; 127380- 220
1000
Cu 40,0
660-380;
110; 127380- 220
1000
Мас
са,
кг
Габаритные
размеры,
мм
(длина х ширина х
ысота)
5,1
232 х 105 х 160
5,1
232 х 105 х 160
6
232 х 105 х 160
8,6
245 х 155 х 160
9,1
245 х 155 х 160
9,7
245х 155 х 160
20
255 х 170 х 215
27
25
31
32
38
41,5
45
260 х 150 х 230
260 х 150 х 230
270 х 235 х 250
270 х 255 х 250
270 х 255 х 250
400 х 305 х 315
400 х 305 х 315
54
400 х 320 х 315
88
410 х 365 х 445
135
535 х 365 х 550
165
535 х 365 х 610
165
535 х 365 х 610
240
610 х 365 х 610
483
720 х 485 х 860
393
720 х 485 х 860
ТС-50,0; ТСМ-50,0
Cu
50,0
ТС-63,0; ТСМ-63,0
Cu
63,0
ТС-85,0; ТСМ-85,0
Cu
85,0
ТС-100,0; ТСМ100,0
Cu
100,
0
660-380;
380- 220
660-380;
380- 220
660-380;
380- 220
660-380;
380- 220
110; 1271000
110; 1271000
1271000
1271000
413
760 х 503 х 860
484
830 х 525 х 860
523
960 х 535 х 825
618
1044 х 535 х 825
Трансформаторы трехфазные, силовые серий ТС, ТСМ общего назначения с
номинальным напряжением до 1000В.
Трансформаторы предназначены для включения в трехфазную сеть переменного
тока частоты 50 Гц или 60 Гц и питания пониженным напряжением выпрямительных
схем, станков, электрического инструмента и различных потребителей в
электроустановках общего назначения.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ТС, ТСМ:
Т – трехфазный;
С – сухой, охлаждение естественное воздушное;
М – многоцелевое назначение;
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP00 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671134. 038 ТУ.
Схемы и группы соединения обмоток:
Yн/∆-11; ∆/∆-0; ∆/Yн-11; Yн/Y-0
Примечание:
10. По согласованию сторон трансформаторы могут выпускаться с другими
сочетаниями напряжения.
4.2 Трансформаторы трехфазные промышленного и бытового назначения серии
ТСЗ, ТСЗИ, ТСЗМ.
(фото новое)
Наименование
Основные технические данные изделия
Матери Мощн
Номинальное напряжение
ал
ость,
обмоток, В
обмото
кВА
Первичной
Вторичной
к
Cu
12; 24; 36; 42;
1,6
660; 380; 220
Al
100; 127-220
Cu
12; 24; 36; 42;
2,5
660; 380; 220
Al
100; 127-220
Cu
12; 24; 36; 42;
4,0
660; 380; 220
Al
100; 127-220
Cu, Al
12; 24; 36; 42;
5,0
660; 380; 220
100; 127-220
Cu, Al
6,3
12; 24; 36; 42;
660; 380; 220
100; 127-220
Cu, Al
10,0
36; 42; 100; 127660; 380; 220
220
Cu, Al
16,0
660; 380; 220 42; 100; 127-220
Масса,
кг
Габаритные
размеры, мм
(длина,
ширина,
высота)
ТСЗ-1,6; ТСЗИ-1,6;
28
310х225х300
ТСЗМ-1,6
26
ТСЗ-2,5; ТСЗИ-2,5;
32
310х235х300
ТСЗМ-2,5
33
310х255х300
ТСЗ-4,0; ТСЗИ-4,0;
39
310х255х300
ТСЗМ-4,0
42,5
335х305х350
ТСЗ-5,0; ТСЗИ-5,0;
49
335х305х350
ТСЗМ-5,0
ТСЗ-6,3; ТСЗИ-6,3;
55
340х320х350
ТСЗМ-6,3
ТСЗ-10,0; ТСЗИ-10,0;
93
570х315х460
ТСЗМ-10,0
ТСЗ-16,0; ТСЗИ-16,0;
142
565х365х560
ТСЗМ-16,0
ТСЗ-20,0; ТСЗИ-20,0;
Cu, Al
20,0
162
565х365х620
660; 380; 220 42; 100; 127-220
ТСЗМ-20,0
ТСЗ-25,0; ТСЗИ-25,0;
Cu, Al
25,0
174
565х365х620
660; 380; 220 42; 100; 127-220
ТСЗМ-25,0
ТСЗ-30,0; ТСЗИ-30,0;
Cu, Al
30,0
215
625х365х620
660; 380; 220
110; 127-220
ТСЗМ-30,0
ТСЗ-35,0; ТСЗИ-35,0;
Cu, Al
35,0
400
760х485х860
660; 380; 220
110; 127-220
ТСЗМ-35,0
ТСЗ-40,0; ТСЗИ-40,0;
Cu, Al
40,0
405
760х485х860
660; 380; 220
110; 127-220
ТСЗМ-40,0
ТСЗ-50,0; ТСЗИ-50,0;
Cu, Al
50,0
420
760х505х870
660; 380; 220
127-220
ТСЗМ-50,0
ТСЗ-63,0; ТСЗИ-63,0;
Cu, Al
63,0
491
870х525х870
660; 380; 220
127-220
ТСЗМ-63,0
ТСЗ-85,0; ТСЗИ-85,0;
Cu
85,0
530
1000х535х825
660; 380; 220
127-220
ТСЗМ-85,0
ТСЗ-100,0; ТСЗИ-100,0;
Cu
100,0
626
1100х535х825
660; 380; 220
127-220
ТСЗМ-100,0
Трансформаторы трехфазные, силовые серий ТСЗ, ТСЗИ, ТСЗМ общего назначения
с номинальным напряжением до 1000В.
Трансформаторы предназначены для включения в трехфазную сеть переменного
тока частоты 50 Гц или 60 Гц и питания пониженным напряжением выпрямительных
схем, станков, электрического инструмента и различных потребителей в
электроустановках общего назначения.
Трансформаторы снабжены защитным кожухом.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ТСЗ, ТСЗИ, ТСЗМ:
Т – трехфазный;
С – сухой, охлаждение естественное воздушное;
З – защищенный;
И – для питания электроинструмента;
М – многоцелевое назначение;
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP22; IP23 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671134. 038 ТУ.
Схемы и группы соединения обмоток:
Yн/∆-11; ∆/∆-0; ∆/Yн-11; Yн/Y-0
Примечание:
По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями
напряжения.
4.3 Трансформаторы трёхфазные многоцелевые водозащищенного исполнения
серии ТСВМ.
(фото новое )
Наименован
ие
Мощ
ность,
кВА
ТСВМ-0,63
0,63
Основные технические данные изделия
Номинальное напряжение обмоток, В
Первичной
Вторичной
Масс
а,
кг
Габаритные
размеры,
мм
(длина х ширина
х высота)
365х 340х 285
660; 440; 415;
26; 36; 42; 110; 127;
17
380; 220
133;220;230; 380; 400
ТСВМ-1,0
1,0
660; 440; 415;
26; 36; 42; 110; 127; 133;
28
365х340х335
380; 220
220;230; 380; 400
ТСВМ-1,6
1,6
660; 440; 415;
26; 36; 42; 110; 127; 133;
30
365х340х335
380; 220
220;230; 380; 400
ТСВМ-2, 5
2,5
660; 440; 415;
26; 36; 42; 110; 127; 133;
39
365х340х335
380; 220
220;230; 380; 400
ТСВМ-4,0
4,0
660; 440; 415;
26; 36; 42; 110; 127; 133;
45
365х340х335
380; 220
220;230; 380; 400
ТСВМ-6,3
6,3
660; 440; 415;
26; 36; 42; 110; 127; 133;
52
395х340х385
380; 220
220;230; 380; 400
ТСВМ-10,0
10,0 660; 440; 415;
36; 42; 110; 127; 133; 220;
120
584х510х526
380; 220
230; 380; 400
ТСВМ-16,0
10,0 660; 440; 415;
36; 42; 110; 127; 133; 220;
180
730х530х720
380; 220
230; 380; 400
ТСВМ-20,0
20,0 660; 440; 415;
36; 42; 110; 127; 133; 220;
220
730х530х720
380; 220
230; 380; 400
ТСВМ-25,0
25,0 660; 440; 415;
36; 42; 110; 127; 133; 220;
220
730х530х720
380; 220
230; 380; 400
Трансформаторы трехфазные, силовые серий ТСВМ водозащищенного исполнения
общего назначения с номинальным напряжением до 1000В.
Трансформаторы предназначены для питания ламп местного освещения и
электроинструмента в шахтах, неопасных по пыли, газу; в производствах с повышенной
влажностью (например, в не отапливаемых и невентилируемых подземных помещениях);
для ламп в судовых, корабельных и других помещениях, в которых возможно длительное
наличие воды или частая конденсация влаги на стенах и потолке.
Трансформаторы установлены в бак.
Климатическое исполнение У; УХЛ категории размещения 2; 3; 4; 5 по ГОСТ 15150.
Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.
Расшифровка условного обозначения ТСВМ:
Т – трехфазный;
С – сухой, охлаждение естественное воздушное;
В – водозащищенное исполнение;
М – многоцелевое назначение;
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP65 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671134.038 ТУ (серия ТСВМ).
Схемы и группы соединения обмоток трансформаторов серии ТСВМ:
Yн / ∆ - 11; ∆ / ∆ - 0; ∆ / Yн-11; Yн/Y-0
Примечание:
11. По требованию заказчика трансформаторы могут изготавливаться в
герметизированном исполнении – быть залиты электротехническим
компаундом, предотвращающим от попадания в них воды и других
агрессивных сред.
12. По согласованию сторон трансформаторы могут выпускаться с другими
сочетаниями напряжения.
V. Трансформаторы однофазные разделительные и безопасные разделительные.
5.1 Трансформаторы однофазные разделительные и безопасные разделительные
серии ОСМР, ОСМРТ, ОСЗМР
(фото новое)
Наименование
Мощность,
кВА
ОСМР -0,02
ОСМР -0,05
ОСМР -0,063
ОСМР -0,1
ОСМР -0,16
ОСМР -0,25
ОСМР -0,4
ОСМР -0,63
ОСМР -1,0 (1 катушке)
ОСМР – 1,0 (2 катушки)
ОСМР -1,6 (1 катушке)
ОСМР – 1,6 (2 катушки)
ОСМР -2,5
ОСЗМР-2,5
ОСМР -3,0
ОСЗМР-3,0
ОСМР -4,0
ОСЗМР-4,0
ОСМР -5,0
ОСЗМР-5,0
ОСМР -6,3
ОСЗМР-6,3
ОСМР -7,0;
ОСЗМР-7,0
ОСМР -8,0
ОСЗМР-8,0
0,02
0,05
0,063
0,1
0,16
0,25
0,4
0,63
1,0
1,0
1,6
1,6
2,5
3,0
4,0
5,0
Основные технические данные изделия
Номинальное напряжение обмоток, В
Первичной
Вторичной
380; 220
380; 220
380; 220
380; 220
380; 220
380; 220
380; 220
380; 220
380; 220
380; 220
380; 220
380;220
5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260
5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260
12; 24; 296; 36; 42; 56; 110; 130; 220; 260
12; 24; 296; 36; 42; 56; 110; 130; 220; 260
12; 24; 296; 36; 42; 56; 110; 130; 220; 260
12; 24; 296; 36; 42; 56; 110; 130; 220; 260
380; 220
12; 24; 29; 36; 42; 56; 110; 130; 220; 260
380; 220
12; 24; 29; 36; 42; 56; 110; 130; 220; 260
380; 220
12; 24; 29; 36; 42; 56; 110; 130; 220; 260
380; 220
24; 29; 36; 42; 56; 110; 130; 220; 260
6,3
380; 220
7,0
380; 220
8,0
380; 220
24; 29; 36; 42; 56; 110; 130; 220; 260
24; 29; 36; 42; 56; 110; 130; 220; 260
24; 29; 36; 42; 56; 110; 130; 220; 260
Масса,
кг
0,52
1
1,3
2,4
3,3
4,0
6,3
8,5
11
12,5
16,4
17,6
21
23,5
23
25,5
33
35,5
37
41
40,5
43
55,5
59
60
62,5
Габаритные размеры,
мм
(длина х ширина х
высота)
60 х 45 х 50
78 х 56 х 65
78 х 67 х 79
120 х 68 х 125
120 х 82 х 125
120 х 90 х 125
120 х 118 х 125
144 х 120 х 152
180 х 117 х 185
160 х 200 х 220
180 х 160 х 185
160 х 200 х 220
270 х 170 х 230
310 х 212 х 300
270 х 170 х 230
310 х 212 х 300
270 х 220 х 230
310 х 242 х 300
290 х 240 х 230
350 х 242 х 300
275 х 250 х 280
310 х 242 х 365
290 х 260 х 320
360 х 380 х 370
290 х 260 х 320
430 х350 х360
ОСМР -10,0
ОСЗМР-10,0
ОСМР -12,0
ОСЗМР-12,0
ОСМР -16,0
ОСЗМР-16,0
ОСМР -20,0;
ОСЗМР-20,0
ОСМР -25,0
ОСЗМР-25,0
ОСМР Т-0,25
ОСМР Т-0,4
10,0
12,0
16,0
20,0
380; 220
36; 42; 56; 110; 130; 220; 260
380; 220
36; 42; 56; 110; 130; 220; 260
380; 220
36; 42; 56; 110; 130; 220; 260
380; 220
36; 42; 56; 110; 130; 220; 260
25,0
380; 220
0,25
0,4
380; 220
380; 220
36; 42; 56; 110; 130; 220; 260
36; 42; 56; 110; 130; 220; 260
36; 42; 56; 110; 130; 220; 260
61,5
63
65
67
115
129
132
146
160
170
2,7
4,0
290 х260 х 320
430 х350 х360
340 х 260 х 320
430 х350 х 360
450 х 365х 550
450 х365 х 610max
410 х 365 х 630
440 x365 x 690max
410 х 365 х 550
440 x 365 x690max
Ø115х 65
Ø125х75
Трансформаторы однофазные, разделительные и безопасные разделительные серии
ОСМР, ОСМРТ, ОСЗМР общего назначения с номинальным напряжением до 1000В.
Разделительный трансформатор – это трансформатор, первичная обмотка
которого электрически не связана со вторичными обмотками с целью исключения
опасности, обусловленной возможностью случайного одновременного прикасания к земле
и токоведущим частям или нетоковедущим частям, которые могут оказаться под
напряжением в случае повреждения изоляции.
Безопасный разделительный трансформатор – это разделительный
трансформатор, предназначенный для питания цепей сверхнизким (до 50 В) напряжением.
Трансформаторы предназначены для включения в однофазную сеть переменного
тока частоты 50 Гц или 60 Гц и питания пониженным напряжением цепей управления,
местного освещения (в том числе низковольтное освещение), сигнализации и автоматики,
электродвигателей, в источниках бесперебойного питания; для бытовых нужд.
Трансформаторы ОСЗМР снабжены защитным кожухом.
Климатическое исполнение У, УХЛ категории размещения 2; 3; 4 по ГОСТ 15150.
Климатическое исполнение ОМ, Т категории размещения 3; 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ОСЗМР:
О – однофазный;
С – сухой, охлаждение естественное воздушное;
З – защищенный;
М – многоцелевое назначение;
Р - разделительный;
ОСМР1: 1 – видоизменение конструкции.
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP00 по ГОСТ 14254 для ОСМР И ОСМР Т;
и IP21; IP22; IP23 по ГОСТ 14254 для ОСЗМР.
Класс трансформаторов I, II по ГОСТ 30030.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 067 ТУ; ГОСТ 30030.
Примечание:
По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями
напряжения.
В соответствии с ГОСТ IEC 61558-2-6 возможно изготовление безопасных
разделительных трансформаторов большей номинальной мощности по взаимному
соглашению с потребителем.
VΙ. Трансформаторы трёхфазные разделительные и безопасные разделительные.
6.1 Трансформаторы трехфазные разделительные и безопасные разделительные
серии ТСМР, ТСЗМР.
(фото)
Наименование
ТСМР-0,1
ТСМР-0,16
ТСМР-0,25
ТСМР-0,4
ТСМР-0,5
ТСМР-0,63
ТСМР-1,0
ТСМР-1,6;
ТСЗМР-1,6
ТСМР-1,6;
ТСЗМР-1,6
ТСМР-2,5;
ТСЗМР-2,5
ТСМР-2,5;
ТСЗМР-2,5
ТСМР-4,0;
ТСЗМР-4,0
ТСМР-4,0;
ТСЗМР-4,0
ТСМР-5,0;
ТСЗМР-5,0
ТСМР-6,3;
ТСЗМР-6,3
ТСМР-10,0;
ТСЗМР-10,0
ТСМР-16,0;
ТСЗМР-16,0
ТСМР-20,0;
ТСЗМР-20,0
ТСМР-25,0;
ТСЗМР-25,0
ТСМР-30,0;
ТСЗМР-30,0
ТСМР-35,0
ТСЗМР-35,0
ТСМР-40,0;
Основные технические данные изделия
Матери Мощнос Номинальное напряжение обмоток,
ал
ть,
В
обмото
кВА
Первичной
Вторичной
к
Cu
12; 24; 36; 42; 100;
0,1
660; 380; 220
127-220
Cu
12; 24; 36; 42; 100;
0,16
660; 380; 220
127-220
Cu
12; 24; 36; 42; 100;
0,25
660; 380; 220
127-220
Cu
12; 24; 36; 42; 100;
0,4
660; 380; 220
127-220
Cu
12; 24; 36; 42; 100;
0,5
660; 380; 220
127-220
Cu
12; 24; 36; 42; 100;
0,63
660; 380; 220
127-220
Cu
12; 24; 36; 42; 100;
1,0
660; 380; 220
127-220
12; 24; 36; 42; 100;
Cu
1,6
660; 380; 220
127-220
12; 24; 36; 42; 100;
Al
1,6
660; 380; 220
127-220
12; 24; 36; 42; 100;
Cu
2,5
660; 380; 220
127-220
12; 24; 36; 42; 100;
Al
2,5
660; 380; 220
127-220
12; 24; 36; 42; 100;
Cu
4,0
660; 380; 220
127-220
12; 24; 36; 42; 100;
Al
4,0
660; 380; 220
127-220
12; 24; 36; 42; 100;
Cu
5,0
660; 380; 220
127-220
12; 24; 36; 42; 100;
Cu
6,3
660; 380; 220
127-220
Cu
10,0
660; 380; 220
36; 42; 100; 127-220
Cu
16,0
660; 380; 220
42; 100; 127-220
Cu
20,0
660; 380; 220
42; 100; 127-220
Cu
25,0
660; 380; 220
42; 100; 127-220
Cu
30,0
660; 380; 220
110; 127-220
Cu
35,0
660; 380; 220
110; 127-220
Cu
40,0
660; 380; 220
110; 127-220
Габаритные
размеры, мм
Масса,
(длина, ширина,
кг
высота)
5,1
5,1
6
232х105х160
232х105х160
232х105х160
8,6
247х155х160
9,1
247х155х160
9,7
255х155х160
20
255х170х215
26
28
24
26
30
32
31
33
36
39
38,5
42,5
45
49
51
55
88
93
135
142
153
162
165
174
206
215
390
400
395
260х150х230
310х225х300
260х150х230
310х225х300
270х235х250
310х235х300
270х255х250
310х255х300
280х255х250
310х255х300
400х305х315
335х305х350
400х305х315
335х305х350
400х320х315
340х320х350
410х370х445
570х370х460
535х365х560
555х365х560
555х365х610
625х365х610
555х365х610
625х365х610
610х365х620
625х365х620
720х485х880
760х485х860
720х485х860
ТСЗМР-40,0
405
760 х 485 х 860
Трансформаторы трехфазные, разделительные и безопасные разделительные серий
ТСМР, ТСЗМР общего назначения с номинальным напряжением до 1000В.
Разделительный трансформатор – это трансформатор, первичная обмотка
которого электрически не связана со вторичными обмотками с целью исключения
опасности, обусловленной возможностью случайного одновременного прикасания к земле
и токоведущим частям или нетоковедущим частям, которые могут оказаться под
напряжением в случае повреждения изоляции.
Безопасный разделительный трансформатор – это разделительный
трансформатор, предназначенный для питания цепей сверхнизким (до 50 В) напряжением.
Трансформаторы предназначены для включения в трехфазную сеть переменного
тока частоты 50 Гц или 60 Гц и питания пониженным напряжением выпрямительных
схем, станков, электрического инструмента и различных потребителей в
электроустановках общего назначения.
Трансформаторы ТСЗМР снабжены защитным кожухом.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.
Класс трансформаторов I, II по ГОСТ 30030.
Расшифровка условного обозначения трансформаторов серии ТСМР, ТСЗМР:
Т – трехфазный;
С – сухой, охлаждение естественное воздушное;
М – многоцелевое назначение;
З – защищенный;
Р – разделительный;
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP00; IP22; IP23 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 067 ТУ; ГОСТ 30300.
Схемы и группы соединения обмоток:
Yн/∆-11; ∆/∆-0; ∆/Yн-11; Yн/Y-0
Примечание: По согласованию сторон трансформаторы могут выпускаться с
другими сочетаниями напряжения.
В соответствии с ГОСТ IEC 61558-2-6 возможно изготовление безопасных
разделительных трансформаторов большей номинальной мощности по взаимному
соглашению с потребителем.
VΙΙ. Ящик трансформаторный понижающий (ЯТП).
7.1 Ящик трансформаторный понижающий серии ЯТП и ЯТПР.
(Фото новое)
Ящик трансформаторный понижающий (ЯТП) предназначены для питания сетей
местного освещения напряжением 12В, 24В, 36В, 42В, а также для подключения
переносных светильников и электроинструмента. Номинальная мощность ЯТП, ЯТПР
может находиться в пределах от 0,1кВА до 1,6кВА. Питающее напряжение ЯТП не
должно превышать 1000В.
В качестве функционального блока могут быть использованы трансформатор
безопасный разделительный типа ОСМР ИАЯК 671.111.067 ТУ, трансформатор типа
ОСМ ИАЯК 671.111.065 ТУ или трансформатор типа ОСО ТУ 16-517.701-15
В качестве оболочки могут быть использованы ящики типа ЩМП ТУ 3439-00118461115-2009.
Расшифровка условного обозначения ЯТП - ящик трансформаторный
понижающий, Р - при использовании в качестве функционального блока безопасного
разделительного трансформатора.
Частота – 50Гц.
Класс защиты I, II по ГОСТ 12.2.007.0-75
Климатическое исполнение У2, У3, УХЛ2, УХЛ3, ОМ5 по ГОСТ 15150.
Степень защиты IP30, IP54 по ГОСТ 14254.
Тип ЯТП
Мощност
ь, кВА
ЯТП 0,1;
ЯТПР 0,1
ЯТП 0,16;
ЯТПР 0,16
ЯТП 0,25;
ЯТПР 0,25
ЯТП 0,4;
ЯТПР 0,4
ЯТП 0,63;
ЯТПР 0,63
ЯТП 1,0;
ЯТПР 1,0
ЯТП 1,6;
ЯТПР 1,6
0,1
Номинальное напряжение, В
Питающей сети Местного
освещения
220, 380
12, 24,36,42
Масса,
кг.
Габариты, мм
дл., шир., выс.
4,4
240х160х170
0,16
5,3
240х160х170
0,25
6,0
240х160х170
0,4
8,3
240х160х170
0,63
10,5
240х160х170
1,0
19,0
365х490х250
1,6
25,3
365х490х250
VΙΙΙ. Трансформаторы лифтовые серий ТСЛ, ТЛУ; ТОЛ; ТСН
(фото новое)
8.1 Трансформаторы лифтовые серий ТСЛ, ТЛУ; ТОЛ; ТСН
Наименован
ие
Мате
риал
обмот
ок
Основные технические данные изделия
Мощно
Номинальное напряжение обмоток, В
сть,
Первично
Вторичной
кВА
й
Масса,
кг
Габаритные
размеры,
мм
(длина х ширина
х высота)
5,1
232 х 105 х 160
5,1
232 х 105 х 160
6
232 х 105 х 160
8,5
247 х 155 х 160
9,1
247 х 155 х 160
Трехфазные
ТСЛ-0,1
Cu
ТСЛ-0,16
Cu
ТСЛ-0,25
Cu
ТСЛ-0,4
Cu
ТСЛ-0,5
Cu
0,1
0,16
0,25
0,4
0,5
660-380;
380- 220
660-380;
380- 220
660-380;
380- 220
660-380;
380- 220
660-380;
380- 220
5; 12; 19; 24; 36; 42; 85-95;
110; 127-220
5; 12; 19; 24; 36; 42; 85-95;
110; 127-220
5; 12; 19; 24; 36; 42; 85-95;
110; 127-220
5; 12; 19; 24; 36; 42; 85-95;
110; 127-220
5; 12; 19; 24; 36; 42; 85-95;
110; 127-220
ТСЛ-0,63
Cu
ТСЛ-1,0
Cu
ТСЛ-1,6
Cu
ТСЛ-2,5
Cu
ТСЛ-4,0
Cu
0,63
1,0
1,6
2,5
4,0
Однофазные
ТЛУ-2
Cu
0,43
ТЛУ-3
Cu
0,22
ТОЛ-1А
ТОЛ-2
Cu
Cu
0,55
0,3
660-380;
380- 220
660-380;
380- 220
660-380;
380- 220
660-380;
380- 220
660-380;
380- 220
380-400415
380-400415
380-415
380-400415
5; 12; 19; 24; 36; 42; 85-95;
110; 127-220
5; 12; 19; 24; 36; 42; 85-95;
110; 127-220
12; 19; 24; 36; 42; 85-95; 110;
127-1000
12; 19; 24; 36; 42; 85-95; 110;
127-1000
12; 19; 24; 36; 42; 85-95; 110;
127-1000
54-124; 110
69; 110; 55
110-130; 110; 20-22; 12-24
12; 22-24; 110; 110-130
9,5
255 х 155 х 160
20
255 х 170 х 215
27
260 х 150 х 230
30
270 х 230 х 250
38
270 х 255 х 250
6,5
120 х 120 х145
4
100х100х130
8,5
6,5
144 х 130 х 152
180х130х125
20-22-24; 110-125-130;110120-145;
11,1
180 х 145 х 165
24-36
Трансформаторы лифтовые серий ТСЛ, ТЛУ, ТОЛ, ТСН общего назначения с
номинальным напряжением до 1000В.
ТСН-А-1,05
Cu
1,0
380-400415
Трансформаторы предназначены для включения в сеть переменного тока частоты 50
Гц или 60 Гц и питания пониженным напряжением устройств управления лифтами.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ТСЛ:
Т – трехфазный;
С – сухой;
Л – лифтовый
Расшифровка условного обозначения трансформаторов серии ТЛУ; ТОЛ; ТСН:
Т – трансформатор;
Л – лифтовый;
У – для управления;
О – однофазный;
С – сухой;
Н – регулирование напряжения.
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Охлаждение естественное воздушное.
Степень защиты IP00 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ
12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ
12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671134. 038 ТУ; ИАЯК.
671111. 065 ТУ.
IX. Трансформаторы серии ОС-ИН (однофазный сухой для
индукционного нагревателя)
Трансформатор ОС-ИН – (однофазный сухой для индукционного
нагревателя) предназначен для встраивания в индукционные нагреватели
подшипников и других тел замкнутого профиля (муфт, звездочек, втулок).
Климатическое исполнение У, УХЛ категория размещения 3; 4 по ГОСТ
15150
Расшифровка условного обозначения трансформаторов серии ОС-ИН:
О – однофазный;
С – сухой;
ИН – для индукционного нагревателя.
Трансформаторы изготавливаются следующих типоразмеров (мощностей)
2кВт, 3кВт и 5кВт, 6кВт. В комплект трансформаторов входит активный
элемент и набор сменных замыкающих планок. Размер замыкающей планки
(ярма) соответствует внутреннему диаметру нагреваемой детали.
Класс защиты I по ГОСТ 12.2.007.0
Трансформаторы изготавливаются с покрытием эмалью ПФ-115 RAL 7040.
Возможно изготовление в оцинкованном варианте.
Трансформаторы 3кВт, 5кВт, 6кВт могут изготавливаться с катушками,
залитыми специальным компаундом.
Основные характеристики приведены в табл.1
Таблица 1
Трансформатор
Мощность,
кВт
Габариные
размеры,
ШхГхВ* мм.
Установочные
размеры, ШхГ
мм.
2
205х116х250
180х86
ОС-ИН - 2
ОС-ИН - 3
3
332х139х250
211х71
ОС-ИН - 5
5
350х140х260
255х86
ОС-ИН - 6
350x140x260
255x86
6
* размер указан без учета размера съемной планки (ярма)
Следующую страницу
Мин. внутренний
диаметр
нагреваеого
изделия, мм.
10
15
20
20
