Топографический план участка местности: Методические указания

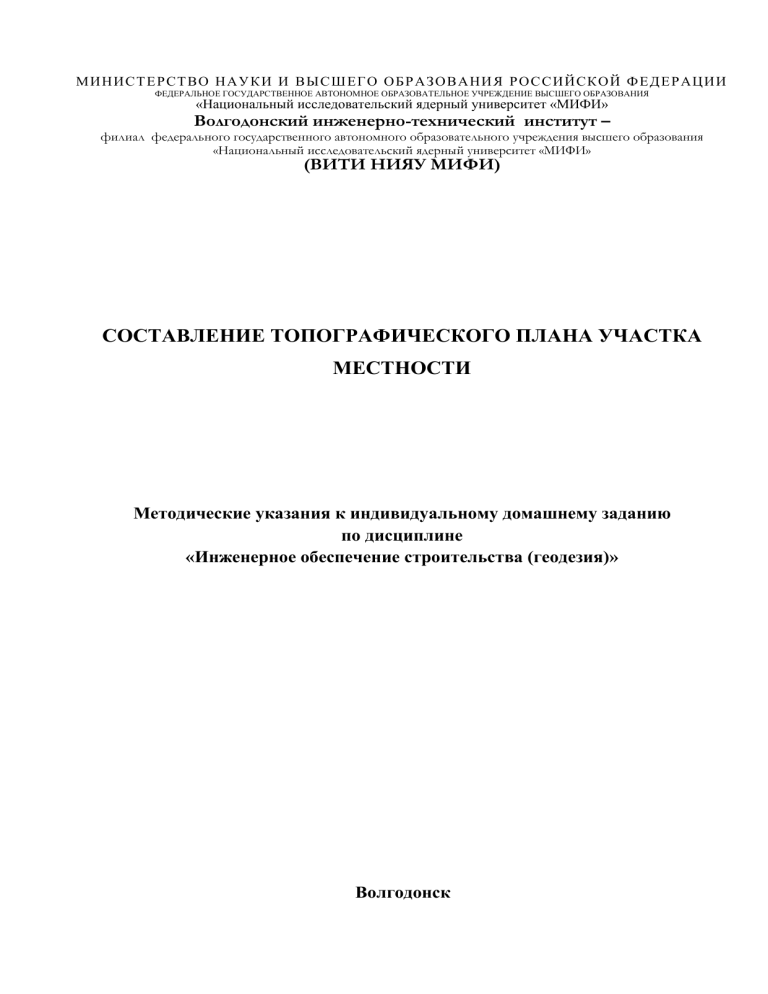

М И Н И С Т Е Р СТ В О Н А У К И И В Ы С Ш Е Г О О Б Р А З О В А Н И Я Р О С С И Й С К О Й Ф Е Д Е Р А Ц И И
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«Национальный исследовательский ядерный университет «МИФИ»
Волгодонский инженерно-технический институт –
филиал федерального государственного автономного образовательного учреждения высшего образования
«Национальный исследовательский ядерный университет «МИФИ»
(ВИТИ НИЯУ МИФИ)
СОСТАВЛЕНИЕ ТОПОГРАФИЧЕСКОГО ПЛАНА УЧАСТКА
МЕСТНОСТИ
Методические указания к индивидуальному домашнему заданию
по дисциплине
«Инженерное обеспечение строительства (геодезия)»
Волгодонск
Топографическая съемка и съемочное обоснование
Топографическая съемка – комплекс геодезических работ, выполняемых
на местности для составления топографических карт и планов. Съемке и отображению на топографических планах подлежат все элементы ситуации, подземные и наземные коммуникации, а также рельеф местности.
Топографическую съемку выполняют с точек съемочного обоснования,
положение которых известно в принятой системе координат. Съемочное обоснование развивается от пунктов плановых и высотных опорных сетей. Наиболее распространенным видом съемочного обоснования являются теодолитные
хода, которые должны опираться на пункты геодезической сети. Длины теодолитных ходов зависят от масштаба съемки и условий местности. Для съемки в
масштабе 1:500 для застроенной территории длина хода не должна превышать
0,8 км, а для незастроенной – 1,2 км. Длины сторон теодолитного хода должны
быть не более 350 м и не менее 20 м. Измерения производятся мерными лентами, рулетками и дальномерами с относительными ошибками 1:3000, 1:2000 и
1:1000 в зависимости от рельефа местности.
Углы теодолитных ходов измеряются теодолитом одним приемом со
средней квадратической ошибкой 30”. Расхождение углов в полуприеме не
должно превышать 45”.
Определение отметок точек съемочного обоснования производится либо
геометрическим, либо тригонометрическим нивелированием. Полученные невязки по ходам не должны превышать допустимых значений, определяемых по
формулам:
- для геометрического нивелирования
(1)
f h доп  50 мм  L ;
- для тригонометрического нивелирования
(2)
f h доп  200 мм  L ,
где L – длина хода в км.
Точки съемочного обоснования закрепляют на местности либо временными знаками (деревянными кольями, металлическими трубами, штырями и
т.д.), либо, если их предполагается использовать в дальнейшем, постоянными
знаками.
Различают следующие виды топографических съемок: горизонтальная,
мензульная, тахеометрическая, аэрофототопографическая, фототеодолитная и
нивелирование поверхности. По результатам выполненных полевых измерений
и произведенной камеральной обработки составляются топографические планы.
Топографическим называется план с изображением ситуации и рельефа
местности. Если на плане изображена только ситуация, то план называется
ситуационным или контурным.
2
1. Выполнение индивидуального задания:
«Составление топографического плана участка местности
по результатам тахеометрической съемки»
Цель работы: освоить методику обработки теодолитных ходов и журнала тахеометрической съемки; изучить методику и освоить построение плана топографической съемки в масштабе 1:500.
Пособия и принадлежности: микрокалькулятор с тригонометрическими
функциями, ведомость вычисления координат точек теодолитного хода, рабочая тетрадь, лист чертежной бумаги формата А3, линейка Дробышева ЛД-1 или
металлическая линейка (длиной 50 см), масштабная линейка, транспортир, готовальня, карандаши твердости 3Т или 4Т, тушь (черная, коричневая и зеленая).
Заданием предусматривается построение топографического плана участка местности по результатам горизонтальной и тахеометрической съемок, приведенных в приложениях, в два этапа.
Первый этап
1. Обработка журнала измерений углов и длин сторон в теодолитном ходе и
вычерчивание схемы теодолитного хода по измеренным углам.
2. Вычисление координат вершин теодолитного хода.
3. Построение ситуационного плана участка местности.
Второй этап
4. Вычисление высот вершин (точек) теодолитного хода.
5. Вычислительная обработка журнала тахеометрической съемки.
6. Нанесение на ситуационный план пикетов (реечных точек).
7. Интерполирование и проведение горизонталей.
8. Оформление (вычерчивание) топографического плана.
1.1.
Исходные данные
На участке местности был проложен теодолитный ход, в котором измерены правые по ходу горизонтальные углы и длины сторон. Результаты полевых
измерений сведены в журнал теодолитной съемки (табл. 1). Съемка подробностей выполнена способами перпендикуляров, промеров и угловых засечек (абрис на рис. 1 и табл. 2). Результаты тахеометрической съемки сведены в журнал
(табл. 3 и кроки на рис. 2).
По данным, приведенным в таблицах и рисунках, необходимо составить
план теодолитно-тахеометрической съемки.
Исходные данные для студентов дневной и вечерней форм обучения выдаются преподавателем индивидуально.
Перед выполнением задания студенту-заочнику следует определить исходные данные индивидуального варианта, которые устанавливаются индивидуально или по шифру зачетной книжки.
Индивидуальными исходными данными являются:
1. Дирекционный угол стороны 1 – 2 теодолитного хода. Он определяется
3
следующим образом: градусы дирекционного угла равняются числу, составленному пятой и шестой цифрами, считая от начала шифра. Минуты соответствуют числу, составленному третьей и четвертой цифрами шифра. Число минут должно быть меньше 60, если число минут получается больше 60, то из
этого числа необходимо вычислить 60 и остаток принять за число минут дирекционного угла.
Пример. Шифр 793175, дирекционный угол линии 1 - 2 равен 57°13';
шифр 799483, дирекционный угол линии 1 - 2 равен 38°49'.
2. Условные координаты точки 1.
Абсцисса Х равняется числу, составленному из первой, второй и третьей
цифр шифра. Ордината - из остальных цифр шифра.
Пример: шифр 793075, то Х = 793,00 м, Y = 175,00 м.
3. Отметки станций и реечных точек тахеометрической съемки.
Для получения отметок точек по варианту индивидуального задания,
необходимо в последнюю графу журнала тахеометрической съемки вписать
числа, которые должны быть больше чисел, стоящих в предпоследней графе
этого журнала на число, составленное из двух последних цифр шифра. При
этом число целых равно пятой цифре шифра, а число десятых - шестой.
Пример: если шифр 705348, следовательно, Δh = 4,8 м и в графе 15 против
числа 67,5 (отметка реечной точки №1) должно быть записано 67,5+4,8=72,3 и
также для всех остальных реечных точек. Вместо H1 = 69,80м и H2 = 63,60м
должно быть записано H1 = 69,80+4,8=74,6м и и H2 = 63,60+4,8=68,4м.
2.2. Определение координат точек съемочного обоснования
В прил. 2 приведен журнал полевых измерений. Необходимо, используя
отсчеты по горизонтальному кругу, вычислить горизонтальные углы из полуприема, среднее значение угла из двух полуприемов, среднее значение длины
стороны хода, вычертить схему угла в графе «Примечание» согласно схеме
теодолитного хода (прил. 2). Углы вычисляют с округлением до 0,1, а длины
сторон – до 0,01 м.
Вычисление координат вершин теодолитного хода ведется в специальной
ведомости установленной формы (прил. 4) в следующем порядке. Из обработанного журнала измерений горизонтальных углов в соответствующие графы
ведомости переписывают: номера вершин, средние значения измеренных углов
(с введенными поправками из прил. 12 для своего варианта), горизонтальные
проложения di сторон теодолитного хода, которые вычисляют по формуле:
d  D  cos ,
(6)
где  - угол наклона, а также записывают заданные: дирекционный угол исходной стороны 1-2, координаты начальной точки.
Вычисляют сумму измеренных горизонтальных углов изм., записывают
ее внизу столбца под чертой, а ниже – теоретическую сумму их, которая в замкнутом многоугольнике вычисляется по формуле:
4
теор. = 180(n - 2) ,
(7)
где n – число измеренных углов.
Затем вычисляют угловую невязку теодолитного хода:
f = изм. - теор
(8)
и сравнивают ее с допустимой, вычисляемой по формуле:
fдоп =  1´ n
(9)
Все эти величины записывают внизу графы 2.
Для разомкнутого теодолитного хода теоретическая сумма углов вычисляется по формулам:
- для правых углов теор. = 180n – (к - н);
( 10 )
- для левых углов теор. = 180n + (к - н),
( 11 )
где n – число углов;
к и н – соответственно исходные дирекционные углы конечной и начальной сторон.
Если полученная невязка превышает допустимую, то, значит, имеются
ошибки в вычислениях или измерениях, тогда измерения выполняют заново.
Если f  fдоп, то производится уравнивание углов, которое заключается в
приведении суммы измеренных углов к теоретической путем введения поправок Vi поровну в каждый угол. Знак поправок противоположен знаку невязки.
Поправки вычисляют делением невязки на число углов.
f
( 12 )
Vi   .
n
Сумма поправок должна равняться невязке, взятой с противоположным знаком.
Так как вычисления ведутся с округлением до 0,1, то не всегда невязка делится
на число углов без остатка. В этом случае остаток распределяют, вводя в некоторые углы дополнительно по 0,1, как правило, образованные короткими сторонами.
Например: fn = + 2,3, число углов n = 5, тогда
 2  3'
V =
= - 0,4 и остаток – 0,3.
5
Чтобы сумма поправок равнялась величине невязки, необходимо в три
угла ввести дополнительно по – 0,1. Таким образом, в два угла вводят поправки по – 0,4 и в три по – 0,5, и сумма их будет равна – 2,3.
Если величина невязки меньше числа углов, то поправки по 0,1 вводят не
во все углы, а в первую очередь образованные короткими сторонами, чтобы соблюдалось вышеуказанное требование равенства суммы поправок невязке, взятой с обратным знаком. Поправки записывают над измеренными углами.
После этого вычисляют исправленные углы βиспр., прибавляя к измеренным значениям углов поправки:
βиспр. = βизм. + Vβ .
( 13 )
Контролем правильности введения поправок служит равенство суммы
исправленных углов теоретической, т.е. испр. = теор.
5
Вычисление дирекционных углов сторон теодолитного хода и их румбов
выполняется по исправленным углам.
Так как измеренные углы «правые», то для вычисления дирекционных
углов сторон теодолитного хода используется формула:
αi,i+1 = α,i-1,i + 180 - βi,
( 14 )
где i – номер вершины теодолитного хода в начальной точке стороны, дирекционный угол которой вычисляется.
Контролем правильности вычислений дирекционных углов служит повторное получение исходного дирекционного угла α1-2 в замкнутом или конечного дирекционного угла в разомкнутом ходе.
α1-2 = α5-1 + 180 - β1 .
( 15 )
Дирекционные углы записывают в строки, расположенные между строками с номерами вершин теодолитного хода. Затем вычисляются значения румбов r по формулам зависимости между ними и дирекционными углами, помня,
что румб – это острый угол между стороной теодолитного хода и ближайшим к
ней направлением меридиана – северным или южным.
В соответствии с румбами записывают знаки приращений координат и с
помощью микрокалькулятора с функциями вычисляют приращения координат
по формулам:
x  d  cos  d  cos r ;
( 16 )
y  d  sin   d  sin r .
Для контроля правильности измерения длин сторон теодолитного хода и
оценки точности вычисляют невязки fx и fy приращений координат по координатным осям X и Y путем суммирования приращений координат по формулам:
f x   xизм   xтеор ;
f y   yизм   yтеор ,
( 17 )
где   xтеор.= xк – xн;   yтеор= yк – yн – разности координат конечной и
начальной точек.
Для замкнутого многоугольника теоретическая сумма приращений координат равна нулю, и практически невязка будет равна алгебраической сумме
приращений координат. При этом суммируют отдельно положительные и отрицательные приращения координат. Затем получают их сумму.
Чтобы убедиться, допустима или нет линейная невязка хода, вычисляют
абсолютную линейную невязку fs хода:
f s  f x2  f y2 ,
( 18 )
а затем относительную ошибку хода по формуле:
fs
1
1
.


2000
d d
fs
6
( 19 )
Если полученная относительная ошибка меньше допустимой, то производят уравнивание приращений координат, а если больше, то имеется ошибка в
вычислениях, еѐ следует выявить и устранить.
Поправки в приращения вводят пропорционально длинам сторон и вычисляют по формулам:
f
Vxi   x  d i ;
d
( 20 )
fy
V yi  
 di .
d

Поправки вычисляют в сантиметрах и записывают над соответствующим приращением. Контролем правильности вычисления поправок служит равенство их
суммы невязке, взятой с обратным знаком. После этого вычисляют исправленные приращения координат, складывая алгебраически вычисленное приращение и поправку:
xi испр  xi  Vxi ;
( 21 )
yi испр  yi  V yi .
Контролем правильности вычислений служит равенство суммы исправленных приращений их теоретической сумме.
Вычисление координат вершин теодолитного хода, которое является заключительным действием, и выполняется по формулам:
xi  xi 1  xi 1,i ;
( 22 )
y i  yi 1  yi 1,i .
Контролем правильности вычислений служит получение координат конечной точки хода. В замкнутом многоугольнике – получение координат исходной точки 1. Пример вычислений приведен в прил.4.
2.3. Построение ситуационного плана
Построение ситуационного плана включает подготовку основы, нанесение на нее точек съемочного обоснования и элементов ситуации. Основой для
составления плана называется построенная на листе чертежной бумаги и оцифрованная сетка квадратов (рис. 1). Основу можно готовить с помощью графопостроителя, координатографа, специальной линейки В.Ф. Дробышева, а при отсутствии этих средств, с помощью металлической линейки, циркуляизмерителя и масштабной линейки в следующем порядке.
На листе чертежной бумаги остро заточенным карандашом большой
твердости (3Т, 4Т) прочеркиваются диагонали, по ним откладываются равные
отрезки, соединив концы которых, получается прямоугольник, являющийся основанием для построения сетки квадратов. Необходимо линии сетки расположить так, чтобы территория участка съемки не выходила за пределы внутренней рамки, которая должна располагаться от краев листа бумаги на расстояниях:
7
4 – 5 см от верхнего края;
3 – 4 см от левого и правого краев;
8 см от нижнего края.
Чтобы выполнить это условие, поступают следующим образом. На расстоянии 8 см от нижнего края листа бумаги проводят линию параллельно нижней стороне прямоугольника (оси Y), а на расстоянии 3 – 4 см от левого края
бумаги проводят линию, параллельную левой стороне прямоугольника (оси X).
Эти две линии будут сторонами внутренней рамки плана.
Подписывают линии значениями координат так, чтобы они были кратны
5 или 10 м и меньше минимальных значений координат X и Y точек теодолитного хода. Они, как правило, не будут кратными (в метрах) стороне квадрата.
Рис.1. Построение сетки квадратов.
(Оцифровка дана условная)
8
Вычисляют расстояние (в масштабе плана) от внутренней рамки до стороны первого полного квадрата, откладывают его на проведенных линиях и получают положение вершины первого квадрата, а затем от нее откладывают отрезки по 10 см вверх и вправо. Аналогично строят правую (восточную) и верхнюю (северную) стороны рамки, отмечают на них 10 см отрезки и после соединения соответственных точек на противоположных линиях получают на плане
сетку квадратов и прямоугольников. Линии координатной сетки подписывают
значениями координат (оцифровывают) в соответствии с масштабом плана.
Контроль построений осуществляют сравнением длин сторон и диагоналей
квадратов с помощью циркуля-измерителя. Отклонение в длинах не должно
превышать 0,2 мм.
Построение теодолитного хода осуществляют по координатам его вершин. Чтобы участок съемки располагался в середине листа, необходимо соответствующим образом подписать координатную сетку. Для этого необходимо
вычислить разности экстремальных значений координат по оси Х и оси У и
середины отрезков, соответствующих разностям, разместить на равных удалениях от сторон координатной сетки. После этого определяют координаты углов
координатной сетки, которые подписывают во всех ее углах.
Точки теодолитного хода наносят на основу по их координатам. Сначала
по оцифровке координатных линий определяют квадрат, в котором располагается точка, затем вычисляют разности x и y координат точек и координатных линий, ограничивающих квадрат. Откладывают величины x и y на соответствующих противоположных сторонах квадрата и, соединив концы отрезков прямыми линиями, в их пересечении получают положение наносимой точки.
Правильность построения точек теодолитного хода контролируют сравнением расстояний между ними: полученными с плана при помощи циркуляизмерителя и масштабной линейки, и с горизонтальными проложениями согласно ведомости вычисления координат. Расхождения не должны превышать
0,3 мм в масштабе плана. Нанесенные на основу точки теодолитного хода обводят кружком и соединяют тонкими карандашными линиями, рядом подписывают номер точки.
Нанесение элементов ситуации на основу производится с использованием
масштабной линейки, циркуля-измерителя, транспортира и прямоугольного
треугольника. Используя абрисы горизонтальной съемки, наносят на основу
точки и контуры ситуации от соответствующих точек и сторон теодолитного
хода, согласно примененным способам съемки на местности, переводя в масштаб плана измеренные линейные величины. Все элементы ситуации вычерчиваются карандашом тонкими линиями или точечным пунктиром.
Точки, снятые способом створов, наносят на план, откладывая измеренные до них расстояния от начальной точки вдоль стороны теодолитного хода.
Точки, снятые способом перпендикуляров, наносят, откладывая расстояние от начальной точки стороны теодолитного хода до основания перпендикуляра и расположив в этой точке прямоугольный треугольник так, чтобы один
9
его катет был направлен вдоль стороны хода, по другому катету откладывают
длину перпендикуляра.
Для нанесения точек, снятых полярным способом, совмещают центр
транспортира с вершиной хода, принятой за полюс, а нулевой диаметр направляют вдоль стороны хода, по которой был ориентирован ноль лимба при съемке. Откладывают измеренный теодолитом угол по дуге транспортира, отмечают
его точкой, по направлению от полюса на отмеченную точку откладывают измеренное при съемке расстояние и получают на плане положение снятой точки.
Для нанесения на план положения контурной точки, снятой угловой засечкой, по транспортиру в точках хода откладывают измеренные углы от соответствующих сторон хода и на пересечении прочерченных направлений получают положение определяемой точки.
Нанесение точек, снятых линейной засечкой, производится с помощью
циркуля-измерителя и масштабной линейки. Взяв в раствор циркуляизмерителя измеренное расстояние, ставят одну ножку (иглу) его в начальную
точку отрезка и проводят дугу. Аналогично проводят дугу от начала второго
отрезка и на пересечении дуг получают положение снятой точки.
В данной работе съемка элементов ситуации осуществлялась способами
перпендикуляров, линейных засечек, створов и полярным.
Построенный в карандаше ситуационный план подлежит проверке преподавателем, и после устранения выявленных недочетов его вычерчивают в
условных знаках тушью. Зарамочное оформление делают по образцу (прил. 10).
Вычерченный ситуационный план служит основой для составления топографического плана.
3. Тахеометрическая съемка.
3.1. Производство тахеометрической съемки
Тахеометрическая съемка является одним из основных видов съемки для
создания топографических планов небольших участков незастроенной и малозастроенной территории. Тахеометрическую съемку осуществляют с пунктов
опорной и съемочной геодезической сети, которая может быть создана в виде
теодолитно-нивелирных ходов, когда отметки точек хода определяются геометрическим нивелированием, или проложением тахеометрических ходов. Тахеометрическая съемка выполняется либо теодолитом, либо тахеометром.
Методика работ при тахеометрической съемке с помощью теодолита заключается в следующем.
Теодолит центрируют над точкой съемочного обоснования. Ошибка центрирования не должна превышать 1,0 мм. Измеряют высоту инструмента. При
двух положениях вертикального круга (КП и КЛ) берут отсчеты по вертикальному кругу на смежные точки теодолитного хода. По нитяному дальномеру измеряют расстояния до этих точек.
10
Затем приступают непосредственно к съемке, которая выполняется при
одном положении вертикального круга (КЛ). При этом ориентируют лимб горизонтального круга на одну из смежных точек съемочного обоснования, т.е.,
совмещая нуль алидады с нулем лимба и закрепив алидаду, наводят зрительную
трубу на ориентируемую точку. В дальнейшем для измерения положения пикетных точек зрительную трубу теодолита наводят вращением алидады. На
съемочные пикеты устанавливают дальномерные рейки и берут отсчеты в следующей последовательности: по рейке определяют расстояния до пикетных точек; по горизонтальному и вертикальному кругам. Если съемочный пикет является контурной точкой, отсчет по вертикальному кругу не берется. Результаты
измерений записывают в журнал тахеометрической съемки.
Пикетные точки на участке съемки выбираются таким образом, чтобы по
ним можно было изобразить на плане ситуацию и рельеф местности. Поэтому
их предпочитают располагать на всех характерных точках рельефа. При съемке
ситуации определяют границы угодий, гидрографию, дороги, контуры зданий,
колодцы и т.д.
При выполнении съемки на каждой станции составляется абрис, на котором показывают положение станций, направления на ориентируемые точки
съемочного обоснования. Нумерация пикетных точек такая же, как и в журнале.
Направление понижения рельефа указывается на абрисе стрелками, проводимыми между соответствующими съемочными пикетами.
По окончании работ на каждой станции производят для контроля замыкание горизонта, т.е. ориентируют на исходное направление.
С появлением электронных тахеометров стала возможна полная автоматизация производства тахеометрической съемки. Электронные тахеометры выполняют съемку также с точек съемочного обоснования. На пикетные точки
устанавливают специальные вехи с отражателями, которые должны входить в
комплект прибора. На станции определяют высоты прибора и положения отражателя на вехе и заносят все необходимые данные в память тахеометра. При
наведении на отражатель автоматически определяются горизонтальный и вертикальный углы, а также расстояния до измеряемых точек. Встроенная в тахеометр ЭВМ производит обработку полученных значений и в результате чего вычисляются координаты X, Y и Z снимаемых точек. В процессе съемки учитываются все поправки в измеряемые расстояния и углы.
В первом случае вычислительная обработка включает вычисление координат вершин теодолитного хода и их высот, вычисление отметок съемочных
пикетных точек. Вычисления ведут на бланках или в журналах. Уравнивание
геодезических измерений производят упрощенным способом, вручную или на
ЭВМ.
Для застроенной территории топографический план составляется в два
этапа. Сначала по результатам горизонтальной съемки наносится ситуация, а
затем на полученный план наносится изображение рельефа. Для незастроенной
территории топографический план составляется сразу по результатам тахеометрической съемки.
11
Составление топографического плана включает графические построения,
вычерчивание и зарамочное оформление. Топографический план составляется
на чистой основе – чертежной бумаге высокого качества (ватмане) с вычерченной на ней и оцифрованной координатной сеткой. Сначала на основу по вычисленным координатам наносят точки съемочного обоснования, а затем графическими построениями элементы ситуации по результатам горизонтальной (теодолитной) съемки, отраженным в журналах и на абрисах. Рельеф на ситуационный план наносят по результатам тахеометрической съемки, изображают его
горизонталями и подписями отметок пикетов, равномерно расположенных на
площади плана.
3.2. Обработка результатов тахеометрической съемки
Высотным обоснованием съемки служит ход технического нивелирования, проложенный по точкам теодолитного хода. Результаты нивелирования
приведены на схеме высотного обоснования (прил.6), на которой стрелками показано направление нивелирного хода и приведены уравненные превышения
между точками. Отметки вершин теодолитного хода вычисляют в ведомости
(прил. 7) от исходной отметки первой точки по формуле:
Hк+1 = Hк + hк,к+1 ,
( 23 )
где к – номер точки;
h – превышение между точками.
Последовательно складывая алгебраически отметки и превышения по ходу, повторно получают отметку исходной первой точки. Это служит контролем
правильности вычислений. Отметки точек теодолитного хода вычисляют с точностью 0,001 м, а выписывают в журнал тахеометрической съемки с округлением до 0,01 м.
Целью обработки журнала тахеометрической съемки является вычисление отметок пикетных точек.
Обработку журнала тахеометрической съемки начинают с вычисления
места нуля МО вертикального круга по взятым отсчетам на станции:
КЛ  КП
МО 
,
( 24 )
2
где КЛ и КП – отсчеты по вертикальному кругу.
Затем вычисляют углы наклона  на пикетные точки по формуле:
ν  КЛ  МО .
( 25 )
Используя вычисленные углы наклона, вычисляют горизонтальные проложения d до съемочных точек:
d  D  cos 2  ,
( 26 )
где D – расстояние по нитяному дальномеру.
Искомое превышение h определяют по формуле:
h  d  tg  i  l ,
( 27 )
где i - высота инструмента;
12
l - высота визирования.
Вычисления ведут с округлением до 0,01 м. Заключительным действием является нахождение отметок пикетных точек:
Hi = Hст + hi ,
( 28 )
где Hст – отметка станции (точки), с которой выполнялась съемка;
hi – превышение между станцией и пикетом, взятое со своим знаком.
Отметки пикетов вычисляют с точностью до 0,01 м.
3.3 Нанесение на ситуационный план пикетов и проведение горизонталей
Пикеты на план наносят с помощью транспортира и масштабной линейки. Совмещают центр транспортира со станцией на плане, ориентируют его нулевой диаметр по направлению, принятому за начальное при съемке, откладывают горизонтальный угол на определяемую точку и горизонтальное проложение по отмеченному направлению в масштабе плана и получают на плане положение пикета, отмечают его наколом иглы и обозначают соответствующим
условным знаком.
После нанесения на план всех пикетных точек приступают к интерполированию и проведению горизонталей. Горизонтали – это линии равных высот.
Поэтому задача интерполирования сводится к нахождению на плане точек с
одинаковыми отметками и соединению их плавными кривыми линиями. Горизонтали проводят по отметкам, кратным заданной высоте сечения рельефа. Интерполирование производят только между пикетными точками, расположенными на скате одинаковой крутизны, которые на абрисе тахеометрической съемки
показаны стрелками. Применяют аналитический или графические методы интерполирования.
Аналитическое интерполирование выполняется следующим образом. Линейкой измеряется расстояние d между пикетами в мм и вычисляется превышение h между ними как разность их отметок. Вычисляется расстояние от
обоих пикетов до ближайшей к ним горизонтали по формуле:
d
( 29 )
d   h ,
h
где d - расстояние от пикета до ближайшей горизонтали, в мм;
h - разность отметок пикета и горизонтали, положение которой определяется.
Откладывают вычисленное расстояние в направлении соседнего пикета, и
на плане получают положение горизонтали, подписывают ее отметку.
Вычисляется также расстояние между горизонталями (заложение), соответствующее высоте сечения рельефа hсеч:
d
( 30 )
d гор   hсеч .
h
После завершения интерполирования точки с одинаковыми отметками
соединяют сначала пунктирной линией, а затем сглаживают угловатость, уточняя положение горизонталей по всем направлениям и следя за тем, чтобы на
13
41
⊙ .
161,43
.
163,5
163
162,5
162
161,5
скатах одинаковой крутизны расстояние между горизонталями были равными,
и проводят их плавной кривой линией.
Пример. Пусть на плане пикеты, между которыми интерполируем, имеют
вид:
.
⊙
42
163,71
папа
Рис.2
Расстояние между пикетами 41 и 42 на плане d = 64 мм, превышение
между ними h = H42 – H41 = 163,71 – 161,43 = 2,28 м. При высоте сечения рельефа 0,5м между этими пикетами пройдут горизонтали с отметками 161,5 м, 162
м, 162,5 м, 163 м и 163,5 м. Найдем положение этих горизонталей. Вычислим
расстояние от пикета 41 до горизонтали 161,5.
 h = 161,5 – 161,43 = 0,07 м, тогда  d41 =
64
 0,07  1,96  2,0 мм.
2,28
Отложив от пикета 41 по направлению и пикету 42 величину 2 мм, ставим точку и пишем отметку 161,5. Найдем от пикета 42 положение ближайшей
к нему горизонтали с отметкой 163,5.
 d42 =
64
 (163,71  163,5) = 5,89  5,9 мм.
2,28
Откладываем это расстояние от пикета 42 в сторону пикета 41 и получаем
положение горизонтали 163,5.
64
 0,5 = 14,0 мм, откладываем это расстояние меж2,28
ду нанесенными точками, находим положение остальных горизонталей. Заметим, что для каждой пары пикетов, первый множитель в формуле (29) - величина постоянная, что облегчает вычисления. Аналогично находят местоположение горизонталей между остальными пикетами, расположенными на скатах
одинаковой крутизны.
При значительном числе пикетов, а также при отсутствии калькулятора
применяют графические способы интерполирования, основанные на использовании различного вида палеток.
Палетки на кальке (восковке). На листе прозрачной бумаги (кальке) проводят через произвольный, но одинаковый интервал ряд параллельных линий и
подписывают их значениями отметок, кратных высоте сечения рельефа, от самой малой до самой большой, имеющейся на участке съемки. Для нахождения
местоположения горизонталей палетку накладывают на план так, чтобы пикеты, между которыми проводят интерполирование, заняли положение между параллельными линиями на кальке соответственно своей отметке.
Вычислив  dгор =
14
Рис.3.
В таком положении палетки перекалывают иглой циркуля-измерителя точки
пересечения линий на кальке с линией на плане a, b, c, d, e, по которой производится интерполирование (рис.2). Кальку снимают с плана, наколы обводят
кружком и подписывают их отметки, равные отметкам соответствующих параллельных линий на кальке.
Рис. 4
1. Соседние точки соединяются карандашом и на полученных линиях визуально намечаются горизонтали, кратные заданной высоте сечения рельефа.
На рис. 4 между точками 1 и 2 проходит одна горизонталь 26 метров при заданной высоте сечения 1 м. Расстояние от этой горизонтали до точки 1 составляет
0,9, а до точки 2 – 0,3 от заложения, соответствующего 1 м по высоте рельефа.
Между точками 2 и 3 проходят две горизонтали 27 и 28 метров с соответствующими заложениями 0,7, 1,0, 0,5 и т. д.
2. Намеченные следы горизонталей между точками соединяются плавными линиями и изображаются коричневым цветов. В разрывах горизонталей тем
же цветом указываются высоты горизонталей, при чем верх цифр должен быть
направлен в сторону подъема (рис. 4, б горизонталь 27 метров).
Составление топографического плана производится на созданном ситуационном плане. По пикетам, взятым на контурных точках, уточняют и дополняют элементы ситуации. Составленный в карандаше топографический план
15
просматривается преподавателем и, после устранения сделанных замечаний,
вычерчивается студентом тушью разных цветов с соблюдением размеров, приведенных в таблицах условных знаков. Значки растительности (сад, луг) в контуре размещают по разграфке, вычерченной карандашом сетке квадратов.
Вычерчивание производят в таком порядке. Сначала вычерчивается внутренняя рамка, затем точки съемочного обоснования, главные строения и объекты, имеющие значения ориентиров и все остальные контуры. После этого вычерчиваются значки в контурах. Делаются подписи объектов. Затем вычерчиваются горизонтали. В последнюю очередь вычерчивают внешнюю рамку и делают зарамочное оформление.
Цвета применяют следующие:
 зеленый – для элементов гидрографии и крестов пересечения координатных линий внутри плана;
 коричневый – для горизонталей и подписей их отметок;
 черный – для всех остальных элементов и подписей.
Толщина основных горизонталей 0,15 мм, линий контуров 0,1 мм. Отметки горизонталей подписывают в разрывах их, при этом верх цифр должен быть
направлен вверх ската местности. Горизонтали, отметки которых кратны четырем сечениям рельефа, вычерчивают толщиной 0,25 мм. На плане подписывают
отметки 4-5 горизонталей в разных местах его.
Отметки горизонталей, равные целым метрам, подписывают без десятичных знаков.
Пикетные точки на плане вычерчивают точкой диаметром 0,6 мм. Справа
от точки подписывают отметку пикета, без указания его номера, с округлением
до 0,1 м. Высота цифр отметок горизонталей и пикетов 2 мм.
Стороны теодолитного хода тушью не вычерчиваются.
Над внешней рамкой посередине ее подписывается: ПЛАН УЧАСТКА
МЕСТНОСТИ, высота букв 6 мм.
Расчетно-графическая работа оформляется в виде пояснительной записки
на писчей бумаге формата А4. В начале указывается цель работы и приводятся
исходные данные, включающие схемы планового и высотного обоснования,
журналы измерений, абрисы съемки.
Затем дается содержание задания с примерами вычислений. На схеме
планового обоснования стрелкой показывается направление на север.
К пояснительной записке прилагается топографический план, вычерченный тушью разных цветов и оформленный согласно условным знакам [8]. На
титульном листе пояснительной записки вверху листа пишется название учебного заведения (полностью) и название кафедры. Посередине листа пишется
название работы: Создание топографического участка местности. Ниже с правой стороны листа: Выполнил студент группы……. Фамилия, инициалы. Еще
ниже: Принял…….должность и фамилия преподавателя. Внизу листа, посередине: г. Волгодонск и под ним – год выполнения работы.
16
Литература
1. Инженерная геодезия. Учебник для вузов / Е.Б. Клюшин, М.И. Киселев,
Д.Ш. Михелев, В.Д. Фельдман. Под ред. Д.Ш. Михелева. – М.: Высш.
шк., 2001. - 464 с.: ил.
2. Инженерная геодезия. Учебник / Г.А. Федотов. - М.: Высш. шк., 2002. 463 с.: ил.
3. Инженерная геодезия. Учебник / И.Ф. Куштин, В.И. Куштин. Ростов-наДону: изд. Феникс, 2002. - 416 с.
4. Лабораторный практикум по инженерной геодезии: Учеб. Пособие для
вузов / В.Ф. Лукьянов, В.Е. Новак, Н.Н. Борисов и др.- М.: Недра, 1990.334 с.: ил.
5. Основы инженерной геодезии. Учебник. - М.: Высш. шк., изд. Центр
«Академия», 1999. - 300 с.: ил.
6. Практикум по инженерной геодезии. Уч. пособие для вузов / Б.Б. Данилевич, В.Ф. Лукьянов, Б.С. Хейфец и др. Под ред. В.Е. Новека. – М.: Недра,
1987. – 334 с.: ил.
7. Лекции курса «Инженерная геодезия».
8. Условные знаки для топографических планов масштабов 1:5000, 1:2000,
1:1000, 1:500. – М.: Картгеоцентр-Геодезиздат, 2000.
17
ПРИЛОЖЕНИЯ
18
Приложение 1
Журнал измерения углов и сторон теодолитного хода
1
1
2
3
4
5
№ точки визирования
Положение
вертикального круга
№ точки
стояния
Дата ______________г.
Теодолит 4Т30П №________
Горизонтальный
Погода переменная облачность
круг
Мера
линий
прямо,
обратно,
среднее,
м
7
1-2
26,76
26,75
26,76
2-3
58,37
58,40
58,38
3-4
70,49
70,52
70,50
4-5
90,60
90,63
90,62
5-1
76,34
76,32
76,33
Изображение четкое
Наблюдатель____________________
Вертикальный круг
Угол
Отсчет по
Значение угСреднее
Отсчет по Место наклона
Примечания,
горизонт.
ла в полузначение
вертик.
нуля
ν
схема угла
кругу
приемах
угла
кругу
МО
˚ ΄
˚ ΄
˚
΄
˚ ΄
˚ ΄
˚ ΄
2
3
4
5
6
8
9
10
11
5
190 21,0
2
КЛ
88 13,5
0 26
2
102 07,5
0 26,0
88 13,8
0 00,0
5
279 31,0
5
КП
88 14,0
1
2
191 17,0
1
312 30,0
КП
184 02,0
3
128 28,0
184 01,8
1
42 51,0
КЛ
184 01,5
3
218 49,5
-1 57,0
-1 57
2
181 02,5
КЛ
91 55,0
-0 25
4
89 07,5
-0 25,0
91 55,2
2
90 17,5
КП
91 55,5
4
358 22,0
3
12 27,5
КЛ
90 37,5
1 14
5
281 50,0
1 14,0
90 37,8
3
102 37,0
КП
90 38,0
5
11 59,0
4
97 17,5
КП
85 10,0
1
12 07,5
85 09,8
4
185 47,0
КЛ
85 09,5
0 23
1
100 37,5
0 23,0
Примечания: 1. Измерены правые по ходу углы.
2. Углы наклона измерены при круге лево, труба наводилась на высоту, равную высоте прибора.
19
Приложение 2
Ведомость вычисления координат вершин теодолитного хода (пример)
Номера вервершин
хода
Румбы, r
Измеренные
углы (правые)
и поправки
°
1
1
2
3
4
5
΄
Исправленные
углы
°
2
88
184
91
90
85
΄
Дирекционные
углы
°
3
0,3
13,8
0,4
01,8
0,3
55,2
0,3
37,8
0,3
09,8
88
184
91
90
85
Название
΄
4
значения
°
5
Горизонталь
тальное
проложение
сторон
d,м
΄
6
7
14,1
189
37,7
юз:
9
37,7
26,76
185
35,5
юз:
5
35,5
58,35
273
40,0
сз:
86
20,0
70,50
3
01,9
св:
3
01,9
90,60
97
51,8
юв:
82
08,2
76,33
02,2
55,5
38,1
10,1
Приращения координат, м
вычисленные
исправленные
Δx
8
Δy
9
Δx
10
Δy
11
-1
-26,38
-2
-58,07
-2
4,51
-2
90,47
-2
-10,44
1
-4,48
2
-5,69
3
-70,36
4
4,79
3
75,61
-26,39
-4,47
-58,09
-5,67
4,49
-70,33
90,45
4,83
-10,46
75,64
1
Р=
пр.
теор.
f
fдоп.
ΣVβ
539
540
0
58,4
00,0
-1,6
±2,4
1,6
322,54
f
fабс.
20
-94,89
94,98
0,09
0,16
-80,53
80,40
-0,13
-94,94
94,94
0,00
fотн.
0,16
1
1


322,54 2015 2000
ΣV
-0,09
-80,47
-80,47
0,00
Координаты, м
X
12
Y
13
189,38
189,38
162,99
184,91
104,90
179,24
109,39
108,91
199,84
113,74
189,38
189,38
Приложение 5
Журнал измерения углов и сторон теодолитного хода
Отсчеты по горизонтальному
кругу
Точки
стояния
визирования
1
Угол
Среднее
из углов
Длина
линии
Угол
накло
на
метры
градусы
9
10
°

°

°

2
3
4
5
6
7
8
5
201
42
2
108
44
5
18
23
2
285
26
1
89
19
3
316
55
1
226
33
3
94
08
2
140
58
4
46
01
2
316
26
4
221
29
3
311
46
5
215
17
3
125
35
5
29
04
IV
355
58
I
232
46
IV
142
24
I
19
12
1-2
161,63
161,59
1
5
2-3
156,88
156,84
2
3
3-4
196,54
196,46
3
0
4-5
175,62
175,58
0
4
5
5-1
157,10
157,06
4
21
Приложение 6
22
Приложение 7
Выполнил: студент группы ПГ-12-Д
Иванов И.И.
Проверил:
23
Приложение 8
Условные знаки (выборка)
№
п/п
Название и характеристика топографических объектов
1
2
Точки плановых съемочных сетей:
1
1) долговременного закрепления на местности
Условные знаки топографических объектов
для планов масштабов 1:1000 и 1:500
№ условного
Условный знак
Цвет
знака
3
4
5
5.1
черный
2) временного закрепления на местности
5.2
2
Знаки нивелирные:
Реперы грунтовые временные
11.2
черный
3
Пересечения координатных линий
12
Зеленый
4
Опоры деревянные:
столбы и фермы деревянные
106.1
черный
5
ЛЭП низкого напряжения на столбах
115.5
черный
117.1
черный
193.1
193.2
черный
295
Кружок
с точкой
зеленым,
остальное
черным
6
7
8
9
10
11
12
13
14
15
Колодцы смотровые (люки) подземных коммуникаций:
1) без разделения по назначению
Дороги грунтовые:
1) проселочные
2) полевые и лесные
Колодцы и их характеристики (отметки земли у
колодца, глубина до уровня воды и до дна в м,
наполняемость, месяцы, когда колодец имеет
воду)
Горизонтали:
1)горизонтали утолщенные (через заданный интервал основного сечения)
2) горизонтали основные
7)надписи горизонталей в м
Отметки высот
Нумерация геодезических пунктов
Заборы деревянные:
2) решетчатые (из штакетника и т.п.)
Названия (заголовок) планов
Ограждения проволочные:
1) из колючей проволоки
Породы деревьев (обозначения при подеревной
съемке):
1) широколиственные (дуб, бук, клен, граб, липа, ясень и др.)
2) мелколиственные (береза, ива, осина, ольха,
тополь и др.)
3) фруктовые
24
329.1
Коричневый
329.2
329.7
494
495
0,6· 751.5 2,0
черный
18 2,0
черный
черный
475.2
490
476.1
ПЛАН 5,0
черный
черный
390.1
390.2
390.3
черный
Продолжение прил. 8
1
2
3
4
5
16
Сады фруктовые (включая цитрусовые). Цифра
– средняя высота в м
409
черный
17
Ягодники
410
черный
18
Газоны
416
черный
19
Рамка
20
Строения жилые огнестойкие (кирпичные, каменные, бетонные, шлакоблочные и др.):
1) одноэтажные
2) выше одного этажа (цифры и буквы – характеристики этажности, материала постройки и
назначения строений)
13.1
13.2
черный
21
Строения нежилые огнестойкие:
1) одноэтажные
2) выше одного этажа
14.1
14.2
черный
черный
25
Приложение 9
26
