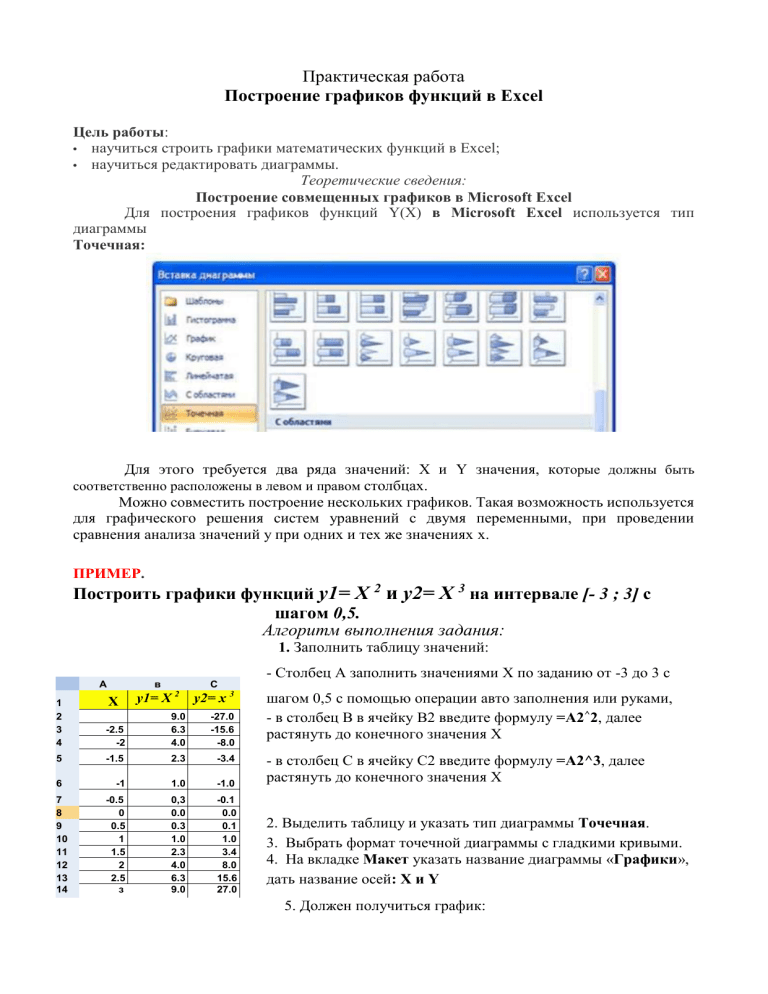

Практическая работа
Построение графиков функций в Excel
Цель работы:
• научиться строить графики математических функций в Excel;
• научиться редактировать диаграммы.
Теоретические сведения:
Построение совмещенных графиков в Microsoft Excel
Для построения графиков функций Y(X) в Microsoft Excel используется тип
диаграммы
Точечная:
Для этого требуется два ряда значений: Х и Y значения, которые должны быть
соответственно расположены в левом и правом столбцах.
Можно совместить построение нескольких графиков. Такая возможность используется
для графического решения систем уравнений с двумя переменными, при проведении
сравнения анализа значений у при одних и тех же значениях x.
ПРИМЕР.
Построить графики функций y1= X 2 и y2= X 3 на интервале [- 3 ; 3] с
шагом 0,5.
Алгоритм выполнения задания:
1. Заполнить таблицу значений:
А
в
С
1
2
3
4
X
y1= X 2
у2= х 3
-2.5
-2
9.0
6.3
4.0
-27.0
-15.6
-8.0
5
-1.5
2.3
-3.4
6
-1
1.0
-1.0
7
8
9
10
11
12
13
14
-0.5
0
0.5
1
1.5
2
2.5
з
0,3
0.0
0.3
1.0
2.3
4.0
6.3
9.0
-0.1
0.0
0.1
1.0
3.4
8.0
15.6
27.0
- Столбец А заполнить значениями X по заданию от -3 до 3 с
шагом 0,5 с помощью операции авто заполнения или руками,
- в столбец В в ячейку B2 введите формулу =А2^2, далее
растянуть до конечного значения Х
- в столбец C в ячейку C2 введите формулу =А2^3, далее
растянуть до конечного значения Х
2. Выделить таблицу и указать тип диаграммы Точечная.
3. Выбрать формат точечной диаграммы с гладкими кривыми.
4. На вкладке Макет указать название диаграммы «Графики»,
дать название осей: X и Y
5. Должен получиться график:
Задание 1
Построить графики функций y1= X 2 -1
y2= X 2 +1
y3=K*(y1/y2) K=2
на интервале X [- 3; 3] с шагом 0,3.
Задание 2
1
Построить графики функций y1= 2x
0,5.
y2= 2х на интервале X [- 3 ; 3] с шагом
Задание 3
Построить графики функций y1= x^(-1/2) y2 =x^(1/2) на интервале X [ 0,5 ; 9] с шагом 0,5.
Задание 4
Население Москвы (в тыс. чел.)
1.
12 век
13 век
14 век
15 век
16 век
17 век
18 век
11000
20000
30000
100000
130000
180000
220000
Создайте таблицу «Население Москвы», соблюдая все правила и возможности MS
Excel.
2. Выделите все ячейки таблицы и щелкните на вкладке Вставка по кнопке
Гистограмма.
2.
Введите название диаграммы и вы получите следующую диаграмму.
Задание 5
Социальная структура и занятия населения Москвы на 1897 год.
Категория населения
%
Занятые в промышленности
Прислуга, поденщики
Занятые в торговле
Занятые в транспорте
Рантье и пенсионеры
Чиновники и военные
Люди свободных профессий
38,6
19,4
14
6,5
10,9
4,6
6
1. Постройте Круговую объемную диаграмму, используя навыки, полученные ранее.
2. На вкладке Формат поочередно раскрывая списки выберите на свой вкус Заливку
фигуры, её Контур и Эффекты.
3. В группе Размер подберите необходимые размеры диаграммы, и вы примерно
получите:
