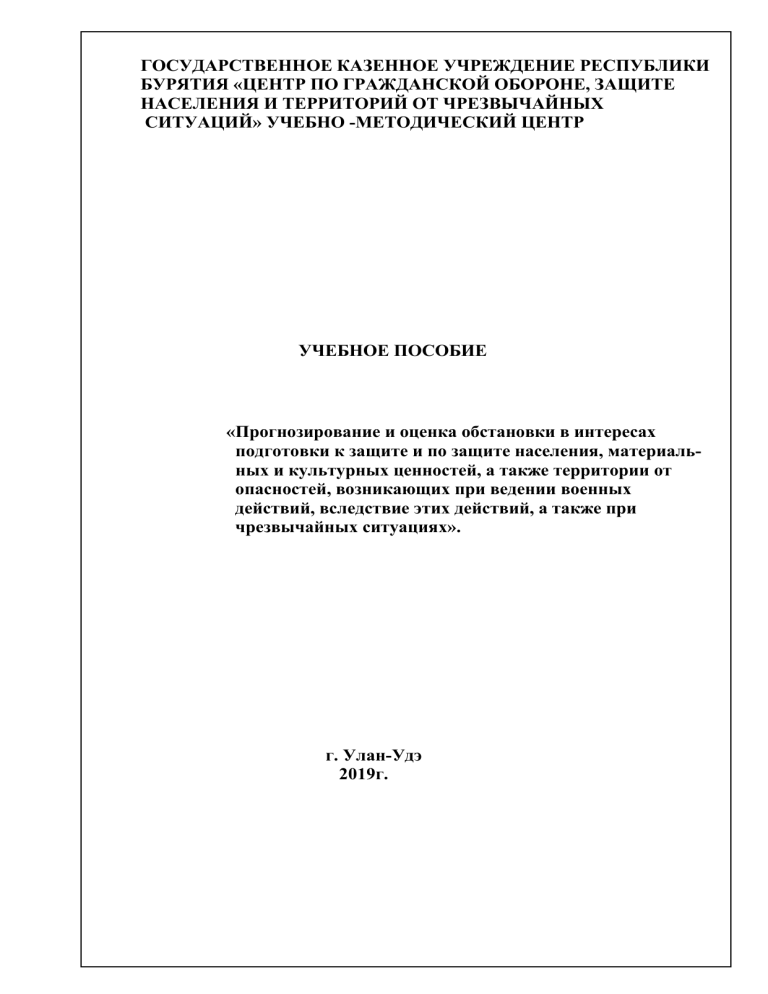

ГОСУДАРСТВЕННОЕ КАЗЕННОЕ УЧРЕЖДЕНИЕ РЕСПУБЛИКИ
БУРЯТИЯ «ЦЕНТР ПО ГРАЖДАНСКОЙ ОБОРОНЕ, ЗАЩИТЕ
НАСЕЛЕНИЯ И ТЕРРИТОРИЙ ОТ ЧРЕЗВЫЧАЙНЫХ
СИТУАЦИЙ» УЧЕБНО -МЕТОДИЧЕСКИЙ ЦЕНТР
УЧЕБНОЕ ПОСОБИЕ
«Прогнозирование и оценка обстановки в интересах
подготовки к защите и по защите населения, материальных и культурных ценностей, а также территории от
опасностей, возникающих при ведении военных
действий, вследствие этих действий, а также при
чрезвычайных ситуациях».
г. Улан-Удэ
2019г.
2
Литература:
1. Учебное пособие «Организация и ведение ГО и защиты населения и
территорий от ЧС природного и техногенного характера» М. 2002 г.
2. Гоголев
М.И.
«Планирование
и
организация
работы
объектов
здравоохранения в ЧС» М. 1992г.
3. Справочник по противопожарной службе ГО. Воениздат М.1982г.
4. Методика оценки радиационной и химической обстановки по данным
разведки ГО. Воениздат М. 1980г.
5. Учебное пособие «Защита населения и территорий в ЧС» ГУП
«Облиздат» г.Калуга 2001г.
6. Учебник «Гражданская оборона» Н.Т.Егоров Москва «Высшая школа»
1977г. стр.130-144.
Введение.
Прогнозирование
заблаговременно
возможной
обстановки
на
случай
возникновения чрезвычайных ситуаций в результате различного рода аварий на
производстве и транспорте, на коммунально-энергетических сетях и в других
случаях, а также и при возможных стихийных бедствиях, характерных для
данного региона, имеет решающее значение для планирования мероприятий на
объектах здравоохранения, создания необходимых для выполнения этих
мероприятий сил и накопления запасов имущества. Наличие прогноза возможных
последствий
аварий
и
стихийных
бедствий
позволяет
организовать
целенаправленную работу по повышению устойчивости функционирования
объектов
здравоохранения,
проводить
мероприятия,
которые
могли
бы
уменьшить поражающий эффект в условиях чрезвычайной обстановки, более
конкретно вести обучение персонала действиям в этих условиях.
3
Первый учебный вопрос: «Сущность, порядок и методика прогнозирования и
оценки обстановки. Исходные данные для прогнозирования и оценки
обстановки в интересах защиты населения и территорий. Задачи, силы,
средства и организация разведки в очагах поражения и районах ЧС».
Под прогнозированием обстановки понимается заблаговременная ее оценка
с учетом вероятных условий ведения военных действий или чрезвычайных
ситуаций. Для прогнозирования последствий чрезвычайных ситуаций мирного и
военного времени применяется вероятностный подход.
Полученные результаты прогнозирования используются при планировании
мероприятий ГО и мероприятий по защите населения и территорий от ЧС для
выработки рекомендаций по повышению устойчивости объектов, а также в ходе
учений и тренировок.
Для прогнозирования обстановки используются соответствующие методики. В
качестве основного поражающего фактора принимают фактор, вызывающий
основные разрушения и поражения и его наибольшие параметры.
Поражающие факторы и их основные параметры.
Вид ЧС (боеприпасов)
Землетрясение
Поражающий фактор
Обломки зданий и
сооружений
Взрыв
Воздушная ударная волна
Пожар
Тепловое излучение
Разрушение плотины
Волны прорыва
Радиационная авария
Химическая авария
Радиационное загрязнение
Токсичные нагрузки
Ядерный удар
Ударная волна
Удар обычными
средствами поражения
Фугасное действие
Параметры
Интенсивность
землетрясения
Избыточное давление во
фронте воздушной
ударной волны
Плотность теплового
потока
Высота волны,
максимальная ее
скорость; площадь и
длительность затопления.
Доза облучения
Предельно допустимая
концентрация, токсодоза
Степень поражения
города
Степень поражения
объекта
4
Под выявлением обстановки понимается сбор и отработка исходных данных
о чрезвычайных ситуациях, определение размеров зон чрезвычайных ситуаций и
нанесение их на карту (план).
Под
оценкой
обстановки
понимается
решение
основных
задач
по
определению влияния поражающих факторов источников ЧС на работу объектов
экономики,
жизнедеятельность
населения
и
действия
сил
ликвидации
чрезвычайных ситуаций. Оценка обстановки включает решение основных
задач по выбору оптимальных действий сил ликвидации чрезвычайных ситуаций,
работы объектов экономики и жизнедеятельности населения, анализ полученных
результатов и выбор наиболее целесообразных вариантов действий, которые
обеспечивают минимальные потери (исключают потери) при условии выполнения
поставленных задач.
Выявление и оценка обстановки осуществляется в 3 этапа:
1 этап – заблаговременное выявление и оценка обстановки по прогнозу, по
оценочным
параметрам
ЧС
с
учетом
преобладающих
среднегодовых
метеоусловий.
Основание для заблаговременного выявления и оценки обстановки являются
сведения, полученные от соответствующих министерств, ведомств и органов
Гидрометеослужбы. Полученные результаты необходимы для планирования
мероприятий по защите населения и территорий.
2 этап – выявление и оценка обстановки по прогнозу после ЧС.
Основанием для
прогнозирования
являются данные, поступившие от
вышестоящих, нижестоящих и взаимодействующих органов управления ГОЧС,
объектов экономики и подчиненных сил разведки, наблюдения и контроля с
учетом реальных метеоданных.
Полученные
результаты
необходимы
для
принятия
решения
соответствующими председателями КЧС по защите населения и территорий, а
также для уточнения задач органам разведки и проведения неотложных
мероприятий по защите.
5
3 этап – выявление и оценка фактической обстановки (по данным разведки).
Основанием для
этого являются данные, полученные от органов разведки,
наблюдения и контроля.
Полученные данные необходимы для уточнения ранее принятых решений по
защите населения и проведения работ по ликвидации чрезвычайных ситуаций.
Прогнозирование обстановки при чрезвычайных ситуациях принято называть
выявлением и оценкой обстановки по прогнозу.
Исходными данными для прогнозирования и оценки обстановки в
интересах защиты населения и территорий являются:
ПОСЛЕДСТВИЙ ПРИРОДНЫХ ЧС:
- интенсивность воздействия поражающих факторов (тепловой, химической,
радиационной, биологический и механический);
- размещение населенного пункта относительно очага воздействия;
- характеристика грунтов;
- конструктивные решения и прочностные свойства зданий и сооружений;
- плотность застройки и расселение людей в пределах населённого пункта;
- режим нахождения людей в зданиях в течении суток в зоне риска в течение
года;
ПОСЛЕДСТВИЙ ТЕХНОГЕННЫХ ЧС:
- место и время аварии на химическом объекте;
- общее количество АХОВ, на объекте экономики;
- высота обвалование;
- метеорологические условия (температура воздуха, почвы, скорость ветра в
приземном слое (на высоте 10 м.) степень вертикальной устойчивости воздуха);
- плотности (количество) населения в зоне возможного химического заражения
и степень его защиты;
ПРОГНОЗИРОВАНИЕ ПРОВОДИТСЯ В СЛЕДУЮЩЕМ ПОРЯДКЕ:
1. расчет глубины зоны заражения ;
2. расчет общей площади заражения ;
3. расчет части площади зоны заражения приходящейся на территорию
предприятия (города);
6
4. определение времени подхода облака зараженного воздуха к объекту;
5. определение продолжительности поражающего действия АХОВ;
6. расчет количества и структуры пораженных;
7. порядок нанесения зон заражения и схемы (топографические карты);
В ХОДЕ ПРОГНОЗИРОВАНИЯ ОПРЕДЕЛЯЕТСЯ:
- масштабы возможного заражения приземного воздуха (геометрические
размеры территории, на которой приземной воздух подвергается заражению) и
площадь разлива АХОВ на подстилающей поверхности;
-продолжительность действия источника заражения;
- время подхода облака зараженного воздуха к отдельным заданным
рубежам, жилым кварталам или отдельно стоящим населенным пунктам;
- общее количество пораженных среди населения попадающего в зону
возможного заражения с учетом его защищенности;
- структура пораженных среди населения;
Прогнозирование и оценка обстановки осуществляется преимущественно
математическими методами, с помощью которых с определенной степенью
достоверности
могут
быть
определены
ориентировочные
результаты
последствий той или иной аварии.
Одним из показателей нанесенного ущерба аварией служит число
пораженных, в которое включается все население получившее токсодозу не
менее пороговой.
Прогнозирование
обстановки не исключает внесение в используемые
расчетные методы случайных ошибок. Поэтому результаты прогноза должны
уточнятся по данным разведки.
Для
проведения
расчетов
ручным
способом
в
целях
повышения
оперативности получения информации, как правило, на местах на базе
инженерных методик разрабатываются справочные таблицы, расчетные
линейки, шаблоны и другое использование таких дополнительных пособий и
базовой методике позволяет получить результат в более короткие сроки,
допуская при этом определенный процент ошибки.
ПРИМЕРНЫЙ МЕТОД ПРОГНОЗИРОВАНИЯ НА ХИМИЧЕСКИ
7
ОПАСНОМ ОБЪЕКТЕ:
- дежурный диспетчер химически опасного предприятия, установив факт
аварии и количество АХОВ, перешедшего в атмосферу, с помощью
метеокомплекта, находящегося в рабочем помещении, или специальных
вымпелов, установленных на территории предприятия определяет направление
ветра и глубину распространения зараженного облака;
- затем, с учетом полученных результатов прогноза, задействует схему
оповещения (в первую очередь городской отдел по делам ГО и ЧС);
- оперативный дежурный отдела ГО и ЧС получив информацию от
дежурного диспетчера химически опасного предприятия, проводит прогноз
обстановки по данной территории, после чего задействует соответствующую
схему оповещения.
На многих мелких химически опасных объектах, как правило отсутствует
диспетчерская служба. В этом случае на объекте прогноз не проводится а сразу
же
после
установления
производственного
факта
персонала
аварии
объекта,
производится
проживающего
оповещения
вблизи
объекта
населения и городского отдела по делам ГО и ЧС, согласно разработанной
заблаговременно схеме оповещения.
В дальнейшем по мере развития аварии и ликвидации её последствий
прогнозирование и оценка химической обстановки осуществляется в полном
объеме специалистами службы противорадиационной и противохимической
защиты, как правило, входящими в состав комиссии по ЧС, на которую
возлагается общее руководство по ликвидации последствий аварии.
В условиях стихийных бедствий (землетрясениях, ураганов, катастроф и
т.д.) не исключено образование одновременно нескольких источников
заражения. В этом случае для прогнозирования и оценки химической
обстановки
наряду
со
специалистами
противорадиационной
и
противохимической защиты могут привлекаться расчетно-аналетические
группы (HKU)/
8
Для получения полной и всесторонней информации об обстановке
необходимо тесное взаимодействие при прогнозирование специалистов
различных служб, в том числе противорадиационной и противохимической
защиты, медицинской защиты, транспортной, инженерной, материальнотехнической службы и т.д.
Второй учебный вопрос: «Оценка радиационной обстановки».
Масштабы и степень радиоактивного заражения местности и воздуха,
обусловленные аварией на радиационно-опасном объекте (РОО) или при ядерном
взрыве, определяют радиационную обстановку (РО). Она представляет собой
совокупность условий, возникающих в результате заражения местности,
приземного
слоя воздуха и
водоисточников, оказывающих
влияние на
производственный персонал объектов экономики, действия формирований ГО и
жизнедеятельность населения.
Радиационная обстановка зависит, в основном, от характера аварий на РОО
или от мощности и вида ядерного взрыва. Возможность поражения людей на
зараженной местности требует выявления и оценки радиационной обстановки.
Оценка радиационной обстановки производится после получения данных
разведки и осуществляется в такой последовательности:
- определяются зоны заражения по измеренному уровню радиации;
- рассчитываются дозы радиации, полученные людьми за время пребывания в
зоне заражения;
- рассчитываются дозы радиации, полученные людьми при преодолении зон
заражения;
- определяется допустимое время пребывания в зоне заражения по известному
уровню радиации;
- определяется допустимое время, начала ведения спасательных работ при
заданной дозе облучения и продолжительности работы;
9
- рассчитывается количество смен для ведения спасательных работ исходя из
сложившейся радиационной обстановки на объекте;
- определяются режимы работы рабочих и служащих отдельных цехов или
объекта в целом и режимы поведения населения в условиях радиоактивного
заражения.
Выявление и оценка РО являются обязательными элементами действий
комиссии по чрезвычайным ситуациям и их рабочих органов – отделов, секторов
ГОЧС.
Независимо от причины, вызывающей радиоактивное заражение местности
(авария на АЭС или ядерный взрыв), выявление и оценка РО в зависимости от
характера
и
объема
исходной
информации
осуществляются
либо
прогнозированием возможной радиационной обстановки расчетным методом,
либо на основании результатов фактических измерений на зараженной местности.
Используя прогностические данные вышестоящих штабов, председатель КЧС
и орган управления ГОЧС объекта организуют проведение мероприятий по
защите производственного персонала от радиационного воздействия до их
подхода к объекту. К таким мероприятиям относятся:
- оповещение об угрозе радиоактивного загрязнения;
- профилактический прием йодсодержащих препаратов;
- подготовка объекта к переводу (или перевод) на режим работы в условиях
радиоактивного загрязнения;
- подготовка к использованию средств индивидуальной защиты органов
дыхания и кожи;
- проведение работ по защите продовольствия, источников воды и т.д.
при выявлении радиационной обстановки предусматривается отображение на
следе облака прогнозируемых и фактических зон радиоактивного загрязнения
(заражения).
Прогнозируемые зоны поражения (загрязнения) местности на следе облака
отображаются в виде правильных эллипсов при наземных ядерных взрывах и
авариях на АЭС с однократным выбросом радионуклидов или многократных, но в
течение короткого времени.
10
При авариях на АЭС на следе облака пять зон радиоактивного загрязнения –
М, А, Б, В, Г.
Наименование
зоны
Индекс
зоны
Доза излучения за первый
год после аварии, рад.
На внешней
На
границе
внутренней
границе
Радиационной
опасности
Умеренного
загрязнения
Сильного
загрязнения
Опасного
загрязнения
Чрезвычайно
опасного
загрязнения
М
5
50
А
50
500
Б
500
1500
В
1500
5000
Г
5000
-
Мощность дозы излучения
через 1 час после аварии
На внешней
На
границе
внутренней
границе
14
М рад/час
140
м рад/час
1,4
рад/час
4,2
рад/час
140
м рад/час
1,4
рад/час
4,2
рад/час
14,0
рад/час
14.0
рад/час
-
Цвет
Радиационные характеристики зон РЗ местности при авариях на АЭС.
Кр.
С
З
Кор.
Ч
Зона радиационной опасности «М» выявляется и отображается на картах
(схемах) только в мирное время. В пределах этой зоны целесообразно ограничить
пребывание
производственного персонала объекта, не привлекаемого к
проведению АСДНР в зоне бедствия.
Действия формирований ГО целесообразно проводить в зонах «А» и «Б» - на
технике с высокими коэффициентами ослабления, а в зоне «В» - с привлечением
радиационно-устойчивой, радиоуправляемой специальной техники. В зоне «Г»
АСДНР, как правило, не проводятся.
Площадь территории не пригодной для обитания в течение длительного
времени в случае ядерного взрыва мощностью 1 Мт или разрушении (аварии)
реактора мощностью 1000 МВт в зависимости от периода времени, приведено в
таблице.
11
Площадь территории, не пригодной для обитания при ядерном взрыве
мощностью 1 Мт или разрушении (аварии) ректора
мощностью 1000 МВт, км2
Д
рад/год
2
10
50
100
1 год
15000/2300
2000/500
300/100
130/50
Период времени
5 лет
10 лет
90/80
15/360
10/200
2/100
2/40
0/20
0/20
0/10
100 лет
2/50
0/20
0/5
0/2
Примечание: в числителе приведены значения площадей при ядерном взрыве, в
знаменателе – при разрушении ядерного реактора.
Из таблицы следует, что при разрушении ядерного реактора радиоактивному
загрязнению подвергается относительно небольшая площадь территории, но на
очень длительное время.
Основными исходными данными для
выявления и оценки радиационной
обстановки в случае аварии на ядерном энергетическом реакторе (ЯЭР) по
прогнозу являются:
А) Характеристики ЯЭР: тип ЯЭР, электрическая мощность ЯЭР (Wэ),
количество аварийных ЯЭР (n), астрономическое время аварии (Тав), доля
выброшенных радиоактивных веществ (n), координаты ЯЭР и др.
Б) Метеорологические характеристики: скорость ветра (V10), направление
ветра ( 10), состояние облачного покрова.
В) Дополнительные данные: время начала (tн) и продолжительность работ (
tраб), допустимая доза облучения (Дзад), координаты нахождения населения и сил
ликвидации чрезвычайных ситуаций и т.д.
Выявление радиационной обстановки по
прогнозу осуществляется в
следующей последовательности: на карте обозначают радиационно-опасный
объект, возле которого делают поясняющую надпись черным цветом, в числителе
– тип аварийного реактора и его электрическая мощность, в знаменателе – время
и дата аварии.
12
4000
V10
РБКМ 1000
Г
В
Б
А
М
х
10.00 1.10
АЭС
От центра ЯЭР по направлению среднего ветра синим цветом проводят ось
прогнозируемых зон радиоактивного загрязнения. Для заданного типа ЯЭР и
других исходных данных при помощи справочных таблиц определяют размеры
зон радиоактивного загрязнения и наносят их на карты (планы, схемы)
соответствующим цветом.
Следующим этапом работы является оценка радиационной обстановки по
прогнозу, т.е. решение ранее указанных формализованных или других задач по
указанию непосредственного начальника или председателя КЧС.
Выявление фактической радиационной обстановки осуществляется по данным
разведки и контроля с привлечением соответствующих сил ликвидации ЧС.
Дополнительными исходными данными являются значения мощности дозы
излучения, измеренные в определенное время в определенных точках местности и
приведенные к одному часу после аварии. Точки с мощностями доз излучения,
равными или близкими к их значениям на границах зон М, А, Б, В и Г, соединяют
плавными изолиниями.
•
•
•
4000
РБКМ 1000
10.01 1.10
•
•
•
•
•
•
•
•
АЭС
•
•
•
•
13
Следующим этапом работы является оценка фактической радиационной
обстановки
по
данным
разведки,
т.е.
решение
определенных,
ранее
формализованных или других задач по указанию непосредственного начальника
или председателя КЧС.
Третий учебный вопрос: «Оценка химической обстановки».
Под оценкой химической обстановки понимается определение масштаба и
характера заражения отравляющими и аварийно химически отравляющими
веществами (АХОВ), анализ их влияния на деятельность объектов, сил ГО и
населения.
Выявление и оценка химической обстановки в условиях ведения военных
действий
с применением химического
оружия
являются
обязательными
элементами работы начальника ГО объекта экономики и его отдела по делам
ГОЧС при организации защиты объекта и населения от
оружия массового
поражения в военное время. Они осуществляются методами прогнозирования и
по данным химической разведки.
Первый этап этой работы заключается в выявлении химической обстановки
методом прогнозирования. Он проводится на основе информации и применении
противником
химического
оружия,
метеорологических
условий
и
топографических особенностей местности.
Оценка
химической
обстановки
заканчивается
выводами,
в
которых
устанавливается ее влияние на функционирование объекта экономики и
жизнедеятельность населения, определяются наиболее целесообразные действия
производственного персонала и населения в условиях химического заражения,
намечаются
необходимые
мероприятия
по
их
защите
от
поражения
отравляющими веществами и ликвидации последствий химических ударов.
Второй этап работы заключается в выявлении и оценке фактической
химической обстановки. Он проводится на основе данных химической разведки,
донесениях о потерях производственного персонала и населения в результате
14
химического нападения противника на объекты экономики и населенные пункты
и данных химического контроля.
Выявление и оценка фактической химической обстановки позволяют
начальникам ГО объекта экономики и их отделам по делам ГОЧС уточнить
принятые по данным прогнозирования решения на
дальнейшие действия
производственного персонала и населения в зонах заражения, определить
возможность занятия районов, намеченных для
размещения эвакуируемого
производственного персонала, членов их семей и населения, а также уточнить
объем работ по ликвидации последствий химического заражения.
Исходными данными для выявления и оценки химической обстановки
являются:
- средства и способы применения противником химического оружия;
- тип отравляющего вещества;
- районы, объекты экономики и время применения по ним химического
оружия;
- метеорологические условия и топографические особенности местности
(района применения);
- положение и характер действия производственного персонала и населения
при применении противником химического оружия, степень их защищенности.
Под защищенностью следует понимать обеспеченность объекта убежищами с
фильтровально-вентиляционными
аппаратами
(ФВА)
и
(ФВУ),
а
производственного персонала и населения – средствами индивидуальной защиты
и медицинскими средствами защиты.
Выявление химической обстановки включает сбор и обработку данных о
районах применения химического оружия (размеры района, тип ОВ, количество
средств применения, способ и время применения), нанесение зон химического
заражения на схему (карту). Оно осуществляется на основе данных о применении
противником химического оружия, химической разведки, метеорологических
условий и топографических особенностей местности.
При получении информации и применении противником химического оружия
на схему (карту) наносится зона химического заражения.
15
Под районом применения химического оружия понимается площадь, по
которой непосредственно нанесен удар химическим оружием.
Зоны химического заражения наносятся на схему (карту) с указанием границ
районов применения противником химического оружия (площадей поражения) и
глубины (Г) распространения паров (аэрозолей) ОВ.
При применении химических боеприпасов часть ОВ в виде пара и аэрозоля
переводится в воздух и заражает его. Объем воздуха, в котором распределен пар
или аэрозоль ОВ, называется облаком зараженного воздуха (ЗВ).
Облако пара и аэрозоля, образованное в момент применения химических
боеприпасов (снаряды, мины, ракеты, авиабомбы), называют первичным облаком
зараженного воздуха. Его поражающее действие составляет около 30 минут.
Ориентировочное время подхода облака ЗВ (час).
Расстояние от
района применения
химического
оружия, км.
1
2
4
6
8
10
15
При скоростях ветра (V), м/с
1
2
3
4
0,15
0,30
1,10
1,40
2,15
2,30
4,00
0,08
0,15
0,30
0,50
1,00
1,20
2,00
0,05
0,1
0,2
0,3
0,45
0,55
1,25
0,04
0,08
0,15
0,25
0,30
0,35
1,00
Типовые примеры определения и оценки химической обстановки изложены в
«Методике оценки радиационной и химической обстановки по данным разведки
ГО» МО СССР Москва 1980г.
Четвертый учебный вопрос: «Оценка инженерной и пожарной обстановки».
Приступая к изучению, оценке и прогнозированию пожарной обстановки,
необходимо, прежде всего, уяснить, что пожарная безопасность на
любом
объекте обеспечивается в соответствии с требованиями ГОСТ 12.1.004-91 и
Правилами пожарной безопасности в Российской Федерации ППБ 01-93.
16
Основным условием пожарной безопасности является исключение контакта
источника
зажигания
с
горючей
средой,
т.е.
выполнение
предотвращения пожара. Отсюда вытекает важнейшая
системы
задача пожарной
профилактики – тщательный анализ имеющихся на производстве источников
зажигания и горючей среды, разработка комплекса организационно-технических
мероприятий по исключению этих составляющих пожара.
Второе
условие
обеспечения
пожарной
безопасности
направлено
на
обеспечение предприятия или объекта надежной системой противопожарной
защиты, в особенности, если источники зажигания и горючая среда постоянно
присутствуют
по
условиям
технологического
процесса.
Система
противопожарной защиты включает конструктивные, технические и собственно
пожарно-технические
защитные
мероприятия
(первичные
средства
пожаротушения, пожарную сигнализацию и пожаротушение). На реализацию
этих
систем
направлены
требования
всех
нормативных
документов,
регламентирующих пожарную безопасность.
Пожарно-техническое обследование (ПТО) объекта в целях оценки и
прогнозирования пожарной безопасности заключается в определении источников
зажигания и горючих веществ (материалов) на рабочих местах и разработке
соответствующих противопожарных мероприятий направленных на исключение
(устранение) опасных проявлений источников зажигания и исключение горючих
веществ и материалов из системы «источник зажигания – горючее вещество».
При проведении ПТО необходимо определять возможные пути распространения
огня
при
пожаре,
моделировать
последствия
возникновения
пожара
в
помещениях с целью уточнения действий работающих при пожаре и разработка
первоочередных мероприятий, направленных на обеспечение безопасности
персонала (в
том числе устройство
противопожарных
преград,
систем
автоматической пожарной сигнализации и пожаротушения, систем раннего
обнаружения и оповещения и т.д.)
Оценка пожарной обстановки в очаге ядерного поражения подразделяется на
предварительную оценку пожарной обстановки и оценку пожарной обстановки
после ядерного удара.
17
Предварительная оценка пожарной обстановки производится заблаговременно
в мирное время в целях разработки и осуществления в установленном порядке
инженерно-технических мероприятий ГО по повышению противопожарной
устойчивости
города
(объекта),
а
также
расчета
сил
и
средств
для
противопожарного обеспечения АСДНР.
Предварительная оценка пожарной обстановки включает:
- выявление в городской застройке участков, на которых возможно
образование отдельных, сплошных пожаров и огневых штормов;
- определение возможной пожарной обстановки на маршрутах ввода сил ГО и
на объектах ведения АСДНР;
- определение возможных рубежей локализации сплошных пожаров;
- определение обеспеченности города (объекта) водой для тушения пожаров;
- расчет сил и средств для противопожарного обеспечения АСДНР.
Выявление в городской застройке участков, на которых возможно образование
отдельных, сплошных пожаров и огневых штормов, производится на плане
города (объекта) путем выделения их
с помощью установленных условных
обозначений.
Каждому участку застройки присваивается порядковый номер. Нумерация
участков производится от геометрического центра города по спирали по ходу
часовой стрелки. Результаты предварительной оценки пожарной обстановки
участков городской застройки заносятся в таблицу.
Плотность городской застройки степень огнестойкости и этажность зданий и
сооружений определяются по данным архитектурно-планировочного управления
непосредственно на местности или с помощью топографического плана города.
Определение возможной пожарной обстановки на маршрутах ввода сил ГО и
на объектах АСДНР производится в следующем порядке:
- вдоль маршрута ввода сил ГО и на объектах уточняются участки, на которых
могут возникнуть сплошные пожары и огневые штормы;
- уточняется возможность прохода сил ГО через участки застройки без защиты
людей и техники от теплового излучения;
18
- с помощью условных обозначений на плане города наносятся взрыво- и
пожароопасные
объекты,
источники
противопожарного
водоснабжения
и
подъезды к ним, а также маршруты ввода сил ГО.
Данные о возможной пожарной обстановке на маршрутах ввода сил ГО и на
объектах АСДНР используются при расчете сил и средств для противопожарного
обеспечения АСДНР и разработки карточки противопожарного обеспечения
маршрута ввода сил ГО.
Определение возможных рубежей
локализации сплошных пожаров в
городской застройке (на объекте) производится с целью предупреждения их
распространения на объекты АСДНР и организации борьбы с пожарами.
Определение обеспеченности города (объекта) водой для тушения пожаров
следует производить с учетом требований Норм проектирования инженернотехнических мероприятий ГО.
В результате предварительной оценки пожарной обстановки должны быть
разработаны:
- план города с нанесенными (поднятыми) границами городских районов,
маршрутами ввода сил ГО, месторасположением пожароопасных объектов,
городских убежищ, пожарных подразделений, пожарных водоемов емкостью 300
м3 и более, естественных водоемов, рек и подъездов к ним, участками застройки,
на которых возможно образование зон сплошных пожаров и огневых штормов, а
также таблицей с результатами предварительной оценки пожарной обстановки
городской застройки и списком объектов;
- карточки противопожарного обеспечения города, объектов и маршрутов
ввода сил ГО.
Оценка пожарной обстановки после нанесения ядерного удара производится с
целью определения объемов и сроков работ по противопожарному обеспечению
АСДНР, восстановлению источников противопожарного водоснабжения, а также
расчета сил и средств и подготовки решения на их использование.
Исходными данными для оценки пожарной обстановки в очаге ядерного
поражения являются:
- вид взрыва, мощность боеприпаса, координаты эпицентра и время взрыва;
19
- скорость и направление среднего и приземного ветров;
- материалы предварительной оценки пожарной обстановки.
Оценка пожарной обстановки в очаге ядерного поражения производится в
следующем порядке:
- на плане города, на котором нанесены данные предварительной оценки
пожарной обстановки, показываются вид, мощность, центр (эпицентр) и дата
(часы, минуты, число, месяц) взрыва;
-
в
зависимости
от
мощности
боеприпаса
по
данным
таблицы
«Ориентировочные радиусы распределения плотности пожаров» на плане вокруг
эпицентра взрыва наносят круги с радиусом, соответствующими 0,50 и 100%
плотности пожаров;
- с учетом данных предварительной оценки пожарной обстановки таблица
«Результаты предварительной оценки пожарной обстановки участков городской
застройки» и метеоданных определяются участки сплошных и отдельных
пожаров, огневых штормов и пожаров в завалах, скорость и направление
распространения сплошных пожаров; уточняется пожарная обстановка на
маршрутах ввода сил ГО и на объектах АСДНР.
Возможность противопожарного обеспечения сил ГО на маршрутах ввода
определяется с учетом проходимости улиц, при этом расчет сил и средств для
противопожарного обеспечения сил ГО на непроходимых участках улиц не
производится. Непроходимые участки улиц обозначаются установленным знаком.
После оценки пожарной обстановки на план города и на карты установленным
порядком наносят круги с радиусами, соответствующими избыточным давлением
ударной волны 0,1; 0,2; 0,3; 0,5 кгс/см2 для уточнения степени разрушения зданий
и сооружений и след радиоактивного облака с учетом скорости и направления
среднего ветра.
С учетом данных предварительной оценки пожарной обстановки и данных
разведки производится расчет (корректировка расчета) сил и средств для
противопожарного обеспечения сил ГО на маршрутах ввода, а также АСДНР.
Оценка пожарной обстановки в городе после ядерного удара должна
производиться в кратчайший срок. При натренированности боевых расчетов
20
штабов противопожарной службы, четком распределении функциональных
обязанностей,
наличии
необходимых
справочных
материалов,
шаблонов,
крупноразмерных циркулей и других простейших средств механизации оценки
пожарной обстановки должна производиться в течение не более 30 минут.
Уточнение пожарной обстановки в очаге ядерного поражения производится на
основании разведывательных данных с целью выработки наиболее эффективного
решения по использованию сил и средств для противопожарного обеспечения
АСДНР. При этом недостаточность разведывательных данных не может служить
причиной задержки противопожарного обеспечения АСДНР.
В результате оценки пожарной обстановки должны быть разработаны:
- план города и карта области (края, республики) с нанесенной на них
пожарной, инженерной и радиационной обстановкой, а также с расстановкой сил
и средств противопожарной службы;
- предложения начальнику ГО по вопросу противопожарного обеспечения
АСДНР;
- проект приказа начальника противопожарной службы гражданской обороны
на противопожарное обеспечение АСДНР.
Решение начальника гражданской обороны по использованию сил и средств
для противопожарного обеспечения АСДНР и тушения массовых пожаров
принимается с учетом данных пожарной разведки и предварительной оценки
пожарной обстановки в очаге ядерного поражения. С учетом складывающейся
обстановки уточняется решение, конкретизируется взаимодействие сил и средств
гражданской обороны до полной ликвидации массовых пожаров.
В соответствии с строительными нормами и правилами здания и сооружения в
зависимости от их особенностей и предназначения по пожаро- и взрывоопасности
подразделяются на 5 категорий обозначенными первыми буквами алфавита (А, Б,
В, Г, Д). Характеристика объектов по категориям показана в таблице.
Категория пожаро- и взрывоопасных объектов.
Категория
объекта
Перечень объектов
Нефтеперерабатывающие заводы, химические предприятия,
21
склады
горючесмазочных
материалов,
предприятия
А
искусственных волокон, АЭС, предприятия по переработке
металлического натрия и др.
Предприятия по хранению и переработке угольной пыли,
Б
древесной муки, сахарной пудры, кинопленки и др.
Древесные склады, столярные мастерские, мебельные
В
фабрики, электростанции, текстильные предприятия и др.
Г
Металлургические заводы, термические цеха и др.
Металлообрабатывающие предприятия, строительные цеха и
Д
др.
Особое внимание при оценке и прогнозировании пожарной обстановки должно
быть уделено зданиям, помещениям и сооружениям, отнесенным к категориям
взрыво и пожароопасным (категория А и Б) и пожароопасным (категория В) в
соответствии с требованиями ГОСТ 12.1.004-91 и ГОСТ 12.1.004-89.
При авариях на объектах групп А и Б возможны сплошные пожары,
охватывающие всю территорию с распространением на прилегающую городскую
застройку.
При авариях на объектах групп В, Г, Д могут быть отдельно расположенные
очаги пожаров, а их распространение на прилежащую застроенную часть города
возможно только при определенных метеорологических условиях, характере
застройки и степени огнестойкости зданий.
По характеру возгораемости здания и сооружения подразделяются на 4
степени огнестойкости:
- первой и второй степени огнестойкости – это железобетонные сооружения с
несгораемыми конструкциями;
- третьей степени огнестойкости – это кирпичные здания с деревянными
перекрытиями;
- четвертой степени огнестойкости – это деревянные здания и сооружения.
Характер распространения пожаров зависит от плотности застройки, степени
огнестойкости зданий, метеорологических условий времени года и суток.
Большое значение имеет ширина и наличие разрывов между застроенными
территориями. При ширине улиц менее 30 м с застройкой зданиями 3 и 4 степени
огнестойкости пожары могут носить сплошной характер. При этом ввод
пожарных и других формирований по этой улице затруднен, требует специальных
22
средств защиты. При ширине улицы от 30 до 50 м степень теплоизлучения в
середине улицы при пожаре меньше и ввод формирований возможен с
определенными предосторожностями. При ширине улиц более 50 м ввод
формирований для тушения пожаров, проведения спасательных работ и оказания
медицинской помощи пораженным безопасен. Разрывы между зданиями более
100 м резко уменьшают пожароопасность района.
При сухой погоде в дневное время, когда скорость ветра 10-20 м/с, пожар
распространяется до 40-70 км/час, а ночью интенсивность его распространения
снижается примерно в 2 раза. При прогнозе пожарной обстановки на объекте
необходимо учитывать время развития пожара в здании, до его полного охвата
огнем, используя данные таблицы.
Показатели времени развития пожара.
Степень огнестойкости
здания
Четвертая
Третья
Третья
Вторая
Первая
Характер застройки
здания (этажность)
1-5 этажные
2-х этажные
5-и этажные
5-и этажные
5-и этажные
Время развития пожара
(час)
До 0,5
До 1,0
До 1,5
До 3-4
Более 4
Длительность сплошного пожара в районе может изменяться в широких
пределах и зависит от огнестойкости зданий, плотности застройки и ветровых
условий. Предположительно можно считать, что в районах с застройкой зданиями
четвертой степени огнестойкости длительность сплошного пожара составит
около 10 часов, а при застройки зданиями третьей и второй степени
огнестойкости до двух суток.
Категории взрывопожарной и пожарной опасности помещений и зданий
определяются для наиболее неблагоприятного в отношении пожара или взрыва
периода, исходя из вида находящегося в помещениях или технологических
установках горючих веществ и материалов, их количества и пожарных свойств, а
также особенностей технологических процессов.
При анализе и прогнозировании пожарной опасности зданий и сооружений
могут быть использованы расчетные сценарии, основанные на соответствии
23
временных параметров развития и распространения опасных факторов пожара,
процесса эвакуации персонала и боевых действий пожарных подразделений и
расчетов по борьбе с пожаром.
Важное значение в выявлении, прогнозировании и оценке пожарной
обстановки имеют мероприятия, проводимые по предотвращению лесных и
торфяных пожаров. Для организации защиты лесов и торфяных массивов
разрабатываются прогнозы пожарной обстановки на весеннее - летний и осенний
периоды. Данные прогноза систематически уточняются и дополняются и служат
основой для проведения комплекса защитных мероприятий. Исходными данными
для прогноза служат:
- сведения о наличии горючих материалов и их свойства;
- сведения о метеоусловиях;
- о характере местности;
- наличие источников воды и т.д.
основными факторами, влияющими на интенсивность распространения
пожаров, является влажность воздуха и скорость ветра. Данные оценки пожарной
обстановки
служат
основанием
для
проведения
профилактических
противопожарных мероприятий, основными из которых являются:
- строительство водоемов;
- создание противопожарных барьеров в наиболее опасных участках,
поддержание в установленном порядке защитных полос и противопожарных
разрезов;
- устройство дорог противопожарного значения;
- подготовка средств связи и технических средств тушения пожаров.
Прогноз пожарной обстановки позволит правильно спланировать на объекте
мероприятия, направленные на предупреждение последствий пожара. При
пожарах на пожароопасных объектах в структуре ожидаемых санитарных потерь
среди рабочих предприятий и населения ближайших районов в зависимости от
характера пожара будут обожженные и отравленные. Следовательно, лечебные
учреждения, предназначенные для оказания помощи пораженным с этих
предприятий и соответствующих районов города, должны быть готовы к
24
развертыванию коек для лечения обожженных и отравленных окисью углерода.
Должны предусматриваться мероприятия по противопожарному обеспечению
объекта.
Оценка инженерной обстановки в условиях ЧС.
Под
инженерной
обстановкой
понимается
совокупность
последствий
воздействия аварий, катастроф, стихийных бедствий и (или) результатов
применения современных средств поражения, оказывающих влияние на
жизнедеятельность населения и устойчивую работу объектов экономики. С целью
определения объема (масштаба) и характера разрушений и расчета сил и средств
для проведения аварийно-спасательных и других неотложных работ производится
оценка инженерной обстановки. Она осуществляется в два этапа:
1. Предварительная или заблаговременная, носящая характер прогноза.
2. В процессе ведения инженерной разведки очага поражения после
возникновения ЧС и в динамике ее развития при постоянном уточнении
фактических данных.
Оценка инженерной обстановки включает:
- определение масштабов и степени разрушения элементов и объекта в целом;
- возможность выхода поражающего воздействия ЧС за пределы границ
объекта и его влияния на населенные пункты и окружающую и природную среду;
- анализ влияния разрушений и других негативных воздействий ЧС на
жизнеспособность
населения
и
устойчивость
функционирования
объекта
экономики;
- предложения по организации ликвидации последствий разрушений.
При
определении
масштабов
и
степени
разрушения
объектов
рассматриваются:
-
отдельные
производственные здания
и
сооружения,
необходимости, здания и сооружения жилого фонда;
- состояние коммунально-энергетических сетей;
- характер и размеры завалов;
- состояние инженерной защиты населения и территорий;
- состояние средств связи и транспорта объекта;
а также при
25
- масштабы и степень разрушения объекта и территорий при катастрофическом
затоплении местности.
Исходными данными для оценки инженерной обстановки могут быть:
- характеристики зданий, сооружений и элементов инфраструктуры;
- основные параметры вероятных стихийных бедствий и поражающих факторов
техногенных ЧС;
- характеристики системы инженерной защиты населения;
- параметры гидротехнических сооружений и другие данные.
Завалы могут образовываться при разрушении наземных сооружения и зданий
производственного, административного назначения и жилых зданий:
- от взрывов различного происхождения;
- от взрывов (детонации) ВВ при использовании и транспортировке;
- от обрушения элементов конструкций зданий или сооружений вследствие
конструктивных недостатков, старения материала конструкций или нарушения
технологии строительства;
- от землетрясений, при катастрофических затоплениях и других видов
стихийных бедствий;
- при применении современных средств поражения в военное время.
Прогнозирование и оценка инженерной обстановки позволит правильно
спланировать на объекте мероприятия, направленные на предупреждение
последствий разрушения.
Пятый учебный вопрос: «Оценка обстановки при аварии на химически
(радиационно-) опасном объекте».
В настоящее время на территории России расположены более 3 тыс.
химически
опасных
объектов,
которые,
непосредственно
связаны
с
производством, переработкой и хранением таких опасных химических веществ,
как аммиак, хлор, синильная, азотная, серная, соляная, фосфорная кислоты,
сероуглерод, тиофос, сернистый ангидрид и др.
Авария и разрушение такого объекта могут повлечь за собой человеческие
жертвы, ущерб здоровью людей и окружающей природной среде, значительные
26
материальные потери и нарушение экологических условий жизнедеятельности
людей.
В
их
число
входят
кондитерские
фабрики,
пивоваренные
заводы,
мясокомбинаты, хладокомбинаты и др.
Деятельность химически опасных объектов показывает, что на них возможны
аварии (разрушения) с выбросом в атмосферу или выливом на подстилающую
поверхность десятков и даже сотен тон АХОВ.
Поэтому в комплексе мероприятий защиты производственного персонала
промышленных объектов и населения от последствий аварий (разрушений)
химически опасных объектов важное место занимает оценка химической
обстановки.
Под
химической
обстановкой
понимают
совокупность
последствий
химического заражения местности и объекта аварийно химически опасными
веществами (АХОВ), оказывающих влияние на безопасность и деятельность
промышленных объектов, сил ГО, населения и окружающую природную среду.
Химическая обстановка создается в результате выброса (пролива) АХОВ в
атмосферу
(на
подстилающую
поверхность)
технологического
оборудования,
хранилищ
при
или
аварии
емкостей
(разрушении)
с
опасными
химическими веществами. При этом образуются зоны химического заражения и
очаги химического поражения.
Оценка химической обстановки включает:
- определение масштабов и характера химического заражения;
- анализ их влияния на деятельность объектов, сил ГО и населения;
выбор
наиболее
целесообразных
вариантов
действий,
при
которых
исключается поражение людей.
Оценка химической обстановки проводится методом прогнозирования и по
данным разведки.
По
целям,
способу
и
времени
прогнозирование
подразделяется
на
заблаговременное и аварийной ситуации.
Заблаговременное прогнозирование обстановки проводится отделами по делам
ГО и ЧС не только на объектах, имеющих аварийно химические опасные
27
вещества, но и на соседних с ним объектах с целью определения перечня
мероприятий по организации защиты производственного персонала объектов и
населения, которые могут оказаться в зонах химического заражения и поражения.
В конечном итоге решение этой задачи позволяет наметить и осуществить
заблаговременные мероприятия по повышению устойчивости работы данных
объектов.
В основу этого метода положены данные по выбросу (выливу) в атмосферу (на
подстилающую поверхность) всего запаса АХОВ, имеющегося на объекте, при
благоприятных метеоусловиях
для распространения
зараженного
воздуха
(инверсия, скорость ветра 1м/с).
При аварийной ситуации, которая может сложиться в случае аварии на
химически опасном объекте, прогнозирование проводится по
фактически
сложившейся обстановке, т.е. берутся реальные количества выброшенного
(пролившегося) аварийно химически опасного вещества и метеоусловия. Для
уточнения масштабов заражения АХОВ на промышленных и других объектах, где
имеются службы ГО, химическую обстановку выявляют посты радиационного и
химического наблюдения (РХН), звенья и группы радиационной и химической
разведки, объектовые лаборатории.
Оценка
химической
обстановки
на
объектах,
имеющих
АХОВ,
предусматривает определение глубины и площади зон химического заражения,
времени испарения и поражающего действия АХОВ, возможных потерь
производственного персонала и населения в очаге химического поражения. Она
осуществляется в основном по «Методике прогнозирования масштабов заражения
СДЯВ при авариях (разрушениях) на химически опасных объектах и транспорте»
(м.: Штаб ГО, ГК по гидрометеорологии 1990).
Эта методика позволяет решать следующие задачи:
- рассчитывать глубину и площадь зоны возможного заражения;
-
рассчитывать
время
подхода
облака
зараженного
воздуха
производственным участкам, жилым квартирам и населенным пунктам;
- определять продолжительность действия источника заражения;
к
28
- производить ориентировочную оценку количества пораженных и их
структуру среди производственного персонала объекта, на котором произошла
авария и населения, оказавшегося в очаге поражения;
- прогнозировать и оценивать химическую обстановку при заражении воздуха
наиболее распространенными аварийно химически опасными веществами,
используя коэффициенты эквивалентности и расчетные данные по хлору.
Методика рассчитана на получение информации в определенных целях.
Прогнозирование
и
оценка
обстановки
производится
с
использованием
усредненных данных, приведенных в таблице, и несложных математических
формул, что упрощает проведение расчетов, допуская при этом незначительный
процент ошибки результатов по сравнению с методикой РД 52.04.253-90.
Глубина
и
площадь
зоны
возможного
заражения
при
разрушении
(повреждении) емкостей, находящихся под давлением, рассчитываются с учетом
наложения полей концентраций опасного химического вещества, созданных
первичным и вторичным облаками.
Оценка количества пораженных производится исходя их среднесуточного
места пребывания людей (в производственных, жилых и общественных зданиях,
находящихся открыто на местности и в транспорте), а также с учетом
использования
табельных
средств
индивидуальной
защиты
и
защитных
сооружений.
При заблаговременном прогнозировании масштабов заражения на случай
производственных
аварий
в
качестве
исходных
данных
рекомендуется
принимать: за величину выброса хлора – его количество в одной максимальной
емкости (технологической, складской, транспортной); метеоусловия – инверсия,
скорость приземного ветра 1-2 м/с, температура окружающего воздуха +200С.
При прогнозировании обстановки в условиях воздействия обычными
средствами поражения используются средние метеоусловия: изотермия, скорость
ветра по данным прогноза (на высоте 10м) 5-7 м/с и температура воздуха +200С.
При прогнозе масштабов заражения по факту аварии используются реальные
исходные данные.
29
Внешняя граница зоны заражения рассчитывается по пороговой токсодозе,
составляющей при ингаляционном воздействии хлора на организм человека 0,6
мг мин/л.
При прогнозировании применяются следующие допущения и ограничения:
1. Емкости, содержащие АХОВ, разрушаются полностью.
2. Толщина слоя жидкостей АХОВ (h), разлившихся свободно, принимаются
равной 0,05 м по всей площади разлива.
При проливе сжиженного хлора (другого АХОВ) в поддоны или обваловку
толщина слоя жидкости (h) принимается равной:
h = Н * 0,2, где
Н – глубина поддона (высота обваловки), м;
h – толщина слоя жидкости АХОВ в обваловании, м;
для емкостей, расположенных группой с одним поддоном (в одной обваловке)
толщина слоя жидкости принимается равной:
Q
h = -----------F*d
Q – количество разлившегося хлора (АХОВ), т
где
F – площадь разлива, м2
d – плотность АХОВ, т/м2
3. Предельная продолжительность сохранения метеоусловий – N = 4ч.
4. Расчеты ведутся по эквивалентным количествам АХОВ. Под эквивалентным
количеством АХОВ понимается такое количество хлора, масштаб заражения
которым при инверсии эквивалентен масштабу заражения при данной степени
вертикальной устойчивости воздуха количеством данного АХОВ, перешедшим в
первичное (вторичное) облако.
Основные исходные данные:
- общее количество АХОВ на объекте экономики;
- количество АХОВ, выброшенное в окружающую среду, и характер разлива;
- высота обвалования;
30
- метеорологические условия (температура воздуха, почвы, скорость ветра в
приземном слое (на высоте 10 метров), степень вертикальной устойчивости
воздуха;
- плотность (количество) населения в зоне возможного химического заражения
и степень его защиты.
Порядок проведения расчетов изложен в учебном пособии «Защита населения
и территорий в чрезвычайных ситуациях» под общей редакцией Фалеева М.И.
ГУП
«Облиздат» г.Калуга
2001 г.
и
в
учебном пособии
«Методика
прогнозирования и оценки химической обстановки». Библиотечка «Военные
знания» М. 2000г.
Шестой учебный вопрос: «Оценка медицинской обстановки».
Опыт ликвидации последствий катастроф последних лет показал, что наиболее
целесообразным следует считать заблаговременное прогнозирование и оценка
медицинской обстановки и создание запасов медицинского имущества на
территории, с целью его использования в чрезвычайной ситуации.
Прогнозирование медицинской обстановки в
масштабе района, города
осуществляют соответствующие штабы ГО и службы экстренной медицинской
помощи населению в чрезвычайных ситуациях, областные (краевые) центры
экстренной медицинской помощи.
При прогнозировании возможной обстановки важно иметь единое понимание
ее
основных
оценочных
критериев
и
характеристик,
использованием соответствующих разработанных и
что
достигается
утвержденных данных
методических рекомендаций по прогнозированию и оценке обстановки при
возникновении различных катастроф: на атомных электростанциях; на объектах,
где имеются запасы АХОВ; при стихийных бедствиях; при наличии природных
очагов инфекции, возможных вспышках массовых инфекционных заболеваний и
в других случаях.
После возникновения аварий или стихийных бедствий неотложным является
оценка обстановки, что необходимо для обоснованного принятия решения по
защите людей, по организации неотложной медицинской помощи пострадавшим.
31
Методикой прогнозирования и оценки обстановки при различных ситуациях
обязан владеть весь руководящий состав здравоохранения. Особенно это важно
для руководителей учреждений, здравоохранения, где работает многочисленный
медицинский персонал, постоянно пребывают больные.
Прогнозирование медицинских последствий землетрясений.
Основными
целями
прогнозирования
возможной
обстановки
при
землетрясении являются:
- во первых, определить ожидаемые потери в предполагаемом очаге
землетрясения;
- во вторых, определить необходимые силы и средства здравоохранения для
ликвидации
последствий
землетрясения
и
предупреждения
осложнений
эпидемической обстановки в очаге катастрофы.
Для определения величины и структуры санитарных потерь необходимо иметь
данные: о возможной степени разрушения зданий и сооружений в зависимости их
сейсмоустойчивости и плотности проживания населения; о наличии в районе,
городе пожарно-взрывоопасных, химически и радиоактивно опасных объектов; о
возможной силе землетрясения на основе предыдущих землетрясений. На основе
анализа общих потерь, которые складываются из санитарных и безвозвратных
при этих землетрясениях в зоне слабых разрушений общие потери составляют от
15 до 20%, их них санитарных потерь преобладают ушибы, порезы стеклом,
переломы трубчатых костей. Основное число пораженных нуждается в
амбулаторном лечении. В лечении в стационаре нуждается не более 5% от
санитарных потерь. Гибель людей происходит чаще всего за счет неправильного
поведения и обострения соматических заболеваний (в основном сердечнососудистые, гипертонические кризисы, инфаркты у пожилых людей и обострения
эндокринных заболеваний).
В зоне средних разрушений
общие потери составляют 20-25%, из них
санитарные 85-90%, безвозвратные 10-15%. У пораженных преобладали
переломы коротких, длинных трубчатых костей, переломы
костей
черепа,
позвоночника, сдавление конечностей, так называемый краш-синдром (синдром
32
сдавления), ранения различными предметами (в основном, кусками кирпича и
стекла). Среди санитарных потерь до 30% нуждались в стационарном лечении.
В зоне сильных разрушений потери составляли
от 25% до 30%, из них
санитарные 80-85%, безвозвратные 15-20%. У пораженных
были переломы
костей, верхней и нижней конечностей, переломы костей
черепа, сдавление
конечностей и грудной клетки, ранения и обострения соматических заболеваний.
В госпитализации нуждалось более 35% пораженных.
В зоне сплошных разрушений общие потери составят около 40%, из них
санитарные 55-60% и безвозвратные 40-45%.
Предлагаемые расчеты нужны для оперативного прогнозирования при
возникновении катастрофы с целью определения необходимого числа бригад
скорой медицинской помощи, бригад доврачебной, врачебно-сестринской
экстренной медицинской помощи, развертывание коек в сохранившихся
учреждениях здравоохранения и дополнительного ввода полевых подвижных
лечебных учреждений.
После прогноза санитарных потерь среди населения руководитель органа
здравоохранения должен рассчитать предполагаемые потери среди медицинских
работников. На основе анализа землетрясений, можно предположить, что в
среднем в зоне землетрясения утрачивают способность работать до 60% лечебнопрофилактических учреждений, а потери среди медицинских работников будут
такими же, как санитарные потери населения и составят до 55-60%. Исходя из
этого прогноза, необходимо при планировании организации медицинского
обеспечения населения в
сейсмически опасных регионах осуществлять
накопление палаточного фонда или быстровозводимых конструкций на случай
разрушения учреждений здравоохранения с целью перевода в них больных и для
приема пораженных из очага катастрофы.
Для организации первой медицинской помощи, первой врачебной помощи
проводится расчет потребности необходимого числа бригад доврачебной помощи
и врачебно-сестринских бригад, учитывая, что одна бригада может оказать
медицинскую помощь 50 пораженным за 1 сутки.
33
Затем необходимо спрогнозировать необходимое число сортировочных бригад
в лечебном учреждении, исходя из того, что на сортировку одного пораженного
будет затрачиваться от 7 до 8 минут с его регистрацией и определением
сортировочного заключения, лечением на месте или дальнейшей эвакуацией в
специализированные отделения или центры. Количество бригад равно числу
пораженных умноженному на время сортировки 1 бригадой и деленное на время
работы
сортировочной
бригады
в
сутки.
Кроме
того,
необходимо
спрогнозировать потребное число специализированных бригад экстренной
медицинской помощи, исходя из
возможной численности пораженных по
различным профилям. В среднем каждая специализированная бригада экстренной
медицинской помощи оказывает
за сутки работы специализированную
медицинскую помощь до 10 пораженным.
Прогноз эпидемической ситуации в регионе основывается на изучение
повседневной эпидемиологической обстановки в районе, области, республике.
Эпидемиологический анализ проводится за
истекший год и на его основе
делается прогноз на будущее.
Прогнозирование медицинских последствий наводнений.
При прогнозирование и оценки медицинской обстановки в зоне затопления,
руководители органа здравоохранения и объектов здравоохранения, заранее
должны получить от штаба ГО республики, края, области прогноз обстановки по
наводнению в своем районе. Последний строится на основе анализа предыдущих
наводнений и конкретной ситуации наличия гидроузлов в данном регионе в
настоящее время. Получив прогноз на случай наводнения, руководители объектов
здравоохранения
в
зависимости
от
зоны
затопления
предусматривают
мероприятия по повышению устойчивости объектов к волне прорыва и
организации защиты больных и персонала. В первых двух зонах затопления
необходимо планировать эвакуацию населения и объектов здравоохранения.
Учет зон возможного катастрофического затопления играет важную роль при
прогнозировании строительства новых лечебно-профилактических учреждений.
При наличии природных очагов инфекции и возможных эпидемических вспышках
массовых инфекционных заболеваний.
34
Для успешной борьбы с эпидемией необходимо иметь план действий, который
должен основываться на наиболее правдоподобном объяснении причин ее
возникновения и развития. При отсутствии таких гипотез меры борьбы могут
быть дезорганизованы или неправильно ориентированы, может быть нарушена их
очередность и не исключаются трудности при оценке их эффективности.
Прогноз о причинах вспышки формулируется на основании всей имеющейся
информации, включающей: клинику болезней, лабораторно-диагностического
исследования,
характер
обследований
окружающей
эпидемиологических
среды
и
признаков,
экологического
статуса
результаты
(включая
исследования переносчиков и резервуаров инфекции)
Если диагноз установлен с достаточной определенностью, то можно
определить пути выявления возможного источника инфекции и механизма ее
передачи. Следующим шагом в формировании прогнозирования возникшей
обстановки является эпидемиологический анализ.
Однако, в любом случае последовательность работы одинакова, которая
включает следующие мероприятия:
- выяснение даты или времени начала заболевания;
- установление продолжительности инкубационного периода для заболевания
еще не выясненной этиологии;
- выявление источника инфекции, с которым имелся контакт во время
инкубационного периода или с неизолированным инфекционным больным.
Прослеживание контактных лиц обычно позволяет выявить один из
следующих путей распространения инфекции:
- передача от человека человеку, начавшаяся от одного индексного случая,
который может быть не выявлен;
- заражение от общего источника, которым может быть инфицированное
членистоногое животное, инфицированный пищевой продукт и питьевая вода или
объект окружающей среды, без дальнейшей передачи инфекции от человека
человеку;
35
- заражение от общего источника, за которым следует передача от человека
человеку (например, передача возбудителя брюшного тифа от заболевших ранее
людей при употреблении ими воды из одного источника).
Передача инфекционного и паразитарного агента может происходить не
только от человека, но и от другого источника, вызывая возникновение вспышек
заболеваний в сжатые сроки. Предположение о причине вспышки будет
основываться на дате контакта с общим источником заражения. Это и следует
определять в первую очередь. Кроме того, устанавливают особенности путей
передачи возбудителя, вызвавшего эпидемическую вспышку.
Общие защитные меры, которые необходимо предпринять при различных
типах вспышек, будут во многом зависеть от своевременного прогнозирования
возникшей обстановки в чрезвычайных условиях при отсутствии необходимого
оборудования, при
какой-либо нозологической инфекционной форме, может
потребоваться некоторая модификация противоэпидемических мероприятий. Это
легко можно сделать при правильном понимании основных принципов борьбы со
вспышкой.
Исходя из характеристики эпидемиологического очага в зонах стихийных
бедствий и катастроф, санитарные потери среди населения будут зависеть от
своевременности и полноты проведения комплекса мероприятий здравоохранения
и другими ведомствами и службами по защите населения и от объема и
своевременности проведения противоэпидемических и в первую очередь
дезинфекционных мероприятий.
При оперативных расчетах потери населения в районах стихийных бедствий
и катастроф можно определить по следующей формуле:
Сп = К * И * Н * Р * Е, где
Сп – санитарные потери населения, человек;
К – численность зараженного населения, контактировавшихся человек;
И – контагиозный индекс;
Н – коэффициент неспецифической защиты;
Р – коэффициент специфической защиты (размер иммунной прослойки).
Е – коэффициент экстренной профилактики (антибиотикопрофилактика).
36
Величина «К» определяется в зависимости от установления инфекционной
формы эпидемического очага. Принимается, что при контагиозных инфекциях
50% населения, оказавшегося в зоне катастрофы, подвергается заражению. При
малоконтагиозных инфекциях заражение людей может составить 10-20% от
общего количества населения.
Контагиозный индекс «И» - это численное
заболеванию
при
первичном
инфицировании
выражение готовности к
каким-либо
определенным
возбудителем. Этот индекс показывает степень вероятности заболевания человека
после инфицирования (контакта с больным). Контагиозный индекс инфекции
составляет:
- для желтой лихорадки, ботулизма, менингококой инфекции и бруцеллеза –
0,2;
- для туляремии, сыпного тифа и сибирской язвы – 0,4;
- для дизентерии и брюшного тифа – 0,5;
- для сапа, пситтакоза и холеры – 0,6;
- для геморрагических лихорадок – 0,7;
- для американского энцефаломиелита, кори и сапа – 0,95;
- для легочной чумы – 1.
Контагиозный индекс равный 1, означает 100% заболеваемость среди
контактировавших с больным лицом. При брюшном тифе, исходя из величины
контагиозного индекса, заболеет лишь 50%. Следовательно, число новых
заболеваний в зоне поражения равно числу контактов, умноженному на
контагиозный индекс.
Коэффициент неспецифической защиты «Н» зависит от своевременности
проведения санитарно-гигиенических и противоэпидемических мероприятий:
защищенности питьевой воды и продуктов питания от заражения возбудителями,
разобщения населения на мелкие группы при воздушно-капельных инфекциях,
использование индивидуальных средств защиты от насекомых и др. Он может
составить:
- при отличной санитарно-противоэпидемической подготовке населения – 0,1;
- при хорошей – 0,2;
37
- при удовлетворительной – 0,3;
- при неудовлетворительной – 0,6.
Если население попало в зону катастрофы биологически опасного объекта, то в
любом случае коэффициент «Н» будет равен 0,9-1.
Коэффициент
специфической
защиты
«Р»
учитывает
эффективность
различных вакцин, рекомендуемых в настоящее время для специфической
профилактики инфекционных заболеваний.
Если население иммунизировано против данной инфекции, то коэффициент
иммунности приближенно составит:
- при ботулизме – 0,25;
- при туляремии, оспе, сыпном тифе, менингококковой инфекции и кори –
0,35;
- при чуме, холере, сибирской язве и брюшном тифе – 0,5;
- при бруцеллезе и желтой лихорадке – 0,75;
- при сапе, пситтакозе и американском энцефаломиелите – 0,9-1.
Если же тип эпидемической вспышки не установлен и не проводилась
иммунизация населению в эпидемическом очаге, то коэффициент иммунности с
некоторым приближением можно считать равным 0,5.
Коэффициент экстренной профилактики (антибиотикозащищенности) «Е»
соответствует состоянию защиты антибиотиками от данного возбудителя
болезни. Значение этого коэффициента:
- при чуме, туляремии, менингококковой инфекции и сибирской язве – 0,5;
- при сыпном тифе – 0,6;
- при бруцеллезе, скарлатине – 0,75;
- при холере – 0,85;
- при натуральной оспе, сапе и ботулизме – 1.
Если же экстренная профилактика не проводилась, то коэффициент «Е» равен 1.
38
Как только первичная информация о эпидемической вспышке станет известна
руководителю
санитарно-эпидемиологического
учреждения,
первое,
что
необходимо сделать – это определить степень достоверности этого сообщения и
проанализировать ситуацию с имеющимся прогнозом и расчетом санитарных
потерь в своем регионе обслуживания.
Седьмой учебный вопрос: « классификация приборов радиационной
разведки (РР) и дозиметрического контроля (ДК). Принципы действия и
основные характеристики приборов РР и ДК, состоящих на оснащении сил
ГО и РСЧС, подготовка их к работе, проверка работоспособности.
Практическая работа с приборами РР и ДК».
Классификация приборов радиационной разведки (РР) и
дозиметрического контроля (ДК).
Рентгенметры-радиометры – (измерители радиоактивности) применяются
для обнаружения и определения степени радиоактивного заражения (загрязнения)
поверхностей, оружия, обмундирования, воздуха главным образом альфа и бета
частицами. Радиометрами возможно измерение и небольших уровней гамма
излучения.
Датчиками радиометров являются газоразрядные и сцинтилляционные
счетчики.
Первая группа – это рентгенметры-радиометры.
Ими определяют уровень радиации на местности и зараженность различных
объектов и поверхностей. Ими можно обнаружить и измерить уровни радиации
на местности, а также определить степень радиоактивного заражения людей,
животных,
транспорта,
имущества,
продовольствия,
воды
и
различных
предметов.
Сюда относят измеритель мощности дозы ДП-5В (А, Б) – базовая модель. На
смену этому прибору приходит ИМД-5. Для подвижных средств создан бортовой
рентгенометр ДП-3Б. Взамен ему поступают измерители мощности дозы ИМД21, ИМД-22. Это основные приборы радиационной разведки.
39
Дозиметры – предназначены для определения суммарной дозы облучения,
полученной личным составом за время действий на зараженной (загрязненной)
радиоактивными веществами территории.
Индивидуальные
дозиметры
представляют
собой
малогабаритные
ионизационные камеры или же фотокамеры с пленкой.
Индивидуальные дозиметры комплектов (ДП-24, ДП-22В) измеряют дозы
внешнего
облучения
людей,
работающих
на
территории,
зараженной
радиоактивными веществами.
По типу датчиков можно различать приборы с применением ионизационных
камер, цилиндрических или
торцовых газоразрядных, сцинтилляционных
счетчиков и счетчиков на фотосопротивлениях.
По виду измеряемого излучения приборы подразделяются:
- для измерения гамма- излучения;
- бета и альфа - частиц;
- нейтронного потока.
По принципам работы могут быть разделены на три группы.
К
первой
относятся
приборы,
в
которых
частицы
или
фотоны
контролируемого излучения преобразуются детекторами в последовательные
короткие электрические сигналы (импульсы). В этой группе электрическая схема
выполняет функцию преобразования и усиления импульсов.
Ко второй группе относятся дозиметрические приборы, в которых детектор
преобразует воздействующее на него излучения в непрерывный постоянный ток.
В этом случае электрическая схема служит для усиления и преобразования
постоянного тока.
Вторая группа – дозиметры для определения индивидуальных доз облучения.
В
эту
группу
входят:
дозиметр
ДП-70МП,
комплект
индивидуальных
измерителей доз ИД-11 (ИД-1).
Третья группа – бытовые дозиметрические приборы. Они дают возможность
населению ориентироваться в радиационной обстановке на местности, иметь
представление о зараженности различных предметов, воды и продуктов питания.
40
Дозиметр бытовой «Белла» предназначен для обнаружения и оценки с
помощью звуковой сигнализации интенсивности гамма-излучения, а также для
измерения мощности полевой эквивалентной дозы (МЭД) гамма-излучения по
цифровому табло.
Дозиметр «Белла» применяется для оперативного индивидуального контроля
населения радиационной обстановки.
Результаты измерений этим прибором не могут использоваться для
официальных заключений о радиационной обстановке.
Конец сл.2
Дозиметр имеет два режима работы: ПОИСК и МЭД.
Режим ПОИСК служит для глубокой оценки радиационной обстановки по
частоте следования звуковых сигналов.
Режим МЭД служит для измерения мощности эквивалентной дозы по
цифровому табло.
Измерение МЭД осуществляется автоматически с интервалом времени около
40 с, или вручную, путем кратковременного нажатия на кнопку МЭД – КОНТР.
ПИТАНИЯ.
Время измерения около 40 секунд, при этом на цифровом табло после каждого
разряда (цифры) индицируются точки.
Исчезновение точек 1, 2, 4 разрядов сигнализирует об окончании процесса
измерения.
Подготовка дозиметра к работе.
Установите выключатель питания и режима ПОИСК в положение отключено
(нижнее положение).
Установите батарею типа «Корунд» (из комплекта поставки) в отсек питания
дозиметра, для чего:
- откройте отсек питания, потянув нижнюю часть крышки отсека питания
вверх и на себя;
- подключите батарею к разъему дозиметра;
- разместите батарею в отсеке питания;
41
- закройте крышку отсека питания.
Включите дозиметр, для чего выключатель питания переведите в положение
ПИТАНИЕ. При этом на цифровом табло должны индицироваться 0.0.0.0
Принцип действия и основные характеристики приборов РР
(радиационной разведки)
Измеритель мощности дозы (рентгенметр) ДП-5В предназначен для измерения
уровней гамма-радиации и радиоактивной зараженности поверхности различных
предметов по гамма-излучению.
Мощность
экспозиционной
дозы
гамма-излучения
определяется
в
миллирентгенах или рентгенах в час для той точки пространства, в которой
помещен при измерениях блок детектирования прибора.
Кроме того, имеется возможность обнаружения бета-излучения.
Диапазон измерений по гамма-излучению от 0,05 мр\ч до 200 р\ч в
диапазоне энергий гамма -квантов от 0,084-1,25 Мэв.
Приборы ДП-5В (Б, А) имеют 6 поддиапазонов измерений.
Отсчет показаний приборов производится по нижней шкале микроамперметра в
Р\ч; по верхней шкале в Мр\ч с последующим умножением на соответствующий
коэффициент поддиапазона.
Участки шкалы от 0 до I-ой цифры являются нерабочими.
Приборы имеют звуковую индикацию на
всех поддиапазонах, кроме
первого. Звуковая индикация прослушивается с помощью головных телефонов.
Питание приборов осуществляется от 3-х сухих элементов типа КБ-1 (один
из них для подсветки шкалы).
Непрерывность работы в нормальных условиях не менее 40 ч (ДП-5А, и не
менее 55 ч ДП-5В).
Приборы могут подключаться к внешним источникам постоянного тока
U=3,6 и 12В – ДП – 5А и U= 12 или 24В – ДП-5В имея для этой цели – колодку
питания и делитель напряжения с кабелем длиной 10 м.
Устройство прибора.
42
В комплект прибора входят:
- футляр с ремнями;
- удлинительная штанга;
- колодка питания (5А, Б);
- делитель напряжения (5В);
- комплект документации и запасного имущества;
- телефон;
- укладочный ящик.
Прибор состоит из:
- измерительного пульта;
- зонда (в ДП-5А, Б) и блока детектирования (ДП-5В);
- контрольного (стронциево-иттриевого) источника
гамма - излучения для
проверки работоспособности прибора.
Измерительный пульт состоит из :
1. Панели;
на панели размещены:
- микроамперметр (2 шкалы);
- переключатель поддиапазонов;
- ручка «Режим»;
- кнопка сброса «Сброс»;
- тумблер подсвета шкалы;
- винт установки нуля (0);
- гнездо включения телефона.
2. Кожуха.
Внизу него имеется отсек для размещения источников питания. При
отсутствии их можно подключить делитель напряжения от источников
постоянного тока.
Воспринимающими устройствами приборов являются газоразрядные счетчики,
установленные: в ДП-5А – один (СИЗБГ) в измерительном пульте и два (СИЗБГ и
СТС-5) в зонде, а в ДП-5В – два (СБМ-20 и СИЗБГ) в блоке детектирования.
Зонд и блок детектирования.
43
Представляет собой стальной цилиндрический корпус, герметичный, с окном
для индикации, бета-излучения, заклеенным этилцеллюлозной водостойкой
пленкой, через которую проникают бета-частицы.
На корпус надет металлический поворотный экран, который фиксируется в
положениях: у ДП-5А (Б) в положение «Б» и «Г» на зонде, а у
ДП-5В в
положение «Б», «Г», «К», на блоке детектирования.
При положении «Г» окно закрывается экраном и в счетчик проникают только
гамма - лучи.
При положении «Б» для бета - лучей.
В положении «К» - контрольный источник, который укреплен в углублении на
экране, устанавливается против окна и в этом положении проверяется
работоспособность прибора ДП- 5В.
Внутри корпуса зонда и блока детектирования находится плата, на которой
смонтированы
газоразрядные
счетчики,
усилитель–нормализатор
и
электрическая схема.
Фильтр прибора состоит:
ДП-5А – из двух отсеков (для пульта и зонда).
ДП-5В – из 3-х (пульт, блок детектирования и запасных элементов питания).
В крышке фильтра имеются окна для наблюдения за показателями прибора.
Для ношения прибора к футляру присоединяются 2 ремня.
Телефон состоит из:
Двух малогабаритных телефонов типа ТГ-7М и оголовья из мягкого материала.
Подключается к измерительному пульту и фиксирует наличие р\а излучений. Чем
выше мощность излучения, тем чаще звуковые щелчки.
Подготовка к работе и проверка работоспособности прибора РР.
Делитель напряжения позволяет осуществить питание прибора от внешнего
источника постоянного тока напряжением 12 или 24В в зависимости от
положения двух подвижных пружинных контактов, находящихся на печатной
плате делителя.
44
Делитель напряжения снабжен кабелем длиной 10 м для подключения к
источнику питания.
Делитель напряжения крепится к кожуху в отсеке питания невыпадающим
винтом.
Для работы с блоком детектирования в комплекте имеется удлинительная
штанга, раздвижное устройство которое позволяет менять ее длину в пределах
450-750 мм.
Укладочный ящик предназначен для транспортирования и хранения полного
комплекта прибора.
Подготовка прибора к работе включает:
А) Внешний осмотр прибора
Б) Подключение источников питания
В) Установку рабочего режима
Г) Проверку работоспособности
А) При внешнем осмотре прибора практически проверяются комплектность
прибора, крепления ручек переключателя и регулятора «Режим». Четкость
фиксации переключателя и тумблера на пульте и экране на зонде. Целостность
входного окна. Состояние радиоактивного источника. Головных телефонов,
удлинительной штанги, колодки питания.
Подгоняются и пристегиваются к футляру поясной и плечевой ремни,
подсоединяются головные телефоны.
Б) Переключатель поддиапазонов переводится в положение «Вкл». Стрелка
прибора механически устанавливается на (0).
Открывается крышка отсека питания и с соблюдением полярности вставляются
источники питания – 3 элемента. 1,6-ПМЦ-У-1,05 (КБ-I, А-366). Если их нет
можно использовать любой источник постоянного тока с напряжением «3В»,
«6В» или U=12В и в ДП-5В (12 или 24 В).
В) Переключатель ставится в положение «Режим» и вращением ручки
регулятора «Режим» стрелка прибора устанавливается на отметку шкалы. В
приборе ДП-5В переключатель ставится в положение (контроль режима), при
45
этом стрелка прибора должна установиться в режимном секторе. Если стрелка не
устанавливается в режимном секторе – необходимо заменить источник питания.
Г) Проверка работоспособности прибора производится от радиоактивного
источника.
Экран на зонде ставится в положение «Б». Заслонка источника отодвигается в
сторону. Зонд устанавливается упорами на крышку футляра входным окном
напротив источника.
В отличие от ДП-5А, Б – блок детектирования (зонд) ДП-5В имеет поворотный
экран , фиксируемый в положениях «Б», «Г» и «К».
Принцип действия и основные характеристики приборов дозиметрического
контроля состоящих на оснащении формирований (НАСФ).
Комплект индивидуальных дозиметров ДП-24, ДП-22В.
Имеют дозиметры ДКП-50А (дозиметр карманный прямо показывающий)
Назначение:
Для контроля экспозиционных доз гамма-облучения, получаемых людьми при
работе на зараженной территории или при работе с открытыми и закрытыми
источниками ионизирующих излучений.
Состоит:
ДП-22В – из зарядного устройства типа ЗД-5 – 50 индивидуальных дозиметров
ИД типа ДКП-50А
ДП-24 – имеет 5 ИД типа ДКП-50А
Зарядное устройство – предназначено для зарядки дозиметров ДКП-50А.
В корпусе ЗД-5 размещены – преобразователь напряжения, выпрямитель
высокого напряжения, потенциометр-регулятор напряжения, лампочка для
подсвета зарядного гнезда, микровыключатель, элементы питания.
На панели находятся – ручка потенциометра, зарядное гнездо с колпачками,
крышка отсека питания.
Питание осуществляется от 2-х сухих элементов типа 1,6-ПМЦ-У-8.
Непрерывная работа прибора не меньше 30 ч при силе тока = 200 МА.
46
И на входе зарядного устройства плавно регулируется от 180 до 250.
ДКП-50А
Предназначен для измерения экспозиционной дозы
гамма-излучения.
Выполнен в форме авторучки, состоит из дюралюминиевого корпуса, в котором
расположены:
- ионизационная камера с конденсатором;
- электроскоп;
- отсчетное устройство;
- зарядная часть.
Основная часть дозиметра малогабаритная – ионизационная камера, к
которой подключен конденсатор с электроскопом.
Внешним электродом системы камера – конденсатор являются дюралевый
цилиндрический корпус.
Внутренним электродом – алюминиевый стержень.
Электроскоп образуют изогнутая часть внутреннего электрода (держатель) и
приклеенная к нему платинированная визирная нить (подвижной элемент).
Отсчетное устройство – микроскоп (в передней части корпуса) с 90 кратным
увеличением.
Состоит:
- из окуляра;
- объектива;
- шкалы (имеет 25 делений от 0 до 250) цена одного деления = 2Р.
Зарядная часть – находится в задней части корпуса. Состоит:
- из диафрагмы с подвижным контактным штырем. При нажатии штырь
замыкается с внутренним электродом ионизационной камеры;
- защитной оправы (предохраняет от загрязнения зарядную часть).
Дозиметр крепят к карману одежды пружинным держателем.
Принцип действия дозиметра ИД-1, ДП-22В, ДП-24 типа ДКП-50А.
47
Подобие действию простейшего электроскопа. В процессе зарядки дозиметра визирная нить электроскопа отклоняется от внутреннего электрода под влиянием
сил
электростатического
отталкивания
(отклонение
нити
зависит
от
приложенного напряжения, которое при зарядке регулируют и подбирают так,
чтобы изображение визирной нити совместилось с 0 шкалы).
При воздействии
гамма - излучения на заряженный дозиметр в рабочем
объеме камеры возникает ионизационный ток. Он уменьшает первоначальный
заряд конденсатора и камеры, а
следовательно и потенциал внутреннего
электрода.
Изменение
потенциала,
экспозиционной дозе
измеряемого
электроскопом,
пропорционально
гамма - излучения. Изменение потенциала внутреннего
электрода приводит к уменьшению сил электростатического отталкивания между
визирной нитью и держателем электроскопа.
В результате
визирная нить сближается с держателем, а изображение ее
перемещается по шкале отсчетного устройства.
Держа дозиметр, против света и наблюдая через окуляр за нитью, можно в
любой момент произвести отсчет полученной экспозиционной дозы излучения.
Подготовка к работе и порядок работы.
Зарядка дозиметра производится перед выходом на работу в район р\а
заражения (действия гамма -излучения) в следующем порядке:
- отвинтить защитную оправу дозиметра и защитный колпачок зарядного
устройства ЗД-5;
- ручку потенциометра зарядного устройства повернуть влево до отказа;
- вставить дозиметр в зарядное (устройство) гнездо до упора, при этом
включается подсветка зарядного гнезда и высокое напряжение;
- наблюдая в окуляр, слегка нажать на дозиметр и, поворачивая ручку
потенциометра вправо, установить нить на «0» шкалы, после чего вынуть
дозиметр из зарядного (устройства) гнезда;
- проверить положение нити на свет: ее изображение должно быть на отметке
«0», завернуть защитную оправу дозиметра и колпачок зарядного гнезда.
48
Дозиметр во время работы в поле действия гамма-излучения носится в кармане
одежды.
Периодически наблюдая в окуляр дозиметра, определяют по положению
изображения нити на шкале величину дозы гамма-излучения, полученную во
время работы.
Чтобы
исключить
влияние
прогиба
на показания
дозиметра, отсчет
необходимо производить при вертикальном положении изображения нити.
Подготовка к работе и порядок работы прибора ИД-1.
Предназначен для измерения поглощенных доз гамма-нейтронного излучения
(-500 до +500С).
Состоит: ИД-1 – принцип действия аналогичен принципу действия дозиметра
ДП-24.
ЗД-6 – тип зарядного устройства.
Дозиметр обеспечивает измерение поглощенных доз гамма -нейтронного
излучения в диапазоне от 20 до 500 Рад с мощностью дозы от 10 до 360000
Рад\ч. При энергиях гамма-квантов от 0,08 до 2,2 МэВ
Саморазряд дозиметра не превышает в нормальных условиях (t0=20±50С
влажность 65±15%) за 24 часа – 1 деление, за 150 ч – 2 деления.
В условиях температуры 500С за 24 часа – 3 деления. При – 500С за 6 часов – 1
деление. При влажности 98% t0=350 за 5 суток – 5 делений.
Для приведения дозиметра в рабочее состояние его следует зарядить.
Порядок зарядки дозиметра на зарядном устройстве следующий:
- поверните ручку зарядного устройства против часовой стрелки до упора;
- вставьте дозиметр в зарядно-контактное гнездо зарядного устройства;
- направьте зарядное устройство зеркалом на внешний источник света;
- добейтесь максимального освещения шкалы поворотом зеркала;
49
- нажмите на дозиметр и, наблюдая в окуляр, поворачивайте ручку зарядного
устройства по часовой стрелке до тех пор, пока изображение нити на шкале
дозиметра не установится на «0», после этого выньте дозиметр из зарядноконтактного гнезда;
- проверьте положение нити на свет: при вертикальном положении нити ее
изображение должно быть на «0».
Восьмой учебный вопрос: « Приборы химической разведки (ХР), их
принцип действия и основные характеристики. Подготовка приборов ХР к
работе, определение в атмосфере отравляющих веществ и аварийных
химически опасных веществ. Практическая работа с приборами химической
разведки».
Войсковой прибор химической разведки ВПХР.
Предназначен для определения в воздухе, на местности, технике ОВ типа
зарин, зоман, V-икс, иприт, фосген, синильная кислота, хлорциан.
Устройство ВПХР:
Состоит из корпуса с крышкой и размещенных в них:
- ручной насос;
- насадка к насосу;
- бумажные кассеты с индикаторными трубками;
- защитные колпачки;
- противопыльные фильтры;
- электрофанарь;
- грелка (патроны к ней);
- лопатка для взятия проб;
- штырь;
- инструкция по эксплуатации, памятка по работе с прибором, памятка по
определению ОВ;
- плечевой ремень.
50
Диапазон рабочих температур прибора – 400 + 400С.
Ручной насос (поршневой) – служит для прокачивания зараженного воздуха
через индикаторную трубку, которая устанавливается в гнездо головки насоса
(при качаниях 50-60 в 1 мин проходит около 2 л воздуха).
На головке насоса размещены:
- нож для подреза;
- два углубления для обламывания концов ИТ.
- в ручке насоса – ампуловскрыватели.
Насадка к насосу - является приспособлением, позволяющим увеличивать
количество паров ОВ, проходящих через ИТ, при определении ОВ на почве и
различных предметах, в сыпучих материалах, а также обнаруживать ОВ в дыму и
брать пробы дыма.
Индикаторные трубки ИТ – расположены в кассетах, предназначены для
определения ОВ и представляют собой запаянные стеклянные трубки, внутри
которых помещены наполнитель и ампулы с реактивами.
ИТ маркированы цветными кольцами и уложены в бумажные кассеты по 10
штук.
На лицевой стороне кассеты дан цветной эталон окраски и указан порядок
работы с трубками.
Для определения ОВ типа СИ-Эс и БИ-Зет предназначены трубки ИТ-46. В
комплект ВПХР они не входят и поставляются отдельно.
Защитные колпачки – служат для предохранения внутренней поверхности
воронки насадки от заражения каплями ОВ и для помещения проб почвы и
сыпучих материалов при определении в них ОВ.
Противодымные фильтры – применяют для определения ОВ в дыму, малых
количеств ОВ в почве и сыпучих материалах, а также при взятии проб дыма. Они
состоят из одного слоя фильтрующего материала (картона) и нескольких слоев
капроновой ткани.
Электрофонарь – применяется для наблюдения в ночное время за
изменением окраски индикаторных трубок.
51
Электрофонарь состоит из корпуса, головки
и элемента установленного в
специальную обойму. Фонарь включается при повороте головки фонаря вправо.
При повороте головки влево фонарь выключается.
Для работы с трубками в ночное время электрофонарь выводят из пружины,
закрепляющей ее крышку прибора, и устанавливают под некоторым углом к
плоскости крышки, используя пружину в качестве опоры для фонаря.
Грелка – служит для подготовки трубок при определении ОВ при
пониженной температуре окружающего воздуха (от -400 до +150С). Грелка
состоит из корпуса и патронов.
Корпус грелки представляет собой пластмассовый корпус с ввинчивающейся
крышкой. Внутри корпуса установлен сердечник. Снаружи корпус имеет две
бобышки, в отверстия которых помещен штырь, фиксированный пружиной.
Патрон грелки состоит из металлической гильзы, ампулы с раствором и
пластмассового колпачка. На дно гильзы насыпан порошок магния, закрытый
сверху прокладкой из фильтрованной бумаги. И такой же бумагой обложена
внутренняя поверхность патрона. Между ампулой и торцевой внутренней
поверхностью пластмассового колпачка вложены тампоны из гигроскопической
ваты и металлическая сетка. Пластмассовый колпачок имеет центральное
отверстие, закрытое у неиспользованных патронов пленкой. В это отверстие
вводится штырь для разбивания ампулы с раствором в момент использования
патрона.
В комплект прибора входят 10 патронов (кассета рассчитана на 15 патронов,
поэтому прибор может комплектоваться 15-ю патронами грелки), расположенных
в специальной кассете.
В зависимости от температуры окружающей среды, в течение первых трех
минут, с момента разбивания ампулы при -400С температура в грелке достигается
+350С - +850С и по истечении 7 минут должна быть не ниже +20 0, при -200
достигает +850 и по истечении 7 минут должна быть не ниже +300; температура в
грелке до +150 сохраняется в течение 15-20 минут.
Подготовка прибора ВПХР (войскового прибора химической разведки)
52
к работе.
Перед отработкой этого вопроса слушателям задается несколько вопросов:
1. Назначение и устройство ВПХР?
2. На какие группы подразделяются ОВ (по характеру действия на организм
человека)?
При подготовке прибора к работе:
- проверяем укомплектованность прибора (наличие в приборе всех предметов);
- проверяем исправность ручного насоса, для чего в насос вставляется
индикаторная
трубка
(концы
трубки
не
обламываются),
ручка
насоса
оттягивается до отказа и по истечении 3-5 сек. отпускается. При исправном
насосе ручка быстро, с резким щелчком, с ударом возвращается в исходное
положение;
- проверяем наличие элемента в фонарике;
- внешним осмотром определяется целостность индикаторных трубок и дата их
изготовления (внизу кассеты). Если ИТ с просроченным сроком хранения, то их
необходимо проверить с помощью комплекта контрольных трубок ККТ-2;
- кассеты с индикаторными трубками размещаются в следующем порядке:
сверху трубки с красными кольцами и точкой; затем трубки с зелеными
кольцами; внизу трубки с желтыми кольцами.
Проверка индикаторных трубок на пригодность к работе при помощи
комплекта контрольных трубок ККТ-2. Комплект ККТ-2 включает в себя три типа
контрольных трубок предназначенных для проверки пригодности индикаторных
трубок (ИТ) с маркировкой одно желтое кольцо (ИТ-38 на иприт) и три зеленых
кольца (ИТ-45 на синильную кислоту и хлорциан - нижний слой наполнителя и
фосген, дифосген – верхний слой наполнителя).
Такую проверку производят по истечению гарантийного срока хранения для
решения вопроса о возможности дальнейшего хранения и использования ИТ.
Проверку проводят при температуре окружающего воздуха +250±100С.
53
Контрольные трубки в нижней части имеют широкое маркированное кольцо
красного цвета. Индикаторные трубки с красным кольцом и точкой (на зарин,
зоман, V -газы) проверяются в лаборатории.
Порядок проверки индикаторной трубки:
- подготовить к проверке проверяемую индикаторную трубку;
- вскрыть с помощью насоса ВПХР с обоих концов контрольную трубку;
- ампуловскрывателем, имеющимся, в комплекте разбить ампулу и встряхнуть
трубку;
- подсоединить контрольную трубку нижним концом к маркированному концу
проверяемой индикаторной трубки с помощью резиновой трубки, имеющейся в
кассете, так, чтобы концы стеклянных трубок соприкасались;
- нижний конец проверяемой трубки вставить в насос;
- прокачать через соединительные трубки воздух, делая ,столько качаний
насосом сколько указано на этикетке кассеты контрольной трубки.
Индикаторные трубки считаются пригодными к работе, если возникшая на их
наполнителе окраска по интенсивности не слабее окраски на кассетных этикетках
индикаторных трубок для концентраций иприта 0,002-0,003 мг\л; синильной
кислоты 0,005-0,01 мг\л; фосгена 0,005-0,01 мг\л.
При
пользовании
ККТ-2
соблюдать
правила
техники
безопасности,
предусмотренные при работе с индикаторными трубками.
(Сл.№12).
Определение ОВ в воздухе.
Наличие отравляющих веществ в воздухе определяют по внешним признакам
и по показаниям индикаторных трубок.
Обследование воздуха индикаторными трубками необходимо проводить в
такой последовательности:
- трубкой с красным кольцом и точкой;
- трубкой с зелеными кольцами;
- трубкой с желтым кольцом.
При работе с трубкой с красным кольцом и точкой вначале определяют
ФОВ в опасных, а затем в безопасных концентрациях.
54
Берем 2 трубки: опытная для определения ОВ; контрольная.
Надрезаем их концы и вскрываем трубки с помощью ампуловскрывателя насоса с
маркировкой, отвечающей маркировке ИТ, разбиваем верхние ампулы обеих
трубок. Берем трубки за концы с маркировкой и энергично, наотмашь
встряхиваем их 2-3 раза.
Контрольную трубку помещаем в штатив – воздух не прокачиваем. Опытную
трубку вставляем немаркированным концом в насос и прокачиваем через нее
воздух, сделав 5-6 качаний насосом.
Затем разбиваем нижние ампулы
обеих
трубок, первой
встряхивается
контрольная трубка.
Встряхиваем трубки одновременно и наблюдаем за изменением окраски
наполнителя в контрольной трубке (появление красной окраски верхнего
наполнителя опытной трубки и сохранение ее до момента появления желтого
цвета в контрольной трубке) есть ФОВ (зарин, зоман, V – газы) в опасных
концентрациях.
Если получен отрицательный результат, то определяем ОВ в безопасных
концентрациях.
Порядок работы такой же, но прокачивается больше воздуха – 50-60 качаний
насосом, а нижние ампулы разбить через 2-3 мин. после прокачивания, а не сразу.
Если ОВ есть – красная окраска переходит в желтую медленнее в опытной
трубке, чем в контрольной.
Если ОВ нет – красный окрас наполнителя опытной трубки к желтой происходят
одновременно.
Если есть ОВ кислой природы - образуется желтый окрас в опытной трубке
сразу после разбивания нижней ампулы. Определение необходимо повторить с
применением противодымного фильтра.
Затем обследуем воздух с помощью индикаторных трубок с 3 зелеными
кольцами (фосген, дифосген, хлорциан, синильная кислота):
- вскрываем трубку;
- разбиваем ампулу;
55
- вставляем в насос и прокачиваем воздух, 10-15 качаний;
- вынимаем трубку из насоса;
-сравниваем окраску наполнителя после прокачки с окраской, изображенной
на кассетной этикетке.
.
Порядок работы с трубкой с одним желтым кольцом (иприт):
- вскрываем трубку;
- вставляем в насос и прокачиваем воздух (60 качаний);
- вынимаем трубку и через 1 мин сравниваем окраску наполнителя с окраской,
изображенной на кассетной этикетке.
Определение ОВ на местности и технике.
При определении ОВ на местности и технике: вначале используется
индикатор с красным кольцом и красной точкой, затем с желтым кольцом.
Для
работы используем насадку для насоса. На воронку насоса надеваем защитный
колпачок, прикладываем насадку к почве, зараженному предмету так, чтобы
воронка покрыла участок с наиболее выраженными признаками заражения.
Прокачиваем через индикаторную трубку воздух, снимаем насадку. Удаляем
колпачок, убираем насадку в прибор, вынимаем трубку и определяем ОВ (по
кассете).
Определение ОВ в дыму и сыпучих материалах.
В дыму порядок обследования такой же, что и в не задымленной атмосфере,
только дополнительно нужно использовать насадку к ручному насосу и
противодымный фильтр.
Вставляем в насос трубу, закрепляем на насадку противодымный фильтр,
навертываем на насос насадку. Делаем соответствующее количество качаний,
снимаем насадку, вынимаем фильтр и нее и убираем насадку в прибор. Вынимаем
индикатор и определяем ОВ.
56
В сыпучих материалах используется защитный колпачок и противодымный
фильтр
Вскрываем индикаторную трубку, вставляем в насос, на насос навертываем
насадку с воронкой и фильтром, прижимаем кольцом, делаем качания насоса,
держа его вниз. Убираем фильтр, колпачок с пробой. Убираем насадку в прибор,
вынимаем ИТ и определяем ОВ.
Определение ОВ при пониженных температурах.
ИТ с одним красным кольцом и красной точкой и ИТ с одним желтым кольцом
должны подогреваться с помощью грелки, входящей в комплект ВПХР.
ИТ с красным кольцом и точкой устанавливается в корпус грелки и
подогревается до оттаивания ампулы, затем извлекается из грелки и используется
для определения ОВ.
После просасывания воздуха одновременно подогреваются обе трубки
(опытная и контрольная) в грелке в течение 1 мин.
При определении ФОВ в опасных концентрациях сразу же после подогрева
разбиваются
нижние ампулы, а при определении
ФОВ в безопасных
концентрациях эти ампулы разбиваются спустя 2-3 мин. после подогрева. Затем
обе трубки одновременно встряхиваются и ведется наблюдение за изменением
окраса их наполнителя.
ИТ с одним желтым кольцом при температуре +150 и ниже подогреваются в
течение 1-2 мин. после просасывания через низ зараженного воздуха с
последующим наблюдением за изменением окраса наполнителя.
ИТ с 3 зелеными кольцами при пониженных температурах можно подогревать
в течение 1 мин. (если есть сомнения в показаниях) после просасывания воздуха.
Практическая работа с приборами химической разведки.
57
Для закрепления практических навыков в работе с приборами ВПХР
(желательно) нужно выдать один прибор на 2 человека и самостоятельно
предложить слушателям выполнить все действия:
- проверить комплектность;
- целостность частей (исправность);
- разместить кассеты с ИТ в нужном порядке;
- определить ОВ.
Вводная: наполнитель трубки при определении ОВ изменил окраску на
красную.
Ответ: В воздухе ОВ нервно-паралитического действия.
Вводная: Наполнитель ИТ с желтым кольцом изменил окраску на красную.
Ответ: Заражения ОВ типа иприт.
УГ-2. Газоанализатор универсальный.
Предназначен для измерения концентраций вредных газов (паров) в воздухе
рабочей зоны производственных помещений.
Условия эксплуатации газоанализатора:
- температура окружающего воздуха 10-300; (при измерении концентрации:
сернистого ангидрида 15-300; ацетона с поглотительной трубкой 15-300; ацетона
без поглотительной трубки 10-250)
- относительная влажность воздуха не более 90%;
- атмосферное давление от 90 до 104 КПа (от 680 до 780 мм рт. ст);
- массовая доля пыли не более 40 мг/м3
Устройство и принцип работы.
УГ-2 состоит из воздухозаборного устройства и комплектов индикаторных
средств.
58
Воздухозаборное устройство УГ-2 состоит из резинового сильфона с двумя
фланцами, стакана с пружиной находящихся внутри корпуса. Во внутренних
гофрах сильфона установлены распорные кольца для придания жесткости
сильфону и сохранения постоянства объема.
На верхней плате имеется не подвижная втулка для направления штока при
сжатии сильфона.
На штуцер с внутренней стороны надета трубка резиновая, которая через
нижний фланец соединяется с внутренней полостью сильфона.
Свободный конец трубки резиновой служит для присоединения индикаторной
трубки при анализе.
На цилиндрической поверхности штока расположены четыре продольные
(разрезы) канавки с двумя углублениями для фиксации двух положений штока
фиксатором.
Расстояние между углублениями на канавках пообобрано таким образом,
чтобы при ходе штока от одного углубления до другого сильфон забирал
заданный объем исследуемого воздуха.
Комплект индикаторных средств УГ-2.
В комплекты индикаторных средств УГ-2 входят ампулы с индикаторами,
поглотительными порошками и принадлежности необходимые для изготовления
индикаторных трубок и фильтрующих патронов.
Принцип работы УГ-2.
Основан на изменении окраски слоя индикаторного порошка в индикаторной
трубке после просасывания через нее воздухозаборным устройством УГ-2
воздуха рабочей зоны производственных помещений. Длина окрашенного
столбика индикаторного порошка в трубке пропорциональна концентрации
анализируемого газа в воздухе и измеряется по шкале, градуированной в мг\м3.
Концентрацию определяемого газа (пара) находят, совмещая нижнюю
границу столбика окрашенного порошка индикаторной трубки с нулевой
отметкой измерительной шкалы этикетки.
59
Цифра на шкале, совпадающая с верхней границей окрашенного столбика
порошка, указывает концентрацию определяемого газа (пара).
При
размытости
границы
раздела
окрасок
слоев
исходного
и
прореагировавшего индикаторного порошка отсчет концентрации определяемого
газа (пара) проводят по шкале
по нижней и верхней частями границы.
За
результат измерения принимают среднее значение.
Указание мер безопасности.
При работе с газоанализатором универсальным УГ-2 необходимо соблюдать
меры безопасности, предусмотренные при работе с определяемым газом (паром).
Необходимо соблюдать осторожность при работе со стеклом. Не допускать
попадание порошков на кожу и глаза.
Работы с индикаторными порошками проводить в прорезиненном фартуке.
По окончании работы и перед принятием пищи необходимо тщательно вымыть
руки с мылом.
Подготовка УГ-2 к работе.
Перед началом работы необходимо:
- изготовить индикаторные трубки;
- изготовить фильтрующие патроны;
- проверить герметичность воздухозаборного устройства УГ-2.
( Сжимают сильфон шкотом до верхнего отверстия на объеме 400 см2 и
фиксируют это положение фиксатором. Трубку резиновую перегибают и
зажимают зажимами. Отводят фиксатор и после первоначального рывка штока
его отпускают. Считают герметичным, если в течение (10 ±2) мин не наблюдается
заметного перемещения штока).
Порядок работы.
60
Перед началом работы индикаторные трубки необходимо выдержать 30 мин
для принятия температуры окружающей среды.
Для определения концентрации определяемого газа (пара) открывают крышку
воздухозаборного устройства УГ-2 и проверяют соответствие номера штока
номеру воздухозаборного устройства УГ-2. Отводят фиксатор, берут из гнезда
шток и вставляют его в направляющую втулку так, чтобы наконечник фиксатора
скользил по канавке штока, над которой указан просасываемый объем воздуха по
табл.№1.
Давлением руки на головку штока сильфон сжимают до тех пор, пока конец
фиксатора попадет в верхнее углубление в канавке штока. При этом конец
резиновой трубки оставляют свободным. Трубку не пережимают.
Берут индикаторную трубку, освобождают от герметизирующих колпачков,
избегая засорения ее герметизирующим материалом. Постукивая стержнем о
стенки трубки, проверяют ее уплотнение и, если при этом между столбиком
порошка и тампоном образовался просвет, его устраняют нажатием стержня на
тампон.
После этого ее присоединяют к резиновой трубке воздухозаборного
устройства УГ-2 и располагают в месте измерения.
При наличии в анализируемом воздухе паров (газов), мешающих определению,
их улавливают фильтрующим патроном, который присоединяют с помощью
резиновой трубки к индикаторной трубке узким концом встык. Измерение
следует начинать не позднее 1 мин. после разгерметизации трубок.
Надавливая одной рукой на головку штока, другой отводят фиксатор. Как
только шток начинает двигаться, фиксатор отпускают и включают секундомер.
Когда фиксатор войдет в нижнее углубление канавки штока, слышен щелчок, но
просасывание воздуха еще продолжается. Общее время просасывания воздуха
должно соответствовать указанному в табл. 1.
При просасывании заданного объема воздуха продолжительность хода штока
должна укладываться в пределы, указанные на этикетке измерительной шкалы
для определяемого газа (пара).
61
Индикаторный порошок после воздействия определяемого газа (пара) меняет
окраску согласно табл.2.
Конденсацию определяемого газа (пара) находят, совмещая нижнюю границу
столбика окрашенного порошка индикаторной трубки с нулевой отметкой
измерительной шкалы этикетки. Цифра на шкале, совпадающая с верхней
границей
окрашенного
столбика
порошка,
указывает
концентрацию
определяемого газа (пара).
При
размытости
границы
раздела
окрасок
слоев
исходного
и
прореагированного индикаторного порошка отсчет концентрации определяемого
газа (пара) проводят по шкале по нижней и верхней частям границы. За результат
измерения принимают среднее значение.
После окончания работы патрон отсоединяют от индикаторной трубки,
немедленно закрывают заглушками и укладывают на хранение в эксикатор с
кальцием хлористым.
Измерения проводят не менее 2-3 раз, каждый раз новой трубкой. За результат
измерения принимают среднее арифметическое значение.
Результат измерения концентрации определяемого газа
(пара) приводят к
нормальным условиям (Сн): температура 293К; атмосферное давление 101,3мПа
(760 мм рт.ст); относительная влажность 60%.
Концентрацию (Сн) при нормальных условиях в мг/м3 вычисляют по формуле:
Сн = Сt, , р – (273 + t) 101,3 К
293 Р
Где: Сt,
, р – результат измерения концентрации определяемого газа (пара) при
температуре окружающего воздуха t0С, относительной влажности
атмосферном давлении -
%, и
р. К - поправочный коэффициент, учитывающий
влияние температуры окружающего воздуха на показания индикаторных трубок.
При определении концентрации NН3 поправочный коэффициент находят по
графику (рис.5)
При определении концентрации паров углеводородов нефти поправочный
коэффициент находят по табл. 4.
Таблица 4
Температура, 0С
Поправочный коэффициент
62
10
15
20
30
1,22
1,14
1,00
0,95
При определении концентрации остальных определяемых газов (паров)
поправочный коэффициент не учитывать.
Определение
концентрации
окиси
азота
проводить
индикаторной
и
поглотительно - окислительной трубками. Поглотительно - окислительную
трубку присоединяют к индикаторной трубке концом, который содержит темнофиолетовый порошок.
Определение концентрации ацетона в присутствии кислых газов и паров
проводить индикаторной и поглотительной трубками, а при их отсутствии –
индикаторной.
Газоанализатор универсальный УГ-2 хранить вдали от нагревательных
приборов в сухом отапливаемом помещении, не содержащем паров и газов,
вызывающих коррозию.
Третий учебный вопрос: «Практическая работа с приборами»
При
организации
и
проведении
практической
работы
с
приборами
целесообразно подготовить три учебных места:
- первое – для работы с приборами ДП-5А (Б, В);
- второе – для работы с приборами ДП-24, ДП-22В, ИД-1;
- третье – для работы с ВПХР и УГ-2.
Каждое учебное место обеспечить не менее 4 приборами.
Затем разделить слушателей на 3 учебные группы и дать задание на
практическую работу с приборами.
В ходе практической работы с приборами, преподаватель контролирует работу
слушателей и оказывает им помощь, привлекая к этой цели наиболее
подготовленных из них.
Смена рабочих мест производится по команде преподавателя.
63
После отработки учебных вопросов необходимо проверить усвоение учебного
материала путем проведения контрольного опроса и подвести итоги, а в конце
занятия – итог всему занятию.
Для закрепления разберем пример:
Пример 1. При контроле заражения автогрейдера измеренная мощность дозы
(Р изм) – 150 мр/ч, гамма- фон (Рф) – 300 мр/ч.
Ответ: Так как
гамма-фон больше измерения мощности дозы, величина
заражения автогрейдера не определяется.
Пример 2. При контроле заражения сырого мяса Р изм = 24 мр/ч, больше Рф =
5 мр/ч следовательно величина заражения мяса
Ответ: Рм = Р изм – Рф = 24-5=19 мр/ч.
Пример 3. При контроле заражения тела человека Р изм = 70 мр/ч, Рф = 60
мр/ч следовательно величина заражения человека
Ответ: Рч = Р изм -
= 20 мр/ч.
= 70 -
Конец Сл.№20
Пример 4. При контроле заражения автомобиля Р изм = 2500 мр/ч, Рф = 1500
мр/ч
Ответ : следовательно величина заражения автомобиля Р А 2,500 – 1500
1,5
= 1500 мр/ч.
Кроме измерения уровней гамма - радиации и р/а зараженности
различных предметов по
гамма - излучению прибором ДП-5 можно
обнаружить бета -излучения.
Обнаружение бета - излучений производится для того, чтобы определить,
какая сторона поверхности объекта (стены, перегородки, брезента автомашины и
т.д.) заражена.
Для этого зонд с экраном в положении «Г» устанавливается у поверхности
исследуемой на расстоянии 1-1,5 см и определяется показание прибора. Затем в
положении «Б» при том же размещении зонда. Если при этом показания
увеличиваются, то следовательно поверхность заражена
64
бета - активными веществами (отклонение стрелки больше, потому что есть
доступ бета - излучений через окно).
Если гамма - излучение = бета – излучению, следовательно, поверхность не
заражена бета-активными частицами.
1. Стрелка измерительного прибора ДП-5 отклонилась до цифры 50,
переключатель поддиапазонов в положении «х200». Какой уровень
радиации на местности?
( Ответ: 50 р/ч.).
2. Стрелка измерительного прибора ДП-5 отклонилась до цифры 2, по
верхней шкале, переключатель поддиапазонов в положении «х100». Какой
уровень радиации на местности?
( Ответ: 200 мр/ч.).
3. Приступить к измерению степени заражения объектов.
(Ответ: ) Следовательно 1. Измерить гамма-фон,
2. измерить зараженность объекта,
3. определить математически.
Вводная:
Стрелка
прибора
отклонилась
до
цифры
3.
Переключатель
поддиапазонов в положении «х10». Определить гамма-фон местности?
(Ответ:
30 мр/ч ) Конец Сл.21.
После определения
гамма - фона местности руководитель предлагает
слушателям, подойти к автомобилю ПАК и определить степень р/а заражения.
Вводная:
Стрелка измерительного прибора отклонилась до цифры 2,5. Переключатель
поддиапазонов в положении «х100» , гамма - фон местности = 30 мр/ч, Какова
степень заражения радиоактивности автомобиля?
Ответ: Определяем по формуле: Р = Р изм.- Vфон.
Р = Р изм . = (2,5 х 100) = 250 – 30 = 220 мр/ч ).
Заключение.
Прогнозирование
и
65
своевременная оценка
радиационной, химической,
пожарной, инженерной и медицинской обстановки является одним из важнейших
условий эффективной организации защиты от ЧС военного и мирного времени.
приложение №1
Термины и определения.
Под разрушением химически опасного объекта следует понимать его
состояние после стихийного бедствия, приведшего к полной разгерметизации
всех емкостей, содержащих АХОВ.
Первичное облако – облако зараженного воздуха, образующееся в результате
мгновенного перехода в атмосферу всего объема или части содержимого емкости
с опасным химическим веществом при ее разрушении.
Вторичное облако – облако зараженного воздуха, образующееся в результате
испарения ядовитой жидкости с подстилающей поверхности.
Инверсия – состояние приземного слоя воздуха, при котором температура
нижнего слоя меньше температуры верхнего слоя (устойчивое состояние
атмосферы).
Изотермия – состояние приземного слоя воздуха, при котором температура
нижнего и верхнего слоев одинаковы (безразличное состояние атмосферы).
Конвекция – состояние приземного слоя воздуха, при котором температура
нижнего слоя воздуха выше температуры верхнего слоя (неустойчивое состояние
атмосферы).
Пороговая токсодоза – ингаляционная токсодоза, вызывающая начальные
симптомы поражения.
Площадь зоны возможного заражения – площадь территории, в пределах
которой под воздействием изменения направления ветра может перемещаться
облако зараженного воздуха.
66
Площадь зоны фактического заражения – площадь территории, приземный
слой воздуха который заражен парами (аэрозолем) ядовитого вещества в опасных
для жизни или здоровья пределах.
Под коэффициентов защищенности укрытия следует понимать отношение
расчетной токсодозы, накопленной человеком за определенный промежуток
времени на открытой местности, к значению токсодозы, накопленной за тот же
промежуток времени при нахождении в укрытии.
Коэффициент эквивалентности хлора по отношению к другому АХОВ (Кэкв)
представляет собой число, показывающее, во сколько раз масса хлора больше или
меньше массы другого опасного химического вещества, образующего в
аварийной ситуации равную с хлором глубину зоны заражения.
