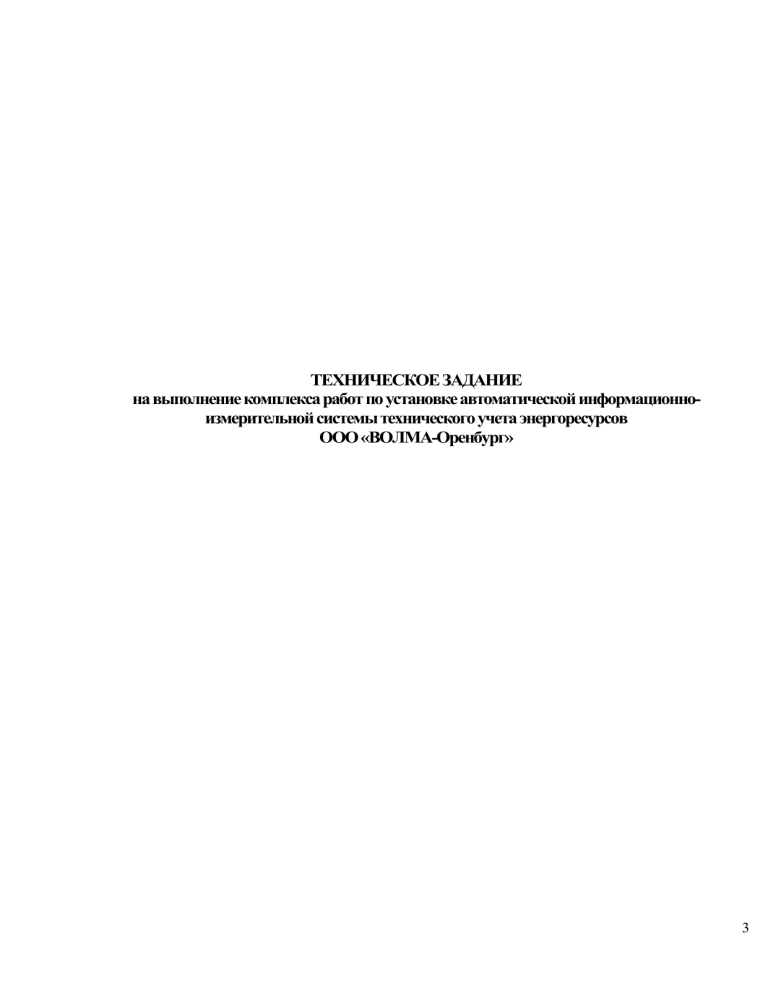

ТЕХНИЧЕСКОЕ ЗАДАНИЕ
на выполнение комплекса работ по установке автоматической информационноизмерительной системы технического учета энергоресурсов
ООО «ВОЛМА-Оренбург»
3
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. ОБЩИЕ СВЕДЕНИЯ
2. НАЗНАЧЕНИЕ И ЦЕЛИ СОЗДАНИЯ СИСТЕМЫ
3. ХАРАКТЕРИСТИКА ОБЪЕКТОВ АВТОМАТИЗАЦИИ
4. ТРЕБОВАНИЯ К СИСТЕМЕ
5. СОСТАВ И СОДЕРЖАНИЕ РАБОТ ПО СОЗДАНИЮ СИ СТЕМЫ
6. ПОРЯДОК КОНТРОЛЯ И ПРИЕМКИ СИСТЕМЫ
7. ТРЕБОВАНИЯ К СОС ТАВУ И СОДЕРЖАН ИЮ РАБОТ ПО ПОДГОТОВКЕ
ОБЪЕКТА АВТОМАТИЗАЦИИ К ВВОДУ СИСТЕМЫ В ДЕЙСТВИЕ
8. ТРЕБОВАНИЯ К ДОК УМЕНТИРОВАНИЮ
9. ИСТОЧНИКИ РАЗРАБОТКИ
10. СПИСОК ПРИЛОЖЕНИЙ. УСЛОВИЯ ДЛЯ УЧАСТИЯ
12
13
14
14
15
18
18
19
19
20
21
4
Список терминов, определений и сокращений .
функционально
объединенных
мер,
Автоматизированная Совок упность
измерительных
преобразователей,
ЭВМ
и
других
информационнотехнических средств, размещенных в разных точках
измерительная
контролируемого объекта и т.п. с целью измерений одной
система
или нескольких физических величин, свойственных этому
объект у и выработки измерительных сигналов с целью
решения задач сбора, обработки и хранения рез ультатов
измерений, обеспечения интерфейсов дост упа к рез ультатам
измерений, а также диагностики состояний средств
измерений
Цифровое вычислительное устройство (или его часть) с
Вычислительный
программным обеспечением, выполня ющее вычисления
компонент
рез ультатов
прямых,
косвенных,
совместных
или
измерительной
совок упных
измерений
(выража емых
числом
или
системы
соответствующим ему ко дом) по рез ультатам первичных
измерительных преобразований в ИС, а также логические
операции и упра вление работой ИС.
Примечание – В отдельных случаях вычислител ьный
компонент может входить в состав измер ительного
компонента, метрологические характер истики
которого
нормированы
с
учетом
программы,
реализ уемой
вычислительным компонентом [ ГОСТ Р 8.596, статья
3.3.3]
Техническое
устройство
(блок
питания,
система
Вспомогательный
вентиляции,
устройства,
обеспечивающие
удобство
компонент
управления и эксплуатации ИС и т.п.), обеспеч ивающее
измерительной
нормальное ф ункционирование ИС, но не участвующее
системы
непосредственно в измерительных преобр азованиях [ ГОСТ
Р 8.596, статья 3.3.5]
Единство измерений Такое состояние измерений при ор ганизации учета
электроэнергии, при котором рез ультаты измерений
в учете
выражены в узаконенных ед иницах величин и погрешности
электроэнергии
измерений не выходят за установленные границы с
заданной вероятностью
Совок упность взаимосвязанных процессов созд ания и
Жизненный цикл
изменения
состояния
автоматизированной последовательного
автоматизированной
информ
ационно-измерительной
информационно системы от формирования исходных требований до
измерительной
окончания её эксплуатации
сист емы
Поставщики и пок упатели эле ктрической энергии, сетевые
Заказчики АИИС
компании и иные юридические лица, ос уществляющие
руководство работами по созданию или модернизации
АИИС учета электроэнергии на рынке
Защита информации Деятельность, направленная на предотвращение утечки
защищаемой
информации ,
несанкционированных
и
непреднамеренных
воздействий
на
з ащищаемую
информацию
[ГОСТ Р 50922-96, статья 2.1.2]
Свойство системы обеспечивать требуемый уровень
Защи щенность
безопасн ости
Нахождение значения величины опытным п утем с помощью
Измерение
5
специальных технических средств
[ГОСТ Р 8.000-2000, статья 2.1.2, РМГ 29 -99]
Деятельность,
направленная на предотвращение пол учения
Защита информ ации
защищаемой информации заинтерес ованным субъектом с
от
несанкционированно нарушением установленн ых правовыми док ументами или
собственником, владельцем информации прав или правил
го доступа
дост упа к защищаемой и нформации
[ГОСТ Р 50922-96, статья 2.1.7]
Конструктивно или ф ункционально выделяемая часть ИС,
Измерительный
выполняющая законченн ую ф ункцию от восприятия
канал
измеряемой величины до получения рез ультата ее
измерительной
измерений, выражаемого числом или соответствующим ему
сист емы
кодом, или до получения аналогового сигнала, один из
параметров которого — ф ункция измеряемой величины.
Примечание - Измерительные каналы ИС могут быть
простыми и сложными. В простом измер ительном канале
реализ уется
прямой
метод
изм ерений
п утем
последовательных
измерительных
преобразований.
Сложный измерительный канал в первичной части
представляет собой совок упность нескол ьких простых
измерительных каналов, сигналы, с выхода которых
использ уются для получ ения рез ультата косвенных,
совок упных или совм естных измерений или для пол учения
пропорционального ему сигнала во вторичной части
сложного измерительного кан ала ИС
[ ГОСТ Р 8.596, статья 3.2]
Средство измерений, для которого отдельно но рмированы
Измерительный
метрологические характеристики, напр имер измерительный
компонент ИС
прибор, измерительный прео бразователь (первичный,
включая устройства для передачи воздействия из меряемой
величины на чувствительный элемент; промежуточный, в
том
числе
модуль
аналогового
ввода -вывода,
измерительный коммутатор, искробезопасный барьер,
аналоговый фильтр и т. п.) [ ГОСТ Р 8.596, статья 3.3.1]
Функционально
объединенная
и
территориально
Измерительно локализованная
совок упность
программно -технических
информационный
средств учета электроэнергии по да нной точке измерений,
комплекс точки
в которой формируются и преобраз уются сигналы,
измерений
содержащие количественн ую информацию об изме ряемых
величинах, реализуются вычислительные и логические
операции, предусмотренные процессом измерений, а также
интерфейс дост упа к информации по данной точке
измерений
электроэнергии.
Измерительно информационный комплекс точки измерений явл яется
сложным измерительным каналом, предста вляющим собой
совок упность нескольких простых измерительных каналов,
сигналы с выхода которых использ уются для пол учения
рез ультата косвенных, совок упных или совместных
измерений
Входящее
в
состав
ИС
техническое
устройство,
Компонент
выполняющее
одну
из
функций,
предусмотренных
измерительной
процессом измерений. В соответствии с этими ф ункциями
системы
компоненты подразделяют на измерительные, связ ующие,
вычислительные, комплек сные и вспомогательные [ ГОСТ Р
6
Измерительная
система
Информационновычислительный
комплекс
Информационновычислительный
комплекс
электроустановки
Комплексный
компонент
измерительной
системы
Методика (методы)
измерений
8.596, статья 3. 3]
Совок упность измерительных, связ ующих, вычи слительных
компонентов, образ ующих измерител ьные каналы, и
вспомогательных устройств (комп онентов измерительной
системы),
ф ункционирующих
как
единое
целое,
предназначенная для:
- получения информации о состоянии объекта с помощью
измерительных преобразований, в общем случае, множества
изменяющихся во времени и распределенных в пространстве
величин, характеризующих это состояние;
- машинной обработки рез ультатов измерений;
- регистрации и индикации рез ультатов измерений и
рез ультатов их машинной обрабо тки;
- преобразования этих данных в выходные сигналы системы
в разных целях.
Примечание - ИС обладают основными признаками средств
измерений и являются их разнови дностью
[ ГОСТ Р 8.596, статья 3.1]
Совок упность ф ункционально объединенных пр ограммных,
информационных и технических средств, предназначенная
для решения задач диагностики состояний средств и
объектов измерений, сбора,
обработки и хранения
рез ультатов измерений, пост упающих от ИИК субъекта , их
агрегирование, а также обеспечения интерфейсов до ст упа к
этой информации
Совок упность ф ункционально объединенных пр ограммных и
технических средст в, предназначенная для решения задач
сбора и обработки рез ультатов измерений, диагностики
средств измерений в пределах одной электроустановки, а
также обеспечения интерфейсов дост упа к этой информации
Конструк тивно
объединенная
или
территориально
локализованная совок упность компонентов, с оставляющая
часть ИС, завершающая, как правило, измерительные
преобразования, вычислительные и логические операции,
предусмотренные процессом измерений и алгоритмами
обработки рез ультатов измерений в иных целях, а также
выработки выходных сигналов си стемы
[ ГОСТ Р 8.596, статья 3.3.4]
Совок упность операций и правил, выполнение к оторых
обеспечивает
получение
рез ультатов
измерений
с
известной погрешностью
Примечание - В соответствии с законом РФ «Об
обеспечении единства измерений » методика (методы)
измерений должна быть разработана и аттестована в
соответствии с порядком, определенным Госстандартом
России
[ГОСТ Р 8.563, статья 3.1]
7
Метрологическая
характеристика
средств измерений
Надежность
Объект измерений
оптового рынка
электроэнергии
Отказ
Поверка средства
измерений
Присоединение
Связующий
компонент
измерительной
сист емы
Характеристика одного из свойств средства изм ерений,
влияющего на рез ультат измерений и его погрешность
Примечания: Для каждого типа средств измерений
устанавливаются свои метрологические характеристики.
Метрологические
характеристики,
устана вливаемые
нормативными документами, называют но рмируемыми
метрологическими характеристиками, а определяемые
экспериментально – действительными метрологическими
характеристиками [РМГ 29, статья 6.42]
Свойство объекта сохранять во времени в устано вленных
пределах значения всех параметров, х арактериз ующих
способность выполнять требуемые функции в заданных
режимах
и
условиях
примен ения,
технического
обслуживания, ремонта, хран ения и транспортирования.
Примечание
—
Надежность
является
комплексным
свойством, которое в зависимости от назначения объекта и
условий
его
функционирования
может
включать
безотказность,
долговечность,
ремонт опригодность
и
сохраняемость или определенное сочетание этих свойств.
[ГОСТ 27.002, стать я 1.1]
Физическая
система
(электроустановка,
технич еское
средство и др.) которая характеризуется о дной или
несколькими физическими величинами, значения которых
использ уется для коммерческих расч етов на ОРЭ
Событие, заключающееся в нарушении работосп особного
состояния объекта [ГОСТ 27.002, статья 3.3]
Совок упность
операций,
выполняемых
органами
государственной
метрологической
службы
(другими
уполномоченными на то органами, о рганизациями) с целью
определения и подтверждения соответс твия средства
измерений установленным технич еским требованиям
Электрическая цепь (оборудование и шины) одного
назначения, наименования и напряжения, присо единенная к
шинам распределит ельного устройства, генератора, щита,
сборки и находящаяся в пред елах электроустановки.
Электрические цепи разного напряжения одного силового
трансформатора (независимо от числа обмоток), одного
двухскоростного
электродвигателя
считаются
одним
присоединением. В схемах многоугольников, полуторных и
т.п. схемах к присоединению линии, трансформатора
относятся все коммутационные аппараты и шины,
посредством которых эта линия или трансформ атор
присоединены к шинам распределительного устройства.
Техническое устройство или часть окружающей среды,
предназначенное или использ уемое для п ередачи с
минимально возможными искажениями сигналов, несущих
информацию
об
измеряемой
величине
от
одного
компонента ИС к другому (проводная линия связи,
радиоканал, телефонная л иния связи, высоковольтная
линия
электропередачи
с
соответствующей
каналообраз ующей аппарат урой, а также переходные
устройства – клеммные колодки, кабельные разъемы и т.п.)
[ ГОСТ Р 8.596, статья 3.3.2]
8
Субъекты,
имеющие
общую
границ у
балансовой
принадлежности
Функционально объединенная совок упность пр ограммноСистема
обеспечения единого технических средств измерений и синхр онизации времени в
данной
автоматизированной
информац ионновремени
измерительной системе, в которой формируются и
последовательно преобраз уются сигналы, содержащие
количественн ую информацию об измеряемой величине
времени. СОЕВ является средством измерений времени,
которое выполняет законченн ую функцию измерений
времени
и
имеет
нормированные
метрологические
характеристики
Техническое задание Док умент, оформленный в установленном порядке и
определяющий цели создания АИИС, требования к АИИС и
основные
исходные
данные,
необход имые
для
ее
разработки, а также план -график создания АИИС
док ументация, содержащая текстовые и графические
Проектная
материалы
и
определяющая
архитект урные,
документация
функционально -технологические,
конструктивные
и
инженерно-технические
решения
для
обеспечения
строительства и реконструкции объектов капит ального
строительства.
совок упность текстовых и графических док ументов,
Рабочая
обеспечивающих реализацию принятых в утвержденной
документация
проектной док ументации технических решений объекта
капитального
строительства,
необходимых
для
производства
строительных
и
монтажных
работ,
обеспечения строительства оборудованием, изделиями и
материалами и/или изготовление строительных изделий. В
состав рабочей документации входят основные комплекты
рабочих чертежей, спецификации оборудования, изделий и
материалов, сметы, другие прилагаемые док ументы,
разработанные в дополнение к рабочим чертежам
основного комплекта
Место
расположения
и
подключения
приборов
Точка измерений
коммерческого учета на элементе электрической сети,
значение измерений количества электроэн ергии в котором
использ уется в целях коммерческого уч ета
Место
в
электрической
сети,
определяемое
Точка учета
Администратором торговой системы по согласованию с
субъектом оптового рынка электроэнергии и и спольз уемое
для формирования учетных показат елей коммерческого
учета
величин,
отражающих
свойства
процесса
Учетные показатели Набор
коммерческого учета производства, распределения и потребления эле ктрической
энергии в Единой энергетической сист еме Российской
на оптовом рынке
Федерации,
зн ачения
которых
опр еделяются
при
электроэнергии
коммерческом учете и использ уются в Финансово расчетной системе оптового рынка электроэнергии для
производства финансовых расчетов между его субъе ктами
Комплекс взаимосвязанного оборудования и с ооружений,
предназначенный для производства или преобразования,
Энергоустановка
передачи, накопления, распред еления или потребления
энергии [ГОСТ 19431, статья 24]
Смежные субъекты
9
Электроустановка
Данные
Энергоустановка, предназначенная для произво дства или
преобразования, передачи, распредел ения или потребления
электрической энергии
[ГОСТ 19431, статья 25]
Информация, представленная в формализованном виде,
пригодном для передачи, интерпретации или обработки с
участием человека или автоматич ескими средствами [ГОСТ
34.320, Приложение А]
В настоящем документе использованы следующие сокращения:
АИИС
Автоматизированная информационно -измерительная система
АСТУЭ
Автоматизированная система технического учета
энергопотребления
ВЛ
Воздушная линия
ГСИ
Государственная система обеспечения единств а измерений
ЕССЭ
Единая сеть связи электроэнергетики
ЗИП
Запасное имущество и принадлежности
ИАСУ КУ
Интегрированная автоматизированная система управления
коммерческим учетом
ИВК
Информационно-вычислительный комплекс
ИВКЭ
Информационно-вычислительный комплекс электроустановки
ИИК
Измерительно -информационный комплекс
ИС
Измерительная система
КЛ
Кабельная линия
КО
Коммерческий оператор
КУ
Коммерческий учет
МИ
Методика (методы) измерений
ОАО «АТС»
Открытое акционерное общество «Администратор торг овой
системы оптового рынка электрической энергии Единой
энергетической системы»
НСД
Несанкционированный дост уп
НСИ
Нормативно -справочная информация
ОРЭ
Оптовый рынок электроэнергии
ПА
Параметр автоматизации
ПЗ
Параметр защищенности
ПЛС
Промышленная локальная сеть
ПН
Параметр надежности
ПО
Программное обеспечение
ПОН
Программа обеспечения надежности
ПУЭ
Правила устройства электроустановок
ПФ
Параметр ф ункциональности
РД
Руководящий док умент
РДУ
Региональный филиал «СО ЕЭС »
РМГ
Рекомендация по межгосударственной стандартизации
РСК
Региональная сетевая компания
СО
Системный оператор
СИ
Средства измерений
СОЕВ
Система обеспечения единого времени
ТЗ
Техническое задание
ТН
Трансформатор напряжения
ТТ
Трансформатор тока
ТфСОП
Телефонная сеть общего пользования
УСВ
Устройство синхронизации времени
УСПД
Устройство сбора и передачи данных
10
УПД
ФОАО
ЦДУ
ЦСОИ
ЭВМ
ЭЦП
Устройство приема-передачи данных
Филиал ОАО
Центральное диспетчерское управление
Центр сбора и обработки информации
Электронная вычислительная машина
Электронная цифровая подпись
11
Введение
Настоящее Техническое задание является основным документом, о пределяющим
требования и порядок создания Автоматизированной системы технического учета
энергоресурсов (АСТУЭ) ООО «ВОЛМА-Оренбург» в соответствии с которым
проводится разработка проектной и рабочей документации АСТУЭ ООО «ВОЛМАОренбург» и ее приемка при вводе в постоянную эксплуат ацию.
Изменения к настоящему Техническому заданию оформляют дополнением или
протоколом, подписанным Заказчиком и Разработчиком (Исполнителем). Дополнение
или протокол являются неотъемлемой частью настоящего Технического задания .
В настоящем Техническом задании не устанавливаются требования к патентной чистоте
компонентов, входящих в состав АСТУЭ ООО «ВОЛМА-Оренбург».
12
1
Общие сведения
1.1
Основным видом деятельности ООО «ВОЛМА-Оренбург» является производство
гипсовых изделий и сухих строительных смесей.
1.2
Наименование системы – автоматизированная система технического учета
энергоресурсов ООО «ВОЛМА-Оренбург».
1.3
Условное обозначение – АСТУЭ ООО «ВОЛМА-Оренбург».
1.4 Наименование предприятия – Заказчика: ООО «ВОЛМА-Оренбург»
1.5 Наименование предприятия – Пользователя: ООО «ВОЛМА-Оренбург»
1.6 Работы по созданию подсистем и компонентов, входящих в состав АСТУЭ
ООО «ВОЛМА-Оренбург», а также АСТУЭ в целом, проводятся и оформляются
Исполнителем АСТУЭ, в соответствии с требованиями утвержденных нормативных
документов и регламентов ОАО «АТС», а также следующих документов:
- Постановление от 16.02.2008 №87 о составе разделов проектной документации и
требованиях к их содержанию.
- ГОСТ Р 21.1101-2013. Основные требования к проектной и рабочей документации.
ГОСТ 20.39.108-85. Комплексная система общих технических требований.
Требования по эргономике, обитаемости и техни ческой эстетике. Номенклатура и
порядок выбора.
ГОСТ 34.601-90.
Информационная технология Комплекс станда ртов на
автоматизированные системы. Автоматизированные системы. Ст адии создания.
ГОСТ 34.603-92.
Информационная
технология.
Виды
испытаний
автоматизированных систем.
ГОСТ 1983-2001.
Трансформаторы
напряжения.
Общие
технические
требования.
ГОСТ 7746-2001.
Трансформаторы тока. Общие технические усл овия.
ГОСТ 12.2.007.0-75. Система стандартов безопасности
труда. Изделия
электротехнические. Общие требовани я безопасности.
ГОСТ Р 50948-96. Средства отображения информации индивид уального
пользования. Общие эргономические требования и требования безопасности.
ГОСТ 25861-83.
Машины вычислительные и система обработки данных.
Требования электрической и механической безопасности и методы испытаний.
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная
безопасность. Общие требования.
ГОСТ 30.001-83.
Система стандартов эргономики и технической эстетики.
Основные положения.
ГОСТ 21958-76.
Система «человек-машина». Зал и кабины операторов.
Взаимное расположение рабочих мест. Общие эргономические требования.
ГОСТ Р 50739-95.
Средства
вычислительной
техники.
Защита
от
несанкционированного доступа к информации. Общие требов ания.
ГОСТ Р 51275-1999. Защита информации. Объект информатизации. Факторы,
воздействующие на информацию. Общие положения.
ГОСТ Р 51318.22-99 (СИСПР 22-97). Совместимость технических средств
электромагнитная. Радиопомехи индустриальные от оборудования информационных
технологий. Нормы и методы испытаний
ГОСТ Р 8.596-2002. Государственная
система
обеспечения
единства
измерений Метрологическое обеспечение измерительных систем. Основные положения .
ГОСТ Р 51841-2001 (МЭК 61131-2-92). Программируемые контроллеры.
Общие технические требования и методы испытаний.
ГОСТ Р 52323-2005 (МЭК 62053-22:2003). Аппаратура для измерения
электрической энергии переменного тока. Частные требования. Часть 22. Статические
счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 2.102-68.ЕСКД.
Виды
и
комплектность
конструкторских
документов.
13
ГОСТ 2.601-95. ЕСПД.
Эксплуатационные документы.
ГОСТ 19.101-77. ЕСПД. Виды программ и программных продуктов.
ГОСТ 34.603-92.
Информационная
технология.
Виды
испытаний
автоматизированных систем.
ГОСТ 2.105-95. ЕСКД.
Общие требования к текстовым документам.
СанПиН 2.2.2/2.4.1340-2003. Санитарные правила и нормы.
НПБ 105-95. Нормы противопожарной безопасности.
ПУЭ.
Правила устройства электроустановок. 6 -е и 7-е издания.
ПТЭ ЭСС-2003.
Правила
технической
эксплуатации
электрических
станций и сетей РФ.
1.7 Проектная и рабочая документация разрабатываются в одну стадию, последующие
работы предъявляются Заказчику поэтапно в соответствии с календарными планами к
Договорам на проведение отдельных этапов работ. Все этапы должны оформляться
Актами сдачи-приемки выполненных работ.
2 Назначение и цели создания системы
2.1 Назначение системы
Автоматическая система технического учета энергоресурсов (АСТУЭ) ООО «ВОЛМАОренбург» (далее по тексту – АСТУЭ) предназначена для измерения активной и
реактивной электроэнергии и газа, для осуществления планирования потребления
электроэнергии и газа в цехах Предприятия по расчетным точкам учета, сбора, хранения
и обработки полученной информации.
Полученные данные и результаты измерений будут использоваться для внутренних
расчетов и определения себестоимости выпускаемой продукции .
2.2 Цели создания системы
2.2.1 Целями создания АСТУЭ ООО «ВОЛМА-Оренбург» являются:
- получение информации о потреблении электрической энергии и газа потребителями
ООО «ВОЛМА-Оренбург» и технологическими звеньями;
- контроль за соблюдением лимитов энергопотребления;
- предоставление технической информации по энергопотреблению и мощности
потребителей заинтересованным лицам.
2.2.2 Критерием достижения цели создания АСТУЭ ООО «ВОЛМА-Оренбург» станет:
АСТУЭ с указанным количеством задействованных точек учета (Приложение 1)
3 Характеристика объектов автоматизации
3.1 Объектом автоматизации являются узлы учета (счетчики и устройства сбора данных)
расположенные в помещениях предприятия. Серверное оборудование сбора и хранения
данных и АРМ оператора системы расположенные в здании АБК.
3.2 Перечень подстанций АСТУЭ и количество задействованных точек учета приведен в
Приложении 1.
3.3 Структурная схема АСТУЭ ООО «ВОЛМА-Оренбург»» представлена в Приложении
2.
3.4 Условия эксплуатации оборудования АСТУЭ ООО «ВОЛМА-Оренбург»:
- ветровой район III, нормативное значение – 0,30 кПа ветрового давления;
- снеговой район IV, вес снегового покрова – 3,2 кПа;
- средняя месячная относительная влажность воздуха:
Наиболее теплого месяца – 72%
Наиболее холодного месяца – 84%
- абсолютная минимальная температура воздуха минус 44ͦ С ;
- температура воздуха наиболее холодной пятидневки минус 35ͦ С ;
- абсолютная максимальная температура воздуха плюс 32ͦ С ;
- климатическая зона IIА;
- климатический район II 5.
14
4 Требования к системе
4.1 Требования к АСТУЭ ООО «ВОЛМА-Оренбург» в целом:
4.1.1 АСТУЭ ООО «ВОЛМА-Оренбург» должна функционировать как информационноизмерительная система с централизованным управлением и распределенной функцией
измерения, обеспечивающая:
автоматическое выполнение измерений с заданным периодом времени
(интеграции) учета приращений активной и реактивной электроэнергии, проведение
измерений среднеинтервальной активной мощности по точкам и по группам;
автоматическое выполнение измерений с заданным периодом времени
(интеграции) учета потребления газа.
периодический и/или по запросу автоматический сбор привязанных к единому
календарному времени измеренных данных о приращениях электроэнергии с заданным
периодом интеграции (3 (или 5) мин, 30 мин, 1 час, 1 смена, 1 сутки, 1 месяц и т.д.);
оперативный контроль и прогноз соблюдения лимитов потребления;
автоматическое выполнение измерения тока, напряжения, интервалов времени;
сведение материальных балансов;
хранение данных об измеренных величинах в станд артной базе данных в
течение 3 лет;
разграничение доступа к базам данных для разных групп пользователей и
фиксация в отдельном электронном файле всех действий пользователей с базами
данных;
подготовка данных. Состав данных:
a)
результаты измерений;
автоматизация контроля состояния объектов и средств измерений
обеспечение защиты оборудования, программного обеспечения и данных от
несанкционированного доступа на физическом и программном уровне;
диагностика и мониторинг функционирования технических и программных
средств АСТУЭ;
конфигурирование и настройку параметров АСТУЭ;
перезапуск АСТУЭ и контроль зависания;
формирование и расчет учетных показателей (составление факт ического и
допустимого небаланса по подстанциям, расчет отклонений от заявленного графика
энергопотребления и мощности групп учета в период интеграции);
обеспечение оперативного доступа к информации АСТУЭ через WEB –
интерфейс специалистам предприятия;
ведение системы единого времени в АСТУЭ с автоматической коррекцией
времени (синхронизацией) в ИИК и ИВК;
сбор и предоставление информации о результатах измерений, состоянии
средств и объектов измерений в АРМ .
4.1.2 При создании АСТУЭ должны использоваться СИ, внесенные в Государственный
реестр СИ, разрешенные к использованию в РФ и имеющие действующие свидетельства
о поверке.
4.2 Перечень уровней иерархии АСТУЭ ООО «ВОЛМА-Оренбург».
4.2.1 1-ый уровень - ИИК обеспечивает автоматическое проведение измерений в
точке измерений. В его состав входят: счетчики электрической энергии и газа;
измерительные трансформаторы тока и напряжения; вторичные изме рительные
цепи.
4.2.2 2-ой уровень - ИВК обеспечивает: автоматическую консолидацию информации
по учету электроэнергии от ИИК данной электроустановки, автоматический сбор и
обработку информации о состоянии средств измер ений, а также обеспечение доступа к
этой информации. В ИВК входят:
15
- специализированный сервер в промышленном исполнении, обеспечивающий интерфейс
доступа к ИИК, интерфейс дост упа к информации по учет у электроэнергии ИИК;
осуществляет автоматизированный сбор и хранение рез ультатов измерений;
автоматическ ую диагностик у состояния средств и объектов измерений; подготовка
отчета для передачи требуемых данных согласно регламент у организации
заинтересованным АРМ;
- технические средства приёма -передачи данных (каналообраз ующая аппаратура),
технические
средства
для
организации
локальной
вычислительной
сети
(оптоволоконные ЛС) и разграничения прав дост упа к информации, технические
средства обеспечения безопасности локальных вычислительных сетей;
- Система обеспечения единого времени СОЕВ (источник точного времени);
- один АРМ (постоянно подключенные к ИВК)
4.2.3 1-ый уровень иерархии АСТУЭ ООО «ВОЛМА-Оренбург» расположен
непосредственно на территории предприятия, возле распределительных щитов и
оборудования ; ИВК в здании АБК.
4.2.4 Кроме того, в струк т уре АСТУЭ ООО «ВОЛМА-Оренбург» должна иметься
централизованная система обеспечения единого времени (СОЕВ) на всех у ровнях
иерархии
АСТУЭ – ИИК и ИВК с возможностью коррекции времени
(синхронизации).
4.3 Требования к компонентам АСТУЭ ООО «ВОЛМА-Оренбург».
4.3.1
Общие требования к ИИК .
ИИК обеспечивает:
a)
автоматическое выполнение измерений величин активной электроэнергии ,
газа и других показателей технического учета;
b)
автоматическое выполнение измерений времени;
c)
автоматическ ую
регистрацию
событий
в
«Ж ур нале
событий »,
сопровождающих процессы измерения;
d)
хранение рез ультатов измерений, информации о состоянии средств
измерений в специализированной базе да нных;
e)
безопасность хранения информации и программного обеспечения (далее ПО) в соответствии с ГОСТ Р 52069.0 и ГОСТ Р 51275;
f)
предоставление дост упа к измеренным значениям параметров и
«Ж урналам событий » со стороны ИВК;
g)
конфигурирование и параметрирование технических средств и ПО;
h)
диагностик у работы технических средств (обязательно при новом
строительст ве энергообъектов);
4.3.1.1 Требования к ТТ и ТН:
a)
При создании АСТУЭ
должны использоваться трансформаторы тока с
вторичным током 5А (три на фидер).
b)
технические параметры и метрологические характеристики трансформаторов
тока должны соответствовать требован иям ГОСТ 7746, трансформатор ов
напряжения – требованиям ГОСТ 1983 ;
c)
измерительные трансформаторы должны
соответствовать ПУЭ по классу
напряжения, электродинамической и термической стойкости, климатическому
исполнению;
d)
выводы измерительных трансформаторов , использ уемых в измерительных
цепях технического учета, должны быть защищены от несанкционированного
дост упа.
4.3.1.2
Требования к вторичным цепям:
a)
в измерительных цепях ИИК точек измерений должна предусматриваться
возможность замены электросчётчика и под ключения образцового счетчика без
отключения присоединения (установка испытательных коробок, блоков и т.п.) ;
b)
вторичные измерительные цепи , промежуто чные клеммники и испытательные
коробки должны быть защищены от несанкционированного до ст упа.
16
4.3.1.3
Требования к счетчикам электроэнергии.
4.3.1.3.1 Технические параметры и метрологические характеристики коммерческих
счётчиков должны соответствовать требованиям ГОСТ 30206 «Стат ические счетчики
ватт-часов активной энергии переменного тока» (для реактивной энерги и - по ГОСТ
26035). Счетчики должны обеспечивать реверсивный учёт для присоединений, где
возможны перетоки электроэнергии в двух направлениях. Счетчики должны
проводить учет активной и реактивной энергии (интегрированной реактивной
мощности).
4.3.1.3.2 При создании АСТУЭ должны использоваться с четчики электрической
энергии типа Меркурий 23 4ART-03 P с интерфейсом RS485 и Мерк урий 234AR T-02
P с интерфейсом RS485 совместно с преобразователем интерфейса USB-RS485
Мерк урий 221. Счетчики должны:
наличие энергонезависимой памяти для хранения профиля нагрузки с
пол учасовым интервалом на глубин у не менее 35 суток, данных по активной и
реактивной электроэнергии с нарастающим итогом за прошедший месяц, а также
запрограммированных параметров;
наличие виз уального контро ля информации на счетчике;
обеспечивать подключение по одному или нескольким цифровым
интерфейсам компонентов АСТУЭ, в том числе для автономного считывания,
удалённого дост упа и параметрирования;
наличие энергонезависимых часов, обеспечивающих ведение даты и
времени (точность хода не хуже 5.0 сек унды в сутки с внешней автоматической
коррекцией (синхронизацией), работающей в составе СОЕВ);
наличие «Ж урнала событий », фиксирующего время и даты наст упления
событий).
4.3.1.3.3 В «Ж урнале событий » должны фиксир оваться:
попытки несанкционированного дост упа;
факты связи со счетчиком, приведших к каким -либо изменениям данных;
изменение тек ущих значений времени и даты при синхронизации времени;
отклонения тока и напряжения в измерительных цепях от заданных
пределов;
отсутствие напряжения при наличии тока в измерительных цепях;
перерывы питания.
обеспечивать защиту от несанкционированного изменения параметров, а
также от записи, при этом защита должна быть обеспечена на программном
(логическом) уровне (установка пар олей) и аппаратном (физич еском) уровне
(установка пломб, марок и т.п.);
обеспечивать
автоматическ ую
самодиагностик у
с
формированием
обобщённого сигнала в «Ж урнале событий »:
- измерительного блока;
- вычислительного блока;
- таймера;
- блока питания;
- дисплея;
- блока памяти (подсчет контрольной суммы).
счетчики
должны
обеспечивать
работоспособность
в
диапазоне
температ ур, определенных условиями эксплуатации;
средняя наработка на отказ счетчика должна составлять не менее 35000
часов;
- межповерочный интервал – не менее 8-ми лет.
4.4 Требования по надежности
4.4.1 Надежность ИИК, определяется как совок упность надежности измерительных
трансформаторов и счетчиков эле ктроэнергии. В качестве показателей надежности
17
измерительных трансформаторов тока и н апряжения в соответствии с ГОСТ 1983 и
ГОСТ 7746 выбираются: средний срок службы и средняя наработка до отказа.
4.4.2 Значения показателей надежности счетчиков электроэне ргии рекоменд уется
иметь не ниже заданных:
- средняя наработка на отказ – не менее 35000 ч асов;
- среднее время восстановления - не более 7 суток.
4.5 Требования к метрологическому обеспечению
4.5.1 Метрологическое обеспечение должно осуществляться в с оответствии с ГОСТ
Р 8.596-2002.
4.5.2 Метрологические характеристики и параметры всех средств измерения, в то м
числе весоизмерительных и дозирующих устройств, приборов КИПиА, должны быть
подтверждены
эксплуатационной
док ументацией
и,
при
необходимости,
сертификатами об утверждении типа измерений. Методики поверки, калибровки ,
программы метрологической аттестации должны быть разработаны поставщиком
данного оборудования на основании соответствующих ГОСТ или иной нормативной
док ументации, и согласованны с метрологической службой Заказчика.
4.5.3 Нормы относительной погрешности измерения по каждому измерительном у
комплексу, для значений cos φ в интервале 0,8 ÷ 1 не должны пр евышать:
для области нагрузок менее 2% (относительная величина нагрузки
трансформатора тока) не регламентируется;
для области малых нагрузок (2 - 20% включительно) не хуже 2,9%;
для диапазона нагрузок 20 - 120% не хуже 1,7%
4.5.4 Нормы относительной погрешности измерения по каждому измерительном у
комплексу, для значений cos φ в интервале 0,5 ÷ 0,8 (включительно) не должны
превышать:
для области нагрузок менее 2% (относительная величина на грузки
трансформатора тока) не регламентируется;
для области малых нагрузок (2 - 20% включительно) не хуже 5,5%;
для диапазона нагрузок 20 - 120% не хуже 3 ,0%.
5 Состав и содержание работ по созданию сист емы
5.1 Работы по созданию системы АСТУЭ ООО «ВОЛМА-Оренбург»» должны
включать в себя:
- предпроектное обследование объектов автоматизации;
- разработк у и согласование Технического задания на создание АСТУЭ (данный
док умент);
- разработк у и согласование проектной док ументации на создание АСТУЭ;
- разработк у эксплуатационной док ументации;
- разработк у программного обеспечения;
- разработк у методики выполнения приёмочных испытаний системы;
- разработк у и согласование сметной док ументации;
- поставк у необходимого оборудования;
- выполнение монтажных рабо т;
- выполнение п уско -наладочных работ;
- проведение подготовки персонала Заказчика;
- ввод АСТУЭ в постоянн ую эксплуатацию .
6 Порядок контроля и приемки системы
6.1. Опытная эксплуатация
6.1.1 При внедрении подсистем АСТУЭ виды, состав и объемы испытан ий
отдельных элементов АСТУЭ (измерительные трансформ аторы тока и напряжения,
18
электросчетчики, средства передачи да нных и т.д.) определяются и проводятся по
соответствующим заводским и нструкциям и док ументам.
6.1.2 Пуско-наладка АСТУЭ должна завершиться оп ытной эксплуатацией в полном
объеме.
6.2 Ввод в постоянную эксплуатацию
На основании Акта о завершении опытной эксплуатации проводятся приемочные
испытания:
а) испытания на соответствие техническому заданию в соответствии с программой и
методикой приёмочных испытаний;
б) анализ рез ультатов испытания АСТУЭ и устранение недостатков, выявленных
при испытаниях;
в) оформление акта о приёмке АСТУЭ в постоянн ую эксплуатацию.
г) после приемки АСТУЭ ООО «ВОЛМА-Оренбург» приказом по ООО «ВОЛМАОренбург» система вводится в эксплуатацию.
7 Требования к составу и содержанию
автоматизации к вводу системы в действие
работ
по
подг отовке
объекта
7.1 При подготовке объекта автоматизации ( АСТУЭ ООО «ВОЛМА-Оренбург») к
ввод у в постоянную эксплуатацию, привести измер ительные комплексы в
соответствие требованиям настоящего Технич еского задания.
8 Требования к документированию
8.1 Проектн ую документацию по созданию АСТУЭ подготовить в брошюрованном
виде, в двух экземплярах на бумажных носителях и один экземпляр в электрон ном
виде (CD или DVD).
8.2 Разработка док ументации должна быть произведена в соответствии с
нормативно-техническими требованиями Постановления правительства РФ от
16.02.2008 №87 и согласно ГОСТ 34.601 -90, ГОСТ Р 21.1101-2013. Перед сд ачей
рез ультата проектных работ согласуемая часть проекта должна предварительно
пройти через обязательные согласования с заказчиком.
8.3 Состав проектной док ументации
В состав проектной док ументации должны входить перечисленные ниже док ументы:
титульный лист;
ведомость проект ной и рабочей док ументации ;
пояснительная записка;
описание комплекса технических средств ;
описание информационного обеспечения системы ;
описание программного обеспечения ;
альбом форм док ументов;
описание алгоритмов;
описание метрологического обеспечения .
8.4 Состав рабочей док ументации
В состав рабочей документации входят перечисленные ниже док ументы:
план расположения оборудования и проводок;
схема соединений внешних проводок;
схема подключения внешних проводок (доп ускается не выполнять, если
информация представлена в схеме соединения внешних проводок);
перечень входных и выходных сигналов;
спецификация оборудования;
локальная смета (представляется по желанию Заказчика).
8.5 Состав эксплуатационной док ументации
19
В состав эксплуатационной док ументации до лжны входить перечисленные ниже
док ументы:
руководство пользователя;
инструкция по формированию и ведению базы данных (набора данных;
инструкция по эксплуатации КТС;
формуляр;
программа и методика испытаний.
8.6 К проектной док ументации в качестве прилагаемых док ументов необходимо
предоставить Техническое зад ание (данный док умент) на создание АСТУЭ
ООО «ВОЛМА-Оренбург».
8.7 Примечание:
док ументация разрабатывается с той степенью детализации,
которая необходима для реализации и дальнейшей эксплуатации систе мы.
Доп ускается добавлять, объединять и исключать ра зделы. Содержание проектных
док ументов определяются Исполнителем и Заказч иком совместно.
9 Источники разработки
9.1 Отношения, связанные с учетом электроэнергии, регулируются след ующими
нормативными пра вовыми актами в порядке и ерархии их юридической силы:
Частью второй «Гражданского кодекса Российской Федерации » (федеральный
закон);
«Об электроэнергетике» (федеральный закон №35 -ФЗ от 26.03.2003г.);
«О техническом регулировании » (федеральный закон №184-ФЗ от 27.12.2002
г.);
«Законом об обеспечении единства измерений » (федеральный з акон от №102ФЗ от 26.06.2008 г. );
«Законом об энергосбережении » (федеральный закон, принят Государственной
д умой 13.03.96);
Постановлением Правительства Российской Федерации от 27.12.97 №1619 «О
ревизии средств учета электрической энергии и маркировании их специальными
знаками виз уального контроля»;
«Правилами учета электрической энергии », утвержденными Мин истерством
топлива и энергетики РФ и Министерством строит ельства РФ, согласованными с
Ростехрегулированием, Главгоснадзором и РАО «ЕЭС России » (акт федерального
органа исполнительной власти, зарегистрирован в Миню сте РФ 24.10.96 под №
1182);
«Положением о порядке проведения ревизии и маркирования сп ециальными
знаками
виз уального
контроля
средств
учета
электрической
энергии »,
утвержденным Министерством топлива и энергетики РФ и Государственным
комитетом РФ по стандартизации и метрологии (акт фед ерального органа
исполнительной власти, зарегистрирован в Минюсте Р Ф 20.10.98 под № 1636);
«Порядком вывода на федеральный
(общероссийский) оптовый рынок
электрической энергии (мощности) энергоемких организаций — потребителей »
(утвержден Пост ановлением ФЭК от 7.09.00 № 47/1);
«Положением об организации коммерческого учета электроэнергии и
мощности на оптовом рынке » (Утвержден Председателем Правления РАО «ЕЭС
России » 12.10.2001, согласован Минэнерго РФ.)
Иные действующие законы, законодательные акты правительства РФ,
государственные и международные стандарты в област и коммерческого учета
электроэнергии на оптовом рынке;
Иные отраслевые док ументы, а также нормативные акты РАО ЕЭС России
сохраняют в части, не противоречащей данному док умент у.
9.2 Метрологическое обеспечение.
20
В части организации метрологического обесп ечения, учет электроэнергии должен
соответствовать следующим нормативным док ументам:
ГОСТ 8.217-87. Трансформаторы тока. Методика поверки.
ГОСТ 8.216-87. Трансформаторы напряжения. Методика поверки.
ГОСТ Р 8.563 —96. ГСИ. Методика выполнения измерений .
РД 34.11.502-95. Методические указания. Организация и порядок проведения
метрологической экспертизы док ументации на стадии разработки и проектир ования.
РД
34.11.202-95.
Методические
указания.
Измерительные
каналы
информационно -измерительных систем. О рганизация и порядок проведения
метрологической аттестации.
РД 34.11.321-96. Нормативные док ументы для тепловых электр останций и
котельных. Нормы погрешности измерений технологических параметров тепловых
электростанций и подстанций.
РД 34.11.333-97. Типовая методика выполнения измерений количества
электрической энергии.
РД 34.11.334 -97. Типовая методика выполнения измерений эле ктрической
мощности.
РД
34.11.114-98.
Автоматизированные
системы
контроля
и
учета
электроэнергии
и
мощности.
Основные
норми руемые
метрологические
характеристики. Общие требования.
РД 153-34.0-11.209-99. Рекомендации. Автоматизированные си стемы контроля
и учета электроэнергии и мощности. Типовая методика выполнения измер ений
электроэнергии и мощности.
10 Список приложений.
10.1 Приложение 1.
Перечень подстанций АСТУЭ ООО «ВОЛМА-Оренбург»,
количество задействованных точек учета
10.2 Приложение 2.
«Структ урная схема построения АСТУЭ ООО «ВОЛМАОренбург».
Условия для участия в открытом запросе предложений
Место выполнения р абот (оказания услуг): РФ, Оренбургская область, Беляевский
район, пос.Дубенский, ул.Советская д.17, ООО «ВОЛМА -Оренбург»
Срок выполнения работ (оказания услуг): с даты заключения договора до
15.03.2016г.
Начальная (максимальная) цена договора
Начальная (максимальная) цена договора составляет 1 500 000 (Один миллион
пятьсот тысяч) рублей, включая НДС 18%.
В цен у договора должны быть включены все расходы Участника тендера, связанные
с выполнением требуемых видов работ, а также прочие расходы и налоги,
уплаченные или подлежащие уплате .
Форма и порядок оплаты
Форма оплаты по договору: безналичная.
Порядок оплаты по договору предлагается участниками тендера и является одним из
критериев оценки.
В сл учае необходимости внесения предоплаты за поставку материалов, организатор
тендера оставляет за собой право запросить у участников обеспечение исполнения
договора в виде безотзывной банковской гарантии.
21
